Cầu Trục Treo Dầm Đôi 7,5 Tấn

Cầu trục treo dầm đôi 7.5 tấn thường được sử dụng trong các nhà xưởng cần nâng tải trung bình đến nặng nhưng có chiều cao hạn chế hoặc không thể lắp cầu trục chạy ray trên cao. Với những công trình như vậy, việc bố trí cầu trục truyền thống thường kéo theo chi phí gia cường kết cấu lớn, trong khi hiệu quả sử dụng không thực sự tối ưu.

Trong quá trình khảo sát thực tế, Tuấn Cầu Trục thường gặp các nhà xưởng cơ khí hoặc xưởng lắp ráp có nhu cầu nâng tải khoảng 7–8 tấn, nhưng kết cấu mái không phù hợp để lắp hệ ray trên đỉnh dầm. Ở những trường hợp này, phương án cầu trục treo dầm đôi thường được lựa chọn để đảm bảo độ ổn định khi vận hành, đồng thời tận dụng tối đa chiều cao nâng hữu ích bên trong nhà xưởng.

Cầu trục treo dầm đôi 7.5 tấn là gì?

Cầu trục treo dầm đôi 7,5 tấn là thiết bị nâng hạ được lắp đặt treo trực tiếp dưới kết cấu dầm mái nhà xưởng. Thiết bị sử dụng hai dầm chính song song và có khả năng nâng tải tối đa 7,5 tấn. Khác với cầu trục chạy ray truyền thống đặt trên đỉnh dầm, dòng cầu trục treo này di chuyển trên cánh dưới của dầm I treo, giúp tận dụng tối đa chiều cao làm việc bên trong nhà xưởng.

Về kết cấu, cầu trục gồm hai dầm chính liên kết với dầm biên treo ở hai đầu, tạo thành một khung chịu lực ổn định. Pa lăng cáp điện được lắp giữa hai dầm chính để thực hiện chuyển động nâng – hạ và di chuyển ngang được đặt trên đỉnh dầm. Toàn bộ hệ thống được treo lên dầm mái thông qua các cụm treo và bản mã liên kết, đảm bảo khả năng chịu tải và độ ổn định trong quá trình vận hành.

Đặc điểm nổi bật của cầu trục treo dầm đôi là không cần hệ ray đặt trên đỉnh dầm. Từ đó giảm yêu cầu về kết cấu nhà xưởng và tận dụng tốt hơn chiều cao nâng. Đây là giải pháp phù hợp cho các công trình cải tạo hoặc nhà xưởng tiền chế có chiều cao hạn chế nhưng vẫn cần nâng tải trung bình đến nặng.

Với tải trọng khoảng 7,5 tấn, yêu cầu về độ cứng và ổn định của kết cấu cầu trục tăng lên đáng kể. Trong nhiều công trình thực tế, nếu sử dụng dầm đơn cho khẩu độ lớn, hiện tượng võng dầm hoặc rung khi di chuyển tải dễ xuất hiện sau một thời gian vận hành. Vì vậy, phương án dầm đôi treo thường được lựa chọn để đảm bảo độ ổn định và tuổi thọ thiết bị lâu dài.

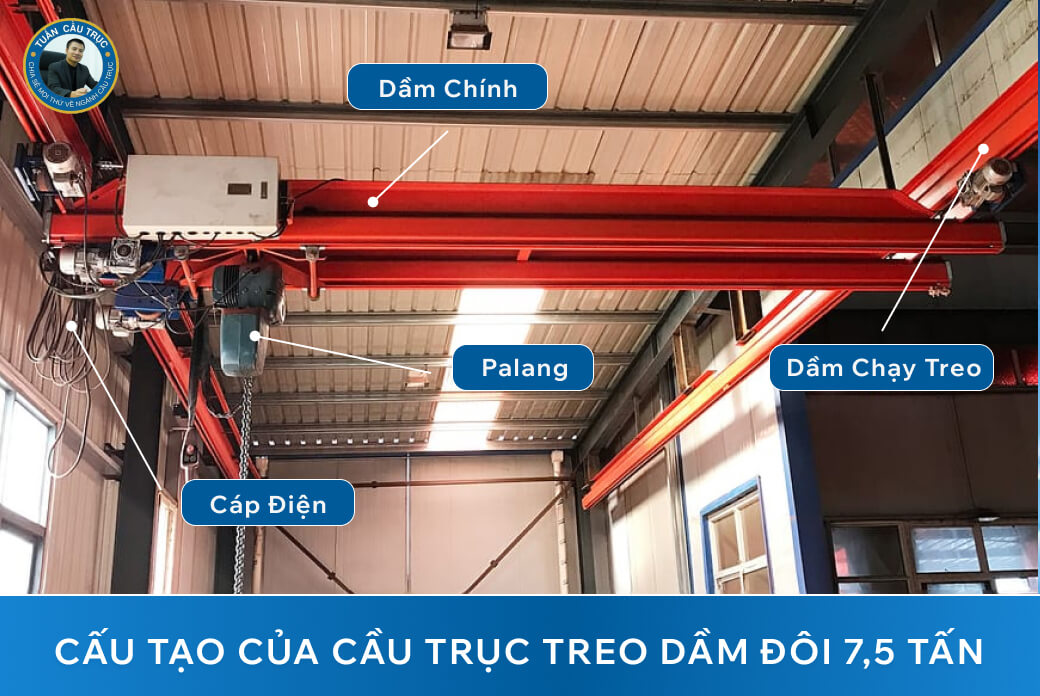

Cấu tạo cầu trục treo dầm đôi 7.5 tấn

Với tải trọng 7,5 tấn, cầu trục treo không còn là nhóm “tải nhẹ” nữa. Ở ngưỡng này, chỉ cần chọn sai tiết diện dầm, sai cấu hình pa lăng hoặc tính thiếu phần liên kết treo là khi vận hành sẽ thấy ngay: võng dầm, rung tải, mòn bánh xe, lệch đường chạy hoặc phát sinh chi phí gia cường về sau.

Dầm công xôn

Trong hệ cầu trục treo dầm đôi 7.5 tấn, dầm công xôn được sử dụng để mở rộng phạm vi làm việc ra ngoài khu vực chính của nhà xưởng, đặc biệt tại các vị trí sát vách hoặc khu vực cần vươn tải. Nhờ thiết kế nhô ra khỏi kết cấu chính, dầm công xôn cho phép pa lăng tiếp cận những vị trí mà dầm thông thường khó đáp ứng.

Giải pháp này giúp tối ưu không gian sử dụng và tăng tính linh hoạt trong vận hành, đặc biệt phù hợp với các xưởng có mặt bằng hạn chế. Tuy nhiên, do đặc thù chịu tải lệch tâm, dầm công xôn cần được tính toán kỹ về độ cứng, liên kết và khả năng chịu lực để đảm bảo an toàn và hạn chế võng trong quá trình làm việc.

Dầm biên treo

Dầm biên treo là cụm nằm ở hai đầu, vừa làm nhiệm vụ liên kết kết cấu, vừa mang cụm bánh xe để cả hệ cầu trục chạy dọc nhà xưởng trên cánh dưới dầm I treo. Với cầu trục treo dầm đôi 7.5 tấn, dầm biên không đơn thuần là “một thanh thép gắn bánh xe”, mà là cụm cơ khí phải đảm bảo 3 yêu cầu:

• Phân bố tải đều lên các bánh xe: Nếu phân bố tải không đều, sẽ xuất hiện hiện tượng “bánh ăn nhiều – bánh ăn ít”, kéo theo mòn cánh dầm treo, mòn bánh, thậm chí kẹt/giật khi chạy.
• Đảm bảo dẫn hướng và chống lệch: Cầu trục treo chạy dưới dầm I, nên độ thẳng đường chạy và độ song song giữa hai đường chạy cực quan trọng. Dầm biên thường phải có giải pháp dẫn hướng hợp lý để hạn chế lệch ray khi tải nặng và khi đảo chiều.
• Tương thích với tốc độ và chế độ làm việc: Cùng là 7,5 tấn, nhưng nếu là xưởng làm việc nhiều ca (A5), cụm truyền động và bánh xe phải chọn theo hướng “bền – ổn định”, không nên chạy theo tốc độ cao.

Ở các công trình cải tạo, phần dầm biên còn liên quan trực tiếp đến việc ăn khớp với cao độ thực tế của dầm mái. Lắp đặt thiếu chuẩn chỉ vài milimet cũng đủ gây kẹt bánh, mòn cánh dầm, rung khi chạy.

Pa lăng cáp điện

Với cầu trục treo dầm đôi 7.5 tấn, pa lăng gần như luôn là pa lăng cáp điện (không phải pa lăng xích) vì yêu cầu về độ bền, tốc độ, và khả năng làm việc ổn định ở tải trung bình–nặng. Nhưng nói “chọn pa lăng 7,5 tấn” vẫn chưa đủ; phần chuyên môn nằm ở việc chọn đúng:

• Chế độ làm việc (A4 hay A5) theo tần suất nâng hạ thực tế
• Chiều cao nâng (ảnh hưởng tang cuốn, chiều dài cáp, không gian lắp đặt)
• Tốc độ nâng (tốc độ càng cao, tải động càng lớn, đòi hỏi kết cấu và phanh tốt hơn)
• Phanh và điều khiển (dừng có “gọn” không, có bị trôi tải không)

Điểm quan trọng nữa: ở dầm đôi treo, pa lăng thường được bố trí giữa hai dầm chính để tối ưu chiều cao nâng. Đây là lợi thế, nhưng cũng làm cho việc lắp đặt, căn chỉnh xe con và đồng bộ chuyển động trở nên quan trọng hơn. Nếu căn chỉnh không tốt, xe con chạy sẽ có cảm giác “cứng”, tải lắc ngang nhiều và nhanh xuống cấp bánh/rail.

Hệ thống điện điều khiển

Điện điều khiển không chỉ để “bật lên chạy”, mà quyết định cảm giác vận hành và độ bền cơ khí. Với tải 7,5 tấn, phần điện nên được nhìn như một hệ quản trị chuyển động, gồm:

• Tủ điện (bảo vệ quá dòng, mất pha, sụt áp, quá nhiệt nếu có)
• Cấp điện dọc nhà xưởng (thanh dẫn điện an toàn) và cấp điện ngang (cáp dẹt/hoặc hệ phù hợp)
• Thiết bị điều khiển (tay bấm/remote), mạch liên động an toàn
• Các cảm biến, giới hạn hành trình nâng–hạ, giới hạn di chuyển

Trong thực tế, nếu khách hàng ưu tiên vận hành êm và giảm rung lắc, Tuấn Cầu Trục thường khuyến nghị cấu hình có khởi động mềm/biến tần cho các chuyển động di chuyển (và tùy trường hợp cho cả nâng). Lý do rất rõ: tải 7,5 tấn mà đóng/ngắt đột ngột sẽ tạo tải động lớn, lâu dài ảnh hưởng đến dầm, bánh xe, cánh dầm treo và cả kết cấu mái.

Kết cấu treo và liên kết mái

Đây là phần “xương sống” thứ hai của cầu trục treo dầm đôi 7.5 tấn và cũng là nơi dễ phát sinh rủi ro nhất nếu làm qua loa. Vì cầu trục treo truyền tải trực tiếp lên dầm mái, nên kết cấu treo không chỉ chịu tải tĩnh 7,5 tấn mà còn phải tính đến:

• Tải động khi khởi động, phanh, đảo chiều
• Hệ số an toàn liên kết
• Tải phân bố theo vị trí xe con (xe con chạy về một phía sẽ làm tải lệch)

Một hệ treo “đạt” thường được thể hiện qua 3 thứ:

• Bản mã đúng thiết kế, không cắt gọt tùy tiện tại công trường
• Bu lông đúng cấp bền – đúng lực siết, có kiểm soát kỹ thuật
• Cao độ – độ thẳng đường chạy chuẩn, để bánh xe chạy êm, không ăn mòn cánh dầm

Trong các nhà xưởng cải tạo, Tuấn Cầu Trục rất hay gặp tình huống: dầm mái “có vẻ chắc”, nhưng khi tính toán lại theo tải động của cầu trục 7,5 tấn thì cần gia cường cục bộ (bổ sung bản mã, giằng, hoặc dầm phụ tại vị trí treo). Làm đúng ngay từ đầu thường rẻ hơn nhiều so với sửa rung, lệch, mòn sau khi đã lắp xong.

Với tải trọng khoảng 7,5 tấn, dầm chính thường được thiết kế dưới dạng dầm hộp tổ hợp thay vì thép hình, nhằm đảm bảo độ cứng vững và hạn chế độ võng khi nâng tải, đặc biệt ở những khẩu độ trung bình đến lớn. Trong nhiều công trình thực tế, đây là cấu hình giúp cầu trục vận hành ổn định và bền hơn theo thời gian.

Nguyên lý hoạt động của cầu trục treo dầm đôi 7.5 tấn

Cầu trục treo dầm đôi 7.5 tấn hoạt động dựa trên sự phối hợp của ba chuyển động cơ bản, cho phép nâng hạ và di chuyển tải đến mọi vị trí trong phạm vi làm việc của nhà xưởng. Về nguyên lý, cấu trúc chuyển động không khác nhiều so với các dòng cầu trục treo tải nhỏ hơn, tuy nhiên ở mức tải 7,5 tấn, tải trọng động và lực quán tính khi vận hành lớn hơn đáng kể. Vì vậy, yêu cầu về độ cứng kết cấu, cấu hình tốc độ và hệ điều khiển cũng khắt khe hơn so với dòng 3–5 tấn.

Ba chuyển động chính của cầu trục treo dầm đôi 7.5 tấn gồm: nâng – hạ tải, di chuyển ngang của pa lăng và di chuyển dọc nhà xưởng.

Chuyển động nâng – hạ tải

Chuyển động nâng – hạ được thực hiện bởi pa lăng cáp điện lắp giữa hai dầm chính. Khi động cơ nâng hoạt động, mô men được truyền qua hộp giảm tốc, làm quay tang cuốn cáp để nâng hoặc hạ móc cẩu theo phương thẳng đứng.

Ở tải trọng 7,5 tấn, lực tác động lên hệ kết cấu không chỉ là tải tĩnh mà còn bao gồm tải động khi khởi động, dừng hoặc đảo chiều. Nếu tốc độ nâng quá lớn hoặc phanh không ổn định, tải có thể bị giật, gây rung cho dầm chính và hệ treo.

Vì vậy, trong thực tế thiết kế, tốc độ nâng thường được lựa chọn ở mức trung bình, kết hợp với cơ cấu phanh và điều khiển phù hợp để đảm bảo độ ổn định khi vận hành.

Chuyển động ngang của pa lăng

Pa lăng được lắp trên xe con và di chuyển dọc theo hai dầm chính. Chuyển động này giúp đưa tải sang trái hoặc phải trong phạm vi khẩu độ cầu trục.

Khi pa lăng di chuyển, tải trọng sẽ tạo ra lực ngang tác động lên dầm chính. Với tải 7,5 tấn, lực này lớn hơn đáng kể so với các dòng tải nhẹ, nên yêu cầu về độ cứng của dầm chính và độ chính xác lắp đặt ray xe con cũng cao hơn.

Trong thực tế vận hành, nếu tốc độ di chuyển pa lăng quá cao, tải dễ bị dao động ngang, đặc biệt khi di chuyển các chi tiết dài hoặc có trọng tâm lệch. Vì vậy, cấu hình tốc độ vừa phải thường giúp hệ cầu trục hoạt động ổn định hơn.

Chuyển động dọc nhà xưởng

Toàn bộ hệ cầu trục treo dầm đôi 7.5 tấn được treo dưới dầm mái và di chuyển dọc theo chiều dài nhà xưởng thông qua các bánh xe trên dầm biên treo. Các bánh xe này chạy trên cánh dưới của dầm I treo, tạo thành đường chạy cho cầu trục.

Khi cầu trục di chuyển, toàn bộ tải trọng và kết cấu cầu sẽ truyền lực dọc và lực ngang lên hệ treo và dầm mái. Với tải 7,5 tấn, các lực này đủ lớn để gây rung hoặc lệch nếu kết cấu treo không đủ cứng hoặc đường chạy lắp đặt không chính xác.

Trong nhiều công trình thực tế, việc kiểm soát tốc độ di chuyển cầu và sử dụng cấu hình khởi động mềm giúp giảm đáng kể tải trọng động tác động lên kết cấu mái.

Với tải trọng 7,5 tấn, cấu hình tốc độ trung bình kết hợp khởi động mềm thường mang lại hiệu quả vận hành ổn định hơn so với cấu hình tốc độ cao. Điều này không chỉ giúp giảm rung lắc khi di chuyển tải, mà còn góp phần tăng tuổi thọ cho dầm chính, hệ treo và các cơ cấu truyền động trong quá trình sử dụng lâu dài.

Thông số kỹ thuật của cầu trục treo dầm đôi 7.5 tấn

Với cầu trục treo dầm đôi 7.5 tấn, thông số kỹ thuật không chỉ đơn thuần là các con số về tải trọng hay khẩu độ, mà còn phản ánh trực tiếp khả năng làm việc, độ ổn định và tuổi thọ của thiết bị. Trên thực tế, cùng một tải trọng 7,5 tấn nhưng nếu khẩu độ lớn hơn, chế độ làm việc cao hơn hoặc tốc độ vận hành nhanh hơn thì cấu hình cầu trục và chi phí đầu tư cũng sẽ thay đổi đáng kể.

Bảng thông số cầu trục treo dầm đôi 7.5 tấn

Bảng thông số dưới đây thể hiện cấu hình phổ biến của cầu trục treo dầm đôi 7.5 tấn trong các nhà xưởng cơ khí và lắp ráp hiện nay.

Thông số	Giá trị phổ biến
Tải trọng nâng	7,5 tấn
Khẩu độ	8-20 m
Chiều cao nâng	4 – 12 m
Tốc độ nâng	3 – 6 m/phút
Tốc độ di chuyển pa lăng	10 – 20 m/phút
Tốc độ di chuyển cầu	20 – 30 m/phút
Chế độ làm việc	A4 – A5
Nguồn điện	3 pha, 380V, 50Hz

Các thông số quan trọng của cầu trục treo dầm đôi 7.5 tấn

Các thông số cơ bản của cầu trục treo dầm đôi 7.5 tấn người dùng cần hiểu đúng để lựa chọn sản phẩm phù hợp. Bao gồm: khẩu độ, chiều cao nâng, chế độ làm việc, tốc độ nâng…

Khẩu độ

Khẩu độ là khoảng cách giữa hai đường ray treo và cũng là chiều rộng vùng làm việc của cầu trục. Với tải trọng 7,5 tấn, khẩu độ phổ biến nằm trong khoảng từ 6 đến 15 m, tùy theo kích thước nhà xưởng.

Khi khẩu độ tăng, mô men uốn tác động lên dầm chính cũng tăng theo. Điều này khiến dầm phải có tiết diện lớn hơn để đảm bảo độ cứng và giới hạn độ võng. Tuy nhiên, dầm càng lớn thì trọng lượng bản thân cầu trục càng tăng, kéo theo tải trọng truyền lên dầm mái cũng tăng.

Trong nhiều công trình thực tế, khẩu độ từ 8–12 m thường là vùng tối ưu, vừa đảm bảo độ cứng kết cấu, vừa không làm tăng chi phí gia cường hệ treo.

Chiều cao nâng

Chiều cao nâng là khoảng cách từ vị trí thấp nhất của móc cẩu đến vị trí cao nhất khi pa lăng nâng hết hành trình. Thông số này phụ thuộc vào:

• Chiều cao tổng thể của nhà xưởng
• Cao độ dầm treo
• Kích thước pa lăng và kết cấu cầu trục

Với cầu trục treo dầm đôi, pa lăng được bố trí giữa hai dầm chính nên có thể tận dụng tốt chiều cao nâng hữu ích. Đây là lợi thế rõ rệt so với nhiều cấu hình cầu trục khác, đặc biệt trong các nhà xưởng thấp hoặc công trình cải tạo.

Chế độ làm việc

Chế độ làm việc thể hiện tần suất và cường độ hoạt động của cầu trục trong quá trình sản xuất. Với cầu trục treo dầm đôi 7,5 tấn, chế độ làm việc phổ biến là A4 đến A5.

• A4: phù hợp với xưởng cơ khí, xưởng lắp ráp có tần suất nâng hạ trung bình
• A5: phù hợp với dây chuyền sản xuất liên tục, chu kỳ làm việc cao

Chế độ làm việc càng cao thì yêu cầu về động cơ, hộp giảm tốc và kết cấu dầm cũng cao hơn, kéo theo chi phí đầu tư tăng. Vì vậy, việc lựa chọn đúng chế độ làm việc là yếu tố quan trọng để cân bằng giữa chi phí và tuổi thọ thiết bị.

Trong thực tế, với tải trọng 7,5 tấn và nhu cầu sử dụng phổ biến trong các xưởng sản xuất, chế độ A4 thường là lựa chọn hợp lý giữa chi phí đầu tư và độ bền vận hành.

Tốc độ nâng

Tốc độ nâng của cầu trục treo dầm đôi 7.5 tấn thường nằm trong khoảng 3 – 6 m/phút. Đây là mức tốc độ trung bình, phù hợp với tải trọng tương đối lớn.

Nếu tốc độ nâng quá cao, tải động sẽ tăng lên, làm:

• Tăng rung lắc khi nâng và dừng tải
• Tăng lực tác động lên dầm chính và hệ treo
• Giảm tuổi thọ cơ cấu truyền động

Vì vậy, trong nhiều công trình thực tế, cấu hình tốc độ nâng trung bình kết hợp khởi động mềm thường mang lại hiệu quả vận hành ổn định hơn so với cấu hình tốc độ cao.

Ưu điểm của cầu trục treo dầm đôi 7.5 tấn

Ở mức tải trọng 7,5 tấn, cầu trục không còn nằm trong nhóm thiết bị nâng hạ tải nhẹ. Lúc này, các yếu tố như độ cứng kết cấu, tải trọng động, độ ổn định khi di chuyển và khả năng chịu lực của dầm mái đều ảnh hưởng trực tiếp đến tuổi thọ và độ an toàn của toàn hệ thống. Vì vậy, việc lựa chọn đúng cấu hình cầu trục là yếu tố quan trọng, đặc biệt trong các nhà xưởng có chiều cao hạn chế hoặc công trình cải tạo.

Cầu trục treo dầm đôi 7.5 tấn có thể hoạt động sát tường

Cầu trục treo dầm đôi 7.5 tấn có khả năng hoạt động sát tường nhờ hệ ray treo được lắp trực tiếp vào kết cấu mái, không bị giới hạn bởi dầm đỡ phía trên như cầu trục truyền thống. Nhờ đó, xe con và pa lăng có thể di chuyển đến gần khu vực vách, giúp mở rộng phạm vi làm việc và tận dụng tối đa không gian nhà xưởng.

Đây là giải pháp đặc biệt hiệu quả với các xưởng có diện tích hạn chế hoặc cần bố trí máy móc sát tường. Tuy nhiên, để đảm bảo vận hành ổn định, hệ kết cấu treo cần được thiết kế đủ độ cứng và khoảng cách an toàn hợp lý, tránh va chạm và hạn chế rung lắc trong quá trình làm việc.

Độ ổn định cao khi nâng tải lớn

Ưu điểm rõ rệt nhất của cầu trục treo dầm đôi 7.5 tấn nằm ở khả năng làm việc ổn định khi nâng tải trung bình đến nặng. Khi tải trọng tăng lên, các lực tác động lên dầm chính và hệ treo không chỉ là tải tĩnh mà còn bao gồm lực quán tính khi khởi động, phanh hoặc đổi hướng di chuyển. Nếu kết cấu không đủ cứng, hiện tượng rung lắc và võng dầm sẽ xuất hiện rõ rệt sau một thời gian vận hành.

Kết cấu hai dầm chính giúp phân bố tải trọng đều hơn so với dầm đơn, đồng thời tăng độ cứng tổng thể của hệ cầu trục. Khi pa lăng di chuyển hoặc nâng tải, lực tác động được chia đều lên hai dầm, giảm tập trung ứng suất tại một điểm. Nhờ đó, cầu trục vận hành ổn định hơn, đặc biệt khi nâng các chi tiết có trọng tâm lệch hoặc kích thước lớn.

Trong nhiều công trình thực tế, ở tải trọng khoảng 7,5 tấn, dầm đôi giúp hạn chế rung lắc rõ rệt so với dầm đơn, nhất là khi khẩu độ từ trung bình đến lớn. Đây cũng là lý do các hệ cầu trục treo ở mức tải này thường được thiết kế theo cấu hình dầm đôi thay vì dầm đơn.

Tận dụng tối đa chiều cao nhà xưởng

Một trong những lợi thế lớn của cầu trục treo dầm đôi là khả năng tận dụng chiều cao nâng hữu ích trong nhà xưởng. Khác với cầu trục chạy ray trên cao phải đặt hệ ray trên đỉnh dầm, cầu trục treo được lắp trực tiếp dưới dầm mái. Điều này giúp giảm chiều cao chiếm chỗ của kết cấu cầu trục.

Ngoài ra, pa lăng được bố trí giữa hai dầm chính, nên móc cẩu có thể nâng lên gần sát dầm mái hơn so với nhiều cấu hình khác. Với các nhà xưởng có chiều cao hạn chế, chỉ cần tăng thêm vài chục centimet chiều cao nâng cũng có thể tạo ra sự khác biệt lớn trong quá trình lắp ráp hoặc di chuyển thiết bị.

Trong các công trình cải tạo, đây thường là yếu tố quyết định khi lựa chọn phương án cầu trục treo thay vì cầu trục chạy ray truyền thống.

Phù hợp với nhà xưởng cải tạo hoặc kết cấu hạn chế

Nhiều nhà xưởng được xây dựng trước đây chỉ tính toán kết cấu để chịu tải mái và tải gió, chưa tính đến tải trọng cầu trục. Nếu lắp cầu trục chạy ray trên cao, thường phải bổ sung dầm đỡ ray hoặc gia cường toàn bộ khung nhà, làm tăng chi phí và thời gian thi công.

Với cầu trục treo dầm đôi 7,5 tấn, thiết bị được treo trực tiếp dưới dầm mái sau khi đã kiểm tra và tính toán khả năng chịu tải của kết cấu hiện hữu. Trong nhiều trường hợp, chỉ cần gia cường cục bộ tại các vị trí treo, thay vì gia cường toàn bộ nhà xưởng.

Trong quá trình khảo sát thực tế tại nhiều công trình, Tuấn Cầu Trục thường gặp các nhà xưởng có nhu cầu nâng tải khoảng 7–8 tấn nhưng không đủ điều kiện lắp cầu trục chạy ray. Khi đó, phương án cầu trục treo dầm đôi giúp giải quyết bài toán kỹ thuật mà vẫn kiểm soát được chi phí đầu tư.

Chi phí đầu tư hợp lý so với cầu trục chạy ray

Với cùng tải trọng 7,5 tấn, cầu trục chạy ray trên cao thường yêu cầu hệ kết cấu phức tạp hơn. Bao gồm dầm đỡ ray riêng, kết cấu nhà xưởng đủ cứng và chi phí lắp đặt lớn. Những hạng mục này chiếm tỷ trọng đáng kể trong tổng chi phí đầu tư.

Trong khi đó, cầu trục treo dầm đôi tận dụng trực tiếp dầm mái làm kết cấu treo, giúp giảm phần kết cấu phụ trợ. Dù chi phí chế tạo dầm đôi và hệ treo có thể cao hơn so với dầm đơn, nhưng tổng chi phí của phương án treo dầm đôi vẫn thường thấp hơn so với cầu trục chạy ray trong nhiều trường hợp.

Ở nhiều công trình cải tạo hoặc nhà xưởng có chiều cao hạn chế, phương án cầu trục treo dầm đôi 7,5 tấn thường mang lại hiệu quả kinh tế tốt hơn, đồng thời vẫn đảm bảo độ ổn định và an toàn trong quá trình vận hành lâu dài.

Nhược điểm của cầu trục treo dầm đôi 7.5 tấn

Bên cạnh những ưu điểm về khả năng tận dụng chiều cao và độ ổn định khi nâng tải trung bình đến nặng, cầu trục treo dầm đôi 7.5 tấn cũng có một số hạn chế nhất định. Những điểm này chủ yếu liên quan đến kết cấu nhà xưởng và yêu cầu kỹ thuật trong quá trình thiết kế, lắp đặt.

Ở tải trọng 7,5 tấn, cầu trục không còn là thiết bị nhẹ, nên mọi sai lệch trong tính toán hoặc lựa chọn cấu hình đều có thể ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ của hệ thống. Vì vậy, việc hiểu rõ các nhược điểm sẽ giúp lựa chọn phương án phù hợp ngay từ đầu, tránh phát sinh chi phí về sau.

Phụ thuộc nhiều vào kết cấu dầm mái

Khác với cầu trục chạy ray trên cao có hệ dầm đỡ riêng, cầu trục treo truyền toàn bộ tải trọng trực tiếp lên dầm mái nhà xưởng thông qua hệ treo. Điều này khiến khả năng lắp đặt phụ thuộc hoàn toàn vào:

• Tiết diện và vật liệu dầm mái
• Khoảng cách giữa các khung nhà xưởng
• Khả năng chịu tải của kết cấu hiện hữu

Với tải trọng 7,5 tấn, lực tác động lên dầm mái không còn nhỏ. Nếu dầm mái chỉ được thiết kế để chịu tải mái thông thường, rất có thể không đáp ứng được yêu cầu khi lắp cầu trục treo. Trong nhiều trường hợp, cần phải tính toán lại toàn bộ kết cấu trước khi quyết định phương án lắp đặt.

Khẩu độ và tải trọng bị giới hạn

Cầu trục treo thường phù hợp với tải trọng nhỏ đến trung bình và khẩu độ không quá lớn. Với tải 7,5 tấn, thiết bị vẫn hoạt động ổn định trong các khẩu độ phổ biến từ 6 đến 15 m. Tuy nhiên, nếu khẩu độ tăng quá lớn, kết cấu dầm chính sẽ phải tăng tiết diện đáng kể, kéo theo trọng lượng bản thân cầu trục tăng lên.

Khi đó, tải trọng truyền lên dầm mái cũng tăng theo, làm cho hệ treo trở nên phức tạp hơn và chi phí gia cường cũng tăng. Trong những trường hợp khẩu độ lớn hoặc tải trọng cao hơn, phương án cầu trục chạy ray trên cao thường ổn định và kinh tế hơn về lâu dài.

Chi phí gia cường kết cấu có thể tăng

Một trong những yếu tố ảnh hưởng lớn đến tổng chi phí của cầu trục treo dầm đôi 7,5 tấn là khả năng chịu tải của dầm mái. Nếu kết cấu hiện hữu không đủ khả năng chịu lực, cần phải bổ sung bản mã treo, gia cường dầm mái, lắp thêm giằng tăng cứng, thậm chí bổ sung dầm phụ.

Những hạng mục này có thể làm tăng chi phí đáng kể, đặc biệt trong các nhà xưởng cũ hoặc kết cấu nhẹ.

Trong nhiều công trình thực tế, phần chi phí gia cường kết cấu treo đôi khi chiếm tỷ lệ lớn hơn so với chi phí chế tạo cầu trục, nếu không được khảo sát và tính toán kỹ từ đầu.

Yêu cầu tính toán và lắp đặt chính xác

Với tải trọng 7,5 tấn, cầu trục treo đòi hỏi độ chính xác cao trong cả thiết kế lẫn lắp đặt. Các yếu tố như cao độ đường chạy, độ song song giữa hai ray treo, khoảng cách điểm treo, độ thẳng của dầm chính đều phải được kiểm soát chặt chẽ.

Nếu lắp đặt không đúng kỹ thuật, trong quá trình vận hành có thể xuất hiện rung lắc khi di chuyển, lệch bánh xe, mài mòn cánh dầm treo và giảm tuổi thọ cơ cấu truyền động.

Trong thực tế, với tải 7,5 tấn, việc khảo sát dầm mái là bước bắt buộc trước khi thiết kế. Đây là cơ sở để lựa chọn đúng cấu hình cầu trục, tính toán hệ treo hợp lý và tránh phát sinh chi phí gia cường hoặc sửa chữa sau khi lắp đặt.

Khi nào nên sử dụng cầu trục treo dầm đôi 7.5 tấn?

Không phải nhà xưởng nào cũng phù hợp với cầu trục chạy ray trên cao, đặc biệt khi tải trọng ở mức trung bình đến nặng như 7,5 tấn. Trong nhiều trường hợp, việc lựa chọn cầu trục treo dầm đôi không chỉ là giải pháp kỹ thuật, mà còn là phương án tối ưu về chi phí và điều kiện lắp đặt thực tế. Dưới đây là những trường hợp cầu trục treo dầm đôi 7,5 tấn thường được lựa chọn trong thực tế thiết kế và thi công.

Nhà xưởng có chiều cao hạn chế

Ở các nhà xưởng có chiều cao thấp, việc lắp cầu trục chạy ray trên cao sẽ làm giảm đáng kể chiều cao nâng hữu ích, do phải bố trí thêm dầm đỡ ray phía trên kết cấu mái. Điều này gây bất lợi khi nâng các thiết bị có kích thước lớn hoặc khi cần không gian lắp ráp.

Cầu trục treo dầm đôi được lắp trực tiếp dưới dầm mái, không cần hệ ray đặt trên đỉnh dầm, nên giúp tận dụng tốt hơn chiều cao nhà xưởng. Với tải trọng 7,5 tấn, cấu hình dầm đôi vừa đảm bảo độ cứng, vừa phù hợp với những công trình có không gian hạn chế.

Công trình cải tạo hoặc nhà xưởng xây dựng từ trước

Nhiều nhà xưởng cũ hoặc nhà tiền chế không được thiết kế sẵn hệ dầm đỡ cầu trục chạy ray. Nếu lắp cầu trục truyền thống, thường phải gia cường toàn bộ khung nhà, bổ sung dầm đỡ ray hoặc thay đổi kết cấu hiện hữu.

Trong những trường hợp này, cầu trục treo dầm đôi 7,5 tấn là giải pháp linh hoạt hơn. Thiết bị có thể treo trực tiếp dưới dầm mái sau khi đã tính toán khả năng chịu tải của kết cấu.

Trong nhiều công trình cải tạo thực tế, phương án cầu trục treo thường được lựa chọn để tránh phải gia cường toàn bộ khung nhà, từ đó giảm đáng kể chi phí và thời gian thi công.

Nhà xưởng không có hệ ray trên đỉnh dầm

Một số nhà xưởng chỉ có kết cấu dầm mái, không bố trí dầm đỡ ray riêng cho cầu trục. Khi đó, việc lắp cầu trục chạy ray sẽ đòi hỏi bổ sung thêm kết cấu phụ, làm tăng chi phí đầu tư.

Cầu trục treo dầm đôi 7.5 tấn tận dụng trực tiếp dầm mái làm điểm treo, nên không cần hệ ray trên đỉnh dầm. Điều này giúp đơn giản hóa kết cấu tổng thể và phù hợp với nhiều dạng nhà xưởng tiền chế.

Nhu cầu nâng tải trung bình đến nặng

Với tải trọng khoảng 7.5 tấn, cầu trục treo dầm đơn thường không còn đảm bảo độ ổn định nếu khẩu độ lớn hoặc tần suất làm việc cao. Khi đó, cấu hình dầm đôi treo sẽ giúp tăng độ cứng kết cấu, giảm rung lắc khi nâng tải và nâng cao độ chính xác khi đặt vật.

Trong nhiều công trình cơ khí nặng hoặc xưởng lắp ráp thiết bị, cầu trục treo dầm đôi 7,5 tấn thường là lựa chọn phù hợp khi cần nâng tải trung bình đến nặng nhưng vẫn phải đảm bảo giới hạn về chiều cao nhà xưởng.

So sánh cầu trục treo dầm đôi 7.5 tấn với các phương án khác

Khi lựa chọn cầu trục cho tải trọng khoảng 7,5 tấn, doanh nghiệp thường cân nhắc giữa ba phương án: cầu trục treo dầm đơn, cầu trục treo dầm đôi và cầu trục chạy ray trên cao. Bảng dưới đây tổng hợp các tiêu chí quan trọng để dễ dàng so sánh.

Bảng so sánh các phương án cầu trục

Dưới đây là các thông số quan trong về cầu trục treo dầm đơn, cầu trục treo dầm đôi và cầu trục chạy ray trên cao. Tùy thuộc vào đặc điểm phân loại qua bảng dưới đây để khách hàng có thể lựa chọn sản phẩm phù hợp.

Tiêu chí	Treo dầm đơn	Treo dầm đôi	Cầu trục chạy ray trên cao
Độ ổn định khi nâng tải	Trung bình, dễ rung khi tải lớn	Cao, vận hành êm hơn	Rất cao, kết cấu độc lập
Tải trọng phù hợp	Dưới 5 tấn	5 – 10 tấn	5 – 50 tấn hoặc hơn
Khẩu độ kinh tế	Dưới 12 m	6 – 15 m	10 – 30 m hoặc lớn hơn
Chiều cao nâng hữu ích	Trung bình	Tối ưu hơn dầm đơn	Thấp hơn do đặt ray trên đỉnh dầm
Yêu cầu kết cấu nhà xưởng	Phải treo lên dầm mái	Phải treo lên dầm mái, yêu cầu cứng hơn	Cần dầm đỡ ray riêng hoặc khung nhà chịu tải
Khả năng áp dụng cho nhà xưởng cải tạo	Tốt với tải nhỏ	Rất phù hợp với tải trung bình	Thường phải gia cường kết cấu lớn
Chi phí đầu tư ban đầu	Thấp	Trung bình	Cao
Chi phí gia cường kết cấu	Thấp	Trung bình	Có thể rất cao
Độ ổn định lâu dài	Trung bình	Tốt	Rất tốt
Mức độ phổ biến ở tải 7,5 tấn	Ít dùng	Phổ biến nhất	Dùng khi nhà xưởng đủ điều kiện

Nhận định của Tuấn Cầu Trục

Với tải trọng khoảng 7,5 tấn, cầu trục treo dầm đơn thường không còn đảm bảo độ ổn định nếu khẩu độ lớn hoặc tần suất làm việc cao. Trong khi đó, cầu trục chạy ray trên cao tuy ổn định hơn nhưng yêu cầu kết cấu nhà xưởng phức tạp và chi phí đầu tư lớn.

Vì vậy, cầu trục treo dầm đôi 7,5 tấn thường được xem là phương án trung gian hợp lý, cân bằng giữa độ ổn định khi vận hành và chi phí đầu tư. Đặc biệt trong các nhà xưởng cải tạo hoặc có chiều cao hạn chế.

Những lưu ý khi thiết kế cầu trục treo 7.5 tấn

Thiết kế cầu trục treo dầm đôi 7.5 tấn không chỉ là việc chọn tải trọng và lắp đặt thiết bị phù hợp, mà còn liên quan trực tiếp đến khả năng chịu lực của kết cấu nhà xưởng. Ở mức tải này, cầu trục không còn thuộc nhóm tải nhẹ, nên mọi quyết định về cấu hình, pa lăng hay hệ treo đều ảnh hưởng rõ rệt đến độ ổn định và tuổi thọ thiết bị. Nếu tính toán không đúng ngay từ đầu, cầu trục vẫn có thể hoạt động nhưng dễ xuất hiện rung lắc, võng dầm hoặc phát sinh chi phí gia cường sau khi đã lắp đặt.

• Kiểm tra khả năng chịu tải của dầm mái

Yếu tố quan trọng đầu tiên khi thiết kế cầu trục treo 7.5 tấn là kiểm tra khả năng chịu tải của dầm mái. Khác với cầu trục chạy ray trên cao có hệ dầm đỡ riêng, toàn bộ tải trọng của cầu trục treo, bao gồm tải nâng, tự trọng kết cấu và tải động khi vận hành, đều được truyền trực tiếp lên dầm mái thông qua hệ treo.

Vì vậy, việc khảo sát và tính toán lại kết cấu hiện hữu là bước bắt buộc trước khi lựa chọn cấu hình cầu trục. Trong nhiều công trình thực tế, chỉ sau khi tính toán chi tiết mới phát hiện dầm mái cần gia cường cục bộ tại các vị trí treo để đảm bảo an toàn lâu dài.

• Lựa chọn pa lăng phù hợp với chế độ làm việc

Bên cạnh kết cấu mái, việc lựa chọn pa lăng phù hợp với chế độ làm việc cũng là yếu tố then chốt. Pa lăng là bộ phận làm việc trực tiếp với tải trọng và chịu tần suất hoạt động lớn nhất trong toàn bộ hệ cầu trục. Với tải trọng 7,5 tấn, pa lăng thường được lựa chọn theo chế độ làm việc A4 hoặc A5, tùy theo tần suất nâng hạ của nhà xưởng. Nếu chọn pa lăng có chế độ thấp hơn nhu cầu thực tế, thiết bị sẽ nhanh xuống cấp, phát sinh hỏng hóc hoặc giảm độ an toàn khi vận hành.

Trong quá trình tư vấn thực tế, một sai lầm khá phổ biến là chọn pa lăng có tải trọng hoặc chế độ làm việc quá lớn so với nhu cầu, với suy nghĩ rằng cấu hình càng lớn thì càng bền. Tuy nhiên, điều này thường làm tăng chi phí đầu tư, tăng trọng lượng bản thân cầu trục và kéo theo yêu cầu gia cường kết cấu mái, trong khi hiệu quả sử dụng không thay đổi nhiều.

• Lựa chọn cấu hình dầm chính phù hợp với chế độ làm việc

Tương tự, việc chọn cấu hình dầm chính hoặc chế độ làm việc quá cao so với nhu cầu thực tế cũng không mang lại lợi ích rõ rệt. Dầm quá lớn sẽ làm tăng tải trọng tác động lên hệ treo, trong khi chi phí chế tạo và lắp đặt cũng tăng theo. Trong nhiều công trình, cấu hình được tính toán đúng theo nhu cầu sử dụng thực tế thường mang lại hiệu quả kinh tế và độ bền cao hơn so với phương án thiết kế dư tải.

Với cầu trục treo dầm đôi 7.5 tấn, việc thiết kế cân bằng giữa tải trọng, khẩu độ, chế độ làm việc và khả năng chịu lực của dầm mái luôn là yếu tố quan trọng nhất. Khi các thông số này được tính toán đồng bộ ngay từ đầu, hệ cầu trục sẽ vận hành ổn định, an toàn và hạn chế tối đa chi phí phát sinh trong quá trình sử dụng lâu dài.

Tiêu chuẩn để đánh giá cầu trục treo dầm đôi 7,5 tấn đạt chuẩn

Với cầu trục treo dầm đôi 7.5 tấn, yếu tố “đạt chuẩn” không chỉ nằm ở khả năng nâng được đúng tải trọng danh nghĩa. Mà còn phụ thuộc vào toàn bộ quá trình từ thiết kế, chế tạo, lắp đặt cho đến kiểm định trước khi vận hành. Ở mức tải trung bình đến nặng như 7,5 tấn, chỉ cần một khâu tính toán sai hoặc lựa chọn thiết bị không phù hợp, hệ cầu trục vẫn có thể hoạt động trong thời gian đầu nhưng dễ phát sinh rung lắc, mòn cơ cấu hoặc mất an toàn sau một thời gian sử dụng.

Trong thực tế, nhiều sự cố của cầu trục không đến từ việc quá tải, mà xuất phát từ thiết kế không đúng tiêu chuẩn hoặc lắp đặt thiếu chính xác. Vì vậy, việc đánh giá cầu trục theo các tiêu chuẩn kỹ thuật là bước quan trọng để đảm bảo thiết bị vận hành ổn định và bền lâu.

Tiêu chuẩn thiết kế và chế tạo

Một hệ cầu trục treo dầm đôi 7.5 tấn đạt chuẩn trước hết phải được thiết kế và chế tạo theo các tiêu chuẩn kỹ thuật phù hợp. Đây là cơ sở để đảm bảo khả năng chịu lực, hệ số an toàn và tuổi thọ kết cấu trong điều kiện làm việc thực tế.

Các tiêu chuẩn thường được áp dụng gồm:

• TCVN: hệ tiêu chuẩn Việt Nam về thiết bị nâng và an toàn kỹ thuật
• FEM: tiêu chuẩn châu Âu về phân loại chế độ làm việc và tính toán kết cấu
• ISO: tiêu chuẩn quốc tế về thiết kế, vật liệu và thiết bị nâng

Khi thiết kế theo các tiêu chuẩn này, các yếu tố như tải trọng tĩnh, tải trọng động, chu kỳ làm việc và hệ số an toàn đều được tính toán đầy đủ, giúp kết cấu cầu trục hoạt động ổn định trong thời gian dài.

Kết cấu dầm đảm bảo độ võng cho phép

Dầm chính là bộ phận chịu lực quan trọng nhất của cầu trục. Với tải trọng 7,5 tấn, dầm chính phải được tính toán sao cho:

• Độ võng nằm trong giới hạn cho phép theo tiêu chuẩn
• Không xuất hiện rung lắc khi nâng tải
• Không bị xoắn hoặc biến dạng cục bộ

Nếu dầm chính không đủ độ cứng, khi vận hành sẽ xuất hiện hiện tượng võng lớn hoặc rung khi di chuyển pa lăng. Lâu dài, điều này không chỉ ảnh hưởng đến độ chính xác khi đặt tải mà còn làm giảm tuổi thọ của pa lăng và các cơ cấu truyền động.

Pa lăng và thiết bị đạt tiêu chuẩn

Pa lăng là bộ phận trực tiếp nâng tải, nên chất lượng thiết bị nâng ảnh hưởng lớn đến độ an toàn của toàn bộ hệ cầu trục. Với tải trọng 7,5 tấn, pa lăng cần:

• Có nguồn gốc, xuất xứ rõ ràng
• Phù hợp với chế độ làm việc thiết kế (A4 – A5)
• Đáp ứng tiêu chuẩn kỹ thuật của nhà sản xuất

Các bộ phận quan trọng như móc cẩu, tang cuốn cáp, phanh điện từ và hộp giảm tốc đều phải đạt tiêu chuẩn kỹ thuật và được lắp đặt đúng quy trình. Việc sử dụng pa lăng không đúng chế độ làm việc có thể dẫn đến quá tải cơ cấu, gây hỏng hóc hoặc mất an toàn.

Hệ thống điện và thiết bị an toàn

Ngoài phần kết cấu cơ khí, hệ thống điện và các thiết bị an toàn cũng là tiêu chí quan trọng để đánh giá một hệ cầu trục đạt chuẩn. Cầu trục treo dầm đôi 7,5 tấn cần được trang bị đầy đủ:

• Công tắc hành trình nâng – hạ
• Phanh điện từ
• Thiết bị bảo vệ quá dòng, mất pha
• Hệ thống tiếp địa an toàn
• Còi và đèn cảnh báo (nếu cần)

Hệ thống điện phải được đấu nối đúng kỹ thuật, bố trí gọn gàng và đảm bảo khả năng bảo vệ thiết bị cũng như người vận hành trong mọi tình huống.

Kiểm định trước khi đưa vào vận hành

Sau khi hoàn tất lắp đặt, cầu trục treo dầm đôi 7,5 tấn phải được kiểm tra tải và kiểm định an toàn kỹ thuật trước khi đưa vào sử dụng. Đây là bước bắt buộc nhằm:

• Xác nhận khả năng chịu tải của kết cấu
• Kiểm tra hoạt động của các cơ cấu nâng, di chuyển
• Đảm bảo các thiết bị an toàn hoạt động đúng chức năng

Chỉ sau khi được đơn vị có chức năng kiểm định cấp chứng nhận an toàn, cầu trục mới được phép đưa vào vận hành chính thức.

Trong nhiều công trình thực tế, Tuấn Cầu Trục nhận thấy những hệ cầu trục được thiết kế theo đúng tiêu chuẩn, sử dụng thiết bị phù hợp và lắp đặt chính xác thường vận hành ổn định trong thời gian dài, ít phát sinh sự cố. Ngược lại, các sự cố rung lắc, mòn cơ cấu hoặc hỏng pa lăng thường bắt nguồn từ việc thiết kế không đúng tiêu chuẩn ngay từ giai đoạn đầu. Vì vậy, tuân thủ đầy đủ các tiêu chuẩn kỹ thuật luôn là yếu tố quan trọng để đánh giá một hệ cầu trục treo dầm đôi 7,5 tấn đạt chuẩn.

Ứng dụng của cầu trục treo dầm đôi 7.5 tấn

Cầu trục treo dầm đôi 7.5 tấn thường được sử dụng trong các nhà xưởng có nhu cầu nâng tải trung bình đến nặng nhưng bị hạn chế về chiều cao hoặc không thể bố trí hệ ray trên đỉnh dầm. Nhờ kết cấu treo dưới dầm mái và thiết kế dầm đôi cứng vững, thiết bị có thể đáp ứng tốt các yêu cầu nâng hạ trong nhiều môi trường sản xuất khác nhau.

Ở mức tải trọng 7,5 tấn, cầu trục không chỉ dùng để nâng các chi tiết nhỏ mà thường phục vụ cho các cụm thiết bị, kết cấu lớn hoặc vật liệu có khối lượng đáng kể. Vì vậy, loại cầu trục này thường xuất hiện trong các nhà xưởng có tính chất sản xuất nặng hoặc bán nặng.

Xưởng cơ khí nặng

Trong các xưởng cơ khí nặng, cầu trục treo dầm đôi 7.5 tấn thường được sử dụng để nâng hạ phôi thép, di chuyển cụm chi tiết máy và lắp ráp các bộ phận có trọng lượng lớn.

Đặc điểm của các xưởng này là tải trọng nâng tương đối lớn, tần suất làm việc trung bình đến cao và yêu cầu độ ổn định khi đặt tải. Kết cấu dầm đôi giúp cầu trục hạn chế rung lắc khi di chuyển các chi tiết nặng, từ đó tăng độ chính xác trong quá trình lắp ráp.

Các doanh nghiệp – xưởng cơ khí hạng nặng nên sử dụng cầu trục treo dầm đôi 7,5 tấn để tối ưu thời gian, chi phí, nhân lực và tăng hiệu suất làm việc. Tiêu biểu kể đến các ông lớn trong ngành này như:

CÔNG TY TNHH KHUÔN MẪU TỰ ĐỘNG HÓA CHENGBO

• MST: 2301249026
• Địa chỉ: Cụm công nghiệp Hạp Lĩnh, Phường Hạp Lĩnh, Thành phố Bắc Ninh, Tỉnh Bắc Ninh.

CÔNG TY TNHH KHUÔN DAO TCT VIỆT NAM

• MST: 3703086944
• Địa chỉ: Thửa đất số 746, Tờ bản đồ 5, Tổ 3, Khu phố 5, Thành phố Tân Uyên, Tỉnh Bình Dương.

CÔNG TY TNHH KHUÔN NAM PHÁT

• MST: 3603981492
• Địa chỉ: Số 1, đường 5, ấp Tân Đạt, Xã Đồi 61, Huyện Trảng Bom, Tỉnh Đồng Nai.

CÔNG TY TNHH SẢN XUẤT VÀ THƯƠNG MẠI KHUÔN MẪU TRỌNG HẢO

• MST: 3703161285
• Địa chỉ: Số 1A4/F/7, đường số 7 Khu dân cư Đại Ngàn, Khu phố Hòa Lân 2, Phường Thuận Giao, Thành phố Thuận An, Tỉnh Bình Dương.

CÔNG TY TNHH SẢN XUẤT KHUÔN MẪU ÁNH DƯƠNG

• MST: 2301265684
• Địa chỉ: Khu phố Mao Dộc, Phường Phượng Mao, Thị xã Quế Võ, Tỉnh Bắc Ninh.

Xưởng kết cấu thép

Xưởng kết cấu thép là môi trường làm việc phổ biến của cầu trục tải trung bình đến nặng. Với tải trọng 7,5 tấn, cầu trục treo dầm đôi có thể:

• Nâng dầm thép
• Di chuyển kết cấu hàn
• Hỗ trợ lắp ráp các cụm khung thép

Trong nhiều nhà xưởng kết cấu thép có chiều cao hạn chế, việc sử dụng cầu trục chạy ray trên cao không phải lúc nào cũng khả thi. Khi đó, cầu trục treo dầm đôi trở thành phương án hợp lý, vừa đảm bảo tải trọng, vừa tận dụng tốt chiều cao nhà xưởng. Tiêu biểu các doanh nghiệp lớn trong ngành này như:

CÔNG TY CỔ PHẦN THÉP SƠN LÂM

• Mã số thuế: 5000893070
• Địa chỉ: Khu Công nghiệp Long Bình An, Xã Đội Cấn, Thành phố Tuyên Quang, Tỉnh Tuyên Quang.

CÔNG TY TNHH THÉP VẠN XUÂN THÁI NGUYÊN

• Mã số thuế: 4601595101
• Địa chỉ: Xóm Đặn 2, Xã Ký Phú, Huyện Đại Từ, Tỉnh Thái Nguyên.

CÔNG TY TNHH THÉP TH

• Mã số thuế: 2601106999
• Địa chỉ: Khu 3, Phường Vân Phú, Thành phố Việt Trì, Tỉnh Phú Thọ.

CÔNG TY TNHH CÁP THÉP PHƯƠNG MY

• Mã số thuế: 0202183229
• Địa chỉ: Số 56 Đinh Nhu, Phường Niệm Nghĩa, Quận Lê Chân, Thành phố Hải Phòng.

CÔNG TY TNHH THÉP NHẬT LONG

• Mã số thuế: 4601627434
• Địa chỉ: Ngõ 673, Tổ 2, Phường Gia Sàng, Thành phố Thái Nguyên, Tỉnh Thái Nguyên.

Xưởng lắp ráp thiết bị

Tại các xưởng lắp ráp máy móc hoặc thiết bị công nghiệp, cầu trục treo dầm đôi 7,5 tấn đóng vai trò quan trọng trong việc:

• Di chuyển các cụm thiết bị giữa các vị trí làm việc
• Hỗ trợ quá trình lắp ráp máy
• Nâng hạ thiết bị trước khi xuất xưởng

Trong môi trường này, yêu cầu đặt tải chính xác và vận hành êm là yếu tố quan trọng. Cấu hình dầm đôi giúp cầu trục di chuyển ổn định hơn, hạn chế dao động khi đưa thiết bị vào vị trí lắp ráp.

Nhà xưởng cải tạo

Đây là một trong những ứng dụng phổ biến của cầu trục treo dầm đôi 7.5 tấn. Nhiều nhà xưởng cũ hoặc nhà tiền chế không được thiết kế sẵn hệ ray cầu trục trên cao. Nếu lắp cầu trục chạy ray truyền thống, thường phải gia cường toàn bộ khung nhà, làm tăng chi phí và thời gian thi công.

Trong các trường hợp này, cầu trục treo dầm đôi 7.5 tấn là giải pháp linh hoạt hơn. Sau khi kiểm tra và tính toán khả năng chịu tải của dầm mái, thiết bị có thể được treo trực tiếp vào kết cấu hiện hữu. Trong nhiều công trình cải tạo, phương án này giúp giảm đáng kể chi phí gia cường so với cầu trục chạy ray trên cao, đồng thời vẫn đảm bảo độ ổn định khi vận hành.

Giá cầu trục treo dầm đôi 7,5 tấn

Giá cầu trục treo dầm đôi 7.5 tấn không có một mức cố định cho mọi công trình, vì thiết bị này luôn được thiết kế theo điều kiện nhà xưởng và nhu cầu sử dụng cụ thể. Trên thực tế, cùng tải trọng 7,5 tấn nhưng chỉ cần thay đổi khẩu độ, chiều cao nâng hoặc chế độ làm việc, tổng chi phí đầu tư có thể chênh lệch đáng kể.

Với các hệ cầu trục tải trung bình đến nặng, phần chi phí không chỉ nằm ở dầm chính mà còn phụ thuộc nhiều vào cấu hình pa lăng, hệ treo và điều kiện lắp đặt thực tế. Vì vậy, việc khảo sát và tính toán trước khi báo giá luôn là bước cần thiết để đảm bảo thiết bị phù hợp và tránh phát sinh chi phí về sau.

Các yếu tố ảnh hưởng đến giá bán cầu trục treo dầm đôi 7.5 tấn

Giá bán cầu trục treo dầm đôi 7,5 tấn sẽ phụ thuộc vào khẩu độ cầu trục, chiều cao nâng, chế độ làm việc, thương hiệu pa lăng, kết cấu treo và điều kiện lắp đặt. Mỗi nhà máy, phân xưởng sẽ có thông số riêng để Tuấn Cầu Trục đưa ra phương án tối ưu với mức giá phù hợp nhất.

• Khẩu độ cầu trục

Khẩu độ là khoảng cách giữa hai đường ray treo và cũng là thông số ảnh hưởng lớn đến kết cấu dầm chính. Khi khẩu độ tăng, mô men uốn trên dầm chính tăng theo, buộc dầm phải có tiết diện lớn hơn để đảm bảo độ cứng. Điều này làm tăng lượng vật liệu chế tạo, từ đó ảnh hưởng trực tiếp đến giá thành.

• Chiều cao nâng

Chiều cao nâng càng lớn, pa lăng cần tang cuốn cáp dài hơn và kết cấu liên quan cũng phải điều chỉnh theo. Ngoài ra, chiều cao nâng lớn thường kéo theo yêu cầu về pa lăng có công suất phù hợp, khiến chi phí thiết bị tăng lên.

• Chế độ làm việc

Chế độ làm việc phản ánh tần suất sử dụng của cầu trục. Các hệ cầu trục chế độ A4 hoặc A5 thường cần động cơ công suất lớn hơn, hộp giảm tốc bền hơn và kết cấu dầm chắc chắn hơn. Do đó, chi phí đầu tư cũng cao hơn so với cấu hình làm việc nhẹ.

• Thương hiệu pa lăng

Pa lăng là bộ phận chiếm tỷ trọng lớn trong tổng giá thành cầu trục. Các yếu tố ảnh hưởng đến giá pa lăng gồm: thương hiệu và xuất xứ, chế độ làm việc, tốc độ nâng, cấu hình điều khiển…Việc lựa chọn pa lăng phù hợp với nhu cầu thực tế sẽ giúp cân bằng giữa chi phí đầu tư và độ bền thiết bị.

• Kết cấu treo và điều kiện lắp đặt

Với cầu trục treo dầm đôi 7,5 tấn, kết cấu treo đóng vai trò rất quan trọng. Nếu dầm mái không đủ khả năng chịu tải, có thể cần gia cường dầm mái, bổ sung bản mã treo và lắp thêm giằng hoặc dầm phụ. Những hạng mục này có thể làm tăng đáng kể tổng chi phí đầu tư, đặc biệt trong các công trình cải tạo.

Báo giá cầu trục treo 7.5 tấn mới nhất

Để đưa ra mức giá chính xác cho cầu trục treo dầm đôi 7,5 tấn, cần xác định rõ các thông số cơ bản của công trình như khẩu độ, chiều cao nâng, chế độ làm việc và khả năng chịu tải của dầm mái. Khi các thông số này được tính toán đúng ngay từ đầu, cấu hình cầu trục sẽ phù hợp hơn và hạn chế phát sinh chi phí trong quá trình sử dụng.

Tại Tuấn Cầu Trục, mỗi hệ cầu trục đều được khảo sát và thiết kế theo điều kiện thực tế của từng nhà xưởng, thay vì áp dụng cấu hình chung. Cách tiếp cận này giúp thiết bị vận hành ổn định, an toàn và tối ưu chi phí đầu tư cho khách hàng.

Nếu bạn đang quan tâm đến cầu trục treo dầm đôi 7,5 tấn hãy liên hệ Tuấn Cầu Trục để được tư vấn kỹ thuật và nhận báo giá phù hợp với công trình của bạn. Đội ngũ kỹ sư sẽ hỗ trợ khảo sát, tính toán và đề xuất phương án tối ưu theo điều kiện nhà xưởng và nhu cầu vận hành thực tế.

Tuấn Cầu Trục – Đơn vị thiết kế cầu trục theo từng công trình

Trong lĩnh vực thiết bị nâng hạ, không có một cấu hình cầu trục nào phù hợp cho mọi nhà xưởng. Mỗi công trình đều có đặc điểm riêng về chiều cao, khẩu độ, kết cấu dầm mái và tần suất làm việc. Vì vậy, việc áp dụng cấu hình có sẵn đôi khi khiến thiết bị hoạt động không tối ưu, hoặc phát sinh chi phí gia cường không cần thiết.

Tại Tuấn Cầu Trục, mỗi hệ cầu trục treo dầm đôi 7.5 tấn đều được thiết kế dựa trên điều kiện thực tế của từng công trình, từ khảo sát kết cấu nhà xưởng cho đến lựa chọn cấu hình thiết bị phù hợp. Cách tiếp cận này giúp đảm bảo cầu trục vận hành ổn định, an toàn và tối ưu chi phí đầu tư trong suốt quá trình sử dụng.

Kinh nghiệm thực tế qua nhiều công trình

Tuấn Cầu Trục đã tham gia thiết kế và lắp đặt nhiều hệ cầu trục cho các nhà xưởng cơ khí, xưởng kết cấu thép, xưởng lắp ráp thiết bị và các công trình cải tạo. Mỗi dự án đều có những đặc điểm khác nhau về tải trọng, khẩu độ và kết cấu mái, đòi hỏi phương án thiết kế riêng thay vì áp dụng cấu hình chung.

Thông qua quá trình khảo sát thực tế, các thông số như khả năng chịu tải của dầm mái, khoảng cách điểm treo, chiều cao nâng và chế độ làm việc đều được tính toán kỹ lưỡng. Nhờ đó, cấu hình cầu trục được lựa chọn thường phù hợp hơn với điều kiện vận hành, hạn chế rung lắc và tăng tuổi thọ thiết bị.

Đội ngũ kỹ sư chuyên môn về thiết bị nâng hạ

Đội ngũ kỹ sư của Tuấn Cầu Trục có kinh nghiệm trong việc khảo sát, tính toán và thiết kế các hệ cầu trục cho nhiều loại nhà xưởng khác nhau. Quá trình thiết kế không chỉ dựa trên tải trọng danh nghĩa, mà còn xem xét đến:

• Tải trọng động khi vận hành
• Tần suất nâng hạ
• Điều kiện môi trường làm việc
• Khả năng chịu lực của kết cấu mái

Nhờ cách tiếp cận này, phương án thiết kế thường đảm bảo độ ổn định cao, tránh tình trạng thiết kế thiếu tải gây mất an toàn, hoặc dư tải quá mức làm tăng chi phí đầu tư.

Nhà máy sản xuất và quy trình chế tạo đồng bộ

Tuấn Cầu Trục sở hữu nhà máy sản xuất cơ khí với hệ thống thiết bị gia công, hàn và lắp ráp đồng bộ. Các bộ phận như dầm chính, dầm biên và kết cấu treo được chế tạo theo bản vẽ thiết kế riêng cho từng công trình, thay vì sản xuất hàng loạt theo một cấu hình cố định.

Việc chủ động trong khâu sản xuất giúp kiểm soát tốt chất lượng kết cấu, tiến độ thi công và đảm bảo sự đồng bộ giữa thiết kế và lắp đặt thực tế.

Thiết kế theo từng công trình, không dùng cấu hình sẵn

Thay vì áp dụng cấu hình tiêu chuẩn cho mọi nhà xưởng, Tuấn Cầu Trục tập trung vào việc thiết kế theo từng công trình cụ thể. Mỗi hệ cầu trục đều được tính toán dựa trên:

• Tải trọng nâng
• Khẩu độ thực tế
• Chiều cao nhà xưởng
• Chế độ làm việc
• Khả năng chịu tải của dầm mái

Cách tiếp cận này giúp lựa chọn cấu hình phù hợp với điều kiện thực tế, đảm bảo thiết bị vận hành ổn định và tối ưu chi phí đầu tư trong dài hạn.

Để lựa chọn đúng cấu hình cầu trục treo dầm đôi 7,5 tấn, việc khảo sát và tính toán theo từng công trình là yếu tố quan trọng. Tuấn Cầu Trục luôn sẵn sàng hỗ trợ tư vấn giải pháp phù hợp với điều kiện nhà xưởng và nhu cầu sử dụng thực tế.

FAQ – Câu hỏi thường gặp về cầu trục treo dầm đôi 7,5 tấn

Trước khi lắp đặt cầu trục treo dầm đôi 7.5 tấn, nhiều doanh nghiệp thường quan tâm đến khả năng phù hợp với nhà xưởng, chi phí đầu tư và cấu hình thiết bị. Dưới đây là những câu hỏi thường gặp trong quá trình tư vấn và khảo sát thực tế.

Câu 1: Cầu trục treo dầm đôi 7,5 tấn phù hợp với nhà xưởng như thế nào?

Trả lời:

Cầu trục treo dầm đôi 7.5 tấn thường phù hợp với các nhà xưởng có chiều cao hạn chế, không có hệ ray đặt trên đỉnh dầm và kết cấu mái có khả năng treo tải sau khi tính toán.

Loại cầu trục này thường được sử dụng trong các xưởng cơ khí nặng, xưởng kết cấu thép, xưởng lắp ráp thiết bị hoặc các công trình cải tạo. Nhờ thiết kế treo dưới dầm mái, cầu trục có thể tận dụng tốt chiều cao nâng mà không cần thay đổi lớn kết cấu nhà xưởng.

Câu 2: Khẩu độ tối đa của cầu trục treo dầm đôi 7,5 tấn là bao nhiêu?

Trả lời:

Với tải trọng 7,5 tấn, khẩu độ phổ biến của cầu trục treo dầm đôi thường nằm trong khoảng từ 6 đến 15 m. Tuy nhiên, khẩu độ thực tế còn phụ thuộc vào:

• Tiết diện và khả năng chịu tải của dầm mái
• Chế độ làm việc của cầu trục
• Điều kiện lắp đặt cụ thể tại công trình

Trong nhiều công trình thực tế, khẩu độ từ 8–12 m thường là khoảng tối ưu, vì vừa đảm bảo độ cứng kết cấu, vừa hạn chế chi phí gia cường hệ treo.

Câu 3: Lắp cầu trục treo 7,5 tấn có cần gia cường dầm mái không?

Trả lời:

Điều này phụ thuộc hoàn toàn vào khả năng chịu tải của kết cấu mái hiện hữu. Trước khi lắp đặt, cần khảo sát và tính toán:

• Tiết diện dầm mái
• Khoảng cách giữa các khung
• Tải trọng tác động của cầu trục

Trong nhiều trường hợp, chỉ cần gia cường cục bộ tại vị trí treo bằng bản mã hoặc giằng tăng cứng, thay vì gia cường toàn bộ nhà xưởng. Tuy nhiên, với tải trọng 7,5 tấn, việc khảo sát dầm mái luôn là bước bắt buộc trước khi thiết kế.

Câu 4: Giá cầu trục treo dầm đôi 7,5 tấn khoảng bao nhiêu?

Trả lời:

Giá cầu trục treo dầm đôi 7.5 tấn không có mức cố định, vì mỗi công trình có thông số và điều kiện lắp đặt khác nhau. Chi phí thường phụ thuộc vào:

• Khẩu độ cầu trục
• Chiều cao nâng
• Chế độ làm việc
• Thương hiệu pa lăng
• Yêu cầu gia cường kết cấu treo

Để có báo giá chính xác, cần khảo sát thực tế nhà xưởng và lựa chọn cấu hình phù hợp với nhu cầu sử dụng.

Câu 5: Cầu trục treo dầm đôi 7,5 tấn nên dùng pa lăng loại nào?

Trả lời:

Với tải trọng 7,5 tấn, cầu trục treo dầm đôi thường sử dụng pa lăng cáp điện. Loại pa lăng này có ưu điểm:

• Nâng hạ ổn định với tải trung bình đến nặng
• Phù hợp chế độ làm việc A4 – A5
• Độ bền và tuổi thọ cao

Pa lăng xích điện thường chỉ phù hợp với tải nhỏ hoặc tần suất làm việc thấp, nên ít được sử dụng cho cầu trục treo 7,5 tấn trong các xưởng sản xuất liên tục.

Câu 6: Thời gian lắp đặt cầu trục treo dầm đôi 7,5 tấn mất bao lâu?

Trả lời:

Thời gian lắp đặt phụ thuộc vào quy mô công trình và điều kiện nhà xưởng. Với các cấu hình phổ biến, thời gian từ khi sản xuất đến lắp đặt hoàn thiện thường dao động từ:

• 15 – 25 ngày đối với công trình tiêu chuẩn
• 25 – 40 ngày với công trình có yêu cầu gia cường hoặc cấu hình đặc biệt

Trong các công trình cải tạo, thời gian có thể kéo dài hơn nếu cần xử lý kết cấu mái trước khi treo cầu trục.

Kết luận về cầu trục treo dầm đôi 7.5 tấn

Cầu trục treo dầm đôi 7.5 tấn là giải pháp phù hợp cho các nhà xưởng có nhu cầu nâng tải trung bình đến nặng nhưng bị hạn chế về chiều cao hoặc không thể lắp cầu trục chạy ray trên cao. Nhờ kết cấu dầm đôi cứng vững và thiết kế treo dưới dầm mái, thiết bị có thể vận hành ổn định, tận dụng tốt chiều cao nâng và phù hợp với nhiều công trình cải tạo.

So với các phương án khác, cầu trục treo dầm đôi 7,5 tấn thường mang lại sự cân bằng giữa độ ổn định, khả năng chịu tải và chi phí đầu tư. Đây là lựa chọn hợp lý cho các xưởng cơ khí, xưởng kết cấu thép hoặc các nhà xưởng cần nâng tải khoảng 7–8 tấn trong điều kiện kết cấu hạn chế.

Tuy nhiên, để cầu trục vận hành an toàn và bền lâu, việc khảo sát kết cấu dầm mái và tính toán cấu hình theo từng công trình vẫn là yếu tố quan trọng nhất. Mỗi nhà xưởng có đặc điểm khác nhau, nên giải pháp tối ưu thường không nằm ở cấu hình có sẵn, mà ở phương án thiết kế phù hợp với điều kiện thực tế.

Nếu bạn đang cân nhắc lắp đặt cầu trục treo dầm đôi 7.5 tấn, hãy liên hệ ngay với Tuấn Cầu Trục để được hỗ trợ tư vấn, cung cấp giải pháp tối ưu phù hợp với nhà xưởng và báo giá.

TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY

🌐 Website: https://tuancautruc.com/

 Hotline: 09 686 55 438

📺 Youtube: https://www.youtube.com/@tuancautruc

👍Facebook: https://www.facebook.com/tuancautruc

 Linkedin: https://www.linkedin.com/in/tuancautruc1980

 Blogspot: https://tuancautrucdl.blogspot.com/

 Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.

 Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.

Thông số	Giá trị phổ biến
Tải trọng nâng	7,5 tấn
Khẩu độ	8-20 m
Chiều cao nâng	4 – 12 m
Tốc độ nâng	3 – 6 m/phút
Tốc độ di chuyển pa lăng	10 – 20 m/phút
Tốc độ di chuyển cầu	20 – 30 m/phút
Chế độ làm việc	A4 – A5
Nguồn điện	3 pha, 380V, 50Hz
