Cầu Trục Treo Dầm Đôi 5 Tấn

Trong 15 năm tư vấn và trực tiếp lắp đặt các giải pháp nâng hạ, tôi – Tuấn Cầu Trục gặp không ít trường hợp nhà xưởng có trần thấp hoặc không có cột chờ nhưng vẫn cần nâng khối hàng 5 tấn lên cao và áp sát vách. Với bài toán khó này, tôi luôn ưu tiên tư vấn phương án cầu trục treo dầm đôi 5 tấn. Hãy cùng tôi đi sâu vào phân tích chi tiết thiết bị cầu trục này ngay dưới đây.

Cầu trục treo dầm đôi 5 tấn là gì? Khi nào nên lắp đặt?

Trong ngành nâng hạ, cầu trục treo được coi là bài toán kỹ thuật đặc thù cho những không gian hẹp, nhu cầu vận chuyển hàng hóa sát vách tường. Để bạn đọc dễ dàng hình dung về thiết bị này, chúng ta sẽ tìm hiểu cụ thể từ khái niệm đến cách phân loại sản phẩm.

Khái niệm cầu trục treo dầm đôi 5 tấn

Cầu trục treo dầm đôi 5 tấn là thiết bị nâng hạ có đặc thù cơ cấu dẫn động của dầm biên là hệ bánh xe chạy trên cánh dưới của I thay vì chạy trên ray. Thiết bị có sức nâng thiết kế là 5 tấn. Sự khác biệt lớn nhất giữa cầu trục treo dầm đôi và dầm đơn nằm ở vị trí đặt pa lăng. Ở hệ dầm đôi, pa lăng được đặt ngồi phía trên lưng hai dầm chính.

Trong quá trình nâng hạ vật nặng, phần móc cẩu sẽ được đưa lên cao sát với đáy dầm mái, nhằm tăng thêm chiều cao nâng của vật trong không gian thực tế của nhà xưởng.

Do cơ chế chạy treo bên dưới, cầu trục có thể di chuyển áp sát vào vách tường nhà xưởng. Điều này giúp bạn tận dụng được các khoảng không gian sát mép tường để đặt máy móc hoặc hàng hóa, nơi mà các loại cầu trục có cột đỡ hoặc cầu trục chạy trên ray không thể với tới được.

Phân loại cầu trục treo dầm đôi 5 tấn phổ biến

Dựa trên kinh nghiệm thực tế, tôi thường chia cầu trục treo dầm đôi 5 tấn theo các loại sau đây:

Phân loại theo pa lăng (Thiết bị nâng chính)

Việc lựa chọn pa lăng quyết định trực tiếp đến tốc độ và độ bền của toàn bộ hệ thống nâng hạ. Đối với tải trọng 5 tấn, tôi thường tư vấn sử dụng pa lăng điện với 2 dòng cơ bản như sau:

• Pa lăng cáp điện dầm đôi: Đây là loại phổ biến nhất cho tải trọng 5 tấn. Thiết bị vận hành ổn định, tốc độ nâng nhanh và phù hợp cho các nhà xưởng có cường độ làm việc cao.
• Pa lăng xích điện: Thường dùng cho các yêu cầu nâng hạ cần độ chính xác cao khi đặt tải hoặc trong các không gian cực kỳ hạn chế về chiều cao.

Phân loại theo chế độ làm việc

Tùy vào tần suất sử dụng trong ngày, tôi sẽ tính toán để tư vấn cấp độ làm việc phù hợp nhằm tránh quá tải động cơ.

• Chế độ làm việc nhẹ (M3): Sử dụng cho các xưởng bảo trì, trạm bơm hoặc nơi chỉ nâng hàng vài lần trong ngày.
• Chế độ làm việc trung bình (M4 – M5): Dùng cho các xưởng sản xuất, lắp ráp linh kiện hoạt động 1-2 ca/ngày. Đây là phân khúc khách hàng của tôi lựa chọn nhiều nhất.
• Chế độ làm việc nặng (M6): Dành cho các dây chuyền sản xuất liên tục với tần suất nâng hạ dày đặc.

Phân loại theo phương thức điều khiển

Cách thức điều khiển không chỉ ảnh hưởng đến tính tiện dụng mà còn là yếu tố an toàn then chốt cho người lao động.

• Tay bấm có dây: Được kết nối trực tiếp vào tủ điện dầm chính bằng cáp điều khiển. Đây là phương án kinh tế, phù hợp khi người điều khiển có thể đứng gần vật nâng.
• Điều khiển từ xa (Remote): Sử dụng sóng vô tuyến giúp người vận hành linh hoạt chọn vị trí đứng quan sát tốt nhất, giữ khoảng cách an toàn với vật nâng 5 tấn.
• Điều khiển tay gạt (Joystick): Thường tích hợp trên các cabin hoặc bộ điều khiển từ xa cao cấp, cho phép điều khiển đa cấp tốc độ, giúp việc khởi động và dừng lại của cầu trục treo êm ái hơn, tránh rung lắc dầm.

Phân loại theo môi trường sử dụng

Môi trường làm việc sẽ quyết định lớp sơn phủ và tiêu chuẩn bảo vệ của các thiết bị điện tích hợp trên cầu trục.

• Môi trường tiêu chuẩn: Áp dụng cho các nhà xưởng cơ khí, kho thành phẩm thông thường với điều kiện nhiệt độ và độ ẩm tiêu chuẩn.
• Môi trường đặc thù: Bao gồm các dòng cầu trục treo dành cho phòng sạch (sản xuất thực phẩm, điện tử), môi trường chống cháy nổ (kho xăng dầu, hóa chất), hoặc môi trường có hơi axit gây ăn mòn cao.

Ưu điểm khác biệt của cầu trục treo dầm đôi so với dầm đơn

Cùng tải trọng 5 tấn, tại sao doanh nghiệp chọn cầu trục treo dầm đôi thay vì dầm đơn? Cùng Tuấn Cầu Trục phân tích những ưu điểm nổi bật của thiết bị này.

Tối ưu chiều cao nâng hạ

Ở cầu trục dầm đơn, palang được treo dưới dầm chính, làm mất đi một khoảng không gian đáng kể. Ngược lại, cầu trục treo dầm đôi thiết kế palang đặt ngồi trên lưng hai dầm chính. Điều này giúp móc cẩu có thể kéo sát lên đáy dầm mái. Đối với những nhà xưởng trần thấp, đây là ưu điểm nổi bật để có thể xếp chồng hàng hóa cao hơn.

Triệt tiêu rung lắc và độ võng dầm

Với tải trọng 5 tấn, nếu dùng dầm đơn, khi palang di chuyển ra giữa khẩu độ thường xảy ra hiện tượng võng và rung lắc ngang. Hệ dầm đôi với hai dầm song song giúp phân tán lực đều hơn, khung cầu trục trở nên cứng vững, giúp việc di chuyển khối hàng 5 tấn cực kỳ êm ái và chính xác.

Tính thẩm mỹ hiện đại và chuyên nghiệp

Về mặt thị giác, hệ cầu trục treo dầm đôi nhìn rất gọn gàng và cân đối. Toàn bộ thiết bị nằm ép sát trần nhà, tạo cảm giác không gian xưởng thông thoáng, hiện đại, rất phù hợp với các nhà máy sản xuất linh kiện điện tử hoặc dược phẩm.

Bảng so sánh ưu và nhược điểm: Cầu trục treo dầm đôi với dầm đơn tải trọng 5 tấn

Để bạn đọc có cái nhìn tổng thể nhất, tôi lập bảng so sánh chi tiết cầu trục treo dầm đơn, dầm đôi dưới đây:

Tiêu chí	Cầu trục treo dầm đôi 5 tấn	Cầu trục treo dầm đơn 5 tấn
Chiều cao nâng	Tối ưu nhất (Móc cẩu sát trần)	Bị hạn chế (Mất khoảng 1m – 1.5m)
Độ ổn định	Rất cao, không rung lắc	Dễ bị võng và rung lắc khi tải nặng
Khẩu độ	60, 70m hoặc cao hơn	Thường chỉ dưới 30m
Giá thành	Cao hơn khoảng 15-25%	Thấp hơn, tiết kiệm chi phí ban đầu
Lắp đặt	Phức tạp, yêu cầu độ chính xác cao	Đơn giản hơn
Sửa chữa, bảo dưỡng	Dễ dàng hơn do có thể lắp lan can, sàn thao tác	Phức tạp hơn

Nhược điểm của cầu trục treo dầm đôi 5 tấn từ góc nhìn kỹ thuật

Dù có nhiều ưu điểm, nhưng với tư cách một kỹ sư hiện trường, tôi phải thẳng thắn chia sẻ những thách thức kỹ thuật mà bạn cần đối mặt khi chọn hệ treo này.

Yêu cầu kết cấu nhà xưởng rất vững chắc

Đây là điểm quan trọng nhất. Cầu trục thông thường truyền lực nén xuống cột, còn cầu trục treo lại truyền lực kéo xuống dầm kèo mái. Nếu hệ kèo mái không được thiết kế để chịu thêm tải trọng 5 tấn cộng với trọng lượng bản thân thiết bị (khoảng 2-3 tấn nữa), nguy cơ sập mái là rất cao. Bạn thường phải tốn thêm chi phí gia cường kết cấu thép.

Chi phí đầu tư hệ dầm đỡ ray cao

Do cấu tạo bánh xe dầm biên chạy trên cánh dưới dầm I, nên dầm đỡ ray phải là loại thép đúc chịu lực tốt, độ phẳng bề mặt cao. Bạn không thể dùng các loại dầm thép gia công rẻ tiền vì bánh xe sẽ nhanh mòn hoặc gây kẹt ray khi di chuyển.

Độ khó trong thi công và cân chỉnh

Lắp đặt cầu trục treo đòi hỏi kỹ thuật viên phải làm việc hoàn toàn trên cao, cân chỉnh hai đường ray treo sao cho tuyệt đối song song và cùng cốt cao độ. Chỉ cần sai lệch 5mm, cầu trục sẽ bị bó bánh xe, động cơ di chuyển sẽ nóng và cháy chỉ sau vài tháng sử dụng.

Bảo trì, bảo dưỡng phức tạp hơn

Việc tiếp cận hệ thống bánh xe dầm biên ở phía trên cao, sát trần nhà xưởng thường khó khăn hơn so với các dòng cầu trục đặt trên vai cột. Đội ngũ bảo trì cần có thiết bị xe nâng người hoặc giáo chuyên dụng để kiểm tra định kỳ.

Lời khuyên từ chuyên gia: Nếu xưởng của bạn có cao độ thông thủy thoải mái, tôi khuyên nên dùng cầu trục dầm biên đặt trên vai cột để tiết kiệm chi phí. Nhưng nếu xưởng thấp, cần không gian sạch và hiện đại, nâng hạ sát vách tường, hãy chọn cầu trục treo dầm đôi 5 tấn và đặc biệt chú trọng vào khâu gia cố mái.

Cấu tạo và nguyên lý hoạt động của cầu trục treo dầm đôi

Với cầu trục treo dầm đôi, sự phức tạp nằm ở cách phối hợp giữa dầm chính và hệ thống dầm biên treo ngược. Dưới đây là các thành phần cấu tạo chính cũng như nguyên lý hoạt động cơ điện đơn giản của thiết bị này:

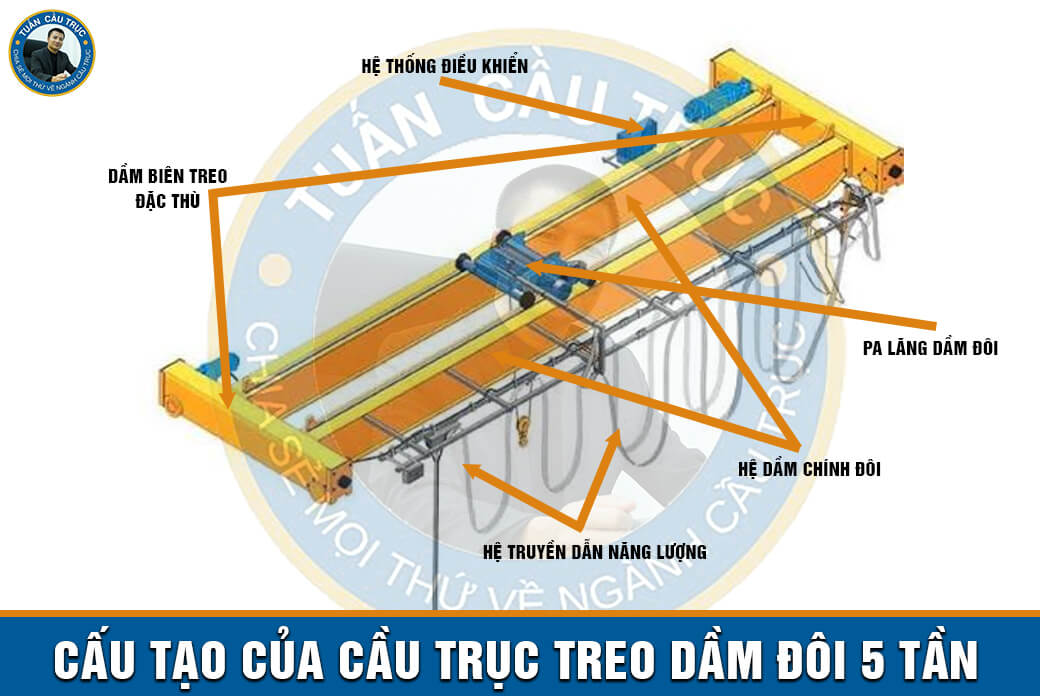

Cấu tạo chi tiết cầu trục treo dầm đôi

Một bộ cầu trục treo dầm đôi 5 tấn tiêu chuẩn được cấu thành từ 5 cụm chi tiết chính:

Hệ dầm chính đôi:

Được thiết kế với hai dầm thép (dạng hộp, dạng I hoặc dạng không gian) song song. Vật liệu thường dùng là thép tấm chuyên dụng Q345B/ Q235/ CT3/ SS400 có khả năng chịu uốn cao. Dầm chính có thể thiết kế dạng công xôn để tăng đường chạy cho pa lăng.

Dầm biên treo đặc thù:

Khác với loại cầu trục đặt trên ray, dầm biên cầu treo được lắp ngược. Cụm bánh xe được thiết kế dạng kẹp hoặc tì sát vào cánh dưới của dầm I chạy dọc. Mỗi dầm biên tích hợp một động cơ giảm tốc giúp cầu trục tịnh tiến dọc nhà xưởng.

Pa lăng dầm đôi (Xe con đặt trên):

Pa lăng được đặt ngồi trên đường ray hàn sẵn dọc theo hai dầm chính. Cấu tạo này giúp móc cẩu thu ngắn khoảng cách với trần nhà, tối ưu chiều cao nâng hơn hẳn loại treo dưới dầm đơn.

Hệ thống điều khiển:

Hệ thống này gồm có:

• Tủ điện: Chứa biến tần (Inverter) – thành phần bắt buộc phải có cho hệ 5 tấn để khởi động mềm. Nó giúp triệt tiêu hiện tượng văng tải khi bắt đầu di chuyển.
• Thiết bị an toàn: Gồm giới hạn hành trình 4 hướng, giới hạn tải trọng (ngắt điện khi nâng quá 5 tấn), còi hú và đèn nháy báo hiệu.

Hệ truyền dẫn năng lượng:

Hệ cấp điện ngang,dọc của cầu trục treo dầm đôi tương đương như các hệ cầu trục, cổng trục thông thường với các thành phần cơ bản gồm:

• Điện ngang: Dùng cáp dẹt kiểu sâu đo chạy trong máng C inox, cấp điện cho pa lăng.
• Điện dọc: Dùng thanh dẫn an toàn 3P (nhựa bọc đồng) chạy dọc theo ray treo để cấp nguồn tổng.

Nguyên lý hoạt động cầu trục treo dầm đôi 5 tấn

Là thiết bị cơ điện chuyên dụng, cầu trục treo dầm đôi vận hành theo “4 phương 8 hướng”, tương tự các hệ thống cầu trục, cổng trục khác. Về mặt kỹ thuật, thiết bị này dịch chuyển hàng hóa thông qua 3 cơ cấu chuyển động độc lập gồm có:

Cơ cấu nâng hạ (Vận hành theo trục đứng)

Đây là quá trình chuyển hóa điện năng thành lực kéo để thay đổi độ cao của vật nặng 5 tấn:

• Điều khiển: Khi bạn thao tác trên tay bấm hoặc điều khiển từ xa, khởi động từ trong tủ điện sẽ đóng tiếp điểm. Tùy vào nút bấm mà dòng điện được cấp để động cơ quay thuận (nâng lên) hoặc quay ngược (hạ xuống).
• Truyền động: Động cơ điện 3 pha tạo ra momen xoắn, truyền qua hộp giảm tốc. Tại đây, tốc độ quay được giảm xuống nhưng lực kéo được tăng lên gấp nhiều lần để nhấc bổng khối hàng 5 tấn.
• Thực thi: Lực từ hộp giảm tốc làm quay tang cuốn, thực hiện việc thu hoặc nhả cáp thép. Thông qua cụm puly và móc cẩu, vật nặng sẽ di chuyển theo chiều thẳng đứng.
• An toàn: Phanh điện từ là bộ phận then chốt. Khi bạn buông nút điều khiển hoặc khi mất điện, lò xo phanh sẽ ép chặt má phanh vào trục động cơ, giữ vật nặng cố định trên không trung, ngăn chặn hiện tượng rơi tự do.

Cơ cấu di chuyển xe con (Vận hành theo phương ngang dầm chính)

Ở hệ dầm đôi, xe con (pa lăng) di chuyển trên đỉnh hai dầm chính:

• Vận hành: Động cơ di chuyển trên xe con nhận tín hiệu và truyền lực đến các bánh xe.
• Chuyển động: Các bánh xe này lăn trực tiếp trên đường ray được hàn cố định phía trên lưng dầm chính.
• Đặc điểm kỹ thuật: Khác với dầm đơn là chạy ở cánh dưới, xe con dầm đôi chạy phía trên nên độ ổn định cao hơn, triệt tiêu được hiện tượng rung lắc ngang khi xe con khởi động hoặc dừng lại. Hệ thống phanh điện từ giúp xe con dừng chính xác vị trí cần đặt tải.

Cơ cấu di chuyển cầu trục (Vận hành theo phương dọc nhà xưởng)

Toàn bộ hệ thống dầm chính và xe con sẽ chạy dọc theo nhà xưởng nhờ hai động cơ lắp ở dầm biên treo:

• Khởi động: Biến tần cấp điện đồng thời cho hai động cơ dầm biên. Việc dùng biến tần là bắt buộc để hai đầu dầm chạy cùng tốc độ, tránh hiện tượng dầm bị chéo hoặc vặn gây kẹt bánh xe trên ray treo I.
• Tịnh tiến: Cụm bánh xe dầm biên ép sát vào cánh dưới của ray I (đã treo sát trần) và lăn đi. Quá trình này diễn ra êm ái nhờ sự điều tiết tần số của biến tần, giúp giảm tải trọng động tác động lên kết cấu mái.
• Dừng lại: Khi ngắt lệnh, phanh điện từ ở hai đầu dầm biên sẽ hãm đồng bộ, giúp cầu trục dừng lại mà không bị trôi theo quán tính.

Khi vận hành cơ cấu nâng hạ, 3 chuyển động này phối hợp để người điều khiển đưa móc cẩu tiếp cận sát vách tường, bao phủ toàn bộ không gian hoạt động. Đặc biệt, đối với hệ dầm đôi, bạn có thể đưa hàng lên cao hơn và giữ hàng ổn định hơn so với hệ dầm đơn.

Thông số kỹ thuật cầu trục treo dầm đôi 5 tấn

Để đảm bảo hệ thống vận hành an toàn và đạt hiệu suất cao nhất, việc nắm rõ các chỉ số kỹ thuật là điều bắt buộc. Dưới đây là bảng thông số chi tiết cho dòng cầu trục treo dầm đôi sức nâng 5.000 kg (5 tấn) mà tôi thường triển khai cho khách hàng:

Thông số kỹ thuật	Chi tiết kỹ thuật	Ghi chú từ chuyên gia
Sức nâng định mức (SWL)	5 tấn (5.000 kg)	Không vận hành quá tải trọng này.
Khẩu độ dầm (Span)	5m – 70m	Tùy chỉnh theo nhịp xưởng thực tế.
Chiều cao nâng hạ	6m, 9m, 12m	Tối ưu nhờ thiết kế pa lăng đặt trên dầm.
Tốc độ nâng hạ	3.7 – 5.0 m/phút	Có thể dùng loại 1 tốc độ hoặc 2 tốc độ.
Tốc độ di chuyển xe con	12.5 – 20 m/phút	Tích hợp biến tần giúp chạy êm, không giật.
Tốc độ di chuyển cầu trục	20 – 30 m/phút	Điều khiển bằng biến tần để bảo vệ kết cấu mái.
Điện áp nguồn	3 pha, 380V, 50Hz	Phù hợp với lưới điện công nghiệp Việt Nam.
Chế độ làm việc	FEM 2m / ISO M5	Phù hợp cho xưởng sản xuất cường độ trung bình.

Ứng dụng thực tế: Cầu trục treo dầm đôi 5 tấn lắp ở đâu hiệu quả nhất?

Tôi từng nhận rất nhiều câu hỏi thực tế của khách hàng: “Với tải trọng 5 tấn, liệu cầu trục treo dầm đôi có phải là giải pháp tốt nhất?”. Từ góc nhìn thực tế, tôi luôn nhấn mạnh rằng, không có cầu trục nào tốt nhất, chỉ có cầu trục phù hợp nhất với nhà xưởng của bạn.

Tôi đánh giá những ngành nghề sau nếu ứng dụng cầu trục treo dầm đôi 5 tấn có thể tối ưu hóa hoạt động nâng hạ, tăng hiệu suất làm việc:

Ngành cơ khí chế tạo

Trong ngành này, việc nâng hạ các bộ khuôn nặng hoặc phôi thép lên máy CNC đòi hỏi độ ổn định tuyệt đối. Cầu trục treo dầm đôi giúp triệt tiêu rung lắc dọc và ngang, đảm bảo an toàn cho các thiết bị đắt tiền.

Một số doanh nghiệp điển hình tôi đã tư vấn và thấy rất phù hợp với hệ thống này:

• Công ty TNHH Thương mại Linh kiện Khuôn mẫu Gia Minh (MST: 2301293829) tại Khu phố Giang Liễu, Phường Phương Liễu, Thị xã Quế Võ, Tỉnh Bắc Ninh.
• Công ty TNHH MTV Khuôn mẫu Gia Hưng (MST: 0318304176) tại 29/4/1 Đường 5, Tổ 6, Khu phố 5, Phường Trường Thọ, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Ngành tự động hóa

Đặc thù của ngành này là các dây chuyền lắp ráp phức tạp, cần giải phóng không gian phía dưới để robot và công nhân thao tác. Việc treo cầu trục lên mái giúp xưởng thông thoáng và hiện đại hơn.

Các công ty trong lĩnh vực này có thể tối ưu hóa xưởng sản xuất với cầu trục treo dầm đôi:

• Công ty TNHH Cơ khí và Tự động hóa Mtech (MST: 0901179031) tại Xóm 5, Xã Đông Kết, Huyện Khoái Châu, Tỉnh Hưng Yên.
• Công ty TNHH Giải pháp Số hóa và Tự động hóa HVDNA (MST: 0801382061) tại Số 5, Khu 19, Quốc lộ 5A, Thị trấn Lai Cách, Huyện Cẩm Giàng, Tỉnh Hải Dương.

Ngành xây dựng và vật liệu

Tại các kho chứa vật liệu cao cấp, nơi hàng hóa thường được xếp chồng lên cao để tối ưu diện tích, cầu trục treo dầm đôi với khả năng đưa móc cẩu sát trần là lựa chọn không thể thay thế.

Ví dụ điển hình cho các đơn vị cần hệ thống bốc xếp chuyên nghiệp:

• Công ty TNHH Sản xuất Thương mại Dịch vụ An Đại Hưng (MST: 0302320133) tại 336 Võ Văn Kiệt, Phường Cô Giang, Quận 1, Thành phố Hồ Chí Minh.
• Công ty Cổ phần Đầu tư Phát triển Trung Hiếu (MST: 3702236763) tại Số 220/64B, Huỳnh Văn Lũy, Khu phố 7, Phường Phú Lợi, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Ngành tôn, nhôm

Các thanh nhôm hoặc cuộn tôn 5 tấn có kích thước dài, rất dễ bị va quẹt nếu không gian nâng hạ chật hẹp. Hệ treo dầm đôi chạy sát vách giúp việc vận chuyển các kiện hàng này trở nên linh hoạt và an toàn hơn.

Các xưởng sản xuất tôn nhôm sẽ vận hành trơn tru hơn với giải pháp này:

• Công ty TNHH Nhôm kính Phúc An (MST: 2500689670) tại Thôn Vân Tập, Xã Vân Hội, Huyện Tam Dương, Tỉnh Vĩnh Phúc.
• Công ty TNHH Thương mại và Sản xuất Nhôm kính Tuấn Anh (MST: 80138188) tại Số 42 Phố Đồng Tâm, Thôn Đồng Văn, Thị trấn Phú Thái, Huyện Kim Thành, Tỉnh Hải Dương.

Lời khuyên từ chuyên gia: Trên đây chỉ là những ví dụ điển hình một số ngành nghề có thể ứng dụng cầu trục treo dầm đôi 5 tấn. Thực tế, thiết bị này còn phù hợp với rất nhiều lĩnh vực khác như bao bì, gỗ, điện tử,… Tôi luôn nhấn mạnh đến việc khảo sát nhà xưởng, kiểm tra kết cấu mái trước khi triển khai giải pháp này.

Quy trình lắp đặt và kiểm định cầu trục treo dầm đôi 5 tấn chuẩn chuyên gia

Nhiều năm tư vấn, triển khai giải pháp nâng hạ, tôi thấu hiểu rằng: Cầu trục chỉ vận hành tốt nhất khi được lắp đặt chuẩn kỹ thuật và kiểm định đúng quy trình. Đây là điều mà bất kỳ chủ đầu tư nào cũng không thể bỏ qua nhằm đảm bảo chất lượng của thiết bị.

Với cầu trục treo dầm đôi 5 tấn, việc lắp đặt dầm biên đặc biệt phức tạp, đòi hỏi sự tỉ mẩn và tay nghề cao của đội ngũ thi công. Toàn bộ tải trọng 5 tấn cộng với trọng lượng thiết bị đều dồn lên hệ dầm kèo mái. Chỉ cần một sai số nhỏ trong lắp đặt sẽ dẫn đến hiện tượng bó bánh xe hoặc nguy hiểm hơn là biến dạng kết cấu nhà xưởng. Dưới đây là quy trình lắp đặt và kiểm định khắt khe mà tôi đang áp dụng.

Giai đoạn 1: Khảo sát kỹ thuật và gia cường kết cấu

Trước khi đưa bất kỳ thiết bị nào lên cao, việc đánh giá khả năng chịu lực của khung nhà xưởng là điều kiện tiên quyết để đảm bảo an toàn cho toàn bộ công trình.

• Tính toán lực kéo: Kỹ sư phải tính toán xem dầm I treo có chịu được tổng tải trọng (tải nâng 5 tấn + trọng lượng xe con + trọng lượng dầm chính) hay không.
• Gia cường mái: Nếu kết cấu cũ không đủ bền, chúng tôi phải tiến hành gia cố thêm các thanh chống chéo hoặc tăng cứng cho dầm kèo tại các điểm treo ray nhằm triệt tiêu độ rung và độ võng.

Giai đoạn 2: Lắp đặt hệ ray treo và dầm biên

Độ chính xác của hệ thống đường chạy dọc quyết định tới 90% độ êm ái và tuổi thọ của bánh xe cầu trục sau này.

• Treo ray I đường chạy: Sử dụng các bộ kẹp ray chuyên dụng để cố định dầm I vào kèo mái. Tôi yêu cầu thợ phải dùng máy cân bằng laser để đảm bảo hai đường ray treo tuyệt đối song song và cùng cốt cao độ.
• Lắp dầm biên: Đưa cụm dầm biên treo lên ray. Các bánh xe phải kẹp khít vào cánh dưới dầm I nhưng vẫn đảm bảo có độ hở kỹ thuật để không bị kẹt khi dầm thép có sự co giãn nhiệt theo mùa.

Giai đoạn 3: Lắp dựng dầm chính và thiết bị nâng (pa lăng/ xe con)

Đây là bước hình thành nên bộ khung chính của thiết bị, đòi hỏi sự phối hợp nhịp nhàng giữa đội ngũ thợ cơ khí và thợ điện.

• Cẩu lắp dầm chính: Hai dầm chính được nhấc lên và kết nối với dầm biên thông qua hệ thống bu lông cường độ cao (thường là bu lông 8.8 hoặc 10.9).
• Đặt pa lăng: Pa lăng dầm đôi được cẩu đặt ngồi lên phía trên đường ray của hai dầm chính. Sau đó, tiến hành lắp các bộ phận chặn đầu để xe con không chạy quá hành trình.
• Hệ thống điện: Lắp đặt hệ điện ngang máng C và hệ điện dọc thanh dẫn an toàn. Cần kiểm tra kỹ các đầu cốt dây điện để tránh tình trạng lỏng lẻo gây chập cháy do rung động trong quá trình vận hành.

Giai đoạn 4: Kiểm định an toàn và thử tải

Bước cuối cùng này là lời xác nhận về chất lượng thiết bị bằng các số liệu thực tế, đảm bảo cầu trục đủ điều kiện vận hành trước pháp luật và an toàn lao động.

• Kiểm tra hồ sơ kỹ thuật: Bao gồm chứng chỉ vật liệu, lý lịch thiết bị và bằng cấp của thợ vận hành.
• Thử tải tĩnh (125% tải định mức): Treo tải 6.25 tấn ở vị trí giữa dầm trong 10 phút để kiểm tra độ võng và độ bền của kết cấu thép.
• Thử tải động (110% tải định mức): Nâng tải 5.5 tấn và vận hành thử tất cả các cơ cấu (nâng hạ, di chuyển ngang, di chuyển dọc) để kiểm tra tính ổn định của phanh và động cơ.
• Cấp phép: Sau khi đạt tất cả các thông số, cơ quan kiểm định sẽ cấp tem và biên bản kiểm định an toàn có thời hạn (thường là 1 – 2 năm).

Lời khuyên từ chuyên gia: Nhiều đơn vị thường bỏ qua bước khảo sát lực bền mái mà lắp ngay cầu trục treo 5 tấn. Điều này rất nguy hiểm vì mái nhà xưởng thường chỉ được thiết kế để chịu tải gió và tôn lợp. Hãy yêu cầu đơn vị lắp đặt cung cấp bản tính toán kết cấu bằng phần mềm chuyên dụng trước khi ký hợp đồng thi công.

Báo giá cầu trục treo dầm đôi 5 tấn & Chi phí phát sinh

Làm việc với hàng nghìn khách hàng, tôi luôn hiểu rằng chi phí là yếu tố quyết định để bạn xuống tiền đầu tư. Tuy nhiên, con số chưa nói lên tất cả, điều quan trọng là hiệu suất hoạt động cũng như an toàn của nhà xưởng.

Báo giá cầu trục treo dầm đôi 5 tấn mới nhất 2026

Giá của một bộ cầu trục treo 5 tấn không cố định mà phụ thuộc vào nhiều nguyên nhân như biến động thị trường, chi tiết phụ kiện, kết cấu nhà xưởng,…

Khoảng giá đầu tư tham khảo

Tổng mức đầu tư cho một hệ thống hoàn thiện thường dao động dựa trên quy mô và yêu cầu kỹ thuật của từng nhà xưởng.

Hiện nay, để lắp đặt một hệ cầu trục treo dầm đôi 5 tấn trọn gói (bao gồm thiết bị, kết cấu thép, lắp đặt và kiểm định), mức giá thường nằm trong khoảng từ 300 triệu đến dưới 800 triệu đồng. Những bộ có khẩu độ ngắn (dưới 10m) và đường chạy ngắn sẽ nằm ở mức giá thấp, trong khi các hệ thống có khẩu độ rộng trên 20m và đường chạy dài dọc nhà xưởng sẽ có mức giá cao hơn do tốn nhiều vật tư thép và công lắp dựng.

Các yếu tố tác động đến ngân sách

Ngoài khoảng giá chung, chi phí cuối cùng sẽ thay đổi dựa trên các yêu cầu kỹ thuật cụ thể sau:

• Khẩu độ và chiều dài đường chạy: Đây là yếu tố quyết định khối lượng thép chế tạo. Khẩu độ càng rộng, dầm chính càng phải lớn và dày để đảm bảo không bị võng khi nâng đủ 5 tấn.
• Thương hiệu palang (thiết bị nâng): Các dòng palang từ Nhật Bản (Hitachi, Mitsubishi) luôn có giá cao hơn so với Hàn Quốc (Sungdo, KG), Trung Quốc hay các dòng liên doanh.
• Chiều cao nâng hạ: Chiều cao nâng càng lớn thì dây cáp (hoặc xích) càng dài, dẫn đến kích thước tang cuốn của palang phải lớn hơn, làm tăng giá thành thiết bị.
• Tốc độ vận hành: Các yêu cầu về tốc độ nâng nhanh hoặc sử dụng động cơ hai cấp tốc độ (nhanh/chậm) sẽ có mức giá cao hơn các loại tốc độ đơn tiêu chuẩn.
• Hệ thống điều khiển: Việc lắp thêm biến tần để khởi động mềm, triệt tiêu rung lắc hoặc sử dụng điều khiển từ xa cao cấp sẽ cộng thêm một khoản chi phí nhất định.
• Địa điểm lắp đặt: Khoảng cách vận chuyển dầm thép từ xưởng sản xuất đến công trình và điều kiện thi công (không gian hẹp, làm việc trên cao) cũng tác động đến phí nhân công và thuê thiết bị hỗ trợ.

Các chi phí phát sinh thường gặp

Trong 10 công trình lắp cầu trục treo, có đến 7-8 công trình phát sinh chi phí ngoài dự toán thiết bị. Đây là những khoản bạn cần nắm rõ để chuẩn bị ngân sách.

• Chi phí gia cố kết cấu mái nhà xưởng: Hầu hết các nhà xưởng tiền chế thông thường chỉ tính toán cho tải trọng mái tôn và gió. Khi treo hệ dầm đôi 5 tấn, lực kéo tại các điểm treo rất lớn. Tùy vào hiện trạng, bạn có thể phải chi trả thêm cho việc gia cường thanh chống chéo, tăng cứng bản mã kèo hoặc lắp thêm hệ cột phụ để đỡ dầm ray nếu kèo mái hiện tại không đủ khả năng chịu lực.
• Chi phí thiết bị hỗ trợ lắp đặt tại công trường: Nếu mặt bằng nhà xưởng hạn chế, không gian thi công chật hẹp, đơn vị lắp đặt buộc phải thuê xe cẩu chuyên dụng hoặc xe nâng người để thi công trên cao. Khoản phí này phụ thuộc vào thời gian thi công thực tế và độ khó của mặt bằng lắp đặt.
• Chi phí hạ tầng điện nguồn: Nhiều xưởng cũ có dây nguồn tổng quá nhỏ hoặc trạm biến áp không đủ tải. Bạn có thể cần tính thêm chi phí thay thế dây cáp nguồn tổng từ trạm về vị trí cầu trục hoặc lắp đặt thêm các thiết bị bảo vệ điện lưới để tránh làm hư hỏng biến tần và động cơ.

Lời khuyên từ chuyên gia: Đừng bao giờ chọn đơn vị chỉ báo giá thiết bị mà không đi khảo sát thực tế nhà xưởng. Một người làm nghề lâu năm như tôi luôn nhìn vào hệ kèo mái cũng như phân tích chi tiết đặc thù hàng hóa và nhà xưởng trước khi có báo giá chính xác. Nếu mái yếu mà vẫn cố lắp, hậu quả sẽ cực kỳ nguy hiểm.

Câu hỏi thường gặp về cầu trục treo dầm đôi 5 tấn

Dưới đây là những giải đáp dựa trên kinh nghiệm thực chiến giúp bạn có cái nhìn thực tế hơn trước khi lắp đặt thiết bị.

Câu 1: Nhà xưởng mái tôn khung thép tiền chế thông thường có lắp được cầu trục treo 5 tấn không?

Trả lời:

Có thể lắp được, nhưng bắt buộc phải khảo sát và gia cường. Kết cấu mái tôn thông thường chỉ chịu được tải trọng bản thân và áp lực gió. Khi treo thêm hệ thống 5 tấn, lực kéo tập trung lên kèo mái rất lớn. Tôi thường phải tư vấn khách hàng lắp thêm hệ thống thanh chống, tăng cứng bản mã hoặc bổ sung cột phụ để đảm bảo an toàn tuyệt đối, tránh hiện tượng võng hoặc sập mái.

Câu 2: Tại sao chi phí lắp đặt cầu trục treo lại thường cao hơn cầu trục chạy trên vai cột?

Trả lời:

Có 3 lý do kỹ thuật chính:

• Hệ dầm đỡ ray I treo yêu cầu thép đúc chất lượng cao và kỹ thuật gia công phức tạp hơn ray vuông.
• Quy trình lắp đặt trên cao sát mái đòi hỏi thiết bị nâng chuyên dụng và nhân công có tay nghề cao.
• Chi phí gia cố kết cấu mái xưởng để đủ khả năng chịu tải thường chiếm một khoản ngân sách đáng kể.

Câu 3: Bánh xe dầm biên chạy treo như vậy có nhanh bị mòn hoặc trượt ray không?

Trả lời:

Nếu được tính toán đúng kỹ thuật thì không. Bánh xe dầm biên treo được tôi thiết kế có vành lăn tôi cứng và kích thước khớp với cánh dưới dầm I. Để tránh hiện tượng trượt ray hoặc mòn vẹt, tôi luôn lắp thêm biến tần cho động cơ di chuyển. Biến tần giúp cầu trục khởi động mềm, không bị giật, từ đó giảm ma sát trượt và bảo vệ bề mặt ray treo bền bỉ hơn.

Câu 4: Chiều cao nâng hạ thực tế của cầu trục treo dầm đôi được tính như thế nào?

Trả lời:

Đây là ưu điểm của hệ dầm đôi. Chiều cao nâng hạ được tính từ mặt sàn đến điểm cao nhất của móc cẩu khi thu hết cáp. Vì pa lăng đặt “ngồi” trên lưng hai dầm chính, nên móc cẩu có thể kéo sát lên tới đáy dầm chính. Thực tế, hệ dầm đôi giúp bạn có thêm khoảng 0.8m đến 1.2m chiều cao nâng so với việc dùng hệ cầu trục treo dầm đơn cùng kích thước.

Câu 5: Bao lâu thì cần bảo trì định kỳ cho hệ thống cầu trục treo 5 tấn?

Trả lời:

Theo kinh nghiệm của tôi, với cường độ làm việc trung bình, bạn nên bảo trì 6 tháng một lần. Riêng với hệ treo, cần đặc biệt kiểm tra các bộ phận:

• Độ chặt của các bu lông kẹp ray treo trên mái.
• Tình trạng mòn của bánh xe dầm biên do chạy trên cánh dầm I.
• Hệ thống phanh điện từ và cáp thép pa lăng. Việc kiểm tra định kỳ giúp phát hiện sớm các dấu hiệu mỏi kết cấu, đảm bảo an toàn cho người lao động bên dưới.

Kinh nghiệm chọn đơn vị cung cấp cầu trục treo dầm đôi 5 tấn uy tín

Sau 15 năm tư vấn hàng nghìn dự án, tôi nhận thấy phần lớn sự cố cầu trục đến từ đơn vị cung cấp thiếu năng lực. Là đơn vị sản xuất trực tiếp tại Hà Nội với hàng trăm dự án thành công, tôi chia sẻ những tiêu chí vàng để bạn chọn đúng nhà cung cấp đáng tin cậy.

Để đánh giá một đơn vị có thực lực hay không, bạn cần nhìn vào thực tế sản xuất và những cam kết pháp lý của họ.

Năng lực sản xuất: Có nhà xưởng chế tạo trực tiếp

Một đơn vị uy tín phải sở hữu xưởng cơ khí với đầy đủ máy móc chuyên dụng như: máy cắt CNC, máy hàn cổng, máy phun cát làm sạch bề mặt thép và hệ thống cầu trục phục vụ sản xuất. Khi mua trực tiếp từ nhà sản xuất, bạn không chỉ nhận được mức giá gốc mà quan trọng hơn là họ nắm rõ từng chi tiết kỹ thuật, từng mối hàn trên dầm chính. Điều này giúp việc xử lý sự cố kỹ thuật sau này diễn ra nhanh chóng, chính xác.

Cam kết linh kiện: Đầy đủ CO/CQ, nói không với hàng bãi

Với tải trọng 5 tấn, tuyệt đối không nên sử dụng pa lăng hàng bãi (hàng cũ tân trang). Những thiết bị này tiềm ẩn nguy cơ mỏi kim loại, hỏng phanh đột ngột rất nguy hiểm. Đơn vị cung cấp uy tín phải trình được bộ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) của các hãng lớn như Sungdo, Hitachi hay KG. Từng mã seri trên thiết bị phải trùng khớp với giấy tờ nhập khẩu chính ngạch.

Chế độ hậu mãi: Bảo hành và bảo trì thực tế

Bạn nên ưu tiên những đơn vị có cam kết bảo hành rõ ràng từ 12 tháng trở lên. Tuy nhiên, điều quan trọng hơn là chế độ bảo trì định kỳ (thường là 6 tháng một lần). Trong những đợt bảo trì này, kỹ thuật viên sẽ kiểm tra độ mòn bánh xe, độ giãn cáp thép, kiểm tra dầu hộp số và siết lại các bu lông kết cấu. Một đơn vị tự tin vào chất lượng sản phẩm sẽ luôn sẵn sàng thăm khám thiết bị định kỳ cho khách hàng.

Tuấn Cầu Trục – Địa chỉ cung cấp cầu trục treo dầm đôi 5 tấn

Sở hữu xưởng sản xuất quy mô lớn tại KCN Phương Trung, Thanh Oai, Hà Nội, Tuấn Cầu Trục tự hào là một trong những đơn vị sản xuất cầu trục lớn nhất miền Bắc. Tuấn Cầu Trục cam kết mang đến giải pháp nâng hạ thực chất, không qua trung gian. Khi hợp tác cùng tôi, bạn sẽ nhận được giá trị khác biệt:

• Minh bạch quy trình: Bạn có thể đến trực tiếp xưởng để kiểm tra chất lượng phôi thép và quy trình hàn dầm trước khi sơn phủ.
• An tâm vận hành: Chế độ bảo hành chính hãng 12 tháng, tôi sẵn sàng hỗ trợ kỹ thuật tại hiện trường trong vòng 24h nếu có sự cố.
• Thiết bị chuẩn quốc tế: Toàn bộ linh phụ kiện từ Palang đến điều khiển đều nhập khẩu chính ngạch từ các hãng lớn như Sungdo, Juuko, Weihua,… với đầy đủ giấy tờ CO/CQ.

Kết luận:

Từ những phân tích trên có thể thấy đầu tư cầu trục treo dầm đôi 5 tấn là bài toán kinh tế lâu dài cho doanh nghiệp. Với sự đồng hành của Tuấn Cầu Trục, bạn không chỉ nhận được một thiết bị nâng hạ đạt chuẩn mà còn là sự an tâm tuyệt đối về chất lượng linh kiện và độ bền kết cấu. Liên hệ Tuấn Cầu Trục hôm nay để nhận tư vấn chi tiết về giải pháp nâng hạ phù hợp với nhà xưởng của bạn.

TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY

🌐 Website: https://tuancautruc.com/

 Hotline: 09 686 55 438

📺 Youtube: https://www.youtube.com/@tuancautruc

👍Facebook: https://www.facebook.com/tuancautruc

 Linkedin: https://www.linkedin.com/in/tuancautruc1980

 Blogspot: https://tuancautrucdl.blogspot.com/

 Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.

 Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.

Thông số kỹ thuật	Chi tiết kỹ thuật
Sức nâng định mức (SWL)	5 tấn (5.000 kg)
Khẩu độ dầm (Span)	5m – 70m
Chiều cao nâng hạ	6m, 9m, 12m
Tốc độ nâng hạ	3.7 – 5.0 m/phút
Tốc độ di chuyển xe con	12.5 – 20 m/phút
Tốc độ di chuyển cầu trục	20 – 30 m/phút
Điện áp nguồn	3 pha, 380V, 50Hz
Chế độ làm việc	FEM 2m / ISO M5
