Cổng Trục Chân Đế

Cổng trục chân đế là giải pháp nâng hạ linh hoạt, thường gặp ở các các ngành công nghiệp nặng như đóng tàu, xây dựng, khai thác mỏ, logistic và cảng biển với nhu cầu nâng hạ hàng hóa siêu trường siêu trọng. Với kinh nghiệm 15 năm trong lĩnh vực cầu trục, cổng trục, Tuấn Cầu Trục cung cấp trọn gói giải pháp tư vấn, thiết kế, thi công, lắp đặt cổng trục chân dế đảm bảo an toàn, hiệu quả, phù hợp tiêu chuẩn kiểm định hiện hành.

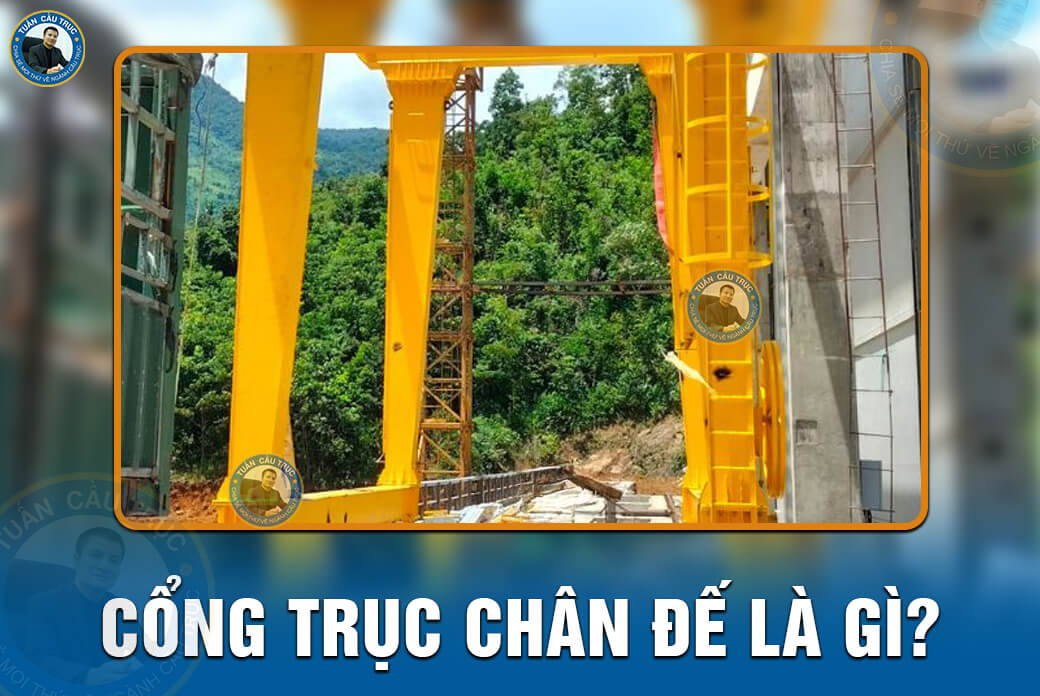

Cổng trục chân đế là gì? Vai trò trong ngành công nghiệp hiện đại

Cổng trục chân đế là thiết bị không thể thiếu đối với các kho bãi, nhà máy cần nâng hạ hàng hóa với tải trọng lớn và khẩu độ rộng. Việc hiểu rõ khái niệm, bản chất và tầm quan trọng của thiết bị này sẽ giúp các doanh nghiệp đưa ra lộ trình đầu tư bài bản, chính xác.

Định nghĩa cổng trục chân đế

Cổng trục chân đế (Portal Crane, hay còn gọi là cổng trục cổ cò, cần trục chân đế) là hệ thống nâng hạ đặc chủng, có kết cấu thép dạng cổng (chân đế), phía trên lắp đặt hệ thống cần quay. Thiết bị này có thể quay toàn vòng 3600 để bốc xếp hàng hóa trong phạm vi bán kính hoạt động của cần.

Đặc điểm nhận dạng cốt lõi của thiết bị này bao gồm:

• Kết cấu tự đứng: Có 4 chân trụ (thường là chân trụ đứng hoặc chân chữ A) tạo thành một khối cổng vững chắc, chịu tải trọng tới hàng trăm tấn.
• Cơ cấu di chuyển: Toàn bộ hệ thống chạy trên đường ray đặt trên mặt đất thay vì treo trên cao như cầu trục.
• Khoảng thông thủy lớn: Thiết kế chân đế cao tạo ra một “đường hầm” rộng rãi phía dưới, cho phép xe container, xe tải hoặc các phương tiện vận chuyển khác lưu thông qua lại ngay cả khi cổng trục đang hoạt động.
• Cơ cấu nâng và cần quay: Hệ thống điều khiển, cabin và cần quay được đặt tập trung trên đỉnh chân đế. Cần quay (cánh tay đòn) có khả năng thay đổi tầm với và góc quay linh hoạt để xử lý hàng hóa nặng từ vài tấn đến hàng trăm tấn.

Nổi bật với tính linh hoạt và khả năng chịu tải cực lớn, cần trục chân đế trở thành thiết bị chủ lực tại kho bãi ngoài trời, cảng đóng tàu, bến cảng,… Đặc thù phạm vi hoạt động của sản phẩm là không gian rộng, không thể lắp đặt hệ thống đường chạy trên cao như cầu trục.

Vai trò của cổng trục chân đế

Cổng trục chân đế mang lại những lợi ích rõ rệt đối với các nhà máy, kho bãi. Sản phẩm giúp nâng cao hiệu suất vận hành, giải phóng sức lao động và đảm bảo an toàn cho con người, hàng hóa.

• Giải pháp cho khu vực không có kết cấu nhà xưởng: Vai trò quan trọng nhất của cổng trục chân đế là khả năng hoạt động độc lập ở không gian ngoài trời hoặc trong các nhà kho tiền chế không có hệ thống cột chịu lực đủ mạnh để lắp cầu trục.
• Tối ưu hóa năng suất bốc xếp hàng nặng: Với những thiết bị có tải trọng lớn (như loại 50 tấn trở lên), cổng trục chân đế đảm bảo tính ổn định khi nâng hạ các kiện hàng siêu trường siêu trọng như dầm bê tông, máy móc công nghiệp hay thép cuộn.
• Linh hoạt trong quy hoạch mặt bằng: Nhờ việc di chuyển trên ray dưới mặt đất, doanh nghiệp có thể dễ dàng lắp đặt hoặc mở rộng đường ray để tăng phạm vi hoạt động của cổng trục chân đế mà không cần can thiệp vào kết cấu mái của nhà xưởng hiện hữu.
• Đảm bảo an toàn và tầm nhìn vận hành: Việc tích hợp cabin điều khiển trên cao giúp người vận hành có tầm nhìn bao quát toàn bộ khu vực dưới gầm cổng trục chân đế. Nhờ đó, người vận hành dễ dàng xử lý các tình huống bốc xếp hàng hóa một cách an toàn và chính xác nhất.
• Đầu tư hiệu quả, bền bỉ: Với kết cấu thép dày và được sơn phủ 03 lớp chống ăn mòn, cổng trục chân đế có thời gian sử dụng lâu dài. Thiết bị có thể chịu được tác động của thời tiết khắc nghiệt, giúp tối ưu chi phí khấu hao cho doanh nghiệp trong dài hạn.

Cấu tạo chi tiết của cổng trục chân đế

Để phù hợp với đặc thù bốc xếp hàng hóa tải trọng lớn tại các cầu cảng, cổng trục chân đế có cấu tạo tương tự cầu trục quay nhưng được thiết kế với kích thước và cường độ chịu lực vượt trội hơn.

Cùng Tuấn Cầu Trục tìm hiểu chi tiết về cấu tạo cổng trục chân đế trong phần chi tiết dưới đây:

Kết cấu chân đế

Đây là bộ phận nền tảng đóng vai trò chịu lực toàn bộ hệ thống và tạo không gian vận hành phía dưới mặt đất.

• Chân trụ: Gồm 4 chân trụ thép hình hộp hoặc dạng chữ A vững chãi, tạo thành một khối cổng tự đứng trên mặt bằng.
• Dầm ngang: Kết nối các chân trụ, tạo thành bệ đỡ kiên cố cho toàn bộ hệ thống mâm quay và thân cần trục phía trên.
• Cụm bánh xe di chuyển: Lắp dưới chân trụ, giúp toàn bộ hệ thống di chuyển dọc theo hệ thống ray đặt sát mặt đất hoặc cầu cảng.

Cụm cơ cấu quay và mâm quay

Bộ phận này đảm nhiệm chức năng kết nối linh hoạt, cho phép cần trục tiếp cận hàng hóa trong toàn bộ bán kính làm việc.

• Ổ bi xoay: Là khớp nối chịu lực cực lớn giữa chân đế cố định và phần thân cần quay phía trên.
• Vận hành: Sử dụng các mô tơ điện công suất cao kết hợp bánh răng truyền động để xoay cần toàn vòng 3600 một cách nhẹ nhàng và chính xác.

Cần quay

Cần quay (hay còn gọi là cần với, cánh tay đòn) là bộ phận vươn xa, trực tiếp thực hiện nhiệm vụ bốc xếp hàng hóa tại các vị trí khó tiếp cận như hầm tàu.

• Cấu tạo: Thường là kết cấu dàn thép lưới hoặc thép tấm hàn hộp để tối ưu trọng lượng và khả năng chịu uốn.
• Đặc điểm: Chiều dài cần được thiết kế với khẩu độ rộng, có khả năng thay đổi tầm với để xử lý hàng hóa nặng hàng trăm tấn.

Hệ thống tời nâng hạ

Đây là cơ cấu thực thi chính, quyết định khả năng nâng hạ và tốc độ xử lý hàng hóa của thiết bị.

• Tời điện chuyên dụng: Thay vì pa lăng nhỏ, thiết bị dùng cụm tời điện công suất lớn với tang cuốn cáp và hệ thống phanh thủy lực an toàn.
• Cáp thép và móc cẩu: Sử dụng cáp thép cường độ cao luồn qua hệ thống puly đầu cần để treo hàng hoặc thiết bị mang tải chuyên dụng.

Hệ thống đối trọng

Để duy trì sự ổn định khi mang tải nặng ở tầm với xa, hệ thống đối trọng là thành phần bắt buộc trong cấu tạo.

• Khối đối trọng: Thường là các khối bê tông hoặc thép đúc nặng được lắp phía sau thân quay.
• Chức năng: Giúp cân bằng momen lực, đảm bảo thiết bị không bị nghiêng đổ khi vận hành ở trạng thái đầy tải.

Cabin điều khiển và hệ thống điện

Mọi hoạt động của cần trục được phối hợp nhịp nhàng thông qua trung tâm điều khiển và hệ thống truyền dẫn năng lượng.

• Cabin: Được bố trí trên cao với tầm nhìn bao quát toàn bộ khu vực thông thủy dưới chân đế và phạm vi bốc xếp.
• Hệ thống điện: Bao gồm tủ điện chứa biến tần, PLC và các bó dây dẫn luồn qua máng trượt để cấp nguồn cho các mô tơ di chuyển và nâng hạ.

Thiết bị an toàn chuyên dụng

Các bộ phận an toàn được tích hợp nhằm ngăn ngừa sự cố kỹ thuật và bảo vệ con người trong môi trường làm việc khắc nghiệt.

• Cảm biến an toàn: Bao gồm bộ giới hạn hành trình, giới hạn tải trọng, có thể trang bị thêm cảm biến tốc độ gió tại cảng biển.
• Nút dừng khẩn cấp: Cho phép ngắt toàn bộ nguồn điện tức thời khi phát hiện tình huống va chạm ngoài ý muốn.

Nguyên lý hoạt động của cổng trục chân đế

Trên thực tế, cổng trục chân đế vận hành theo nguyên lý cơ điện, cụ thể từng chuyển động như sau:

Chuyển động nâng hạ vật nặng (Trục đứng)

Đây là thao tác cơ bản để nhấc hoặc đặt hàng hóa theo phương thẳng đứng. Quá trình này diễn ra qua các bước:

• Điều khiển: Khi người vận hành nhấn nút nâng hoặc hạ trên tay bấm, một luồng điện điều khiển sẽ kích hoạt làm đóng tiếp điểm của khởi động từ bên trong tủ điện. Lúc này, dòng điện chính được cấp vào động cơ của pa lăng.
• Truyền động: Động cơ điện bắt đầu quay, truyền lực qua hộp giảm tốc. Hộp giảm tốc có nhiệm vụ tăng sức kéo (mô-men xoắn) lên gấp nhiều lần, giúp quay tang cuốn cáp hoặc đĩa xích một cách mạnh mẽ.
• Thực thi: Tùy theo chiều quay của động cơ, tang trống sẽ cuốn vào để kéo móc cẩu lên cao hoặc nhả cáp ra để hạ hàng xuống thấp.
• An toàn: Hệ thống phanh thủy lực (phanh má hoặc phanh đĩa) luôn ở trạng thái đóng. Phanh chỉ mở khi có dòng điện cấp cho động cơ và tự động sập lại tức thì khi ngắt điện, đảm bảo vật nặng không bị rơi tự do ngay cả khi mất điện đột ngột.

Chuyển động di chuyển xe con (Phương ngang)

Chuyển động này giúp đưa hàng hóa chạy dọc theo cánh tay đòn để thay đổi khoảng cách so với cột trụ:

• Hệ thống điều khiển: Tín hiệu điều khiển (thường dùng điện áp an toàn 48V hoặc 110V) sẽ kích hoạt khởi động từ tương ứng để cấp nguồn điện 3 pha cho động cơ di chuyển của pa lăng.
• Truyền động: Động cơ di chuyển truyền cơ năng qua một hộp giảm tốc nhỏ đến các bánh xe của xe con. Các bánh xe này tạo ra lực ma sát, lăn trực tiếp trên cánh dưới của dầm thép (cánh tay đòn) để đẩy pa lăng chạy qua lại.
• Hãm dừng: Tương tự như hệ thống nâng, phanh điện từ của bộ di chuyển giúp xe con dừng lại đúng vị trí mong muốn ngay khi ngắt lệnh, giúp việc đặt hàng vào vị trí chính xác trên mặt đất trở nên dễ dàng hơn.

Chuyển động xoay toàn bộ cần trục

Cơ cấu này đóng vai trò then chốt trong việc mở rộng phạm vi hoạt động của thiết bị theo hình vòng tròn quanh tâm trụ cố định.

Hệ thống gối tựa quay: Để giảm ma sát và đảm bảo chuyển động mượt mà, toàn bộ khung quay của cần trục được đặt trên hệ thống gối tựa chuyên dụng. Bộ phận này thường là cụm ổ bi mâm quay hoặc con lăn chịu tải trọng lớn, nằm tại điểm tiếp giáp giữa chân đế và thân cần.

Hệ thống dẫn động quanh trụ: Tùy vào thiết kế cụ thể của từng loại cần trục chân đế, việc truyền lực để xoay cần được thực hiện qua hai phương thức chính:

• Dạng bánh răng truyền động: Đây là phương thức phổ biến nhất, sử dụng một vành răng lớn (vành răng chia độ) cố định vào cột trụ chân đế. Các bánh răng nhỏ chủ động gắn trên khung quay sẽ ăn khớp và truyền lực từ mô tơ để đẩy toàn bộ khối lượng phía trên xoay quanh trục.
• Dạng chạy ray vòng: Khung quay được thiết kế hệ thống bánh xe chạy trên một đường ray tròn đồng tâm bao quanh cột trụ tổng. Phương thức này thường áp dụng cho các dòng cần trục chân đế có kích thước cực lớn để phân bổ tải trọng đều hơn lên kết cấu chân đế.

Di chuyển của cả khối cổng trục chân đế (Với loại di động)

Đối với loại cổng trục chân đế di động, hệ thống này giúp thiết bị di chuyển giữa các vị trí bốc xếp khác nhau trên cầu cảng.

• Nguyên tắc: Các động cơ đặt tại các chân trụ được đồng bộ hóa để đẩy cụm bánh xe di chuyển dọc theo đường ray sắt đặt sát mặt đất.
• Hãm dừng: Hệ thống kẹp ray an toàn được sử dụng để cố định thiết bị khi không hoạt động, ngăn chặn việc cần trục tự di chuyển do tác động của gió bão.

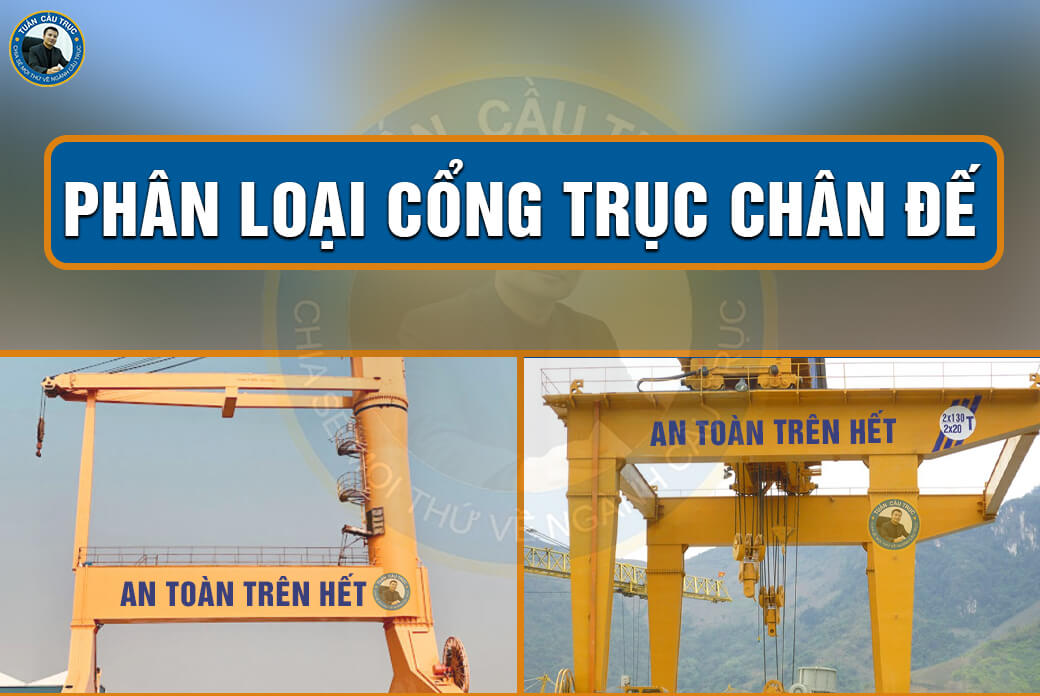

Phân loại cổng trục chân đế

Tùy thuộc vào tải trọng, thiết kế, kết cấu dầm hay tính năng sử dụng, cổng trục chân đế được phân loại thành những dạng như sau:

Phân loại theo kết cấu chân đế

Kết cấu chân là yếu tố quyết định độ ổn định và khả năng chịu tải trọng của toàn bộ hệ thống.

• Cần trục chân đơn: Thiết kế tối giản giúp giảm trọng lượng bản thân, thường dùng cho các loại cần trục có tải trọng nâng trung bình.
• Cần trục chân kép: Sử dụng hệ thống chân trụ đôi (thường là chân chữ A) để tăng cường độ cứng vững cho các thiết bị có tải trọng siêu lớn hoặc khẩu độ rộng.

Phân loại theo khả năng di chuyển

Dựa vào phương thức vận hành trên mặt bằng, cần trục chân đế được chia thành hai nhóm chính.

• Cần trục chân đế cố định: Toàn bộ hệ thống chân trụ được bắt bu lông cường độ cao trực tiếp xuống nền bê tông, phù hợp cho các vị trí bốc xếp cố định tại xưởng đóng tàu hoặc kho bãi hẹp.
• Cần trục chân đế di chuyển: Hệ thống chân đế được gắn cụm bánh xe chạy trên đường ray đặt sát mặt đất, cho phép thiết bị làm việc dọc theo chiều dài cầu cảng hoặc kho bãi lớn.

Phân loại theo thiết bị mang tải

Tùy vào loại hàng hóa cần xử lý mà cần trục chân đế được trang bị các bộ phận chuyên dụng khác nhau.

• Cần trục dùng móc cẩu: Chuyên dùng cho hàng kiện, máy móc công nghiệp hoặc các loại hàng hóa đóng bao.
• Cần trục dùng gầu ngoạm: Được trang bị gầu ngoạm thủy lực hoặc cơ khí để bốc xếp hàng rời như than, quặng, cát, đá tại các cảng chuyên dụng.

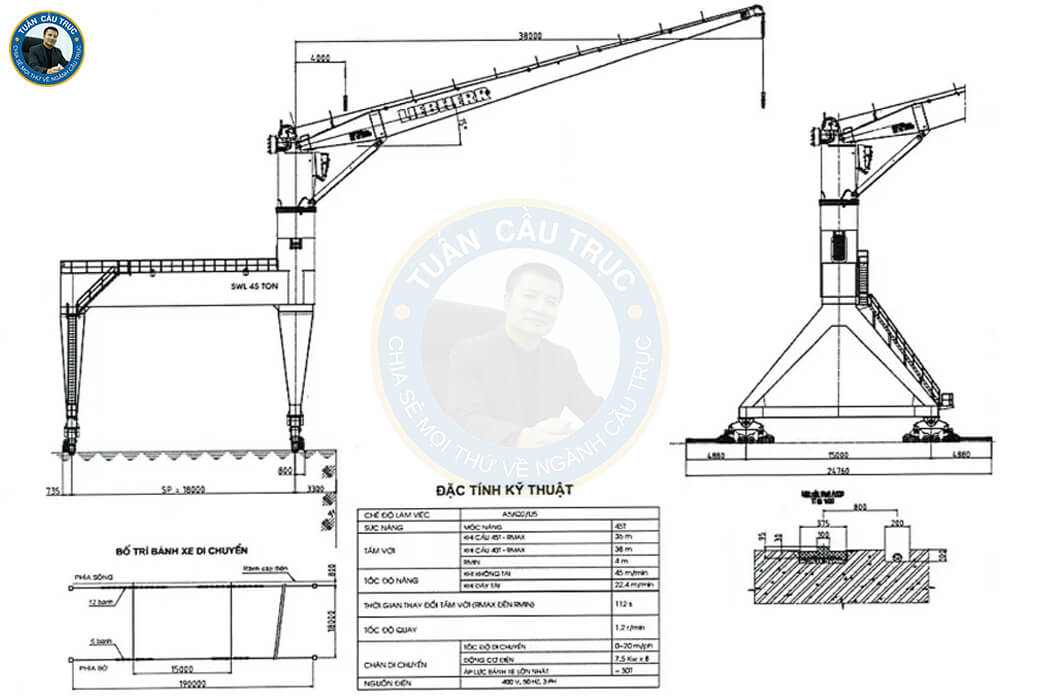

Thông số kỹ thuật cần lưu ý khi chọn cổng trục chân đế

Việc lựa chọn cổng trục chân đế đúng tiêu chuẩn, phù hợp với nhu cầu vận hành của doanh nghiệp luôn là bài toán khó. Các doanh nghiệp nên lưu ý các thông số cơ bản sau để đảm bảo đúng công suất nâng hạ, đảm bảo phù hợp tiêu chuẩn thiết kế thiết bị nâng hạ Việt Nam (TCVN 4244-2005) và tiêu chuẩn quốc tế (ISO/FEM).

Bảng thông số kỹ thuật tiêu chuẩn của cổng trục chân đế:

Thông số kỹ thuật	Đơn vị	Giá trị phổ biến	Ghi chú
Sức nâng (Q)	Tấn	5 – 100 tấn	Tải trọng tối đa thiết bị có thể nâng an toàn.
Khẩu độ (S)	Mét	10 – 45 m	Khoảng cách tâm giữa hai đường ray.
Chiều cao nâng (H)	Mét	6 – 35 m	Tính từ mặt ray lên vị trí móc cao nhất.
Chiều dài công xôn	Mét	2 – 12 m	Phần dầm vươn ra ngoài chân đế (nếu có).
Tốc độ nâng hạ	m/phút	2 – 12.5 m/phút	Tùy chỉnh linh hoạt bằng biến tần.
Tốc độ di chuyển	m/phút	15 – 40 m/phút	Tốc độ chạy dọc của toàn bộ hệ thống.
Chế độ làm việc	ISO/FEM	A5 – A8	Phụ thuộc vào tần suất hoạt động của cảng/xưởng.

Lưu ý quan trọng: Bảng thông số trên chỉ mang tính chất tham khảo dựa trên các model tiêu chuẩn. Trên thực tế, mỗi hệ thống cổng trục chân đế sẽ được thiết kế riêng biệt để phù hợp với điều kiện địa hình và nhu cầu thực tế của từng khách hàng.

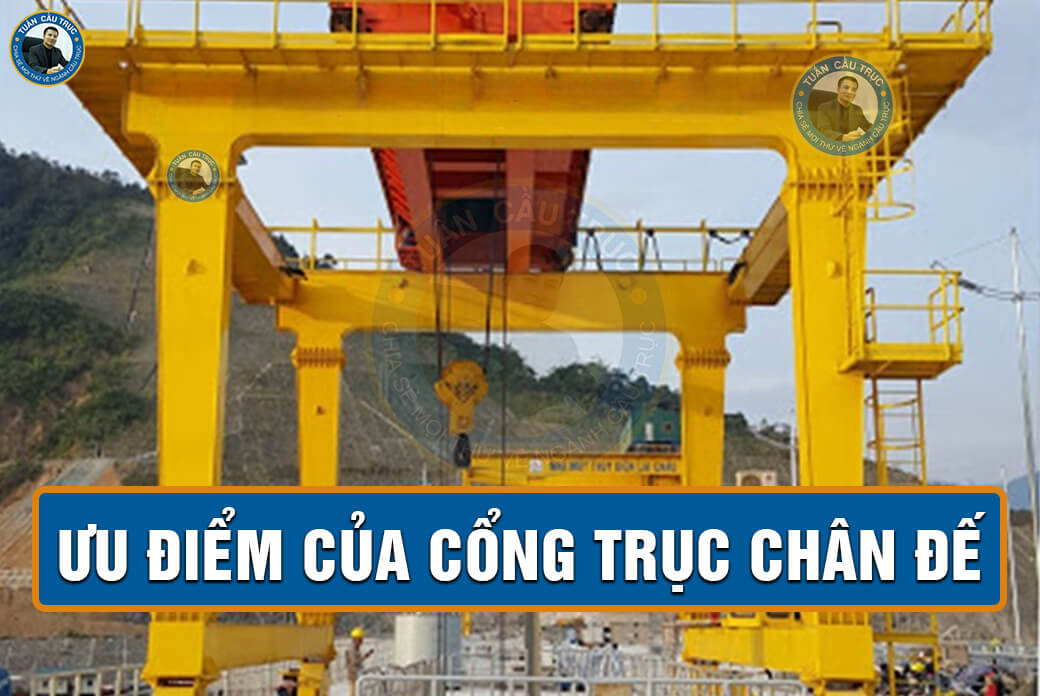

Ưu điểm của cổng trục chân đế

Việc lắp đặt cổng trục chân đế (hay cổng trục cổ cò) mang lại nhiều lợi ích cả về kinh tế lẫn an toàn lao động và hiệu quả quản lý lâu dài cho doanh nghiệp.

Tối ưu hóa không gian làm việc

Thiết kế của cổng trục chân đế cho phép doanh nghiệp khai thác triệt để diện tích mặt bằng nhờ cấu trúc chân cao đặc trưng.

• Giải phóng mặt bằng: Chân trụ cao giúp xe tải, container lưu thông thoải mái dưới gầm máy mà không bị gián đoạn.
• Tận dụng chiều cao: Cho phép xếp chồng hàng hóa lên cao, tăng sức chứa kho bãi gấp nhiều lần so với dùng xe nâng.

Khả năng vận hành bền bỉ ngoài trời

Được chế tạo chuyên dụng cho môi trường khắc nghiệt, cổng trục chân đế đảm bảo sự ổn định và độ bền cao dù làm việc trong thời tiết xấu.

• Chống ăn mòn: Kết cấu thép được sơn phủ 3 lớp bảo vệ chuyên dụng, chống chịu tốt sương muối và nước mưa.
• An toàn trước gió bão: Trang bị kẹp ray và cảm biến sức gió giúp cổng trục chân đế đứng vững trước các cơn gió giật mạnh.

Hiệu suất cao, tiết kiệm chi phí

Sử dụng thiết bị này giúp doanh nghiệp tối ưu hóa quy trình sản xuất và cắt giảm đáng kể chi phí vận hành hàng năm.

• Năng suất vượt trội: Một thiết bị có thể thay thế hàng chục nhân công, giúp bốc xếp hàng nặng nhanh chóng và chính xác.
• Cắt giảm chi phí: Quy trình tự động hóa giúp giảm sai sót, hạn chế hư hỏng hàng hóa và tiết kiệm chi phí thuê nhân lực dài hạn.

Nhược điểm của cần trục chân đế

Mặc dù sở hữu nhiều ưu điểm về tải trọng và tầm với, cần trục chân đế vẫn tồn tại một số hạn chế nhất định mà đơn vị đầu tư cần đặc biệt lưu ý:

Chi phí đầu tư ban đầu rất lớn

Đây là rào cản lớn nhất đối với các doanh nghiệp vừa và nhỏ khi muốn tiếp cận thiết bị này.

• Giá thành thiết bị: Do có kết cấu thép khổng lồ và sử dụng các linh kiện đặc chủng (mâm quay, tời kéo siêu tải), chi phí mua mới cần trục chân đế cao hơn gấp nhiều lần so với cầu trục tiêu chuẩn.
• Chi phí hạ tầng: Việc thi công hệ thống móng cọc chịu lực và lắp đặt đường ray trên mặt đất đòi hỏi kỹ thuật cao và chi phí xây dựng lớn để đảm bảo không bị sụt lún khi máy mang tải nặng.

Yêu cầu khắt khe về bảo dưỡng và vận hành

Do làm việc trong môi trường khắc nghiệt với tải trọng lớn, công tác bảo trì đòi hỏi sự chuyên nghiệp cao.

• Bảo trì phức tạp: Các bộ phận như mâm quay, hệ thống phanh thủy lực và cáp thép cần được kiểm tra, bôi trơn định kỳ bằng thiết bị chuyên dụng, đòi hỏi đội ngũ kỹ thuật có tay nghề cao.
• Đào tạo vận hành: Người điều khiển cần có chứng chỉ chuyên môn và kinh nghiệm thực tế để xử lý các tình huống quán tính lớn khi quay cần hoặc làm việc trong điều kiện gió mạnh tại cảng biển.

Chịu ảnh hưởng lớn từ điều kiện thời tiết

Vì chủ yếu hoạt động ngoài trời, hiệu suất của cần trục chân đế phụ thuộc nhiều vào môi trường.

• Tác động của gió: Với cánh tay đòn dài và kết cấu cao, thiết bị rất nhạy cảm với gió lớn. Khi tốc độ gió vượt ngưỡng an toàn cấp độ 6, cần trục phải ngừng hoạt động và sử dụng hệ thống kẹp ray để tránh bị trôi hoặc lật.
• Ăn mòn hóa học: Môi trường biển hoặc độ ẩm cao dễ gây rỉ sét kết cấu thép và hư hỏng hệ thống điện nếu không được sơn phủ và che chắn đúng tiêu chuẩn.

Ứng dụng thực tế của cổng trục chân đế

Đóng vai trò là thiết bị nâng hạ chủ lực, cần trục chân đế hỗ trợ hữu ích việc di chuyển, sắp xếp hàng hóa trong các dây chuyền sản xuất và logistics tại các khu vực có phạm vi hoạt động rộng lớn.

Khai thác bốc xếp tại các cầu cảng

Đây là ứng dụng phổ biến và quan trọng nhất của cần trục chân đế nhằm tối ưu hóa năng suất bốc xếp cho ngành vận tải biển. Thiết bị sử dụng móc cẩu hoặc khung cẩu chuyên dụng để vận chuyển hàng kiện và container từ hầm tàu lên bãi chứa hoặc ngược lại một cách nhanh chóng.

Ngoài ra, khi kết hợp với gầu ngoạm, cần trục có thể xử lý các loại hàng rời như than đá, quặng sắt hay ngũ cốc với khối lượng cực lớn. Khả năng di chuyển linh hoạt dọc theo cầu cảng cho phép một thiết bị phục vụ được nhiều vị trí cập tàu khác nhau, tối ưu hóa thời gian giải phóng tàu.

Công nghiệp đóng tàu và sửa chữa tàu biển

Trong các nhà máy đóng tàu, cần trục chân đế là công cụ không thể thiếu để hỗ trợ lắp ráp các phân đoạn kết cấu siêu trường siêu trọng. Thiết bị thực hiện việc nhấc và đặt chính xác các khối tổng đoạn vỏ tàu, động cơ hoặc mảng boong vào vị trí lắp ghép trên đà đóng tàu.

Trong quá trình bảo dưỡng định kỳ tại các đốc tàu, cần trục còn đảm nhận nhiệm vụ di chuyển trang thiết bị, máy móc và vật tư nặng lên trên boong tàu. Với tầm với rộng, thiết bị giúp đội ngũ kỹ sư tiếp cận mọi vị trí trên thân tàu một cách an toàn và hiệu quả.

Xây dựng các công trình thủy điện và cầu đường

Thiết bị này được ứng dụng rộng rãi tại các đại công trường nhờ khả năng hoạt động độc lập và sức nâng vượt trội ở không gian ngoài trời. Tại các dự án thủy điện, cần trục hỗ trợ vận chuyển bê tông khối lớn và lắp đặt các cửa van cung hoặc thiết bị cơ khí thủy công tại cửa lấy nước.

Đối với lĩnh vực cầu đường, cần trục chân đế tham gia vào quy trình nhấc hạ các phiến dầm bê tông dự ứng lực tại các bãi đúc dầm ven sông. Sự vững chãi của chân đế giúp đảm bảo an toàn ở mức độ rất cao khi vận hành tại các khu vực có địa hình phức tạp.

Kho bãi và các khu vực sản xuất công nghiệp nặng

Tại những nơi có mật độ hàng hóa cao và diện tích rộng, cần trục chân đế giúp tối ưu hóa tối đa không gian lưu trữ và quy hoạch mặt bằng. Thiết bị thường xuyên được sử dụng để sắp xếp, phân loại các cuộn thép, thép hình hoặc sản phẩm bê tông đúc sẵn tại các kho bãi ngoài trời.

Điểm ưu việt lớn nhất là thiết kế chân đế cao tạo ra khoảng thông thủy rộng rãi, cho phép xe container và xe tải lưu thông xuyên suốt phía dưới mà không bị gián đoạn. Điều này giúp doanh nghiệp duy trì luồng giao thông nội khu ổn định ngay cả khi cần trục đang thực hiện thao tác nâng hạ.

Danh sách các doanh nghiệp ứng dụng tiêu biểu

Dưới đây là một số doanh nghiệp điển hình trong việc ứng dụng cần trục chân đế để tăng năng suất lao động và đảm bảo an toàn vận hành:

Tên doanh nghiệp	Mã số thuế	Địa chỉ
Công ty Cổ phần Dịch vụ và Quản lý tàu Horizon	0202174785	Lô đất Kb2.11 Khu công nghiệp MP Đình Vũ, Phường Đông Hải 2, Quận Hải An, Thành phố Hải Phòng
Công ty TNHH Đóng tàu Trần Minh	0601287808	Đội 10, Thôn Bơn Ngạn, Xã Nghĩa Sơn, Huyện Nghĩa Hưng, Tỉnh Nam Định
Công ty TNHH Tàu sông PVN	0801394878	Thôn Ngoại, Xã Minh Hòa, Thị xã Kinh Môn, Tỉnh Hải Dương
Công ty Cổ phần Dịch vụ hàng hóa Tân Sơn Nhất	0301215249	Số 46-48, Đường Hậu Giang, Phường Tân Sơn Nhất, TP Hồ Chí Minh
Tổng Công ty Cổ phần Đường sông Miền Nam	0300447173	298 Huỳnh Tấn Phát, Phường Tân Thuận, Thành phố Hồ Chí Minh, Việt Nam
Công ty Cổ phần Tập đoàn ASG	0104960269	Cảng HKQT Nội Bài, Xã Nội Bài, Thành phố Hà Nội, Việt Nam

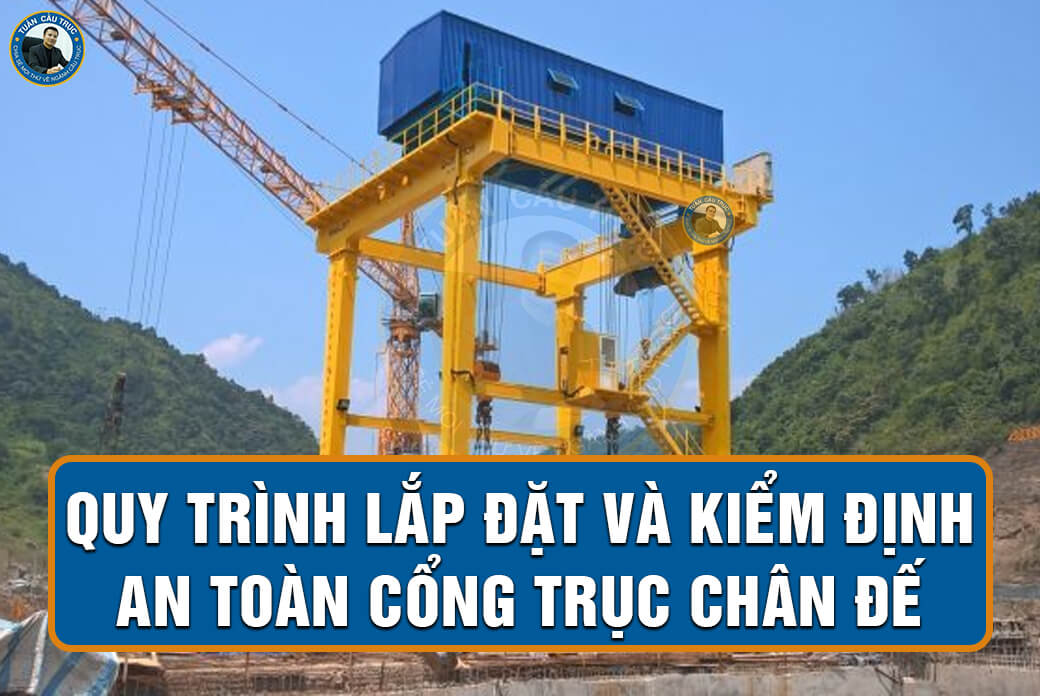

Quy trình lắp đặt và kiểm định an toàn cổng trục chân đế

Quy trình lắp đặt và kiểm định an toàn cổng trục chân đế phải được thực hiện bởi đội ngũ kỹ thuật viên có tay nghề cao, nhiều kinh nghiệm và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật an toàn.

Với 15 năm kinh nghiệm thực chiến lắp đặt, hỗ trợ kiểm định các thiết bị cổng trục chân đế, Tuấn Cầu Trục gợi ý quy trình lắp đặt, kiểm định cho sản phẩm này như sau:

Bước 1. Khảo sát mặt bằng và lắp đặt hệ thống ray

Trước khi đưa thiết bị đến công trường, việc chuẩn bị nền móng và hệ thống ray di chuyển là yếu tố tiên quyết đảm bảo máy không bị nghiêng lệch.

• Khảo sát địa chất: Đảm bảo nền bê tông đủ khả năng chịu tải trọng cực lớn từ chân đế truyền xuống.
• Lắp đặt ray: Sử dụng ray P hoặc ray vuông, căn chỉnh độ song song và cao độ bằng máy toàn đạc để cổng trục chân đế di chuyển êm ái.

Bước 2. Lắp dựng kết cấu thép tại công trường

Đây là giai đoạn quan trọng nhất, đòi hỏi sự phối hợp nhịp nhàng giữa các loại cần trục tự hành để đưa các cấu kiện thép lên cao.

• Lắp chân đế: Dựng các chân trụ vào vị trí và cố định tạm thời bằng cáp giằng.
• Cẩu lắp dầm chính: Đưa dầm chính lên đỉnh chân trụ và tiến hành liên kết bằng bu lông cường độ cao.
• Lắp xe con: Đưa hệ thống tời nâng hoặc xe con lên ray trên dầm chính của cổng trục chân đế.

Bước 3. Đấu nối hệ thống điện và thiết bị ngoại vi

Sau khi hoàn thiện khung thép, hệ thống “mạch máu” điện sẽ được lắp đặt để cấp nguồn cho các motor vận hành.

• Lắp tủ điện: Đấu nối hệ thống biến tần, PLC và các thiết bị bảo vệ.
• Đi dây cáp: Lắp đặt hệ thống sâu đo hoặc rulo quấn cáp để cấp điện cho xe con và di chuyển chân đế.

Bước 4. Kiểm định an toàn và thử tải

Trước khi bàn giao, thiết bị phải được cơ quan chức năng kiểm định và cấp phép để đảm bảo an toàn lao động theo đúng quy định.

• Thử tải tĩnh: Nâng hàng hóa vượt 125% tải trọng thiết kế để kiểm tra độ võng của dầm cổng trục chân đế.
• Thử tải động: Vận hành các cơ cấu ở mức 110% tải trọng để kiểm tra phanh và hệ thống điều khiển của cổng trục chân đế.

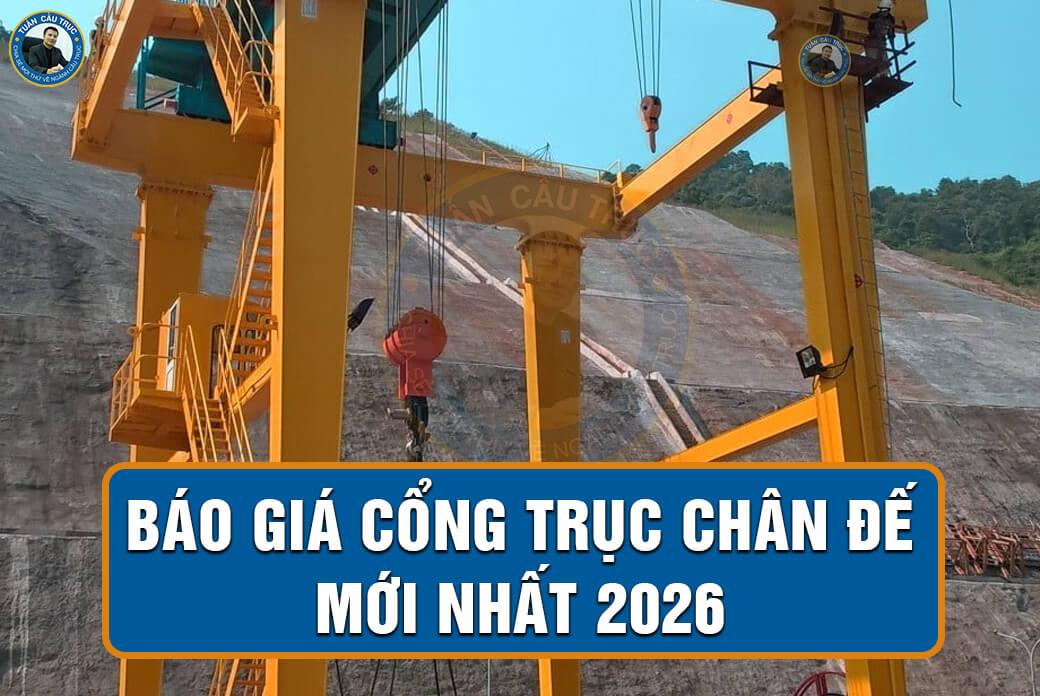

Báo giá cổng trục chân đế mới nhất 2026

Cổng trục chân đế giá bao nhiêu? Những yếu tố nào cấu thành nên giá của cổng trục chân đế. Đây luôn là mối quan tâm lớn của các đơn vị khi tìm hiểu về sản phẩm này.

Để có cái nhìn khách quan nhất, Tuần Cầu Trục gợi ý các tiêu chí cấu thành giá như sau:

Các yếu tố ảnh hưởng trực tiếp đến giá thành

Mỗi đơn hàng cổng trục chân đế đều có mức giá khác nhau dựa trên yêu cầu đặc thù của từng chủ đầu tư.

• Tải trọng và khẩu độ: Sức nâng càng lớn và dầm chính càng dài thì chi phí kết cấu thép sẽ càng cao.
• Nguồn gốc linh kiện: Các thiết bị từ Hàn Quốc, Nhật Bản hoặc Đức sẽ có giá cao hơn nhưng đổi lại là sự bền bỉ và ổn định vượt trội.
• Địa điểm thi công: Chi phí vận chuyển các cấu kiện siêu trường siêu trọng đến công trường cũng ảnh hưởng đến tổng giá trị bộ cổng trục chân đế.

Bảng báo giá tham khảo cổng trục chân đế năm 2026

Dưới đây là bảng giá cổng trục chân đế tham khảo cập nhật cho năm 2026, giúp quý doanh nghiệp định hướng chi phí trước khi yêu cầu báo giá chi tiết từ nhà sản xuất.

Lưu ý: Giá trong bảng dưới đây mang tính tham khảo theo thị trường và nguyên tắc tham khảo đặt hàng từ nhà máy. Giá thực tế có thể khác biệt sau khi bổ sung chi phí vận chuyển, lắp đặt, kiểm định và thuế nhập khẩu nếu đặt hàng nước ngoài. Liên hệ Tuấn Cầu Trục để nhận báo giá chi tiết nhất.

Bảng giá cổng trục chân đế tham khảo (2026)

Loại / Tải trọng (tham khảo)	Phạm vi giá ước tính (USD)	Ghi chú
Cổng trục mini / nhẹ (1–3 tấn)	$1,000 – $3,500	Phù hợp xưởng nhỏ, bán tự động
Cổng trục chân đế 5 tấn	$5,500 – $12,000	Ứng dụng workshop, xưởng vừa
Cổng trục di động ngoài trời 10 – 20 tấn	$11,000 – $30,000	Phù hợp bãi, cảng nhẹ
Cổng trục chân đế tầm trung 15- 40 tấn	$30,000 – $80,000	Công nghiệp vừa và lớn
Cổng trục chân đế nặng 40 – 100+ tấn	$80,000 – $250,000+	Cảng biển, nhà máy nặng
Cổng trục chuyên dụng / tùy chỉnh lớn	$250,000 – $600,000+	Yêu cầu đặc biệt, tự động hóa cao

Nhận báo giá chi tiết từ Tuấn Cầu Trục

Để có báo giá cổng trục chân đế chính xác nhất và phương án thi công tối ưu diện tích, quý khách hãy kết nối với đội ngũ chuyên gia của chúng tôi.

Tư vấn tận tâm: Chúng tôi sẽ khảo sát thực tế và đưa ra giải pháp cổng trục chân đế phù hợp nhất với ngân sách của bạn.

Thông tin liên hệ:

• Văn phòng: ĐG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.
• Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội

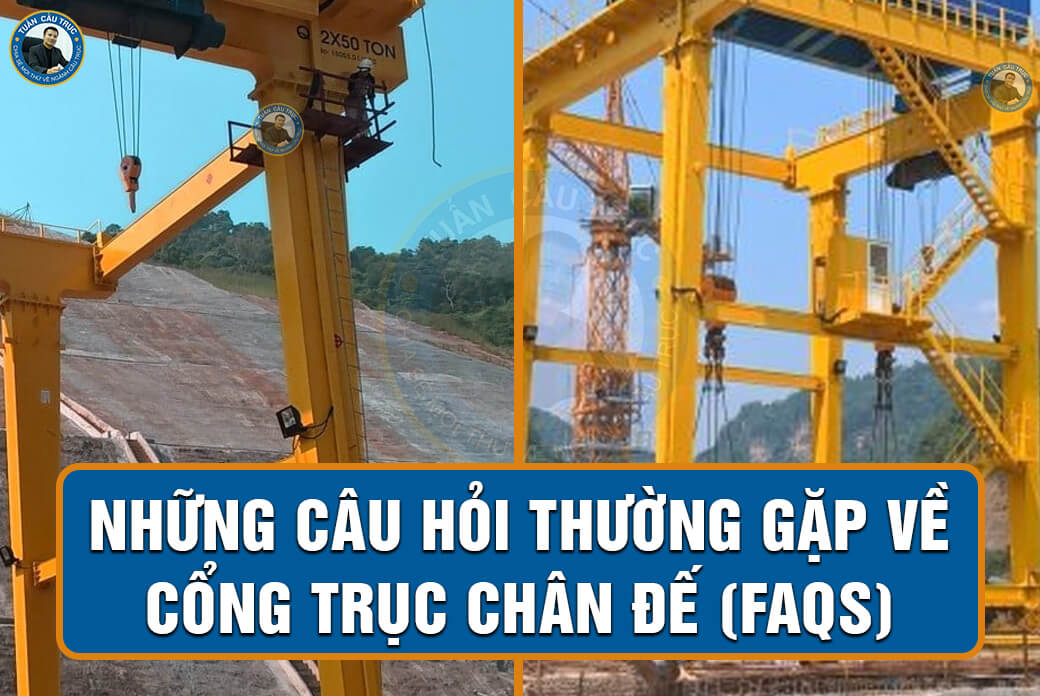

Những câu hỏi thường gặp về cổng trục chân đế (FAQs)

Trong quá trình tư vấn và lắp đặt, Tuấn Cầu Trục đã tổng hợp những thắc mắc phổ biến nhất của khách hàng về hệ thống cổng trục chân đế. Hy vọng những giải đáp ngắn gọn dưới đây sẽ giúp bạn có cái nhìn rõ ràng hơn.

Câu 1. Chi phí lắp đặt một bộ cổng trục chân đế là bao nhiêu?

Trả lời:

Mức giá của thiết bị phụ thuộc vào nhiều yếu tố kỹ thuật cụ thể của từng công trình. Giá thành được tính dựa trên sức nâng (tấn), khẩu độ dầm (mét) và thiết bị đi kèm (Hàn Quốc, Nhật Bản hay Trung Quốc). Để có báo giá chính xác cho loại cổng trục chân đế bạn cần, hãy cung cấp thông số cụ thể cho Tuấn Cầu Trục để được tính toán chi tiết nhất.

Câu 2. Thời gian thi công và lắp đặt cổng trục chân đế mất bao lâu?

Trả lời:

Tiến độ thực hiện dự án là mối quan tâm hàng đầu của các chủ đầu tư để kịp đưa vào sản xuất. Thông thường, thời gian từ khâu thiết kế, chế tạo tại xưởng đến khi lắp đặt hoàn thiện tại công trường dao động từ 30 đến 45 ngày. Với các dòng cổng trục chân đế tải trọng cực lớn hoặc kết cấu phức tạp, thời gian có thể kéo dài hơn đôi chút.

Câu 3. Cổng trục chân đế có cần kiểm định định kỳ không?

Trả lời:

Đây là thiết bị nâng hạ nằm trong danh mục bắt buộc phải tuân thủ nghiêm ngặt các quy định về an toàn lao động. Theo quy định của Nhà nước, cổng trục chân dế phải được kiểm định lần đầu trước khi đưa vào sử dụng và kiểm định định kỳ (thường là 1-2 năm/lần). Việc này đảm bảo hệ thống phanh, cáp tải và kết cấu thép luôn trong tình trạng an toàn nhất.

Câu 4. Nên chọn cổng trục chân đế dầm đơn hay dầm đôi?

Trả lời:

Việc lựa chọn kết cấu dầm phụ thuộc vào tải trọng hàng hóa và ngân sách đầu tư của bạn. Nếu nhu cầu nâng hạ dưới 20 tấn và cần tiết kiệm chi phí, bạn nên chọn dầm đơn. Tuy nhiên, với tải trọng lớn hơn hoặc cần độ ổn định rất cao khi vận hành, cổng trục chân đế dầm đôi là sự lựa chọn tối ưu và an toàn hơn.

Câu 5. Tuấn Cầu Trục có hỗ trợ sửa chữa và bảo trì sau khi hết bảo hành không?

Trả lời:

Tuấn Cầu Trục đồng hành cùng khách hàng trong suốt vòng đời hoạt động của thiết bị. Ngoài chính sách bảo hành 12 tháng, Tuấn Cầu Trục cung cấp dịch vụ bảo trì trọn đời và thay thế linh kiện chính hãng cho cổng trục chân đế với chi phí ưu đãi nhất, đảm bảo máy luôn vận hành xuyên suốt 24/7.

Tại sao nên chọn Tuấn Cầu Trục là đối tác tin cậy cung cấp cổng trục chân đế?

Với hơn 15 năm kinh nghiệm thực chiến trong lĩnh vực cầu trục, cổng trục, thương hiệu Tuấn Cầu Trục được khẳng định qua hàng nghìn dự án trên khắp mọi miền Tổ quốc.

Tuấn Cầu Trục đã và đang khẳng định vị thế là đơn vị dẫn đầu trong lĩnh vực thiết kế và lắp đặt thiết bị nâng hạ tại Việt Nam.

Kinh nghiệm và năng lực thi công vượt trội

Chúng tôi sở hữu đội ngũ kỹ sư và thợ lành nghề đã từng triển khai hàng trăm dự án lớn nhỏ trên toàn quốc.

• Kinh nghiệm: 15 năm chuyên sâu về cổng trục chân đế và các thiết bị nâng hạ đặc chủng.
• Chất lượng: Sản phẩm luôn đảm bảo độ thẩm mỹ, sự chắc chắn và đáp ứng mọi tiêu chuẩn kiểm định khắt khe nhất.

Dịch vụ hậu mãi và hỗ trợ kỹ thuật tận tình

Sự hài lòng của khách hàng là kim chỉ nam cho mọi hoạt động của chúng tôi từ khâu bán hàng đến bảo trì.

• Bảo hành: Bảo trì định kỳ và hỗ trợ kỹ thuật cho cổng trục cổ cò nhanh chóng trong vòng 24h.
• Linh kiện sẵn có: Luôn sẵn kho các thiết bị thay thế chính hãng để không làm gián đoạn quy trình sản xuất của quý khách.

Kết luận

Trong bài viết trên, Tuấn Cầu Trục đã cung cấp đầy đủ thông tin về cấu tạo, phân loại và những lưu ý quan trọng khi đầu tư cổng trục chân đế. Hy vọng những chia sẻ này sẽ giúp bạn có lựa chọn đúng đắn cho doanh nghiệp của mình.

Để được khảo sát mặt bằng, tư vấn miễn phí và lên thiết kế nhanh nhất, báo giá chuẩn nhất về cổng trục chân đế, liên hệ ngay Tuấn Cầu Trục:

TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY

🌐 Website: https://tuancautruc.com/

📺 Youtube: https://www.youtube.com/@tuancautruc

👍Facebook: https://www.facebook.com/tuancautruc

 Linkedin: https://www.linkedin.com/in/tuancautruc1980

 Blogspot: https://tuancautrucdl.blogspot.com/

 Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.

 Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.
