Trục Tang Palang

Trục tang pa lăng là bộ phận truyền lực trực tiếp trong cơ cấu nâng hạ, đảm nhiệm việc làm quay tang để cuốn và nhả cáp khi vận hành. Với dải tải từ 1 đến 30 tấn, trục tang không chỉ cần đảm bảo độ cứng vững mà còn phải được gia công chính xác theo tải và cấu hình thực tế của từng hệ thống. Từ kinh nghiệm thực tế, Tuấn Cầu Trục nhận thấy rằng việc lựa chọn đúng trục tang ngay từ đầu là yếu tố quan trọng giúp hạn chế rối cáp, lệch tang và tăng độ ổn định khi làm việc tải nặng trong môi trường công nghiệp.

Tổng quan về trục tang cuốn cáp trong hệ pa lăng

Trong cơ cấu nâng hạ của pa lăng, trục tang là bộ phận nằm ở vị trí trung tâm của cụm tang cuốn, đóng vai trò truyền và phân phối toàn bộ lực nâng từ hệ truyền động ra dây cáp hoặc xích. Việc hiểu đúng chức năng và vai trò của trục tang là cơ sở để lựa chọn, gia công và vận hành hệ thống một cách ổn định và an toàn.

Trục tang cuốn cáp là gì?

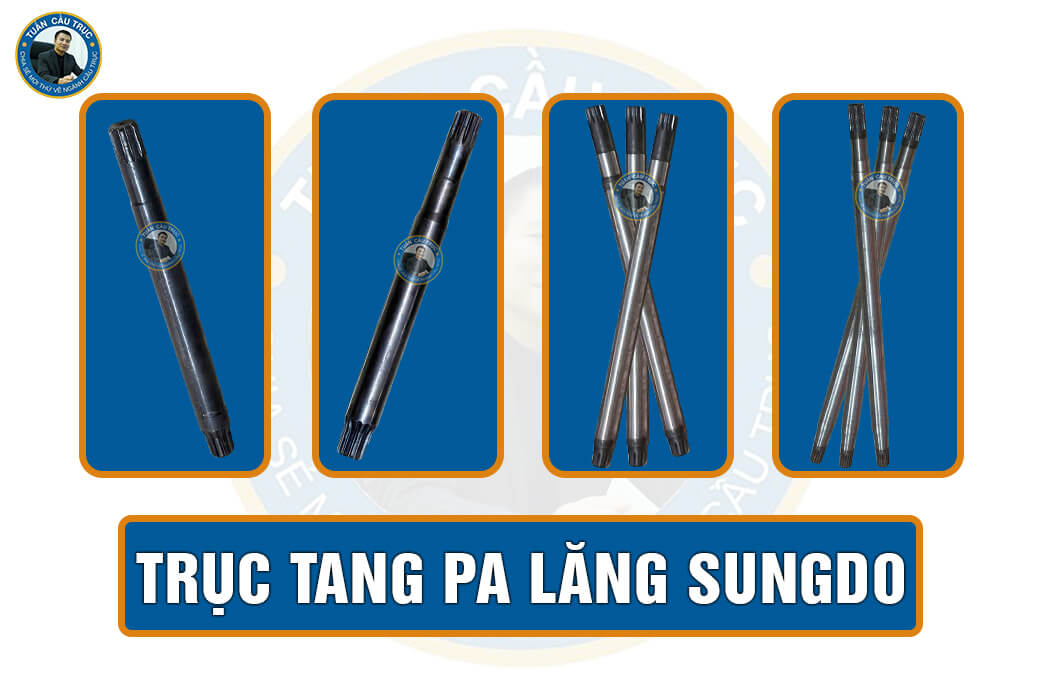

Trục tang cuốn cáp hay còn gọi là trục tang pa lăng là trục truyền lực nằm trong cụm tang cuốn cáp. Phụ kiện này có nhiệm vụ tiếp nhận mô-men từ hộp giảm tốc và truyền chuyển động quay để thực hiện quá trình cuốn – nhả cáp hoặc xích khi nâng hạ tải. Đây là chi tiết cơ khí chịu tải trực tiếp, làm việc liên tục theo chu kỳ nên yêu cầu cao về độ cứng vững, độ đồng tâm và độ chính xác gia công.

Trong thực tế, trục tang không đơn thuần là “một thanh trục”, mà là bộ phận quyết định đến khả năng vận hành ổn định của toàn bộ cơ cấu nâng. Việc sai lệch nhỏ trong gia công hoặc lựa chọn không đúng tải có thể dẫn đến rung lắc, lệch cáp hoặc mài mòn nhanh trong quá trình sử dụng.

Vai trò của trục tang cuốn cáp trong hệ thống nâng hạ

Trong toàn bộ cơ cấu nâng, trục tang là điểm tập trung lực trước khi truyền ra tang cuốn, vì vậy nó ảnh hưởng trực tiếp đến toàn bộ trạng thái làm việc của hệ thống. Vai trò của trục tang không chỉ dừng lại ở việc “truyền lực”, mà còn quyết định đến độ ổn định của nhiều chi tiết liên quan.

• Truyền và ổn định mô-men quay

Trục tang tiếp nhận toàn bộ mô-men từ hộp số và truyền đều lên tang. Nếu trục không đảm bảo độ cứng hoặc bị mòn, lực truyền sẽ không ổn định, gây rung và lệch tải.

• Duy trì độ đồng tâm của hệ tang – cáp

Trục là yếu tố quyết định tang quay có đều hay không. Chỉ cần sai lệch nhỏ cũng có thể dẫn đến cuốn cáp không đều, gây rối cáp hoặc mòn tang theo thời gian.

• Ảnh hưởng trực tiếp đến hệ gối đỡ và bạc đạn

Trục bị cong hoặc gia công sai sẽ làm tải phân bố không đều lên ổ bi, dẫn đến nóng, mòn nhanh và hư hỏng dây chuyền.

• Quyết định độ an toàn khi nâng tải nặng

Với tải từ 5–30 tấn, trục tang chịu lực xoắn rất lớn. Nếu thiết kế hoặc lựa chọn không đúng, nguy cơ gãy trục hoặc mất kiểm soát tải là rất có khả năng xảy ra.

Từ kinh nghiệm thực tế trong gia công và xử lý sự cố Tuấn Cầu Trục nhận thấy trục tang là chi tiết thường bị xem nhẹ nhưng lại là nguyên nhân gốc của nhiều vấn đề vận hành như rối cáp, rung hệ nâng hay hỏng bạc đạn. Phần lớn các lỗi này không đến từ tang hay cáp, mà xuất phát từ việc trục không đảm bảo độ đồng tâm hoặc không được thiết kế đúng theo tải thực tế.

Bởi vậy, tại Tuấn Cầu Trục, chúng tôi luôn tiếp cận trục tang như một bộ phận cốt lõi của hệ truyền động, cần được tính toán và gia công đồng bộ. Điều này nhằm để đảm bảo vận hành ổn định và hạn chế rủi ro trong dài hạn.

Thông số kỹ thuật của trục tang cuốn cáp

Trong thực tế, trục tang pa lăng không có một thông số cố định cho mọi trường hợp mà sẽ được thiết kế theo tải trọng, chiều cao nâng và cấu hình tang cuốn cụ thể. Việc hiểu rõ các thông số kỹ thuật là cơ sở quan trọng để lựa chọn đúng trục, đảm bảo vận hành ổn định và tránh các sự cố phát sinh trong quá trình sử dụng.

Bảng thông số kỹ thuật của trục tang cuốn theo tải trọng

Dưới đây là bảng thông số trục tang pa lăng theo dải tải trọng phổ biến, được tổng hợp từ thực tế gia công và ứng dụng trong nhiều hệ thống nâng hạ. Các thông số mang tính tham khảo, giúp định hình kích thước cơ bản trước khi tính toán chi tiết theo từng cấu hình cụ thể.

Tải trọng	Chiều cao nâng (m)	Đường kính trục (mm)	Chiều dài trục (mm)	Vật liệu	Ghi chú
1 tấn	6 – 12 m	30 – 45 mm	400 – 700 mm	C45 / 40Cr	Pa lăng nhỏ
2 tấn	6 – 12 m	40 – 60 mm	500 – 800 mm	C45 / SCM440	Tải trung bình
3 tấn	6 – 18 m	50 – 70 mm	600 – 1000 mm	40Cr / SCM440	Phổ biến
5 tấn	6 – 18 m	60 – 90 mm	700 – 1200 mm	SCM440	Tải nặng
10 tấn	9 – 24 m	80 – 120 mm	900 – 1500 mm	SCM440 / hợp kim	Cầu trục
20 tấn	12 – 30 m	120 – 160 mm	1200 – 2000 mm	Thép hợp kim	Công nghiệp nặng
30 tấn	12 – 30 m	150 – 200 mm	1500 – 2500 mm	Thép hợp kim cao cấp	Tải lớn

Lưu ý: Bảng tổng hợp trên mang tính tham khảo. Kích thước thực tế có thể thay đổi tùy theo kết cấu tang, tỷ số truyền hộp số, chế độ làm việc.

Tuấn Cầu Trục giải thích các thông số quan trọng

Trong quá trình tư vấn và gia công thực tế, Tuấn Cầu Trục nhận thấy nhiều khách hàng thường chỉ quan tâm đến tải trọng mà bỏ qua các thông số quan trọng khác, dẫn đến chọn sai trục. Dưới đây là những thông số cần đặc biệt lưu ý:

• Đường kính trục: Quyết định khả năng chịu tải xoắn. Trục nhỏ hơn tiêu chuẩn dễ bị cong hoặc gãy khi làm việc tải nặng hoặc sốc tải.
• Chiều dài trục: Phụ thuộc vào chiều dài tang và vị trí lắp đặt. Sai lệch có thể gây lệch tâm và rung hệ thống.
• Vật liệu chế tạo: Ảnh hưởng trực tiếp đến độ bền và khả năng chống mài mòn. Với tải từ 5 tấn trở lên, nên ưu tiên thép hợp kim thay vì thép thường.
• Độ chính xác gia công (đồng tâm, độ đảo): Đây là yếu tố ít được chú ý nhưng lại là nguyên nhân chính gây rối cáp và hỏng bạc đạn trong thực tế.

Từ kinh nghiệm thực tế, Tuấn Cầu Trục luôn khuyến nghị khách hàng rằng: việc lựa chọn trục tang không nên chỉ dựa vào tải trọng danh nghĩa, mà cần đánh giá tổng thể cả hệ thống. Tại Tuấn Cầu Trục, mỗi trục tang đều được tính toán theo điều kiện vận hành cụ thể nhằm đảm bảo độ ổn định lâu dài và hạn chế tối đa sự cố trong quá trình sử dụng.

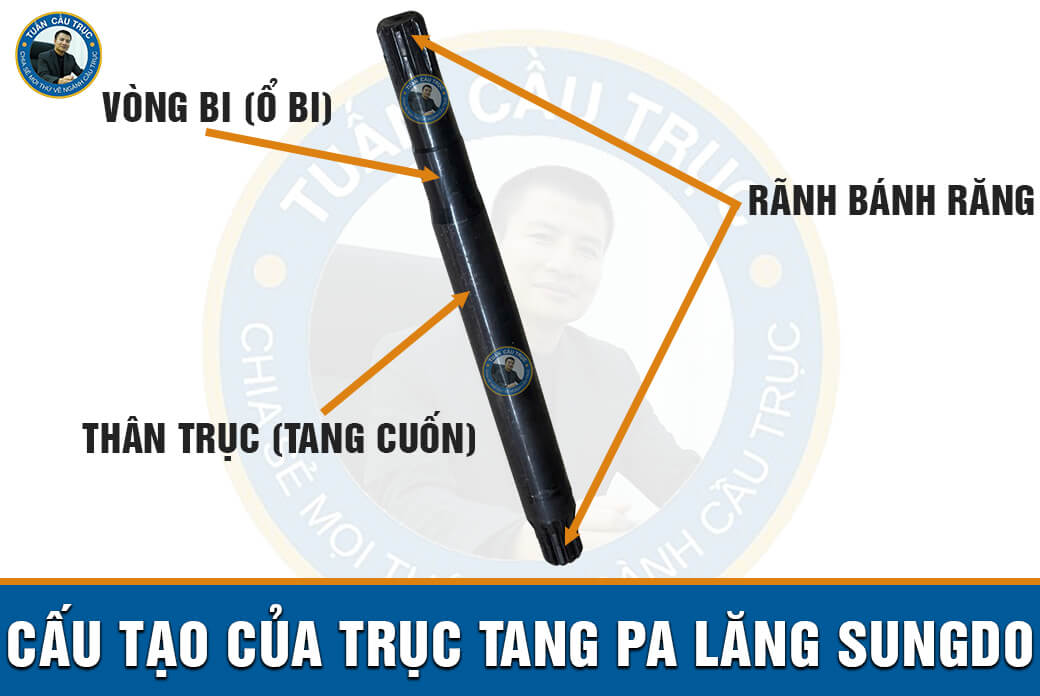

Cấu tạo trục tang cuốn cáp pa lăng

Trục tang pa lăng được thiết kế không phức tạp về hình thức, nhưng yêu cầu rất cao về độ chính xác và khả năng chịu tải. Mỗi vị trí trên trục đều có chức năng riêng và ảnh hưởng trực tiếp đến độ ổn định của toàn bộ hệ thống nâng hạ.

Thân trục tang cuốn

Thân trục tang là phần trụ chính chiếm chiều dài lớn nhất của trục, thường có dạng tròn đặc, bề mặt được gia công nhẵn để đảm bảo độ đồng đều khi lắp với tang. Phần thân trục là khu vực chịu đồng thời lực xoắn từ mô-men truyền động và lực uốn phát sinh trong quá trình nâng hạ tải trọng.

Do đó, phần này thường được chế tạo từ thép hợp kim có độ bền cao như C45, 40Cr hoặc SCM440, kết hợp với xử lý nhiệt để tăng độ cứng và khả năng chống mài mòn. Độ chính xác gia công và độ thẳng của thân trục là yếu tố quan trọng giúp hạn chế rung lắc khi vận hành, đặc biệt với các hệ thống làm việc liên tục hoặc tải lớn.

Cổ trục & vị trí lắp ổ bi

Cổ trục và vị trí lắp ổ bi là các đoạn trục được gia công giảm đường kính so với thân trục, dùng để lắp vòng bi (bạc đạn), thường nằm ở hai đầu hoặc vị trí trung gian tùy thiết kế. Cổ trục yêu cầu độ chính xác rất cao về dung sai lắp ghép và độ nhẵn bề mặt nhằm đảm bảo vòng bi hoạt động ổn định, giảm ma sát và hạn chế sinh nhiệt.

Nếu vị trí này bị sai lệch hoặc gia công không đạt chuẩn, sẽ dẫn đến hiện tượng mất đồng tâm khi quay, gây rung, nóng ổ bi và làm giảm nhanh thời gian sử dụng của bạc đạn cũng như toàn bộ hệ thống.

Đầu trục truyền động

Đầu trục truyền động là phần đầu trục dùng để kết nối với hộp giảm tốc hoặc cơ cấu truyền động, thường được gia công theo dạng then, then hoa hoặc lắp khớp nối. Đây là nơi tiếp nhận và truyền trực tiếp mô-men từ hộp số, vì vậy yêu cầu độ chính xác cao trong gia công để đảm bảo khả năng ăn khớp tốt và truyền lực ổn định.

Khu vực này thường chịu tải xoắn lớn trong suốt quá trình vận hành, do đó nếu thiết kế hoặc gia công không phù hợp, rất dễ xảy ra hiện tượng trượt, mài mòn hoặc thậm chí gãy đầu trục khi làm việc ở tải cao hoặc có tải sốc.

Vị trí liên kết tang

Vị trí liên kết tang là khu vực tiếp xúc và cố định giữa trục tang và tang cuốn cáp, có thể là phần trục trơn để lắp ép, hàn cố định hoặc kết nối bằng mặt bích bulong. Vị trí liên kết tang yêu cầu độ đồng tâm cao và khả năng chịu lực tốt để đảm bảo tang quay ổn định trong suốt quá trình vận hành.

Tùy theo thiết kế, liên kết này có thể là hàn liền hoặc dạng mặt bích, nhưng dù ở hình thức nào cũng cần đảm bảo độ chắc chắn, tránh hiện tượng trượt hoặc lệch tâm. Nếu khu vực này không đạt yêu cầu kỹ thuật, tang sẽ quay không đều, dẫn đến cuốn cáp lệch, gây rối cáp và ảnh hưởng đến toàn bộ hệ nâng.

Trong thực tế gia công và sửa chữa, Tuấn Cầu Trục nhận thấy sai lệch không nằm ở tổng thể mà thường xuất phát từ từng vị trí nhỏ như cổ trục hoặc điểm liên kết tang. Việc kiểm soát chính xác từng chi tiết này là yếu tố then chốt giúp hệ thống vận hành ổn định, hạn chế rung và kéo dài thời gian sử dụng thiết bị.

Nguyên lý hoạt động của trục tang cuốn cáp

Trong hệ thống pa lăng, trục tang hoạt động theo chuỗi truyền động khép kín từ động cơ đến cáp nâng. Cụ thể, khi động cơ khởi động, chuyển động quay sẽ được truyền qua hộp giảm tốc để giảm tốc độ và tăng mô-men. Lực này sau đó được truyền trực tiếp vào trục tang, làm cho trục quay và kéo theo tang cuốn quay cùng.

Khi tang quay, cáp được cuốn vào hoặc nhả ra tùy theo chiều quay của trục:

• Khi trục quay theo chiều nâng, cáp sẽ được cuốn đều quanh tang, kéo móc tải đi lên.
• Khi trục quay theo chiều ngược lại, cáp được nhả ra từ từ, giúp hạ tải xuống một cách kiểm soát.

Điểm quan trọng ở đây không chỉ là “quay”, mà là quay đều và ổn định. Trong thực tế vận hành, nếu trục tang không đảm bảo độ chính xác:

• Tang sẽ quay lệch → cáp cuốn không đều
• Lực phân bố không đồng đều → dễ gây rối cáp
• Lâu dài → mòn tang, mòn cáp, thậm chí gây kẹt hoặc đứt cáp

Tuấn Cầu Trục luôn cảnh báo cho khách hàng của mình rằng: yêu cầu kỹ thuật của trục tang không nằm ở công suất hay kích thước, mà là độ đồng tâm và độ ổn định khi quay. Chỉ cần sai lệch rất nhỏ trong gia công hoặc lắp đặt cũng có khả năng làm giảm thời gian sử dụng của toàn bộ hệ thống nâng hạ.

Vật liệu & tiêu chuẩn gia công trục tang cuốn cáp

Với đặc thù làm việc liên tục dưới tải lớn, trục tang pa lăng không chỉ yêu cầu thiết kế đúng mà còn phụ thuộc rất nhiều vào vật liệu và tiêu chuẩn gia công. Đây là yếu tố quyết định trực tiếp đến độ bền, độ ổn định của toàn bộ cơ cấu nâng hạ.

Vật liệu phổ biến

Trong thực tế, trục tang thường được chế tạo từ các loại thép có độ bền cơ học cao như C45, 40Cr hoặc SCM440. Mỗi loại vật liệu sẽ phù hợp với từng dải tải và điều kiện làm việc khác nhau.

Với các hệ pa lăng tải nhẹ và trung bình, thép C45 có thể đáp ứng tốt nhờ khả năng chịu lực và giá thành hợp lý. Tuy nhiên, với tải lớn hoặc môi trường làm việc khắc nghiệt, các loại thép hợp kim như 40Cr hoặc SCM440 sẽ được ưu tiên nhờ độ bền cao hơn, khả năng chống mài mòn và chịu tải chu kỳ tốt hơn trong thời gian dài.

Yêu cầu kỹ thuật của trục tang cuốn cáp

Bên cạnh vật liệu, tiêu chuẩn gia công là yếu tố mang tính quyết định đến chất lượng trục tang. Trong quá trình sản xuất, trục cần được gia công với độ chính xác cao, đặc biệt tại các vị trí lắp ghép như cổ trục và đầu trục, nhằm đảm bảo độ đồng tâm và giảm rung khi vận hành.

Ngoài ra, trục thường được xử lý nhiệt để tăng độ cứng bề mặt, giúp hạn chế mài mòn và nâng cao khả năng chịu tải trong điều kiện làm việc liên tục. Khả năng chống mỏi của vật liệu cũng là yếu tố quan trọng, bởi trục tang phải chịu tải lặp đi lặp lại trong suốt quá trình nâng hạ, nếu không đảm bảo sẽ rất dễ phát sinh nứt hoặc gãy sau một thời gian sử dụng.

Phân loại trục tang cuốn cáp

Trong thực tế, trục tang pa lăng không được thiết kế theo một chuẩn cố định mà sẽ thay đổi tùy theo kết cấu, loại thiết bị và tải trọng làm việc. Việc phân loại rõ ràng giúp lựa chọn đúng trục, tránh tình trạng lắp sai gây mất ổn định khi vận hành.

Phân loại theo kết cấu

Dựa trên kết cấu chế tạo và phương án lắp đặt, trục tang thường được chia thành hai dạng chính là trục liền và trục rời.

• Trục liền: Trục liền là dạng trục được gia công liền khối với tang hoặc thiết kế đồng bộ ngay từ đầu. Loại này có ưu điểm về độ đồng tâm cao, vận hành ổn định, thường dùng trong các hệ pa lăng mới hoặc thiết bị đồng bộ từ nhà sản xuất.

• Trục rời: Trục rời là dạng trục tách rời với tang, có thể tháo lắp và thay thế độc lập. Đây là loại phổ biến trong thực tế sửa chữa và bảo trì, giúp linh hoạt trong việc thay thế khi trục bị mòn, cong hoặc hư hỏng mà không cần thay toàn bộ tang.

Phân loại theo loại pa lăng

Tùy theo từng loại pa lăng, trục tang sẽ có thiết kế khác nhau để phù hợp với cơ cấu truyền động và đặc điểm làm việc:

• Pa lăng cáp điện: Sử dụng trục tang để cuốn cáp thép, yêu cầu độ chính xác cao về đồng tâm và bề mặt gia công để đảm bảo cáp cuốn đều, không bị rối.
• Pa lăng xích điện: Một số dòng vẫn sử dụng trục truyền lực tương tự, nhưng thiết kế có thể đơn giản hơn do đặc thù làm việc với xích, ít phụ thuộc vào tang cuốn.
• Pa lăng xích kéo tay: Chủ yếu dùng cơ cấu xích và bánh răng, trục đóng vai trò truyền lực nhưng không yêu cầu phức tạp như hệ pa lăng cáp điện.

Điều quan trọng là mỗi loại pa lăng có cấu hình truyền động khác nhau, do đó trục tang cần được thiết kế riêng, không thể dùng chung một loại cho nhiều hệ thống.

Phân loại theo tải trọng

Theo tải trọng làm việc, trục tang được thiết kế với kích thước và vật liệu khác nhau để đảm bảo khả năng chịu lực:

• Tải nhẹ (1–3 tấn): Trục có kích thước nhỏ, thường dùng trong pa lăng mini hoặc hệ thống nâng đơn giản.
• Tải trung bình (3–10 tấn): Yêu cầu trục có độ cứng cao hơn, gia công chính xác hơn để đảm bảo vận hành ổn định trong điều kiện làm việc liên tục.
• Tải nặng (10–30 tấn): Trục có kích thước lớn, sử dụng thép hợp kim chất lượng cao và yêu cầu kiểm soát nghiêm ngặt về gia công, đồng tâm và khả năng chịu tải chu kỳ.

Tại kho hàng của Tuấn Cầu Trục, việc phân loại theo tải trọng không chỉ dừng ở mức “tấn”, mà luôn được đánh giá thêm theo chế độ làm việc thực tế để đảm bảo trục tang hoạt động ổn định và bền bỉ trong thời gian dài.

Ưu điểm của trục tang cuốn cáp chất lượng cao

Trong quá trình vận hành pa lăng, sự khác biệt giữa một trục tang đạt tiêu chuẩn và một trục tang gia công thông thường thường không thể hiện ngay lập tức, mà bộc lộ rõ sau một thời gian sử dụng. Những ưu điểm dưới đây chính là yếu tố giúp hệ thống vận hành ổn định, giảm sự cố và tối ưu chi phí về lâu dài.

• Chịu tải lớn, không biến dạng

Trục tang chất lượng cao được thiết kế và gia công theo đúng tải trọng thực tế, giúp đảm bảo khả năng chịu lực xoắn và lực uốn trong suốt quá trình vận hành. Nhờ đó, trục không bị cong hay biến dạng khi làm việc tải nặng hoặc liên tục, giữ ổn định cho toàn bộ cơ cấu nâng.

• Vận hành ổn định, hạn chế rung

Khi trục được gia công chính xác và đảm bảo độ đồng tâm, quá trình quay của tang sẽ diễn ra mượt và đều. Điều này giúp giảm rung lắc, hạn chế ảnh hưởng đến các bộ phận như hộp số, bạc đạn và kết cấu khung, đặc biệt trong các hệ thống làm việc cường độ cao.

• Giảm rối cáp

Một trong những nguyên nhân chính gây rối cáp là tang quay lệch do trục không chuẩn. Với trục tang chất lượng, cáp được cuốn đều theo rãnh, hạn chế chồng lớp hoặc lệch hướng, từ đó giảm thiểu các sự cố trong quá trình nâng hạ.

• Tăng thời gian sử dụng tang & cáp

Khi lực truyền được phân bố đều và ổn định, tang và cáp sẽ không bị mài mòn cục bộ. Điều này giúp kéo dài thời gian sử dụng của cả hai bộ phận, giảm tần suất thay thế và đảm bảo hệ thống vận hành bền bỉ theo thời gian.

• Giảm chi phí bảo trì

Về lâu dài, trục tang chất lượng giúp hạn chế các lỗi phát sinh như hỏng bạc đạn, lệch tang hay mòn cáp. Nhờ đó, doanh nghiệp có thể giảm đáng kể chi phí bảo trì, sửa chữa và tránh các gián đoạn không cần thiết trong quá trình sản xuất.

Ứng dụng của trục tang cuốn cáp

Trục tang cuốn cáp được sử dụng rộng rãi trong các hệ thống nâng hạ có cơ cấu cuốn – nhả cáp, đặc biệt trong môi trường công nghiệp yêu cầu tải lớn và vận hành liên tục. Tùy theo từng ứng dụng, trục tang sẽ có thiết kế và tiêu chuẩn kỹ thuật khác nhau để đảm bảo độ ổn định và an toàn.

Ứng dụng trong pa lăng cáp điện

Đây là ứng dụng phổ biến nhất của trục tang. Trong hệ pa lăng cáp điện, trục tang đóng vai trò truyền động trực tiếp để làm quay tang cuốn cáp, phục vụ quá trình nâng hạ tải. Do đặc thù làm việc liên tục và yêu cầu độ chính xác cao, trục tang trong hệ này cần đảm bảo độ đồng tâm tốt, hạn chế rung và giúp cáp cuốn đều theo rãnh.

Ứng dụng trong cầu trục và cổng trục

Trong các hệ cầu trục và cổng trục, trục tang là bộ phận nằm trong cơ cấu nâng chính, chịu tải lớn từ vài tấn đến hàng chục tấn. Điều này đòi hỏi trục phải có độ bền cao, khả năng chịu tải chu kỳ tốt và vận hành ổn định trong thời gian dài. Nếu trục không đảm bảo, toàn bộ hệ nâng sẽ bị ảnh hưởng trực tiếp.

Ứng dụng trong tời kéo và winch công nghiệp

Trục tang cũng được sử dụng trong các hệ tời kéo, winch nâng hạ hoặc kéo tải ngang. Trong các ứng dụng này, yêu cầu quan trọng là khả năng cuốn cáp ổn định và kiểm soát lực kéo chính xác, đặc biệt trong các môi trường làm việc khắc nghiệt như công trình hoặc nhà máy.

Mỗi ứng dụng đều có đặc thù tải trọng và chế độ làm việc khác nhau, vì vậy trục tang cần được thiết kế và gia công riêng cho từng hệ thống. Các doanh nghiệp dưới đây đang sử dụng pa lăng, cầu trục, cổng trục nên ứng dụng trục tang cuốn cáp.

CÔNG TY TNHH TÔN THÉP TÂM NGA

• MST: 3002290927
• Địa chỉ: Số 519, đường mòn Hồ Chí Minh, Tổ dân phố 6, Thị trấn Hương Khê, Huyện Hương Khê, Tỉnh Hà Tĩnh.

CÔNG TY TNHH TM THÉP VẠN LỢI

• MST: 2301255037
• Địa chỉ: Khu phố Đa Hội, Phường Châu Khê, Thành phố Từ Sơn, Tỉnh Bắc Ninh.

CÔNG TY TNHH THANH LÝ THIẾT BỊ VÀ SẮT THÉP MINH ANH

• MST: 5702128553
• Địa chỉ: Tổ 32, khu 5, Phường Hà Khánh, Thành phố Hạ Long, Tỉnh Quảng Ninh

CÔNG TY CỔ PHẦN THÉP SPDT

• MST: 1001266780
• Địa chỉ: Số 02, Phố Tiểu Hoàng, Thị trấn Tiền Hải, Huyện Tiền Hải, Tỉnh Thái Bình.

CÔNG TY TNHH TM DV XNK THÉP TRUNG DŨNG

• MST: 1102010658
• Địa chỉ: 186 Ấp Chánh, Xã Đức Lập Hạ, Huyện Đức Hoà, Tỉnh Long An.

Kinh nghiệm chọn trục tang từ Tuấn Cầu Trục

Việc lựa chọn trục tang không nên dừng ở việc “thay đúng cái đang có”, mà cần tiếp cận theo góc nhìn kỹ thuật tổng thể của hệ nâng. Từ kinh nghiệm thực tế, những sai lệch nhỏ trong khâu chọn trục ban đầu thường là nguyên nhân gây ra hàng loạt vấn đề về sau.

• Không chọn theo kích thước cũ

Trong nhiều trường hợp, trục cũ đã bị mòn, cong hoặc thiết kế chưa tối ưu ngay từ đầu. Việc lấy lại kích thước cũ để gia công lại có thể khiến lỗi tiếp tục lặp lại, thay vì xử lý triệt để nguyên nhân gốc.

• Phải tính theo tải thực tế

Tải danh nghĩa chỉ là một phần. Trục tang cần được tính toán theo tải thực tế, bao gồm cả tải làm việc liên tục, tải sốc và điều kiện vận hành cụ thể. Đây là yếu tố quyết định đến độ bền và độ ổn định lâu dài.

• Kiểm tra chế độ làm việc

Một hệ thống chạy gián đoạn và một hệ chạy liên tục sẽ yêu cầu trục hoàn toàn khác nhau. Nếu không đánh giá đúng chế độ làm việc, trục rất dễ bị quá tải theo chu kỳ và phát sinh nứt, gãy sau một thời gian sử dụng.

• Ưu tiên gia công đồng bộ trục và tang

Trục và tang là hai bộ phận làm việc trực tiếp với nhau, nên việc gia công đồng bộ sẽ giúp đảm bảo độ đồng tâm và khả năng vận hành ổn định. Đây là giải pháp giúp hạn chế rối cáp và rung hệ nâng hiệu quả trong thực tế.

Trong thực tế sửa chữa tại Tuấn Cầu Trục, các lỗi liên quan đến trục tang không xuất phát từ quá trình vận hành, mà đến từ việc lựa chọn sai ngay từ đầu. Việc đánh giá đúng tải và cấu hình hệ thống trước khi gia công luôn mang lại hiệu quả ổn định và tiết kiệm chi phí rõ rệt về lâu dài.

Báo giá trục tang cuốn cáp và yếu tố ảnh hưởng

Giá trục tang pa lăng trên thị trường không có một mức cố định, mà sẽ thay đổi tùy theo tải trọng, kích thước và yêu cầu kỹ thuật cụ thể. Trong thực tế, cùng một mức tải nhưng nếu điều kiện làm việc khác nhau thì giá thành cũng sẽ có sự chênh lệch đáng kể.

Giá bán trục tang cuốn cáp phụ thuộc vào yếu tố nào?

Trục tang không phải là sản phẩm tiêu chuẩn “đóng sẵn”, vì vậy giá thành sẽ phụ thuộc vào nhiều yếu tố kỹ thuật:

• Tải trọng làm việc: Tải càng lớn, yêu cầu về độ bền và vật liệu càng cao
• Kích thước trục: Đường kính và chiều dài ảnh hưởng trực tiếp đến vật tư và gia công
• Vật liệu chế tạo: Thép thường và thép hợp kim có mức giá khác nhau rõ rệt
• Độ chính xác gia công: Yêu cầu càng cao (đồng tâm, dung sai), chi phí càng tăng

Trong thực tế, yếu tố “độ chính xác” thường là phần quyết định đến chất lượng, không chỉ riêng giá thành.

Bảng giá trục tang cuốn cáp mới nhất (tham khảo)

Dưới đây là bảng giá trục tang theo một số cấu hình và tải trọng phổ biến, được tổng hợp từ thực tế gia công và cung cấp tại Tuấn Cầu Trục. Mức giá mang tính tham khảo, giúp khách hàng có cơ sở dự trù chi phí trước khi lựa chọn phương án phù hợp.

Loại trục tang	1T	2T	3T	5T	7.5T	10T	15T	20T	30T
Trục tang đơn 6m	770 nghìn	910 nghìn	910 nghìn	1,2 triệu	–	–	–	–	–
Trục tang đơn 12m	980 nghìn	1,4 triệu	1,7 triệu	–	–	–	–	–	–
Trục tang đôi 12m	–	4,2 triệu	3,2 triệu	4,2 triệu	4,2 triệu	4,2 triệu	6,3 triệu	6,7 triệu	7 triệu

Lưu ý:

• Giá trên mang tính tham khảo theo cấu hình phổ biến
• Chưa bao gồm các yêu cầu đặc biệt (gia công theo bản vẽ, vật liệu cao cấp, xử lý nhiệt riêng…)

Khách hàng đang quan tâm đến trục tang cuốn cáp và muốn nhận báo giá đúng và nhanh xin mời liên hệ HOTLINE Tuấn Cầu Trục và cung cấp:

• Model pa lăng hoặc thiết bị đang sử dụng
• Hình ảnh thực tế trục/tang
• Thông số tải trọng và chiều cao nâng

Việc cung cấp đúng thông tin ngay từ đầu giúp xác định chính xác phương án gia công, tránh sai lệch và rút ngắn thời gian xử lý.

Tuấn Cầu Trục – Đơn vị gia công & cung cấp trục tang theo tải thực tế

Trong thực tế vận hành, trục tang không phải là chi tiết có thể chọn nhanh theo kích thước có sẵn. Nếu chọn sai, hệ thống sẽ gặp lỗi lặp lại như rung, rối cáp, mòn tang và phát sinh chi phí sửa chữa liên tục. Tuấn Cầu Trục tập trung giải quyết đúng vấn đề này: gia công trục tang theo tải thực tế và cấu hình hệ thống, giúp thiết bị vận hành ổn định ngay từ đầu.

Không bán đại trà – Gia công theo đúng tải và hệ thống

Tuấn Cầu Trục không cung cấp trục tang theo dạng tiêu chuẩn có sẵn, bởi mỗi hệ pa lăng đều có điều kiện làm việc khác nhau. Thay vào đó, từng sản phẩm được tính toán dựa trên tải trọng thực tế, chế độ vận hành và cấu hình truyền động, giúp loại bỏ tình trạng lắp được nhưng chạy không ổn định, hạn chế tối đa các lỗi như rung, lệch tang hay rối cáp sau một thời gian sử dụng.

Gia công đồng bộ trục + tang – Giải pháp xử lý tận gốc rối cáp

Một trong những nguyên nhân chính gây rối cáp là trục và tang không đồng tâm do gia công rời rạc. Tuấn Cầu Trục xử lý bằng cách gia công đồng bộ toàn bộ cụm trục – tang, kiểm soát chính xác từng vị trí lắp ghép. Nhờ đó, tang quay đều, cáp vào đúng rãnh, giảm mài mòn cục bộ và giúp hệ thống vận hành ổn định ngay từ khi đưa vào sử dụng.

Hỗ trợ kiểm tra, đo đạc tận nơi – Không cần bản vẽ vẫn xử lý được

Đối với các hệ thống đã vận hành lâu năm hoặc không còn bản vẽ kỹ thuật, Tuấn Cầu Trục hỗ trợ khảo sát trực tiếp tại xưởng. Việc đo đạc và đánh giá thực tế giúp xác định đúng nguyên nhân sự cố, từ đó đưa ra phương án gia công phù hợp, tránh tình trạng thay sai hoặc sửa chữa nhiều lần nhưng không triệt để.

Phục hồi trục cong, mòn – Tối ưu chi phí nhưng vẫn đảm bảo vận hành

Không phải trường hợp nào cũng cần thay mới hoàn toàn. Với những trục bị cong nhẹ hoặc mòn theo thời gian, Tuấn Cầu Trục có thể phục hồi, cân chỉnh và gia công lại để đưa về trạng thái làm việc ổn định. Tuy nhiên, mọi phương án đều được kiểm soát chặt chẽ nhằm đảm bảo sau khi xử lý, trục vẫn đáp ứng yêu cầu kỹ thuật và an toàn vận hành lâu dài.

Nếu hệ pa lăng của bạn đang gặp tình trạng rung, rối cáp hoặc cần gia công trục tang theo tải thực tế, Tuấn Cầu Trục sẵn sàng hỗ trợ kiểm tra và tư vấn phương án phù hợp. Chỉ cần cung cấp model thiết bị, hình ảnh thực tế hoặc thông số tải, đội ngũ kỹ thuật sẽ giúp bạn xác định đúng giải pháp – làm đúng ngay từ đầu, tránh phát sinh chi phí về sau.

Câu hỏi thường gặp về trục tang cuốn cáp

Trong quá trình tư vấn và sửa chữa thực tế, Tuấn Cầu Trục nhận được nhiều câu hỏi xoay quanh việc lựa chọn và sử dụng trục tang. Dưới đây là những thắc mắc phổ biến nhất giúp khách hàng hiểu rõ trước khi quyết định.

Câu 1: Khi nào cần thay trục tang pa lăng?

Trả lời:

Trục tang cần được thay thế khi xuất hiện các dấu hiệu như cong trục, mòn cổ trục, rung bất thường khi vận hành hoặc cuốn cáp không đều. Ngoài ra, nếu hệ thống thường xuyên bị rối cáp hoặc hỏng bạc đạn lặp lại, rất có thể nguyên nhân đến từ trục tang đã sai lệch và cần được kiểm tra, thay thế.

Câu 2: Có thể dùng lại trục tang cũ để gia công lại không?

Trả lời:

Trong một số trường hợp, trục tang có thể được phục hồi nếu mức độ cong hoặc mòn không quá nghiêm trọng. Tuy nhiên, việc này cần được đánh giá kỹ về độ đồng tâm và khả năng chịu tải sau khi xử lý. Nếu trục đã xuống cấp nhiều, việc gia công lại có thể không đảm bảo vận hành ổn định lâu dài.

Câu 3: Chọn trục tang theo tải trọng có đủ không?

Trả lời:

Chỉ dựa vào tải trọng là chưa đủ để lựa chọn trục tang phù hợp. Ngoài tải, cần xem xét thêm các yếu tố như chiều cao nâng, chế độ làm việc (liên tục hay gián đoạn), cấu hình tang và hệ truyền động. Đây là lý do nhiều trường hợp chọn đúng “tấn” nhưng vẫn xảy ra lỗi khi vận hành.

Câu 4: Trục tang có thể dùng chung cho nhiều loại pa lăng không?

Trả lời:

Câu trả lời là không. Mỗi loại pa lăng (cáp điện, xích điện, kéo tay) có cấu tạo và nguyên lý truyền động khác nhau, do đó trục tang cần được thiết kế riêng để đảm bảo phù hợp. Việc dùng chung có thể dẫn đến sai lệch lắp ghép và ảnh hưởng trực tiếp đến độ ổn định.

Câu 5: Vì sao trục tang mới lắp vẫn bị rối cáp?

Trả lời:

Trong thực tế, rối cáp không chỉ do tang hoặc cáp mà thường xuất phát từ trục tang không đảm bảo độ đồng tâm hoặc gia công chưa chính xác. Ngoài ra, việc lắp đặt sai kỹ thuật hoặc không đồng bộ giữa trục và tang cũng là nguyên nhân phổ biến khiến hệ thống vận hành không ổn định ngay từ đầu.

Kết luận về trục tang cuốn cáp

Trục tang cuốn cáp là chi tiết truyền lực cốt lõi trong hệ pa lăng, ảnh hưởng trực tiếp đến độ ổn định, an toàn và độ bền của toàn bộ thiết bị nâng hạ. Trong thực tế, phần lớn sự cố không đến từ tải trọng vượt mức mà xuất phát từ việc lựa chọn hoặc gia công trục tang chưa phù hợp ngay từ đầu. Việc hiểu đúng cấu tạo, nguyên lý và đặc biệt là lựa chọn theo tải thực tế sẽ giúp hệ thống vận hành bền bỉ, hạn chế tối đa rung, rối cáp và các chi phí sửa chữa phát sinh.

Nếu bạn đang cần gia công trục tang mới, thay thế hoặc xử lý các lỗi như rung, rối cáp, mòn trục, Tuấn Cầu Trục sẵn sàng hỗ trợ từ kiểm tra thực tế đến tư vấn giải pháp phù hợp. Chỉ cần cung cấp thông tin cơ bản như model pa lăng, hình ảnh hoặc tải trọng, đội ngũ kỹ thuật sẽ giúp bạn xác định đúng phương án – đảm bảo vận hành ổn định và tối ưu chi phí lâu dài.
