Với nhu cầu nâng hạ hàng hóa 10 tấn, tần suất làm việc liên tục và khẩu độ trên 30m, cầu trục dầm đơn không còn là lựa chọn phù hợp. Đây là ngưỡng mà trong nhiều năm làm nghề, Tuấn Cầu Trục luôn khuyến nghị chuyển sang cầu trục treo dầm đôi. Đây không chỉ là bài toán kinh tế, đó là câu chuyện về hiệu suất vận hành, tính an toàn và độ ổn định, bền bỉ của cầu trục.
Cầu trục treo dầm đôi 10 tấn là gì? Tổng quan từ chuyên gia Tuấn Cầu Trục
Cầu trục treo dầm đôi 10 tấn là dòng thiết bị nâng hạ công nghiệp nặng, phổ biến trong phân khúc cầu trục treo. Đây cũng chính là dòng tôi tư vấn nhiều nhất cho các nhà máy có khẩu độ lớn, vận hành nhiều ca. Dưới đây là phần định nghĩa chi tiết của thiết bị này.
Định nghĩa cầu trục treo dầm đôi 10 tấn
Cầu trục treo dầm đôi 10 tấn là thiết bị nâng hạ chuyên dụng với tải trọng thiết kế 10.000 kg (10 tấn), có hệ bánh xe chạy trên cánh dưới của dầm I thay vì chạy trên ray cố định như cầu trục ray. Thiết bị cầu trục treo dầm đôi này có hai dầm chính chạy song song, pa lăng đặt trên đỉnh dầm.
Thiết kế thông minh này giúp móc cẩu kéo vật nặng lên cao hơn, sát với đáy dầm mái nhà xưởng, tăng chiều cao nâng hạ thực tế lên đến 20-30% so với loại dầm đơn. Hơn nữa, do cơ chế “treo” bên dưới kết cấu mái, cầu trục dầm đôi 10 tấn di chuyển linh hoạt, áp sát vách tường. Đây là những địa điểm mà cầu trục quay hay cầu trục ray không thể với tới.
Cầu trục treo dầm đôi 10 tấn là gì?
So sánh nhanh cầu trục treo dầm đôi và dầm đơn 10 tấn
Quá trình khảo sát, tư vấn giải pháp nâng hạ, tôi thường xuyên nghe câu hỏi: “Cùng tải 10 tấn thì dầm đôi hơn gì dầm đơn?” Câu trả lời không chỉ nằm ở một con số. Dưới đây là bảng so sánh đầy đủ tôi thường dùng khi tư vấn trực tiếp:
| Tiêu chí | Cầu trục treo dầm đơn 10 tấn | Cầu trục treo dầm đôi 10 tấn |
| Khẩu độ tối ưu | Dưới 30m | Có thể tới 60m và hơn |
| Chiều cao nâng thực tế | Thấp hơn do palăng treo dưới bụng dầm | Cao hơn 20 – 30% vì palăng trên đỉnh dầm |
| Độ cứng vững | Trung bình, dễ rung khi tải lớn hoặc khẩu độ rộng | Cao, hai dầm song song triệt tiêu rung lắc ngang |
| Độ võng dầm | Lớn hơn ở cùng khẩu độ | Nhỏ hơn đáng kể ≤ L/800 theo TCVN |
| Tần suất vận hành | Nhóm A3 – A4 | Nhóm A3 – A6 (phù hợp 3 ca liên tục) |
| Lắp đặt ray | Đơn giản hơn, ít điểm treo | Phức tạp hơn, cần kiểm tra tải dầm mái kỹ hơn |
| Chi phí đầu tư | Thấp hơn 35 – 50% | Cao hơn nhưng xứng đáng với bài toán tải nặng |
| Phù hợp nhất với | Xưởng vừa, tải trung bình, tần suất thấp | Nhà máy công nghiệp nặng, khẩu độ lớn, vận hành liên tục |
Phân loại cầu trục treo dầm đôi 10 tấn
Có nhiều biến thể cầu trục treo dầm đôi 10 tấn trên thị trường. Tuy nhiên, trên thực tế, tôi thường chia thiết bị này dựa theo thông số cụ thể và mục đích sử dụng với những loại cụ thể như sau:
Phân loại theo thiết bị nâng (Pa lăng)
Lựa chọn pa lăng ảnh hưởng đến tốc độ vận hành và độ bền của hệ thống. Đối với tải trọng 10 tấn, có hai dòng thiết bị chính:
- Pa lăng cáp điện dầm đôi: Đây là loại phổ biến nhất cho tải trọng 10 tấn. Thiết bị có tốc độ nâng nhanh, vận hành ổn định trong các nhà xưởng có cường độ làm việc cao.
- Pa lăng xích điện dầm đôi: Sử dụng cho các yêu cầu nâng hạ cần độ chính xác cao khi đặt tải hoặc trong các không gian có chiều cao trần cực kỳ hạn chế.
Phân loại theo chế độ làm việc
Tôi tính toán cấp độ làm việc dựa trên tần suất nâng hạ trong ngày để tránh tình trạng quá tải động cơ:
- Chế độ nhẹ (M3): Dùng cho các trạm bơm hoặc xưởng bảo trì máy móc với tần suất nâng hạ thấp (vài lần trong ngày).
- Chế độ trung bình (M4 – M5): Dùng cho các nhà xưởng sản xuất, lắp ráp linh kiện hoạt động từ 1 đến 2 ca mỗi ngày. Đây là phân khúc có số lượng người dùng lớn nhất.
- Chế độ nặng (M6): Dành cho các dây chuyền sản xuất thép hoặc cấu kiện bê tông với tần suất làm việc liên tục, tải trọng nâng thường xuyên ở mức tối đa.
Phân loại theo phương thức điều khiển
Phương thức điều khiển quyết định tính linh hoạt và an toàn cho người vận hành:
- Tay bấm có dây: Kết nối trực tiếp với tủ điện bằng cáp điều khiển. Đây là phương án tiết kiệm chi phí, phù hợp khi người vận hành đứng gần vật nâng.
- Điều khiển từ xa (Remote): Sử dụng sóng vô tuyến giúp người vận hành chọn vị trí quan sát tốt nhất và giữ khoảng cách an toàn với khối hàng 10 tấn.
- Điều khiển tay gạt (Joystick): Tích hợp trên các bộ điều khiển cao cấp, cho phép điều khiển đa cấp tốc độ. Cơ cấu này giúp việc khởi động và dừng lại của cầu trục treo diễn ra êm ái, giảm rung lắc dầm chính.
Phân loại theo môi trường làm việc
Điều kiện môi trường quyết định tiêu chuẩn bảo vệ thiết bị điện và lớp sơn phủ:
- Môi trường tiêu chuẩn: Sử dụng cho các kho thành phẩm, xưởng cơ khí có nhiệt độ và độ ẩm bình thường.
- Môi trường đặc thù: Bao gồm thiết bị cho phòng sạch (thực phẩm, y tế), môi trường chống cháy nổ (hóa chất, xăng dầu) hoặc môi trường có nồng độ axit cao gây ăn mòn kim loại.
Phân loại cầu trục treo dầm đôi 10 tấn

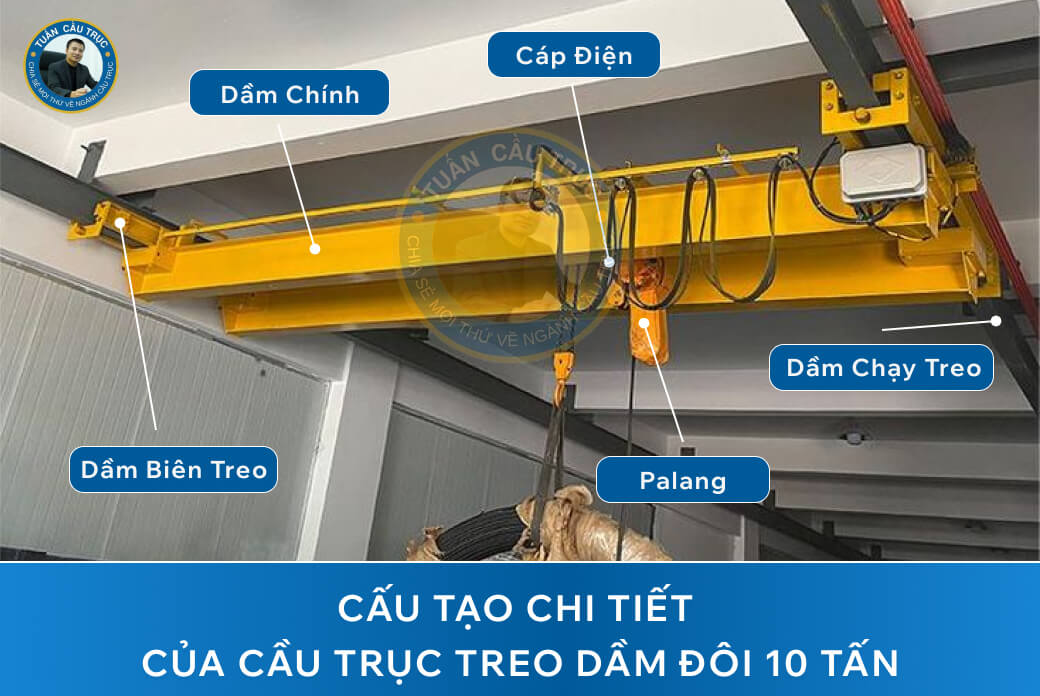

Cấu tạo chi tiết của cầu trục treo dầm đôi 10 tấn
Cầu trục treo dầm đôi 10 tấn là thiết bị nâng hạ có kết cấu đặc thù, giúp tối ưu hóa chiều cao nâng và tận dụng tối đa không gian sát vách của nhà xưởng. Một bộ thiết bị tiêu chuẩn được cấu thành từ 5 cụm chi tiết chính sau đây:
Bảng thành phần cấu tạo cầu trục treo dầm đôi 10 tấn
| STT | Cụm chi tiết chính | Đặc điểm cấu tạo & Thông số kỹ thuật |
| 1 | Hệ dầm chính đôi | Thiết kế gồm hai dầm thép (dạng hộp hoặc dạng I) chạy song song. Sử dụng vật liệu thép chuyên dụng Q345B, Q235, CT3 hoặc SS400 có khả năng chịu uốn và chịu tải cao. Dầm có thể thiết kế dạng công xôn để mở rộng phạm vi hoạt động của pa lăng. |
| 2 | Dầm biên treo đặc thù | Khác với loại cầu trục đặt trên ray, dầm biên cầu treo được lắp ngược, cụm bánh xe kẹp hoặc tì sát vào cánh dưới của dầm I chạy dọc. Mỗi dầm biên tích hợp động cơ giảm tốc giúp toàn bộ hệ thống tịnh tiến dọc nhà xưởng. |
| 3 | Pa lăng dầm đôi (Xe con) | Pa lăng được thiết kế dạng ngồi trên đường ray hàn sẵn dọc theo hai dầm chính. Kết cấu này giúp móc cẩu thu ngắn khoảng cách với trần nhà, tối ưu chiều cao nâng hơn hẳn so với loại pa lăng treo dưới dầm đơn. |
| 4 | Hệ thống điều khiển | – Tủ điện: Tích hợp biến tần (Inverter) để khởi động mềm, triệt tiêu hiện tượng văng tải khi di chuyển.
– Thiết bị an toàn: Bao gồm bộ giới hạn hành trình 4 hướng, bộ giới hạn quá tải (ngắt điện khi quá 10 tấn), còi hú và đèn nháy báo hiệu. |
| 5 | Hệ truyền dẫn năng lượng | – Điện ngang: Sử dụng cáp dẹt kiểu sâu đo chạy trong máng C inox để cấp nguồn cho pa lăng.
– Điện dọc: Sử dụng thanh dẫn an toàn 3P (nhựa bọc đồng) chạy dọc theo ray treo để cấp nguồn tổng cho toàn hệ thống. |
Lưu ý chuyên gia: Đối với dòng cầu trục treo 10 tấn, hệ thống dầm biên treo phải được tính toán cực kỳ chính xác về lực ép lên cánh dầm I chạy dọc để tránh hiện tượng biến dạng cánh dầm sau thời gian dài sử dụng.
Nguyên lý hoạt động của cầu trục treo dầm đôi 10 tấn
Làm trong ngành nâng hạ lâu năm, chúng tôi thường nói cầu trục treo dầm đôi 10 tấn vận hành theo “4 phương 8 hướng”. Thực tế, bản chất của hoạt động này là 3 cơ cấu chuyển động độc lập phối hợp với nhau.
Hiểu đúng 3 cơ cấu này, bạn sẽ hiểu tại sao cầu trục treo dầm đôi 10 tấn lại có thể đưa khối hàng nặng đến đúng vị trí cần thiết trong không gian xưởng một cách chính xác và an toàn.
Cơ cấu nâng hạ (Vận hành theo trục đứng)
Đây là quá trình chuyển hóa điện năng thành lực kéo để thay đổi độ cao của vật nặng 10 tấn:
- Điều khiển: Khi bạn thao tác trên tay bấm hoặc điều khiển từ xa, khởi động từ trong tủ điện sẽ đóng tiếp điểm. Tùy vào lệnh điều khiển, dòng điện được cấp để động cơ quay thuận (nâng lên) hoặc quay ngược (hạ xuống).
- Truyền động: Động cơ điện 3 pha tạo ra momen xoắn truyền qua hộp giảm tốc. Tại đây, tốc độ quay được giảm xuống nhưng lực kéo được tăng lên gấp nhiều lần để nhấc bổng khối hàng.
- Thực thi: Lực từ hộp giảm tốc làm quay tang cuốn để thu hoặc nhả cáp thép. Thông qua cụm puly và móc cẩu, vật nặng sẽ di chuyển theo chiều thẳng đứng.
- An toàn: Phanh điện từ là bộ phận then chốt. Khi bạn buông nút điều khiển hoặc khi mất điện đột ngột, lò xo phanh sẽ ép chặt má phanh vào trục động cơ, giữ vật nặng cố định trên không trung, ngăn chặn tuyệt đối hiện tượng rơi tự do.
Cơ cấu di chuyển xe con (Vận hành theo phương ngang dầm chính)
Ở hệ dầm đôi, xe con (pa lăng) di chuyển trên đỉnh của hai dầm chính:
- Vận hành: Động cơ di chuyển tích hợp trên xe con nhận tín hiệu và truyền lực đến hệ thống bánh xe.
- Chuyển động: Các bánh xe này lăn trực tiếp trên đường ray được hàn cố định phía trên lưng dầm chính.
- Đặc điểm kỹ thuật: Khác với dầm đơn (chạy ở cánh dưới), xe con dầm đôi chạy phía trên nên độ ổn định cực cao, triệt tiêu hiện tượng rung lắc ngang khi khởi động hoặc dừng lại. Hệ thống phanh điện từ giúp xe con dừng chính xác vị trí cần đặt tải.
Cơ cấu di chuyển cầu trục (Vận hành theo phương dọc nhà xưởng)
Toàn bộ hệ thống dầm chính và xe con sẽ chạy dọc theo nhà xưởng nhờ hai động cơ lắp ở dầm biên treo:
- Khởi động: Biến tần cấp điện đồng thời cho hai động cơ dầm biên. Việc dùng biến tần là bắt buộc để hai đầu dầm chạy đồng tốc, tránh hiện tượng dầm bị chạy xéo hoặc vặn gây kẹt bánh xe trên ray treo I.
- Tịnh tiến: Cụm bánh xe dầm biên ép sát vào cánh dưới của ray I (treo sát trần) và lăn đi. Quá trình này diễn ra êm ái nhờ sự điều tiết tần số của biến tần, giúp giảm tải trọng động tác động lên kết cấu mái nhà xưởng.
- Dừng lại: Khi ngắt lệnh, phanh điện từ ở hai đầu dầm biên sẽ hãm đồng bộ, giúp cầu trục dừng lại ngay lập tức mà không bị trôi theo quán tính.
Phân tích chuyên gia: Khi vận hành, 3 chuyển động này phối hợp giúp bạn đưa móc cẩu tiếp cận sát vách tường, bao phủ toàn bộ diện tích nhà xưởng. Đối với hệ dầm đôi, bạn có thể đưa hàng lên cao hơn (tối ưu chiều cao thông thủy) và giữ hàng ổn định hơn hẳn so với hệ dầm đơn.
Nguyên lý hoạt động của cầu trục treo dầm đôi 10 tấn
Thông số kỹ thuật cơ bản của cầu trục treo dầm đôi 10 tấn
Dưới đây là các thông số điển hình cho một bộ cầu trục dầm đôi 10 tấn mà tôi thường tư vấn cho khách hàng :
| Thông số | Giá trị tiêu chuẩn | Ghi chú |
| Tải trọng danh định (WLL) | 10.000 kg (10 tấn) | Tải trọng làm việc an toàn |
| Hệ số an toàn | ≥ 4:1 | Tải phá hủy tối thiểu 40 tấn |
| Khẩu độ (span) | 10m – 60m | Tùy chỉnh theo kết cấu nhà xưởng |
| Chiều cao nâng | 6m – 12m | Tính từ sàn đến móc vị trí thấp nhất |
| Tốc độ nâng hạ | 2 – 8 m/phút | Tùy model palăng và nhóm làm việc |
| Tốc độ di chuyển xe con | 10 – 30 m/phút | Có biến tần điều tốc |
| Tốc độ di chuyển cầu | 20 – 60 m/phút | Có biến tần điều tốc |
| Nhóm làm việc (FEM/DIN) | A3 – A6 | Xem bảng chi tiết phía dưới |
| Độ võng dầm chính | ≤ L/800 | L = khẩu độ · Tiêu chuẩn TCVN 4244:2005 |
| Nguồn điện | 380V – 3 pha – 50Hz | Tiêu chuẩn công nghiệp Việt Nam |
| Cấp bảo vệ động cơ | IP54 / IP55 | IP55 cho môi trường ẩm hoặc ngoài trời |
| Tải trọng thử | 125% = 12.500 kg | Bắt buộc trước khi bàn giao |
| Tiêu chuẩn áp dụng | TCVN 4244:2005 · FEM 1.001 · DIN 15018 | Đăng kiểm theo QCVN 07:2012/BLĐTBXH |
Lưu ý: Các thông số trên chỉ mang tính chất tham khảo. Để thiết kế một bộ cầu trục treo dầm đôi 10 tấn phù hợp với đặc thù từng nhà xưởng, Tuấn Cầu Trục sẽ tiến hành khảo sát chi tiết trước khi đưa ra phương án thiết kế cuối cùng.
Ưu điểm và nhược điểm của cầu trục treo dầm đôi 10 tấn
Quá trình tư vấn cho người dùng, tôi luôn thẳng thắn nêu rõ những ưu, nhược điểm của cầu trục 10 tấn. Bởi tôi luôn cho rằng, thiết bị phù hợp mới là thiết bị tốt nhất, chứ không phải thiết bị đắt tiền.
Trong phần này, tôi sẽ chỉ ra những điểm mạnh – yếu của cầu trục treo dầm đôi 10 tấn để bạn đánh giá khách quan về sản phẩm.
Lợi thế cạnh tranh vượt trội
Dưới đây là những lợi ích thực tế mà khách hàng của Tuấn Cầu Trục đã nhận được khi lắp cầu trục treo dầm đôi 10 tấn:
- Tối ưu không gian sát vách tường: Thiết kế treo giúp xe con có thể di chuyển sát ra tận biên dầm, giúp móc cẩu tiếp cận được các vị trí hàng hóa đặt sát vách mà cầu trục dầm đơn khó chạm tới.
- Giải phóng mặt bằng sàn: Toàn bộ hệ thống ray và kết cấu máy đều nằm sát trần nhà. Điều này cực kỳ lý tưởng cho những xưởng có diện tích chật hẹp, cần dành toàn bộ mặt sàn cho sản xuất và lối đi.
- Tải trọng lớn, vận hành bền bỉ: Với sức nâng 10 tấn, thiết bị đáp ứng hoàn hảo việc nâng hạ máy móc hạng nặng, tổng thành cơ khí hoặc các khuôn mẫu lớn với tần suất làm việc cao.
- Độ ổn định tuyệt đối: Nhờ kết cấu hai dầm chính song song và xe con ngồi trên ray, hiện tượng rung lắc khi khởi động hoặc dừng tải được triệt tiêu đáng kể so với hệ dầm đơn.
- Bảo trì an toàn, thuận lợi: Thiết kế dầm đôi cho phép lắp đặt sàn công tác và lan can chạy dọc thân dầm. Điều này giúp kỹ thuật viên tiếp cận pa lăng và tủ điện để kiểm tra, bảo dưỡng định kỳ một cách an toàn nhất.
Một số hạn chế cần cân nhắc
Bên cạnh những ưu điểm, bạn cần lưu ý hai thách thức lớn khi lựa chọn dòng máy này:
- Yêu cầu khắt khe về kết cấu nhà xưởng: Vì toàn bộ tải trọng 10 tấn cộng với trọng lượng bản thân máy (tổng cộng có thể lên tới 14-15 tấn) đều treo trực tiếp lên hệ dầm mái, nên kết cấu khung kèo và dầm treo I phải cực kỳ vững chãi. Nếu nhà xưởng cũ hoặc kèo thép yếu, việc gia cố sẽ rất tốn kém.
- Chi phí đầu tư ban đầu cao: Do kết cấu cơ khí phức tạp (2 dầm chính, dầm biên treo đặc thù, hệ ray treo) và quy trình thi công lắp đặt trên cao khó khăn hơn, nên tổng mức đầu tư sẽ cao hơn đáng kể so với loại cầu trục dầm đơn cùng tải trọng.
Ưu điểm và nhược điểm của cầu trục treo dầm đôi 10 tấn
Ứng dụng thực tế của cầu trục treo dầm đôi 10 tấn trong các ngành công nghiệp
Trong 15 năm lắp đặt thiết bị nâng hạ, tôi đã đưa cầu trục treo dầm đôi 10 tấn vào vận hành ở nhiều ngành công nghiệp khác nhau. Mỗi ngành có bài toán riêng nhưng điểm chung đều cần nâng tải nặng, khẩu độ lớn và vận hành liên tục mà cầu trục dầm đơn không đáp ứng được.
Trong nhà máy cơ khí và luyện kim
Hai ứng dụng chủ lực của cầu trục treo dầm đôi 10 tấn trong lĩnh vực này bao gồm:
- Nâng hạ và lắp ráp chi tiết máy lớn, tổng thành máy: Khuôn dập thép, tổng thành hộp số, block động cơ cỡ lớn là những sản phẩm không thể di chuyển bằng tay và đòi hỏi định vị chính xác khi lắp ráp. Độ ổn định của dầm đôi giúp người vận hành kiểm soát tải trong không gian chật hẹp giữa các máy gia công mà không lo tải bị đánh đu.
- Vận chuyển thép tấm, thép hình, phôi đúc: Hàng hóa nặng, cồng kềnh, di chuyển liên tục trong suốt ca sản xuất. Đây là điều kiện vận hành đòi hỏi nhóm làm việc A5–A6 mà cầu trục dầm đơn không được thiết kế để đáp ứng lâu dài.
Từ góc nhìn cá nhân, tôi đánh giá những doanh nghiệp sau nếu ứng dụng cầu trục treo dầm đôi 10 tấn sẽ nâng cao hiệu suất lao động:
| Doanh nghiệp | Mã số thuế | Địa chỉ |
| Công ty TNHH Gia Công Khuôn Giang Nam | 2301241411 | Quốc lộ 18, Khu phố Từ Phong, Phường Cách Bi, Thị xã Quế Võ, Tỉnh Bắc Ninh |
| Công ty TNHH Linh Kiện Khuôn Mẫu DTD | 2301224293 | Thôn Sau, Phường Bằng An, Thị xã Quế Võ, Tỉnh Bắc Ninh |
| Công ty TNHH Khuôn Mẫu Cường Thịnh | 0317659088 | 134/29/12 đường THC18, Phường Tân Chánh Hiệp, Quận 12, TP. Hồ Chí Minh |
Nhà máy sản xuất bê tông và kết cấu thép
Trong lĩnh vực này, cầu trục treo dầm đôi 10 tấn hoàn thiện các thao tác:
- Nâng hạ cấu kiện bê tông đúc sẵn và khuôn mẫu đúc: Cấu kiện bê tông tiền chế thường có trọng lượng 3–8 tấn mỗi khối, hình dạng cồng kềnh và yêu cầu nâng hạ ở nhiều vị trí khác nhau trong xưởng. Cầu trục treo dầm đôi với khả năng phủ sát vách tường giúp phục vụ toàn bộ diện tích đúc mà không tạo vùng chết.
- Gia công và lắp dựng kết cấu thép: Dầm thép, cột thép, tấm sàn là những cấu kiện dài và nặng đòi hỏi nâng hạ chính xác khi lắp dựng. Độ ổn định của dầm đôi đặc biệt quan trọng khi cần đặt cấu kiện vào đúng vị trí lắp ghép với sai số milimét.
Theo tôi những doanh nghiệp sau nếu ứng dụng cầu trục treo dầm đôi 10 tấn sẽ tối đa hiệu suất nâng hạ:
| Doanh nghiệp | Mã số thuế | Địa chỉ |
| Công ty TNHH Thép Thịnh Phát Hà Thành | 0110246447 | Số 03, ngách 26, ngõ 87 đường Lý Sơn, tổ 32, Phường Ngọc Lâm, Quận Long Biên, TP. Hà Nội |
| Công ty TNHH Đầu Tư Thương Mại Thép Tân Thịnh | 2301231903 | Khu phố Đa Hội, Phường Châu Khê, TP. Từ Sơn, Tỉnh Bắc Ninh |
| Công ty TNHH TM Phân Phối Sắt Thép Sao Kim | 3603894507 | Số 3330, QL20, ấp Phú Lâm 4, Xã Phú Sơn, Huyện Tân Phú, Tỉnh Đồng Nai |
Trong kho hàng và logistics
Cầu trục treo dầm đôi 10 tấn phù hợp với hai nhu cầu cốt lõi của ngành này:
- Xếp dỡ hàng hóa nặng và container rỗng: Container 20 feet rỗng nặng khoảng 2 – 2,5 tấn, container 40 feet rỗng lên đến 4 tấn. Thông số này nằm hoàn toàn trong vùng tải trọng tối ưu của dầm đôi 10 tấn. Tốc độ di chuyển nhanh và khả năng phủ sát tường giúp tăng năng suất xếp dỡ đáng kể so với dùng xe nâng trong không gian kín.
- Bốc xếp vật liệu xây dựng: Gạch, đá, xi măng đóng kiện nặng là vật liệu có mật độ cao, thường được xếp thành khối lớn và cần di chuyển trong kho có chiều cao hạn chế. Chiều cao nâng vượt trội của cầu trục treo dầm đôi cho phép xếp hàng lên tầng cao hơn, tối ưu hóa sức chứa kho theo chiều đứng.
Doanh nghiệp điển hình trong ngành có thể sử dụng sản phẩm:
| Doanh nghiệp | Mã số thuế | Địa chỉ |
| Công ty Cổ phần Cảng Đồng Nai | 3600334112 | 1B-D3, KP Bình Dương, Phường Long Hưng, Tỉnh Đồng Nai |
| Công ty Cổ phần Dịch Vụ Dầu Khí Thái Bình | 1001096391 | Số 545, đường Trần Lãm, Phường Trần Lãm, Tỉnh Hưng Yên |
| Công ty Cổ phần Cảng Quảng Ninh | 5700100231 | Số 1, đường Cái Lân, Phường Bãi Cháy, TP. Hạ Long, Tỉnh Quảng Ninh |
Ứng dụng thực tế của cầu trục treo dầm đôi 10 tấn
Giá cầu trục treo dầm đôi 10 tấn: Các yếu tố ảnh hưởng và kinh nghiệm chọn mua
Xác định một bảng báo giá cầu trục treo dầm đôi 10 tấn là điều rất khó bởi thiết bị này được tùy chỉnh theo từng nhà xưởng.
Từ kinh nghiệm thực tế hơn 15 năm trong ngành nâng hạ, tôi phân tích sơ bộ để bạn hiểu rõ các khoản chi phí đầu tư cho hệ thống này.
Phân tích các yếu tố cấu thành giá cầu trục 10 tấn dầm đôi
Giá thành của một bộ cầu trục treo dầm đôi 10 tấn phụ thuộc vào 4 yếu tố kỹ thuật chính:
- Khẩu độ dầm chính (Chiều rộng nhà xưởng): Khẩu độ càng lớn (trên 20m), dầm chính càng phải dày và nặng để đảm bảo độ cứng. Điều này làm tăng chi phí vật tư thép và nhân công chế tạo.
- Chiều dài đường chạy (Hệ ray treo): Cầu trục chạy dọc nhà xưởng càng dài thì hệ thống thanh dẫn an toàn (3P) và hệ ray I treo càng tốn kém.
- Thương hiệu pa lăng (Xe con): Đây là bộ phận quan trọng nhất. Các dòng pa lăng từ Hàn Quốc hoặc Nhật Bản có giá cao hơn các dòng từ Đài Loan hoặc Trung Quốc.
- Chiều cao nâng hạ: Chiều cao nâng lớn đòi hỏi dây cáp thép dài hơn và tang cuốn cáp lớn hơn, dẫn đến tăng giá thành thiết bị.
Khoảng giá tham khảo mới nhất năm 2026
Dựa trên các dự án thực hiện trong năm 2026, Tuấn Cầu Trục đưa ra bảng báo giá tham khảo như sau:
| Thông số cơ bản (Tải 10 tấn) | Khẩu độ (m) | Chiều dài chạy (m) | Khoảng giá ước tính (VNĐ) |
| Cấu hình Tiêu chuẩn | 10m | 30m | 490.000.000 – 630.000.000 |
| Cấu hình Tầm trung | 15m | 50m | 700.000.000 – 910.000.000 |
| Cấu hình Cao cấp | 20m | 80m | Trên 1.120.000.000 |
Ghi chú: Mức giá trên có thể biến động tùy vào giá thép tấm tại thời điểm ký hợp đồng và các thiết bị an toàn đi kèm như biến tần cho các cơ cấu chuyển động.
Kinh nghiệm chọn mua cầu trục treo dầm đôi 10 tấn phù hợp và tiết kiệm nhất
Với Tuấn Cầu Trục, không có thiết bị tốt nhất, chỉ có thiết bị phù hợp nhất. Để có một bộ cầu trục hiệu quả với chi phí hợp lý, tôi khuyên bạn nên áp dụng 3 quy tắc sau:
- Ưu tiên pa lăng xích điện nếu chiều cao nâng thấp: Với tải 10 tấn, nếu bạn cần nâng cao dưới 6m, dùng pa lăng xích điện sẽ tiết kiệm hơn so với pa lăng cáp điện mà vẫn đảm bảo hiệu suất làm việc.
- Sử dụng biến tần cho các cơ cấu di chuyển: Với hệ treo 10 tấn, việc dùng biến tần giúp động cơ khởi động và dừng lại êm ái, không gây rung lắc mạnh. Điều này bảo vệ kết cấu mái nhà xưởng và nâng cao thời gian sử dụng cho bánh xe, bánh răng.
- Khảo sát kỹ kết cấu mái trước khi báo giá: Hãy yêu cầu đơn vị cung cấp qua trực tiếp xưởng. Nếu kèo thép của bạn đủ khả năng chịu tải để treo trực tiếp, bạn sẽ không tốn chi phí cho hệ khung cột đỡ phụ.
Lưu ý: Các thông số trên chỉ mang tính chất tham khảo. Để thiết kế một bộ cầu trục treo dầm đôi 10 tấn phù hợp với đặc thù từng nhà xưởng, tôi (Tuấn Cầu Trục) phải khảo sát mặt bằng chi tiết và trao đổi kỹ với chủ đầu tư về nhu cầu nâng hạ thực tế.
Giá cầu trục treo dầm đôi 10 tấn
Tuấn Cầu Trục: Địa chỉ cung cấp cầu trục treo dầm đôi uy tín
Để lắp đặt hệ thống cầu trục treo dầm đôi 10 tấn an toàn, đúng chuẩn kỹ thuật, đơn vị thi công cần có kinh nghiệm xử lý kết cấu thép chuyên sâu. Đó chính là lý do Tuấn Cầu Trục được nhiều khách hàng tin tưởng khi cần triển khai giải pháp nâng hạ nặng này.
Kinh nghiệm 15 năm trong nghề của Tuấn
Tôi và đội ngũ kỹ thuật đã thực hiện khảo sát, thiết kế và lắp đặt hàng trăm hệ thống cầu trục tại nhiều tỉnh thành từ Bắc vào Nam.
- Đánh giá kết cấu: Dựa trên kinh nghiệm thực tế, tôi xác định chính xác khả năng chịu tải của kèo thép để đưa ra phương án treo dầm đôi 10 tấn an toàn.
- Xử lý mặt bằng khó: Thiết kế phương án phù hợp cho các nhà xưởng có chiều cao thông thủy thấp hoặc khẩu độ dầm không đồng nhất giữa các nhịp.
Cam kết chất lượng vật tư và nguồn gốc xuất xứ
Mọi chi tiết cấu thành cầu trục treo dầm đôi 10 tấn đều có chứng từ chứng minh nguồn gốc:
- Vật liệu thép: Sử dụng thép tấm chuyên dụng mã SS400, Q345, CT3, Q235. Thép nhập khẩu có đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ).
- Thiết bị nâng và truyền động: Pa lăng và động cơ dầm biên nhập khẩu trực tiếp từ các thương hiệu Hàn Quốc (Sungdo, KG) hoặc Trung Quốc (Weihua).
- Tiêu chuẩn chế tạo: Quá trình cắt, hàn dầm và gia công cơ khí tuân thủ đúng tiêu chuẩn kỹ thuật TCVN 4244-2005 dành cho thiết bị nâng.
Dịch vụ kỹ thuật và chế độ bảo trì
Tôi tập trung vào việc đưa ra giải pháp kỹ thuật riêng biệt cho từng điều kiện nhà xưởng thực tế:
- Thiết kế tối ưu: Sau khi khảo sát mặt bằng, tôi cung cấp bản vẽ kỹ thuật chi tiết để bạn nắm rõ phương án lắp đặt, tránh lãng phí vật tư.
- Thời gian bảo hành: Bảo hành kết cấu thép và các thiết bị điện và pa lăng được bảo hành 12 tháng.
- Dịch vụ trọn gói: Tôi thực hiện toàn bộ quy trình từ vận chuyển, lắp đặt trên cao đến việc phối hợp với đơn vị chức năng để kiểm định an toàn và cấp phép sử dụng thiết bị theo quy định của Nhà nước.
Tuấn Cầu Trục: Địa chỉ cung cấp cầu trục treo dầm đôi uy tín
Quy trình lắp đặt và kiểm định cầu trục dầm đôi tại Tuấn Cầu Trục
Để trả lời câu hỏi thường trực của khách hàng: “Từ lúc ký hợp đồng đến lúc cầu trục chạy được mất bao lâu và cần làm những gì?”, tôi thường đưa ra quy trình chuẩn hóa tại Tuấn Cầu Trục như sau:
Các bước chuẩn bị và khảo sát mặt bằng
Đây là bước xác định các thông số đầu vào để lập phương án thiết kế:
- Khảo sát thực tế: Tôi trực tiếp cử kỹ sư đo đạc kích thước khẩu độ, chiều dài đường chạy và chiều cao thông thủy của nhà xưởng.
- Đánh giá kết cấu treo đỡ: Kiểm tra khả năng chịu tải của hệ thống kèo thép hoặc dầm bê tông hiện hữu để xác định phương án liên kết ray treo phù hợp với tải trọng 10 tấn.
Quy trình chế tạo, lắp đặt và chạy thử
Quá trình này chuyển từ bản vẽ kỹ thuật thành thiết bị thực tế tại công trình:
- Chế tạo kết cấu thép: Thực hiện gia công dầm chính, dầm biên tại xưởng sản xuất theo đúng bản vẽ thiết kế, sau đó vận chuyển đến công trình bằng xe chuyên dụng.
- Lắp đặt thiết bị: Tiến hành lắp dựng hệ thống ray treo, đưa dầm chính và dầm biên lên vị trí thiết kế. Sau đó lắp đặt pa lăng (xe con) và hoàn thiện hệ thống máng C cấp điện ngang, thanh dẫn 3P cấp điện dọc.
- Chạy thử nghiệm:
o Thử không tải: Vận hành các cơ cấu nâng hạ, di chuyển xe con và di chuyển cầu trục để kiểm tra sự ổn định của hệ thống điện và cơ khí.
o Thử tải: Tiến hành nâng hạ khối lượng hàng hóa thực tế để kiểm tra độ võng của dầm và khả năng ngắt tải của các thiết bị bảo vệ.
Kiểm định an toàn lao động (Thủ tục pháp lý bắt buộc)
Sau khi lắp đặt hoàn thiện, thiết bị phải được cơ quan chức năng xác nhận an toàn:
- Phối hợp kiểm định: Tôi liên hệ và phối hợp với đơn vị kiểm định độc lập được Bộ Lao động – Thương binh và Xã hội chỉ định để tiến hành kiểm tra kỹ thuật lần đầu.
- Cấp chứng nhận: Sau khi đạt các tiêu chuẩn kỹ thuật, đơn vị kiểm định sẽ cấp tem kiểm định và biên bản chứng nhận thiết bị đủ điều kiện hoạt động theo quy chuẩn QCVN 30:2016/BLĐTBXH.
Quy trình lắp đặt và kiểm định cầu trục dầm đôi
Những câu hỏi thường gặp về cầu trục treo dầm đôi 10 tấn (FAQ)
Dựa trên kinh nghiệm lắp đặt thực tế, tôi tổng hợp các thắc mắc kỹ thuật phổ biến nhất từ phía chủ đầu tư để bạn có cái nhìn chi tiết hơn về thiết bị này.
Câu 1: Tại sao tải trọng 10 tấn lại nên chọn hệ dầm đôi thay vì dầm đơn?
Trả lời:
Với tải trọng 10 tấn, hệ dầm đôi đảm bảo độ cứng vững và chống xoắn dầm tốt hơn dầm đơn. Đặc biệt, xe con (pa lăng) của dầm đôi ngồi trên đỉnh dầm giúp móc cẩu thu ngắn khoảng cách với trần nhà, từ đó tối ưu được chiều cao nâng hàng trong không gian nhà xưởng thấp.
Câu 2: Hệ thống kèo thép nhà xưởng cần điều kiện gì để lắp được cầu trục treo 10 tấn?
Trả lời:
Khác với cầu trục đặt trên cột, cầu trục treo dầm đôi truyền toàn bộ tải trọng lên hệ khung mái. Kèo thép phải được tính toán khả năng chịu tải trọng bản thân thiết bị và tải trọng nâng 10 tấn. Nếu kèo thép yếu, tôi phải thực hiện phương án gia cường bằng cách lắp thêm dầm phụ hoặc cột chống để đảm bảo an toàn kết cấu.
Câu 3: Chi phí bảo trì định kỳ cho dòng cầu trục này có cao không?
Trả lời:
Chi phí bảo trì không quá cao nếu bạn thực hiện đúng quy trình kỹ thuật. Các hạng mục cần kiểm tra định kỳ bao gồm: tra dầu mỡ vào hộp giảm tốc, kiểm tra độ mòn má phanh, siết lại các bu lông liên kết ray treo và kiểm tra độ mòn của bánh xe dầm biên. Việc bảo trì giúp thiết bị vận hành ổn định và tránh hỏng hóc lớn.
Câu 4: Thời gian thi công lắp đặt trọn gói một bộ cầu trục treo 10 tấn là bao lâu?
Trả lời:
Tổng thời gian từ khi ký hợp đồng đến khi bàn giao thông thường kéo dài từ 25 đến 35 ngày. Trong đó:
- Chế tạo kết cấu thép tại xưởng: 15 – 20 ngày.
- Lắp đặt thực tế tại công trường: 3 – 5 ngày.
- Kiểm định và bàn giao: 2 – 3 ngày.
Câu 5: Nếu mất điện đột ngột khi đang nâng hàng 10 tấn thì có nguy hiểm không?
Trả lời:
Không nguy hiểm nếu hệ thống phanh điện từ hoạt động đúng kỹ thuật. Khi mất điện, lực lò xo sẽ tự động ép chặt má phanh vào trục động cơ pa lăng, giữ vật nặng cố định trên không trung. Tôi luôn kiểm tra kỹ cơ cấu này trong quá trình thử tải để đảm bảo vật nặng không bị rơi tự do.
Những câu hỏi thường gặp về cầu trục treo dầm đôi 10 tấn (FAQ)
Kết luận:
Cầu trục treo dầm đôi 10 tấn là thiết bị nâng hạ chuyên dụng có yêu cầu khắt khe về lắp đặt và kiểm định an toàn. Với 15 năm kinh nghiệm trong ngành, Tuấn Cầu Trục cam kết thực hiện quy trình khép kín từ sản xuất, lắp đặt, bàn giao, bảo trì, bảo dưỡng để thiết bị vận hành bền bỉ nhất. Liên hệ ngay với Tuấn Cầu Trục để nhận báo giá cầu trục treo dầm đôi 10 tấn cập nhật mới nhất năm 2026.
TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY
🌐 Website: https://tuancautruc.com/
Hotline: 09 686 55 438
📺 Youtube: https://www.youtube.com/@tuancautruc
👍Facebook: https://www.facebook.com/tuancautruc
Linkedin: https://www.linkedin.com/in/tuancautruc1980
Blogspot: https://tuancautrucdl.blogspot.com/
Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.
Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.
