Hệ Điện Ngang Máng C

Cấu tạo hệ máng C cầu trục được tổng hợp từ rất nhiều bộ phận như: máng C, cáp điện, con lăn, kẹp cuối máng, kẹp treo máng,…. Hệ điện ngang máng C chính là hệ thống cấp điện theo dạng sâu đo được dùng máng với mặt cắt hình chữ C để dẫn và giữ cho căn lăn cáp di chuyển ổn định. Hệ điện này thường được dùng trong cầu trục – cổng trục. Để hiểu rõ hơn về cấu tạo hệ điện máng C như thế nào, cùng chuyên gia Tuấn Cầu Trục tìm hiểu chi qua nội dung dưới đây nhé!

Hệ điện ngang máng C là gì?

Hệ điện ngang máng C là một giải pháp cấp điện được thiết kế dành cho những thiết bị có chuyển động ngang. Nơi mà nguồn điện không thể cố định tại một điểm. Thay vì để dây điện treo tự do dễ rối hoặc hư hỏng, hệ thống này sử dụng một máng kim loại có dạng chữ C để nâng đỡ và dẫn hướng cho cáp điện di chuyển một cách trật tự, an toàn.

Bên trong máng C, các con lăn hoặc móc treo sẽ giữ cáp điện ở vị trí phù hợp, giúp dây có thể trượt qua lại một cách linh hoạt mỗi khi thiết bị vận hành. Nhờ vậy, nguồn điện luôn được duy trì liên tục, không bị gián đoạn dù máy di chuyển theo phương ngang.

Điểm cốt lõi của hệ thống này nằm ở sự kết hợp giữa tính linh hoạt và sự gọn gàng. Nó không chỉ giúp tối ưu không gian lắp đặt mà còn giảm thiểu rủi ro hư hại dây điện – một yếu tố rất quan trọng trong môi trường công nghiệp.

Chức năng của hệ điện ngang máng C

Trong không gian vận hành của cầu trục – cổng trục, nơi mọi chuyển động diễn ra liên tục và không ngừng nghỉ, hệ điện ngang máng C hiện diện như một “sợi kết nối mềm mại”, âm thầm giữ cho dòng điện luôn song hành cùng từng nhịp chuyển động của thiết bị.

Đồng hành cùng chuyển động, giữ dòng điện không gián đoạn

Khi cầu trục lặng lẽ di chuyển dọc theo dầm, dây cáp điện cũng theo đó mà dịch chuyển một cách uyển chuyển.

Nhờ hệ máng C, nguồn điện không còn đứng yên ở một điểm, mà “đi cùng” thiết bị, luôn sẵn sàng ở mọi vị trí. Dòng điện vì thế được duy trì liên tục, như một mạch chảy đều đặn, không bị ngắt quãng.

Giữ cho dây cáp luôn trong sự gọn gàng

Giữa không gian rộng lớn và nhiều chuyển động, hệ máng C tạo nên một “lối đi riêng” cho dây điện. Ở đó, từng sợi cáp được sắp xếp ngay ngắn, không chồng chéo, không rối ren. Sự gọn gàng này không chỉ giúp dễ quan sát, mà còn mang lại cảm giác trật tự và chuyên nghiệp cho toàn bộ hệ thống.

Nâng đỡ và bảo vệ trong môi trường khắc nghiệt

Cầu trục thường hoạt động trong môi trường có nhiều bụi, rung động và tác động cơ học. Hệ máng C, cùng các con lăn và phụ kiện, như một lớp bảo vệ nhẹ nhàng, giúp dây cáp tránh khỏi những va chạm không cần thiết. Nhờ vậy, dây điện được giữ trong trạng thái ổn định, bền bỉ hơn theo thời gian.

Giúp chuyển động trở nên êm ái hơn

Không có những cú kéo giật hay căng cứng, dây cáp di chuyển theo một cách rất “mượt”. Sự phối hợp giữa máng C và con lăn giúp mọi chuyển động trở nên nhẹ nhàng, giảm áp lực lên dây điện và cả hệ thống. Nhịp vận hành vì thế cũng trở nên ổn định và trôi chảy hơn.

Góp phần tạo nên sự an tâm trong vận hành

Khi dây điện được dẫn dắt đúng hướng và bảo vệ tốt, những rủi ro tiềm ẩn cũng dần được giảm thiểu. Hệ thống trở nên an toàn hơn, ít sự cố hơn, mang lại cảm giác yên tâm trong suốt quá trình sử dụng – đặc biệt trong môi trường công nghiệp yêu cầu độ ổn định cao.

Cấu tạo chi tiết của hệ điện ngang máng C

Một hệ điện ngang máng C không phải là tập hợp tổng thể giữa nhiều bộ phận tạo nên một hệ vận hành liền mạch. Dưới đây là cấu tạo chi tiết của một hệ điện ngang máng C cơ bản trong hệ thống cầu trục – cổng trục hiện nay:

Máng C

Là phần nền tảng, nơi mọi chuyển động bắt đầu và diễn ra. Với hình dạng chữ C, được làm bằng thép không gỉ. Quy cách của máng C thường là thanh dài 3m, độ dày 30x32cm. Bộ phận này được dùng làm ray C cầu trục, lật úp lại để gắn và treo các phụ kiện đi kèm. Đặc trưng, bộ phận này tạo nên một “hành lang” cố định, giúp con lăn và dây cáp có không gian di chuyển an toàn và có kiểm soát.

Nối máng C

Bộ phận này tuy là chi tiết nhỏ nhưng đóng vai trò “gắn kết”, giúp các đoạn máng riêng lẻ trở thành một đường dẫn xuyên suốt. Nối máng C thường được làm bằng thép không gỉ, cán hình giống với máng C. Độ dài của nối máng thường là 10cm, thiết kế có các đai ốc vít để nối 2 thanh máng lại với nhau khi cần thiết.

Kẹp máng C

Kẹp máng C giúp cố định toàn bộ thanh máng vào dầm hoặc kết cấu nhà xưởng. Dù không phải là bộ phận chuyển động, nhưng sự chắc chắn của các điểm kẹp lại quyết định độ ổn định chung. Khi máng được giữ vững, mọi chuyển động phía bên trong cũng trở nên an toàn và trơn tru hơn.

Con lăn dẫn hướng cáp

Con lăn dẫn hướng cáp có cấu tạo như con trượt nhưng có kích thước lớn hơn. Phụ kiện này có nhiệm vụ định hình đường đi cho dây cáp, giúp cáp không bị lệch hay va chạm vào thành máng. Nó giống như một “người dẫn đường” thầm lặng, đảm bảo mỗi chuyển động đều đi đúng hướng, giữ cho hệ thống luôn gọn gàng và có trật tự.

Con lăn treo cáp

Con lăn treo cáp được làm bằng thép không gỉ có độ chịu mài mòn tốt. Phụ kiện này có dạng ống trụ tròn có tác dụng để treo cáp cầu trục và quay tròn khi cáp di chuyển. Đây là bộ phận trực tiếp treo và mang theo dây cáp trong suốt quá trình vận hành.

Con lăn treo cáp không chỉ nâng đỡ trọng lượng của cáp, mà còn giúp dây điện di chuyển một cách mềm mại theo thiết bị. Nhờ có nó, dây cáp không bị kéo lê hay chịu lực đột ngột, mà luôn “trôi” nhẹ nhàng trong lòng máng.

Đấu cáp

Phần đấu cáp trong hệ điện máng C có nhiệm vụ kết nối nguồn điện ổn định và an toàn cho toàn hệ thống. Bộ phận này được thiết kế chắc chắn, tiếp xúc tốt, hạn chế lỏng lẻo gây mất điện. Đồng thời, thường có vỏ bảo vệ kín giúp chống bụi, chống ẩm và đảm bảo cách điện. Ngo

Cáp điện

Thường là cáp dẹt, với khả năng uốn linh hoạt, cáp điện có thể thích nghi tốt với chuyển động lặp lại. Chiều dài cáp được tính theo hệ số 1.5 x khẩu độ. Dựa trên tải trọng nâng từng palang để chọn đường kính cáp điện tương ứng.

Cáp điện dẹp được kẹp cố định và  trượt trên máng C (C-track) khi palang di chuyển. Cáp điện là thành phần mang theo nguồn năng lượng nuôi toàn bộ thiết bị.

Trong phần cáp điện này bao gồm có 2 loại là: cáp động lực và cáp điều khiển. Cáp động lực có nhiệm vụ cấp nguồn cho động cơ còn cáp điều khiển có nhiệm vụ cấp nguồn cho điều khiển.

Bịt đầu

Bịt đầu và cuối máng là những “điểm dừng” cần thiết, giúp giới hạn hành trình của con lăn. Nhờ có chúng, con lăn và dây cáp không bị trượt ra ngoài, từ đó đảm bảo an toàn cho toàn bộ hệ thống. Dù nhỏ bé, nhưng đây lại là chi tiết không thể thiếu để hoàn thiện một hệ thống vận hành an tâm.

Nguyên lý vận hành của hệ điện ngang máng C

Hệ điện ngang máng C vận hành theo nguyên lý dẫn điện gián tiếp, sử dụng cáp dẹt treo trên các con lăn chạy trong máng C. Khi xe con (pa lăng) di chuyển, các con lăn kéo dãn hoặc thu gọn cáp dẹt theo kiểu “sâu đo” để cấp điện liên tục, đảm bảo an toàn, tránh vướng víu và bảo vệ cáp khỏi mài mòn.

Nguyên lý vận hành chi tiết của hệ điện ngang máng C:

• Cấp điện: cáp điện dẹt (chứa các dây pha và dây điều khiển) được treo trên các con lăn (trolley) trượt bên trong máng C (thanh ray hình chữ C) cố định dọc dầm chính cầu trục.
• Di chuyển ngang: khi pa lăng di chuyển sang trái/phải, nó kéo theo con lăn cuối cùng (con lăn đầu cuối). Các con lăn trung gian sẽ di chuyển theo, kéo dãn hoặc thu gọn đoạn cáp dẹt xếp lớp giống như chuyển động của con sâu đo.
• Đảm bảo an toàn: máng C che chắn và dẫn hướng, giúp cáp không bị võng quá mức, vướng vào các bộ phận chuyển động khác hoặc bị ma sát trực tiếp với dầm cầu trục.
• Kết nối: hệ thống được kết nối với tủ điện chính và pa lăng, đảm bảo nguồn điện và tín hiệu điều khiển được cung cấp liên tục trong suốt hành trình hoạt động.

Ưu nhược điểm nổi bật của hệ điện ngang máng C

Trong dòng chuyển động đều đặn của cầu trục – cổng trục, hệ điện ngang máng C hiện diện như một phần không thể thiếu, âm thầm nâng đỡ và dẫn dắt dòng điện đi theo từng nhịp vận hành. Ẩn sau sự giản dị ấy là những ưu điểm đáng tin cậy, xen lẫn một vài giới hạn cần được cân nhắc để lựa chọn cho phù hợp.

Ưu điểm nổ bật của hệ điện máng C

Dưới đây là một số những ưu điểm mà người dùng có thể chưa biết tới về hệ điện máng C như:

Chuyển động linh hoạt, đồng hành tự nhiên

Hệ máng C cho phép dây cáp “đi cùng” thiết bị một cách nhẹ nhàng. Không có sự gượng ép hay gián đoạn, nguồn điện luôn hiện diện đúng lúc, như một dòng chảy âm thầm nhưng bền bỉ theo suốt hành trình di chuyển của cầu trục.

Mang lại cảm giác gọn gàng và trật tự

Giữa không gian vận hành rộng lớn, hệ máng C tạo nên một lối đi riêng cho dây điện. Từng sợi cáp được sắp xếp ngay ngắn, không còn rối ren hay chồng chéo. Sự gọn gàng ấy không chỉ giúp dễ quan sát, mà còn mang lại một tổng thể hài hòa, chuyên nghiệp.

Bền bỉ trong môi trường công nghiệp

Dù phải hoạt động trong điều kiện nhiều bụi, rung động hay va chạm, hệ thống vẫn giữ được sự ổn định vốn có. Dây cáp được nâng đỡ và bảo vệ một cách nhẹ nhàng, giảm thiểu hao mòn theo thời gian, từ đó kéo dài tuổi thọ cho toàn bộ hệ thống.

Chuyển động êm, giảm áp lực cho dây cáp

Nhờ sự hỗ trợ của con lăn, dây điện không còn chịu những lực kéo đột ngột. Mọi chuyển động trở nên mềm mại hơn, giúp dây cáp “thở” một cách tự nhiên, hạn chế những tổn thương âm thầm tích tụ theo thời gian.

Dễ lắp đặt, thuận tiện trong bảo trì

Với cấu tạo không quá phức tạp, hệ máng C mang lại sự thuận tiện trong quá trình lắp đặt và bảo dưỡng. Việc kiểm tra, thay thế hay sửa chữa cũng trở nên nhẹ nhàng hơn, giúp tiết kiệm thời gian và chi phí vận hành.

Nhược điểm của hệ điện máng C

Tuy có sở hữu nhiều ưu điểm nổi bật nhưng hệ điện máng C cũng có không ít những nhược điểm mà người dùng cần lưu ý như:

Chưa phải lựa chọn tối ưu cho tải lớn, tốc độ cao

Trong những hệ thống cầu trục vận hành với cường độ lớn hoặc tốc độ cao, hệ máng C đôi khi chưa đáp ứng trọn vẹn yêu cầu. Khi đó, cần cân nhắc những giải pháp có độ ổn định cao hơn để đảm bảo hiệu suất lâu dài.

Dây cáp vẫn chịu tác động theo thời gian

Dù được nâng đỡ và bảo vệ, dây điện vẫn phải “đồng hành” với chuyển động lặp lại mỗi ngày. Theo thời gian, sự hao mòn là điều khó tránh khỏi, đòi hỏi việc kiểm tra và thay thế định kỳ để giữ cho hệ thống luôn trong trạng thái tốt nhất.

Phụ thuộc vào chất lượng lắp đặt

Sự êm ái trong vận hành chỉ thực sự đạt được khi hệ thống được lắp đặt đúng kỹ thuật. Một sai lệch nhỏ cũng có thể khiến chuyển động trở nên kém mượt, ảnh hưởng đến toàn bộ quá trình sử dụng.

Cần chú ý trong môi trường đặc biệt

Trong những môi trường có độ ẩm cao, hóa chất hoặc tính ăn mòn mạnh, hệ máng C cần được bảo vệ kỹ hơn. Nếu không, các chi tiết kim loại và dây cáp có thể bị ảnh hưởng, làm giảm độ bền theo thời gian.

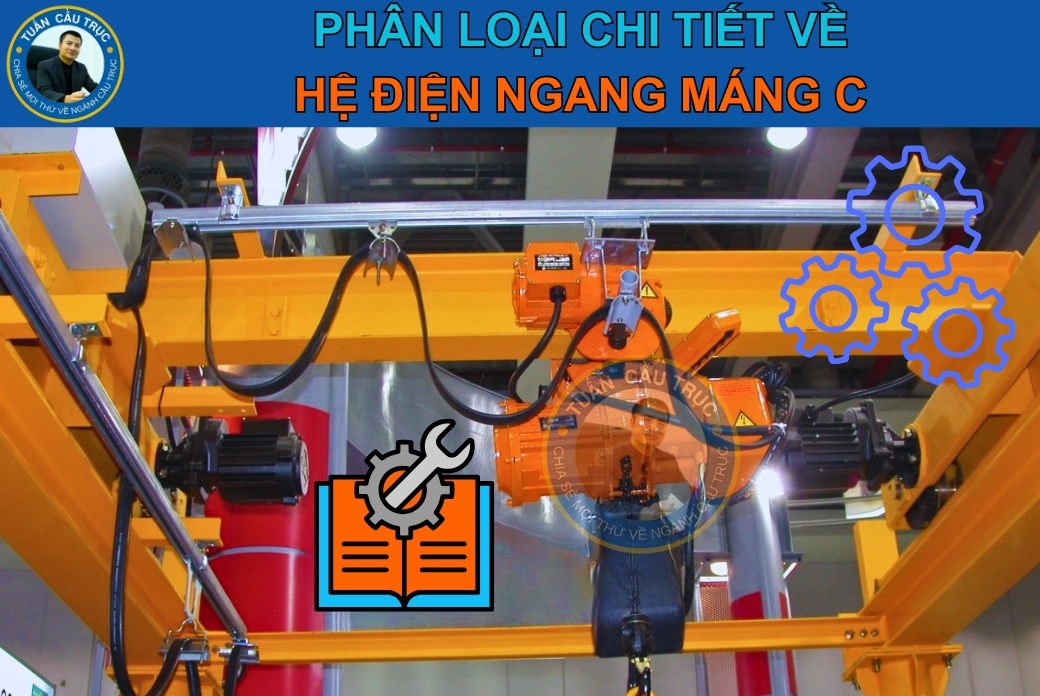

Phân loại hệ điện máng C cầu trục

Hệ điện ngang máng C có thể được phân loại theo nhiều tiêu chí khác nhau. Tùy vào nhu cầu sử dụng, điều kiện vận hành và đặc điểm kỹ thuật của từng hệ thống. Việc hiểu rõ các cách phân loại sẽ giúp bạn lựa chọn giải pháp phù hợp, đảm bảo hiệu quả và độ bền lâu dài. Dưới đây là các cách phân loại hệ điện ngang máng C phổ biến hiện nay:

Phân loại theo loại cáp điện sử dụng

Hiện nay cáp điện dùng cho hệ điện ngang máng C thường dùng 2 loại cụ thể là:

• Hệ máng C dùng cáp dẹt: đây là loại phổ biến nhất hiện nay. Cáp dẹt có đặc điểm mềm, dễ uốn, phù hợp với chuyển động lặp lại liên tục. Nhờ đó, hệ thống vận hành êm ái, hạn chế xoắn rối và giảm hao mòn theo thời gian.
• Hệ máng C dùng cáp tròn: cáp tròn ít linh hoạt hơn, nhưng vẫn được sử dụng trong một số trường hợp đặc biệt. Loại này yêu cầu thiết kế con lăn và kẹp cáp phù hợp để tránh xoắn dây khi vận hành.

Phân loại theo môi trường làm việc

Xét theo môi trường làm việc, hiện nay hệ điện ngang máng C có thể làm việc trong các môi trường cụ thể như sau:

• Hệ máng C trong nhà: được sử dụng trong môi trường nhà xưởng, ít chịu tác động của thời tiết. Vật liệu thường là thép mạ kẽm, đủ để đảm bảo độ bền và chi phí hợp lý.
• Hệ máng C ngoài trời: phải hoạt động trong điều kiện nắng, mưa, độ ẩm cao hoặc môi trường ăn mòn. Do đó, hệ thống thường sử dụng thép mạ kẽm nhúng nóng, inox chống gỉ giúp tăng tuổi thọ và hạn chế hư hỏng do môi trường.

Phân loại theo tải trọng và quy mô sử dụng

Xét theo tải trọng và quy mô sử dụng thì hệ máng C điện ngang hiện nay gồm có các loại cụ thể như là:

• Hệ máng C tải nhẹ: dùng cho cầu trục nhỏ, số lượng cáp ít, tải trọng thấp. Hệ cấp điện này thường có kết cấu đơn giản, chi phí thấp.
• Hệ máng C tải trung bình: phù hợp với đa số cầu trục công nghiệp, sử dụng phổ biến nhất
• Hệ máng C tải nặng: dùng cho hệ thống lớn, nhiều cáp, yêu cầu máng dày, con lăn chịu lực cao, đảm bảo vận hành ổn định trong điều kiện khắc nghiệt.

Phân loại theo kiểu lắp đặt

Theo quy cách lắp đặt hiện nay thì hệ điện ngang máng C có các kiểu lắp đặt cụ thể như là:

• Lắp treo trên dầm: đây là kiểu lắp phổ biến nhất. Máng C được treo phía dưới dầm cầu trục, giúp tiết kiệm không gian và dễ bảo trì.
• Lắp bên hông dầm: máng C được gắn vào cạnh dầm, phù hợp khi không gian phía dưới bị hạn chế hoặc cần bố trí hệ thống gọn gàng hơn.

Phân loại theo cấu tạo hệ thống

Phân loại theo cấu tạo hệ thống, hiện hệ điện ngang máng C gồm có các loại như:

• Hệ máng C đơn: chỉ sử dụng một đường máng cho toàn bộ hệ thống cáp, phù hợp với hệ thống đơn giản, ít dây.
• Hệ máng C đôi: sử dụng hai đường máng song song. Hệ cấp điện này được sử dụng khi số lượng cáp lớn, cần tách riêng cáp động lực và cáp điều khiển, giúp hệ thống gọn gàng và dễ kiểm soát hơn.

Ứng dụng của hệ điện ngang máng C trong thực tế

Trong đời sống công nghiệp hiện đại, hệ điện ngang máng C không chỉ là một giải pháp kỹ thuật, mà còn giống như một “mạch nối âm thầm”, giúp dòng điện len lỏi theo từng chuyển động của máy móc. Nhờ sự linh hoạt và gọn gàng, hệ thống này được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, nơi chuyển động và nguồn điện luôn cần song hành một cách nhịp nhàng.

Trong nhà xưởng sản xuất

Tại các nhà xưởng, nơi cầu trục hoạt động liên tục để nâng hạ và di chuyển hàng hóa, hệ điện máng C giúp dây cáp luôn đi đúng hướng, không rối, không vướng. Nhờ đó, quá trình sản xuất diễn ra trơn tru hơn, không bị gián đoạn bởi những sự cố nhỏ từ hệ thống điện. Mọi chuyển động trở nên nhẹ nhàng và có tổ chức hơn.

Trong hệ thống cầu trục – cổng trục

Đây là môi trường ứng dụng điển hình và phổ biến nhất. Khi cầu trục di chuyển dọc theo dầm, hệ điện máng C sẽ “đồng hành” cùng thiết bị, đảm bảo nguồn điện luôn ổn định. Dù hành trình ngắn hay dài, dây cáp vẫn được giữ trong trạng thái gọn gàng và an toàn, góp phần duy trì hiệu suất vận hành.

Trong kho bãi và trung tâm logistics

Ở những nơi cần di chuyển, sắp xếp hàng hóa với tần suất cao, hệ điện máng C giúp cầu trục và các thiết bị nâng hạ hoạt động ổn định hơn. Dây điện không bị vướng víu, không cản trở không gian, từ đó giúp quá trình lưu trữ và vận chuyển trở nên nhanh chóng, hiệu quả.

Trong ngành cơ khí và chế tạo

Các xưởng cơ khí thường có môi trường làm việc nhiều bụi và rung động. Hệ máng C giúp bảo vệ dây cáp khỏi những tác động này, đồng thời giữ cho hệ thống điện luôn trong trạng thái ổn định, hỗ trợ máy móc vận hành liên tục mà không gặp sự cố.

Một số đơn vị trong ngành cơ khí và chế tạo tại Việt Nam hiện nay có thể sử dụng hệ điện ngang máng C hỗ trợ trong sản xuất tiêu biểu như:

CÔNG TY TNHH CƠ KHÍ CHẾ TẠO KHUÔN MẪU QUỐC ĐẠT

• MST: 0318934435
• Địa chỉ: 119/54/10 An Dương Vương, Phường An Lạc, Quận Bình Tân, Thành phố Hồ Chí Minh

CÔNG TY TNHH KHUÔN NHÔM GIA BẢO

• MST: 3603920316
• Địa chỉ: 211/7B, KP.3, Phường Hố Nai, Thành phố Biên Hoà, Tỉnh Đồng Nai

CÔNG TY TNHH XÂY DỰNG CƠ KHÍ BĐS BẢO NAM

• MST: 2801316610
• Địa chỉ: Tổ 7, Khu phố 5, Phường Minh Hưng, Thị xã Chơn Thành, Tỉnh Bình Phước

Trong các khu công nghiệp và công trình lớn

Ở quy mô lớn hơn, như các khu công nghiệp hay công trình xây dựng, hệ điện ngang máng C được sử dụng để cấp điện cho các thiết bị di chuyển ngang trên diện rộng. Sự linh hoạt của hệ thống giúp thích nghi tốt với nhiều điều kiện lắp đặt khác nhau, từ trong nhà đến ngoài trời.

Trong hệ thống tự động hóa

Trong các dây chuyền tự động, nơi mọi chuyển động đều cần độ chính xác cao, hệ máng C góp phần giữ cho nguồn điện luôn ổn định. Nhờ đó, các thiết bị có thể vận hành đồng bộ, hạn chế sai lệch và nâng cao hiệu quả sản xuất.

Một số đơn vị trong ngành tự động hóa tại Việt Nam hiện nay có thể sử dụng hệ điện ngang máng C trong sản xuất cụ thể như là:

CÔNG TY TNHH HỆ THỐNG ĐIỆN VÀ TỰ ĐỘNG HÓA LĐ

• Mã số thuế: 2902194847
• Địa chỉ: Số 4, Ngõ 48, Phan Thúc Trực, Phường Đông Vĩnh, Thành phố Vinh, Tỉnh Nghệ An

CÔNG TY TNHH TỰ ĐỘNG HÓA CÔNG NGHIỆP KERUI VIỆT NAM

• Mã số thuế: 2301271310
• Địa chỉ: Căn 07 tầng 1, Chung cư Đông Dương, Đường Lạc Long Quân, Phường Kinh Bắc, Thành phố Bắc Ninh, Tỉnh Bắc Ninh

CÔNG TY TNHH TỰ ĐỘNG HÓA TRƯỜNG PHÁT

• Mã số thuế: 2301232336
• Địa chỉ: Thôn Tam Tảo, Xã Phú Lâm, Huyện Tiên Du, Tỉnh Bắc Ninh

Hướng dẫn lựa chọn hệ điện ngang máng C cầu trục phù hợp

Việc lựa chọn hệ điện ngang máng C không chỉ là một bước kỹ thuật, mà còn giống như việc “chọn bạn đồng hành” cho cả hệ thống cầu trục trong suốt quá trình vận hành. Khi lựa chọn đúng, mọi chuyển động sẽ trở nên nhẹ nhàng, ổn định; dòng điện như một mạch chảy êm ái, luôn theo sát từng nhịp di chuyển của thiết bị. Dưới đây là những yếu tố bạn nên cân nhắc, theo một cách thật giản dị và dễ hình dung.

Hiểu rõ hành trình di chuyển của cầu trục

Mỗi cầu trục đều có một “quãng đường riêng” mà nó di chuyển mỗi ngày. Chiều dài hành trình ấy sẽ quyết định cách bố trí hệ máng C, từ độ dài thanh máng đến số lượng con lăn cần thiết. Khi được tính toán phù hợp, hệ thống sẽ vận hành “vừa vặn”, không quá tải mà cũng không lãng phí.

Lựa chọn cáp điện – dòng chảy của hệ thống

Cáp điện chính là nơi mang theo nguồn năng lượng nuôi toàn bộ thiết bị. Thông thường, cáp dẹt được ưu tiên sử dụng bởi sự linh hoạt và khả năng thích nghi với chuyển động lặp lại. Một sợi cáp phù hợp không chỉ đủ tải, mà còn cần “mềm mại” để đồng hành lâu dài mà không bị mỏi mệt theo thời gian.

Cân nhắc tải trọng một cách nhẹ nhàng nhưng kỹ lưỡng

Không chỉ thiết bị, mà chính dây cáp và phụ kiện cũng mang một “trọng lượng” nhất định. Hệ máng C cần đủ vững để nâng đỡ tất cả mà không bị võng hay biến dạng. Khi tải trọng được tính toán hợp lý, hệ thống sẽ giữ được sự ổn định trong từng chuyển động nhỏ nhất.

Chọn kích thước máng C phù hợp

Máng C giống như “khung xương” của toàn bộ hệ thống. Nếu quá nhỏ, dây cáp sẽ bị bó hẹp; nếu quá lớn, lại trở nên dư thừa. Một kích thước phù hợp sẽ tạo ra không gian vừa đủ để dây điện di chuyển tự nhiên mà vẫn được kiểm soát gọn gàng.

Lựa chọn phù hợp với điều kiện môi trường làm việc

Mỗi môi trường đều mang một “tính cách” riêng – có nơi khô ráo, có nơi ẩm ướt, có nơi nhiều bụi hay hóa chất. Việc lựa chọn vật liệu máng C vì thế cũng cần linh hoạt:

• Môi trường thông thường: thép mạ kẽm là đủ

• Môi trường khắc nghiệt hơn: nên ưu tiên vật liệu chống ăn mòn tốt

Đảm bảo sự đồng bộ giữa các phụ kiện

Những chi tiết nhỏ như con lăn, kẹp cáp hay thanh treo tuy không nổi bật, nhưng lại ảnh hưởng trực tiếp đến độ “mượt” của hệ thống. Khi tất cả các bộ phận được lựa chọn đồng bộ, chuyển động sẽ trở nên liền mạch, không bị gián đoạn hay gượng ép.

Chọn đơn vị cung cấp đáng tin cậy

Sau tất cả, một hệ thống tốt không chỉ đến từ thiết bị, mà còn từ người tư vấn và lắp đặt. Một đơn vị có kinh nghiệm sẽ giúp bạn hiểu rõ nhu cầu của mình, từ đó đưa ra lựa chọn phù hợp, tránh những sai sót không đáng có.

Quy trình lắp đặt hệ điện ngang máng C an toàn chuẩn kỹ thuật

Việc lắp đặt hệ điện ngang máng C không đơn thuần là ghép nối các chi tiết cơ khí, mà giống như một quá trình “sắp đặt nhịp điệu” cho cả hệ thống vận hành về sau. Khi từng bước được thực hiện cẩn thận, mọi chuyển động sẽ trở nên êm ái, dòng điện lưu thông trọn vẹn và thiết bị vận hành trong một trạng thái ổn định, an tâm.

Bước 1: Khảo sát và đo đạc thực tế

Xác định chiều dài hành trình cầu trục, kiểm tra vị trí lắp máng C (trên dầm hoặc kết cấu thép), đánh giá môi trường làm việc (trong nhà, ngoài trời, bụi, ẩm…)

Bước 2: Chuẩn bị vật tư và thiết bị

Chuẩn bị đầy đủ các thiết bị gồm có như: thanh máng , con lăn treo cáp, cáp điện (thường dùng cáp dẹt), kẹp cáp, giá treo, bulong, phụ kiện nối.

Bước 3: Lắp đặt giá treo máng C

Định vị các điểm treo trên dầm, khoan, bắt bulong hoặc hàn cố định giá treo, đảm bảo khoảng cách giữa các điểm treo đều nhau (thường 1.2–1.5m)

Bước 4: Lắp đặt và căn chỉnh thanh máng C

Gắn từng thanh máng C lên hệ giá treo, nối các đoạn máng bằng khớp nối chuyên dụng. Căn chỉnh để toàn bộ máng thẳng hàng, không cong vênh

Bước 5: Lắp đặt con lăn vào máng

Đưa con lăn vào bên trong máng C, phân bố con lăn theo khoảng cách hợp lý (tùy tải cáp), kiểm tra khả năng di chuyển trơn tru của từng con lăn.

Bước 6: Treo và cố định cáp điện

Luồn cáp điện qua toàn bộ hệ thống, gắn cáp vào con lăn bằng kẹp treo, điều chỉnh độ chùng hợp lý (không quá căng, không quá võng).

Bước 7: Đấu nối hệ thống điện

Kết nối cáp với nguồn điện và thiết bị cầu trục, lắp đặt thiết bị bảo vệ (aptomat, tiếp địa…), kiểm tra kỹ các điểm đấu nối.

Bước 8: Cố định điểm đầu và điểm cuối

Gắn chặt đầu cấp điện cố định, cố định điểm cuối để giữ ổn định toàn bộ dây cáp.

Bước 9: Kiểm tra tổng thể

Kiểm tra độ thẳng của máng C, kiểm tra chuyển động của con lăn, kiểm tra độ căng và vị trí cáp điện.

Bước 10: Chạy thử và nghiệm thu

Cho cầu trục chạy toàn bộ hành trình. Bạn cần quan sát cáp có di chuyển mượt không, có bị kẹt, xoắn hay lệch không, nguồn điện có ổn định không. Nếu hệ thống vận hành trơn tru sẽ cho nghiệm thu và đưa vào sử dụng.

*Lưu ý an toàn quan trọng:

• Ngắt điện hoàn toàn trước khi lắp đặt

• Sử dụng đầy đủ bảo hộ lao động

• Không bỏ qua bước kiểm tra và chạy thử

• Đảm bảo hệ thống tiếp địa đạt chuẩn

Hướng dẫn bảo trì và bảo dưỡng hệ điện máng C

Để hệ điện máng C luôn vận hành ổn định, êm ái và bền bỉ theo thời gian, việc bảo trì – bảo dưỡng cần được thực hiện định kỳ và đúng cách. Dưới đây là quy trình bảo trì hệ điện máng C chuẩn kỹ thuật:

Bước 1: Ngắt nguồn điện và đảm bảo an toàn

Ngắt hoàn toàn nguồn điện trước khi kiểm tra, treo biển cảnh báo “đang bảo trì”, trang bị đầy đủ bảo hộ lao động. Đây là bước bắt buộc để tránh rủi ro trong quá trình thao tác.

Bước 2: Kiểm tra tổng thể hệ thống

Quan sát toàn bộ máng C, con lăn, cáp điện, phát hiện các dấu hiệu bất thường như: máng bị cong, lệch, con lăn kẹt hoặc mòn, cáp bị xước, nứt.

Bước 3: Vệ sinh hệ thống máng C

Làm sạch bụi bẩn bên trong máng, lau sạch con lăn và phụ kiện, loại bỏ vật cản (nếu có), giúp con lăn di chuyển trơn tru, hạn chế kẹt cáp.

Bước 4: Kiểm tra và bảo dưỡng con lăn

Xoay thử từng con lăn để kiểm tra độ trơn, bôi trơn (nếu cần), thay thế con lăn bị mòn, kẹt hoặc hỏng. Con lăn tốt sẽ giúp toàn hệ thống vận hành “mượt” hơn.

Bước 5: Kiểm tra cáp điện

Quan sát lớp vỏ cáp, có bị nứt, bong tróc không, có dấu hiệu cháy xém không, kiểm tra độ căng – chùng của cáp. Nếu cáp hư hỏng cần thay thế ngay để tránh sự cố điện.

Bước 6: Kiểm tra các điểm treo và kẹp cáp

Đảm bảo kẹp cáp không bị lỏng, kiểm tra bulong, giá treo có chắc chắn không, siết lại nếu cần.

Bước 7: Kiểm tra hệ thống điện

Kiểm tra các điểm đấu nối, đảm bảo không có hiện tượng lỏng dây, cháy tiếp điểm, rò rỉ điện, kiểm tra tiếp địa. Đây là bước quan trọng để đảm bảo an toàn vận hành.

Bước 8: Chạy thử sau bảo trì

Cấp điện lại hệ thống, cho cầu trục chạy thử toàn hành trình. Bạn cần quan sát xem cáp có di chuyển mượt không, con lăn có bị kẹt không, điện có ổn định không. Nếu mọi thứ bình thường hệ thống sẵn sàng hoạt động.

*Tần suất bảo trì khuyến nghị:

• Kiểm tra nhanh: 1 lần/tuần
• Bảo dưỡng định kỳ: 1–3 tháng/lần
• Kiểm tra tổng thể lớn: 6–12 tháng/lần

Báo giá hệ điện ngang máng C mới nhất 2026

Giá của hệ điện ngang máng C không cố định, mà thường thay đổi linh hoạt theo từng nhu cầu sử dụng. Đi theo mỗi một bộ cầu trục – cổng trục lại là một “bài toán” hệ cấp điện riêng.

Các yếu tố ảnh hưởng tới tổng chi phí hệ điện ngang máng C

Thông thường thì một hệ điện ngang cầu trục giá phụ kiện sẽ phụ thuộc vào các yếu tố như:

Trước hết, tải trọng và quy mô hệ thống là yếu tố cốt lõi

Cầu trục càng lớn, yêu cầu về cáp điện, máng C và phụ kiện càng cao, kéo theo chi phí tăng lên. Bên cạnh đó, chiều dài hành trình cũng ảnh hưởng trực tiếp, bởi hệ thống càng dài thì lượng vật tư cần sử dụng càng nhiều.

Loại cáp điện và vật liệu máng C

Đây cũng là yếu tố đóng vai trò quan trọng. Những dòng cáp chất lượng cao hay vật liệu chống ăn mòn tốt sẽ có giá nhỉnh hơn, nhưng đổi lại là sự bền bỉ và an toàn lâu dài.

Số lượng phụ kiện, thương hiệu thiết bị và điều kiện môi trường

Ngoài ra, số lượng phụ kiện đi kèm, thương hiệu thiết bị và điều kiện môi trường làm việc cũng góp phần định hình giá thành. Những môi trường khắc nghiệt thường đòi hỏi vật tư tốt hơn, đồng nghĩa với chi phí cao hơn.

Chi phí lắp đặt và thi công

Cuối cùng, chi phí lắp đặt và thi công cũng là một phần không thể bỏ qua, đặc biệt với những công trình có vị trí phức tạp.

Một hệ điện ngang máng C cơ bản có giá bao nhiêu?

Thực tế cho thấy một hệ điện ngang máng C không có một mức giá cố định. Bởi đây là hạng mục được thiết kế theo từng hệ cầu trục cụ thể. Tuy nhiên, bạn vẫn có thể tham khảo khoảng giá phổ biến trên thị trường của hệ cấp điện ngang này như sau:

Khoảng giá phổ biến dao động theo:

• Hệ nhỏ, hành trình ngắn (10–20m): khoảng 3 – 10 triệu đồng
• Hệ trung bình (nhà xưởng phổ biến 20–50m): khoảng 10 – 25 triệu đồng
• Hệ lớn, tải nặng hoặc hành trình dài: khoảng 25 – 60+ triệu đồng

Tuấn Cầu Trục – Đơn vị cung cấp phụ kiện hệ điện ngang máng C uy tín

Giữa rất nhiều lựa chọn trên thị trường, việc tìm được một đơn vị cung cấp phụ kiện hệ điện ngang máng C vừa chất lượng, vừa đáng tin cậy đôi khi không hề dễ dàng. Thế nhưng, trong dòng chảy của ngành cầu trục, cái tên Tuấn Cầu Trục vẫn thường được nhắc đến như một điểm tựa quen thuộc – nơi khách hàng có thể gửi gắm sự yên tâm cho hệ thống của mình.

Một đơn vị không chỉ bán sản phẩm, mà còn đồng hành

Điều làm nên sự khác biệt của Tuấn Cầu Trục không chỉ nằm ở việc cung cấp thiết bị mà còn ở cách chúng tôi đồng hành cùng khách hàng. Từ những phụ kiện nhỏ như máng C, con lăn, cáp điện… cho đến các giải pháp hoàn chỉnh, mọi thứ đều được tư vấn dựa trên nhu cầu thực tế.

Sự am hiểu đến từ kinh nghiệm thực tế

Với hơn 15 năm hoạt động trong lĩnh vực cầu trục, chúng tôi hiểu rõ từng “chuyển động” của hệ điện máng C. Tuấn Cầu Trục không chỉ cung cấp đúng thiết bị, mà còn giúp bạn:

• Chọn đúng loại cáp phù hợp

• Tính toán tải trọng hợp lý

• Đề xuất giải pháp tối ưu cho từng môi trường

Phụ kiện đồng bộ – nền tảng của sự ổn định

Một hệ điện máng C chỉ thực sự vận hành tốt khi mọi bộ phận “ăn khớp” với nhau. Tại Tuấn Cầu Trục, các phụ kiện được cung cấp theo hướng đồng bộ:

• Máng C chắc chắn
• Con lăn di chuyển êm
• Cáp điện phù hợp tải

Tất cả kết hợp lại, tạo nên một dòng chuyển động mượt mà, hạn chế tối đa những gián đoạn không mong muốn.

Hỗ trợ kỹ thuật 24/7

Không dừng lại ở việc cung cấp thiết bị, Tuấn Cầu Trục còn có thể trực tiếp hỗ trợ kỹ thuật bạn khi khi cần thiết. Từ khâu tư vấn, lắp đặt thiết bị cho đến bảo trì, mọi thứ đều được kỹ thuật viên của chúng tôi hướng dẫn rõ ràng. Nhằm giúp khách hàng dễ dàng kiểm soát và vận hành hệ thống của mình.

FAQ – Câu hỏi thường gặp về hệ điện ngang máng C

Dưới đây là những câu hỏi mà chuyên gia Tuấn Cầu Trục thường gặp khi khách hàng có nhu cầu tìm hiểu và sử dụng hệ điện ngang máng C. Cùng lắng giải đáp của đội ngũ kỹ thuật tại Tuấn Cầu Trục cho vấn đề này nhé!

Câu hỏi 1. Hệ điện ngang máng C dùng để làm gì?

Trả lời: Hệ điện ngang máng C được sử dụng để cấp điện cho các thiết bị di chuyển theo phương ngang, đặc biệt là cầu trục, cổng trục. Nó giúp dây cáp di chuyển cùng thiết bị một cách gọn gàng, đảm bảo dòng điện luôn ổn định và liên tục.

Câu hỏi 2. Hệ máng C có phù hợp với mọi loại cầu trục không?

Trả lời: Hệ thống điện ngang này phù hợp với đa số cầu trục có: tải trọng vừa và nhỏ, tốc độ di chuyển trung bình. Với những hệ thống tải lớn hoặc tốc độ cao, có thể cần cân nhắc thêm các giải pháp khác để đảm bảo hiệu quả lâu dài.

Câu hỏi 3. Nên sử dụng cáp điện loại nào cho máng C?

Trả lời: Thông thường, cáp dẹt là lựa chọn phổ biến nhất vì dòng cáp này có tính hoạt khi di chuyển, ít bị xoắn, phù hợp với chuyển động lặp lại. Tuy nhiên, việc lựa chọn cụ thể còn phụ thuộc vào tải trọng và môi trường sử dụng.

Câu hỏi 4. Tuổi thọ của hệ điện máng C là bao lâu?

Trả lời: Nếu được lắp đặt đúng kỹ thuật và bảo trì định kỳ, hệ thống có thể hoạt động bền bỉ trong nhiều năm. Tuổi thọ thực tế phụ thuộc vào: tần suất sử dụng, điều kiện môi trường, chất lượng vật tư.

Câu hỏi 5. Bao lâu nên bảo trì hệ điện máng C một lần?

Trả lời: Kiểm tra nhanh: khoảng 1 lần/tuần, bảo dưỡng định kỳ: 1–3 tháng/lần, kiểm tra tổng thể: 6–12 tháng/lần Việc bảo trì đều đặn giúp hệ thống luôn vận hành ổn định và hạn chế sự cố.

Câu hỏi 6. Hệ máng C có dùng được ngoài trời không?

Trả lời: Có thể sử dụng ngoài trời, nhưng cần chọn vật liệu chống ăn mòn (mạ kẽm nhúng nóng, inox…), bảo vệ cáp điện khỏi nước và tia UV. Điều này giúp hệ thống bền hơn trong điều kiện thời tiết khắc nghiệt.

Câu hỏi 7. Khi nào cần thay thế cáp điện?

Trả lời: Bạn nên thay cáp khi thấy các dấu hiệu vỏ cáp nứt, bong tróc, cáp bị cháy xém, mất tính đàn hồi hoặc bị xoắn nhiều. Việc thay thế kịp thời giúp tránh sự cố điện nguy hiểm.

Câu hỏi 8. Hệ máng C có dễ lắp đặt không?

Trả lời: Hệ thống có cấu tạo khá đơn giản, nên việc lắp đặt tương đối dễ. Tuy nhiên, để đảm bảo vận hành êm ái và an toàn, vẫn nên: lắp đặt đúng kỹ thuật, có sự hỗ trợ từ đơn vị chuyên môn.

Kết luận

Đầu tư hệ điện ngang máng C cầu trục với các phụ kiện chính hãng là cách đảm bảo sự vận hành ổn định và an toàn lâu dài. Khi sử dụng thiết bị đạt chuẩn, từng bộ phận như máng C, con lăn hay cáp điện đều được thiết kế đồng bộ, giúp chuyển động diễn ra êm ái, hạn chế tối đa sự cố như kẹt cáp, đứt dây hay chập điện.

Bên cạnh đó, phụ kiện chính hãng còn có độ bền cao, thích nghi tốt với môi trường công nghiệp, từ đó giảm chi phí sửa chữa và bảo trì. Đây không chỉ là khoản đầu tư cho thiết bị, mà còn là sự đầu tư cho hiệu suất và sự an tâm trong vận hành.

Cần tư vấn giá phụ kiện hệ điện ngang máng C chính hãng, liên hệ với Tuấn Cầu Trục tại:

TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY

🌐 Website: https://tuancautruc.com/

 Hotline: 09 686 55 438

📺 Youtube: https://www.youtube.com/@tuancautruc

👍Facebook: https://www.facebook.com/tuancautruc

 Linkedin: https://www.linkedin.com/in/tuancautruc1980

 Blogspot: https://tuancautrucdl.blogspot.com/

 Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.

 Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.

Thông số	Chi tiết
Máng C (ray C)	30×32 / C40*40
Nối máng C	dài khoảng 10cm
Kẹp máng C	Kẹp cố định, Kẹp cuối cáp
Con lăn dẫn hướng cáp	C30
Con lăn treo cáp	C30
Cáp điện	Cáp tròn / Cáp dẹt
Đơn vị cung cấp	Tuấn Cầu Trục
