Trong các giải pháp cấp điện cho cầu trục, hệ điện ngang con lăn treo I được sử dụng phổ biến nhờ kết cấu đơn giản, dễ lắp đặt và chi phí hợp lý. Tuy nhiên, để lựa chọn đúng và đảm bảo vận hành ổn định lâu dài, người dùng cần hiểu rõ nguyên lý, cấu tạo cũng như cách áp dụng thực tế. Với kinh nghiệm triển khai tại nhiều nhà xưởng, đội ngũ Tuấn Cầu Trục sẽ giúp bạn nắm rõ hệ thống này một cách dễ hiểu và chính xác.
Hệ điện ngang con lăn treo I là gì?
Trong hệ thống cầu trục, hệ điện ngang con lăn treo I là giải pháp cấp điện cho palang hoặc xe con thông qua cáp điện treo trên các con lăn di chuyển dọc theo dầm thép chữ I. Khi thiết bị hoạt động, các con lăn sẽ lăn theo chuyển động và kéo cáp điện co – giãn linh hoạt, đảm bảo nguồn điện luôn ổn định trong suốt quá trình vận hành.
Ảnh 1: Hệ điện ngang con lăn treo I
Định nghĩa chuẩn kỹ thuật về hệ điện ngang và vì sao gọi là “con lăn treo I”
Về mặt kỹ thuật, hệ điện ngang này thuộc nhóm festoon I-beam – tức hệ cấp điện bằng cáp treo di động. Trong đó:
- Cáp điện được treo trên các trolley (con lăn)
- Con lăn chạy trên dầm chữ I
- Cáp co giãn theo hành trình chuyển động của thiết bị
Nguyên lý hoạt động dựa trên cơ chế cơ học đơn giản: con lăn di chuyển, kéo cáp di chuyển và cấp điện liên tục mà không cần thanh dẫn điện.
Tên gọi “con lăn treo I” cũng xuất phát trực tiếp từ cấu tạo thực tế của hệ thống. “Con lăn” là bộ phận có bánh xe chạy trên dầm. “Treo” thể hiện chức năng giữ và dẫn cáp điện, còn “I” là dạng dầm thép chữ I được sử dụng làm đường ray.
Hiểu một cách đơn giản, đây là hệ treo cáp điện bằng con lăn chạy trên dầm I. Dạng này được ứng dụng phổ biến cho cầu trục, cổng trục tải trọng lớn trong các nhà xưởng cơ khí và cả môi trường ngoài trời nhờ tính linh hoạt và chi phí hợp lý.
Vai trò của hệ điện ngang con lăn treo I
Hệ điện ngang con lăn treo I được ứng dụng nhiều trong cầu trục, cổng trục, thiết bị nâng hạ, pa lăng có tải trọng lớn. Bởi, hệ điện này đóng vai trò quan trọng:
- Cầu nối truyền tải điện năng
Trong hệ thống cầu trục, hệ điện ngang con lăn treo I đóng vai trò là cầu nối truyền tải điện năng từ nguồn cấp đến palang và các thiết bị di chuyển ngang. Nhờ cơ chế cáp treo linh hoạt, hệ thống đảm bảo nguồn điện luôn được duy trì ổn định trong suốt quá trình vận hành, ngay cả khi thiết bị di chuyển liên tục trên toàn bộ hành trình.
- Bảo vệ cáp khỏi bị kéo căng hoặc đứt gãy
Không chỉ dừng lại ở việc cấp điện, hệ thống này còn giúp bảo vệ cáp khỏi bị kéo căng hoặc đứt gãy, nhờ khả năng co – giãn tự nhiên theo dạng festoon. Điều này đặc biệt quan trọng trong các nhà xưởng có hành trình dài hoặc tần suất hoạt động cao.
- Tối ưu chi phí cho doanh nghiệp
Ngoài ra, với thiết kế đơn giản và dễ thích ứng, hệ điện ngang con lăn treo I còn đóng vai trò như một giải pháp tối ưu chi phí cho nhiều doanh nghiệp, đặc biệt là trong môi trường cơ khí và ngoài trời. Theo kinh nghiệm triển khai của Tuấn Cầu Trục, việc lựa chọn đúng hệ điện không chỉ giúp đảm bảo vận hành ổn định mà còn giảm đáng kể chi phí bảo trì và thời gian dừng máy về lâu dài.
Cấu tạo hệ điện ngang con lăn treo I
Hệ điện ngang con lăn treo I được cấu thành từ nhiều bộ phận phối hợp chặt chẽ với nhau. Mục đích nhằm đảm bảo quá trình cấp điện diễn ra liên tục, ổn định và an toàn trong suốt hành trình di chuyển của cầu trục. Việc hiểu rõ từng thành phần sẽ giúp bạn lựa chọn đúng cấu hình, đồng thời hạn chế các lỗi phát sinh trong quá trình vận hành.

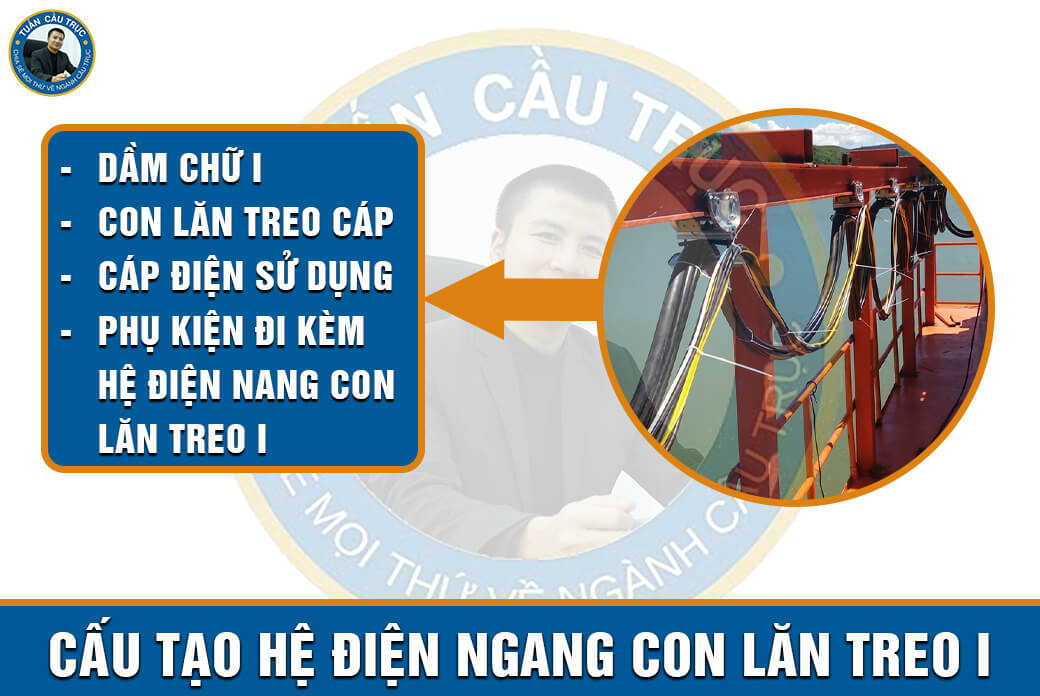

Ảnh 2: Cấu tạo hệ điện ngang con lăn treo I
Dầm chữ I
Dầm chữ I là đường ray chính để con lăn di chuyển, đồng thời chịu toàn bộ tải trọng của hệ cáp điện. Trong thực tế, dầm I thường được lựa chọn theo quy mô cầu trục, phổ biến từ I100 đến I300 hoặc lớn hơn. Việc chọn đúng kích thước dầm giúp đảm bảo độ cứng vững, hạn chế rung lắc và tăng tuổi thọ cho con lăn.
Con lăn treo cáp
Con lăn treo cáp là bộ phận quan trọng nhất, có nhiệm vụ treo và dẫn cáp điện di chuyển theo thiết bị. Một con lăn tiêu chuẩn bao gồm bánh xe chạy trên dầm I, thân treo chịu lực và móc/kẹp cáp phía dưới. Tùy vào tải trọng và môi trường làm việc, con lăn có thể được chế tạo từ thép mạ hoặc thép đúc để tăng khả năng chịu lực và chống mài mòn.
Cáp điện sử dụng
Cáp điện là thành phần trực tiếp truyền tải nguồn điện cho palang. Hai loại phổ biến hiện nay là cáp dẹt và cáp tròn. Trong đó, cáp dẹt được sử dụng rộng rãi nhờ khả năng uốn linh hoạt và hạn chế xoắn, còn cáp tròn phù hợp với môi trường khắc nghiệt hoặc yêu cầu chịu lực kéo cao. Việc lựa chọn cáp cần dựa trên công suất thiết bị và điều kiện vận hành thực tế.
Phụ kiện đi kèm hệ điện nang con lăn treo I
Để hệ thống vận hành ổn định và đồng bộ, các phụ kiện đi kèm đóng vai trò không thể thiếu:
- Kẹp cuối – cố định điểm đầu và cuối của hệ cáp
- Bộ dẫn hướng – giúp cáp di chuyển đúng quỹ đạo, tránh rối
- Thanh treo trung gian – phân bổ tải trọng và giữ khoảng cách con lăn
Tuấn Cầu Trục thấy nhiều doanh nghiệp lựa chọn sai loại con lăn hoặc không tính toán đúng tải trọng cáp là nguyên nhân phổ biến dẫn đến tình trạng mòn bánh xe, kẹt ray hoặc hệ thống vận hành không ổn định. Vì vậy, doanh nghiệp cần tính toán kỹ ngay từ khâu thiết kế để đảm bảo độ bền và hiệu quả lâu dài.
Nguyên lý hoạt động của hệ điện ngang con lăn treo I
Hệ điện ngang con lăn treo dạng chữ I có nguyên lý hoạt động đơn giản nhưng mang lại hiệu quả cho người dùng.
Ảnh 3: Nguyên lý hoạt động của hệ điện ngang con lăn treo chữ I
- Theo nguyên lý festoon
Hệ điện ngang con lăn treo I hoạt động theo nguyên lý festoon (dạng sâu đo). Trong đó cáp điện được treo trên các con lăn và di chuyển linh hoạt theo hành trình của palang hoặc xe con. Đây là cơ chế đơn giản nhưng hiệu quả, giúp đảm bảo cấp điện liên tục mà không cần sử dụng thanh dẫn điện.
- Con lăn chạy dọc theo dầm chữ I
Khi thiết bị bắt đầu di chuyển, các con lăn sẽ lăn dọc theo dầm chữ I. Đồng thời kéo theo cáp điện di chuyển tương ứng. Lúc này, cáp không căng thẳng mà sẽ co lại hoặc giãn ra theo từng đoạn, tạo thành các vòng võng tự nhiên giống như chuyển động của “sâu đo”. Chính đặc điểm này giúp cáp không bị kéo giãn quá mức, hạn chế đứt gãy và tăng tuổi thọ sử dụng.
Trong suốt quá trình vận hành, dù thiết bị di chuyển sang trái hay phải, hệ thống vẫn duy trì kết nối điện liên tục nhờ cáp luôn được giữ trong trạng thái linh hoạt và không bị xoắn hoặc căng cứng. Các con lăn đóng vai trò dẫn hướng, giúp cáp di chuyển đúng quỹ đạo và phân bổ đều lực kéo trên toàn bộ hệ thống.
Nhận định chuyên gia về nguyên lý hoạt động
Theo kinh nghiệm triển khai thực tế của Tuấn Cầu Trục, nguyên lý festoon dạng “sâu đo” của hệ điện ngang con lăn treo I tuy đơn giản nhưng lại rất hiệu quả nếu được thiết kế đúng ngay từ đầu. Điểm mấu chốt không nằm ở cơ chế hoạt động, mà nằm ở cách tính toán khoảng cách con lăn và lựa chọn cáp phù hợp. Nếu bố trí chuẩn, cáp sẽ co giãn tự nhiên, không bị xoắn hay kéo căng, từ đó giúp hệ thống vận hành ổn định trong thời gian dài. Ngược lại, nếu thiết kế sai, hệ rất dễ gặp lỗi như võng cáp, kẹt con lăn hoặc đứt cáp sớm.
Phân loại hệ điện ngang con lăn treo I
Trên thực tế, hệ điện ngang con lăn treo I không phải là sản phẩm có sẵn theo model cố định, mà được cấu hình linh hoạt theo từng công trình. Vì vậy, việc “phân loại” chủ yếu dựa trên cách kỹ sư lựa chọn giải pháp phù hợp với tải trọng, môi trường và điều kiện vận hành. Từ kinh nghiệm triển khai thực tế, đội ngũ Tuấn Cầu Trục thường chia hệ này theo các tiêu chí dưới đây để dễ tư vấn và tối ưu hiệu quả sử dụng.

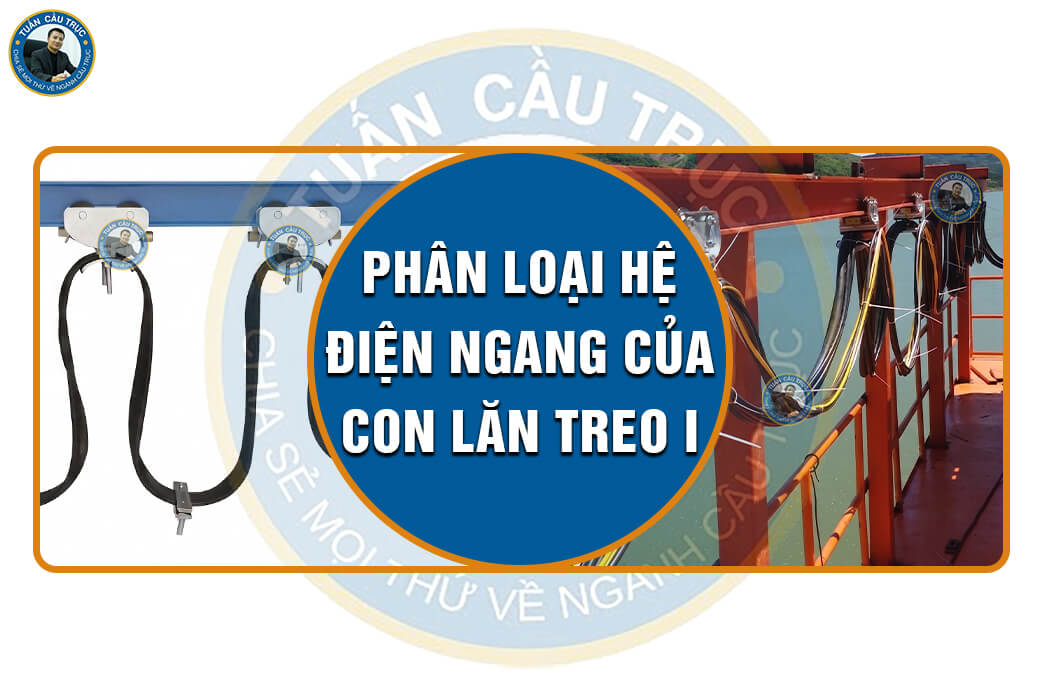

Ảnh 4: Phân loại hệ điện ngang của con lăn treo I
Phân loại theo loại con lăn treo cáp
Đây là yếu tố quan trọng nhất vì ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ hệ thống. Phân loại theo con lăn treo cáp người dùng có thể lựa chọn dạng con lăn 1 bánh, 2 bánh hoặc 4 bánh.
Con lăn 1 bánh
Loại con lăn này có kết cấu đơn giản, chi phí thấp, phù hợp với hệ thống tải nhẹ và số lượng cáp ít. Tuy nhiên, do khả năng cân bằng kém nên hiện nay ít được sử dụng trong môi trường công nghiệp.
Con lăn 2 bánh (phổ biến nhất)
Con lăn 2 bánh mang lại độ cân bằng tốt, giúp hệ thống vận hành ổn định và hạn chế rung lắc. Đây là lựa chọn phổ biến cho các cầu trục từ 3–10 tấn và phù hợp với đa số nhà xưởng hiện nay.
Theo đánh giá từ Tuấn Cầu Trục, hơn 80% công trình thực tế sử dụng loại con lăn này nhờ sự cân bằng giữa chi phí và hiệu quả vận hành.
Con lăn 4 bánh
Được thiết kế cho tải trọng lớn, con lăn 4 bánh giúp phân bổ lực đều hơn và giảm rung lắc khi di chuyển. Loại này thường được áp dụng cho hệ thống ngoài trời hoặc cầu trục tải nặng, tuy nhiên chi phí đầu tư cũng cao hơn tương ứng.
Phân loại theo loại cáp điện sử dụng
Cáp điện là thành phần truyền tải năng lượng, vì vậy lựa chọn đúng loại cáp sẽ ảnh hưởng trực tiếp đến độ bền và độ ổn định của hệ thống. Người dùng có thể lựa chọn cáp dẹt, cáp tròn cho hệ điện ngang con lăn treo I cầu trục.
Cáp dẹt
Cáp dẹt có ưu điểm gọn gàng, linh hoạt và ít bị xoắn trong quá trình vận hành, giúp hệ thống di chuyển ổn định hơn. Nhờ khả năng uốn tốt theo dạng festoon, đây là loại cáp được sử dụng phổ biến nhất trong các hệ điện ngang con lăn treo I hiện nay, đặc biệt với cầu trục tải nhẹ đến trung bình và hành trình dài.
Cáp tròn
Cáp tròn có khả năng chịu lực kéo tốt hơn, phù hợp với môi trường khắc nghiệt hoặc hệ thống yêu cầu tải lớn. Tuy nhiên, nếu không bố trí con lăn và khoảng cách hợp lý, cáp tròn dễ bị xoắn trong quá trình vận hành, ảnh hưởng đến tuổi thọ và độ ổn định cấp điện.
Phân loại theo cấu hình dầm I
Thực chất, đây không phải là phân loại sản phẩm mà là cách hệ thống được thiết kế dựa trên kết cấu sẵn có của cầu trục. Người dùng có thể sử dụng dầm I nhỏ, dầm I trung.
Dầm I nhỏ (I100 – I150)
Thường sử dụng cho cầu trục tải nhẹ, với khoảng cách con lăn ngắn và yêu cầu kỹ thuật không quá cao. Loại dầm này phù hợp với các xưởng quy mô nhỏ hoặc hệ thống có hành trình ngắn, giúp tiết kiệm chi phí đầu tư ban đầu. Tuy nhiên, cần đảm bảo độ cứng vững của dầm để tránh rung lắc khi vận hành.
Dầm I trung – lớn (I200 – I300+)
Áp dụng cho cầu trục tải trung và nặng, nơi hệ điện phải treo nhiều cáp hơn và chịu tải lớn hơn. Khi sử dụng dầm I kích thước lớn, yêu cầu về con lăn, khoảng cách bố trí và khả năng chịu lực cần được tính toán kỹ lưỡng để đảm bảo hệ thống vận hành ổn định, hạn chế mài mòn và sự cố.
Tuấn Cầu Trục lưu ý người dùng: việc lựa chọn dầm I không phải để “chọn loại hệ”, mà là để đảm bảo toàn bộ hệ điện phù hợp với kết cấu thực tế và vận hành ổn định lâu dài.
Phân loại theo môi trường sử dụng
Môi trường làm việc ảnh hưởng trực tiếp đến độ bền và chi phí bảo trì của hệ điện ngang con lăn treo I, vì vậy cần lựa chọn cấu hình phù hợp ngay từ đầu.
Trong nhà xưởng
Hệ thống hoạt động trong điều kiện ổn định, ít chịu tác động thời tiết nên có thể sử dụng cấu hình tiêu chuẩn. Tuy nhiên, nếu môi trường có bụi, dầu mỡ hoặc nhiệt cao, vẫn cần chọn con lăn và cáp có độ bền tốt hơn để tránh kẹt ray hoặc mài mòn sớm.
Ngoài trời
Hệ phải chịu mưa, bụi và nhiệt độ thay đổi nên yêu cầu cao hơn về vật liệu. Cần sử dụng con lăn chống ăn mòn, cáp điện chịu thời tiết và kiểm tra định kỳ để đảm bảo vận hành ổn định lâu dài.
Tóm lại, theo kinh nghiệm thực tế của Tuấn Cầu Trục, việc phân loại hệ điện ngang con lăn treo I không nhằm mục đích chia nhỏ sản phẩm, mà để giúp lựa chọn đúng cấu hình ngay từ đầu. Một hệ thống phù hợp không chỉ giúp vận hành ổn định mà còn tiết kiệm đáng kể chi phí bảo trì và thay thế về lâu dài.
Ưu điểm và nhược điểm của hệ điện ngang con lăn treo I
Trước khi lựa chọn, việc đánh giá đúng ưu và nhược điểm của hệ điện ngang con lăn treo I sẽ giúp doanh nghiệp đưa ra quyết định phù hợp với nhu cầu vận hành và ngân sách đầu tư.

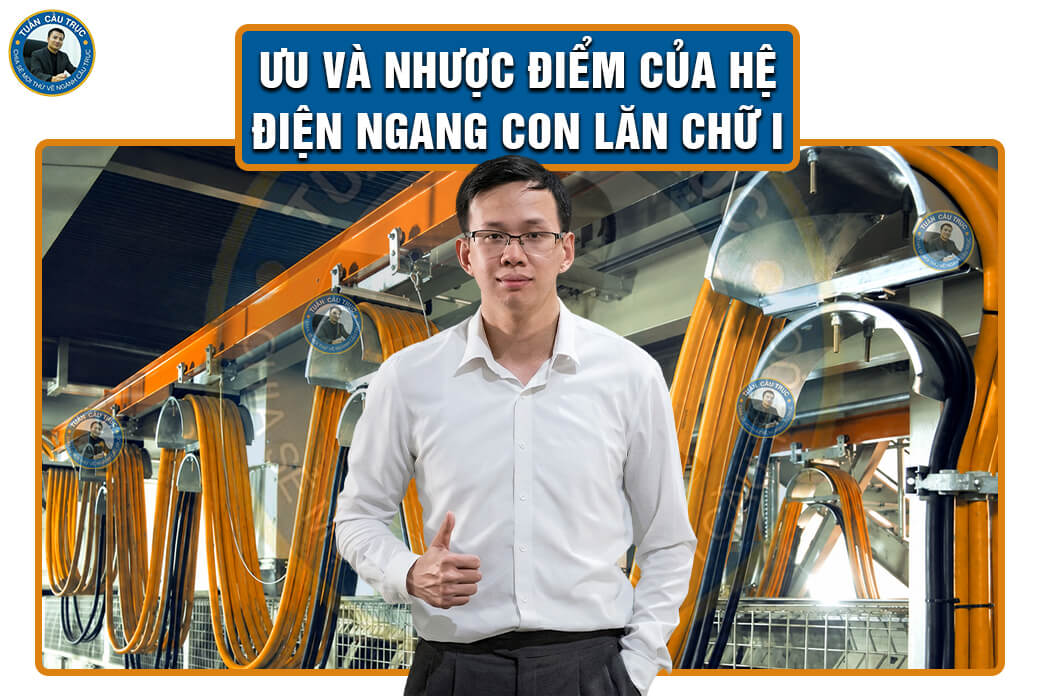

Ảnh 5: Ưu và nhược điểm của hệ điện ngang con lăn chữ I
Ưu điểm của hệ điện ngang con lăn treo I
Hệ điện ngang con lăn treo I được sử dụng phổ biến nhờ những lợi thế rõ rệt về chi phí và tính linh hoạt trong lắp đặt thực tế.
- Chi phí đầu tư thấp: So với các hệ cấp điện hiện đại như ray điện an toàn, hệ con lăn treo I có chi phí ban đầu thấp hơn đáng kể, phù hợp với các doanh nghiệp cần tối ưu ngân sách nhưng vẫn đảm bảo vận hành ổn định.
- Lắp đặt đơn giản: Kết cấu hệ thống không phức tạp, dễ thi công và không yêu cầu kỹ thuật cao, giúp rút ngắn thời gian lắp đặt cũng như giảm chi phí nhân công.
- Phù hợp môi trường ngoài trời: Nhờ thiết kế dạng mở và sử dụng dầm thép chữ I, hệ thống có khả năng làm việc tốt trong môi trường có bụi, mưa và điều kiện nhiệt độ thay đổi mà không ảnh hưởng nhiều đến hiệu suất.
Nhược điểm của hệ điện ngang con lăn treo I
Bên cạnh những ưu điểm, hệ điện ngang con lăn treo I vẫn tồn tại một số hạn chế mà người dùng cần cân nhắc trước khi lựa chọn.
- Cáp dễ bị võng: Do sử dụng cáp treo, nếu không tính toán khoảng cách con lăn hợp lý, cáp có thể bị võng xuống, ảnh hưởng đến độ bền và an toàn vận hành.
- Không phù hợp tốc độ cao: Cơ chế di chuyển bằng con lăn và cáp khiến hệ thống khó đáp ứng các cầu trục có tốc độ di chuyển lớn, dễ phát sinh rung lắc.
- Tính thẩm mỹ thấp: Toàn bộ cáp và kết cấu được lộ ra bên ngoài nên không phù hợp với các nhà xưởng yêu cầu cao về thẩm mỹ hoặc tiêu chuẩn sạch.
Theo kinh nghiệm thực tế từ Tuấn Cầu Trục, dù còn một số hạn chế, nhưng khoảng 80% xưởng cơ khí vừa và nhỏ vẫn ưu tiên sử dụng hệ điện ngang con lăn treo I. Đây là lựa chọn cân bằng giữa chi phí, độ bền và khả năng đáp ứng nhu cầu vận hành trong điều kiện thực tế.
So sánh con lăn treo I với máng C với ray điện
Mỗi hệ cấp điện ngang có đặc điểm riêng về cấu tạo, độ bền và chi phí. Việc so sánh chi tiết sẽ giúp bạn chọn đúng giải pháp, tránh lãng phí hoặc thiếu công suất trong quá trình vận hành.
Bảng so sánh chi tiết con lăn treo I với máng C và ray điện
Bảng dưới đây, Tuấn Cầu Trục sẽ tổng hợp lại những thông số cơ bản về con lăn treo I, máng C, ray điện để khách hàng dễ dàng phân biệt sản phẩm. Và lựa chọn sản phẩm phù hợp với nhu cầu sử dụng của mình.
| Tiêu chí | Con lăn treo I | Máng C | Ray điện |
| Nguyên lý cấp điện | Cáp treo di động | Cáp treo trong máng | Thanh dẫn + chổi tiếp điện |
| Kết cấu | Mở (dầm I) | Bán kín (ray C) | Kín hoàn toàn |
| Chi phí đầu tư | Thấp | Trung bình | Cao |
| Chi phí bảo trì | Thấp | Trung bình | Trung – cao |
| Độ bền tổng thể | Trung bình | Khá | Rất cao |
| Độ ổn định điện | Trung bình | Khá | Rất cao |
| Tốc độ làm việc | Trung bình | Trung bình | Cao |
| Khả năng chịu tải cáp | Cao | Trung bình | Không dùng cáp |
| Mức độ an toàn | Khá | Tốt | Rất cao |
| Khả năng chống bụi/nước | Trung bình | Khá | Rất tốt |
| Tính thẩm mỹ | Thấp | Cao | Rất cao |
| Độ phức tạp lắp đặt | Đơn giản | Trung bình | Phức tạp |
| Ứng dụng phù hợp | Ngoài trời, xưởng cơ khí | Nhà xưởng phổ thông | Công nghiệp nặng, tự động hóa |
Lời khuyên từ chuyên gia:
Theo kinh nghiệm thực tế của Tuấn Cầu Trục, việc nâng cấp từ hệ con lăn treo I sang ray điện không phải lúc nào cũng cần thiết, mà nên dựa trên nhu cầu vận hành cụ thể.
Bạn nên cân nhắc nâng cấp khi:
- Cầu trục hoạt động liên tục với tần suất cao
- Yêu cầu tốc độ di chuyển lớn và ổn định
- Môi trường làm việc cần độ sạch, an toàn điện cao
- Hệ thống tự động hóa yêu cầu độ chính xác cao
Ngược lại, nếu hệ thống vẫn đáp ứng tốt nhu cầu sản xuất, tải trọng không quá lớn và ưu tiên tiết kiệm chi phí, thì con lăn treo I vẫn là giải pháp hợp lý.
Tóm lại, theo Tuấn Cầu Trục, việc lựa chọn hay nâng cấp nên dựa trên hiệu quả vận hành dài hạn, không chỉ dựa vào chi phí đầu tư ban đầu.
Ứng dụng thực tế của hệ điện ngang con lăn treo I
Nhờ thiết kế đơn giản, linh hoạt và chi phí hợp lý, hệ điện ngang con lăn treo I được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Đặc biệt là các hệ cầu trục có tải trọng nhẹ đến trung bình và điều kiện làm việc không quá khắt khe.

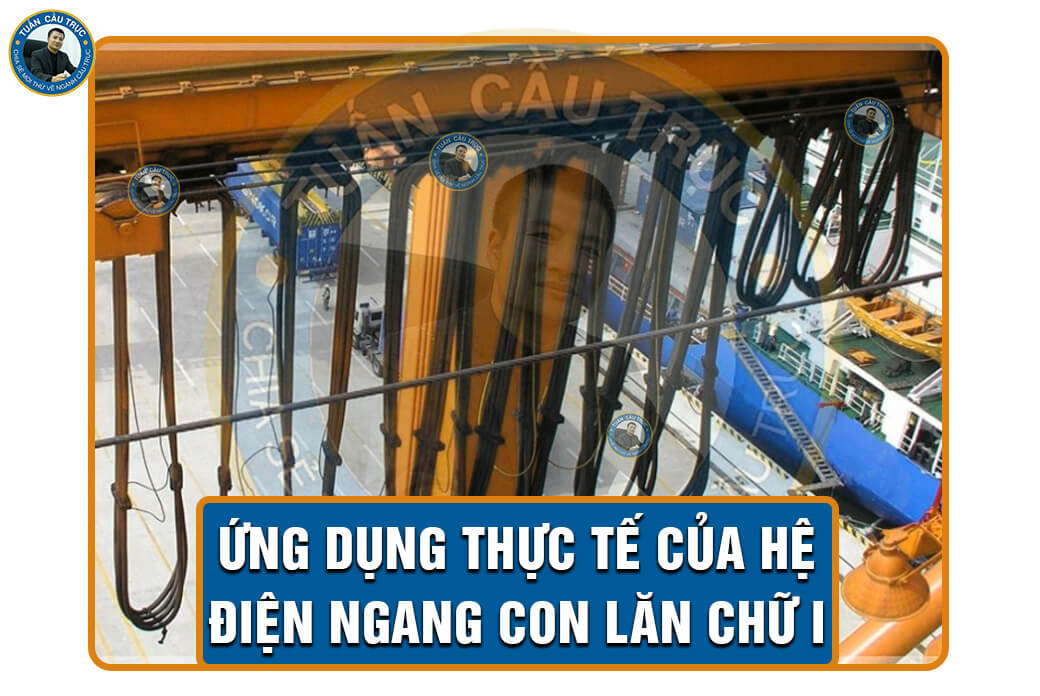

Ảnh 6: Ứng dụng thực tế của hệ điện ngang con lăn chữ I
Cầu trục dầm đơn 1 – 10 tấn
Đây là ứng dụng phổ biến nhất của hệ con lăn treo I nhờ chi phí hợp lý và dễ lắp đặt. Tuy nhiên, trên thực tế, hệ thống này không chỉ giới hạn ở tải nhỏ mà còn được sử dụng hiệu quả cho cả cầu trục tải trung và lớn nếu được thiết kế đúng kỹ thuật. Theo kinh nghiệm của Tuấn Cầu Trục, nhiều công trình tải 10–30 tấn vẫn sử dụng hệ này ổn định trong thời gian dài.
Cổng trục ngoài trời
Trong môi trường ngoài trời, nơi có mưa, bụi và sự thay đổi nhiệt độ, hệ điện ngang con lăn treo I thể hiện rõ ưu thế nhờ kết cấu mở và độ bền cao. Hệ thống ít bị ảnh hưởng bởi điều kiện thời tiết và dễ bảo trì hơn so với các giải pháp kín.
Nhà xưởng cơ khí, kết cấu thép
Các nhà xưởng cơ khí và gia công kết cấu thép thường có môi trường nhiều bụi, dầu mỡ và cường độ làm việc cao. Hệ con lăn treo I phù hợp trong trường hợp này nhờ khả năng hoạt động bền bỉ, dễ sửa chữa và không yêu cầu kỹ thuật bảo trì phức tạp.
Kho vật liệu, bãi hàng
Trong các kho vật liệu hoặc bãi hàng có diện tích lớn và hành trình di chuyển dài, hệ thống giúp đảm bảo cấp điện liên tục cho thiết bị nâng hạ. Đồng thời, chi phí đầu tư thấp cũng là lợi thế lớn khi triển khai trên quy mô rộng.
Với những phân xưởng, nhà máy đang sử dụng thiết bị nâng hạ thì Tuấn Cầu Trục khuyến nghị nên ứng dụng hệ điện ngang con lăn treo I. Nhằm tối ưu chi phí, tăng cao hiệu suất của thiết bị.
CÔNG TY TNHH KẾT CẤU THÉP VÀ THIẾT BỊ NÂNG HẠ KHANG THỊNH
- MST: 0318026289
- Địa chỉ: Số 35, Đường Thới An 17A, Phường Thới An, Quận 12, Thành phố Hồ Chí Minh.
CÔNG TY TNHH THƯƠNG MẠI THÉP PHÚ HOAN
- MST: 1102019065
- Địa chỉ: 78 Tỉnh lộ 830, Ấp Chánh Nhứt, Xã Long Phụng, Huyện Cần Giuộc, Tỉnh Long An.
CÔNG TY TNHH TM SẮT THÉP ĐÔNG NAM Á
- MST: 0317670691
- Địa chỉ: L10-06, Tầng 10, Tòa nhà Vincom Center, 72 Lê Thánh Tôn, Phường Bến Nghé, Quận 1, Thành phố Hồ Chí Minh.
CÔNG TY TNHH KINH DOANH THƯƠNG MẠI THÉP TÍN NGHĨA
- MST: 0318623782
- Địa chỉ: 960 Quốc lộ 1A, Phường Tân Tạo, Quận Bình Tân, Thành phố Hồ Chí Minh.
CÔNG TY TNHH THÉP ĐÔNG THỦY
- MST: 0111096642
- Địa chỉ: Thôn Bùng, Xã Phùng Xá, Huyện Thạch Thất, Thành phố Hà Nội.
Tiêu chí lựa chọn hệ điện con lăn treo I
Để hệ điện ngang con lăn treo I hoạt động ổn định và bền bỉ, việc lựa chọn đúng cấu hình ngay từ đầu là yếu tố rất quan trọng. Trên thực tế, kỹ sư của Tuấn Cầu Trục luôn luôn áp dụng nguyên tắc: không chọn theo “loại có sẵn” mà dựa vào các tiêu chí kỹ thuật cụ thể của từng công trình.

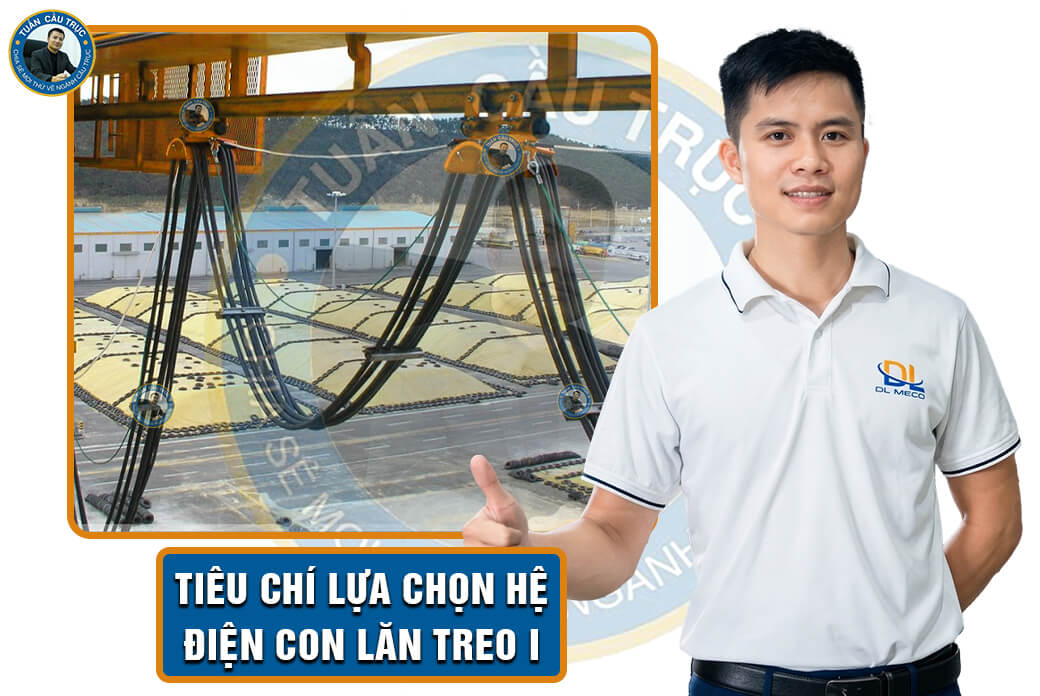

Ảnh 7: Tiêu chí lựa chọn hệ điện con lăn treo I
Theo tải trọng cầu trục
Tải trọng cầu trục ảnh hưởng trực tiếp đến việc lựa chọn loại con lăn và số lượng cáp điện. Với các cầu trục tải nhẹ đến trung bình, hệ con lăn treo I hoàn toàn đáp ứng tốt. Tuy nhiên, khi tải trọng lớn, cần lựa chọn con lăn có khả năng chịu lực cao hơn và bố trí hợp lý để tránh mài mòn hoặc kẹt ray trong quá trình vận hành.
Theo chiều dài hành trình
Chiều dài di chuyển của cầu trục quyết định đến cách bố trí con lăn và độ võng của cáp điện. Hành trình càng dài thì cáp càng dễ bị võng, do đó cần tính toán khoảng cách giữa các con lăn và lựa chọn loại cáp phù hợp để đảm bảo hệ thống vận hành trơn tru.
Theo môi trường (bụi, mưa, hóa chất)
Điều kiện môi trường là yếu tố ảnh hưởng lớn đến tuổi thọ hệ thống. Trong môi trường ngoài trời hoặc nhiều bụi, cần ưu tiên con lăn có độ bền cao và cáp điện chịu được thời tiết. Với môi trường có hóa chất hoặc độ ăn mòn cao, cần lựa chọn vật liệu phù hợp để tránh hư hỏng sớm.
Theo ngân sách
Hệ điện con lăn treo I thường được lựa chọn khi cần tối ưu chi phí đầu tư. Tuy nhiên, việc tiết kiệm chi phí ban đầu cần đi kèm với tính toán hợp lý để tránh phát sinh chi phí bảo trì hoặc thay thế về sau. Đây là bài toán cân bằng giữa chi phí và hiệu quả vận hành dài hạn.
Checklist nhanh khi lựa chọn
- Trên 10 tấn và môi trường ngoài trời nên sử dụng hệ con lăn treo I
- Hành trình trên 20m thì cần tính toán kỹ độ võng cáp và khoảng cách con lăn
Theo kinh nghiệm của Tuấn Cầu Trục, việc lựa chọn đúng ngay từ đầu không chỉ giúp hệ thống vận hành ổn định. Hơn thế nữa còn giảm đáng kể chi phí sửa chữa và gián đoạn sản xuất về lâu dài.
Lỗi thường gặp & cách khắc phục khi sử dụng hệ điện ngang con lăn treo I
Trong quá trình vận hành, hệ điện ngang con lăn treo I có thể phát sinh một số sự cố nếu không được thiết kế hoặc lắp đặt đúng kỹ thuật. Việc nhận diện sớm các lỗi phổ biến sẽ giúp doanh nghiệp xử lý kịp thời và tránh gián đoạn sản xuất.
Ảnh 8: Lỗi thường gặp và cách khắc phụ khi sử dụng hệ điện con lăn chữ I
Cáp bị rối, xoắn
Đây là lỗi thường gặp khi sử dụng cáp tròn hoặc bố trí con lăn không hợp lý. Cáp bị xoắn không chỉ làm giảm tuổi thọ mà còn ảnh hưởng đến khả năng cấp điện.
Cách khắc phục: Sử dụng cáp dẹt để hạn chế xoắn, đồng thời bố trí con lăn đúng khoảng cách và kiểm tra định kỳ để phát hiện sớm dấu hiệu bất thường.
Con lăn kẹt, không chạy
Con lăn có thể bị kẹt do bụi bẩn, mài mòn bánh xe hoặc dầm I bị cong, lệch. Khi đó, hệ thống sẽ di chuyển không đều, gây giật cáp.
Cách khắc phục: Vệ sinh định kỳ, kiểm tra độ thẳng của dầm I và thay thế con lăn khi có dấu hiệu mòn hoặc hỏng.
Mòn bánh xe
Sau thời gian dài sử dụng, bánh xe con lăn có thể bị mài mòn, đặc biệt trong môi trường bụi hoặc tải trọng lớn.
Cách khắc phục: Lựa chọn con lăn đúng tải ngay từ đầu và kiểm tra định kỳ để thay thế kịp thời, tránh ảnh hưởng đến toàn bộ hệ thống.
Đứt cáp do uốn quá mức
Cáp điện có thể bị đứt khi phải uốn cong quá nhiều lần hoặc bán kính uốn không đạt tiêu chuẩn, đặc biệt với hành trình dài.
Cách khắc phục: Chọn loại cáp phù hợp, tính toán đúng bán kính uốn và khoảng cách con lăn để giảm áp lực lên cáp trong quá trình vận hành.
Kinh nghiệm thi công thực tế từ Tuấn Cầu Trục
Trải qua rất nhiều dự án thi công thực tế, Tuấn Cầu Trục nhận thấy: một trong những yếu tố quan trọng nhất là bố trí khoảng cách con lăn hợp lý. Nếu khoảng cách quá xa, cáp sẽ bị võng và dễ hư hỏng; nếu quá gần, chi phí tăng mà không cần thiết.
Thông thường, khoảng cách con lăn được tính toán dựa trên:
- Loại cáp sử dụng
- Chiều dài hành trình
- Tải trọng hệ thống
Việc tính toán đúng ngay từ đầu sẽ giúp hệ điện vận hành ổn định, giảm thiểu sự cố và kéo dài tuổi thọ thiết bị. Quý khách hàng nếu còn đang chưa biết tính toán khoảng cách con lăn như thế nào, hãy liên hệ kỹ thuật của Tuấn Cầu Trục để được hỗ trợ nhé!
Báo giá hệ điện ngang con lăn treo I (tham khảo)
Chi phí hệ điện ngang con lăn treo I phụ thuộc vào nhiều yếu tố như tải trọng cầu trục, chiều dài hành trình, loại cáp điện và điều kiện thi công. Dưới đây là bảng giá tham khảo giúp bạn có cái nhìn tổng quan trước khi lựa chọn.
Bảng báo giá tham khảo về hệ điện ngang con lăn treo I
Dưới đây là bảng báo giá hệ điện nang con lăn treo I được Tuấn Cầu Trục tổng hợp lại. Lưu ý, giá này không phải giá cố định của sản phẩm. Giá sản phẩm sẽ biến thiên theo công trình và nhu cầu thực tế của từng khách hàng.
| Hạng mục | Đơn giá tham khảo | Ghi chú |
| Con lăn treo cáp 1 bánh | 150.000 – 300.000 VNĐ/cái | Dùng cho tải nhẹ |
| Con lăn treo cáp 2 bánh | 250.000 – 600.000 VNĐ/cái | Phổ biến nhất |
| Con lăn treo cáp 4 bánh | 500.000 – 1.200.000 VNĐ/cái | Tải lớn, ngoài trời |
| Cáp điện dẹt | 30.000 – 120.000 VNĐ/m | Tùy tiết diện |
| Cáp điện tròn | 20.000 – 100.000 VNĐ/m | Ít dùng hơn |
| Phụ kiện (kẹp, dẫn hướng…) | 500.000 – 2.000.000 VNĐ/bộ | Tùy cấu hình |
| Chi phí lắp đặt | 2.000.000 – 10.000.000 VNĐ | Tùy quy mô công trình |
Lưu ý:
- Giá có thể thay đổi theo thương hiệu, vật liệu và thời điểm thị trường
- Hệ thống hành trình dài hoặc môi trường đặc biệt sẽ có chi phí cao hơn
- Cần khảo sát thực tế để có báo giá chính xác
Để lựa chọn đúng cấu hình và tối ưu chi phí đầu tư, bạn nên tham khảo tư vấn từ đơn vị có kinh nghiệm thực tế. Đội ngũ kỹ thuật của Tuấn Cầu Trục sẽ giúp bạn thiết kế hệ điện phù hợp với tải trọng, hành trình và môi trường vận hành, đảm bảo hiệu quả lâu dài.
Tuấn Cầu Trục – Địa chỉ cung ứng hệ điện an toàn, chất lượng, giá tốt
Khi đầu tư hệ điện cho cầu trục, lựa chọn đúng đơn vị cung cấp không chỉ ảnh hưởng đến chi phí ban đầu mà còn quyết định trực tiếp đến độ ổn định và tuổi thọ hệ thống. Với kinh nghiệm triển khai thực tế nhiều công trình, Tuấn Cầu Trục mang đến giải pháp đúng kỹ thuật – đúng nhu cầu – tối ưu chi phí cho doanh nghiệp.

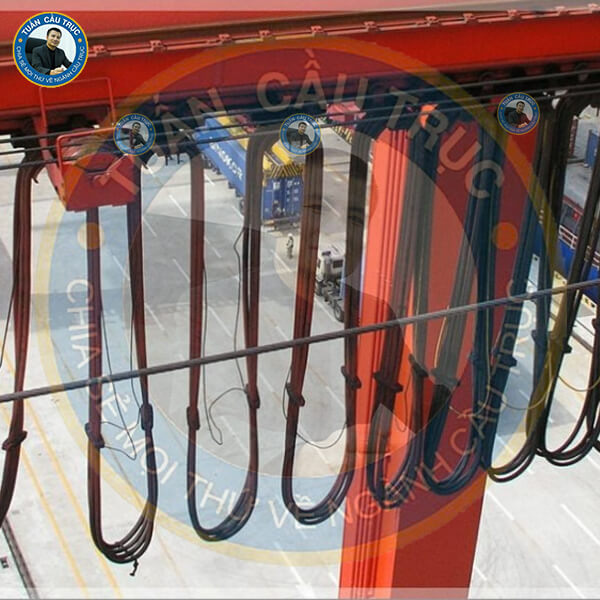

Ảnh 9: Tuấn Cầu Trục – địa chỉ cung ứng hệ điện an toàn, chất lượng, giá tốt
Kinh nghiệm thực tế & năng lực triển khai
Khác với các đơn vị chỉ bán thiết bị, Tuấn Cầu Trục trực tiếp tham gia từ khảo sát, thiết kế đến lắp đặt hoàn thiện. Nhờ đó, hệ điện ngang con lăn treo I được cấu hình sát với thực tế vận hành, hạn chế tối đa lỗi phát sinh như võng cáp, kẹt con lăn hay chọn sai tải.
Đội ngũ kỹ thuật có kinh nghiệm xử lý đa dạng công trình từ xưởng cơ khí nhỏ đến hệ cầu trục tải lớn, giúp đảm bảo hệ thống vận hành ổn định ngay từ đầu.
Tư vấn cấu hình tối ưu theo từng công trình
Một trong những điểm khác biệt lớn là khả năng tư vấn “đo ni đóng giày” cho từng dự án. Thay vì dùng cấu hình chung, Tuấn Cầu Trục sẽ dựa trên:
- Tải trọng cầu trục
- Chiều dài hành trình
- Môi trường làm việc (trong nhà, ngoài trời, bụi, nhiệt…)
- Ngân sách đầu tư
Từ đó đưa ra giải pháp phù hợp, giúp khách hàng tránh lãng phí hoặc thiếu công suất – hai lỗi rất phổ biến khi tự lựa chọn thiết bị.
Cam kết chất lượng & độ bền hệ thống
Các hệ điện do Tuấn Cầu Trục cung cấp đều được kiểm soát chặt chẽ về vật liệu và tiêu chuẩn kỹ thuật. Con lăn, cáp điện và phụ kiện được lựa chọn phù hợp với điều kiện làm việc thực tế, giúp hệ thống:
- Vận hành ổn định, ít sự cố
- Giảm mài mòn, tăng tuổi thọ
- Đảm bảo an toàn trong quá trình sử dụng
Đây là yếu tố đặc biệt quan trọng với các doanh nghiệp sản xuất liên tục, nơi mỗi lần dừng máy đều gây thiệt hại lớn.
Giá thành hợp lý – tối ưu chi phí dài hạn
Không chỉ cạnh tranh về giá, Tuấn Cầu Trục tập trung vào tối ưu tổng chi phí vòng đời của hệ thống. Điều này có nghĩa là:
- Không chọn thiết bị rẻ nhưng nhanh hỏng
- Không cấu hình dư thừa gây lãng phí
- Tối ưu để giảm chi phí bảo trì về sau
Đây là cách tiếp cận giúp nhiều doanh nghiệp tiết kiệm đáng kể chi phí trong 3–5 năm vận hành.
Dịch vụ hậu mãi & hỗ trợ kỹ thuật
Sau khi bàn giao, khách hàng vẫn được hỗ trợ kỹ thuật trong quá trình vận hành. Các vấn đề như điều chỉnh con lăn, thay cáp hoặc kiểm tra hệ thống đều được xử lý nhanh chóng, hạn chế tối đa thời gian gián đoạn sản xuất.
Nếu bạn đang cần tư vấn hệ điện ngang con lăn treo I hoặc giải pháp cấp điện phù hợp cho cầu trục, hãy liên hệ Tuấn Cầu Trục để được khảo sát và đề xuất cấu hình tối ưu. Một lựa chọn đúng ngay từ đầu sẽ giúp bạn vận hành ổn định – tiết kiệm chi phí – tránh rủi ro về sau.
Câu hỏi thường gặp (FAQ) hệ điện ngang con lăn treo I
Dưới đây là những câu hỏi phổ biến khi tìm hiểu và lựa chọn hệ điện ngang con lăn treo I, được tổng hợp từ kinh nghiệm thực tế của Tuấn Cầu Trục:

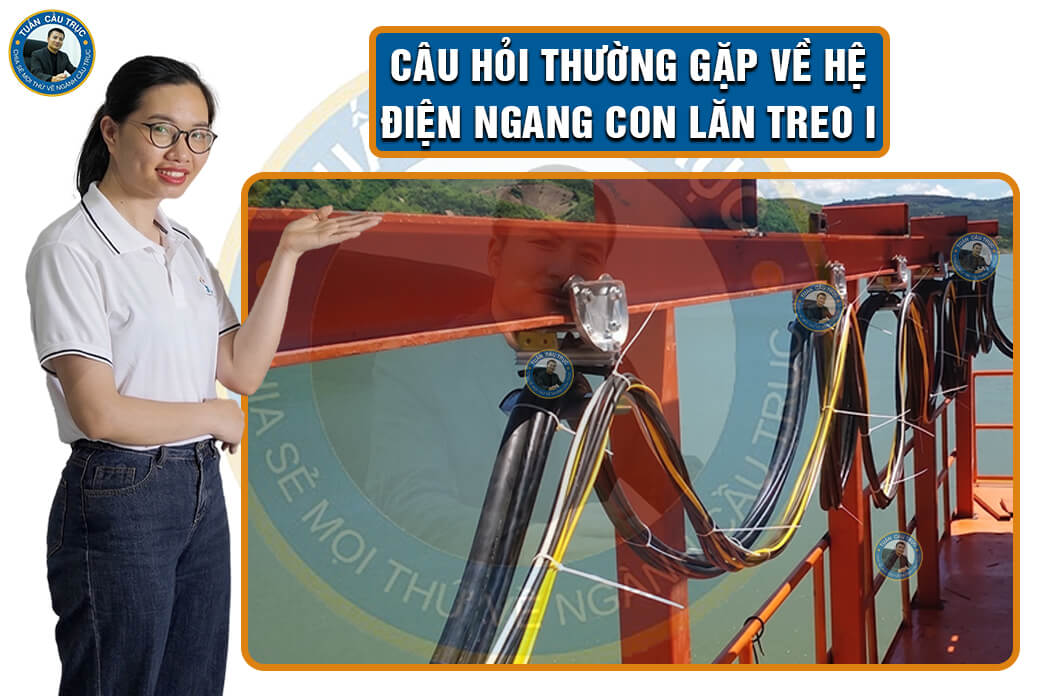

Ảnh 10: Câu hỏi thường gặp về hệ điện ngang con lăn treo I
Câu 1: Hệ con lăn treo I dùng được bao lâu?
Trả lời:
Tuổi thọ của hệ thống thường dao động từ 5–10 năm, tùy vào chất lượng vật tư, tần suất hoạt động và điều kiện môi trường. Nếu được lắp đặt đúng kỹ thuật và bảo trì định kỳ, hệ có thể hoạt động ổn định trong thời gian dài mà không cần thay thế lớn.
Câu 2: Có nên dùng ngoài trời không?
Trả lời:
Có. Đây là một trong những ưu điểm lớn của hệ con lăn treo I. Nhờ thiết kế dạng mở và kết cấu đơn giản, hệ thống có thể hoạt động tốt trong môi trường ngoài trời, chịu được mưa, bụi và nhiệt độ thay đổi. Tuy nhiên, cần chọn vật liệu phù hợp để tăng độ bền.
Câu 3: Bao lâu cần bảo trì hệ điện ngang con lăn treo I?
Thông thường, nên kiểm tra và bảo trì định kỳ 3–6 tháng/lần. Các hạng mục cần kiểm tra gồm: tình trạng con lăn, độ mòn bánh xe, độ võng cáp và các điểm kết nối. Việc bảo trì đúng lịch giúp phát hiện sớm lỗi và tránh sự cố lớn.
Câu 4: Có thay thế được ray điện không?
Trả lời:
Có thể, nhưng không hoàn toàn tương đương. Hệ con lăn treo I là giải pháp tiết kiệm và phù hợp với tải trung bình, trong khi ray điện an toàn phù hợp với hệ thống yêu cầu tốc độ cao và độ ổn định điện lớn. Việc thay thế cần cân nhắc theo nhu cầu thực tế.
Câu 5: Khi nào cần thay mới hệ điện con lăn treo I?
Trả lời:
Bạn nên cân nhắc thay mới khi hệ thống xuất hiện các dấu hiệu như: con lăn mòn nhiều, di chuyển không ổn định, cáp điện xuống cấp hoặc chi phí sửa chữa tăng cao. Trong nhiều trường hợp, việc thay mới toàn bộ sẽ giúp tiết kiệm chi phí và đảm bảo an toàn hơn so với sửa chữa chắp vá.
Kết luận hệ điện ngang con lăn treo I
Hệ điện ngang con lăn treo I là giải pháp cấp điện đơn giản – hiệu quả – tiết kiệm. Đặc biệt phù hợp với các hệ cầu trục tải nhẹ đến trung bình và môi trường làm việc ngoài trời hoặc nhà xưởng cơ khí. Dù không phải là lựa chọn “cao cấp” nhất, nhưng nếu được thiết kế và lắp đặt đúng kỹ thuật, hệ thống vẫn đảm bảo vận hành ổn định, độ bền cao và chi phí tối ưu trong dài hạn.
Nếu bạn đang tìm giải pháp hệ điện ngang con lăn treo I phù hợp cho công trình của mình, hãy liên hệ Tuấn Cầu Trục để được tư vấn chi tiết và khảo sát thực tế. Đầu tư đúng ngay từ đầu – vận hành ổn định về sau.
TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY
🌐 Website: https://tuancautruc.com/
Hotline: 09 686 55 438
📺 Youtube: https://www.youtube.com/@tuancautruc
👍Facebook: https://www.facebook.com/tuancautruc
Linkedin: https://www.linkedin.com/in/tuancautruc1980
Blogspot: https://tuancautrucdl.blogspot.com/
Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.
Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.
