Hơn 17 năm trực tiếp chế tạo, lắp đặt và bảo trì thiết bị nâng hạ, tôi nhận thấy đĩa moving core hai cấp 3 tấn là phụ kiện điện từ quyết định trực tiếp đến độ an toàn và khả năng dừng chính xác của pa lăng hai cấp tốc độ. Trong bài viết sau, tôi sẽ thông tin chi tiết về sản phẩm này, từ cấu tạo, định nghĩa, báo giá đến cách sử dụng chuẩn, bền, phù hợp cho mọi nhà xưởng tối ưu năng suất và đảm bảo an toàn cho cụm phanh.
Đĩa moving core hai cấp 3 tấn là gì?
Đĩa moving core (còn gọi là đĩa phanh di động hoặc đĩa ép phanh điện từ) là bộ phận cơ – điện từ nằm trong cụm phanh của pa lăng cáp điện 3 tấn loại 2 cấp tốc độ.
Thiết bị này đóng vai trò làm phần ứng di động. Khi cuộn hút phanh được cấp điện, lực từ trường sẽ hút đĩa moving core thắng lực ép của lò xo, giải phóng đĩa ma sát để động cơ hoặc trục dẫn hướng quay tự do. Khi ngắt điện, lò xo đẩy đĩa moving core ép chặt vào đĩa ma sát để hãm dừng tải trọng 3 tấn tức thì.
Phân biệt đĩa moving core hai cấp tốc độ nhanh và các dòng thông thường
Để tránh mua nhầm linh kiện gây hỏng hóc hoặc làm gián đoạn vận hành cụm phanh pa lăng, tôi phân loại rõ đặc điểm kỹ thuật của từng loại đĩa moving core dựa trên cấu tạo bề mặt thực tế:
- Đĩa moving core cấp tốc độ nhanh (Dòng đặc chủng):
- Đặc điểm: Bề mặt đĩa thép được gia công hệ thống rãnh kỹ thuật và các lỗ gá bi thép.
- Chức năng: Các rãnh bi này phối hợp trực tiếp với cơ cấu bi tỳ, giúp đĩa tịnh tiến đóng/ngắt tức thì khi chuyển đổi tốc độ. Thiết kế này triệt tiêu hiện tượng bó phanh hoặc trượt phanh khi động cơ thay đổi mô-men xoắn đột ngột.
- Đĩa moving core cấp tốc độ chậm:
- Đặc điểm: Bề mặt đĩa dạng phẳng, không có rãnh hay lỗ gá bi.
- Chức năng: Vận hành dựa trên lực hút từ trường phẳng đơn thuần, cấu tạo đơn giản. Loại này không dùng được cho vị trí tốc độ nhanh vốn đòi hỏi tần suất đóng ngắt cao và độ nhạy phanh lớn.
Đĩa moving core hai cấp 3 tấn là gì?
Cấu tạo chi tiết đĩa moving core hai cấp 3 tấn
Từ kinh nghiệm thực tế khi trực tiếp tháo lắp và đại tu hàng nghìn bộ phanh điện từ pa lăng, tôi đánh giá đĩa moving core có cấu tạo đơn giản nhưng hoạt động cực kỳ hiệu quả. Một bộ đĩa moving core hai cấp tốc độ nhanh chuẩn kỹ thuật phải đảm bảo sự phối hợp của các thành phần cơ khí đặc thù. Thông thường, đĩa moving core tiêu chuẩn được cấu tạo từ 4 thành phần cơ bản như sau:
Đĩa phanh chịu lực (Xương thép lõi từ)
Đây là bộ phận nền tảng của moving core. Tôi thường kiểm tra kỹ phần này vì nó được chế tạo từ thép hợp kim đặc chủng, có khả năng chịu lực nén cực cao.
- Vai trò: Vừa là khung xương chịu tải cho lớp phíp ma sát, vừa đóng vai trò là lõi dẫn từ tính để tương tác trực tiếp với cuộn hút điện từ.
- Đặc điểm: Bề mặt thép được gia công phẳng. Mục đích là để khi kết hợp với cuộn hút sẽ không tạo ra khe hở không khí, giúp lực giữ phanh luôn ở trạng thái mạnh nhất, ngăn ngừa hiện tượng rơ lắc trục motor.
Tấm phíp moving core (Lớp ma sát chịu nhiệt)
Lớp phíp này nằm ở vị trí trung tâm, được thiết kế để di chuyển tịnh tiến êm ái dọc theo trục dẫn hướng.
- Đặc điểm: Tôi ưu tiên sử dụng loại làm từ hợp chất ma sát cao cấp, không chứa Amiăng để bảo vệ sức khỏe và môi trường. Tấm phíp chuẩn sẽ có các mạt đồng li ti, giúp chịu mài mòn tốt, mặt phíp cứng cáp và có độ trơn cần thiết. Mặt phíp và lỗ định vị tạo sự đồng phẳng.
- Vai trò: Giúp thiết bị hoạt động ổn định ngay cả khi nhiệt độ tăng cao do ma sát liên tục. Hệ số ma sát ổn định giúp palăng của bạn dừng tải đúng vị trí, không bị hiện tượng “lì” phanh hay trôi tải nguy hiểm.
Hệ thống đinh tán đồng tản nhiệt
Khung và đĩa phíp của bộ đĩa moving core thường được liên kết bằng keo cao cấp và đinh tán riêng biệt. Đây là chi tiết để phân biệt hàng chất lượng và hàng rẻ tiền. Đĩa moving core chuẩn (đặc biệt là dòng Hàn Quốc) luôn sử dụng đinh tán bằng đồng thay vì đinh sắt.
- Tác dụng: Đồng dẫn nhiệt cực tốt, đóng vai trò như những “ống dẫn nhiệt” nhỏ, đẩy nhiệt từ bề mặt ma sát ra môi trường nhanh chóng. Đồng thời, đinh tán đồng cũng làm nhiệm vụ chốt hãm vật lý then chốt, tạo ra sự liên kết cơ khí cực kỳ chắc chắn giữa đĩa phíp và đĩa sắt.
- Lợi ích: Ngăn chặn tình trạng tích nhiệt cục bộ – nguyên nhân chính gây cong vênh đĩa phanh và cháy lớp phíp ma sát mà tôi thường xuyên gặp phải khi sửa chữa cho khách hàng dùng hàng kém chất lượng.
Lỗ chốt định vị và kết cấu trục dẫn hướng
Đĩa moving core được gắn kết chặt chẽ với hệ thống phanh thông qua các lỗ chốt định vị gia công cơ khí chính xác.
- Cơ chế: Các lỗ này lồng vào hệ thống trục dẫn hướng, mang lại khả năng chịu lực mạnh mẽ và đảm bảo đĩa không bị lệch tâm khi đóng ngắt điện.
- Độ an toàn: Kết cấu này giúp đĩa moving core luôn song song với các bề mặt đĩa phanh khác, phân bổ lực phanh đều 360 độ lên toàn bộ bề mặt.
Cấu tạo chi tiết đĩa moving core hai cấp 3 tấn
Thông số kỹ thuật đĩa moving core hai cấp 3 tấn
Ngoài nhận diện trực quan qua hệ thống vòng bi, để lựa chọn đĩa moving core hai cấp 3 tấn, kỹ thuật viên cần nắm rõ các thông số kỹ thuật chính như sau. Đây là thông số chuẩn của đĩa moving core Sungdo hai cấp nhanh, một trong những dòng linh kiện phanh pa lăng phổ thông trên thị trường Việt Nam hiện nay.
Bảng kích thước và thông số chi tiết
| Thông số kỹ thuật | Giá trị tiêu chuẩn | Ghi chú kỹ thuật |
| Tải trọng thiết kế | 3 tấn (3.000 kg) | Áp dụng cho cụm phanh palăng cáp điện 2 cấp tốc độ |
| Nhà sản xuất | Sungdo (Hàn Quốc) | |
| Đường kính ngoài đĩa moving | 205 mm | Bề mặt phủ phíp ma sát chịu nhiệt |
| Đường kính trong đĩa sắt | 58 mm | Lõi từ nén bằng thép hợp kim |
| Tổng độ dày (Đĩa sắt + Phíp) | 20 mm | Độ dày tiêu chuẩn khi đĩa mới chưa bị mòn |
| Độ dày riêng phần đĩa sắt | 15 mm | Phần đĩa thép chịu lực nén và dẫn từ |
| Đường kính lỗ trục | 17 mm | Lồng khớp với hệ thống trục dẫn hướng |
| Khoảng cách giữa các lỗ | 16 mm | Tâm lỗ định vị gia công chính xác |
| Đường kính trong lớp phíp | 18 mm | Mặt phíp đồng phẳng với lỗ định vị |
| Số lượng đinh tán liên kết | 6 đinh | Đinh tán đồng tản nhiệt, chống xê dịch cơ học |
| NPP | Tuấn Cầu Trục | |
Lời khuyên từ Tuấn Cầu Trục khi đo đạc linh kiện:
Khi kiểm tra đĩa phanh cũ tại xưởng để đặt hàng mới, bạn nên dùng thước kẹp palmer (thước kẹp cơ hoặc điện tử) đo chính xác 3 chỉ số then chốt: Đường kính ngoài (205mm), Tổng độ dày (20mm) và Đường kính lỗ trục (17mm). Nếu độ dày tổng của đĩa cũ bị mòn xuống dưới 17mm, lực ép phanh sẽ giảm mạnh gây trôi tải, bạn cần tiến hành thay thế ngay.
Nguyên lý hoạt động của đĩa moving core hai cấp 3 tấn
Cụm phanh pa lăng cáp điện 3 tấn hai cấp tốc độ hoạt động theo cơ chế phanh thường đóng. Khi mất điện, lò xo đẩy đĩa moving core ép vào bề mặt ma sát để đóng phanh; khi cấp điện, cuộn hút tạo từ trường kéo moving core về vị trí mở, cho phép động cơ quay. Tuấn Cầu Trục tóm lược lại quy trình này qua các bước cơ bản như sau:
- Mất điện/dừng: Lò xo → Moving Core → ép đĩa ma sát → phanh đóng → giữ tải.
- Cấp điện: Cuộn hút → tạo từ trường → hút đĩa moving core → giải phóng ma sát → phanh mở.
Phanh đóng – Không cấp điện
Khi pa lăng dừng hoặc mất điện, cuộn hút không tạo từ trường. Lò xo hồi vị đẩy đĩa moving core tịnh tiến, ép phíp ma sát vào bề mặt hãm và tạo mô-men phanh, giữ cơ cấu truyền động cùng tải ở vị trí dừng.
Phanh mở – Cấp điện nâng hạ
Khi người vận hành chọn chế độ chạy nhanh và phát lệnh nâng/hạ, cuộn hút của cụm phanh nhanh được cấp điện. Từ trường sinh ra lực hút kéo moving core về phía cuộn dây.
Khi lực hút thắng lực lò xo, Moving Core dịch chuyển và giải phóng phíp ma sát. Trục động cơ được giải phóng để quay, truyền mô-men qua hộp giảm tốc, giúp pa lăng thực hiện nâng hoặc hạ tải ở cấp tốc độ nhanh.
Với thiết kế có rãnh bi và cơ cấu bi tỳ, đĩa moving core được hỗ trợ trong quá trình dịch chuyển, góp phần hạn chế ma sát và hiện tượng kẹt cơ cấu.
Chuyển cấp tốc độ và dừng tải
Tín hiệu điều khiển thay đổi trạng thái các cuộn hút. Đĩa moving core của cấp đang hoạt động trở về vị trí đóng, trong khi cấp mới được kích hoạt. Cơ cấu rãnh bi và dẫn hướng giúp quá trình chuyển đổi ổn định, hạn chế kẹt hoặc va đập.
Dừng tải: Khi ngắt điện, lực từ mất đi, lò xo đẩy Moving Core về vị trí đóng. Phíp ma sát tiếp xúc với bề mặt hãm, tạo mô-men phanh và dừng chuyển động của trục.
Lưu ý: Thời gian đóng phanh phụ thuộc vào thiết kế, điện áp cuộn hút, mạch điều khiển và tình trạng cụm phanh. Không nên mặc định thông số 0,18 giây nếu chưa có tài liệu kỹ thuật của đúng model.
Nguyên lý hoạt động của đĩa moving core 2 cấp 3 tấn
Phân loại đĩa moving core hai cấp 3 tấn
Dựa trên kinh nghiệm 17 năm lắp đặt và đại tu pa lăng, tôi phân loại đĩa moving core 3 tấn hai cấp tốc độ theo 2 tiêu chí cốt lõi dưới đây để bạn dễ dàng lựa chọn đúng linh kiện:
Phân loại theo thương hiệu và xuất xứ
Việc xác định đúng thương hiệu sản xuất giúp bạn chọn chính xác kích thước lắp đặt và đảm bảo độ bền tối đa cho cụm phanh palăng:
Đĩa moving core Sungdo (Hàn Quốc)
- Đặc điểm: Được gia công theo kết cấu cụm phanh của pa lăng Sungdo, với phần lõi thép, bề mặt ma sát và các chi tiết liên kết được thiết kế đồng bộ.
- Khả năng tương thích: Phù hợp với các dòng pa lăng cáp điện Sungdo sử dụng cụm phanh tương ứng, trong đó có một số model 3 tấn hai cấp tốc độ.
- Lưu ý: Không nên chỉ dựa vào tải trọng 3 tấn để xác định linh kiện. Cần đối chiếu model pa lăng, mã cụm phanh và kích thước thực tế trước khi thay thế.
Đĩa moving core của các thương hiệu khác
Các dòng pa lăng như Hitachi, Verlinde hoặc OEM Đài Loan/Trung Quốc có thể sử dụng Moving Core với thiết kế và kích thước khác nhau.
Một số thông số cần kiểm tra gồm đường kính ngoài, đường kính trong, độ dày, vị trí lỗ/rãnh, kết cấu dẫn hướng và kích thước phần ma sát. Vì vậy, khi thay thế, cần đối chiếu linh kiện cũ với catalogue hoặc thông số của đúng model phanh thay vì lựa chọn chỉ theo tên gọi hoặc tải trọng.
Phân loại theo kiểu vận hành (Cấp nhanh và Cấp chậm)
Trong một cụm phanh pa lăng 3 tấn hai cấp tốc độ nhanh và chậm, nhà sản xuất bắt buộc kết hợp hai loại đĩa moving core có kết cấu bề mặt khác biệt để phục vụ từng chế độ chạy. Sự khác biệt giữa đĩa moving core cấp nhanh và cấp chậm được Tuấn Cầu Trục khái quát như sau:
| Tiêu chí | Đĩa moving core cấp tốc độ nhanh | Đĩa moving core cấp tốc độ chậm |
| Vị trí lắp đặt | Trục dẫn hướng (nối với hộp giảm tốc) | Đuôi động cơ phanh (chế độ bò) |
| Kết cấu bề mặt | Bắt buộc có rãnh bi và lỗ gá bi thép | Mặt phẳng toàn bộ, không có rãnh bi |
| Cơ chế vận hành | Bi tỳ đẩy tịnh tiến, đóng/ngắt tức thì | Hút/nhả điện từ phẳng đơn thuần |
| Chức năng chính | Phanh chính khi nâng hạ tốc độ tiêu chuẩn | Phanh phụ khi tinh chỉnh vị trí đặt tải |
| Tác dụng kỹ thuật | Triệt tiêu hiện tượng bó phanh khi đổi tốc độ | Giữ tải dừng chính xác từng milimet |
Lời khuyên từ Tuấn Cầu Trục: Kỹ thuật viên không lắp ngược vị trí hay dùng đĩa mặt phẳng thay cho đĩa có rãnh bi ở cấp tốc độ nhanh. Việc này sẽ khiến phanh đóng ngắt giật cục, trượt tải 3 tấn và gây vỡ bầu phanh chỉ sau vài ngày vận hành.
Phân loại đĩa moving core hai cấp 3 tấn
Ưu điểm của đĩa moving core hai cấp Sungdo
Sau nhiều năm trực tiếp lắp đặt và đại tu cho các hệ thống pa lăng Hàn Quốc, tôi đánh giá đĩa moving core 2 cấp chính hãng Sungdo là dòng linh kiện phanh có độ hoàn thiện cơ khí và tính ổn định cao, được sử dụng phổ biến trên thị trường cầu trục nước ta.
Rãnh bi tỳ được gia công đồng bộ
Các rãnh bi và vị trí dẫn hướng trên moving core được thiết kế phù hợp với cơ cấu phanh. Bi tỳ hỗ trợ đĩa di chuyển tịnh tiến, hạn chế hiện tượng kẹt hoặc ma sát bất thường trong quá trình đóng – mở phanh.
Phíp ma sát có khả năng chịu nhiệt
Bề mặt phíp ma sát được thiết kế để làm việc trong điều kiện đóng – mở phanh thường xuyên. Vật liệu có khả năng chịu nhiệt và chống mài mòn, giúp duy trì đặc tính ma sát phù hợp trong quá trình vận hành.
Nếu cần xác nhận thành phần vật liệu như không chứa amiăng, nên đối chiếu catalogue hoặc tài liệu kỹ thuật của đúng mã linh kiện thay vì áp dụng chung cho mọi sản phẩm Sungdo.
Kết cấu đinh tán hỗ trợ tản nhiệt
Các đinh tán liên kết phíp ma sát với phần xương đĩa giúp cố định bề mặt ma sát và hỗ trợ truyền nhiệt ra phần kết cấu kim loại. Thiết kế phù hợp góp phần hạn chế hiện tượng tích nhiệt cục bộ khi phanh đóng – mở liên tục.
Kích thước đồng bộ với cụm phanh Sungdo
Moving Core được thiết kế theo kết cấu cụm phanh tương ứng của pa lăng Sungdo, thuận tiện cho việc kiểm tra và thay thế linh kiện.
Tuy nhiên, không nên lựa chọn chỉ dựa vào tải trọng 3 tấn. Khi thay thế cần đối chiếu model pa lăng, mã cụm phanh, kích thước Moving Core, vị trí rãnh bi và các thông số liên quan để đảm bảo khả năng lắp đặt phù hợp.
Ưu điểm của đĩa moving core hai cấp Sungdo
Ứng dụng thực tế của đĩa moving core 3 tấn hai cấp nhanh
Trong pa lăng cáp điện 3 tấn hai cấp tốc độ nhanh, đĩa moving core có nhiệm vụ phối hợp với cuộn hút và cơ cấu ma sát để đóng – mở phanh khi vận hành ở cấp nhanh. Nhờ đó, hệ thống này thường xuyên được ứng dụng trong các trường hợp điển hình như:
- Sản xuất và gá đặt khuôn mẫu: Pa lăng nâng hạ khuôn dập, khuôn đúc hoặc thiết bị có khối lượng lớn. Cấp chậm hỗ trợ căn chỉnh tải khi đưa vào vị trí lắp đặt.
- Lắp ráp cơ khí: Ứng dụng trong xưởng gia công máy móc, động cơ và thiết bị công nghiệp, hỗ trợ đưa các cụm chi tiết vào vị trí lắp ráp.
- Đúc kim loại, luyện kim: Phục vụ nâng hạ thùng chứa, thiết bị và vật liệu trong dây chuyền sản xuất. Cơ cấu phanh giúp kiểm soát quá trình dừng và giữ tải theo thiết kế.
- Bảo trì máy móc công nghiệp: Hỗ trợ tháo lắp, di chuyển động cơ, hộp giảm tốc và các cụm thiết bị nặng trong quá trình bảo dưỡng.
- Thay thế linh kiện phanh: Moving Core được sử dụng làm phụ tùng thay thế khi linh kiện của cụm phanh nhanh bị mòn, biến dạng hoặc không còn đáp ứng yêu cầu vận hành. Khi thay thế cần đối chiếu model pa lăng, mã cụm phanh và kích thước thực tế để chọn đúng linh kiện.
Danh sách doanh nghiệp tiêu biểu phù hợp ứng dụng linh kiện
Dưới đây là một số đơn vị sản xuất, xưởng cơ khí và gara công nghiệp sử dụng thiết bị nâng hạ 3 tấn hai cấp nhanh phù hợp để lắp đặt, thay thế đĩa moving core này:
- Công ty TNHH Cơ khí và Thương mại Công Tư
- MST: 5000898368
- Địa chỉ: Xóm 17, xã Trung Môn, huyện Yên Sơn, tỉnh Tuyên Quang
- Công ty TNHH Gara ô tô Cơ khí Quang Tuấn
- MST: 0700889994
- Địa chỉ: Tổ dân phố số 4, xã Thi Sơn, huyện Kim Bảng, tỉnh Hà Nam
- Công ty TNHH Tôn thép Đăng Khoa
- MST: 3703175489
- Địa chỉ: Số 114, đường GS 03, khu phố Tây B, phường Đông Hòa, thành phố Dĩ An, tỉnh Bình Dương
- Công ty TNHH Sản xuất và Thương mại Thép Thành Loan
- MST: 09539
- Địa chỉ: Số 4 B2 KCN Phùng Xá, xã Phùng Xá, huyện Thạch Thất, thành phố Hà Nội

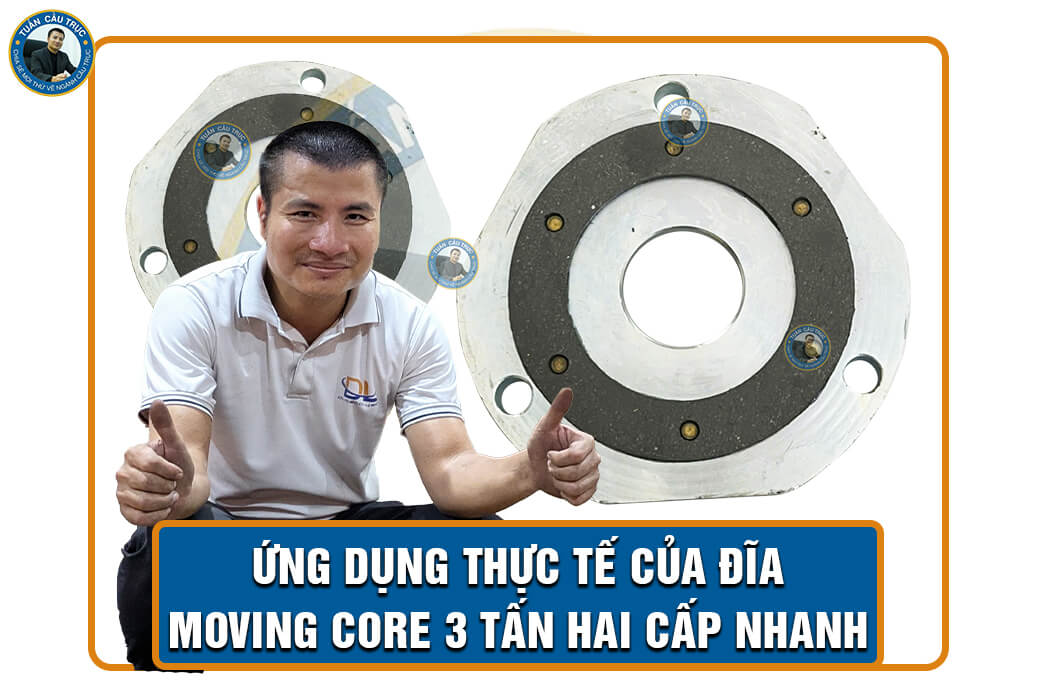

Ứng dụng thực tế của đĩa moving core 3 tấn hai cấp nhanh
Báo giá đĩa moving core 3 tấn hai cấp mới nhất
Để giúp bạn chủ động trong việc lập dự toán chi phí sửa chữa và thay thế linh kiện phanh cho pa lăng cáp điện 3 tấn, tôi xin gửi bảng báo giá tham khảo chi tiết cho từng loại đĩa moving core hai cấp dưới đây:
Bảng giá chi tiết linh kiện đĩa moving core 3 tấn
| Tên linh kiện | Đặc điểm kỹ thuật / Vị trí | Đơn giá tham khảo (VNĐ) |
| Đĩa moving core 3 tấn hai cấp nhanh | Thiết kế rãnh bi đặc chủng, lắp trục dẫn hướng | 1.050.000 / chiếc |
| Đĩa moving core 3 tấn hai cấp chậm | Mặt phẳng lõi từ, lắp đuôi động cơ phanh phụ | 532.000 / chiếc |
Ghi chú kỹ thuật từ Tuấn Cầu Trục:
- Chất lượng linh kiện: Đĩa được gia công xương thép lõi từ tiêu chuẩn, đinh tán đồng tản nhiệt tốt, tấm phíp ma sát mạt đồng không chứa Amiăng.
- Biến động giá: Đơn giá thực tế có thể thay đổi tùy thuộc vào xuất xứ thương hiệu (Sungdo Hàn Quốc, Hitachi, OEM Đài Loan) cũng như model cụm phanh cụ thể của thiết bị.
- Tư vấn hỗ trợ: Báo giá trên chưa bao gồm VAT và chi phí lắp đặt, vận chuyển. Khi cần thay thế đồng bộ cả cụm phanh hoặc hỗ trợ đo đạc kích thước thực tế tại xưởng, bạn vui lòng liên hệ trực tiếp với tôi qua Zalo/Hotline: 0968.655.438 để có phương án phù hợp.
Hướng dẫn lắp đặt đĩa moving vore hai cấp 3 tấn chuẩn kỹ thuật
Để cụm phanh hoạt động ổn định, hạn chế bó kẹt và bảo đảm khả năng giữ tải, Tuấn Cầu Trục khuyến nghị thực hiện lắp đặt đĩa moving core của cụm phanh tốc độ nhanh theo 5 bước sau:
Bước 1: Ngắt điện và cố định an toàn
Ngắt nguồn điện cấp cho pa lăng, treo biển cảnh báo và thực hiện khóa nguồn theo quy trình bảo trì. Hạ tải xuống vị trí an toàn hoặc cố định cơ cấu nâng theo hướng dẫn kỹ thuật trước khi tháo nắp bảo vệ và tiếp cận cụm phanh.
Bước 2: Vệ sinh và kiểm tra linh kiện
Làm sạch bụi, mạt phíp và tạp chất trên bề mặt ma sát, mặt hãm và khu vực cuộn hút. Với moving core của phanh nhanh có rãnh bi, kiểm tra bi tỳ và rãnh dẫn hướng xem có mòn, biến dạng hoặc kẹt không.
Nếu nhà sản xuất yêu cầu bôi trơn, sử dụng đúng loại mỡ và lượng phù hợp. Không để dầu mỡ tiếp xúc với bề mặt phíp ma sát.
Bước 3: Lắp đĩa moving core đúng chiều
Đưa moving core vào trục dẫn hướng, căn đúng các chốt và vị trí định tâm theo kết cấu cụm phanh. Moving core có rãnh bi phải được lắp đúng tại cụm phanh tốc độ nhanh, không tự ý đảo với đĩa phẳng của cụm phanh khác. Nếu thiếu bản vẽ hoặc tài liệu kỹ thuật, cần đối chiếu model phanh và linh kiện cũ trước khi lắp.
Bước 4: Kiểm tra và điều chỉnh khe hở
Dùng thước lá kiểm tra khe hở giữa moving core và bề mặt cuộn hút. Không mặc định khe hở 0,3 – 0,5 mm cho mọi model. Thông số cần căn cứ vào tài liệu kỹ thuật của đúng cụm phanh. Khe hở không phù hợp có thể khiến lực hút không đủ để nhả phanh hoặc ảnh hưởng đến hành trình đóng phanh.
Bước 5: Chạy thử và kiểm tra vận hành
Trước khi cấp điện, kiểm tra hành trình dịch chuyển của moving core, bảo đảm đĩa di chuyển trơn và không bị kẹt. Sau đó cho pa lăng chạy thử không tải, kiểm tra khả năng đóng – mở của phanh nhanh, đồng thời quan sát tiếng ồn, độ rung và hiện tượng ma sát bất thường. Chỉ thực hiện thử tải khi các bước kiểm tra đạt yêu cầu và tuân thủ quy trình an toàn của thiết bị.

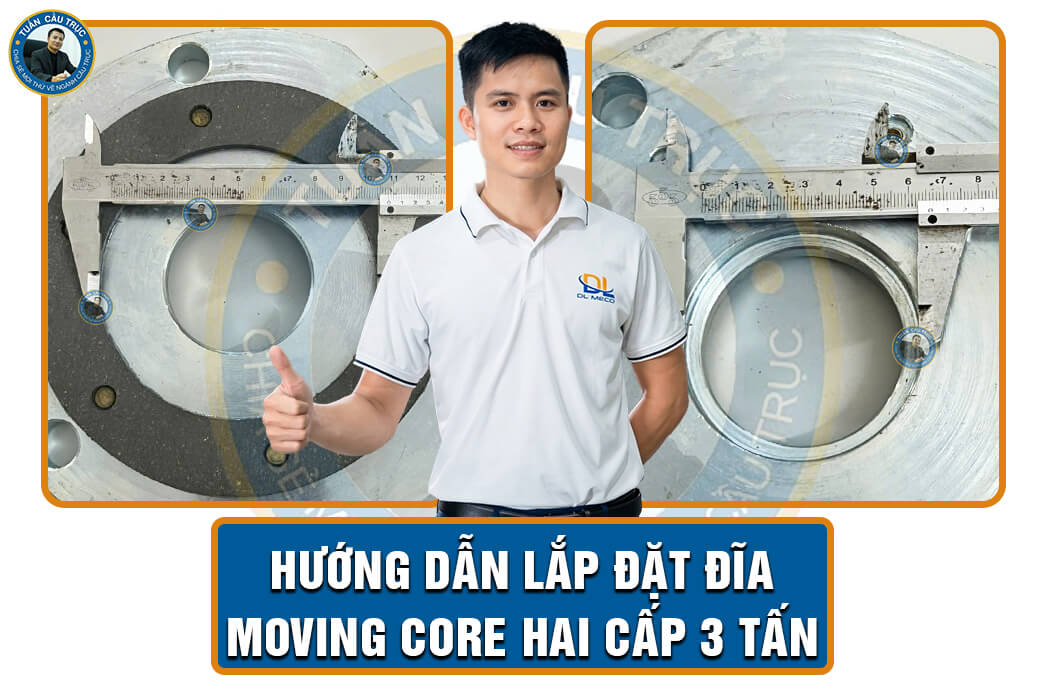

Hướng dẫn lắp đặt đĩa moving vore hai cấp 3 tấn
(FAQ) Hỏi – đáp về đĩa moving core hai cấp 3 tấn
Dưới đây là những câu hỏi thường gặp, Tuấn Cầu Trục tổng hợp nhằm giúp bạn đọc hiểu rõ hơn về đĩa moving core hai cấp 3 tấn, cách lựa chọn, kiểm tra và thay thế linh kiện đúng với cụm phanh của pa lăng.
Câu 1. Đĩa moving core hai cấp 3 tấn là gì?
Trả lời:
Đĩa Moving Core là chi tiết chuyển động trong cụm phanh của pa lăng cáp điện 3 tấn hai cấp tốc độ. Với loại đang đề cập, Moving Core có rãnh bi thuộc cụm phanh tốc độ nhanh, phối hợp với cuộn hút và lò xo để thực hiện đóng – mở phanh.
Câu 2. Đĩa Moving Core có điều khiển cả hai cấp tốc độ không?
Trả lời:
Không. Đĩa moving core có rãnh bi được đề cập trong nội dung này thuộc cụm phanh tốc độ nhanh. Cấp tốc độ chậm sử dụng cơ cấu phanh và truyền động riêng theo thiết kế của từng loại pa lăng.
Câu3. Khi nào cần thay đĩa Moving Core?
Trả lời:
Có thể cần kiểm tra hoặc thay thế khi đĩa xuất hiện dấu hiệu như mòn bề mặt ma sát, biến dạng, rãnh bi bị mòn, bi tỳ hoạt động không ổn định hoặc Moving Core bị kẹt khi dịch chuyển. Việc thay thế nên thực hiện sau khi kiểm tra toàn bộ cụm phanh.
Câu 4. Đĩa moving core Sungdo 3 tấn có dùng cho pa lăng hãng khác được không?
Trả lời:
Không nên lựa chọn chỉ dựa trên tải trọng 3 tấn. Mỗi hãng có thể khác nhau về kích thước, kết cấu rãnh bi, vị trí dẫn hướng và thông số cụm phanh. Cần đối chiếu model và mã linh kiện trước khi thay thế.
Câu 5. Có thể dùng đĩa moving core của pa lăng 3 tấn khác model không?
Trả lời:
Không nên tự ý thay thế. Hai pa lăng cùng tải trọng 3 tấn vẫn có thể sử dụng cụm phanh khác nhau. Cần kiểm tra kích thước thực tế, mã phanh và tài liệu kỹ thuật của nhà sản xuất.
Câu 6. Khe hở moving core bao nhiêu là phù hợp?
Trả lời:
Không có một giá trị chung cho mọi loại phanh. Khe hở phải căn cứ vào thông số của đúng model cụm phanh. Không nên mặc định 0,3 – 0,5 mm nếu chưa có tài liệu kỹ thuật xác nhận.
Câu 7. Vì sao Moving Core bị kẹt?
Trả lời:
Một số nguyên nhân thường gặp gồm bụi phíp tích tụ, rãnh bi bị mòn, bi tỳ biến dạng, lắp sai chiều, trục dẫn hướng bị bẩn hoặc bôi trơn không đúng cách. Ngoài ra, Moving Core bị cong hoặc biến dạng cũng có thể ảnh hưởng đến hành trình.
Câu 8. Có cần bôi mỡ cho rãnh bi của Moving Core không?
Trả lời:
Việc bôi trơn phụ thuộc vào thiết kế cụm phanh và hướng dẫn của nhà sản xuất. Nếu được yêu cầu, chỉ sử dụng đúng loại mỡ và lượng phù hợp, đồng thời tránh để dầu mỡ tiếp xúc với bề mặt phíp ma sát.
Câu 9. Đĩa moving core hỏng có ảnh hưởng đến phanh nhanh không?
Trả lời:
Có. Đĩa moving core tham gia trực tiếp vào quá trình đóng – mở phanh nhanh. Nếu đĩa bị kẹt, biến dạng hoặc dịch chuyển không đúng hành trình, phanh có thể không nhả hết hoặc không đóng đúng yêu cầu, ảnh hưởng đến khả năng vận hành của pa lăng.
Câu 10. Có thể tự thay Moving Core tại nhà máy không?
Trả lời:
Có thể thực hiện bởi kỹ thuật viên có chuyên môn về pa lăng và cụm phanh, nhưng cần ngắt nguồn, cố định thiết bị, sử dụng đúng dụng cụ và tuân thủ quy trình của nhà sản xuất. Sau khi lắp phải kiểm tra hành trình, khe hở và vận hành thử trước khi đưa thiết bị trở lại làm việc.
(FAQ) Hỏi – đáp về đĩa moving core hai cấp 3 tấn
Mua đĩa moving core hai cấp 3 tấn ở đâu?
Khi đĩa moving core của pa lăng 3 tấn bị mòn, biến dạng, rãnh bi hoạt động không ổn định hoặc bị kẹt, việc lựa chọn đúng linh kiện và đơn vị có khả năng hỗ trợ kỹ thuật sẽ giúp quá trình thay thế thuận lợi hơn.
Tuấn Cầu Trục cung cấp và tư vấn trọn gói kỹ thuật về đĩa moving core cho pa lăng cáp điện, hỗ trợ đối chiếu model và thông số trước khi thay thế.
- Phụ tùng Sungdo: Tuấn Cầu Trục là đơn vị phân phối thiết bị, phụ tùng nâng hạ Sungdo tại Việt Nam từ năm 2019. Với đĩa moving core Sungdo, đơn vị hỗ trợ đối chiếu model và các thông số liên quan trước khi cung cấp.
- Hỗ trợ kiểm tra kỹ thuật: Kỹ thuật viên có thể hỗ trợ xác định đường kính, độ dày, kết cấu rãnh bi, vị trí dẫn hướng và thông số cụm phanh, giúp hạn chế nhầm linh kiện giữa phanh nhanh và phanh chậm.
- Kiểm tra trước khi giao: Đĩa moving core được kiểm tra ngoại quan, kích thước và các chi tiết liên quan trước khi xuất kho. Với loại có rãnh bi, cần kiểm tra thêm tình trạng rãnh và bi tỳ.
- Hỗ trợ thay thế: Ngoài cung cấp linh kiện, Tuấn Cầu Trục có thể tư vấn quy trình tháo lắp, kiểm tra khe hở và vận hành thử theo thông số của từng model.
Mua đĩa moving core hai cấp 3 tấn ở đâu?
Kết luận
Thay thế đĩa moving core hai cấp 3 tấn đúng thời điểm là giải pháp tối ưu để bảo vệ an toàn cho nhà xưởng và tránh gián đoạn tiến độ sản xuất. Tại Tuấn Cầu Trục, tôi luôn sẵn có đầy đủ các mã đĩa phanh cấp nhanh, cấp chậm chính hãng Sungdo nhập khẩu Hàn Quốc với mức giá cạnh tranh. Bạn chỉ cần chụp ảnh model pa lăng hoặc gửi thông số đĩa cũ, tôi sẽ hỗ trợ tra mã chính xác và giao hàng nhanh, đảm bảo tiến độ sửa chữa pa lăng!
