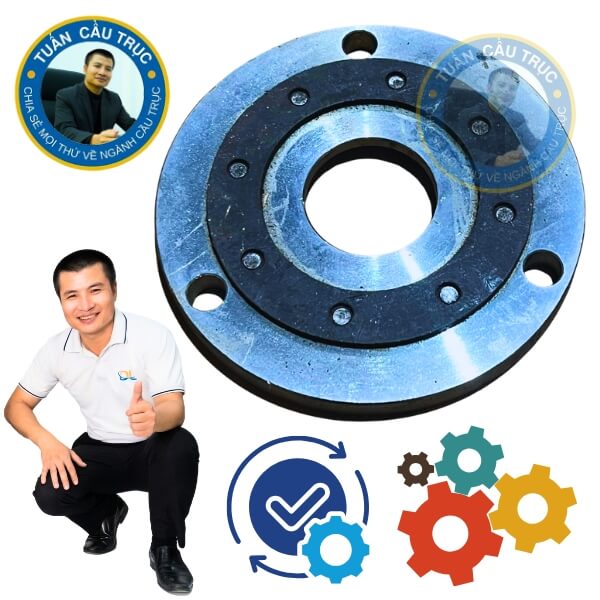

Đĩa moving core hai cấp 2 tấn là linh kiện quan trọng trong cụm phanh điện từ pa lăng, cầu trục, giữ vai trò đóng/ mở đĩa ma sát để đảm bảo hành trình nâng hạ an toàn cho pa lăng 2 cấp tốc độ. Vậy sản phẩm này hoạt động như thế nào? Báo giá ra sao? Làm thế nào để lắp đặt và vận hành đúng chuẩn? Cùng Tuấn Cầu Trục đi tìm lời giải đáp chi tiết trong bài viết dưới đây!
Đĩa moving core hai cấp 2 tấn là gì?
Đĩa moving core (hay đĩa phanh động, đĩa hút từ tính) là linh kiện dịch chuyển tuyến tính trong cụm phanh điện từ của pa lăng 2 cấp tốc độ tải trọng tối đa 2 tấn. Bộ phận này chịu lực hút trực tiếp từ cuộn hút để giải phóng đĩa ma sát khi động cơ vận hành, đồng thời ép chặt đĩa ma sát nhờ hệ thống lò xo hồi vị ngay khi ngắt điện.
Trên dòng pa lăng 2 cấp tốc độ nhanh, đĩa moving core phải làm việc liên tục với tần suất đóng cắt cao. Nếu đĩa bị biến dạng, mòn không đều hoặc suy giảm từ tính, hệ thống phanh sẽ bị trượt tải, gây nguy cơ rơi hàng cực kỳ nguy hiểm.

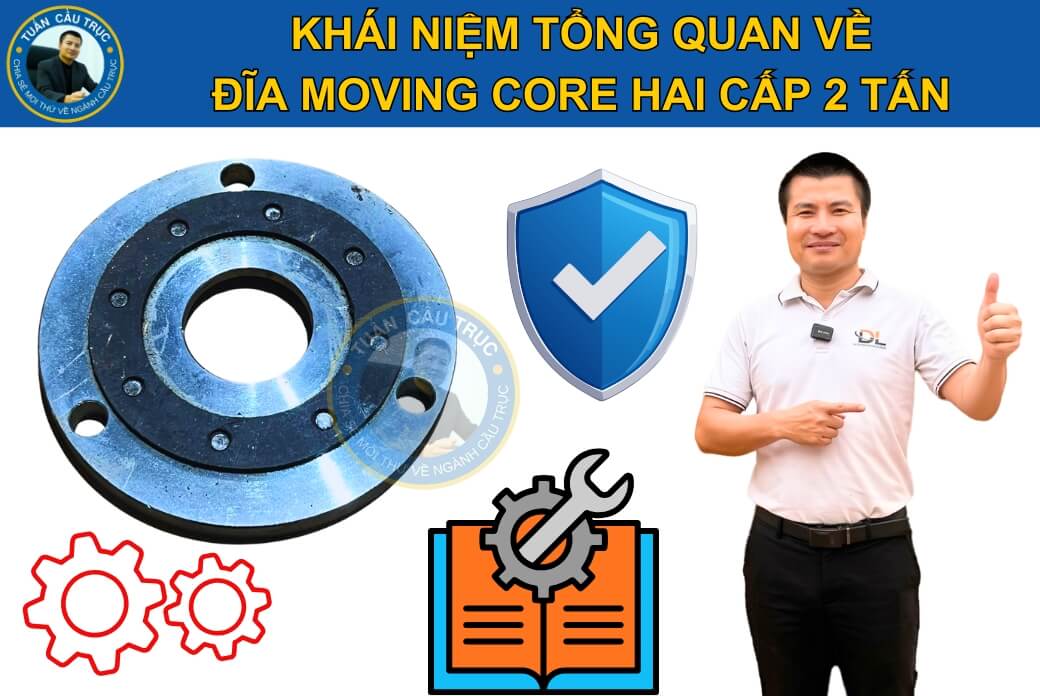

Đĩa moving core hai cấp 2 tấn là gì?
Vị trí lắp đặt đĩa moving core trong cụm phanh điện từ hai cấp nhanh
Tùy thuộc vào cấp tốc độ vận hành của pa lăng, vị trí và cấu trúc sắp xếp các linh kiện trong cụm phanh sẽ có sự khác biệt rõ rệt:
- Cấp tốc độ nhanh
- Thứ tự lắp đặt: Cuộn hút -> Tấm cách từ -> Đĩa Moving core -> Đĩa sắt thứ nhất -> Đĩa B -> Đĩa sắt thứ hai -> Đĩa C -> Đĩa chỉnh phanh.
- Đặc điểm kỹ thuật: Đĩa moving core của cấp tốc độ nhanh được thiết kế riêng rãnh chứa bi để hỗ trợ cơ chế giải phóng phanh mượt mà (khác với dòng 1 cấp và cấp tốc độ chậm không có rãnh bi).
- Cấp tốc độ chậm
- Thứ tự lắp đặt: Cuộn hút -> Tấm cách từ -> Đĩa Moving core -> Đĩa sắt -> Đĩa A -> Đĩa chỉnh phanh (Armature).
- Đặc điểm kỹ thuật: Đĩa moving core cấp tốc độ chậm có kích thước tổng thể nhỏ hơn hẳn so với đĩa của dòng 1 cấp hay cấp tốc độ nhanh.

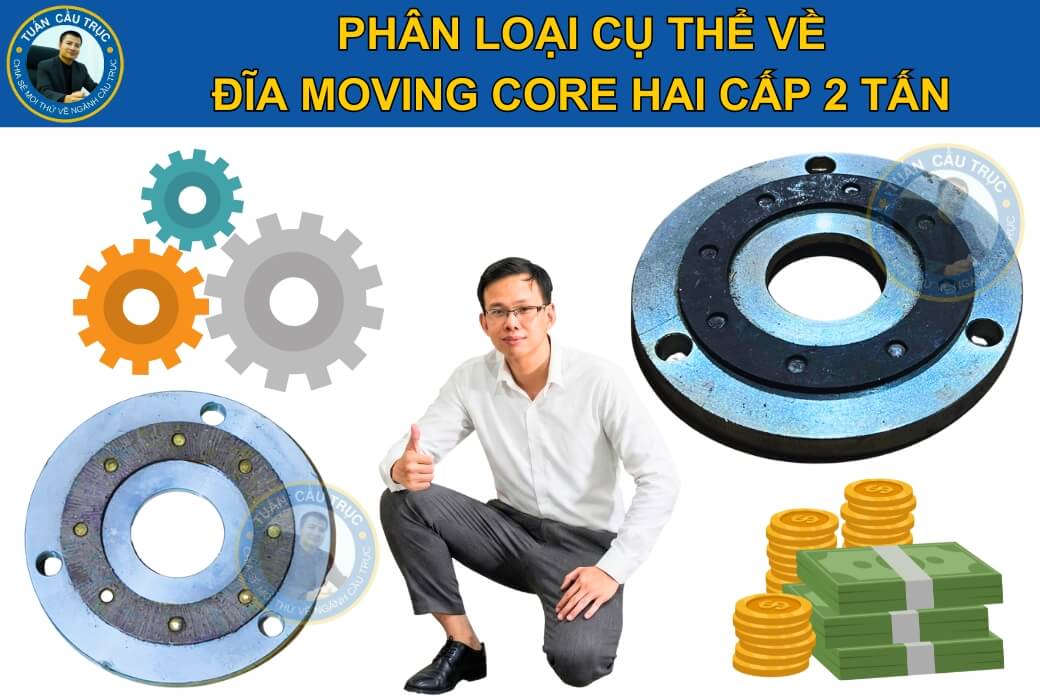

Phân loại đĩa moving core hai cấp 2 tấn
Để lựa chọn chính xác linh kiện thay thế, đĩa moving core hai cấp 2 tấn trên thị trường được chia làm hai nhóm phân loại chính dựa theo xuất xứ thiết bị và cơ cấu vận hành thực tế.
Phân loại theo xuất xứ và thương hiệu thiết bị
Mỗi thương hiệu sản xuất pa lăng có tiêu chuẩn gia công và dung sai cơ khí riêng cho cụm phanh:
- Dòng thiết bị Hàn Quốc (Sungdo, Hyundai, KG, Dongyang): Được chế tạo từ hợp kim thép từ tính chất lượng cao, chống chai cứng bề mặt sau thời gian dài ma sát. Độ chính xác cơ khí cao, lắp vừa khít theo chuẩn mã linh kiện của nhà sản xuất. Trong đó, dòng đĩa moving core của Sungdo luôn được đánh giá cao về độ hoàn thiện, độ bền từ tính cũng như khả năng chịu tải liên tục. Hơn 70% phụ kiện pa lăng Hàn Quốc tại Việt Nam đến từ thương hiệu này.
- Dòng thiết bị Trung Quốc / Đài Loan: Có giá thành tương đối rẻ nhưng tiêu chuẩn kích thước không đồng nhất. Khi thay thế bắt buộc phải đo đạc thủ công đường kính trục, rãnh then và gờ định vị để tránh kẹt đĩa.
Phân loại theo vị trí lắp đặt và cấp tốc độ
Vị trí đặt đĩa moving core quyết định trực tiếp tới khả năng đóng cắt và phản hồi của phanh:
- Đĩa moving core cấp tốc độ chậm: Lắp đặt tại cụm phanh phía đuôi động cơ chính. Cuộn hút kết nối trực tiếp với trục động cơ để kiểm soát tốc độ khi nâng hạ tải.
- Đĩa moving core cấp tốc độ nhanh: Lắp đặt tại cụm phanh trung gian. Cuộn hút không nằm ở động cơ mà gắn vào trục dẫn hướng (trục này kết nối trực tiếp với hộp giảm tốc) để vận hành ổn định trên hành trình di chuyển nhanh.
Phân loại đĩa moving core hai cấp 2 tấn
So sánh đĩa moving core hai cấp 2 tấn Sungdo và hàng gia công
Dưới đây là bảng so sánh chi tiết giữa đĩa moving core hai cấp 2 tấn chính hãng Sungdo (Hàn Quốc) và hàng gia công trôi nổi trên thị trường. Tuấn Cầu Trục tin rằng bảng thông tin khái quát này sẽ giúp bạn có góc nhìn rõ ràng để đưa ra lựa chọn phù hợp cho nhà xưởng của mình:
Bảng so sánh thông số và đặc tính kỹ thuật
| Tiêu chí so sánh | Đĩa moving core hai cấp 2 tấn Sungdo | Đĩa moving core hai cấp 2 tấn hàng gia công |
| Xuất xứ & Chất lượng | Chính hãng Sungdo (Hàn Quốc), sản xuất theo tiêu chuẩn cơ khí khắt khe. | Gia công xưởng nhỏ lẻ (Thường từ Trung Quốc hoặc tự đúc/phay nội địa). |
| Độ chính xác & Lắp đặt | Gia công CNC độ chính xác cao, kích thước chuẩn theo mã pa lăng Sungdo, dễ dàng tìm mua và thay thế vừa khít ngay mà không cần chỉnh sửa. | Kích thước sai lệch dung sai lớn, đường kính rãnh/lỗ không chuẩn làm việc tìm mua đúng mã khó khăn, thường phải tiện/mài lại mới lắp vừa. |
| Chất liệu xương thép | Hợp kim thép từ tính cao cấp, dẫn từ nhanh, chống chai cứng bề mặt. | Thép pha hoặc sắt thường, khả năng dẫn từ kém, dễ bị nhiễm từ tính tồn dư. |
| Lớp phíp ma sát | Phíp composite chịu nhiệt, chịu mài mòn cao, không chứa amiăng. | Phíp ép thủ công, nhanh mòn, chịu nhiệt kém, dễ bị bong tróc hoặc nứt vỡ. |
| Liên kết đinh tán | 8 đinh tán đồng nguyên chất tản nhiệt tốt, không hại mặt bích phanh. | Đinh sắt hoặc đinh nhôm giá rẻ, dễ làm trầy xước cuộn hút khi phíp mòn. |
| Gia công rãnh bi (Cấp nhanh) | Phay rãnh bi chuẩn xác từng micromet, bi trượt mượt, giúp nhả phanh dứt khoát. | Đột dập hoặc phay tay, rãnh bi nông/sâu không đều, dễ bị bó bi gây giật tải. |
| Hiệu quả vận hành | Vận hành êm ái, đóng ngắt dứt khoát, duy trì khả năng hãm tải ổn định. | Dễ gây tiếng ken két, phanh không ăn, nguy cơ trượt tải hoặc om cháy cuộn coil. |
Đánh giá thực tế từ Tuấn Cầu Trục
Đặc tính kỹ thuật của đĩa moving core Sungdo đáp ứng yêu cầu khắt khe của các doanh nghiệp:
- Tính tiện lợi khi thay thế linh kiện: Điểm vượt trội của đĩa Sungdo chính hãng là tính đồng bộ cao. Nhờ gia công theo kích thước tiêu chuẩn nhà máy, kỹ thuật viên chỉ cần đọc đúng mã pa lăng 2 tấn là mua được đĩa lắp vừa ngay lập tức. Ngược lại, đĩa gia công trôi nổi thường bắt thợ phải mang đĩa cũ đi đo đạc, thậm chí phải đem ra máy tiện sửa lại rãnh then hay lỗ trục mất thời gian.
- Khả năng làm việc liên tục: Đối với các dòng pa lăng 2 cấp tốc độ hoạt động trong môi trường nhà máy thép hay xưởng đúc khuôn, tần suất đóng cắt phanh diễn ra liên tục. Đĩa chính hãng Sungdo giữ lực hút ổn định, không bị dính đĩa do từ dư, giúp quá trình nâng hạ diễn ra trơn tru.
- An toàn tải trọng: Đĩa Sungdo có độ dày tiêu chuẩn 20 mm và lớp phíp ma sát cao cấp, giúp phanh ngắt dứt điểm ngay khi nhả nút bấm. Đĩa gia công thường có dung sai lớn (dày mỏng không đều), dẫn đến việc khe hở Air gap bị lệch, làm tăng nguy cơ trượt tải khi cẩu hàng nặng.
Lời khuyên: Nếu hệ thống pa lăng của bạn phục vụ cho các công đoạn quan trọng như cẩu khuôn mẫu, lắp ráp máy chính xác, bạn nên ưu tiên dùng đĩa moving core Sungdo chính hãng để đảm bảo an toàn. Đĩa gia công chỉ nên dùng làm giải pháp tạm thời cho các ứng dụng nâng hạ phụ, tần suất làm việc ít.
So sánh đĩa moving core hai cấp 2 tấn Sungdo và hàng gia công
Cấu tạo chi tiết đĩa moving core hai cấp 2 tấn
Để đảm bảo pa lăng 2 cấp tốc độ đóng ngắt phanh an toàn dưới tải trọng 2 tấn, đĩa moving core được chế tạo với kết cấu cơ khí chịu lực cao. Dưới đây là chi tiết 4 bộ phận chính mà tôi luôn yêu cầu kỹ thuật viên kiểm tra kỹ mỗi khi tháo lắp, bảo dưỡng thiết bị.
Đĩa phanh chịu lực (Xương thép lõi từ)
Đây là khung xương chính của linh kiện, được dập từ thép hợp kim có tính dẫn từ cao. Bề mặt xương thép phải được gia công phẳng để hít chặt vào mặt cuộn hút mà không tạo ra khe hở. Khung thép dày dặn giúp đĩa phanh không bị cong vênh dưới lực ép cực mạnh của hệ thống lò xo hồi vị khi ngắt điện.
Tấm phíp moving core (Lớp ma sát chịu nhiệt)
Lớp phíp này được ép sát hai mặt của xương thép, đóng vai trò tạo ma sát trực tiếp để hãm vòng quay động cơ. Phíp được làm từ vật liệu composite chuyên dụng, chịu mài mòn và chịu nhiệt độ cao, không chứa amiăng. Đối với pa lăng 2 cấp hoạt động liên tục, tấm phíp phải có hệ số ma sát ổn định để triệt tiêu hiện tượng trôi tải khi đặt hàng ở chế độ tốc độ chậm.
Hệ thống đinh tán đồng tản nhiệt
Thay vì chỉ dùng keo dán công nghiệp, tấm phíp ma sát được liên kết cơ học vào xương thép bằng hệ thống đinh tán đồng nguyên chất. Vật liệu đồng mềm hơn mặt bích sắt, đảm bảo không làm cày xước mặt bích phanh nếu kỹ thuật viên quên thay phíp khi đã mòn hết. Đồng thời, tính dẫn nhiệt tốt của đinh đồng giúp tản nhanh lượng nhiệt sinh ra do ma sát trong các chu kỳ phanh gấp.

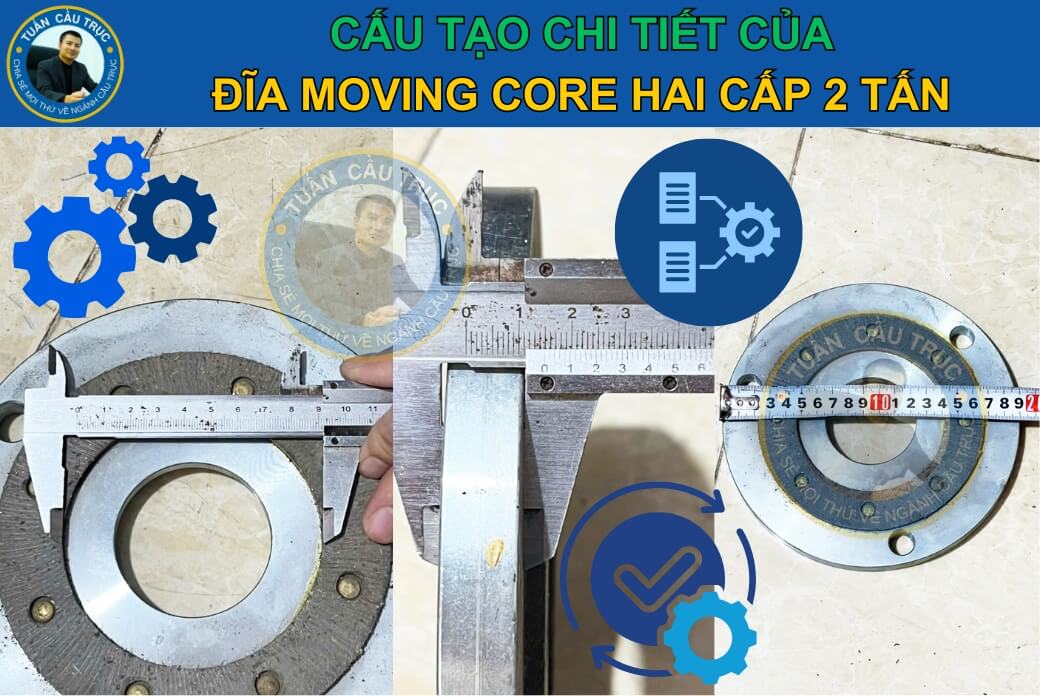

Cấu tạo chi tiết đĩa moving core hai cấp 2 tấn
Lỗ chốt định vị và kết cấu trục dẫn hướng
Phần trung tâm của đĩa moving core quyết định độ trơn tru khi linh kiện dịch chuyển tuyến tính (tiến/lùi) để đóng mở phanh. Chi tiết kết cấu này được tôi mô tả cụ thể trong bảng dưới đây:
| Bộ phận cơ khí | Đặc điểm cấu tạo | Chức năng kỹ thuật thực tế |
| Lỗ chốt định vị | Gia công khoan cắt CNC trên bề mặt đĩa phanh với dung sai nhỏ. | Giữ đĩa moving core trượt đồng tâm với cuộn hút, chống lắc ngang và ngăn chặn tình trạng kẹt đĩa cơ khí. |
| Kết cấu rãnh then hoa | Phay dọc nằm ở phần lõi trong (đường kính trong) của đĩa. | Ăn khớp với trục động cơ hoặc trục dẫn hướng, truyền mô-men xoắn nhưng vẫn cho phép đĩa trượt dọc trục nhẹ nhàng. |
| Rãnh chứa bi (Đặc thù) | Thiết kế hõm đặc biệt, chỉ có trên đĩa moving core của cụm phanh 2 cấp tốc độ nhanh. | Chứa các viên bi thép hỗ trợ cơ chế giải phóng phanh mượt mà, cắt dứt điểm mô-men quay của hộp giảm tốc. |

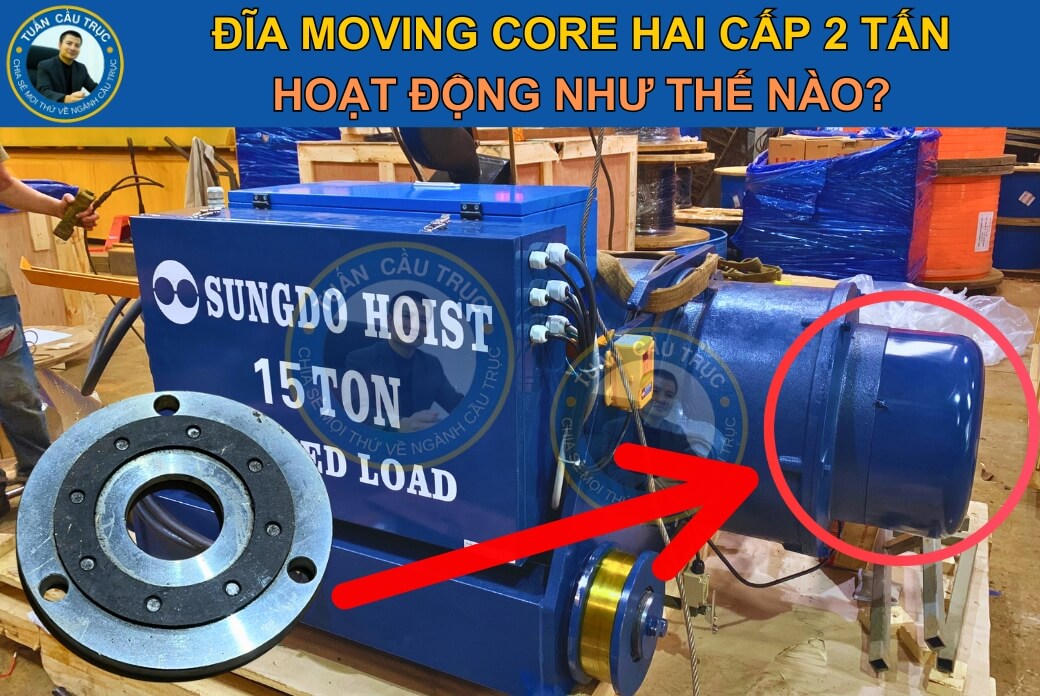

Đĩa moving core hai cấp 2 tấn hoạt động như thế nào?
Trong cụm phanh điện từ của pa lăng 2 cấp tốc độ, đĩa moving core hoạt động dựa trên nguyên lý kết hợp giữa lực hút điện từ và lực ép lò xo cơ học. Linh kiện này thực hiện chuyển động tuyến tính dọc trục để mở phanh khi cấp điện và kẹp phanh tức thì khi ngắt nguồn. Quy trình vận hành thực tế được chia làm hai trạng thái vận hành khác biệt như sau:
Trạng thái nghỉ khi ngắt điện an toàn
Khi ngắt nguồn điện cấp vào pa lăng, cuộn hút điện từ sẽ mất từ trường. Ngay lập tức, hệ thống lò xo hồi vị phía sau bung ra, tạo lực ép cơ học cực mạnh đẩy đĩa moving core trượt dọc theo rãnh trục. Lực ép này kẹp chặt các đĩa ma sát vào mặt bích cố định, giúp khóa cứng mô-men quay của động cơ và hộp giảm tốc chỉ trong vòng dưới 0.2 giây để giữ an toàn cho tải trọng 2 tấn trên không.
Trạng thái vận hành ở tốc độ nhanh
Khi người vận hành bấm nút kích hoạt cấp tốc độ nhanh, điện áp DC qua bộ chỉnh lưu sẽ được cấp riêng cho cuộn hút của cụm phanh cấp nhanh. Cuộn hút gắn trên trục dẫn hướng sinh ra lực từ trường lớn, hút đĩa moving core tiến về phía mặt cuộn từ và nén hệ thống lò xo hồi vị lại. Nhờ thiết kế các viên bi thép xoay trong rãnh chứa bi đặc thù, đĩa moving core tách ra cực kỳ trơn tru, giải phóng đĩa ma sát để trục dẫn hướng quay tự do theo đúng tốc độ thiết kế.
Lưu ý kỹ thuật quan trọng từ Tuấn Cầu Trục
Để đĩa moving core vận hành ổn định giữa hai cấp tốc độ, khe hở từ tính (Air gap) giữa bề mặt đĩa và cuộn hút phải duy trì chính xác trong khoảng từ 0.4mm đến 0.8mm. Nếu lớp phíp ma sát bị mòn làm khe hở hở rộng vượt mức cho phép, lực từ sinh ra sẽ không đủ sức hút đĩa moving core về phía cuộn coil. Hiện tượng này dẫn đến tình trạng phanh bị bó kẹt, gây quá tải cháy cuộn dây hoặc nghiêm trọng hơn là làm trượt tải khi pa lăng đang cẩu hàng nặng.
Đĩa moving core hai cấp 2 tấn hoạt động như thế nào?
Thông số kỹ thuật chi tiết đĩa moving core hai cấp 2 tấn Sungdo
Như tôi có nói ở phần đầu bài viết, tại thị trường Việt Nam, thương hiệu Sungdo chiếm khoảng 70% thị phần pa lăng và phụ kiện Hàn Quốc. Vì vậy, trong phần thông số kỹ thuật của sản phẩm này, tôi cũng sẽ phân tích chi tiết về đặc điểm của đĩa moving core hai cấp 2 tấn Sungdo để bạn đọc dễ dàng xác định tính tương thích với cụm phanh hiện có.
Bảng kích thước cơ khí và chỉ số lắp đặt
| Thông số kỹ thuật | Giá trị tiêu chuẩn | Ý nghĩa / Quy chuẩn kiểm tra |
| Tải trọng thiết kế tối đa | 2 Tấn (2.000 kg) | Đáp ứng tiêu chuẩn an toàn cho cụm nâng hạ 2 tấn |
| Thương hiệu sản xuất | Sungdo (Hàn Quốc) | Tiêu chuẩn chất lượng chính hãng Sungdo |
| Đơn vị phân phối chính hãng | Tuấn Cầu Trục | Bảo hành và hỗ trợ kỹ thuật trực tiếp |

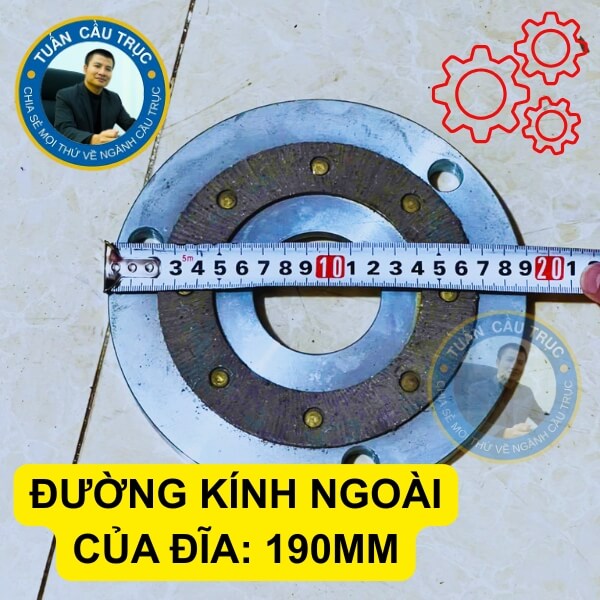

| Đường kính ngoài đĩa moving | 190 mm | Kích thước bao ngoài chuẩn cụm phanh |

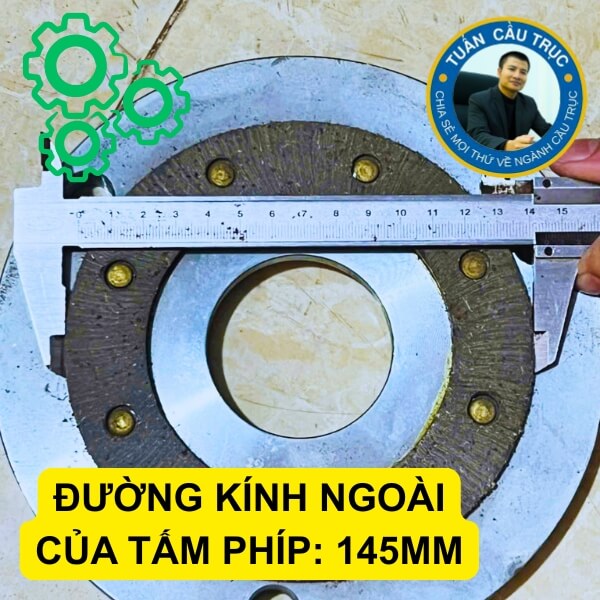

| Đường kính ngoài lớp phíp ma sát | 145 mm | Bề mặt ma sát chịu nhiệt chính |

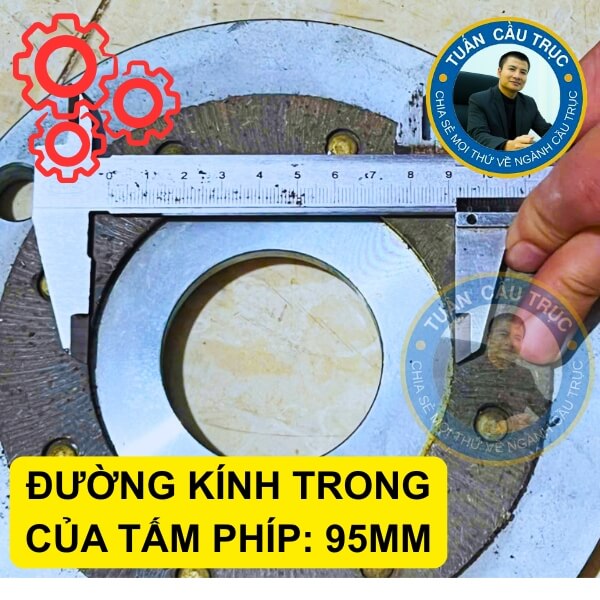

| Đường kính trong lớp phíp ma sát | 95 mm | Vùng giới hạn ma sát lõi trong |
| Đường kính trong vòng bi | 70 mm | Vị trí định vị vòng bi trượt dọc trục |

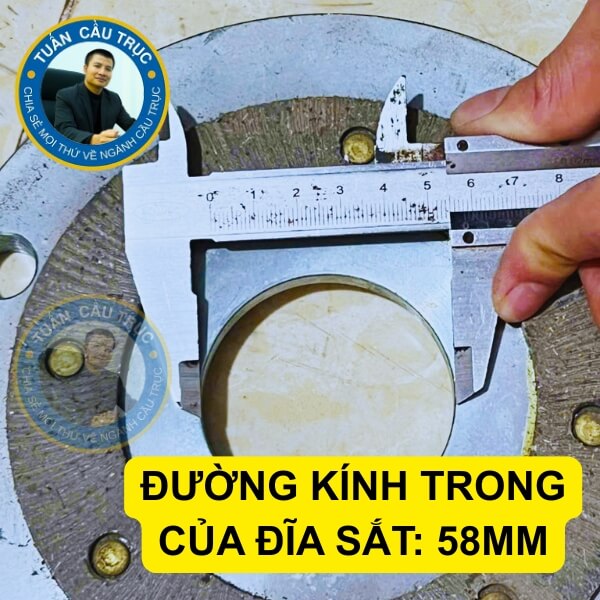

| Đường kính trong đĩa sắt | 58 mm | Chuẩn ăn khớp lõi kim loại |

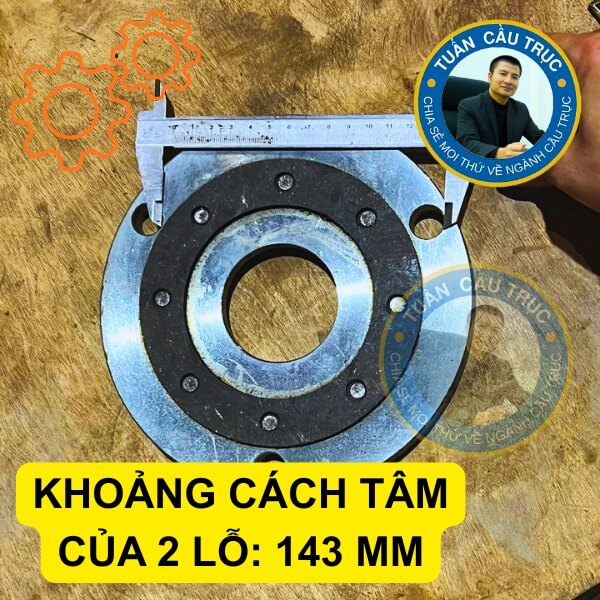

| Khoảng cách giữa các lỗ | 143 mm | Tâm lỗ định vị lắp đặt chuẩn xác |
| Đường kính lỗ trục | 17 mm | Dung sai lắp ghép với trục dẫn hướng |

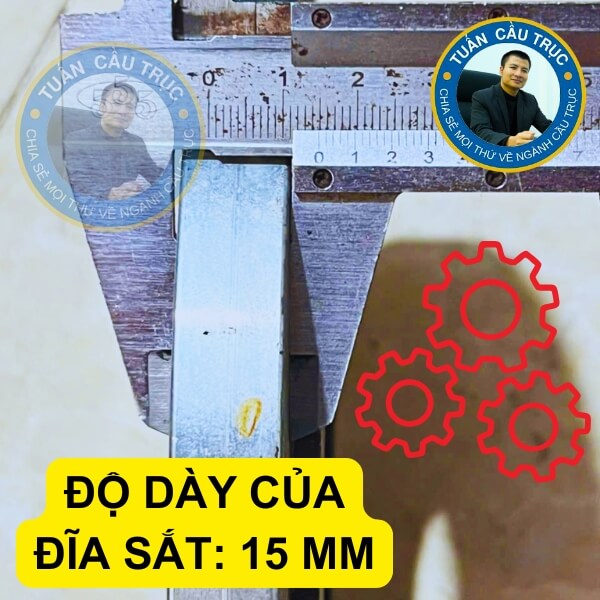

| Độ dày đĩa sắt | 15 mm | Xương thép lõi từ chịu lực ép |
| Tổng độ dày (Đĩa sắt + Phíp) | 20 mm | Độ dày tiêu chuẩn khi chưa hao mòn |

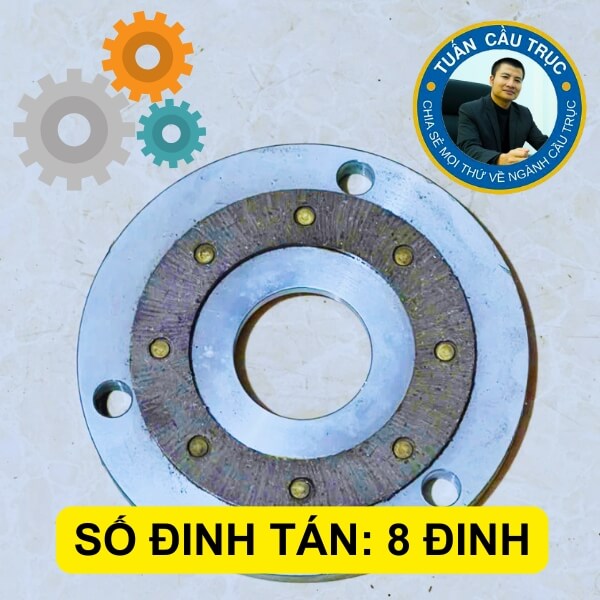

| Số lượng đinh tán đồng | 8 đinh | Liên kết cơ học tản nhiệt cao cấp |
| Nhà phân phối | Tuấn Cầu Trục |
Đánh giá kỹ thuật từ chuyên gia Tuấn Cầu Trục
Các chỉ số kích thước như độ dày tổng thể 20mm hay đường kính lỗ trục 17mm trên dòng đĩa Sungdo 2 tấn này đạt độ chính xác cơ khí cao. Khi thay thế linh kiện, bạn nên dùng thước kẹp đo lại độ dày lớp phíp ma sát (5mm chênh lệch so với xương thép 15mm) và kiểm tra độ rơ của 8 đinh tán đồng. Nếu tổng độ dày đĩa mòn xuống còn dưới 17mm, bạn nên tiến hành thay mới ngay để đảm bảo lực hít từ tính và tránh trượt phanh khi cẩu hàng.
Ứng dụng thực tế của đĩa moving core hai cấp 2 tấn
Đĩa moving core hai cấp 2 tấn là linh kiện phanh an toàn cốt lõi, bắt buộc phải có trong cụm phanh điện từ của các hệ thống pa lăng nâng hạ 2 cấp tốc độ. Nhờ khả năng chuyển đổi linh hoạt giữa tốc độ di chuyển nhanh và tốc độ tinh chỉnh chậm, dòng đĩa phanh này được ứng dụng rộng rãi trong nhiều ngành sản xuất công nghiệp:
Ứng dụng trong khâu lắp ráp, vận chuyển khuôn mẫu chính xác
Trong các nhà máy cơ khí chế tạo, đúc nhựa hay dập kim loại, việc đặt các bộ khuôn nặng hàng tấn vào máy yêu cầu độ chính xác tới từng milimet. Khi di chuyển khuôn giữa các khoang xưởng, cụm phanh cấp tốc độ nhanh sẽ kích hoạt để tối ưu thời gian làm việc.
Sử dụng trong ngành chế tạo máy và dây chuyền lắp ráp ô tô
Tại các xưởng sản xuất, lắp ráp động cơ hoặc linh kiện ô tô, pa lăng 2 cấp tốc độ nhanh hỗ trợ công nhân nâng hạ các khối động cơ, vỏ máy vào vị trí gá đặt:
- Khóa cứng tải trọng an toàn: Đĩa moving core đảm bảo khi nhả nút bấm, phanh sẽ khóa cứng tải trọng ngay lập tức trên không trung mà không bị trượt hay rung lắc.
- Hỗ trợ kỹ thuật viên thao tác: Giúp quá trình gá bắt bu-lông và lắp ghép chi tiết cơ khí diễn ra chính xác, an toàn cho người lao động.
Phục vụ trong các nhà máy thép và cơ khí hạng nặng
Đối với môi trường làm việc khắc nghiệt như xưởng cán thép, gia công kết cấu kim loại hay các nhà máy đóng tàu, pa lăng phải vận hành với tần suất đóng cắt liên tục:
- Khả năng chịu va đập và tản nhiệt: Đĩa moving core hai cấp (đặc biệt là dòng nhập khẩu từ Sungdo – Hàn Quốc) được thiết kế với 8 đinh tán đồng tản nhiệt tốt, giúp hệ thống phanh không bị quá nhiệt.
- Độ bền từ tính cao: Duy trì lực hít từ tính ổn định, chống chai bề mặt phíp ma sát và đảm bảo thời gian làm việc lâu dài.
Dưới đây là những đơn vị tôi tin rằng nếu lựa chọn và lắp đặt đĩa moving core 2 cấp 2 tấn đúng chuẩn sẽ tối ưu hiệu quả hãm tải của cụm phanh điện từ:
Công ty TNHH Cơ khí và Thương mại Công Tư
- Mã số thuế: 5000898368
- Địa chỉ: Xóm 17, xã Trung Môn, huyện Yên Sơn, tỉnh Tuyên Quang
Công ty TNHH Gara ô tô Cơ khí Quang Tuấn
- Mã số thuế: 0700889994
- Địa chỉ: Tổ dân phố số 4, xã Thi Sơn, huyện Kim Bảng, tỉnh Hà Nam
Công ty TNHH Công nghệ Tự động hóa Maochuang Việt Nam
- Mã số thuế: 2301276541
- Địa chỉ: Số 66 đường Nguyễn Chiêu Huấn (thửa đất số 173, tờ bản đồ số 4), phường Tiền An, thành phố Bắc Ninh, tỉnh Bắc Ninh
Công ty TNHH Kỹ thuật Sản xuất Tự động hóa ATAP
- Mã số thuế: 0202206860
- Địa chỉ: Thôn Bấc 1 (tại nhà ông Vũ Khắc Điền), xã Thủy Đường, huyện Thủy Nguyên, thành phố Hải Phòng
Báo giá đĩa moving core hai cấp 2 tấn (tham khảo)
Đơn giá đĩa moving core hai cấp 2 tấn phụ thuộc vào nhiều yếu tố, điển hình như thương hiệu, cấu tạo cơ khí và cấp tốc độ vận hành của cụm phanh. Dưới đây là bảng giá tham khảo đĩa moving core chính hãng trên thị trường:
| Loại linh kiện phanh | Cấp tốc độ | Đơn giá tham khảo (VNĐ) |
| Đĩa moving core hai cấp 2 tấn | Cấp tốc độ chậm | 252.000 |
| Đĩa moving core hai cấp 2 tấn | Cấp tốc độ nhanh | 910.000 |
(Lưu ý: Bảng giá trên mang tính chất tham khảo tại thời điểm hiện tại. Đơn giá thực tế có thể thay đổi tùy thuộc vào số lượng đặt hàng, chi phí vận chuyển và biến động giá nguyên vật liệu thép, phíp chịu nhiệt).
Vì sao giá đĩa moving core hai cấp chậm thấp hơn dòng cấp nhanh?
Sự chênh lệch về giá thành giữa hai loại đĩa phanh này đến từ sự khác biệt rõ rệt về kích thước và mức độ phức tạp trong gia công cơ khí:
- Kích thước và khối lượng vật liệu: Đĩa moving core cấp chậm có kích thước tổng thể nhỏ hơn hẳn so với dòng cấp nhanh. Lượng thép lõi từ, diện tích phíp ma sát và số lượng đinh tán đồng sử dụng ít hơn đáng kể.
- Kết cấu cơ khí phức tạp: Đĩa moving core cấp tốc độ nhanh bắt buộc phải phay rãnh chứa bi đặc thù và tích hợp hệ thống bi thép trượt để hỗ trợ giải phóng phanh mượt mà. Chi tiết này đòi hỏi công nghệ gia công CNC chính xác cao, làm tăng chi phí sản xuất.
- Môi trường và tần suất làm việc: Cụm phanh cấp nhanh chịu lực xé, lực ma sát và nhiệt độ cao hơn trong quá trình di chuyển hàng hóa, yêu cầu vật liệu chế tạo phải đạt tiêu chuẩn khắt khe hơn.
Các yếu tố ảnh hưởng trực tiếp đến đơn giá linh kiện
Hai yếu tố dưới đây ảnh hưởng trực tiếp đến đơn giá đĩa moving core, các đơn vị cần nắm rõ khi so sánh báo giá:
- Thương hiệu sản xuất: Dòng đĩa chính hãng (như Sungdo – Hàn Quốc) có giá thành cao hơn các dòng linh kiện thay thế OEM do tiêu chuẩn hợp kim từ tính và độ bền vật liệu cao hơn.
- Tình trạng kỹ thuật cụm phanh: Trường hợp cần thay thế đồng bộ cả cụm (gồm đĩa sắt, đĩa phíp ma sát và đĩa chỉnh phanh Armature), chi phí sẽ được tính theo bộ trọn gói.
Để nhận báo giá chính xác nhất theo mã pa lăng thực tế tại xưởng, bạn vui lòng liên hệ trực tiếp Hotline: 0968.655.438 Tuấn Cầu Trục để được hỗ trợ kỹ thuật và giao hàng nhanh chóng.
Báo giá đĩa moving core hai cấp 2 tấn

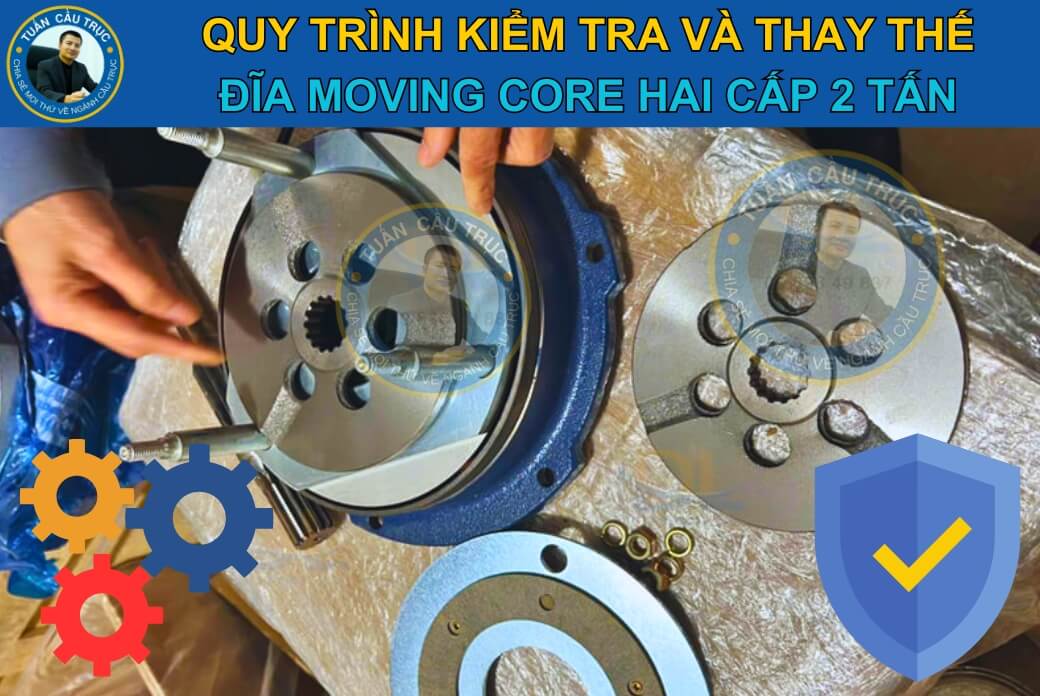

Quy trình kiểm tra và thay thế đĩa moving core hai cấp 2 tấn
Hoạt động liên tục khi cụm phanh 2 cấp nhanh nâng hạ khối hàng hóa tải trọng tới 2 tấn, đĩa moving core dễ bị hao mòn sau thời gian sử dụng. Do đó, các đơn vị cần chủ động xây dựng quy trình kiểm tra, đánh giá mức độ hư hỏng để có giải pháp xử lý kịp thời.
Dấu hiệu nhận biết đĩa phanh cần kiểm tra và thay thế
Trong quá trình vận hành pa lăng tại nhà xưởng, kỹ thuật viên cần chú ý các hiện tượng kỹ thuật sau:
- Đo độ mòn lớp ma sát: Sử dụng thước kẹp kiểm tra lớp phíp ma sát trên đĩa. Nếu độ dày lớp phíp mòn xuống dưới 2 mm hoặc xuất hiện các vết nứt vỡ, bạn cần thay mới ngay để tránh đinh tán đồng hay xương thép cọ xát làm hỏng mặt bích cuộn phanh.
- Kiểm tra khe hở không khí (Air gap): Dùng thước lá chuyên dụng đo khoảng cách giữa đĩa moving core và mặt cuộn hút. Nếu khe hở vượt quá 1.2 mm, lực hút từ tính bị suy giảm mạnh khiến phanh nhả không dứt điểm, gây bó phanh và dẫn đến nguy cơ om cháy cuộn dây.
- Kiểm tra độ phẳng bề mặt: Quan sát mặt đĩa xem có vết biến dạng hay cong vênh do nhiệt độ cao hay không. Đĩa phanh bị vênh sẽ tạo ra tiếng ken két khi pa lăng di chuyển và làm trượt tải khi hãm phanh.
Các bước thay thế đĩa moving core hai cấp chuẩn kỹ thuật
Để đảm bảo quá trình tháo lắp diễn ra an toàn và chính xác, Tuấn Cầu Trục khuyến nghị các đơn vị tuân thủ 4 bước tiêu chuẩn như sau:
- Ngắt nguồn điện và hạ tải: Ngắt toàn bộ cầu dao cấp điện cho pa lăng, treo biển cảnh báo bảo dưỡng và hạ móc cẩu xuống mặt đất để đảm bảo an toàn cho người thao tác.
- Tháo nắp phanh và các bộ phận chi tiết: Nhẹ nhàng tháo vỏ bảo vệ phanh, tháo đĩa chỉnh phanh (Armature) và rút các đĩa ma sát cùng đĩa sắt ra khỏi trục theo đúng thứ tự.
- Thay thế đĩa moving core mới: Kiểm tra mã linh kiện đĩa moving core mới (đảm bảo đúng đường kính, rãnh chứa bi cho cấp nhanh hoặc chuẩn kích thước cho cấp chậm). Tra một lượng mỡ chịu nhiệt mỏng vào rãnh bi, rãnh then hoa rồi đưa đĩa mới vào vị trí.
- Căn chỉnh khe hở Air gap và chạy thử: Siết chặt đĩa chỉnh phanh để đưa khe hở không khí về mức chuẩn 0.4 mm – 0.8 mm. Cấp điện vận hành không tải, kiểm tra độ nhạy đóng ngắt phanh trước khi đưa pa lăng vào làm việc chính thức.
Quy trình kiểm tra và thay thế đĩa moving core hai cấp
Hỏi đáp về đĩa moving core hai cấp 2 tấn (FAQ)
Để lựa chọn đúng đĩa moving core hai cấp 2 tấn, kỹ thuật viên không nên chỉ căn cứ vào tải trọng mà còn phải kiểm tra độ tương thích với cụm phanh và model pa lăng đang sử dụng. Các câu hỏi và giải đáp cơ bản dưới đây sẽ giúp bạn làm rõ những tiêu chí cần quan tâm trước khi mua hoặc thay thế linh kiện.
Câu 1. Đĩa moving core hai cấp 2 tấn dùng cho loại pa lăng nào?
Trả lời:
Sản phẩm thường được sử dụng cho pa lăng điện hai cấp tốc độ 2 tấn, tùy theo thiết kế cụm phanh và model pa lăng. Khi thay thế cần đối chiếu kích thước, cấu tạo và mã linh kiện thực tế thay vì chỉ dựa vào tải trọng.
Câu 2. Khi nào cần thay đĩa moving core hai cấp 2 tấn?
Trả lời:
Có thể cần kiểm tra hoặc thay thế khi đĩa bị cong vênh, mòn, biến dạng, rỉ sét, dịch chuyển không đều hoặc xuất hiện tiếng động bất thường khi đóng – nhả phanh. Nếu Moving Core bị kẹt hoặc không hút về đúng vị trí, cần kiểm tra đồng thời cuộn hút, khe hở phanh, lò xo và các bề mặt tiếp xúc.
Câu 3. Đĩa moving core bị mòn có ảnh hưởng đến phanh không?
Trả lời:
Có. Đĩa bị mòn hoặc biến dạng có thể làm thay đổi hành trình đóng – nhả phanh, khiến phanh hoạt động không đều. Tuy nhiên, không nên kết luận nguyên nhân chỉ từ tình trạng của đĩa mà cần kiểm tra toàn bộ cụm phanh.
Câu 4. Có thể thay đĩa moving core 2 tấn bằng đĩa khác cùng tải trọng không?
Trả lời:
Không nên. Hai loại cùng dùng cho pa lăng 2 tấn vẫn có thể khác đường kính, độ dày, vị trí lỗ, kết cấu dẫn hướng hoặc hành trình làm việc. Nên đối chiếu mẫu cũ hoặc thông số kỹ thuật của cụm phanh trước khi đặt hàng.
Câu 5. Làm thế nào để chọn đúng đĩa moving core hai cấp 2 tấn?
Trả lời:
Nên cung cấp cho đơn vị kỹ thuật các thông tin như model pa lăng, hãng sản xuất, tải trọng, tốc độ nâng, hình ảnh đĩa cũ và kích thước thực tế. Nếu có mã linh kiện hoặc ảnh toàn bộ cụm phanh, việc xác định đúng loại sẽ thuận lợi hơn.
Câu 6. Đĩa moving core 2 tấn có cần bảo dưỡng không?
Trả lời:
Có. Khi bảo dưỡng cụm phanh, cần kiểm tra độ sạch của bề mặt, tình trạng rỉ sét, độ phẳng, khả năng dịch chuyển và các chi tiết dẫn hướng. Không nên tự ý bôi dầu mỡ lên bề mặt ma sát hoặc vị trí không được nhà sản xuất quy định.
Câu 7. Vì sao đĩa moving core không dịch chuyển khi cấp điện?
Trả lời:
Một số nguyên nhân thường gặp gồm cuộn hút không tạo đủ lực từ, nguồn cấp không đúng, Moving Core bị kẹt, khe hở không phù hợp, lò xo hồi vị có vấn đề hoặc bề mặt tiếp xúc bị bẩn. Cần kiểm tra theo từng nguyên nhân để xác định đúng bộ phận cần sửa chữa hoặc thay thế.
Câu 8. Có nên thay cả cụm phanh khi đĩa moving core bị hỏng không?
Trả lời:
Không phải trường hợp nào cũng cần thay cả cụm. Nếu các chi tiết khác vẫn đạt yêu cầu, có thể thay riêng Moving Core đúng chủng loại. Tuy nhiên, nếu nhiều bộ phận như cuộn hút, lò xo, đĩa ma sát hoặc bề mặt làm việc đã xuống cấp, nên đánh giá tổng thể trước khi quyết định phương án sửa chữa.
Hỏi đáp về đĩa moving core hai cấp 2 tấn
Địa chỉ mua đĩa moving core hai cấp 2 tấn chính hãng Sungdo
Để đảm bảo cụm phanh pa lăng 2 cấp vận hành an toàn, ổn định, chính xác, bạn nên chọn đơn vị cung cấp linh kiện uy tín và có am hiểu sâu về kỹ thuật pa lăng, cầu trục.
Tuấn Cầu Trục tự hào là đối tác chiến lược và nhà phân phối chính thức các dòng pa lăng, thiết bị nâng hạ cùng phụ tùng phanh Sungdo (Hàn Quốc) từ năm 2019. Với kinh nghiệm thực tế hơn 17 năm hoạt động chuyên sâu trong lĩnh vực nâng hạ, tôi luôn hướng đến những giải pháp kỹ thuật riêng biệt và tối ưu chi phí cho từng dự án.
- 100% hàng chính hãng Sungdo: Đĩa moving core chuẩn kích thước nhà máy, lắp vừa khít ngay mà không cần gia công gọt sửa rãnh then hay lỗ trục.
- Tư vấn kỹ thuật chuyên sâu: Hỗ trợ bạn xác định chính xác mã đĩa phanh cấp nhanh hay cấp chậm, hướng dẫn đo thước lá căn chỉnh khe hở Air gap đạt mức chuẩn 0.4 mm – 0.8 mm.
- Kho hàng sẵn có tại Hà Nội: Đáp ứng giao hàng nhanh chóng cho các nhà xưởng, khu công nghiệp tại Hà Nội và trên toàn quốc, giúp giảm tối đa thời gian dừng máy.
- Giá cả cạnh tranh: Với tư cách là nhà phân phối chính thức, Tuấn Cầu Trục luôn sẵn sàng lên báo giá minh bạch, tối ưu cho từng dự án.
Địa chỉ mua đĩa moving core hai cấp 2 tấn chính hãng
Kết luận
Nhờ được gia công CNC chuẩn thông số từ nhà máy Sungdo, đĩa moving core hai cấp 2 tấn giúp kỹ thuật viên tháo lắp cực kỳ nhanh chóng, tương thích với cụm phanh chính hãng. Điều này giúp nhà xưởng hạn chế tối ưu thời gian dừng máy, đảm bảo hiệu suất vận hành và an toàn cho đơn vị. Bạn có thể kết nối ngay với Tuấn Cầu Trục để sở hữu đĩa moving core chuẩn mã với giá cả hợp lý nhất.
