Thay Thế Cáp Điện Tròn Cầu Trục: Khi Nào Cần Thay Và Quy Trình

Thay thế cáp điện tròn cầu trục là công việc cần được thực hiện khi cáp xuất hiện dấu hiệu hư hỏng hoặc không còn đáp ứng điều kiện vận hành. Các tình trạng như vỏ cáp nứt, mòn, cáp bị xoắn chùng, đứt lõi đồng hoặc đấu nối không ổn định đều cần được kiểm tra trước khi quyết định thay mới. Theo kinh nghiệm hơn 17 năm trong lĩnh vực cầu trục, Tuấn Cầu Trục nhận thấy việc thay cáp hiệu quả không chỉ nằm ở chọn đúng số lõi và tiết diện, mà còn phải xem xét bán kính uốn, chiều dài tuyến và hệ thống dẫn cáp. Bài viết dưới đây sẽ chia sẻ cách kiểm tra, tháo cáp cũ và quy trình thay thế phù hợp.

Tổng quan về cáp điện tròn cầu trục

Cáp điện tròn cầu trục được sử dụng để cấp nguồn, truyền tín hiệu hoặc điều khiển các thiết bị trong quá trình cầu trục di chuyển. So với cáp điện cố định thông thường, loại cáp này phải làm việc trong điều kiện có uốn, kéo và chuyển động lặp lại, vì vậy việc lựa chọn và thay thế cần xét cả thông số điện lẫn đặc điểm cơ khí của tuyến cáp.

Khái niệm về cáp điện tròn cầu trục

Cáp điện tròn cầu trục là loại cáp có kết cấu dạng tròn, bên trong gồm nhiều lõi dẫn điện được bọc cách điện và lớp vỏ bảo vệ bên ngoài. Cáp thường được lắp trên cáp xích, con lăn, kẹp dẫn hướng hoặc hệ thống cấp điện di động, phục vụ cho các cơ cấu có chuyển động trong cầu trục, cổng trục và thiết bị nâng.

Tùy hệ thống, cáp có thể được lựa chọn với số lõi và tiết diện khác nhau. Khi thay thế, Tuấn Cầu Trục khuyến nghị khách hàng không nên chỉ dựa vào tên gọi “cáp cầu trục” mà cần đối chiếu đúng cấu hình đang sử dụng và điều kiện chuyển động thực tế.

Cáp điện tròn cầu trục

Cấu tạo của cáp điện tròn cầu trục

Cáp điện tròn cầu trục được cấu tạo từ nhiều lớp, mỗi lớp đảm nhận một chức năng riêng trong quá trình truyền điện và làm việc liên tục. Khi lựa chọn cáp thay thế, người dùng cần quan tâm không chỉ đến lõi dẫn điện mà còn đến kết cấu cách điện và lớp vỏ bên ngoài.

• Lõi dẫn điện: thường sử dụng đồng, có nhiệm vụ truyền tải điện năng hoặc tín hiệu. Số lượng và tiết diện lõi được lựa chọn theo yêu cầu của thiết bị.
• Lớp cách điện: bao quanh từng lõi, giúp phân tách các lõi và hạn chế rò điện trong quá trình sử dụng.
• Lớp độn/kết cấu định hình: giúp giữ các lõi bên trong ổn định, duy trì hình dạng tròn của cáp và hỗ trợ khả năng uốn.
• Lớp vỏ ngoài: bảo vệ phần lõi bên trong khỏi tác động cơ học, bụi bẩn và điều kiện môi trường tại khu vực lắp đặt.
• Kết cấu cáp: tùy từng dòng sản phẩm sẽ có đặc tính mềm, khả năng chịu uốn và bán kính uốn khác nhau, phù hợp với mức độ chuyển động của cầu trục.

Các loại cáp điện tròn cầu trục phổ biến

Trên thực tế, cáp điện tròn cầu trục có nhiều cấu hình khác nhau. Khách hàng có thể phân biệt sản phẩm chủ yếu dựa vào số lõi, tiết diện lõi, mục đích sử dụng và điều kiện chuyển động. Một số cấu hình thường gặp gồm:

• Cáp 3 lõi chịu lực: thường dùng cho các hệ thống cấp nguồn 3 pha khi không yêu cầu dây trung tính hoặc dây điều khiển riêng.
• Cáp 4 lõi chịu lực: gồm 3 lõi pha và 1 lõi trung tính hoặc cấu hình tương ứng với thiết kế hệ thống. Đây là loại khá phổ biến trong các tuyến cấp nguồn cho thiết bị.
• Cáp 5 lõi chịu lực: thường gồm 3 pha, trung tính và tiếp địa, phù hợp với hệ thống cần đầy đủ các dây dẫn nguồn.
• Cáp nhiều lõi chịu lực: có thể từ 6, 7, 8 lõi trở lên, thường được sử dụng khi cần truyền đồng thời nguồn, tín hiệu điều khiển hoặc kết nối nhiều thiết bị.
• Cáp có tiết diện nhỏ: chẳng hạn 1.5 mm² hoặc 2.5 mm², thường phù hợp với mạch điều khiển hoặc tải có dòng điện thấp hơn.
• Cáp tiết diện lớn: như 4, 6, 10, 16, 25 mm²… được lựa chọn khi yêu cầu dòng tải cao hơn. Tiết diện cụ thể cần tính theo tải điện và chiều dài tuyến.
• Cáp mềm dùng cho chuyển động: có kết cấu phù hợp với việc uốn và di chuyển lặp lại, thường được lựa chọn cho các tuyến cáp chạy theo cầu trục, xe con hoặc cơ cấu di chuyển.
• Cáp kết hợp nguồn và điều khiển: có nhiều lõi với chức năng khác nhau, giúp truyền nguồn và tín hiệu trong cùng một tuyến khi thiết kế hệ thống cho phép.

Lưu ý khi thay thế: Không nên chọn cáp chỉ theo số lõi hoặc tiết diện. Theo kinh nghiệm thực tế của Tuấn Cầu Trục, người dùng cần đối chiếu thêm điện áp, dòng tải, chiều dài tuyến, bán kính uốn, tần suất chuyển động và hệ thống máng/con lăn dẫn cáp. Đây là cơ sở để xác định cáp thay thế có phù hợp với cầu trục hay không.

Khi nào cần thay thế cáp điện tròn cầu trục?

Không phải mọi dấu hiệu xuống cấp đều cần thay cáp ngay, nhưng một số tình trạng cho thấy cáp đã không còn phù hợp để tiếp tục sử dụng và cần được kiểm tra. Việc nhận biết sớm các dấu hiệu bất thường cũng giúp xác định nguyên nhân hư hỏng trước khi lắp cáp mới.

Khi nào cần thay thế cáp điện tròn?

Vỏ cáp bị nứt, mòn hoặc biến dạng

Vỏ cáp bị nứt thường xuất hiện sau thời gian làm việc với tần suất uốn và chuyển động cao, đặc biệt khi cáp phải chạy qua những vị trí có bán kính uốn nhỏ. Ngoài ra, tình trạng mòn tại vị trí tiếp xúc với con lăn, máng hoặc kẹp cáp, vỏ bị phồng, biến dạng hoặc chai cứng cũng cần được kiểm tra. Nếu chỉ trầy xước nhẹ ở lớp ngoài thì chưa nhất thiết phải thay toàn bộ, nhưng khi lớp bảo vệ đã ảnh hưởng đến phần kết cấu bên trong, nên cân nhắc thay cáp.

Cáp điện tròn cầu trục bị đứt lõi đồng có phải thay không?

Cáp điện tròn cầu trục bị đứt lõi đồng cần được kiểm tra dựa trên mức độ hư hỏng. Trường hợp chỉ đứt một số sợi đồng có thể làm giảm tiết diện dẫn điện thực tế, trong khi đứt nhiều sợi, đứt lặp lại hoặc đứt hết lõi cho thấy cáp đã chịu tác động đáng kể.

Tuấn Cầu Trục khuyến nghị khách hàng không nên chỉ nối tạm phần lõi bị đứt mà cần tìm nguyên nhân, chẳng hạn cáp bị kéo căng, uốn quá mức hoặc dẫn hướng không phù hợp, trước khi quyết định thay thế.

Cáp bị xoắn, chùng hoặc chuyển động không ổn định

Cáp bị xoắn lặp lại, chùng quá mức, kéo căng hoặc chạy lệch khỏi máng và con lăn dẫn hướng đều là những dấu hiệu cần kiểm tra. Nguyên nhân có thể đến từ chiều dài cáp, cách cố định, khoảng cách giữa các điểm dẫn hướng hoặc tình trạng của hệ thống máng, con lăn. Vì vậy, khi thay thế cáp điện tròn cầu trục, không nên chỉ tháo dây cũ và lắp dây mới mà cần kiểm tra cả tuyến dẫn cáp để tránh tình trạng cáp mới tiếp tục bị hư hỏng.

Tuấn Cầu Trục lưu ý khách hàng không nên xác định thời điểm thay cáp chỉ dựa vào số năm sử dụng. Khi cáp xuất hiện nứt, mòn vỏ, biến dạng, đứt lõi, xoắn hoặc chuyển động bất thường, cần kiểm tra cả cáp và hệ thống dẫn hướng để đánh giá mức độ hư hỏng.

Nếu cần thay mới, nên đối chiếu số lõi, tiết diện, chiều dài, bán kính uốn và điều kiện chuyển động để lựa chọn đúng cấu hình, đồng thời xử lý nguyên nhân khiến cáp cũ xuống cấp.

Thông số cần kiểm tra trước khi thay cáp điện tròn cầu trục?

Xác định đúng thông số cáp điện và điều kiện lắp đặt giúp hạn chế tình trạng thay xong nhưng cáp tiếp tục nhanh xuống cấp. Trước khi đặt cáp mới, Tuấn Cầu Trục khuyến nghị khách hàng nên kiểm tra đồng thời thông số điện, chiều dài tuyến và hệ thống dẫn cáp để lựa chọn đúng cấu hình.

Xác định số lõi và tiết diện cáp

Trước hết cần xác định số lõi, tiết diện từng lõi, điện áp sử dụng và dòng điện của thiết bị. Đây là cơ sở để chọn cáp có khả năng đáp ứng đúng yêu cầu cấp nguồn hoặc điều khiển. Không nên chỉ nhìn đường kính bên ngoài của cáp vì hai loại có kích thước tương tự vẫn có thể khác nhau về số lõi và tiết diện.

Kiểm tra chiều dài và bán kính uốn

Chiều dài cáp cần được tính theo thực tế tuyến chạy, bao gồm phần dự phòng cần thiết cho các điểm đấu nối và chuyển động. Bên cạnh đó, cần kiểm tra bán kính uốn tối thiểu của loại cáp dự kiến thay và khoảng dịch chuyển trong suốt hành trình cầu trục. Nếu cáp thường xuyên bị uốn nhỏ hơn mức cho phép hoặc bị kéo căng khi thiết bị di chuyển, thời gian sử dụng có thể bị ảnh hưởng.

Kiểm tra hệ thống dẫn cáp

Máng C, con lăn, kẹp cáp và các điểm cố định cần được kiểm tra trước khi lắp cáp mới. Nếu con lăn bị kẹt, máng bị lệch hoặc khoảng cách cố định không phù hợp, cáp mới vẫn có thể bị mài mòn, xoắn hoặc kéo căng trong quá trình vận hành. Với những trường hợp thay cáp, Tuấn Cầu Trục thường đối chiếu ảnh cáp cũ, tem thông số và hệ thống dẫn cáp để có cơ sở xác định cấu hình thay thế phù hợp.

Thông số cần kiểm tra khi thay cáp điện tròn

Cách tháo cáp điện tròn cầu trục cũ

Tháo cáp cũ không chỉ là đưa dây ra khỏi máng dẫn mà còn là bước để kiểm tra lại cách lắp đặt và nguyên nhân khiến cáp xuống cấp. Thực hiện đúng trình tự dưới đây mà đội ngũ kỹ thuật của Tuấn Cầu Trục chia sẻ sẽ hạn chế làm hỏng đầu nối, phụ kiện dẫn cáp và tạo thuận lợi khi lắp cáp mới.

Ngắt nguồn và xác định tuyến cáp

Trước khi tháo, cần ngắt nguồn điện và thực hiện đầy đủ các bước an toàn cần thiết. Sau đó xác định rõ điểm đầu, điểm cuối và toàn bộ tuyến cáp, đồng thời chụp ảnh hoặc đánh dấu vị trí đấu nối. Với những tuyến có nhiều lõi, việc lưu lại cách đấu trước khi tháo sẽ giúp hạn chế nhầm lẫn khi lắp cáp mới.

Tháo các điểm cố định và hệ thống dẫn cáp

Tiếp theo, tháo lần lượt các kẹp cáp, con lăn và phụ kiện giữ cáp theo tuyến. Không nên kéo giật cáp tại đầu đấu nối vì có thể làm hỏng đầu cos hoặc thiết bị kết nối. Sau khi cáp được tháo ra, nên kiểm tra nhanh máng, con lăn và các điểm tiếp xúc để phát hiện vị trí bị kẹt, lệch hoặc có dấu hiệu mài mòn.

Kiểm tra cáp cũ sau khi tháo

Cáp cũ nên được kiểm tra lại toàn bộ thay vì chỉ quan sát vị trí đã hư hỏng. Có thể nhận biết các dấu hiệu như vỏ bị mòn, nứt, gãy, biến dạng, lõi đồng hư hỏng hoặc cáp bị xoắn. Từ vị trí hư hỏng, có thể đối chiếu với cách bố trí máng, con lăn và điểm cố định để tìm nguyên nhân. Đây là bước Tuấn Cầu Trục đặc biệt lưu ý, bởi nếu chỉ thay cáp mà không xử lý nguyên nhân ban đầu thì cáp mới vẫn có thể gặp lại tình trạng tương tự.

Cách tháo cáp điện tròn cầu trục cũ

Quy trình thay thế cáp điện tròn cầu trục

Quy trình thay cáp cần kết hợp cả công đoạn lắp đặt và kiểm tra vận hành, thay vì chỉ tập trung vào việc đưa cáp mới vào tuyến dẫn. Với các trường hợp thực hiện thay thế, đội ngũ kỹ thuật Tuấn Cầu Trục thường kiểm tra từ cấu hình cáp đến hệ thống dẫn hướng để hạn chế phát sinh lỗi sau khi lắp đặt.

Chuẩn bị cáp và phụ kiện thay thế

Trước khi lắp, đội ngũ kỹ thuật kiểm tra lại đúng loại cáp, số lõi, tiết diện và chiều dài theo cấu hình đã xác định. Các phụ kiện như đầu cos, kẹp cáp và chi tiết cố định cũng được chuẩn bị phù hợp với hệ thống hiện hữu. Việc đối chiếu cáp mới với cáp cũ và thông số thực tế giúp hạn chế tình trạng chọn sai cấu hình ngay từ đầu.

Lắp cáp mới vào hệ thống dẫn hướng

Cáp được đưa theo đúng tuyến máng, con lăn hoặc hệ thống dẫn hướng đã kiểm tra trước đó. Trong quá trình lắp, kỹ thuật viên chú ý đến bán kính uốn, độ võng và khoảng dịch chuyển của cáp, đồng thời tránh để cáp bị xoắn hoặc gập cục bộ. Nếu phát hiện vị trí dẫn hướng không phù hợp, cần điều chỉnh trước khi hoàn thiện việc lắp đặt.

Đấu nối và cố định hai đầu cáp

Sau khi đưa cáp vào đúng tuyến, hai đầu cáp được đấu nối theo đúng sơ đồ và thứ tự lõi. Các vị trí cố định được kiểm tra để cáp không bị tuột, kéo căng hoặc chịu lực trực tiếp tại đầu đấu nối. Đầu cos và điểm kết nối cũng cần được kiểm tra độ chắc chắn trước khi chuyển sang bước kiểm tra điện.

Kiểm tra và chạy thử

Sau khi hoàn tất lắp đặt, đội ngũ kỹ thuật tiến hành kiểm tra thông mạch, kiểm tra cách điện và các điểm đấu nối trước khi vận hành. Cầu trục được chạy thử không tải để quan sát toàn bộ hành trình của cáp, đặc biệt tại các vị trí uốn, con lăn và điểm cố định. Nếu cáp di chuyển ổn định, không bị xoắn, kéo căng hoặc va chạm với các bộ phận xung quanh, mới hoàn tất quy trình thay thế.

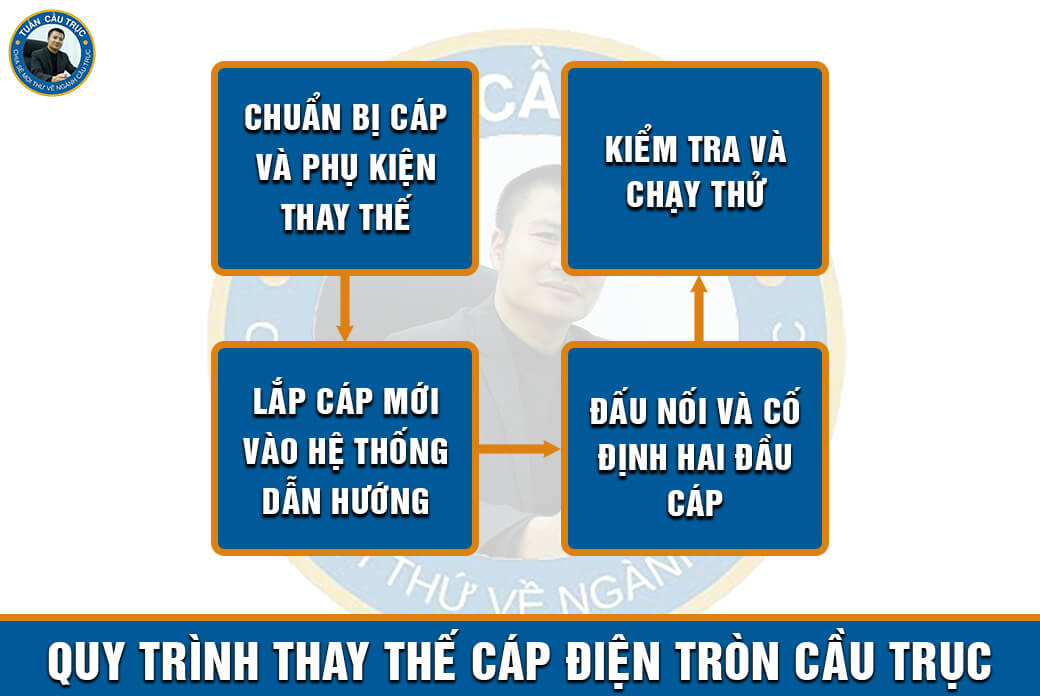

Quy trình thay thế cáp điện tròn cầu trục

Thay cáp điện tròn cầu trục loại nào tốt?

Khi lựa chọn cáp thay thế, Tuấn Cầu Trục khuyến nghị khách hàng không nên chỉ dựa vào thương hiệu hoặc giá bán. Cáp phù hợp phải đáp ứng đồng thời yêu cầu điện, khả năng làm việc trong trạng thái chuyển động và điều kiện lắp đặt thực tế. Đặc biệt, hai loại cáp có cùng số lõi và tiết diện nhưng khác kết cấu vẫn có thể cho khả năng làm việc khác nhau trên cùng một hệ thống cầu trục.

Chọn theo số lõi và tiết diện

Số lõi cần phù hợp với chức năng của tuyến cáp, chẳng hạn cấp nguồn 3 pha, cấp nguồn có dây trung tính và tiếp địa hoặc kết hợp thêm các mạch điều khiển. Trước khi thay, nên kiểm tra trực tiếp cáp cũ, sơ đồ điện hoặc thông tin trên tem để xác định chính xác số lõi thay vì chỉ ước lượng bằng mắt.

Tiết diện lõi được lựa chọn dựa trên dòng điện, công suất thiết bị, điện áp sử dụng và chiều dài tuyến cáp. Các cấu hình như 1.5 mm², 2.5 mm², 4 mm², 6 mm², 10 mm²… có khả năng tải khác nhau nên không nên thay đổi tiết diện tùy ý. Nếu tuyến cáp cấp nguồn cho động cơ công suất lớn, cần tính toán theo tải thực tế và điều kiện làm việc của thiết bị.

Ngoài ra, cần kiểm tra chiều dài tuyến và điều kiện lắp đặt vì đây cũng là những yếu tố liên quan đến lựa chọn tiết diện. Trường hợp cần dự phòng cho tải hoặc khả năng mở rộng sau này, nên xác định ngay từ thiết kế thay thế thay vì tự tăng tiết diện khi chưa kiểm tra khả năng tương thích với hệ thống dẫn cáp.

Chọn theo kết cấu và điều kiện chuyển động

Cáp dùng cho cầu trục thường phải chịu uốn, kéo và chuyển động lặp lại, vì vậy khả năng chịu uốn là một tiêu chí quan trọng. Nếu cáp được sử dụng trên tuyến di động, cần kiểm tra thông số về bán kính uốn tối thiểu và lựa chọn loại có kết cấu phù hợp với tần suất chuyển động của cầu trục.

Bên cạnh đó, cần xem xét cách cáp được dẫn hướng. Cáp chạy trên máng, con lăn hoặc hệ thống kẹp sẽ có yêu cầu khác nhau về độ mềm, đường kính và bán kính uốn. Nếu cáp quá cứng hoặc đường kính lớn hơn khả năng chứa của hệ thống dẫn cáp, việc lắp đặt có thể không thuận lợi và dễ tạo lực kéo hoặc ma sát không cần thiết.

Điều kiện môi trường cũng cần được đưa vào khi chọn cáp. Trong nhà xưởng có dầu mỡ, bụi, nhiệt độ cao, độ ẩm hoặc hóa chất, vật liệu cách điện và vỏ cáp cần phù hợp với môi trường đó. Vì vậy, “cáp tốt” trong trường hợp này nên được hiểu là cáp phù hợp với đúng điều kiện làm việc, thay vì chỉ dựa vào xuất xứ hoặc giá bán.

Chọn cáp thay thế tương thích với hệ thống hiện hữu

Đây là bước thường bị bỏ qua khi thay cáp. Một loại cáp có đúng số lõi và tiết diện nhưng đường kính ngoài, độ mềm hoặc bán kính uốn không phù hợp vẫn có thể gây khó khăn khi đưa vào máng hoặc con lăn hiện hữu.

Khi khảo sát, nên đối chiếu cáp cũ về số lõi, tiết diện, đường kính ngoài, chiều dài, tem/model và tình trạng thực tế. Đồng thời kiểm tra máng dẫn, con lăn, kẹp cáp, khoảng cách giữa các điểm cố định và khoảng dịch chuyển của cáp trong suốt hành trình cầu trục.

Từ thực tế kiểm tra các hệ thống cầu trục hơn 17 năm qua, Tuấn Cầu Trục thường ưu tiên đối chiếu mẫu cáp cũ và hình ảnh tuyến dẫn cáp trước khi xác định phương án thay thế. Cách này giúp tránh trường hợp cáp mới đáp ứng yêu cầu về điện nhưng lại không phù hợp với hệ thống dẫn hướng đang có.

Cáp điện tròn cầu trục loại nào tốt?

Có nên thay cáp điện tròn cầu trục bằng ray điện an toàn?

Ray điện an toàn và cáp điện tròn là hai phương án cấp điện có cấu tạo, cách lắp đặt và điều kiện sử dụng khác nhau. Vì vậy, khi cân nhắc chuyển đổi, cần xem xét thực tế tuyến cấp điện, không gian nhà xưởng và tình trạng hệ thống hiện hữu thay vì chỉ dựa vào việc cáp thường xuyên hư hỏng.

Khi nào nên tiếp tục sử dụng cáp điện tròn?

Nếu hệ thống hiện tại đã được thiết kế cho cáp điện tròn và các bộ phận dẫn cáp vẫn đáp ứng yêu cầu, thay cáp mới đúng cấu hình thường là phương án phù hợp. Có thể cân nhắc tiếp tục sử dụng cáp khi:

• Tuyến cấp điện phù hợp với cáp: Cáp có đủ không gian để di chuyển và không bị kéo căng, xoắn hoặc ma sát bất thường.
• Không gian lắp đặt hạn chế: Nhà xưởng không thuận lợi để bố trí thêm hệ thống ray điện và phụ kiện đi kèm.
• Máng, con lăn và kẹp cáp còn tốt: Hệ thống dẫn cáp vẫn đảm bảo cáp di chuyển ổn định trong suốt hành trình.
• Nguyên nhân hư hỏng có thể xử lý: Cáp cũ xuống cấp do cách lắp đặt hoặc phụ kiện dẫn hướng, không nhất thiết phải chuyển sang phương án cấp điện khác.

Khi nào có thể cân nhắc ray điện an toàn?

Ray điện an toàn có cách bố trí khác với cáp kéo và có thể phù hợp với một số tuyến cấp điện cố định, hành trình rõ ràng. Có thể cân nhắc phương án này khi:

• Tuyến cấp điện có kết cấu phù hợp: Có vị trí để bố trí thanh ray, giá đỡ và bộ phận lấy điện.
• Muốn thay đổi phương án cấp điện: Hệ thống cần chuyển từ cáp chạy trên máng/con lăn sang thanh dẫn điện.
• Có đủ không gian lắp đặt: Đảm bảo khoảng cách cần thiết giữa ray điện với dầm, thiết bị và các kết cấu xung quanh.
• Tuyến di chuyển tương đối ổn định: Hành trình của thiết bị phù hợp với cách bố trí ray và chổi lấy điện.
• Có kế hoạch cải tạo đồng bộ: Việc chuyển đổi được tính toán cùng kết cấu lắp đặt, nguồn điện và phụ kiện liên quan.

Những yếu tố cần tính toán khi chuyển đổi cáp điện

Chuyển từ cáp điện tròn sang ray điện an toàn là thay đổi cả phương án cấp điện, do đó cần khảo sát trước khi thực hiện. Một số yếu tố cần xem xét gồm:

• Chiều dài đường chạy: Xác định chiều dài ray và cách bố trí các đoạn nối.
• Dòng điện sử dụng: Lựa chọn khả năng tải phù hợp với thiết bị.
• Số cực: Xác định số cực theo cấu hình nguồn điện và yêu cầu của hệ thống.
• Kết cấu nhà xưởng: Kiểm tra dầm, giá đỡ, khoảng không và vị trí có thể cố định ray.
• Vị trí lắp đặt: Đảm bảo ray và chổi lấy điện không ảnh hưởng đến hành trình của cầu trục hoặc xe con.
• Chi phí cải tạo: Tính cả chi phí ray, chổi lấy điện, phụ kiện, tháo hệ thống cáp cũ và điều chỉnh kết cấu nếu cần.

Tuấn Cầu Trục khuyến nghị khách hàng trước khi quyết định thay cáp bằng ray điện nên khảo sát toàn bộ tuyến cấp điện. Nếu hệ thống cáp hiện hữu vẫn phù hợp, thay đúng loại cáp có thể giúp hạn chế việc cải tạo không cần thiết; ngược lại, nếu điều kiện nhà xưởng phù hợp với ray điện, có thể tính toán phương án chuyển đổi đồng bộ.

Có nên thay bằng ray điện an toàn?

Chi phí thay thế cáp điện tròn cầu trục

Chi phí thay cáp không chỉ phụ thuộc vào giá dây mà còn liên quan đến cấu hình cáp, chiều dài tuyến và mức độ thay đổi của hệ thống dẫn cáp. Vì vậy, trước khi báo giá người dùng nên kiểm tra cả cáp cần thay và các bộ phận liên quan để xác định đúng khối lượng thực tế.

Những yếu tố ảnh hưởng đến chi phí thay thế cáp điện tròn cầu trục

Một số yếu tố có thể làm thay đổi chi phí thay thế cáp điện tròn cầu trục gồm:

• Số lõi và tiết diện: Cáp có nhiều lõi hoặc tiết diện lớn thường có giá cao hơn do cấu hình vật liệu và khả năng tải điện khác nhau.
• Chiều dài cáp: Tổng chiều dài cần thay ảnh hưởng trực tiếp đến số lượng cáp sử dụng và chi phí vật tư.
• Thương hiệu, xuất xứ: Cáp từ các thương hiệu và nguồn sản xuất khác nhau có mức giá khác nhau, đồng thời khác về kết cấu và khả năng đáp ứng điều kiện chuyển động.
• Phụ kiện đấu nối: Có thể phát sinh thêm chi phí cho đầu cos, đầu nối, kẹp cố định hoặc các phụ kiện phục vụ lắp đặt.
• Tình trạng máng, con lăn, kẹp cáp: Nếu hệ thống dẫn cáp bị lệch, kẹt hoặc xuống cấp, có thể cần điều chỉnh hoặc thay thế trước khi lắp cáp mới.
• Nhân công tháo lắp và chạy thử: Chi phí phụ thuộc vào độ dài tuyến, cách bố trí cáp và mức độ phức tạp của quá trình tháo cáp cũ, lắp cáp mới và kiểm tra vận hành.

Bảng giá bán cáp điện tròn cầu trục (THAM KHẢO)

Dưới đây là mức giá tham khảo đối với cáp tròn lõi chịu lực Echu – Trung Quốc. Giá thực tế có thể thay đổi theo số lượng, chiều dài và cấu hình cần sử dụng.

Lưu ý: Giá trên mang tính tham khảo theo từng cấu hình cáp. Khi thay thế thực tế, người dùng cần đối chiếu số lõi, tiết diện, chiều dài, bán kính uốn và hệ thống dẫn cáp để xác định đúng loại cáp và khối lượng vật tư.

Nếu cần thay thế cáp điện tròn cầu trục, khách hàng có thể gửi ảnh cáp đang sử dụng, tem thông số, số lõi – tiết diện, chiều dài cần thay và hình ảnh máng/con lăn dẫn cáp cho Tuấn Cầu Trục. Đội ngũ kỹ thuật sẽ dựa trên thông tin thực tế để đối chiếu cấu hình, tư vấn loại cáp phù hợp và xác định khối lượng thay thế trước khi báo giá. HOTLINE LIÊN HỆ: 09 686 55 438.

Tuấn Cầu Trục cung cấp cáp điện tròn cầu trục chính hãng

Tuấn Cầu Trục cung cấp cáp điện tròn cầu trục cho nhu cầu thay mới, bổ sung và cải tạo hệ thống cấp điện cho cầu trục, cổng trục và xe con. Điểm tôi chú trọng không phải chỉ là bán đúng loại cáp theo tên gọi, mà là đối chiếu đúng cấu hình cáp với hệ thống đang vận hành. Trước khi báo phương án, khách hàng có thể gửi ảnh cáp cũ, tem thông số và tuyến dẫn cáp để kỹ thuật kiểm tra, từ đó hạn chế trường hợp mua cáp đúng số lõi nhưng không phù hợp với cách lắp đặt thực tế.

Tuấn Cầu Trục cung cấp cáp điện tròn cầu trục chính hãng

Có hơn 17 năm kinh nghiệm trong lĩnh vực cầu trục

Với hơn 17 năm làm việc trong lĩnh vực cầu trục, Tuấn Cầu Trục có kinh nghiệm thực tế trong việc kiểm tra cáp, máng cáp, con lăn, kẹp cố định và các vị trí thường phát sinh hiện tượng xoắn, chùng hoặc mài mòn cáp. Khi khách hàng cần thay cáp, kỹ thuật Tuấn không chỉ xem thông số trên tem mà còn quan tâm đến cáp đang được sử dụng như thế nào và nguyên nhân khiến cáp cũ xuống cấp.

Cách kiểm tra này đặc biệt hữu ích với những hệ thống đã sử dụng lâu năm hoặc từng thay cáp nhiều lần nhưng vẫn xuất hiện tình trạng hư hỏng lặp lại. Nếu nguyên nhân nằm ở máng dẫn, con lăn, cách cố định hoặc bán kính uốn, việc thay cáp mới mà không xử lý phần này có thể khiến cáp tiếp tục bị ảnh hưởng trong quá trình vận hành.

Tuấn Cầu Trục cung cấp cáp điện tròn chính hãng, giá tốt

Tuấn Cầu Trục cung cấp cáp điện tròn Echu phục vụ các hệ thống cầu trục, cổng trục và thiết bị nâng sử dụng cáp chuyển động. Dòng Echu có nhiều lựa chọn về số lõi, tiết diện và cấu hình, trong đó có các loại cáp tròn lõi chịu lực phù hợp với những tuyến cần cáp vừa truyền điện vừa chịu tác động trong quá trình di chuyển. Khi tư vấn, Tuấn Cầu Trục ưu tiên đối chiếu số lõi, tiết diện, chiều dài, bán kính uốn và hệ thống máng/con lăn để lựa chọn đúng cấu hình thay thế, đồng thời báo giá theo nhu cầu thực tế của từng hệ thống.

Đối chiếu cáp cũ trước khi báo phương án thay

Tuấn Cầu Trục ưu tiên đối chiếu từ cáp thực tế và vị trí lắp đặt trước khi đề xuất cấu hình thay thế. Khách hàng không nhất thiết phải tháo cáp hoặc xác định đầy đủ thông số ngay từ đầu; chỉ cần cung cấp những hình ảnh và thông tin hiện có, gồm:

• Số lõi, tiết diện cáp hoặc ảnh cận cảnh thông số trên cáp.
• Tem/model và thương hiệu nếu còn nhận diện được.
• Chiều dài tuyến cáp cần thay.
• Ảnh máng, con lăn, kẹp và điểm cố định cáp.
• Ảnh toàn bộ vị trí lắp đặt để kỹ thuật hình dung hướng di chuyển và cách bố trí cáp.

Từ các thông tin này, Tuấn Cầu Trục có cơ sở để đối chiếu loại cáp, chiều dài, kết cấu và điều kiện chuyển động trước khi báo phương án. Với những trường hợp cần xác định chính xác hơn, kỹ thuật có thể trao đổi thêm về kích thước, cách đấu nối và tình trạng hệ thống dẫn cáp.

Hỗ trợ kỹ thuật 24/07

Đội ngũ kỹ thuật Tuấn Cầu Trục hỗ trợ khách hàng xuyên suốt quá trình từ xác định cáp cần thay, lựa chọn cấu hình đến kiểm tra điều kiện lắp đặt. Ngoài cung cấp cáp điện tròn cầu trục, đội ngũ kỹ thuật có thể hỗ trợ kiểm tra hệ thống dẫn cáp và trao đổi phương án xử lý khi máng, con lăn hoặc cách bố trí hiện tại chưa phù hợp.

Đối với khách hàng đang cần thay cáp, cách nhanh nhất là gửi ảnh cáp cũ + tem/model + ảnh tuyến máng hoặc con lăn + chiều dài cần thay. Tuấn Cầu Trục sẽ dựa trên thông tin thực tế để tư vấn cấu hình phù hợp, tránh việc chỉ báo giá theo một thông số đơn lẻ rồi phát sinh thêm chi phí khi lắp đặt.

Câu hỏi thường gặp về thay thế cáp điện tròn cầu trục

Thay thế cáp điện tròn cầu trục thường phát sinh nhiều câu hỏi về thời điểm thay, loại cáp phù hợp và cách xử lý khi cáp bị hư hỏng. Dưới đây là những vấn đề Tuấn Cầu Trục thường thấy khách hàng quan tâm khi kiểm tra và thay mới cáp điện cho cầu trục.

Câu hỏi thường gặp về thay thế cáp điện tròn cầu trục

Câu 1: Bao lâu nên thay cáp điện tròn cầu trục?

Trả lời:

Không nên xác định thời điểm thay cáp chỉ dựa vào số năm sử dụng. Cần kiểm tra tình trạng thực tế của vỏ cáp, lõi dẫn điện, mức độ uốn và tần suất chuyển động, đồng thời xem xét môi trường làm việc và hệ thống dẫn cáp. Nếu cáp xuất hiện nứt, mòn, biến dạng, đứt lõi hoặc chuyển động bất thường, nên kiểm tra để xác định có cần thay mới hay không.

Câu 2: Cáp điện tròn cầu trục bị đứt một lõi có cần thay toàn bộ không?

Trả lời:

Không phải mọi trường hợp đứt một lõi đều có cùng phương án xử lý. Cần xác định lõi bị đứt ở mức độ nào, nguyên nhân do điện hay cơ học và cấu hình cáp hiện tại. Nếu hư hỏng nằm bên trong cáp, có dấu hiệu lan sang các lõi khác hoặc ảnh hưởng đến khả năng truyền điện, nên kiểm tra toàn bộ cáp trước khi quyết định tiếp tục sử dụng hay thay mới.

Câu 3: Có thể tự thay cáp điện tròn cầu trục không?

Trả lời:

Có thể thực hiện nếu đơn vị có nhân sự kỹ thuật phù hợp và nắm được cấu tạo hệ thống. Quá trình thay cần thực hiện đúng các bước từ ngắt nguồn, xác định tuyến cáp, tháo cáp cũ, lắp cáp mới, đấu nối đến kiểm tra và chạy thử. Với hệ thống có tuyến cáp dài hoặc kết cấu dẫn cáp phức tạp, nên có kỹ thuật kiểm tra để hạn chế lỗi trong quá trình lắp đặt.

Câu 4: Thay cáp điện tròn cầu trục có cần thay cả máng cáp không?

Trả lời:

Không nhất thiết phải thay toàn bộ máng cáp. Nếu máng, con lăn và kẹp cáp vẫn hoạt động ổn định, có kích thước phù hợp và không gây ma sát hoặc kéo căng cáp thì có thể tiếp tục sử dụng. Chỉ nên thay hoặc điều chỉnh khi các bộ phận này bị hư hỏng, kẹt, lệch tuyến hoặc không còn phù hợp với cấu hình cáp mới.

Câu 5: Có thể dùng cáp điện thông thường để thay cáp cầu trục không?

Trả lời:

Không nên lựa chọn chỉ dựa trên khả năng dẫn điện. Cáp sử dụng trên cầu trục còn phải đáp ứng yêu cầu về khả năng uốn, bán kính uốn tối thiểu, tần suất chuyển động, lực kéo và cách bố trí trong máng hoặc con lăn. Vì vậy, cáp thay thế cần được lựa chọn dựa trên cả thông số điện và điều kiện làm việc thực tế.

Câu 6: Cần cung cấp thông tin gì để được tư vấn thay cáp?

Trả lời:

Để xác định nhanh cấu hình cáp, khách hàng nên cung cấp số lõi, tiết diện, chiều dài cần thay, ảnh tem hoặc model cáp, ảnh tuyến dẫn cáp và thông tin cơ bản của cầu trục. Nếu có thể, nên gửi thêm ảnh máng, con lăn và vị trí cáp thường xuyên bị mòn hoặc xoắn. Những thông tin này giúp Tuấn Cầu Trục có cơ sở đối chiếu trước khi tư vấn loại cáp và phương án thay thế.

Kết luận

Thay thế cáp điện tròn cầu trục cần bắt đầu từ việc xác định đúng tình trạng hư hỏng và nguyên nhân khiến cáp xuống cấp. Cáp mới không chỉ cần phù hợp về số lõi, tiết diện mà còn phải đáp ứng kết cấu cáp, bán kính uốn và điều kiện của hệ thống dẫn cáp. Khi cần thay cáp, khách hàng nên kiểm tra cả tuyến dẫn để hạn chế tình trạng cáp mới tiếp tục bị xoắn, mòn hoặc hư hỏng trong quá trình vận hành.

Nếu đang cần thay thế cáp điện tròn cầu trục, khách hàng có thể gửi cho Tuấn Cầu Trục ảnh cáp cũ, tem thông số, chiều dài cần thay và hình ảnh máng/con lăn dẫn cáp. Đội ngũ kỹ thuật sẽ dựa trên thông tin thực tế để đối chiếu cấu hình, tư vấn loại cáp phù hợp và phương án thay thế theo hệ thống hiện hữu.
