Tủ Điện Biến Tần 2.2kW

Tủ điện biến tần 2.2kW được sử dụng trong nhiều hệ thống máy móc công nghiệp nhằm điều chỉnh tốc độ động cơ, kiểm soát quá trình khởi động và đáp ứng yêu cầu vận hành của từng loại tải. Tuy nhiên, lựa chọn tủ điện không chỉ dựa vào công suất 2.2kW mà còn cần xem xét điện áp nguồn, dòng định mức động cơ, đặc tính tải và phương thức điều khiển. Từ kinh nghiệm tư vấn thiết bị cơ khí và điện công nghiệp, Tuấn Cầu Trục sẽ chia sẻ những thông tin cần biết về cấu tạo, nguyên lý hoạt động và cách lựa chọn tủ điện biến tần 2.2kW phù hợp với nhu cầu sử dụng thực tế.

Tủ điện biến tần 2.2kW là gì?

Tủ điện biến tần 2.2kW được sử dụng trong các hệ thống điều khiển động cơ dầm biên cần điều chỉnh tốc độ và kiểm soát quá trình vận hành. Để hiểu rõ thiết bị này, Tuấn Cầu Trục khuyến nghị khách hàng cần xem xét khái niệm, phạm vi ứng dụng và vai trò của tủ điện trong hệ thống điện công nghiệp.

Khái niệm tủ điện biến tần 2.2kW

Tủ điện biến tần 2.2kW là cụm thiết bị điện tích hợp biến tần cùng các thiết bị đóng cắt, bảo vệ và điều khiển, phục vụ động cơ có công suất phù hợp. Mức 2.2kW tương đương khoảng 3HP, thường gặp trong các hệ thống băng tải, máy cơ khí, cơ cấu di chuyển và thiết bị cần điều chỉnh tốc độ động cơ.

Tuy nhiên, công suất biến tần không đồng nghĩa với khả năng đáp ứng mọi loại tải 2.2kW. Việc lựa chọn còn phụ thuộc vào dòng điện đầu ra định mức, điện áp nguồn, mô-men khởi động và chế độ vận hành. Vì vậy, hai động cơ cùng công suất vẫn có thể cần cấu hình biến tần khác nhau tùy theo ứng dụng thực tế.

Vai trò của tủ điện biến tần 2.2kW

Tủ điện biến tần 2.2kW đảm nhiệm việc điều khiển động cơ và phối hợp các thiết bị điện để hệ thống vận hành theo yêu cầu. Những vai trò chính gồm:

• Điều chỉnh tốc độ động cơ: Thay đổi tần số đầu ra của biến tần để đáp ứng tốc độ vận hành mong muốn trong giới hạn cho phép.
• Kiểm soát quá trình khởi động và dừng: Thiết lập thời gian tăng tốc, giảm tốc phù hợp nhằm hạn chế biến động cơ học khi vận hành.
• Hỗ trợ bảo vệ hệ thống: Phối hợp với các thiết bị bảo vệ và chức năng giám sát của biến tần để phát hiện những tình trạng bất thường theo cấu hình.
• Thuận tiện cho thao tác điều khiển: Tích hợp nút nhấn, công tắc chọn chế độ hoặc tín hiệu điều khiển ngoài tùy theo yêu cầu sử dụng.

Khi lựa chọn tủ điện biến tần 2.2kW, Tuấn Cầu Trục lưu ý khách hàng không nên chỉ căn cứ vào công suất ghi trên động cơ. Cần đối chiếu tem động cơ, dòng điện định mức, đặc tính tải và tần suất vận hành để lựa chọn biến tần phù hợp, đồng thời xác định đúng cấu hình thiết bị bảo vệ và điều khiển đi kèm.

Thông số của tủ điện biến tần 2.2kW

Thông số tủ điện biến tần 2.2kW phụ thuộc vào model biến tần, nguồn điện đầu vào, loại động cơ và yêu cầu điều khiển. Bảng dưới đây Tuấn Cầu Trục đã tổng hợp các thông số cơ bản thường gặp để khách hàng tham khảo khi lựa chọn thiết bị. Khi thiết kế hoặc thay thế tủ điện, cần đối chiếu với nhãn động cơ và tài liệu kỹ thuật của biến tần để xác định cấu hình phù hợp.

Thông số	Giá trị tham khảo
Công suất biến tần	2.2kW, tương đương khoảng 3HP
Điện áp đầu vào	1 pha 220V hoặc 3 pha 380V, tùy model
Điện áp đầu ra	Theo thông số biến tần và yêu cầu động cơ
Tần số đầu ra	Thường 0–50Hz hoặc dải rộng hơn tùy model
Động cơ sử dụng	Động cơ có công suất, điện áp và dòng định mức tương thích
Phương thức điều khiển	Bàn phím biến tần, nút nhấn ngoài, chiết áp hoặc tín hiệu tự động
Thiết bị bảo vệ	Aptomat và các thiết bị bảo vệ được lựa chọn theo cấu hình
Làm mát	Theo thiết kế biến tần và yêu cầu tản nhiệt của tủ
Vỏ tủ điện	Kích thước, vật liệu và cấp bảo vệ tùy môi trường lắp đặt
Ứng dụng	Băng tải, máy cơ khí, quạt, bơm và một số cơ cấu di chuyển phù hợp

Lưu ý kỹ thuật: Bảng trên mang tính tham khảo, không thay thế thông số của model cụ thể. Đặc biệt, biến tần đầu vào 1 pha 220V và loại đầu vào 3 pha 380V có thể có điện áp đầu ra khác nhau. Tuấn Cầu Trục khuyến nghị kiểm tra nhãn động cơ, dòng điện định mức và đặc tính tải trước khi lựa chọn biến tần, aptomat và các thiết bị đi kèm.

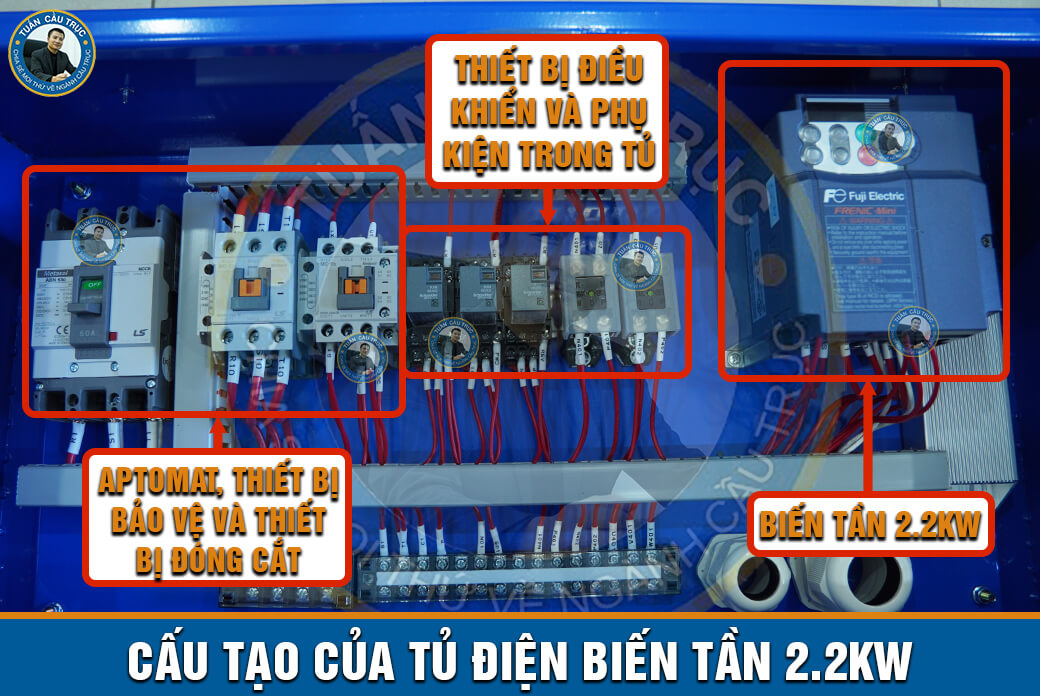

Cấu tạo tủ điện biến tần 2.2kW gồm những gì?

Cấu tạo tủ điện biến tần 2.2kW không thể giống nhau ở mọi hệ thống mà phụ thuộc vào loại động cơ, phương thức điều khiển và điều kiện lắp đặt. Thông thường, tủ gồm biến tần, thiết bị bảo vệ nguồn, các phần tử điều khiển và phụ kiện phục vụ đấu nối, tản nhiệt. Việc lựa chọn đồng bộ các thành phần giúp tủ đáp ứng yêu cầu vận hành và thuận tiện hơn khi kiểm tra, bảo trì.

Biến tần 2.2kW

Biến tần là thiết bị trung tâm của tủ điện, có nhiệm vụ thay đổi tần số đầu ra để điều chỉnh tốc độ động cơ theo yêu cầu. Ngoài chức năng điều khiển tốc độ, tùy model, biến tần còn tích hợp các chức năng giám sát dòng điện, cảnh báo quá tải và phát hiện một số lỗi trong quá trình vận hành.

Khi lựa chọn biến tần 2.2kW, cần xem xét các thông số sau:

• Điện áp đầu vào: Xác định nguồn điện sử dụng là 1 pha 220V hay 3 pha 380V, đồng thời kiểm tra khả năng cấp nguồn theo tài liệu của biến tần.
• Điện áp đầu ra: Phải phù hợp với điện áp định mức và sơ đồ đấu dây của động cơ.
• Dòng điện đầu ra định mức: Đối chiếu với dòng điện ghi trên nhãn động cơ, không chỉ so sánh công suất tính bằng kW.
• Chế độ tải: Xem xét mô-men khởi động, tần suất tăng giảm tốc và khả năng quá tải cần thiết của ứng dụng.

Đối với động cơ dùng trong băng tải hoặc cơ cấu di chuyển, việc lựa chọn cần chú ý đến đặc tính tải và yêu cầu tăng giảm tốc. Nếu sử dụng cho cơ cấu cầu trục, người dùng cần đánh giá thêm phương án hãm và sự phối hợp với phanh cơ khí, không mặc định biến tần có thể thay thế chức năng giữ tải của phanh.

Aptomat, thiết bị bảo vệ và thiết bị đóng cắt

Nhóm thiết bị này đảm nhiệm việc đóng cắt nguồn, hỗ trợ bảo vệ và tạo điều kiện cô lập mạch điện khi cần kiểm tra, bảo trì. Cấu hình cụ thể phải được tính toán theo nguồn cấp, dòng điện, hướng dẫn của nhà sản xuất và yêu cầu của hệ thống.

Các thành phần thường được xem xét gồm:

• Aptomat: Dùng để đóng cắt và bảo vệ nhánh cấp nguồn theo đặc tính thiết bị và thiết kế mạch điện.
• Contactor: Sử dụng khi phương án điều khiển yêu cầu đóng cắt bằng thiết bị điện từ. Việc bố trí cần phù hợp với sơ đồ điều khiển biến tần.
• Rơ-le bảo vệ: Bổ sung khi cần giám sát hoặc bảo vệ các trạng thái điện cụ thể mà cấu hình hiện có chưa đáp ứng.
• Cầu đấu và thiết bị cách ly: Hỗ trợ đấu nối nguồn, tín hiệu điều khiển và cô lập mạch theo thiết kế.

Một điểm cần lưu ý là không đóng cắt contactor ở đầu ra biến tần khi biến tần đang hoạt động, trừ khi nhà sản xuất cho phép và hệ thống được thiết kế cho thao tác đó. Việc đóng cắt không đúng trình tự có thể gây lỗi hoặc làm hỏng thiết bị công suất.

Thiết bị điều khiển và phụ kiện trong tủ

Bên cạnh biến tần và thiết bị bảo vệ, các phụ kiện giúp hoàn thiện hệ thống đấu nối, thao tác vận hành và tản nhiệt. Tùy yêu cầu sử dụng, tủ có thể bao gồm:

• Nút nhấn, công tắc chọn chế độ và đèn báo: Phục vụ lệnh chạy, dừng, lựa chọn chế độ điều khiển và nhận biết trạng thái hoạt động.
• Vỏ tủ điện: Cần phù hợp với kích thước thiết bị, không gian đi dây và mức độ bụi, ẩm tại vị trí lắp đặt.
• Trợ xả: Hỗ trợ xử lý năng lượng điện dư phát sinh khi động cơ giảm tốc hoặc hãm, tùy cấu hình biến tần và mạch điện sử dụng.
• Bảo vệ pha: Giám sát tình trạng nguồn điện 3 pha, phát hiện các bất thường như mất pha hoặc sai thứ tự pha tùy chức năng thiết bị, giúp hạn chế rủi ro cho hệ thống.
• Diode: Cho phép dòng điện đi theo một chiều trong mạch chỉnh lưu hoặc mạch phanh, tùy thiết kế tủ điện pa lăng.

Khi kiểm tra hoặc thay thế tủ điện biến tần 2.2kW, Tuấn Cầu Trục khuyến nghị khách hàng nên đối chiếu sơ đồ điện hiện hữu, tem biến tần và thông số động cơ trước khi chốt cấu hình. Tủ có đủ thiết bị nhưng bố trí tản nhiệt chưa phù hợp, dây dẫn lựa chọn sai hoặc thiết bị bảo vệ không tương thích vẫn có thể phát sinh sự cố. Vì vậy, người dùng cần đánh giá tổng thể hệ thống thay vì chỉ lựa chọn theo công suất 2.2kW.

Nguyên lý hoạt động của tủ điện biến tần 2.2kW

Tủ điện biến tần 2.2kW hoạt động bằng cách tiếp nhận nguồn điện, điều chỉnh thông số đầu ra thông qua biến tần và cấp điện cho động cơ theo lệnh điều khiển.

Quá trình vận hành của tủ điện biến tần 2.2kW

Quá trình vận hành phụ thuộc vào sơ đồ đấu nối, thông số cài đặt và phương thức điều khiển được lựa chọn. Về cơ bản, hệ thống hoạt động theo các bước sau:

• Bước 1: Cấp nguồn cho biến tần. Nguồn điện đi qua thiết bị đóng cắt và bảo vệ được thiết kế phù hợp trước khi cấp vào biến tần. Điện áp nguồn phải đáp ứng yêu cầu của model biến tần và sơ đồ đấu nối.
• Bước 2: Biến tần xử lý và điều chỉnh điện đầu ra. Biến tần chuyển đổi nguồn điện đầu vào thành nguồn điện có tần số, điện áp phù hợp để điều khiển động cơ. Tần số đầu ra thay đổi sẽ làm thay đổi tốc độ động cơ trong phạm vi cho phép, tùy đặc tính động cơ và tải.
• Bước 3: Động cơ vận hành theo lệnh điều khiển. Khi nhận lệnh chạy, biến tần điều khiển động cơ tăng tốc, duy trì tốc độ hoặc giảm tốc theo các thông số đã cài đặt. Thời gian tăng giảm tốc cần phù hợp với đặc tính tải để hạn chế rung giật và tránh phát sinh lỗi trong quá trình vận hành.
• Bước 4: Giám sát trạng thái và xử lý sự cố. Khi biến tần phát cảnh báo hoặc báo lỗi, người vận hành cần ghi nhận mã lỗi, kiểm tra nguyên nhân theo tài liệu hướng dẫn và chỉ khởi động lại khi đã xác định điều kiện vận hành an toàn.

Các phương thức điều khiển tủ điện biến tần 2.2kW

Tùy cấu hình tủ điện, người vận hành có thể điều khiển động cơ theo một trong các phương thức sau:

• Điều khiển bằng bàn phím biến tần: Lệnh chạy, dừng và điều chỉnh tần số được thực hiện trực tiếp trên bàn phím của biến tần. Phương thức này phù hợp với hệ thống đơn giản hoặc khi cần cài đặt, kiểm tra thiết bị.
• Điều khiển bằng nút nhấn ngoài tủ: Người vận hành sử dụng nút nhấn, công tắc hoặc chiết áp được đấu nối với biến tần để điều khiển chạy, dừng và đặt tốc độ theo thiết kế.
• Điều khiển từ hệ thống tự động: Biến tần nhận lệnh hoặc tín hiệu đặt tốc độ từ PLC, bộ điều khiển hoặc hệ thống giám sát thông qua ngõ vào số, tín hiệu analog hay giao thức truyền thông tương thích.

Khi kiểm tra tủ điện biến tần 2.2kW, Tuấn Cầu Trục lưu ý người dùng cần xác định đúng nguồn cấp, phương thức nhận lệnh và các thông số cài đặt trước khi đánh giá lỗi. Nếu động cơ không chạy, chạy sai tốc độ hoặc dừng bất thường, nên kiểm tra lần lượt tín hiệu điều khiển, trạng thái biến tần, thông số động cơ và tải cơ khí thay vì vội thay biến tần.

Ưu điểm của tủ điện biến tần 2.2kW

Tủ điện biến tần 2.2kW mang lại nhiều lợi ích trong điều khiển động cơ, đặc biệt ở những hệ thống cần thay đổi tốc độ hoặc kiểm soát quá trình khởi động và dừng. Hiệu quả thực tế phụ thuộc vào cách lựa chọn biến tần, cấu hình tủ và đặc tính tải của thiết bị.

• Điều chỉnh tốc độ linh hoạt: Người vận hành có thể thay đổi tốc độ động cơ thông qua tần số đầu ra của biến tần, đáp ứng yêu cầu làm việc khác nhau của băng tải, máy cơ khí và cơ cấu di chuyển.
• Kiểm soát quá trình khởi động, dừng: Có thể cài đặt thời gian tăng tốc và giảm tốc phù hợp, giúp hạn chế thay đổi tốc độ đột ngột và giảm tác động cơ học lên hệ thống truyền động.
• Hỗ trợ giám sát và phát hiện lỗi: Nhiều dòng biến tần có chức năng hiển thị trạng thái, cảnh báo quá tải, quá dòng hoặc các lỗi liên quan đến nguồn điện. Những thông tin này hỗ trợ kỹ thuật viên xác định nguyên nhân khi thiết bị vận hành bất thường.
• Tích hợp nhiều phương thức điều khiển: Tủ có thể sử dụng bàn phím biến tần, nút nhấn ngoài tủ hoặc tín hiệu từ PLC tùy theo yêu cầu vận hành, thuận tiện khi cần mở rộng hệ thống tự động hóa.
• Có thể tối ưu điện năng trong một số ứng dụng: Với tải quạt, bơm hoặc các hệ thống có nhu cầu thay đổi tốc độ, việc điều chỉnh tốc độ phù hợp có thể giúp giảm điện năng tiêu thụ. Mức tiết kiệm phụ thuộc vào đặc tính tải và chế độ vận hành, không áp dụng giống nhau cho mọi động cơ.

Để phát huy những ưu điểm trên, tủ điện biến tần 2.2kW cần được lựa chọn theo dòng định mức động cơ, mô-men khởi động và tần suất làm việc. Với cơ cấu di chuyển hoặc thiết bị có tải thay đổi thường xuyên, Tuấn Cầu Trục khuyến nghị khách hàng cần đánh giá thêm yêu cầu hãm, thời gian tăng giảm tốc và sự phối hợp với các thiết bị bảo vệ. Cấu hình phù hợp ngay từ đầu sẽ giúp hệ thống vận hành ổn định và thuận tiện hơn khi bảo trì.

Ứng dụng của tủ điện biến tần 2.2kW

Tủ điện biến tần 2.2kW được ứng dụng trong nhiều ngành nghề có sử dụng động cơ công suất nhỏ và trung bình, đặc biệt là các hệ thống cần điều chỉnh tốc độ, kiểm soát khởi động hoặc thay đổi chế độ vận hành. Tùy đặc tính tải và yêu cầu sản xuất, cấu hình tủ có thể được thiết kế khác nhau để phù hợp với từng thiết bị.

Ứng dụng trong ngành sản xuất và băng tải công nghiệp

Trong dây chuyền sản xuất, tủ điện biến tần 2.2kW thường được sử dụng để điều khiển động cơ kéo băng tải, con lăn vận chuyển hoặc cơ cấu cấp liệu. Việc điều chỉnh tốc độ giúp đồng bộ quá trình vận chuyển sản phẩm giữa các công đoạn, đồng thời thiết lập thời gian tăng tốc và giảm tốc phù hợp với tải.

Khi lựa chọn tủ cho băng tải, cần chú ý đến khối lượng hàng hóa, lực cản cơ khí, tần suất khởi động và mô-men yêu cầu khi bắt đầu chuyển động.

Ứng dụng trong ngành cơ khí và máy gia công

Các máy cơ khí như máy trộn, máy cuốn, cơ cấu truyền động và một số thiết bị gia công có thể sử dụng tủ điện biến tần 2.2kW để điều chỉnh tốc độ động cơ theo từng công đoạn. Phương thức điều khiển có thể thực hiện bằng bàn phím biến tần, nút nhấn ngoài tủ hoặc tín hiệu từ bộ điều khiển tự động.

Với nhóm ứng dụng này, cần kiểm tra dải tốc độ làm việc, mô-men tải và yêu cầu dừng máy để lựa chọn biến tần cũng như phương án điều khiển phù hợp.

Ứng dụng trong hệ thống quạt thông gió và bơm công nghiệp

Trong hệ thống thông gió, hút khí hoặc bơm chất lỏng, biến tần cho phép thay đổi tốc độ động cơ theo nhu cầu lưu lượng và áp suất. Khi tải thực tế không cần hoạt động ở tốc độ tối đa liên tục, việc điều chỉnh tốc độ phù hợp có thể giúp giảm điện năng tiêu thụ.

Tuy nhiên, cần xem xét đặc tính của quạt hoặc bơm, yêu cầu lưu lượng tối thiểu và điều kiện vận hành trước khi cài đặt. Công suất 2.2kW chỉ là cơ sở ban đầu, không thay thế việc kiểm tra dòng điện định mức và khả năng đáp ứng tải của biến tần.

Ứng dụng trong ngành chế biến và đóng gói

Trong các cơ sở chế biến thực phẩm, đóng gói và sản xuất hàng tiêu dùng, tủ điện biến tần 2.2kW có thể điều khiển động cơ của băng tải phân loại, máy trộn nguyên liệu hoặc cơ cấu cấp sản phẩm. Khả năng thay đổi tốc độ giúp điều chỉnh nhịp vận hành theo năng suất yêu cầu của dây chuyền.

Khi thiết kế tủ cho môi trường có độ ẩm, bụi hoặc yêu cầu vệ sinh cao, cần chú ý đến cấp bảo vệ vỏ tủ, giải pháp tản nhiệt và vị trí lắp đặt thiết bị điện.

Ứng dụng trong cơ cấu di chuyển và thiết bị nâng hạ

Tủ điện biến tần 2.2kW có thể được sử dụng để điều khiển một số động cơ di chuyển trong hệ thống cơ khí, bao gồm cơ cấu chạy ngang hoặc chạy dọc của thiết bị vận chuyển, nếu công suất và đặc tính tải đáp ứng yêu cầu thiết kế.

Đối với cầu trục, cổng trục hoặc pa lăng, không nên lựa chọn biến tần chỉ dựa vào công suất động cơ. Cần kiểm tra mô-men khởi động, tần suất làm việc, yêu cầu tăng giảm tốc, phương án hãm và sự phối hợp với phanh cơ khí. Đặc biệt, cơ cấu nâng hạ phải có giải pháp kiểm soát và giữ tải an toàn phù hợp với thiết kế của hệ thống.

Các doanh nghiệp dưới đây, Tuấn Cầu Trục khuyến nghị nên ứng dụng tủ điện biến tần 2.2kW cho các hệ thống sử dụng động cơ có công suất phù hợp và cần điều chỉnh tốc độ linh hoạt, kiểm soát quá trình khởi động, dừng máy hoặc tối ưu chế độ vận hành. Việc lựa chọn đúng cấu hình giúp hệ thống đáp ứng yêu cầu sản xuất, hỗ trợ kiểm soát năng lượng trong những ứng dụng phù hợp và thuận tiện hơn khi theo dõi, xử lý sự cố. Để đạt hiệu quả, doanh nghiệp nên xác định rõ đặc tính tải, thông số động cơ và điều kiện lắp đặt trước khi đầu tư.

CÔNG TY CỔ PHẦN XUẤT NHẬP KHẨU VÀ CHẾ BIẾN GỖ HÙNG PHÁT

• MST: 2400949029
• Địa chỉ: Số nhà 73 Trại Hà, thôn Nguộn, Xã Dĩnh Trì, Thành phố Bắc Giang, Tỉnh Bắc Giang.

CÔNG TY TNHH GỖ GP

• MST: 3801290095
• Địa chỉ: đường 38 tổ 4, khu phố 3, Phường Minh Long, Thị xã Chơn Thành, Tỉnh Bình Phước.

CÔNG TY TNHH MTV CƯA XẺ GỖ THÁI LÂM

• MST: 4101648972
• Địa chỉ: Thôn Trường Định 2, Xã Bình Hòa, Huyện Tây Sơn, Tỉnh Bình Định.

CÔNG TY TNHH TM DV GỖ QUANG ĐĂNG

• MST: 3703134820
• Địa chỉ: Số 789 đường Nguyễn Thị Minh Khai, Khu phố Tân Phú 1, Phường Tân Bình, Thành phố Dĩ An, Tỉnh Bình Dương.

CÔNG TY TNHH GỖ TÂN NGHĨA

• MST: 3703104784
• Địa chỉ: Lô H11, H12, đường N3, khu công nghiệp Nam Tân Uyên mở rộng, Thành phố Tân Uyên, Tỉnh Bình Dương.

Cách chọn tủ điện biến tần 2.2kW phù hợp với động cơ từ Tuấn Cầu Trục

Theo kinh nghiệm tư vấn thiết bị điện công nghiệp của Tuấn Cầu Trục, công suất 2.2kW chỉ là thông số ban đầu khi lựa chọn tủ điện biến tần. Để xác định cấu hình phù hợp, cần kiểm tra điện áp nguồn, dòng điện định mức của động cơ, đặc tính tải và điều kiện lắp đặt. Những yếu tố này giúp lựa chọn biến tần cùng thiết bị bảo vệ, điều khiển tương ứng với nhu cầu vận hành thực tế.

Chọn biến tần theo điện áp và dòng định mức

Trước tiên, cần xác định nguồn điện cấp cho hệ thống là 1 pha 220V hay 3 pha 380V, sau đó đối chiếu với thông số đầu vào của biến tần. Đồng thời, cần kiểm tra tem động cơ để xác định điện áp định mức, dòng điện, tần số và sơ đồ đấu dây.

Khi lựa chọn, nên lưu ý:

• Điện áp đầu vào và đầu ra: Đảm bảo biến tần tương thích với nguồn điện hiện có và yêu cầu điện áp của động cơ.
• Dòng điện đầu ra định mức: Phải đáp ứng dòng điện định mức của động cơ trong điều kiện vận hành dự kiến.
• Công suất biến tần: Tham khảo công suất động cơ nhưng cần kết hợp với dòng điện và chế độ tải để xác định model phù hợp.
• Khả năng quá tải: Kiểm tra thông số quá tải của biến tần nếu động cơ thường xuyên khởi động hoặc làm việc với tải nặng.

Không nên mặc định mọi biến tần 2.2kW đều tương thích với tất cả động cơ cùng công suất. Chẳng hạn, động cơ di chuyển 2.2kW sử dụng nguồn 3 pha 380V có yêu cầu lựa chọn khác với động cơ dùng nguồn 3 pha 220V, tùy sơ đồ đấu dây và khả năng cấp điện của biến tần.

Chọn theo đặc tính tải và chế độ vận hành

Mỗi loại máy có đặc tính tải khác nhau, ảnh hưởng trực tiếp đến khả năng khởi động, điều chỉnh tốc độ và mức độ quá tải của động cơ. Vì vậy, khi chọn tủ điện biến tần 2.2kW, cần xác định thiết bị sẽ vận hành với tải nhẹ, tải biến thiên hay tải có mô-men khởi động lớn.

• Đối với quạt và bơm: Cần xem xét lưu lượng, áp suất, dải tốc độ và đặc tính mô-men của tải. Điều chỉnh tốc độ phù hợp có thể giúp tối ưu điện năng tiêu thụ.
• Đối với băng tải và máy cơ khí: Cần đánh giá tải khởi động, khối lượng vật liệu, tần suất chạy dừng và yêu cầu tăng giảm tốc.
• Đối với cơ cấu di chuyển: Cần chú ý mô-men khởi động, khả năng quá tải và yêu cầu kiểm soát tốc độ khi thay đổi trạng thái vận hành.
• Đối với cơ cấu cầu trục, cổng trục: Ngoài công suất động cơ, phải xem xét yêu cầu hãm, tần suất làm việc và sự phối hợp giữa biến tần với phanh cơ khí. Riêng cơ cấu nâng hạ cần có giải pháp kiểm soát tải phù hợp, không sử dụng biến tần thay thế chức năng giữ tải của phanh.

Theo góc nhìn kỹ thuật của Tuấn Cầu Trục, việc xác định đúng đặc tính tải ngay từ đầu sẽ giúp tránh tình trạng biến tần thường xuyên báo quá dòng, động cơ tăng tốc không đạt yêu cầu hoặc hệ thống vận hành thiếu ổn định.

Chọn cấu hình bảo vệ và kích thước tủ

Sau khi xác định biến tần phù hợp, cần lựa chọn thiết bị bảo vệ và kích thước vỏ tủ theo điều kiện vận hành thực tế. Một tủ điện được bố trí hợp lý không chỉ hỗ trợ vận hành ổn định mà còn thuận tiện cho việc kiểm tra, sửa chữa và thay thế thiết bị.

Các yếu tố cần xem xét gồm:

• Thiết bị bảo vệ: Tính chọn aptomat, thiết bị đóng cắt và các phần tử bảo vệ theo dòng điện, sơ đồ mạch và hướng dẫn của nhà sản xuất.
• Không gian tản nhiệt: Bố trí khoảng cách thông gió theo yêu cầu của biến tần; bổ sung quạt hoặc giải pháp làm mát khi cần thiết.
• Đường đi dây: Phân tuyến dây động lực và dây tín hiệu hợp lý, hạn chế nhiễu ảnh hưởng đến tín hiệu điều khiển.
• Cấp bảo vệ vỏ tủ: Chọn phù hợp với mức độ bụi, độ ẩm và vị trí lắp đặt.
• Phụ kiện bổ sung: Cân nhắc cuộn kháng, điện trở hãm hoặc thiết bị hỗ trợ khác khi đặc tính tải và yêu cầu vận hành đòi hỏi.

Kinh nghiệm tư vấn từ Tuấn Cầu Trục: Khi cần lắp mới hoặc thay thế tủ điện biến tần 2.2kW, khách hàng nên chuẩn bị ảnh tem động cơ, thông tin nguồn điện, loại máy đang sử dụng và yêu cầu điều khiển. Nếu là cơ cấu cầu trục, nên bổ sung model động cơ, thông tin phanh và sơ đồ điện hiện có. Đây là cơ sở để đối chiếu cấu hình thiết bị trước khi báo giá, hạn chế lựa chọn sai biến tần hoặc phát sinh hạng mục không cần thiết.

Giá tủ điện biến tần 2.2kW phụ thuộc vào những yếu tố nào?

Giá tủ điện biến tần 2.2kW thay đổi theo thương hiệu biến tần, thiết bị đóng cắt, mức độ hoàn thiện và yêu cầu điều khiển. Vì vậy, trước khi so sánh báo giá, cần xác định cấu hình phù hợp với động cơ và điều kiện vận hành thực tế, tránh so sánh các tủ điện có thành phần thiết bị khác nhau.

Các yếu tố ảnh hưởng đến giá tủ điện biến tần 2.2kW

Một số yếu tố chính quyết định giá thành tủ điện biến tần 2.2kW gồm:

• Thương hiệu và model biến tần: Khác biệt về xuất xứ, tính năng điều khiển, khả năng chịu quá tải và chức năng bảo vệ có thể làm thay đổi chi phí.
• Nguồn điện và yêu cầu đầu ra: Tủ sử dụng nguồn 1 pha 220V hay 3 pha 380V cần được lựa chọn theo thông số biến tần và động cơ.
• Thiết bị đóng cắt, điều khiển và bảo vệ: Aptomat, contactor, rơ le, nút nhấn, đèn báo và các phụ kiện đi kèm ảnh hưởng đến tổng chi phí.
• Kích thước và vật liệu vỏ tủ: Vỏ tủ, cấp bảo vệ chống bụi và ẩm, quạt làm mát hoặc giải pháp tản nhiệt được lựa chọn theo môi trường lắp đặt.
• Chi phí thiết kế và hoàn thiện: Công việc đấu nối, cài đặt thông số, kiểm tra tín hiệu và chạy thử cũng ảnh hưởng đến giá thành cuối cùng.

Tuấn Cầu Trục khuyến nghị khách hàng không nên chỉ so sánh giá tủ điện di chuyển dựa trên công suất 2.2kW. Hai tủ điện cùng công suất nhưng khác thương hiệu biến tần, thiết bị bảo vệ hoặc phương thức điều khiển có thể có mức giá chênh lệch đáng kể.

Bảng báo giá tủ điện biến tần 2.2kW (tham khảo)

Giá tủ điện biến tần 2.2kW phụ thuộc vào thương hiệu biến tần, thiết bị bảo vệ và mức độ hoàn thiện. Dưới đây là bảng giá khoảng được Tuấn Cầu Trục tổng hợp để khách hàng dự trù ngân sách; giá thực tế cần được xác định theo cấu hình cụ thể.

Cấu hình tủ điện	Hạng mục chính	Giá tham khảo
Tủ cơ bản	Biến tần 2.2kW, aptomat, vỏ tủ và đấu nối cơ bản	13.000.000–15.000.000 VNĐ
Tủ có điều khiển ngoài	Tủ cơ bản, bổ sung nút nhấn, công tắc chọn chế độ, đèn báo hoặc chiết áp	14.000.000–16.500.000 VNĐ
Tủ theo yêu cầu riêng	Thiết kế theo sơ đồ điện, bổ sung thiết bị bảo vệ và chức năng điều khiển theo ứng dụng	15.000.000–18.000.000 VNĐ trở lên

Lưu ý: Đây là mức giá dự trù, không phải báo giá đã xác nhận cho một cấu hình cụ thể. Chi phí có thể thay đổi theo thương hiệu biến tần, nguồn điện đầu vào, chủng loại thiết bị, kích thước vỏ tủ và việc có bao gồm cài đặt, chạy thử hay không.

Để nhận báo giá phù hợp từ Tuấn Cầu Trục, khách hàng nên cung cấp ảnh tem động cơ, điện áp nguồn, yêu cầu điều khiển và môi trường lắp đặt. Nếu dùng cho cơ cấu cầu trục, cần gửi thêm thông tin về phanh và sơ đồ điện hiện có để đối chiếu cấu hình trước khi báo giá. HOTLINE LIÊN HỆ: 09 686 55 438.

Lưu ý khi lắp đặt và kiểm tra tủ điện biến tần 2.2kW

Tủ điện biến tần 2.2kW được lựa chọn đúng công suất vẫn có thể phát sinh lỗi nếu đấu nối, cài đặt thông số hoặc tản nhiệt không phù hợp. Vì vậy, khi lắp đặt và nghiệm thu, cần kiểm tra lần lượt hệ thống điện, điều kiện môi trường và khả năng vận hành thực tế trước khi đưa thiết bị vào sử dụng.

Kiểm tra đấu nối điện và an toàn

Trước khi cấp nguồn, cần kiểm tra các hạng mục sau:

• Dây nguồn và dây động cơ: Đối chiếu sơ đồ đấu nối của nhà sản xuất, kiểm tra đúng đầu vào nguồn, đầu ra động cơ và độ chắc chắn của các đầu nối.
• Nối đất và cách điện: Kiểm tra nối đất bảo vệ, tình trạng dây dẫn và cách điện theo quy trình kỹ thuật phù hợp. Ngắt nguồn và thực hiện biện pháp an toàn trước khi kiểm tra.
• Thông gió và tản nhiệt: Bố trí khoảng cách xung quanh biến tần theo hướng dẫn của nhà sản xuất; kiểm tra quạt làm mát, khe thông gió và nhiệt độ môi trường.
• Điều kiện lắp đặt: Xem xét bụi, độ ẩm, rung động và nguy cơ nước xâm nhập để lựa chọn vỏ tủ, cấp bảo vệ phù hợp.

Đối với tủ điện lắp trong môi trường công nghiệp, việc bố trí dây động lực và dây tín hiệu hợp lý cũng giúp hạn chế nhiễu điện, giảm nguy cơ tín hiệu điều khiển hoạt động không ổn định.

Cài đặt thông số và chạy thử

Sau khi hoàn tất kiểm tra đấu nối, cần cài đặt biến tần theo thông số động cơ và yêu cầu vận hành của hệ thống.

• Nhập thông số động cơ: Cài đặt công suất, điện áp, dòng điện định mức và tần số theo nhãn máy, đồng thời thiết lập các thông số khác theo hướng dẫn của nhà sản xuất.
• Thiết lập chế độ vận hành: Điều chỉnh thời gian tăng tốc, giảm tốc, giới hạn tần số và phương thức nhận lệnh phù hợp với đặc tính tải.
• Chạy thử: Kiểm tra chiều quay, khả năng khởi động, tăng giảm tốc và dừng động cơ. Ban đầu nên thử trong điều kiện an toàn, sau đó đánh giá hoạt động theo tải thực tế.
• Theo dõi cảnh báo: Nếu biến tần báo lỗi, cần ghi lại mã lỗi và kiểm tra nguyên nhân trước khi khởi động lại. Không nên bỏ qua cảnh báo hoặc tiếp tục vận hành khi chưa xác định được tình trạng bất thường.

Tuấn Cầu Trục khuyến nghị khách hàng không nên xử lý lỗi biến tần bằng cách tăng giới hạn dòng hoặc xóa cảnh báo liên tục khi chưa xác định nguyên nhân. Cần kiểm tra đồng thời động cơ, tải cơ khí, dây dẫn, nguồn điện và thông số cài đặt để tìm đúng điểm bất thường, hạn chế lỗi tái diễn. Với cơ cấu cầu trục, cần kiểm tra thêm sự phối hợp giữa biến tần và phanh cơ khí; biến tần không thay thế chức năng giữ tải của phanh.

Tuấn Cầu Trục – Tư vấn và cung cấp tủ điện biến tần 2.2kW theo yêu cầu thực tế

Với hơn 17 năm kinh nghiệm trong lĩnh vực cầu trục và thiết bị công nghiệp, Tuấn Cầu Trục chú trọng tư vấn cấu hình tủ điện dựa trên thông số kỹ thuật và nhu cầu vận hành thực tế của khách hàng. Đối với tủ điện biến tần 2.2kW, việc lựa chọn không chỉ dừng ở công suất mà còn cần tính đến điện áp nguồn, dòng điện động cơ, đặc tính tải, phương thức điều khiển và điều kiện lắp đặt. Cách tiếp cận này giúp khách hàng xác định đúng thiết bị cần dùng, kiểm soát chi phí và hạn chế những phát sinh trong quá trình lắp đặt, vận hành.

Khi lựa chọn tủ điện biến tần 2.2kW tại Tuấn Cầu Trục, khách hàng được hỗ trợ:

• Tư vấn cấu hình theo động cơ: Đối chiếu thông số trên tem máy, nguồn điện và dòng định mức để lựa chọn biến tần phù hợp.
• Đề xuất thiết bị theo nhu cầu: Xem xét aptomat, thiết bị bảo vệ, nút nhấn, đèn báo và phụ kiện điều khiển theo yêu cầu sử dụng.
• Hỗ trợ thay thế, nâng cấp tủ điện: Rà soát cấu hình hiện hữu, sơ đồ đấu nối và các thông số liên quan trước khi đề xuất phương án.
• Đối chiếu thiết bị trước khi báo giá: Làm rõ các hạng mục cần thiết, giúp khách hàng chủ động dự toán và tránh phát sinh do chọn sai cấu hình.

Cần báo giá tủ điện biến tần 2.2kW phù hợp với hệ thống của bạn? Hãy gửi Tuấn Cầu Trục ảnh tem động cơ, thông tin điện áp nguồn, loại tải và yêu cầu điều khiển. Với ứng dụng cầu trục, vui lòng bổ sung model động cơ, thông tin phanh và sơ đồ điện hiện có nếu có. Đội ngũ kỹ thuật sẽ dựa trên thông tin thực tế để tư vấn cấu hình, đối chiếu thiết bị và hỗ trợ khách hàng xác định phương án phù hợp trước khi đặt hàng. HOTLINE LIÊN HỆ: 09 686 55 438.

Câu hỏi thường gặp về tủ điện biến tần 2.2kW

Khi tìm hiểu và lựa chọn tủ điện biến tần 2.2kW, Tuấn Cầu Trục thấy khách hàng thường quan tâm đến khả năng tương thích với động cơ, phương thức điều khiển, chi phí đầu tư và thông tin cần chuẩn bị khi thay thế. Dưới đây là những câu hỏi thường gặp giúp bạn hiểu rõ hơn về thiết bị và lựa chọn cấu hình phù hợp với nhu cầu sử dụng thực tế.

Câu 1: Tủ điện biến tần 2.2kW dùng cho động cơ bao nhiêu HP?

Trả lời:

Biến tần 2.2kW thường được sử dụng cho động cơ có công suất tương đương khoảng 3HP. Tuy nhiên, khi lựa chọn tủ điện, cần kiểm tra thêm điện áp, dòng điện định mức, đặc tính tải và khả năng quá tải của biến tần. Không nên chỉ dựa vào công suất để xác định thiết bị có phù hợp với động cơ hay không.

Câu 2: Biến tần 2.2kW dùng điện 1 pha 220V được không?

Trả lời:

Có, nếu sử dụng biến tần có đầu vào 1 pha 220V và đầu ra phù hợp với động cơ. Một số biến tần đầu vào 1 pha 220V cung cấp đầu ra 3 pha 220V, thường dùng với động cơ 3 pha có thể đấu dây theo điện áp này. Cần kiểm tra nhãn động cơ, sơ đồ đấu dây và thông số của biến tần trước khi lắp đặt.

Câu 3: Tủ điện biến tần 2.2kW gồm những thiết bị nào?

Trả lời:

Một tủ điện biến tần 2.2kW thường gồm biến tần, aptomat bảo vệ, vỏ tủ, cầu đấu và hệ thống dây dẫn. Tùy nhu cầu điều khiển, tủ có thể bổ sung contactor, rơ le, nút nhấn, công tắc chọn chế độ, đèn báo hoặc chiết áp điều chỉnh tốc độ. Cấu hình cụ thể phụ thuộc vào sơ đồ điện và yêu cầu vận hành của từng hệ thống.

Câu 4: Tủ điện biến tần 2.2kW có điều chỉnh được tốc độ động cơ không?

Trả lời:

Có. Biến tần điều chỉnh tần số đầu ra để thay đổi tốc độ động cơ trong phạm vi cho phép. Người vận hành có thể điều chỉnh qua bàn phím biến tần, chiết áp, nút nhấn hoặc tín hiệu từ bộ điều khiển bên ngoài, tùy cấu hình. Tốc độ thực tế còn phụ thuộc vào loại động cơ, đặc tính tải và giới hạn cài đặt.

Câu 5: Giá tủ điện biến tần 2.2kW phụ thuộc vào những yếu tố nào?

Trả lời:

Giá tủ điện phụ thuộc vào thương hiệu và model biến tần, nguồn điện đầu vào, thiết bị đóng cắt và bảo vệ, vật liệu vỏ tủ, phương thức điều khiển và chi phí lắp ráp. Nếu cần thiết kế theo sơ đồ riêng, cài đặt thông số hoặc chạy thử tại công trình, tổng chi phí cũng có thể thay đổi. Để so sánh báo giá chính xác, nên đối chiếu danh mục thiết bị và phạm vi công việc giữa các phương án.

Câu 6: Khi thay tủ điện biến tần 2.2kW cần cung cấp thông tin gì?

Trả lời:

Để được tư vấn đúng cấu hình, khách hàng nên chuẩn bị:

• Ảnh tem động cơ, gồm công suất, điện áp và dòng điện định mức.
• Thông tin nguồn điện hiện có: 1 pha 220V hay 3 pha 380V.
• Loại máy hoặc cơ cấu sử dụng, đặc tính tải và yêu cầu điều chỉnh tốc độ.
• Ảnh tủ điện cũ, model biến tần và sơ đồ điện nếu có.
• Yêu cầu bổ sung về nút điều khiển, tín hiệu tự động hoặc thiết bị bảo vệ.

Tuấn Cầu Trục có thể dựa trên các thông tin này để hỗ trợ đối chiếu cấu hình, đề xuất thiết bị phù hợp và lập phương án báo giá theo nhu cầu thực tế, giúp hạn chế thay thế không cần thiết hoặc phát sinh do sai thông số.

Kết luận

Tủ điện biến tần 2.2kW cần được lựa chọn dựa trên thông số động cơ, đặc tính tải và phương thức điều khiển để đáp ứng yêu cầu vận hành thực tế. Bên cạnh công suất, thiết bị bảo vệ, cách bố trí tủ và thông số cài đặt cũng ảnh hưởng đến độ ổn định của hệ thống. Với hơn 17 năm kinh nghiệm trong lĩnh vực cầu trục và thiết bị công nghiệp, Tuấn Cầu Trục hỗ trợ tư vấn, đối chiếu cấu hình theo nhu cầu sử dụng. Hãy gửi ảnh tem động cơ, nguồn điện và loại tải để được tư vấn phương án phù hợp, dự toán chi phí rõ ràng.

TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY

🌐 Website: https://tuancautruc.com/

Hotline: 09 686 55 438

📺 Youtube: https://www.youtube.com/@tuancautruc

👍Facebook: https://www.facebook.com/tuancautruc

 Linkedin: https://www.linkedin.com/in/tuancautruc1980

 Blogspot: https://tuancautrucdl.blogspot.com/

Thông số	Giá trị tham khảo
Công suất biến tần	2.2kW ≈ 3HP
Điện áp đầu vào	1 pha 220V hoặc 3 pha 380V
Tần số đầu ra	0–50Hz
Đơn vị cung cấp	Tuấn Cầu Trục
