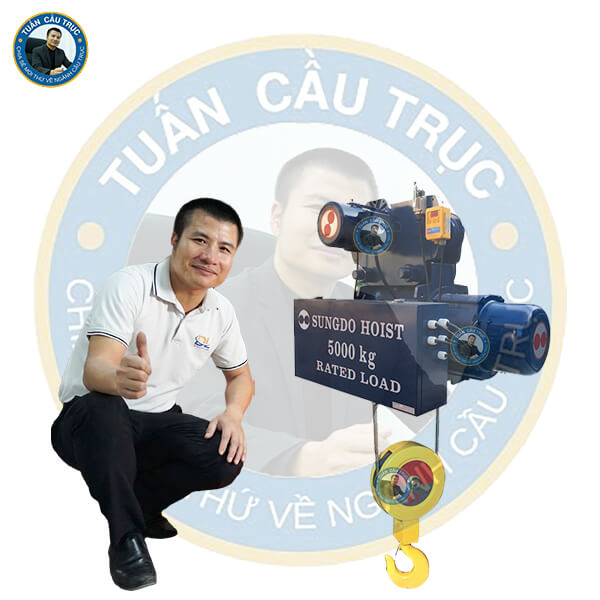

Pa lăng Sungdo dầm đơn 5 tấn là thiết bị nâng hạ công nghiệp được nhiều xưởng sản xuất tại Việt Nam tin dùng nhờ độ bền cao và chi phí vận hành hợp lý. Tôi đã làm việc với dòng thiết bị này suốt 15 năm qua, từ tư vấn, lắp đặt đến bảo trì định kỳ tại hàng trăm công trình trên cả nước.
Trong bài viết này, Tuấn Cầu Trục muốn kể những gì tôi đã thấy, đã học và đôi khi đã chứng kiến hậu quả của việc chọn sai thiết bị. Với những thông tin sau, hy vọng rằng khi bạn đứng trước quyết định mua một chiếc pa lăng Sungdo, bạn hiểu mình đang chọn gì, vì sao, và khi nào thì không nên chọn nó.
Pa lăng Sungdo dầm đơn 5 tấn là gì?
Về mặt kỹ thuật, pa lăng Sungdo dầm đơn 5 tấn là thiết bị nâng hạ sử dụng điện năng, có tải trọng định mức tối đa 5.000 kg. Sản phẩm được sản xuất bởi hãng Sungdo Hoist (Hàn Quốc). Thiết bị này được thiết kế để treo và di chuyển phía dưới cánh dầm chữ I hoặc dầm hộp đơn, kết hợp cùng hệ thống tủ điện và ray dẫn hướng để tạo thành một bộ cầu trục hoàn chỉnh.
Ở mức tải trọng 5 tấn, việc lựa chọn dòng dầm đơn mang lại những đặc điểm kỹ thuật sau:
- Về kết cấu: Thiết bị có cấu tạo gọn nhẹ hơn so với dòng dầm đôi, giúp giảm áp lực tải trọng bản thân lên hệ thống dầm biên và cột đỡ nhà xưởng.
- Về lắp đặt: Quy trình lắp đặt đơn giản và nhanh chóng do pa lăng chỉ vận hành trên một đường ray duy nhất.
- Về chi phí: Đây là giải pháp tối ưu về kinh tế cho các nhà xưởng có khẩu độ trung bình, yêu cầu cường độ làm việc ở mức vừa phải.
Tuy nhiên, tôi lưu ý bạn rằng con số 5 tấn chỉ là giới hạn tải trọng định mức. Việc quyết định sử dụng pa lăng Sungdo dầm đơn hay nâng cấp lên dầm đôi cần dựa trên tần suất làm việc trong ngày và độ cao nâng hạ thực tế của nhà xưởng. Nếu nhà xưởng của bạn vận hành liên tục 3 ca hoặc cần độ ổn định tuyệt đối khi di chuyển tải trọng lớn, tôi sẽ tư vấn phương án kết cấu phù hợp hơn để đảm bảo tuổi thọ thiết bị.
Pa lăng Sungdo dầm đơn 5 tấn là gì?
Cấu tạo bên trong pa lăng Sungdo dầm đơn
Phần lớn người mua thiết bị công nghiệp nhìn vào bên ngoài: sơn có bong không, dây cáp có to không, nút bấm có chắc không. Tôi thì khác – tôi luôn muốn biết những gì ẩn bên trong vỏ máy. Vì chính những yếu tố này mới quyết định thiết bị này sẽ nâng hạ ra sao, tuổi thọ như thế nào?
Cụm động cơ (Nguồn động lực)
Thiết bị sử dụng hai hệ thống động cơ điện riêng biệt để thực hiện các nhiệm vụ khác nhau:
- Động cơ nâng hạ: Có công suất lớn, chuyên trách việc kéo và hạ hàng hóa theo phương thẳng đứng.
- Động cơ di chuyển: Dẫn động cụm bánh xe để thiết bị chạy dọc theo dầm thép. Cả hai loại động cơ này đều do Sungdo sản xuất với lớp cách điện cao cấp, khả năng chịu nhiệt tốt và vận hành với độ ồn thấp, đảm bảo hiệu suất làm việc liên tục trong môi trường công nghiệp.
Cụm hộp giảm tốc (Hệ thống truyền động)
Đây là bộ phận trung gian kết nối giữa trục động cơ và tang cuốn cáp. Hộp giảm tốc có chức năng giảm tốc độ vòng quay từ động cơ để tăng mô-men xoắn, tạo ra lực kéo đủ lớn để nâng tải trọng 5.000 kg một cách ổn định. Hệ thống bánh răng bên trong được chế tạo từ thép hợp kim qua xử lý nhiệt luyện cường độ cao, giúp các bề mặt răng chống mài mòn và kéo dài tuổi thọ vận hành.
Cụm khung và bánh xe (Kết cấu đỡ và di chuyển)
Đây là bộ phận chịu lực trực tiếp từ tải trọng nâng, đóng vai trò tạo ra sự ổn định cho toàn bộ thiết bị khi vận hành trên hệ thống dầm biên.
- Khung pa lăng: Được gia công từ thép tấm dày có khả năng chịu lực nén và lực xoắn cao, đóng vai trò là bệ đỡ vững chắc cho toàn bộ các thiết bị bên trong.
- Bánh xe di chuyển: Hệ thống gồm 4 bánh xe bằng thép hợp kim đặc biệt. Biên dạng bánh xe được thiết kế để ôm sát cánh dầm chữ I, giúp pa lăng di chuyển thẳng hướng, không bị rung lắc hoặc bám ray sai lệch khi đang mang tải.
Hệ thống an toàn và điều khiển
Đây là cụm thiết bị quan trọng nhất để bảo vệ con người và hàng hóa:
- Phanh điện từ: Được lắp trực tiếp trên trục động cơ nâng. Phanh hoạt động theo cơ chế tự động: nhả ra khi có dòng điện và kẹp chặt lại ngay khi ngắt điện hoặc gặp sự cố mất điện đột ngột để giữ tải an toàn.
- Hệ thống điều khiển: Gồm tủ điện tích hợp các thiết bị đóng ngắt (khởi động từ), rơ le bảo vệ quá tải và tay bấm điều khiển (có dây hoặc từ xa).
- Các thiết bị hỗ trợ khác: Bao gồm dây cáp thép chuyên dụng, cụm móc cẩu có khóa an toàn, công tắc hành trình giới hạn điểm nâng hạ và bộ cảm biến giới hạn tải trọng.
Điểm mà tôi đánh giá cao ở thiết bị Sungdo là sự tích hợp đồng bộ các cảm biến an toàn. Điều này không chỉ bảo vệ hàng hóa khỏi các va chạm vật lý mà còn giúp giảm thiểu hỏng hóc cho các chi tiết cơ khí do vận hành sai quy trình.
Cấu tạo bên trong pa lăng Sungdo dầm đơn
Thông số kỹ thuật pa lăng Sungdo dầm đơn 5 tấn
Nói đến thông số kỹ thuật, nhiều người sẽ nghĩ đến những con số khô khan, khó hiểu, khó giải thích. Nhưng với tôi, đây lại là phần thú vị nhất. Bởi mỗi con số phản ảnh một câu chuyện về giới hạn và khả năng của thiết bị. Dưới đây là bảng thông số chuẩn cho dòng pa lăng Sungdo 5 tấn tiêu chuẩn:
| Thông số kỹ thuật | Giá trị tiêu chuẩn |
| Mã sản phẩm | SM5 – H6 (12) – MH/ ML;
SM5 – L6 (12) – MH/ ML. |
| Tải trọng nâng định mức | 5.000 kg (5 tấn) |
| Chiều cao nâng | 6m / 12m |
| Tốc độ nâng đơn tốc | 4,7 m/phút |
| Tốc độ di chuyển ngang (xe con điện) | 20 m/phút |
| Công suất động cơ nâng | 5,5 x 6 kW x P |
| Công suất động cơ di chuyển | 0,75 x 4 kW x P |
| Nguồn điện | 380V / 3 pha / 50 Hz |
| Cấp độ làm việc (FEM) | M4 – M5 |
| Kích thước cánh dầm phù hợp | 100 – 300 mm |
| Đường kính cáp thép | 16 mm |
| Hệ số an toàn cáp | 5:1 (tối thiểu) |
| Trọng lượng bản thân (xe con điện) | 185 – 260 kg |
| Cấp bảo vệ IP | IP54 (tiêu chuẩn) / IP65 (tùy chọn) |
| Tiêu chuẩn sản xuất | FEM 1.001 / ISO 4301 |
| Nhiệt độ vận hành | -10°C đến +40°C |
Lưu ý kỹ thuật quan trọng: Cấp làm việc M4–M5 tương đương 125.000–250.000 chu kỳ nâng hạ trong vòng đời thiết bị. Nếu xưởng bạn vận hành 3 ca, mỗi ca nâng hạ 50 lần, bạn đang tiêu thụ khoảng 54.750 chu kỳ mỗi năm. Nghĩa là máy có thể đến giới hạn thiết kế sau 2,3–4,5 năm. Bạn nên nắm rõ điều này để lựa chọn thiết bị phù hợp nhất.
Nguyên lý hoạt động pa lăng Sungdo – tại sao một cỗ máy điện lại nâng được 5.000 kg
Để dễ hình dung cách vận hành thiết bị, tôi hay ví: hãy tưởng tượng bạn đang dùng ròng rọc kép để kéo một vật nặng – mỗi lần qua thêm một ròng rọc, lực cần thiết giảm đi một nửa nhưng quãng đường dây cần kéo tăng lên gấp đôi.
Tương tự như vậy, pa lăng cáp điện Sungdo vận hành dựa trên quá trình chuyển hóa điện năng thành cơ năng thông qua hệ thống truyền động cơ khí khép kín. Quy trình này được chia thành các giai đoạn kỹ thuật cụ thể như sau:
Giai đoạn 1: Kích hoạt động cơ và giải phóng phanh
Khi người vận hành nhấn nút trên tay bấm, dòng điện 3 pha được cấp đồng thời cho cuộn dây của motor nâng và cuộn hút của phanh điện từ. Tại thời điểm này, lực từ trường sẽ thắng lực lò xo để kéo đĩa phanh rời khỏi trục động cơ, cho phép motor bắt đầu quay tự do.
Giai đoạn 2: Truyền động và khuếch đại mô-men xoắn qua hộp số
Động cơ quay với tốc độ cao nhưng lực kéo trực tiếp thấp. Trục động cơ truyền chuyển động vào hộp giảm tốc, nơi hệ thống các bánh răng trung gian thực hiện nhiệm vụ giảm tốc độ vòng quay và tăng mô-men xoắn (lực kéo) lên gấp nhiều lần. Đây là cơ chế cốt lõi giúp thiết bị có đủ năng lực để nhấc tải trọng 5.000 kg.
Giai đoạn 3: Cuốn cáp và nâng hạ tải trọng
Trục ra của hộp giảm tốc truyền động trực tiếp cho tang cuốn cáp. Khi tang quay, dây cáp thép sẽ được cuốn vào hoặc nhả ra khỏi các rãnh kỹ thuật trên bề mặt tang. Chuyển động quay của tang cuốn thông qua hệ thống cáp sẽ kéo cụm móc cẩu di chuyển theo phương thẳng đứng.
Giai đoạn 4: Tăng tải thông qua hệ thống ròng rọc
Pa lăng 5 tấn thường sử dụng hệ thống bội suất cáp (thường là loại 4/1 hoặc 2/1). Việc sử dụng cụm ròng rọc động tại móc cẩu giúp giảm lực kéo trực tiếp lên dây cáp và động cơ, đảm bảo thiết bị vận hành bền bỉ và ổn định hơn dưới mức tải lớn.
Giai đoạn 5: Kiểm soát giới hạn và an toàn vận hành
Trong suốt quá trình hoạt động, các thiết bị bảo vệ luôn ở trạng thái sẵn sàng:
- Công tắc hành trình: Tự động ngắt nguồn điện khi móc cẩu chạm tới giới hạn cao nhất hoặc thấp nhất để tránh va chạm cơ khí.
- Bộ bảo vệ quá tải: Cảm biến sẽ ngắt tín hiệu điều khiển nếu trọng lượng hàng hóa vượt quá 100% đến 110% tải trọng định mức.
- Cơ chế dừng an toàn: Khi người vận hành buông nút bấm, phanh điện từ sẽ lập tức kẹp chặt trục động cơ dưới tác dụng của lực lò xo, giữ tải trọng đứng yên tại chỗ.
Nguyên lý hoạt động pa lăng Sungdo
Phân loại pa lăng Sungdo dầm đơn 5 tấn – đừng nhầm mã máy khi đặt hàng
Đây là điều tôi thấy gây nhầm lẫn nhiều nhất khi khách hàng đặt hàng. Sungdo không chỉ có duy nhất một loại pa lăng 5 tấn. Để đa dạng nhu cầu, Sungdo thiết kế nhiều phiên bản với các cấu hình khác nhau.
Bạn đọc cần lưu ý các biến thể này, bởi chọn sai có thể dẫn đến chi phí phát sinh hoặc máy không phù hợp với điều kiện làm việc thực tế.
Bảng tổng hợp các tiêu chí phân loại pa lăng Sungdo
| Tiêu chí phân loại | Các phiên bản phổ biến | Đặc điểm và ứng dụng |
| Theo khả năng di chuyển | Pa lăng cố định | Chỉ nâng hạ tại một điểm, dùng cho trạm bốc xếp hoặc vị trí đúc rót cố định. |
| Pa lăng di chuyển | Có động cơ chạy dầm, di chuyển linh hoạt dọc theo chiều dài nhà xưởng. | |
| Theo chiều cao nâng | Dòng tiêu chuẩn (6m) | Phù hợp cho nhà xưởng thông thường có độ cao ray từ 7m đến 8m. |
| Dòng nâng cao (9m – 18m) | Tang cuốn lớn hơn, dùng cho nhà máy có tầng hầm hoặc hố móng sâu. | |
| Theo chế độ làm việc | Tiêu chuẩn (ISO M4) | Phù hợp xưởng cơ khí, kho hàng có tần suất làm việc trung bình. |
| Hạng nặng (ISO M5/M6) | Motor tản nhiệt tốt, dùng cho nhà máy thép, đúc hoạt động liên tục 3 ca. | |
| Theo cấu hình không gian | Loại tiêu chuẩn | Treo dưới bụng dầm, phù hợp nhà xưởng có không gian trần thông thoáng. |
| Loại trần thấp | Thiết kế móc cẩu sát dầm, tối ưu chiều cao nâng cho xưởng có trần thấp. | |
| Theo tốc độ nâng hạ | Loại 1 cấp tốc độ | Cấu tạo đơn giản, chi phí thấp, dùng nâng hạ vật liệu thô, hàng thông thường. |
| Loại 2 cấp tốc độ | Có tốc độ nhanh và chậm (vi sai), dùng để lắp khuôn hoặc đặt máy chính xác. | |
| Theo môi trường vận hành | Môi trường thông thường | Cấu hình tiêu chuẩn, dùng trong nhà xưởng khô ráo, không có hóa chất. |
| Môi trường đặc biệt | Các dòng chống cháy nổ, chống ăn mòn hoặc phòng sạch (dược phẩm, thực phẩm). |
Lưu ý kỹ thuật khi lựa chọn:
Tôi đặc biệt lưu ý người dùng khi chọn pa lăng Sungdo 5 tấn cần chú ý các điểm chính như sau:
- Môi trường làm việc: Nếu xưởng của bạn có nhiều hơi ẩm hoặc hóa chất ăn mòn, cần yêu cầu dòng có sơn Epoxy và cáp thép mạ kẽm để tránh gỉ sét.
- Độ chính xác: Đối với các công việc lắp ráp cơ khí chính xác, tôi khuyên bạn nên chọn loại 2 cấp tốc độ để kiểm soát vị trí đặt tải trọng an toàn hơn.
- Không gian lắp đặt: Trường hợp khoảng cách từ đỉnh dầm đến trần nhà quá hẹp, dòng pa lăng trần thấp là giải pháp bắt buộc để tận dụng tối đa hành trình nâng.
Ưu điểm của pa lăng Sungdo 5 tấn – những gì tôi đã kiểm chứng qua thực tế
Với một người làm nghề lâu năm, tôi không bao giờ đánh giá thiết bị chỉ qua catalog. Tôi đánh giá thực tế qua những lần trực tiếp đến xưởng bảo dưỡng, qua những cuộc gọi của khách hàng khi cần hỗ trợ.
Dưới đây là những gì tôi đánh giá cao về một bộ pa lăng Sungdo dầm đơn 5 tấn:
Độ bền cơ khí và tuổi thọ linh kiện cao
Hệ thống bánh răng và trục truyền động được chế tạo từ thép hợp kim cường độ cao, giúp thiết bị có tỷ lệ hỏng hóc ngoài kế hoạch rất thấp. Thực tế tại các nhà xưởng tôi đang bảo trì, dòng pa lăng này hoạt động ổn định trong thời gian dài mà chỉ cần thay thế các vật tư tiêu hao thông thường.
Hệ thống phanh điện từ có độ chính xác tuyệt đối
Phanh điện từ của Sungdo có thời gian phản hồi cực nhanh, giúp tải trọng dừng lại ngay lập tức khi người vận hành buông nút bấm. Ở mức tải 5.000 kg, khả năng triệt tiêu quán tính của phanh là yếu tố then chốt giúp đảm bảo an toàn cho con người và ngăn ngừa rủi ro rơi tải.
Vận hành êm ái và tiếng ồn thấp
Nhờ công nghệ gia công bánh răng chính xác và sự đồng bộ trong lắp ráp, độ ồn khi thiết bị mang tải đầy chỉ dao động trong khoảng 65 – 72 dB. Tiếng ồn thấp không chỉ tạo môi trường làm việc tốt hơn mà còn là minh chứng cho việc các chi tiết cơ khí ít bị mài mòn và ma sát thừa.
Khả năng tích hợp biến tần linh hoạt
Thiết bị cho phép lắp đặt thêm biến tần để điều chỉnh dải tốc độ nâng hạ và di chuyển ngang một cách mượt mà. Tính năng này giúp giảm hiện tượng rung lắc tải trọng khi khởi động hoặc dừng lại, đặc biệt cần thiết cho các công việc lắp ráp cơ khí chính xác.
Phụ tùng thay thế sẵn có tại Việt Nam
Các linh kiện như dây cáp, hướng cáp, má phanh hay động cơ của Sungdo luôn có sẵn trong kho tại Việt Nam. Điều này giúp rút ngắn thời gian sửa chữa xuống dưới 48 giờ, đảm bảo dây chuyền sản xuất của bạn không bị gián đoạn lâu khi có sự cố kỹ thuật.
Thiết kế thuận tiện cho bảo trì định kỳ
Hệ thống hộp số, cụm phanh và tủ điện được bố trí khoa học, dễ tiếp cận để kiểm tra hoặc thay dầu. Người thợ bảo trì có thể điều chỉnh khe hở phanh hoặc kiểm tra đấu nối điện mà không cần tháo rời toàn bộ động cơ, giúp tiết kiệm thời gian và chi phí bảo dưỡng.
Tài liệu kỹ thuật và hỗ trợ chuyên nghiệp
Sản phẩm đi kèm sơ đồ điện và hướng dẫn vận hành rõ ràng, giúp đội ngũ kỹ thuật tại nhà xưởng dễ dàng nắm bắt quy trình sử dụng. Đồng thời, đội ngũ kỹ sư được đào tạo bài bản từ hãng luôn sẵn sàng hỗ trợ xử lý các bài toán kỹ thuật phức tạp cho khách hàng.
Ưu điểm của pa lăng Sungdo 5 tấn
Nhược điểm của pa lăng Sungdo 5 tấn – góc nhìn thẳng thắn từ người trong cuộc
Bất kỳ ai nói thiết bị của họ không có nhược điểm đều đang bán hàng, không phải tư vấn. Tôi chọn cách thứ hai.
Chi phí đầu tư ban đầu cao hơn các dòng phổ thông
So với các dòng pa lăng có xuất xứ từ Trung Quốc, pa lăng Sungdo 5 tấn có giá thành cao hơn khoảng 25% – 45%. Đối với những doanh nghiệp có ngân sách hạn chế hoặc nhà xưởng vận hành với tần suất rất thấp, việc chênh lệch chi phí này là một yếu tố cần cân nhắc kỹ về mặt tài chính.
Giới hạn về cường độ làm việc liên tục
Dòng pa lăng dầm đơn Sungdo thường được thiết kế ở chế độ làm việc trung bình (cấp M4 – M5). Nếu nhà xưởng của bạn hoạt động liên tục 3 ca với chu kỳ nâng hạ dày đặc và khắc nghiệt, thiết bị này có thể bị quá nhiệt. Trong trường hợp đó, tôi sẽ tư vấn bạn chuyển sang dòng pa lăng dầm đôi hoặc các dòng chuyên dụng cấp M6 – M7 để đảm bảo tuổi thọ.
Tốc độ nâng hạ thấp hơn các dòng tải trọng nhỏ
Ở tải trọng 5.000 kg, tốc độ nâng tiêu chuẩn của thiết bị chỉ dao động từ 3.5 – 5 m/phút (thấp hơn nhiều so với tốc độ 8 – 10 m/phút của dòng 1 – 2 tấn). Đây là đặc tính kỹ thuật nhằm đảm bảo lực kéo và an toàn. Nếu quy trình sản xuất của bạn đòi hỏi chu kỳ nâng hạ cực nhanh để kịp tiến độ, chúng ta cần tính toán lại công suất motor hoặc phương án nâng hạ khác.
Yêu cầu khắt khe về ổn định nguồn điện
Động cơ pa lăng 5 tấn tiêu thụ dòng khởi động khá lớn. Nếu điện áp tại khu vực nhà xưởng dao động quá 10%, hệ thống phanh điện từ có thể hoạt động không chính xác và tuổi thọ cuộn dây motor sẽ giảm nhanh. Tại những nơi điện lưới yếu, việc đầu tư thêm hệ thống ổn áp hoặc biến tần là điều cần thiết để bảo vệ thiết bị.
Nhược điểm của pa lăng Sungdo 5 tấn
Ứng dụng thực tế – những nơi pa lăng Sungdo 5 tấn đang làm việc tốt nhất
Tôi đánh giá pa lăng Sungdo dầm đơn 5 tấn không phải là thiết bị quốc dân cho tất cả mọi nhà xưởng. Sản phẩm chỉ phát huy hiệu quả tối đa khi được lắp đặt đúng môi trường, đúng nhu cầu sử dụng.
Trong phần này, tôi thông tin về những môi trường tôi đã trực tiếp khảo sát và thấy pa lăng 5 tấn này thực sự phát huy tối đa:
Công nghiệp cơ khí chế tạo và khuôn mẫu
Đây là lĩnh vực sử dụng pa lăng 5 tấn phổ biến nhất để nâng hạ phôi thép, cụm máy và khuôn dập. Đặc biệt, đối với các xưởng cơ khí chính xác, việc sử dụng dòng pa lăng này giúp rút ngắn đáng kể thời gian thay khuôn và gá đặt chi tiết lên máy gia công, từ đó nâng cao năng suất tổng thể của dây chuyền.
Nhà máy sản xuất và kinh doanh sắt thép
Thiết bị đáp ứng tốt nhu cầu nâng hạ các loại thép cuộn, thép tấm và thép hình có trọng lượng từ 2.000 kg đến 5.000 kg. Trong môi trường này, tôi lưu ý bạn nên chọn loại có cấp bảo vệ motor phù hợp để chống lại bụi kim loại và nhiệt độ cao, đảm bảo thiết bị vận hành bền bỉ.
Ngành đóng tàu và sửa chữa tàu thủy
Tại các xưởng đóng tàu, pa lăng 5 tấn thường được lắp đặt tại khu vực phân xưởng phụ trợ để nâng hạ cụm máy chính, hệ thống bơm và các module thiết bị. Đây là giải pháp tiết kiệm không gian và chi phí so với việc sử dụng các loại cần trục hạng nặng không cần thiết.
Lắp ráp và bảo dưỡng ô tô, xe tải nặng
Trong các xưởng dịch vụ hoặc nhà máy lắp ráp, thiết bị chuyên dùng để nâng hạ động cơ, hộp số và khung gầm xe. Chế độ tốc độ kép (Dual Speed) của Sungdo đặc biệt hữu ích khi thực hiện các thao tác hạ động cơ vào khung xe yêu cầu độ chính xác cao đến từng milimet.
Kho bãi và Logistics công nghiệp
Đối với các loại hàng hóa siêu trường, siêu trọng hoặc pallet hàng nặng vượt quá tầm nâng của xe nâng thông thường, pa lăng 5 tấn là lựa chọn thay thế hoàn hảo. Thiết bị giúp tận dụng tối đa chiều cao xếp chồng trong kho và đảm bảo an toàn hơn khi di chuyển hàng nặng trong không gian hẹp.
Nhà máy vật liệu xây dựng và xi măng
Pa lăng thường được lắp cố định trên các dầm bảo dưỡng để phục vụ việc thay thế linh kiện máy nghiền, máy trộn hoặc các thiết bị quay định kỳ. Với tải trọng 5 tấn, thiết bị này đủ năng lực xử lý hầu hết các bộ phận cần thay thế trong quy trình bảo trì máy móc ngành vật liệu.
Ứng dụng thực tế – những nơi pa lăng Sungdo 5 tấn đang làm việc tốt nhất
Danh sách doanh nghiệp tiêu biểu phù hợp ứng dụng sản phẩm
Dưới đây là danh sách các đơn vị theo từng nhóm ngành mà tôi đánh giá việc triển khai hệ thống pa lăng Sungdo 5 tấn sẽ mang lại hiệu quả vận hành vượt trội:
| Nhóm ngành | Tên đơn vị | Mã số thuế | Địa chỉ |
| Khuôn mẫu & Cơ khí | Công ty TNHH Công nghệ Chế tạo Khuôn mẫu An Phát | 2301262531 | Khu phố Ngư Đại, phường Đại Xuân, thị xã Quế Võ, tỉnh Bắc Ninh |
| Công ty TNHH Công nghệ Khuôn mẫu Zhengwei | 2301330534 | Thôn Long Khám, xã Việt Đoàn, huyện Tiên Du, tỉnh Bắc Ninh | |
| Sắt thép & Kim loại | Công ty TNHH Sản xuất Thương mại Thép Hùng Anh Phát | 0317640538 | 262A Quốc lộ 1A, phường Bình Hưng Hòa B, quận Bình Tân, TP. Hồ Chí Minh |
| Công ty Cổ phần Thương mại Dịch vụ Sắt thép Kim Anh | 3703096702 | Số 615 đường Phạm Ngọc Thạch, khu phố 3, phường Phú Mỹ, TP. Thủ Dầu Một, tỉnh Bình Dương | |
| Đóng tàu & Hàng hải | Công ty TNHH Đóng tàu Sài Gòn Duy Long | 3301728912 | Thôn La Ỷ, phường Phú Thượng, TP. Huế, tỉnh Thừa Thiên – Huế |
| Công ty TNHH Cung ứng Tàu biển Thiên Thành | 4201982586 | Ô 2, lô 45, đường Lê Văn Hưu, xã Phước Đồng, TP. Nha Trang, tỉnh Khánh Hòa | |
| Logistics & Vận tải | Công ty Cổ phần Thương mại và Xuất nhập khẩu TH Group | 2500626007 | Số nhà 2612 khu đô thị Grand City, phường Phúc Yên, tỉnh Vĩnh Phúc |
| Công ty TNHH Quốc tế Phương Nam (Dịch vụ Hải quan) | 0303078809 | Lầu 4, tòa nhà 772EFG Sư Vạn Hạnh, phường 12, quận 10, TP. Hồ Chí Minh | |
| Vật liệu xây dựng | Công ty Cổ phần Bê tông nhựa DVH | 2301253544 | Số 55 Ngô Gia Tự, phường Thị Cầu, TP. Bắc Ninh, tỉnh Bắc Ninh |
| Công ty TNHH Sản xuất Thương mại Dịch vụ Tư vấn Xây dựng Gạch Block | 031877851 | 135 đường số 4, khu phố 6, phường Trường Thạnh, TP. Thủ Đức, TP. Hồ Chí Minh |
So sánh pa lăng Sungdo 5 tấn với các thương hiệu cạnh tranh
Thay vì chỉ nhìn thấy một phần, tôi sẽ đưa ra bức tranh toàn cảnh so sánh các sản phẩm pa lăng 5 tấn phổ thông trên thị trường hiện nay. Phần so sánh của tôi sẽ được xây dựng dựa trên 5 tiêu chí quan trọng nhất: chất lượng vật liệu, độ bền, giá thành, chi phí bảo trì và mức độ phổ biến tại Việt Nam.
Tôi sẽ so sánh Sungdo với ba nhóm thương hiệu chính: pa lăng giá rẻ (Trung Quốc), pa lăng tầm trung (Hàn Quốc, Đài Loan khác) và pa lăng cao cấp châu Âu.
Bảng so sánh tổng hợp
| Tiêu chí | Pa lăng Trung Quốc | Pa lăng Sungdo | Pa lăng châu Âu |
| Giá bán 5 tấn | 40-50 triệu | 80-90 triệu | 200-300 triệu |
| Vật liệu | Thép tái chế | Thép hợp kim nguyên chất | Thép hợp kim đặc biệt |
| Hệ thống cáp | Cáp đơn 20-22mm | Cáp kép 16mm x 2 | Đơn/kép tùy model |
| Độ bền | 2-4 năm | 8-12 năm | 15-20 năm |
| Phụ tùng thay thế | Dễ tìm, nhiều loại | Dễ tìm, chính hãng | Khó tìm, đặt hàng lâu |
| Phù hợp với | Xưởng nhỏ, tần suất thấp | Đa số doanh nghiệp Việt Nam | Tập đoàn lớn, yêu cầu cao |
Nhận xét thực tế: Sungdo không phải là thương hiệu pa lăng tốt nhất thế giới về mặt chất lượng thuần túy. Các thương hiệu Nhật Bản như CM, Kito hay Đức như Demag có chất lượng vượt trội hơn. Tuy nhiên, khi xét trong bối cảnh thực tế của thị trường Việt Nam, Sungdo là lựa chọn cân bằng nhất. Sản phẩm này nằm ở điểm hài hòa giữa ba yếu tố: chất lượng ổn định, giá thành hợp lý và khả năng phục vụ sau bán hàng tốt.
Hướng dẫn lựa chọn và lắp đặt pa lăng Sungdo dầm đơn 5 tấn
Lựa chọn chuẩn cấu hình, lắp đặt đúng kỹ thuật quyết định tới 50% tuổi thọ và hiệu suất pa lăng. Dưới đây là các bước quan trọng tôi thực hiện khi tư vấn và thi công:
Các bước lựa chọn cấu hình phù hợp
Trước khi đặt mua, bạn cần xác định chính xác các thông số thực tế sau:
- Xác định chiều cao nâng thực tế: Bạn cần đo khoảng cách từ mặt sàn đến cánh dưới của dầm I. Chiều cao nâng của pa lăng (6m, 9m, hoặc 12m) phải lớn hơn khoảng cách này để đảm bảo móc cẩu có thể chạm sàn.
- Kiểm tra kích thước dầm biên: Pa lăng 5 tấn có trọng lượng tự thân khá lớn (khoảng 400 kg – 600 kg tùy model). Bạn phải đảm bảo dầm thép I hoặc dầm hộp có kích thước cánh dầm phù hợp với độ mở của bánh xe pa lăng (thường từ 125 mm đến 175 mm).
- Lựa chọn tốc độ nâng: Nếu công việc đòi hỏi độ chính xác cao như lắp máy, bạn nên ưu tiên chọn loại tốc độ kép. Nếu chỉ nâng hạ vật liệu thô, loại đơn tốc sẽ giúp tiết kiệm chi phí đầu tư.
Quy trình lắp đặt kỹ thuật tiêu chuẩn
Quy trình lắp đặt phải được thực hiện bởi đội ngũ thợ lành nghề và tuân thủ các bước sau:
Bước 1: Kiểm tra thiết bị trước khi đưa lên cao Trước khi nâng pa lăng lên dầm, tôi luôn cho thợ kiểm tra dầu hộp số, độ căng của cáp thép và tình trạng các rắc cắm trong tủ điện. Việc này giúp tránh tình trạng phải hạ thiết bị xuống lại nếu phát hiện lỗi nhỏ.
Bước 2: Lắp đặt pa lăng lên dầm Sử dụng thiết bị nâng phụ trợ (xe cẩu hoặc pa lăng xích) để đưa pa lăng vào vị trí cánh dưới của dầm. Điều chỉnh các vòng đệm (long đền) tại trục bánh xe để đảm bảo khe hở giữa mặt trong bánh xe và cạnh dầm đúng tiêu chuẩn kỹ thuật (thường từ 3 mm đến 5 mm mỗi bên).
Bước 3: Đấu nối điện và cài đặt giới hạn Tiến hành đấu nối nguồn điện 3 pha vào tủ điện tổng của pa lăng. Ngay sau đó, phải kiểm tra chiều quay của motor để đảm bảo đúng với nút bấm trên tay điều khiển. Quan trọng nhất là cài đặt lại công tắc hành trình để motor tự ngắt khi móc cẩu cách tang cuốn khoảng 200 mm – 300 mm.
Bước 4: Thử tải và bàn giao Đây là bước bắt buộc theo quy định an toàn. Chúng tôi thực hiện thử tải ở hai cấp độ:
- Thử tải tĩnh (125% tải định mức): Treo tải 6.250 kg tại chỗ trong 10 phút để kiểm tra độ bền của phanh và độ võng của dầm.
- Thử tải động (110% tải định mức): Vận hành nâng hạ và di chuyển với tải 5.500 kg để kiểm tra sự ổn định của toàn bộ hệ thống cơ điện.
Lưu ý sau khi lắp đặt
Sau khi hoàn tất, bạn cần yêu cầu đơn vị lắp đặt cung cấp đầy đủ hồ sơ kiểm định an toàn từ cơ quan chức năng. Đồng thời, tôi khuyên bạn nên đào tạo sơ bộ cho công nhân về cách sử dụng nút dừng khẩn cấp và cách nhận biết các âm thanh bất thường từ hộp số trong những ngày đầu vận hành.
Hướng dẫn lựa chọn và lắp đặt pa lăng Sungdo dầm đơn 5 tấn
Lịch bảo dưỡng pa lăng Sungdo 5 tấn thực chiến – bảng tôi tự xây dựng qua 15 năm
Thay vì lựa chọn sản phẩm cấu hình cao nhất, giá tiền đắt nhất, hãy chọn thiết bị phù hợp với tần suất nâng hạ và lên kế hoạch bảo trì, bảo dưỡng phù hợp. Dưới đây là lịch bảo dưỡng tiêu chuẩn tôi thường áp dùng cho dòng pa lăng Sungdo 5 tấn vận hành cấp M4:
| Hạng mục bảo dưỡng | Tần suất | Tiêu chuẩn chấp nhận |
| Kiểm tra cáp thép (gãy sợi, mòn, kẹt) | Hàng tuần | Thay nếu gãy ≥ 3 sợi/bước xoắn |
| Kiểm tra móc (biến dạng, nứt, chốt khóa) | Hàng tuần | Thay nếu mở rộng ≥ 5% so với gốc |
| Tra mỡ vào các khớp xoay | 2 tuần/lần | Mỡ lithium EP2 |
| Kiểm tra khe hở phanh điện từ | Hàng tháng | Khe hở 0,2–0,5mm |
| Kiểm tra mức dầu hộp số | 3 tháng/lần | Dầu gear ISO VG 220 |
| Thay dầu hộp số | 12 tháng | Hoặc 2.000 giờ vận hành |
| Kiểm tra tình trạng bánh lăn xe con | 3 tháng/lần | Thay nếu mòn > 2mm |
| Kiểm tra tổng thể hệ điện | 6 tháng/lần | Tiếp xúc công tắc, dây dẫn |
| Kiểm tra chức năng limit switch | 6 tháng/lần | Dừng đúng vị trí, ±50mm |
| Đại tu tổng thể | 2 năm | Mời kỹ thuật hãng |
Câu hỏi thường gặp từ khách hàng về pa lăng Sungdo dầm đơn 5 tấn
Khi tư vấn trực tiếp với khách hàng, tôi không muốn chỉ đưa lý thuyết khô khan, tôi muốn đưa ra tình huống và cách giải quyết cụ thể. Dưới đây là những giải đáp kỹ thuật thực tế về pa lăng Sungdo dầm đơn 5 tấn để giúp bạn vận hành thiết bị này an toàn nhất.
Câu 1: Pa lăng Sungdo 5 tấn dùng được bao lâu?
Trả lời:
Câu trả lời thực tế của tôi: trong điều kiện vận hành đúng cấp M4–M5 và bảo dưỡng đều đặn theo lịch, tuổi thọ thực tế thường đạt 10–15 năm trước khi cần đại tu lớn. Tôi đang bảo dưỡng định kỳ một chiếc Sungdo 5 tấn tại Bắc Ninh đã hoạt động 11 năm – hộp số và motor vẫn trong tình trạng tốt, chỉ đã thay cáp 2 lần và bộ phanh 1 lần.
Câu 2: Có thể dùng pa lăng 5 tấn để nâng 6 tấn trong trường hợp khẩn cấp không?
Trả lời:
Không, và tôi muốn giải thích tại sao câu hỏi này nguy hiểm hơn vẻ ngoài của nó. Hệ thống bảo vệ quá tải sẽ ngắt máy ở mức 110% tải định mức – tức khoảng 5.500 kg. Nhưng trước khi hệ thống bảo vệ kịp phản ứng, cáp, móc và hộp số đã chịu ứng suất vượt thiết kế.
Làm điều này thường xuyên sẽ tích lũy mỏi vật liệu và gây hỏng hóc đột ngột sau đó, đôi khi sau nhiều tháng. Nếu cần nâng 6 tấn, hãy mua pa lăng 6,3 tấn hoặc 8 tấn.
Câu 3: Tôi nên chọn pa lăng dầm đơn hay dầm đôi ở mức 5 tấn?
Trả lời:
Nếu cường độ trung bình (1–2 ca/ngày), không yêu cầu định vị cực chính xác và nhà xưởng có kết cấu thép tiêu chuẩn → dầm đơn hoàn toàn đủ. Nếu làm việc liên tục 3 ca, cần độ chính xác cao hoặc nhịp dầm lớn (>15m) → dầm đôi sẽ là lựa chọn phù hợp hơn.
Câu 4: Có cần giấy phép hay kiểm định không?
Trả lời:
Theo quy định hiện hành tại Việt Nam (QCVN 7:2012/BLĐTBXH và các thông tư liên quan), thiết bị nâng có tải trọng từ 1 tấn trở lên phải được kiểm định kỹ thuật an toàn trước khi đưa vào sử dụng và kiểm định định kỳ hàng năm bởi đơn vị kiểm định được Bộ Lao động – Thương binh và Xã hội cấp phép. Đây là nghĩa vụ pháp lý, không phải tùy chọn. Khi mua thiết bị qua Tuấn Cầu Trục, chúng tôi hỗ trợ toàn bộ quy trình đăng ký và kiểm định lần đầu.
Câu 5: Thời gian lắp đặt pa lăng 5 tấn mất bao lâu?
Trả lời:
Nếu dầm đỡ đã sẵn sàng và nguồn điện đã được kéo đến vị trí, việc lắp đặt và chạy thử một pa lăng 5 tấn thông thường mất từ 4–8 giờ làm việc cho đội kỹ thuật 2 người có kinh nghiệm. Nếu cần lắp cả hệ thống dầm chạy, thời gian sẽ kéo dài hơn tùy quy mô công trình.
Câu 6: Nên chọn tay bấm điều khiển có dây hay điều khiển từ xa?
Trả lời:
Đối với tải trọng lớn như 5 tấn, tôi luôn khuyên khách hàng nên lắp thêm điều khiển từ xa để người vận hành có thể đứng ở khoảng cách an toàn, quan sát góc nhìn rộng hơn. Tuy nhiên, bạn vẫn nên giữ lại tay bấm có dây để dự phòng trường hợp điều khiển từ xa hết pin hoặc gặp sự cố nhiễu sóng, tránh làm gián đoạn công việc.
Câu hỏi thường gặp về pa lăng Sungdo dầm đơn 5 tấn
Báo giá pa lăng Sungdo dầm đơn 5 tấn và các yếu tố cấu thành chi phí
Trong ngành nâng hạ, chúng tôi thường không có một báo giá chung cho mỗi bộ pa lăng. Giá sản phẩm thường thay đổi theo cấu hình kỹ thuật cụ thể.
Các yếu tố ảnh hưởng trực tiếp đến giá thành
Dưới đây là các yếu tố chính ảnh hưởng trực tiếp đến đơn giá của một bộ pa lăng Sungdo dầm đơn 5 tấn:
- Chiều cao nâng hạ: Các mức tiêu chuẩn là 6m, 9m, 12m. Chiều cao nâng càng lớn, tang cuốn cáp phải thiết kế dài hơn và lượng cáp thép sử dụng nhiều hơn, làm tăng chi phí vật tư.
- Tần suất nâng hạ (Chế độ làm việc): Đây là yếu tố quan trọng nhưng thường bị bỏ qua. Nếu nhà xưởng vận hành với tần suất cao (nâng hạ liên tục nhiều lần trong giờ), thiết bị cần được trang bị motor có chế độ làm việc cao hơn (ISO M5 thay vì M4) và hệ thống tản nhiệt tốt hơn. Chi phí cho các dòng chịu tải nặng này luôn cao hơn dòng tiêu chuẩn.
- Cấu hình không gian: Dòng pa lăng tiêu chuẩn treo dưới dầm có giá thấp nhất. Dòng pa lăng thấp phục vụ xưởng trần thấp có kết cấu khung xe con đặc biệt nên giá thành cao hơn từ 15% – 20%.
- Tốc độ vận hành: Loại 2 cấp tốc độ (nâng nhanh/hạ chậm) hoặc lắp thêm biến tần để khởi động êm sẽ có giá cao hơn loại đơn tốc.
Báo giá pa lăng Sungdo dầm đơn 5 tấn
Bảng báo giá tham khảo pa lăng Sungdo 5 tấn (Model SM5)
Để bạn đọc hình dung qua về chi phí đầu tư một pa lăng cáp điện 5 tấn, tôi đưa ra bảng giá tham khảo như sau:
| Model thiết bị | Tải trọng | Chiều cao nâng | Tốc độ nâng | Đơn giá tham khảo (VNĐ) |
| SM5-H6-MH | 5.000 kg | 6 m | 4.7 m/phút | 96.037.000 |
| SM5-H6-ML | 5.000 kg | 6 m | 4.7 m/phút | 96.037.000 |
| SM5-H12-MH | 5.000 kg | 12 m | 4.7 m/phút | 116.081.000 |
| SM5-H12-ML | 5.000 kg | 12 m | 4.7 m/phút | 116.081.000 |
Lưu ý: Bảng giá dưới đây mang tính chất tham khảo tại thời điểm hiện tại, đơn giá thực tế phụ thuộc vào tỷ giá và các phụ kiện đi kèm. Chi phí chưa bao gồm: Thuế VAT, phí vận chuyển đến chân công trình, chi phí lắp đặt trên dầm và phí kiểm định an toàn thiết bị lần đầu.
Quy trình nhận báo giá tại Tuancautruc.com
Để nhận báo giá chính xác và nhanh nhất cho một bộ pa lăng Sungdo chính hãng tại Tuấn Cầu Trục, chúng tôi luôn cần khảo sát đầy đủ các thông số như sau:
- Thông số dầm: Kích thước cánh dưới dầm I hiện có.
- Nguồn điện: Tình trạng ổn định của nguồn điện 3 pha tại xưởng.
- Môi trường làm việc: Nhiệt độ, độ ẩm hoặc có hóa chất ăn mòn hay không
Địa chỉ mua pa lăng Sungdo dầm đơn 5 tấn chính hãng
Nhiều năm làm nghề, tôi thấu hiểu rằng việc chọn đúng nhà cung cấp quan trọng tương đương với việc chọn đúng thương hiệu thiết bị. Một đơn vị uy tín không chỉ bán một chiếc pa lăng Sungdo mà còn phải đảm bảo tính an toàn kỹ thuật trong suốt quá trình vận hành.
Các tiêu chí đánh giá nhà cung cấp thiết bị nâng hạ uy tín
Dưới đây là những tiêu chí chính để lựa chọn một doanh nghiệp cung cấp pa lăng Sungdo chất lượng:
Tiêu chí 1 – Chứng nhận đại lý chính hãng
Đơn vị cung cấp phải có hợp đồng đại lý hoặc giấy chứng nhận ủy quyền có đóng dấu của hãng Sungdo. Bạn có thể yêu cầu kiểm tra các chứng từ nhập khẩu (CO, CQ) đi kèm với số series của từng chiếc pa lăng.
Tiêu chí 2 – Năng lực kỹ thuật thi công
Đội ngũ kỹ thuật viên phải có chuyên môn về cơ khí và điện công nghiệp, am hiểu sơ đồ đấu nối của Sungdo. Bạn nên hỏi về kinh nghiệm xử lý các dự án thực tế có tải trọng tương đương.
Tiêu chí 3 – Kho linh kiện thay thế thực tế
Nhà cung cấp nghiêm túc phải có sẵn các vật tư tiêu hao như: dây cáp thép, hướng cáp, má phanh, công tắc hành trình và hộp nút bấm điều khiển để xử lý sự cố ngay lập tức.
Tiêu chí 4 – Cam kết bảo hành bằng văn bản
Chính sách bảo hành phải ghi rõ thời gian phản hồi (thường là trong vòng 24 giờ) và danh mục các chi tiết được bảo hành theo tiêu chuẩn nhà sản xuất.
Tiêu chí 5 – Quy trình tư vấn kỹ thuật
Đơn vị uy tín sẽ yêu cầu khảo sát thực tế về thông số dầm, tần suất làm việc và môi trường nhà xưởng trước khi đưa ra báo giá chính thức, nhằm đảm bảo thiết bị hoạt động tối ưu nhất.
Địa chỉ mua pa lăng Sungdo dầm đơn 5 tấn chính hãng
Mua pa lăng Sungdo 5 tấn tại Tuancautruc.com
Là nhà phân phối chính thức các pa lăng Sungdo từ năm 2019, Tuấn Cầu Trục cam kết mang đến sản phẩm chính hãng, kiểm soát chặt chẽ về chất lượng và chế độ bảo hành, bảo trì. Dịch vụ kỹ thuật trọn gói tại Tuấn Cầu Trục:
| Hạng mục dịch vụ | Chi tiết thực hiện |
| Tư vấn & Khảo sát | Khảo sát hiện trạng nhà xưởng, tính toán thông số kỹ thuật và kiểm tra độ an toàn của kết cấu dầm miễn phí. |
| Thi công lắp đặt | Lắp đặt đúng quy trình kỹ thuật, căn chỉnh khe hở bánh xe và cài đặt hệ thống giới hạn an toàn. |
| Thử tải & Kiểm định | Hỗ trợ thực hiện thử tải tĩnh, tải động và hoàn thiện hồ sơ kiểm định kỹ thuật an toàn lần đầu. |
| Bàn giao kỹ thuật | Cung cấp hồ sơ kỹ thuật, sơ đồ điện và hướng dẫn vận hành chi tiết cho đội ngũ tại nhà xưởng. |
| Bảo trì & Hậu mãi | Chế độ bảo trì định kỳ với kho phụ tùng sẵn có, đảm bảo cung cấp linh kiện thay thế trong vòng 48 giờ. |
Lời kết
Pa lăng Sungdo dầm đơn 5 tấn không phải là thiết bị hoàn hảo, phù hợp với mọi nhà xưởng. Nhưng trong phân khúc tải dưới 5 tấn, phù hợp với điều kiện thực tế nước ta, đây là lựa chọn mà 15 năm qua tôi chưa bao giờ băn khoăn khi tư vấn cho khách hàng.
Hãy chọn đúng, lắp chuẩn, vận hành và bảo trì hợp lý. Nếu bạn còn bất kỳ câu hỏi nào về pa lăng Sungdo dầm đơn 5 tấn, đừng ngại để lại thông tin để nhận tư vấn miễn phí từ Tuấn Cầu Trục:
TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY
🌐 Website: https://tuancautruc.com/
Hotline: 09 686 55 438
📺 Youtube: https://www.youtube.com/@tuancautruc
👍Facebook: https://www.facebook.com/tuancautruc
Linkedin: https://www.linkedin.com/in/tuancautruc1980
Blogspot: https://tuancautrucdl.blogspot.com/
Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.
Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.
