Hành trình 15 năm gắn bó với ngành cầu trục, tôi – Tuấn Cầu Trục – được tiếp xúc với nhiều loại pa lăng, từ Nhật Bản, Hàn Quốc, Trung Quốc. Trong đó, pa lăng Sungdo cố định dầm đơn 2 tấn vẫn là cái tên đặc biệt ấn tượng, cân bằng giữa chất lượng và giá thành. Ngày hôm nay, tôi muốn dành thời gian chia sẻ về dòng sản phẩm này, vốn quen thuộc tại các nhà máy, kho xưởng quy mô nhỏ và vừa ở nước ta.
Pa lăng Sungdo cố định dầm đơn 2 tấn là gì? Vị trí trong hệ thống cầu trục
Pa lăng Sungdo cố định dầm đơn 2 tấn là thiết bị nâng hạ cáp điện công nghiệp, được thiết kế để gắn cố định tại một vị trí trên dầm chính, không di chuyển ngang dọc như pa lăng di chuyển. Thiết bị sử dụng điện 3 pha 380V, nâng hạ tải trọng tối đa 2.000 kg bằng cơ cấu tang cuốn cáp thép và động cơ điện.
Trong hệ thống cầu trục nhà xưởng, pa lăng đóng vai trò chủ đạo quyết định lực nâng của cả hệ thống. Pa lăng cố định được lắp tại một điểm cụ thể trên kết cấu, không có xe con di chuyển, phù hợp cho các vị trí nâng hạ tập trung hoặc hệ thống thang nâng hàng, tời cố định.

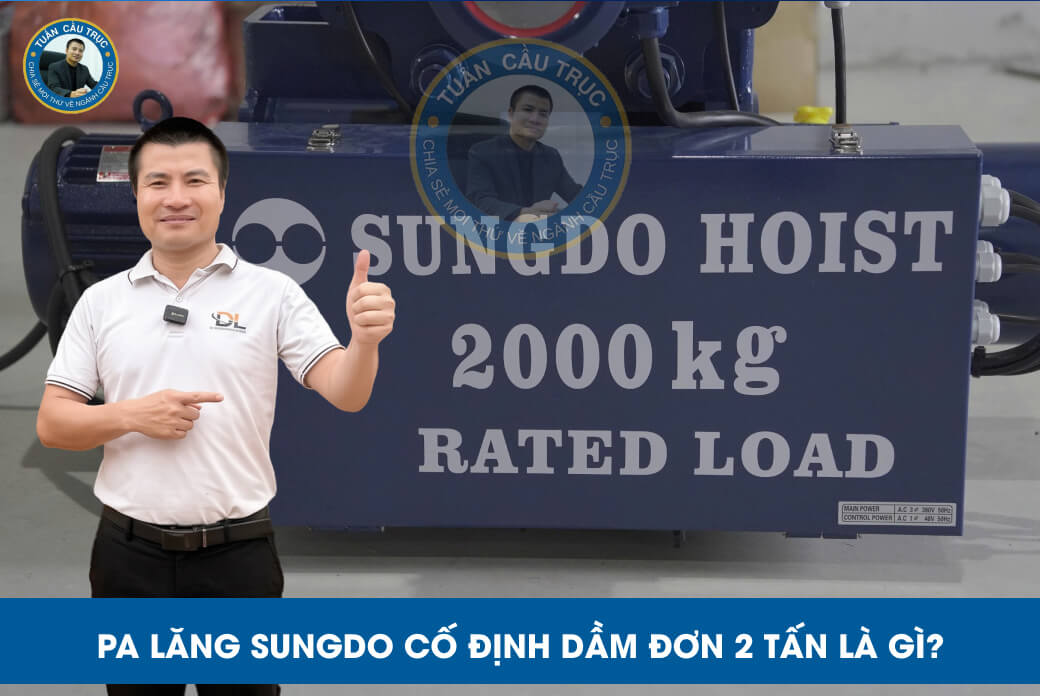

Pa lăng Sungdo cố định dầm đơn 2 tấn là gì?
Hiểu đúng về pa lăng cố định và pa lăng di chuyển?
Nếu không phân biệt được hai khái niệm cơ bản này, người mua có thể chọn sai sản phẩm, không phù hợp với nhu cầu thực tế.
Trong bảng dưới đây, tôi xin khái quát những điểm khác biệt chính giữa hai dòng thiết bị trên để bạn đọc có thông tin chi tiết:
| Tiêu chí | Pa lăng CỐ ĐỊNH dầm đơn | Pa lăng DI CHUYỂN dầm đơn |
| Cơ cấu di chuyển | Không có xe con, gắn cố định lên dầm hoặc kết cấu | Có xe con (trolley), chạy dọc theo dầm chính |
| Phạm vi làm việc | Chỉ nâng hạ tại 1 điểm cố định thẳng đứng | Nâng và di chuyển ngang theo toàn bộ chiều dài dầm |
| Tốc độ nâng | 8,4 m/phút (SM2 2 tấn) | Tương đương, thêm tốc độ di chuyển 20 m/phút |
| Công suất motor | Chỉ 1 motor nâng (3,7 kW) | 2 motor: nâng (3,7 kW) + di chuyển (0,75 kW) |
| Giá thành | Thấp hơn ~15–25% cùng tải trọng và chiều cao nâng | Cao hơn do có thêm cụm xe con và motor di chuyển |
| Ứng dụng lý tưởng | Thang nâng hàng, tời cố định, trạm nâng hạ 1 điểm | Cầu trục nhà xưởng, kho hàng cần di chuyển tải nhiều vị trí |
| Trọng lượng thiết bị | Nhẹ hơn (không có xe con) | Nặng hơn đáng kể do cụm xe con |
| Lắp đặt | Đơn giản hơn, gắn trực tiếp lên kết cấu | Phức tạp hơn, cần căn chỉnh xe con trên cánh dầm |
Kinh nghiệm thực chiến của Tuấn Cầu Trục: Pa lăng cố định phù hợp nhất khi bạn chỉ cần nâng hạ tại MỘT điểm cố định (ví dụ: cửa nhận hàng, trạm lắp ráp, hoặc thang nâng hàng 2–3 tầng). Nếu cần di chuyển tải dọc xưởng, bắt buộc chọn loại di chuyển.
Thương hiệu Sungdo: 45 năm sản xuất thiết bị nâng hạ tại Hàn Quốc
Sungdo là công ty chuyên sản xuất thiết bị nâng hạ của Hàn Quốc, thành lập năm 1979. Sau hơn 45 năm hoạt động, Sungdo đã xây dựng được danh tiếng vững chắc trong ngành. Pa lăng Sungdo đã có mặt ở nhiều thị trường khó tính nhưu Châu Âu, Mỹ và Trung Đông. Mọi sản phẩm xuất xưởng đều đạt chứng chỉ ISO 9001 và các tiêu chuẩn an toàn kỹ thuật nghiêm ngặt nhất của Hàn Quốc (KCS).
Tôi bắt đầu tư vấn và cung cấp pa lăng Sungdo từ năm 2019. Gần chục năm qua, số lần phải xử lý sự cố kỹ thuật với Sungdo ít hơn đáng kể so với một số thương hiệu cùng phân khúc. Đó là số liệu thực tế không phải lời quảng cáo.
- Thành lập: 1979 tại Hàn Quốc
- Chứng nhận: ISO 9001, CE (châu Âu), KS (Hàn Quốc tiêu chuẩn quốc gia)
- Dải sản phẩm: Pa lăng cáp điện dầm đơn 1 – 20 tấn, dầm đôi 2 – 70 tấn, pa lăng chống cháy nổ, pa lăng phòng sạch
- Nhập khẩu vào Việt Nam: Nguyên chiếc 100%, kèm CO/CQ từng lô hàng.
Trường hợp nào nên chọn pa lăng Sungdo cố định dầm đơn 2 tấn?
Câu hỏi này tôi nhận được hầu như mỗi ngày khi tư vấn lắp đặt. Để không lãng phí ngân sách, bạn hãy đối chiếu nhu cầu của mình với 3 yếu tố then chốt sau đây:
- Số lượng điểm nâng hạ trong xưởng: Nếu nhu cầu của bạn chỉ tập trung tại 1 hoặc 2 vị trí cố định (như trạm bốc xếp hàng, miệng hố thang máy, hoặc trên bàn máy gia công) thì pa lăng Sungdo cố định dầm đơn 2 tấn là phương án số 1. Ngược lại, nếu cần nâng hàng tại bất kỳ điểm nào dọc theo chiều dài dầm, bạn mới cần đến loại di chuyển.
- Đặc thù dây chuyền sản xuất: Đối với các dây chuyền lắp ráp cố định hoặc các hệ thống vận thăng tải hàng, vị trí nâng hạ không bao giờ thay đổi. Việc chọn dòng cố định sẽ giúp bạn tiết kiệm được khoảng 20% – 25% chi phí đầu tư so với dòng có xe con di chuyển. Đây là con số không hề nhỏ khi lắp đặt hệ thống lớn.
- Ngân sách và không gian lắp đặt: Pa lăng cố định có thiết kế tối giản, không bao gồm motor di chuyển và hệ thống xe con, do đó giá thành rẻ hơn và trọng lượng máy nhẹ hơn. Nếu ngân sách của bạn đang hạn chế nhưng vẫn muốn sở hữu một thiết bị chất lượng Hàn Quốc bền bỉ, thì đây chính là lựa chọn tối ưu nhất.
Phân loại pa lăng Sungdo cố định dầm đơn 2 tấn
Dựa trên cấu tạo và nhu cầu sử dụng thực tế tại các nhà xưởng Việt Nam, tôi phân loại dòng pa lăng này thành các nhóm chính sau đây để bạn dễ dàng lựa chọn model phù hợp:

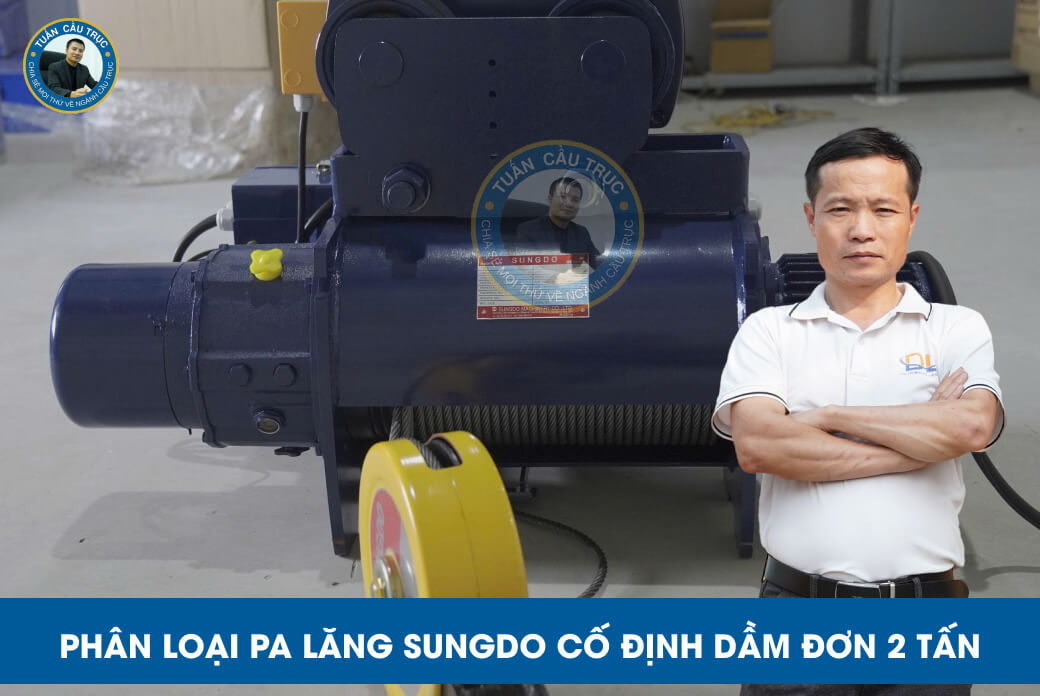

Phân loại pa lăng Sungdo cố định dầm đơn 2 tấn
Phân loại theo chiều cao nâng hạ
Đây là yếu tố quan trọng nhất để xác định model máy (H6, H12…). Tùy vào độ cao từ mặt đất đến dầm treo mà bạn chọn loại cáp dài hay ngắn:
- Dòng nâng chuẩn 6m (Model SM2-H6): Đây là loại phổ biến nhất, phù hợp cho các nhà xưởng có chiều cao trần từ 5m đến 8m. Ưu điểm là tốc độ nâng hạ nhanh và cáp thép gọn gàng trong tang cuốn.
- Dòng nâng cao 12m (Model SM2-H12): Chuyên dùng cho các kho hàng cao tầng, nhà máy có tầng hầm hoặc lắp đặt làm thang nâng hàng (vận thăng). Với dòng này, tang quấn cáp sẽ dài hơn để chứa đủ 12m cáp thép tải.
Phân loại theo chế độ làm việc
Dòng Sungdo 2 tấn dầm đơn cố định thường được chia làm hai phân khúc dựa trên tần suất hoạt động:
- Phân khúc tiêu chuẩn (Chế độ M4/ISO): Phù hợp cho các xưởng cơ khí, kho bãi với tần suất nâng hạ trung bình. Đây là dòng máy tối ưu về chi phí cho các doanh nghiệp vừa và nhỏ.
- Phân khúc hạng nặng (Chế độ M5-M6/ISO): Được thiết kế với motor nâng công suất lớn hơn và hệ thống phanh chịu nhiệt tốt hơn. Loại này chuyên dùng cho các dây chuyền sản xuất làm việc liên tục 3 ca hoặc trong môi trường nhiệt độ cao, khắc nghiệt.
Phân loại theo cấu hình chiều cao nhà xưởng (Trần thấp và Trần cao)
Việc lựa chọn cấu hình này quyết định trực tiếp đến hành trình nâng hạ hữu ích của thiết bị:
- Loại tiêu chuẩn (Móc cao – MH): Phù hợp cho các nhà xưởng có không gian trần cao và thông thoáng. Thân pa lăng được lắp đặt phía dưới bệ đỡ, việc bảo dưỡng và tiếp cận các cụm chi tiết máy rất thuận tiện.
- Loại thấp (Móc thấp – ML): Được thiết kế riêng cho các khu vực có chiều cao trần hạn chế. Cấu trúc máy được thu gọn để đưa móc cẩu lên vị trí sát với dầm nhất có thể, giúp tối ưu hóa không gian nâng hạ trong các kho bãi thấp.
Phân loại theo tốc độ nâng hạ (1 cấp và 2 cấp tốc độ)
Tùy vào yêu cầu về độ chính xác khi lắp đặt mà bạn chọn loại motor phù hợp:
- Loại 1 cấp tốc độ: Đây là cấu hình phổ biến nhất với tốc độ nâng hạ cố định (thường là 8.4 m/phút). Phù hợp cho các nhu cầu nâng hạ hàng hóa thông thường, không yêu cầu độ chính xác tuyệt đối khi đặt vật nặng.
- Loại 2 cấp tốc độ: Sử dụng motor hai cuộn dây hoặc tích hợp biến tần. Có một tốc độ nhanh để di chuyển tải trọng và một tốc độ chậm (tốc độ vi chỉnh) để lắp đặt linh kiện, khuôn mẫu vào vị trí chính xác mà không gây va đập mạnh.
Phân loại theo môi trường hoạt động
Sungdo cung cấp các biến thể thiết kế để thiết bị vận hành ổn định trong các điều kiện môi trường khác nhau:
- Môi trường thông thường: Đây là cấu hình tiêu chuẩn, phổ biến nhất. Thiết bị sử dụng vỏ thép sơn tĩnh điện, cáp thép hợp kim. Loại này đáp ứng tốt các nhu cầu tại kho bãi khô ráo, xưởng cơ khí hoặc các công trường xây dựng thông thường.
- Môi trường chống cháy nổ: Yêu cầu bắt buộc khi làm việc trong hầm mỏ, kho xăng dầu hoặc nhà máy hóa chất. Các bộ phận có khả năng gây tia lửa do va chạm như móc cẩu được bọc hoặc đúc bằng hợp kim không phát tia lửa (như đồng). Động cơ và tủ điện được thiết kế kín khít theo tiêu chuẩn phòng chống cháy nổ quốc tế.
- Môi trường ăn mòn mạnh (Inox): Dành cho các nhà máy chế biến thủy hải sản hoặc cầu cảng ven biển có nồng độ muối cao. Các chi tiết tiếp xúc trực tiếp như cáp thép, móc tải và các bộ phận truyền động ngoài được thay thế bằng thép không gỉ (Inox 304 hoặc 316) để ngăn chặn gỉ sét và mài mòn hóa học.
- Môi trường axit và hóa chất: Tại các khu vực tiếp xúc với hơi axit hoặc dung dịch kiềm, pa lăng được phủ lớp sơn Epoxy chuyên dụng hoặc mạ niken dày. Lớp bảo vệ này ngăn chặn quá trình ăn mòn kim loại, giữ cho kết cấu bánh răng và khung thân không bị giòn gãy theo thời gian.
- Môi trường sạch (Phòng sạch): Áp dụng trong nhà máy dược phẩm, linh kiện điện tử hoặc thực phẩm. Pa lăng ở đây sử dụng loại mỡ bôi trơn kín, bề mặt vỏ máy được xử lý đặc biệt để không bong tróc sơn, tránh phát tán bụi bẩn hoặc tạp chất vào dây chuyền sản xuất.
Thông số kỹ thuật chi tiết pa lăng Sungdo dầm đơn 2 tấn
Pa lăng Sungdo cố định dầm đơn 2 tấn thuộc dòng SM Type (Standard Monorail), dòng tiêu chuẩn phổ biến nhất của Sungdo tại thị trường Việt Nam. Mã hiệu chính xác là SM2, với hai tùy chọn chiều cao nâng: H6 (6 mét) và H12 (12 mét). Mỗi loại lại có thêm tùy chọn móc MH (móc cao) hoặc ML (móc thấp).
Bảng thông số SM2 – H6 (chiều cao nâng 6 mét)
Đây là bảng thông số tiêu chuẩn một bộ pa lăng Sungdo cố định dầm đơn 2 tấn có chiều cao nâng 6 mét:
| Thông số | Giá trị | Ghi chú |
| Mã hiệu | SM2-H6-MH / SM2-H6-ML | MH: móc cao; ML: móc thấp |
| Tải trọng định mức (WLL) | 2.000 kg (2 tấn) | Không nâng vượt quá 10% WLL |
| Chiều cao nâng tiêu chuẩn | 6 mét | Chiều cao tính từ đáy móc đến vị trí cao nhất |
| Tốc độ nâng/hạ | 8,4 m/phút | 1 cấp tốc độ tiêu chuẩn |
| Công suất motor nâng | 3,7 kW × 4P | Động cơ 4 cực, dây đồng 100% |
| Quy cách cáp tải | 6×37 | Thép hợp kim chất lượng cao |
| Chế độ làm việc | FEM 2m | Chế độ làm việc trung bình, phù hợp xưởng SX |
| Điện áp điều khiển | 48 VAC | An toàn cho người vận hành |
| Điện áp nguồn | 3 pha, 380V, 50Hz | Điện công nghiệp tiêu chuẩn Việt Nam |
| Dầm I tương thích | I – 125 đến I – 150 | Cánh dầm 125 – 150 mm |
| Bảo vệ motor | IP44 | Chống nước bắn từ mọi hướng |
Bảng thông số SM2-H12 (Chiều cao nâng 12 mét)
Trong bảng dưới đây, tôi đưa ra các thông số kỹ thuật cơ bản của pa lăng Sungdo cố định dầm đơn 2 tấn chiều cao nâng 12 mét, đồng thời chỉ rõ điểm khác biệt so với dòng chiều cao nâng 6 mét.
| Thông số | SM2-H6 | SM2-H12 | Khác biệt chính |
| Chiều cao nâng | 6 mét | 12 mét | Gấp đôi chiều cao |
| Tốc độ nâng/hạ | 8,4 m/phút | 8,4 m/phút | Không đổi |
| Công suất motor | 3,7 kW × 4P | 3,7 kW × 4P | Không đổi |
| Chiều dài cáp | ~8m (dự phòng 2m) | ~14m (dự phòng 2m) | Cáp dài hơn |
| Trọng lượng thiết bị | ~260 kg | ~290 kg | Nặng hơn ~30 kg |
| Ứng dụng phù hợp | Xưởng 1 tầng, cổng trục thấp | Nhà xưởng 2 tầng, kho cao tầng | Tùy chiều cao làm việc |
Giải mã mã hiệu SM2-H6-MH / ML, khách hàng nên chọn loại nào?
Khi đặt hàng, khách hàng thường bị nhầm hoặc không biết chọn MH hay ML. Đây là cách tôi giải thích cho tất cả khách hàng:
| Ký hiệu | Ý nghĩa | Chọn khi nào |
| SM | Standard Monorail: Dòng dầm đơn tiêu chuẩn | |
| 2 | Tải trọng 2 tấn (2.000 kg) | |
| H6 / H12 | Chiều cao nâng: 6m hoặc 12m | Đo chiều cao làm việc thực tế + dự phòng 1–2m |
| MH (Main Hook High) | Móc cao – khoảng cách từ đáy dầm đến móc lớn hơn | Khi không gian nâng đủ cao, muốn tối đa chiều cao làm việc |
| ML (Main Hook Low) | Móc thấp – khoảng cách từ đáy dầm đến móc nhỏ hơn | Khi không gian hạn chế hoặc cần lắp vào kết cấu thấp |
Lời khuyên từ Tuấn Cầu Trục: Trước khi đặt hàng, hãy đo chính xác: (1) Chiều cao từ đỉnh dầm đến nền sàn, (2) Chiều cao vật cần nâng lớn nhất, (3) Vị trí điểm nâng thấp nhất. Từ 3 số liệu đó, tôi sẽ tính được chính xác bạn cần H6 hay H12, MH hay ML.
Cấu tạo và nguyên lý hoạt động của pa lăng cáp điện Sungdo 2 tấn
Hiểu đúng về cấu tạo cũng như nguyên lý vận hành thiết bị sẽ giúp bạn sử dụng đúng cách, đúng công suất và sớm nhận biết được sự cố.

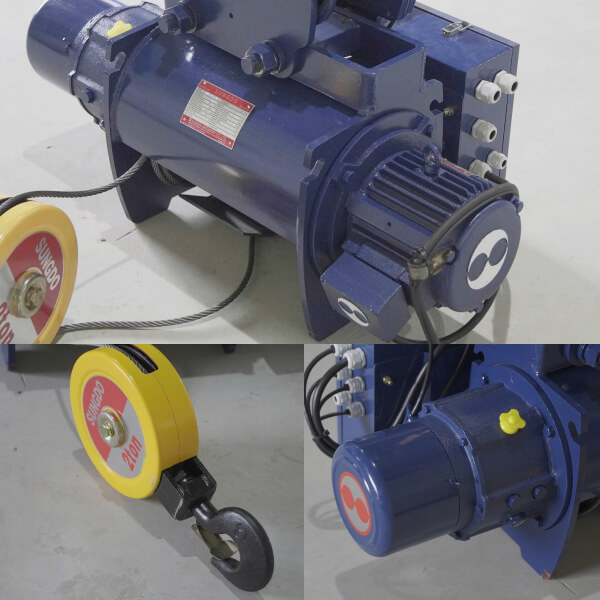

Các bộ phận chính trong pa lăng Sungdo dầm đơn 2 tấn
Dưới đây là các thành phần chính trong một bộ pa lăng Sungdo tiêu chuẩn, Tuấn Cầu Trục khái quát dưới dạng bảng để bạn đọc dễ dàng quan sát.
| Bộ phận | Chất liệu / Tiêu chuẩn | Chức năng | Điểm mạnh của Sungdo |
| Động cơ nâng | Dây đồng 100%, IP44/IP55, 3.7 kW × 4P | Tạo lực quay truyền đến hộp số để cuốn cáp | Cuộn dây đồng nguyên chất giúp tản nhiệt cực tốt, chịu được tần suất làm việc cao mà ít bị cháy motor. |
| Hộp số giảm tốc | Bánh răng thép hợp kim, vỏ gang đúc | Giảm tốc độ motor, tăng momen xoắn truyền đến tang | Các bánh răng được gia công chính xác, vận hành êm ái, tỷ số truyền tối ưu giúp giảm tiếng ồn tối đa. |
| Tang cuốn cáp | Gang đúc cao cấp | Cuốn và nhả cáp tải theo lệnh điều khiển | Rãnh dẫn cáp sâu và nhẵn, giúp cáp xếp đều, không bị chồng chéo và tản nhiệt cho cáp nhanh. |
| Cáp thép tải | Thép hợp kim 6×37 | Chịu toàn bộ lực nâng tải của vật nặng | Hệ số an toàn 6:1, sợi cáp dẻo dai, chống xoắn và chống đứt gãy vượt trội so với các dòng phổ thông. |
| Phanh điện từ | Phanh đĩa + cuộn hút điện từ | Giữ tải tức thì khi ngắt điện hoặc dừng lệnh | Phản ứng cực nhanh (< 0.5 giây), đảm bảo không xảy ra hiện tượng trôi tải, an toàn tuyệt đối cho người bên dưới. |
| Cụm móc tải | Thép rèn nhiệt luyện | Điểm kết nối trực tiếp với vật nâng | Trang bị khóa an toàn tự động chắc chắn, chống tuột dây cáp ngay cả khi vật nâng bị rung lắc mạnh. |
| Hệ thống khung & Bệ đỡ | Thép tấm dày, cắt CNC và hàn vững chắc | Cố định pa lăng trên dầm hoặc khung thang nâng | Kết cấu thép dày dặn, chịu lực tốt, triệt tiêu rung động và bảo vệ các bộ phận bên trong khỏi va đập. |
| Công tắc hành trình | Tiêu chuẩn CE | Giới hạn điểm nâng cao nhất và thấp nhất | Tự động ngắt điện khi móc chạm ngưỡng, ngăn chặn việc cuốn cáp quá đà gây hỏng tang hoặc cháy motor. |
Nguyên lý hoạt động của pa lăng cáp điện 2 tấn
Nắm vững cách vận hành của pa lăng Sungdo cố định dầm đơn 2 tấn không chỉ giúp bạn vận hành hiệu quả mà còn tự tin xử lý khi gặp sự cố nhỏ. Hôm nay, tôi sẽ giải thích nguyên lý vận hành của thiết bị này một cách dễ hiểu nhất, dựa trên những gì tôi đã trực tiếp bảo trì trong 15 năm qua.
Tổng quan nguyên lý vận hành
Pa lăng cáp điện Sungdo 2 tấn hoạt động dựa trên sự phối hợp nhịp nhàng giữa chuyển động quay và chuyển động tịnh tiến để nâng hạ vật. Về cơ bản, cơ chế an toàn được thiết lập rất chặt chẽ:
- Khi động cơ hoạt động: Phanh điện từ mở ra, động cơ đóng vai trò là cơ cấu giữ tải chính và điều khiển tốc độ nâng hạ.
- Khi động cơ dừng: Phanh điện từ đóng lại ngay lập tức để tiếp quản vai trò giữ tải, đảm bảo vật nặng không bị rơi tự do dù chỉ 1mm.
Quy trình vận hành của pa lăng Sungdo trải qua 4 công đoạn chính, phối hợp với nhau một cách chính xác và đồng bộ.
Hệ thống điều khiển, nơi bắt đầu mọi thao tác
Mọi thao tác với pa lăng cáp điện 2 tấn Sungdo đều bắt đầu từ tay bấm điều khiển. Dòng pa lăng này thường sử dụng tay bấm có dây hoặc remote không dây với điện áp an toàn 48V.
Cơ chế hoạt động cụ thể:
Khi bạn nhấn nút “Nâng” hoặc “Hạ” trên tay bấm, tín hiệu điện áp thấp được truyền về tủ điện điều khiển đặt trên xe con. Trong tủ điện, hệ thống khởi động từ gồm hai contactor (một cho chiều thuận, một cho chiều nghịch) sẽ đóng hoặc ngắt để cấp điện đảo pha cho động cơ.
Việc đóng mở này quyết định chiều quay của trục động cơ: quay thuận để nâng, quay nghịch để hạ. Đây là bước khởi đầu, kích hoạt toàn bộ hệ thống cơ khí phía sau.

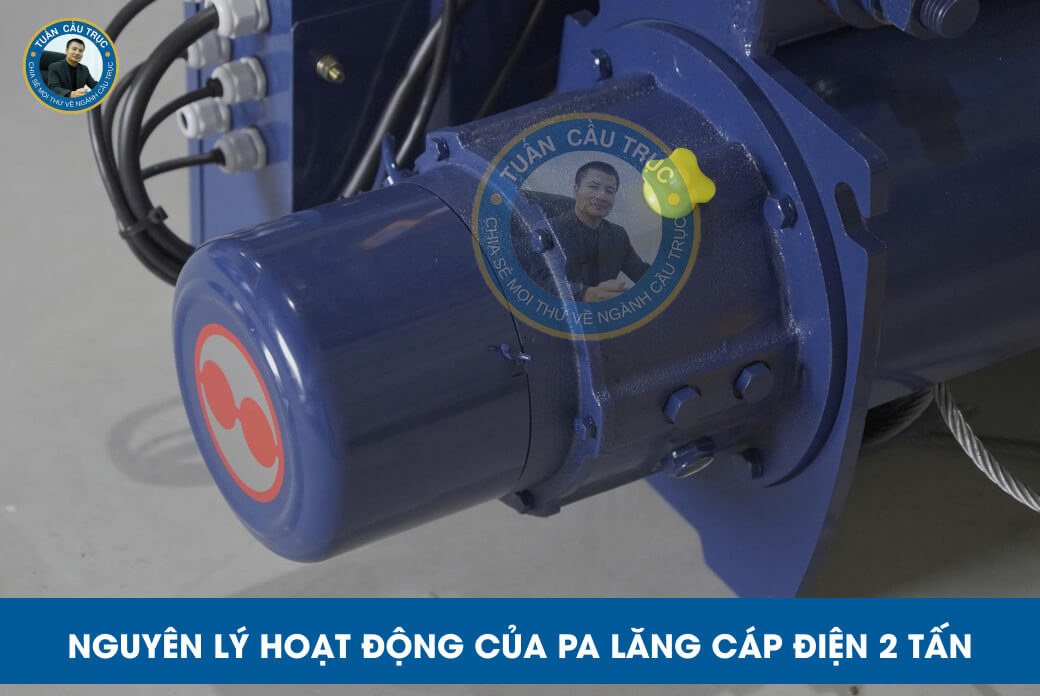

Nguyên lý hoạt động của pa lăng cáp điện 2 tấn
Chu kỳ hoạt động phối hợp giữa động cơ và phanh
Trong pa lăng Sungdo, động cơ và phanh luôn làm việc song hành theo một chu kỳ nghiêm ngặt. Đây là điểm khác biệt lớn so với các dòng pa lăng giá rẻ, nơi phanh thường hoạt động không đồng bộ, gây nguy hiểm.
- Khi bạn nhấn nút – Động cơ chạy: Ngay khi động cơ được cấp điện để bắt đầu quay, cuộn hút của phanh điện từ cũng đồng thời có điện. Lực từ trường sinh ra sẽ thắng lực lò xo, kéo đĩa phanh ra và giải phóng trục động cơ. Lúc này, động cơ hoàn toàn tự do để quay và đảm nhận vai trò điều khiển tốc độ nâng hạ theo ý bạn.
- Khi bạn nhả nút – Động cơ tắt: Ngay lập tức, nguồn điện cấp cho phanh bị ngắt. Lực lò xo trong bầu phanh lập tức ép chặt má phanh vào trục động cơ, tạo ra ma sát cực lớn. Vật nặng được giữ cố định tại vị trí hiện tại, không bị tụt dù chỉ một ly.
- Điểm đặc biệt: Với cơ chế này, ngay cả khi mất điện đột ngột, phanh vẫn tự động khóa chặt. Đây là tiêu chuẩn an toàn bắt buộc với mọi pa lăng điện công nghiệp, và Sungdo tuân thủ tuyệt đối.
Hộp giảm tốc, cơ cấu biến đổi lực
Động cơ điện thường quay với tốc độ rất cao, khoảng 1400-2800 vòng/phút. Lực quay này rất nhanh nhưng không đủ mạnh để nhấc trực tiếp hàng hóa nặng 2 tấn. Để nâng được vật nặng một cách an toàn và có kiểm soát, lực phải đi qua hộp giảm tốc.
- Truyền lực: Động cơ truyền mô-men xoắn vào trục vào của hộp giảm tốc. Tùy theo thiết kế của từng model Sungdo, lực có thể truyền trực tiếp hoặc qua trục trung gian để làm quay tang cuốn cáp.
- Biến đổi lực: Bên trong hộp giảm tốc là hệ thống bánh răng trụ nghiêng được gia công chính xác. Qua các tầng bánh răng này, tốc độ quay của động cơ giảm đi đáng kể (có thể xuống còn 5-10 vòng/phút), nhưng lực nâng (mô-men xoắn) lại được nhân lên gấp nhiều lần.
Chính nhờ sự biến đổi này mà một động cơ công suất 3,7 kW nhỏ gọn có thể nâng được khối hàng 2 tấn một cách nhẹ nhàng.
Tang cuốn và khung pa lăng, cơ cấu chấp hành cuối cùng
Đây là giai đoạn cuối cùng, nơi lực cơ học được chuyển hóa thành chuyển động thực tế của vật nâng.
- Hành trình lên xuống: Khi tang cuốn quay dưới sự dẫn động của hộp giảm tốc, dây cáp thép sẽ được thu vào hoặc nhả ra theo các rãnh cáp được thiết kế sẵn. Dây cáp kéo móc cẩu, và móc cẩu kéo vật nặng đi lên hoặc hạ xuống theo đúng lệnh từ tay bấm.
- Vai trò của khung xe con: Trong suốt quá trình này, khung pa lăng đóng vai trò là giá đỡ chịu lực trung tâm. Nó chịu toàn bộ phản lực từ sức nặng của vật nâng, đảm bảo các trục quay và bánh răng luôn nằm đúng tâm. Điều này giúp triệt tiêu độ rung lắc, giữ cho pa lăng hoạt động ổn định trên ray dầm đơn.
Các thiết bị an toàn trong quá trình vận hành
Pa lăng cáp điện Sungdo 2 tấn được trang bị đầy đủ các thiết bị an toàn, hoạt động song song với quy trình vận hành chính:
- Giới hạn hành trình: Tự động ngắt điện khi móc cẩu lên đến đỉnh hoặc xuống quá thấp, tránh kéo căng cáp quá mức.
- Giới hạn tải trọng: Cảnh báo bằng còi hoặc đèn khi tải trọng vượt quá 2 tấn, có thể tự động ngắt nếu được cài đặt.
- Chốt an toàn móc cẩu: Ngăn vật nâng tuột khỏi móc trong quá trình di chuyển.
- Rơ le nhiệt bảo vệ động cơ: Tự động ngắt khi động cơ quá nóng do hoạt động liên tục.
Ứng dụng thực tế của pa lăng Sungdo cố định dầm đơn 2 tấn
Nằm ở ngưỡng tải nhỏ và vừa, pa lăng Sungdo cố định dầm đơn 2 tấn hiện diện trong nhiều lĩnh vực của đời sống. Trên kinh nghiệm thực tế, tôi thường triển khai thiết bị này ở những ngành sau đây:
| Ngành / Ứng dụng | Chi tiết cụ thể | Lý do chọn pa lăng Sungdo 2 tấn cố định dầm đơn |
| Xưởng cơ khí & chế tạo | Nâng hạ phôi thép, khuôn đúc, cụm máy vừa | Tải trọng 0,5–2 tấn phổ biến; điểm nâng cố định tại trạm gia công |
| Kho hàng & logistics | Bốc xếp kiện hàng nặng tại cửa nhận hàng cố định | Vị trí nâng cố định, tiết kiệm chi phí hơn pa lăng di chuyển |
| Nhà máy thực phẩm & đồ uống | Nâng thùng nguyên liệu, bồn chứa nhỏ | IP44 chịu ẩm; vận hành êm, ít bụi, không ô nhiễm sản phẩm |
| Lắp đặt & xây dựng công nghiệp | Nâng hạ thiết bị khi lắp đặt cố định tại vị trí | Di chuyển đến công trình, dùng xong tháo dễ dàng |
| Garage & sửa chữa xe tải | Nâng hạ cụm động cơ xe tải, hộp số | Khối lượng 500–1.500 kg phù hợp; 1 điểm làm việc cố định |
| Nông nghiệp công nghiệp | Nâng hạ sản phẩm nông nghiệp đóng gói, máy móc nhỏ | Giá phù hợp ngân sách; dễ bảo dưỡng tại chỗ |
| Thang nâng hàng (goods lift) | Cơ cấu nâng hạ cho thang nâng hàng 2–3 tầng | Pa lăng cố định là lựa chọn phù hợp cho việc nâng hạ hàng hóa |
Dưới đây là danh sách các đơn vị điển hình trong các ngành khuôn mẫu, thép và vận tải mà tôi tin rằng việc ứng dụng pa lăng Sungdo cố định dầm đơn 2 tấn sẽ giúp tối ưu hóa quy trình vận hành và nâng cao tính an toàn:
Bảng danh sách doanh nghiệp ứng dụng tiêu biểu
| STT | Tên công ty | Mã số thuế | Địa chỉ |
| 1 | Công ty TNHH Khuôn mẫu Tâm Tiến Phát | 3703178176 | Thửa đất số 871, Tờ bản đồ số 45, đường Khánh Bình 73, P. Khánh Bình, TP. Tân Uyên, Tỉnh Bình Dương |
| 2 | Công ty TNHH Sản xuất – Thương mại Thép khuôn mẫu Miền Nam | 0318658908 | 54/4B Đường số 1, P. Tân Tạo A, Q. Bình Tân, TP. Hồ Chí Minh |
| 3 | Công ty TNHH Sản xuất Khuôn đồng Yimin | 1001275619 | Nhà ông Quyên, thôn Lê Lợi 2, Xã Đông Xuân, Huyện Đông Hưng, Tỉnh Thái Bình |
| 4 | Công ty TNHH Giao nhận Xuất nhập khẩu Việt Mỹ | 0305670915 | 337-339 Hương Lộ 3, Khu phố 33, P. Bình Hưng Hòa, TP. Hồ Chí Minh |
| 5 | Công ty TNHH Giao nhận và Vận tải Key Line | 0201272211 | Số SB3.18 Khu đô thị Vinhomes Marina, P. Vĩnh Niệm, Q. Lê Chân, TP. Hải Phòng |
| 6 | Công ty TNHH Vận tải Smart Trans | 0401777026 | Số 6 Lê Thạch, P. Hoà Minh, Q. Liên Chiểu, TP. Đà Nẵng, Việt Nam |
Bảng giá pa lăng Sungdo cố định dầm đơn 2 tấn mới nhất 2026
Đây là thông tin tôi thường được hỏi trong mỗi cuộc gặp với khách hàng. Và cũng chính là thông tin dễ bị sai nhất trên internet. Trong bối cảnh chi phí logistics và nguyên liệu biến động, tôi xin cập nhật bảng giá tham khảo tại thời điểm Quý 1/2026.
| Model | Chiều cao nâng | Loại móc | Giá tham khảo (VND) | Ghi chú |
| SM2-H6-MH | 6m | Móc cao (MH) | 57.200.000 – 67.600.000 | Dòng phổ biến nhất, luôn sẵn hàng tại kho. |
| SM2-H6-ML | 6m | Móc thấp (ML) | 57.200.000 – 67.600.000 | Phù hợp nhà xưởng có trần thấp, hạn chế chiều cao. |
| SM2-H12-MH | 12m | Móc cao (MH) | 67.600.000 – 78.000.000 | Chuyên dụng cho kho bãi cao tầng, vận thăng. |
| SM2-H12-ML | 12m | Móc thấp (ML) | 67.600.000 – 78.000.000 | Tùy chọn cho kết cấu dầm đặc thù. |
(Giá trên chưa bao gồm thuế VAT và có thể thay đổi tùy theo vị trí lắp đặt)
Cảnh báo từ Tuấn Cầu Trục
Nếu bạn nhận được báo giá pa lăng Sungdo cố định dầm đơn 2 tấn dưới mức 45.000.000 VNĐ, tôi khuyên bạn nên cực kỳ cẩn trọng.
Dựa trên kinh nghiệm 15 năm của tôi, mức giá quá rẻ thường tiềm ẩn những rủi ro cực lớn:
- Hàng nhái/Hàng dựng: Vỏ Sungdo nhưng ruột là linh kiện kém chất lượng, bánh răng nhanh mòn.
- Hàng tái chế: Máy cũ được sơn sửa lại như mới (Refurbished), không đảm bảo hệ số an toàn.
- Hàng thiếu giấy tờ: Không có CO/CQ, không thể thực hiện kiểm định an toàn để đưa vào vận hành chính thức tại nhà xưởng.
Lưu ý: Giá bán thực tế sẽ biến động tùy vào tỷ giá ngoại tệ, chính sách nhập khẩu tại thời điểm mua, cũng như số lượng đơn hàng và vị trí vận chuyển. Để nhận được báo giá chính xác nhất kèm theo tư vấn giải pháp lắp đặt tối ưu cho nhà xưởng, hãy liên hệ trực tiếp với tôi.

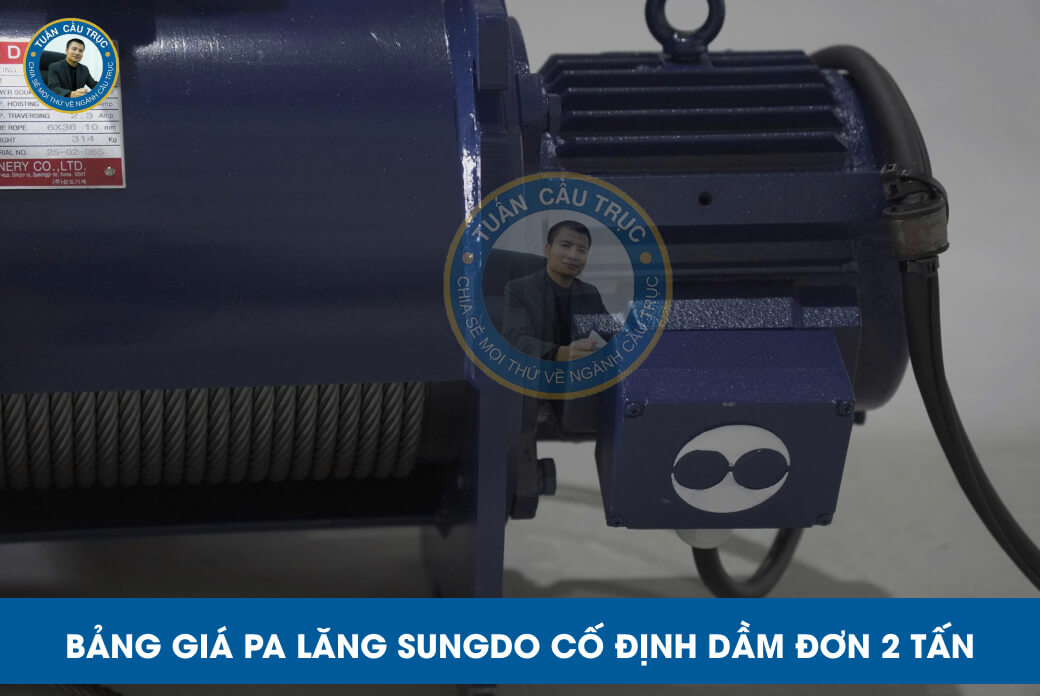

Bảng giá pa lăng Sungdo cố định dầm đơn 2 tấn
So sánh pa lăng Sungdo 2 tấn với các thương hiệu Hàn Quốc cạnh tranh
Trong 15 năm làm nghề, tôi đã trực tiếp bảo trì và thay thế cho rất nhiều dòng pa lăng Hàn Quốc. Tại thị trường Việt Nam, ngoài Sungdo, chúng ta còn thấy sự hiện diện mạnh mẽ của Samsung (Hàn Quốc), KH và Dongyang. Dưới đây là bảng so sánh khách quan mà tôi đã đúc kết được:
| Tiêu chí | Sungdo | Samsung (Korea) | KH | Dongyang |
| Xuất xứ | Hàn Quốc | Hàn Quốc | Hàn Quốc | Hàn Quốc |
| Phân khúc giá | Trung – Cao | Cao nhất phân khúc | Trung bình | Trung – Trung cao |
| Độ bền thực tế | Rất tốt (theo dõi 10+ năm) | Xuất sắc | Tốt | Tốt đến rất tốt |
| Thiết bị an toàn | Đầy đủ tiêu chuẩn | Đầy đủ + tùy chọn cao cấp hơn | Đầy đủ tiêu chuẩn | Đầy đủ tiêu chuẩn |
| Phụ tùng thay thế | Dễ tìm — phổ biến tại VN | Dễ tìm | Tương đối dễ | Khó hơn Sungdo |
| Giá 2 tấn H6 | ~44–52 triệu đồng | ~55–70 triệu đồng | ~38–48 triệu đồng | ~45–55 triệu đồng |
| Bảo hành | 12 tháng | 12–18 tháng | 6–12 tháng | 12 tháng |
| Mức độ phổ biến tại VN | Rất cao | Cao | Trung bình | Trung bình |
| Đánh giá tổng thể của tôi | ★★★★☆ Tốt nhất tỷ lệ giá/chất lượng | ★★★★★ Cao cấp, chi phí cao | ★★★☆☆ Kinh tế, chất lượng ổn | ★★★★☆ Tốt nhưng ít phổ biến hơn |
Dù Samsung (Korea), KH hay Dongyang đều là những thương hiệu danh tiếng, nhưng dưới góc độ của một người làm kỹ thuật, tôi thường ưu tiên lựa chọn pa lăng Sungdo cố định dầm đơn 2 tấn. Dưới đây là 3 lý do kỹ thuật thực tế sau:
- Độ bền chi tiết cơ khí: Hệ thống bánh răng truyền động của Sungdo được xử lý nhiệt luyện với độ cứng cao. Trong môi trường làm việc có nhiều bụi bẩn công nghiệp như xưởng đúc hoặc xưởng thép, các chi tiết này có khả năng chống mài mòn tốt, hạn chế tối đa tình trạng mẻ răng hoặc hư hỏng bộ truyền.
- Tính sẵn có của linh kiện thay thế: Đây là yếu tố quan trọng để đảm bảo tiến độ sản xuất. Sungdo có thị phần lớn tại Việt Nam, do đó các phụ tùng thay thế như má phanh, tay bấm điều khiển, cáp thép hay hướng dẫn cáp luôn sẵn kho. Việc thay thế có thể thực hiện ngay trong ngày, tránh việc máy phải dừng hoạt động kéo dài để chờ nhập linh kiện từ nước ngoài.
- Hiệu suất vận hành ổn định tại tải trọng định mức: Khi nâng hạ đúng tải trọng 2 tấn, động cơ Sungdo vận hành với độ rung và tiếng ồn thấp. Hệ số an toàn thiết kế cao giúp thiết bị hoạt động ổn định ở ngưỡng tải tối đa mà không gây hiện tượng quá nhiệt động cơ hay rung lắc khung bệ, đảm bảo an toàn kỹ thuật cho người vận hành.
Lời khuyên từ Tuấn Cầu Trục: “Nếu ngân sách đầu tư lớn và yêu cầu cao về thiết kế ngoại quan, bạn có thể cân nhắc thương hiệu KG. Tuy nhiên, nếu bạn ưu tiên một thiết bị có kết cấu vững chắc, dễ dàng sửa chữa, linh kiện thay thế phổ biến và giá thành hợp lý, thì Sungdo là lựa chọn phù hợp nhất cho mục đích sử dụng lâu dài.”
Hướng dẫn bảo trì pa lăng Sungdo cố định dầm đơn 2 tấn
Pa lăng Sungdo chính hãng thường được đánh giá cao bởi độ bền cao, tần suất hư hỏng thấp. Tuy nhiên, để duy trì hiệu suất vận hành cũng như đảm bảo độ an toàn hệ thống, người dùng cần đảm bảo lịch bảo trì, bảo dưỡng theo khuyến nghị nhà sản xuất.
Từ kinh nghiệm thực tế nhiều năm cung cấp pa lăng Sungdo dầm đơn, Tuấn Cầu Trục đề xuất lộ trình bảo dưỡng thiết bị như sau:
Bảng lộ trình bảo trì kỹ thuật tiêu chuẩn
| Hạng mục bảo trì | Tần suất thực hiện | Quy trình thực hiện | Vật tư/Thiết bị cần thiết |
| Kiểm tra tổng thể | Trước mỗi ca làm việc | Kiểm tra trực quan cáp thép, móc tải, tay bấm điều khiển; vận hành thử không tải để kiểm tra âm thanh lạ. | Quan sát bằng mắt và nghe âm thanh động cơ. |
| Bôi trơn cáp tải | 3 tháng (hoặc 300 giờ vận hành) | Vệ sinh bụi bẩn trên cáp, bôi mỡ/dầu bôi trơn chuyên dụng đều lên toàn bộ chiều dài sợi cáp. | Mỡ bôi trơn cáp thép chuyên dụng. |
| Kiểm tra hộp số & bánh răng | 6 tháng | Kiểm tra mức dầu trong hộp số, bổ sung hoặc thay mới nếu dầu bị biến chất hoặc nhiễm bẩn. | Nhớt hộp số tiêu chuẩn ISO VG 220. |
| Căn chỉnh phanh điện từ | 6 tháng | Đo khoảng cách khe hở má phanh, điều chỉnh về độ hở tiêu chuẩn để tránh hiện tượng trượt tải. | Thước lá, cờ lê chuyên dụng. |
| Kiểm tra công tắc hành trình | 3 tháng | Vận hành móc lên điểm cao nhất và hạ xuống điểm thấp nhất để xác nhận rơ-le ngắt điện tự động. | Không cần thiết bị phụ trợ. |
| Thay thế cáp tải | Định kỳ 3–5 năm (hoặc khi có dấu hiệu hư hỏng) | Thay mới toàn bộ cuộn cáp theo đúng thông số kỹ thuật (đường kính, số sợi). Tuyệt đối không nối cáp. | Cáp thép hợp kim 6×37 tiêu chuẩn. |
| Kiểm định an toàn kỹ thuật | 12 tháng (Bắt buộc) | Thuê đơn vị có chức năng do Bộ LĐTBXH cấp phép để thử tải và cấp giấy chứng nhận an toàn. | Hồ sơ kiểm định kỹ thuật. |
Các dấu hiệu cần thay thế cáp thép ngay lập tức
Dựa trên tiêu chuẩn an toàn thiết bị nâng hạ, tôi lưu ý bạn phải thay cáp ngay khi xuất hiện các dấu hiệu sau:
- Số sợi đứt trong một bước xoắn vượt quá 10% tổng số sợi.
- Đường kính cáp bị giảm quá 7% so với đường kính danh định.
- Cáp có hiện tượng giỏ chim (biến dạng xoắn), han gỉ sâu vào lõi hoặc bị biến màu do nhiệt độ.

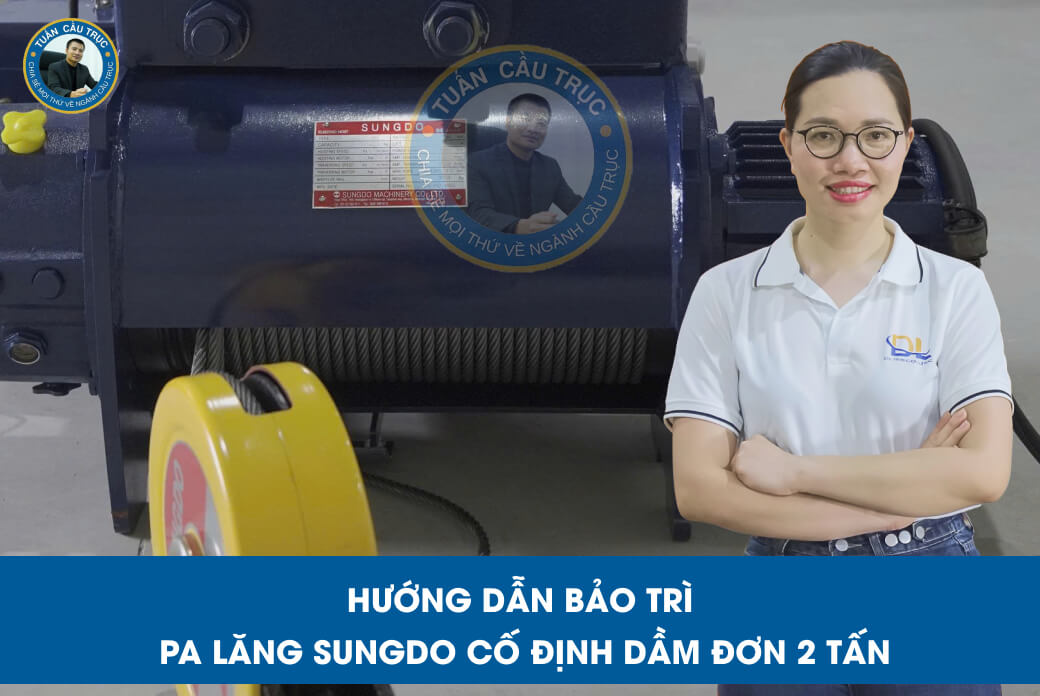

Hướng dẫn bảo trì pa lăng Sungdo cố định dầm đơn 2 tấn
Mua pa lăng Sungdo chính hãng ở đâu?
Là một người tiêu dùng thông thái, câu hỏi đúng nhất không phải là “mua ở đâu rẻ nhất?” mà thay vào đó là “mua ở đâu đảm bảo chính hãng, có bảo hành và hỗ trợ kỹ thuật?”
Tiêu chí chọn đơn vị cung cấp pa lăng Sungdo dầm đơn
Dưới đây là 5 tiêu chí kiểm tra khi chọn nhà cung cấp pa lăng Sungdo:
- CO/CQ chính hãng: Yêu cầu xem giấy chứng nhận xuất xứ (CO) và chất lượng (CQ) gốc từ nhà sản xuất Sungdo Hàn Quốc. Tuyệt đối không chấp nhận bản photocopy mờ hoặc không có số lô hàng.
- Hàng nguyên seal, nguyên kiện: Pa lăng Sungdo chính hãng được đóng hộp gỗ hoặc thùng carton có niêm phong nhà sản xuất. Nếu hộp đã mở là dấu hiệu đáng ngờ.
- Địa chỉ kho thực tế và showroom có thể kiểm tra: Không mua từ đơn vị chỉ có website, không có địa chỉ kho hàng thực tế xác minh được.
- Cam kết bảo hành bằng văn bản: Hợp đồng mua bán hoặc phiếu bảo hành phải ghi rõ: thời hạn bảo hành, phạm vi bảo hành, địa điểm và thời gian hỗ trợ kỹ thuật.
- Năng lực kỹ thuật thực sự: Nhà cung cấp có thể trả lời được câu hỏi kỹ thuật về mã hiệu, thông số, tương thích dầm và quy trình lắp đặt.

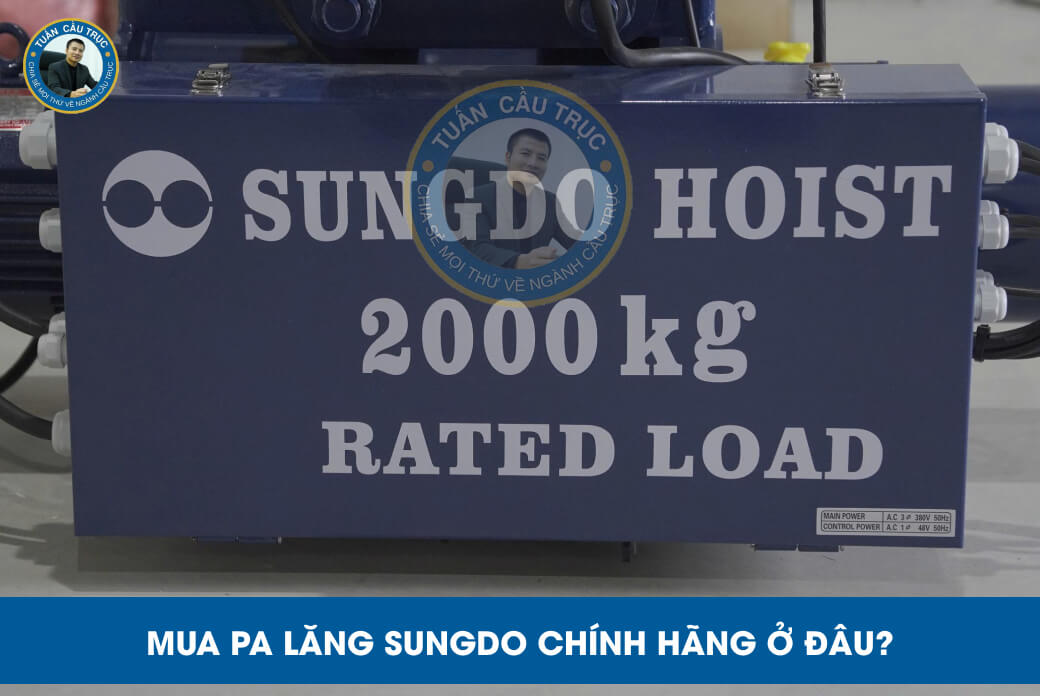

Mua pa lăng Sungdo chính hãng ở đâu?
Tuấn Cầu Trục chuyên cung cấp pa lăng Sungdo chính hãng
Với kinh nghiệm 15 năm trong ngành và là đơn vị phân phối chính thức thương hiệu Sungdo từ năm 2019, tôi cam kết mang đến cho khách hàng những giá trị thực chất nhất:
| Lợi thế tại Tuancautruc.com | Chi tiết cam kết |
| Kho hàng sẵn có | Đầy đủ các model tại KCN Phương Trung, Thanh Oai, Hà Nội. |
| Pháp lý minh bạch | Cung cấp đầy đủ bộ chứng chỉ CO/CQ và giấy tờ nhập khẩu. |
| Bảo hành chính hãng | Thời hạn 12 tháng theo đúng tiêu chuẩn của Sungdo Hàn Quốc. |
| Linh kiện thay thế | Luôn sẵn kho má phanh, hướng dẫn cáp, tay bấm điều khiển. |
| Dịch vụ trọn gói | Hỗ trợ tư vấn thiết kế, lắp đặt và bảo trì trọn đời thiết bị. |
Câu hỏi thường gặp (FAQ) về pa lăng Sungdo cố định dầm đơn 2 tấn
Từ góc độ kỹ thuật của một thợ lành nghề, tôi xin tổng hợp và giải đáp chi tiết thắc mắc của người dùng về pa lăng Sungdo 2 tấn để bạn có cái nhìn chuẩn xác nhất.
Câu 1. Pa lăng Sungdo 2 tấn cố định có thể lắp lên dầm đơn di chuyển được không?
Trả lời:
Có thể, nhưng không tối ưu. Về lý thuyết, bạn có thể chế tạo bệ đỡ để bắt bulong cố định pa lăng lên xe con (trolley) di chuyển trên dầm. Tuy nhiên, nếu nhu cầu là di chuyển, tôi khuyên bạn nên mua loại pa lăng Sungdo di chuyển dầm đơn nguyên bản. Việc tự chế bệ đỡ có thể làm thay đổi tâm tải trọng và gây mất an toàn nếu tính toán cơ khí không chính xác.
Câu 2. Nguồn điện yêu cầu để vận hành thiết bị là bao nhiêu?
Trả lời:
Thiết bị sử dụng nguồn điện công nghiệp 3 pha, 380V, 50Hz. Đây là tiêu chuẩn chung của các nhà máy tại Việt Nam. Đối với những khu vực điện áp không ổn định, bạn nên lắp thêm bộ bảo vệ mất pha và ngược pha để tránh làm cháy motor nâng.
Câu 3. Tốc độ nâng hạ của dòng Sungdo 2 tấn là bao nhiêu?
Trả lời:
Tốc độ nâng hạ tiêu chuẩn của model SM2 là 8.4 m/phút đối với loại 1 cấp tốc độ. Nếu bạn chọn dòng 2 cấp tốc độ, máy sẽ có thêm tốc độ vi chỉnh (thường là 0.84 m/phút) để phục vụ các công việc đòi hỏi sự chính xác cao như lắp ráp chi tiết máy hoặc đặt khuôn.
Câu 4. Tôi có thể tự thay cáp thép cho pa lăng Sungdo tại xưởng không?
Trả lời:
Bạn hoàn toàn có thể tự thay nếu có đội ngũ kỹ thuật am hiểu về thiết bị nâng hạ. Tuy nhiên, cần lưu ý:
- Phải chọn đúng thông số cáp thép (đường kính và cấu trúc lõi).
- Khi quấn cáp vào tang phải đảm bảo cáp nằm đúng rãnh, không chồng chéo.
- Sau khi thay, bắt buộc phải kiểm tra lại hoạt động của công tắc hành trình để tránh việc móc cẩu cuốn quá đà gây đứt cáp mới.
Câu 5. Thời gian đặt hàng pa lăng Sungdo cố định 2 tấn là bao lâu?
Trả lời:
Tại kho hàng của tôi ở Thanh Oai, Hà Nội, các model tiêu chuẩn như SM2-H6-MH luôn có sẵn hàng. Bạn có thể nhận máy ngay trong ngày. Đối với các cấu hình đặc biệt (2 cấp tốc độ, môi trường phòng sạch hoặc chống cháy nổ), thời gian nhập khẩu từ Hàn Quốc thường dao động từ 4–6 tuần.

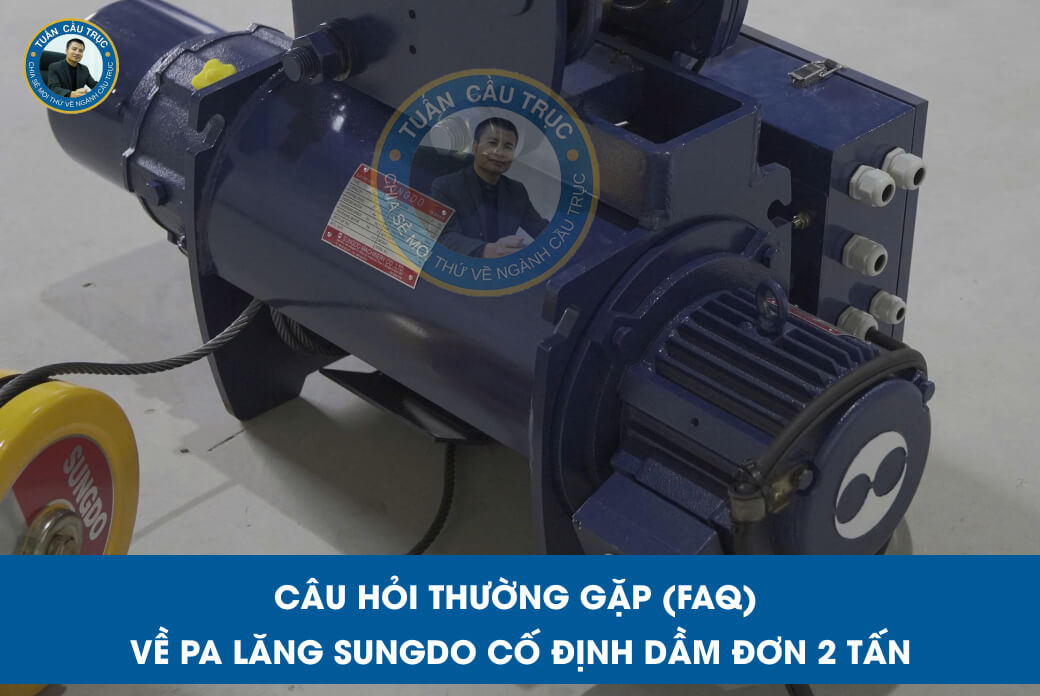

Câu hỏi thường gặp (FAQ) về pa lăng Sungdo cố định dầm đơn 2 tấn
Kết luận:
Tuấn Cầu Trục mong rằng những chia sẻ chi tiết trong bài viết trên đã giúp bạn hiểu rõ pa lăng Sungdo cố định dầm đơn 2 tấn là gì và vai trò của nó trong các kho xưởng quy mô vừa và nhỏ. Với kinh nghiệm 15 năm trong nghề, Tuấn Cầu Trục cam kết mang đến cho bạn giải pháp nâng hạ bền bỉ, an toàn với mức chi phí đầu tư hợp lý nhất. Đừng ngần ngại liên hệ với tôi để nhận báo giá chi tiết pa lăng Sungdo cố định dầm đơn 2 tấn và phương án lắp đặt tối ưu cho nhà xưởng của bạn.
TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY
🌐 Website: https://tuancautruc.com/
Hotline: 09 686 55 438
📺 Youtube: https://www.youtube.com/@tuancautruc
👍Facebook: https://www.facebook.com/tuancautruc
Linkedin: https://www.linkedin.com/in/tuancautruc1980
Blogspot: https://tuancautrucdl.blogspot.com/
Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.
Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.
