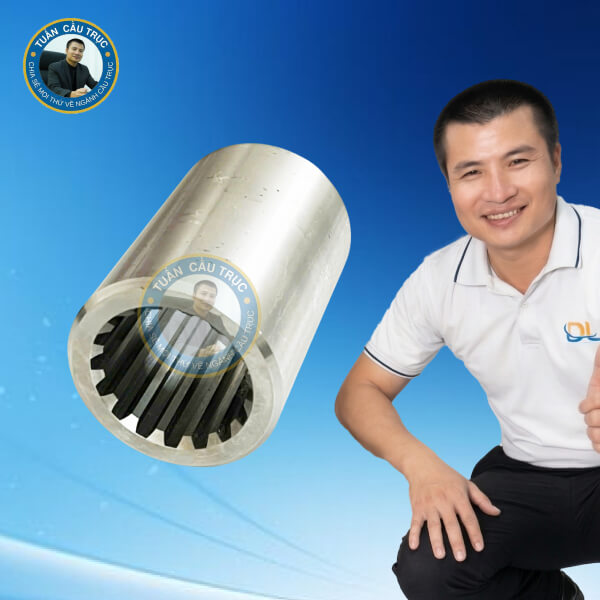

Khớp Nối Trục Tang Ngắn 15 Tấn

Khớp nối trục tang ngắn 15 tấn không chỉ là linh kiện cơ khí mà còn được xem là giải pháp điển hình giúp tối ưu không gian, tiết kiệm chi phí bảo trì và tăng độ bền cho toàn bộ hệ thống nâng hạ. Hãy cùng Tuấn Cầu Trục khám phá thông số kỹ thuật, cách chọn mua và báo giá mới nhất để đầu tư đúng đắn cho nhà xưởng của bạn!

Định nghĩa khớp nối trục tang ngắn – Góc nhìn chuyên gia

Khớp nối trục tang ngắn 15 tấn (hay còn gọi là ống nối trục ngắn, khớp nối trục pa lăng) là bộ phận kết nối chuyên dụng trong hệ thống truyền động của pa lăng, tời điện và cầu trục. Nhiệm vụ cơ bản của nó là làm cầu nối giữa động cơ và tang cuốn cáp, giúp truyền mô-men xoắn để nâng hạ tải trọng lên tới 15.000 kg.

Nhiều năm trực tiếp sửa chữa, bảo trì cơ cấu nâng hạ, tôi – Tuấn Cầu Trục nhận thấy khớp nối trục tang ngắn 15 tấn thực hiện hai nhiệm vụ chính:

• Truyền lực từ động cơ: Nằm giữa trục ra động cơ và trục truyền động trung tâm, khớp nối nhận mô-men xoắn trực tiếp từ động cơ để bắt đầu chuỗi vận hành. Khi bộ phận này hỏng, liên kết cơ học bị đứt đoạn, động cơ vẫn quay nhưng tang cuốn không thể hoạt động.
• Truyền mô-men xoắn đã khuếch đại từ hộp giảm tốc sang tang cuốn: Sau khi hộp giảm tốc hạ tốc độ quay từ động cơ và khuếch đại mô-men xoắn, khớp nối chịu trách nhiệm tiếp nhận lực khuếch đại này và truyền nguyên vẹn sang tang cuốn để kéo cáp nâng tải.

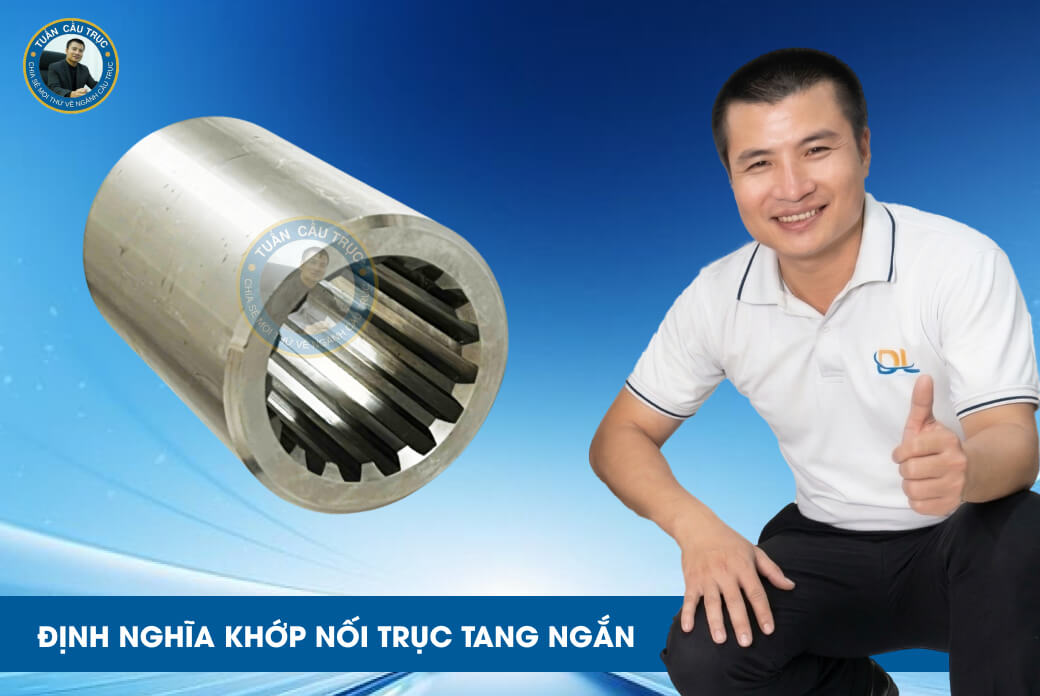

Định nghĩa khớp nối trục tang ngắn

Khớp nối trục tang ngắn 15 tấn có những loại nào?

Khớp nối trục tang ngắn 15 tấn được chia thành các dòng chính dựa trên cấu tạo cơ học, thương hiệu pa lăng, và chức năng truyền động nhằm đáp ứng từng nhu cầu vận hành cụ thể. Cùng Tuấn Cầu Trục tìm hiểu chi tiết về từng phiên bản của linh kiện này, làm cơ sở để lựa chọn khớp nối phù hợp với từng dòng pa lăng hiện có:

Phân loại theo cấu tạo cơ học và truyền động

Tùy vào thiết kế cơ học và phương thức truyền lực, khớp nối được chia thành ba dạng cấu trúc chính bên dưới.

• Khớp nối răng: Sử dụng hệ thống răng trong và răng ngoài (thường có 16 răng hoặc nhiều hơn tùy chuẩn hãng) làm từ thép hợp kim gia nhiệt như 42CrMo4. Dạng thiết kế này mang lại khả năng chịu mô-men xoắn lớn, đồng thời hỗ trợ bù góc lệch nhỏ giữa trục hộp giảm tốc và tang cuốn. Đây là loại tiêu chuẩn được áp dụng phổ biến nhất trên các dòng pa lăng 15 tấn hiện nay.
• Khớp nối trục tang ngắn kiểu xích: Kết cấu bao gồm hai đĩa xích kết hợp với chuỗi xích đôi bọc ở bên ngoài để truyền động. Ưu điểm nổi bật của dòng này là thao tác tháo lắp đơn giản, bảo trì nhanh chóng và chịu va đập tốt, tuy nhiên độ rơ cơ học sẽ cao hơn so với khớp nối răng.
• Khớp nối có mặt bích liền tang: Thiết kế phần vỏ ngoài tích hợp mặt bích lớn để bắt bu-lông trực tiếp vào thành tang cuốn. Cấu trúc này giúp tối ưu tối đa không gian chiều dài của pa lăng, đồng thời hỗ trợ truyền trực tiếp mô-men xoắn và tải trọng hướng tâm sang khung đỡ.

Phân loại theo thương hiệu và xuất xứ (Chuẩn kết nối)

Mỗi nhà sản xuất pa lăng lại áp dụng các tiêu chuẩn thiết kế riêng về kích thước răng, đường kính ngoài và chiều cao khớp nối.

• Dòng chuẩn Hàn Quốc: Các sản phẩm theo tiêu chuẩn Hàn Quốc, tiêu biểu như Sungdo có độ chính xác cơ khí cao, sử dụng vật liệu thép tôi giúp chống mài mòn vượt trội và phổ biến tại các nhà máy ở Việt Nam.
• Dòng chuẩn Trung Quốc: Đây là nhóm sản phẩm có thiết kế cơ bản, chi phí tối ưu và chế tạo module răng theo tiêu chuẩn GB của Trung Quốc.
• Dòng gia công / Đặt hàng riêng: Nhóm khớp nối này được chế tạo theo bản vẽ riêng để phục vụ các cơ cấu tời nâng đặc chủng hoặc dùng trong việc cải tạo hệ thống pa lăng cũ không còn linh kiện thay thế tiêu chuẩn trên thị trường.

Phân loại theo tính năng nâng cao

Xét theo mức độ tích hợp công nghệ điều khiển, khớp nối được chia thành hai nhóm phản ánh hai phương thức quản lý vận hành khác nhau.

• Khớp nối tiêu chuẩn: Loại truyền động cơ học thuần túy, hoạt động ổn định và đòi hỏi quy trình bôi trơn bằng mỡ định kỳ để đảm bảo độ bền thiết bị.
• Khớp nối tích hợp cảm biến mài mòn: Dòng sản phẩm được tích hợp bộ đo hoặc chỉ báo độ rơ của răng cùng chức năng cảnh báo độ lệch trục, đáp ứng yêu cầu khắt khe của các hệ thống cầu trục vận hành tự động hóa cao.

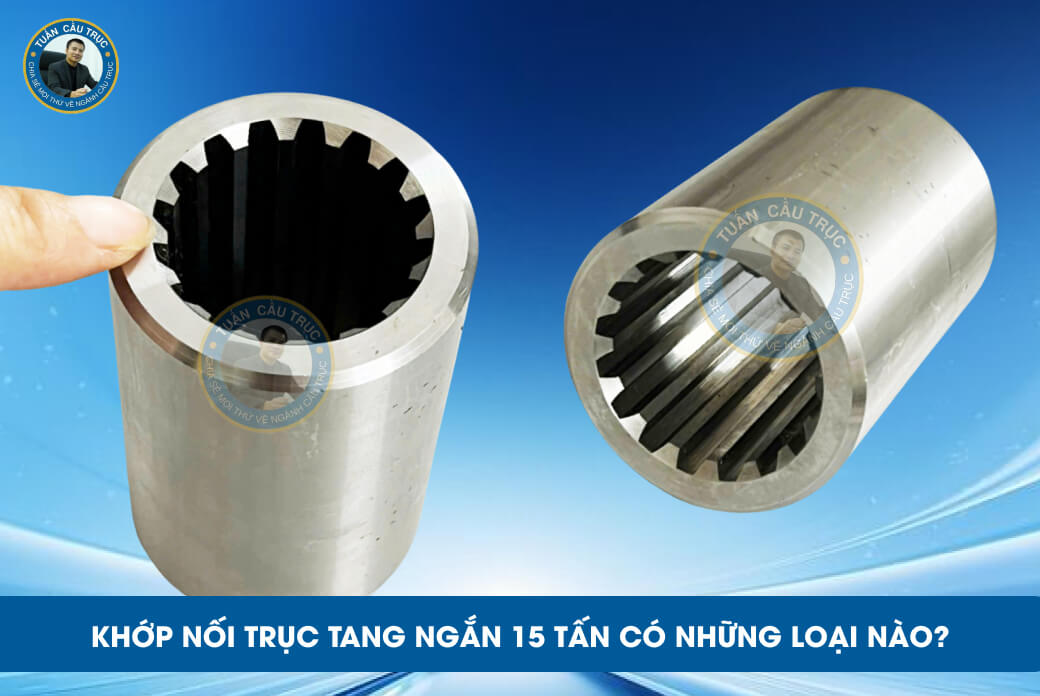

Khớp nối trục tang ngắn 15 tấn có những loại nào?

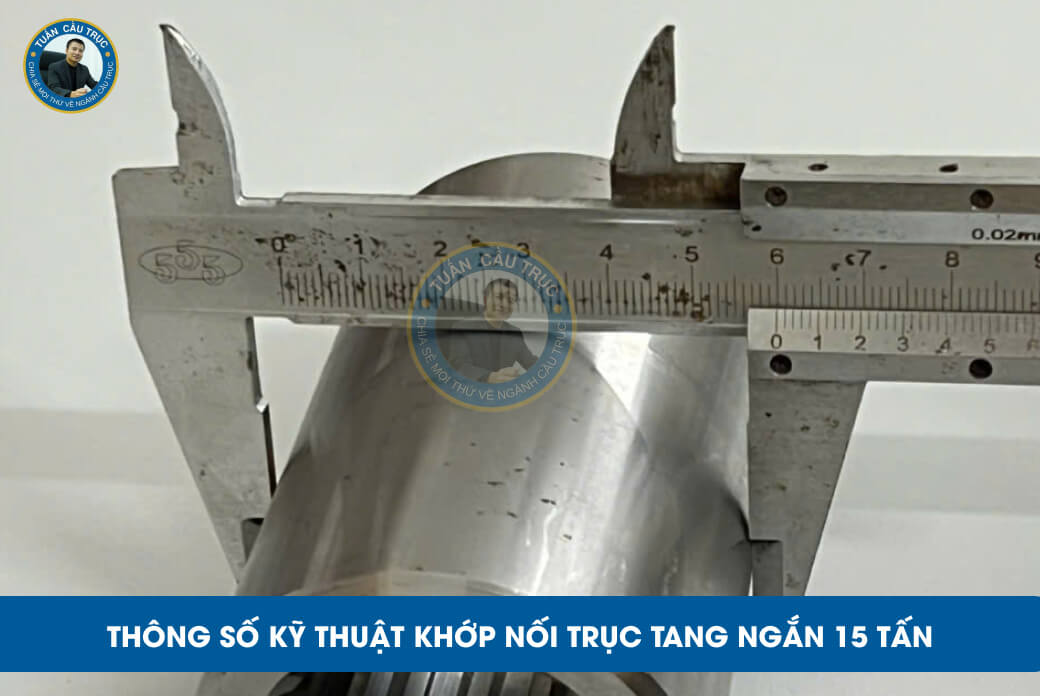

Thông số kỹ thuật khớp nối trục tang ngắn 15 tấn

Nắm rõ thông số kỹ thuật của khớp nối trục tang ngắn 15 sẽ giúp kỹ sư và thợ bảo trì chọn đúng linh kiện thay thế, tránh rủi ro chọn sai, gây hỏng hóc toàn bộ cơ cấu nâng hạ.

Bảng thông số kỹ thuật chi tiết

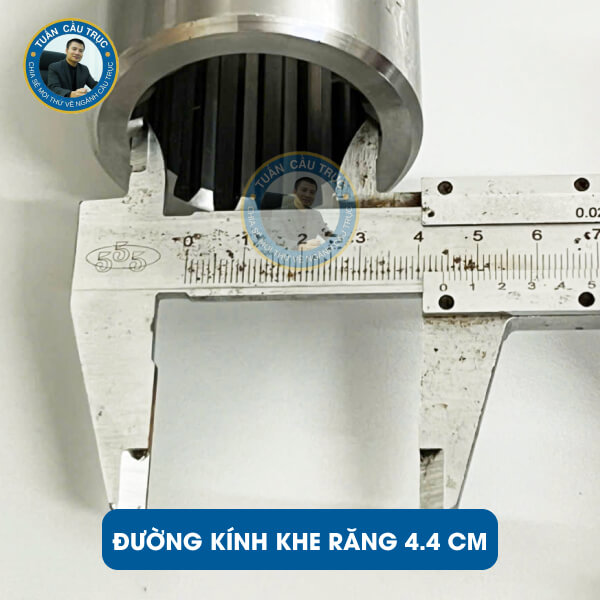

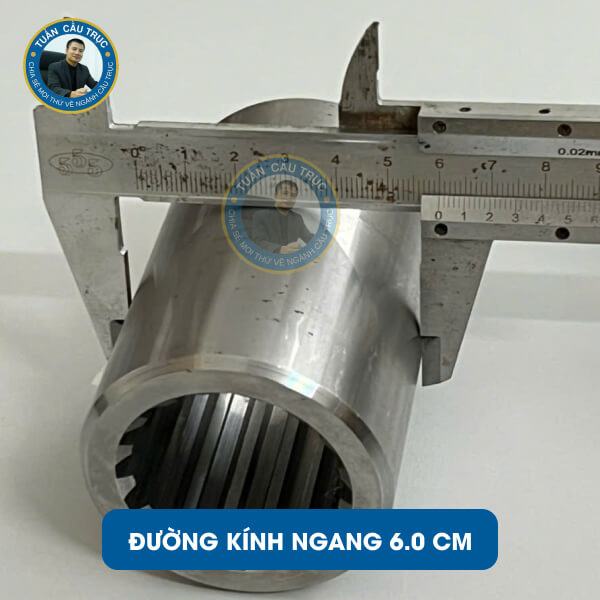

Dưới đây là các kích thước tiêu chuẩn đã được đo kiểm thực tế trên dòng khớp nối trục ngắn Sungdo – thương hiệu phụ kiện pa lăng được tin dùng phổ biến tại nước ta:

Ghi chú kỹ thuật khi kiểm tra & thay thế

Để đảm bảo khớp nối vận hành êm ái và đạt độ bền tối đa, bạn cần lưu ý một số điểm thực tế sau:

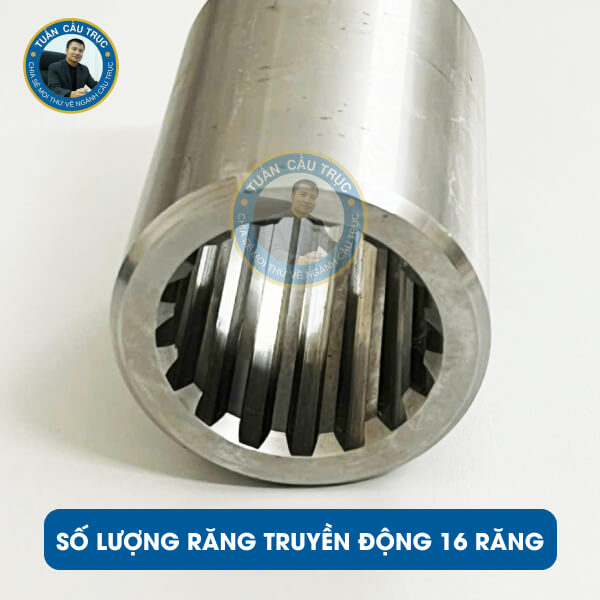

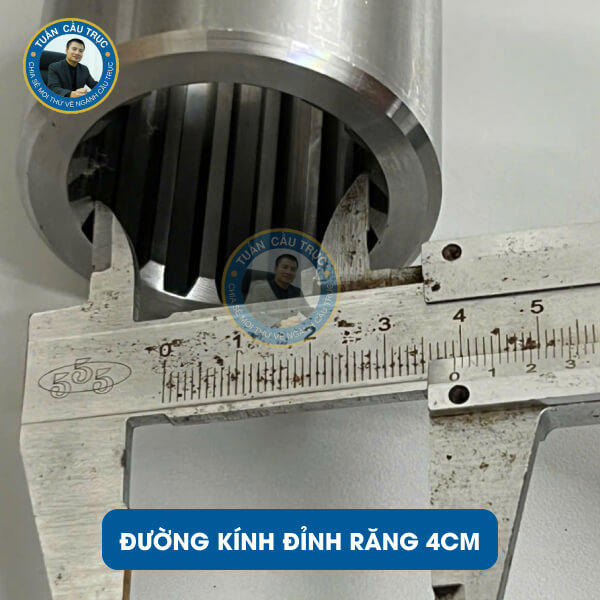

• Độ chính xác khớp bộ: Số lượng 16 răng cùng đường kính đỉnh/khe răng (4.0 cm / 4.4 cm) phải ăn khớp với trục ra của hộp giảm tốc và trục truyền động. Chỉ cần sai lệch nhỏ về chiều sâu răng sẽ gây ra hiện tượng trượt răng hoặc tập trung ứng suất làm gãy răng khi nâng tải nặng.
• Độ dày thành 1.1 cm: Đây là độ dày tối thiểu tiêu chuẩn để vỏ khớp nối chịu được ứng suất xoắn cực đại và lực va đập tĩnh khi bắt đầu nhấc tải 15.000 kg.
• Bôi trơn định kỳ: Khi lắp đặt, bắt buộc phải tra mỡ chịu nhiệt/chịu áp lực cao vào các kẽ răng để giảm ma sát và chống mài mòn hóa học trong quá trình làm việc.

Thông số kỹ thuật khớp nối trục tang ngắn 15 tấn

Đặc điểm cấu tạo của khớp nối trục tang ngắn 15 tấn

Dù thiết kế đơn giản, ống nối trục ngắn 15 tấn được tối ưu từng chi tiết cơ khí để đảm bảo chức năng liên kết giữa các trục, truyền mô men xoắn đến tang cuốn cáp. Cùng Tuấn Cầu Trục tìm hiểu chi tiết từng thành phần cấu tạo của linh kiện chuyên dụng này trong phần dưới đây:

• Thân khớp nối dạng ống rỗng: Thân khớp nối có dạng trụ rỗng, thiết kế gọn để bố trí bên trong cụm tang. Kết cấu này vừa tiết kiệm không gian vừa đáp ứng yêu cầu truyền lực của hệ thống nâng 15 tấn.
• Hệ thống răng trong: Phía trong thân khớp nối được gia công các rãnh răng dọc, phổ biến với 16 răng. Phần răng này ăn khớp với trục truyền động để truyền mô-men từ hộp số, động cơ đến tang cuốn cáp.
• Khả năng bù sai lệch trục: Kết cấu răng cho phép khớp nối có một mức dịch chuyển dọc trục nhất định. Nhờ đó, hệ thống có thể bù trừ sai lệch nhỏ giữa các trục trong quá trình lắp đặt và vận hành.
• Ổ bi và bạc định vị: Ổ bi đỡ giúp cố định vị trí trục, giảm ma sát và hỗ trợ chuyển động quay ổn định. Một số thiết kế có thêm bạc lót tại vị trí định tâm nhằm hạn chế rung và giảm tiếp xúc trực tiếp giữa các bề mặt kim loại.
• Cụm liên kết cơ khí: Khớp nối liên kết với các bộ phận truyền động ở hai đầu, trong đó một phía kết nối với trục hộp số và phía còn lại liên kết với tang. Tùy thiết kế, bu lông cường độ cao có thể được sử dụng để tăng độ chắc chắn của cụm liên kết.
• Vật liệu và xử lý nhiệt: Khớp nối thường sử dụng thép S45C hoặc thép hợp kim tương đương, đáp ứng yêu cầu về độ bền cơ học. Phần răng có thể được xử lý nhiệt như tôi cao tần và ram để tăng khả năng chống mài mòn, đồng thời duy trì độ dai cho lõi vật liệu.

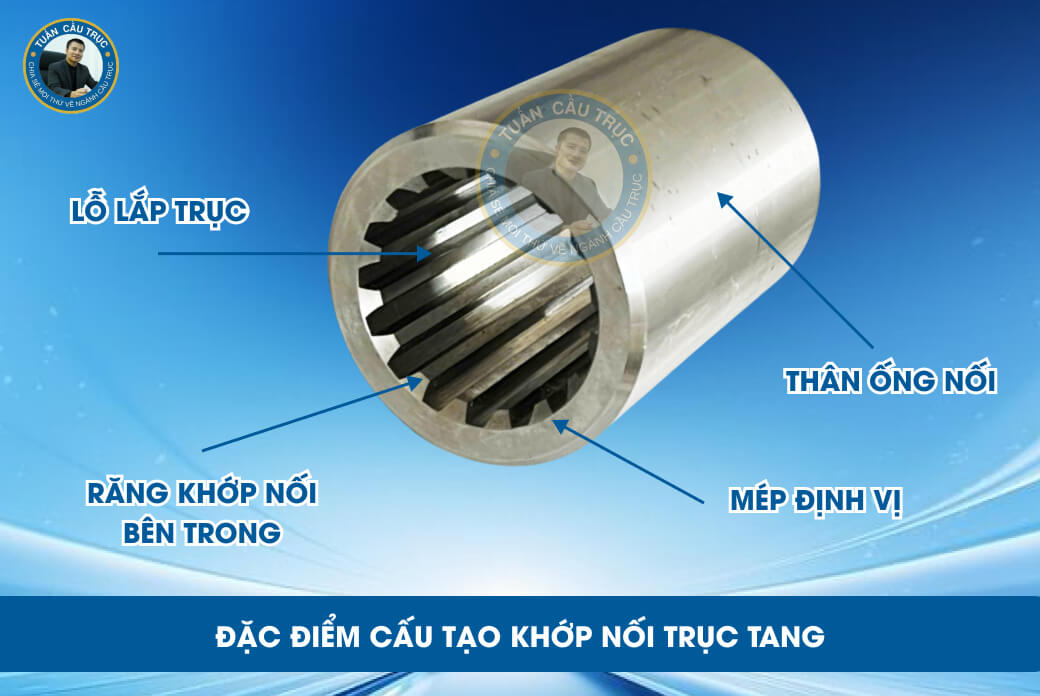

Đặc điểm cấu tạo khớp nối trục tang

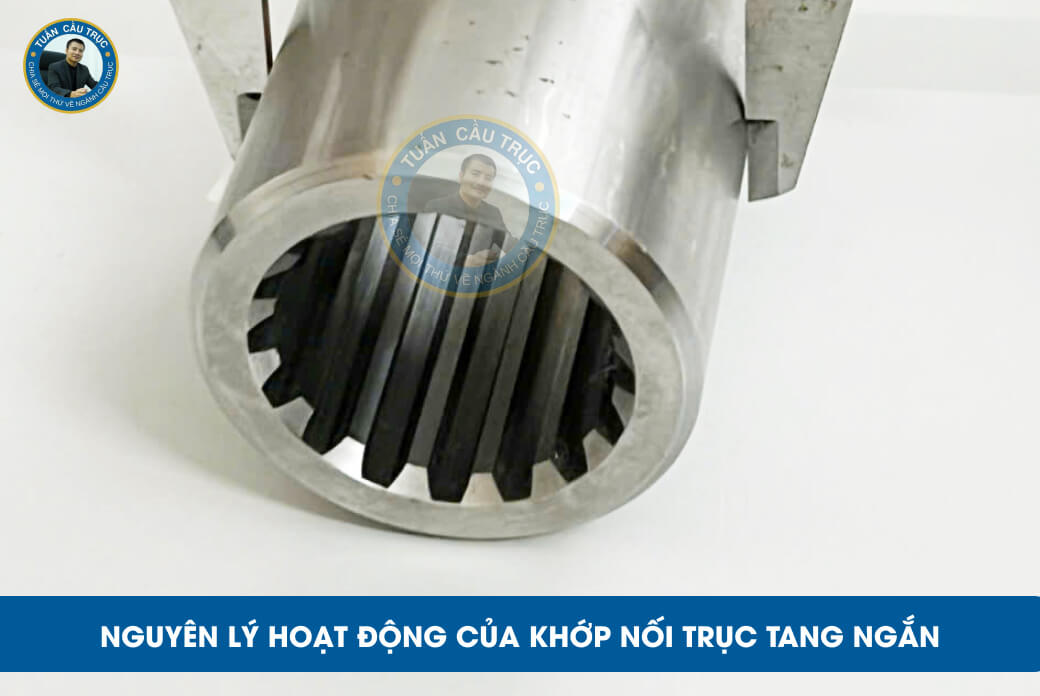

Nguyên lý hoạt động của khớp nối trục tang ngắn 15 tấn

Khớp nối trục tang ngắn vận hành theo cơ chế đơn giản: truyền mô-men xoắn gián tiếp và bù sai lệch trục giữa hộp giảm tốc và tang cuốn cáp. Theo đó, linh kiện này đảm nhận chức năng liên kết giữa các bộ phận động cơ – tang cuốn cáp – hộp giảm tốc, giúp chuyển hóa chuyển động quay thành lực kéo trong chu trình nâng – hạ khối tải trọng tới 15 tấn.

Chu trình truyền động từng bước

Về cơ bản, một chu trình hoạt động của ống nối ngắn thực hiện qua 3 bước chính sau đây:

• Bước 1: Tiếp nhận mô-men xoắn đã khuếch đại. Động cơ nâng hạ quay với tốc độ cao, truyền lực qua hộp giảm tốc để hạ vận tốc quay và tăng mô-men xoắn lên gấp nhiều lần. Trục ra của hộp giảm tốc (có gia công răng ngoài) cắm trực tiếp vào lòng trong của khớp nối.
• Bước 2: Ăn khớp và truyền lực xoay. Các rãnh răng trong gia công CNC của khớp nối ôm khít lấy các răng ngoài của trục hộp giảm tốc. Khi trục quay, lực ép tiếp tuyến tác động lên toàn bộ 16 rãnh răng, giúp truyền trọn vẹn mô-men xoắn cực đại sang thân khớp nối mà không bị trượt góc.
• Bước 3: Dẫn động tang cuốn nâng tải 15 tấn. Đầu còn lại của khớp nối liên kết chặt với trục truyền động hoặc bích của tang cuốn cáp. Chuyển động quay từ khớp nối làm tang cuốn xoay tròn, thực hiện quá trình thu hoặc thả cáp thép để kéo tải trọng lên tới 15.000 kg.

Cơ chế tự lựa và triệu tiêu biến dạng

Trong thực tế vận hành, khi nâng tải 15 tấn, khung pa lăng và tang cuốn luôn chịu lực uốn cong nhẹ làm lệch tâm giữa các trục. Khớp nối trục tang ngắn giải quyết vấn đề này nhờ:

• Bù góc lệch và độ rơ dọc trục: Kết cấu răng dọc cho phép các răng có độ xê dịch nhỏ (tự lựa). Điều này giúp triệt tiêu các sai lệch đồng tâm phát sinh đột ngột khi nâng tải.
• Bảo vệ hộp giảm tốc: Nhờ khả năng “mềm dẻo” cơ học tại điểm nối, khớp nối ngăn không cho tải trọng uốn từ tang cuốn truyền ngược lại làm cong trục hoặc vỡ ổ bi của hộp giảm tốc.

Nguyên lý hoạt động của khớp nối trục tang ngắn

Đánh giá tổng quát ưu nhược điểm của khớp nối trục tang ngắn 15 tấn

Khớp nối trục tang ngắn 15 tấn của Sungdo (Hàn Quốc) là một trong những phụ kiện truyền động nâng hạ luôn được giới kỹ thuật cầu trục lành nghề đánh giá cao về độ hoàn thiện cơ khí và khả năng ứng dụng linh hoạt. Từ góc nhìn thực tế của người làm nghề lâu năm, tôi sẽ đánh giá chi tiết những điểm mạnh – yếu của linh kiện này để bạn cân nhắc lựa chọn.

Bảng tổng hợp ưu – nhược điểm

Để có cái nhìn tổng quan trước khi đi sâu vào chi tiết, bạn có thể tham khảo bảng so sánh các tiêu chí vận hành cốt lõi dưới đây:

Ưu điểm nổi bật

Nhờ công nghệ chế tạo hiện đại từ Hàn Quốc, dòng khớp nối này sở hữu nhiều điểm mạnh về độ bền và hiệu suất truyền động.

• Vật liệu thép hợp kim cao cấp: Phôi thép được xử lý tôi cao tần bề mặt răng và ram dẻo phần lõi. Điều này giúp bề mặt răng chống mài mòn ma sát cực tốt, trong khi phần thân chịu được lực giật đột ngột khi phanh hoặc nhấc tải tĩnh 15 tấn.
• Độ chính xác cơ khí cao: Dãy 16 răng trong được phay CNC với độ sai số cực nhỏ, giúp lực ép truyền đều lên toàn bộ bề mặt tiếp xúc, giảm thiểu hiện tượng tập trung ứng suất gây gãy răng.
• Tối ưu không gian & Truyền lực êm: Cấu trúc ống rỗng ngắn giúp thu gọn tối đa chiều dài tổng thể của cụm pa lăng. Khả năng tự lựa nhẹ của khớp nối giúp triệt tiêu rung lắc, giảm tiếng ồn đáng kể trong quá trình nâng hạ.
• Độ tương thích cao: Linh kiện chuẩn chính hãng lắp ăn khớp với trục ra hộp giảm tốc Sungdo mà không cần gia công chỉnh sửa lại.

Nhược điểm cần lưu ý

Bên cạnh những ưu thế vượt trội, sản phẩm cũng có một số hạn chế kỹ thuật và chi phí mà người vận hành cần cân nhắc.

• Giá thành cao hơn: Mức giá khớp nối Sungdo chính hãng cao hơn so với các dòng khớp nối tiêu chuẩn Trung Quốc.
• Yêu cầu độ đồng tâm khắt khe: Do độ rơ cơ học được thiết kế ở mức tối thiểu để tăng độ bền, nếu thợ lắp đặt căn chỉnh độ đồng tâm giữa trục hộp giảm tốc – tang cuốn – động cơ kém, răng khớp nối sẽ bị mòn lệch nhanh chóng.
• Tính lắp lẫn hạn chế với các hệ tiêu chuẩn khác: Kích thước (chiều cao 8.9 cm, đường kính ngoài 6 cm, khe răng 4.4 cm, đỉnh răng 4.0 cm) được thiết kế tối ưu theo chuẩn Hàn Quốc, không thể dùng thay thế trực tiếp cho các pa lăng xuất xứ Trung Quốc hoặc Nhật Bản do khác module răng.

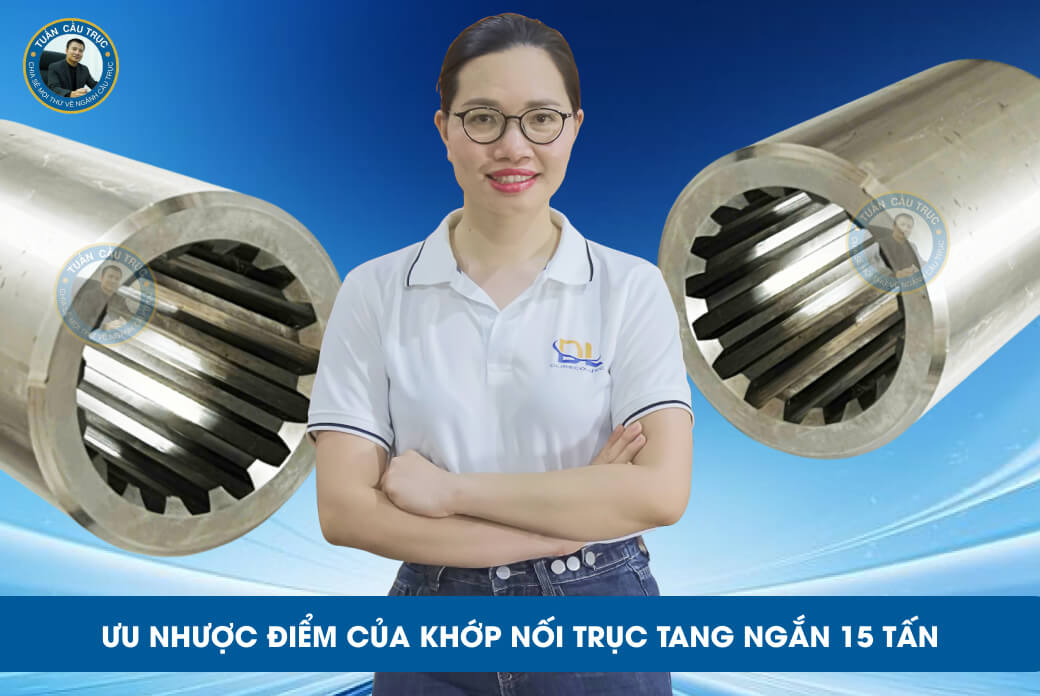

Ưu nhược điểm của khớp nối trục tang ngắn 15 tấn

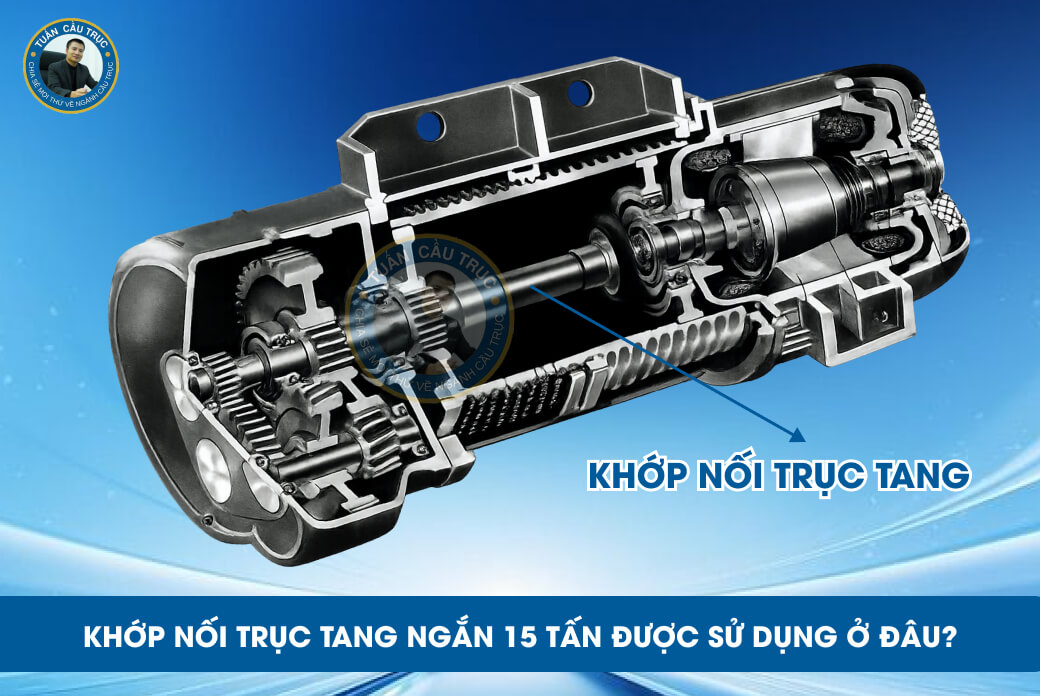

Khớp nối trục tang ngắn 15 tấn được sử dụng ở đâu?

Đảm nhận nhiệm vụ kết nối động cơ – tang cuốn cáp – hộp giảm tốc, khớp nối trục tang ngắn 7.5 tấn được sử dụng linh hoạt trong nhiều thiết bị nâng hạ hiện đại. Dưới đây là những ứng dụng điển hình của linh kiện này thường được Tuấn Cầu Trục triển khai trong các nhà xưởng công nghiệp:

Trong các thiết bị nâng hạ

Tùy theo cấu trúc của từng cơ cấu nâng, linh kiện này được tích hợp trực tiếp vào hệ thống truyền động chính để đảm bảo khả năng vận hành liên tục.

• Pa lăng cáp điện 7.5 tấn: Nằm giữa hộp giảm tốc và tang cuốn, động cơ và tang cuốn trên pa lăng dầm đơn hoặc dầm đôi (Sungdo, KG, CD/MD…).
• Tời điện mặt đất: Dùng trong cụm tời kéo hàng và tời xây dựng có sức kéo từ 7.5 đến 10 tấn.
• Xe con cầu trục (Trolley): Thuộc cơ cấu nâng chính của xe con di chuyển trên cầu trục dầm đôi hoặc cổng trục.

Trong các khu vực vận hành

Mỗi ngành công nghiệp có đặc thù môi trường riêng, đòi hỏi khớp nối phải chịu đựng được tần suất làm việc cao và điều kiện khắc nghiệt.

• Nhà máy cơ khí & kết cấu thép: Phục vụ cầu trục nâng hạ phôi thép, máy móc, cấu kiện nặng.
• Xưởng đúc & luyện kim: Dùng cho cầu trục di chuyển vật liệu trong môi trường nhiệt độ cao.
• Cảng biển & Bãi logistics: Trang bị cho hệ thống tời bốc xếp hàng hóa, container.
• Thủy điện & Bê tông đúc sẵn: Dùng cho cổng trục nâng cửa van xả nước hoặc di chuyển dầm bê tông.

Doanh nghiệp điển hình phù hợp sử dụng linh kiện

Dưới đây là một số đơn vị thuộc các ngành đúc cán kim loại, đóng tàu và dịch vụ kỹ thuật có mô hình sản xuất phù hợp để ứng dụng khớp nối ngắn 7.5 tấn:

• Công ty TNHH Đúc cán đồng nhôm Hồng Phát
  • MST: 2301269946
  • Địa chỉ: Thôn Đại Bái, Xã Đại Bái, Huyện Gia Bình, Tỉnh Bắc Ninh
• Công ty TNHH Nhôm Tân Mỹ Quảng Ninh
  • MST: 5702117992
  • Địa chỉ: Số 35 – phố Cây Tháp, tổ 8, khu 3, Phường Hồng Gai, Thành phố Hạ Long, Tỉnh Quảng Ninh
• Công ty TNHH Đóng tàu Sông Tiền
  • MST: 1201700444
  • Địa chỉ: Ấp Thọ Khương, Xã Bình Phú, Huyện Gò Công Tây, Tỉnh Tiền Giang
• Công ty TNHH Thương mại dịch vụ tổng hợp Kim Minh Vũng Tàu
  • MST: 3502499356
  • Địa chỉ: 421/29 Bình Giã, Phường Nguyễn An Ninh, Thành phố Vũng Tàu, Tỉnh Bà Rịa – Vũng Tàu

Khớp nối trục tang ngắn 15 tấn được sử dụng ở đâu?

Báo giá khớp nối trục tang ngắn 15 tấn mới nhất

Báo giá khớp nối trục tang ngắn là thông tin được nhiều kỹ sư và đơn vị vận hành quan tâm khi cần lên kế hoạch chi phí bảo trì, thay thế linh kiện định kỳ cho hệ thống pa lăng, cầu trục.

Bảng báo giá khớp nối trục tang ngắn tham khảo

Giá bán linh kiện phụ thuộc vào tải trọng thiết kế, tiêu chuẩn kích thước và nguồn gốc xuất xứ của pa lăng. Dưới đây là bảng giá tham khảo, Tuấn Cầu Trục cập nhật theo mặt bằng thị trường vào thời điểm giữa năm 2026:

Các yếu tố ảnh hưởng trực tiếp đến giá thành

Mức giá trên có thể biến động nhẹ tùy thuộc vào một số điều kiện kỹ thuật và thương mại thực tế:

• Chuẩn ăn khớp theo hãng: Các dòng khớp nối chế tạo theo tiêu chuẩn Hàn Quốc (Sungdo, KG) hoặc Nhật Bản thường có chi phí nhỉnh hơn so với dòng tiêu chuẩn Trung Quốc (CD/MD) do yêu cầu khắt khe hơn về độ chính xác gia công răng và công nghệ nhiệt luyện.
• Yêu cầu gia công đặc chủng: Trường hợp hệ thống pa lăng cũ không còn linh kiện thay thế chuẩn, cần đặt hàng gia công riêng theo bản vẽ (Custom-made), chi phí sẽ được tính toán dựa trên khối lượng phôi thép S45C và thời gian chạy máy CNC.
• Số lượng và chính sách vận chuyển: Đơn hàng cung cấp số lượng lớn cho các dự án bảo dưỡng nhà xưởng thường nhận được mức chiết khấu tốt hơn so với mua lẻ linh kiện thay thế khẩn cấp.

Để nhận báo giá cập nhật và đối chiếu chính xác thông số của khớp nối trục ngắn 15 tấn, Quý khách hàng vui lòng liên hệ Tuấn Cầu Trục theo Zalo/ Hotline: 0968.655.438

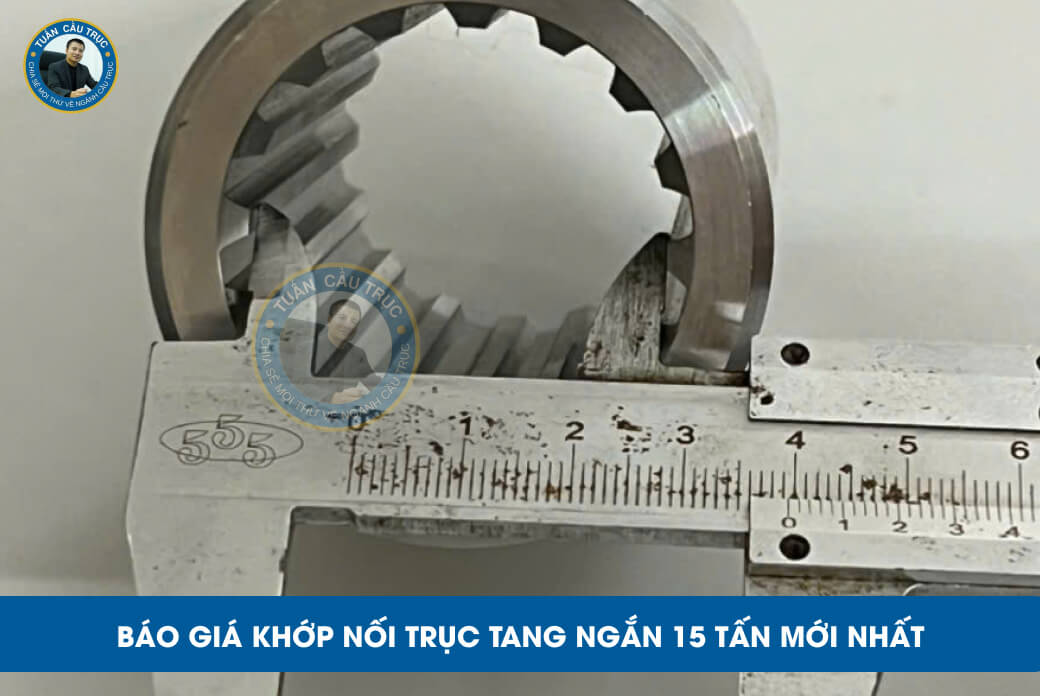

Báo giá khớp nối trục tang ngắn 15 tấn mới nhất

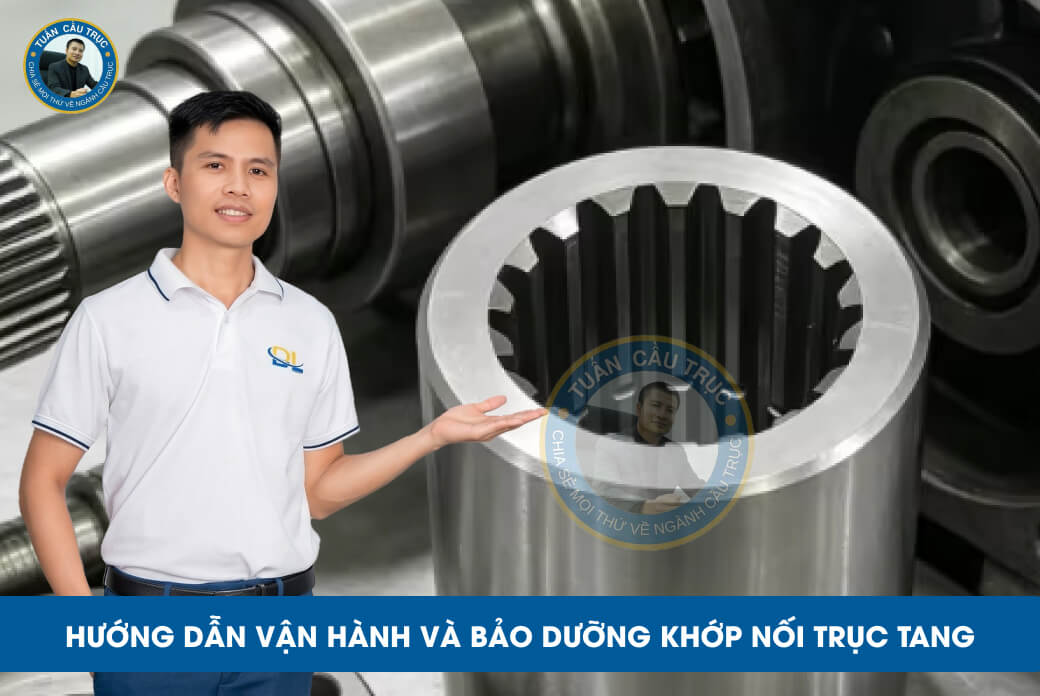

Hướng dẫn vận hành và bảo dưỡng khớp nối trục tang ngắn 15 tấn

Là linh kiện quan trọng trong cụm pa lăng, khớp nối trục tang cần được vận hành và bảo trì đúng chuẩn nhằm duy trì hiệu suất truyền mô-men xoắn. Đồng thời, chu trình này cũng giúp hạn chế sự cố đứt gãy răng đột ngột, gây gián đoạn hoạt động của toàn bộ hệ thống.

Dưới đây, Tuấn Cầu Trục hướng dẫn chi tiết cách vận hành và bảo dưỡng ống nối ngắn, giúp cơ cấu nâng hạ hoạt động ổn định, bền bỉ và an toàn trong môi trường nhà xưởng.

Hướng dẫn vận hành an toàn

Người vận hành thiết bị cần tuân thủ nghiêm ngặt các thao tác kỹ thuật cơ bản để bảo vệ khớp nối khỏi các lực tác động bất thường.

• Tránh nhấc tải bị chéo hoặc giật đột ngột: Không thực hiện thao tác kéo lê tải trên mặt đất hoặc nhấn nút nâng tải quá gấp khi cáp đang chùng. Lực va đập tĩnh đột ngột sẽ truyền thẳng qua khớp nối, làm tăng nguy cơ mẻ hoặc gãy răng.
• Không vận hành quá tải trọng thiết kế: Khớp nối được tính toán chịu tải tối đa 15.000 kg. Việc thường xuyên nâng quá tải sẽ làm méo dẻo rãnh răng và gây ứng suất mệt lên thành ống trụ.
• Chú ý âm thanh bất thường khi nâng hạ tải: Khi phanh ngắt hoặc khởi động cơ cấu nâng, nếu nghe thấy tiếng va đập kim loại hoặc tiếng ken két từ khu vực giữa hộp giảm tốc và tang cuốn, cần dừng thiết bị để kiểm tra ngay.

Quy trình bảo dưỡng định kỳ

Bảo dưỡng đúng kỹ thuật, chuẩn thời gian giúp giảm tối đa ma sát mài mòn và phát hiện sớm các nguy cơ hư hỏng của răng truyền động.

Lịch kiểm tra và tra mỡ định kỳ

Tùy theo điều kiện làm việc của từng nhà xưởng, tần suất kiểm tra và tra mỡ cần được thiết lập phù hợp:

• Môi trường tiêu chuẩn (nhà xưởng cơ khí, kho bãi): Kiểm tra và tra mỡ bôi trơn định kỳ 3 – 6 tháng/lần.
• Môi trường khắc nghiệt (xưởng đúc, luyện kim, hóa chất, bụi bẩn): Rút ngắn chu kỳ bảo dưỡng xuống 1 – 2 tháng/lần.

Chọn loại mỡ bôi trơn phù hợp

Lựa chọn đúng chất bôi trơn giúp duy trì lớp màng bảo vệ bề mặt răng liên tục dưới áp lực lớn.

• Khớp nối chịu tải trọng lớn và mô-men xoắn cao, do đó bắt buộc phải sử dụng mỡ chịu nhiệt và chịu cực áp.
• Không dùng các loại mỡ bò bôi trơn thông thường vì mỡ sẽ bị biến chất hoặc chảy văng ra ngoài dưới tác động của lực ly tâm và nhiệt độ sinh ra khi quay.

Các bước bảo dưỡng kỹ thuật

Quá trình bảo dưỡng cần thực hiện theo tuần tự các bước dưới đây để đảm bảo khớp nối được làm sạch và đánh giá chính xác:

• Bước 1 (Vệ sinh): Tháo nắp bảo vệ (nếu có), dùng dung dịch tẩy rửa công nghiệp làm sạch mỡ cũ, phoi kim loại và bụi bẩn bám trong các kẽ răng.
• Bước 2 (Kiểm tra mài mòn): Dùng kính phóng đại hoặc thước đo kiểm tra độ mòn bề mặt răng, khe rơ ngang và vết nứt chân răng. Nếu độ mòn răng vượt quá 15% độ dày ban đầu, cần lên kế hoạch thay thế khớp nối mới.
• Bước 3 (Tra mỡ mới): Tra đều mỡ EP vào toàn bộ 16 rãnh răng trong và các bề mặt tiếp xúc ăn khớp với trục hộp giảm tốc/tang cuốn.
• Bước 4 (Kiểm tra độ đồng tâm): Đo kiểm lại độ đồng tâm giữa trục ra hộp giảm tốc và trục tang cuốn. Độ lệch góc hoặc lệch tâm vượt tiêu chuẩn cho phép sẽ làm khớp nối dễ bị mòn lệch một bên.

Lưu ý quan trọng khi thay thế khớp nối mới

Trong trường hợp bắt buộc phải thay thế linh kiện mới, bạn cần chú ý hai điểm kỹ thuật then chốt sau để đảm bảo an toàn vận hành:

• Đo chính xác thông số: Khi thay mới, bắt buộc phải đo đối chiếu đúng các kích thước hình học (chiều cao 8.9 cm, đường kính ngoài 6 cm, khe răng 4.4 cm, đỉnh răng 4.0 cm, 16 răng) để đảm bảo lắp ăn khớp tốt.
• Thay đồng bộ (nếu cần): Nếu trục ra của hộp giảm tốc hoặc bánh răng tang cuốn đã bị mòn vẹt nặng, việc chỉ thay mới mỗi khớp nối sẽ làm khớp nối mới nhanh bị hỏng theo. Cần kiểm tra kỹ cả 2 đầu ăn khớp trước khi nghiệm thu.

Hướng dẫn vận hành và bảo dưỡng khớp nối trục tang

Góc hỏi – đáp về khớp nối trục tang ngắn 15 tấn (FAQ)

Dưới đây là tổng hợp các câu hỏi thường gặp (FAQ) liên quan đến khớp nối trục tang ngắn 15 tấn, Tuấn Cầu Trục thường xuyên nhận được từ khách hàng. Tôi hy vọng rằng phần thông tin hỏi – đáp chuyên sâu này sẽ giúp bạn nhanh chóng giải đáp những thắc mắc kỹ thuật phổ biến trong quá trình lựa chọn, sử dụng và bảo dưỡng thiết bị:

Câu 1. Dấu hiệu nào cho thấy khớp nối trục tang ngắn 15 tấn đã bị hỏng?

Trả lời:

Bạn cần kiểm tra và thay thế ngay khi phát hiện các hiện tượng như: tiếng kêu va đập khi cơ cấu nâng khởi động hoặc phanh ngắt; độ rơ của tang cuốn tăng bất thường; xuất hiện phôi kim loại rơi ra dưới khu vực khớp nối; hoặc pa lăng bị trượt, động cơ vẫn quay nhưng tang cuốn không chuyển động.

Câu 2. Khớp nối 15 tấn của hãng Sungdo có lắp lẫn cho pa lăng KG hay Dongyang được không?

Trả lời:

Dù cùng tải trọng 15 tấn và chung chuẩn Hàn Quốc (thường có 16 răng), bạn vẫn cần đo kiểm thực tế các thông số cốt lõi như đường kính ngoài (6.0 cm), chiều cao (8.9 cm), đường kính khe răng (4.4 cm) và đường kính đỉnh răng (4.0 cm). Chỉ cần sai lệch nhỏ về module răng hoặc chiều sâu rãnh cũng sẽ gây kẹt răng hoặc vỡ khớp nối.

Câu 3. Bao lâu thì cần tra mỡ bảo dưỡng khớp nối một lần?

Trả lời:

Đối với cầu trục làm việc cường độ tiêu chuẩn, bạn nên kiểm tra và tra mỡ chịu nhiệt/chịu áp lực cao định kỳ 3 – 6 tháng/lần. Trường hợp pa lăng vận hành liên tục trong xưởng đúc, nhà máy luyện kim hoặc môi trường nhiều bụi bẩn, chu kỳ bảo dưỡng cần rút ngắn xuống 1 – 2 tháng/lần.

Câu 4. Tại sao khớp nối mới thay lại nhanh bị mài mòn răng?

Trả lời:

Nguyên nhân chính thường do sai lệch độ đồng tâm giữa trục ra của hộp giảm tốc và trục tang cuốn vượt quá giới hạn cho phép. Ngoài ra, việc dùng sai loại mỡ bôi trơn, không tra mỡ khi lắp đặt, hoặc nâng tải quá tải trọng thiết kế (quá 15 tấn) cũng làm gia tăng ma sát gây mòn vẹt răng nhanh chóng.

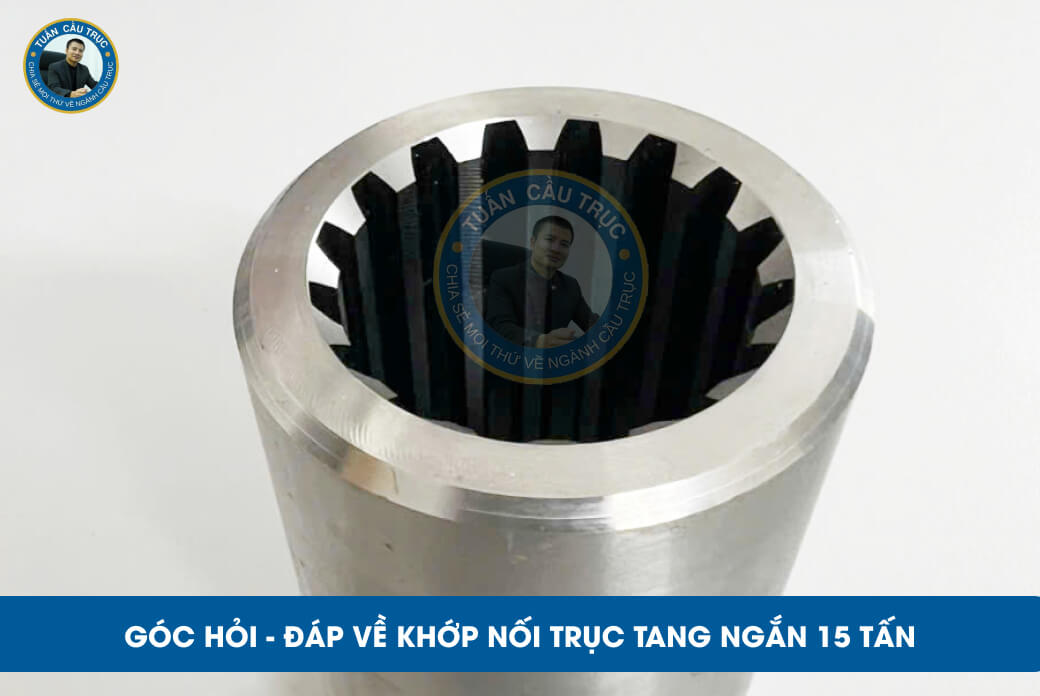

Góc hỏi – đáp về khớp nối trục tang ngắn 15 tấn

Mua khớp nối trục tang ngắn 15 tấn ở đâu chất lượng, chuẩn kỹ thuật?

Nếu bạn đang cần bảo trì pa lăng, tìm mua khớp nối ống ngắn chính hãng, Tuấn Cầu Trục luôn là địa chỉ tin cậy.

• Đơn vị phân phối và kỹ thuật chuyên sâu: Với 17 năm kinh nghiệm trực tiếp tư vấn, thiết kế và bảo trì hệ thống nâng hạ, tôi – Tuấn Cầu Trục cùng đội ngũ kỹ thuật luôn kiểm tra chính xác từng thông số kích thước trước khi bàn giao, đảm bảo linh kiện lắp đặt ăn khớp tốt, không gây rơ lắc hay mòn vẹt răng.
• Đối tác chiến lược của hãng Sungdo (Hàn Quốc): Từ năm 2019, Tuấn Cầu Trục trở thành đơn vị phân phối phụ kiện, pa lăng và khớp nối trục từ thương hiệu Sungdo – thương hiệu thiết bị nâng hạ nổi tiếng Hàn Quốc với độ bền cơ học cao, vật liệu thép S45C tôi cao tần chống mài mòn tốt.

Tại sao nên chọn mua khớp nối Sungdo 15 tấn tại Tuấn Cầu Trục?

Mọi sản phẩm khớp nối Sungdo do Tuấn Cầu Trục phân phối trên thị trường đều đảm bảo:

• Sản phẩm chính hãng 100%: Nhập khẩu trực tiếp từ Hàn Quốc, đầy đủ chứng chỉ và hóa đơn VAT theo quy định chung.
• Tư vấn chuẩn kỹ thuật: Hỗ trợ đối chiếu thông số kỹ thuật thực tế, đảm bảo khớp nối tương thích với hệ thống pa lăng Sungdo cũng như các dòng pa lăng dầm đơn, dầm đôi hiện hữu của bạn.
• Hàng sẵn kho – Giao hàng nhanh: Hệ thống kho bãi tại Thanh Oai – Hà Nội luôn sẵn linh kiện thay thế khẩn cấp, giúp nhà máy của bạn hạn chế tối đa thời gian dừng sản xuất.

Mua khớp nối trục tang ngắn 15 tấn ở đâu

Kết luận:

Nhiều năm trực tiếp thi công, sửa chữa cầu trục, cổng trục, tôi luôn tâm niệm rằng mỗi tải hàng nâng – hạ an toàn luôn gắn liền với sự an tâm của doanh nghiệp. Một khớp nối trục tang ngắn 15 tấn chính hãng Sungdo không chỉ giúp thiết bị vận hành ổn định, mà còn mang theo cả niềm tin vận hành hiệu quả của nhà máy. Nếu bạn cần kiểm tra thông tin sản phẩm hay tìm linh kiện thay thế chuẩn Hàn Quốc, liên hệ Tuấn Cầu Trục để được đồng hành tận tâm trên từng dự án!
