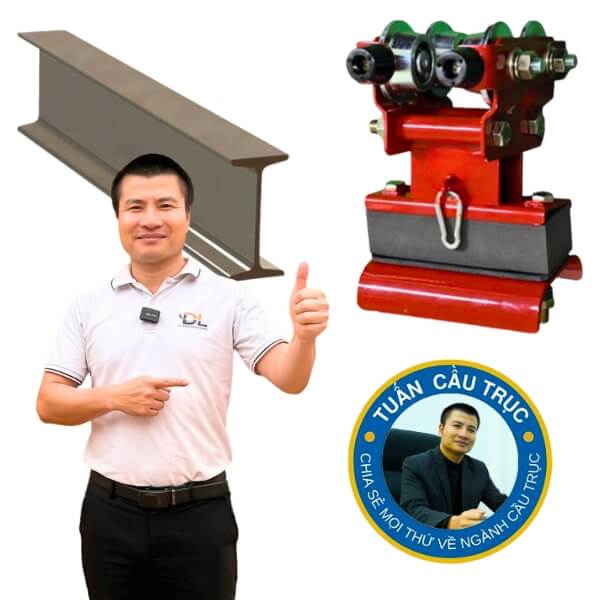

Hệ Điện Dọc Con Lăn Treo I

Hệ điện dọc con lăn treo I là giải pháp tôi – Tuấn Cầu Trục – thường ưu tiên tư vấn với cầu trục có tải trọng lớn và môi trường làm việc khắc nghiệt. Với hơn 15 năm trực tiếp thiết kế và thi công tại xưởng, tôi hiểu rõ tại sao ray I trolley lại vượt trội hơn hẳn các điện dọc thông thường về độ chịu tải và tính bền bỉ. Trong bài viết này, tôi sẽ bóc tách chi tiết cấu tạo và những lưu ý cần thiết về sản phẩm này để bạn chọn được hệ thống phù hợp nhất.

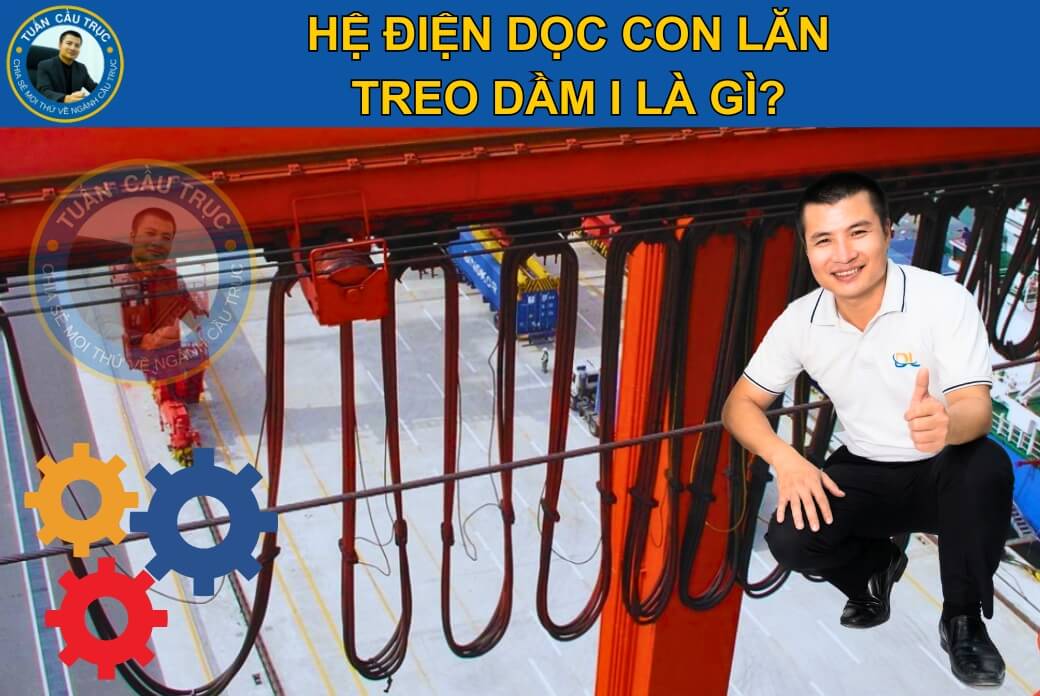

Hệ điện dọc con lăn treo I là gì? Góc nhìn thực chiến từ Tuấn Cầu Trục

Hệ điện dọc con lăn treo I là hệ thống cấp nguồn điện động lực dọc theo đường chạy của cầu trục hoặc cổng trục. Hệ thống này không dùng thanh máng C mà thiết kế các con lăn (trolley) chạy trực tiếp trên cánh dưới của thanh thép hình I (thường dùng loại I100, I150 hoặc I200).

Trong chuyên ngành cầu trục, thiết bị này còn được gọi là hệ ray I trolley. Điểm khác biệt lớn nhất là cụm con lăn bằng thép có kích thước lớn, chịu được tải trọng nặng từ các bó cáp động lực và cáp điều khiển mà hệ máng C không đáp ứng được.

Lý do lắp đặt hệ ray I cho cầu trục tải trọng lớn

Với hệ thống cầu trục, cổng trục có tải trọng và khẩu độ lớn, tôi thường ưu tiên tư vấn hệ điện dọc con lăn treo I bởi sản phẩm này có nhiều ưu điểm kỹ thuật thực tế như sau:

• Hoạt động ổn định, không bị kẹt con lăn: Với cầu trục tải trọng lớn (trên 20 tấn), cáp động lực thường có tiết diện rất lớn và nặng. Nếu sử dụng máng C, sức nặng của cáp dễ làm biến dạng thanh máng, dẫn đến kẹt con lăn. Hệ ray I sử dụng dầm thép dày làm đường chạy, đảm bảo con lăn di chuyển liên tục, không bị kẹt.
• Chống võng cáp trên hành trình dài: Khi khẩu độ cầu trục dài trên 20m, trọng lượng cáp động lực tích tụ rất lớn. Hệ thống con lăn treo I có bánh xe và vòng bi chịu lực tốt, giúp giữ dàn cáp thẳng, xếp lớp đều và không bị vướng vào kết cấu nhà xưởng khi thiết bị di chuyển.
• Độ bền cao trong môi trường sản xuất công nghiệp: Tại các xưởng cơ khí hoặc xưởng đúc, bụi thép và nhiệt độ cao ảnh hưởng trực tiếp đến thiết bị. Thiết kế của ray I là dạng mở nên rất dễ vệ sinh. Con lăn bằng thép chịu được va đập và nhiệt độ, giúp hệ thống hoạt động ổn định và giảm thời gian bảo trì.
• Phù hợp với cáp động lực tiết diện lớn: Hệ thống này được thiết kế chuyên dụng để đỡ các loại cáp nguồn có đường kính lớn, đảm bảo khả năng truyền tải điện năng cho động cơ công suất cao mà không gây hư hại cho dây cáp.

Nếu bạn đang vận hành hệ thống nâng hạ công suất lớn, việc lựa chọn hệ thống điện dọc cầu trục loại ray I là phương án kỹ thuật an toàn và đạt hiệu suất cao nhất.

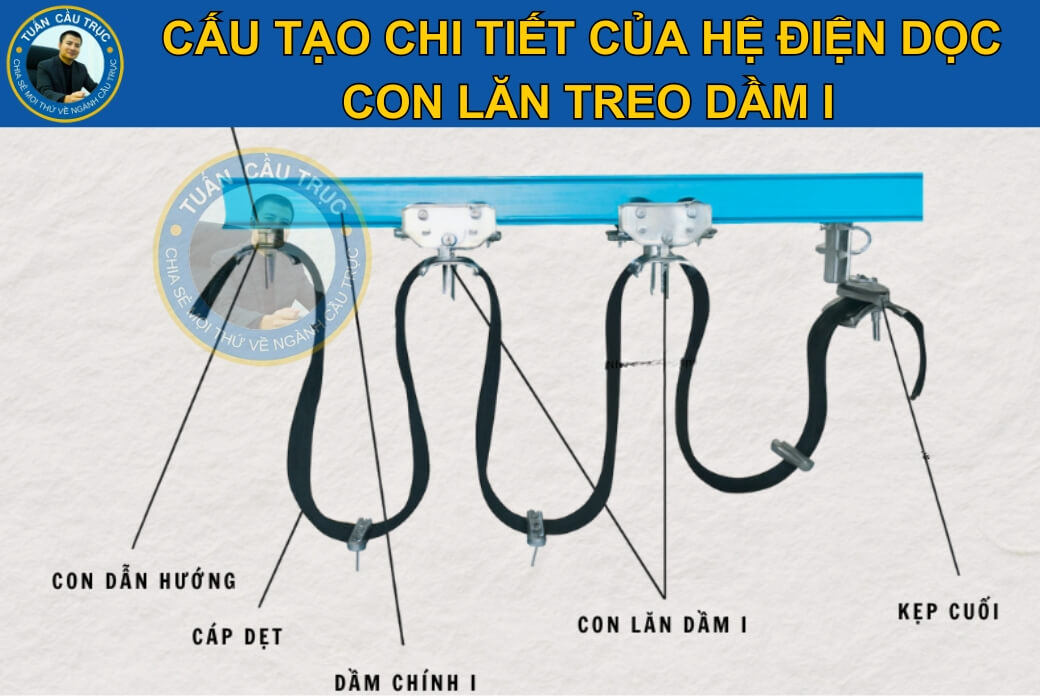

Cấu tạo hệ điện dọc con lăn treo I – Những linh kiện quyết định sự bền bỉ

Hệ điện dọc con lăn treo I được cấu thành bởi nhóm thành phần đơn giản nhưng hoạt động rất hiệu quả, bền bỉ. Các bộ phận chính trong hệ điện này thường gồm có:

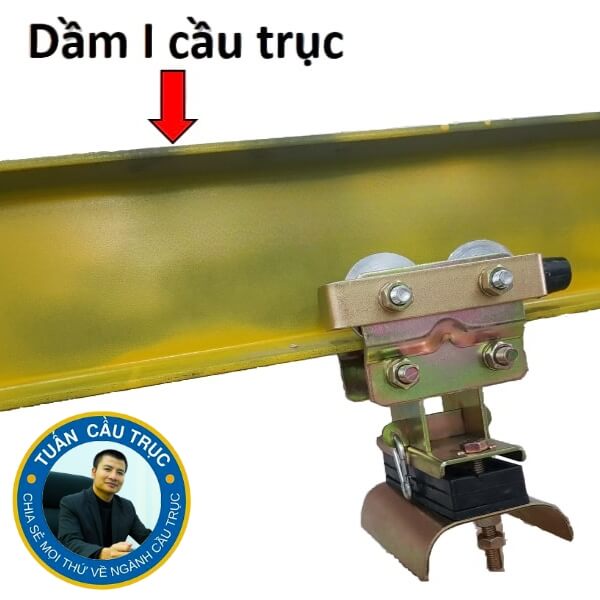

Cụm treo thanh I

Cụm treo là thành phần chịu trách nhiệm giữ toàn bộ hệ thống ray điện trên cao.

• Cách lựa chọn: Tùy vào tải trọng của dàn cáp, tôi thường tư vấn khách hàng sử dụng thanh thép hình I100, I125 hoặc I150. Nếu dàn cáp nặng và hành trình dài, I150 là lựa chọn an toàn nhất để tránh độ võng cơ khí.
• Cách cố định: Tôi sử dụng các kẹp dầm chuyên dụng để bắt chặt thanh ray I vào cánh dưới của dầm chính cầu trục. Phương pháp này giúp hệ thống ổn định, không bị rung lắc khi cầu trục di chuyển tốc độ cao và đặc biệt là không cần hàn trực tiếp vào dầm, giữ nguyên kết cấu an toàn cho thiết bị.

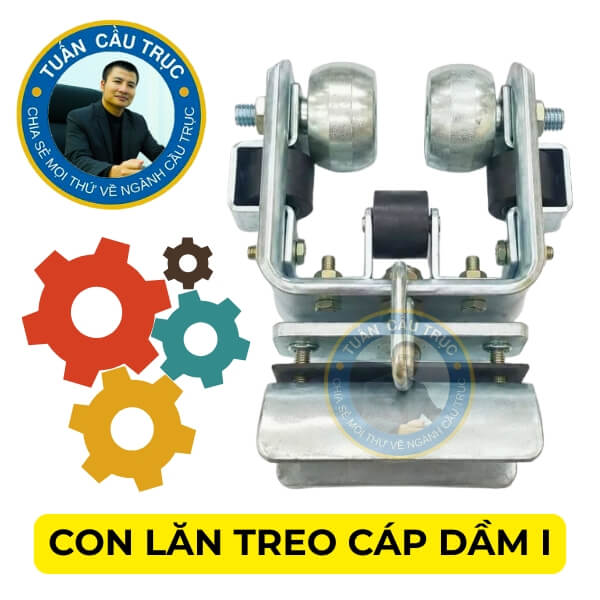

Con lăn treo cáp dầm I

Đây là bộ phận di chuyển liên tục, quyết định độ trơn tru của hệ thống.

• Con lăn thép nguyên khối: Tôi ưu tiên dùng loại này cho các môi trường nhiệt độ cao hoặc bụi thép dày. Bánh xe thép có vòng bi chịu lực giúp con lăn chịu được sức nặng của các bó cáp lớn mà không bị mòn hay biến dạng.
• Bánh xe bọc nhựa: Phù hợp cho các nhà xưởng cần giảm tiếng ồn. Lớp nhựa cao cấp giúp con lăn chạy êm hơn trên cánh dầm I nhưng vẫn đảm bảo khả năng chịu tải tốt.
• Thiết kế: Cụm con lăn có khung thép dày, bao quanh bánh xe để đảm bảo không bị trượt ra khỏi cánh dầm I trong quá trình vận hành.

Hệ thống cáp động lực và cáp điều khiển

Dây cáp là thành phần truyền tải năng lượng, vì vậy việc chọn loại cáp là cực kỳ quan trọng. Thông thường, cáp động lực được ưu tiên sử dụng nhiều hơn cho hệ điện dọc con lăn treo I.

• Cáp động lực: Tôi luôn ưu tiên sử dụng cáp dẹt vỏ cao su. Loại cáp này có khả năng chịu uốn tốt, không bị nứt vỡ lớp vỏ khi co giãn liên tục. Tiết diện lõi đồng được tính toán kỹ để chịu được dòng khởi động lớn của động cơ nâng hạ.
• Cáp điều khiển: Sử dụng loại nhiều lõi, có bọc màng chống nhiễu để đảm bảo tín hiệu từ tay bấm đến tủ điện luôn chính xác, không bị chập chờn do ảnh hưởng từ từ trường của cáp động lực.

Phụ kiện hỗ trợ

Đây là những chi tiết tuy rất nhỏ nhưng lại hỗ trợ rất lớn trong việc bảo vệ an toàn toàn bộ hệ thống điện ray I:Tay kéo dẫn hướng: Thanh thép cứng kết nối giữa dầm biên và con lăn đầu tiên. Nó có nhiệm vụ lôi kéo toàn bộ dàn con lăn di chuyển, giúp giảm lực căng trực tiếp lên dây cáp.

• Bộ kẹp cố định đầu cáp: Dùng để giữ chặt điểm đầu của cáp điện tại vị trí cấp nguồn, tránh tình trạng cáp bị tuột hoặc căng quá mức.
• Chặn hành trình: Được lắp ở hai đầu thanh ray I để ngăn con lăn chạy quá giới hạn, đảm bảo an toàn tuyệt đối cho hệ thống điện dọc.

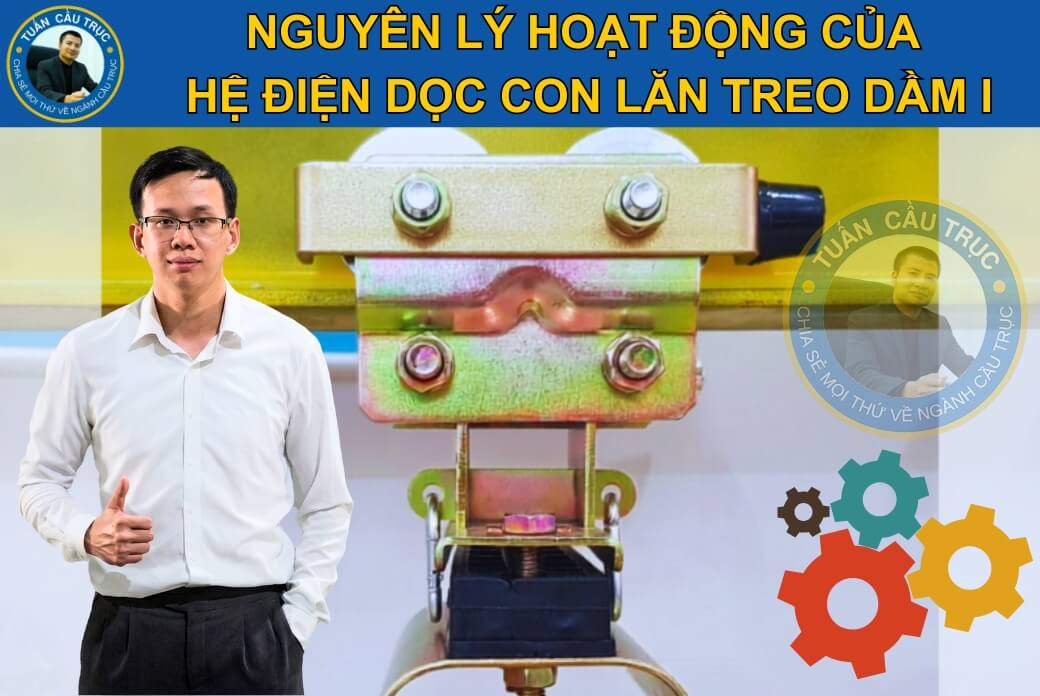

Nguyên lý hoạt động và phân loại hệ điện dọc ray I

Hệ điện dọc con lăn treo I của cầu trục, cổng trục chỉ vận hành bền bỉ khi bạn lựa chọn đúng thiết bị và nắm rõ cách vận hành. Từ kinh nghiệm thực tế nhiều năm trong ngành nâng hạ, tôi đúc kết về sản phẩm như sau:

Nguyên lý hoạt động

Hệ điện dọc ray I vận hành theo cơ chế xếp lớp cáp (Festoon System). Đây là hệ thống cấp nguồn động lực chủ yếu cho dầm biên cầu trục.

Khi cầu trục di chuyển dọc theo nhà xưởng, tay kéo dẫn hướng (gắn cố định vào dầm biên) sẽ lôi cụm con lăn đầu tiên chạy trên cánh dầm I. Các con lăn tiếp theo sẽ được kéo đi nhờ lực liên kết của chính dây cáp hoặc xích kéo hỗ trợ.

• Khi cầu trục chạy ra xa: Dàn con lăn giãn dần ra, kéo theo dây cáp dẹt hoặc cáp cao su tròn trải dài dọc hành trình.
• Khi cầu trục chạy về gần: Các con lăn dồn lại, giúp dây cáp xếp chồng thành từng lớp gọn gàng, không bị rối hay vướng vào các thiết bị khác trong xưởng.

Phân loại hệ điện dọc con lăn treo I

Dựa trên thực tế sản xuất tại xưởng, tôi thường phân loại hệ thống này theo 3 tiêu chí chính để khách hàng dễ lựa chọn:

Phân loại theo kích thước dầm I (Đường chạy)

Việc chọn đúng kích cỡ dầm I làm đường ray sẽ quyết định độ ổn định của toàn bộ dàn con lăn khi chịu tải trọng cáp.

• Hệ I100: Sử dụng dầm I có chiều cao 100mm. Đây là dòng phổ biến nhất cho các loại cầu trục từ 5 tấn đến 15 tấn, cáp điện có trọng lượng vừa phải.
• Hệ I125 – I150: Dùng cho dầm I cao 125mm hoặc 150mm. Hệ này dành cho các dòng cầu trục hạng nặng, cáp động lực tiết diện lớn có trọng lượng rất nặng.
• Hệ I200 trở lên: Thường dùng cho các loại cổng trục siêu trọng ngoài trời hoặc các hệ thống yêu cầu độ cứng vững cực cao.

Phân loại theo chất liệu con lăn (Trolley)

Tùy thuộc vào môi trường làm việc của nhà xưởng, tôi sẽ chỉ định loại vật liệu bánh xe để tối ưu tuổi thọ và độ êm khi vận hành.

• Con lăn bánh xe thép: Ưu điểm là chịu tải cực tốt, chịu được nhiệt độ cao và va đập mạnh trong các xưởng đúc, xưởng thép.
• Con lăn bánh xe nhựa chịu lực: Chạy êm, giảm thiểu tiếng ồn và ma sát, phù hợp cho các nhà xưởng sạch hoặc môi trường cần hạn chế tiếng động.

Phân loại theo kiểu cáp sử dụng

Mỗi kiểu cáp sẽ yêu cầu một loại má kẹp con lăn khác nhau để đảm bảo cáp không bị xoắn hoặc đứt gãy lõi đồng bên trong.

• Hệ dùng cáp dẹt: Con lăn có má kẹp dẹt, giúp cáp xếp lớp cực kỳ gọn gàng, tăng tuổi thọ cho dây cáp do ít bị vặn xoắn.
• Hệ dùng cáp tròn: Sử dụng cho các môi trường đặc thù, yêu cầu cáp có vỏ bọc dày, chịu được va quệt trực tiếp với kết cấu thép.

Việc phân loại rõ ràng giúp bạn xác định chính xác nhu cầu, tránh việc lắp đặt hệ thống quá nhỏ gây nhanh hỏng hoặc quá lớn gây lãng phí ngân sách đầu tư.

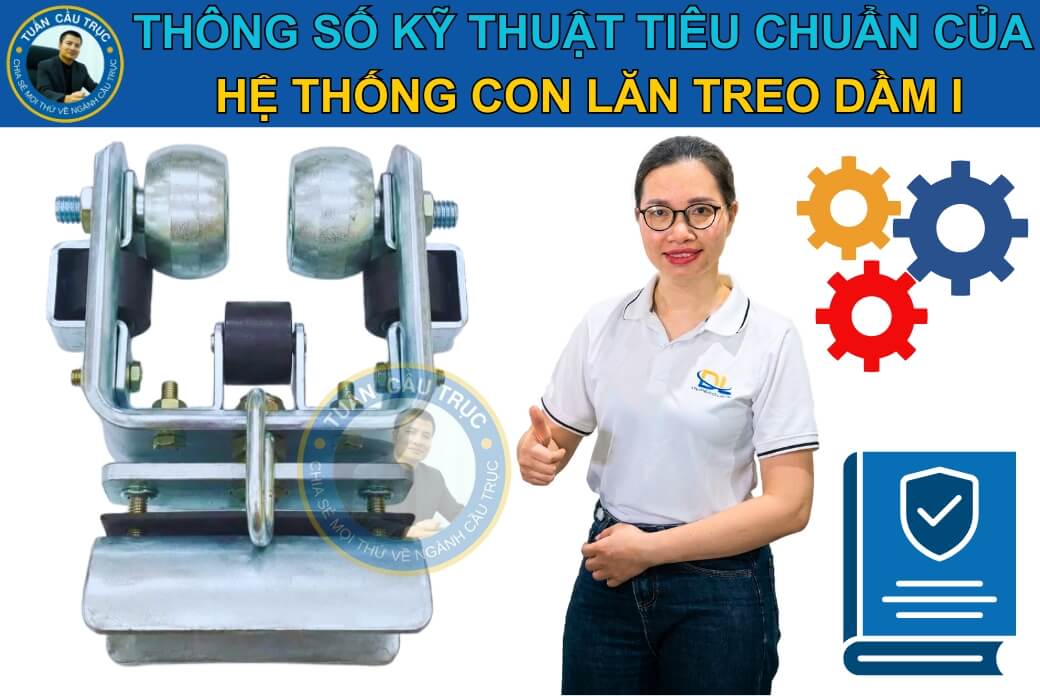

Thông số kỹ thuật tiêu chuẩn của hệ con lăn treo dầm I

Hệ điện dọc con lăn treo I vận hành ổn định và an toàn theo tiêu chuẩn TCVN 4244:2005. Để bạn đọc hiểu rõ hơn về thông số kỹ thuật của sản phẩm, tôi sẽ phân tích một số điểm chính về vật liệu chế tạo, môi trường hoạt động cũng như loại cáp tương thích trong phần dưới đây.

Thông số cơ khí và vật liệu chế tạo

Trong phần này, tôi tập trung giới thiệu đến bạn đọc về vật liệu chế tạo của hệ ray I cũng như thông số cơ bản của một số thành phần cơ khí chính.

STT	Thành phần	Thông số chi tiết	Ghi chú
1	Vật liệu khung	Thép mạ kẽm / Inox 304	Chống gỉ sét, chịu lực
2	Vật liệu bánh xe	Thép đúc / Nhựa MC Nylon	Tùy chọn theo môi trường
3	Đường kính bánh xe	40mm – 80mm	Theo kích thước dầm I
4	Tải trọng con lăn	50kg – 200kg / cụm	Khả năng đỡ cáp nặng
5	Loại vòng bi	Vòng bi kín (6202, 6204…)	Chống bụi, chịu lực

Thông số vận hành và môi trường làm việc

Để bạn hiểu hơn về cách vận hành cũng như đặc thù từng môi trường làm việc, tôi đưa ra bảng thông tin tham khảo và các giá trị tương ứng như sau:

Đặc tính	Giá trị tiêu chuẩn	Đơn vị
Tốc độ di chuyển tối đa	60 – 120	m/phút
Quy cách dầm I phù hợp	I100, I125, I150, I200	mm
Độ rộng cánh dầm chạy	68 – 100	mm
Nhiệt độ làm việc	-20 đến +80	độ C
Độ bền cơ học	> 10.000	Hành trình

Thông số dây cáp điện tương thích

Việc lựa chọn dây cáp động lực có thông số chuẩn xác là yếu tố tiên quyết để đảm bảo khả năng truyền tải điện năng, tránh hiện tượng sụt áp và quá nhiệt khi cầu trục nâng tải nặng.

Chỉ số kỹ thuật	Thông số chi tiết	Ghi chú
Loại dây cáp	Cáp dẹt (Flat cable) hoặc cáp tròn vỏ cao su	Ưu tiên cáp dẹt để xếp lớp tốt hơn
Tiết diện lõi đồng	10, 16, 25, 35, 50, 70 (mm2)	Tùy chọn theo công suất động cơ
Điện áp định mức	0.6 / 1kV	Tiêu chuẩn cách điện an toàn
Vật liệu cách điện	Nhựa PVC cao cấp hoặc Cao su tổng hợp	Chịu nhiệt, chịu va đập và mài mòn
Cấu tạo lõi	Đồng nguyên chất, nhiều sợi mảnh	Tăng tính mềm dẻo khi uốn cong liên tục
Nhiệt độ chịu tải	Lên đến 90°C	Đảm bảo vận hành trong môi trường nóng

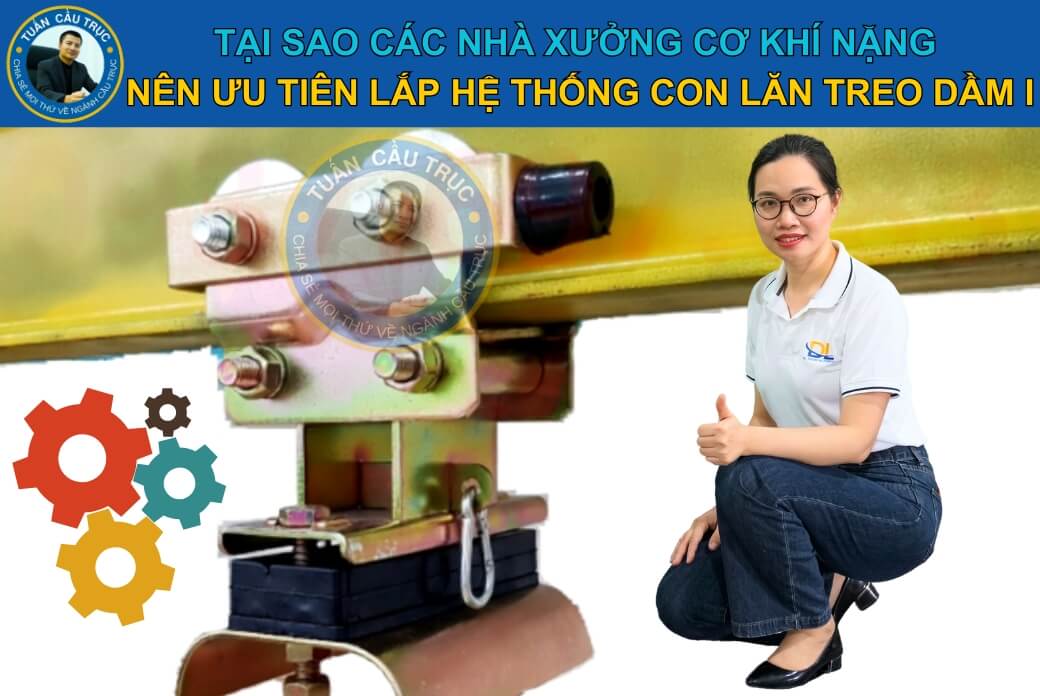

Tại sao các nhà xưởng cơ khí nặng nên ưu tiên lắp đặt hệ điện dọc ray I?

Để tối ưu năng suất vận hành, tăng độ bền bỉ cho hệ điện dọc, nhiều chủ xưởng lựa chọn hệ điện dọc ray I cho cầu trục tải trọng lớn, làm việc tần suất cao. Lựa chọn đúng ngay từ đầu là cách nhanh nhất giúp doanh nghiệp hạn chế tình trạng dừng máy sửa chữa, gây gián đoạn sản xuất, thậm chí đe dọa an toàn lao động. Dưới đây là những lý do thực chiến giải thích vì sao hệ ray I là lựa chọn hàng đầu cho môi trường cơ khí nặng:

Khả năng chịu tải trọng cáp vượt trội

Ở các xưởng cơ khí nặng, cầu trục thường có công suất lớn, kéo theo đó là hệ thống cáp động lực cực kỳ nặng (tiết diện 35mm2, 50mm2 trở lên).

• Thực tế lắp đặt: Hệ máng C cáp dẹt chỉ chịu được tải trọng dây dẫn ở mức trung bình. Nếu bó cáp quá nặng, thanh máng C bằng tôn mạ kẽm mỏng sẽ bị biến dạng.
• Giải pháp ray I: Với đường chạy là thép hình I100 đến I200 cứng vững, hệ thống này có thể đỡ được hàng trăm kg cáp điện mà không hề có hiện tượng võng hay cong vênh cơ khí.

Độ bền cao trong môi trường nhiều bụi thép và nhiệt độ

Xưởng gia công cơ khí, cắt plasma hay đúc gang luôn có mật độ bụi kim loại rất cao.

• Vấn đề của máng C: Bụi thép lọt vào trong lòng máng kín sẽ bám vào vòng bi con lăn, gây kẹt và mòn bánh xe nhựa nhanh chóng.
• Ưu thế của ray I: Thiết kế của ray I là dạng mở hoàn toàn. Bụi bẩn không có chỗ trú ngụ, bánh xe thép chạy trên cánh dầm I có khả năng tự gạt bụi, giúp hệ thống vận hành trơn tru ngay cả trong điều kiện khắc nghiệt nhất.

Dễ dàng bảo trì và thay thế linh kiện

Tôi luôn ưu tiên những hệ thống có tính linh hoạt cao để khách hàng không gặp khó khăn khi hỏng hóc.

• Tính cơ động: Với hệ ray I, nếu một con lăn bị hỏng vòng bi, bạn chỉ cần tháo cụm đó ra và thay thế ngay trên cánh dầm.
• Kiểm tra trực quan: Vì là hệ thống hở, bạn có thể dễ dàng đứng dưới sàn quan sát được tình trạng dây cáp và con lăn để sớm phát hiện các dấu hiệu mài mòn, tránh tình trạng dừng máy đột ngột gây thiệt hại kinh tế.

Tuổi thọ vận hành lâu dài

Một bộ hệ điện dọc con lăn treo I được lắp đặt chuẩn kỹ thuật có tuổi thọ lên đến 10-15 năm, tương đương với tuổi thọ của chính chiếc cầu trục. Đây là bài toán kinh tế thông minh: đầu tư một lần, sử dụng lâu dài, thay vì phải sửa chữa lặt vặt liên tục như các hệ thống cấp điện rẻ tiền khác.

Việc ưu tiên lắp đặt ray I cho nhà xưởng nặng chính là cách bạn bảo vệ dây chuyền sản xuất và tối ưu hóa chi phí vận hành về lâu dài.

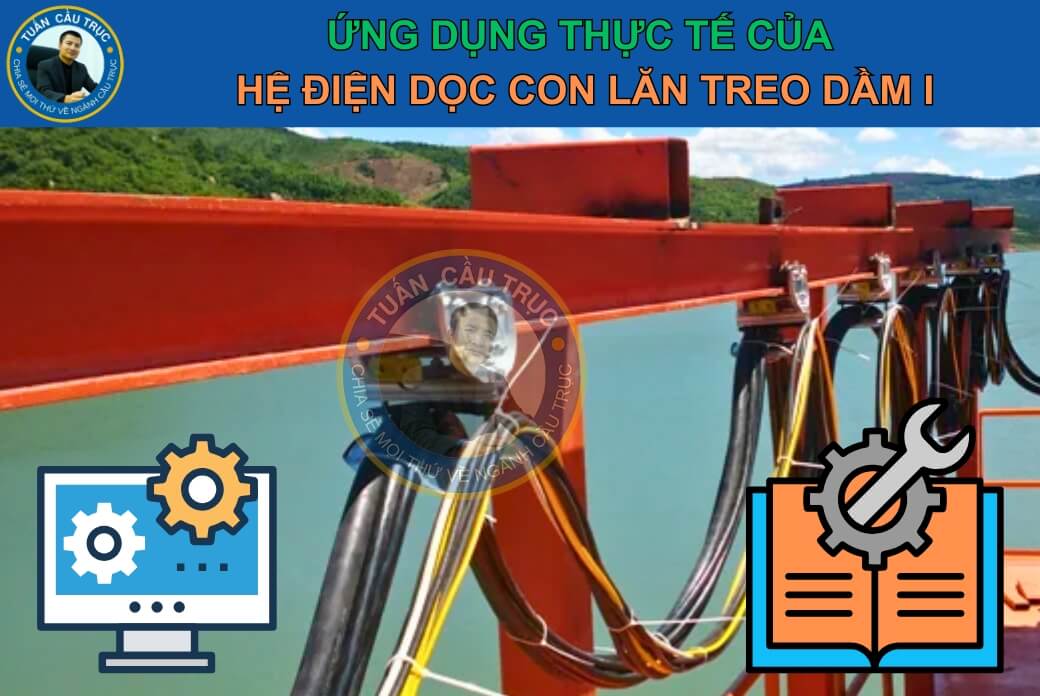

Ứng dụng thực tế của hệ điện dọc con lăn treo I

Với đặc điểm phù hợp hệ thống nâng hạ tải lớn, tần suất sử dụng cao, hệ điện dọc con lăn treo I được ứng dụng rộng rãi trong nhiều lĩnh vực phổ biến như:

Cấp nguồn cho cầu trục dầm đôi tải trọng lớn

Đây là ứng dụng phổ biến nhất của hệ con lăn treo dầm I. Với các dòng cầu trục từ 20 tấn, 30 tấn đến 50 tấn, lượng điện năng tiêu thụ rất lớn, đòi hỏi cáp động lực phải có tiết diện dày.

• Thực tế thi công: Tôi thường lắp đặt hệ ray I chạy dọc theo chiều dài nhà xưởng để cấp nguồn chính cho toàn bộ xe con (palăng) di chuyển trên dầm đôi.
• Lợi ích: Đảm bảo cáp không bị xoắn, không bị vướng vào kết cấu dầm chính khi xe con di chuyển ở tốc độ cao.

Hệ thống cổng trục, bán cổng trục ngoài trời

Các loại cổng trục hoạt động ngoài bãi bãi đúc bê tông, bến cảng hoặc kho bãi lộ thiên thường xuyên phải đối mặt với mưa nắng và gió lớn.

• Thực tế thi công: Với môi trường này, tôi chỉ định dùng ray I mạ kẽm nhúng nóng kết hợp với con lăn bánh xe thép.
• Lợi ích: Hệ thống hở giúp thoát nước tốt, không bị đọng nước hay bùn đất như máng C, giúp con lăn không bị rỉ sét kẹt cứng sau một thời gian sử dụng ngoài trời.

Các dây chuyền sản xuất cơ khí, luyện kim nặng

Trong các nhà máy luyện thép hoặc xưởng gia công cơ khí hạng nặng, môi trường làm việc cực kỳ khắc nghiệt với nhiệt độ cao và bụi kim loại.

• Thực tế thi công: Tôi triển khai hệ ray I để cấp điện cho các thiết bị di chuyển dọc dây chuyền. Con lăn treo cáp loại lớn được trang bị vòng bi chịu nhiệt chuyên dụng.
• Lợi ích: Hệ thống chịu được va đập cơ học tốt, không bị biến dạng dưới tác động của nhiệt độ từ các lò đúc hoặc phôi thép nóng.

Cấp điện dọc cho các thiết bị nâng hạ có hành trình siêu dài

Với những nhà xưởng có chiều dài hành trình trên 50m đến 100m, việc duy trì sự ổn định của dàn cáp là một bài toán khó.

• Thực tế thi công: Tôi thiết kế hệ thống ray I nối dài, kết hợp với các bộ kẹp cố định cáp ở khoảng cách tiêu chuẩn.
• Lợi ích: Giúp dàn cáp trải dài và thu lại một cách tuần tự, triệt tiêu hoàn toàn hiện tượng văng cáp hoặc rối cáp khi cầu trục chạy hết tốc lực dọc theo nhà xưởng.

Ứng dụng trong các xe con tự hành

Ngoài cầu trục, tôi còn áp dụng hệ ray I trolley cho các loại xe vận chuyển phôi thép, khuôn mẫu chạy trên ray dưới mặt đất.

• Thực tế thi công: Thanh dầm I được lắp song song với đường chạy của xe, con lăn treo cáp sẽ cung cấp nguồn điện liên tục cho xe di chuyển.
• Lợi ích: Thay thế hiệu quả cho các loại rulo cuốn cáp đắt tiền, giúp việc sửa chữa và thay thế cáp trở nên đơn giản hơn nhiều.

Việc hiểu rõ từng ứng dụng thực tế này giúp bạn đưa ra quyết định đầu tư đúng đắn, tránh việc dùng sai thiết bị gây lãng phí và mất an toàn trong vận hành.

Danh sách các doanh nghiệp tiêu biểu có thể sử dụng hệ điện dọc ray I

Hệ điện dọc con lăn treo I là sự lựa chọn hàng đầu cho các doanh nghiệp hoạt động trong lĩnh vực sắt thép và cơ khí nặng. Dưới đây là một số đối tác tiêu biểu mà tôi tin rằng giải pháp này sẽ tăng năng suất vận hành và tối ưu chi phí trong suốt vòng đời sử dụng cầu trục, cổng trục:

• CÔNG TY TNHH SẢN XUẤT THƯƠNG MẠI THÉP MẠNH TUẤN
  • MST: 0109995177
  • Địa chỉ: Thôn Vĩnh Lộc 1, Xã Phùng Xá, Huyện Thạch Thất, Thành phố Hà Nội
• CÔNG TY TNHH THÉP TIẾN LỘC PHÁT
  • MST: 102011387
  • Địa chỉ: Lô P11-P12, Đường Kênh Tây, Cụm công nghiệp Hải Sơn Đức Hòa Đông, Xã Đức Hòa Đông, Huyện Đức Hoà, Tỉnh Long An
• CÔNG TY TNHH XÂY DỰNG CƠ KHÍ BĐS BẢO NAM
  • MST: 2801316610
  • Địa chỉ: Tổ 7, Khu phố 5, Phường Minh Hưng, Thị xã Chơn Thành, Tỉnh Bình Phước
• CÔNG TY TNHH XÂY DỰNG THƯƠNG MẠI VÀ CƠ KHÍ TUẤN TÚ
  • MST: 2902152614
  • Địa chỉ: Thôn Trường Thịnh, Xã Nghi Trường, Huyện Nghi Lộc, Tỉnh Nghệ An

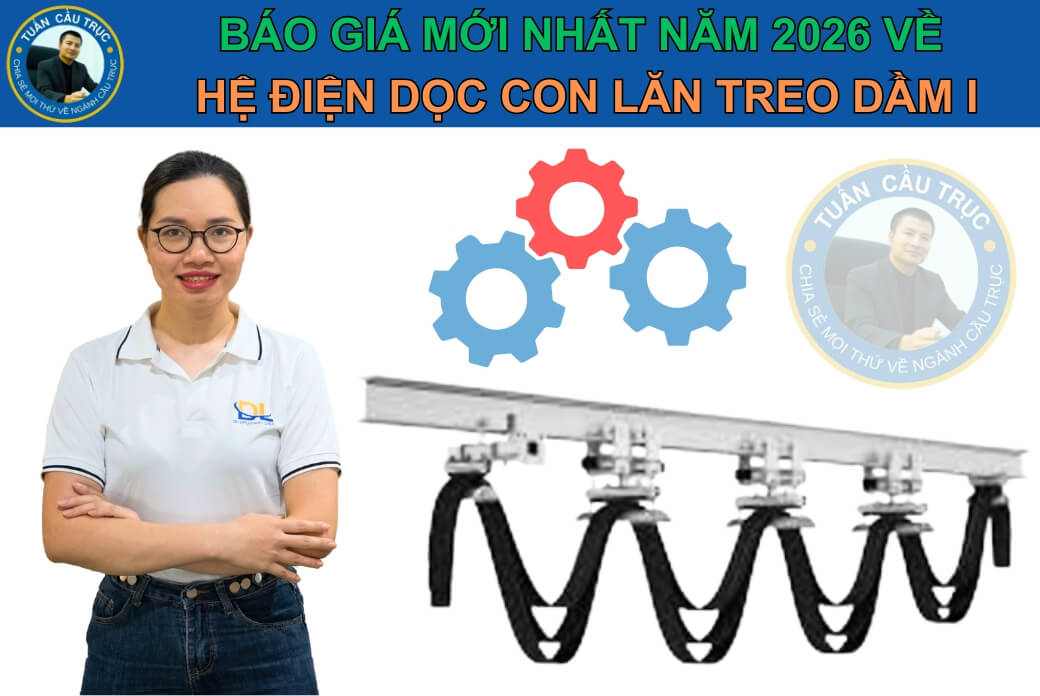

Báo giá hệ điện dọc con lăn treo I mới nhất 2026

Giá hệ điện dọc con lăn treo I thường không cố định mà biến động tùy thuộc vào nhiều yếu tố như tải trọng cáp, hành trình di chuyển cũng như quy cách dầm I.

Bảng giá phụ kiện hệ ray I trolley (Tham khảo)

Để chủ đầu tư dễ dàng lên dự toán ngân sách cho hạng mục này, tôi đưa ra bảng báo giá tham khảo một số phụ kiện cơ bản như sau:

Tên phụ kiện	Quy cách	Đơn vị	Đơn giá (VNĐ)
Con lăn treo cáp	Dùng cho dầm I100 – I150	Cái	250.000 – 450.000
Con lăn dẫn đầu	Thép đúc, chịu tải nặng	Cái	550.000 – 850.000
Cụm kẹp treo ray I	Thép mạ kẽm dày 5mm	Bộ	120.000 – 200.000
Tay kéo dẫn hướng	Thép ống/V chịu lực	Bộ	400.000 – 700.000
Cáp động lực dẹt	Tùy hệ thống	Mét	Liên hệ theo thời giá

Lưu ý: Đơn giá trên chưa bao gồm thuế VAT và chi phí vận chuyển, nhân công lắp đặt tại công trình. Giá có thể thay đổi tùy theo số lượng đơn hàng. Liên hệ Tuấn Cầu Trục để có báo giá chính xác nhất.

Cách tính toán chi phí trọn bộ cho hệ thống điện dọc

Thông thường, khi tôi tư vấn cho khách hàng, chi phí trọn bộ sẽ được tính dựa trên số lượng con lăn cần thiết. Bạn có thể áp dụng công thức thực tế của tôi như sau:

• Khoảng cách tiêu chuẩn: Cứ mỗi 1.5m đến 2m hành trình, bạn cần bố trí 01 con lăn treo cáp.
• Ví dụ: Với hành trình cầu trục dài 50m, bạn sẽ cần khoảng 25 – 30 con lăn treo cáp cùng 01 con lăn dẫn đầu và các phụ kiện kẹp đi kèm.

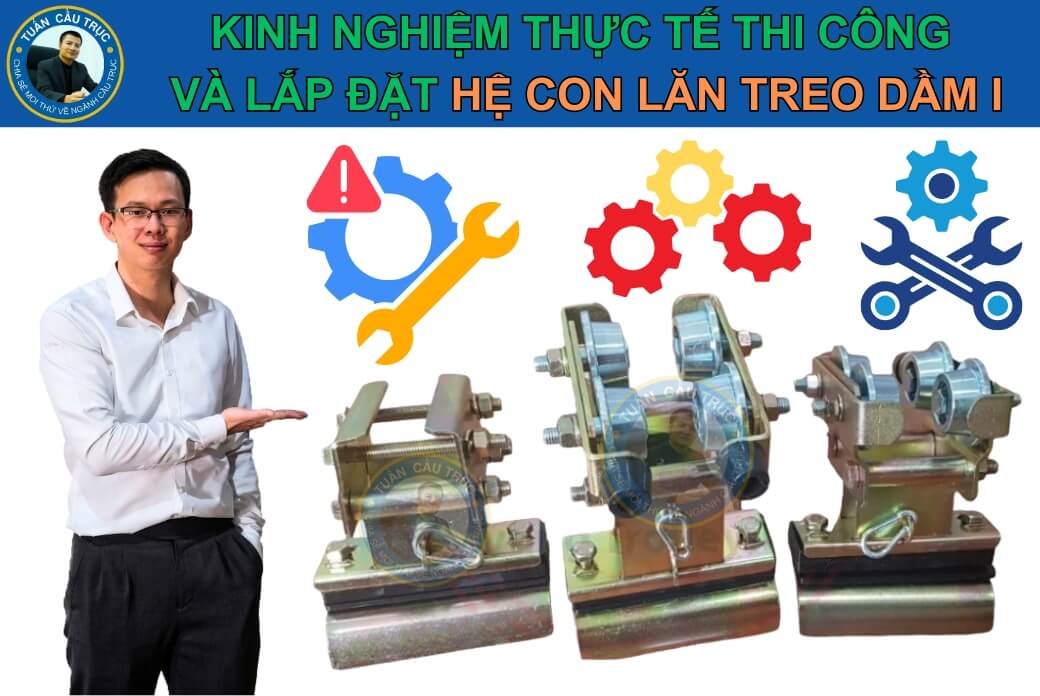

Kinh nghiệm thực tế khi thi công và lắp đặt hệ điện dọc con lăn treo I

Lắp đặt hệ ray I trolley đòi hỏi sự chính xác trong từng chi tiết để dàn con lăn di chuyển ổn định và cáp không bị rối sau một thời gian vận hành. Từ kinh nghiệm hơn 15 năm trong ngành, Tuấn Cầu Trục chia sẻ những lưu ý thực tế mà đội ngũ kỹ thuật chúng tôi thường xuyên áp dụng:

Kỹ thuật xử lý mối nối ray I

Thanh thép hình I thường có độ dài tiêu chuẩn là 6m. Với những nhà xưởng có hành trình dài, việc xử lý các điểm nối giữa các thanh ray là công đoạn quan trọng nhất.

• Yêu cầu kỹ thuật: Tại vị trí nối, hai mặt cánh dưới của dầm I (nơi bánh xe con lăn chạy qua) phải phẳng và khít nhau hoàn toàn.
• Cách thực hiện: Tôi yêu cầu thợ phải mài phẳng các vết hàn hoặc ba-via tại điểm nối. Nếu để lại gờ lồi, bánh xe con lăn sẽ bị vấp, gây ra rung lắc và làm vỡ vòng bi bên trong con lăn.

Tính toán khoảng cách lắp đặt con lăn và độ võng của cáp

Việc đặt khoảng cách giữa các con lăn quá xa sẽ làm dàn cáp bị võng thấp, gây nguy hiểm khi vận hành.

• Thông số lắp đặt: Khoảng cách giữa các con lăn nên duy trì ổn định từ 1.5m đến 2m.
• Kỹ thuật điều chỉnh: Khi cầu trục di chuyển về vị trí thu cáp, các vòng uốn của cáp phải xếp đều, không chạm vào nhau hoặc vướng vào máy móc bên dưới. Tôi thường lắp thêm dây xích sắt kết nối giữa các con lăn. Sợi xích này sẽ chịu lực kéo chính, giúp dây cáp không bị kéo căng quá mức khi cầu trục di chuyển tốc độ cao.

Lắp đặt tay kéo dẫn hướng và bộ chặn hành trình

Tay kéo dẫn hướng có nhiệm vụ truyền lực từ dầm biên cầu trục để kéo dàn con lăn di chuyển dọc theo ray I.

• Yêu cầu lắp đặt: Tay kéo phải được lắp thẳng hàng với con lăn dẫn đầu. Nếu lắp lệch tâm, lực kéo sẽ làm bánh xe con lăn bị nghiêng, tỳ mạnh vào một bên cánh dầm I và gây mòn bánh xe nhanh chóng.
• Quy định an toàn: Bắt buộc phải lắp bộ chặn bằng thép ở hai đầu thanh ray I. Bộ phận này ngăn không cho dàn con lăn chạy quá giới hạn và văng ra khỏi ray, đảm bảo an toàn cho người và thiết bị bên dưới.

Lựa chọn cáp động lực phù hợp cho hệ ray I

Đối với các dòng cầu trục tải trọng lớn, dây cáp động lực phải chịu tải cao và chịu uốn liên tục.

• Loại cáp ưu tiên: Nên sử dụng cáp dẹt vỏ cao su. Cáp dẹt có bề mặt tiếp xúc rộng, giúp kẹp chặt vào con lăn và xếp lớp gọn gàng hơn so với cáp tròn khi cầu trục co cáp.
• Quy trình kiểm tra: Trước khi nghiệm thu, tôi cho cầu trục chạy thử 10 lần cả khi có tải và không tải để đảm bảo dây cáp không bị xoắn hoặc vặn cực bộ.

Chế độ bảo trì và kiểm tra định kỳ

Hệ ray I dù bền bỉ vẫn cần được kiểm tra kỹ thuật để duy trì hiệu suất làm việc lâu dài.

• Thời gian kiểm tra: Định kỳ 6 tháng một lần, thợ kỹ thuật cần kiểm tra độ rơ của vòng bi trên các con lăn.
• Kỹ thuật bảo dưỡng: Việc bôi mỡ chịu nhiệt vào cánh dầm I và các trục vòng bi giúp giảm ma sát, triệt tiêu tiếng kêu do kim loại va chạm và giúp hệ thống chạy êm hơn.

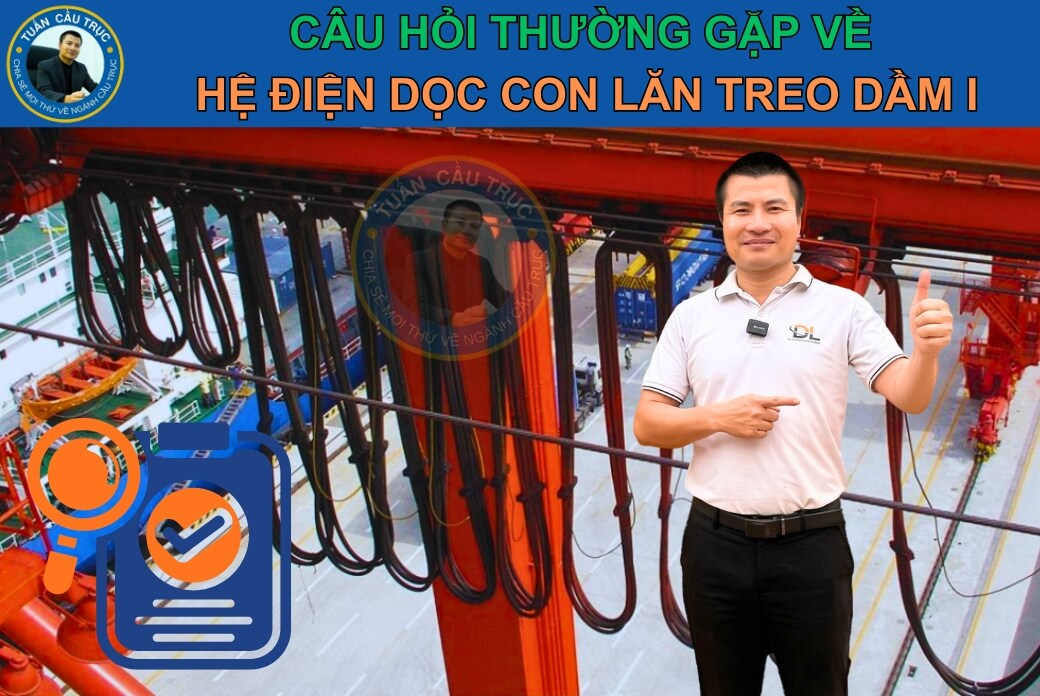

Câu hỏi thường gặp (FAQ) về hệ điện dọc con lăn treo I

Hệ điện dọc con lăn treo I có phải là giải pháp đa năng, phù hợp mọi nhà xưởng? Cách lắp đặt và sử dụng sản phẩm như thế nào?… Những câu hỏi chính về thiết bị này sẽ được Tuấn Cầu Trục giải đáp chi tiết trong phần dưới đây từ góc nhìn của thợ làm nghề lâu năm.

Câu 1: Khi nào nên chuyển từ hệ máng C sang dùng ray I trolley?

Trả lời:

Theo kinh nghiệm của tôi, bạn nên chuyển sang dùng hệ ray I khi rơi vào một trong các trường hợp sau:

• Tải trọng nâng hạ của cầu trục từ 20 tấn trở lên.
• Sử dụng cáp động lực có tiết diện lớn (từ 35mm2 trở lên) khiến dàn cáp rất nặng.
• Hành trình chạy dọc của cầu trục dài trên 50m.
• Môi trường làm việc có quá nhiều bụi kim loại hoặc nhiệt độ cao, nơi mà máng C kín thường xuyên bị kẹt con lăn.

Câu 2: Hệ ray I có lắp được cho cầu trục chạy đường cong không?

Trả lời:

Câu trả lời là Có, nhưng đòi hỏi kỹ thuật lắp đặt cao hơn. Bạn cần sử dụng các đoạn dầm I được uốn cong theo đúng bán kính thiết kế và các cụm con lăn treo cáp phải là loại có khớp xoay linh hoạt. Tuy nhiên, nếu không thực sự bắt buộc, tôi luôn khuyên khách hàng nên chạy đường thẳng để đảm bảo độ bền tối đa cho vòng bi con lăn.

Câu 3: Tại sao con lăn treo dầm I của tôi hay bị mòn bánh xe nhanh?

Trả lời:

Lỗi này thường do 2 nguyên nhân chính mà đội ngũ của tôi hay xử lý:

Lắp đặt sai lệch: Thanh dầm I bị nghiêng hoặc các khớp nối giữa hai thanh dầm không phẳng, khiến bánh xe bị chà xát mạnh vào cạnh dầm.

Chọn sai vật liệu: Sử dụng bánh xe nhựa cho môi trường quá nóng hoặc bánh xe thép không có vòng bi chuẩn. Để khắc phục, tôi khuyên bạn nên kiểm tra lại độ đồng tâm của ray và ưu tiên dùng bánh xe thép đúc có vòng bi kín chống bụi.

Câu 4: Khoảng cách lắp đặt giữa các con lăn bao nhiêu là hợp lý?

Trả lời:

Trong kỹ thuật cầu trục, khoảng cách này thường dao động từ 1.5m đến 2m.

• Nếu lắp quá xa: Cáp sẽ bị võng sâu, dễ vướng vào chướng ngại vật bên dưới.
• Nếu lắp quá dày: Sẽ tốn chi phí không cần thiết và dàn cáp khi dồn lại sẽ chiếm nhiều diện tích hành trình.
  Tôi thường tính toán sao cho khi dàn cáp co lại, độ võng của cáp không vượt quá 500mm – 800mm tùy chiều cao nhà xưởng.

Câu 5: Chi phí bảo trì hệ điện dọc ray I có đắt không?

Trả lời:

Thực tế, hệ ray I có chi phí bảo trì rất thấp. Nhờ thiết kế hở, bạn chỉ cần định kỳ 3-6 tháng một lần kiểm tra độ rơ của vòng bi con lăn và tra thêm mỡ chịu nhiệt (nếu cần). Việc thay thế một con lăn bị hỏng cũng rất nhanh chóng, không phải tháo tung cả hệ thống như hệ máng C hay rulo cuốn cáp.

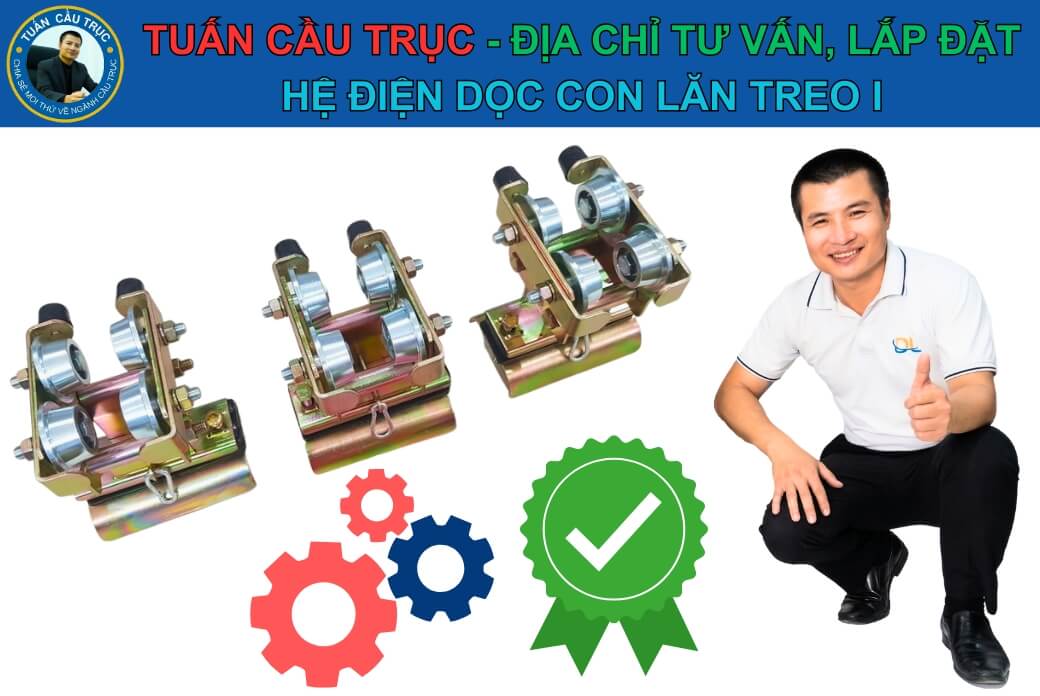

Tuấn Cầu Trục: Địa chỉ tư vấn, lắp đặt hệ điện dọc con lăn I

Triển khai hệ điện dọc con lăn treo I là hạng mục quan trọng, ảnh hưởng trực tiếp đến khả năng vận hành của hệ thống cầu trục, cổng trục tải trọng lớn. Nhiều năm qua, Tuấn Cầu Trục vẫn là thương hiệu được tin dùng khi khách hàng tìm hiểu về hệ thống điện này. Vậy, điều gì khiến hàng trăm doanh nghiệp luôn tin tưởng Tuấn Cầu Trục?

• Năng lực sản xuất thực tế: Tôi sở hữu xưởng sản xuất rộng 1.000m2 tại Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội. Mọi phụ kiện ray I trolley đều được kiểm định chất lượng nghiêm ngặt trước khi xuất xưởng.
• Am hiểu kỹ thuật sâu: Tôi không chỉ bán hàng, tôi bán giải pháp. Dựa trên thông số cầu trục của bạn, tôi sẽ tính toán chính xác tiết diện cáp để tránh sụt áp và chọn loại dầm I phù hợp nhất với tải trọng.
• Cam kết tiêu chuẩn: Toàn bộ hệ thống điện dọc do tôi cung cấp đều tuân thủ nghiêm ngặt tiêu chuẩn an toàn thiết bị nâng hạ TCVN 4244:2005.
• Hỗ trợ 24/7: Đội ngũ kỹ thuật của tôi luôn sẵn sàng hỗ trợ bạn xử lý mọi vấn đề phát sinh ngay tại hiện trường, đảm bảo dây chuyền sản xuất của bạn không bị gián đoạn.

Kết luận:

Hệ điện dọc con lăn treo I là giải pháp tối ưu để đảm bảo nguồn điện ổn định cho các dòng cầu trục hạng nặng. Với kinh nghiệm hơn 15 năm triển khai giải pháp nâng hạ, Tuấn Cầu Trục cam kết mang đến hệ ray I trolley chuẩn kỹ thuật, giúp nhà xưởng vận hành an toàn. Mọi thông tin về thiết bị, quý khách hàng vui lòng liên hệ:

TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY

🌐 Website: https://tuancautruc.com/

 Hotline: 09 686 55 438

📺 Youtube: https://www.youtube.com/@tuancautruc

👍Facebook: https://www.facebook.com/tuancautruc

 Linkedin: https://www.linkedin.com/in/tuancautruc1980

 Blogspot: https://tuancautrucdl.blogspot.com/

 Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.

 Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.
