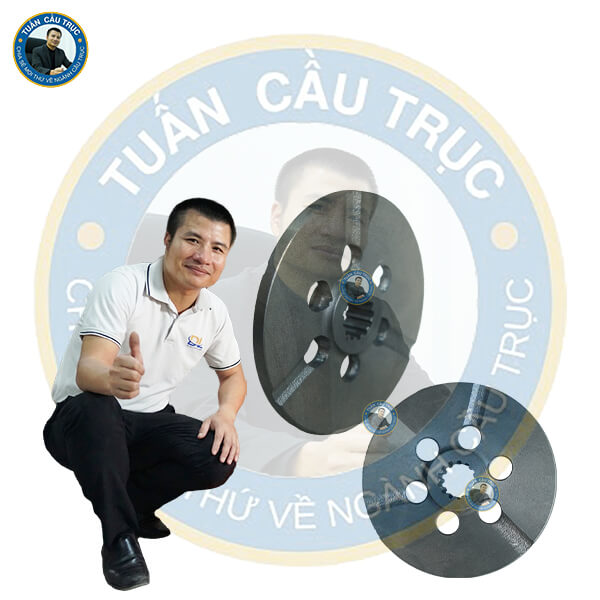

Đĩa Sắt Pa Lăng 1 Tấn

Đĩa sắt pa lăng 1 tấn là đĩa động có thiết kế rãnh then hoa đặc thù, đóng vai trò truyền lực trong cụm phanh điện từ 1 tấn. Nhiều năm trong ngành nâng hạ, tôi – Tuấn Cầu Trục đã chứng kiến không ít sự cố đáng tiếc chỉ vì một chi tiết nhỏ như đĩa sắt bị mòn, gãy răng hoặc lắp sai kỹ thuật. Bài viết này tôi dành riêng cho thợ kỹ thuật, chủ xưởng và người vận hành pa lăng cáp 1 tấn, giúp hiểu rõ hơn về cấu tạo, nguyên lý, cách bảo trì và địa chỉ mua đĩa sắt pa lăng 1 tấn chính hãng, giá tốt.

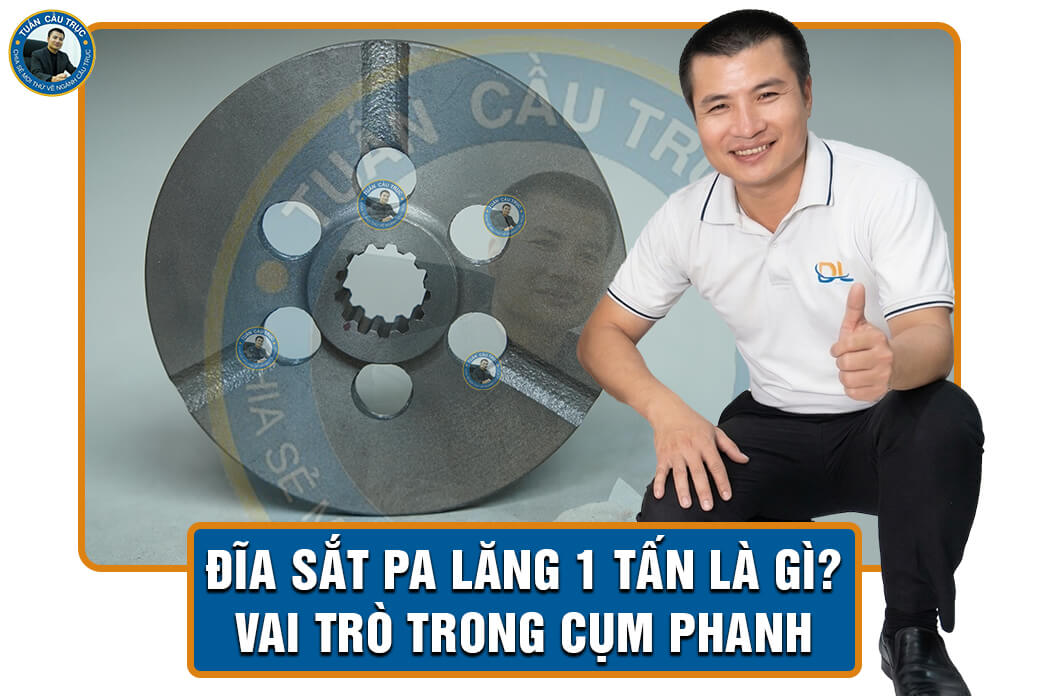

Đĩa sắt pa lăng 1 tấn là gì? Vai trò trong cụm phanh

Đĩa sắt pa lăng 1 tấn là một chi tiết thuộc cụm phanh điện từ 1 tấn, được lắp cùng cụm cuộn hút, đĩa cách từ, đĩa phanh và các bộ phận điều chỉnh phanh. Sản phẩm còn được biết đến với tên đĩa động có răng, nổi bật với thiết kế răng then hoặc răng trong để liên kết cố định với trục.

Khi lắp hoàn chỉnh, đĩa sắt phối hợp với lớp phíp ma sát trên đĩa phanh để kiểm soát chuyển động quay của pa lăng. Khác với đĩa tĩnh đứng yên, đĩa sắt là bộ phận chuyển động quay, phối hợp trực tiếp với lớp phíp ma sát trên đĩa phanh để kiểm soát và hãm dừng chuyển động quay của pa lăng.

Vai trò của đĩa sắt trong bộ phanh pa lăng

Trong quá trình vận hành, bộ phanh pa lăng hoạt động theo nguyên lý đóng – nhả tự động. Vai trò của đĩa sắt thể hiện ở các giai đoạn này cụ thể như sau:

• Khi pa lăng chưa cấp điện, lò xo trong bộ phanh ép các bề mặt ma sát vào đĩa sắt. Lực ma sát làm đĩa dừng quay, từ đó giữ tải đứng yên và hạn chế hiện tượng tụt tải.
• Khi cấp điện cho động cơ, cuộn hút điện từ tạo lực hút, kéo bộ phận chuyển động của phanh ra khỏi bề mặt ma sát. Đĩa sắt được giải phóng, cho phép động cơ quay để thực hiện thao tác nâng hoặc hạ.
• Khi ngắt điện hoặc xảy ra sự cố mất nguồn, phanh trở về trạng thái đóng nhờ lực lò xo. Đĩa sắt tiếp tục phối hợp với đĩa phanh để hãm chuyển động và giữ tải.

Nói đơn giản, nếu động cơ tạo ra chuyển động thì đĩa sắt là một trong những bề mặt giúp bộ phanh kiểm soát và dừng chuyển động đó. Đây là chi tiết không lớn nhưng có ảnh hưởng trực tiếp đến độ an toàn của pa lăng trong quá trình nâng hạ.

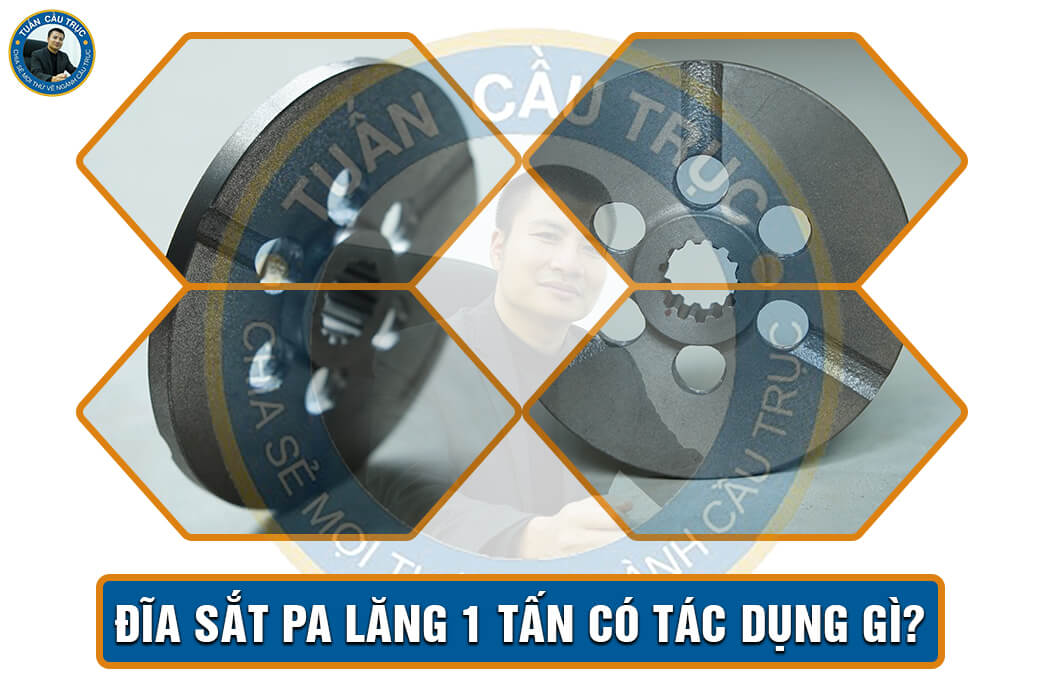

Đĩa sắt pa lăng 1 tấn có tác dụng gì?

Trong cụm phanh điện từ 1 tấn, đĩa sắt là bộ phận không thể thiếu, đảm nhận chức năng chính như sau:

• Tạo bề mặt ma sát với lớp phíp của đĩa phanh.
• Giúp phanh dừng động cơ khi người vận hành thả nút điều khiển hoặc ngắt nguồn điện.
• Giữ tải ở vị trí mong muốn, hạn chế tải tự trôi hoặc tụt xuống.
• Hỗ trợ kiểm soát quá trình nâng hạ, giúp tải dừng chính xác hơn.
• Giảm rủi ro rơi tải, bảo vệ người vận hành, hàng hóa và kết cấu nhà xưởng.
• Góp phần bảo vệ động cơ và hộp số, bởi phanh làm việc đúng giúp giảm rung giật và tải tác động ngược lên các bộ phận truyền động.

Tuy nhiên, cần hiểu đúng rằng hiệu quả phanh không chỉ phụ thuộc vào riêng đĩa sắt. Khả năng dừng và giữ tải còn liên quan đến cuộn hút, lò xo phanh, đĩa phanh, lớp phíp ma sát, trục dẫn hướng, khoảng hở phanh và cơ cấu điều chỉnh. Vì vậy, khi pa lăng có dấu hiệu phanh kém, không nên chỉ thay một chi tiết mà cần kiểm tra toàn bộ cụm phanh.

Vị trí lắp đặt của đĩa sắt pa lăng 1 tấn

Tùy thuộc vào cấp tốc độ hoạt động của pa lăng, đĩa sắt được sắp xếp theo vị trí lắp đặt khác biệt. Ở dòng phanh điện từ Sungdo, linh kiện này được lắp đặt theo chuẩn kỹ thuật như sau:

Dòng 1 cấp tốc độ

Đối với pa lăng 1 cấp tốc độ (tốc độ tiêu chuẩn), cụm phanh có cấu tạo tối giản với đĩa sắt nằm ở vị trí trung tâm, đóng vai trò làm bề mặt ma sát chính giữa đĩa Moving và đĩa A.

Trình tự lắp đặt (từ trong ra ngoài): Cuộn hút → Tấm cách từ → Đĩa Moving → Đĩa sắt → Đĩa A → Đĩa chỉnh phanh (Armature).

Dòng 2 cấp tốc độ

Cụm phanh của dòng 2 cấp tốc độ đòi hỏi kết cấu phức tạp hơn để phục vụ hai chế độ vận hành (nhanh và chậm), được chia thành hai dạng thiết kế riêng biệt:

Dòng 2 cấp tốc độ nhanh

Ở phanh 2 cấp tốc độ nhanh, đĩa sắt được bố trí kết hợp cùng đĩa B và đĩa C để tăng diện tích tiếp xúc và nâng cao hiệu quả hãm dừng khi pa lăng chạy tốc độ cao.

• Trình tự lắp đặt: Cuộn hút → Tấm cách từ → Đĩa Moving → Đĩa sắt → Đĩa B →  Đĩa sắt → Đĩa C → Đĩa chỉnh phanh (Armature).

Dòng 2 cấp tốc độ chậm

Dòng 2 cấp tốc độ chậm sử dụng cụm phanh chuyên biệt có kích thước nhỏ gọn hơn, đĩa sắt nằm trực tiếp trước đĩa A trong chuỗi liên kết.

• Trình tự lắp đặt: Cuộn hút → Tấm cách từ → Đĩa Moving → Đĩa sắt → Đĩa A → Đĩa chỉnh phanh (Armature).
• Ghi chú: Cụm phanh dòng 2 cấp chậm có kích thước tổng thể nhỏ hơn rõ rệt so với dòng 1 cấp và 2 cấp nhanh.

Thông số kỹ thuật đĩa sắt pa lăng 1 tấn Sungdo

Dưới đây là chi tiết các thông số kích thước và cấu tạo tiêu chuẩn của đĩa sắt pa lăng 1 tấn thuộc thương hiệu Sungdo (Hàn Quốc), áp dụng chung cho cả dòng pa lăng 1 cấp tốc độ và dòng 2 cấp tốc độ nhanh:

Thông số kỹ thuật	Giá trị tiêu chuẩn
Tải trọng pa lăng	1 tấn
Cấp độ làm việc	1 cấp & 2 cấp nhanh

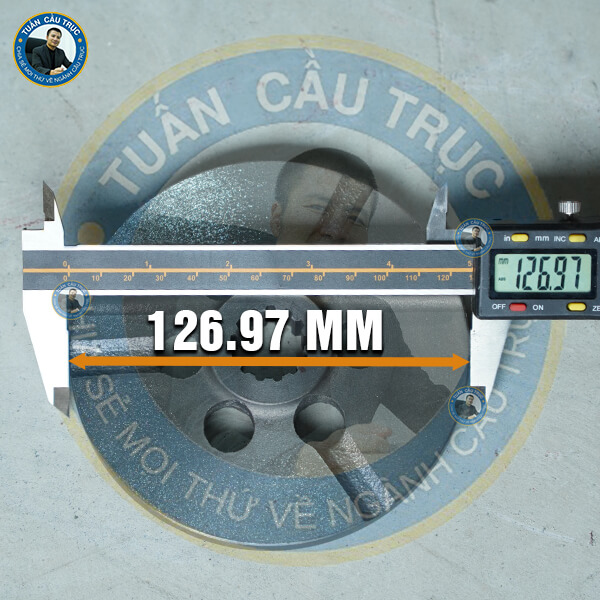

Đường kính ngoài	126.97 mm

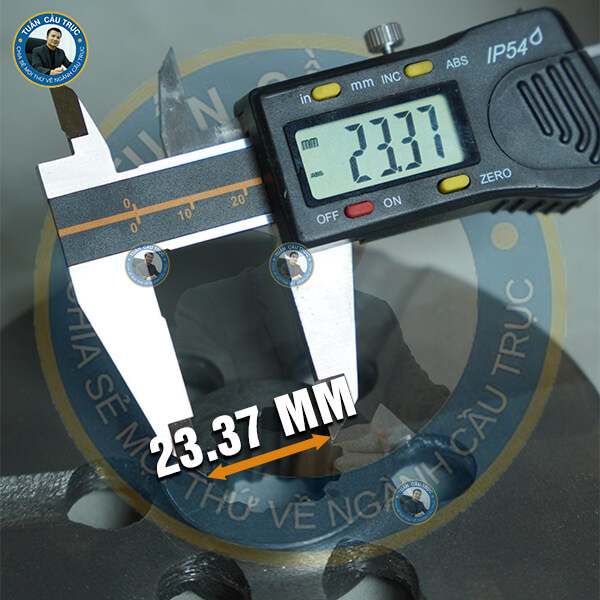

Đường kính trong	23.37 mm

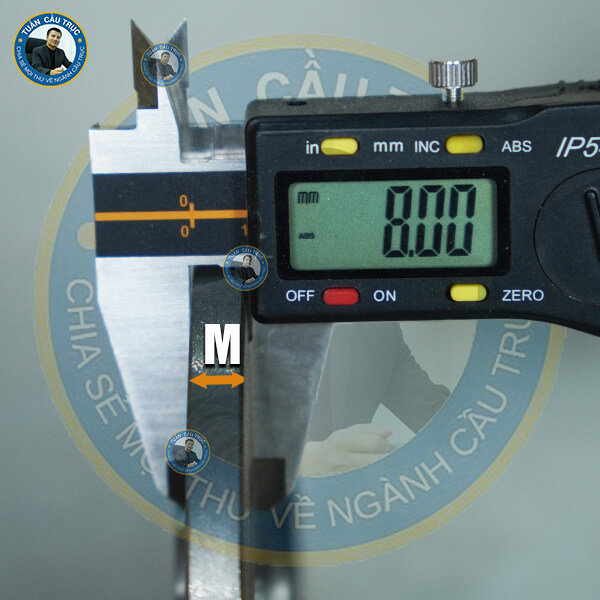

Độ dày đĩa	8.00 mm

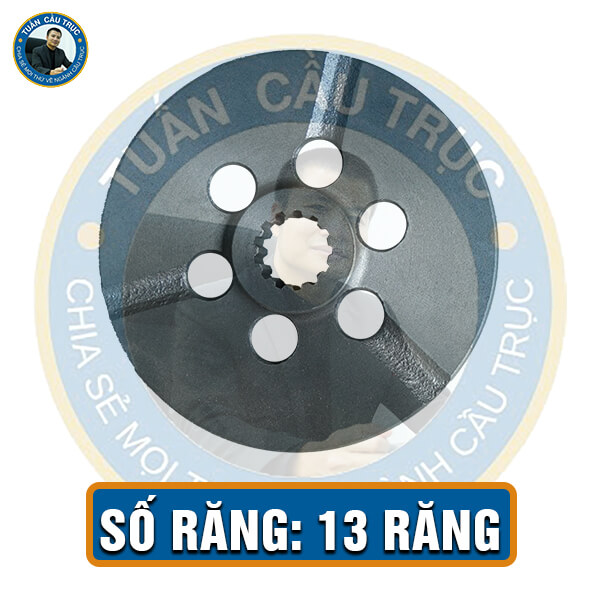

Số răng (răng trong)	13 răng
Xuất xứ	Hàn Quốc

Tuấn Cầu Trục lưu ý rằng các thông số trên có thể thay đổi tùy hãng sản xuất, tùy đặc tính kỹ thuật cụ thể. Do đó, trước khi xác định mua đĩa sắt pa lăng 1 tấn để thay thế, các đơn vị nên đo đạc chi tiết về độ dày đĩa, đường kính,… để tránh sai lệch khi lắp đặt. Nếu chưa xác định được chính xác thông số này, Quý bạn đọc hãy liên hệ Tuấn Cầu Trục Zalo/ Hotline: 0968.655.438 để nhận hỗ trợ kỹ thuật 24/7.

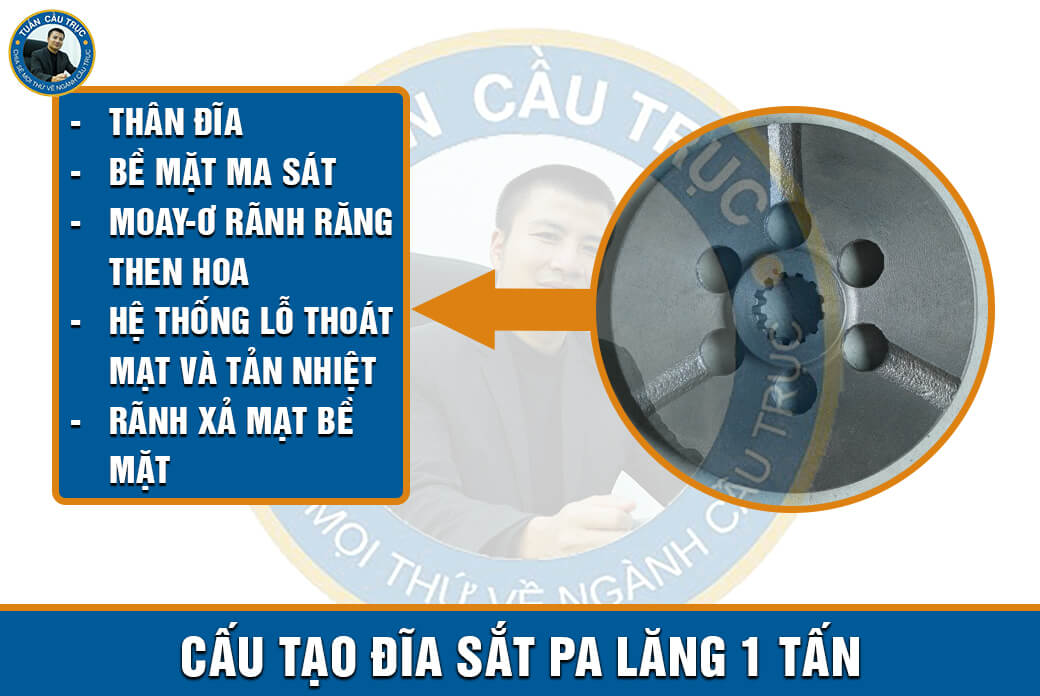

Cấu tạo đĩa sắt pa lăng 1 tấn

Đĩa sắt pa lăng 1 tấn là chi tiết làm việc trực tiếp trong cụm phanh điện từ của pa lăng cáp 1 tấn. Nhìn bên ngoài, sản phẩm có dạng đĩa tròn với moay-ơ răng then hoa ở tâm, các lỗ bố trí đối xứng và rãnh trên bề mặt. Nhiều năm trong nghề nâng hạ, tôi đánh giá cao thiết kế của các dòng đĩa sắt chính hãng, giúp bảo đảm khả năng truyền mô-men, tạo ma sát hãm và tản nhiệt khi pa lăng nâng hạ tải. Dưới đây là đặc điểm cấu tạo nổi bật của một chiếc đĩa sắt chất lượng:

Thân đĩa

Làm từ thép hợp kim chịu lực hoặc gang đặc chủng, qua xử lý nhiệt để đạt độ cứng bề mặt cao. Thân đĩa được gia công đạt độ phẳng cao, đảm bảo khi ép sát vào đĩa moving core, lực phanh phân bổ đều 100% trên toàn bề mặt tiếp xúc. Độ phẳng chuẩn xác giúp loại bỏ tình trạng rung giật, rơ lắc hay tiếng ken két khi phanh đóng/nhả.

Bề mặt ma sát

Hai mặt bên đĩa sắt đóng vai trò là diện tích tiếp xúc trực tiếp với các đĩa phanh tĩnh. Bề mặt này được mài phẳng nhẵn và tôi cứng cao tần nhằm chống mài mòn cơ học. Việc duy trì độ nhám tiêu chuẩn giúp hệ số ma sát luôn ổn định, giữ chặt tải trọng, ngăn ngừa rủi ro trôi hay trượt tải trong quá trình làm việc.

Moay-ơ rãnh răng then hoa (răng trong)

Phần tâm đĩa được phay rãnh răng then hoa để liên kết cơ khí gài khớp với trục động cơ. Các rãnh răng được chế tạo với dung sai nhỏ, ôm khít trục quay để truyền mô-men hãm. Thiết kế này triệt tiêu độ rơ trượt giữa đĩa sắt và trục motor khi bộ phanh chịu lực hãm đột ngột.

Hệ thống lỗ thoát mạt và tản nhiệt

Các lỗ tròn bố trí đối xứng trên thân đĩa đảm nhận hai chức năng kỹ thuật quan trọng:

• Xả mạt kim loại: Lực ly tâm sinh ra khi đĩa quay sẽ đẩy toàn bộ bụi sắt ma sát qua các lỗ này ra ngoài, giữ bề mặt làm việc luôn sạch, chống kẹt phanh và suy giảm lực ma sát.
• Tản nhiệt & xả khí: Cho phép luồng khí lưu thông liên tục làm mát đĩa phanh khi hoạt động với tần suất cao, đồng thời ngăn hiện tượng đệm khí (gas fading) gây mất lực hãm khi nâng hạ tối đa tải trọng.

Rãnh xả mạt bề mặt (Tính năng bổ trợ)

Ở một số dòng đĩa nâng cấp, bề mặt ma sát được xẻ thêm các đường rãnh kỹ thuật. Các rãnh này có nhiệm vụ gom và đẩy nhanh dầu mỡ hoặc bẩn bám ra khỏi khu vực tiếp xúc, giúp đĩa phanh luôn khô sạch, duy trì độ nhạy và lực hãm tối ưu ngay cả trong môi trường nhà xưởng nhiều bụi bẩn.

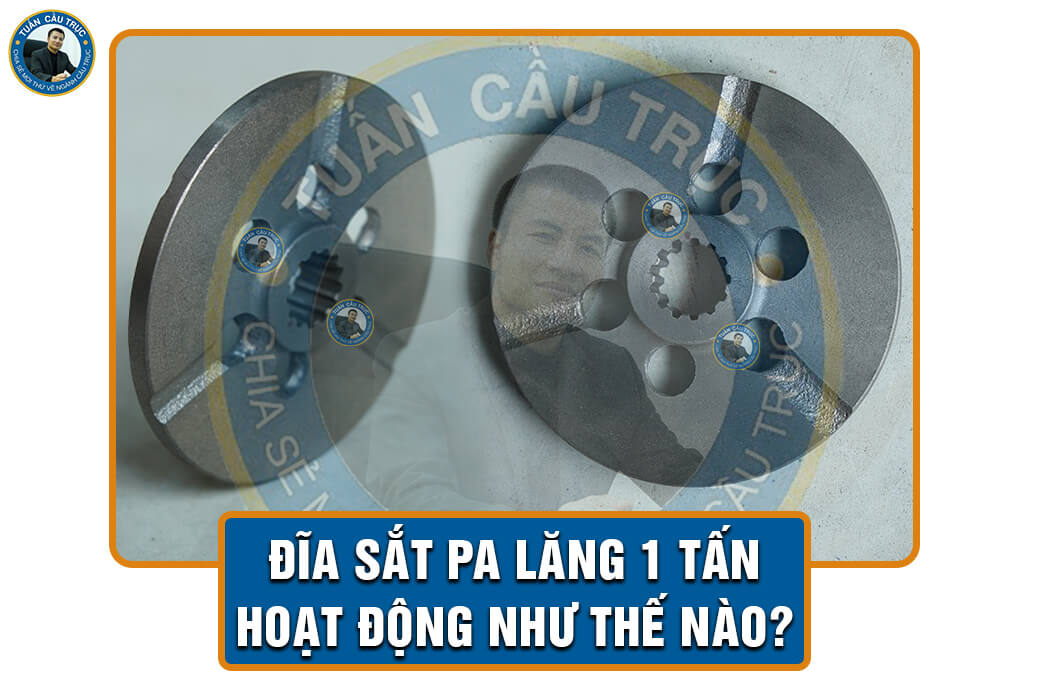

Đĩa sắt pa lăng 1 tấn hoạt động như thế nào?

Đĩa sắt  1 tấn là một chi tiết nằm trong cụm phanh điện từ của pa lăng tải trọng 1 tấn, phối hợp với cuộn hút, đĩa moving, đĩa phanh và lò xo để thực hiện quá trình đóng – nhả phanh khi pa lăng nâng hạ tải. Tùy thuộc vào cấp tốc độ hoạt động của cụm phanh, quá trình quay, ép lực, phối hợp với các đĩa tĩnh của đĩa sắt có sự điều chỉnh nhẹ. Tuy nhiên về cơ bản, bộ phận này vận hành theo 2 chu trình đối lập sau đây:

• Khi cấp điện: Cuộn hút tạo ra từ trường và hút đĩa Moving dịch chuyển. Chuyển động này làm các bề mặt ma sát tách khỏi nhau, giúp phanh được nhả và động cơ có thể quay để thực hiện thao tác nâng hoặc hạ tải.
• Khi ngắt điện: Từ trường của cuộn hút mất đi, lò xo hồi vị đẩy cơ cấu phanh trở về vị trí ban đầu. Các bề mặt ma sát được ép lại, tạo lực phanh và giúp dừng chuyển động của pa lăng.
• Vai trò của đĩa sắt: Đĩa sắt đóng vai trò là chi tiết kim loại trung gian trong cụm phanh. Bộ phận này phối hợp với đĩa Moving và đĩa phanh để truyền lực, duy trì khoảng cách giữa các chi tiết và hỗ trợ quá trình đóng – nhả phanh ổn định.
• Trong quá trình vận hành: Nếu đĩa sắt bị cong, biến dạng, lắp sai vị trí hoặc bề mặt bị bám dầu mỡ, hoạt động của cụm phanh có thể bị ảnh hưởng. Vì vậy, khi bảo trì nên kiểm tra đồng thời đĩa sắt, đĩa phanh, đĩa Moving và các bộ phận liên quan.

Đĩa sắt pa lăng 1 tấn có những loại nào?

Để lựa chọn đúng đĩa sắt thay thế cho cụm phanh pa lăng 1 tấn, tôi thường tư vấn về linh kiện dựa trên cấp tốc độ vận hành và thương hiệu sản xuất.

Phân loại theo cấp tốc độ vận hành

Mỗi cấu hình tốc độ của pa lăng sử dụng đĩa sắt có thông số kích thước và kết cấu cụm phanh khác nhau:

• Loại dùng cho pa lăng 1 cấp tốc độ (Tốc độ tiêu chuẩn):
  • Đặc điểm: Thiết kế chuẩn với đường kính ngoài khoảng 126.97 mm, độ dày 8.00 mm và moay-ơ 13 răng trong.
  • Ứng dụng: Lắp đặt trong cụm phanh tiêu chuẩn, kết hợp cùng đĩa A để thực hiện thao tác hãm dừng cơ bản.
• Loại dùng cho pa lăng 2 cấp tốc độ:
  • Loại 2 cấp nhanh: Đĩa sắt có kích thước và số răng đồng bộ với dòng 1 cấp tốc độ. Tuy nhiên, trong cụm phanh, đĩa sắt này được sắp xếp làm việc kết hợp cùng đĩa B và đĩa C để chịu lực ma sát cao hơn khi chuyển đổi tốc độ.
  • Loại 2 cấp chậm: Đĩa sắt thuộc dòng phanh chuyên biệt. Toàn bộ cụm phanh và đĩa sắt của dòng 2 cấp chậm có kích thước tổng thể nhỏ hơn rõ rệt so với loại 1 cấp và 2 cấp nhanh, giúp tối ưu không gian và đảm bảo độ tinh chỉnh khi nâng hạ chính xác.

Phân loại theo thương hiệu sản xuất

Trên thị trường hiện nay có nhiều dòng đĩa sắt phanh pa lăng 1 tấn đến từ các hãng chế tạo thiết bị nâng hạ khác nhau:

• Đĩa sắt pa lăng Trung Quốc (CD1, KG…): Giá thành rẻ, phổ biến trên thị trường nhưng độ chuẩn xác về kích thước rãnh răng và độ phẳng bề mặt ở mức trung bình.
• Đĩa sắt pa lăng Đài Loan (Nitchi, Cheng Day, Hiton…): Độ gia công tốt, vật liệu khá bền, đáp ứng tốt các nhu cầu nâng hạ phổ thông.
• Đĩa sắt pa lăng Hàn Quốc (Sungdo, Hyundai, KG…): Dòng sản phẩm cao cấp, có độ chính xác cơ khí cực cao, độ phẳng tốt và khả năng chống mài mòn vượt trội.

Trong số các thương hiệu Hàn Quốc, đĩa sắt pa lăng 1 tấn Sungdo luôn là lựa chọn tôi thường ưu tiên nhờ quy trình gia công chính xác theo tiêu chuẩn TCVN và quốc tế. Sản phẩm chính hãng Sungdo sử dụng thép hợp kim tôi cao tần, phần rãnh 13 răng trong khớp với trục motor, giúp triệt tiêu độ rơ và đảm bảo an toàn cho hệ thống phanh.

Vì sao đĩa sắt pa lăng 1 tấn Sungdo được ưa chuộng?

Nhiều năm trong ngành cầu trục, tôi nhận thấy đĩa sắt Sungdo là một trong những phụ kiện thay thế được các xưởng chế tạo, đội ngũ bảo trì và chủ nhà xưởng ưu tiên lựa chọn. Điều này bắt nguồn từ chính những ưu điểm kỹ thuật và thị trường vượt trội của linh kiện này:

• Độ chính xác cơ khí cao: Rãnh 13 răng trong phần moay-ơ được gia công với dung sai cực nhỏ, khớp với trục motor Sungdo. Điều này giúp triệt tiêu độ rơ, đảm bảo truyền 100% mô-men hãm và không gây sứt mẻ răng trục khi phanh chịu tải đột ngột.
• Độ phẳng bề mặt chuẩn xác: Thân đĩa đạt độ phẳng cao, giúp lực ép từ đĩa Moving phân bổ đồng đều lên bề mặt ma sát. Nhờ đó, cụm phanh vận hành êm ái, loại bỏ hiện tượng rung giật hay tiếng ken két khi đóng/nhả phanh.
• Vật liệu thép hợp kim tôi cao tần: Khác với các dòng đĩa trôi nổi dễ bị cong vênh hay mòn vẹt, đĩa sắt Sungdo sử dụng thép hợp kim chịu lực cao, bề mặt làm việc được tôi cứng cao tần giúp chống mài mòn vượt trội và chịu nhiệt tốt khi làm việc với tần suất cao.
• Thiết kế tản nhiệt & xả mạt tối ưu: Hệ thống 6 lỗ thoát bố trí đối xứng giúp đẩy mạt kim loại ra ngoài bằng lực ly tâm, đồng thời tạo luồng khí làm mát liên tục, ngăn ngừa hiện tượng đệm khí (gas fading) gây suy giảm lực phanh.
• Tính đồng bộ và dễ dàng thay thế: Kích thước đĩa (ĐK ngoài 126.97mm, ĐK trong 23.37mm, độ dày 8.00mm) chuẩn hóa cho cả dòng 1 cấp tốc độ và 2 cấp tốc độ nhanh, giúp việc lưu kho phụ tùng và thay thế sửa chữa trở nên vô cùng tiện lợi.

Ứng dụng cụ thể của đĩa sắt pa lăng 1 tấn

Đĩa sắt phanh pa lăng 1 tấn đóng vai trò then chốt trong việc kiểm soát hành trình và đảm bảo an toàn cho các hệ thống nâng hạ. Linh kiện này được ứng dụng rộng rãi trong nhiều loại hình thiết bị và môi trường sản xuất công nghiệp:

Ứng dụng theo loại thiết bị nâng hạ

Nhờ thiết kế chuẩn hóa và khả năng chịu ma sát cao, đĩa sắt pa lăng 1 tấn được tích hợp trong cụm phanh của hầu hết các cấu trúc thiết bị nâng hạ công nghiệp hiện nay:

• Cầu trục dầm đơn / Dầm đôi 1 tấn: Lắp trong cụm phanh của pa lăng dầm đơn hoặc xe con (trolley) pa lăng dầm đôi, chịu trách nhiệm hãm dừng cơ cấu nâng hạ hàng hóa khi di chuyển dọc xưởng.
• Cổng trục / Bán cổng trục 1 tấn: Đảm bảo tải trọng đứng yên an toàn khi lơ lửng trên cao tại các khu vực bãi dầm, kho bãi ngoài trời hoặc nhà xưởng sản xuất.
• Cần trục quay (Wall crane / Jib crane) 1 tấn: Kiểm soát thao tác nâng hạ chính xác tại các vị trí làm việc cố định, gia công chi tiết hoặc lắp ráp máy móc.
• Pa lăng cố định (Monorail hoist): Dùng cho các hệ thống dầm treo tuyến tính, phục vụ việc cấp phôi tự động hoặc vận chuyển vật liệu giữa các công đoạn.

Ứng dụng theo ngành nghề sản xuất

Trong thực tế vận hành, đĩa sắt phanh pa lăng 1 tấn đáp ứng linh hoạt các yêu cầu khắt khe về độ chính xác và độ an toàn của từng lĩnh vực sản xuất đặc thù:

• Xưởng gia công cơ khí & Chế tạo máy: Hỗ trợ nâng hạ, gá đặt phôi thép, khuôn mẫu lên máy CNC, máy phay, máy tiện với độ chính xác cao nhờ khả năng dừng nhạy, không trôi tải.
• Nhà máy lắp ráp điện tử, ô tô & xe máy: Sử dụng trong các dòng pa lăng 2 cấp tốc độ (dùng đĩa sắt 1 cấp/2 cấp nhanh hoặc 2 cấp chậm) để định vị linh kiện vào đúng vị trí lắp ráp mà không gây va đập.
• Xưởng đúc, luyện kim & Hóa chất: Duy trì lực phanh ổn định, giữ an toàn cho các gầu múc kim loại nóng chảy hoặc thùng hóa chất khi di chuyển trên cao.
• Kho bãi, Logistics & Cảng ICD: Phục vụ nâng hạ thùng hàng, pallet vật tư với tần suất đóng/nhả phanh liên tục cả ngày mà vẫn đảm bảo đĩa phanh không bị quá nhiệt.

Doanh nghiệp tiêu biểu phù hợp sử dụng đĩa sắt 1 tấn

Dưới đây là danh sách các doanh nghiệp tiêu biểu tôi đánh giá phù hợp ứng dụng đĩa sắt pa lăng 1 tấn chính hãng để tối ưu hiệu suất và nâng cao độ an toàn cho cụm phanh điện từ:

• Công ty Cổ phần Tiếp vận Thành Long
  • Mã số thuế: 3602427771
  • Địa chỉ: Số 10, Đường Phan Đăng Lưu, Khu Phố 34, Phường Long Bình, Tỉnh Đồng Nai
• Công ty TNHH Tiếp vận Toàn cầu Tân Bình Minh
  • Mã số thuế: 0601155223
  • Địa chỉ: Tổ nhân dân số 3, Xóm Trại, Phường Trường Thi, Tỉnh Ninh Bình
• Công ty TNHH Kỹ thuật Sản xuất Tự động hóa ATAP
  • Mã số thuế: 0202206860
  • Địa chỉ: Thôn Bấc 1, Xã Thủy Đường, Huyện Thủy Nguyên, Thành phố Hải Phòng
• Công ty TNHH Công nghệ Tự động hóa Huaheng Việt Nam
  • Mã số thuế: 0202267574
  • Địa chỉ: Số 2/13/250 Đường Thiên Lôi, Phường Vĩnh Niệm, Quận Lê Chân, Thành phố Hải Phòng

Cập nhật giá bán đĩa sắt pa lăng 1 tấn (tham khảo)

Trong phần này, Tuấn Cầu Trục sẽ cập nhật mức giá tham khảo các dòng đĩa sắt phanh pa lăng 1 tấn Sungdo phục vụ công tác thay thế và bảo dưỡng cụm phanh:

Phân loại sản phẩm	Đơn giá tham khảo (VNĐ)	Ghi chú kỹ thuật
Đĩa sắt pa lăng 1 tấn (1 cấp tốc độ)	350.000	Áp dụng cho cụm phanh tiêu chuẩn
Đĩa sắt pa lăng 1 tấn (2 cấp tốc độ nhanh)	280.000	Dùng chung kích thước với loại 1 cấp
Đĩa sắt pa lăng 1 tấn (2 cấp tốc độ chậm)	Liên hệ trực tiếp	Cụm phanh kích thước chuyên biệt

Lưu ý: Đơn giá chưa bao gồm thuế VAT và chi phí giao hàng. Giá thực tế có thể điều chỉnh tùy thuộc vào số lượng đặt hàng và thời điểm cung ứng vật tư. Bạn nên kiểm tra đúng loại cụm phanh đang sử dụng để lựa chọn sản phẩm phù hợp. Liên hệ Tuấn Cầu Trục qua Zalo/ Hotline: 0968.655.438 để được tư vấn chọn đúng chủng loại đĩa phanh và nhận báo giá ưu đãi ngay hôm nay.

Các yếu tố ảnh hưởng đến giá bán đĩa sắt pa lăng

Mức giá thực tế của đĩa sắt pa lăng 1 tấn có sự chênh lệch tùy thuộc vào một số yếu tố kỹ thuật và thương mại sau:

• Thương hiệu và xuất xứ: Sản phẩm chính hãng Sungdo (Hàn Quốc) có giá nhỉnh hơn hàng trôi nổi nhờ tiêu chuẩn vật liệu thép hợp kim tôi cao tần và độ chính xác rãnh răng.
• Số lượng đặt hàng: Khách hàng mua vật tư theo lô hoặc kết hợp đơn hàng bảo dưỡng định kỳ thường nhận được mức chiết khấu tốt hơn.
• Biến động chi phí vật liệu: Giá thép kỹ thuật và chi phí vận chuyển từng thời điểm trực tiếp tác động đến giá thành linh kiện nhập khẩu.

Dấu hiệu đĩa sắt pa lăng 1 tấn bị hỏng cần thay thế

Trong quá trình vận hành, cụm phanh làm việc liên tục sẽ khiến đĩa sắt bị mòn hoặc biến dạng. Tuấn Cầu Trục lưu ý thợ sửa chữa cần chú ý các dấu hiệu kỹ thuật sau để kịp thời xử lý:

Phát ra tiếng kêu lạ khi đóng / nhả phanh

Tiếng va đập cơ khí bất thường là báo hiệu rõ nhất cho thấy đĩa sắt hoặc rãnh răng đang gặp sự cố:

• Tiếng “lục cục”, “răng rắc”: Rãnh răng trong của moay-ơ bị mòn, vỡ hoặc mẻ, gây rơ lệch khi khớp với trục motor.
• Tiếng “két két”: Bề mặt ma sát của đĩa sắt bị cọ xát do trầy xước nặng, chai cứng hoặc mòn sát phần kim loại.

Phanh không ăn, tải trọng bị tụt

Khả năng giữ tải của pa lăng suy giảm trực tiếp khi bề mặt đĩa sắt không còn đảm bảo độ ma sát tiêu chuẩn:

• Tải tự tụt khi ngắt điện: Bề mặt đĩa sắt dính dầu mỡ, bị nứt, rỗ hoặc biến dạng làm mất lực hãm ma sát.
• Quãng đường phanh dài (Trượt phanh): Đĩa sắt mòn quá độ dày tiêu chuẩn (dưới 8.00mm), làm tăng khe hở phanh vượt mức cho phép.

Pa lăng bị rung giật và trôi tải khi nâng hạ

Hiện tượng mất cân bằng cơ khí ở đĩa sắt sẽ ảnh hưởng trực tiếp đến độ ổn định của toàn bộ cơ cấu nâng:

• Tải nâng bị giật, trượt cáp: Bề mặt đĩa sắt cong vênh khiến lực ép phanh không đều, gây trượt chuyển động khi chịu tải.
• Rung lắc và ồn bất thường: Đĩa sắt bị lệch tâm hoặc mất độ phẳng, làm mất cân bằng động khi quay ở tốc độ cao.

Khuyến cáo kỹ thuật: Khi phát hiện một trong các dấu hiệu trên, bạn nên cho dừng pa lăng lập tức để kiểm tra và thay thế đĩa sắt kịp thời, tránh nguy cơ rơi tải gây mất an toàn.

(FAQ) Giải đáp thắc mắc thường gặp về đĩa sắt pa lăng 1 tấn

Dưới đây là tổng hợp 5 câu hỏi kỹ thuật thực tế được các thợ bảo trì và chủ nhà xưởng quan tâm nhiều nhất, giúp bạn làm chủ quá trình vận hành và thay thế đĩa sắt pa lăng 1 tấn. Những thông tin này được tôi tóm lược cơ bản trong quá trình tư vấn thực tế cho người dùng. Nếu còn bất kỳ băn khoăn nào khác, bạn đừng ngại ngần liên hệ Tuấn Cầu Trục để được hỗ trợ chi tiết.

Câu 1. Đĩa sắt pa lăng 1 tấn có dùng chung cho tất cả các thương hiệu không?

Trả lời:

Không. Mỗi hãng (Sungdo, KG, Hyundai, Trung Quốc…) có quy chuẩn riêng về đường kính, độ dày và số răng. Bạn cần chọn đúng đĩa sắt chuẩn Sungdo (13 răng, đường kính 126.97mm) khi thay thế cho pa lăng Sungdo.

Câu 2. Độ dày tiêu chuẩn của đĩa sắt Sungdo 1 tấn là bao nhiêu và khi nào nên thay mới?

Trả lời:

Độ dày tiêu chuẩn của sản phẩm là 8.00mm. Khi đĩa mòn dưới 0.5 – 1mm, bị cong vênh, rỗ bề mặt hoặc rãnh 13 răng bị rơ lỏng thì cần thay mới ngay để đảm bảo an toàn.

Câu 3. Đĩa sắt pa lăng 1 cấp và 2 cấp nhanh có lắp lẫn cho nhau được không?

Trả lời:

Có. Đĩa sắt của dòng 1 cấp và 2 cấp nhanh Sungdo dùng chung kích thước và thông số kỹ thuật. Tuy nhiên, dòng 2 cấp chậm sử dụng đĩa sắt kích thước riêng, nhỏ hơn rõ rệt.

Câu 4. Tại sao đĩa sắt mới thay vẫn xảy ra hiện tượng phanh kém hoặc trôi tải?

Trả lời:

Do hiệu quả phanh phụ thuộc vào cả cụm phanh. Nếu chỉ thay đĩa sắt mà không vệ sinh dầu mỡ, không chỉnh lại khe hở phanh hoặc các chi tiết như cuộn hút, lò xo, đĩa phanh đã hỏng thì phanh vẫn trôi.

Câu 5. Rãnh xả mạt và các lỗ tròn trên đĩa sắt có tác dụng gì?

Trả lời:

Các lỗ tròn giúp tản nhiệt, xả bụi mạt ma sát ra ngoài bằng lực ly tâm để chống kẹt phanh. Rãnh trên bề mặt giúp gạt bỏ dầu mỡ và bụi bẩn, giữ bề mặt ma sát luôn khô sạch.

Mua đĩa sắt pa lăng 1 tấn ở đâu?

Để lựa chọn đúng đĩa sắt pa lăng 1 tấn phù hợp với cụm phanh hiện có, bạn nên lựa chọn nhà cung cấp am hiểu sâu về lĩnh vực nâng hạ, có khả năng đối chiếu chính xác từng thiết bị để cung cấp linh kiện đồng bộ. Tại Tuấn Cầu Trục, tôi luôn khuyến nghị khách hàng gửi hình ảnh thực tế đĩa cũ, tem mác, thông số đo đạc chuẩn, ảnh cụm phanh chi tiết. Điều này phần nào loại bỏ nguy cơ mua sai phụ tùng, lắp không tương thích với cụm phanh hoặc làm giảm hiệu quả hãm tải của hệ thống.

Mua đĩa sắt pa lăng Sungdo chính hãng tại Tuấn Cầu Trục

Tuấn Cầu Trục là đơn vị chuyên cung cấp pa lăng, cổng trục, cầu trục và phụ tùng bộ phanh uy tín trên toàn quốc. Từ năm 2019, tôi tự hào là đối tác phân phối chính thức của thương hiệu Sungdo (Hàn Quốc) tại Việt Nam, chuyên cung ứng thiết bị và linh kiện chuẩn hãng cho các dòng pa lăng Sungdo.

Khi cần thay thế đĩa sắt pa lăng 1 tấn, bạn sẽ nhận được sự hỗ trợ kỹ thuật toàn diện từ Tuấn Cầu Trục:

• Đối chiếu chuẩn xác model: Kiểm tra chuẩn mã pa lăng Sungdo và cấu trúc cụm phanh thực tế đang vận hành.
• Đánh giá tính đồng bộ: Kiểm tra độ ăn khớp giữa đĩa sắt, đĩa phanh, phíp ma sát, cuộn hút và đĩa động.
• Tư vấn giải pháp tối ưu: Đưa ra phương án thay riêng đĩa sắt hoặc thay đồng bộ cụm phanh nếu các chi tiết liên quan đã mòn chai.
• Chẩn đoán sự cố phanh: Hướng dẫn xử lý triệt để các lỗi phanh không ăn, trôi tải, trượt cáp, tiếng kêu ken két hoặc bề mặt đĩa bị cháy, mòn lệch.
• Giải pháp đa dạng: Đáp ứng đầy đủ linh kiện cho pa lăng cáp điện 1 tấn loại 1 cấp tốc độ, 2 cấp tốc độ (nhanh/chậm).

Quy trình 5 bước đặt mua đĩa sắt pa lăng 1 tấn chuẩn xác

Để quá trình đối chiếu và giao hàng diễn ra nhanh chóng, bạn nên chuẩn bị trước các thông tin kỹ thuật sau khi cần mua đĩa sắt pa lăng 1 tấn:

• Ảnh tổng thể pa lăng & tem mác: Chụp rõ tem thông số dán trên thân pa lăng.
• Ảnh chi tiết đĩa sắt cũ: Chụp 2 mặt đĩa, đặc biệt là phần moay-ơ và rãnh răng nội.
• Kích thước cơ bản: Đo đường kính ngoài, độ dày đĩa và đường kính lỗ tâm (nếu có thước kẹp).
• Thông số vận hành: Tải trọng, chiều cao nâng, kiểu pa lăng và mô tả hiện trạng lỗi phanh.
• Ảnh cụm phanh thực tế: Chụp cụm phanh sau khi tháo vỏ bảo vệ để đánh giá độ mòn của phíp ma sát và cuộn hút.

Ngay khi nhận được thông tin, tôi sẽ hỗ trợ đối chiếu mã phụ tùng, tư vấn giải pháp và gửi báo giá chính xác. Đối với các cụm phanh đã mòn vẹt nhiều chi tiết, phương án thay thế đồng bộ sẽ giúp khôi phục lực hãm tối đa và đảm bảo an toàn khi vận hành.

Kết luận

Tuy là linh kiện nhỏ, đĩa sắt pa lăng 1 tấn đóng vai trò không thể thay thế trong việc truyền lực, giữ cáp và đảm bảo an toàn cho pa lăng cáp. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, cách kiểm tra, thay thế và bảo trì sẽ giúp thợ kỹ thuật vận hành pa lăng êm, bền, an toàn, tránh các sự cố đáng tiếc. Để được tư vấn chi tiết về sản phẩm và nhận thông tin báo giá nhanh nhất, liên hệ Tuấn Cầu Trục ngay hôm nay để nhận sự hỗ trợ từ chuyên gia 17 năm trong ngành!
