Cuộn Hút Phanh Động Cơ 2.2 kW

Trong hệ thống nâng hạ, cuộn hút phanh động cơ 2.2 kW là linh kiện có nhiệm vụ tạo lực hút điện từ để nhả má phanh, giúp động cơ khởi động và dừng đúng chu kỳ. Khi mất điện, cuộn hút ngừng hoạt động, phanh đóng lại để giữ tải hoặc giữ cơ cấu di chuyển an toàn.

Với 17 năm làm việc trong lĩnh vực cầu trục, tôi – Tuấn Cầu Trục nhận thấy phần lớn sự cố cuộn hút không bắt nguồn từ riêng linh kiện mà do chọn sai điện áp, sai kiểu phanh, đấu dây không đúng hoặc thay thế không đồng bộ với cụm thắng. Vì vậy, bài viết này, tôi sẽ tập trung nhận diện, lựa chọn và sử dụng đúng cuộn hút phanh motor 2.2 kW.

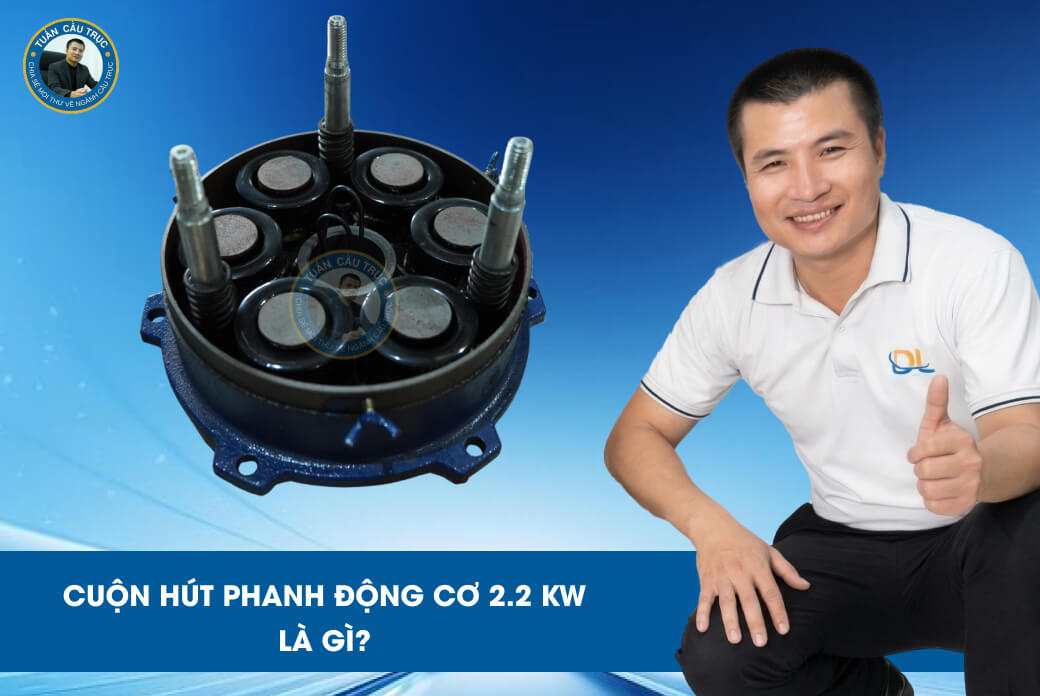

Cuộn hút phanh động cơ 2.2 kW là gì? Vai trò trong cơ cấu nâng hạ

Trước khi đi sâu tìm hiểu về cuộn hút phanh động cơ, tôi sẽ khái quát khái niệm cũng như vai trò thiết yếu của bộ phận này trong hoạt động của cơ cấu nâng hạ.

Khái niệm cuộn hút phanh motor 2.2 kW

Cuộn hút phanh là bộ phận điện từ nằm trong cơ cấu phanh của động cơ. Khi được cấp đúng nguồn điện, cuộn dây sinh ra từ trường và hút lõi thép hoặc đĩa từ, làm má phanh tách khỏi bề mặt ma sát. Động cơ khi đó có thể quay hoặc di chuyển.

Tên gọi “2.2 kW” thường dùng để chỉ công suất động cơ lắp cùng cụm phanh, không có nghĩa cuộn hút tiêu thụ công suất 2.2 kW. Công suất thực tế của cuộn hút thường nhỏ hơn nhiều và phải được xác định theo điện áp, dòng điện, kiểu phanh và model cụ thể.

Một số động cơ phanh 2.2 kW trên thị trường có mô-men phanh tham khảo khoảng 30 – 40 N·m, tuy nhiên giá trị này không thể áp dụng cho mọi loại động cơ hoặc cuộn hút. Trong cơ cấu nâng hạ, phanh thường được thiết kế theo nguyên lý mất điện thì phanh đóng. Đây là đặc điểm quan trọng giúp hạn chế tình trạng tải tụt khi xảy ra mất nguồn.

Vai trò trong hệ thống phanh động cơ

Là người gắn bó với ngành nâng hạ gần 2 thập kỷ, tôi luôn đánh giá cao vai trò của cuộn hút. Bộ phận này đảm nhiệm các chức năng chính trong dây chuyền vận hành như sau:

• Nhả phanh tức thì khi có lệnh chạy: Chuyển hóa điện năng thành lực hút cơ học trong vòng vài miligiây, giúp động cơ khởi động nhẹ nhàng, không bị hóc phanh hay gây quá dòng gián tiếp.
• Đóng phanh khẩn cấp khi ngắt điện: Đảm bảo nguyên lý an toàn “Fail-safe” (Mất điện là phanh đóng). Khi nhả nút bấm hoặc gặp sự cố mất điện lưới đột ngột, từ trường sụp đổ, hệ thống lò xo cơ học lập tức ép chặt má phanh để dừng cơ cấu ngay lập tức.
• Duy trì trạng thái đứng yên của tải trọng: Giữ cố định vị trí dầm biên di chuyển hoặc móc cẩu tải, chống lại hiện tượng trôi dầm do quán tính hoặc tụt tải do trọng lực.
• Đáp ứng tần suất làm việc gián đoạn (Inching/Plugging): Trong cầu trục, động cơ 2.2 kW thường dùng cho dầm biên hoặc trolley – nơi phải nhấp nhả nút bấm liên tục. Cuộn phanh chất lượng giúp thao tác dừng/chạy chính xác mà không bị om nhiệt.
• Mắt xích phối hợp trong hệ thống điều khiển: Kết hợp linh hoạt với bộ chỉnh lưu (Diode phanh), contactor điều khiển, hoặc biến tần (qua chân điều khiển phanh Brake Control) để tạo ra quá trình dừng mềm, giảm sốc cơ khí cho dầm cầu trục.

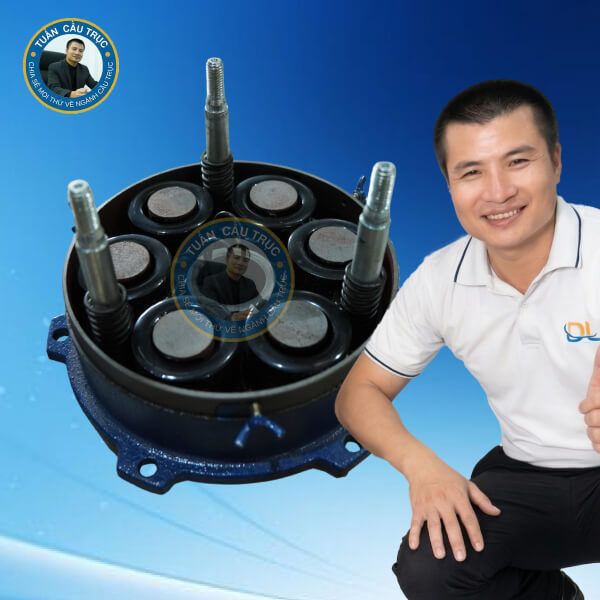

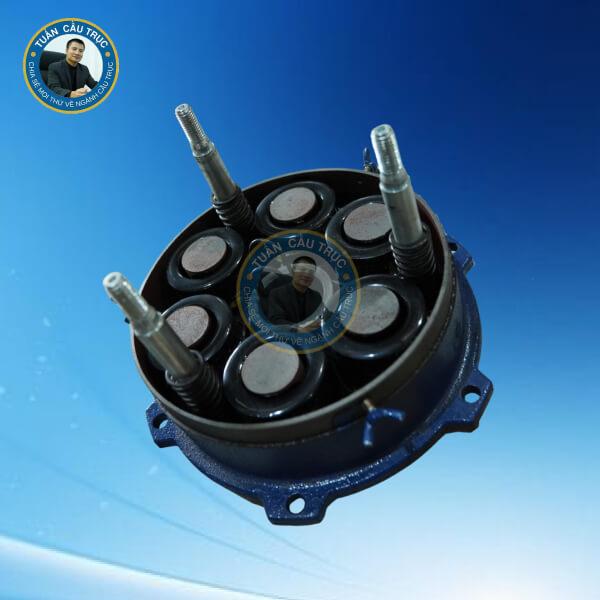

Cấu tạo cơ bản của cuộn hút phanh động cơ 2.2 kW

Dưới góc độ của một người thợ trực tiếp tháo lắp và quấn lại hàng trăm cuộn phanh, tôi đánh giá chi tiết này có độ hoàn thiện tốt, tạo lực hút từ trường mạnh, ổn định. Những thành phần chính trong một sản phẩm cuộn hút tiêu chuẩn bao gồm:

Bộ phận cấu thành	Đặc tính vật liệu & Thiết kế kỹ thuật	Chức năng vận hành thực tế
Đế phanh (Mâm phanh)	Gang đúc nguyên khối đặc chủng, bề mặt gia công cơ khí chính xác.	Làm khung bệ chịu lực nén, phân tán nhiệt lượng nhanh chóng sinh ra do ma sát từ trường, chống biến dạng dưới nhiệt độ cao.
Mạch từ trường đa điểm (6 lõi từ)	6 lõi sắt từ xếp đối xứng tâm dọc theo chu vi mâm phanh.	Tập trung tối đa mật độ đường sức từ, tạo lực hút cân bằng đồng đều lên đĩa từ động (Moving core), không bị lệch hay hóc phanh.
Hệ thống dây quấn điện từ (6 cuộn dây)	6 cuộn dây quấn riêng biệt bằng đồng đỏ nguyên chất, bọc men cách điện chịu nhiệt chuẩn Class F	Khởi tạo từ trường cường độ cao ngay khi cấp điện để thắng lực nén của hệ thống lò xo, mở đĩa phanh tức thì.
Lớp keo đúc bảo vệ (Epoxy đóng khối)	Keo Epoxy công nghiệp đổ chèn kín toàn bộ các khe hở cuộn dây.	Khóa chặt các vòng dây chống rung chấn cơ học, chống ngấm hơi ẩm, dầu mỡ và bụi mịn kim loại trong nhà xưởng gây rò điện/ngắn mạch.
Cụm dây dẫn nguồn	Dây đồng nhiều sợi mềm, lõi chịu tải cao, bọc vỏ cách điện chịu nhiệt chuyên dụng.	Truyền dẫn dòng điện điều khiển ổn định từ mạch động lực/diode phanh vào hệ thống cuộn dây mà không bị giòn gãy qua thời gian.
Lỗ ren liên kết tâm trục (Đặc trưng thiết kế)	Lỗ định vị trung tâm được gia công ren tiêu chuẩn kỹ thuật cao.	Bắt trực tiếp với trục phanh dẫn hướng, tạo điểm tựa định hình và liên kết đồng bộ sang hệ đĩa phanh, giúp hành trình đóng/nhả phanh luôn dứt khoát.

Góc nhìn kinh nghiệm từ Tuấn Cầu Trục:

Nhờ kết cấu 6 lõi – 6 cuộn quấn phân đoạn này, nếu không may có sự cố quá tải điện nhiệt, lực từ vẫn phân bổ ổn định chứ không gây kẹt cứng đột ngột như loại phanh 1 cuộn đúc liền đời cũ.

Ngoài ra, một điểm ấn tượng trong thiết kế cuộn hút này là lỗ ren liên kết tâm trục. Nếu ren bị rơ lắc hoặc thợ lắp không chuẩn tâm, đĩa phanh sẽ bị quét lệch, gây ra tiếng rít lớn và làm cháy cuộn dây chỉ sau một thời gian ngắn vận hành. Do đó, kỹ thuật viên phải lưu ý khi lắp đặt đảm bảo chính xác, cố định.

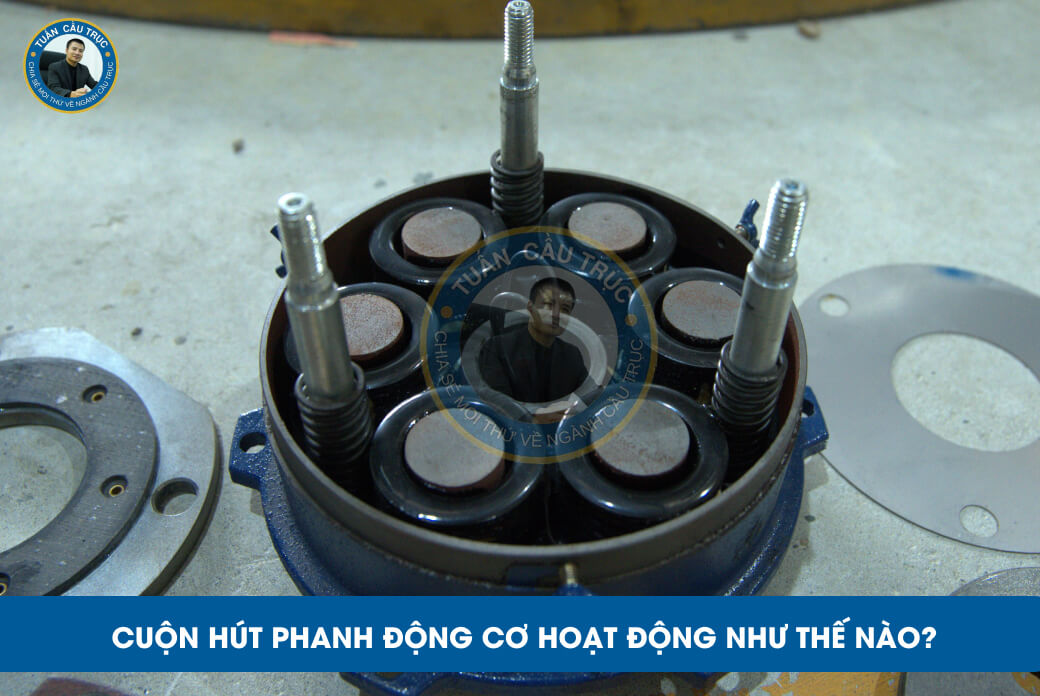

Cuộn hút phanh động cơ hoạt động như thế nào?

Cuộn hút phanh động cơ 2.2 kW hoạt động theo nguyên lý phanh thường đóng (Fail-safe). Điều này đồng nghĩa khi có điện, cuộn hút tạo từ trường để nhả phanh; khi mất điện, lò xo tự động ép phanh để dừng động cơ. Cơ chế này giúp hệ thống giữ tải khi ngắt nguồn.

Quy trình vận hành cuộn phanh 2.2 kW

Cụm phanh chuyển đổi giữa hai trạng thái dựa trên sự phối hợp của lực điện từ và lực lò xo:

Cấp điện – Nhả phanh

Đây là giai đoạn khởi động cơ cấu, yêu cầu cuộn hút phải tạo ra lực hút tức thì để giải phóng trục động cơ.

• Khi nhấn nút di chuyển, nguồn điện được cấp vào cuộn hút.
• Cuộn dây tạo từ trường, sinh lực hút kéo đĩa Moving Core về phía mâm từ.
• Lực từ thắng lực lò xo, làm đĩa phanh tách khỏi bề mặt ma sát.
• Trục động cơ 2.2 kW được giải phóng và bắt đầu quay.

Ngắt điện – Đóng phanh

Trạng thái này kích hoạt ngay khi nhả nút bấm hoặc mất điện, đưa hệ thống về vị trí an toàn.

• Khi nhả nút điều khiển hoặc nguồn điện bị ngắt, từ trường của cuộn hút mất đi.
• Lực lò xo đẩy Moving Core và ép đĩa phanh vào bề mặt ma sát.
• Ma sát tạo mô-men hãm, làm trục động cơ dừng và giữ tải ở vị trí hiện tại.

Tuấn Cầu Trục sơ lược quy trình vận hành của cuộn hút phanh ở hai trạng thái đóng – cấp điện theo sơ đồ đơn giản như sau:

• Cấp điện: Lực từ trường > Lực lò xo → Nhả phanh → Động cơ quay.
• Ngắt điện: Lực từ trường = 0 → Lực lò xo ép phanh → Động cơ dừng.

Lưu ý khi căn chỉnh khe hở không khí (g)

Khe hở không khí (giới kỹ thuật chúng tôi thường gọi là khe hở phanh) ảnh hưởng trực tiếp đến khả năng hút – nhả của cụm phanh. Với động cơ 2.2 kW, tôi luôn dặn thợ kỹ thuật căn chỉnh theo thông số kỹ thuật của đúng model phanh, không nên áp dụng một giá trị cố định cho mọi loại.

• Khe hở quá lớn: Cuộn hút phải tạo lực từ lớn hơn để kéo đĩa Moving Core, phanh có thể nhả không hết và gây cọ sát, phát nhiệt.
• Khe hở quá nhỏ: Hành trình của cơ cấu phanh không đủ, có thể làm giảm lực ép khi đóng phanh.
• Khi bảo dưỡng: Kiểm tra đồng đều khe hở tại các vị trí, đồng thời kiểm tra má phanh, lò xo và bề mặt ma sát trước khi đưa thiết bị vào vận hành.

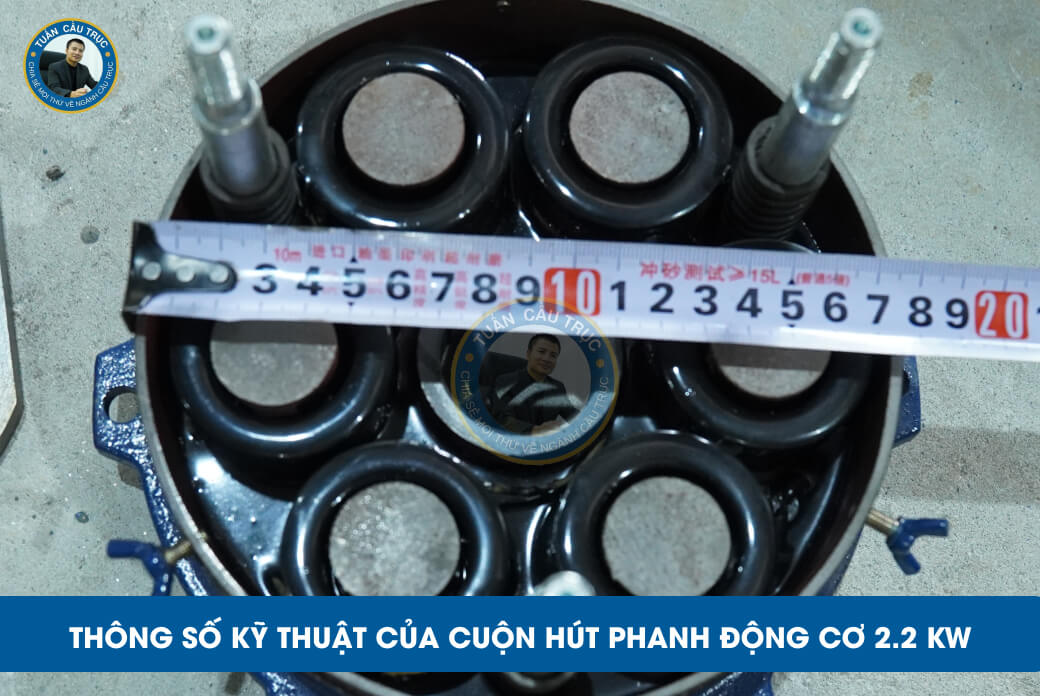

Thông số kỹ thuật cần biết về cuộn hút phanh động cơ 2.2 kW

Là người làm nghề cầu trục hơn 17 năm, tôi luôn nhấn mạnh rằng khi tìm mua cuộn hút phanh, thợ kỹ thuật cần đối chiếu thông số chi tiết. Mỗi thương hiệu như Sungdo, Hyundai, Hitachi hay các dòng pa dăng Trung Quốc đều có thiết kế khung cơ khí và thông số cuộn quấn khác nhau. Việc nắm rõ các giá trị tiêu chuẩn sẽ giúp bạn chọn đúng linh kiện, tránh tình trạng lắp không vừa hoặc gây cháy nổ tủ điện.

Bảng thông số kỹ thuật tham khảo cho cuộn phanh 2.2 kW

Để kỹ thuật viên dễ dàng đối chiếu khi đi mua hàng hoặc kiểm tra thiết bị tại xưởng, tôi đã tổng hợp bảng khoảng giá trị tiêu chuẩn chung dành cho cụm phanh động cơ 2.2 kW dưới đây:

Tiêu chí / Thông số	Dải giá trị tiêu chuẩn
Công suất motor tương thích	2.2 kW (1 HP)

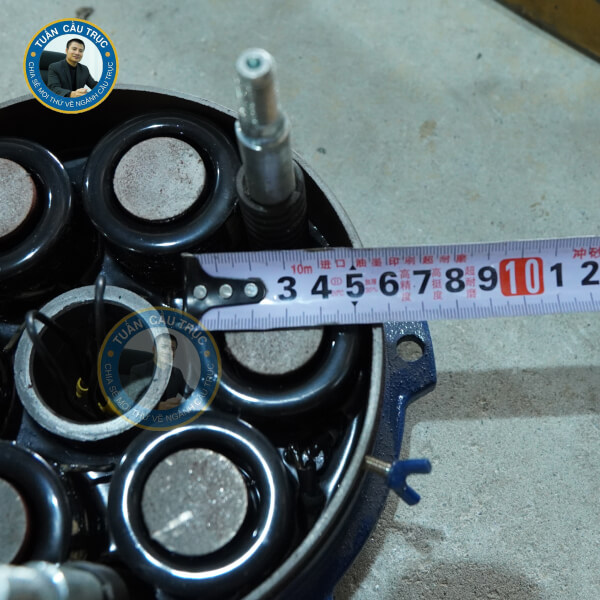

Đường kính ngoài cuộn hút	50mm

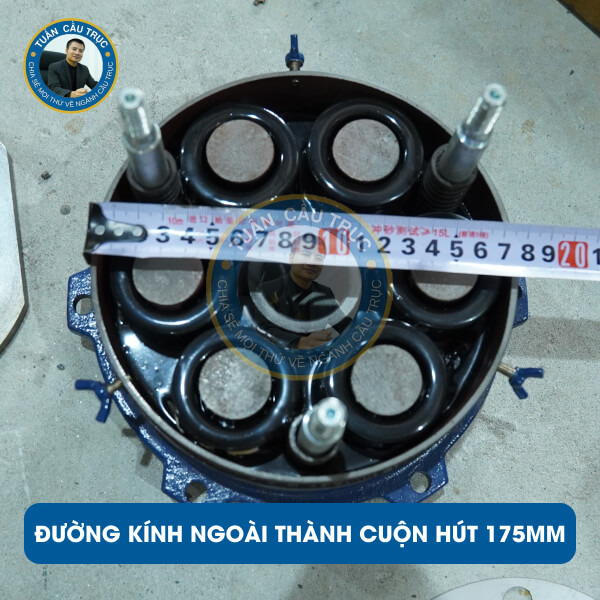

Đường kính ngoài thành cuộn hút	175mm

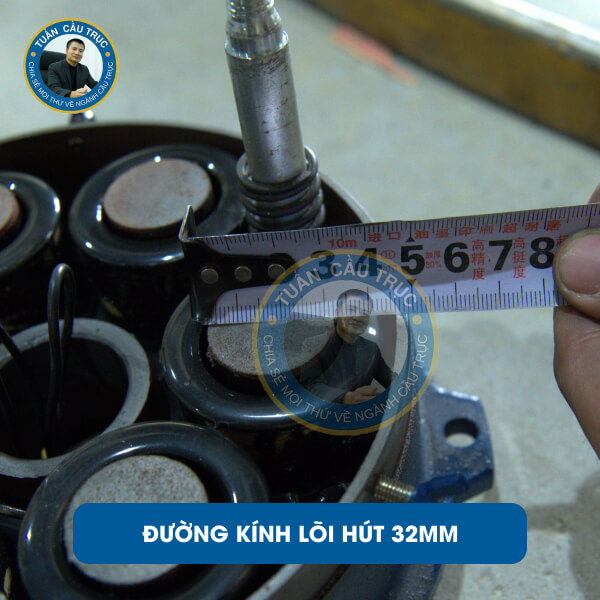

Đường kính lõi hút	32mm
Điện áp cuộn hút (Vin)	90V DC / 190V DC / 380V AC
Mô-men phanh định mức (Mb)	18 – 45 Nm
Khe hở không khí chuẩn (g)	0,20 – 0,40 mm
Cấp cách điện (Insulation)	Class F (155 độ C) / Class H (180 độ C)
Công suất tiêu thụ cuộn hút	30 – 65 W
Tần suất hoạt động	S3 – 40% đến S4 – 60%
Xuất xứ	Hàn Quốc

Ba tiêu chí chính để chọn đúng cuộn phanh 2.2 kW khi không có mã gốc

Trong thực tế vận hành nhà xưởng, nhiều trường hợp tem mác trên vỏ động cơ hoặc cuộn phanh cũ đã bị mờ xước không còn đọc được mã sản phẩm. Lúc này, bạn chỉ cần dùng thước kẹp đo và cung cấp cho bên bán 3 thông số cốt lõi sau đây:

• Đường kính ngoài và đường kính lỗ trục (Lỗ ren tâm): Đo chính xác đường kính tổng của mâm phanh và kích thước cốt trục hoặc ren liên kết tâm để đảm bảo lắp vừa sập vào chân đế cơ khí cũ.
• Điện áp nguồn cấp cho phanh: Dùng đồng hồ VOM đo điện áp đầu ra từ bộ chỉnh lưu (Diode phanh) hoặc tủ điện điều khiển cấp vào cuộn dây (xem là 90V DC, 190V DC hay 380V AC).
• Số lượng lõi từ và cuộn dây: Xác định rõ phanh thuộc dạng 1 cuộn đúc tròn liền (kiểu cũ) hay dạng mâm gang 6 lõi từ đối xứng (kiểu mới hiện đại) để đảm bảo tính đồng bộ.

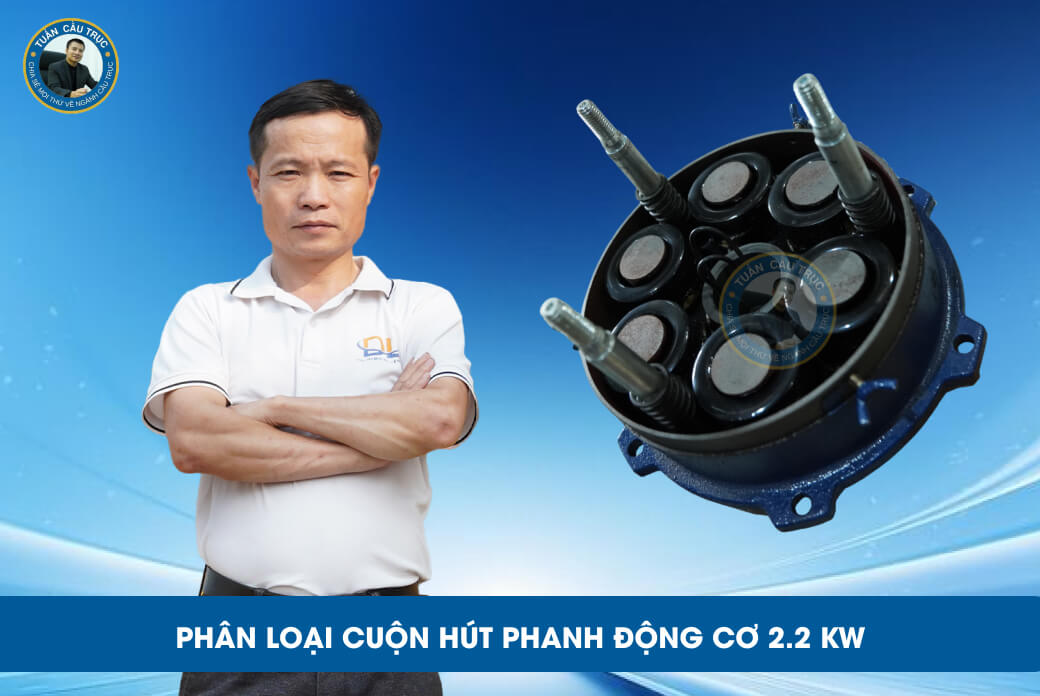

Phân loại cuộn hút phanh động cơ 2.2 kW

Cùng sở hữu dải công suất 2.2 kW nhưng nếu chọn cuộn hút phanh sai nguồn cấp, sai chức năng hay sai thương hiệu thì kỹ thuật viên có thể gặp tình trạng lắp không vừa hoặc gây chập cháy, hỏng phanh. Thông thường, sản phẩm này được biết tới với thương hiệu, nguồn điện cấp, chức năng vận hành khác nhau. Những phiên bản cụ thể của cuộn hút phanh 2.2 kW thường được tôi giới thiệu tới khách hàng bao gồm:

Phân loại theo nguồn điện cấp

Yếu tố đầu tiên quyết định cuộn phanh có hoạt động được hay không chính là dạng nguồn điện điều khiển được đấu nối vào cuộn dây điện từ.

• Cuộn phanh một chiều (DC): Đây là dòng phanh phổ biến nhất hiện nay, hoạt động ở dải điện áp 90V DC hoặc 190V DC thông qua bộ chỉnh lưu Diode. Ưu điểm nổi bật của loại này là vận hành cực kỳ êm ái, lực hút từ trường mịn, phát nhiệt thấp và hiếm khi gây ra tiếng ồn va đập cơ khí lớn khi xả phanh.
• Cuộn phanh xoay chiều (AC): Dòng phanh này sử dụng điện áp trực tiếp 220V AC hoặc 380V AC mà không cần qua mạch chỉnh lưu. Phanh AC có ưu thế về tốc độ phản ứng cực nhanh, lực đóng mở dứt khoát ngay tức thì nhưng nhược điểm là sinh nhiệt cao hơn và tạo ra tiếng “pạch” lớn do lực va đập từ trường.

Phân loại theo chức năng vận hành

Tùy thuộc vào vị trí làm việc của động cơ 2.2 kW trên cầu trục hay pa lăng, cụm cuộn phanh sẽ được thiết kế kết cấu cơ khí riêng biệt để đáp ứng đúng công năng hãm.

• Cụm phanh cơ cấu di chuyển (Dầm biên và xe con): Động cơ 2.2 kW lắp ở dầm biên di chuyển dọc nhà xưởng hoặc xe con di chuyển ngang thường sử dụng cụm phanh 1 cấp tốc độ kết hợp đĩa phíp ma sát. Mục tiêu của cụm phanh này là hãm mềm, giúp cầu trục dừng đúng vạch định vị mà không gây xô lệch hay đung đưa hàng hóa trên cao.
• Cuộn phanh cơ cấu nâng hạ 1 cấp tốc độ: Dùng cho các dòng pa lăng tiêu chuẩn, cuộn dây được đúc chắc chắn để tạo ra mô-men hãm giữ tải ở một dải tốc độ nâng cố định.
• Cuộn phanh cơ cấu nâng hạ 2 cấp tốc độ (Nhanh và chậm): Đây là thiết kế chuyên dụng cho các hệ thống cần căn chỉnh tải trọng chính xác.
  • Cuộn hút phanh cấp tốc độ chậm: Được gắn trực tiếp vào đuôi động cơ.
  • Cuộn hút phanh cấp tốc độ nhanh: Không gắn ở động cơ mà được lắp trên trục dẫn hướng, trục dẫn hướng này ăn khớp trực tiếp vào hộp giảm tốc của pa lăng.

Phân loại theo thương hiệu sản xuất

Thương hiệu sản xuất quyết định trực tiếp đến chất lượng dây quấn đồng, độ ổn định linh kiện và đảm bảo thời gian sử dụng thiết bị lâu dài.

• Các dòng phanh Trung Quốc / Thương hiệu giá rẻ: Phù hợp cho các nhà xưởng ngân sách thấp, hoạt động với tần suất nhẹ. Nhược điểm là dây quấn hay dùng dây nhôm mạ đồng hoặc cấp chịu nhiệt thấp, dễ bị ngắt mạch khi chạy liên tục.
• Các thương hiệu Hàn Quốc và Đài Loan (Hitachi, Hyundai, Juuko, Kito): Có chất lượng gia công cơ khí chuẩn, đĩa ma sát bền bỉ, đáp ứng tốt cho các dòng pa lăng tải trọng trung bình.
• Thương hiệu Sungdo (Hàn Quốc) – Sự lựa ưu tiên của Tuấn Cầu Trục: Trải qua 17 năm trực tiếp thi công hàng nghìn dự án nâng hạ, tôi luôn ưu tiên tư vấn khách hàng chọn cụm cuộn phanh 2.2 kW Sungdo. Điểm vượt trội của cuộn phanh Sungdo nằm ở hệ thống cuộn quấn bằng đồng đỏ nguyên chất chuẩn cách nhiệt Class H (180 độ C), đổ keo Epoxy công nghiệp chống ẩm. Lực hút từ trường của phanh Sungdo ổn định, đĩa ma sát chịu nhiệt cao giúp cầu trục vận hành êm ái, bền bỉ qua nhiều năm mà không lo hiện tượng trôi tải hay om cháy .

Bảng so sánh nhanh các dòng cuộn phanh 2.2 kW phổ biến

Để giúp các đơn vị dễ hình dung và đưa ra quyết định mua sắm chính xác cho nhà xưởng của mình, tôi đã tổng hợp bảng so sánh tổng quan dưới đây:

Tiêu chí so sánh	Cuộn phanh DC (Sungdo / Hàn Quốc)	Cuộn phanh AC (Tiêu chuẩn)	Cuộn phanh 2 cấp tốc độ
Điện áp hoạt động	90V DC / Nr190V DC	220V AC / 380V AC	90V DC / 190V DC
Độ êm khi vận hành	Êm, không tiếng ồn va đập	Có tiếng va đập “pạch”	Êm, linh hoạt
Độ bền cuộn dây	Cực cao (Dây đồng Class H)	Trung bình (Dễ om nhiệt)	Cao, vận hành phân đoạn
Ứng dụng tối ưu	Dầm biên, xe con, Pa lăng Sungdo	Máy công cụ, tời kéo nhẹ	Cơ cấu nâng hạ chính xác
Đánh giá chuyên gia	Khuyên dùng	Dùng cho ứng dụng cơ bản	Dùng cho yêu cầu khắt khe

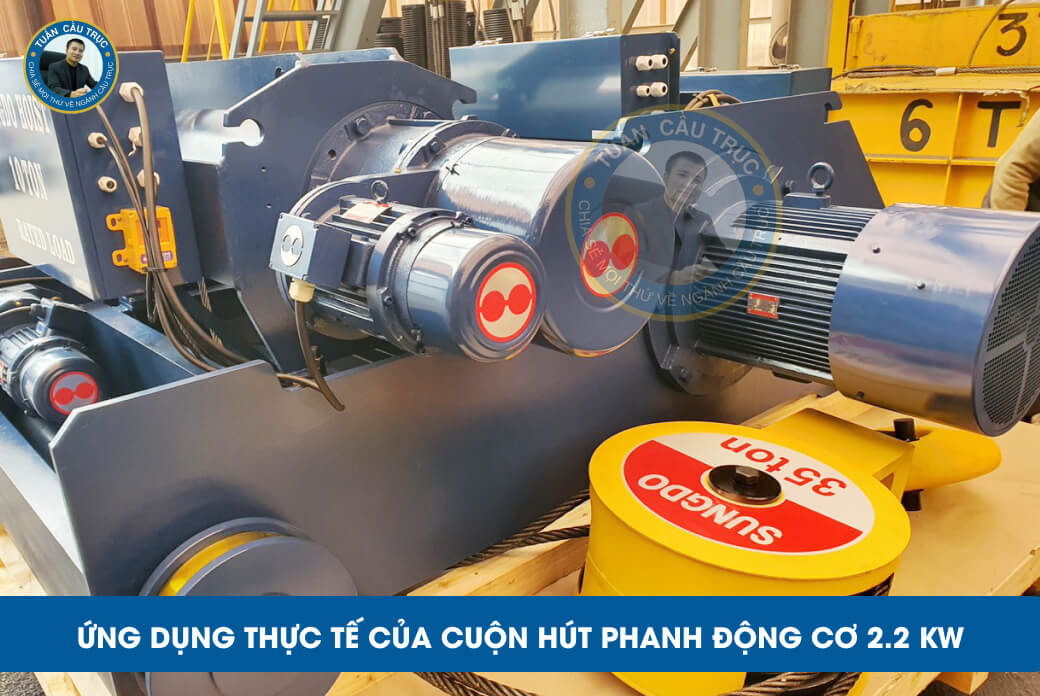

Ứng dụng thực tế của cuộn hút phanh động cơ 2.2 kW

Động cơ 2.2 kW (1 HP) tích hợp cuộn hút phanh điện từ là giải pháp tối ưu để dừng ngắt chuyển động chuẩn xác, chống trôi tự do và đảm bảo an toàn trong vận hành công nghiệp. Dưới đây là những lĩnh vực thực tế tôi thường sử dụng cuộn hút phanh này như thành phần tất yếu trong cụm phanh điện từ:

• Cụm dầm biên cầu trục, cổng trục: Giúp hai động cơ di chuyển dừng đồng bộ ngay khi ngắt điện, chống lệch dầm, giảm ăn mòn gờ ray và triệt tiêu động năng trước khi va chạm vào mút cao su hành trình.
• Xe con di chuyển (trolley) & tời kéo nhẹ: Khóa cứng vị trí xe con trên dầm I/dầm hộp khi nâng hạ tải nặng từ 1 – 3 tấn, loại bỏ hiện tượng lắc ngang và giữ tải an toàn khi dừng.
• Băng tải nghiêng & dây chuyền tự động: Chống trượt ngược hàng hóa khi mất điện đột ngột; định vị chính xác sản phẩm tại các vị trí cảm biến trên dây chuyền đóng gói, phân loại.
• Máy công cụ & thang hàng: Ngắt quán tính quay chỉ trong vài miligiây khi nhấn dừng khẩn cấp (Emergency Stop); giữ cố định sàn nâng tại mặt tầng khi bốc xếp hàng hóa.

Doanh nghiệp tiêu biểu phù hợp sử dụng linh kiện

Tôi cho rằng những đơn vị dưới đây nếu đang sử dụng phanh điện từ công suất 2.2 kW nên quan tâm đến cuộn hút cùng công suất để có phương án dự phòng sửa chữa, thay thế kịp thời:

Công ty Cổ phần Đầu tư Sản xuất Nhôm kính Sài Gòn

• MST: 3603873698
• Địa chỉ: 27/326 ấp 6, Xã Bình Sơn, Huyện Long Thành, Tỉnh Đồng Nai

Công ty TNHH Nhôm kính Xây dựng Một thành viên Tân Đại Sơn

• MST: 0318652462
• Địa chỉ: 255/30/4 Liên khu 4 – 5, Phường Bình Hưng Hòa B, Quận Bình Tân, Thành phố Hồ Chí Minh

Công ty TNHH Kỹ thuật Sản xuất Tự động hóa ATAP

• MST: 0202206860
• Địa chỉ: Thôn Bấc 1 (Tại nhà Ông Vũ Khắc Điền), Xã Thủy Đường, Huyện Thủy Nguyên, Thành phố Hải Phòng

Công ty TNHH Công nghệ Tự động hóa Huaheng Việt Nam

• MST: 0202267574
• Địa chỉ: Số 2/13/250 đường Thiên Lôi, Phường Vĩnh Niệm, Quận Lê Chân, Thành phố Hải Phòng

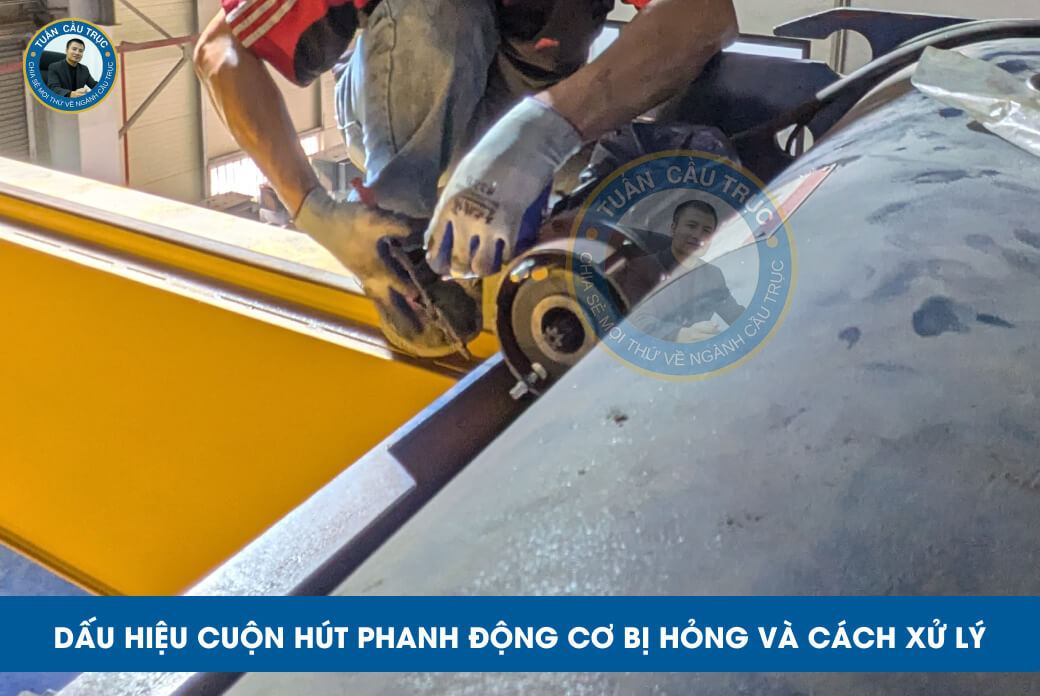

Dấu hiệu cuộn hút phanh động cơ bị hỏng và cách xử lý

Khi cụm phanh điện từ hoạt động bất thường, cần xác định nguyên nhân từ nguồn điện, cuộn hút và cơ cấu cơ khí trước khi thay thế linh kiện. Dưới đây, Tuấn Cầu Trục sơ lược những lỗi thường gặp và hướng dẫn cách kiểm tra, khắc phục lỗi cơ bản.

Các dạng lỗi cuộn hút phanh thường gặp

Nhiều năm trong ngành cầu trục, tôi nhận thấy những sự cố với cuộn hút phanh động cơ thường xảy ra dưới các dạng sau:

Cuộn hút không nhả phanh

Động cơ phát tiếng ù, không quay hoặc quay nặng khi cấp lệnh chạy. Nguyên nhân có thể gồm:

• Nguồn điện: Mất nguồn, sai điện áp, đấu nối lỏng hoặc bộ chỉnh lưu hỏng.
• Cuộn hút: Cuộn dây đứt, chập hoặc cháy; đầu dây bị oxy hóa, tiếp xúc kém.
• Cơ cấu phanh: Moving Core bị kẹt, khe hở không đúng hoặc lò xo lắp sai vị trí.

Cuộn hút nóng bất thường hoặc cháy

Cuộn hút phát nhiệt cao, có mùi khét hoặc đổi màu. Cần kiểm tra:

• Điện áp cấp sai định mức hoặc bộ chỉnh lưu hoạt động không ổn định.
• Cuộn dây bị chập vòng.
• Phanh không nhả hết khiến cơ cấu ma sát liên tục khi động cơ quay.
• Động cơ phải khởi động – dừng liên tục vượt quá chế độ làm việc cho phép.

Phanh đóng không dứt khoát

Động cơ hoặc cơ cấu di chuyển tiếp tục chuyển động sau khi ngắt lệnh. Nguyên nhân thường nằm ở cơ cấu ma sát, chẳng hạn:

• Má phanh bị mòn.
• Bề mặt ma sát dính dầu, mỡ hoặc bụi bẩn.
• Lò xo ép yếu hoặc lắp sai.
• Khe hở phanh chưa được căn chỉnh phù hợp.

Lưu ý: Không nên thay cuộn hút ngay khi phanh đóng kém. Cần kiểm tra toàn bộ cơ cấu phanh để xác định đúng nguyên nhân.

Quy trình kiểm tra và thay cuộn hút

Để đảm bảo an toàn cho công nhân vận hành cũng như độ chính xác kỹ thuật của linh kiện, khi thay cuộn hút, Tuấn Cầu Trục luôn áp dụng quy trình chuẩn gồm có các bước chính như sau:

Bước 1: Kiểm tra trước khi tháo

• Ngắt nguồn điện, khóa nguồn và đặt biển cảnh báo sửa chữa.
• Dùng đồng hồ xác nhận mạch đã mất điện.
• Chụp lại sơ đồ đấu dây và ghi nhận vị trí các chi tiết.
• Đối chiếu điện áp, model cuộn hút và bộ chỉnh lưu với thông số thiết bị.
• Đo điện áp cấp và điện trở cuộn dây sau khi đã cô lập khỏi mạch.

Bước 2: Tháo cụm phanh

Tháo nắp bảo vệ, đánh dấu vị trí các chi tiết rồi lần lượt tháo phần ứng, lò xo và các bộ phận liên quan. Cần giữ lại đúng thứ tự lắp để thuận tiện khi lắp lại.

Bước 3: Thay cuộn hút

Tháo cuộn hút cũ, vệ sinh khoang lắp và kiểm tra lõi từ. Đặt cuộn hút mới đúng model, điện áp và chiều lắp theo thiết kế của cụm phanh.

Bước 4: Đấu dây và căn chỉnh

Đấu dây theo sơ đồ ban đầu, lắp lại phần ứng và lò xo. Sau đó kiểm tra, căn chỉnh khe hở phanh theo thông số của nhà sản xuất.

Bước 5: Chạy thử

Cấp điện chạy thử và kiểm tra khả năng nhả – đóng phanh. Sau đó kiểm tra với điều kiện tải phù hợp, theo dõi tiếng ồn, độ rung và nhiệt độ cuộn hút trước khi đưa thiết bị vào vận hành.

Khuyến cáo: Công việc kiểm tra, thay cuộn hút và hiệu chỉnh phanh cầu trục nên được thực hiện bởi kỹ thuật viên có chuyên môn. Sau khi sửa chữa cần kiểm tra khả năng đóng – nhả và giữ tải của phanh trước khi vận hành chính thức.

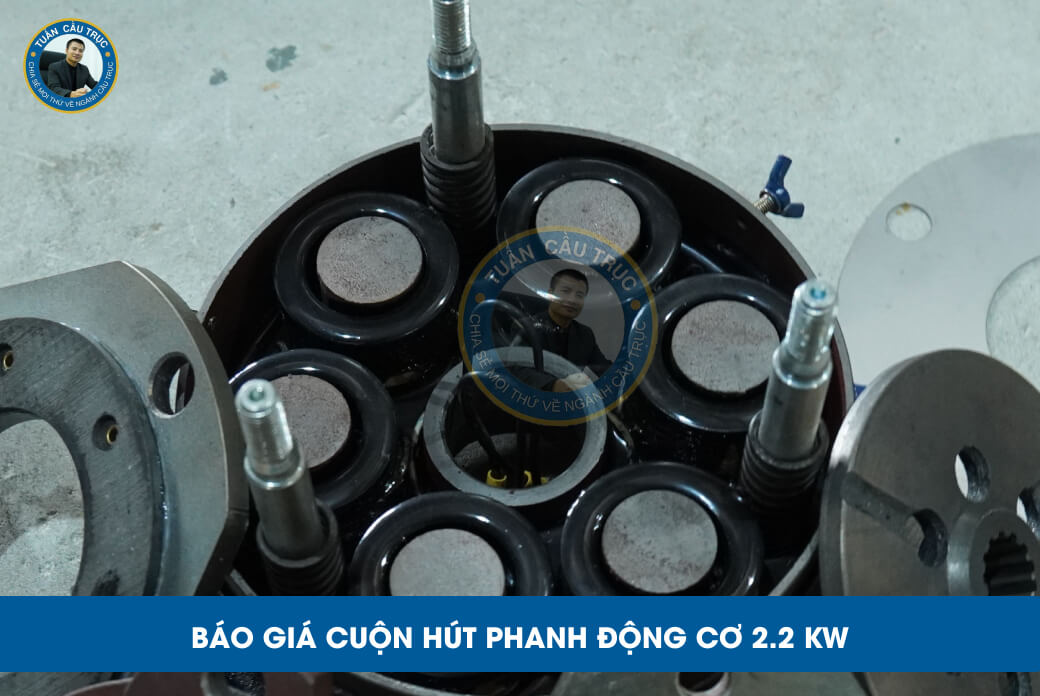

Báo giá cuộn hút phanh động cơ 2.2 kW

Khi lên báo giá chi tiết về cuộn hút phanh động cơ, tôi thường trao đổi chi tiết về nhu cầu thực tế của khách hàng, khoảng ngân sách cụ thể để đưa ra phương án phù hợp. Bởi chi phí cho linh kiện này thay đổi theo nhiều yếu tố kỹ thuật và thị trường.

Các yếu tố ảnh hưởng đến giá

Dưới đây là những yếu tố chính cấu thành nên giá của một bộ cuộn hút phanh 2.2 kW

• Thương hiệu và xuất xứ: Cuộn hút Sungdo, KG hoặc các dòng nhập khẩu Hàn Quốc thường có mức giá khác với sản phẩm Đài Loan, Trung Quốc.
• Vật liệu dây quấn: Dây đồng và vật liệu cách điện chịu nhiệt thường có giá cao hơn các loại vật liệu phổ thông.
• Điện áp sử dụng: Cuộn hút AC, DC hoặc loại sử dụng qua bộ chỉnh lưu có mức giá khác nhau.
• Hình thức cung cấp: Mua riêng cuộn hút sẽ khác với bộ phanh gồm cuộn hút, đĩa phanh, lò xo và các chi tiết liên quan.
• Model và kích thước: Đây là yếu tố cần kiểm tra trước khi báo giá vì không phải mọi cuộn hút dùng cho động cơ 2.2 kW đều có cùng kích thước và thông số.

Bảng giá cuộn hút phanh 2.2 kW tham khảo

Mức giá tham khảo chung cho dòng cuộn hút này như sau:

Linh kiện	Xuất xứ tham khảo	Giá tham khảo
Cuộn hút phanh 2.2 kW tiêu chuẩn	Trung Quốc / Đài Loan	1.550.000 – 2.850.000 VNĐ/cuộn
Cuộn hút phanh 2.2 kW Sungdo, KG	Hàn Quốc	2.000.000 – 4.800.000 VNĐ/cuộn

Lưu ý: Mức giá trên mang tính tham khảo và có thể thay đổi theo model, điện áp, nguồn hàng và thời điểm mua. Giá chưa bao gồm VAT, vận chuyển và chi phí lắp đặt nếu có.

Cách nhận báo giá cuộn hút phanh 2.2 kW chính xác

Để chọn đúng cuộn hút, nên cung cấp ảnh tem động cơ, ảnh cụm phanh, model cuộn hút và điện áp sử dụng. Kỹ thuật viên có thể dựa vào các thông tin này để đối chiếu kích thước và thông số trước khi báo giá.

Tuấn Cầu Trục hỗ trợ tư vấn và cung cấp cuộn hút phanh cho động cơ cầu trục, pa lăng và động cơ dầm biên.

• Website: Tuancautruc.com
• Zalo/ Hotline: 0968655438
• Khu vực xưởng: Hà Nội.

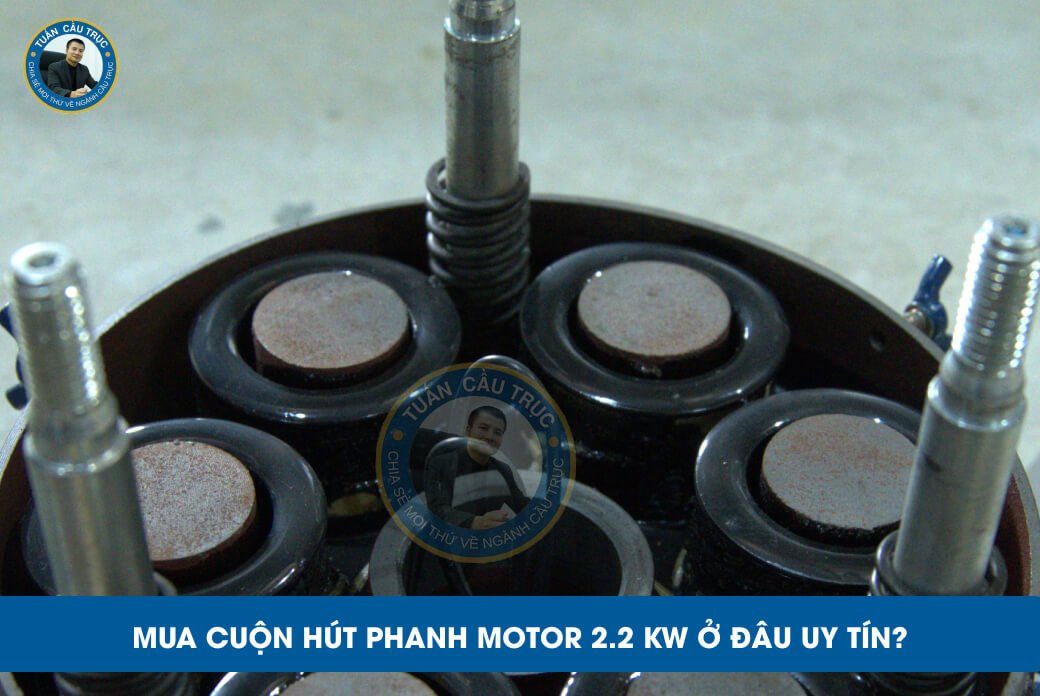

Mua cuộn hút phanh motor 2.2 kW ở đâu uy tín?

Việc lựa chọn đúng đơn vị cung cấp cuộn hút phanh motor 2.2 kW đóng vai trò quyết định đến độ an toàn vận hành, thời gian sử dụng của bộ truyền động và tránh nguy cơ gián đoạn tiến độ sản xuất do mua nhầm linh kiện kém chất lượng.

Địa chỉ mua hàng tại Tuấn Cầu Trục

Nếu bạn đang tìm kiếm cuộn hút phanh 2.2 kW chuẩn thông số, hoạt động bền bỉ, hãy liên hệ trực tiếp với Tuấn Cầu Trục. Khi mua hàng tại đây, bạn sẽ nhận được:

• Tư vấn chuẩn kỹ thuật: Chọn đúng chủng loại cuộn hút, xác định chính xác điện áp (AC/DC) và kiểm tra mức độ tương thích với động cơ hiện có.
• Giải pháp toàn diện: Cung cấp linh kiện bán lẻ hoặc trọn cụm phanh; hỗ trợ hướng dẫn lắp đặt và căn chỉnh khe hở phanh đúng tiêu chuẩn.
• Đồng hành lâu dài: Giao hàng tận nơi trên toàn quốc, hỗ trợ kỹ thuật trọn đời sau khi mua.

Mọi thông tin chi tiết về sản phẩm, tài liệu hướng dẫn theo model/tải trọng đều được cập nhật thường xuyên tại website: Tuancautruc.com.

Thông tin nên gửi khi yêu cầu tư vấn

Để tôi (Tuấn Cầu Trục) xác định nhanh mã linh kiện và báo giá chính xác nhất, bạn vui lòng gửi qua Zalo/ Hotline: 0968655438 các thông tin sau:

• Hình ảnh thực tế:

• • Ảnh chụp toàn bộ động cơ và tem thông số kỹ thuật.
  • Ảnh mặt cuộn hút (sau khi tháo) và video hiện tượng phanh bị lỗi (nếu có).
• Kích thước cơ khí: Đường kính ngoài, đường kính trong và chiều cao cuộn hút.
• Thông số điện: Điện áp đo thực tế tại hai đầu cuộn phanh.
• Loại thiết bị đang sử dụng: Cầu trục, cổng trục, pa lăng, tời kéo hay động cơ dầm biên di chuyển.

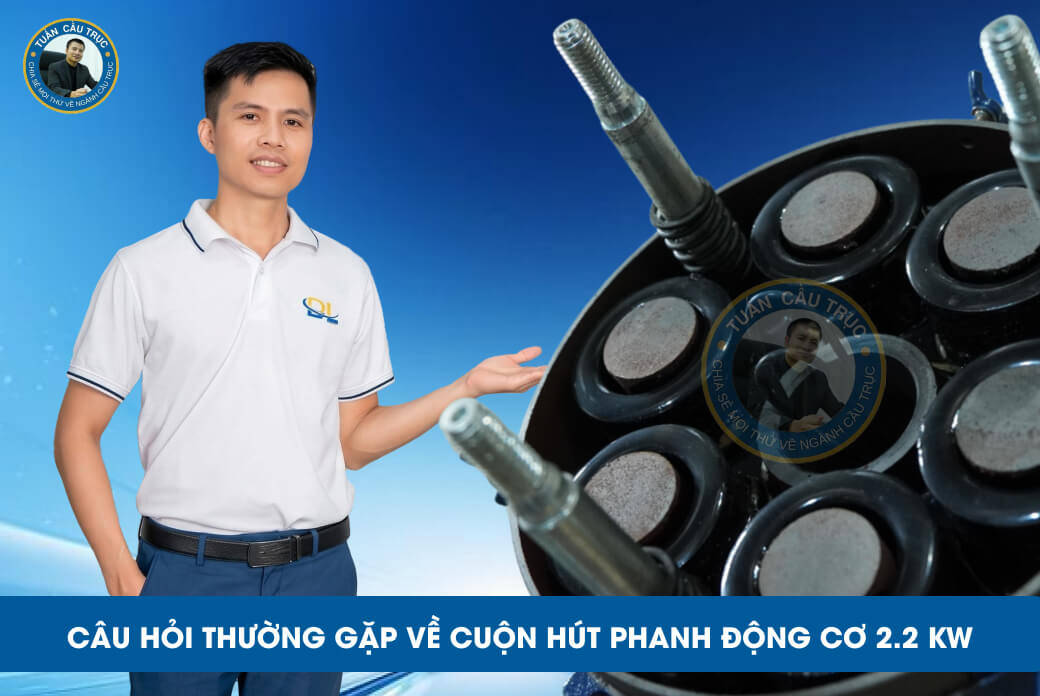

Câu hỏi thường gặp về cuộn hút phanh động cơ 2.2 kW

Những câu hỏi được Tuấn Cầu Trục tổng hợp và giải đáp dưới đây tập trung vào cách chọn, kiểm tra và thay thế cuộn hút phanh 2.2 kW trong cầu trục, pa lăng và động cơ dầm biên. Tôi mong rằng nội dung này sẽ giúp bạn sáng tỏ thêm về sản phẩm trước khi chọn mua linh kiện phù hợp.

Câu 1. Cuộn hút phanh động cơ 2.2 kW dùng để làm gì?

Trả lời:

Cuộn hút tạo lực điện từ để kéo Moving Core, giải phóng đĩa phanh khi động cơ được cấp điện. Khi ngắt điện, lò xo đóng phanh để dừng và giữ cơ cấu.

Câu 2. Cuộn hút phanh 2.2 kW thường dùng điện áp bao nhiêu?

Trả lời:

Tùy từng model phanh, cuộn hút có thể sử dụng AC hoặc DC qua bộ chỉnh lưu. Cần kiểm tra tem động cơ, cuộn hút và bộ chỉnh lưu trước khi thay để tránh chọn sai điện áp.

Câu 3. Làm sao biết cuộn hút phanh 2.2 kW bị hỏng?

Trả lời:

Các dấu hiệu thường gặp gồm phanh không nhả, cuộn hút nóng bất thường, có mùi khét hoặc động cơ phát tiếng ù nhưng không quay. Nên đo điện áp cấp và điện trở cuộn dây để xác định nguyên nhân.

Câu 4. Có thể thay cuộn hút khác hãng cho động cơ 2.2 kW không?

Trả lời:

Có thể nếu cuộn hút mới tương thích về điện áp, kích thước, lực hút và kết cấu lắp đặt. Không nên chỉ dựa vào công suất động cơ để lựa chọn.

Câu 5. Giá cuộn hút phanh động cơ 2.2 kW bao nhiêu?

Trả lời:

Giá phụ thuộc vào thương hiệu, xuất xứ, điện áp và model phanh. Trước khi báo giá nên cung cấp ảnh tem động cơ hoặc mã cuộn hút để đối chiếu đúng chủng loại.

Câu 6. Khi thay cuộn hút có cần căn chỉnh lại phanh không?

Trả lời:

Có. Sau khi thay cần kiểm tra vị trí phần ứng và căn chỉnh khe hở phanh theo thông số của nhà sản xuất. Đồng thời nên kiểm tra má phanh, lò xo và bề mặt ma sát trước khi chạy thử.

Kết luận tư vấn từ Tuấn Cầu Trục

Cuộn hút phanh động cơ 2.2 kW là linh kiện nhỏ nhưng ảnh hưởng trực tiếp đến khả năng khởi động, dừng và giữ an toàn của motor. Khi lựa chọn, cần ưu tiên sự tương thích với điện áp, kiểu phanh, kích thước và chế độ làm việc, thay vì chỉ dựa vào công suất 2.2 kW. Tôi – Tuấn Cầu Trục luôn sẵn sàng tư vấn kỹ thuật miễn phí, hỗ trợ báo giá tối ưu các dòng cuộn hút phanh cũng như trọn bộ linh kiện pa lăng, cầu trục. Liên hệ Tuấn Cầu Trục theo thông tin dưới đây để được giải đáp miễn phí mọi thắc mắc về giải pháp nâng hạ:

TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY

🌐 Website: https://tuancautruc.com/

 Hotline: 09 686 55 438

📺 Youtube: https://www.youtube.com/@tuancautruc

👍Facebook: https://www.facebook.com/tuancautruc

 Linkedin: https://www.linkedin.com/in/tuancautruc1980

 Blogspot: https://tuancautrucdl.blogspot.com/

Tiêu chí / Thông số	Dải giá trị tiêu chuẩn
Công suất motor tương thích	2.2 kW (1 HP)
Đường kính ngoài cuộn hút	50mm
Đường kính ngoài thành cuộn hút	175mm
Đường kính lõi hút	32mm
Điện áp cuộn hút (Vin)	90V DC / 190V DC / 380V AC
Mô-men phanh định mức (Mb)	18 – 45 Nm
Khe hở không khí chuẩn (g)	0,20 – 0,40 mm
Cấp cách điện (Insulation)	Class F (155 độ C) / Class H (180 độ C)
Công suất tiêu thụ cuộn hút	30 – 65 W
Tần suất hoạt động	S3 – 40% đến S4 – 60%
Xuất xứ	Hàn Quốc
