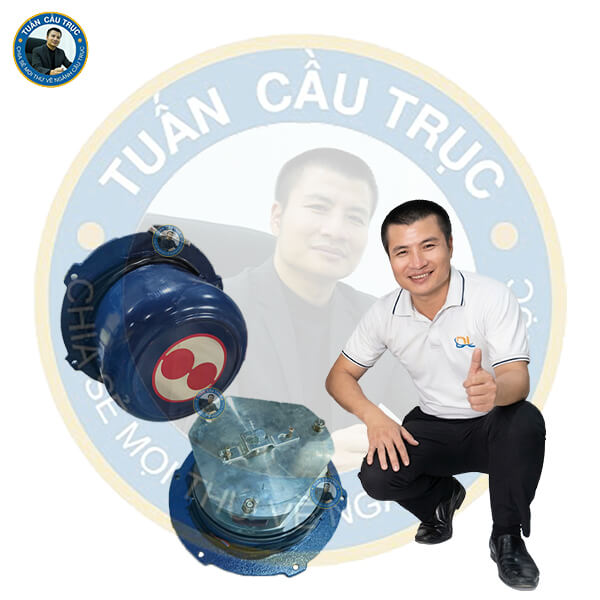

Cụm Phanh Nâng Hạ Một Cấp 7.5 Tấn

Cụm phanh nâng hạ một cấp 7.5 tấn bị trượt tải phần lớn không phải do lỗi nhà sản xuất mà đến từ thói quen vận hành, bảo trì của thợ vận hành. Hơn 15 năm trong ngành nâng hạ, tôi – Tuấn Cầu Trục nhận thấy rằng nhiều thợ kỹ thuật vẫn mơ hồ về cơ chế hoạt động của cụm phanh điện từ trên dòng pa lăng tải 7.5 tấn. Trong bài viết sau, tôi sẽ bóc tách toàn bộ bản chất kỹ thuật của thiết bị này.

Cụm phanh nâng hạ một cấp 7.5 tấn là gì và nguyên lý hoạt động?

Trước khi đi sâu vào tìm hiểu bản chất của cụm phanh nâng hạ một cấp 7.5 tấn, Tuấn Cầu Trục sẽ khái quát tới bạn đọc về định nghĩa cũng như cách thức vận hành của cụm linh kiện quan trọng này.

Khái niệm kỹ thuật về cụm phanh nâng hạ một cấp 7.5 tấn

Cụm phanh nâng hạ một cấp 7.5 tấn là cụm phanh điện từ hoạt động theo nguyên lý phanh thường đóng (luôn ở trạng thái phanh khi không có điện), được tích hợp trực tiếp trên cơ cấu nâng hạ của phanh pa lăng 7.5 tấn.

Thiết bị này sử dụng cơ chế kích từ điện từ (cuộn hút điện từ) để giải phóng lực hãm cơ học. Khái niệm “một cấp” ở đây chỉ ra rằng phanh chỉ có một trạng thái đóng/mở với một mức lực phanh cố định được tính toán sẵn, phù hợp để hãm và giữ an toàn cho toàn bộ dải tải trọng từ 0 đến 7.5 tấn. Điều này khác biệt với các dòng cụm phanh hai cấp, hoạt động ở cấp tốc độ nhanh hoặc cấp tốc độ chậm.

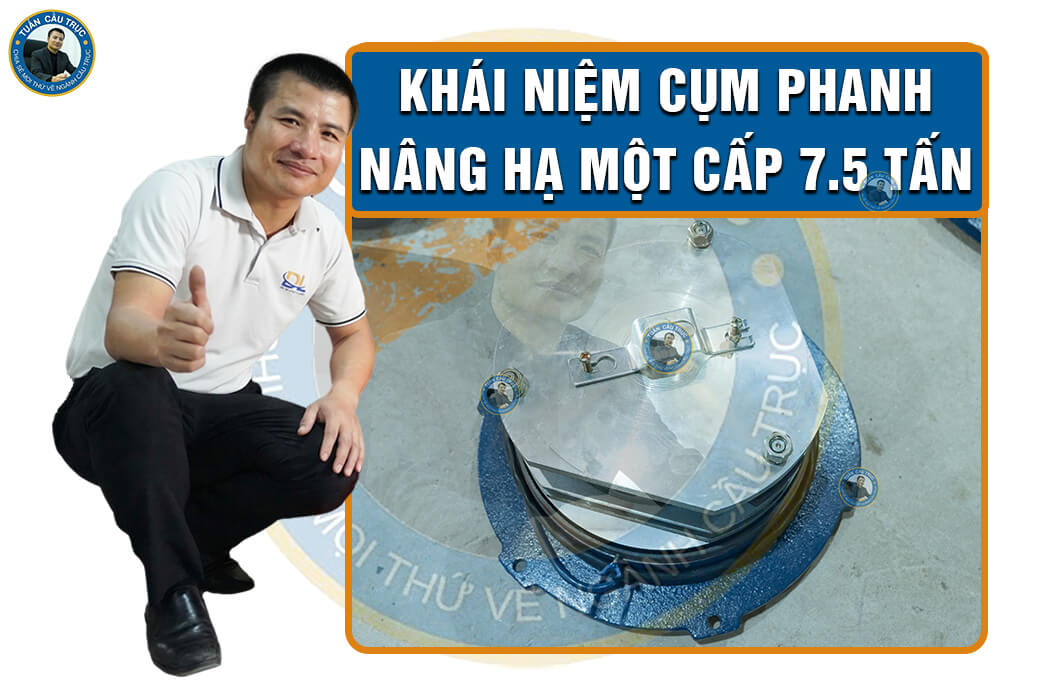

Khái niệm cụm phanh nâng hạ một cấp 7.5 tấn

Nguyên lý làm việc chi tiết của cụm phanh

Cơ chế đóng mở của cụm phanh điện từ một cấp hoạt động đồng bộ theo chu kỳ cấp – ngắt dòng điện của mô tơ nâng hạ. Tuấn Cầu Trục sẽ lý giải chi tiết cách vận hành của bộ linh kiện này qua hai trạng thái chính như sau:

Trạng thái mở phanh (Cơ cấu hoạt động)

Khi người vận hành bấm nút nâng hoặc hạ trên tay bấm điều khiển, một chuỗi phản ứng cơ điện được kích hoạt ngay lập tức:

• Cấp nguồn đồng thời: Hệ thống tủ điện điều khiển trung tâm cấp nguồn điện động lực cho mô tơ nâng hạ, đồng thời một nhánh dòng điện điều khiển (thường qua bộ chỉnh lưu Diode từ 380V AC sang 90V DC hoặc 110V DC tùy thiết kế) được cấp thẳng vào cuộn hút của cụm phanh.
• Thắng lực lò xo: Dòng điện chạy qua các vòng dây của cuộn hút (mâm từ) sinh ra một lực điện từ trường cực mạnh. Lực hút này ngay lập tức thắng được lực nén của hệ thống lò xo phanh, kéo đĩa ép (đĩa từ) dịch chuyển tịnh tiến về phía mặt mâm từ.
• Giải phóng trục động cơ: Khi đĩa ép bị hút về phía mâm từ, nó giải phóng lực ép lên má phanh (phíp phanh). Má phanh tách rời khỏi bề mặt đĩa phanh hoặc tang phanh gắn trên trục động cơ với một khe hở kỹ thuật tiêu chuẩn cực nhỏ.
• Vận hành tải: Trục động cơ lúc này tự do quay mà không chịu bất kỳ lực cản ma sát nào từ hệ thống phanh, cho phép mô tơ kéo hộp giảm tốc để nâng hoặc hạ tải trọng 7.5 tấn một cách trơn tru.

Trạng thái đóng phanh (Cơ cấu dừng)

Khi người vận hành buông tay bấm điều khiển (ngừng lệnh nâng hạ) hoặc khi xảy ra sự cố mất điện nguồn đột ngột tại công trường, cụm phanh sẽ lập tức chuyển sang chế độ bảo vệ theo cơ chế thường đóng. Đây cũng chính là chế độ hoạt động mặc định của cụm phanh nâng hạ một cấp 7.5 tấn, đảm bảo nguyên tắc an toàn bắt buộc cho các thiết bị nâng hạ.

• Ngắt nguồn tức thời: Khởi động từ trong tủ điện ngắt, nguồn điện cấp vào mô tơ nâng hạ và cuộn hút điện từ bị cắt.
• Triệt tiêu từ trường: Từ trường trong cuộn hút biến mất trong khoảng thời gian cực ngắn (dưới 0.15 giây). Lực giữ điện từ không còn hiệu lực.
• Giải phóng năng lượng lò xo: Không còn lực hút giữ đĩa ép, hệ thống lò xo nén (đã bị ép lại ở trạng thái mở phanh) lập tức giãn nở, giải phóng năng lượng cơ năng tích lũy và đẩy mạnh đĩa ép dịch chuyển ngược lại.
• Hãm cứng trục quay: Đĩa ép tác dụng một lực cơ học cực lớn, ép chặt má phanh (phíp phanh) ôm khít và khóa cứng lấy bề mặt đĩa phanh hoặc trục dẫn hướng gắn trên hộp giảm tốc.
• Triệt tiêu động năng và giữ tải: Lực ma sát khô cực đại sinh ra giữa má phanh và bề mặt tiếp xúc nhanh chóng tiêu hao toàn bộ động năng quay của mô tơ và quán tính của hàng hóa. Cơ cấu nâng hạ dừng lại ngay lập tức, tải trọng 7.5 tấn được giữ cố định trên không trung một cách an toàn, chống trôi tải.

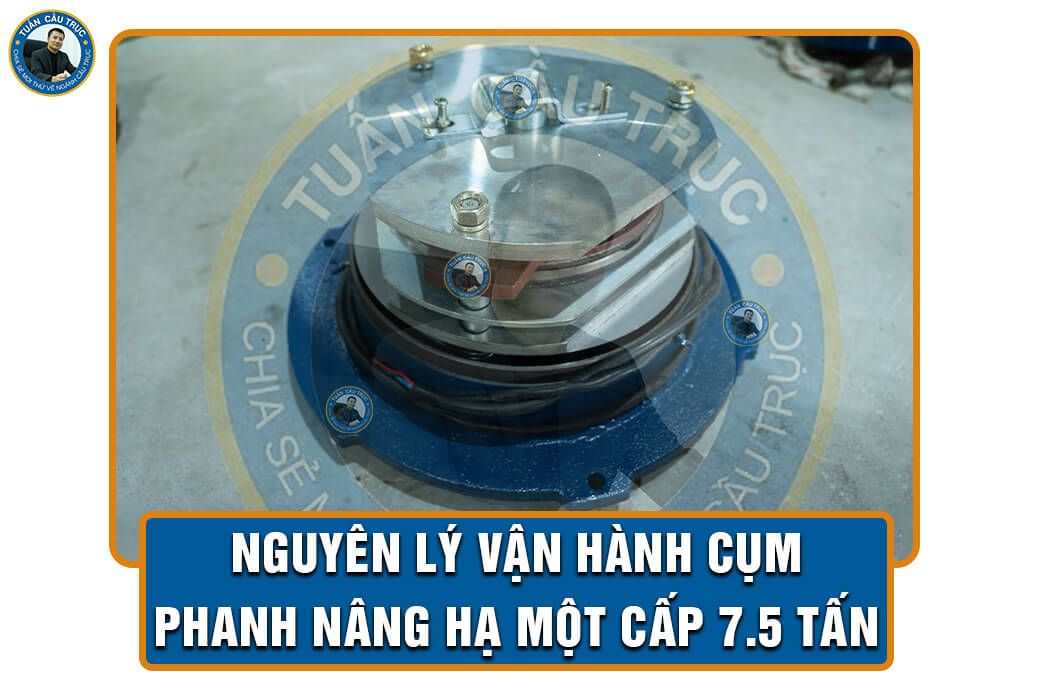

Nguyên lý vận hành cụm phanh nâng hạ một cấp 7.5 tấn

Thông số kỹ thuật phanh nâng hạ một cấp 7.5 tấn tiêu chuẩn

Để lựa chọn cụm phanh nâng hạ một cấp 7.5 tấn, người dùng phải hiểu rõ về thông số kỹ thuật của cụm linh kiện. Điều này giúp thiết bị lắp đặt phù hợp với cụm pa lăng hiện có, đảm bảo hoạt động của cơ cấu nâng hạ an toàn và hiệu quả.

Bảng thông số kỹ thuật phanh một cấp 7.5 tấn

Lưu ý: Bảng thông số kỹ thuật này mang tính tham khảo. Tùy vào tiêu chuẩn kỹ thuật từng đơn vị, các chỉ số cụ thể có thể thay đổi linh hoạt. Quý khách hàng vui lòng liên hệ Tuấn Cầu Trục khi cần đối chiếu tham số cụ thể!

Cấu tạo chi tiết và thứ tự lắp đặt cụm phanh nâng hạ một cấp 7.5 tấn

Để đảm bảo việc dừng, hãm tải chuẩn xác với khối hàng hóa tải trọng tới 7.5 tấn, cụm phanh nâng hạ một cấp được thiết kế với độ chính xác cao, tăng cường diện tích ma sát để đảm bảo mô-men hãm tối đa. Dưới đây, Tuấn Cầu Trục sẽ bóc tách chi tiết từng linh kiện và quy trình lắp đặt đồng bộ mà tôi thường xuyên áp dụng tại xưởng.

Các bộ phận cấu thành cụm phanh 7.5 tấn

Một hệ thống phanh một cấp hoạt động ở mức tải 7.5 tấn được cấu thành bởi các thành phần cơ bản như sau:

• Cuộn hút điện từ (Coil): Đây là bộ phận tạo ra từ trường khi được cấp điện áp định mức 380V. Cuộn dây được quấn bằng dây đồng nguyên chất và đổ keo cách điện chịu nhiệt để đảm bảo cường độ từ trường ổn định trong quá trình vận hành liên tục dưới tần suất cao.
• Tấm cách từ: Được lắp đặt ngay giữa mặt cuộn hút và đĩa Moving Core. Bộ phận này có ba công dụng kỹ thuật chính bao gồm: ngăn chặn hiện tượng từ dư giúp quá trình đóng ngắt phanh dứt khoát, ngăn chặn mạt phanh bắn vào bề mặt tiếp xúc của cuộn hút để tránh gây hư hỏng cơ khí, và giảm chấn, chống rung động cho cuộn hút khi các đĩa phanh va đập trong quá trình đóng hoặc ngắt.
• Đĩa Moving Core (Lõi từ động): Là một đĩa sắt phẳng có khả năng di chuyển tịnh tiến dọc theo các trục dẫn hướng. Khi cuộn hút có điện, đĩa Moving Core sẽ bị hút mạnh về phía mâm từ để giải phóng lực ép lên các đĩa phanh.
• Hệ thống đĩa sắt (2 đĩa): Để đáp ứng lực hãm lớn cho tải trọng 7.5 tấn, diện tích ma sát được tăng cường bằng cách sử dụng hai đĩa sắt độc lập. Các đĩa này tạo ra mặt phẳng tiếp xúc cứng cáp, phối hợp chặt chẽ với các đĩa phanh để tạo ra mô-men hãm cực lớn, giữ cho vật nặng không bị trôi.
• Đĩa phanh A và Đĩa phanh B (Đĩa ma sát): Đây là các đĩa chứa vật liệu ma sát (bố phanh) và là bộ phận trực tiếp chịu mài mòn trong quá trình sinh công năng hãm.
  • Đĩa phanh B: Nằm ở giữa hai đĩa sắt, có cấu tạo 2 mặt phíp ma sát.
  • Đĩa phanh A: Nằm ở vị trí ngoài cùng, kết hợp với đĩa chỉnh phanh để giữ chặt tải trọng.
  • Đặc điểm: Được chế tạo từ hợp chất phít chịu nhiệt cao, không chứa amiăng, gắn kết chắc chắn bằng lớp keo chuyên dụng để không bị bong tróc khi sinh nhiệt ma sát lớn.
• Đĩa chỉnh phanh (Armature / Đĩa mai rùa): Bộ phận này nằm ở vị trí ngoài cùng, cho phép người thợ kỹ thuật căn chỉnh độ hở kỹ thuật (Air Gap) của má phanh. Đối với hệ thống phanh tải trọng lớn này, việc điều chỉnh chính xác giúp phanh không bị bó (gây ngậm điện, cháy cuộn hút) hoặc quá rơ (gây trượt tải, trôi tải).
• Trục dẫn hướng: Cụm phanh tiêu chuẩn thường sử dụng 03 trục dẫn hướng làm từ thép S45C cứng cáp. Các trục này giữ nhiệm vụ định vị toàn bộ hệ thống đĩa phanh luôn đồng tâm với trục hộp giảm tốc, đảm bảo quá trình dịch chuyển tịnh tiến diễn ra trơn tru, không bị kẹt hay lệch tâm.
• Hệ thống lò xo nén: Bao gồm các lò xo cường độ cao nằm định vị trong các hốc sẵn có của cuộn hút. Chúng luôn duy trì một lực ép cơ học liên tục để đẩy các đĩa phanh vào trạng thái khóa an toàn khi ngắt điện. Độ cứng và lực nén của lò xo được tính toán khắt khe để thắng được lực quán tính cực lớn của khối hàng 7.5 tấn khi dừng đột ngột.
• Nắp hộp phanh: Vỏ bọc bên ngoài bằng hợp kim đúc cường độ cao, có nhiệm vụ bao kín toàn bộ cụm linh kiện bên trong, bảo vệ cuộn hút và đĩa phanh khỏi bụi bẩn, dầu mỡ hay độ ẩm của môi trường nhà xưởng.

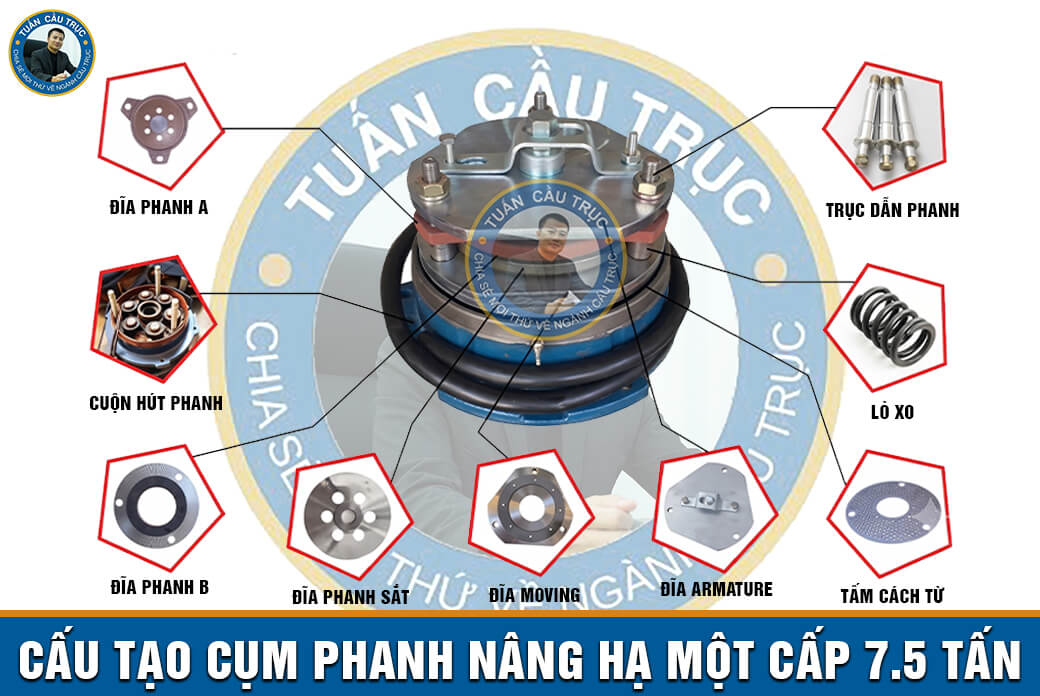

Cấu tạo cụm phanh nâng hạ một cấp 7.5 tấn

Thứ tự lắp đặt chuẩn kỹ thuật cho cụm phanh

Để đảm bảo độ chính xác theo sơ đồ kỹ thuật, khi lắp đặt cụm phanh nâng hạ, bạn cần tuân thủ nghiêm ngặt theo đúng thứ tự từ trong ra ngoài (tính từ mặt cuộn hút gắn vào vỏ hộp giảm tốc) như sau:

• Cuộn hút điện từ: Định vị chắc chắn vào phần thân cố định.
• Tấm cách từ: Đặt áp sát vào mặt cuộn hút.
• Đĩa Moving Core: Luồn vào các trục dẫn hướng để chuẩn bị nhận lực hút từ trường.
• Đĩa sắt thứ nhất: Tạo mặt phẳng tỳ cố định đầu tiên.
• Đĩa phanh B: Đĩa ma sát hai mặt phíp, lồng thẳng vào trục then hoa của động cơ/hộp giảm tốc.
• Đĩa sắt thứ hai: Ép sát vào mặt còn lại của đĩa phanh B.
• Đĩa phanh A: Đĩa ma sát ngoài cùng để phối hợp lực ép.
• Đĩa chỉnh phanh (Đĩa Mai rùa): Lắp ráp ngoài cùng, tiến hành siết vít và dùng thước lá đo khe hở để căn chỉnh độ hở chuẩn (Air Gap) thường dao động từ 0.8mm đến 1.2mm tùy theo thông số nhà sản xuất quy định.

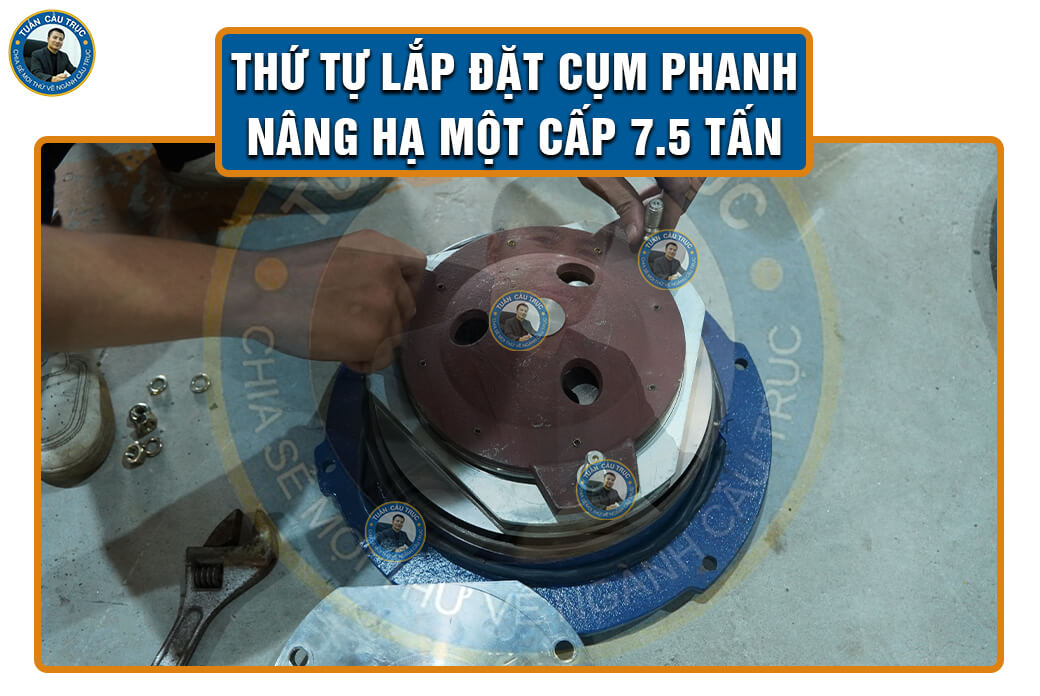

Thứ tự lắp đặt cụm phanh nâng hạ một cấp 7.5 tấn

Vị trí lắp đặt cụm phanh nâng hạ một cấp 7.5 tấn trên sơ đồ động lực

Trong sơ đồ kết cấu của hệ thống nâng hạ 7.5 tấn, thứ tự bố trí các bộ phận được sắp xếp thông thường theo thứ tự sau đây: Cụm phanh – Hộp giảm tốc – Tang cuốn – Động cơ. Từ góc nhìn của thợ làm nghề 17 năm, tôi sẽ bóc tách chi tiết vị trí và vai trò của từng liên kết trong chuỗi sơ đồ này:

Cụm phanh nằm ở vị trí đầu trục tốc độ cao (Trục vào của hộp giảm tốc)

Cụm phanh nâng hạ một cấp 7.5 tấn được bố trí nằm ở vị trí ngoài cùng của một phía hệ thống, lắp trực tiếp vào trục dẫn hướng (trục tốc độ cao) của hộp giảm tốc.

• Lý do kỹ thuật: Trục vào của hộp giảm tốc là nơi có mô-men xoắn nhỏ nhất nhưng tốc độ quay lớn nhất. Việc lắp phanh tại đây cho phép hệ thống chỉ cần một lực hãm cơ học vừa đủ từ lò xo và má phanh là đã có thể khóa cứng được toàn bộ cơ cấu.
• Điểm khác biệt cần lưu ý: Cụm phanh ở đây được gắn vào trục dẫn hướng nối với hộp giảm tốc, đảm bảo việc dừng hãm tải nhanh chóng, an toàn, hiệu quả.

Hộp giảm tốc nằm ở vị trí trung tâm truyền động

Hộp giảm tốc đóng vai trò là cầu nối chịu lực và biến đổi momen, nằm ngay sau cụm phanh và kết nối trực tiếp với tang cuốn cáp.

• Cơ chế liên kết: Trục vào của hộp giảm tốc nhận truyền động từ động cơ và chịu sự giám sát đóng/ngắt trực tiếp của cụm phanh. Sau khi giảm số vòng quay và tăng mô-men xoắn qua các tầng bánh răng đạt tỷ số truyền định mức, trục ra của hộp giảm tốc sẽ truyền moment quay trực tiếp cho tang cuốn.
• Tính năng an toàn: Do phanh được lắp vào trục vào của hộp giảm tốc, khi phanh đóng, toàn bộ hệ thống bánh răng bên trong hộp giảm tốc cũng được khóa cứng, giữ cho tang cuốn không thể tự quay do trọng lực của hàng hóa.

Tang cuốn đặt tại vị trí trung tâm chịu tải

Tang cuốn cáp là bộ phận chuyển đổi mô-men quay thành lực căng cáp để nâng hạ vật thể, được bố trí nằm giữa hộp giảm tốc và động cơ nâng hạ.

• Cơ chế liên kết: Một đầu của tang cuốn được đỡ và truyền động bởi trục ra của hộp giảm tốc, đầu còn lại kết nối với phía trục động cơ thông qua hệ thống ổ đỡ và khớp nối chuyên dụng.
• Vai trò: Khi động cơ quay, thông qua hộp giảm tốc, tang cuốn sẽ quay để cuộn hoặc nhả cáp thép, thực hiện việc nâng hoặc hạ khối hàng 7.5 tấn.

Động cơ nâng hạ nằm ở phía đối diện

Động cơ điện là nguồn phát động lực cho toàn bộ cơ cấu, được bố trí nằm ở phía cuối của chuỗi liên kết (đối diện với cụm phanh qua trục xuyên tâm).

• Cơ chế liên kết: Trục động cơ truyền công suất vào hộp giảm tốc thông qua một trục truyền động xuyên tâm (trục truyền động chạy dọc lòng tang cuốn) hoặc qua khớp nối trục.
• Vận hành đồng bộ: Khi cấp điện, động cơ quay đồng thời kích mở cụm phanh ở đầu bên kia để truyền lực vào hộp giảm tốc, làm quay tang cuốn. Khi ngắt điện, động cơ dừng sinh lực và cụm phanh lập tức khóa cứng trục vào của hộp giảm tốc, đảm bảo toàn bộ hệ thống từ hộp giảm tốc đến tang cuốn đứng im.

Phân loại cụm phanh nâng hạ một cấp 7.5 tấn trên thị trường

Việc lựa chọn cụm phanh nâng hạ thường không chỉ căn cứ vào tải trọng mà còn phụ thuộc lớn vào môi trường vận hành cũng như thương hiệu sản xuất. Để bạn đọc dễ dàng lựa chọn cụm linh kiện này, Tuấn Cầu Trục gợi ý các cách phân loại cơ bản của cụm phanh nâng hạ một cấp 7.5 tấn như sau:

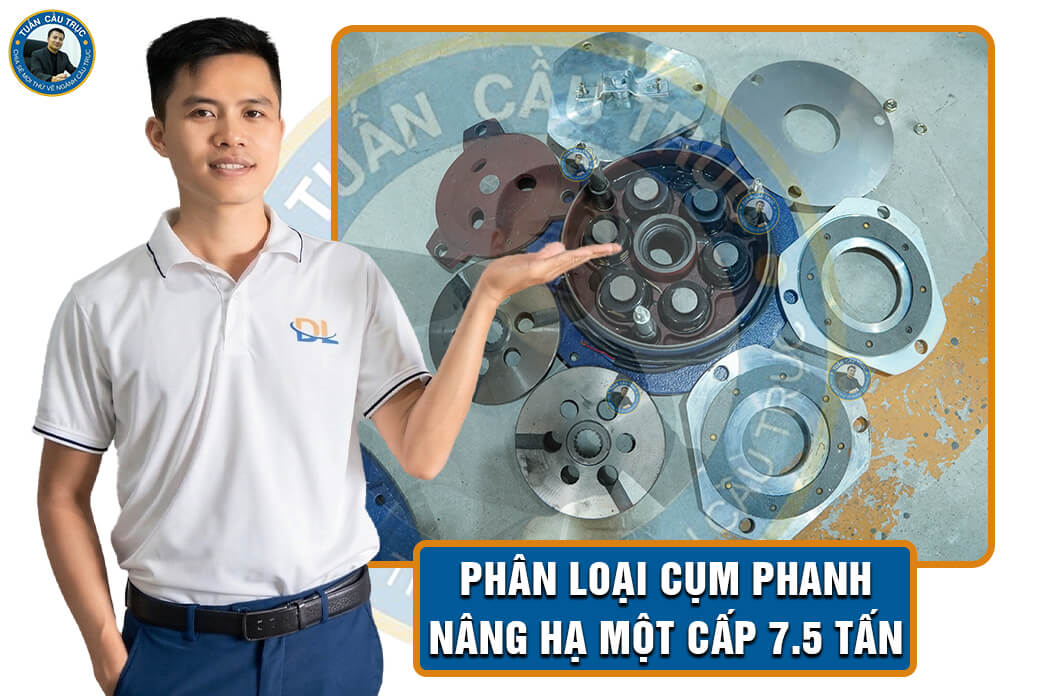

Phân loại cụm phanh nâng hạ một cấp 7.5 tấn

Phân loại cụm phanh theo môi trường làm việc

Môi trường nhà xưởng quyết định trực tiếp đến độ bền của cuộn hút và má phanh. Thông thường, phanh một cấp 7.5 tấn hoạt động theo 3 nhóm môi trường tiêu chuẩn:

• Môi trường công nghiệp thông thường (Nhà xưởng cơ khí, kho thành phẩm): Sử dụng cụm phanh tiêu chuẩn với cấp bảo vệ IP54 hoặc IP55. Môi trường này khô ráo, ít bụi bặm, phanh hoạt động ổn định và chỉ cần bảo dưỡng định kỳ khe hở má phanh theo đúng số giờ vận hành.
• Môi trường nhiều bụi và ngoài trời (Bãi đá, xưởng đúc bê tông, cảng biển): Tại các vị trí này, tôi luôn yêu cầu lắp dòng phanh có nắp bọc bảo vệ kín hoặc sử dụng phanh thủy lực (phanh bầu nén). Mục đích là ngăn chặn bụi bẩn, nước mưa và tạp chất bám vào bề mặt đĩa sắt, đĩa ma sát gây hiện tượng kẹt phanh hoặc làm giảm lực ma sát hãm tải.
• Môi trường hóa chất, nhiệt độ cao (Nhà máy sản xuất hóa chất, luyện kim): Cụm phanh phải sử dụng cuộn hút có lớp keo đúc cách nhiệt cao cấp (Class F hoặc H) và má phanh chịu nhiệt, không chứa amiăng để tránh hiện tượng cháy cuộn dây hoặc mòn má phanh cực bộ do nhiệt độ môi trường tác động.

Phân loại cụm phanh theo thương hiệu và nguồn gốc xuất xứ

Thị trường thiết bị cầu trục hiện nay khá đa dạng, phân khúc nguồn gốc xuất xứ của cụm phanh nâng hạ một cấp 7.5 tấn được chia thành ba nhóm chính:

• Phân khúc cao cấp (Xuất xứ Châu Âu/Nhật Bản): Các thương hiệu như Stahl, Demag, Mitsubishi… Sản phẩm có độ bền cơ khí cực cao, vận hành êm ái nhưng giá thành đắt đỏ, linh kiện thay thế không có sẵn tại Việt Nam, thường phải đặt hàng mất nhiều tuần.
• Phân khúc tiêu chuẩn, phổ biến nhất (Xuất xứ Hàn Quốc/Đài Loan): Đây là phân khúc thường gặp ở các nhà xưởng hiện nay, đảm bảo sự cân bằng giữa hiệu suất, độ bền và chi phí đầu tư. Các linh kiện phanh thuộc phân khúc này có tính đồng bộ cao, dễ bảo dưỡng và sẵn hàng thay thế.
• Phân khúc giá rẻ (Xuất xứ Trung Quốc): Chi phí đầu tư ban đầu thấp, tuy nhiên cuộn hút dễ bị om dây nếu vận hành liên tục và độ ổn định của lực hãm tải 7.5 tấn sau một thời gian ngắn sử dụng thường bị suy giảm nhanh.

Giải pháp tối ưu từ Tuấn Cầu Trục: Đồng bộ cùng thương hiệu Sungdo (Hàn Quốc)

Từ kinh nghiệm thực tế điều hành xưởng sản xuất và phân phối thiết bị, khi làm việc với dải tải trọng 7.5 tấn, tôi luôn ưu tiên tư vấn cho khách hàng sử dụng cụm phanh nâng hạ một cấp đồng bộ của thương hiệu Sungdo (Hàn Quốc).

17 năm trong ngành nâng hạ, đặc biệt từ khi trở thành đối tác chiến lược của Sungdo từ 2019, tôi đã kiểm chứng hàng nghìn bộ phanh pa lăng của Sungdo. Tôi nhận thấy rằng cụm phanh một cấp của thương hiệu này có nhiều ưu điểm như: cuộn hút được đúc keo cách điện cực dày chống om dột, hệ thống đĩa sắt và đĩa ma sát A/B có độ chịu nhiệt cao, cấu trúc cơ khí dứt khoát giúp triệt tiêu hiện tượng trôi tải. Khi bạn chọn thiết bị của Sungdo, việc tìm kiếm linh kiện thay thế chính hãng luôn sẵn có, không làm gián đoạn tiến độ sản xuất của nhà xưởng.

Ứng dụng thực tế của cụm phanh nâng hạ một cấp 7.5 tấn trong công nghiệp

Với dải tải trọng 7.5 tấn, cụm phanh hãm chính xác, nhanh nhạy là yêu cầu bắt buộc để đảm bảo an toàn cho cả hệ thống. Dựa trên các công trình đã lắp đặt thực tế, tôi nhận thấy cụm phanh nâng hạ một cấp 7.5 tấn này đang phục vụ chủ đạo trong các mô hình thiết bị dưới đây:

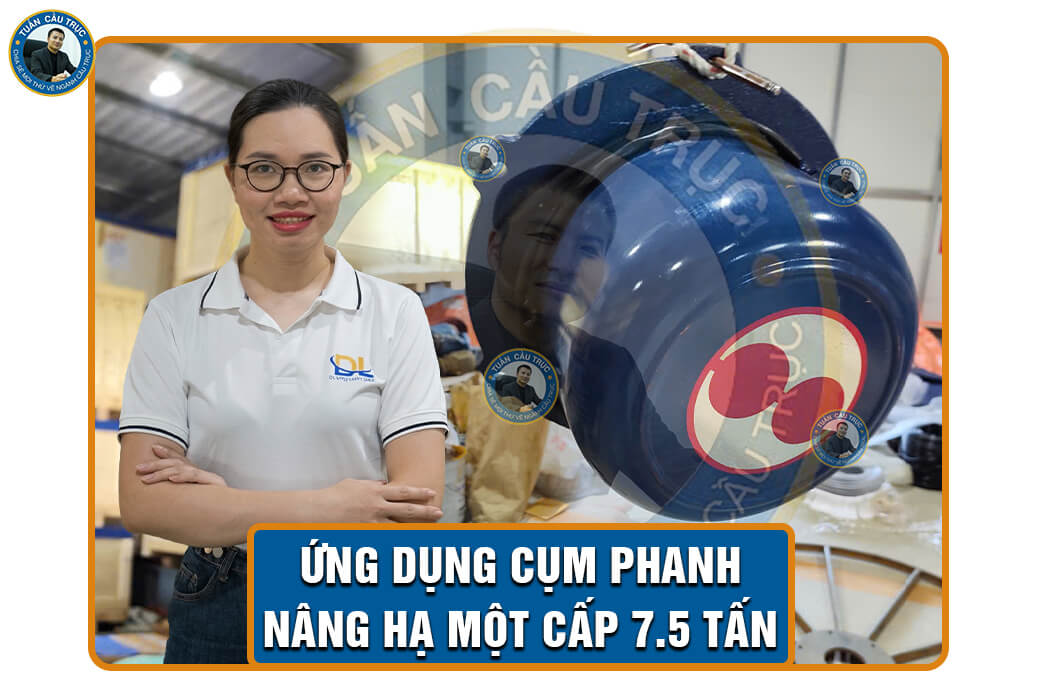

Ứng dụng cụm phanh nâng hạ một cấp 7.5 tấn

Ứng dụng trong hệ thống cầu trục dầm đơn và dầm đôi 7.5 tấn

Đây là ứng dụng phổ biến trong các nhà xưởng công nghiệp hiện nay.

• Cầu trục dầm đơn 7.5 tấn: Cụm phanh được tích hợp gọn gàng trong khối pa lăng cáp điện treo dầm đơn. Nó giúp cẩu kiện, di chuyển phôi thép, máy móc công cụ giữa các vị trí gia công trong xưởng một cách chuẩn xác, hạ tải dứt khoát không bị rơ.
• Cầu trục dầm đôi 7.5 tấn: Đối với các nhà xưởng có khẩu độ lớn hoặc cần chiều cao nâng hạ tối đa, pa lăng dầm đôi (xe con di chuyển phía trên hai dầm) sử dụng cụm phanh một cấp này để đảm bảo giữ khối hàng an toàn khi di chuyển dọc và ngang toàn bộ lòng nhà xưởng.

Lắp đặt trên hệ thống cổng trục và bán cổng trục 7.5 tấn ngoài trời

Tại các bãi tập kết vật liệu xây dựng, bãi đúc dầm bê tông hay kho thép lộ thiên, cổng trục 7.5 tấn,  cụm phanh nâng hạ một cấp 7.5 tấn là bộ phận không thể thiếu.

• Đặc thù ứng dụng: Cụm phanh một cấp lắp tại đây bắt buộc phải có kết cấu che chắn tốt (hoặc sử dụng bầu phanh có cấp bảo vệ cao) để đối phó với mưa gió, bụi bặm.
• Hiệu quả vận hành: Khi cổng trục nâng các khối block bê tông, ống cống, hoặc kiện thép tấm ngoài trời, lực hãm cơ học từ hệ thống lò xo nén của phanh đảm bảo khối hàng đứng im trên không trung ngay cả khi bãi tập kết có gió lùa mạnh, bảo vệ cho nhóm công thợ móc tải phía dưới.

Tích hợp trong các cơ cấu tời nâng và hệ thống thang tời hàng nặng

Ngoài việc chạy trên ray của cầu trục/cổng trục, cụm phanh nâng hạ một cấp 7.5 tấn còn được các kỹ sư cơ khí ứng dụng để chế tạo các cụm tời nâng cố định.

• Ứng dụng thực tế: Sử dụng trong hệ thống thang tời hàng tải trọng lớn tại các nhà máy sản xuất, kho lưu trữ nhiều tầng, hoặc tời kéo kính, kéo vật liệu xây dựng chuyên dụng.
• Tính chất an toàn: Do cơ chế hoạt động của phanh là thường đóng, khi thang tời hàng đang di chuyển giữa các tầng mà gặp sự cố ngắt nguồn điện khẩn cấp, phanh sẽ khóa cứng trục vào của hộp giảm tốc trong vòng dưới 0.15 giây, ngăn chặn nguy cơ rơi tự do, bảo vệ an toàn cho cả hàng hóa và kết cấu giếng thang.

Doanh nghiệp phù hợp để ứng dụng sản phẩm

Dưới đây là một số đơn vị tôi cho rằng nên triển khai sử dụng cụm phanh nâng hạ một cấp 7.5 tấn để đảm bảo an toàn cho nhà xưởng:

Công ty TNHH Thương mại Dịch vụ Vũ Gia Vũng Tàu

• Mã số thuế: 3502496683
• Địa chỉ: 229/20 Đường 30/4, Phường Rạch Dừa, Thành phố Vũng Tàu, Tỉnh Bà Rịa – Vũng Tàu

Công ty TNHH Việt Thắng Vũng Tàu

• Mã số thuế: 3502507649
• Địa chỉ: Khu phố Tân Phú, Thị xã Phú Mỹ, Tỉnh Bà Rịa – Vũng Tàu

Công ty TNHH Dịch vụ Tự động hóa Việt Nam

• Mã số thuế: 0110552719
• Địa chỉ: Lô A2 CN5 Cụm công nghiệp Từ Liêm, Phường Phương Canh, Quận Nam Từ Liêm, Thành phố Hà Nội

Công ty TNHH Công nghệ Tự động hóa Maochuang Việt Nam

• Mã số thuế: 2301276541
• Địa chỉ: Số 66 đường Nguyễn Chiêu Huấn (Thửa đất số 173, tờ bản đồ số 4), Phường Tiền An, Thành phố Bắc Ninh, Tỉnh Bắc Ninh

Hướng dẫn vận hành và bảo dưỡng cụm phanh pa lăng 7.5 tấn an toàn

Độ bền thực tế của một cụm phanh nâng hạ không chỉ phụ thuộc vào thương hiệu hay giá cả mà còn chịu ảnh hưởng bởi cách lắp đặt, vận hành sản phẩm. Với Tuấn Cầu Trục, bảo dưỡng phanh không thể làm khi phanh đã ngừng hoạt động mà là quy trình đồng bộ để hạn chế hỏng hóc ở cụm phanh.

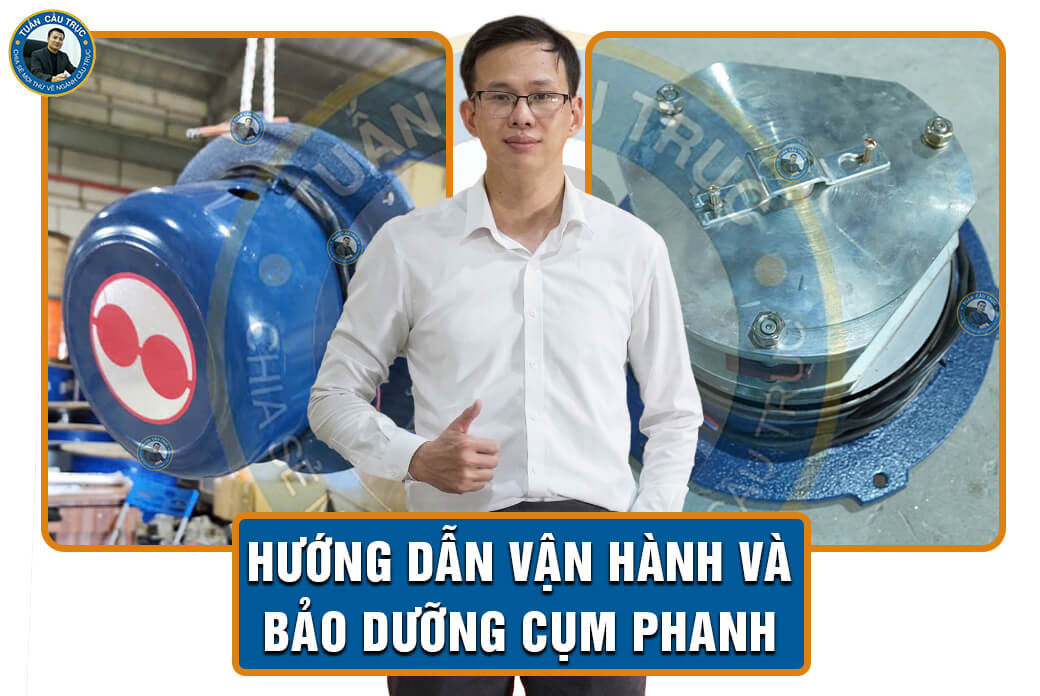

Hướng dẫn vận hành và bảo dưỡng cụm phanh

Tại Tuấn Cầu Trục, chúng tôi luôn khuyến nghị quy trình vận hành và bảo dưỡng cụm phanh nâng hạ một cấp 7.5 tấn tiêu chuẩn như sau:

Quy trình kiểm tra phanh trước khi vận hành

Trước mỗi ca làm việc, người đứng máy bắt buộc phải dành ra 3 đến 5 phút để thực hiện việc kiểm tra tình trạng hoạt động của hệ thống phanh palang 7.5 tấn qua các bước sau:

• Kiểm tra không tải: Bấm nút nâng lên và hạ xuống ở trạng thái không tải để lắng nghe tiếng đóng ngắt của phanh. Cụm phanh hoạt động tốt phải phát ra tiếng “tạch” dứt khoát của nam châm điện, không có tiếng rít ma sát kéo dài hay tiếng rạn nứt cơ khí.
• Thử tải tĩnh ở tầm thấp: Nhấc khối hàng có trọng lượng nhẹ (hoặc nâng thử tải định mức ở độ cao khoảng 10cm đến 20cm so với mặt đất), sau đó buông tay bấm điều khiển. Quan sát xem hàng có bị trôi hay trượt xuống hay không. Nếu hàng dừng ngay lập tức, hệ thống phanh đạt yêu cầu.
• Quan sát bằng mắt thường: Kiểm tra nhanh khoang phanh xem có hiện tượng rò rỉ dầu mỡ từ hộp giảm tốc bắn vào hay không, đảm bảo khu vực đĩa phanh luôn khô ráo.

Cách căn chỉnh khe hở má phanh một cấp 7.5 tấn

Khi sử dụng một thời gian, các đĩa phanh A và B bị mài mòn tự nhiên sẽ làm tăng khoảng cách dịch chuyển tịnh tiến của đĩa Moving Core. Khi khe hở này vượt quá mức cho phép, lực hút điện từ sẽ bị suy giảm, gây ra hiện tượng chậm mở phanh hoặc trôi tải. Quy trình căn chỉnh lại khe hở tiêu chuẩn được thực hiện như sau:

• Bước 1: Ngắt nguồn điện tổng. Tiến hành khóa tủ điện động lực của cầu trục, treo biển cảnh báo đang sửa chữa để bảo đảm an toàn cho người thợ kỹ thuật.
• Bước 2: Nới lỏng đai ốc khóa. Sử dụng cờ-lê phù hợp để nới lỏng các đai ốc khóa định vị nằm trên 03 trục dẫn hướng của đĩa chỉnh phanh (đĩa mai rùa).
• Bước 3: Đo và điều chỉnh khe hở (Air Gap). Dùng thước lá kỹ thuật có độ dày từ 0.8mm đến 1.0mm nhét vào khoảng trống giữa mặt mâm từ và đĩa Moving Core. Tiến hành vặn các vít lục giác chỉnh phanh cho đến khi rút thước lá ra thấy có độ mút vừa phải. Lưu ý phải chỉnh đều cả 3 vị trí xung quanh chu vi để các đĩa phanh luôn đồng tâm, tránh bị lệch mặt gây mòn vẹt.
• Bước 4: Khóa định vị và thử nghiệm. Siết chặt lại các đai ốc khóa hành trình, rút thước lá ra ngoài. Đóng điện trở lại và tiến hành chạy thử không tải để nghiệm thu độ dứt khoát khi đóng mở.

Báo giá cụm phanh nâng hạ một cấp 7.5 tấn

Là kinh doanh và cũng là thợ kỹ thuật, tôi – Tuấn Cầu Trục luôn chọn cách làm việc minh bạch ngay từ đầu, đặc biệt trong khâu báo giá. Với mức giá cụ thể của cụm phanh nâng hạ một cấp 7.5 tấn, tôi nhận thấy có nhiều biến động tùy đặc tính kỹ thuật từng chi tiết, nguồn gốc sản phẩm hay thời điểm nhập hàng. Tuy nhiên, khoảng giá dao động của sản phẩm này thường nằm trong khoảng:

• Cụm phanh điện từ một cấp tiêu chuẩn (Nhập khẩu đồng bộ): Từ 14.200.000đ đến 18.500.000đ / Bộ.

Lưu ý: Giá chưa bao gồm VAT và chi phí vận chuyển. Liên hệ Tuấn Cầu Trục để có báo giá ưu đãi và chính xác.

Các yếu tố ảnh hưởng giá cụm phanh 7.5 tấn

Khi nhìn vào khoảng giá tôi đưa ra ở trên, nhiều người sẽ chắc mắc về sự chênh lệch vài triệu đồng giữa các bộ phanh dù cùng phục vụ cho tải trọng 7.5 tấn. Trong nghề cầu trục, giá thành một cụm phanh được quyết định bởi 4 yếu tố kỹ thuật và thương mại thực tế sau đây:

• Thương hiệu và tính đồng bộ: Đây là chi tiết quan trọng. Một cụm phanh một cấp nhập khẩu chính hãng, đồng bộ từ các thương hiệu lớn như Sungdo (Hàn Quốc) bao giờ cũng có giá nhỉnh hơn hàng gia công hoặc hàng thay thế không thương hiệu. Đổi lại, bạn có sự an tâm về chất lượng cuộn dây đồng và hệ số ma sát chuẩn của vật liệu phíp.
• Xuất xứ và chứng từ kỹ thuật: Những bộ phanh đi kèm đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà sản xuất luôn có giá thành cao hơn hàng đi tiểu ngạch hoặc hàng bãi dựng lại. Đối với các nhà xưởng cần nghiệm thu an toàn nghiêm ngặt theo TCVN 4244:2005, việc sử dụng hàng chính quy có đầy đủ giấy tờ là điều bắt buộc.
• Môi trường làm việc đặc thù: Nếu nhà xưởng của bạn hoạt động trong môi trường thông thường, chi phí sẽ nằm ở mức sàn. Tuy nhiên, nếu lắp đặt tại xưởng đúc, nhà máy hóa chất hoặc bãi lộ thiên, cụm phanh cần bọc thêm nắp bảo vệ kín hoặc dùng cuộn hút bọc keo Class H chịu nhiệt cao. Việc tăng cường cấp bảo vệ này sẽ làm chi phí vật tư tăng lên đáng kể.
• Số lượng đơn hàng trong một lần đặt: Khi bạn mua lẻ một bộ phanh để thay thế sửa chữa khẩn cấp, chi phí vận hành, đóng gói và xử lý đơn hàng sẽ bị đẩy lên cao. Ngược lại, nếu bạn là đơn vị chế tạo máy hoặc chủ đầu tư đặt mua số lượng lớn cho chuỗi palang trong dự án, giá thành trên từng sản phẩm sẽ được ưu đãi sâu hơn.
• Thời điểm nhập khẩu thiết bị: Nếu thiết bị được nhập vào những thời điểm giá đồng, giá thép thế giới leo thang hoặc vào mùa cao điểm xây dựng nhà xưởng, cước vận chuyển đường biển tăng mạnh thì giá cụm phanh cũng sẽ bị kéo theo.

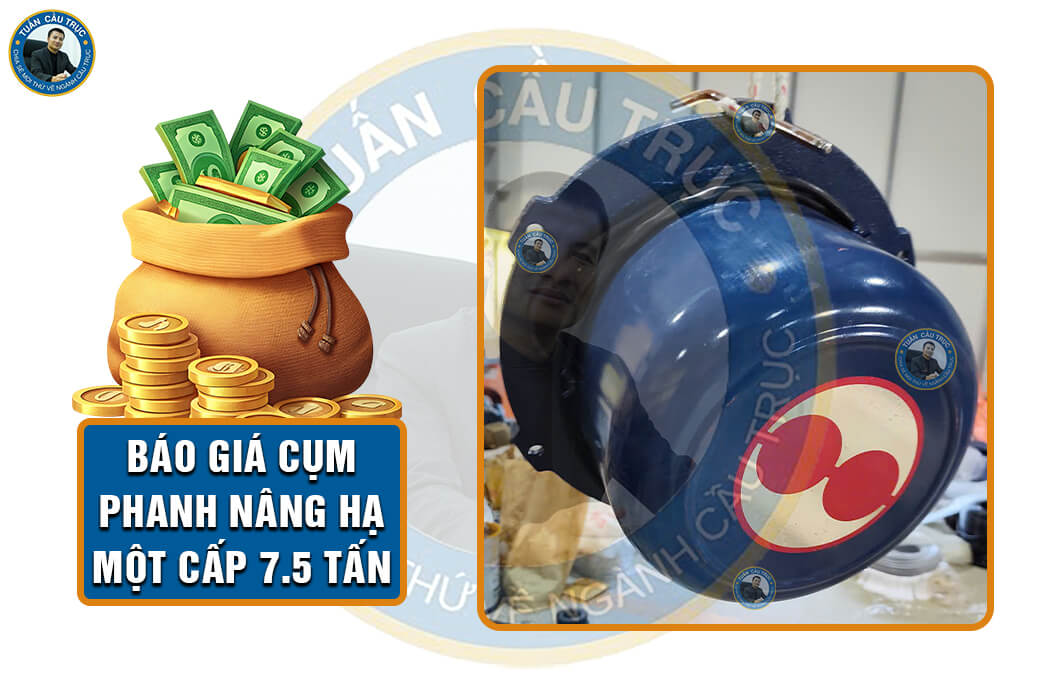

Báo giá cụm phanh nâng hạ một cấp 7.5 tấn

FAQ: Câu hỏi thường gặp về cụm phanh nâng hạ một cấp 7.5 tấn

Quá trình hỗ trợ kỹ thuật cho các đơn vị, tôi đã tổng hợp những thắc mắc phổ biến của thợ kỹ thuật về cụm phanh nâng hạ một cấp 7.5 tấn. Dưới đây là những giải đáp trực diện, đi thẳng vào bản chất để bạn đọc hiểu thêm về sản phẩm và dễ dàng xử lý khi gặp những tình huống này.

Câu hỏi 1: Làm sao để nhận biết má phanh của cụm phanh 7.5 tấn đã bị mòn và cần phải thay mới?

Tuấn Cầu Trục trả lời:

Bạn hãy dựa vào tiếng kêu va đập kim loại lớn khi đóng cắt phanh hoặc hiện tượng hàng bị trượt, trôi từ 10cm đến 30cm khi buông tay bấm. Để chuẩn hơn, bạn dùng thước lá đo độ dày tấm phíp, nếu mòn quá 30% độ dày ban đầu hoặc khe hở vượt quá 1.5mm mà không thể chỉnh thêm thì bắt buộc phải thay mới.

Câu hỏi 2: Nguyên nhân nào khiến cuộn hút của cụm phanh 7.5 tấn bị cháy liên tục?

Tuấn Cầu Trục trả lời:

Lỗi này thường do ba nguyên nhân: chỉnh khe hở quá khít dưới 0.5mm gây bó phanh và sinh nhiệt sinh công làm chảy keo cách điện; đấu nối sai điện áp giữa nguồn 380V AC và nguồn 90V – 110V DC qua Diode; hoặc do công nhân nhắp nhả nút bấm liên tục vượt quá tần suất tiêu chuẩn 120 lần/giờ khiến cuộn dây bị om dòng và quá nhiệt.

Câu hỏi 3: Khe hở kỹ thuật tiêu chuẩn của cụm phanh 7.5 tấn là bao nhiêu và căn chỉnh như thế nào cho đúng?

Tuấn Cầu Trục trả lời:

Khe hở tiêu chuẩn cho tải 7.5 tấn là từ 0.8mm đến 1.2mm. Để chỉnh, bạn ngắt điện tổng, nới lỏng đai ốc khóa trên các trục dẫn hướng rồi dùng thước lá nhét vào giữa mâm từ và đĩa Moving Core; tiến hành siết đều các vít lục giác xung quanh cho đến khi thước lá rút ra có độ mút vừa phải thì siết chặt đai ốc khóa lại.

Câu hỏi 4: Có thể dùng mỡ bò hoặc dầu máy để bôi trơn hệ thống đĩa phanh cho đỡ kêu không?

Tuấn Cầu Trục trả lời:

Không được bôi bất kỳ loại dầu mỡ nào vì phanh này hoạt động theo nguyên lý ma sát khô. Dầu mỡ sẽ làm hệ số ma sát bằng không, gây mất phanh và khiến khối hàng 7.5 tấn rơi tự do ngay lập tức. Nếu phanh kêu, bạn chỉ được dùng khí nén vệ sinh sạch mạt phanh hoặc kiểm tra lại độ đồng tâm của trục.

Câu hỏi 5: Tôi có thể mua cụm phanh nâng hạ một cấp 7.5 tấn chính hãng Sungdo ở đâu uy tín tại Hà Nội?

Tuấn Cầu Trục trả lời:

Bạn có thể đến trực tiếp xưởng sản xuất rộng 1.000m² của tôi tại Hà Nội hoặc đặt qua website Tuancautruc.com. Tôi luôn có sẵn đầy đủ mâm từ, cuộn hút và đĩa ma sát chính hãng Sungdo mới 100%, hỗ trợ kỹ thuật và giao hàng nhanh toàn quốc.

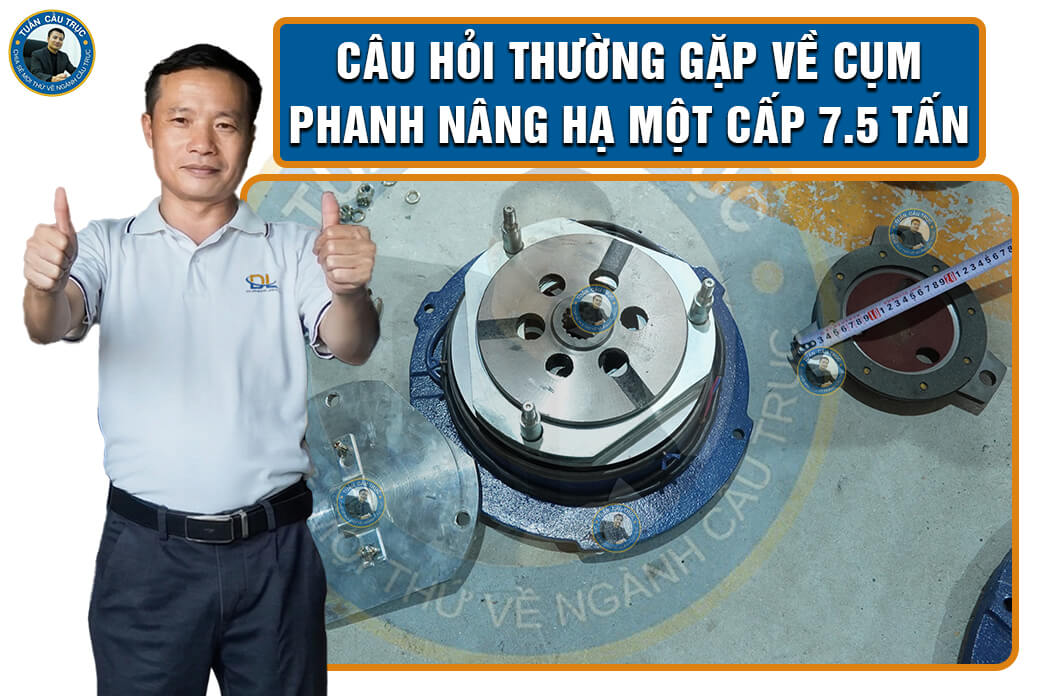

Câu hỏi thường gặp về cụm phanh nâng hạ một cấp 7.5 tấn

Mua cụm phanh nâng hạ một cấp 7.5 tấn ở đâu chính hãng, uy tín?

Nếu bạn đang tìm kiếm địa chỉ cung cấp cụm phanh nâng hạ một cấp 7.5 tấn đạt chuẩn chất lượng, Tuấn Cầu Trục là lựa chọn đáng cân nhắc.

Kể từ khi trở thành đối tác chiến lược của Sungdo vào năm 2019, tôi đã đồng bộ hóa toàn bộ kho vật tư để phục vụ riêng cho các dòng pa lăng và phụ kiện Sungdo tại thị trường Việt Nam. Khi lựa chọn mua sắm vật tư phanh tại đơn vị của tôi, bạn sẽ nhận được những quyền lợi rõ ràng:

• Hàng chính hãng Sungdo: Sản phẩm có đầy đủ chứng từ, bảo chứng chất lượng và nguồn gốc xuất xứ.
• Sẵn kho số lượng lớn tại xưởng: Sở hữu nhà xưởng sản xuất và lắp ráp quy mô 1.000m² tại Hà Nội, tôi luôn lưu kho sẵn các dòng cụm phanh trọng 7.5 tấn.
• Hỗ trợ kỹ thuật chuyên sâu từ thợ lâu năm: Không chỉ bán sản phẩm, đội ngũ kỹ thuật của tôi sẽ tư vấn từ xa hoặc trực tiếp hướng dẫn kỹ thuật chi tiết để cụm phanh đạt hiệu suất hãm tối ưu, chống dính phanh hay cháy cuộn hút.

Mua cụm phanh nâng hạ một cấp 7.5 tấn ở đâu?

Kết luận:

Lựa chọn cơ cấu phanh 7.5 tấn giúp nhà xưởng vận hành ổn định, an toàn luôn là bài toán khó với doanh nghiệp. Từ kinh nghiệm hơn 15 năm trong ngành, Tuấn Cầu Trục không chỉ bán linh kiện mà còn sẵn sàng tư vấn mọi vấn đề kỹ thuật liên quan đến cơ cấu nâng hạ. Liên hệ ngay hôm nay để nhận tư vấn chuyên sâu và báo giá ưu đãi cho cụm phanh nâng hạ một cấp 7.5 tấn!
