Cụm Phanh Nâng Hạ Hai Cấp Nhanh 5 Tấn

Cụm phanh nâng hạ hai cấp nhanh 5 tấn thường là chi tiết khiến thợ kỹ thuật mất nhiều thời gian khi bảo dưỡng, đại tu pa lăng. Sau 17 năm trong ngành nâng hạ, tôi – Tuấn Cầu Trục luôn nhắc nhở thợ kỹ thuật phải đặc biệt lưu ý bộ phận này bởi quyết định trực tiếp đến an toàn của cả hệ thống. Bằng những trải nghiệm thực tế đó, tôi sẽ chia sẻ với bạn mọi góc nhìn chuyên sâu về dòng phanh này ngay dưới đây.

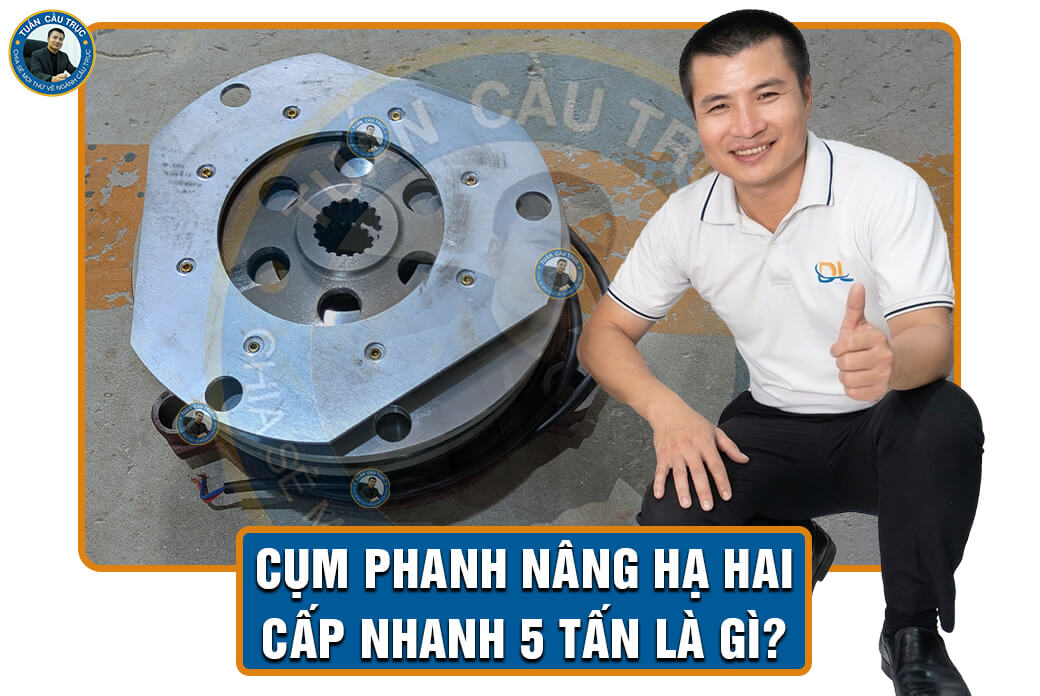

Cụm phanh nâng hạ hai cấp nhanh 5 tấn là gì? Vị trí và vai trò trong hệ thống

Để hiểu một cách đơn giản nhất dưới góc nhìn kỹ thuật, cụm phanh nâng hạ hai cấp nhanh 5 tấn là cơ cấu phanh an toàn chuyên dụng cho pa lăng tải trọng 5000 kg, được thiết kế riêng để phục vụ cho cấp tốc độ nhanh của thiết bị (chế độ vận hành tối ưu vận tốc khi di chuyển không tải hoặc tải nhẹ nhằm tiết kiệm thời gian).

Nhiệm vụ cốt lõi của cụm phanh này là sinh ra lực mô-men phanh cực kỳ nhạy và dứt khoát để kiểm soát hành trình, dừng và giữ tải an toàn khi pa lăng đang vận hành ở dải tốc độ cao này, ngăn chặn nguy cơ quán tính lớn gây trượt tải hoặc giật lắc cơ cấu.

Vị trí lắp đặt của cụm phanh nâng hạ hai cấp nhanh 5 tấn

Trong suốt 17 năm trực tiếp lắp đặt và đại tu các dòng pa lăng 5 tấn cho nhiều nhà xưởng, tôi gặp nhiều trường hợp thợ kỹ thuật nhầm lẫn vị trí khi đấu nối và bảo dưỡng cụm phanh này. Bạn cần phân biệt rõ bản chất vị trí kết nối sau:

• Đối với hệ phanh hai cấp tốc độ chậm: Cuộn hút (cuộn coil phanh) sẽ được thiết kế kết nối với trục động cơ.
• Đối với cụm phanh hai cấp tốc độ nhanh: Cuộn hút không nằm ở động cơ, mà bắt buộc phải gắn vào trục dẫn hướng, trục dẫn hướng này kết nối trực tiếp với hộp giảm tốc.

Chức năng chính của cuộn hút gắn ở trục hộp giảm tốc này là điều khiển đóng/mở cơ cấu ly hợp hoặc đĩa phanh phụ bên trong, từ đó thay đổi tỷ số truyền hoặc giải phóng trục vi sai để chuyển đổi sang cấp tốc độ nhanh. Nếu không nắm vững vị trí này, kỹ thuật viên dễ lắp sai hành trình trục dẫn hướng, dẫn đến hiện tượng cháy cuộn hút hoặc phanh bị bó, gây nguy hiểm cực kỳ khi cẩu hàng nặng.

Vai trò của cụm phanh nâng hạ hai cấp nhanh 5 tấn

Cụm phanh nâng hạ hai cấp nhanh 5 tấn là bộ phận an toàn quan trọng trong cơ cấu nâng của pa lăng điện hai cấp. Nhiệm vụ chính của cụm phanh là kiểm soát chuyển động của tải, giữ tải đứng yên khi dừng vận hành và ngăn ngừa hiện tượng trượt tải khi mất điện hoặc xảy ra sự cố. Cụm phanh này đóng vai trò không thể thay thế trong cơ cấu của pa lăng hai cấp, thể hiện cụ thể qua các khía cạnh sau:

• Đảm bảo an toàn khi nâng hạ tải: Đây là vai trò quan trọng nhất của cụm phanh. Khi nguồn điện bị ngắt, hệ thống lò xo sẽ lập tức ép các đĩa ma sát để khóa trục dẫn hướng của hộp giảm tốc, giữ tải trọng 5 tấn ở trạng thái ổn định, hạn chế nguy cơ rơi tải gây mất an toàn cho người và thiết bị.
• Giúp pa lăng dừng nhanh, chính xác: Đối với các pa lăng sử dụng cơ cấu nâng hai cấp tốc độ, cụm phanh có khả năng phản hồi nhanh, giúp cơ cấu nâng dừng đúng vị trí khi người vận hành nhả nút điều khiển. Điều này đặc biệt quan trọng trong các công việc yêu cầu độ chính xác cao như lắp ráp thiết bị, di chuyển khuôn mẫu hoặc định vị kết cấu thép.
• Bảo vệ động cơ và hộp giảm tốc: Khi cụm phanh hoạt động đúng thông số, lực hãm sẽ được phân bổ đều lên hệ thống đĩa ma sát, giúp giảm tải cho động cơ và hộp giảm tốc. Nhờ đó, các chi tiết truyền động ít bị va đập, giảm mài mòn và kéo dài thời gian sử dụng của toàn bộ cơ cấu nâng.
• Hạn chế rung lắc và trượt tải: Cụm phanh hai cấp nhanh được thiết kế để tạo lực hãm ổn định, giúp tải dừng êm hơn, hạn chế hiện tượng rung lắc hoặc trôi tải sau khi dừng nâng hạ. Điều này góp phần nâng cao độ ổn định và an toàn trong quá trình vận hành.
• Nâng cao hiệu suất làm việc của hệ thống: Với khả năng đóng – mở nhanh và chính xác, cụm phanh giúp pa lăng vận hành liên tục ở cường độ cao mà vẫn đảm bảo độ an toàn. Đây là yếu tố quan trọng đối với các nhà máy cơ khí, kết cấu thép, kho logistics và dây chuyền sản xuất có tần suất nâng hạ lớn.

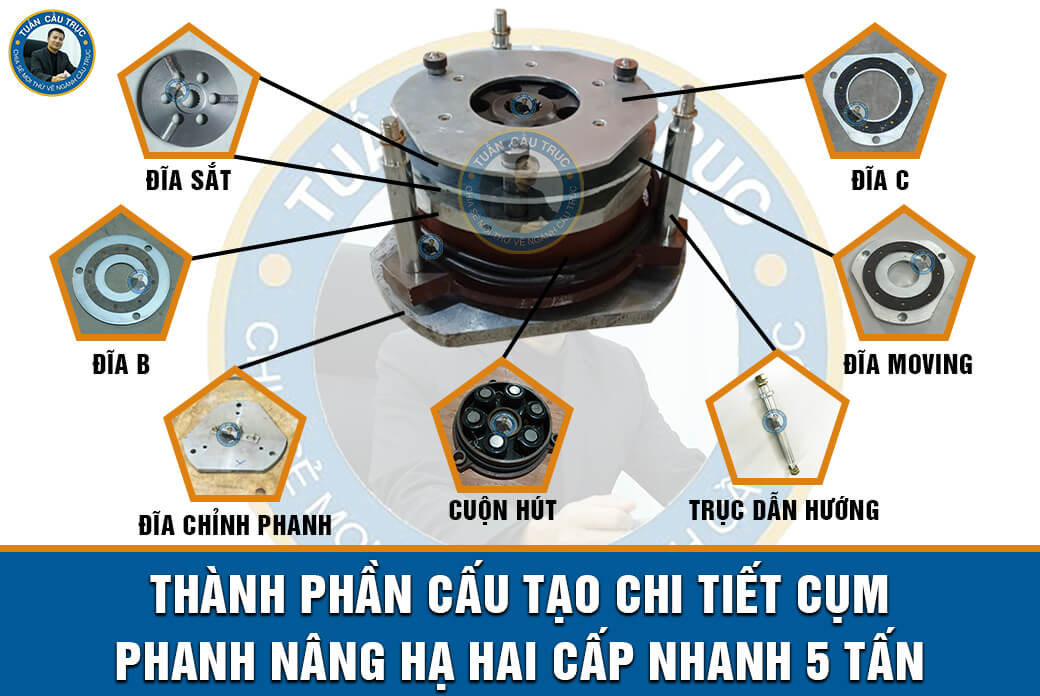

Thành phần cấu tạo chi tiết cụm phanh nâng hạ hai cấp nhanh 5 tấn

Để thợ kỹ thuật dễ dàng hình dung các thành phần cấu tạo và thứ tự lắp ráp, tôi sẽ bóc tách chi tiết từng linh kiện cấu thành nên cụm phanh này. Sự kết hợp ăn ý giữa các lớp đĩa ma sát, đĩa sắt đảm bảo phanh hãm dứt khoát khi vận hành ở cấp tốc độ cao.  Dưới đây là cấu tạo chi tiết theo đúng thứ tự lắp đặt từ bên trong ra bên ngoài:

Các thành phần cốt lõi của cơ cấu 2 cấp nhanh

Mỗi linh kiện trong cụm phanh đóng một vai trò riêng biệt để cùng phối hợp ăn ý, giúp cơ chế phanh hãm tải dứt khoát, hiệu quả. Kỹ thuật viên cần nắm chắc đặc tính của từng bộ phận dưới đây:

• Cuộn hút (Cuộn coil phanh): Đây là thành phần sinh lực từ trường khi được cấp điện, đóng vai trò kéo hoặc nhả toàn bộ hệ thống đĩa phía sau. Như tôi đã lưu ý, cuộn hút này được định vị gắn liền vào trục dẫn hướng hướng về phía hộp giảm tốc.
• Tấm cách từ: Nằm ngay sau cuộn hút, bộ phận này có nhiệm vụ ngăn dòng từ thông rò rỉ làm ảnh hưởng đến độ nhạy của các đĩa ma sát khi hệ thống ngắt điện. Tấm cách từ này cũng giảm rung, giảm bụi, tăng độ bền cho cuộn hút.
• Đĩa Moving (Moving core): Đây là bộ phận chuyển động tịnh tiến dọc trục trong quá trình đóng mở phanh. Một lưu ý kỹ thuật quan trọng là khác với loại phanh thông thường, đĩa Moving của cơ cấu 2 cấp nhanh bắt buộc phải có rãnh chứa bi để tạo độ trượt và góc mở vòng bi khi thay đổi trạng thái.
• Đĩa sắt (Hệ thống gồm 2 đĩa sắt có răng): Các đĩa này đóng vai trò là các đĩa ép trung gian bằng kim loại phẳng, kẹp giữa các đĩa ma sát để truyền và triệt tiêu mô-men xoay. Đặc biệt, đĩa sắt này có kích thước đồng nhất, trùng khớp với kích thước của loại phanh 1 cấp thông thường.
• Đĩa B (Đĩa ma sát B, đĩa hai mặt phíp): Đây là loại đĩa phíp chịu ma sát và chịu nhiệt khi hệ thống thực hiện phanh ở tốc độ cao. Kích thước của đĩa B này bằng loại phanh 1 cấp, giúp thợ kỹ thuật dễ dàng tìm kiếm linh kiện thay thế tương đương trên thị trường.
• Đĩa C: Đây là chi tiết thay đổi cấu trúc quan trọng trong hệ thống phanh tốc độ cao. Đĩa C được đưa vào để thay thế cho vị trí của đĩa A truyền thống nhằm tối ưu hóa hành trình phanh của 2 cấp nhanh.
• Đĩa chỉnh phanh (Armature): Đĩa ép nằm ở vị trí ngoài cùng, được thợ kỹ thuật sử dụng để căn chỉnh, kiểm soát khe hở từ cũng như hành trình ép của toàn bộ cụm phanh.

Các thành phần cơ khí bổ trợ

Bên cạnh các đĩa ma sát truyền động trực tiếp, cụm phanh cần có các chi tiết cơ khí phụ trợ để định hình cấu trúc và tạo lực ép cơ học ổn định:

• Hệ thống lò xo phanh: Chi tiết này tạo ra lực ép cơ học liên tục lên hệ đĩa để giữ cho phanh luôn ở trạng thái đóng (hãm tải) khi pa lăng mất điện hoặc khi người vận hành ngắt lệnh điều khiển.
• Trục dẫn hướng: Đây là trục kết nối trực tiếp với hộp giảm tốc, thực hiện nhiệm vụ dẫn hướng cho các đĩa Moving và đĩa ma sát trượt tịnh tiến một cách chính xác, đảm bảo hệ thống không bị lệch tâm.
• Nắp phanh (Vỏ bảo vệ): Bộ phận này bọc kín bên ngoài cụm phanh để chống bụi bẩn, tạp chất hoặc dầu mỡ từ môi trường nhà xưởng bám vào làm giảm hệ số ma sát của các má phanh.

Hướng dẫn sơ đồ thứ tự lắp đặt từ Tuấn Cầu Trục

Khi kỹ thuật viên tháo cụm phanh này ra làm vệ sinh hoặc thay má phanh bị mòn, bắt buộc phải sắp xếp các linh kiện theo đúng trật tự cố định dưới đây để phanh hoạt động chuẩn xác, không bị bó hay kẹt đĩa:

Cuộn hút – Tấm cách từ – Đĩa Moving core – Đĩa sắt thứ nhất – Đĩa B – Đĩa sắt thứ hai – Đĩa C – Đĩa chỉnh phanh.

Nếu thợ kỹ thuật đặt sai vị trí giữa đĩa sắt và đĩa phíp ma sát (đĩa B, đĩa C), lực hãm sẽ bị giảm, phanh sinh nhiệt nhanh và có thể gây ra hiện tượng trượt tải khi cẩu đúng tải trọng 5 tấn.

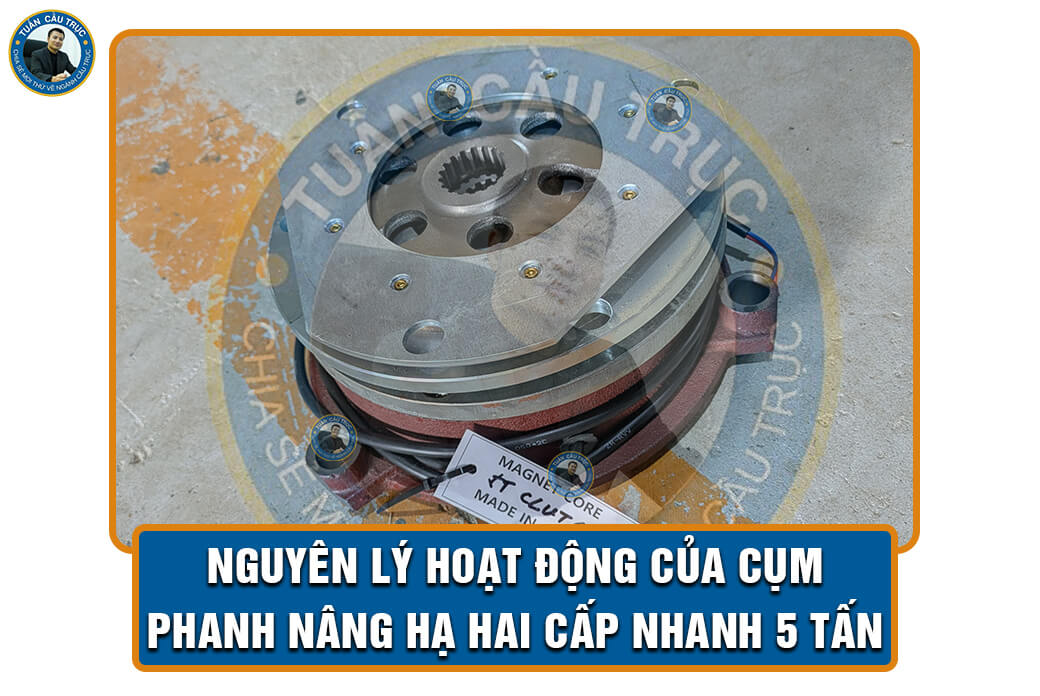

Nguyên lý hoạt động của cụm phanh nâng hạ hai cấp nhanh 5 tấn

Cụm phanh nâng hạ hai cấp nhanh 5 tấn hoạt động dựa trên cơ chế phanh thường đóng, đáp ứng yêu cầu về an toàn của cơ cấu nâng hạ theo quy định của pháp luật hiện hành. Điều này đồng nghĩa với việc ở trạng thái tự nhiên, cụm phanh luôn đóng chặt để khóa cứng trục dẫn hướng của hộp giảm tốc, giữ tải trọng 5 tấn cố định tại vị trí an toàn. Phanh chỉ mở ra khi động cơ được cấp điện để thực hiện hành trình nâng hoặc hạ ở cấp tốc độ nhanh.

Nguyên lý làm việc chi tiết của cụm phanh được chia thành hai trạng thái vận hành khác biệt rõ rệt dưới đây:

Trạng thái phanh đóng (Hãm tải an toàn)

Khi kỹ thuật viên ngắt lệnh điều khiển, khi pa lăng ở trạng thái mặc định không hoạt động hoặc khi hệ thống cầu trục gặp sự cố mất điện đột ngột, cụm phanh sẽ ngay lập tức chuyển về trạng thái hãm đóng theo quy trình sau:

• Triệt tiêu lực từ trường: Cuộn hút (cuộn coil phanh) mất điện, từ trường giữa cuộn hút và đĩa Moving (Moving Core) lập tức biến mất.
• Lực ép cơ học tác dụng: Không còn lực hút từ trường đối kháng, hệ thống lò xo phanh ngay lập tức giãn ra theo xu hướng tự nhiên, tạo lực đẩy cơ học lớn tác dụng trực tiếp lên đĩa chỉnh phanh (Armature) và đĩa Moving.
• Ép chặt hệ thống đĩa ma sát: Lực ép này dồn toàn bộ các linh kiện bao gồm đĩa sắt thứ nhất, đĩa B, đĩa sắt thứ hai và đĩa C ép chặt lại với nhau thành một khối ma sát liên kết.
• Khóa cứng trục dẫn hướng: Hệ thống các đĩa sắt được thiết kế có răng then hoa và kết nối trực tiếp với trục dẫn hướng (trục liên kết trực tiếp vào hộp giảm tốc), còn các đĩa ma sát khác không có răng. Khi bị lò xo ép chặt, sự ma sát cực mạnh giữa đĩa sắt (đang quay theo trục) và các đĩa ma sát cố định sẽ triệt tiêu mô-men quay. Trục dẫn hướng của hộp giảm tốc bị khóa cứng ngay lập tức, giữ cho tải trọng 5 tấn treo trên cao an toàn, không bị trượt dốc.

Trạng thái phanh mở (Giải phóng cơ cấu để chạy tốc độ nhanh)

Khi người vận hành bấm nút điều khiển nâng hoặc hạ ở cấp tốc độ nhanh, dòng điện điều khiển sẽ đồng thời được cấp vào động cơ và cuộn hút phanh:

• Sinh lực từ trường: Cuộn hút được cấp điện áp tiêu chuẩn (thường là 220 V AC hoặc 110V DC, tùy theo thiết kế tủ điện) sẽ lập tức sinh ra một lực từ trường mạnh.
• Thắng lực lò xo: Lực từ trường này sinh ra lực hút cơ học đủ lớn để thắng được lực ép của hệ thống lò xo phanh. Nó kéo đĩa Moving (Moving Core) tịnh tiến dịch chuyển về phía cuộn hút.
• Giải phóng khe hở ma sát: Khi đĩa Moving bị hút về phía cuộn hút, hành trình dịch chuyển này sẽ làm giảm áp lực ép lên hệ thống đĩa trung gian. Giữa đĩa sắt, đĩa B và đĩa C xuất hiện một khe hở kỹ thuật nhỏ, thường từ 0,3 mm đến 0,5 mm.
• Hộp giảm tốc vận hành tự do: Lúc này, các viên bi nằm trong rãnh chứa bi của đĩa Moving dịch chuyển để định hình góc mở hành trình, giải phóng lực hãm cơ học lên đĩa B và đĩa C. Trục dẫn hướng kết nối với hộp giảm tốc được tự do quay, cho phép pa lăng thực hiện quá trình nâng hoặc hạ ở cấp tốc độ nhanh một cách mượt mà.

Thông số kỹ thuật cụm phanh nâng hạ hai cấp nhanh 5 tấn

Để cụm phanh hai cấp tốc độ nhanh vận hành ổn định, đồng bộ với pa lăng, hộp giảm tốc và tang cuốn, các thông số cơ khí và điện từ cần được duy trì đúng theo thiết kế. Khi thay thế linh kiện hoặc đại tu cụm phanh, kỹ thuật viên nên đối chiếu đầy đủ các thông số dưới đây để đảm bảo khả năng hãm tải và độ bền của thiết bị.

Bảng thông số kỹ thuật cụm phanh nâng hạ hai cấp nhanh 5 tấn

Đại lượng kỹ thuật	Giá trị tiêu chuẩn	Ghi chú
Tải trọng tương thích	5 tấn (5.000 kg)	Áp dụng cho pa lăng dầm đơn và dầm đôi
Vị trí lắp đặt	Trục dẫn hướng hộp giảm tốc	Dành cho cơ cấu nâng hai cấp nhanh
Điện áp cuộn hút (Brake Coil)	220 V AC hoặc 110 V DC	Tùy thiết kế tủ điện điều khiển
Thời gian đóng/mở phanh	≤ 0,15 giây	Đảm bảo hãm tải ngay khi mất điện
Khe hở phanh tiêu chuẩn	0,3 – 0,5 mm	Đo tại đĩa chỉnh phanh bằng thước lá
Vật liệu đĩa ma sát (Đĩa B, Đĩa C)	Phíp chịu nhiệt, chịu mài mòn cao	Không chứa amiăng
Kích thước đĩa sắt và đĩa B	Tương đương phanh một cấp	Thuận tiện thay thế linh kiện

Ý nghĩa của các thông số quan trọng

Để cụm phanh làm việc ổn định ở cấp tốc độ nhanh, kỹ thuật viên cần đặc biệt quan tâm đến ba thông số sau:

• Thời gian phản hồi phanh (≤ 0,15 giây) :Khi pa lăng nâng tải trọng 5 tấn ở tốc độ cao, quán tính của hệ thống lớn. Vì vậy, cuộn hút phải mất từ trường và lò xo phải ép chặt hệ đĩa trong thời gian không vượt quá 0,15 giây để ngăn hiện tượng trượt tải trước khi lực ma sát đạt giá trị tối đa.
• Điện áp điều khiển (220 V AC hoặc 110 V DC): Cuộn hút phải được cấp đúng điện áp định mức. Nếu điện áp thấp hơn tiêu chuẩn, lực từ sinh ra sẽ không đủ để thắng lực ép của lò xo, khiến phanh mở không hết, gây bó phanh, phát nhiệt và có thể làm cháy cuộn coil.
• Khe hở phanh (0,3 – 0,5 mm): Đây là khoảng dịch chuyển của đĩa Moving Core khi cuộn hút được cấp điện. Nếu khe hở lớn hơn 0,5 mm do đĩa ma sát bị mòn hoặc điều chỉnh sai, lực hút điện từ sẽ giảm đáng kể, khiến phanh mở chậm hoặc không mở.

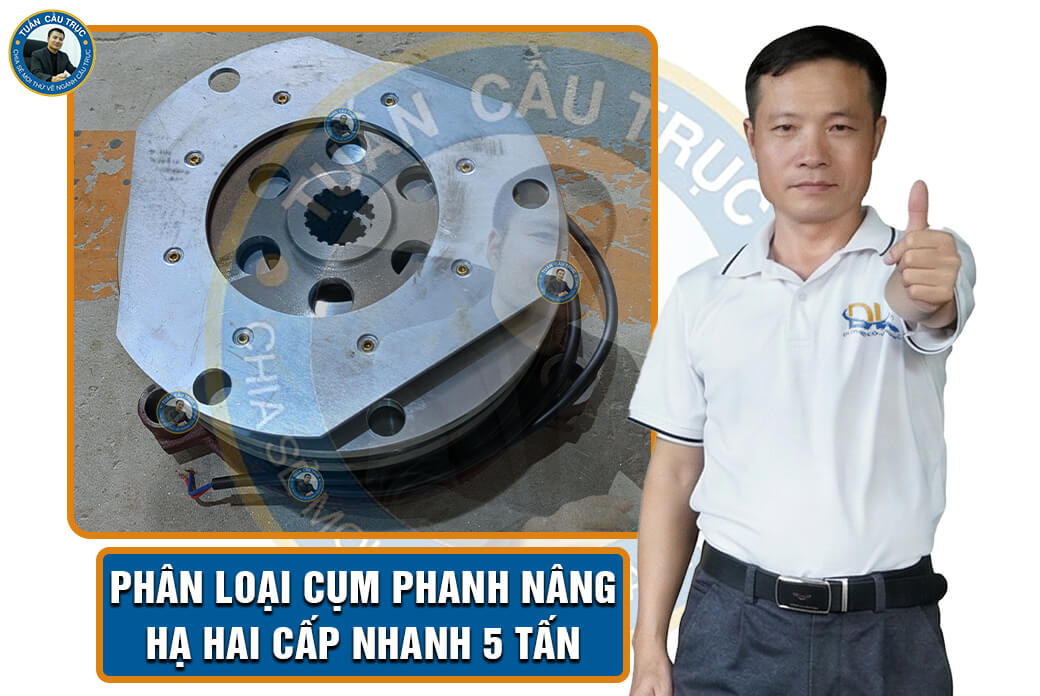

Phân loại cụm phanh nâng hạ hai cấp nhanh 5 tấn

Trên thị trường hiện nay, cụm phanh nâng hạ hai cấp nhanh 5 tấn được biết đến với đa dạng thương hiệu, điện áp vận hành, phù hợp nhiều môi trường hoạt động khác nhau. Việc lựa chọn đúng chủng loại là một trong những tiêu chí quan trọng giúp hệ thống vận hành bền bỉ, ổn định.

Phân loại theo nguồn gốc xuất xứ và thương hiệu

Tiêu chí này quyết định trực tiếp đến độ bền cơ khí của cụm đĩa phanh, cuộn hút và các chi tiết đi làm:

• Cụm phanh Sungdo (Hàn Quốc): Đây là dòng phanh chính hãng cao cấp, được sử dụng phổ biến nhất trên các hệ thống pa lăng điện Hàn Quốc hiện nay. Thiết bị có độ gia công cơ khí chính xác cao, thời gian đóng mở nhanh dưới 0.15 giây, đĩa ma sát chịu nhiệt và cuộn hút hoạt động cực kỳ bền bỉ dưới tần suất làm việc liên tục. Khi bảo dưỡng pa lăng Sungdo, tôi luôn khuyến nghị kỹ thuật viên sử dụng đúng cụm phanh chính hãng này để đảm bảo lực hãm an toàn theo thiết kế.
• Cụm phanh Trung Quốc (Chuyên dụng cho xe con, pa lăng tiêu chuẩn): Đây là dòng phanh được sử dụng rộng rãi trên các hệ thống pa lăng, xe con xuất xứ Trung Quốc nhờ lợi thế chi phí đầu tư thấp và linh kiện thay thế luôn có sẵn. Thiết bị có cấu tạo đơn giản, dễ tháo lắp và bảo dưỡng, đáp ứng tốt cho các nhu cầu nâng hạ ở chế độ làm việc trung bình.
• Cụm phanh OEM hoặc gia công thay thế: Sản phẩm do bên thứ ba chế tạo với chi phí đầu tư thấp, thời gian cung ứng nhanh. Tuy nhiên, do chất lượng không đồng đều nên thợ kỹ thuật bắt buộc phải đo đạc kỹ kích thước lắp ghép, kiểm tra điện áp cuộn hút và vật liệu đĩa ma sát trước khi lắp vào hộp giảm tốc.

Phân loại theo môi trường làm việc

Điều kiện vận hành của nhà xưởng ảnh hưởng lớn đến tốc độ hao mòn của đĩa ma sát. Theo đó, Tuấn Cầu Trục thường chia cụm phanh theo các môi trường hoạt động cụ thể như sau:

• Môi trường thông thường: Sử dụng cho xưởng cơ khí, kho hàng trong nhà với mức độ bụi và độ ẩm bình thường.
• Môi trường nhiều bụi (Xi măng, gỗ, luyện kim): Cần cụm phanh có nắp bọc kín bảo vệ tốt để tránh bụi bám vào bề mặt đĩa ma sát làm giảm hệ số ma sát và gây trượt tải.
• Môi trường ẩm ướt hoặc hóa chất (Thủy sản, thực phẩm): Các chi tiết như lò xo, đĩa sắt có răng then hoa cần được xử lý bề mặt chống ăn mòn để tránh bị oxy hóa gây kẹt cơ cấu tịnh tiến.

Phân loại theo điện áp cuộn hút

Điện áp cấp cho cuộn coil phải đồng bộ với thiết kế của tủ điện điều khiển. Một số mức điệp áp thường gặp gồm có:

• Điện áp 220V AC: Dòng điện xoay chiều phổ biến, đấu nối đơn giản trực tiếp từ mạch điều khiển.
• Điện áp 110V DC: Thường đi kèm với mạch chỉnh lưu trong tủ điện, giúp cuộn hút phản hồi đóng mở phanh nhanh và dứt khoát hơn.
• Lưu ý kỹ thuật: Việc lắp sai điện áp sẽ làm cháy cuộn coil hoặc khiến lò xo không thể mở hết hành trình phanh.

Phân loại theo mục đích thay thế vật tư

Tùy vào mức độ hư hỏng của pa lăng 5 tấn để thợ kỹ thuật lựa chọn phương án kinh tế nhất:

• Cụm phanh đồng bộ hoàn chỉnh: Thay mới toàn bộ bao gồm cuộn hút, đĩa Moving, đĩa sắt, đĩa B, đĩa C, đĩa chỉnh phanh và lò xo. Phương án này áp dụng khi cụm phanh cũ đã hư hỏng quá nặng, biến dạng hoặc nứt vỡ.
• Linh kiện thay thế riêng lẻ: Chỉ mua và thay thế đúng chi tiết bị hỏng hoặc hao mòn tự nhiên như cuộn hút, đĩa ma sát B, đĩa ma sát C hoặc lò xo phanh. Cách này giúp tiết kiệm chi phí nhưng đòi hỏi kỹ thuật viên phải kiểm tra tổng thể để đảm bảo tính đồng bộ sau khi lắp lại.

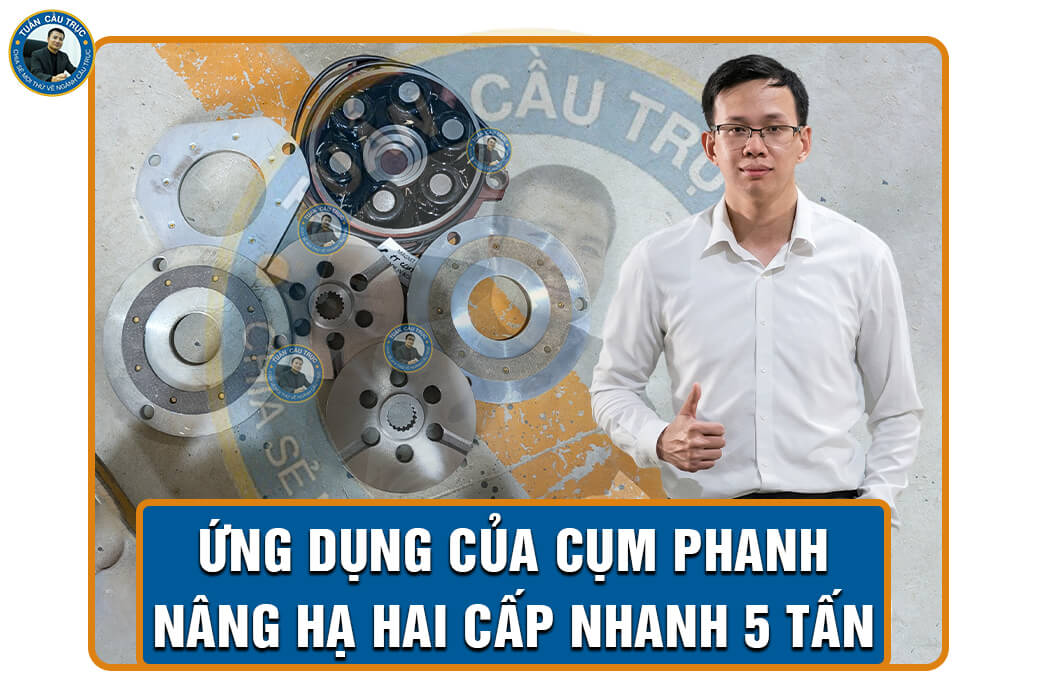

Ứng dụng của cụm phanh nâng hạ hai cấp nhanh 5 tấn

Trong thực tế sản xuất, cụm phanh nâng hạ hai cấp nhanh 5 tấn là  thành phần không thể thiếu trong hệ thống pa lăng nâng hạ hai cấp tốc độ. Phanh được lắp đặt trên các hệ thống thiết bị nâng hạ phổ biến như cầu trục dầm đơn, cầu trục dầm đôi, cổng trục và bán cổng trục 5 tấn nhằm tối ưu hóa hành trình vận hành tốc độ cao.

Thiết bị này được ứng dụng rộng rãi và trực tiếp trong nhiều ngành nghề công nghiệp cụ thể:

• Ngành sản xuất kết cấu thép và luyện kim: Phục vụ công đoạn cẩu bốc phôi thép, thép cuộn hoặc cấu kiện bán thành phẩm. Cụm phanh phản hồi nhanh giúp giảm thời gian chạy không tải khi nâng hạ móc không, tăng năng suất cho toàn bộ dây chuyền.
• Ngành đúc bê tông và cấu kiện vật liệu xây dựng: Ứng dụng để nhấc khuôn đúc, ống cống hoặc các mẻ bê tông thành phẩm ra khỏi bãi tập kết. Môi trường này đòi hỏi cụm phanh phải khóa cứng trục hộp giảm tốc tức thì để đảm bảo an toàn cho thợ kỹ thuật làm việc phía dưới.
• Ngành chế tạo và lắp ráp thiết bị công nghiệp nặng: Cụm phanh cho phép di chuyển nhanh các cấu kiện vỏ trạm đúc sẵn đến vị trí lắp ráp ở cấp tốc độ nhanh, trước khi hệ thống chuyển sang cấp tốc độ chậm để căn chỉnh chính xác từng chi tiết máy.
• Ngành bốc xếp hàng hóa tại kho bãi, cảng cạn (ICD): Hỗ trợ đắc lực cho các hệ thống cổng trục, bán cổng trục di chuyển liên tục ngoài trời để nâng hạ container, kiện hàng nặng. Khả năng đóng cắt dứt khoát của phanh giúp xe con định vị tâm tải nhanh chóng, rút ngắn chu kỳ xếp dỡ.

Doanh nghiệp điển hình phù hợp để lắp đặt cụm phanh nâng hạ 2 cấp tốc độ nhanh 5 tấn

Dựa trên đặc thù ngành nghề yêu cầu tần suất nâng hạ cao, chuyển tải phôi thép nặng hoặc dịch chuyển khuôn đúc chính xác. Dưới đây là danh sách các doanh nghiệp tiêu biểu phù hợp để áp dụng giải pháp cụm phanh này vào hệ thống pa lăng nhà xưởng:

• Công ty TNHH Khuôn mẫu nhựa Nhật Khôi
  • Mã số thuế: 0317299290
  • Địa chỉ: 971/30 Hương lộ 2, KP8, Phường Bình Trị Đông A, Quận Bình Tân, Thành phố Hồ Chí Minh
• Công ty TNHH Khuôn mẫu Anh Giang
  • Mã số thuế: 0317920581
  • Địa chỉ: 1/13 Đường số 18B, Khu phố 10, Phường Bình Hưng Hòa A, Quận Bình Tân, Thành phố Hồ Chí Minh
• Công ty TNHH Thương mại Thép Trường Sơn Cần Đước
  • Mã số thuế: 1102022928
  • Địa chỉ: 89A, Tổ 4, Khu phố 1C, Thị trấn Cần Đước, Huyện Cần Đước, Tỉnh Long An
• Công ty TNHH TM DV Thép Đức Phát
  • Mã số thuế: 3703290273
  • Địa chỉ: Số 8, Đường Thường Tân 25, ấp 6, Xã Thường Tân, Huyện Bắc Tân Uyên, Tỉnh Bình Dương

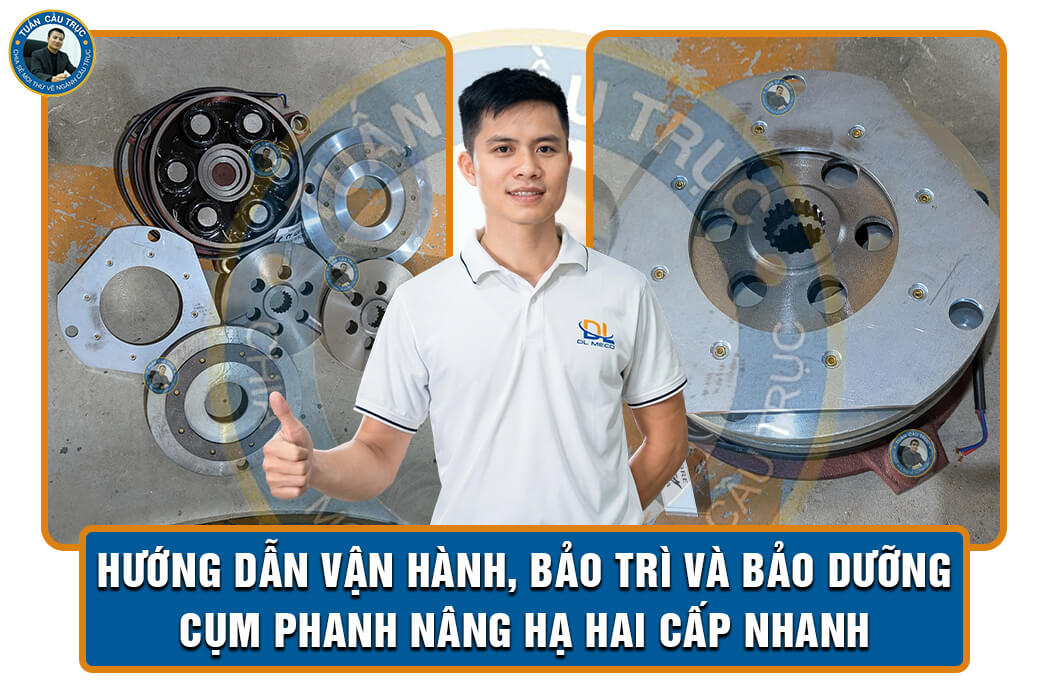

Hướng dẫn vận hành, bảo trì và bảo dưỡng cụm phanh nâng hạ hai cấp nhanh 5 tấn

Để cụm phanh nâng hạ hai cấp nhanh 5 tấn hoạt động ổn định, đảm bảo lực hãm, thợ vận hành cần tuân thủ đúng quy trình sử dụng và bảo dưỡng định kỳ. Việc kiểm tra thường xuyên không chỉ giúp phát hiện sớm các dấu hiệu hư hỏng mà còn hạn chế sự cố gây gián đoạn sản xuất. Từ kinh nghiệm nhiều năm trong nghề, Tuấn Cầu Trục khuyến nghị các đơn vị vận hành, bảo trì theo chuẩn kỹ thuật như sau:

Hướng dẫn vận hành đúng kỹ thuật

Trong quá trình sử dụng pa lăng, cần lưu ý các nguyên tắc sau:

• Không nâng hạ vượt quá tải trọng thiết kế 5 tấn.
• Không thực hiện thao tác nâng – hạ liên tục với tần suất quá cao khi cụm phanh chưa kịp tản nhiệt.
• Tránh nhấn nhả nút điều khiển liên tục trong thời gian ngắn vì sẽ làm cuộn hút đóng – mở nhiều lần, giảm độ bền cuộn coil.
• Khi phát hiện tải có hiện tượng trượt, phanh phát tiếng kêu bất thường hoặc có mùi khét, cần dừng thiết bị để kiểm tra ngay.

Kiểm tra định kỳ

Tùy theo tần suất sử dụng, nên kiểm tra cụm phanh định kỳ 3 – 6 tháng/lần với các hạng mục sau:

• Độ mòn của đĩa ma sát B và đĩa C.
• Khe hở giữa đĩa chỉnh phanh và cuộn hút.
• Tình trạng hoạt động của cuộn hút (Brake Coil).
• Độ đàn hồi của lò xo phanh.
• Độ mòn của đĩa sắt và Moving Core.
• Các bu lông, then hoa và vị trí lắp ghép.

Việc kiểm tra định kỳ giúp phát hiện sớm các chi tiết xuống cấp trước khi ảnh hưởng đến khả năng hãm tải.

Vệ sinh cụm phanh

Trong quá trình bảo dưỡng, cần vệ sinh sạch bụi kim loại, dầu mỡ và các tạp chất bám trên bề mặt cụm phanh.

Lưu ý:

• Không để dầu mỡ bám lên bề mặt đĩa ma sát.
• Không sử dụng hóa chất có tính ăn mòn để vệ sinh cuộn hút hoặc các chi tiết điện từ.
• Sau khi vệ sinh, cần kiểm tra khả năng di chuyển của Moving Core trước khi lắp lại.

Căn chỉnh khe hở phanh

Sau khi thay đĩa ma sát hoặc tháo lắp cụm phanh, cần kiểm tra và điều chỉnh khe hở giữa Armature và cuộn hút.

Giá trị khe hở khuyến nghị:

• 0,3 – 0,5 mm đối với cụm phanh mới hoặc sau khi căn chỉnh.
• Nếu khe hở lớn hơn 0,6 mm, cần điều chỉnh lại hoặc thay thế đĩa ma sát nếu đã mòn quá giới hạn.

Việc căn chỉnh đúng khe hở giúp cuộn hút hoạt động hiệu quả và đảm bảo lực hãm theo thiết kế.

Thay thế linh kiện khi cần thiết

Không nên chờ đến khi cụm phanh hư hỏng toàn bộ mới tiến hành sửa chữa. Một số trường hợp cần thay thế ngay gồm:

• Đĩa ma sát mòn dưới giới hạn cho phép.
• Cuộn hút bị cháy hoặc lực hút suy giảm.
• Lò xo phanh mất độ đàn hồi.
• Moving Core bị mòn hoặc kẹt.
• Đĩa sắt cong vênh, nứt hoặc mòn không đều.

Nên ưu tiên sử dụng linh kiện chính hãng hoặc đúng tiêu chuẩn kỹ thuật để đảm bảo khả năng làm việc và độ an toàn của hệ thống.

Khuyến nghị từ Tuấn Cầu Trục

Đối với pa lăng hoạt động với tần suất cao hoặc làm việc trong môi trường nhiều bụi, nhiệt độ cao và độ ẩm lớn, nên rút ngắn chu kỳ bảo dưỡng xuống còn 2 – 3 tháng/lần. Đồng thời, cần kiểm tra khe hở phanh, lực hút cuộn coil và độ mòn đĩa ma sát trong mỗi lần bảo trì để phát hiện sớm các dấu hiệu bất thường, tránh xảy ra sự cố trượt tải hoặc bó phanh làm hư hỏng động cơ và hộp giảm tốc.

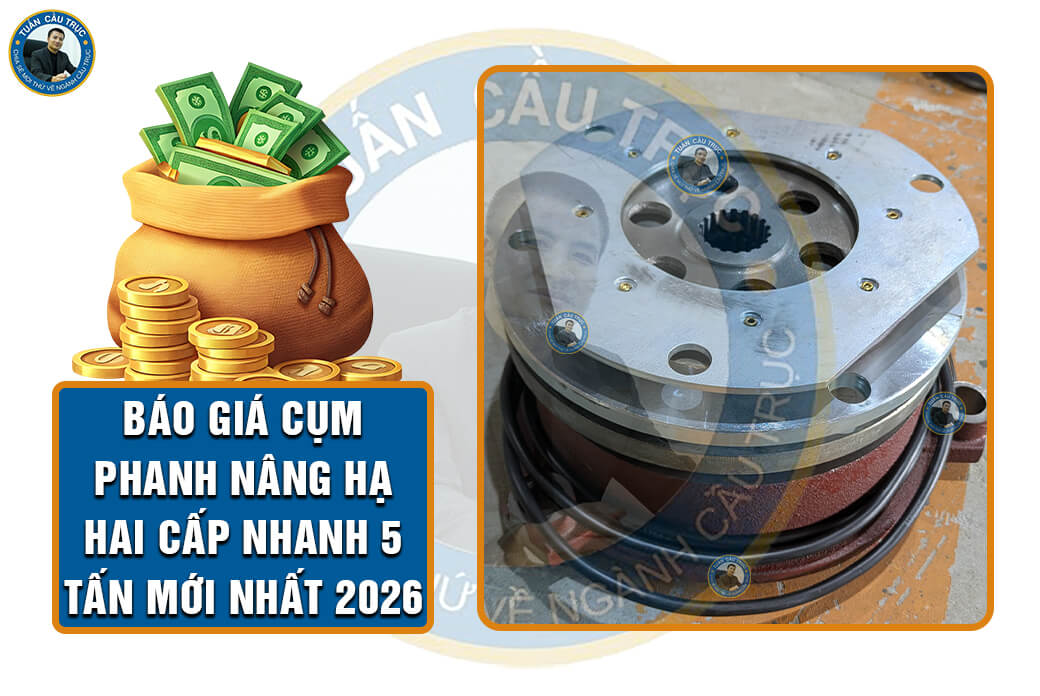

Báo giá cụm phanh nâng hạ hai cấp nhanh 5 tấn mới nhất 2026

Chi phí mua mới hay thay thế cả cụm phanh nâng hạ hai cấp nhanh 5 tấn phụ thuộc vào nhiều yếu tố như thương hiệu, nguồn gốc xuất xứ, cấu hình kỹ thuật và tình hình biến động giá nguyên vật liệu. Vì vậy, giá bán giữa các nhà cung cấp có thể có sự chênh lệch nhất định.

Hiện nay, giá cụm phanh nâng hạ hai cấp nhanh 5 tấn chính hãng trên thị trường dao động khoảng 37.000.000 – 47.000.000 đồng/cụm. Giá này đã bao gồm đầy đủ các thành phần cấu tạo chính gồm có: Cuộn hút, các đĩa sắt, đĩa ma sát, đĩa Moving core, lò xo, nắp cuộn phanh.

Lưu ý: Mức giá trên chỉ mang tính tham khảo, chưa bao gồm VAT, chi phí vận chuyển và lắp đặt. Giá thực tế có thể thay đổi theo thời điểm và cấu hình cụ thể của từng hệ thống pa lăng. Liên hệ Tuấn Cầu Trục để cập nhật báo giá nhanh nhất.

Các yếu tố ảnh hưởng trực tiếp đến giá cụm phanh cầu trục

Giá thành thực tế của thiết bị khi bàn giao tới tay khách hàng sẽ phụ thuộc nhiều yếu tố như:

• Thương hiệu và xuất xứ: Các dòng cụm phanh nhập khẩu nguyên bộ từ Hàn Quốc (như thương hiệu Sungdo) luôn có mức giá cao hơn các dòng sản phẩm gia công thay thế hoặc hàng phổ thông, đổi lại thiết bị có độ bền cuộn coil và độ chính xác cơ khí vượt trội.
• Biến động giá phôi thép và nguyên liệu đầu vào: Hệ thống đĩa sắt có răng then hoa và lò xo phanh sử dụng thép chịu lực đặc chủng. Sự thay đổi giá thép kỹ thuật trên thị trường quốc tế sẽ tác động trực tiếp đến giá thành sản xuất cụm phanh.
• Thông số nguồn điện điều khiển: Tùy thuộc vào việc hệ thống của bạn sử dụng điện áp cuộn hút là 220V AC trực tiếp hay 110V DC qua mạch chỉnh lưu, cấu trúc cuộn dây quấn bên trong sẽ khác nhau, dẫn đến sự chênh lệch nhỏ về chi phí.
• Phương thức mua sắm: Việc thay thế trọn bộ cụm phanh đồng bộ sẽ có mức giá cố định theo khung, trong khi việc bóc tách mua riêng lẻ từng linh kiện (chỉ mua đĩa B, đĩa C hoặc chỉ thay cuộn hút) sẽ phụ thuộc vào số lượng và mức độ hao mòn thực tế của hệ thống.

Kinh nghiệm mua cụm phanh hai cấp chính hãng với giá tốt

17 năm trong nghề, tôi luôn khuyên các chủ xưởng không nên chỉ nhìn vào giá rẻ để lựa chọn sản phẩm. Thay vào đó, để tối ưu chi phí nhưng vẫn đảm bảo an toàn cho hệ thống nâng hạ, chủ xưởng cần áp dụng đồng bộ các giải pháp sau đây:

• Lựa chọn đơn vị phân phối ủy quyền trực tiếp: Thay vì mua qua các đơn vị thương mại trung gian nhỏ lẻ, bạn nên tìm đến các đơn vị có xưởng sản xuất và là đối tác chiến lược của các hãng lớn như Sungdo. Việc nhập khẩu trực tiếp số lượng lớn giúp giá thành thiết bị luôn cạnh tranh và minh bạch.
• Cung cấp chính xác model pa lăng và thông số kỹ thuật: Trước khi nhận báo giá, thợ kỹ thuật nên chụp rõ nhãn mác động cơ, đo đường kính đĩa sắt hoặc kiểm tra sơ đồ mạch tủ điện. Việc cung cấp thông tin chuẩn xác giúp đơn vị cấp hàng định lượng đúng chủng loại ngay từ đầu, tránh lãng phí chi phí đổi trả do sai lệch kích thước răng then hoa.
• Yêu cầu đầy đủ chứng nhận xuất xứ: Thiết bị an toàn nâng hạ bắt buộc phải có giấy tờ CO, CQ rõ ràng để phục vụ công tác kiểm định định kỳ theo tiêu chuẩn TCVN 4244:2005, đồng thời bảo chứng cho thời gian vận hành lâu dài của nhà xưởng.

Nếu chưa xác định được đúng model cụm phanh hai cấp 5 tấn cần thay thế, Quý khách hàng nên liên hệ Tuấn Cầu Trục để được kỹ thuật viên hỗ trợ kiểm tra thông số, tư vấn kỹ thuật và báo giá chính xác theo từng dòng pa lăng.

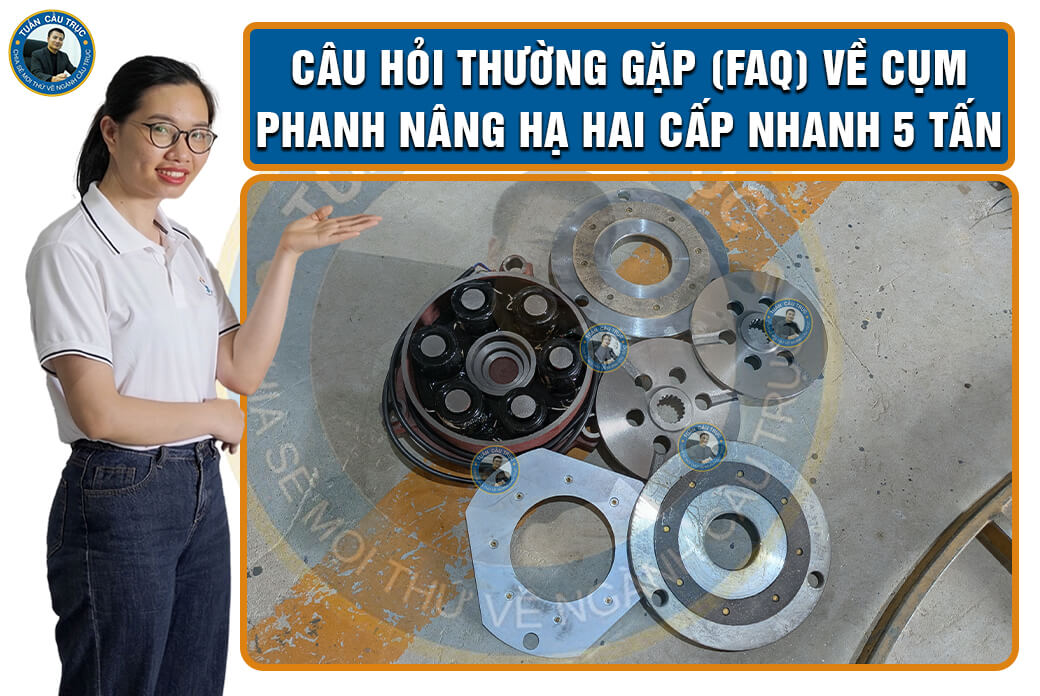

Câu hỏi thường gặp (FAQ) về cụm phanh nâng hạ hai cấp nhanh 5 tấn

Hành trình 17 năm, tư vấn và sửa chữa hàng nghìn pa lăng, Tuấn Cầu Trục nhận thấy nhiều khách hàng thường băn khoăn về về cấu tạo, cách sử dụng, bảo dưỡng và thay thế cụm phanh nâng hạ hai cấp nhanh 5 tấn. Dưới đây là những câu hỏi phổ biến nhất cùng lời giải đáp từ đội ngũ kỹ thuật dạn dày kinh nghiệm trong nghề.

Câu 1. Cụm phanh nâng hạ hai cấp nhanh 5 tấn có dùng chung với phanh một cấp được không?

Trả lời:

Không. Mặc dù một số linh kiện như đĩa sắt hoặc đĩa ma sát B có thể có kích thước tương đương, nhưng cụm phanh hai cấp nhanh có thêm đĩa C và đĩa Moving Core được thiết kế riêng. Vì vậy, không thể thay thế nguyên cụm giữa hai loại phanh.

Câu 2. Bao lâu nên kiểm tra hoặc bảo dưỡng cụm phanh?

Trả lời:

Đối với pa lăng hoạt động thường xuyên, nên kiểm tra cụm phanh định kỳ 3 – 6 tháng/lần. Các hạng mục cần kiểm tra gồm độ mòn đĩa ma sát, khe hở phanh, lực lò xo, tình trạng cuộn hút và khả năng đóng – mở của cụm phanh.

Câu 3. Dấu hiệu nhận biết cụm phanh bị hỏng là gì?

Trả lời:

Một số dấu hiệu thường gặp gồm:

• Phanh không nhả hết khi động cơ hoạt động.
• Tải bị trượt khi dừng nâng hạ.
• Cụm phanh phát nhiệt hoặc có mùi khét.
• Phát ra tiếng kêu bất thường khi đóng hoặc mở phanh.
• Cuộn hút không hút hoặc hút yếu dù đã cấp đúng điện áp.

Khi xuất hiện các hiện tượng trên, cần dừng vận hành và kiểm tra ngay để tránh hư hỏng lan sang động cơ hoặc hộp giảm tốc.

Câu 4. Có thể chỉ thay đĩa ma sát mà không thay cả cụm phanh không?

Trả lời:

Có. Nếu cuộn hút, lò xo, Moving Core và các chi tiết cơ khí khác vẫn còn đạt tiêu chuẩn, kỹ thuật viên chỉ cần thay đĩa ma sát B hoặc đĩa C bị mòn. Sau khi thay phải căn chỉnh lại khe hở phanh theo đúng thông số kỹ thuật.

Câu 5. Vì sao cuộn hút có điện nhưng phanh vẫn không mở?

Trả lời:

Nguyên nhân thường gặp gồm:

• Điện áp cấp không đúng định mức.
• Khe hở phanh quá lớn do đĩa ma sát bị mòn.
• Cuộn hút suy giảm lực từ.
• Moving Core bị kẹt do bụi bẩn hoặc gỉ sét.
• Lò xo phanh bị biến dạng hoặc lắp sai kỹ thuật.

Cần kiểm tra từng nguyên nhân trước khi quyết định thay thế linh kiện.

Câu 6. Có nên sử dụng cụm phanh giá rẻ không rõ nguồn gốc?

Trả lời:

Không nên. Cụm phanh là bộ phận trực tiếp giữ tải khi pa lăng mất điện. Sản phẩm kém chất lượng thường có lực hãm không ổn định, đĩa ma sát nhanh mòn, cuộn hút độ bền thấp và tiềm ẩn nguy cơ trượt tải, ảnh hưởng đến an toàn vận hành.

Câu 7. Mua cụm phanh nâng hạ hai cấp nhanh 5 tấn ở đâu uy tín?

Trả lời:

Để đảm bảo chất lượng, khách hàng nên lựa chọn các đơn vị chuyên cung cấp thiết bị cầu trục, pa lăng và linh kiện chính hãng, có đầy đủ chứng từ CO, CQ, chính sách bảo hành rõ ràng và đội ngũ kỹ thuật hỗ trợ lắp đặt, căn chỉnh sau khi thay thế.

Tuấn Cầu Trục là đơn vị chuyên cung cấp cụm phanh nâng hạ hai cấp nhanh 5 tấn cùng các linh kiện pa lăng chính hãng. Ngoài việc cung cấp thiết bị, đội ngũ kỹ thuật còn hỗ trợ kiểm tra model, tư vấn lựa chọn đúng chủng loại và hướng dẫn lắp đặt, giúp khách hàng tối ưu chi phí và đảm bảo an toàn trong quá trình vận hành.

Địa chỉ bán cụm phanh nâng hạ hai cấp nhanh 5 tấn chất lượng, giá tốt

Lựa chọn đúng nhà cung cấp không chỉ giúp bạn mua cụm phanh nâng hạ hai cấp nhanh 5 tấn chất lượng, hạn chế rủi ro khi lắp đặt, vận hành, mà còn đảm bảo bạn được hỗ trợ kỹ thuật xuyên suốt vòng đời sử dụng.

Tuấn Cầu Trục là đơn vị chuyên cung cấp cụm phanh nâng hạ hai cấp nhanh 5 tấn cùng nhiều linh kiện pa lăng, cầu trục chính hãng. Hơn 17 năm kinh nghiệm trong ngành, Tuấn Cầu Trục không chỉ phân phối sản phẩm mà còn hỗ trợ khách hàng từ khâu kiểm tra model, tư vấn lựa chọn đúng chủng loại đến lắp đặt, căn chỉnh và bảo dưỡng sau khi thay thế.

Đối với các hệ thống sử dụng pa lăng Sungdo (Hàn Quốc), Tuấn Cầu Trục cung cấp các cụm phanh và linh kiện có khả năng đồng bộ với thiết bị, đáp ứng yêu cầu về độ chính xác cơ khí, lực hãm và thời gian vận hành. Các dòng pa lăng Sungdo được sử dụng rộng rãi trên nhiều hệ thống cầu trục tại Việt Nam nhờ độ bền cao và nguồn phụ tùng thay thế ổn định.

Lý do nên lựa chọn Tuấn Cầu Trục

Lựa chọn cụm phanh nâng hạ hai cấp nhanh 5 tấn, quý khách hàng sẽ an tâm bởi chúng tôi đảm bảo:

• Cung cấp cụm phanh nâng hạ hai cấp nhanh 5 tấn chính hãng, tương thích với nhiều dòng pa lăng Sungdo.
• Đội ngũ kỹ thuật giàu kinh nghiệm, hỗ trợ kiểm tra model và tư vấn đúng linh kiện cần thay thế.
• Có sẵn nhiều phụ tùng như cuộn hút, đĩa ma sát B, đĩa ma sát C, Moving Core, Armature và các linh kiện liên quan.
• Báo giá minh bạch, hỗ trợ giao hàng nhanh và hướng dẫn lắp đặt, căn chỉnh sau khi thay thế.
• Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật trong suốt quá trình sử dụng.

Để được báo giá chính xác, khách hàng nên cung cấp hình ảnh tem pa lăng, thông số kỹ thuật cụ thể của cụm phanh hiện đang sử dụng. Dựa trên các thông tin này, đội ngũ kỹ thuật của Tuấn Cầu Trục sẽ tư vấn đúng model, giúp cụm phanh lắp đặt đồng bộ với pa lăng hiện có, để thiết bị vận hành an toàn, ổn định và đạt hiệu suất cao.

Kết luận:

Qua những thông tin trên có thể thấy, cụm phanh nâng hạ hai cấp nhanh 5 tấn không chỉ là linh kiện thay thế mà còn là bộ phận đảm bảo an toàn quan trọng cho toàn bộ cơ cấu nâng hạ. Đầu tư đúng sản phẩm ngay từ đầu sẽ giúp giảm chi phí sửa chữa, hạn chế rủi ro trong quá trình sản xuất. Cần lên phương án kỹ thuật chi tiết và nhận báo giá ưu đãi cụm phanh 2 cấp, liên hệ Tuấn Cầu Trục tại:

TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY

🌐 Website: https://tuancautruc.com/

 Hotline: 09 686 55 438

📺 Youtube: https://www.youtube.com/@tuancautruc

👍Facebook: https://www.facebook.com/tuancautruc

 Linkedin: https://www.linkedin.com/in/tuancautruc1980

 Blogspot: https://tuancautrucdl.blogspot.com/

Thông số	Chi tiết thông số
Tải trọng	5 tấn
Cấp độ làm việc	Hai cấp nhanh
Điện áp cuộn hút (Brake Coil)	220 V AC hoặc 110 V DC
Thời gian đóng/mở phanh	≤ 0,15 giây
Khe hở phanh tiêu chuẩn	0,3 – 0,5 mm
Thành phần chính	Cuộn hút từ Trục dẫn phanh Tấm cách từ Đĩa sắt Đĩa B Đĩa C Đĩa Moving Core Đĩa Armature
Xuất xứ	Hàn Quốc
Đơn vị cung cấp	Tuấn Cầu Trục
