Cầu trục áp tường 2 tấn giải quyết triệt để bài toán nâng hạ vật liệu sát tường tại Công ty MBT mà không làm ảnh hưởng đến không gian hoạt động của cầu trục dầm đôi tầng trên. Bài viết sau đây bóc tách các thông số kỹ thuật và ưu điểm của hệ thống cầu trục áp tường này dựa trên kinh nghiệm thi công thực tiễn của Tuấn Cầu Trục.
PHẦN 1: BÀI TOÁN CỦA MBT VÀ LÝ DO CHỌN CẦU TRỤC ÁP TƯỜNG 2 TẤN
Hiện trạng nhà xưởng sản xuất thiết bị điện MBT
Công ty CP Thiết bị điện MBT (MST: 0105810052 – Đan Phượng, Hà Nội) là đối tác lâu năm của Tuấn Cầu Trục. Khi nhận bài toán triển khai giải pháp nâng hạ cho doanh nghiệp, tôi nhận thấy vấn đề không chỉ dừng lại ở việc nâng hạ thiết bị mà cần tối ưu hóa dây chuyền sản xuất.
- Về không gian và thiết bị hiện hữu: Tại khu vực nhà xưởng chính, tôi đã trực tiếp triển khai trọn gói hệ thống cầu trục dầm đôi 15 tấn (Phần này để link sang bài sản phẩm Cầu trục dầm đôi 15 tấn, có lấy ví dụ dự án MBT để đồng bộ toàn bộ phần nội dung của 2 bài). Bộ cầu trục này đóng vai trò chuyên trách việc nâng hạ các máy biến thế thành phẩm nặng hàng chục tấn hoặc di chuyển các bối dây lớn vào lò sấy. Hệ thống này hoạt động ở tầm cao, chạy suốt chiều dài nhà xưởng.
- Nhu cầu phát sinh tại các trạm làm việc: Tuy nhiên, trong quá trình sản xuất thực tế, các khu vực sát vách tường như trạm máy đột dập và khu vực hàn vỏ máy phát sinh vấn đề. Công nhân tại đây thường xuyên cần nâng hạ các tấm thép phôi, thiết bị máy đột dập hoặc vỏ máy biến thế có tải trọng từ 500kg đến dưới 2 tấn.
Trong trường hợp này, cầu trục dầm đôi 15 tấn không đáp ứng hết nhu cầu nâng hạ. Việc sử dụng cầu trục lớn cho tải trọng nhỏ không chỉ gây lãng phí điện năng mà còn ảnh hưởng trực tiếp đến tuổi thọ của thiết bị.
Thêm nữa, cầu trục dầm đôi thông thường không thể hoạt động ở khu vực sát tường theo nhu cầu thực tế của MBT. Thực trạng này đặt ra yêu cầu về một thiết bị nâng hạ chuyên biệt: tải trọng nhỏ, có thể tiếp cận sát vách tường để giải phóng tối đa diện tích sàn cho sản xuất.
Hiện trạng nhà xưởng sản xuất thiết bị điện MBT
Tại sao cầu trục áp tường 2 tấn phù hợp nhu cầu nâng hạ tại MBT?
Để giải quyết triệt để bài toán nâng hạ tại MBT, kết hợp giữa cầu trục dầm đôi 15 tấn và cầu trục tải nhỏ, nâng hạ sát vách, tôi đưa ra phương án lắp đặt cầu trục áp tường 2 tấn.
Định nghĩa cầu trục áp tường 2 tấn dưới góc nhìn kỹ thuật
Dưới góc độ kỹ thuật, cầu trục áp tường 2 tấn là thiết bị nâng hạ hoạt động bằng cơ điện, có khả năng di chuyển dọc theo hệ thống ray gắn trên cột nhà xưởng, nâng hạ hàng hóa với tải trọng tối đa 2.000 kg. Điểm khác biệt lớn nhất giữa cầu trục áp tường và cầu trục quay (Jib Crane) nằm ở phương thức vận hành: Nếu cầu trục quay chỉ hoạt động trong phạm vi bán kính quanh tâm cột, thì cầu trục áp tường lại di chuyển tịnh tiến dọc toàn bộ chiều dài nhà xưởng để thực hiện nâng hạ.
Về mặt kết cấu dẫn động và an toàn, thiết bị này sở hữu những đặc tính kỹ thuật riêng biệt:
Cơ cấu di chuyển dọc: Cầu trục áp tường được dẫn động bằng dầm biên chạy trên hệ thống ray dọc. Tuy nhiên, thay vì đặt trên đỉnh dầm như cầu trục dầm đơn, hệ thống này bám vào vách cột thông qua các tầng ray song song.
Hệ thống tỳ chống lật đặc trưng: Do đặc thù dầm vươn tạo ra momen xoắn rất lớn khi có tải, thiết bị được thiết kế với 2 cụm bánh tỳ chống lật chuyên dụng. Hệ thống này bao gồm:
- Bộ tỳ trong: Nằm trên dầm biên, chịu tải trọng chính của thiết bị.
- Bộ tỳ ngoài: Có vai trò giữ cân bằng và chống lật cho toàn bộ hệ khung dầm khi Palang di chuyển ra xa vị trí cột hoặc khi nâng tối đa tải trọng.
Vai trò của cầu trục áp tường thể hiện tại dự án MBT
Trong dự án thực tế tại MBT, bộ cầu trục áp tường 2 tấn này đóng vai trò quan trọng, hoạt động hoàn toàn độc lập ở tầng thấp (dưới tầm hoạt động của cầu trục 15 tấn) và sát vách tường.
- Hoạt động song song, không giao thoa: Trong khi cầu trục 15 tấn đang cẩu máy biến thế lớn ở giữa nhà xưởng, cầu trục áp tường vẫn thoải mái cấp phôi cho máy đột dập sát vách tường mà không xảy ra va chạm hay phải chờ đợi nhau.
- Tối ưu hóa điểm mù: Các vị trí sát vách cột thường là điểm mù hoặc khó tiếp cận đối với cầu trục dầm đôi cỡ lớn. Cầu trục áp tường với dầm vươn linh hoạt đã giải quyết gọn gàng các thao tác tại khu vực góc khó tiếp cận này.
- Linh hoạt trong thao tác lắp ráp: Với tải trọng 2 tấn, thiết bị cho phép công nhân điều khiển nâng hạ vỏ máy biến thế vào vị trí đột, hàn một cách tỉ mỉ, độ chính xác cao nhờ hệ thống biến tần tích hợp, điều mà các bộ cầu trục tải trọng lớn khó thực hiện mượt mà ở tốc độ thấp.
Phân loại cầu trục áp tường 2 tấn
Thực tế thi công cầu trục áp tường 2 tấn, tôi thường phân chia sản phẩm này dựa trên mục đích sử dụng và đặc thù không gian lắp đặt của khách hàng.
Phân loại theo cơ cấu nâng hạ (pa lang)
Việc lựa chọn cơ cấu nâng hạ phụ thuộc trực tiếp vào tần suất làm việc của công nhân tại trạm. Tại dự án MBT, tôi ưu tiên dòng thiết bị có tốc độ ổn định để khớp với nhịp sản xuất dây chuyền.
- Cơ cấu điện: Sử dụng palang xích điện hoặc cáp điện. Đây là loại tôi lắp đặt tại MBT vì tần suất nâng hạ máy đột dập liên tục, cần tốc độ và sự chính xác cao.
- Cơ cấu tay (Palang xích kéo tay): Chỉ phù hợp cho các vị trí lắp đặt thiết bị hiếm khi sử dụng hoặc dùng để bảo trì máy móc, không yêu cầu tốc độ.
Phân loại theo chiều cao nâng
Chiều cao nâng của cầu trục áp tường luôn bị chi phối bởi cao độ của hệ thống cầu trục tầng trên hoặc dầm mái. Tôi thường phải đo đạc thực tế để đảm bảo khoảng cách an toàn giữa hai lớp cầu trục khi vận hành song song.
- Chiều cao nâng tiêu chuẩn: Thường dưới 5m. Do cầu trục áp tường gắn trên vách cột và nằm dưới hệ thống cầu trục chính, chiều cao nâng bị giới hạn bởi cao độ của dầm đỡ ray cầu trục tầng trên.
- Thiết kế thấp: Dùng cho các xưởng có trần thấp, tôi sẽ tư vấn loại palang trần thấp chuyên dụng để tối ưu khoảng cách nâng thực tế.
Phân loại theo môi trường làm việc
Điều kiện môi trường quyết định đến độ bền của lớp sơn và hệ thống thiết bị điện (tủ điện, động cơ). Với các dự án như MBT, môi trường nhà xưởng khô ráo giúp thiết bị duy trì tuổi thọ rất cao.
- Môi trường thường: Sử dụng trong các nhà máy sản xuất thiết bị điện (như MBT), cơ khí, kho bãi thông thường.
- Môi trường đặc thù: Bao gồm phòng sạch (điện tử, thực phẩm), môi trường chống cháy nổ (hóa chất, xăng dầu), hoặc môi trường có axit (xi mạ, hóa chất) yêu cầu sơn phủ và vật liệu đặc biệt.
Phân loại theo phương thức điều khiển
Phương thức điều khiển ảnh hưởng trực tiếp đến tính an toàn và khả năng quan sát của người vận hành. Tùy vào độ cồng kềnh của phôi thép hoặc vỏ máy biến thế mà tôi sẽ tư vấn phương án phù hợp nhất.
- Tay bấm có dây: Được kết nối trực tiếp vào tủ điện dầm chính bằng cáp điều khiển. Đây là phương án kinh tế, phù hợp khi người điều khiển có thể đứng gần vật nâng.
- Điều khiển từ xa (Remote): Sử dụng sóng vô tuyến giúp người vận hành linh hoạt chọn vị trí đứng quan sát tốt nhất, giữ khoảng cách an toàn với vật nâng 5 tấn.
- Điều khiển tay gạt (Joystick): Thường tích hợp trên các cabin hoặc bộ điều khiển từ xa cao cấp, cho phép điều khiển đa cấp tốc độ, giúp việc khởi động và dừng lại của cầu trục treo êm ái hơn, tránh rung lắc dầm.
Phân loại cầu trục áp tường 2 tấn
PHẦN 2: CHI TIẾT CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG VÀ THÔNG SỐ KỸ THUẬT DỰ ÁN MBT

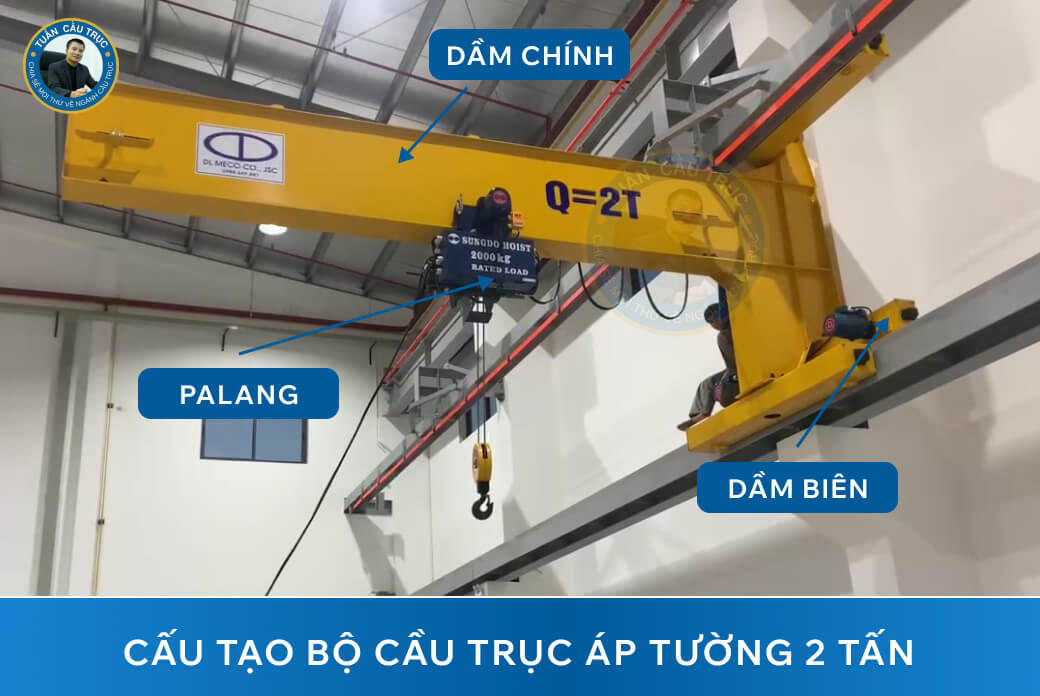

Cấu tạo bộ cầu trục áp tường 2 tấn
Dựa trên cấu hình thực tế của bộ cầu trục áp tường 2 tấn tại MBT, một bộ cầu trục tiêu chuẩn sẽ bao gồm các thành phần cơ bản như sau:
Cụm gối tỳ (Gối tỳ trên + gối tỳ dưới):
Đây chính là bộ phận quan trọng nhất của hệ thống áp tường. Tôi thiết kế hai cụm gối tỳ hoạt động song song để ôm sát lấy hệ ray chạy gắn trên cột.
- Gối tỳ trên: Chịu tải nén chính từ trọng lượng của dầm và hàng hóa.
- Gối tỳ dưới: Có nhiệm vụ tỳ ngược vào hệ dầm đỡ để chống lật khi Palang di chuyển ra đầu dầm công xôn. Tại MBT, tôi sử dụng bánh xe tỳ bằng thép hợp kim đúc đặc, tôi cứng bề mặt để đảm bảo không bị mòn khuyết sau nhiều năm vận hành liên tục.
Dầm chính (Dầm công xôn):
Trong hệ thống áp tường, dầm chính là dạng dầm vươn, có thể làm dạng dầm công xôn. Thay vì được đỡ ở hai đầu, dầm này chỉ có một đầu gốc gắn vào dầm biên, đầu còn lại vươn tự do ra ngoài không gian xưởng (tầm với từ 4m – 5m tùy trạm máy). Tôi sử dụng thép tấm tổ hợp, được tính toán độ võng theo tiêu chuẩn TCVN 4244-2005, đảm bảo dầm không bị rung lắc khi palang xích điện 2 tấn làm việc ở vị trí xa nhất.
Dầm biên:
Khác biệt hoàn toàn với cầu trục thông thường vốn có 2 dầm biên đối xứng, loại này chỉ có duy nhất 01 dầm biên. Dầm biên này đóng vai trò là khung xương liên kết các cụm bánh xe di chuyển và gối tỳ. Nó phải có độ cứng vững cực cao để không bị xoắn khi chịu tải trọng lệch tâm từ dầm chính vươn ra.
Pa lăng (Xe con):
Thiết bị nâng hạ chính (tại MBT là dòng pa lăng xích điện có biến tần) chạy dọc trên cánh dưới của dầm công xôn.
Tủ điện điều khiển:
Trung tâm điều phối toàn bộ hoạt động. Tôi đã tích hợp thêm bộ biến tần cho cả chiều nâng và chiều chạy dọc để đảm bảo phôi thép không bị rung khi cấp vào máy đột dập.
Ray chạy & Hệ cấp điện:
Sử dụng hệ ray vuông hàn trực tiếp lên dầm đỡ gắn vách cột thép I của MBT. Hệ điện dọc là ray điện an toàn 3P chống hở, đảm bảo an toàn tuyệt đối cho công nhân bên dưới.
Thiết bị phụ trợ an toàn:
Bao gồm còi hú báo động khi di chuyển, đèn nháy cảnh báo, bộ giới hạn hành trình (ngang, dọc) và giới hạn tải trọng để bảo vệ kết cấu dầm.
Cấu tạo bộ cầu trục áp tường 2 tấn
Nguyên lý hoạt động cầu trục áp tường 2 tấn
Cầu trục áp tường 2 tấn hoạt động theo nguyên lý cơ điện thông thường như các dòng cầu trục khác. Điểm khác biệt cơ bản của thiết bị này chính là cơ chế giữ thăng bằng qua cụm gối tỳ.
Nguyên lý chống lật bằng cụm gối tỳ
Đây là phần quan trọng nhất trong thiết kế của tôi tại MBT. Khi pa lăng mang tải 2 tấn di chuyển ra đầu dầm công xôn, nó tạo ra một momen lực cực lớn muốn “nhấc” cầu trục ra khỏi đường ray.
- Cơ chế đối ứng: Hệ thống sử dụng 2 cụm bánh tỳ hoạt động ngược chiều nhau. Gối tỳ trong đóng vai trò là điểm tựa chịu lực nén, trong khi gối tỳ ngoài (tỳ dưới) đóng vai trò là điểm chặn chống lật.
- Triệt tiêu momen: Khi có tải, lực được truyền qua dầm chính về dầm biên. Lúc này, gối tỳ trên sẽ ép chặt vào ray, đồng thời gối tỳ dưới sẽ tỳ ngược vào gờ ray hoặc dầm đỡ để triệt tiêu hoàn toàn momen lật, đảm bảo dầm công xôn luôn giữ phương nằm ngang tuyệt đối.
Chuyển động nâng/hạ (Trục đứng)
Chu trình này chuyển hóa điện năng thành lực kéo lớn để thực hiện việc nâng hạ hàng hóa:
- Tiếp nhận lệnh: Khi nhấn nút, bộ khởi động từ đóng mạch, điều khiển động cơ quay theo hướng nâng/hạ.
- Tăng truyền lực: Động cơ qua hộp giảm tốc làm tăng mô-men xoắn, truyền lực đến tang trống.
- Thực thi & Chốt chặn: Tang trống cuốn/nhả cáp để nhấc hàng. Hệ thống phanh điện từ tự động hãm chặt ngay khi buông nút, đảm bảo hàng không bị trôi tải.
Chuyển động di chuyển xe con (Phương ngang)
Để đưa vật nặng đi hết chiều rộng tầm với, cụm xe con (pa lăng) sẽ chạy trên đỉnh dầm công xôn:
- Vận hành: Động cơ xe con nhận điện năng, qua hộp giảm tốc truyền lực đến bánh xe.
- Đảo chiều: Việc đảo pha cho phép xe con chạy tiến hoặc lùi dọc theo dầm vươn. Phanh điện từ giúp dừng đúng vị trí, tránh va chạm hành trình.
Chuyển động di chuyển cầu trục (Phương dọc)
Đây là bước vận chuyển hàng hóa dọc theo chiều dài nhà xưởng thông qua dầm biên:
- Hệ thống điều khiển: Khởi động từ (có thể tích hợp biến tần) cấp điện cho động cơ dầm biên.
- Chuyển động tịnh tiến: Bánh xe dầm biên ma sát với ray dọc nhà xưởng, đẩy toàn bộ hệ thống di chuyển. Tại MBT, tôi căn chỉnh để dầm chạy êm, không bị xô lệch hay văng ray dù chỉ có một dầm biên.
- Hãm dừng: Phanh điện từ hoạt động đồng bộ để dừng cầu trục an toàn tại vị trí yêu cầu trên hành trình 55m của xưởng.
Nguyên lý hoạt động cầu trục áp tường 2 tấn
Bảng thông số kỹ thuật cầu trục áp tường 2 tấn
Để bạn đọc hiểu rõ hơn về các thông số kỹ thuật của cầu trục áp tường 2 tấn, tôi sẽ lấy trường hợp điển hình từ dự án MBT.
Bảng thông số kỹ thuật chi tiết
Bảng thông số cầu trục áp tường 2 tấn này được xây dựng trên thông số hoạt động của pa lăng model SM2-H6-MH của hãng Sungdo (Hàn Quốc), kết hợp với hệ khung dầm công xôn do Tuấn Cầu Trục sản xuất.
|
STT |
Hạng mục |
Thông số chi tiết |
|
1 |
Thiết bị chính (Palang) | Palang cáp điện Sungdo – Hàn Quốc (Mới 100%) |
| Model | SM2-H6-MH | |
| Tải trọng nâng | 2 Tấn | |
| Chiều cao nâng | 6 m | |
| Vận tốc nâng hạ | 8.4 m/phút (Một cấp tốc độ) | |
| Vận tốc di chuyển xe con | 20 m/phút | |
| Sợi cáp | 2 x 10mm² | |
|
2 |
Kết cấu thép | Dầm công xôn thép tấm tổ hợp |
| Tầm với (Khẩu độ) | 5 mét (Tính từ cột đến đỉnh dầm) | |
| Chiều dài đường chạy | 55 mét dọc nhà xưởng | |
| Hệ ray di chuyển | Ray vuông 30×40 chuyên dụng cho áp tường | |
|
3 |
Hệ thống dẫn động | Động cơ Dongyang – Hàn Quốc |
| Cơ cấu di chuyển | Di chuyển dọc nhà xưởng qua hệ bánh xe tỳ | |
|
4 |
Hệ thống điện | Đồng bộ an toàn |
| Điện dọc (55m) | Ray điện an toàn 3P-50A | |
| Điện ngang (cho Palang) | Hệ cấp điện sâu đo máng C | |
|
5 |
Kiểm định an toàn | Cấp phép bởi cơ quan có thẩm quyền (Bên A cấp tải) |
Lưu ý: Bảng thông số kỹ thuật trên chỉ mang tính tham khảo. Tùy thuộc đặc thù nhà xưởng, đặc điểm hàng hóa cũng như nhu cầu cụ thể, tôi luôn tính toán phương án phù hợp nhất cho từng đơn vị.
Phân tích sâu về cấu hình kỹ thuật cầu trục áp tường 2 tấn tại MBT
Khi nhìn vào bảng thông số trên, bạn đọc nên đặc biệt chú ý các thông tin chính như sau:
- Về thiết bị nâng hạ (pa lăng): Tôi chọn dòng Sungdo SM2-H6-MH vì đây là dòng Palang nổi tiếng về hiệu quả hoạt động và độ bền của Hàn Quốc.
- Về kết cấu dầm vươn: Tầm với 5 mét là một con số tương đối lớn đối với cầu trục áp tường. Để triệt tiêu độ võng, tôi đã sử dụng thép tấm tổ hợp với các gân tăng cứng bên trong.
- Về hệ thống ray chạy 55 mét: Với chiều dài chạy dọc nhà xưởng lên tới 55 mét, tôi yêu cầu sử dụng ray vuông 30×40. Việc lắp đặt ray này đòi hỏi sự chính xác tuyệt đối về độ song song và cao độ trên suốt chiều dài 55m để tránh hiện tượng gặm ray hoặc kẹt bánh tỳ chống lật.
- Hệ thống dẫn động Dongyang: Động cơ Dongyang có đặc tính khởi động êm, giúp cầu trục áp tường di chuyển dọc 55m nhà xưởng mượt mà, không gây rung động ảnh hưởng đến các cột thép của nhà máy MBT.
PHẦN 3: ƯU, NHƯỢC ĐIỂM VÀ TÍNH NĂNG THỰC CHIẾN QUA GẦN 3 NĂM VẬN HÀNH
Ưu điểm và tính năng chuyên dụng của cầu trục áp tường
Tại Công ty CP Thiết bị điện MBT, cầu trục áp tường 2 tấn không chỉ đáp ứng nhu cầu nâng hạ thông thường mà còn đóng vai trò mắt xích quan trọng trong dây chuyền sản xuất máy biến thế, thiết bị máy đột dập. Điều này được khẳng định qua ưu điểm rõ rệt của thiết bị này:
Tối ưu khả năng tiếp cận sát tường:
Với thiết kế đặc thù bám dọc vách cột, cầu trục có khả năng di chuyển tịnh tiến sát mép tường – khu vực mà các loại cầu trục dầm đôi thường khó tiếp cận. Điều này giúp việc lấy phôi thép từ kho bãi sát vách và hạ vỏ máy chính xác vào bàn máy đột dập trở nên dễ dàng, an toàn tuyệt đối.
Độ tỉ mỉ trong lắp ráp:
Việc nâng hạ các chi tiết bên trong máy biến thế đòi hỏi sự nhẹ nhàng và chính xác đến từng milimet. Nhờ tích hợp biến tần cho Palang Sungdo, công nhân tại MBT có thể điều khiển tốc độ cực thấp, giúp việc đặt các cuộn dây hay lắp ráp lõi từ vào vỏ máy diễn ra mượt mà, tránh tối đa va đập gây hỏng hóc thiết bị điện nhạy cảm.
Giải phóng hoàn toàn không gian mặt bằng:
Khác với cầu trục quay cần cột đỡ chiếm diện tích sàn, cầu trục áp tường bám hoàn toàn vào hệ cột nhà xưởng có sẵn. Điều này giúp lối đi bên dưới luôn thông thoáng, tạo điều kiện cho xe nâng di chuyển hoặc bố trí thêm các kệ chứa vật tư ngay dưới chân cột mà không bị vướng víu.
Tính linh hoạt và độc lập cực cao:
Đây là ưu điểm tôi tâm đắc nhất khi lắp cho MBT. Hệ thống cho phép nhiều cầu trục áp tường cùng hoạt động trên một đường ray đơn lẻ dọc vách tường. Mỗi trạm máy đột dập có thể sở hữu một bộ cầu trục riêng, giúp công nhân chủ động hoàn toàn công việc mà không phải xếp hàng chờ đợi thiết bị nâng hạ dùng chung.
Giúp hệ thống cầu trục chính hoạt đổn ổn đinh lâu dài:
Việc tách biệt nhiệm vụ (cầu trục áp tường xử lý tải nhỏ, cầu trục dầm đôi xử lý tải lớn) giúp hệ thống cầu trục 15 tấn tại MBT giảm tới 60% tần suất hoạt động không cần thiết. Điều này giúp doanh nghiệp tiết kiệm chi phí bảo trì, thay thế linh kiện cho bộ cầu trục lớn vốn có giá thành rất đắt đỏ.
Chi phí đầu tư hiệu quả:
So với việc lắp đặt một hệ thống cầu trục dầm đơn chạy dọc toàn bộ nhà xưởng, việc sử dụng cầu trục áp tường cho các khu vực làm việc cụ thể giúp doanh nghiệp tối ưu hóa ngân sách đầu tư mà vẫn đảm bảo hiệu suất nâng hạ tại đúng điểm cần thiết.
Ưu, nhược điểm và tính năng chuyên dụng của cầu trục áp tường
Nhược điểm của cầu trục áp tường
Ngoài những ưu điểm thực chiến, cầu trục áp tường 2 tấn vẫn tồn tại một số rào cản về mặt kỹ thuật và chi phí mà doanh nghiệp cần cân nhắc kỹ.
Chi phí hệ dầm đỡ rất cao do kết cấu phức tạp
Đây là nhược điểm lớn nhất về mặt kinh tế. Khác với cầu trục dầm đơn chỉ cần một hệ dầm đỡ duy nhất, cầu trục áp tường đòi hỏi phải lắp đặt tới 03 hệ dầm đỡ chạy dọc vách tường:
- Dầm chịu lực bánh tỳ trên: Chịu tải trọng nén chính của toàn bộ hệ thống.
- Dầm chịu lực bánh tỳ dưới (Chống lật): Đây là phần quan trọng nhất để triệt tiêu momen lật, giữ cho cầu trục bám chắc vào cột.
- Dầm chịu lực dầm biên: Đảm bảo dẫn hướng dọc cho toàn bộ thiết bị.
Việc phải lắp đặt đồng thời 3 hệ dầm dọc trên cao đòi hỏi khối lượng thép tấm gấp nhiều lần và yêu cầu độ chính xác trong gia công cơ khí cực kỳ khắt khe. Chỉ cần một trong ba hệ dầm bị lệch tâm, cầu trục sẽ bị bó kẹt và không thể vận hành.
Giới hạn về khẩu độ (Tầm với) và Tải trọng
Cầu trục áp tường không phải là thiết bị phù hợp để nâng hàng quá nặng hoặc vươn quá xa:
- Tầm với (Khẩu độ): Thông thường chỉ nên làm từ 5m đổ lại. Khi khẩu độ vượt quá con số này, cánh tay đòn lớn sẽ tạo ra momen xoắn cực đại lên hệ cột nhà xưởng.
- Tải trọng: Phổ biến nhất là dưới 5 tấn. Với các mức tải lớn hơn, việc tính toán kết cấu dầm áp tường và gia cường cột xưởng trở nên cực kỳ phức tạp và tốn kém, đôi khi chi phí gia cường còn đắt hơn cả tiền mua cầu trục.
Yêu cầu khắt khe về lắp đặt và kết cấu nhà xưởng
Không phải nhà xưởng nào cũng đủ điều kiện để lắp đặt loại cầu trục này.
- Chịu tải của cột: Hệ cột thép hoặc cột bê tông của nhà xưởng phải được thiết kế để chịu được lực xoắn dọc trục. Với những nhà xưởng khung tiền chế loại nhẹ, việc lắp đặt cầu trục áp tường thường đòi hỏi phải gia cố thêm rất nhiều bản mã và hệ giằng vách.
- Kỹ thuật lắp đặt: Việc căn chỉnh 3 tầng dầm sao cho song song tuyệt đối trên suốt chiều dài (như hệ 55m tại MBT) tốn rất nhiều thời gian và đòi hỏi đội ngũ thợ có tay nghề rất cao cùng thiết bị đo đạc laser chuyên dụng.
Góc nhìn chuyên gia: Nếu bạn cần nâng tải trọng lớn trên 5 tấn hoặc tầm với rộng hơn 6m, tôi khuyên bạn nên chuyển sang phương án cầu trục dầm đơn hoặc dầm đôi để tối ưu chi phí và đảm bảo an toàn kết cấu bền vững hơn.
Khi nào nên dùng cầu trục áp tường?
Từ kinh nghiệm thực tế 15 năm trong ngành cơ cấu nâng hạ, tôi thường tư vấn khách hàng lựa chọn giải pháp này trong các trường hợp:
Nhà xưởng đã trang bị cầu trục lớn (từ 10 – 50 tấn):
Khi bạn cần một thiết bị hoạt động ở tầm thấp để hỗ trợ các trạm làm việc cục bộ. Cầu trục áp tường sẽ giải quyết các mã hàng nhỏ, tránh xung đột hành trình và thời gian chờ đợi cầu trục chính ở trên cao.
Diện tích sàn sản xuất cực kỳ hạn chế:
Đây là lựa chọn số 1 khi doanh nghiệp không muốn lắp thêm cột đỡ sàn (như cầu trục quay) hoặc cột độc lập (như cầu trục dầm đơn). Việc tận dụng vách cột có sẵn giúp giải phóng hoàn toàn không gian mặt bằng cho xe nâng di chuyển và lối đi chung.
Dây chuyền sản xuất bố trí dọc theo vách xưởng:
Phù hợp tuyệt đối cho các nguyên công như: hàn vỏ máy, cắt phôi, đột dập hoặc lắp ráp chi tiết nhỏ được sắp xếp chạy dài theo tường nhà xưởng.
Tăng năng suất tại các “điểm mù” kỹ thuật:
Tại các vị trí có không gian sử dụng nhỏ, sát vách cột mà hệ thống cầu trục lớn phía trên không thể tiếp cận do vướng dầm đỡ hoặc giới hạn xe con, cầu trục áp tường chính là “cánh tay nối dài” hoàn hảo.
Tần suất vận hành cao tại một vị trí cố định:
Với các trạm làm việc đòi hỏi nâng hạ liên tục trong phạm vi hẹp (như máy đột dập tại MBT), việc dùng cầu trục áp tường riêng biệt giúp duy trì nhịp sản xuất nhanh, liên tục mà không làm ảnh hưởng đến tiến độ chung của toàn nhà máy.
Khi nào nên dùng cầu trục áp tường?
Ứng dụng thực tế của cầu trục áp tường 2 tấn
Giải pháp mà tôi triển khai tại Công ty Cp Thiết bị điện MBT hoàn toàn có thể áp dụng rộng rãi cho nhiều lĩnh vực công nghiệp khác.
Ngành cơ khí chế tạo
Đặc thù ngành này cần nâng hạ linh kiện máy móc, khuôn mẫu với tần suất cao. Một số doanh nghiệp điển hình có thể ứng dụng sản phẩm:
- Công ty TNHH Cơ khí xây dựng Đức HuyL Mã số thuế: 0700869099; Địa chỉ: Thôn Phú Thứ, Xã Tiên Hiệp, Thành phố Phủ Lý, Tỉnh Hà Nam.
- Công ty TNHH Dịch vụ xây dựng cơ khí LV: Mã số thuế: 0202285090; Địa chỉ: Số 6A3/155 đường Phương Lưu, Phường Đông Hải 1, Quận Hải An, Thành phố Hải Phòng.
Ngành nhôm, thép
Cầu trục áp tường giúp di chuyển các thanh nhôm, tấm thép từ giá kệ ra khu vực cắt hoặc sơn phủ một cách nhanh chóng. Các đơn vị sau rất phù hợp để lắp đặt:
- Công ty TNHH Kết cấu thép Trọng Phát: Mã số thuế: 4601603345; Địa chỉ: Tổ 3, Phường Tân Thành, Thành phố Thái Nguyên, Tỉnh Thái Nguyên.
- Công ty TNHH Thương mại sắt thép Tâm Toàn: Mã số thuế: 0801437867; Địa chỉ: Xóm 2, Thôn Bãi Mạc, Xã Thượng Quận, Thị xã Kinh Môn, Tỉnh Hải Dương.
Ngành tự động hóa
Trong các xưởng lắp ráp robot, tủ điện hay linh kiện điện tử, yêu cầu về không gian sạch và thông thoáng là tiên quyết. Các doanh nghiệp tiêu biểu nên cân nhắc:
- Công ty TNHH Cơ khí và tự động hóa Mtech: Mã số thuế: 0901179031; Địa chỉ: Xóm 5, Xã Đông Kết, Huyện Khoái Châu, Tỉnh Hưng Yên.
- Công ty TNHH Giải pháp số hóa và tự động hóa Hvdna: Mã số thuế: 0801382061; Địa chỉ: Số 5, khu 19, quốc lộ 5A, Thị trấn Lai Cách, Huyện Cẩm Giàng, Tỉnh Hải Dương.
PHẦN 4: QUY TRÌNH TRIỂN KHAI VÀ LƯU Ý KỸ THUẬT TỪ TUẤN CẦU TRỤC
Quy trình khảo sát, lắp đặt cầu trục áp tường 2 tấn
Tại dự án MBT, tôi tuân thủ nghiêm ngặt các bước sau để đảm bảo tính an toàn, chính xác và tiến độ:
- Khảo sát và tính toán kết cấu: Trực tiếp kiểm tra khả năng chịu xoắn của cột thép I; tư vấn gia cường bản mã dày để liên kết vững chắc hệ dầm đỡ vào thân cột.
- Thiết kế chi tiết: Lên bản vẽ tổng thể, tính toán ứng suất dầm công xôn và sơ đồ cụm bánh tỳ chống lật, đảm bảo thiết bị khớp hoàn toàn với vị trí máy đột dập.
- Chế tạo dầm tại xưởng: Sử dụng thép tấm cắt CNC và công nghệ hàn robot (hàn dưới lớp thuốc) để dầm chính đạt độ bền cao, không biến dạng nhiệt và thẩm mỹ.
- Vận chuyển chuyên dụng: Sử dụng xe tải quá khổ chuyên dụng để đưa kết cấu cồng kềnh từ xưởng về Đan Phượng, chằng buộc bằng xích có đệm lót bảo vệ lớp sơn.
- Lắp đặt hệ ray 55m: Dùng máy kinh vĩ và laser cân chỉnh 2 tầng ray vuông; khống chế sai số song song dưới 2mm để triệt tiêu hiện tượng gặm ray.
- Lắp dựng và hiệu chỉnh: Dùng cẩu đưa thiết bị lên cao, căn chỉnh các cụm gối tỳ ôm khít ray nhưng vẫn đảm bảo di chuyển dọc trơn tru, không bó kẹt.
Quy trình khảo sát, lắp đặt cầu trục áp tường 2 tấn tại MBT
Hướng dẫn vận hành, bảo trì cầu trục áp tường 2 tấn
Tại dự án MBT, sau khi hoàn thiện việc lắp đặt, kiểm định, tôi đã trực tiếp bàn giao công nghệ cho bộ phận kỹ thuật chuyên biệt của nhà máy. Việc có một đội ngũ am hiểu kỹ thuật tiếp quản giúp hệ thống từ năm 2023 đến nay luôn trong tình trạng hoàn hảo.
Dưới đây là tóm tắt quy trình tôi đã hướng dẫn kỹ thuật viên MBT:
Vận hành an toàn theo tiêu chuẩn chuyên gia
Bộ phận kỹ thuật MBT được tôi hướng dẫn cách giám sát công nhân vận hành để đảm bảo thiết bị không bị sử dụng sai mục đích.
- Kiểm tra đầu ca: Thử không tải để xác nhận phanh và giới hạn hành trình.
- Kiểm soát nâng hạ: Tuyệt đối không nâng lệch tâm hoặc kéo lê vật để bảo vệ cụm bánh tỳ khỏi momen xoắn.
- Thao tác điều khiển: Bấm nút dứt khoát, tận dụng biến tần để tránh sốc nhiệt và rung lắc động cơ.
Công tác bảo trì chuyên biệt định kỳ
Tôi đã bàn giao lịch trình bảo trì chi tiết để đội ngũ kỹ thuật nhà máy chủ động thực hiện, đảm bảo sản xuất không bị gián đoạn.
- Hàng tháng: Kiểm tra độ mòn cáp thép và siết lại bu lông liên kết ray vào cột.
- Hàng quý: Tra mỡ cụm bánh tỳ, dầm biên và cân chỉnh khe hở má phanh Pa lăng.
- Hàng năm: Phối hợp đo đạc lại độ thẳng đường ray 55m và kiểm tra toàn bộ hệ thống điện điều khiển.
PHẦN 5: BÁO GIÁ VÀ GIẢI ĐÁP THẮC MẮC CẦU TRỤC ÁP TƯỜNG 2 TẤN (FAQ)
Giá cầu trục áp tường 2 tấn bao nhiêu?
Nhiều khách hàng thường so sánh giá giữa các loại cơ cấu nâng hạ khác nhau. Thực tế, chi phí đầu tư cho một bộ cầu trục áp tường thường tương đương với chi phí lắp đặt cầu trục quay cùng tải trọng. Tuy nhiên, điểm khác biệt lớn nhất khiến dòng áp tường có tổng mức đầu tư cao hơn nằm ở hệ thống dầm đỡ chạy dọc nhà xưởng.
Phân tích các yếu tố cấu thành giá
Để có một bảng giá chính xác như dự án MBT, tôi thường căn cứ vào 4 yếu tố then chốt sau:
- Thiết bị pa lăng: Xuất xứ (Trung Quốc, Hàn Quốc, Nhật Bản) quyết định 30-40% giá trị hợp đồng. Tại MBT, Pa lăng Sungdo Hàn Quốc là lựa chọn tối ưu về chi phí và độ bền.
- Hệ thống 03 tầng dầm đỡ: Đây là chi phí đặc thù và lớn nhất. Cầu trục áp tường cần tới 3 hệ dầm dọc (cho bánh tỳ trên, bánh tỳ dưới chống lật và dầm biên) với độ chính xác cơ khí cực cao.
- Thông số kỹ thuật: Tầm vươn dầm công xôn (3m – 5m) và chiều dài đường chạy (như hệ 55m tại MBT) tỷ lệ thuận với khối lượng thép và vật tư điện cần sử dụng.
- Biến động thị trường: Giá thép tấm và tỷ giá ngoại tệ nhập khẩu thiết bị có thể làm đơn giá chênh lệch 5-10% tùy thời điểm thi công.
- Vận chuyển và lắp đặt: Chi phí này phụ thuộc vào độ cồng kềnh của dầm (hàng siêu trường) và địa hình lắp đặt thực tế tại nhà xưởng của bạn.
- Thiết bị bổ sung & An toàn: Việc tích hợp thêm biến tần (giúp chạy êm, chống rung lắc), bộ báo quá tải điện tử hoặc giới hạn hành trình đa cấp sẽ làm tăng chi phí ban đầu nhưng đảm bảo an toàn tuyệt đối.
Báo giá tham khảo cầu trục áp tường 2 tấn
Dựa trên cấu hình thực tế tại Công ty Cp Thiết bị điện MBT, tôi xin đưa ra khoảng giá tham khảo để bạn dễ dàng dự trù ngân sách cho hệ thống cầu trục áp tường 2 tấn:
Tổng mức đầu tư dự kiến: Dao động từ 180.000.000 VNĐ đến 280.000.000 VNĐ.
Khoảng giá này đã bao gồm thiết bị palang Sungdo Hàn Quốc, kết cấu thép dầm vươn, hệ thống 3 tầng dầm đỡ chạy dọc, ray chạy, hệ điện và chi phí lắp đặt, kiểm định trọn gói.
Lưu ý: Giá thực tế có thể thay đổi tùy thuộc thông số kỹ thuật chi tiết, biến động thị trường và yêu cầu lắp đặt đặc thù của từng nhà xưởng. Để có bảng báo giá chi tiết từng hãy liên hệ trực tiếp với tôi (Tuấn Cầu Trục).
Giá cầu trục áp tường 2 tấn bao nhiêu?
Giải đáp thắc mắc chuyên ngành (FAQ) về cầu trục áp tường 2 tấn
Trên kinh nghiệm thực tế, tôi xin giải đáp các thắc mắc chuyên ngành về cầu trục áp tường 2 tấn dưới góc độ kỹ thuật thực chiến, dựa trên thông tin thực tế từ dự án MBT:
Câu 1: Cột thép nhà xưởng cũ có lắp được cầu trục áp tường 2 tấn không?
Trả lời:
Hoàn toàn có thể, nhưng bắt buộc phải qua bước khảo sát và tính toán lại khả năng chịu momen xoắn của cột. Nếu cột hiện hữu không đủ khả năng chịu lực lật, tôi sẽ tư vấn giải pháp gia cường bằng bản mã thép dày hoặc bổ sung hệ giằng để đảm bảo an toàn tuyệt đối trước khi lắp đặt dầm đỡ.
Câu 2: Tại sao cầu trục áp tường lại cần tới 3 tầng dầm đỡ?
Trả lời:
Khác với cầu trục thông thường chỉ chịu lực nén thẳng đứng, cầu trục áp tường phải chịu momen lật cực lớn. Hệ 3 tầng dầm bao gồm: dầm chịu lực nén cho bánh tỳ trên, dầm chịu lực tỳ cho bánh tỳ dưới (chống lật) và dầm đỡ cho bánh xe dầm biên di chuyển. Thiếu bất kỳ tầng nào, hệ thống sẽ bị vặn và cực kỳ nguy hiểm.
Câu 3: Khẩu độ của cầu trục áp tường ra sao?
Trả lời:
Khẩu độ của loại này tính từ tâm ray dọc đến điểm cuối của dầm công xôn. Thông thường, tầm với hiệu quả và an toàn nhất nằm trong khoảng từ 3m đến 5m. Nếu vươn quá dài, momen lật sẽ tăng theo cấp số nhân, đòi hỏi kết cấu dầm đỡ và hệ cột phải cực kỳ đồ sộ, dẫn đến chi phí đầu tư không còn tối ưu.
Câu 4: Cầu trục áp tường có lắp được trên tường bê tông không hay chỉ dành riêng cho cột thép?
Trả lời:
Thiết bị này hoàn toàn lắp được trên cả cột bê tông lẫn cột thép. Tuy nhiên, với tường/cột bê tông, tôi phải sử dụng hệ bu lông neo xuyên cột hoặc bu lông hóa chất chuyên dụng để liên kết dầm đỡ ray, đảm bảo điểm tựa bám tường chắc chắn như liên kết hàn trên cột thép.
Câu 5: Liên kết giữa cầu trục áp tường 2 tấn và kết cấu nhà xưởng được tính như thế nào?
Trả lời:
Liên kết này thực hiện gián tiếp thông qua cụm gối tỳ (bánh tỳ). Toàn bộ tải trọng và momen lật từ dầm chính được truyền qua dầm biên, sau đó thông qua các bánh tỳ trên và dưới để ép vào hệ dầm đỡ gắn trên cột xưởng. Đây là liên kết động, cho phép cầu trục di chuyển dọc nhà xưởng mà vẫn bám chặt vào kết cấu vách.
Giải đáp thắc mắc chuyên ngành (FAQ) về cầu trục áp tường 2 tấn
PHẦN 6: ĐƠN VỊ TƯ VẤN, LẮP ĐẶT CẦU TRỤC ÁP TƯỜNG 2 TẤN CHUYÊN DỤNG
Tuấn Cầu Trục – chuyên tư vấn, lắp đặt cầu trục áp tường 2 tấn
Với hơn 15 năm kinh nghiệm trực tiếp tư vấn, lắp đặt tại các công trường từ Bắc vào Nam, tôi – Tuấn Cầu Trục – tự hào là người đồng hành cùng hàng trăm dự án. Thành công từ dự án cầu trục áp tường 2 tấn tại nhà máy MBT là minh chứng điển hình cho chất lượng và dịch vụ tại Tuấn Cầu Trục.
Tại sao nên tin tưởng giải pháp từ Tuấn Cầu Trục?
Với Tuấn Cầu Trục, mỗi sản phẩm bàn giao tới khách hàng không chỉ là thiết bị cơ khí, mà là giải pháp nâng hạ được kiến tạo bằng trọn vẹn cái tâm của người làm nghề.
- Kinh nghiệm thực chiến: Trực tiếp khảo sát, lên phương án gia cường kết cấu và xử lý các ca lắp đặt khó trên hệ cột cũ hoặc không gian hẹp.
- Thiết kế tối ưu: Tính toán tỉ mỉ hệ 3 tầng dầm đỡ và cụm gối tỳ chống lật, đảm bảo thiết bị vận hành êm ái, không rung lắc ở tầm vươn tối đa.
- Cam kết chất lượng: Chỉ sử dụng thiết bị Palang chính hãng (Sungdo, Hitachi,…) kết hợp hệ thống biến tần giúp bảo vệ động cơ và tăng năng suất lao động.
- Hỗ trợ trọn đời: Tôi không chỉ bán thiết bị, tôi cung cấp giải pháp vận hành an toàn và quy trình bảo trì chuyên nghiệp cho đội ngũ kỹ thuật của bạn.
Nếu doanh nghiệp của bạn đang cần một hệ thống cầu trục áp tường chuẩn kỹ thuật như tại MBT, hãy liên hệ trực tiếp với tôi để nhận tư vấn và bản vẽ sơ bộ hoàn toàn miễn phí.
Tuấn Cầu Trục – chuyên tư vấn, lắp đặt cầu trục áp tường 2 tấn
Kết luận:
Hơn 2 năm vận hành thực tế tại MBT, cầu trục áp tường 2 tấn vẫn hoạt động bền bỉ, chưa phát sinh bất kỳ lỗi nào. Đây chính là câu trả lời chính xác nhất cho việc tính toán đúng, thi công chuẩn ngay từ đầu. Với tôi, sự ổn định của thiết bị tại nhà máy chính là thước đo đơn giản và hiệu quả nhất cho giá trị thương hiệu Tuấn Cầu Trục.
Nếu bạn đang cần tư vấn một giải pháp cầu trục áp tường 2 tấn chuyên nghiệp, tận tâm, đừng ngại ngần liên hệ với tôi:
TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY
🌐 Website: https://tuancautruc.com/
Hotline: 09 686 55 438
📺 Youtube: https://www.youtube.com/@tuancautruc
👍Facebook: https://www.facebook.com/tuancautruc
Linkedin: https://www.linkedin.com/in/tuancautruc1980
Blogspot: https://tuancautrucdl.blogspot.com/
Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.
Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.
