Thi Công Và Lắp Đặt Cầu Trục 5 Tấn Đơn Tại Bát Xát, Lào Cai

Việc lựa chọn phương án thi công phù hợp đóng vai trò quan trọng đối với hiệu quả vận hành của hệ thống cầu trục trong nhà xưởng. Tại dự án ở Bát Xát (Lào Cai), Tuấn Cầu Trục đã triển khai thi công và lắp đặt cầu trục 5 tấn đơn với kết cấu gọn, đáp ứng nhu cầu nâng hạ vật tư trong không gian làm việc có khẩu độ ngắn và hành trình dài. Dưới đây là thông tin chi tiết về cấu hình thiết bị và quy trình triển khai thực tế.

Giới thiệu về Công ty Cổ phần Bateco Việt Nam

Trước khi triển khai phương án thi công, đội ngũ kỹ thuật Tuấn Cầu Trục đã khảo sát hiện trạng nhà xưởng, quy trình sản xuất và nhu cầu nâng hạ của doanh nghiệp. Việc đánh giá đặc điểm vận hành ngay từ đầu giúp xác định tải trọng, hành trình, phương án cấp điện và cấu hình cầu trục phù hợp với điều kiện sử dụng thực tế, đồng thời tạo thuận lợi cho công tác vận hành và bảo trì sau này.

Thông tin doanh nghiệp

Công ty Cổ phần Bateco Việt Nam được thành lập vào năm 2012, hoạt động trong lĩnh vực cung cấp hóa chất công nghiệp, thiết bị xử lý nước, thiết bị kỹ thuật và các dịch vụ kỹ thuật liên quan. Bên cạnh đó, doanh nghiệp còn tham gia đầu tư phát triển khu công nghiệp, nông lâm nghiệp và các dự án năng lượng. Với phạm vi hoạt động đa ngành, Bateco thường xuyên thực hiện việc tiếp nhận, lưu trữ và luân chuyển vật tư, thiết bị trong khu vực sản xuất, đòi hỏi hệ thống nâng hạ có khả năng làm việc ổn định và phù hợp với đặc điểm của nhà xưởng.

Đối với dự án tại Bát Xát, Lào Cai, yêu cầu không chỉ dừng lại ở việc nâng hạ tải trọng 5 tấn mà còn cần đảm bảo khả năng di chuyển hàng hóa liên tục trên toàn bộ khu vực làm việc. Đồng thời, thiết bị nâng hạ còn cần phù hợp với mặt bằng và quy trình sản xuất của doanh nghiệp.

Nhu cầu lắp đặt cầu trục tại dự án

Qua quá trình khảo sát, đội ngũ kỹ thuật xác định khu vực lắp đặt có chiều dài đường chạy 45m, trong khi khẩu độ dầm chính 6,8 m. Với điều kiện này, phương án sử dụng cầu trục dầm đơn 5 tấn được đánh giá phù hợp về cả kết cấu và khả năng khai thác. Hệ thống sử dụng pa lăng điện CD5-H12 để đáp ứng nhu cầu nâng hạ, kết hợp hệ điện ngang bằng cáp dẹt máng C nhằm cấp nguồn linh hoạt cho pa lăng trong suốt hành trình di chuyển. Đối với chuyển động dọc của cầu trục, ray điện an toàn 3P-50A được lựa chọn để đảm bảo cấp điện liên tục và thuận tiện trong quá trình kiểm tra, bảo dưỡng.

Việc đồng bộ giữa kết cấu cơ khí, thiết bị nâng và hệ thống cấp điện giúp cầu trục phù hợp với không gian nhà xưởng hiện hữu, đồng thời đáp ứng yêu cầu vận chuyển vật tư và thiết bị phục vụ hoạt động sản xuất của doanh nghiệp.

Công ty cổ phần Bateco Việt Nam

Thông tin dự án thi công và lắp đặt cầu trục 5 tấn đơn

Mỗi dự án cầu trục đều được đội ngũ kỹ thuật của Tuấn Cầu Trục thiết kế dựa trên điều kiện vận hành và nhu cầu nâng hạ của doanh nghiệp. Sau quá trình khảo sát tại nhà xưởng của Công ty Cổ phần Bateco Việt Nam, đội ngũ kỹ thuật đã lựa chọn cấu hình cầu trục dầm đơn 5 tấn với các thông số phù hợp về khẩu độ, hành trình và hệ thống cấp điện.

Việc đồng bộ giữa kết cấu cơ khí và thiết bị điện không chỉ đáp ứng yêu cầu nâng hạ hiện tại mà còn tạo thuận lợi cho công tác vận hành, kiểm tra và bảo trì trong quá trình sử dụng.

Nhận định của Tuấn Cầu Trục: Với tải trọng nâng 5 tấn, khẩu độ dầm chính 6,8 m và hành trình 45 m, phương án sử dụng cầu trục dầm đơn kết hợp pa lăng điện CD5-H12 là lựa chọn phù hợp cho nhu cầu vận chuyển vật tư trong nhà xưởng. Bên cạnh đó, việc kết hợp hệ điện ngang bằng cáp dẹt máng C và hệ điện dọc bằng ray điện an toàn 3P-50A giúp hệ thống cấp điện đồng bộ, thuận tiện cho quá trình vận hành và bảo trì khi khai thác lâu dài.

Cấu hình thiết bị nâng hạ được lựa chọn cho dự án

Sau khi khảo sát điều kiện nhà xưởng và nhu cầu nâng hạ của Công ty Cổ phần Bateco Việt Nam, đội ngũ kỹ thuật đã lựa chọn cấu hình cầu trục theo hướng đồng bộ giữa kết cấu cơ khí, thiết bị nâng và hệ thống cấp điện. Mỗi hạng mục đều được cân nhắc dựa trên tải trọng làm việc, hành trình di chuyển và khả năng bảo trì trong quá trình vận hành.

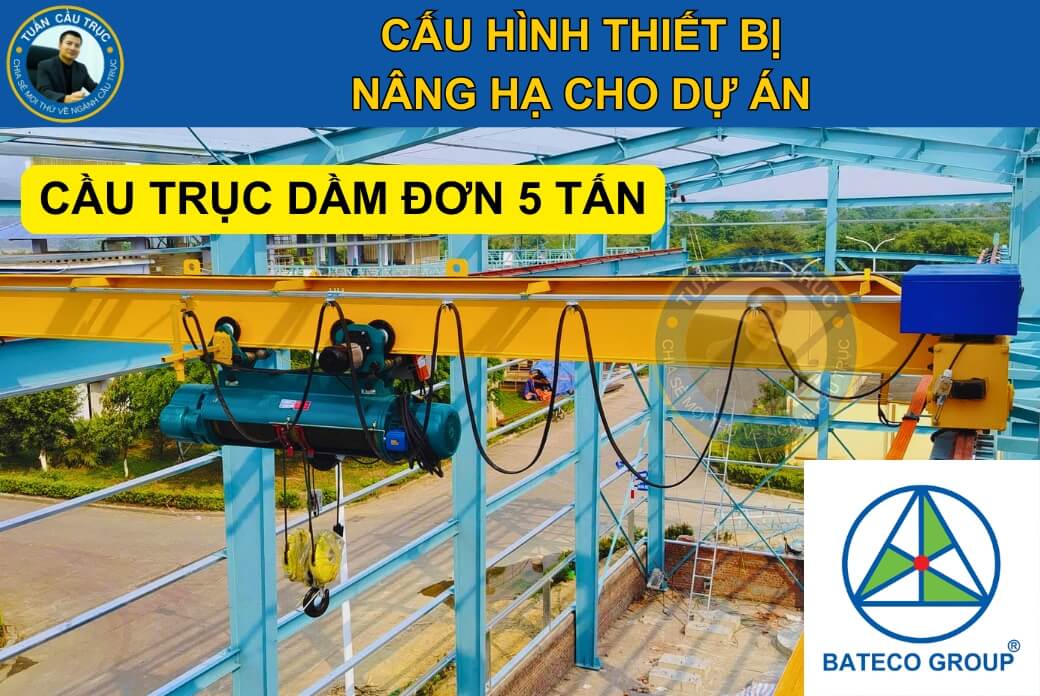

Cấu hình thiết bị nâng hạ cho dự án

Bộ cầu trục dầm đơn 5 tấn

Dự án sử dụng bộ cầu trục dầm đơn có tải trọng nâng 5 tấn, phù hợp với nhu cầu vận chuyển vật tư và thiết bị trong nhà xưởng. Với khẩu độ dầm chính 6,8 m, kết cấu dầm đơn đáp ứng yêu cầu chịu tải đồng thời giúp giảm khối lượng kết cấu so với cầu trục dầm đôi. Đây là phương án thường được lựa chọn cho các nhà xưởng có tải trọng trung bình và không yêu cầu không gian đặt xe con quá lớn.

Pa lăng điện CD5-H12

Thiết bị nâng được lựa chọn là pa lăng điện CD5-H12 của Trung Quốc, có tải trọng 5 tấn và chiều cao nâng 12 m. Mẫu pa lăng này đáp ứng nhu cầu nâng hạ của dự án, đồng thời có kết cấu phổ biến trên thị trường nên việc bảo dưỡng và thay thế linh kiện trong quá trình sử dụng cũng thuận tiện hơn.

Hệ điện ngang cáp dẹt máng C

Đối với hệ điện ngang, dự án sử dụng cáp dẹt kết hợp máng C để cấp nguồn cho pa lăng trong suốt hành trình di chuyển trên dầm chính. Giải pháp này giúp cáp được dẫn hướng ổn định, hạn chế tình trạng xoắn hoặc va chạm trong quá trình vận hành, đồng thời thuận tiện khi kiểm tra và thay thế nếu cần.

Hệ điện dọc ray điện an toàn 3P-50A

Nguồn điện cấp cho cầu trục được truyền qua ray điện an toàn 3P-50A. Với hành trình di chuyển 45m, phương án này giúp cấp điện liên tục cho toàn bộ hệ thống. Đồng thời, hệ điện này có kết cấu gọn, dễ mở rộng hoặc bảo trì khi nhà xưởng có nhu cầu thay đổi dây chuyền sản xuất.

Dầm biên 2,5 m và bánh xe D250 rời răng

Cụm dầm biên dài 2,5m kết hợp bánh xe D250 kiểu rời răng được lựa chọn để phù hợp với kết cấu đường chạy và tải trọng của cầu trục. Thiết kế bánh xe rời răng cho phép thay thế riêng từng chi tiết khi bị mòn, giúp giảm thời gian bảo trì và chi phí sửa chữa so với việc thay cả cụm bánh xe.

Với đặc điểm nhà xưởng của Công ty Cổ phần Bateco Việt Nam, cấu hình cầu trục dầm đơn 5 tấn là phương án phù hợp giữa yêu cầu nâng hạ và hiệu quả khai thác. Sự kết hợp giữa pa lăng CD5-H12, hệ điện ngang cáp dẹt máng C và ray điện an toàn 3P-50A tạo nên một hệ thống đồng bộ, đáp ứng nhu cầu vận chuyển vật tư trên hành trình 45 m.

Đồng thời, việc sử dụng các thiết bị phổ biến trên thị trường cũng giúp doanh nghiệp thuận lợi hơn trong công tác bảo trì, thay thế linh kiện và duy trì hoạt động sản xuất lâu dài.

Quy trình thi công và lắp đặt cầu trục 5 tấn đơn

Quá trình thi công và lắp đặt cầu trục 5 tấn đơn được đội ngũ kỹ thuật Tuấn Cầu Trục triển khai theo từng giai đoạn, từ khảo sát hiện trạng đến chạy thử và nghiệm thu. Mỗi hạng mục đều được thực hiện theo trình tự nhằm đảm bảo độ chính xác của kết cấu, sự đồng bộ giữa các thiết bị và khả năng vận hành của toàn bộ hệ thống sau khi đưa vào sử dụng.

Quy trình thi công và lắp đặt cầu trục 5 tấn đơn

Khảo sát hiện trạng và chuẩn bị phương án lắp đặt

Trước khi thi công, đội ngũ kỹ thuật của chúng tôi sẽ tiến hành khảo sát nhà xưởng, kiểm tra kích thước thực tế, cao độ lắp đặt và kết cấu dầm đỡ. Các thông số này được đối chiếu với bản vẽ thiết kế để xác định phương án lắp đặt phù hợp, đồng thời chuẩn bị thiết bị nâng và các dụng cụ phục vụ quá trình thi công.

Lắp đặt kết cấu cơ khí

Sau khi hoàn tất công tác chuẩn bị, quá trình lắp đặt được thực hiện từ dầm biên, cụm bánh xe đến dầm chính. Trong từng bước, đội ngũ kỹ thuật của Tuấn Cầu Trục sẽ kiểm tra độ đồng tâm, cao độ và khoảng cách giữa các bánh xe nhằm đảm bảo cầu trục di chuyển ổn định trên toàn bộ hành trình 45 m. Tiếp theo, pa lăng điện CD5-H12 được lắp lên dầm chính và căn chỉnh để cơ cấu nâng hoạt động đúng thiết kế.

Thi công hệ thống cấp điện và đấu nối điều khiển

Hệ thống cấp điện được triển khai đồng bộ với kết cấu cơ khí. Ray điện an toàn 3P-50A được lắp dọc theo đường chạy của cầu trục, trong khi hệ điện ngang sử dụng cáp dẹt kết hợp máng C để cấp nguồn cho pa lăng. Sau khi hoàn thành lắp đặt, toàn bộ thiết bị được đấu nối với tủ điện điều khiển, kiểm tra cách điện, nguồn cấp và các cơ cấu bảo vệ trước khi đưa vào chạy thử.

Chạy thử, hiệu chỉnh và nghiệm thu

Trước khi bàn giao, hệ thống được chạy thử ở chế độ không tải để kiểm tra khả năng di chuyển của cầu trục, pa lăng và hệ thống cấp điện. Sau đó, thiết bị tiếp tục được vận hành với tải thử nhằm đánh giá hoạt động của cơ cấu nâng, cơ cấu di chuyển và các thiết bị an toàn. Khi các thông số đáp ứng yêu cầu kỹ thuật, dự án được nghiệm thu và bàn giao cho doanh nghiệp đưa vào khai thác.

Đối với các dự án cầu trục dầm đơn, chất lượng lắp đặt không chỉ phụ thuộc vào thiết bị mà còn nằm ở quá trình căn chỉnh kết cấu và đồng bộ hệ thống cấp điện. Việc kiểm tra cao độ đường chạy, cân chỉnh dầm chính, dầm biên và chạy thử theo từng giai đoạn được đội ngũ Tuấn Cầu Trục theo sát. Điều này giúp phát hiện sớm các sai lệch được, từ đó giảm thời gian hiệu chỉnh sau khi đưa hệ thống vào vận hành.

Phân tích cấu hình và những điểm kỹ thuật nổi bật của dự án

Từ kết quả khảo sát hiện trạng và yêu cầu vận hành của Công ty Cổ phần Bateco Việt Nam, Tuấn Cầu Trục đã lựa chọn cấu hình cầu trục dựa trên nhiều yếu tố như tải trọng nâng, hành trình di chuyển, kết cấu nhà xưởng và khả năng bảo trì sau này. Dưới đây là những điểm kỹ thuật đáng chú ý trong quá trình thiết kế và thi công hệ thống.

Phân tích cấu hình và đặc điểm kỹ thuật nổi bật

Cấu hình cầu trục dầm đơn phù hợp với điều kiện vận hành

Với tải trọng nâng 5 tấn, khẩu độ dầm chính 6,8 m và hành trình làm việc 45m, phương án cầu trục dầm đơn đáp ứng tốt nhu cầu nâng hạ của doanh nghiệp mà không cần sử dụng kết cấu dầm đôi. Việc lựa chọn đúng loại cầu trục giúp tối ưu không gian lắp đặt, đồng thời phù hợp với quy mô và đặc điểm vận chuyển vật tư trong nhà xưởng.

Hệ thống cấp điện được thiết kế theo từng cơ cấu chuyển động

Dự án sử dụng hai phương án cấp điện riêng biệt cho từng chuyển động của cầu trục. Hệ điện dọc sử dụng ray điện an toàn 3P-50A để cấp nguồn cho toàn bộ cầu trục trên hành trình 45m, trong khi hệ điện ngang dùng cáp dẹt kết hợp máng C để cấp điện cho pa lăng di chuyển trên dầm chính. Cách bố trí này giúp hệ thống hoạt động đồng bộ, thuận tiện trong công tác kiểm tra, bảo trì và thay thế từng hạng mục khi cần.

Lựa chọn bánh xe D250 rời răng thuận tiện cho bảo trì

Cụm dầm biên được trang bị bánh xe D250 kiểu rời răng, phù hợp với tải trọng và kết cấu của hệ thống. So với bánh xe liền răng, thiết kế rời răng cho phép thay thế từng chi tiết khi bị mài mòn, giúp giảm thời gian dừng thiết bị và hạn chế chi phí sửa chữa trong quá trình khai thác.

Kiểm soát độ đồng tâm trong quá trình lắp đặt

Một trong những yêu cầu quan trọng khi lắp đặt cầu trục là căn chỉnh chính xác giữa dầm chính, dầm biên, cụm bánh xe và pa lăng điện. Đội ngũ kỹ thuật của Tuấn Cầu Trục thực hiện kiểm tra cao độ, khoảng cách và độ đồng tâm ở từng công đoạn nhằm hạn chế hiện tượng chạy lệch, phân bố tải không đều hoặc tăng mài mòn trên các cơ cấu chuyển động. Đây cũng là bước ảnh hưởng trực tiếp đến khả năng vận hành ổn định của hệ thống sau khi đưa vào sử dụng.

Từ góc độ kỹ thuật, Tuấn Cầu Trục nhận thấy cấu hình được lựa chọn cho dự án có sự cân đối giữa nhu cầu nâng hạ, kết cấu nhà xưởng và khả năng bảo trì trong quá trình khai thác. Việc kết hợp cầu trục dầm đơn 5 tấn với pa lăng CD5-H12, hệ điện ray 3P-50A, cáp dẹt máng C và cụm bánh xe D250 rời răng tạo nên một hệ thống đồng bộ, phù hợp với điều kiện vận hành thực tế tại nhà máy. Bên cạnh đó, quá trình căn chỉnh chính xác các cụm thiết bị trong thi công cũng góp phần giúp cầu trục vận hành ổn định và thuận lợi cho công tác bảo dưỡng định kỳ.

Hình ảnh thi công và lắp đặt cầu trục 5 tấn đơn tại Công ty Cổ phần Bateco Việt Nam

Những hình ảnh dưới đây được ghi nhận trong quá trình thi công và sau khi hoàn thành dự án tại Công ty Cổ phần Bateco Việt Nam, Bát Xát, Lào Cai. Đây là tư liệu thực tế phản ánh các hạng mục lắp đặt, từ kết cấu cơ khí đến hệ thống cấp điện và giai đoạn chạy thử trước khi nghiệm thu. Thông qua các hình ảnh này, doanh nghiệp có thể hình dung rõ hơn về quy trình triển khai cũng như cấu hình cầu trục dầm đơn 5 tấn được đưa vào sử dụng.

• Hình 5. Toàn cảnh cầu trục dầm đơn 5 tấn sau khi hoàn thành lắp đặt.
• Hình 6. Quá trình lắp dựng dầm chính và căn chỉnh kết cấu cầu trục.
• Hình 7. Lắp đặt pa lăng điện CD5-H12 trên dầm chính.
• Hình 8. Thi công hệ thống ray điện an toàn 3P-50A dọc theo đường chạy cầu trục.
• Hình 9. Lắp đặt hệ điện ngang bằng cáp dẹt và máng C.
• Hình 10. Chạy thử hệ thống trước khi nghiệm thu và bàn giao cho khách hàng.

Ghi nhận từ hiện trường: Sau khi hoàn thành lắp đặt và hiệu chỉnh, hệ thống được vận hành thử ở cả chế độ không tải và có tải để kiểm tra khả năng nâng hạ, di chuyển dọc, di chuyển ngang và hoạt động của hệ thống cấp điện. Các hạng mục đều được kiểm tra trước khi nghiệm thu và bàn giao cho Công ty Cổ phần Bateco Việt Nam đưa vào sử dụng.

Tuấn Cầu Trục – Đồng hành cùng doanh nghiệp trong các dự án cầu trục

Một hệ thống cầu trục vận hành ổn định bắt đầu từ việc lựa chọn đúng giải pháp. Với nhiều năm kinh nghiệm trong lĩnh vực thiết kế, chế tạo và thi công cầu trục, Tuấn Cầu Trục đã đồng hành cùng nhiều doanh nghiệp trên cả nước trong các dự án lắp đặt cầu trục dầm đơn, cầu trục dầm đôi, cổng trục và hệ thống nâng hạ phục vụ sản xuất. Mỗi dự án đều được triển khai dựa trên khảo sát thực tế, từ đó đề xuất cấu hình phù hợp với tải trọng, không gian nhà xưởng và yêu cầu vận hành của từng doanh nghiệp.

Tuấn Cầu Trục – Đồng hành cùng doanh nghiệp (Ảnh kinh doanh)

Dịch vụ Tuấn Cầu Trục cung cấp

Đội ngũ kỹ thuật trực tiếp thực hiện các hạng mục theo quy trình đồng bộ, giúp doanh nghiệp tiết kiệm thời gian triển khai và đảm bảo chất lượng thi công.

• Khảo sát hiện trạng nhà xưởng và đánh giá nhu cầu nâng hạ.
• Tư vấn cấu hình cầu trục phù hợp với tải trọng, khẩu độ và điều kiện vận hành.
• Thiết kế, chế tạo kết cấu thép theo yêu cầu của từng dự án.
• Thi công lắp đặt cầu trục và đấu nối hệ thống điện.
• Chạy thử, hiệu chỉnh, nghiệm thu và hướng dẫn vận hành.
• Bảo trì, sửa chữa và cải tạo hệ thống cầu trục theo nhu cầu sử dụng.

Thiết bị và phụ kiện cầu trục

Bên cạnh dịch vụ thi công, Tuấn Cầu Trục còn cung cấp đa dạng thiết bị và phụ kiện, giúp doanh nghiệp dễ dàng lựa chọn giải pháp đồng bộ cho hệ thống nâng hạ.

• Pa lăng điện.
• Ray điện an toàn.
• Cáp dẹt và hệ máng C.
• Tủ điện điều khiển cầu trục.
• Bánh xe cầu trục, động cơ và hộp giảm tốc.
• Tay bấm điều khiển, biến tần và các phụ kiện cầu trục khác.

Việc cung cấp đồng thời dịch vụ kỹ thuật và thiết bị giúp doanh nghiệp thuận tiện hơn trong quá trình đầu tư, bảo trì, thay thế hoặc mở rộng hệ thống khi nhu cầu sản xuất thay đổi.

Bạn đang tìm giải pháp lắp đặt cầu trục cho nhà xưởng?

Nếu doanh nghiệp của bạn đang có kế hoạch đầu tư cầu trục hoặc cần cải tạo, nâng cấp hệ thống hiện có, hãy liên hệ Tuấn Cầu Trục để được đội ngũ kỹ thuật khảo sát trực tiếp, tư vấn cấu hình phù hợp và xây dựng phương án thi công theo điều kiện thực tế của nhà xưởng. Chúng tôi luôn sẵn sàng đồng hành từ khâu lên ý tưởng, triển khai lắp đặt đến bảo trì sau bàn giao, giúp doanh nghiệp lựa chọn giải pháp nâng hạ phù hợp với nhu cầu sản xuất và tối ưu hiệu quả đầu tư.

Kết luận

Dự án thi công và lắp đặt cầu trục 5 tấn đơn tại Công ty Cổ phần Bateco Việt Nam, Bát Xát, Lào Cai là minh chứng cho tầm quan trọng của việc lựa chọn cấu hình phù hợp với điều kiện vận hành thực tế của nhà xưởng. Từ khâu khảo sát, lựa chọn thiết bị đến thi công và chạy thử, mỗi hạng mục đều được triển khai đồng bộ nhằm đảm bảo hệ thống vận hành ổn định, đáp ứng nhu cầu nâng hạ và thuận tiện cho công tác kiểm tra, bảo trì trong quá trình sử dụng.

Với kinh nghiệm triển khai nhiều dự án cầu trục suốt hơn 17 năm qua, Tuấn Cầu Trục không chỉ cung cấp thiết bị mà còn đồng hành cùng doanh nghiệp trong việc tư vấn giải pháp, thiết kế và thi công hệ thống nâng hạ phù hợp với từng yêu cầu sản xuất. Nếu doanh nghiệp của bạn đang có nhu cầu lắp đặt cầu trục dầm đơn, cầu trục dầm đôi hoặc cải tạo hệ thống cầu trục hiện có, hãy liên hệ với Tuấn Cầu Trục để được đội ngũ kỹ thuật khảo sát, tư vấn và đề xuất phương án phù hợp với điều kiện vận hành thực tế của nhà xưởng.
