Lắp Đặt Cầu Trục Dầm Đơn 5 Tấn Công Ty Dulico

Tháng 06/2026, Tuấn Cầu Trục vinh dự được Công ty TNHH Sản Xuất và Thương Mại Dulico tin tưởng lựa chọn cung cấp, lắp đặt hệ thống cầu trục dầm đơn 5 tấn tại nhà xưởng sản xuất đặt tại Khu công nghiệp Quang Minh, Hà Nội. Đây là một trong những dự án tiêu biểu mà Tuấn Cầu Trục đã triển khai trọn gói trong thời gian gần đây, từ khảo sát, tư vấn cấu hình cho đến thi công, nghiệm thu bàn giao theo đúng tiêu chuẩn kỹ thuật hiện hành.

Thông tin tổng quan dự án

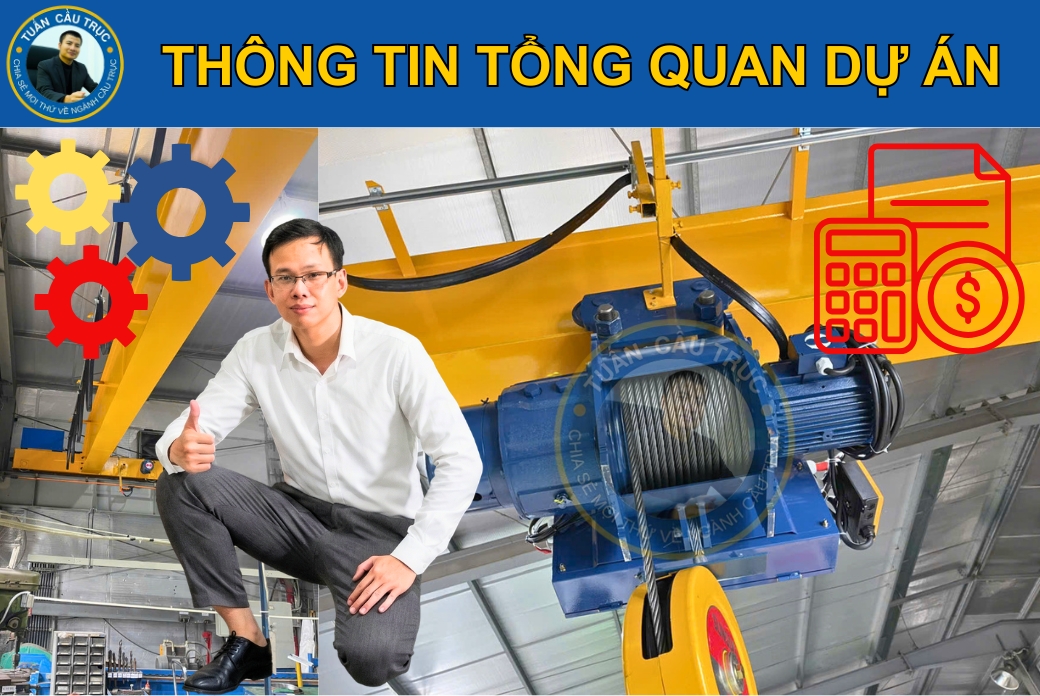

Thông tin tổng quan dự án

Dưới đây, Tuấn Cầu Trục khái quát toàn bộ thông tin tổng thể của dự án cầu trục dầm đơn 5 tấn tại Dulico:

Dự án được triển khai nhằm phục vụ hoạt động sản xuất trên mặt bằng xưởng của công ty TNHH Sản xuất và Thương mại Dulico, đáp ứng nhu cầu nâng hạ, di chuyển hàng hóa, vật tư trong quá trình vận hành nhà máy.

Đôi nét về chủ đầu tư – Công ty Dulico

Công ty TNHH Sản xuất và Thương mại Dulico là doanh nghiệp có bề dày phát triển từ năm 1991, hoạt động chuyên sâu trong lĩnh vực đúc cán đồng và hợp kim đồng dạng cuộn, dải, lá, cùng các dịch vụ gia công cơ khí chính xác như đột dập, tiện CNC trên nhiều loại vật liệu (đồng, thép, inox…). Ngoài nhà máy 1 đặt tại Cụm công nghiệp Từ Liêm, Dulico còn sở hữu nhà máy 2 tại Khu công nghiệp Quang Minh, Hà Nội – chính là nơi triển khai dự án cầu trục lần này cùng văn phòng đại diện tại TP. Hồ Chí Minh.

Với hệ thống quản lý chất lượng đạt tiêu chuẩn ISO và ROHS, Dulico hiện là đối tác cung ứng đồng, hợp kim đồng và linh kiện gia công chính xác cho nhiều doanh nghiệp sản xuất lớn trong và ngoài nước. Đặc thù dây chuyền đúc cán và gia công cơ khí của Dulico thường xuyên phát sinh nhu cầu di chuyển các cuộn đồng, hợp kim, phôi kim loại có khối lượng lớn giữa các công đoạn sản xuất.

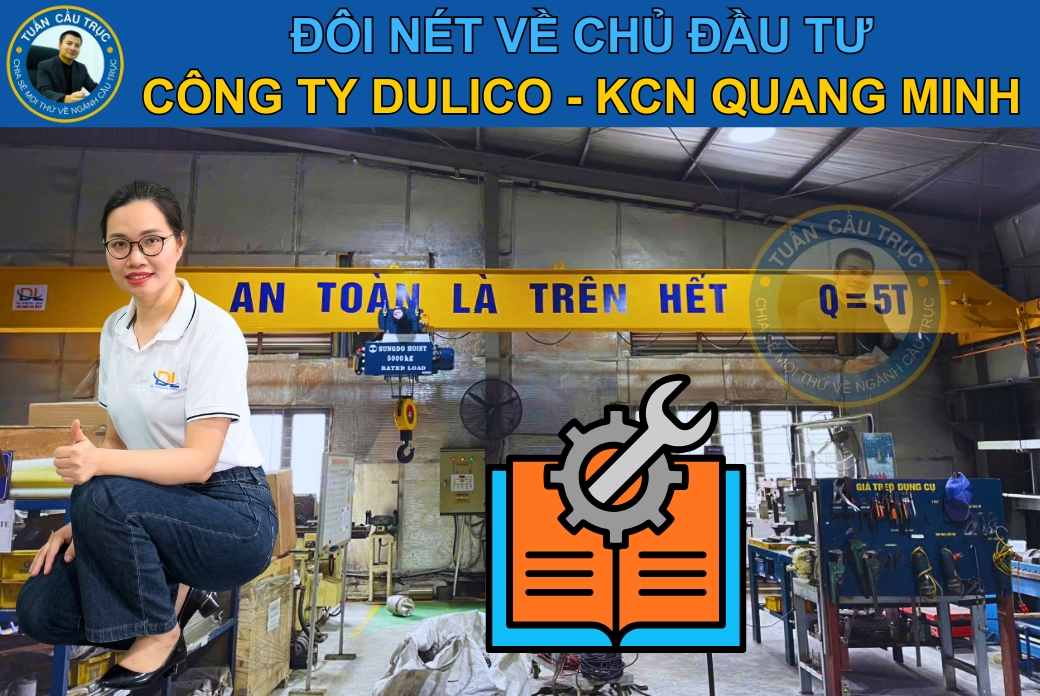

Đôi nét về chủ đầu tư – Công ty Dulico

Nhu cầu thực tế và bài toán kỹ thuật đặt ra

Với đặc thù sản xuất như trên, Công ty Dulico có nhu cầu trang bị một hệ thống cầu trục có khả năng nâng hạ ổn định, phục vụ việc di chuyển các cuộn đồng, hợp kim đồng và phôi kim loại phục vụ dây chuyền đúc cán, gia công cơ khí tại nhà máy 2. Đồng thời, Dulico cũng đặt nguyện vọng triển khai giải pháp nâng hạ đảm bảo tối ưu chi phí đầu tư mà vẫn đạt các tiêu chuẩn an toàn kỹ thuật theo quy định.

Với đặc thù mặt bằng nhà xưởng và yêu cầu tải trọng nâng ở mức trung bình, tôi cùng đội ngũ kỹ thuật đã trực tiếp khảo sát, đo đạc khẩu độ thực tế và tư vấn phương án cầu trục dầm đơn 5 tấn, khẩu độ 13,5 mét làm giải pháp phù hợp nhất. Hệ thống này vừa đảm bảo hiệu quả nâng hạ, vừa tối ưu về mặt chi phí kết cấu so với phương án dầm đôi.

Đặc thù nguyên vật liệu đồng và hợp kim đồng có tỷ trọng rất lớn, hàng hóa thường đóng theo cuộn hoặc thanh kim loại nặng đòi hỏi thiết bị cẩu lắp phải có:

• Tải trọng nâng an toàn 5 tấn vận hành bền bỉ với tần suất cao.
• Độ di chuyển mượt mà, triệt tiêu rung lắc để đảm bảo an toàn tuyệt đối cho người lao động và tránh va đập làm móp méo, hư hỏng các sản phẩm đồng hoàn thiện.
• Kích thước kết cấu chuẩn xác, phù hợp với khẩu độ 13,5m của nhà xưởng hiện hữu.

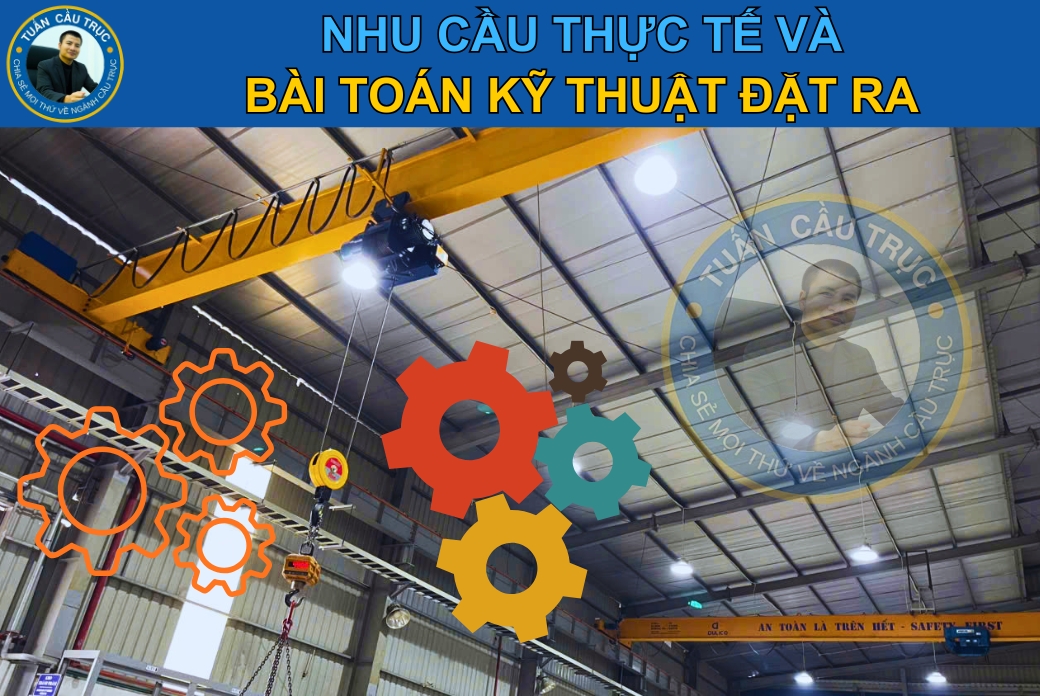

Nhu cầu thực tế và bài toán kỹ thuật đặt ra

Cấu hình kỹ thuật chi tiết cầu trục dầm đơn 5 tấn Dulico

Sau khi thống nhất chi tiết phương án triển khai cầu trục dầm đơn 5 tấn cho công ty Dulico, 2 bên ghi nhận các thông số kỹ thuật điển hình của dự án như sau:

Pa lăng 5 tấn một cấp tốc độ Sungdo (Hàn Quốc)

Hệ thống sử dụng pa lăng cáp điện dầm đơn 5 tấn (nâng hạ một cấp tốc độ), xuất xứ Sungdo – Hàn Quốc, hàng mới 100%, model SM5-H6-MH. Pa lăng có tốc độ nâng hạ 4,7 m/phút, chiều cao nâng 6 mét, tốc độ di chuyển xe con 20 m/phút, vận hành trên nguồn điện 3 pha 380V/50Hz, điện áp điều khiển an toàn 48V/110AC, thao tác thông qua hộp nút bấm cầm tay. Thiết bị được trang bị đầy đủ các giới hạn an toàn về tải trọng nâng, hành trình nâng hạ và phanh dừng đúng tiêu chuẩn.

Hệ thống biến tần và động cơ di chuyển

Cầu trục được tích hợp tủ biến tần Yaskawa điều khiển chuyển động nâng hạ và biến tần Fuji điều khiển chuyển động di chuyển, giúp quá trình vận hành êm ái, hạn chế giật cục khi tăng giảm tốc. Hai động cơ giảm tốc liền trục dùng cho chuyển động di chuyển cầu trục có xuất xứ Sungdo – Hàn Quốc, hàng mới 100%, công suất 0,75kW x 4P mỗi động cơ.

Tủ điện điều khiển và hệ thống cấp điện

Hệ thống được trang bị tủ điện điều khiển cầu trục 5 tấn sử dụng biến tần Fuji, cùng hệ cáp điện cấp nguồn cho chuyển động dọc dầm ngang, sử dụng kết hợp máng C và cáp điện dẹt. Cơ cấu cấp điện bao gồm đầy đủ máng C, nối máng C, kẹp treo máng C, con lăn treo dẫn cáp, con lăn dẫn đầu cáp và cáp mềm dẹt. Ngoài ra, hệ thống còn có cáp điện PVC mềm cấp điện động lực cho động cơ chuyển động di chuyển của cầu trục.

Kết cấu thép và bánh xe di chuyển

Hệ kết cấu thép dầm đơn 5 tấn, khẩu độ 13,5 mét được chế tạo tại xưởng Tuấn Cầu Trục theo tiêu chuẩn TCVN 4244-2005 về an toàn thiết bị nâng. Dầm chính được chế tạo kiểu dầm hộp, dầm biên chế tạo kiểu hộp sử dụng bánh xe D200 xuất xứ Hàn Quốc, đảm bảo khả năng chịu tải và độ ổn định trong quá trình di chuyển dọc theo đường ray.

Bộ điều khiển từ xa

Cầu trục được trang bị bộ điều khiển từ xa model K606, thương hiệu Juuko – Đài Loan. Hệ thống này giúp người vận hành thao tác linh hoạt, chủ động quan sát quá trình nâng hạ, di chuyển hàng hóa từ nhiều vị trí khác nhau trong xưởng.

Công tác kiểm định và an toàn thiết bị nâng

Trước khi đưa vào sử dụng, hệ thống cầu trục dầm đơn 5 tấn được thực hiện đầy đủ thủ tục kiểm định cấp phép hoạt động theo quy định của cơ quan chức năng. Đây là bước bắt buộc đối với thiết bị nâng có yêu cầu nghiêm ngặt về an toàn lao động, nhằm đảm bảo cầu trục vận hành ổn định, an toàn cho người lao động và tài sản trong suốt quá trình sử dụng tại nhà máy.

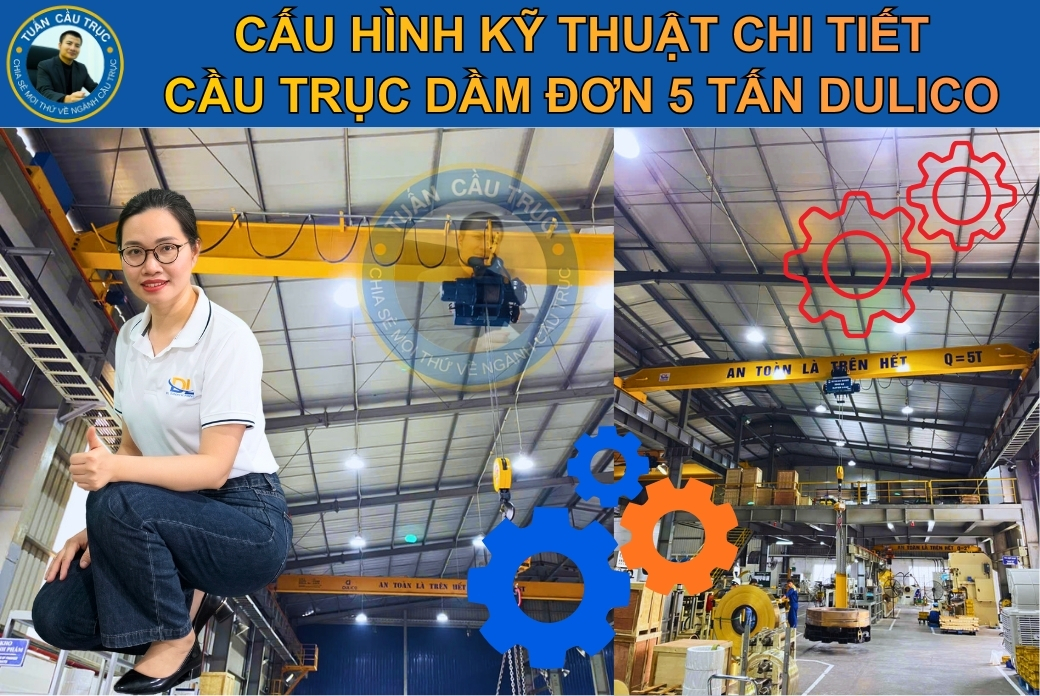

Cấu hình kỹ thuật chi tiết cầu trục dầm đơn 5 tấn Dulico

Quy trình triển khai thi công lắp đặt cầu trục dầm đơn 5 tấn tại Dulico

Dự án lắp đặt cầu trục dầm đơn 5 tấn cho Công ty Dulico được đội ngũ Tuấn Cầu Trục thực hiện theo quy trình 5 bước nghiêm ngặt, đảm bảo các tiêu chuẩn về an toàn lao động, tiến độ cam kết và chất lượng công trình:

Bước 1. Khảo sát mặt bằng & Ký kết hợp đồng

Đội ngũ kỹ sư trực tiếp đến nhà xưởng Dulico tại KCN Quang Minh để đo đạc nhà xưởng, kiểm tra kết cấu cột dầm chịu lực và xác định chính xác khẩu độ nhà xưởng là 13,5m. Dựa trên dữ liệu thực tế, hai bên thống nhất cấu hình thiết bị gồm kết cấu thép trong nước, pa lăng Sungdo, điều khiển Juuko K606, biến tần Yaskawa/Fuji và tiến hành ký kết hợp đồng thi công chính thức.

Bước 2. Gia công kết cấu thép & chuẩn bị thiết bị

Hệ dầm chính dạng hộp và dầm biên được gia công tổ hợp tại xưởng Tuấn Cầu Trục theo đúng bản vẽ thiết kế, tuân thủ nghiêm ngặt tiêu chuẩn TCVN 4244:2005. Các mối hàn chịu lực được kiểm tra kỹ lưỡng, làm sạch bề mặt và sơn phủ 3 lớp chống ăn mòn trước khi xuất xưởng.

Đồng thời, toàn bộ thiết bị nhập khẩu gồm pa lăng cáp điện Sungdo 5 tấn (Model SM5-H6-MH), cụm bánh xe D200, hệ thống biến tần, tủ điện và hệ cấp nguồn máng C cáp dẹt đều được kiểm tra tình trạng mới 100% cùng chứng nhận giấy tờ chính hãng.

Bước 3. Vận chuyển & thi công lắp đặt tại công trình

Toàn bộ dầm thép dài 13,5m và thiết bị phụ kiện được vận chuyển an toàn bằng xe chuyên dụng đến nhà xưởng Dulico. Tại công trình, đội ngũ kỹ thuật sử dụng xe cẩu tự hành để gác dầm chính, định vị hệ dầm biên lên đường ray dọc và lắp đặt pa lăng Sungdo vào cánh dưới dầm.

Sau khi hoàn tất phần cơ khí, kỹ thuật viên tiến hành thi công hệ cấp nguồn dầm ngang dạng sâu đo cáp dẹt PVC, đấu nối tủ điện điều khiển trung tâm, cài đặt biến tần Yaskawa/Fuji và tích hợp đồng bộ tay bấm điều khiển từ xa Juuko K606.

Bước 4. Chạy thử & căn chỉnh vận hành

Hệ thống được đấu nối nguồn điện 3 pha 380V để kiểm tra mạch, chiều quay động cơ và độ nhạy của điều khiển từ xa. Đội ngũ kỹ thuật cho chạy thử không tải di chuyển pa lăng và di chuyển dầm biên nhằm đánh giá độ mượt mà của hệ thống truyền động.

Tiếp theo, kỹ thuật viên sử dụng máy đo chuyên dụng kiểm tra độ song song của bánh xe dầm biên D200, đồng thời cài đặt chuẩn xác công tắc hành trình nâng hạ và giới hạn di chuyển dọc/ngang để đảm bảo an toàn tuyệt đối khi vận hành.

Bước 5. Kiểm định an toàn & bàn giao đưa vào sử dụng

Tuấn Cầu Trục phối hợp cùng Trung tâm kiểm định an toàn kỹ thuật thực hiện bài thử tải tĩnh (125% SWL – tương đương 6,25 tấn) để đo độ võng dầm chính và thử tải động (110% SWL – tương đương 5,5 tấn) nhằm đánh giá hiệu suất của phanh điện từ.

Sau khi đạt 100% tiêu chuẩn và được dán tem kiểm định, Tuấn Cầu Trục tiến hành bàn giao đầy đủ hồ sơ kỹ thuật, hướng dẫn vận hành cho đội ngũ Dulico và chính thức kích hoạt chính sách bảo hành công trình.

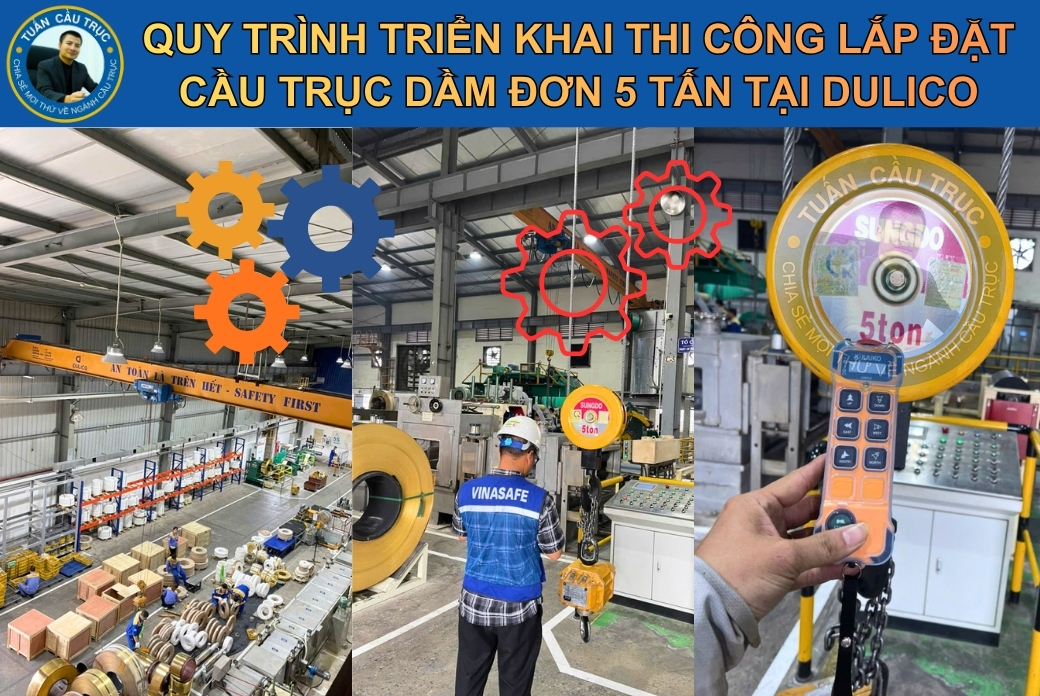

Quy trình triển khai thi công lắp đặt cầu trục dầm đơn 5 tấn tại Dulico

Kết quả và đánh giá sau bàn giao cầu trục dầm đơn 5 tấn tại Dulico

Với Tuấn Cầu Trục, mỗi công trình được bàn giao là một cột mốc trên hành trình hiện đại hóa giải pháp nâng hạ cho từng doanh nghiệp. Chúng tôi luôn nỗ lực để cá nhân hóa từng dự án, phát triển giải pháp đáp ứng nhu cầu nâng hạ và phù hợp với ngân sách đầu tư của khách hàng.

Sau khi bàn giao và đưa hệ thống cầu trục dầm đơn 5 tấn vào vận hành, Ban Lãnh đạo Công ty TNHH Sản xuất và Thương mại Dulico đánh giá cao chất lượng hoàn thiện của công trình. Cầu trục vận hành mượt mà, không bị rung giật khi khởi động, đáp ứng tiến độ cẩu dầm đúc, cuộn đồng trong nhà máy.

Tuấn Cầu Trục chân thành cảm ơn Ban Lãnh đạo Dulico đã tin tưởng lựa chọn chúng tôi làm đối tác thi công thiết bị nâng hạ. Kính chúc Dulico ngày càng khẳng định vị thế dẫn đầu trong ngành sản xuất hợp kim đồng và gia công cơ khí chính xác!

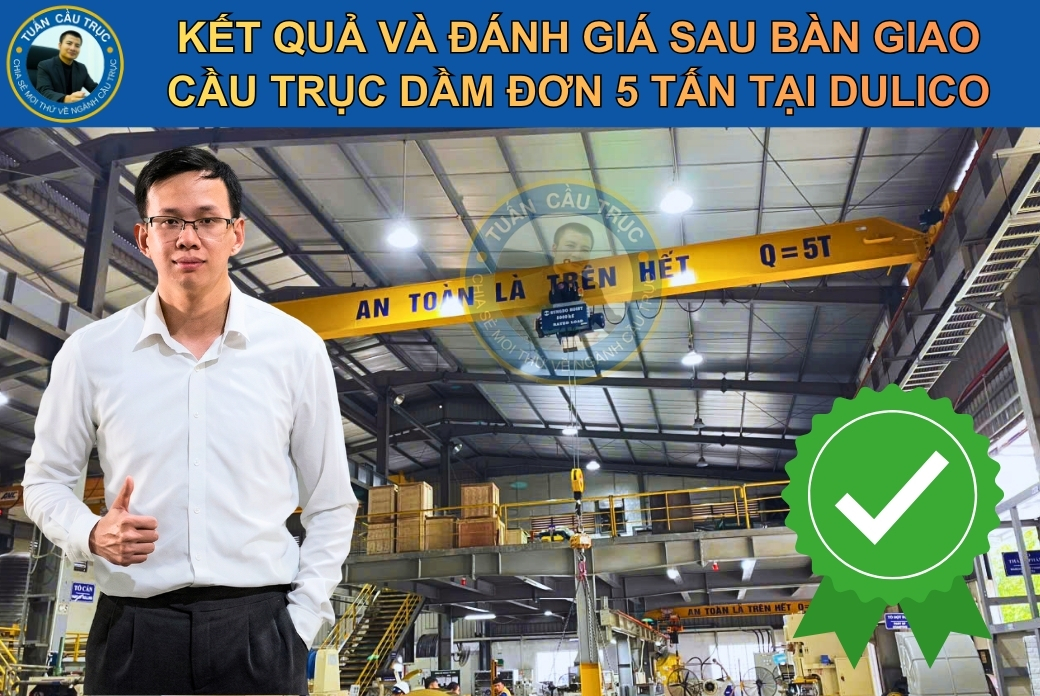

Kết quả và đánh giá sau bàn giao cầu trục dầm đơn 5 tấn tại Dulico

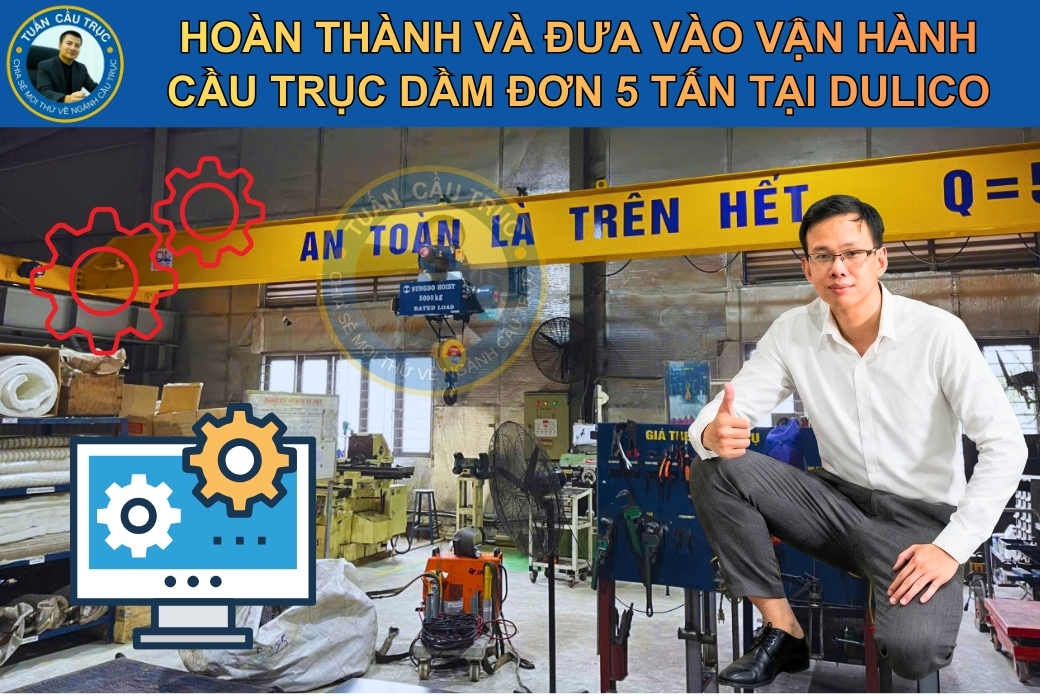

Hoàn thiện lắp đặt cầu trục dầm đơn 5 tấn công ty Dulico

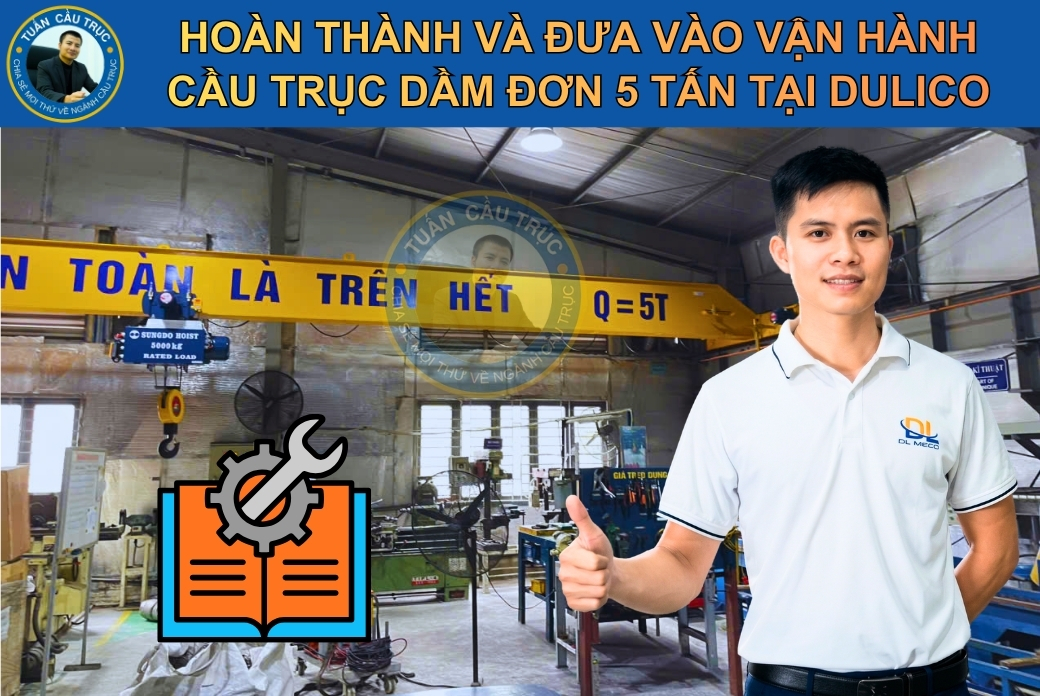

Hoàn tất công trình cầu trục 5 tấn đơn cho công ty Dulico tại KCN Quang Minh

Kết luận

Dự án lắp đặt cầu trục dầm đơn 5 tấn tại KCN Quang Minh cho Công ty Dulico là minh chứng cho quy trình làm việc chuyên nghiệp, minh bạch, khép kín của Tuấn Cầu Trục. Trên hành trình sắp tới, chúng tôi rất mong được hợp tác với Quý đơn vị, Quý nhà đầu tư để hiện thực hóa từng giải pháp nâng hạ, nâng cao hiệu suất vận hành và đảm bảo an toàn cho nhà xưởng.
