Không ít người cho rằng đĩa phanh B cầu trục chỉ là một tấm thép gắn vật liệu ma sát. Tuy nhiên, dưới góc nhìn của kỹ thuật bảo trì, mỗi chi tiết trên đĩa – từ vật liệu nền, lớp phíp, đinh tán đồng đến các lỗ tản nhiệt và chốt định vị – đều được thiết kế để đáp ứng yêu cầu làm việc trong môi trường nâng hạ liên tục. Trong bài viết này, Tuấn Cầu Trục sẽ phân tích từng đặc điểm cấu tạo của đĩa phanh B pa lăng, giúp doanh nghiệp hiểu rõ nguyên lý thiết kế, nhận biết linh kiện phù hợp và có cơ sở hơn khi thay thế phụ tùng.
Đĩa phanh B cầu trục là gì và nằm ở đâu trong cụm phanh?
Trước khi tìm hiểu vì sao đĩa phanh B cầu trục được thiết kế với lõi thép, hai mặt phíp hay các lỗ tản nhiệt, cần xác định đúng vị trí và chức năng của chi tiết này trong cụm phanh điện từ.
Định nghĩa đĩa phanh B cầu trục
Đĩa phanh B cầu trục là một chi tiết ma sát thuộc cụm phanh điện từ của động cơ nâng, có nhiệm vụ phối hợp với đĩa phanh A hoặc đĩa phanh C, đĩa sắt, đĩa Moving Core, lò xo và cuộn hút phanh để tạo lực hãm và giữ tải khi pa lăng dừng hoạt động.
Cấu tạo của đĩa gồm lõi thép chịu lực, hai mặt phíp ma sát, đinh tán đồng, các lỗ tản nhiệt và lỗ chốt định vị, được thiết kế phù hợp với từng tải trọng, cấp tốc độ và model pa lăng. Nhờ kết cấu này, đĩa phanh B pa lăng không chỉ tạo lực ma sát mà còn góp phần duy trì sự ổn định, độ chính xác và khả năng làm việc đồng bộ của toàn bộ cụm phanh trong quá trình nâng hạ.

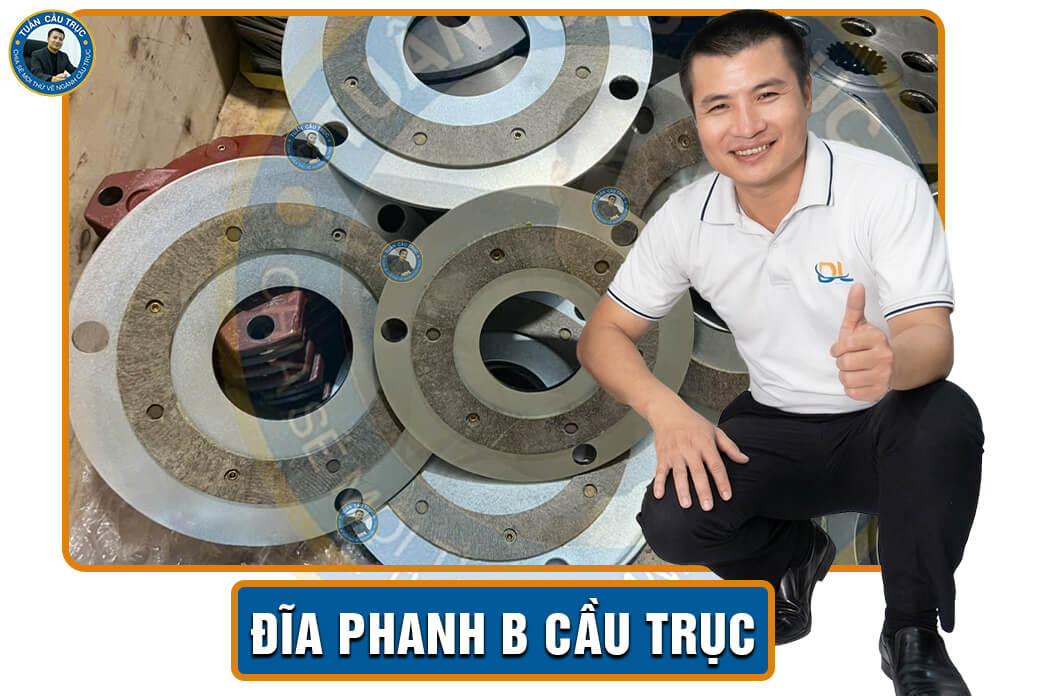

Đĩa phanh B cầu trục
Vị trí lắp đặt của đĩa phanh B pa lăng
Đĩa phanh B được lắp bên trong cụm phanh của động cơ nâng, là một trong những bề mặt ma sát chính của hệ thống phanh điện từ trên pa lăng và cầu trục. Trong quá trình làm việc, chi tiết này không hoạt động độc lập mà phối hợp với nhiều bộ phận khác để tạo lực hãm.
Các chi tiết làm việc cùng đĩa phanh B pa lăng gồm:
- Đĩa phanh A hoặc đĩa phanh C.
- Đĩa sắt.
- Đĩa Moving Core
- Lõi từ di động
- Lò xo phanh.
- Cuộn hút phanh.
Sự phối hợp đồng bộ giữa các bộ phận giúp cụm phanh đóng và nhả chính xác trong mỗi chu kỳ nâng hạ, đồng thời duy trì khả năng giữ tải khi động cơ ngừng cấp điện.
Vai trò của đĩa phanh B
Trong cụm phanh điện từ, đĩa phanh B cầu trục đảm nhiệm nhiều chức năng quan trọng liên quan đến quá trình hãm và giữ tải. Dưới đây là các vai trò quan trọng của đĩa phanh B:
- Tạo bề mặt ma sát: Hai mặt phíp của đĩa tiếp xúc với các chi tiết liên quan để tạo lực ma sát, góp phần làm giảm tốc độ quay và dừng động cơ theo yêu cầu vận hành.
- Hãm động cơ khi mất điện: Khi cuộn hút phanh ngừng hoạt động, lực ép từ lò xo sẽ tác động lên cụm phanh, đưa đĩa phanh B vào trạng thái làm việc để tạo lực hãm, giúp động cơ dừng quay trong thời gian ngắn.
- Giữ tải ổn định sau khi dừng nâng: Sau khi vật nâng đạt vị trí mong muốn, đĩa phanh B cùng các chi tiết trong cụm phanh tạo lực giữ cần thiết để duy trì tải ở trạng thái đứng yên, hạn chế hiện tượng trôi tải trong điều kiện làm việc bình thường.
Vì sao đĩa phanh B cầu trục phải sử dụng thép chịu lực?
Lõi thép là bộ phận chịu lực chính của đĩa phanh B cầu trục, đồng thời là nền tảng để liên kết lớp phíp ma sát và các chi tiết lắp ghép trong cụm phanh. Vì vậy, vật liệu chế tạo không chỉ cần có độ cứng phù hợp mà còn phải duy trì được độ ổn định khi làm việc trong điều kiện tải trọng và tần suất vận hành lớn.
Đĩa phanh B cầu trục sử dụng thép chịu lực
Vì sao không sử dụng thép thông thường?
Không phải loại thép nào cũng phù hợp để chế tạo đĩa phanh B pa lăng. Nếu sử dụng thép có độ cứng thấp hoặc khả năng chịu nhiệt không đáp ứng yêu cầu, đĩa phanh có thể nhanh chóng biến dạng sau thời gian làm việc.
Một số yêu cầu kỹ thuật quan trọng đối với lõi thép gồm:
- Chịu lực ép lớn: Trong mỗi chu kỳ hãm, đĩa phanh phải tiếp nhận lực ép liên tục từ lò xo phanh mà không làm thay đổi hình dạng ban đầu.
- Chịu nhiệt do ma sát: Quá trình phanh tạo ra nhiệt lượng đáng kể. Lõi thép cần duy trì tính ổn định để hạn chế ảnh hưởng đến lớp phíp ma sát và các chi tiết liên quan.
- Hạn chế cong vênh: Độ cứng và độ bền của vật liệu giúp đĩa giữ được hình dạng khi làm việc trong điều kiện tải trọng và nhiệt độ thay đổi liên tục.
- Giữ độ phẳng của bề mặt ma sát: Bề mặt phẳng giúp lực ép được phân bố đồng đều, tạo điều kiện để cụm phanh làm việc ổn định và giảm hiện tượng mòn cục bộ.
Điều gì xảy ra nếu đĩa phanh B bị biến dạng?
Khi lõi thép không còn duy trì được độ phẳng hoặc xuất hiện hiện tượng cong vênh, khả năng làm việc của đĩa phanh B cầu trục sẽ bị ảnh hưởng, đồng thời tác động đến toàn bộ cụm phanh.
Một số dấu hiệu thường gặp gồm:
- Mòn lệch bề mặt phíp: Lực ép không phân bố đều khiến một phần bề mặt ma sát làm việc nhiều hơn các vị trí còn lại.
- Xuất hiện rung hoặc tiếng ồn: Đĩa biến dạng làm thay đổi độ đồng tâm của cụm phanh, gây rung trong quá trình đóng và nhả phanh.
- Giảm diện tích tiếp xúc ma sát: Bề mặt không còn phẳng khiến lực hãm suy giảm, đồng thời làm tăng nhiệt cục bộ tại các vị trí tiếp xúc.
- Ảnh hưởng đến các chi tiết liên quan: Tình trạng biến dạng kéo dài có thể làm tăng mức độ hao mòn của đĩa phanh A, đĩa sắt, Moving Core và các bộ phận khác trong cụm phanh.
Từ thực tế bảo trì, Tuấn Cầu Trục khuyến nghị không nên chỉ kiểm tra lớp phíp ma sát mà cần đánh giá đồng thời tình trạng của lõi thép. Một đĩa phanh B động cơ nâng có lớp phíp còn sử dụng được nhưng lõi thép đã cong vênh vẫn có thể làm giảm hiệu quả hãm và ảnh hưởng đến khả năng vận hành của toàn bộ hệ thống phanh.
Hai mặt phíp trên đĩa phanh B có nhiệm vụ gì?
Lớp phíp ma sát là chi tiết trực tiếp tạo lực hãm trên đĩa phanh B cầu trục, đồng thời cũng là bộ phận chịu hao mòn nhiều nhất trong suốt quá trình vận hành. Thay vì chỉ dán vật liệu ma sát ở một phía, hầu hết các dòng đĩa phanh B pa lăng đều được thiết kế với hai mặt phíp nhằm tăng diện tích tiếp xúc và phân bố lực ép đồng đều trong cụm phanh.

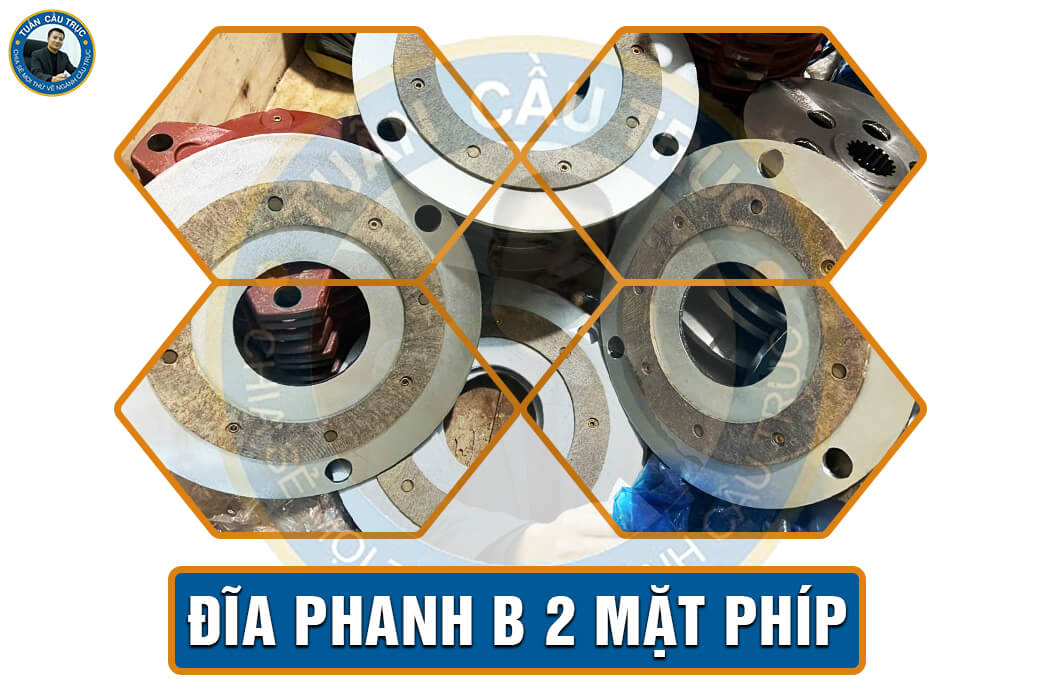

Đĩa phanh B 2 mặt phíp
Vì sao đĩa phanh B được dán phíp ở cả hai mặt?
Thiết kế hai mặt phíp không phải để tăng số lượng vật liệu ma sát mà nhằm đáp ứng yêu cầu làm việc của cụm phanh điện từ.
Những lợi ích của kết cấu này gồm:
- Tăng diện tích tiếp xúc ma sát, giúp lực hãm được tạo ra đồng đều trên cả hai phía của đĩa phanh.
- Phân bố lực ép cân bằng, hạn chế hiện tượng mòn lệch hoặc tập trung áp lực tại một điểm.
- Hỗ trợ tản nhiệt tốt hơn, giảm ảnh hưởng của nhiệt lượng sinh ra trong quá trình đóng – nhả phanh liên tục.
- Giúp cụm phanh vận hành ổn định, đặc biệt đối với các pa lăng làm việc với tần suất nâng hạ lớn.
Nhờ thiết kế này, đĩa phanh B động cơ nâng có thể duy trì hiệu quả ma sát trong nhiều chu kỳ làm việc mà vẫn đảm bảo sự đồng đều giữa các bề mặt tiếp xúc.
Phíp ma sát hoạt động như thế nào?
Khi động cơ được cấp điện, cuộn hút phanh sinh lực từ để hút lõi từ di động, làm giảm lực ép của lò xo và tách các bề mặt ma sát. Lúc này, đĩa phanh B không tạo lực hãm, động cơ có thể quay tự do để thực hiện quá trình nâng hoặc hạ tải.
Khi ngắt nguồn điện, lực từ mất đi và lò xo phanh ép các bề mặt ma sát tiếp xúc trở lại. Hai mặt phíp trên đĩa phanh B kết hợp với các chi tiết trong cụm phanh tạo lực ma sát đủ lớn để hãm động cơ và giữ tải ở vị trí mong muốn.
Chính vì liên tục tham gia vào quá trình đóng và nhả phanh, lớp phíp là bộ phận có tốc độ hao mòn nhanh hơn so với nhiều chi tiết khác trong cụm phanh.
Khi nào lớp phíp cần thay thế?
Mức độ hao mòn của lớp phíp phụ thuộc vào tải trọng nâng, tần suất vận hành, môi trường làm việc và chế độ bảo dưỡng của thiết bị. Nếu tiếp tục sử dụng khi lớp phíp đã mòn vượt giới hạn cho phép, khả năng hãm của cụm phanh sẽ giảm và có thể làm tăng mức độ hao mòn của các chi tiết liên quan.
Đinh tán đồng trên đĩa phanh B có tác dụng gì?
Quan sát đĩa phanh B cầu trục, nhiều người thường chú ý đến lớp phíp ma sát mà ít để ý đến các đinh tán đồng được bố trí đều trên bề mặt. Tuy nhiên, đây là chi tiết có vai trò quan trọng trong việc liên kết lớp phíp với lõi thép, đồng thời góp phần duy trì sự ổn định của bề mặt ma sát trong suốt quá trình vận hành.

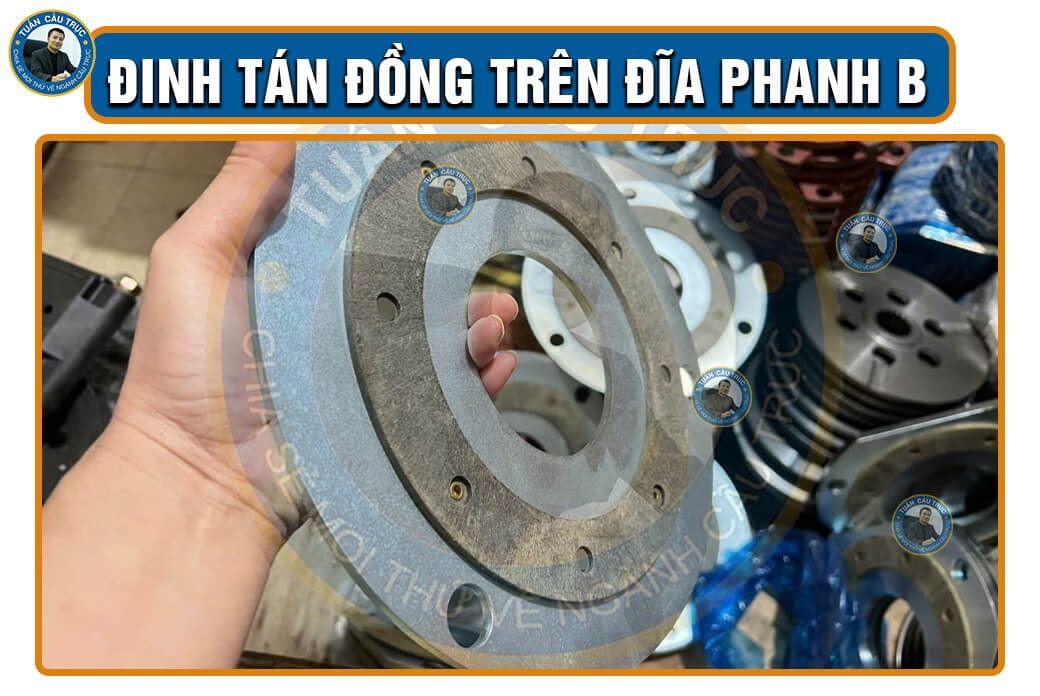

Đinh tán đồng trên đĩa phanh B
Vì sao đĩa phanh B sử dụng đinh tán đồng?
Việc lựa chọn đinh tán bằng đồng không phải ngẫu nhiên mà dựa trên các yêu cầu kỹ thuật của cụm phanh điện từ. Những ưu điểm của đinh tán đồng gồm:
- Liên kết chắc chắn giữa lớp phíp và lõi thép, giúp vật liệu ma sát không bị xê dịch trong quá trình làm việc.
- Giảm nguy cơ lỏng mối ghép, ngay cả khi cụm phanh thường xuyên đóng – nhả với tần suất lớn.
- Chịu rung và chịu va đập tốt, phù hợp với môi trường làm việc của pa lăng và cầu trục.
- Hạn chế phát sinh tiếng ồn, nhờ đặc tính của vật liệu đồng và khả năng duy trì sự ổn định của bề mặt ma sát.
- Chống ăn mòn, góp phần duy trì chất lượng liên kết trong điều kiện làm việc có bụi, độ ẩm hoặc nhiệt độ thay đổi.
Nhờ những đặc tính này, đinh tán đồng giúp đĩa phanh B động cơ nâng giữ được kết cấu ổn định trong suốt quá trình sử dụng, đồng thời hỗ trợ lớp phíp phát huy hiệu quả ma sát theo đúng thiết kế.
Đinh tán bị mòn hoặc hư hỏng gây ra những vấn đề gì?
Sau thời gian dài vận hành, đinh tán có thể bị mòn, lỏng hoặc lộ đầu khi lớp phíp ma sát đã hao mòn nhiều. Nếu không được kiểm tra và thay thế kịp thời, tình trạng này có thể ảnh hưởng đến khả năng làm việc của cụm phanh.
Một số dấu hiệu Tuấn Cầu Trục thường gặp khi đinh tán bị mòn hoặc hư hỏng gồm:
- Lớp phíp không còn được cố định chắc chắn, có nguy cơ xê dịch trong quá trình phanh.
- Xuất hiện tiếng kêu bất thường khi cụm phanh đóng hoặc nhả.
- Bề mặt ma sát mòn không đều do lực ép phân bố không đồng nhất.
- Đầu đinh tán tiếp xúc với các bề mặt ma sát, làm tăng nguy cơ làm xước hoặc hư hỏng các chi tiết liên quan.
- Gia tăng mức độ hao mòn của đĩa phanh A, đĩa sắt và các bề mặt tiếp xúc khác trong cụm phanh.
Theo khuyến nghị của Tuấn Cầu Trục, khi kiểm tra đĩa phanh B cầu trục, không nên chỉ đánh giá độ dày của lớp phíp mà cần quan sát đồng thời tình trạng của các đinh tán. Nếu đầu đinh tán đã lộ rõ, xuất hiện dấu hiệu lỏng hoặc lớp phíp không còn được liên kết chắc chắn với lõi thép, doanh nghiệp nên thay thế đĩa phanh để đảm bảo cụm phanh tiếp tục làm việc ổn định và tránh ảnh hưởng đến các chi tiết khác.
Lỗ tản nhiệt của đĩa phanh B
Khi quan sát đĩa phanh B cầu trục, nhiều người thường cho rằng các lỗ được gia công trên bề mặt chỉ nhằm giảm khối lượng của chi tiết. Thực tế, đây là một đặc điểm thiết kế đã được tính toán để đáp ứng yêu cầu làm việc của cụm phanh điện từ.
Công dụng của các lỗ tản nhiệt trên đĩa phanh B
Hỗ trợ tản nhiệt trong quá trình phanh
Mỗi lần cụm phanh đóng, bề mặt ma sát giữa lớp phíp và các chi tiết liên quan sẽ sinh ra nhiệt lượng. Nếu nhiệt không được giải phóng kịp thời, nhiệt độ tăng cao có thể làm giảm hiệu quả ma sát và ảnh hưởng đến chất lượng của vật liệu phíp.
Các lỗ trên đĩa phanh B cầu trục giúp tăng khả năng lưu thông không khí qua bề mặt đĩa, từ đó hỗ trợ quá trình tản nhiệt và hạn chế hiện tượng tích tụ nhiệt trong điều kiện làm việc liên tục.
Hạn chế tích tụ bụi ma sát
Trong quá trình đóng – nhả phanh, lớp phíp sẽ tạo ra một lượng bụi ma sát nhất định. Nếu bụi tích tụ quá nhiều trên bề mặt tiếp xúc, lực ma sát có thể không còn phân bố đồng đều.
Các lỗ trên đĩa phanh tạo thêm không gian để bụi ma sát thoát ra ngoài, góp phần giữ bề mặt tiếp xúc sạch hơn và hỗ trợ cụm phanh làm việc ổn định.
Phân bố ứng suất và duy trì độ ổn định của đĩa
Ngoài khả năng tản nhiệt, các lỗ còn góp phần phân bố ứng suất trên bề mặt đĩa khi chịu lực ép và lực ma sát trong quá trình hãm. Thiết kế này giúp:
- Giảm tập trung ứng suất tại một số vị trí trên đĩa.
- Hạn chế nguy cơ cong vênh khi làm việc ở nhiệt độ cao.
- Duy trì độ ổn định của bề mặt ma sát trong thời gian dài.
Đây cũng là một trong những lý do khiến đĩa phanh B động cơ nâng có thể làm việc ổn định trong điều kiện tải trọng và tần suất vận hành lớn.
Vì sao số lượng lỗ giữa các model không giống nhau?
Tuấn Cầu Trục phải nói rằng không có một tiêu chuẩn chung về số lượng hoặc vị trí các lỗ trên mọi đĩa phanh B cầu trục. Thiết kế này được tính toán dựa trên nhiều yếu tố kỹ thuật khác nhau, bao gồm:
- Tải trọng nâng: Pa lăng có tải trọng lớn thường yêu cầu đĩa phanh với kết cấu và khả năng tản nhiệt phù hợp hơn.
- Cấp tốc độ của động cơ: Động cơ 1 cấp và 2 cấp có đặc điểm làm việc khác nhau nên kết cấu đĩa phanh cũng có sự thay đổi.
- Mô-men phanh: Mỗi cụm phanh cần tạo ra lực hãm khác nhau, dẫn đến yêu cầu riêng về hình dạng và kết cấu của đĩa.
- Thiết kế của từng nhà sản xuất: Mỗi hãng pa lăng có tiêu chuẩn chế tạo và kết cấu cụm phanh riêng, vì vậy số lượng lỗ, đường kính lỗ và cách bố trí cũng không giống nhau.
Bằng kinh nghiệm thực tế hơn 17 năm trong ngành cầu trục, Tuấn Cầu Trục khuyến nghị khách hàng khi thay thế đĩa phanh B pa lăng không nên chỉ đối chiếu đường kính ngoài hoặc tải trọng. Người dùng cần kiểm tra đồng thời số lượng lỗ, vị trí lỗ lắp, kích thước lỗ chốt định vị và các thông số kỹ thuật khác để đảm bảo đĩa phanh tương thích với cụm phanh hiện có và vận hành đúng theo thiết kế của nhà sản xuất.
Lỗ chốt định vị trên đĩa phanh B có vai trò gì?
Bên cạnh lớp phíp, đinh tán đồng và các lỗ tản nhiệt, lỗ chốt định vị là một chi tiết nhỏ nhưng có ý nghĩa quan trọng trong kết cấu của đĩa phanh B cầu trục. Mặc dù kích thước không lớn, bộ phận này giúp đĩa phanh được lắp đúng vị trí thiết kế, đảm bảo sự đồng bộ giữa các chi tiết trong cụm phanh điện từ.

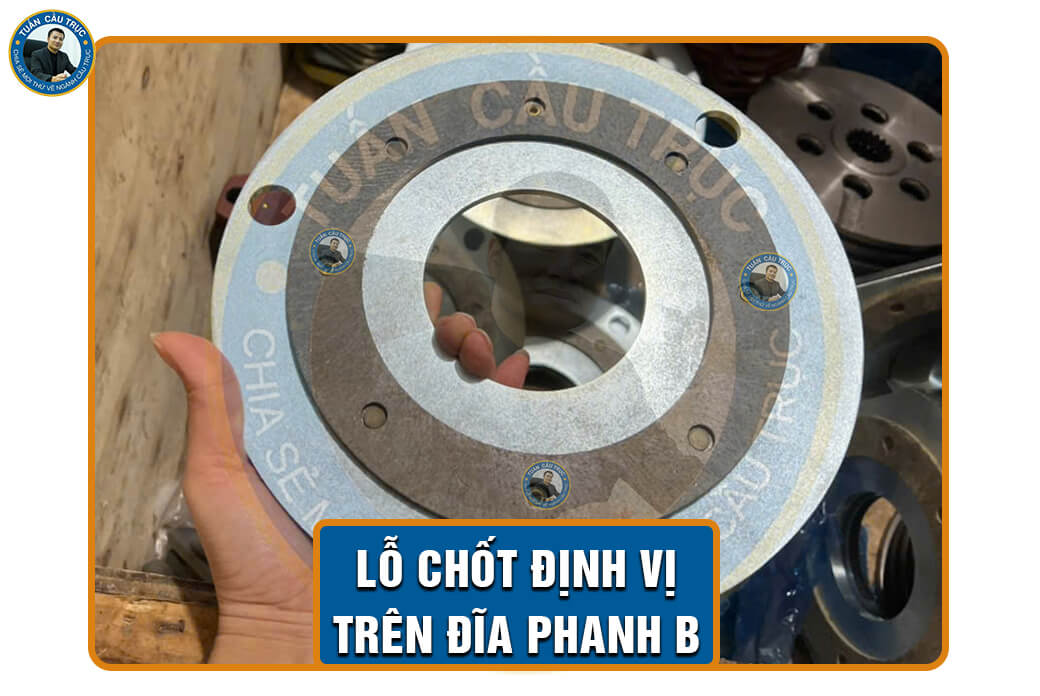

Lỗ chốt định vị trên đĩa phanh B
Giữ đúng vị trí làm việc của đĩa phanh
Lỗ chốt định vị có nhiệm vụ xác định vị trí lắp đặt của đĩa phanh B pa lăng trong cụm phanh, giúp đĩa không bị xoay hoặc dịch chuyển ngoài thiết kế khi lắp ráp.
Nhờ được định vị chính xác, các chi tiết như đĩa phanh A, đĩa sắt, Moving Core và lò xo phanh có thể làm việc đúng vị trí, tạo nên cơ cấu hãm đồng bộ trong mỗi chu kỳ đóng – nhả phanh.
Hạn chế hiện tượng lệch tâm khi cụm phanh hoạt động
Nếu lỗ chốt định vị không đúng kích thước hoặc bị mài mòn, đĩa phanh có thể bị lệch khỏi tâm làm việc. Điều này có thể dẫn đến:
- Bề mặt ma sát tiếp xúc không đồng đều.
- Xuất hiện rung hoặc tiếng ồn khi đóng – nhả phanh.
- Gia tăng mức độ hao mòn cục bộ trên lớp phíp.
- Ảnh hưởng đến khả năng làm việc của các chi tiết liên quan trong cụm phanh.
Đối với các pa lăng có tần suất vận hành lớn, việc duy trì độ đồng tâm của cụm phanh là yếu tố quan trọng để đảm bảo quá trình hãm diễn ra ổn định.
Giúp lực ép được phân bố đồng đều trên bề mặt ma sát
Lỗ chốt định vị không trực tiếp tạo ra lực ép, nhưng lại góp phần đảm bảo lực ép từ lò xo được truyền đúng hướng và phân bố đều lên các bề mặt ma sát. Khi đĩa phanh B cầu trục được lắp đúng vị trí:
- Các bề mặt ma sát tiếp xúc đồng đều hơn.
- Lực hãm được tạo ra ổn định theo đúng thiết kế.
- Hạn chế hiện tượng mòn lệch giữa các mặt phíp.
- Góp phần kéo dài chu kỳ bảo dưỡng của toàn bộ cụm phanh.
Theo khuyến nghị của Tuấn Cầu Trục, khi thay thế đĩa phanh B, ngoài việc đối chiếu đường kính, độ dày và số lượng lỗ, doanh nghiệp cũng cần kiểm tra kích thước và vị trí của lỗ chốt định vị. Đây là thông số thường bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến khả năng lắp ráp và sự tương thích của cụm phanh với từng dòng pa lăng.
Vì sao mỗi đĩa phanh B cầu trục lại có kích thước và số lỗ khác nhau?
Quan sát các dòng đĩa phanh B cầu trục trên thị trường có thể thấy mỗi sản phẩm đều có sự khác biệt về đường kính, độ dày, số lượng lỗ, vị trí chốt định vị và kết cấu tổng thể. Điều này khiến nhiều người cho rằng đây chỉ là sự khác nhau giữa các nhà sản xuất.
Thực tế, các thông số này được tính toán dựa trên tải trọng nâng, mô-men phanh, kết cấu động cơ và điều kiện làm việc của từng dòng pa lăng. Vì vậy, không có một mẫu đĩa phanh B pa lăng nào có thể sử dụng chung cho tất cả thiết bị.

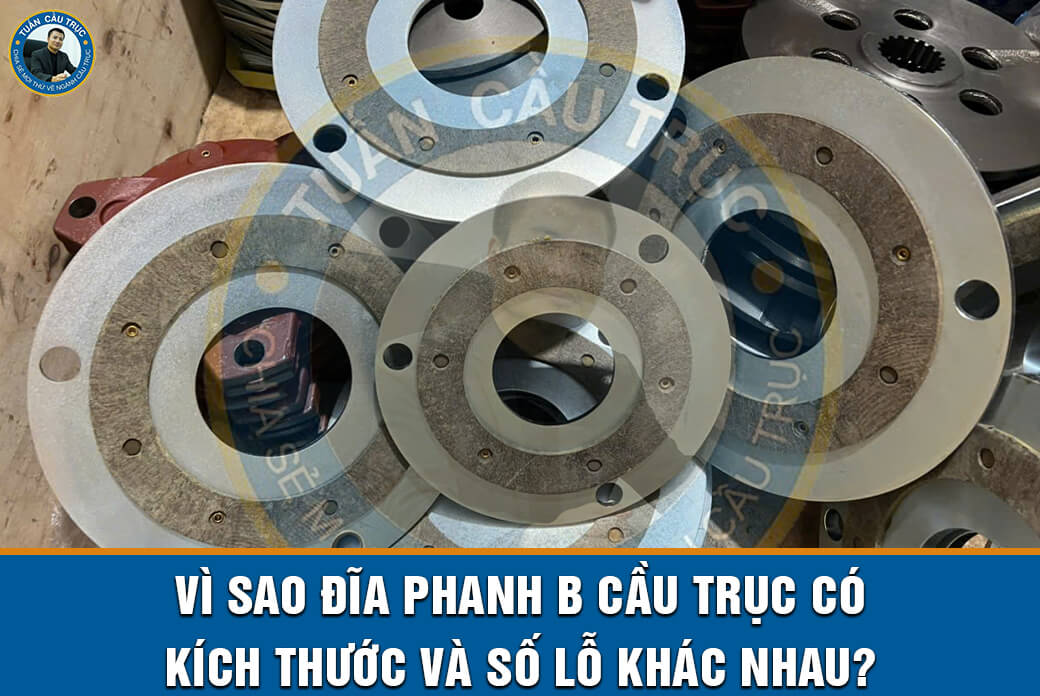

Vì sao đĩa phanh B cầu trục có kích thước và số lỗ khác nhau?
Khác nhau theo tải trọng nâng
Tải trọng là một trong những yếu tố quyết định kích thước của đĩa phanh B cầu trục. Pa lăng có tải trọng càng lớn thì mô-men hãm càng cao, vì vậy đĩa phanh thường được thiết kế với đường kính và diện tích bề mặt ma sát lớn hơn để đáp ứng yêu cầu làm việc.
Một số tải trọng phổ biến gồm: 1 tấn, 2 tấn , 3 tấn, 5 tấn, 10 tấn, 15 tấn, 20 tấn, 25 tấn và 30 tấn. Mỗi tải trọng sẽ có thông số riêng về đường kính ngoài, đường kính trong, độ dày, số lượng lỗ và kích thước chốt định vị.
Khác nhau theo cấp tốc độ của pa lăng
Bên cạnh tải trọng, cấp tốc độ cũng ảnh hưởng trực tiếp đến thiết kế của đĩa phanh. Đối với pa lăng 1 cấp, cụm phanh có kết cấu đơn giản hơn nên đĩa phanh thường có quy cách riêng phù hợp với chế độ vận hành một tốc độ.
Trong khi đó, pa lăng 2 cấp sử dụng động cơ có hai tốc độ làm việc, yêu cầu cụm phanh có khả năng đóng – nhả chính xác hơn. Vì vậy, kích thước và kết cấu của đĩa phanh B cũng được thiết kế để tương thích với hệ thống này.
Do đó, dù có cùng tải trọng nâng, đĩa phanh của pa lăng 1 cấp và 2 cấp vẫn có thể khác nhau về thông số kỹ thuật.
Khác nhau theo thiết kế của từng hãng pa lăng
Mỗi nhà sản xuất đều có tiêu chuẩn thiết kế cụm phanh riêng, dẫn đến sự khác biệt về kết cấu của đĩa phanh B động cơ nâng. Ví dụ, các thương hiệu như Sungdo, Hitachi, Kito hay một số hãng khác đều có sự khác nhau về:
- Đường kính ngoài và đường kính trong.
- Độ dày của lõi thép và lớp phíp.
- Số lượng và vị trí các lỗ trên đĩa.
- Kích thước lỗ chốt định vị.
- Cách bố trí đinh tán đồng.
Chính vì vậy, hai đĩa phanh có hình dạng tương đối giống nhau nhưng chưa chắc đã có thể thay thế cho nhau nếu không đối chiếu đầy đủ thông số kỹ thuật.
Trước khi đặt mua đĩa phanh B cầu trục, Tuấn Cầu Trục luôn khuyến nghị doanh nghiệp nên kiểm tra đồng thời model pa lăng, tải trọng, cấp tốc độ và kích thước thực tế của đĩa. Việc đối chiếu đầy đủ các thông số sẽ giúp lựa chọn đúng linh kiện, đảm bảo khả năng lắp ráp và duy trì hiệu quả làm việc của cụm phanh.
Chỉ nhìn đĩa phanh B có thể đánh giá tình trạng cụm phanh không?
Trong quá trình bảo trì, Tuấn Cầu Trục nhận thấy rằng đĩa phanh B cầu trục không chỉ là chi tiết cần kiểm tra mà còn là “dấu hiệu” phản ánh tình trạng làm việc của toàn bộ cụm phanh. Thông qua mức độ hao mòn, màu sắc bề mặt và tình trạng của lớp phíp, kỹ thuật viên có thể nhận biết nhiều bất thường liên quan đến lực ép, nhiệt độ làm việc hoặc khả năng đồng tâm của hệ thống.

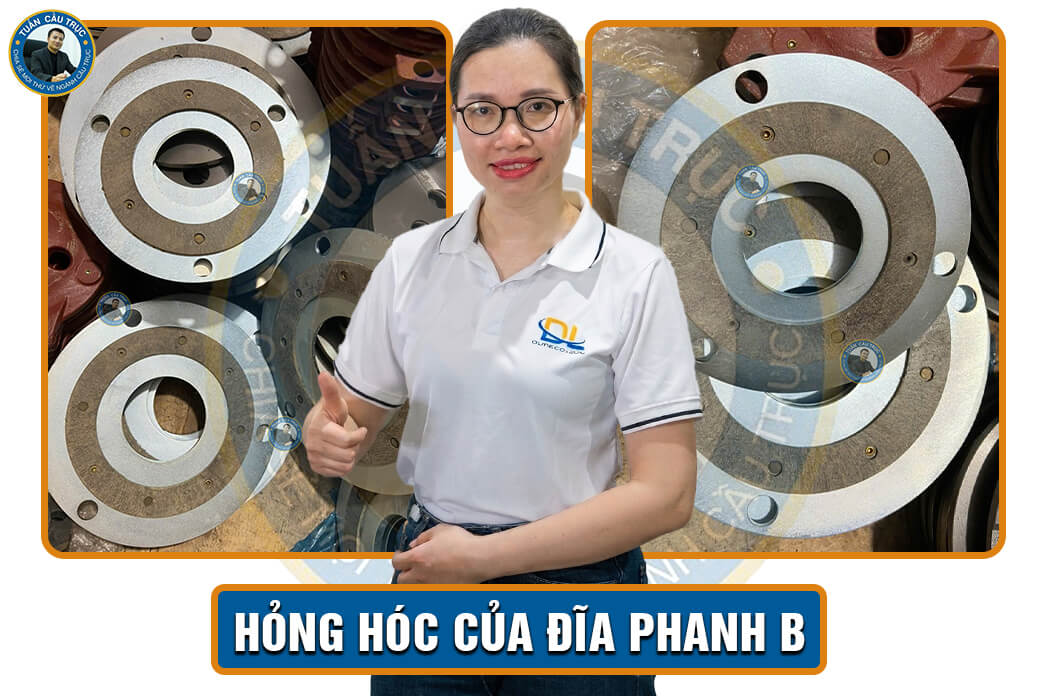

Hỏng hóc của đĩa phanh B
Phíp mòn không đều
Lớp phíp bị mòn lệch giữa các vị trí hoặc giữa hai mặt đĩa thường cho thấy lực ép trong cụm phanh không phân bố đồng đều.
Nguyên nhân có thể đến từ đĩa phanh lắp lệch tâm, lò xo phanh làm việc không đồng đều, lõi thép bị cong vênh và cụm phanh lắp sai vị trí hoặc đã bị mài mòn sau thời gian dài sử dụng. Nếu tiếp tục vận hành, hiện tượng này có thể làm giảm hiệu quả ma sát và gia tăng tốc độ hao mòn của các chi tiết khác.
Cháy bề mặt ma sát
Bề mặt phíp xuất hiện các vết cháy hoặc vùng sẫm màu là dấu hiệu cho thấy cụm phanh thường xuyên làm việc ở nhiệt độ cao.
Một số nguyên nhân thường gặp phải kể đến như: phanh đóng – nhả liên tục với tần suất lớn, bề mặt ma sát bị trượt, khả năng tản nhiệt của cụm phanh suy giảm và tải trọng làm việc vượt điều kiện thiết kế trong thời gian dài.
Đĩa phanh đổi màu
Nếu bề mặt lõi thép chuyển sang màu vàng sẫm, xanh tím hoặc có dấu hiệu oxy hóa do nhiệt, đây là dấu hiệu cho thấy đĩa đã chịu tác động của nhiệt độ cao trong thời gian dài.
Hiện tượng này có thể ảnh hưởng đến độ ổn định của vật liệu và làm tăng nguy cơ cong vênh hoặc giảm chất lượng bề mặt ma sát.
Xuất hiện vết nứt
Các vết nứt trên lớp phíp hoặc lõi thép là dấu hiệu không nên bỏ qua.
Nguyên nhân có thể bao gồm: va đập trong quá trình lắp đặt, làm việc với tải trọng lớn trong thời gian dài, ứng suất nhiệt lặp lại nhiều lần và vật liệu đã xuống cấp sau thời gian sử dụng. Khi phát hiện vết nứt, Tuấn Cầu Trục khuyến nghị người dùng nên dừng sử dụng và kiểm tra toàn bộ cụm phanh để tránh ảnh hưởng đến các chi tiết liên quan.
Đinh tán đồng lộ đầu
Đinh tán lộ ra trên bề mặt ma sát cho thấy lớp phíp đã mòn đến giới hạn cho phép.
Nếu tiếp tục vận hành thì đầu đinh tán có thể tiếp xúc trực tiếp với các bề mặt ma sát, làm gia tăng nguy cơ làm xước đĩa phanh A hoặc đĩa sắt. Đồng thời làm giảm hiệu quả hãm của cụm phanh và làm tăng chi phí sửa chữa do ảnh hưởng sang các chi tiết khác.
Đội ngũ kỹ thuật Tuấn Cầu Trục khuyến nghị không nên đánh giá tình trạng cụm phanh chỉ dựa trên một dấu hiệu riêng lẻ. Việc kết hợp quan sát đĩa phanh B, kiểm tra lực ép của lò xo, tình trạng cuộn hút, lõi từ và các bề mặt ma sát sẽ giúp xác định chính xác nguyên nhân và lựa chọn phương án bảo trì phù hợp. Đây cũng là cách hạn chế thay thế linh kiện không cần thiết và duy trì hiệu quả làm việc của hệ thống nâng hạ.
Những lưu ý khi lựa chọn đĩa phanh B cầu trục
Đĩa phanh B cầu trục có nhiều quy cách khác nhau về kích thước, kết cấu và vật liệu chế tạo. Vì vậy, việc lựa chọn đúng sản phẩm không nên chỉ dựa vào tải trọng của pa lăng mà cần đối chiếu đồng thời các thông số kỹ thuật để đảm bảo khả năng lắp đặt và vận hành.
Lưu ý khi lựa chọn đĩa phanh B cầu trục
Không chỉ dựa vào tải trọng của pa lăng
Tải trọng là thông số quan trọng nhưng không phải là căn cứ đầu tiên để lựa chọn đĩa phanh B pa lăng.
Thực tế, hai pa lăng cùng tải trọng 3 tấn hoặc 5 tấn vẫn có thể sử dụng đĩa phanh khác nhau nếu khác hãng sản xuất, khác động cơ, cấp tốc độ hoặc kết cấu cụm phanh. Do đó, chỉ dựa vào tải trọng có thể dẫn đến việc lựa chọn sai linh kiện.
Kiểm tra đầy đủ kích thước thực tế của đĩa phanh
Trước khi đặt mua, nên đo hoặc đối chiếu các thông số kỹ thuật của đĩa phanh B cầu trục để đảm bảo sản phẩm tương thích với cụm phanh hiện có.
Các thông số cần kiểm tra gồm:
- Đường kính ngoài (OD): Xác định kích thước tổng thể của đĩa.
- Đường kính trong (ID): Đảm bảo phù hợp với trục hoặc cụm lắp ghép.
- Độ dày: Bao gồm độ dày lõi thép và tổng độ dày sau khi dán phíp.
- Số lượng và vị trí các lỗ: Đối chiếu đúng với thiết kế của từng model.
- Kích thước lỗ chốt định vị: Giúp đĩa được lắp đúng vị trí và làm việc ổn định.
Việc đối chiếu đầy đủ các thông số này sẽ giúp hạn chế tình trạng lắp không tương thích hoặc phải gia công lại chi tiết.
Kiểm tra chất lượng vật liệu phíp
Ngoài kích thước, vật liệu phíp cũng là yếu tố cần được quan tâm khi lựa chọn đĩa phanh B động cơ nâng.
Khi lựa chọn đĩa phanh B cầu trục, doanh nghiệp nên ưu tiên các sản phẩm có lớp phíp được liên kết chắc chắn với lõi thép, bề mặt phíp đồng đều, không xuất hiện tình trạng bong tróc hoặc nứt vỡ.
Đồng thời, đinh tán cần được gia công chắc chắn, không có dấu hiệu lỏng hoặc lệch, đi kèm với nguồn gốc xuất xứ và thông số kỹ thuật rõ ràng để đảm bảo khả năng lắp đặt, vận hành và thuận tiện trong quá trình thay thế, bảo trì.
Việc lựa chọn đúng vật liệu giúp cụm phanh duy trì hiệu quả làm việc và giảm nguy cơ phát sinh hư hỏng trong quá trình vận hành.
Lựa chọn đơn vị có hỗ trợ đối chiếu model trước khi đặt mua
Do sự đa dạng về mẫu mã và quy cách, việc được hỗ trợ kiểm tra thông số trước khi đặt mua sẽ giúp doanh nghiệp lựa chọn đúng đĩa phanh B cầu trục ngay từ đầu.
Theo kinh nghiệm của đội ngũ kỹ thuật Tuấn Cầu Trục, khách hàng nên cung cấp hình ảnh đĩa phanh B cầu trục đang sử dụng, kích thước thực tế của đĩa, model pa lăng hoặc động cơ nâng, cùng thông tin về hãng sản xuất và tải trọng thiết bị. Những dữ liệu này giúp kỹ thuật viên đối chiếu chính xác thông số, tư vấn đúng model linh kiện và hạn chế tình trạng lựa chọn sản phẩm không tương thích với cụm phanh.
Những thông tin này giúp kỹ thuật viên đối chiếu chính xác model, kích thước và kết cấu của cụm phanh, từ đó tư vấn linh kiện phù hợp. Cách làm này góp phần hạn chế tình trạng lựa chọn sai sản phẩm, giảm thời gian thay thế và tránh phát sinh chi phí do phải đổi trả hoặc lắp đặt nhiều lần.
Tuấn Cầu Trục hướng dẫn kiểm tra và bảo dưỡng đĩa phanh B
Để đĩa phanh B cầu trục làm việc ổn định, doanh nghiệp không chỉ cần lựa chọn đúng linh kiện mà còn cần xây dựng kế hoạch kiểm tra và bảo dưỡng định kỳ. Việc phát hiện sớm các dấu hiệu hao mòn giúp xử lý kịp thời, đồng thời hạn chế ảnh hưởng đến các chi tiết khác trong cụm phanh như đĩa phanh A, đĩa sắt, Moving Core và cuộn hút phanh.

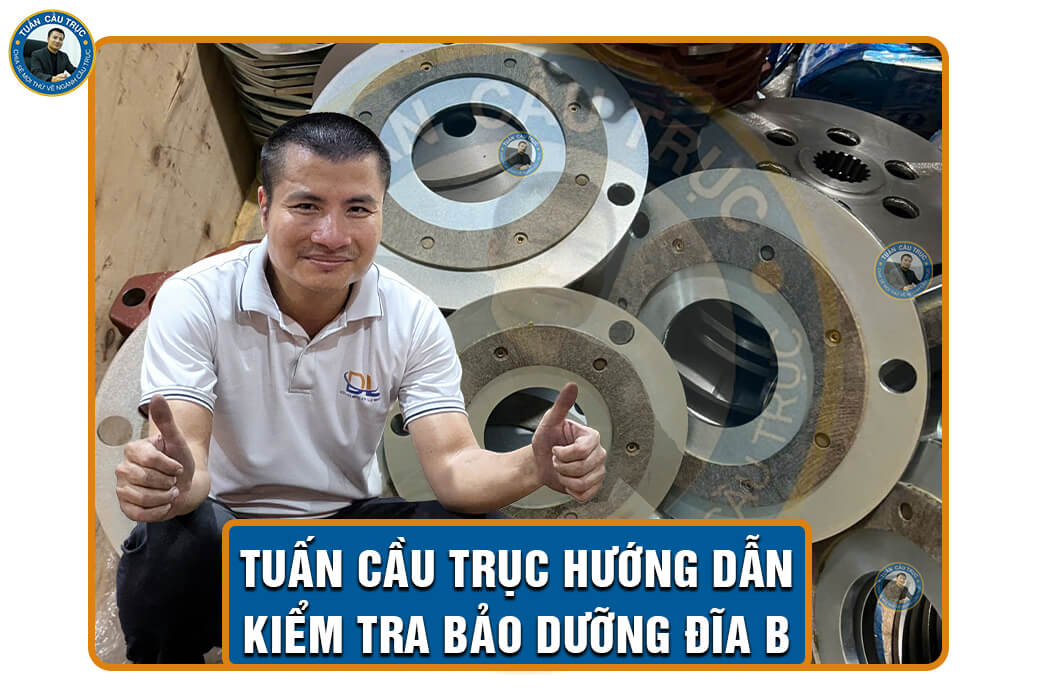

Tuấn Cầu trục hướng dẫn kiểm tra bảo dưỡng đĩa B
Xây dựng chu kỳ kiểm tra phù hợp
Không có một chu kỳ cố định áp dụng cho mọi thiết bị. Tần suất kiểm tra nên được xác định dựa trên tải trọng nâng, cường độ làm việc và môi trường vận hành của pa lăng.
Đối với các hệ thống hoạt động liên tục hoặc thường xuyên nâng tải gần tải trọng định mức, nên tăng tần suất kiểm tra để kịp thời phát hiện dấu hiệu hao mòn trên đĩa phanh B pa lăng và các chi tiết liên quan.
Vệ sinh bề mặt đĩa phanh
Trong quá trình làm việc, bụi ma sát, dầu mỡ hoặc tạp chất có thể bám trên bề mặt đĩa phanh và lớp phíp, làm ảnh hưởng đến khả năng tiếp xúc giữa các bề mặt ma sát.
Khi bảo dưỡng, nên làm sạch bụi ma sát trên bề mặt đĩa, loại bỏ dầu hoặc tạp chất bám trên lớp phíp. Đồng thời, kiểm tra các lỗ tản nhiệt để đảm bảo không bị bít kín bởi bụi bẩn. Việc vệ sinh định kỳ giúp cụm phanh duy trì điều kiện làm việc ổn định và thuận lợi cho quá trình kiểm tra.
Đo độ mòn của lớp phíp và lõi thép
Quan sát bằng mắt thường chỉ giúp phát hiện các dấu hiệu rõ ràng. Để đánh giá chính xác tình trạng đĩa phanh B cầu trục, nên kết hợp đo kiểm các thông số thực tế.
Các hạng mục cần kiểm tra gồm:
- Độ dày còn lại của lớp phíp.
- Độ phẳng của lõi thép.
- Mức độ mòn giữa hai mặt phíp.
- Hiện tượng cong vênh hoặc biến dạng của đĩa.
Nếu các thông số vượt quá giới hạn cho phép của nhà sản xuất, cần xem xét phương án thay thế.
Kiểm tra tình trạng đinh tán đồng
Đinh tán đồng có nhiệm vụ liên kết lớp phíp với lõi thép. Trong quá trình bảo dưỡng, cần kiểm tra:
- Đinh tán có bị lỏng hoặc biến dạng không.
- Đầu đinh tán có bị lộ trên bề mặt ma sát hay không.
- Có xuất hiện vết nứt hoặc bong tách quanh vị trí đinh tán không.
Nếu phát hiện bất thường, cần đánh giá tổng thể tình trạng của đĩa phanh trước khi tiếp tục sử dụng.
Kiểm tra bề mặt ma sát
Đây là bước quan trọng để đánh giá khả năng làm việc của đĩa phanh B động cơ nâng.
Trong quá trình kiểm tra, cần quan sát các dấu hiệu như:
- Phíp mòn không đều.
- Bề mặt bị cháy hoặc đổi màu do nhiệt.
- Xuất hiện vết nứt hoặc bong tróc lớp phíp.
- Có rãnh xước hoặc dấu hiệu tiếp xúc bất thường.
Theo khuyến nghị của đội ngũ kỹ thuật Tuấn Cầu Trục, nếu phát hiện một trong các dấu hiệu trên, doanh nghiệp nên kiểm tra đồng thời đĩa phanh A, lò xo phanh, Moving Core và cuộn hút phanh để xác định đúng nguyên nhân, thay vì chỉ thay riêng đĩa phanh B cầu trục. Việc đánh giá tổng thể sẽ giúp cụm phanh tiếp tục làm việc đồng bộ và hạn chế phát sinh hư hỏng ở các linh kiện liên quan.
Tuấn Cầu Trục – Địa chỉ cung cấp đĩa phanh B Sungdo chính hãng
Lựa chọn đúng đĩa phanh B cầu trục không chỉ phụ thuộc vào chất lượng linh kiện mà còn cần sự hỗ trợ từ đơn vị am hiểu về kết cấu cụm phanh và các dòng pa lăng đang sử dụng trên thị trường. Việc đối chiếu chính xác model, kích thước và thông số kỹ thuật ngay từ đầu giúp hạn chế tình trạng lắp không tương thích hoặc phải thay đổi nhiều lần.
Với nhiều năm hoạt động trong lĩnh vực phụ tùng pa lăng và cầu trục, Tuấn Cầu Trục cung cấp đĩa phanh B Sungdo cùng nhiều linh kiện phanh khác, đồng thời hỗ trợ khách hàng kiểm tra và đối chiếu thông số trước khi lựa chọn sản phẩm phù hợp với từng model thiết bị.
Tuấn Cầu Trục – Địa chỉ cung cấp đĩa B Sungdo chính hãng
Vì sao khách hàng lựa chọn đĩa phanh B tại Tuấn Cầu Trục?
Không chỉ cung cấp linh kiện, Tuấn Cầu Trục còn đồng hành cùng khách hàng trong quá trình lựa chọn và thay thế phụ tùng. Một số điểm được nhiều doanh nghiệp quan tâm gồm:
- Cung cấp đĩa phanh B Sungdo với thông số kỹ thuật rõ ràng.
- Hỗ trợ đối chiếu model pa lăng, mã động cơ và kích thước thực tế trước khi giao hàng.
- Tư vấn lựa chọn theo tải trọng, cấp tốc độ và kết cấu cụm phanh.
- Cung cấp đồng bộ các linh kiện như đĩa phanh A, đĩa sắt, Moving Core, lò xo phanh, cuộn hút phanh và bộ chỉnh lưu phanh.
- Hỗ trợ giải đáp các vấn đề kỹ thuật trong quá trình lắp đặt và bảo dưỡng.
- Phục vụ khách hàng trên phạm vi toàn quốc với quy trình đóng gói và giao hàng phù hợp cho từng loại linh kiện.
Ưu đãi khi mua đĩa phanh B tại Tuấn Cầu Trục
Để giúp khách hàng lựa chọn đúng sản phẩm và thuận tiện trong quá trình thay thế, Tuấn Cầu Trục triển khai nhiều chính sách hỗ trợ:
- Tư vấn kỹ thuật và đối chiếu thông số trước khi đặt hàng.
- Hỗ trợ kiểm tra kích thước dựa trên hình ảnh hoặc mẫu đĩa phanh khách hàng đang sử dụng.
- Báo giá nhanh theo model pa lăng hoặc mã động cơ.
- Hỗ trợ giao hàng toàn quốc.
- Đồng hành tư vấn trong quá trình lắp đặt và thay thế khi cần thiết.
Nếu bạn chưa xác định được đúng model đĩa phanh B cầu trục cần thay thế, hãy liên hệ đội ngũ kỹ thuật Tuấn Cầu Trục qua HOTLINE: 0968655438 để được hỗ trợ. Chỉ cần cung cấp hình ảnh sản phẩm, model pa lăng hoặc các thông số cơ bản, chúng tôi sẽ hỗ trợ đối chiếu linh kiện phù hợp, giúp doanh nghiệp lựa chọn đúng đĩa phanh ngay từ đầu và thuận tiện hơn trong quá trình thay thế.
Kết luận
Đĩa phanh B cầu trục là chi tiết quan trọng trong cụm phanh, được thiết kế để đáp ứng yêu cầu về ma sát, chịu lực và độ chính xác khi vận hành. Hiểu rõ cấu tạo và lựa chọn đúng linh kiện sẽ giúp cụm phanh hoạt động ổn định và thuận tiện cho công tác bảo trì. Tuấn Cầu Trục khuyến nghị khách hàng đối chiếu đầy đủ thông số kỹ thuật trước khi thay thế đĩa phanh B pa lăng để đảm bảo khả năng lắp đặt và vận hành phù hợp với từng thiết bị.
TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY
🌐 Website: https://tuancautruc.com/
Hotline: 09 686 55 438
📺 Youtube: https://www.youtube.com/@tuancautruc
👍Facebook: https://www.facebook.com/tuancautruc
Linkedin: https://www.linkedin.com/in/tuancautruc1980
Blogspot: https://tuancautrucdl.blogspot.com/
