Cáp Điện Tròn Cổng Trục: Cách Chọn Đúng Điều Kiện Sử Dụng

Cáp điện tròn cổng trục được sử dụng để cấp nguồn hoặc truyền tín hiệu cho các thiết bị trong hệ thống. Tuy nhiên, việc chọn cáp không nên chỉ dựa vào công suất động cơ hay kích thước cáp cũ. Với hệ thống có chuyển động, cần đồng thời xem xét số lõi, tiết diện, điện áp, bán kính uốn, chiều dài tuyến và phương án dẫn cáp. Bài viết dưới đây, Tuấn Cầu Trục sẽ phân tích các thông số cần kiểm tra để lựa chọn cáp phù hợp hơn với điều kiện vận hành thực tế.

Cáp điện tròn cổng trục là gì?

Trước khi lựa chọn, Tuấn Cầu Trục khuyến nghị người dùng cần xác định đúng vị trí sử dụng và yêu cầu chuyển động của cáp trong hệ thống cổng trục. Cùng là cáp điện tròn nhưng loại dùng cho tuyến cố định và loại thường xuyên chuyển động có thể có yêu cầu khác nhau về kết cấu, bán kính uốn và cách lắp đặt.

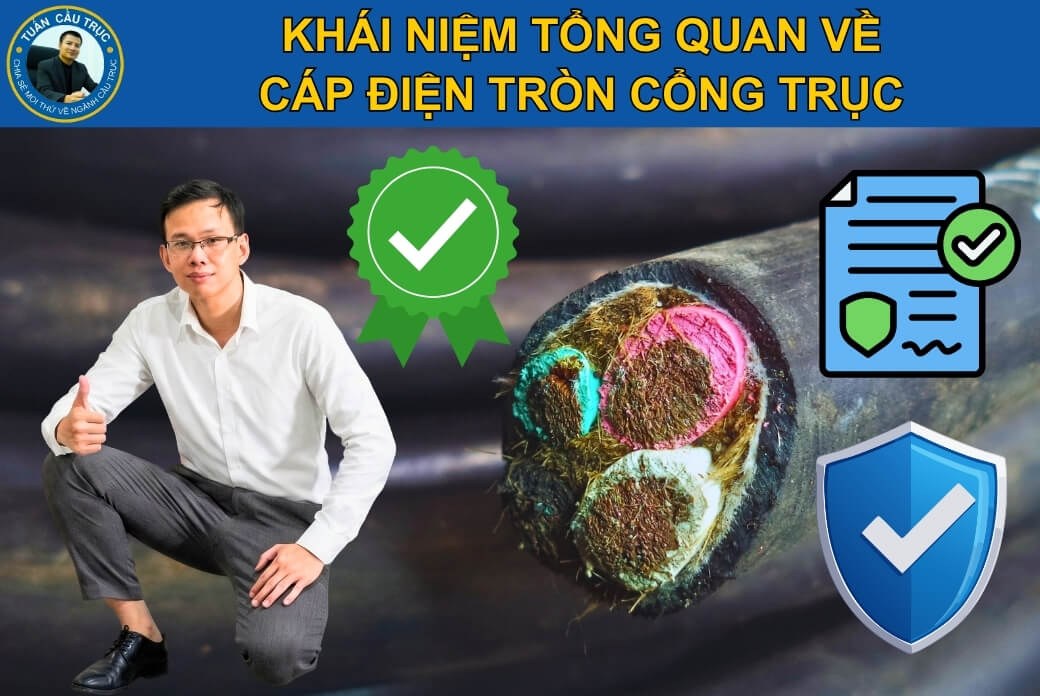

Khái niệm cáp điện tròn cổng trục

Cáp điện tròn cổng trục là loại cáp điện có tiết diện bên ngoài dạng tròn, bên trong gồm một hoặc nhiều lõi dẫn điện được bọc cách điện và bảo vệ bởi lớp vỏ ngoài. Tùy mục đích sử dụng, cáp có thể được lựa chọn với số lõi và tiết diện khác nhau để đáp ứng yêu cầu cấp nguồn hoặc truyền tín hiệu của hệ thống.

Trên cổng trục, cáp điện tròn có thể được sử dụng cho động cơ di chuyển, thiết bị điện, tủ điều khiển hoặc các mạch tín hiệu tùy theo cấu hình. Với những vị trí cáp phải di chuyển theo cơ cấu máy, ngoài thông số điện còn cần quan tâm đến khả năng uốn và phương án dẫn cáp.

Cáp điện tròn cổng trục

Đặc điểm nhận biết của cáp điện tròn cổng trục

Đặc điểm dễ nhận biết nhất là tiết diện cáp dạng tròn, khác với cáp điện dẹt có các lõi được bố trí theo chiều ngang. Cáp có thể gồm nhiều lõi với tiết diện khác nhau, tùy vào dòng điện, điện áp và thiết bị cần cấp nguồn.

Một số đặc điểm cần quan tâm gồm:

• Số lõi: lựa chọn theo sơ đồ cấp nguồn hoặc điều khiển của thiết bị.
• Tiết diện lõi: liên quan đến dòng điện và công suất tải.
• Đường kính ngoài: cần phù hợp với kẹp, máng hoặc thiết bị dẫn cáp.
• Bán kính uốn: đặc biệt quan trọng với tuyến cáp thường xuyên chuyển động.
• Kết cấu vỏ: cần phù hợp với môi trường lắp đặt và điều kiện làm việc thực tế.

Về công dụng, cáp điện tròn trên cổng trục đảm nhiệm cấp nguồn cho động cơ, cấp điện cho các thiết bị điện hoặc truyền tín hiệu và điều khiển trong một số cấu hình. Khi kiểm tra cáp đang sử dụng, cũng nên phân biệt cáp đi cố định với cáp phải kéo, uốn hoặc di chuyển lặp lại, bởi yêu cầu lựa chọn không giống nhau.

Cáp điện Echu – dòng cáp được sử dụng cho nhiều hệ thống cầu trục, cổng trục

Echu là dòng cáp điện có nhiều cấu hình về số lõi và tiết diện, trong đó có các loại được sử dụng cho hệ thống cầu trục, cổng trục và thiết bị công nghiệp. Tùy nhu cầu, khách hàng có thể gặp các cấu hình như 4Cx1.5, 4Cx2.5, 4Cx4, 4Cx6, 4Cx10, 4Cx16, 4Cx25, 4Cx35 hoặc các loại nhiều lõi như 8C, 12C, 16C.

Khi lựa chọn Echu cho cổng trục, không nên chỉ dựa vào tên thương hiệu hoặc số lõi. Cần đối chiếu thêm tiết diện, điện áp, đường kính cáp, chiều dài tuyến, bán kính uốn và cách dẫn cáp thực tế. Đây cũng là những thông tin Tuấn Cầu Trục thường sử dụng để đối chiếu khi tư vấn cáp thay thế cho hệ thống đang vận hành.

Những thông số cần kiểm tra khi chọn cáp điện tròn cổng trục

Để chọn đúng cáp điện tròn cho cổng trục, Tuấn Cầu Trục luôn khuyến nghị khách hàng không nên chỉ nhìn vào công suất động cơ hoặc số lõi của cáp cũ. Cần đối chiếu đồng thời thông số điện, kích thước cáp và điều kiện lắp đặt, đặc biệt khi cáp phải di chuyển thường xuyên theo hành trình của thiết bị.

Số lõi và tiết diện dây

Số lõi cần được xác định theo sơ đồ cấp nguồn, thiết bị sử dụng và yêu cầu điều khiển. Với mạch động lực, số lõi thường liên quan đến cách cấp nguồn cho động cơ; trong khi các mạch điều khiển hoặc tín hiệu có thể cần cấu hình nhiều lõi hơn.

Bên cạnh số lõi, tiết diện dây dẫn là thông số cần kiểm tra kỹ vì liên quan đến dòng điện làm việc và công suất của thiết bị. Không nên chọn tiết diện chỉ dựa vào công suất ghi trên động cơ mà bỏ qua dòng điện thực tế, chiều dài tuyến cáp và phương pháp lắp đặt.

Điện áp làm việc

Cáp phải phù hợp với điện áp của hệ thống điện mà nó được sử dụng. Khi thay thế, nên đối chiếu thông tin trên cáp cũ với thông số của thiết bị và tủ điện để hạn chế chọn sai cấu hình.

Trường hợp cáp có cùng số lõi và tiết diện nhưng khác cấp điện áp, không nên mặc định có thể thay thế trực tiếp. Vì vậy, khi đặt cáp mới, nên cung cấp đầy đủ thông tin điện áp và cấu hình hệ thống thay vì chỉ gửi tên hoặc kích thước cáp.

Đường kính ngoài và bán kính uốn

Đường kính ngoài ảnh hưởng trực tiếp đến việc bố trí cáp trong kẹp, máng, con lăn hoặc các bộ phận dẫn cáp. Nếu kích thước cáp thay đổi nhiều so với cáp đang sử dụng, cần kiểm tra lại khả năng lắp đặt.

Bán kính uốn đặc biệt đáng chú ý với cổng trục có tuyến cáp chuyển động. Cáp phải uốn lặp lại trong quá trình vận hành nên cần lựa chọn loại có kết cấu phù hợp với mức độ chuyển động và bán kính uốn thực tế.

Đây cũng là lý do không nên chỉ dựa vào số lõi và tiết diện để chọn cáp thay thế. Hai loại cáp có cùng thông số lõi nhưng khác kết cấu có thể có yêu cầu lắp đặt và khả năng chịu uốn khác nhau.

Chiều dài tuyến cáp

Chiều dài cần được xác định theo tuyến lắp đặt thực tế, bao gồm khoảng cách cấp điện, hành trình chuyển động và phần cần thiết cho đấu nối. Không nên lấy chiều dài tuyến một cách máy móc mà bỏ qua phần dự phòng cần thiết.

Với tuyến cáp dài hoặc có chuyển động, cần kiểm tra thêm phương án dẫn và đỡ cáp, vị trí kẹp, máng hoặc con lăn. Cách bố trí này ảnh hưởng đến độ cong, lực kéo và trạng thái của cáp trong quá trình vận hành.

Khi thay cáp điện tròn cổng trục, Tuấn Cầu Trục khuyến nghị khách hàng nên chụp toàn bộ tuyến cáp, tem thông số, đầu cáp và hệ thống dẫn cáp gửi cho đơn vị kỹ thuật. Việc đối chiếu trực tiếp giúp xác định cấu hình thay thế sát với hệ thống đang sử dụng hơn, thay vì chỉ chọn theo tên cáp.

Thông số cần kiểm tra khi chọn cáp điện tròn

Chọn cáp điện tròn theo điều kiện sử dụng của cổng trục

Cùng một số lõi và tiết diện nhưng điều kiện lắp đặt khác nhau có thể dẫn đến yêu cầu về kết cấu cáp khác nhau. Vì vậy, ngoài thông số điện, cần xem xét cách cáp được bố trí, mức độ chuyển động và môi trường làm việc thực tế của cổng trục.

Cáp đi cố định

Với những đoạn cáp được lắp đặt cố định hoặc ít thay đổi vị trí, trọng tâm khi lựa chọn là điện áp, số lõi, tiết diện, chiều dài và môi trường lắp đặt. Cáp cần được bố trí chắc chắn, tránh vị trí có thể bị kéo căng, đè ép hoặc tiếp xúc thường xuyên với các cạnh sắc.

Trường hợp cáp đi trong máng hoặc được cố định dọc theo kết cấu cổng trục, cần kiểm tra kích thước cáp với phương án kẹp và dẫn cáp để thuận tiện cho việc lắp đặt, kiểm tra sau này.

Cáp có chuyển động

Đây là trường hợp cần chú ý nhiều hơn đến khả năng uốn và chuyển động lặp lại. Cáp có thể phải di chuyển theo hành trình của cơ cấu, vì vậy cần xác định tần suất vận hành, chiều dài hành trình và cách cáp được dẫn trong quá trình làm việc.

Khi lựa chọn, nên kiểm tra bán kính uốn tối thiểu theo thông số của loại cáp cụ thể và so sánh với không gian lắp đặt thực tế. Nếu cáp thường xuyên kéo, uốn hoặc thay đổi vị trí, nên chọn kết cấu cáp phù hợp với chuyển động lặp lại thay vì sử dụng loại chỉ phù hợp cho tuyến cố định.

Cáp sử dụng ngoài trời

Cổng trục thường làm việc trong môi trường có nhiều yếu tố tác động như nhiệt độ, độ ẩm, bụi, nước và ánh nắng, tùy vị trí lắp đặt. Do đó, ngoài thông số điện, cần kiểm tra vật liệu lớp vỏ và đặc tính của cáp để đảm bảo phù hợp với môi trường sử dụng.

Đặc biệt, nếu cáp vừa lắp ngoài trời vừa thường xuyên chuyển động, cần xem xét đồng thời hai nhóm yêu cầu: khả năng chịu tác động của môi trường và khả năng uốn lặp lại. Đây là trường hợp không nên lựa chọn chỉ dựa trên số lõi và tiết diện.

Khi thay cáp điện tròn cho cổng trục đang vận hành, Tuấn Cầu Trục lưu ý người dùng nên xác định trước cáp thuộc tuyến cố định, tuyến chuyển động hay tuyến ngoài trời có chuyển động. Sau đó mới đối chiếu thông số điện, kết cấu cáp và phương án dẫn cáp để lựa chọn phù hợp.

Chọn cáp điện theo điều kiện của cổng trục

Cáp điện tròn và cáp điện dẹt trên cổng trục khác nhau thế nào?

Việc lựa chọn giữa cáp tròn và cáp dẹt nên dựa trên phương án dẫn cáp, không gian lắp đặt và đặc điểm chuyển động thay vì chỉ nhìn vào hình dạng bên ngoài. Mỗi loại có cấu tạo và cách bố trí khác nhau, vì vậy cần đối chiếu với hệ thống thực tế trước khi thay thế.

Cáp tròn phù hợp với tuyến lắp đặt cần tính đến đường kính và bán kính uốn

Với cáp tròn, đường kính ngoài là thông số dễ ảnh hưởng đến kẹp cáp, máng dẫn, con lăn và khoảng không gian lắp đặt. Nếu cáp có chuyển động, cần kiểm tra thêm bán kính uốn và đặc tính của loại cáp được sử dụng.

Do đó, khi thay cáp tròn, không nên chỉ đối chiếu số lõi và tiết diện mà bỏ qua kích thước thực tế của tuyến dẫn cáp.

Cáp dẹt phù hợp với hệ thống dẫn cáp máng C

Cáp dẹt có các lõi thường được bố trí song song, giúp tiết kiệm không gian theo một số phương án lắp đặt và phù hợp với các hệ thống sử dụng máng, kẹp hoặc bộ dẫn cáp dạng dẹt.

Khi thay thế, cần kiểm tra chiều rộng, chiều dày của cáp cũng như kích thước và cách bố trí của hệ thống dẫn cáp. Nếu chuyển từ cáp dẹt sang cáp tròn hoặc ngược lại, không nên chỉ dựa vào việc hai loại có cùng số lõi và tiết diện.

Nên chọn cáp tròn hay cáp dẹt cho cổng trục?

Khách hàng không nên kết luận cáp tròn hay cáp dẹt phù hợp hơn một cách chung chung. Điều kiện sử dụng thực tế mới là cơ sở để lựa chọn. Tuấn Cầu Trục khuyến nghị người dùng cần xem xét cáp đi cố định hay chuyển động, cách dẫn cáp, bán kính uốn, không gian lắp đặt và thông số điện của thiết bị.

Khi thay cáp trên cổng trục đang sử dụng, nên chụp cả cáp cũ và hệ thống dẫn cáp để đối chiếu. Cách này giúp xác định liệu nên giữ nguyên kiểu cáp hay có thể chuyển sang cấu hình khác mà không phải thay đổi nhiều phần lắp đặt.

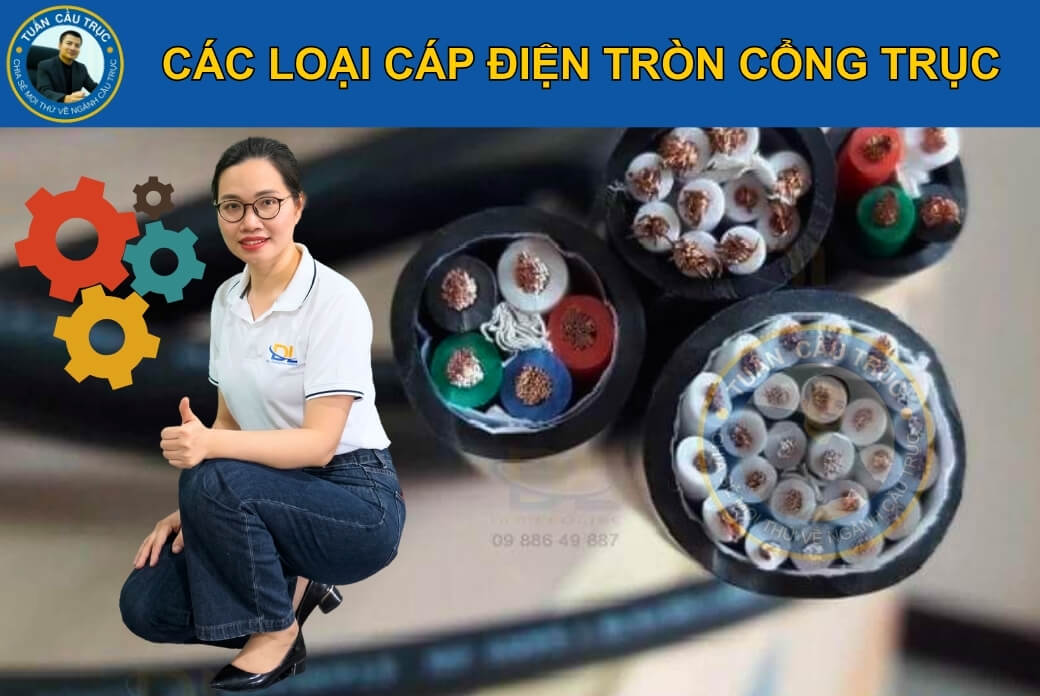

Các loại cáp điện tròn cổng trục được sử dụng phổ biến

Trên thực tế, cáp điện tròn cho cầu trục, cổng trục có thể được phân loại theo hãng sản xuất, tiết diện lõi và vật liệu lớp vỏ. Mỗi nhóm đáp ứng một điều kiện sử dụng khác nhau, vì vậy nên lựa chọn dựa trên cấu hình thiết bị và môi trường lắp đặt thay vì chỉ dựa vào tên loại cáp.

Các loại cáp điện tròn cổng trục

Theo hãng sản xuất

Trên thị trường có nhiều dòng cáp điện tròn với cấu hình và mục đích sử dụng khác nhau. Một số thương hiệu thường được lựa chọn cho hệ thống công nghiệp, cầu trục và cổng trục gồm:

• EChu: Cáp điện công nghiệp có nhiều cấu hình số lõi và tiết diện, phù hợp cấp nguồn, điều khiển cho cầu trục, cổng trục và thiết bị nâng.
• LAPP: Cáp công nghiệp của Đức, có nhiều dòng cho cấp nguồn, điều khiển và ứng dụng có chuyển động, cần chọn đúng loại theo điều kiện uốn.
• HELUKABEL: Cáp công nghiệp với nhiều cấu hình về lõi, tiết diện và vật liệu vỏ, dùng cho hệ thống điện, máy móc và thiết bị công nghiệp.
• IGUS: Tập trung nhiều dòng cáp cho ứng dụng chuyển động, phù hợp các hệ thống có tần suất uốn lặp lại và yêu cầu bán kính uốn cụ thể.
• Mitsubishi: Có các dòng cáp phục vụ nguồn, điều khiển và thiết bị công nghiệp; khi sử dụng cho cổng trục cần đối chiếu đúng mã và thông số kỹ thuật.

Tùy cấu hình và điều kiện sử dụng, mỗi dòng cáp sẽ có yêu cầu kỹ thuật khác nhau. Tuấn Cầu Trục khuyến nghị khách hàng sử dụng dòng cáp điện EChu cho nhiều hệ thống cầu trục, cổng trục nhờ có đa dạng cấu hình số lõi, tiết diện và đáp ứng các nhu cầu cấp nguồn, điều khiển trong thực tế.

Theo tiết diện cáp tròn

Tiết diện cáp cần được lựa chọn theo dòng điện làm việc, công suất thiết bị, chiều dài tuyến và điều kiện lắp đặt. Có thể chia tương đối thành hai nhóm:

• Cáp tiết diện nhỏ: thường được sử dụng cho các mạch có dòng tải thấp, mạch điều khiển hoặc một số thiết bị phụ trợ tùy cấu hình.
• Cáp tiết diện lớn: phù hợp với các tuyến cấp nguồn có dòng điện cao hơn, chẳng hạn đường cấp nguồn cho động cơ hoặc thiết bị công suất lớn. Khi lựa chọn cần xét thêm chiều dài tuyến và phương pháp lắp đặt.

Khách hàng không nên hiểu rằng tiết diện càng lớn thì càng phù hợp. Cần xác định đúng dòng điện và điều kiện sử dụng để tránh lựa chọn cáp không phù hợp với thiết bị hoặc hệ thống dẫn cáp.

Theo kiểu vỏ cáp

Vật liệu lớp vỏ cũng là một tiêu chí cần xem xét, đặc biệt khi cáp làm việc trong môi trường công nghiệp hoặc ngoài trời.

• Cáp bọc cao su: thường được lựa chọn khi cần lớp vỏ có độ mềm và khả năng đáp ứng điều kiện làm việc, đặc biệt với một số tuyến cáp có chuyển động. Tuy nhiên, cần xem đúng thông số của từng loại cáp và yêu cầu lắp đặt.
• Cáp PVC: có lớp vỏ PVC, thường được sử dụng trong các tuyến cấp điện và điều khiển phù hợp với điều kiện làm việc của cáp. Khi sử dụng cho cổng trục, cần kiểm tra khả năng chịu môi trường và yêu cầu chuyển động thực tế.

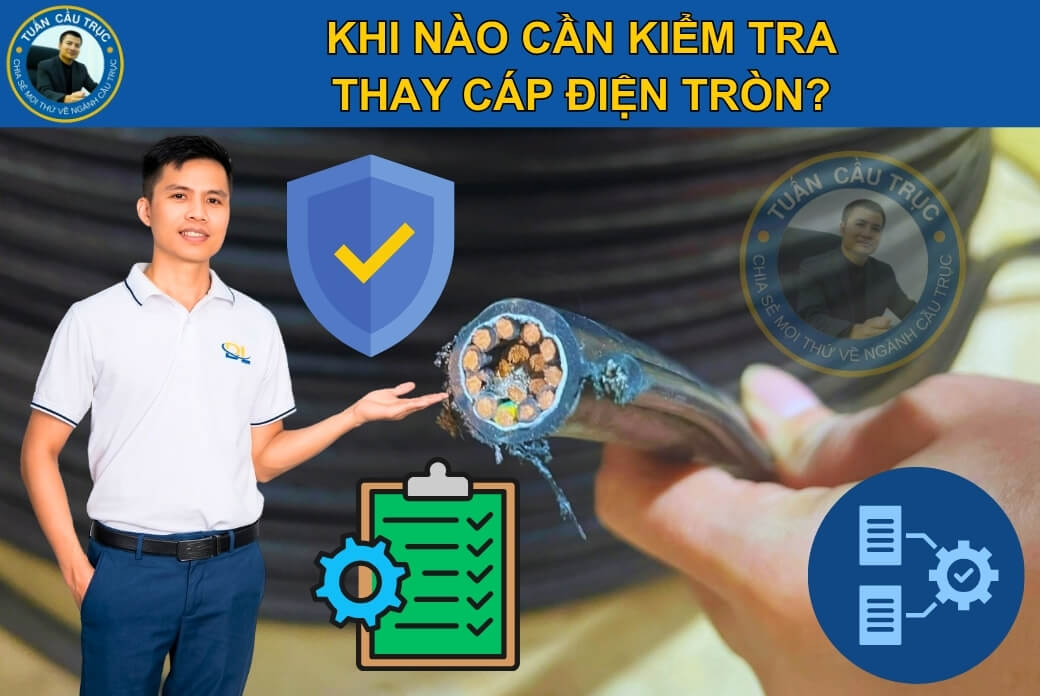

Khi nào cần kiểm tra hoặc thay cáp điện tròn cổng trục?

Một số dấu hiệu bên ngoài có thể cho thấy cáp điện tròn cổng trục cần được kiểm tra trước khi tiếp tục sử dụng. Tuy nhiên, mức độ xử lý còn phụ thuộc vào vị trí hư hỏng, tình trạng thực tế và nguyên nhân gây xuống cấp của cáp.

Khi nào cần kiểm tra, thay cáp điện tròn?

Vỏ cáp nứt, chai cứng hoặc biến dạng

Nếu lớp vỏ xuất hiện vết nứt, chai cứng, phồng, biến dạng hoặc bong tróc, cần kiểm tra lại tình trạng cáp, đặc biệt tại những vị trí thường xuyên chịu uốn hoặc ma sát. Với cáp đã xuống cấp rõ rệt, nên cân nhắc phương án thay thế thay vì tiếp tục sử dụng theo tình trạng cũ.

Cáp bị mài mòn tại vị trí chuyển động

Cáp thường xuyên di chuyển có thể xuất hiện dấu hiệu mài mòn tại điểm tiếp xúc với máng, con lăn, kẹp hoặc kết cấu kim loại. Nếu tình trạng tập trung tại một vị trí, cần kiểm tra cả hệ thống dẫn cáp để xác định nguyên nhân.

Cáp bị xoắn, gập hoặc kéo lệch tuyến

Cáp bị xoắn hoặc gập nhiều lần có thể liên quan đến bán kính uốn, cách bố trí tuyến, lực kéo hoặc vị trí dẫn cáp. Nếu chỉ thay cáp mới nhưng giữ nguyên cách lắp đặt chưa phù hợp, tình trạng này có thể tiếp tục xuất hiện.

Đầu cáp và vị trí đấu nối có dấu hiệu bất thường

Cần kiểm tra đầu cáp, đầu cos, điểm đấu nối và vị trí vào tủ điện hoặc thiết bị nếu phát hiện dấu hiệu lỏng, biến dạng, cháy xém hoặc xuống cấp. Đây là những vị trí thường chịu tác động của nhiệt, rung động và lực kéo trong quá trình vận hành.

Thay đổi thiết bị nhưng vẫn giữ cấu hình cáp cũ

Khi thay động cơ, thiết bị điện hoặc thay đổi phương án vận hành, không nên mặc định cáp hiện tại vẫn phù hợp. Cần kiểm tra lại số lõi, tiết diện, điện áp, chiều dài tuyến và điều kiện chuyển động theo cấu hình mới.

Lưu ý: Tuấn Cầu Trục lưu ý khách hàng không nên chỉ thay cáp khi phát hiện hư hỏng. Nếu nguyên nhân nằm ở bán kính uốn, kẹp cáp, máng dẫn, con lăn hoặc cách bố trí tuyến, cần xử lý cả nguyên nhân này. Nếu không, cáp mới vẫn có thể tiếp tục bị mài mòn, xoắn hoặc biến dạng trong quá trình sử dụng.

Giá bán cáp điện tròn cổng trục là bao nhiêu?

Giá cáp điện tròn trên thị trường hiện nay có sự chênh lệch tùy theo cấu hình, số lõi, tiết diện, vật liệu và kết cấu cáp. Với các hệ thống cầu trục, cổng trục hoặc pa lăng, cáp thường được lựa chọn theo thông số cụ thể của từng thiết bị nên mức giá dưới đây chỉ mang tính tham khảo.

Bảng giá cáp điện tròn cổng trục tham khảo

Dưới đây là một số cấu hình cáp tròn lõi chịu lực EChu – Trung Quốc, thường được sử dụng trong các hệ thống nâng hạ:

Lưu ý: Mức giá trên là giá tham khảo, có thể thay đổi theo thời điểm, số lượng đặt hàng, cấu hình cáp và yêu cầu kỹ thuật của từng hệ thống. Quý khách hàng cần báo giá trực tiếp của cáp điện tròn cổng trục liên hệ HOTLINE Tuấn Cầu Trục: 09 686 55 438.

Các yếu tố ảnh hưởng đến giá cáp điện tròn cổng trục

Trong thực tế, giá cáp điện tròn không cố định mà phụ thuộc vào nhiều yếu tố:

• Số lõi và tiết diện: Cáp có nhiều lõi hoặc tiết diện lớn thường sử dụng nhiều vật liệu dẫn điện hơn nên giá thành có thể cao hơn.
• Vật liệu lõi dẫn và lớp cách điện: Chất lượng đồng, vật liệu cách điện và lớp vỏ ảnh hưởng đến giá cũng như đặc tính sử dụng của cáp.
• Kết cấu cáp: Các loại có lõi thép chịu lực, khả năng chống dầu, chịu nhiệt hoặc yêu cầu chuyên dụng thường có cấu tạo phức tạp hơn.
• Chiều dài và số lượng đặt hàng: Đơn hàng với quy cách, số lượng hoặc chiều dài riêng có thể có mức giá khác với cáp thông dụng.
• Điều kiện sử dụng: Cáp đi cố định và cáp phải chuyển động thường xuyên có thể yêu cầu kết cấu khác nhau, từ đó ảnh hưởng đến lựa chọn và chi phí.

Từ kinh nghiệm thực tế, Tuấn Cầu Trục khuyến nghị người dùng không nên chọn cáp chỉ dựa vào giá bán ban đầu. Quan trọng hơn là xác định đúng số lõi, tiết diện, điện áp, kết cấu cáp và điều kiện chuyển động. Chọn đúng cấu hình ngay từ đầu sẽ hạn chế việc phải thay lại cáp do không phù hợp với hệ thống dẫn cáp hoặc thiết bị.

Tuấn Cầu Trục cung cấp cáp điện tròn cổng trục theo thông số thực tế

Với cáp điện tròn dùng cho cầu trục, cổng trục và pa lăng, chọn đúng cấu hình ngay từ đầu giúp hạn chế tình trạng cáp không phù hợp với thiết bị hoặc hệ thống dẫn cáp. Tuấn Cầu Trục tập trung vào việc đối chiếu thông số thực tế trước khi tư vấn, giúp khách hàng xác định đúng loại cáp cần thay thay vì lựa chọn chỉ dựa trên tên gọi hoặc giá bán.

Tuấn Cầu Trục cung cấp cáp điện tròn cổng trục

Hơn 17 năm kinh nghiệm trong lĩnh vực cầu trục

Với hơn 17 năm kinh nghiệm, Tuấn Cầu Trục có quá trình làm việc thực tế với các hệ thống cầu trục, cổng trục, pa lăng và thiết bị điện liên quan. Đây là cơ sở để đội ngũ kỹ thuật hỗ trợ khách hàng từ bước xác định thông số đến lựa chọn cáp thay thế.

Đặc biệt, với những trường hợp cáp đã mất tem, không rõ model hoặc chỉ còn mẫu cáp cũ, kỹ thuật có thể dựa trên hình ảnh, kích thước và phương án lắp đặt để khoanh vùng cấu hình cần kiểm tra.

Đối chiếu cáp cũ – thiết bị – hệ thống dẫn cáp

Tuấn Cầu Trục không chỉ hỏi số lõi hoặc tiết diện mà tập trung kiểm tra các thông tin có ảnh hưởng trực tiếp đến khả năng lắp đặt và sử dụng:

• Số lõi và tiết diện cáp.
• Điện áp sử dụng.
• Đường kính ngoài.
• Chiều dài cần thay.
• Cáp đi cố định hay thường xuyên chuyển động.
• Bán kính uốn và hành trình cáp.
• Máng, kẹp, con lăn hoặc phương án dẫn cáp.
• Thiết bị đang sử dụng và vị trí cấp điện.

Với cáp điện tròn có lõi chịu lực hoặc loại sử dụng trên tuyến chuyển động, việc đối chiếu này càng cần thiết bởi cùng số lõi và tiết diện nhưng khác kết cấu cáp có thể dẫn đến yêu cầu lắp đặt khác nhau.

Có sẵn nhiều cấu hình cáp điện tròn EChu

Tuấn Cầu Trục cung cấp các cấu hình cáp điện tròn EChu, đáp ứng nhiều nhu cầu sử dụng trên cầu trục, cổng trục và thiết bị nâng hạ. Một số cấu hình có thể lựa chọn theo số lõi, tiết diện và kết cấu phù hợp với từng hệ thống.

Khách hàng không cần tự xác định chính xác mã cáp tròn ngay từ đầu. Chỉ cần cung cấp ảnh cáp cũ, tem thông số hoặc hình ảnh vị trí lắp đặt, đội ngũ kỹ thuật Tuấn Cầu Trục có thể hỗ trợ kiểm tra và đối chiếu cấu hình trước khi báo giá.

Báo giá theo đúng cấu hình, hỗ trợ từ khâu chọn đến thay thế

Tuấn Cầu Trục hướng đến quy trình tư vấn rõ ràng: tiếp nhận thông tin → đối chiếu thông số → xác định cấu hình → báo giá → hỗ trợ phương án thay thế. Cách làm này giúp khách hàng hạn chế hai trường hợp thường gặp: mua sai cáp do chỉ dựa vào tên gọi hoặc chọn loại giá thấp nhưng không phù hợp với phương án dẫn cáp đang sử dụng.

Nếu doanh nghiệp đang cần thay cáp điện tròn cổng trục, bổ sung tuyến cáp mới hoặc chưa xác định được loại cáp phù hợp, hãy gửi cho Tuấn Cầu Trục ảnh cáp hiện tại + tem/model nếu có + ảnh hệ thống dẫn cáp. Kỹ thuật sẽ dựa trên thông tin thực tế để đối chiếu cấu hình và tư vấn phương án phù hợp trước khi báo giá.

Câu hỏi thường gặp về cáp điện tròn cổng trục

Trong quá trình lựa chọn và thay thế cáp điện tròn cho cầu trục, cổng trục, nhiều khách hàng thường quan tâm đến khả năng sử dụng, cách chọn tiết diện và dấu hiệu cần thay cáp. Dưới đây là những câu hỏi Tuấn Cầu Trục thấy khách hàng thường thắc mắc khi tìm hiểu về cáp điện tròn cổng trục.

Câu hỏi thường gặp về cáp điện tròn cổng trục

Câu 1: Cáp điện tròn có dùng được cho cổng trục không?

Trả lời:

Có. Cáp điện tròn có thể được sử dụng cho cổng trục, cầu trục và một số thiết bị nâng hạ tùy vào vị trí lắp đặt và yêu cầu của hệ thống. Khi lựa chọn cần kiểm tra số lõi, tiết diện, điện áp, đường kính ngoài, bán kính uốn và phương án dẫn cáp. Nếu cáp phải di chuyển thường xuyên, cần chọn loại có kết cấu phù hợp với chuyển động lặp lại.

Câu 2: Chọn tiết diện cáp điện tròn cổng trục dựa vào đâu?

Trả lời:

Tiết diện cần được xác định dựa trên dòng điện làm việc, công suất thiết bị, chiều dài tuyến và điều kiện lắp đặt. Không nên chỉ nhìn vào công suất động cơ hoặc tiết diện của cáp cũ. Với cáp thay thế, nên đối chiếu thêm thông số thiết bị và cách bố trí thực tế để xác định cấu hình phù hợp.

Câu 3: Cáp điện tròn và cáp điện dẹt nên chọn loại nào?

Trả lời:

Không có một lựa chọn chung cho mọi hệ thống. Cần xem phương án dẫn cáp, không gian lắp đặt, đặc điểm chuyển động và yêu cầu của thiết bị. Cáp tròn cần chú ý đường kính ngoài và bán kính uốn; cáp dẹt cần kiểm tra chiều rộng, chiều dày và hệ thống máng hoặc kẹp tương ứng.

Câu 4: Cáp điện tròn cổng trục bị nứt vỏ có cần thay ngay không?

Trả lời:

Nếu lớp vỏ bị nứt, chai cứng, biến dạng hoặc mài mòn, nên kiểm tra cáp và nguyên nhân gây hư hỏng trước khi tiếp tục sử dụng. Mức độ xử lý phụ thuộc vào vị trí và tình trạng thực tế. Nếu nguyên nhân do bán kính uốn, kẹp, máng hoặc con lăn, cần xử lý cả hệ thống dẫn cáp để tránh cáp mới tiếp tục bị hư hỏng.

Câu 5: Khi thay cáp điện tròn cần cung cấp những thông tin gì?

Trả lời:

Khách hàng nên cung cấp ảnh cáp cũ, tem/model, số lõi, tiết diện, đường kính ngoài, chiều dài cần thay và điện áp sử dụng. Nếu cáp có chuyển động, nên gửi thêm ảnh máng, kẹp, con lăn hoặc toàn bộ tuyến dẫn cáp. Những thông tin này giúp kỹ thuật đối chiếu chính xác hơn trước khi báo giá.

Câu 6: Cáp điện tròn có dùng được cho hệ thống cáp thường xuyên chuyển động không?

Trả lời:

Có thể, nhưng cần chọn đúng loại cáp theo yêu cầu chuyển động. Ngoài thông số điện, cần kiểm tra bán kính uốn tối thiểu, tần suất chuyển động, hành trình và phương án dẫn cáp. Không nên lấy một loại cáp dùng cho tuyến cố định để thay trực tiếp vào vị trí phải uốn và di chuyển liên tục nếu chưa kiểm tra đặc tính của cáp.

Kết luận

Cáp điện tròn cổng trục cần được chọn theo số lõi, tiết diện, điện áp, đường kính, bán kính uốn, chiều dài tuyến và điều kiện chuyển động. Khi thay thế, nên đối chiếu đồng thời cáp cũ, thiết bị và hệ thống dẫn cáp để xác định đúng cấu hình thay vì chỉ dựa vào công suất. Tuấn Cầu Trục với hơn 17 năm kinh nghiệm hỗ trợ kiểm tra thông số và tư vấn cáp phù hợp theo thực tế lắp đặt. Khách hàng có thể gửi ảnh cáp cũ, tem thông số và vị trí lắp đặt để được đối chiếu trước khi báo giá.
