Thiết Kế Cầu Trục Từ A-Z: Quy Trình – Tiêu Chuẩn Và Kinh Nghiệm

Thiết kế cầu trục là bước quan trọng quyết định đến độ an toàn, hiệu suất vận hành và kéo dài thời gian sử dụng của hệ thống nâng hạ. Một phương án thiết kế tối ưu sẽ giúp doanh nghiệp tiết kiệm chi phí đầu tư, nâng cao năng suất sản xuất và đảm bảo thiết bị hoạt động ổn định trong thời gian dài.

Cầu trục là gì? Có những loại cầu trục nào phổ biến

Cầu trục là thiết bị nâng hạ được sử dụng để nâng, hạ và vận chuyển hàng hóa trong phạm vi nhà xưởng, kho bãi hoặc khu vực sản xuất công nghiệp. Thiết bị hoạt động trên hệ thống ray đặt dọc theo nhà xưởng, giúp di chuyển vật liệu một cách nhanh chóng, chính xác và an toàn.

Ngày nay, cầu trục được ứng dụng rộng rãi trong các ngành cơ khí chế tạo, kết cấu thép, sản xuất vật liệu xây dựng, logistics, đóng tàu và nhiều lĩnh vực công nghiệp khác. Tùy theo nhu cầu sử dụng và điều kiện lắp đặt, cầu trục được thiết kế với nhiều kiểu dáng và kết cấu khác nhau.

Có những loại cầu trục nào được thiết kế phổ biến hiện nay?

Hiện nay, các đơn vị thiết kế thường triển khai một số dòng cầu trục phổ biến sau:

• Cầu trục dầm đơn: là loại cầu trục có một dầm chính, phù hợp với tải trọng nhỏ và trung bình. Ưu điểm là kết cấu gọn nhẹ, chi phí đầu tư hợp lý và dễ lắp đặt.
• Cầu trục dầm đôi: được thiết kế với hai dầm chính song song, có khả năng nâng hạ tải trọng lớn, độ ổn định cao và phù hợp với các nhà máy sản xuất quy mô lớn.
• Cầu trục treo: hệ thống ray được treo trực tiếp lên kết cấu mái nhà xưởng, giúp tiết kiệm không gian và tối ưu diện tích làm việc.
• Cầu trục quay: thường được sử dụng tại các vị trí làm việc cố định như khu vực gia công, lắp ráp hoặc bốc xếp hàng hóa.
• Cầu trục phòng nổ: được thiết kế chuyên dụng cho môi trường dễ cháy nổ như nhà máy hóa chất, dầu khí hoặc kho chứa vật liệu nguy hiểm.

Xu hướng thiết kế cầu trục hiện đại trong công nghiệp 4.0

Cùng với sự phát triển của công nghiệp 4.0, thiết kế cầu trục ngày càng hướng đến tính tự động hóa, thông minh và tiết kiệm năng lượng. Các doanh nghiệp không chỉ quan tâm đến khả năng nâng hạ mà còn chú trọng đến hiệu suất vận hành và khả năng quản lý thiết bị.

Một số xu hướng thiết kế cầu trục hiện đại gồm:

• Ứng dụng điều khiển từ xa, giúp người vận hành làm việc an toàn và linh hoạt hơn.

• Tích hợp biến tần, tối ưu tốc độ di chuyển và tiết kiệm điện năng.

• Kết nối IoT, cho phép giám sát trạng thái hoạt động của cầu trục theo thời gian thực.

• Tự động hóa quy trình nâng hạ, giảm sai sót do con người và tăng năng suất sản xuất.

• Thiết kế tối ưu trọng lượng kết cấu, giúp giảm tải trọng bản thân cầu trục nhưng vẫn đảm bảo khả năng chịu lực.

• Ứng dụng phần mềm mô phỏng và phân tích hiện đại, nâng cao độ chính xác trong thiết kế và chế tạo.

Những xu hướng này đang góp phần tạo nên các hệ thống cầu trục thông minh, an toàn và hiệu quả hơn, đáp ứng nhu cầu sản xuất ngày càng cao của doanh nghiệp trong thời đại số.

Thiết kế cầu trục là gì?

Thiết kế cầu trục là quá trình tính toán, xây dựng và hoàn thiện bản vẽ kỹ thuật cho toàn bộ hệ thống cầu trục dựa trên các yêu cầu thực tế của doanh nghiệp. Quá trình này bao gồm việc xác định tải trọng nâng, khẩu độ, chiều cao nâng, kết cấu dầm, cơ cấu di chuyển, hệ thống điện điều khiển và các thiết bị an toàn đi kèm.

Thông qua thiết kế cầu trục, kỹ sư sẽ đưa ra phương án phù hợp với điều kiện nhà xưởng, mục đích sử dụng và ngân sách đầu tư. Đây là bước nền tảng quyết định chất lượng, độ bền và hiệu quả vận hành của toàn bộ hệ thống nâng hạ.

Vai trò của thiết kế cầu trục trong sản xuất công nghiệp

Thiết kế cầu trục có vai trò quan trọng trong việc đảm bảo thiết bị hoạt động hiệu quả và đáp ứng đúng nhu cầu sản xuất của doanh nghiệp. Một hệ thống được thiết kế phù hợp sẽ giúp quá trình nâng hạ, vận chuyển nguyên vật liệu và hàng hóa diễn ra nhanh chóng, chính xác hơn.

Bên cạnh đó, thiết kế cầu trục còn giúp: tối ưu không gian làm việc trong nhà xưởng, nâng cao năng suất sản xuất, giảm sức lao động thủ công, đảm bảo an toàn cho người và thiết bị, tiết kiệm chi phí đầu tư và vận hành lâu dài. Đối với các ngành cơ khí, thép, xây dựng, logistics hay sản xuất công nghiệp nặng, thiết kế cầu trục là yếu tố không thể thiếu để duy trì hoạt động ổn định và hiệu quả.

Tại sao cần thiết kế cầu trục đúng kỹ thuật?

Mỗi doanh nghiệp có nhu cầu nâng hạ, đặc điểm nhà xưởng và điều kiện vận hành khác nhau. Vì vậy, việc thiết kế cầu trục đúng kỹ thuật giúp hệ thống hoạt động phù hợp với thực tế sử dụng và đáp ứng đầy đủ các yêu cầu về tải trọng, độ bền và an toàn.

Một bản thiết kế cầu trục đạt chuẩn sẽ giúp đảm bảo khả năng chịu tải của kết cấu cầu trục, tăng độ ổn định khi vận hành, hạn chế rung lắc và biến dạng kết cấu, nâng cao thời gian sử dụng của thiết bị. Đồng thời giúp giảm chi phí sửa chữa và bảo trì, đáp ứng các tiêu chuẩn kỹ thuật và an toàn hiện hành. Ngoài ra, thiết kế đúng ngay từ đầu còn giúp doanh nghiệp tránh phát sinh chi phí cải tạo hoặc thay đổi kết cấu sau khi đưa vào sử dụng.

Những rủi ro khi thiết kế cầu trục không đạt tiêu chuẩn

Một hệ thống cầu trục được thiết kế không đúng kỹ thuật có thể gây ra nhiều hậu quả nghiêm trọng trong quá trình vận hành. Những sai sót trong tính toán tải trọng, lựa chọn vật liệu hoặc bố trí kết cấu đều có thể ảnh hưởng trực tiếp đến độ an toàn của thiết bị. Một số rủi ro thường gặp gồm:

• Dầm cầu trục bị võng hoặc biến dạng

• Động cơ và cơ cấu truyền động hoạt động quá tải

• Ray cầu trục bị lệch hoặc mài mòn nhanh

• Thiết bị rung lắc mạnh khi nâng hạ

• Tăng nguy cơ hư hỏng pa lăng và các linh kiện liên quan

• Giảm thời gian sử dụng của toàn bộ hệ thống

• Tiềm ẩn nguy cơ mất an toàn lao động và thiệt hại tài sản

Chính vì vậy, việc đầu tư vào một quy trình thiết kế cầu trục chuyên nghiệp ngay từ đầu là giải pháp giúp doanh nghiệp đảm bảo hiệu quả sản xuất, tối ưu chi phí và vận hành an toàn trong dài hạn.

Những thông số cần xác định trước khi thiết kế cầu trục

Trước khi tiến hành thiết kế cầu trục, kỹ sư cần khảo sát và xác định chính xác các thông số kỹ thuật cơ bản. Đây là cơ sở quan trọng để lựa chọn kết cấu, tính toán khả năng chịu tải và đưa ra phương án thiết kế phù hợp với nhu cầu sử dụng thực tế. Việc xác định đầy đủ các thông số ngay từ đầu không chỉ giúp tối ưu chi phí đầu tư mà còn đảm bảo cầu trục vận hành an toàn, ổn định trong thời gian dài.

Tải trọng nâng

Tải trọng nâng là thông số quan trọng trong quá trình thiết kế cầu trục. Đây là khối lượng hàng hóa lớn nhất mà cầu trục cần nâng hạ trong quá trình làm việc.

Tải trọng nâng sẽ ảnh hưởng trực tiếp đến kích thước và kết cấu dầm chính, lựa chọn pa lăng hoặc tời nâng, công suất động cơ, kết cấu nhà xưởng và đường ray. Việc xác định đúng tải trọng giúp tránh tình trạng thiết kế thiếu tải gây mất an toàn hoặc thiết kế quá lớn làm tăng chi phí đầu tư không cần thiết.

Khẩu độ

Khẩu độ cầu trục là khoảng cách giữa hai đường ray di chuyển của cầu trục hoặc khoảng cách giữa hai cột đỡ trong nhà xưởng.

Thông số này quyết định chiều dài dầm chính, kết cấu chịu lực của cầu trục, độ võng cho phép của dầm, chi phí vật tư và chế tạo. Khẩu độ càng lớn thì yêu cầu về độ cứng và khả năng chịu tải của kết cấu càng cao.

Chiều cao nâng hạ

Chiều cao nâng là khoảng cách từ vị trí thấp nhất đến vị trí cao nhất mà móc cẩu có thể di chuyển. Khi xác định chiều cao nâng cần xem xét chiều cao nhà xưởng, kích thước hàng hóa, không gian thao tác thực tế, khoảng cách an toàn giữa thiết bị và mái nhà xưởng. Việc lựa chọn chiều cao nâng phù hợp giúp tối ưu hiệu quả sử dụng và tránh lãng phí chi phí đầu tư.

Chiều dài đường ray cầu trục

Chiều dài đường ray là khoảng cách mà cầu trục cần di chuyển dọc theo nhà xưởng. Thông số này ảnh hưởng đến thiết kế ray cầu trục, số lượng cột đỡ và giá đỡ ray, hệ thống cấp điện dọc đường chạy, chi phí lắp đặt và vận hành. Đây là yếu tố cần được khảo sát chính xác để đảm bảo phạm vi làm việc đáp ứng nhu cầu sản xuất.

Tốc độ nâng hạ và di chuyển

Tùy thuộc vào đặc thù công việc, mỗi doanh nghiệp sẽ có yêu cầu khác nhau về tốc độ vận hành cầu trục. Các thông số cần xác định gồm: tốc độ nâng hạ tải, tốc độ di chuyển xe con, tốc độ di chuyển cầu trục. Lựa chọn tốc độ phù hợp giúp tăng năng suất làm việc đồng thời đảm bảo an toàn cho hàng hóa và người vận hành.

Chế độ làm việc của cầu trục

Chế độ làm việc phản ánh tần suất hoạt động và mức độ tải mà cầu trục phải chịu trong quá trình sử dụng. Một số yếu tố cần đánh giá gồm có: số giờ hoạt động mỗi ngày, tần suất nâng hạ, tỷ lệ làm việc ở tải trọng định mức, điều kiện vận hành thực tế. Thông số này là căn cứ để lựa chọn động cơ, hộp giảm tốc và các thiết bị cơ khí phù hợp.

Môi trường lắp đặt và vận hành

Điều kiện môi trường ảnh hưởng lớn đến thiết kế và thời gian sử dụng của cầu trục. Trước khi thiết kế cần khảo sát: nhiệt độ làm việc, độ ẩm môi trường, mức độ bụi bẩn, hơi hóa chất ăn mòn, khu vực dễ cháy nổ, điều kiện làm việc trong nhà hay ngoài trời. Từ đó kỹ sư sẽ lựa chọn vật liệu, lớp sơn bảo vệ và thiết bị điện phù hợp.

Nguồn điện sử dụng cho hệ thống

Nguồn điện là yếu tố cần xác định ngay từ giai đoạn thiết kế nhằm đảm bảo khả năng vận hành ổn định của cầu trục. Các thông số cần khảo sát gồm có: điện áp sử dụng, tần số nguồn điện, công suất cấp điện hiện có, phương án cấp điện cho cầu trục. Tại Việt Nam, đa số cầu trục công nghiệp sử dụng nguồn điện 3 pha 380V – 50Hz, tuy nhiên vẫn cần kiểm tra thực tế để lựa chọn thiết bị phù hợp.

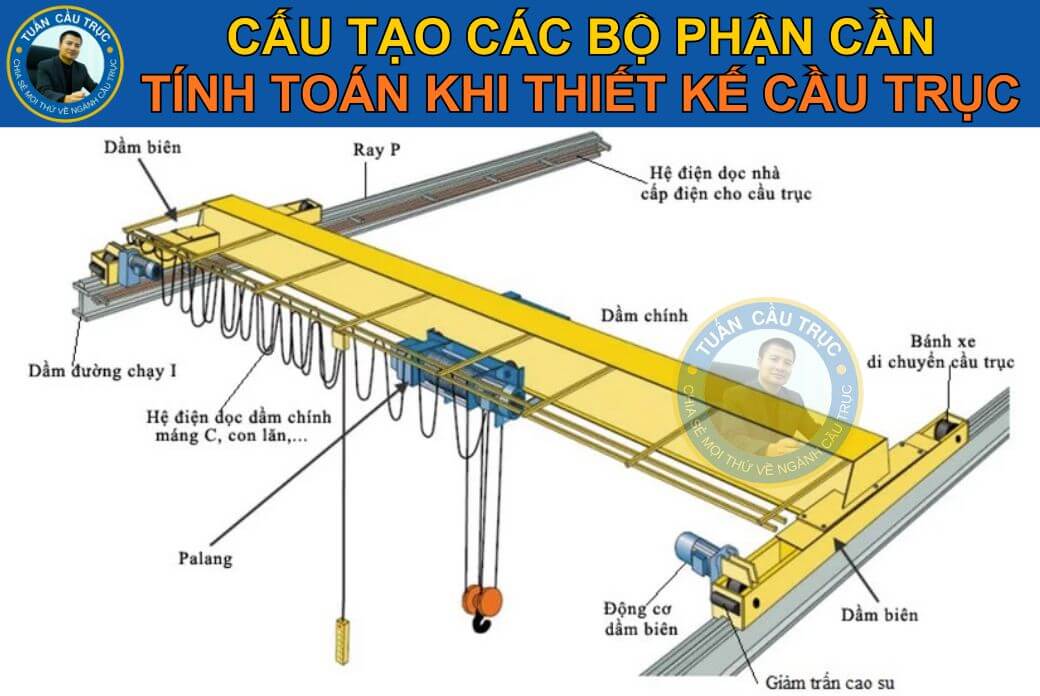

Cấu tạo các bộ phận cần tính toán khi thiết kế cầu trục

Trong quá trình thiết kế cầu trục, kỹ sư cần tính toán chi tiết từng bộ phận để đảm bảo hệ thống có khả năng chịu tải tốt, vận hành ổn định và đáp ứng các yêu cầu về an toàn. Mỗi bộ phận đều giữ một vai trò riêng và ảnh hưởng trực tiếp đến hiệu quả hoạt động của toàn bộ cầu trục.

Dầm chính cầu trục

Dầm chính là bộ phận chịu lực quan trọng của cầu trục, có nhiệm vụ đỡ pa lăng, xe con và toàn bộ tải trọng nâng. Khi thiết kế, kỹ sư cần tính toán tải trọng tác động, độ võng cho phép và khả năng chịu lực của kết cấu để đảm bảo dầm chính hoạt động ổn định trong thời gian dài.

Dầm biên

Dầm biên được lắp ở hai đầu dầm chính, có nhiệm vụ liên kết kết cấu cầu trục và truyền tải trọng xuống bánh xe di chuyển. Bộ phận này cần được tính toán phù hợp với tải trọng nâng và điều kiện vận hành thực tế.

Hệ thống nâng hạ

Hệ thống nâng hạ thường bao gồm pa lăng điện, cáp thép hoặc xích tải, tang cuốn cáp, móc cẩu và cụm puly. Đây là cơ cấu trực tiếp thực hiện việc nâng và hạ hàng hóa nên cần được lựa chọn dựa trên tải trọng làm việc và chế độ vận hành của cầu trục.

Xe con cầu trục

Xe con là bộ phận di chuyển ngang trên dầm chính, mang theo pa lăng để đưa tải trọng đến vị trí mong muốn. Khi thiết kế xe con, cần tính toán tải trọng, tốc độ di chuyển và khả năng chịu lực của kết cấu.

Cơ cấu di chuyển cầu trục

Cơ cấu di chuyển bao gồm động cơ, hộp giảm tốc, bánh xe và hệ thống truyền động. Bộ phận này giúp cầu trục di chuyển dọc theo đường ray trong nhà xưởng. Các thông số như tải trọng, tốc độ và quãng đường di chuyển cần được tính toán chính xác để đảm bảo vận hành ổn định.

Hệ thống ray cầu trục

Ray cầu trục là đường dẫn cho bánh xe di chuyển. Khi thiết kế cần xác định loại ray, kích thước ray, tải trọng tác động và phương án lắp đặt phù hợp với kết cấu nhà xưởng nhằm hạn chế mài mòn và rung lắc trong quá trình sử dụng.

Hệ thống cấp điện

Hệ thống cấp điện có nhiệm vụ cung cấp nguồn điện cho pa lăng, động cơ và các thiết bị điều khiển. Tùy theo đặc điểm công trình, kỹ sư có thể lựa chọn ray điện an toàn, cáp dẹt hoặc các giải pháp cấp điện khác để đảm bảo tính ổn định và an toàn.

Hệ thống điều khiển

Đây là bộ phận giúp người vận hành điều khiển các chuyển động nâng hạ và di chuyển của cầu trục. Hiện nay, các hệ thống điều khiển phổ biến gồm tay bấm điều khiển có dây, điều khiển từ xa không dây và hệ thống điều khiển tự động.

Hệ thống phanh và thiết bị an toàn

Để đảm bảo an toàn trong quá trình vận hành, cầu trục cần được trang bị hệ thống phanh điện từ, công tắc hành trình, bộ giới hạn tải trọng, bộ chống va chạm và các thiết bị bảo vệ khác. Đây là những hạng mục quan trọng cần được tính toán ngay từ giai đoạn thiết kế.

Việc tính toán đầy đủ các bộ phận trên sẽ giúp cầu trục đạt được khả năng chịu tải tối ưu, vận hành an toàn và đáp ứng hiệu quả nhu cầu nâng hạ trong môi trường công nghiệp.

Quy trình thiết kế cầu trục chuyên nghiệp

Thiết kế cầu trục là quá trình đòi hỏi sự kết hợp giữa khảo sát thực tế, tính toán kỹ thuật và kinh nghiệm chuyên môn nhằm đảm bảo hệ thống vận hành an toàn, hiệu quả và phù hợp với nhu cầu sản xuất. Một quy trình thiết kế chuyên nghiệp sẽ giúp hạn chế sai sót, tối ưu chi phí đầu tư và nâng cao thời gian sử dụng của thiết bị.

Bước 1. Khảo sát hiện trạng nhà xưởng

Bước đầu tiên trong quá trình thiết kế cầu trục là khảo sát thực tế công trình. Kỹ sư sẽ tiến hành đo đạc kích thước nhà xưởng, đánh giá kết cấu chịu lực, vị trí lắp đặt ray và các điều kiện liên quan đến quá trình vận hành. Việc khảo sát chính xác giúp đảm bảo phương án thiết kế phù hợp với hiện trạng thực tế và hạn chế phát sinh trong quá trình thi công.

Bước 2. Thu thập yêu cầu kỹ thuật từ khách hàng

Sau khi khảo sát, đơn vị thiết kế sẽ làm việc với khách hàng để xác định các yêu cầu kỹ thuật như: tải trọng nâng, khẩu độ cầu trục, chiều cao nâng hạ, tần suất sử dụng, môi trường làm việc, yêu cầu về tốc độ vận hành. Đây là cơ sở quan trọng để lựa chọn phương án thiết kế phù hợp.

Bước 3. Tính toán và lựa chọn phương án thiết kế

Dựa trên dữ liệu thu thập được, kỹ sư sẽ tiến hành tính toán tải trọng, khả năng chịu lực của kết cấu và lựa chọn loại cầu trục phù hợp. Ở giai đoạn này, các yếu tố như độ võng dầm, công suất động cơ, hệ thống ray và thiết bị an toàn đều được xem xét kỹ lưỡng nhằm đảm bảo hiệu quả vận hành lâu dài.

Bước 4. Thiết kế bản vẽ kỹ thuật

Sau khi thống nhất phương án, đội ngũ kỹ sư sẽ triển khai bản vẽ thiết kế chi tiết bằng các phần mềm chuyên dụng như AutoCAD, SolidWorks hoặc Inventor. Hồ sơ bản vẽ thường bao gồm:

• Bản vẽ tổng thể cầu trục

• Bản vẽ kết cấu dầm chính, dầm biên

• Bản vẽ cơ cấu nâng hạ

• Bản vẽ hệ thống điện điều khiển

• Bản vẽ lắp đặt và chế tạo

Bước 5. Kiểm tra và đánh giá độ an toàn

Trước khi hoàn thiện hồ sơ, các thông số kỹ thuật sẽ được kiểm tra lại nhằm đánh giá khả năng chịu tải và mức độ an toàn của hệ thống. Quá trình này giúp phát hiện sớm các sai lệch trong tính toán, đảm bảo thiết kế đáp ứng đầy đủ các tiêu chuẩn kỹ thuật hiện hành.

Bước 6. Hoàn thiện hồ sơ thiết kế

Sau khi rà soát và hiệu chỉnh, đơn vị thiết kế sẽ hoàn thiện toàn bộ hồ sơ kỹ thuật bao gồm bản vẽ, thuyết minh tính toán và danh mục vật tư. Đây là tài liệu quan trọng phục vụ cho quá trình chế tạo, lắp đặt và kiểm định cầu trục.

Bước 7. Hỗ trợ chế tạo và lắp đặt

Ở các đơn vị chuyên nghiệp, đội ngũ kỹ sư không chỉ thực hiện thiết kế mà còn hỗ trợ trong quá trình sản xuất và lắp đặt nhằm đảm bảo thiết bị được chế tạo đúng theo bản vẽ kỹ thuật. Việc đồng hành xuyên suốt dự án giúp hạn chế sai sót, nâng cao chất lượng công trình và đảm bảo cầu trục vận hành ổn định sau khi đưa vào sử dụng.

Tiêu chuẩn thiết kế cầu trục cần tuân thủ

Trong quá trình thiết kế cầu trục, việc tuân thủ các tiêu chuẩn kỹ thuật là yêu cầu bắt buộc nhằm đảm bảo độ an toàn, khả năng chịu tải và thời gian sử dụng của thiết bị. Các tiêu chuẩn này quy định chi tiết về tính toán kết cấu, lựa chọn vật liệu, hệ số an toàn, thiết bị điện và quy trình kiểm tra trước khi đưa vào vận hành.

Việc áp dụng đúng tiêu chuẩn thiết kế cầu trục không chỉ giúp doanh nghiệp đáp ứng các yêu cầu pháp lý mà còn hạn chế tối đa rủi ro sự cố trong quá trình sử dụng.

Tiêu chuẩn Việt Nam (TCVN)

TCVN là hệ thống tiêu chuẩn được áp dụng phổ biến tại Việt Nam trong lĩnh vực thiết bị nâng hạ. Các tiêu chuẩn này quy định các yêu cầu về thiết kế, chế tạo, lắp đặt, kiểm định và vận hành cầu trục.

Việc tuân thủ TCVN giúp đảm bảo an toàn cho người lao động và chất lượng thiết bị, đáp ứng yêu cầu kiểm định kỹ thuật, nâng cao chất lượng công trình và hệ thống nâng hạ, phù hợp với điều kiện sản xuất tại Việt Nam.

Tiêu chuẩn FEM

FEM (Fédération Européenne de la Manutention) là bộ tiêu chuẩn của Hiệp hội Thiết bị Nâng hạ Châu Âu, được nhiều nhà sản xuất cầu trục trên thế giới áp dụng. Tiêu chuẩn FEM tập trung vào phân loại chế độ làm việc của cầu trục, tính toán thời gian sử dụng của thiết bị, đánh giá tải trọng và ứng suất kết cấu, lựa chọn cơ cấu nâng hạ phù hợp.

Đây là một trong những tiêu chuẩn quan trọng đối với các hệ thống cầu trục công nghiệp hiện đại.

Tiêu chuẩn CMAA

CMAA (Crane Manufacturers Association of America) là tiêu chuẩn thiết kế cầu trục được sử dụng rộng rãi tại Mỹ và nhiều quốc gia khác. Tiêu chuẩn này quy định yêu cầu về kết cấu thép, khả năng chịu tải của cầu trục, tiêu chí lựa chọn thiết bị cơ khí và điện, các yêu cầu an toàn trong vận hành. CMAA thường được áp dụng cho các dự án có yêu cầu kỹ thuật cao hoặc phục vụ doanh nghiệp có vốn đầu tư nước ngoài.

Tiêu chuẩn DIN

DIN là hệ thống tiêu chuẩn kỹ thuật của Đức, nổi tiếng với độ chính xác và yêu cầu khắt khe trong thiết kế cơ khí. Trong thiết kế cầu trục, tiêu chuẩn DIN được sử dụng để: tính toán kết cấu chịu lực, lựa chọn vật liệu chế tạo, kiểm tra độ bền và độ ổn định của thiết bị, đánh giá khả năng làm việc trong điều kiện tải trọng lớn. Nhiều thiết bị cầu trục nhập khẩu từ châu Âu hiện nay được sản xuất dựa trên tiêu chuẩn DIN.

Tiêu chuẩn ISO liên quan đến cầu trục

ISO là bộ tiêu chuẩn quốc tế được áp dụng rộng rãi trong lĩnh vực công nghiệp và sản xuất thiết bị nâng hạ. Các tiêu chuẩn ISO liên quan đến cầu trục thường tập trung vào: yêu cầu về chất lượng sản phẩm, an toàn vận hành, quản lý rủi ro kỹ thuật, quy trình kiểm tra và đánh giá thiết bị.

Việc áp dụng tiêu chuẩn ISO giúp nâng cao tính đồng bộ và khả năng hội nhập với thị trường quốc tế.

Chi phí thiết kế cầu trục phụ thuộc vào những yếu tố nào?

Chi phí thiết kế cầu trục không có một mức giá cố định mà sẽ thay đổi tùy theo quy mô dự án, yêu cầu kỹ thuật và mức độ phức tạp của hệ thống. Việc hiểu rõ các yếu tố ảnh hưởng đến chi phí thiết kế sẽ giúp doanh nghiệp chủ động hơn trong quá trình lập kế hoạch đầu tư và lựa chọn giải pháp phù hợp.

Loại cầu trục cần thiết kế

Mỗi loại cầu trục sẽ có yêu cầu kỹ thuật và khối lượng tính toán khác nhau. Chẳng hạn, thiết kế cầu trục dầm đôi thường phức tạp hơn cầu trục dầm đơn do phải tính toán nhiều hạng mục kết cấu và thiết bị hơn. Ngoài ra, các dòng cầu trục chuyên dụng như: cầu trục phòng nổ, cầu trục luyện kim hay cầu trục tự động hóa cũng đòi hỏi quy trình thiết kế chuyên sâu, làm tăng chi phí thực hiện.

Tải trọng và khẩu độ cầu trục

Tải trọng nâng và khẩu độ là hai thông số ảnh hưởng trực tiếp đến khối lượng tính toán kỹ thuật. Cầu trục có tải trọng càng lớn hoặc khẩu độ càng rộng thì yêu cầu về độ bền kết cấu, vật liệu và các thông số kỹ thuật càng cao. Do đó, thời gian thiết kế và mức độ phức tạp của hồ sơ kỹ thuật cũng tăng theo, dẫn đến chi phí thiết kế cao hơn.

Mức độ phức tạp của dự án

Những dự án có điều kiện lắp đặt đặc biệt, không gian nhà xưởng hạn chế hoặc yêu cầu tích hợp nhiều chức năng sẽ cần nhiều thời gian khảo sát và tính toán hơn.

Ví dụ: thiết kế cầu trục cho nhà xưởng có kết cấu đặc biệt, thiết kế cải tạo cầu trục hiện hữu, thiết kế kết hợp nhiều cơ cấu nâng hạ, thiết kế cầu trục phục vụ dây chuyền sản xuất tự động. Các dự án này thường có chi phí thiết kế cao hơn so với các hệ thống tiêu chuẩn.

Tiêu chuẩn kỹ thuật yêu cầu

Việc áp dụng các tiêu chuẩn như: TCVN, FEM, DIN, CMAA hoặc ISO cũng ảnh hưởng đến chi phí thiết kế cầu trục. Các dự án yêu cầu tiêu chuẩn quốc tế thường cần quá trình tính toán, kiểm tra và lập hồ sơ kỹ thuật chi tiết hơn.

Đặc biệt, những công trình phục vụ doanh nghiệp FDI hoặc dự án xuất khẩu thường có yêu cầu kỹ thuật khắt khe, kéo theo chi phí thiết kế tăng lên.

Hồ sơ bản vẽ và tài liệu bàn giao

Mức độ chi tiết của hồ sơ thiết kế cũng là yếu tố quyết định chi phí. Một bộ hồ sơ đầy đủ thường bao gồm:

• Bản vẽ tổng thể cầu trục.

• Bản vẽ kết cấu dầm chính, dầm biên.

• Bản vẽ hệ thống điện điều khiển.

• Thuyết minh tính toán kỹ thuật.

• Danh mục vật tư và thiết bị.

• Hướng dẫn lắp đặt và vận hành.

Hồ sơ càng chi tiết thì thời gian thực hiện càng nhiều, từ đó ảnh hưởng đến đơn giá thiết kế.

Đơn vị thực hiện thiết kế

Chi phí thiết kế cầu trục cũng phụ thuộc vào năng lực và kinh nghiệm của đơn vị thực hiện. Các công ty có đội ngũ kỹ sư chuyên môn cao, sử dụng phần mềm thiết kế hiện đại và đã triển khai nhiều dự án thực tế thường có mức giá cao hơn nhưng đổi lại chất lượng hồ sơ và độ chính xác kỹ thuật được đảm bảo.

Lựa chọn đơn vị thiết kế uy tín giúp doanh nghiệp hạn chế sai sót, tối ưu chi phí chế tạo và đảm bảo cầu trục vận hành an toàn trong dài hạn.

Yêu cầu khảo sát và hỗ trợ kỹ thuật

Một số dự án cần khảo sát trực tiếp tại công trình, đo đạc hiện trạng nhà xưởng hoặc tư vấn giải pháp kỹ thuật chuyên sâu trước khi thiết kế. Những hạng mục này cũng được tính vào tổng chi phí thiết kế cầu trục.

Vì vậy, để nhận được báo giá chính xác, doanh nghiệp nên cung cấp đầy đủ thông tin về tải trọng, khẩu độ, chiều cao nâng, môi trường làm việc và các yêu cầu kỹ thuật cụ thể ngay từ giai đoạn đầu của dự án.

Các phần mềm thiết kế cầu trục phổ biến hiện nay

Trong lĩnh vực thiết kế cầu trục, việc ứng dụng các phần mềm chuyên dụng giúp kỹ sư nâng cao độ chính xác trong tính toán, tối ưu kết cấu và rút ngắn thời gian triển khai dự án. Tùy theo từng hạng mục thiết kế, các phần mềm sẽ được sử dụng để xây dựng bản vẽ 2D, mô hình 3D, phân tích kết cấu hoặc kiểm tra độ bền của hệ thống.

AutoCAD

AutoCAD là phần mềm thiết kế kỹ thuật được sử dụng phổ biến trong ngành cơ khí và cầu trục. Phần mềm này hỗ trợ xây dựng các bản vẽ 2D và 3D với độ chính xác cao, giúp kỹ sư dễ dàng triển khai hồ sơ kỹ thuật phục vụ quá trình chế tạo và lắp đặt.

Ưu điểm: giao diện quen thuộc, dễ sử dụng, độ chính xác cao, hỗ trợ thiết kế bản vẽ chi tiết và bản vẽ lắp, phù hợp với hầu hết các dự án cầu trục.

SolidWorks

SolidWorks là phần mềm thiết kế 3D chuyên nghiệp được nhiều đơn vị chế tạo cầu trục sử dụng. Phần mềm cho phép mô phỏng chi tiết các bộ phận và cụm lắp ráp trước khi đưa vào sản xuất.

Ưu điểm: thiết kế mô hình 3D trực quan, kiểm tra khả năng lắp ráp của các chi tiết, hỗ trợ mô phỏng chuyển động cơ khí, giảm sai sót trong quá trình chế tạo.

Autodesk Inventor

Inventor là phần mềm thiết kế cơ khí 3D mạnh mẽ, được ứng dụng rộng rãi trong thiết kế cầu trục và thiết bị nâng hạ công nghiệp.

Ưu điểm: xây dựng mô hình 3D chi tiết, tự động tạo bản vẽ kỹ thuật từ mô hình, dễ dàng chỉnh sửa và cập nhật thiết kế, hỗ trợ quản lý dữ liệu kỹ thuật hiệu quả.

Tekla Structures

Tekla Structures là phần mềm chuyên dùng để thiết kế và mô hình hóa kết cấu thép. Trong các dự án cầu trục khẩu độ lớn hoặc hệ thống kết cấu phức tạp, Tekla giúp kỹ sư kiểm soát tốt các chi tiết kết cấu và liên kết.

Ưu điểm: mô hình hóa kết cấu thép chính xác, hỗ trợ xuất bản vẽ gia công chi tiết, quản lý khối lượng vật tư hiệu quả, phù hợp với các dự án công nghiệp quy mô lớn.

SAP2000

SAP2000 là phần mềm phân tích và tính toán kết cấu được sử dụng để kiểm tra khả năng chịu lực của dầm cầu trục, cột đỡ và các kết cấu liên quan.

Ưu điểm: tính toán tải trọng và ứng suất chính xác, phân tích độ võng kết cấu đánh giá độ ổn định của hệ thống, hỗ trợ nhiều tiêu chuẩn thiết kế quốc tế.

ANSYS

ANSYS là phần mềm mô phỏng kỹ thuật cao cấp được sử dụng để phân tích độ bền, ứng suất và biến dạng của các bộ phận cầu trục dưới điều kiện làm việc thực tế.

Ưu điểm: phân tích phần tử hữu hạn (FEA) chuyên sâu, đánh giá độ bền và thời gian sử dụng của thiết bị, mô phỏng tải trọng động và tải trọng phức tạp, tối ưu thiết kế trước khi sản xuất.

*Kết luận: việc sử dụng các phần mềm thiết kế hiện đại mang lại nhiều lợi ích cho quá trình thiết kế và chế tạo cầu trục như:

• Nâng cao độ chính xác của bản vẽ và tính toán kỹ thuật

• Giảm thiểu sai sót trong quá trình thiết kế

• Tối ưu kết cấu và chi phí vật tư

• Rút ngắn thời gian triển khai dự án

• Dễ dàng chỉnh sửa và nâng cấp thiết kế khi cần thiết

• Tăng độ an toàn và độ tin cậy của hệ thống cầu trục

Nhờ sự hỗ trợ của các phần mềm chuyên dụng, quá trình thiết kế cầu trục ngày nay không chỉ nhanh chóng hơn mà còn đảm bảo tính chính xác, hiệu quả và đáp ứng tốt các yêu cầu kỹ thuật trong môi trường công nghiệp hiện đại.

Các lỗi thiết kế cầu trục dễ gặp phải doanh nghiệp cần tránh

Thiết kế cầu trục là công đoạn quan trọng quyết định đến độ an toàn, hiệu suất vận hành và thời gian sử dụng của toàn bộ hệ thống. Tuy nhiên, nếu quá trình khảo sát, tính toán hoặc lựa chọn thiết bị không chính xác, doanh nghiệp có thể đối mặt với nhiều rủi ro trong quá trình sử dụng. Dưới đây là những lỗi thiết kế cầu trục thường gặp doanh nghiệp cần tránh.

Xác định sai tải trọng nâng

Đây là một trong những lỗi phổ biến khi thiết kế cầu trục. Việc tính toán tải trọng thấp hơn nhu cầu thực tế có thể khiến thiết bị thường xuyên làm việc quá tải, làm giảm thời gian sử dụng và tiềm ẩn nguy cơ mất an toàn.

Lựa chọn khẩu độ không phù hợp

Khẩu độ cầu trục quá lớn hoặc quá nhỏ so với không gian nhà xưởng đều có thể ảnh hưởng đến hiệu quả vận hành. Điều này không chỉ gây lãng phí chi phí đầu tư mà còn làm giảm khả năng khai thác thiết bị.

Không tính toán đầy đủ tải trọng động

Nhiều đơn vị chỉ chú trọng tải trọng nâng mà bỏ qua tải trọng động phát sinh trong quá trình tăng tốc, phanh hoặc di chuyển hàng hóa. Điều này có thể khiến kết cấu cầu trục nhanh xuống cấp hoặc xảy ra sự cố khi vận hành.

Thiết kế dầm chính không đạt yêu cầu

Dầm chính là bộ phận chịu lực quan trọng của cầu trục. Nếu tính toán không chính xác, dầm có thể bị võng, rung lắc hoặc giảm khả năng chịu tải sau một thời gian sử dụng.

Bố trí hệ thống ray không hợp lý

Ray cầu trục lắp đặt sai tiêu chuẩn hoặc không đồng bộ với kết cấu nhà xưởng có thể gây lệch bánh xe, tăng mài mòn và ảnh hưởng đến độ ổn định của toàn hệ thống.

Lựa chọn thiết bị không phù hợp

Việc sử dụng pa lăng, động cơ, hộp giảm tốc hoặc hệ thống điện không phù hợp với chế độ làm việc thực tế có thể làm giảm hiệu suất vận hành và tăng chi phí bảo trì.

Bỏ qua yếu tố môi trường làm việc

Mỗi môi trường sản xuất đều có những đặc điểm riêng như độ ẩm cao, nhiệt độ lớn, bụi bẩn hoặc hóa chất ăn mòn. Nếu không được tính toán từ đầu, thời gian sử dụng của thiết bị có thể bị ảnh hưởng đáng kể.

Thiếu các thiết bị an toàn

Một số thiết kế không trang bị đầy đủ công tắc hành trình, bộ giới hạn tải trọng, hệ thống chống va chạm hoặc các cơ cấu bảo vệ khác. Đây là nguyên nhân tiềm ẩn nhiều rủi ro trong quá trình vận hành.

Không dự phòng khả năng mở rộng trong tương lai

Nhiều doanh nghiệp chỉ thiết kế dựa trên nhu cầu hiện tại mà không tính đến khả năng mở rộng sản xuất sau này. Điều này có thể dẫn đến việc phải cải tạo hoặc thay thế toàn bộ hệ thống, gây tốn kém chi phí.

Không tuân thủ tiêu chuẩn kỹ thuật

Việc bỏ qua các tiêu chuẩn như: TCVN, FEM, DIN hoặc CMAA có thể khiến cầu trục không đáp ứng yêu cầu an toàn, khó khăn trong công tác kiểm định và làm tăng nguy cơ xảy ra sự cố.

Việc nhận biết và tránh những lỗi thiết kế cầu trục kể trên sẽ giúp doanh nghiệp sở hữu hệ thống nâng hạ an toàn, bền bỉ và tối ưu chi phí đầu tư trong dài hạn. Một bản thiết kế được thực hiện bởi đội ngũ kỹ sư giàu kinh nghiệm sẽ là nền tảng quan trọng cho hiệu quả vận hành của toàn bộ nhà xưởng.

Tuấn Cầu Trục – Đơn vị chuyên thiết kế cầu trục cho nhà xưởng uy tín

Tuấn Cầu Trục tự hào là đơn vị hàng đầu trong lĩnh vực thiết kế và thi công cầu trục công nghiệp tại Việt Nam. Với nhiều năm kinh nghiệm thực tế, chúng tôi cung cấp giải pháp nâng hạ tối ưu cho mọi quy mô nhà xưởng sản xuất, kho bãi và công trình công nghiệp.

Kinh nghiệm và năng lực thiết kế

Đội ngũ kỹ sư của Tuấn Cầu Trục được đào tạo chuyên sâu, có khả năng thiết kế cầu trục dầm đơn, dầm đôi, cầu trục treo và cổng trục phù hợp với từng đặc thù không gian nhà xưởng. Mỗi bản thiết kế đều được tính toán tải trọng, khẩu độ và chiều cao nâng chính xác theo tiêu chuẩn kỹ thuật hiện hành.

Quy trình làm việc chuyên nghiệp

Chúng tôi thực hiện quy trình khép kín từ khảo sát thực địa, tư vấn lựa chọn loại cầu trục, thiết kế bản vẽ kỹ thuật, gia công chế tạo đến lắp đặt và nghiệm thu. Khách hàng được hỗ trợ tận tình trong từng giai đoạn, đảm bảo tiến độ và chất lượng công trình.

Đảm bảo chất lượng và bảo hành

Tất cả sản phẩm cầu trục của Tuấn Cầu Trục sử dụng vật liệu thép đạt chuẩn, thiết bị điện nhập khẩu chất lượng cao. Thêm vào đó, chúng tôi luôn cung cấp các phụ kiện cầu trục chính hãng và bảo hành theo chế độ của nhà sản xuất.

Tại sao chọn Tuấn Cầu Trục?

Với hàng trăm công trình đã bàn giao thành công trên toàn quốc, Tuấn Cầu Trục là lựa chọn đáng tin cậy cho doanh nghiệp khi cần giải pháp cầu trục hiệu quả, tiết kiệm chi phí và đúng tiến độ. Liên hệ ngay để nhận tư vấn và báo giá miễn phí!

FAQ – Câu hỏi thường gặp về thiết kế cầu trục

Trong quá trình tìm hiểu và triển khai dự án cầu trục, nhiều doanh nghiệp thường có những thắc mắc liên quan đến thời gian thiết kế, chi phí, tiêu chuẩn kỹ thuật hay hồ sơ bàn giao. Dưới đây là những câu hỏi thường gặp về thiết kế cầu trục được các chuyên gia của Tuấn Cầu Trục giải đáp.

Câu hỏi 1. Thiết kế cầu trục mất bao lâu?

Trả lời: Thời gian thiết kế cầu trục phụ thuộc vào quy mô và độ phức tạp của dự án. Đối với các hệ thống cầu trục tiêu chuẩn, thời gian thiết kế thường từ 3 – 7 ngày. Với các dự án có yêu cầu kỹ thuật đặc biệt hoặc cần khảo sát, tính toán chuyên sâu, thời gian có thể kéo dài hơn.

Câu hỏi 2. Khi nào cần thiết kế mới thay vì cải tạo cầu trục?

Trả lời: Doanh nghiệp nên thiết kế mới khi xây dựng nhà xưởng mới, thay đổi công năng sử dụng hoặc khi hệ thống cầu trục cũ không còn đáp ứng được nhu cầu sản xuất. Trong trường hợp chỉ cần nâng cấp tải trọng hoặc thay đổi một số hạng mục nhỏ, phương án cải tạo có thể giúp tiết kiệm chi phí hơn.

Câu hỏi 3: Thiết kế cầu trục có cần tuân thủ tiêu chuẩn nào không?

Trả lời: Có. Quá trình thiết kế cầu trục cần tuân thủ các tiêu chuẩn kỹ thuật và an toàn như TCVN, FEM, DIN, CMAA hoặc các tiêu chuẩn khác theo yêu cầu của dự án. Điều này giúp đảm bảo thiết bị vận hành ổn định, an toàn và đáp ứng yêu cầu kiểm định.

Câu hỏi 4. Hồ sơ thiết kế cầu trục gồm những gì?

Trả lời: Một bộ hồ sơ thiết kế cầu trục thường bao gồm: bản vẽ tổng thể hệ thống cầu trục, bản vẽ kết cấu dầm chính, dầm biên, bản vẽ hệ thống điện điều khiển, thuyết minh tính toán kỹ thuật, danh mục vật tư và thiết bị, các tài liệu hướng dẫn phục vụ chế tạo và lắp đặt.

Câu hỏi 5. Có thể thiết kế cầu trục theo yêu cầu riêng của nhà xưởng không?

Trả lời: Hoàn toàn có thể. Hiện nay, hầu hết các đơn vị thiết kế đều thực hiện theo yêu cầu thực tế của từng doanh nghiệp, từ tải trọng nâng, khẩu độ, chiều cao nâng đến môi trường làm việc và đặc thù sản xuất.

Câu hỏi 6. Doanh nghiệp cần chuẩn bị những thông tin gì trước khi thiết kế cầu trục?

Trả lời: Trước khi thiết kế, doanh nghiệp nên cung cấp các thông tin cơ bản như: tải trọng nâng yêu cầu, kích thước nhà xưởng, chiều cao nâng hạ, chiều dài đường chạy, môi trường làm việc, tần suất sử dụng thiết bị. Những dữ liệu này sẽ giúp kỹ sư đưa ra phương án thiết kế cầu trục tối ưu và phù hợp với nhu cầu thực tế.

Kết luận

Lựa chọn đơn vị thiết kế cầu trục chuyên nghiệp giúp doanh nghiệp sở hữu hệ thống nâng hạ an toàn, tối ưu chi phí và phù hợp với nhu cầu sản xuất thực tế. Với kinh nghiệm chuyên môn cùng quy trình thiết kế bài bản, đơn vị uy tín sẽ đảm bảo cầu trục đáp ứng các tiêu chuẩn kỹ thuật, vận hành ổn định, bền bỉ và hạn chế tối đa các rủi ro phát sinh trong quá trình sử dụng.

TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY

🌐 Website: https://tuancautruc.com/

 Hotline: 09 686 55 438

📺 Youtube: https://www.youtube.com/@tuancautruc

👍Facebook: https://www.facebook.com/tuancautruc

 Linkedin: https://www.linkedin.com/in/tuancautruc1980

 Blogspot: https://tuancautrucdl.blogspot.com/

 Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.

 Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.
