So Sánh Ray Điện Và Cáp Dẹt: Nên Chọn Loại Nào?

So sánh ray điện và cáp dẹt là câu hỏi mà tôi nhận được thường xuyên từ các khách hàng đang tìm kiếm giải pháp cấp điện cho cầu trục, cổng trục, pa lăng. Vậy hai sản phẩm này khác nhau như thế nào? Ứng dụng cụ thể ra sao? Cùng Tuấn Cầu Trục phân tích chi tiết trong bài viết dưới đây!

Ray điện cầu trục là gì? Cấu tạo, phân loại và nguyên lý hoạt động

Ray điện (hay còn gọi là ray điện an toàn, thanh ray dẫn điện) là hệ thống cấp điện dạng thanh cứng, được lắp đặt cố định dọc theo dầm biên hoặc dầm chạy của cầu trục, cổng trục. Cầu trục hoặc pa lăng sẽ di chuyển dọc theo ray, còn tay lấy điện (chổi tiếp điện) gắn trên xe con sẽ trượt dọc theo ray để lấy điện năng cấp cho động cơ.

Trong quá trình tư vấn thực tế, tôi thường giải thích với khách hàng rằng ray điện hoạt động theo nguyên lý tiếp xúc trượt: các lõi đồng dẫn điện bên trong thanh ray được cách điện với vỏ nhựa bên ngoài, chỉ để hở một khe nhỏ vừa đủ cho chổi than hoặc chổi đồng của tay lấy điện tiếp xúc và trượt liên tục trong quá trình cầu trục di chuyển.

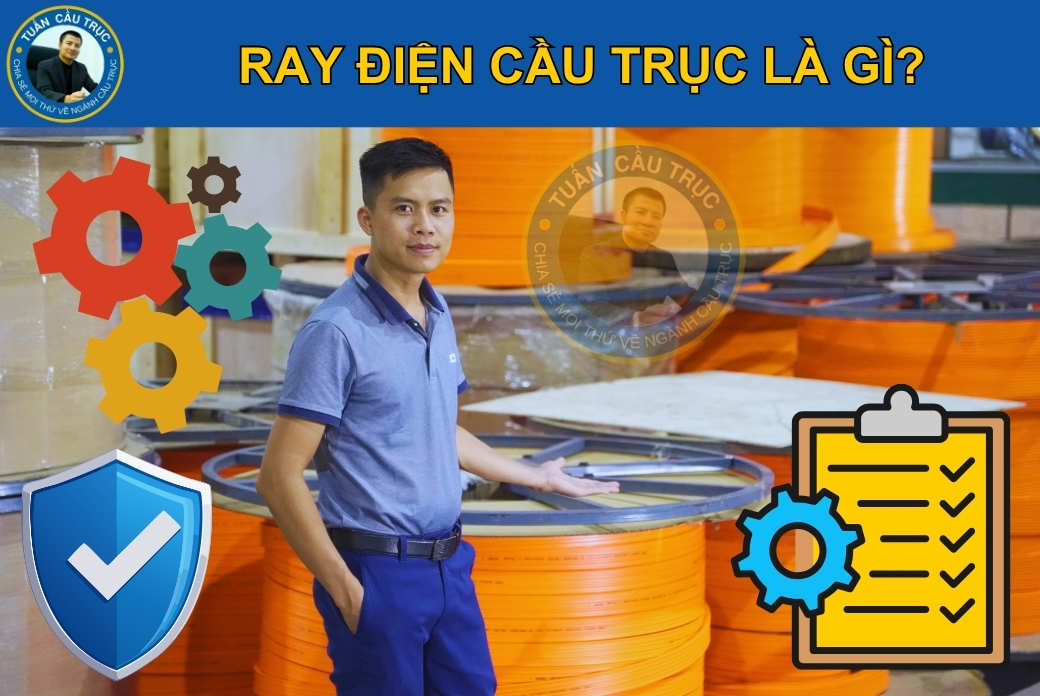

Ray điện cầu trục là gì?

Cấu tạo chi tiết hệ thống ray điện an toàn

Một hệ thống ray điện an toàn hoàn chỉnh bao gồm thanh ray chính và bộ phụ kiện đồng bộ đi kèm:

• Thanh ray điện chính:
  • Lõi dẫn điện (ruột ray): Chế tạo từ đồng nguyên chất có độ tinh khiết cao, giúp tối ưu khả năng dẫn điện, giảm trở kháng và hạn chế sụt áp trên đường dây dài.
  • Vỏ cách điện: Chế tạo từ nhựa PVC kỹ thuật chuyên dụng, có khả năng chịu nhiệt, chống cháy rụi, chống ăn mòn hóa chất và cách điện tốt để bảo vệ người lao động.
• Hệ thống phụ kiện lắp đặt và vận hành:
  • Kẹp ray (Kẹp treo): Dùng để treo và cố định thanh ray vào hệ đỡ hoặc dầm thép nhà xưởng với khoảng cách tiêu chuẩn từ 1m đến 1.5m một điểm kẹp.
  • Hộp nối ray / Khớp nối: Dùng để liên kết các đoạn ray rời lại với nhau, đảm bảo mặt tiếp xúc phẳng mịn để chổi than trượt qua không bị giật hay kẹt.
  • Bộ kéo căng ray (Căng ray): Lắp ở hai đầu tuyến ray, có tác dụng giữ toàn bộ thanh ray luôn thẳng, phẳng và triệt tiêu độ võng do co giãn nhiệt.
  • Tay lấy điện (Chổi tiếp điện): Gắn trên pa lăng hoặc xe con, chứa các chổi than carbon chịu mài mòn cao. Chổi than này trượt trực tiếp trên lõi đồng để lấy điện.
  • Nắp chụp đầu ray và hộp nguồn: Nắp chụp dùng để bọc kín hai đầu tuyến ray tránh rò điện, còn hộp nguồn kết nối dây điện từ tủ nguồn tổng vào thanh ray.

Lưu ý: Độ dài tiêu chuẩn của mỗi thanh ray đơn thường là 3m, 4m, 6m hoặc dạng cuộn đúc liền dài hàng trăm mét đối với các dòng ray nhỏ.

Phân loại ray điện an toàn cầu trục

Tùy thuộc vào thiết kế hệ thống và nhu cầu sử dụng thực tế, ray điện cầu trục được phân chia theo các tiêu chí sau:

• Theo số cực (P – Pole): Việc lựa chọn số cực phụ thuộc vào số pha cấp nguồn và yêu cầu an toàn, điều khiển của hệ thống.
  • Ray 3P (3 cực): Phổ biến nhất cho cầu trục dùng nguồn 3 pha (R-S-T) cấp cho pa lăng hoặc xe con.
  • Ray 4P (4 cực): Dùng cho hệ thống cần thêm 1 dây trung tính (N) hoặc dây tiếp địa (PE) để tăng tính an toàn.
  • Ray 6P (6 cực): Thường dùng cho các hệ thống điều khiển phức tạp hoặc cầu trục tích hợp nhiều động cơ, tín hiệu điều khiển riêng biệt.
• Theo dung lượng tải dòng điện (A – Ampe): Tiêu chuẩn Ampe được chọn dựa trên tổng công suất làm việc và tần suất hoạt động của các thiết bị.
  • Dòng tải nhỏ (50A – 75A): Phù hợp cho các dòng pa lăng, cầu trục sức nâng từ 1 tấn đến 5 tấn với hành trình ngắn.
  • Dòng tải trung bình (100A – 150A): Sử dụng rộng rãi cho cầu trục từ 5 tấn đến 15 tấn hoặc nhà xưởng có chiều dài đường chạy trung bình.
  • Dòng tải lớn (200A – 500A trở lên): Chuyên dùng cho các dòng cầu trục nặng từ 20 tấn trở lên, hoặc các tuyến ray dùng chung cho nhiều cầu trục hoạt động đồng thời.
• Theo thương hiệu và xuất xứ: Yếu tố xuất xứ quyết định trực tiếp đến độ bền vật liệu, tiêu chuẩn kỹ thuật và ngân sách đầu tư.
  • Thương hiệu Đài Loan (Harwork): Được ưa chuộng nhất thị trường nhờ chất lượng ổn định, ruột đồng chuẩn, vỏ nhựa bền và mức giá hợp lý.
  • Thương hiệu Hàn Quốc (Myungshin, Eunchang T&C): Dòng cao cấp hơn, độ chính xác cơ khí cao, thường đi đồng bộ với các dòng pa lăng Hàn Quốc.
  • Thương hiệu Trung Quốc (Kyec): Giá thành rẻ, phù hợp cho các dự án ngân sách thấp hoặc các mục đích sử dụng tạm thời.

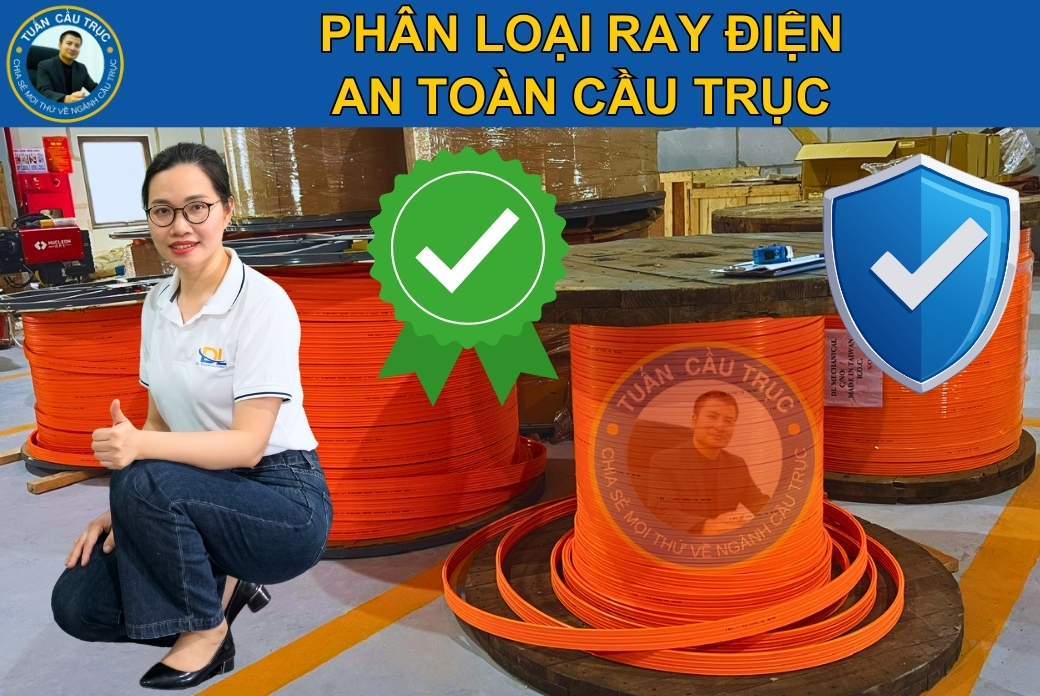

Phân loại ray điện an toàn cầu trục

Tổng quan về cáp dẹt cầu trục

Để tìm hiểu sơ bộ về cáp dẹt, tôi sẽ khái lược các thông tin từ định nghĩa, cấu tạo, cách vận hành đơn giản đến việc phân chia thông dụng trên thị trường hiện nay.

Cáp dẹt cầu trục là gì?

Cáp dẹt (dây cáp điện dẹt) là dòng cáp cấp nguồn mềm, dẻo có tiết diện hình chữ nhật. Khác với cơ chế tiếp xúc trượt của ray điện an toàn, cáp dẹt truyền điện trực tiếp qua lõi dẫn và vận hành theo cơ chế gấp dốc – kéo xếp (xếp lớp sâu đo). Dây cáp được treo trên các con lăn (trolley) trượt dọc theo hệ ray C hoặc ray I. Khi pa lăng hay cầu trục di chuyển, hệ thống con lăn sẽ tự động dồn xếp hoặc kéo giãn dây cáp mà không gây xoắn, rối hay va chạm vào kết cấu nhà xưởng.

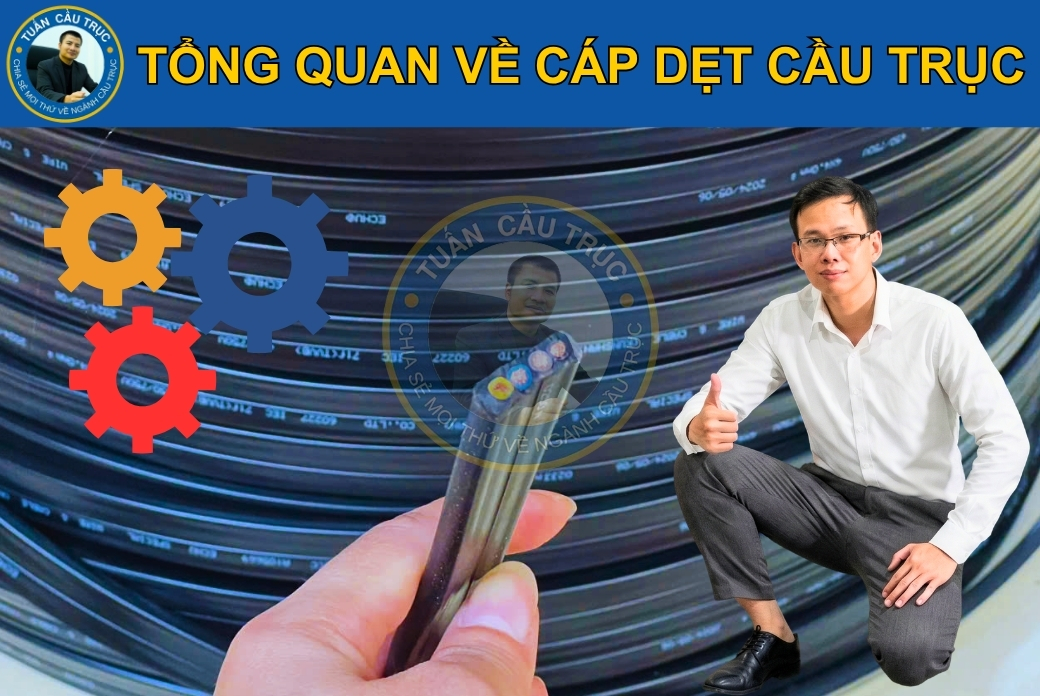

Tổng quan về cáp dẹt cầu trục

Cấu tạo chi tiết cáp dẹt

Cáp dẹt chuyên dụng cho thiết bị nâng hạ được cấu tạo từ các lớp vật liệu tối ưu cho khả năng uốn gấp liên tục:

• Lõi dẫn điện: Làm bằng nhiều sợi đồng mềm ủ nhuyễn (đồng tinh khiết), bện chặt để đạt độ mềm dẻo tối đa, hạn chế gãy đứt khi uốn lặp lại.
• Lớp cách điện lõi: Bọc quanh từng lõi đồng bằng nhựa PVC hoặc Rubber (cao su), có mã màu hoặc đánh số phân biệt rõ ràng.
• Lõi chịu lực (dây gia cường –  nếu có): Chạy dọc hai bên mép cáp hoặc bố trí trung tâm, làm bằng sợi thép chịu lực hoặc sợi aramid, giúp triệt tiêu lực kéo căng tác động lên lõi đồng.
• Lớp vỏ bảo vệ ngoài: Bọc toàn bộ các lõi bện phẳng. Vật liệu PVC chịu lực hoặc cao su lưu hóa giúp kháng mài mòn, chống va đập, kháng dầu và tia UV.

Cáp dẹt cầu trục có những loại nào?

Tùy theo yêu cầu vận hành và quy mô lắp đặt, cáp dẹt được phân loại theo các tiêu chí kỹ thuật sau:

• Phân loại theo số lõi (số cực): Quyết định khả năng truyền tải nguồn động lực hay tín hiệu điều khiển.
  • Cáp động lực (3 core, 4 core): Dùng cấp nguồn chính cho pa lăng và động cơ di chuyển (3 pha, 3 pha + PE).
  • Cáp điều khiển (8 core, 12 core, 16 core, 24 core…): Dùng truyền tín hiệu từ tay bấm điều khiển hoặc tủ điện trung tâm.
• Phân loại theo vật liệu vỏ: Quyết định độ dẻo dai và bán kính uốn cong của dây.
  • Cáp dẹt vỏ PVC: Dòng phổ biến, chi phí tối ưu, bề mặt trơn mịn, đáp ứng tốt môi trường nhà xưởng tiêu chuẩn.
  • Cáp dẹt vỏ cao su (Rubber): Mềm dẻo hơn, bán kính uốn nhỏ hơn, chịu mài mòn và kháng môi trường khắc nghiệt vượt trội.
• Phân loại theo môi trường làm việc: Đảm bảo độ bền cho cáp trong điều kiện vận hành đặc thù.
  • Loại tiêu chuẩn: Dùng trong nhà xưởng cơ khí, may mặc, kho bãi thông thường.
  • Loại chịu nhiệt / chống cháy: Dùng cho xưởng đúc, nhà máy luyện kim, xưởng nhiệt luyện.
  • Loại kháng hóa chất / kháng dầu: Dùng cho xưởng xi mạ, sơn tĩnh điện, nhà máy hóa chất hoặc môi trường ngoài trời.

So sánh ray điện an toàn và cáp dẹt cầu trục: Điểm giống và khác nhau

Khi thiết kế hệ điện cho cầu trục, cổng trục, việc lựa chọn cáp dẹt hay ray điện cần tính toán kỹ dựa trên vị trí lắp đặt, yêu cầu truyền điện, đặc thù nhà xưởng. Điều này ảnh hưởng trực tiếp đến khả năng truyền điện ổn định, an toàn và tác động đến cả ngân sách đầu tư của mọi đơn vị.

Dưới đây, Tuấn Cầu Trục so sánh chi tiết hai loại linh kiện này để giúp bạn có cái nhìn toàn diện trước khi lựa chọn phương án phù hợp với từng đơn vị.

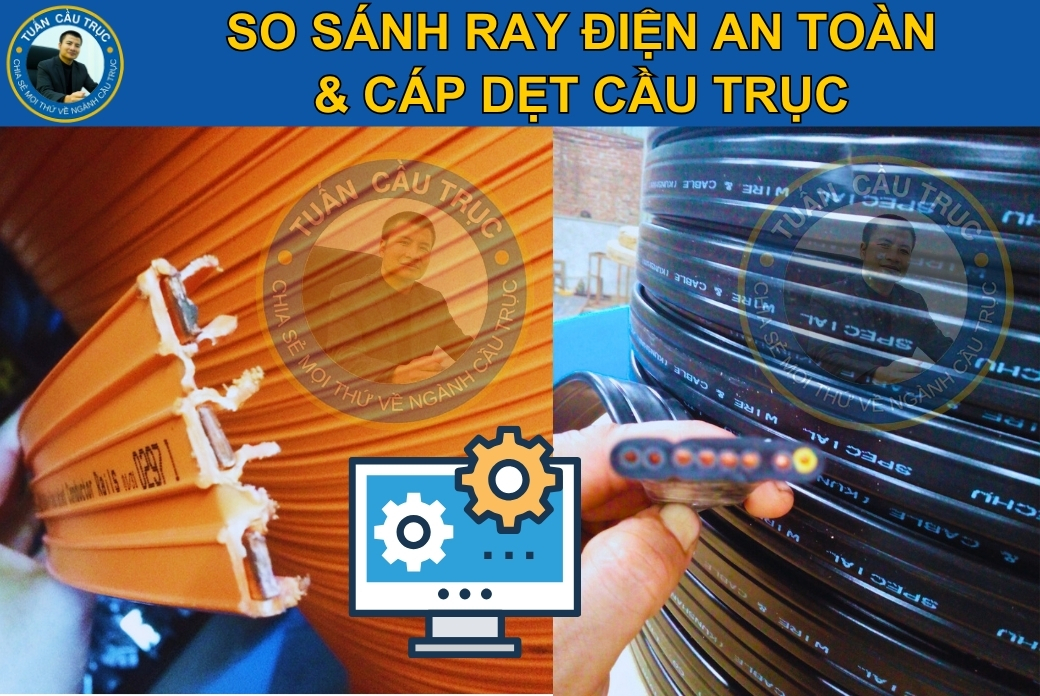

So sánh ray điện an toàn và cáp dẹt cầu trục

Điểm giống nhau giữa ray điện và cáp dẹt

Dù nguyên lý truyền tải điện khác nhau, cả hai hệ thống đều sở hữu những điểm chung quan trọng về tính ứng dụng trong ngành nâng hạ:

• Mục đích sử dụng: Cùng là giải pháp cấp nguồn động lực và tín hiệu điều khiển cho các thiết bị nâng hạ di chuyển liên tục (cầu trục, cổng trục, pa lăng, xe con).
• Hệ thống phụ kiện đồng bộ: Đều cần các phụ kiện gia cố và dẫn hướng (kẹp treo, giá đỡ, con lăn, bộ căng) để cố định chắc chắn vào kết cấu nhà xưởng.
• Dải thông số đa dạng: Đều cung cấp nhiều lựa chọn về tiết diện lõi, số cực (pha) và dòng chịu tải (A) để tương thích với từng công suất pa lăng.
• Yêu cầu an toàn: Cả hai đều đòi hỏi công tác kiểm tra, vệ sinh và bảo trì định kỳ để phòng ngừa sự cố rò điện hay gián đoạn nguồn trong quá trình sản xuất.

Bảng so sánh chi tiết ray điện an toàn và cáp dẹt cầu trục

Bảng tổng hợp dưới đây sẽ giúp bạn nhanh chóng nắm bắt các thông số và đặc tính kỹ thuật quan trọng của hai hệ thống:

Chi tiết các điểm khác biệt cốt lõi

Để có cái nhìn sâu hơn trước khi đưa ra quyết định, chúng ta cần phân tích kỹ các yếu tố kỹ thuật ảnh hưởng trực tiếp đến quá trình sử dụng. Từ góc nhìn của thợ cầu trục lâu năm, Tuấn Cầu Trục cho rằng những khác biệt rõ rệt nhất ở hai dòng sản phẩm này thể hiện ở các điểm chính sau đây:

• Khác biệt về độ bền cơ học: Lực tác động cơ học trong quá trình vận hành quyết định trực tiếp đến chu kỳ thay thế vật tư.
  • Ray điện an toàn: Có cấu trúc thanh cứng cố định dọc dầm, không phải chịu lực uốn cong hay uốn gập trong suốt quá trình vận hành. Bộ phận chính bị mài mòn cơ học là chổi than carbon lắp trên tay lấy điện. Khi chổi than mòn hết, bạn chỉ cần thay thế đầu chổi mới với chi phí rẻ mà không làm ảnh hưởng đến thanh ray chính.
  • Cáp dẹt sâu đo: Phải chịu chu kỳ uốn gập lặp đi lặp lại hàng chục nghìn lần mỗi năm tại các điểm treo con lăn. Cho dù sử dụng lõi đồng bện nhuyễn và bọc vỏ cao su gia cường chịu lực, dây cáp vẫn chịu hiện tượng mỏi vật liệu. Sau thời gian dài sử dụng (thường từ 3 – 5 năm tùy tần suất), dây có thể bị nứt vỏ cách điện hoặc đứt ngầm các lõi đồng bên trong, bắt buộc phải thay thế trọn bộ đoạn cáp.
• Khả năng thích ứng môi trường làm việc: Điều kiện môi trường tại vị trí lắp đặt ảnh hưởng lớn đến độ ổn định của dòng điện.
  • Ray điện an toàn: Vận hành theo cơ chế tiếp xúc hở (khe hở nhỏ bên dưới vỏ PVC để chổi trượt vào). Do đó, nếu lắp đặt trong các nhà xưởng có nhiều bụi kim loại, bụi xi măng, hơi axit đậm đặc hoặc độ ẩm quá cao (ngoài trời mưa gió), mặt tiếp xúc của lõi đồng dễ bị bám bẩn, oxy hóa hoặc rỗ bề mặt. Điều này dẫn đến hiện tượng chập chờn nguồn điện, đánh tia lửa điện làm nhanh mòn chổi than.
  • Cáp dẹt sâu đo: Các lõi dẫn điện được bọc kín 100% bên trong lớp vỏ cách điện PVC hoặc cao su lưu hóa. Sự kín này giúp cáp dẹt không bị ảnh hưởng bởi môi trường bên ngoài. Cáp dẹt vận hành cực kỳ ổn định trong các môi trường khắc nghiệt như xưởng xi mạ, nhà máy sản xuất hóa chất, xưởng đúc luyện kim, xưởng sơn tĩnh điện hoặc các hệ thống cổng trục hoạt động ngoài trời.
• Chi phí đầu tư và độ linh hoạt khi thi công: Sự cân đối giữa ngân sách ban đầu và tính khả thi kỹ thuật cho từng tuyến cấp điện.
  • Ray điện an toàn: Là giải pháp tối ưu chi phí và kỹ thuật cho tuyến cấp nguồn dọc nhà xưởng (đường chạy cầu trục) có chiều dài lớn (trên 30m – 100m+). Việc lắp đặt ray điện theo tuyến dài nhanh chóng, ít tốn không gian và chi phí vật tư tính trên mỗi mét tới thấp hơn so với hệ cáp dẹt cùng công suất.
  • Cáp dẹt sâu đo: Chi phí vật tư ban đầu gồm ray C, kẹp treo, hệ thống con lăn, tay kéo và cáp dẹt tương đối cao. Tuy nhiên, cáp dẹt lại là tiêu chuẩn khuyên dùng cho hệ cấp nguồn ngang (cấp điện cho pa lăng/xe con chạy trên dầm chính). Lý do là hành trình xe con ngắn (thường từ 6m – 30m), tần suất uốn gập cao, và cáp dẹt cho phép truyền tải cùng lúc cả nguồn động lực 3 pha lẫn hàng chục dây tín hiệu điều khiển trên cùng một dải cáp mà ray điện khó đáp ứng được.

Chi tiết khác biệt giữa ray điện và cáp dẹt

Nên chọn ray điện hay cáp dẹt?

Từ những phân tích tổng quát ở trên, chủ xưởng đã phần nào thấy được những khác biệt rõ rệt giữa cáp điện và ray dẹt. Tuy nhiên, phương án nào là phù hợp với đơn vị? Không có câu trả lời chung cho mọi dự án, thay vào đó tôi thường tư vấn cụ thể tùy theo vị trí lắp đặt, điều kiện môi trường thực tế và ngân sách dự án:

• Lựa chọn ray điện an toàn khi: Áp dụng cho các tuyến cấp nguồn chính dọc nhà xưởng với môi trường làm việc tiêu chuẩn.
  • Cấp nguồn dọc đường chạy nhà xưởng cho cầu trục/cổng trục di chuyển.
  • Môi trường nhà xưởng khô ráo, sạch sẽ (cơ khí chế tạo, may mặc, kho bãi, lắp ráp linh kiện).
  • Hệ thống yêu cầu dòng tải lớn (từ 100A, 150A đến 500A+) cho cầu trục sức nâng lớn hoặc nhà xưởng dùng chung nhiều cầu trục trên một tuyến đường chạy.
  • Cần tối ưu chi phí vật tư và thời gian thi công cho các tuyến nhà xưởng dài.
• Lựa chọn cáp dẹt (Hệ Festoon) khi: Áp dụng cho hệ thống cấp nguồn xe con hoặc môi trường khắc nghiệt ngoài trời, cần có thêm máng che.
  • Cấp nguồn ngang dọc theo dầm chính cho pa lăng / xe con di chuyển.
  • Môi trường làm việc khắc nghiệt: xưởng hóa chất, xi mạ, luyện kim, môi trường ẩm ướt, nhiều bụi dẫn điện.
  • Hệ thống cần truyền tải nhiều đường tín hiệu điều khiển phức tạp (cáp dẹt nhiều lõi: 8C, 12C, 16C, 24C…).

Nên chọn ray điện hay cáp dẹt?

Ưu và nhược điểm của ray điện an toàn

Đánh giá chính xác ưu và nhược điểm của ray điện an toàn là điều kiện tiên quyết để bạn xác định hiệu quả của sản phẩm này trước khi quyết định đầu tư.

Ưu điểm của ray điện an toàn

Dòng ray điện an toàn sở hữu nhiều thế mạnh vượt trội về mặt kết cấu và hiệu suất vận hành trong môi trường công nghiệp:

• Độ bền cao, ít mài mòn: Kết cấu thanh cứng giúp ray điện chịu lực tốt, không bị hiện tượng mỏi vật liệu. Bộ phận tiêu hao duy nhất là chổi than, giúp tiết kiệm tối đa chi phí bảo trì lâu dài.
• Khả năng chịu tải dòng điện lớn: Đạt từ 50A đến hơn 500A, đáp ứng tốt cho các dòng cầu trục tải trọng nặng, công suất lớn hoặc tuyến đường chạy dùng chung cho nhiều cầu trục.
• Tối ưu cho hành trình dài: Thi công nhanh chóng và tiết kiệm chi phí vật tư trên từng mét tới đối với các tuyến đường chạy dọc nhà xưởng từ 30m đến hàng trăm mét.
• An toàn và thẩm mỹ: Thiết kế vỏ PVC bọc kín lõi đồng với khe hở hẹp giúp ngăn ngừa nguy cơ chạm điện trực tiếp, giữ mặt bằng nhà xưởng gọn gàng.

Nhược điểm của ray điện cầu trục

Bên cạnh những ưu điểm nổi bật, hệ thống này vẫn tồn tại một số hạn chế kỹ thuật mà người sử dụng cần lưu ý:

• Hạn chế với đường chạy cong: Chỉ hoạt động tối ưu trên đường chạy thẳng, khó thi công ở các hệ thống cầu trục cần rẽ nhánh hay di chuyển đa hướng.
• Nhạy cảm với môi trường bụi bẩn/ẩm ướt: Thiết kế khe hở tiếp xúc trượt dễ bị bám bụi kim loại, hơi axit hoặc nước mưa, dẫn đến oxy hóa mặt đồng và gây ra hiện tượng chập chờn nguồn điện.
• Yêu cầu kỹ thuật lắp đặt khắt khe: Cần căn chỉnh độ thẳng và siết chặt các hộp nối. Nếu tuyến ray bị võng hoặc lệch khớp nối, chổi than trượt qua sẽ bị giật, phát sinh tia lửa điện và nhanh mòn.

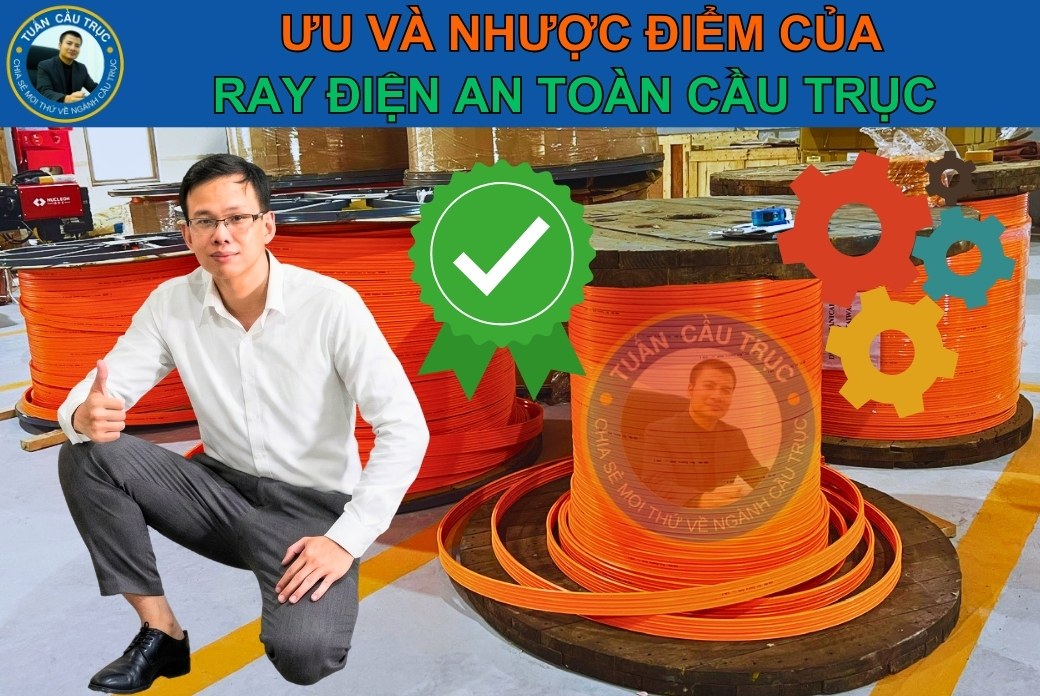

Ưu và nhược điểm của ray điện an toàn

Ưu và nhược điểm của cáp dẹt cầu trục

Đánh giá thực tế từ nhiều giải pháp điện cầu trục cho thấy cáp dẹt là giải pháp cấp nguồn có tính linh hoạt cao, nhưng cũng tồn tại những đặc tính kỹ thuật riêng cần lưu ý.

Ưu điểm của cáp dẹt

Hệ thống cáp dẹt sâu đo (Festoon) mang lại nhiều lợi thế vượt trội khi vận hành trong các môi trường đặc thù:

• Linh hoạt và đa hướng: Cấu trúc mềm dẻo giúp dây cáp dễ dàng gấp dốc, kéo xếp và vận hành tốt trên cả đường chạy thẳng lẫn các góc cua phức tạp.
• Bọc kín an toàn: Lớp vỏ cách điện PVC/cao su bọc kín 100% lõi đồng, ngăn chặn nguy cơ rò điện và chống chịu tốt môi trường ẩm ướt, khói bụi hay hóa chất.
• Thích ứng môi trường khắc nghiệt: Vận hành bền bỉ tại các xưởng xi mạ, sơn tĩnh điện, nhà máy hóa chất, xưởng đúc hoặc cổng trục ngoài trời mà không sợ oxy hóa lõi dẫn.
• Thi công nhanh chóng: Hệ thống ray C và con lăn treo cáp dễ lắp đặt, đặc biệt tối ưu cho hệ cấp nguồn ngang của pa lăng và xe con.

Nhược điểm của cáp dẹt

Bên cạnh những điểm mạnh về độ kín và tính linh hoạt, cáp dẹt vẫn có một số hạn chế về mặt vật liệu và kết cấu:

• Độ bền vỏ bị giới hạn bởi lực uốn: Việc uốn gập liên tục hàng nghìn lần mỗi ngày gây ra hiện tượng mỏi vật liệu, dẫn đến nứt vỏ hoặc đứt ngầm lõi sau một chu kỳ sử dụng (cần thay mới định kỳ).
• Giới hạn dòng chịu tải: Tiết diện dây bị khống chế để đảm bảo bán kính uốn cong, do đó khó đáp ứng các dòng tải lớn (trên 200A) so với ray điện ở cùng mức chi phí.
• Nguy cơ kẹt và xoắn cáp: Phụ thuộc vào hệ con lăn và ray C dẫn hướng; nếu lắp đặt sai kỹ thuật hoặc con lăn bị kẹt sẽ dẫn đến hiện tượng trật hành trình, rối hoặc rách cáp.

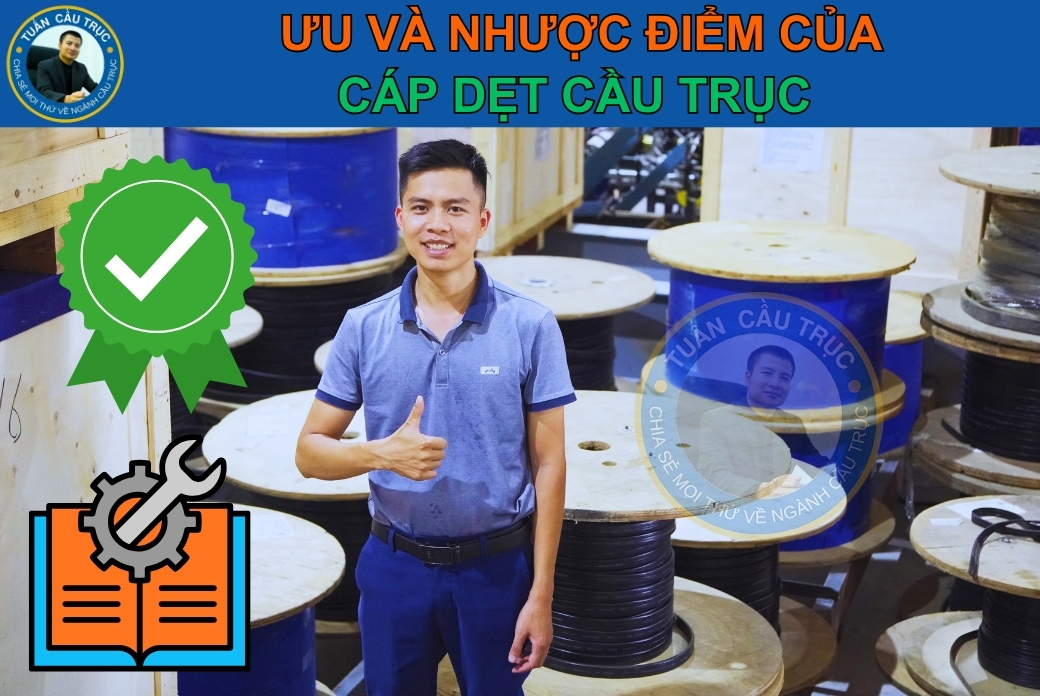

Ưu và nhược điểm của cáp dẹt cầu trục

Tuấn Cầu Trục – Địa chỉ cung cấp ray điện, cáp dẹt uy tín

Nhu cầu sử dụng thiết bị nâng hạ ngày càng cao đòi hỏi hệ thống cấp nguồn động lực/ điều khiển phải đảm bảo tính ổn định, an toàn và bền bỉ. Với hơn 17 năm kinh nghiệm trong ngành, Tuấn Cầu Trục tự hào là đơn vị uy tín chuyên triển khai giải pháp cấp điện cầu trục, với các dòng cáp dẹt và ray điện chất lượng.

Sản phẩm chủ lực tại Tuấn Cầu Trục

Chúng tôi tự tin mang đến cho khách hàng các dòng sản phẩm cấp nguồn chuẩn kỹ thuật, nhập khẩu chính hãng, đầy đủ giấy tờ:

• Ray điện an toàn Hardwork, Kyec: Dòng sản phẩm ray điện an toàn chất lượng cao, thiết kế vỏ nhựa PVC cách điện bền bỉ, ruột đồng nguyên chất giúp dẫn điện ổn định, hạn chế sụt áp. Đa dạng chủng loại từ 3P, 4P, 6P với dòng tải từ 50A đến 200A+, phù hợp cho mọi hệ thống cầu trục, cổng trục nhà xưởng.
• Cáp dẹt chuyên dụng Echu (Đài Loan): Dòng cáp dẹt sâu đo nổi tiếng về độ dẻo dai, chống mỏi vật liệu và chịu lực uốn gập tốt. Lớp vỏ bọc cao su/PVC bọc kín 100% giúp kháng dầu, chống ẩm và vận hành bền bỉ trong môi trường khắc nghiệt, chuyên dùng cho hệ cấp nguồn ngang pa lăng và xe con.
• Phụ kiện đồng bộ chính hãng: Cung cấp đầy đủ phụ kiện thay thế như chổi tiếp điện, kẹp treo ray, bộ căng ray, con lăn treo cáp, ray C dẫn hướng, hộp nối ray… đảm bảo tính lắp lẫn và đồng bộ.

Tại sao nên chọn mua thiết bị tại Tuấn Cầu Trục?

Sự tin tưởng của hàng trăm đối tác và nhà máy trên toàn quốc đến từ những giá trị thực tế mà Tuấn Cầu Trục mang lại suốt 17 năm qua và trên chặng đường sắp tới:

• Hàng sẵn kho số lượng lớn: Luôn sẵn các dòng ray điện Hardwork, Kyec và cáp dẹt Echu với đủ quy cách, đáp ứng tiến độ giao hàng nhanh chóng cho các dự án khẩn cấp.
• Tư vấn chuẩn kỹ thuật: Đội ngũ kỹ thuật giàu kinh nghiệm tư vấn chính xác chủng loại, dòng tải Ampe theo đúng công suất palăng, giúp khách hàng tối ưu chi phí và tránh lãng phí.
• Giá cả cạnh tranh: Phân phối trực tiếp từ nhà sản xuất, mang đến mức giá ưu đãi nhất cho các đơn vị thương mại, nhà xưởng và đại lý lắp đặt.
• Hỗ trợ kỹ thuật trọn đời: Chúng tôi hướng dẫn lắp đặt chuẩn sơ đồ, hỗ trợ xử lý sự cố và cung cấp linh kiện thay thế nhanh chóng trong suốt quá trình vận hành.

Tuấn Cầu Trục – Địa chỉ cung cấp ray điện, cáp dẹt uy tín

(FAQ) Hỏi – đáp khi so sánh ray điện và cáp dẹt

Khi đặt lên bàn cân lựa chọn ray điện hay cáp dẹt, chủ đầu tư thường băn khoăn về giá thành, đặc tính kỹ thuật hay độ bền lâu dài. Tất cả những thắc mắc này được Tuấn Cầu Trục tổng hợp và giải đáp cơ bản trong phần dưới đây, giúp bạn dễ dàng lựa chọn phương án cấp điện phù hợp.

Câu 1. Nhà xưởng mới nên dùng ray điện hay cáp dẹt?

Trả lời:

Tùy thuộc vào vị trí cấp nguồn trên cầu trục:

• Đường chạy dọc nhà xưởng (cho toàn bộ cầu trục di chuyển): Ưu tiên dùng ray điện an toàn vì chịu tải tốt, thi công nhanh và tối ưu chi phí trên hành trình dài.
• Đường chạy ngang (cho pa lăng/xe con di chuyển trên dầm): Ưu tiên dùng cáp dẹt (hệ Festoon ray C) vì khả năng uốn xếp linh hoạt và truyền tải được nhiều đường tín hiệu điều khiển.

Câu 2. Tại sao giá ray điện an toàn thường rẻ hơn cáp dẹt trên cùng chiều dài?

Trả lời:

Ray điện chỉ bao gồm thanh ray bọc nhựa và tay lấy điện đơn giản. Trong khi đó, hệ thống cáp dẹt yêu cầu trọn bộ phụ kiện đi kèm gồm: ray C dẫn hướng, kẹp treo, hệ thống con lăn mang cáp, tay kéo cáp và dải cáp dẹt nhiều lõi. Chi phí vật tư của hệ cáp dẹt do đó cao hơn.

Câu 3. Môi trường nhiều bụi bẩn hoặc ngoài trời nên dùng loại nào?

Trả lời:

Nên dùng cáp dẹt vỏ cao su (Rubber). Cáp dẹt được bọc kín, không bị ảnh hưởng bởi nước mưa, hơi ẩm, bụi kim loại hay hóa chất. Ray điện dùng cơ chế tiếp xúc hở nên dễ bị bám bụi, oxy hóa lõi đồng gây chập chờn nguồn điện nếu dùng ngoài trời hoặc môi trường khắc nghiệt.

Câu 4. Dùng ray điện an toàn có lo bị mòn hay phải thay thế thường xuyên không?

Trả lời:

Thanh ray điện bằng đồng bọc PVC bền, gần như không bị hỏng hóc hay mài mòn. Chi tiết tiêu hao duy nhất là chổi than nằm bên trong tay lấy điện do trượt ma sát liên tục. Tuy nhiên, giá thành chổi than rẻ và việc thay thế chỉ mất vài phút.

Câu 5. Cáp dẹt dùng bao lâu thì phải thay mới?

Trả lời:

Thời gian sử dụng trung bình của cáp dẹt chất lượng tốt là từ 3 – 5 năm (tùy thuộc vào tần suất làm việc). Sau thời gian này, hiện tượng mỏi vật liệu do uốn gập liên tục có thể làm nứt vỏ cách điện hoặc đứt ngầm lõi đồng, cần kiểm tra và thay mới để đảm bảo an toàn.

Câu 6. Cầu trục tải trọng lớn (từ 20 tấn trở lên) nên chọn hệ cấp điện nào?

Trả lời:

Nên dùng ray điện an toàn loại dòng tải lớn (200A, 300A, 500A). Ray điện đáp ứng dòng điện lớn tốt hơn nhiều so với cáp dẹt, do cáp dẹt nếu làm tiết diện quá to sẽ bị nặng, cứng, gây kẹt con lăn và khó uốn gập.

(FAQ) Hỏi – đáp khi so sánh ray điện và cáp dẹt

Kết luận

Qua bài viết so sánh ray điện và cáp dẹt trên đây, tôi hy vọng bạn đã có góc nhìn tổng quát về ưu, nhược điểm của từng dòng cấp điện. Với Tuấn Cầu Trục, không có phương án tối ưu cho mọi nhà xưởng. Việc lựa chọn ray điện hay cáp dẹt cần dựa trên đặc thù mặt bằng, tải trọng cầu trục, môi trường sản xuất và ngân sách đầu tư của từng doanh nghiệp. Liên hệ trực tiếp Tuấn Cầu Trục nếu bạn vẫn chưa tường tận sự khác biệt giữa hai dòng sản phẩm này và băn khoăn tìm giải pháp điện phù hợp cho nhà xưởng của mình!
