Ray Điện Chịu Tải Lớn: Cách Chọn Chuẩn Cho Nhà Xưởng

Ray điện chịu tải lớn là bộ phận cấp nguồn di động không thể thiếu trong hệ thống cầu trục, cổng trục và pa lăng công nghiệp tải lớn. Nhiều năm trong ngành nâng hạ, tôi nhận thấy nhiều chủ đầu tư vẫn còn nhầm lẫn giữa các loại ray, dẫn đến chọn sai công suất, sai tiêu chuẩn, tiềm ẩn rủi ro cho cả hệ điện. Cùng Tuấn Cầu Trục phân tích chi tiết về linh kiện quan trọng này trong bài viết chuyên ngành dưới đây!

Tổng quan về ray điện chịu tải lớn

Ray điện chịu tải lớn là hệ thống dẫn điện dạng thanh trượt, được lắp cố định dọc theo đường chạy của cầu trục, cổng trục, xe con hoặc pa lăng. Hệ thống có nhiệm vụ truyền tải và cấp nguồn điện liên tục cho thiết bị trong suốt quá trình di chuyển thông qua bộ chổi lấy điện (chổi quẹt).

Khác với ray điện dân dụng hay ray điện công suất nhỏ, ray điện chịu tải lớn được thiết kế để chịu được dòng điện định mức cao (thường từ 100A đến trên 800A), hoạt động liên tục trong môi trường công nghiệp khắc nghiệt như nhà máy thép, xi măng, cảng biển, nhà máy đóng tàu.

Tổng quan về ray điện chịu tải lớn

Vai trò quan trọng của ray điện chịu tải lớn

Trong hệ thống công nghiệp tải lớn, vận hành với tần suất liên tục, ray điện chịu tải lớn đóng vai trò không thể thay thế, thể hiện qua 3 điểm chính sau đây:

• Cấp nguồn công suất lớn và liên tục: Đảm bảo toàn bộ hệ thống động cơ nâng hạ, động cơ di chuyển dầm và xe con luôn đủ dòng điện vận hành ổn định, không bị sụt áp trên hành trình dài, kể cả khi thiết bị mang tải trọng nâng lớn.
• Tăng cường an toàn điện công nghiệp: Thiết kế vỏ bọc cách điện chuyên dụng giúp chống rò rỉ điện, hạn chế hiện tượng phóng tia lửa điện hay chập cháy, đáp ứng tiêu chuẩn an toàn khắt khe trong các môi trường nhiệt độ cao, nhiều bụi bẩn hoặc hóa chất.
• Tối ưu chi phí bảo trì và vận hành dài hạn: Cấu tạo thanh dẫn cứng chắc giúp giảm hao mòn vật lý, hạn chế tối đa tình trạng võng hay xoắn dây so với hệ cáp mềm truyền thống. Nhờ đó, hệ thống giảm tần suất dừng máy sửa chữa và kéo dài thời gian sử dụng cho thiết bị nâng.

Phân biệt ray điện chịu tải lớn và ray điện thông thường

Trong quá trình tư vấn thực tế, tôi nhận thấy nhiều người thường nhầm lẫn và cho rằng mọi loại ray điện cầu trục đều giống nhau. Tuy nhiên, giữa ray điện chịu tải lớn và ray điện thông thường có sự khác biệt rõ rệt về kết cấu lẫn khả năng vận hành.

Cùng Tuấn Cầu Trục tìm hiểu sự khác biệt chính của các dòng ray điện này trong phần dưới đây:

• Dòng điện định mức (Cường độ dòng điện): Sự khác biệt giữa ray điện chịu tải lớn và ray điện thông thường thể hiện ở:
  • Ray điện thông thường: Thường là loại ray 3P, 4P, 6P dạng đúc sẵn, dòng chịu tải nhỏ (từ 50A đến 100A), phù hợp cho pa lăng hoặc cầu trục tải trọng nhỏ và trung bình.
  • Ray điện chịu tải lớn: Thường là dạng ray 1P đơn cực hoặc ray hộp chuyên dụng, chịu được dòng điện từ 150A đến trên 1500A, đáp ứng cho các hệ thống cầu trục tải trọng lớn hoặc nhiều cầu trục chạy chung một đường ray.
• Vật liệu và tiết diện thanh dẫn: Ray chịu tải lớn sử dụng thanh dẫn bằng đồng nguyên chất hoặc hợp kim nhôm – đồng với tiết diện lớn hơn nhiều. Thiết kế này giúp giảm tối đa điện trở, hạn chế hiện tượng sụt áp trên hành trình dài và giảm sinh nhiệt khi thiết bị hoạt động hết công suất.
• Kết cấu cơ khí và độ bền: Ray chịu tải lớn có vỏ bọc dày, hệ thống giá đỡ và tay treo chắc chắn hơn để chống chịu tốt lực rung động, va đập liên tục từ cầu trục hàng chục đến hàng trăm tấn, đồng thời làm việc bền bỉ trong môi trường nhiều bụi bẩn, nhiệt độ cao hoặc hóa chất ăn mòn.

Cấu tạo ray điện chịu tải lớn đạt chuẩn công nghiệp

Đúng với tên gọi ray điện chịu tải lớn, linh kiện này được tối ưu từng chi tiết cơ khí. Một thanh ray đạt chuẩn công nghiệp gồm 2 phần chính là lõi đồng và vỏ bọc cao cấp. Ngoài ra, hệ điện này còn có phụ kiện đồng bộ để thực hiện chức năng lấy điện, truyền tải điện ổn định cho toàn bộ hệ thống.

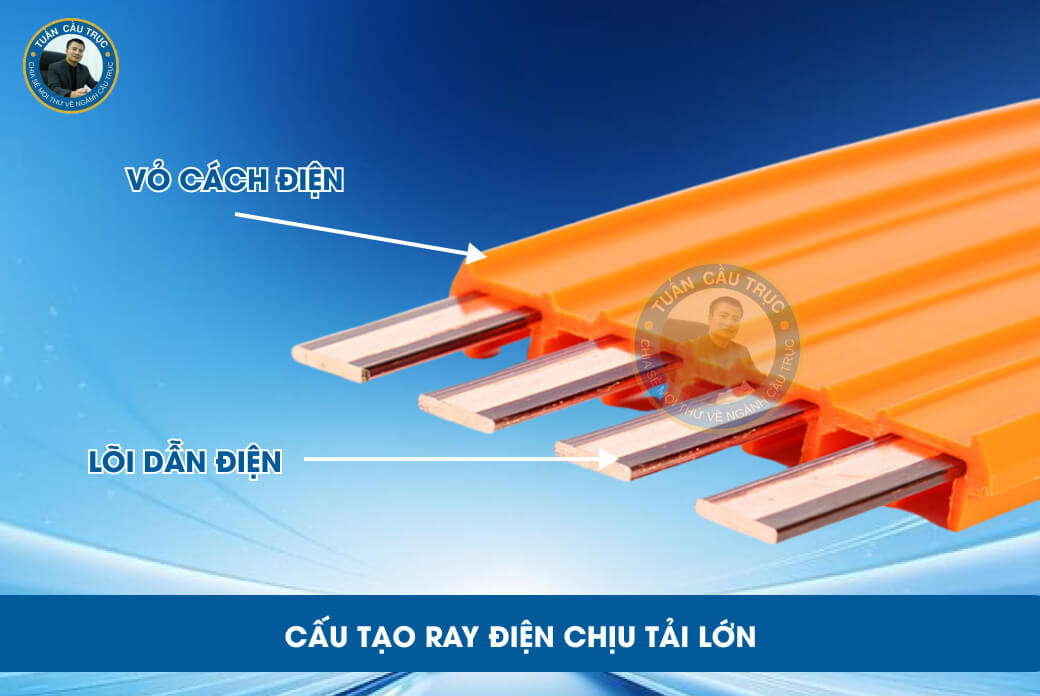

Cấu tạo ray điện chịu tải lớn

Thanh ray dẫn điện (Thanh dẫn chính)

Mọi thanh ray điện chịu tải lớn đều gồm hai thành phần tiêu chuẩn gồm có:

• Lõi dẫn điện: Làm bằng đồng điện giải nguyên chất (độ dẫn điện cao) hoặc hợp kim nhôm đúc có bề mặt mạ đồng/inox. Tiết diện lõi được tính toán lớn để đảm bảo khả năng tải dòng từ 150A đến trên 1500A mà không bị nóng hay sụt áp.
• Vỏ bọc cách điện: Làm từ nhựa PVC tiêu chuẩn, nhựa ABS hoặc UPVC chịu nhiệt cao, chống cháy và chống ăn mòn hóa chất. Vỏ bọc bao bọc kín thanh dẫn, chỉ để hở khe cho chổi điện trượt qua, giúp ngăn ngừa sự cố chập cháy hay rò rỉ điện.

Hệ phụ kiện lắp đặt đồng bộ

Hệ phụ kiện đi kèm của một thanh ray tiêu chuẩn với những thành phần chính sau đây giúp hệ điện lắp thẳng, cứng vững, đảm bảo khả năng truyền tải điện liên tục.

• Bộ chổi lấy điện (Chổi quẹt): Gồm lá than carbon (chổi than) nén bằng lò xo co giãn, giúp duy trì lực tiếp xúc liên tục và mượt mà vào thanh dẫn điện ngay cả khi cầu trục di chuyển tốc độ cao hoặc bị rung lắc.
• Kẹp treo ray (Giá đỡ ray): Cố định thanh ray vào dầm I hoặc dầm đỡ nhà xưởng. Kẹp thiết kế linh hoạt để ray có thể co giãn nhiệt tự do mà không bị cong vênh.
• Kẹp nối ray (Bộ nối thanh ray): Đảm bảo tính liên tục về điện và độ phẳng cơ học tại các điểm nối giữa các thanh ray.
• Hộp cấp nguồn (Căng ray / Bộ đấu nguồn): Điểm đấu nối dây cáp nguồn tổng vào hệ thống ray điện, thiết kế hộp bảo vệ chống va đập và chống nước.
• Khe co giãn nhiệt (Joint co giãn): Lắp đặt trên các hành trình dài (thường trên 50m – 100m) để triệt tiêu độ co giãn nở của kim loại do biến đổi nhiệt độ môi trường.

Các loại ray điện chịu tải lớn phổ biến trên thị trường

Khi lựa chọn ray điện chịu tải lớn, các đơn vị cần chú trọng các thông số chi tiết về số cực, dòng điện định mức và thương hiệu của sản phẩm. Tuấn Cầu Trục luôn nhấn mạnh rằng mỗi loại ray phù hợp với một loại thiết bị nâng hạ và điều kiện vận hành khác nhau.

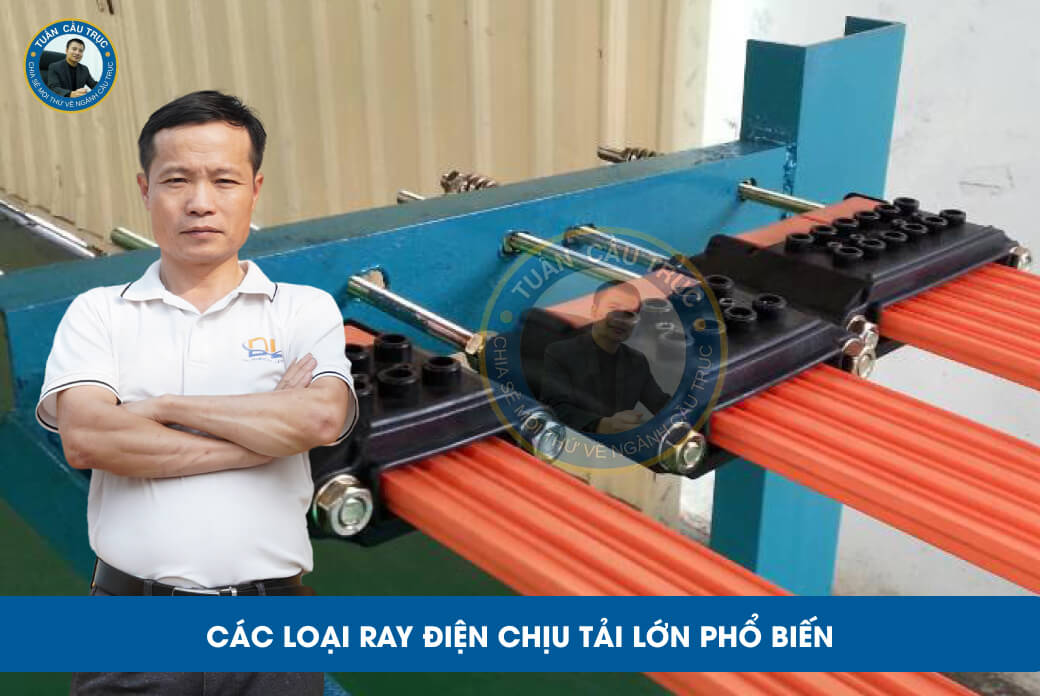

Các loại ray điện chịu tải lớn phổ biến

Phân loại theo số cực

Số cực quyết định cách bố trí các thanh dẫn điện và không gian lắp đặt của toàn bộ hệ thống.

• Ray điện đơn cực (1P): Mỗi thanh ray đảm nhiệm một cực điện. Hệ thống 3 pha thường sử dụng 3 hoặc 4 thanh lắp song song. Cấu hình này có ưu điểm về khả năng tản nhiệt, dễ tăng tiết diện thanh dẫn và thuận tiện thay thế từng pha. Phù hợp với cầu trục tải lớn, đường chạy dài hoặc hệ thống có nhiều cầu trục cùng vận hành.
• Ray điện đa cực (3P, 4P, 6P): Nhiều cực điện được tích hợp trong cùng một vỏ cách điện, giúp tiết kiệm không gian và rút ngắn thời gian lắp đặt. Với môi trường công nghiệp nặng, nên ưu tiên loại ray hộp kín để hạn chế bụi bẩn và bảo vệ thanh dẫn.

Phân loại theo dòng điện định mức

Dòng điện định mức cần được lựa chọn dựa trên nhu cầu tải thực tế và đặc tính vận hành của cầu trục.

• 150A – 300A: Thường dùng cho cầu trục dầm đơn, dầm đôi tải khoảng 5 – 15 tấn và đường chạy ngắn đến trung bình.
• 500A – 800A: Phù hợp với nhà xưởng công nghiệp nặng hoặc hệ thống có nhiều cầu trục dùng chung đường cấp điện.
• 1.000A trở lên: Dùng cho các hệ thống có công suất lớn như cầu trục luyện kim, nhà máy thép, đóng tàu hoặc cảng. Việc lựa chọn cần căn cứ vào tổng công suất động cơ, dòng khởi động và chế độ làm việc thực tế.

Phân loại theo thương hiệu

Một số thương hiệu ray điện chịu tải lớn thường được sử dụng trong hệ thống cấp điện cầu trục gồm:

• KYEC (Đài Loan): Có các dòng ray 1P và đa cực với nhiều mức dòng điện. Ray dẫn bằng đồng kết hợp vỏ cách điện, phù hợp với các hệ thống yêu cầu khả năng dẫn điện và độ ổn định cao.
• Hardwork (Đài Loan): Có nhiều lựa chọn về số cực và dòng điện, phù hợp với các công trình cần cân đối giữa thông số kỹ thuật và chi phí đầu tư. Phụ kiện như chổi tiếp điện, kẹp treo và khớp nối cũng dễ lựa chọn đồng bộ.
• Koreel (Hàn Quốc), Paul Vahle (Đức): Có các giải pháp ray điện công nghiệp với nhiều cấu hình chuyên dụng, phù hợp với dự án có yêu cầu kỹ thuật riêng hoặc điều kiện vận hành đặc thù.

Phân loại theo kết cấu

Tùy theo đặc thù kết cấu, tôi thường tư vấn các dòng ray điện chịu tải lớn như sau:

• Ray điện dạng kín: Vỏ bảo vệ bao quanh thanh dẫn, hạn chế bụi và hơi ẩm, phù hợp môi trường nhà xưởng.
• Ray điện dạng hở: Thanh dẫn lộ ra ngoài, kết cấu đơn giản, thuận tiện kiểm tra và bảo trì.

Lưu ý: Các thông tin phân loại trên chỉ mang tính tham khảo, không nên xem là tiêu chí đặc thù để lựa chọn ray điện. Để tính toán ray chịu tải lớn phù hợp với nhu cầu truyền tải điện thực tế, kỹ sư điện cần phân tích chi tiết về công suất động cơ, số lượng cầu trục dùng chung tuyến điện, dòng khởi động, chiều dài đường chạy và điều kiện môi trường.

Tiêu chí chọn ray điện chịu tải lớn cho nhà xưởng

Việc tính toán sai dòng tải, chọn nhầm ray điện chịu tải lớn khi lắp đặt là nguyên nhân chính dẫn tới các sự cố điện tại nhà xưởng. Dưới góc nhìn của thợ cầu trục lâu năm, tôi nhấn mạnh các đơn vị nên lưu ý các tiêu chí sau khi chọn ray điện an toàn cho nhà xưởng:

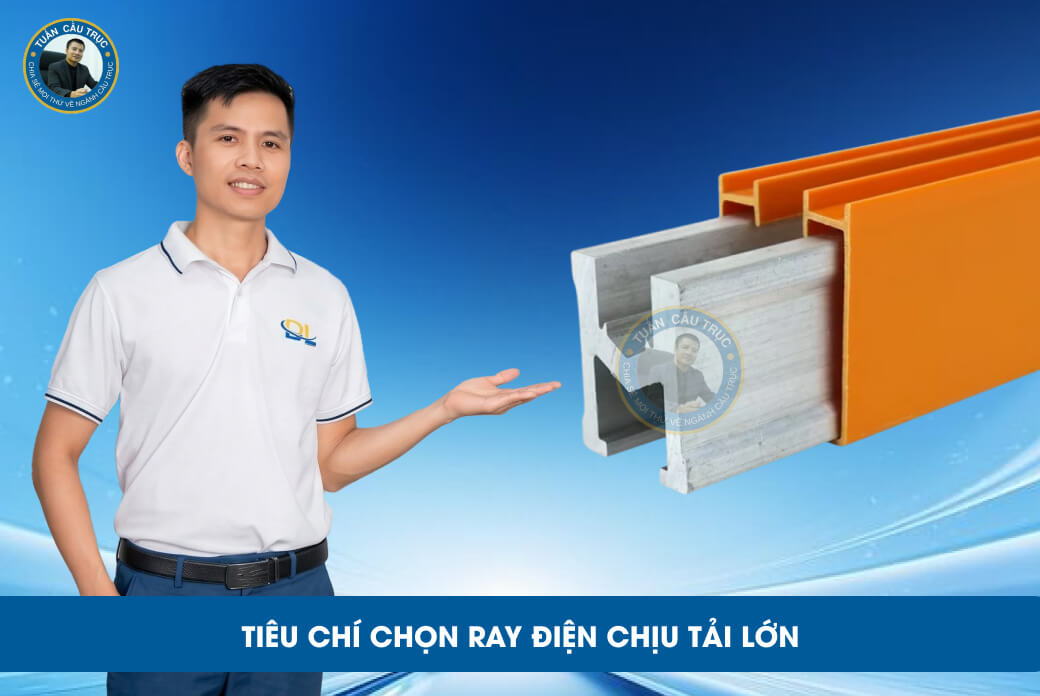

Tiêu chí chọn ray điện chịu tải lớn

Tính toán tải trọng dòng điện và công suất cầu trục

Trước khi chọn ray điện, cần xác định rõ tổng công suất động cơ của cầu trục bao gồm động cơ nâng hạ, động cơ di chuyển dầm chính và động cơ xe con, sau đó cộng thêm hệ số dự phòng an toàn (thường từ 20-30%) để tránh tình trạng ray điện bị quá tải. Nguyên tắc tôi áp dụng cho mọi dự án là luôn chọn ray điện có dòng định mức cao hơn ít nhất 25% so với dòng tải thực tế tính toán.

Trong một số trường hợp nhiều hệ thống cầu trục lấy điện chung từ một đường ray, tôi tính toán kỹ công suất và cách lắp đặt để đảm bảo truyền tải đủ, ổn định và an toàn cho toàn bộ hệ thống.

Khoảng cách nhịp và chiều dài đường ray

Chiều dài đường ray điện phải tương ứng với chiều dài đường chạy của cầu trục hoặc cổng trục. Kỹ thuật điện cần tính toán số lượng mối nối, khoảng cách giữa các giá treo để đảm bảo độ võng của ray nằm trong giới hạn cho phép, tránh tình trạng con trượt bị nảy, mất tiếp xúc khi di chuyển tốc độ cao.

Điều kiện môi trường lắp đặt

Môi trường lắp đặt quyết định trực tiếp đến cấp độ bảo vệ IP cần thiết của ray điện:

• Nhà xưởng cơ khí thông thường: IP23 là đủ đáp ứng.
• Nhà máy có bụi kim loại, hóa chất nhẹ: Nên chọn IP44 trở lên.
• Môi trường ngoài trời, cảng biển, khu vực có mưa trực tiếp: Bắt buộc IP55 trở lên hoặc dùng hệ cáp treo Festoon thay vì ray cố định. Tôi luôn khuyến nghị lắp đặt thêm máng che để đảm bảo an toàn cho nhà xưởng.

Tiêu chuẩn an toàn và chứng nhận chất lượng

Một hệ thống ray điện chịu tải lớn cần có đầy đủ chứng chỉ xuất xứ (CO/CQ), được kiểm định bởi cơ quan có thẩm quyền về an toàn điện và an toàn lao động trước khi đưa vào vận hành. Tại Tuấn Cầu Trục, tôi luôn yêu cầu đối tác cung cấp đầy đủ hồ sơ kỹ thuật, chứng chỉ chất lượng vật liệu và biên bản thử tải trước khi bàn giao công trình cho khách hàng.

Quy trình lắp đặt ray điện chịu tải lớn

Đối với hệ thống ray điện chịu tải lớn, quy trình lắp đặt cần đảm bảo các tiêu chí khắt khe về điện và cơ khí, đảm bảo việc truyền điện an toàn, ổn định cho nhà xưởng. Tại Tuấn Cầu Trục, chúng tôi luôn áp dụng quy trình chuẩn với những bước không thể bỏ qua gồm:

Khảo sát và thiết kế hệ thống

Bước đầu tiên và quan trọng nhất là khảo sát thực tế nhà xưởng: chiều dài đường chạy, tải trọng cầu trục, tần suất vận hành, điều kiện môi trường và hệ thống điện tổng thể của nhà máy. Từ dữ liệu khảo sát, đội kỹ thuật sẽ tính toán và lựa chọn loại ray, tiết diện dẫn điện, số lượng giá treo phù hợp, đảm bảo vừa đáp ứng công năng vừa tối ưu chi phí đầu tư cho khách hàng.

Thi công lắp đặt và căn chỉnh ray

Quá trình thi công bao gồm các bước: lắp đặt hệ giá treo cố định vào kết cấu thép nhà xưởng, lắp ghép các đoạn ray theo đúng cao độ thiết kế, đấu nối các mối nối đảm bảo độ dẫn điện liên tục, và cuối cùng là căn chỉnh độ thẳng, độ song song của toàn tuyến ray để con trượt di chuyển êm ái, không bị kẹt hay mất tiếp xúc.

Kiểm tra, nghiệm thu và vận hành thử

Sau khi lắp đặt hoàn tất, hệ thống cần được đo kiểm điện trở cách điện, đo dòng rò, kiểm tra tiếp xúc con trượt tại từng điểm trên toàn tuyến ray trước khi cho vận hành thử không tải và có tải theo đúng quy trình nghiệm thu. Đây là bước tôi luôn nhấn mạnh với đội thi công, vì nhiều sự cố chập điện xảy ra sau này thường bắt nguồn từ những lỗi nhỏ không được phát hiện ở giai đoạn nghiệm thu ban đầu.

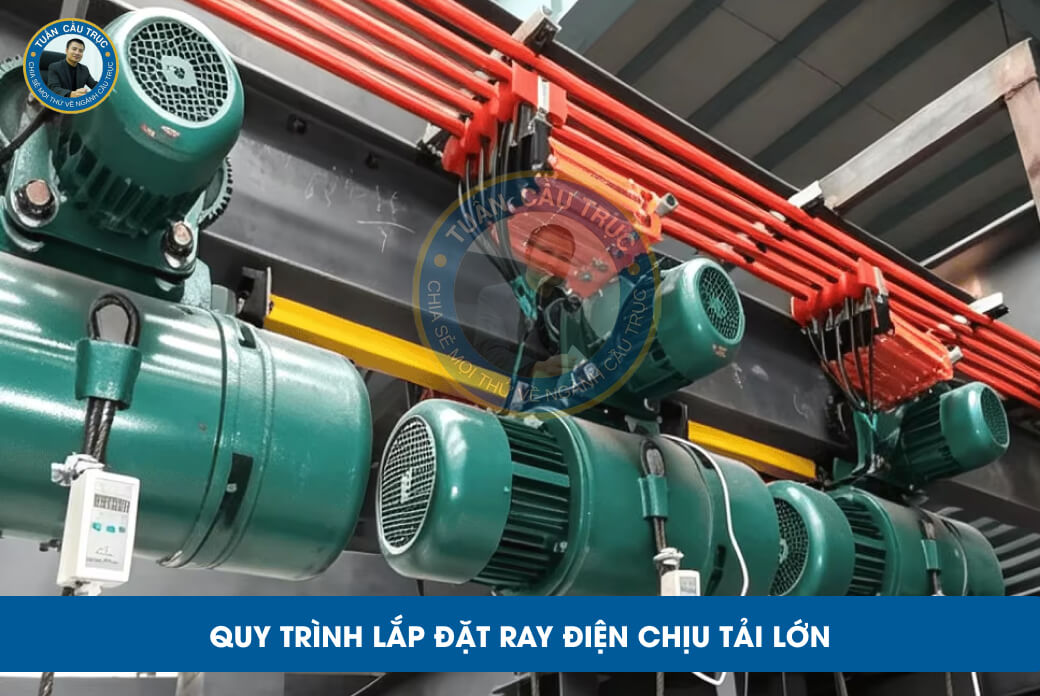

Quy trình lắp đặt ray điện chịu tải lớn

Bảo trì, bảo dưỡng ray điện chịu tải lớn

Ngoài việc chọn ray đúng dòng tải, lắp đặt đúng kỹ thuật, ray điện chịu tải lớn sẽ đảm bảo độ ổn định và thời gian sử dụng lâu dài khi được bảo trì, bảo dưỡng đúng quy trình. Tại Tuấn Cầu Trục, chúng tôi luôn khuyến nghị các đơn vị áp dụng lịch bảo trì chuẩn kỹ thuật như sau:

Lịch bảo trì định kỳ cho hệ thống ray điện

Dựa trên kinh nghiệm bảo trì thực tế tại các nhà xưởng, tôi khuyến nghị bạn áp dụng lịch kiểm tra hệ thống theo các mốc thời gian cố định. Việc phân chia công việc theo tần suất tuần, tháng, 6 tháng và hàng năm giúp kỹ thuật viên dễ dàng kiểm soát tình trạng thiết bị và phát hiện sớm các nguy cơ sự cố tiềm ẩn.

• Hàng tuần: Kiểm tra trực quan toàn bộ tuyến ray và vệ sinh sạch bụi bẩn, bụi kim loại bám trong khe tiếp điện.
• Hàng tháng: Kiểm tra độ mòn lá than chổi quẹt, đo lực ép lò xo tiếp xúc và siết chặt lại các bu-lông mối nối cơ khí.
• Định kỳ 6 tháng: Đo điện trở cách điện toàn tuyến, kiểm tra độ thẳng hàng và xử lý hiện tượng võng ray nếu có.
• Hàng năm: Đánh giá tổng thể toàn hệ thống, kiểm tra độ co giãn nhiệt và thay thế các đoạn ray hoặc chổi quẹt đã mòn quá giới hạn.

Dấu hiệu cảnh báo cần kiểm tra và thay thế ngay

Trong quá trình hoạt động thực tế, người vận hành cần tập trung quan sát, nhận biết các dấu hiệu bất thường của hệ thống. Thông thường, nếu xuất hiện tình trạng tia lửa điện bắn ra liên tục hoặc có mùi khét tại vị trí chổi quẹt, hệ thống đang gặp tình trạng tiếp xúc kém, sụt áp cục bộ hoặc bị quá nhiệt nghiêm trọng.

Bên cạnh đó, các dấu hiệu như chổi lấy điện phát ra tiếng ồn lạ, bề mặt thanh dẫn bị rỗ, biến dạng hoặc động cơ cầu trục chạy chập chờn cũng cảnh báo hệ thống đã xuống cấp. Lúc này, bạn cần cho dừng cầu trục để kiểm tra toàn diện và thay thế linh kiện kịp thời, tránh gây hư hỏng lan sang các thiết bị điện khác.

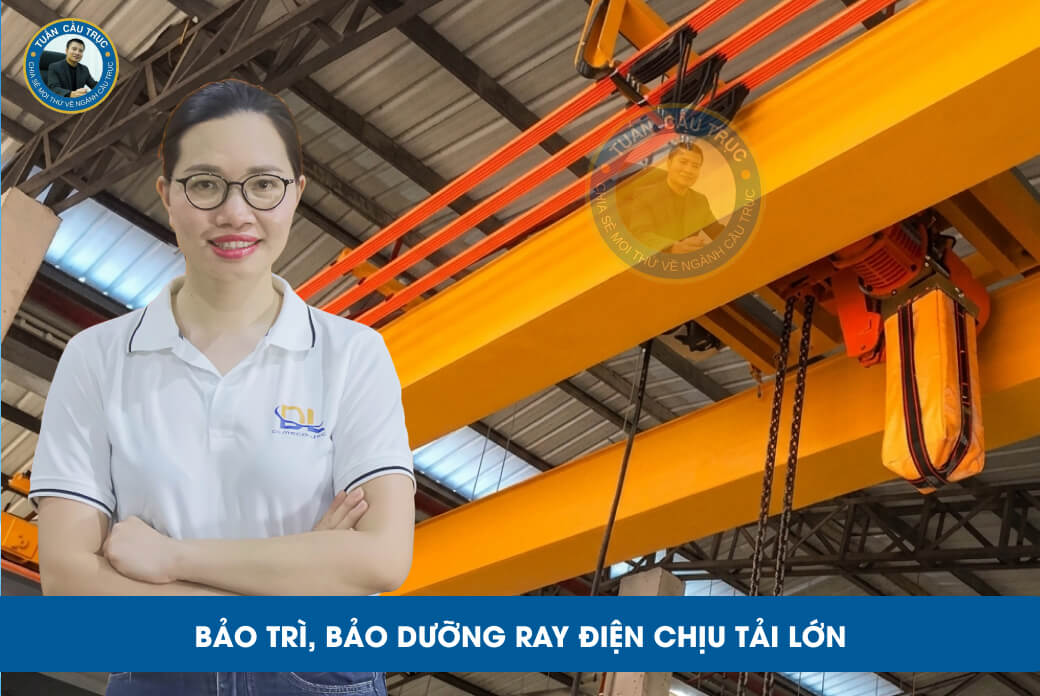

Bảo trì, bảo dưỡng ray điện chịu tải lớn

Lưu ý khi lắp đặt và vận hành ray điện chịu tải lớn

Việc thi công và vận hành ray điện chịu tải lớn đòi hỏi sự tuân thủ quy chuẩn kỹ thuật để đảm bảo an toàn, ổn định cho toàn hệ thống. Đúc rút từ những trải nghiệm thực tế trong nhiều năm triển khai lắp đặt, sửa chữa hệ điện nâng hạ, Tuấn Cầu Trục lưu ý các đơn vị những vấn đề chính khi thi công ray điện công suất lớn như sau:

Lưu ý quan trọng trong quá trình lắp đặt

Đối với quá trình lắp đặt, thợ thi công cần chú ý các tiêu chuẩn về độ phẳng, khoảng cách kẹp treo, khe giãn,…

• Cân chỉnh độ thẳng và độ phẳng mặt trượt: Đường ray điện phải được căn chỉnh thẳng hàng dọc theo dầm I hoặc dầm đỡ nhà xưởng. Các điểm nối giữa các thanh ray phải phẳng, không gờ lệch để chổi quẹt trượt mượt mà, tránh bị nảy hay va đập gây gãy lá than carbon.
• Đảm bảo khoảng cách kẹp treo chuẩn: Kẹp treo ray cần được cố định đúng khoảng cách từ 1,2m đến 1,5m/điểm. Lắp quá xa sẽ làm ray bị võng khi chổi quẹt đi qua, gây mất tiếp xúc điện hoặc phát sinh tia lửa điện.
• Bố trí khe co giãn nhiệt đúng kỹ thuật: Với các tuyến đường chạy dài trên 50m, bắt buộc phải lắp đặt khe co giãn nhiệt (Joint co giãn). Thiết bị này giúp triệt tiêu độ co giãn nở của lõi đồng/nhôm khi nhiệt độ môi trường thay đổi hoặc khi chạy quá tải, ngăn ngừa hiện tượng cong vênh ray.
• Lực nén chổi quẹt điện vừa đủ: Lò xo của bộ chổi lấy điện phải được điều chỉnh lực ép vừa phải. Lực ép quá yếu khiến chổi than tiếp xúc chập chờn gây phóng điện; ngược lại, lực ép quá mạnh sẽ làm tăng ma sát, khiến chổi than mòn cực nhanh và gây nặng tải cơ học.

Lưu ý an toàn trong quá trình vận hành

Khi vận hành, các đơn vị cần tuân thủ chặt chẽ nguyên tắc sau để đảm bảo an toàn nguồn điện:

• Kiểm tra điện trở cách điện trước khi đóng nguồn: Trước khi đưa hệ thống vào vận hành chính thức hoặc sau mỗi kỳ bảo trì lớn, kỹ thuật viên bắt buộc phải dùng đồng hồ megomet đo điện trở cách điện toàn tuyến để đảm bảo vỏ bọc không bị rò rỉ điện.
• Vệ sinh định kỳ khe tiếp điện: Bụi bẩn, bụi kim loại hoặc màng oxy hóa bám trong khe ray là nguyên nhân chính gây ra hiện tượng phát tia lửa điện và mùi khét. Cần dùng chổi cước mềm hoặc máy hút bụi công nghiệp làm sạch khe ray định kỳ.
• Không vận hành ép tải vượt định mức: Không vận hành đồng thời nhiều cầu trục nâng quá tải trên cùng một đoạn ray nếu tổng dòng điện vượt quá dòng định mức cho phép của hệ thống.
• Đào tạo công nhân nhận biết dấu hiệu bất thường: Người vận hành cầu trục cần được hướng dẫn chú ý các dấu hiệu cảnh báo như: tiếng chổi quẹt kêu rít bất thường, hiện tượng giật cục khi di chuyển, hoặc xuất hiện tia lửa điện bắn ra liên tục để kịp thời báo bộ phận kỹ thuật xử lý.

Lưu ý khi lắp đặt và vận hành ray điện chịu tải lớn

Báo giá tham khảo ray điện chịu tải lớn

Không có con số cố định khi đề cập đến giá ray điện chịu tải lớn. Trong phần dưới đây, Tuấn Cầu Trục tổng hợp giá bán tham khảo của một số dòng ray thông dụng trên thị trường để chủ đầu tư dễ dàng dự trù ngân sách cho hạng mục này.

Lưu ý: Giá trên chưa gồm VAT, chi phí vận chuyển, lắp đặt. Giá ray điện biến động phụ thuộc nhiều yếu tố tôi sẽ phân tích ở phần tiếp theo của bài viết. Để cập nhật giá mới nhất kèm chiết khấu riêng cho dự án của bạn, vui lòng liên hệ trực tiếp Tuấn Cầu Trục qua Zalo/ Hotline: 0968.655.438.

Các yếu tố ảnh hưởng trực tiếp đến giá thành ray điện

Bảng giá trên mang tính chất tham khảo tại thời điểm lập báo giá. Thực tế, chi phí đầu tư hệ thống ray điện chịu tải lớn cho nhà xưởng còn phụ thuộc vào nhiều yếu tố kỹ thuật và thị trường:

• Tải trọng dòng điện và cấu hình hệ thống: Dòng điện định mức càng lớn (từ 150A, 200A đến 500A – 1500A) đòi hỏi tiết diện lõi đồng càng dày, dẫn đến chi phí vật tư tăng tương ứng. Ngoài ra, việc lựa chọn ray 1P đơn cực, ray 3P, 4P hay ray hộp đúc chuyên dụng cũng quyết định tổng chi phí.
• Số lượng và tổng chiều dài hành trình: Khi đặt hàng với số lượng lớn, bạn sẽ nhận được chính sách chiết khấu tốt hơn trên mỗi mét ray. Đồng thời, hành trình dài sẽ yêu cầu bổ sung thêm hệ thống phụ kiện như kẹp treo, hộp nối và khe co giãn nhiệt.
• Biến động giá nguyên vật liệu: Giá đồng nguyên chất và nhựa UPVC/ABS trên thị trường thế giới biến động liên tục, tác động trực tiếp đến đơn giá nhập khẩu của thiết bị.
• Yêu cầu môi trường vận hành: Các môi trường đặc thù như nhà máy đúc luyện kim (chịu nhiệt cao), xưởng hóa chất (chống ăn mòn) hay cảng biển ngoài trời (chống nước, bụi IP55+) bắt buộc phải sử dụng dòng ray chuyên dụng có vỏ bọc đắt tiền hơn.

Mức độ chênh lệch giá giữa ray chịu tải lớn và ray thông thường

So với các dòng ray điện thông thường, ray điện chịu tải lớn có giá thành cao hơn hẳn. Lý do nằm ở chất lượng lõi đồng nguyên chất có độ tinh khiết cao, tiết diện dây dẫn lớn hơn gấp nhiều lần để tránh sụt áp, cùng hệ thống vỏ bọc cách điện chịu nhiệt và kết cấu giá đỡ chịu lực chống va đập cơ học.

Đổi lại, việc đầu tư ray chịu tải lớn giúp hệ thống vận hành cực kỳ ổn định, không bị nóng thanh dẫn, tránh cháy nổ và hạn chế tối đa chi phí dừng máy sửa chữa.

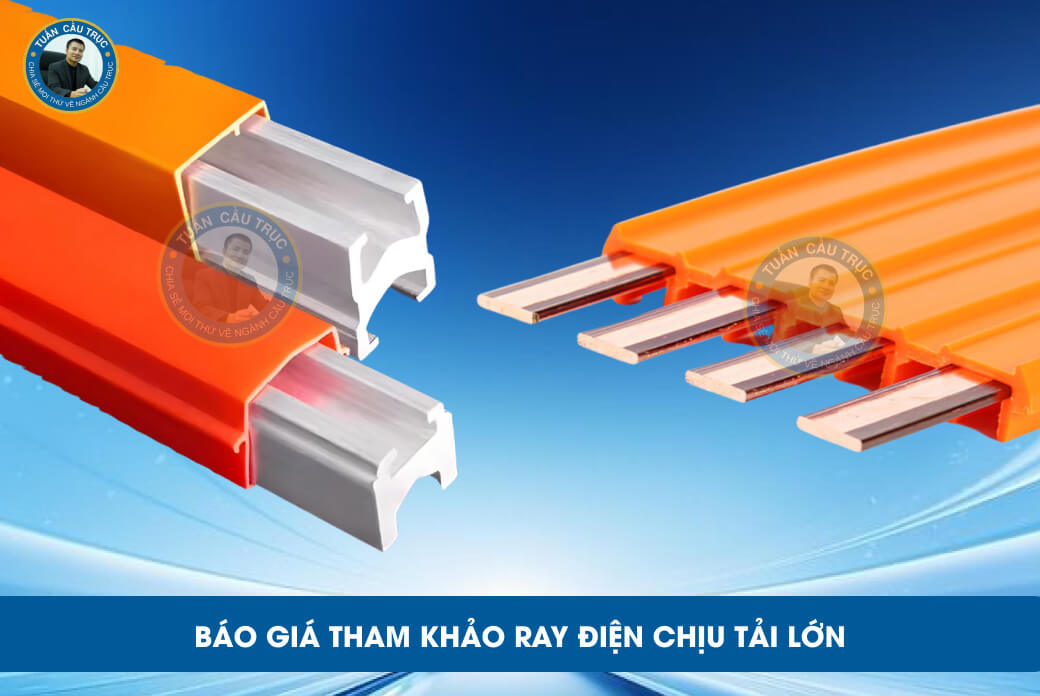

Báo giá tham khảo ray điện chịu tải lớn

Tuấn Cầu Trục – Chuyên triển khai trọn gói giải pháp ray điện chịu tải lớn

Tuấn Cầu Trục là đơn vị chuyên triển khai trọn gói giải pháp ray điện chịu tải lớn, từ khảo sát, thiết kế, cung ứng vật tư đến thi công và bảo trì, với 17 năm kinh nghiệm thực chiến trong lĩnh vực cầu trục và thiết bị nâng công nghiệp.

Năng lực thiết bị và lợi thế cạnh tranh

Với nhà xưởng rộng rãi, kho hàng sẵn có và kinh nghiệm dày dặn trong nghề, Tuấn Cầu Trục sở hữu thế mạnh riêng biệt khi xây dựng giải pháp cho hệ điện cầu trục:

• Thế mạnh tổng kho phân phối lâu năm: Tôi là đơn vị nhập khẩu và sở hữu tổng kho phụ kiện ray điện Hardwork chính hãng từ năm 2013. Ngoài ra, tôi cũng phân phối sản phẩm KYEC (Đài Loan) đầy đủ cấu hình. Việc chủ động nguồn hàng sẵn có giúp tối ưu chi phí vật tư và đảm bảo tiến độ giao hàng, lắp đặt nhanh nhất cho dự án của bạn.
• Tư vấn & Tính toán kỹ thuật chuẩn xác: Trực tiếp tính toán dòng điện định mức, hệ số dự phòng an toàn (20% – 30%) và lựa chọn giải pháp ray 1P đơn cực, ray 3P, 4P hay ray hộp đúc phù hợp nhất với tải trọng cầu trục và đặc thù nhà xưởng.
• Thi công đúng chuẩn tiêu chuẩn cơ điện: Đảm bảo độ thẳng, khoảng cách kẹp treo duy trì chuẩn 1,2m – 1,5m, bố trí đầy đủ khe co giãn nhiệt cho đường chạy dài và đấu nối hệ thống nguồn chống sụt áp hay rò rỉ điện.
• Hồ sơ kiểm định & Đồng hành kỹ thuật: Hỗ trợ đo điện trở cách điện, thử tải thực tế, hoàn thiện chứng chỉ CO/CQ và sẵn sàng đồng hành xử lý sự cố kỹ thuật 24/7.

Quy trình triển khai dịch vụ trọn gói

Trước khi tiến hành ký hợp đồng triển khai giải pháp điện cho cầu trục, cổng trục, chúng tôi luôn tư vấn quy trình chuẩn kỹ thuật với các bước chính như sau:

• Bước 1 (Khảo sát & Tư vấn): Tiếp nhận thông số cầu trục (tải trọng, hành trình di chuyển, môi trường vận hành) và khảo sát mặt bằng thực tế.
• Bước 2 (Thiết kế & Bóc tách): Tính toán dòng điện định mức, chọn phương án ray điện tối ưu và lập bảng báo giá chi tiết.
• Bước 3 (Lắp đặt & Hoàn thiện): Tiến hành lắp đặt tuyến ray, kẹp treo, chổi lấy điện, bộ kéo căng và đấu nối tủ nguồn tổng.
• Bước 4 (Nghiệm thu & Bàn giao): Đánh giá tiếp xúc cơ điện, đo cách điện, chạy thử có tải và bàn giao đầy đủ hồ sơ kỹ thuật cho khách hàng.

Tuấn Cầu Trục – Chuyên triển khai trọn gói giải pháp ray điện chịu tải lớn

(FAQ) Câu hỏi thường gặp về ray điện chịu tải lớn

Từ những tình huống thực tế mà tôi trực tiếp xử lý trong suốt hơn 17 năm làm nghề, tôi nhận thấy nhiều sự cố của ray điện chịu tải lớn bắt nguồn từ những nguyên nhân rất nhỏ. Phần dưới đây, tôi sẽ khái quát cơ bản những sự cố chính, cách lựa chọn và lắp đặt đúng chuẩn dưới dạng hỏi – đáp để phần nào giúp hệ điện cầu trục vận hành an toàn và bền bỉ.

Câu 1. Khi nào nhà xưởng bắt buộc phải dùng ray điện chịu tải lớn thay vì ray thông thường?

Trả lời:

Bạn cần dùng ray chịu tải lớn khi tổng dòng điện thiết bị vượt quá 100A hoặc nhà xưởng có từ 2 cầu trục chạy chung đường ray. Ngoài ra, các môi trường khắc nghiệt như xưởng đúc, nhà máy thép, xi măng hay cảng biển cũng bắt buộc dùng dòng ray này để chống quá nhiệt, chịu rung lắc và chống ăn mòn.

Câu 2. Sự khác nhau giữa ray điện 1P (đơn cực) và ray điện 3P, 4P là gì?

Trả lời:

Ray 3P, 4P tích hợp chung cực điện trong một vỏ, thi công nhanh nhưng chịu tải nhỏ và tản nhiệt kém. Trong khi đó, ray 1P là dạng thanh dẫn đơn cực riêng biệt, tản nhiệt cực nhanh, chịu tải lớn từ 150A đến trên 1500A, dễ thay thế từng pha và là tiêu chuẩn cho cầu trục tải trọng lớn.

Câu 3. Tại sao chổi quẹt điện nhanh bị mòn và phát ra tia lửa điện?

Trả lời:

Hiện tượng này do lực nén lò xo chổi quẹt yếu làm lá than tiếp xúc kém, hoặc khoảng cách kẹp treo quá xa (>1,5m) khiến ray bị võng nảy chổi khi chạy. Bụi kim loại bám nhiều trong khe ray hay bề mặt thanh dẫn bị oxy hóa cũng làm tăng điện trở, gây bắn tia lửa điện và làm mòn lá than cấp tốc.

Câu 4. Chiều dài đường chạy bao nhiêu thì bắt buộc phải lắp khe co giãn nhiệt?

Trả lời:

Với tuyến ray dài từ 50m trở lên, bạn bắt buộc phải bố trí khe co giãn nhiệt. Thanh dẫn đồng hoặc nhôm có độ giãn nở nhiệt cao; nếu không có khe co giãn, nhiệt độ môi trường và nhiệt sinh ra khi tải dòng lớn sẽ làm ray bị cong vênh, bứt kẹp treo và gây mất an toàn nghiêm trọng.

Câu 5. Sự cố sụt áp trên đường ray điện chịu tải lớn xử lý như thế nào?

Trả lời:

Sụt áp xảy ra khi đường chạy quá dài hoặc chọn tiết diện thanh dẫn chưa đủ tải, khiến động cơ cầu trục bị yếu, nóng và hú to. Cách xử lý triệt để là tính toán nâng dung lượng ray hoặc đấu nối thêm các điểm cấp nguồn phụ (nhập nguồn nhiều điểm) dọc theo tuyến ray để phân bổ đều dòng điện.

(FAQ) Câu hỏi thường gặp về ray điện chịu tải lớn

Kết luận:

Ray điện chịu tải lớn là linh kiện đặc thù, cần được tính toán chi tiết từ khâu lựa chọn, lắp đặt đến vận hành và bảo trì, bảo dưỡng. Tuấn Cầu Trục sở hữu kho hàng đa dạng sản phẩm và kinh nghiệm thực chiến hơn 17 năm trong nghề luôn sẵn sàng hỗ trợ các đơn vị triển khai trọn gói giải pháp điện cho cầu trục, cổng trục. Nếu cần tư vấn thêm về ray điện hay giải pháp nâng hạ, đừng ngại ngần liên hệ trực tiếp Tuấn Cầu Trục theo thông tin dưới đây:
