Ray Điện 6 Cực: Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Cùng với sự phát triển của các ngành công nghiệp hiện đại, ray điện 6P đang ngày càng được ưa chuộng nhờ khả năng truyền tải nhiều mạch điện cùng lúc, đáp ứng yêu cầu điều khiển phức tạp của dây chuyền tự động hóa. Bài viết sau đây, tôi – Tuấn Cầu Trục sẽ  chia sẻ chi tiết về cấu tạo, nguyên lý hoạt động, các loại ray điện 6 cực phổ biến. Những thông tin cơ bản về cách lắp đặt và vận hành hệ điện này cũng được tôi khái quát giúp bạn sử dụng an toàn, hiệu quả

Ray điện 6 cực là gì?

Trước khi đi sâu phân tích vai trò của dòng ray điện chuyên dụng này trong các ngành công nghiệp hiện đại, Tuấn Cầu Trục sẽ giới thiệu khái quát về khái niệm cũng như vai trò cốt lõi của linh kiện này.

Khái niệm ray điện 6 cực (6P)

Ray điện 6 cực, còn gọi là ray điện 6P hoặc ray điện an toàn 6 pha, là thanh dẫn điện gồm 6 lõi đồng nguyên chất được bọc trong vỏ nhựa cách điện. Mỗi lõi đồng tương ứng với một cực (pole), tạo thành 6 rãnh tiếp xúc độc lập để truyền tải điện năng cho các động cơ trên cầu trục thông qua bộ chổi tiếp điện.

So với các dòng ray 3P hay 4P, ray điện 6 cực có số lượng lõi dẫn nhiều hơn, phù hợp với các hệ thống cầu trục yêu cầu cấp đồng thời nhiều nguồn điện hoặc tín hiệu điều khiển khác nhau. Thông thường, thanh ray 6P thường có dòng điện định mức từ 35A đến 100A, điện áp làm việc 380V –  690V AC, đáp ứng đa dạng công suất thiết bị nâng hạ.

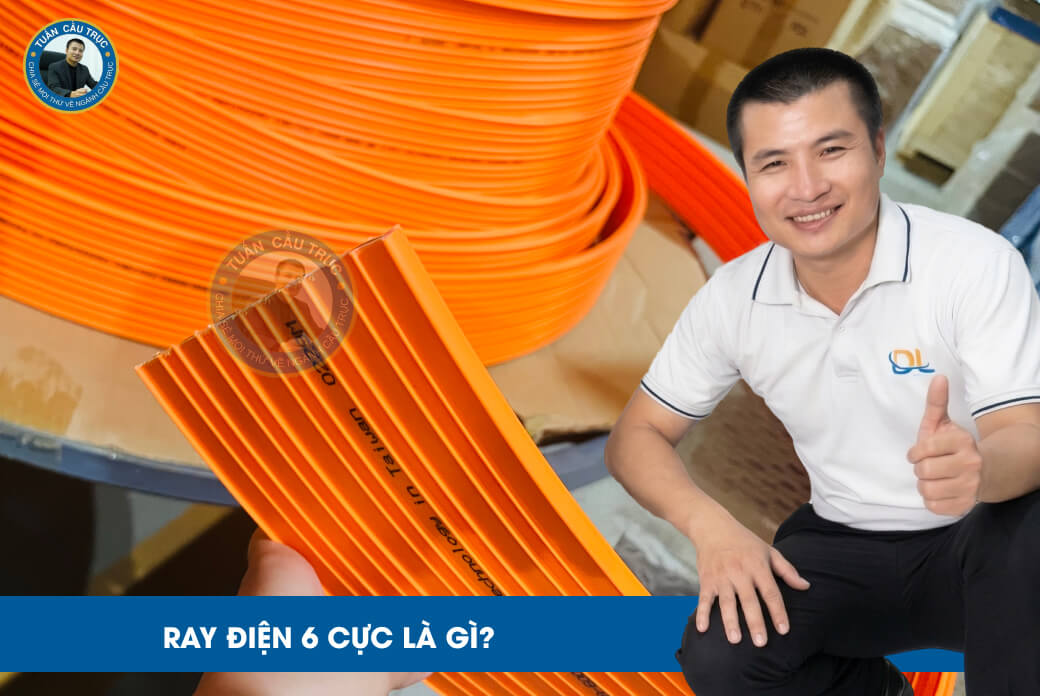

Ray điện 6 cực là gì?

Vai trò của ray điện 6 cực trong hệ thống cầu trục

Với kết cấu đặc thù lên tới 6 cực, dòng ray điện an toàn chuyên dụng này đóng vai trò then chốt trong việc truyền tải điện năng từ tủ điều khiển đến động cơ di chuyển ngang (xe con) và di chuyển dọc (dầm chính). Cùng Tuấn Cầu Trục tìm hiểu chi tiết 03 vai trò quan trọng của linh kiện này trong phần tóm lược dưới đây:

• Thứ nhất, khi cầu trục vận hành, bộ lấy điện gắn trên xe con sẽ trượt dọc theo 6 rãnh đồng bên trong ray, duy trì tiếp xúc liên tục để cấp nguồn cho các động cơ nâng, hạ và di chuyển.
• Thứ hai, nhờ cấu tạo kín (với dòng ray hộp kín), vỏ nhựa cách điện bảo vệ lõi đồng khỏi bụi bẩn, hơi ẩm và tác động cơ học, ray điện 6P giúp giảm thiểu hiện tượng đánh lửa tại điểm tiếp xúc, hạn chế sự cố mất điện cục bộ và đảm bảo an toàn cho người vận hành.
• Thứ ba, trong các nhà máy có dây chuyền tự động hóa phức tạp, ray 6 cực cho phép truyền đồng thời nhiều tín hiệu điều khiển, hỗ trợ tích hợp hệ thống giám sát và điều khiển từ xa.

Cấu tạo chi tiết của ray điện 6 cực

Để hiểu rõ hơn về cách thức hoạt động và lựa chọn đúng loại ray phù hợp, chúng ta cần tìm hiểu chi tiết các bộ phận cấu thành nên hệ thống ray điện 6 cực.

Thanh ray dẫn điện (Bộ phận truyền dẫn chính)

Thanh ray dẫn điện chịu trách nhiệm truyền tải nguồn điện động lực và tín hiệu điều khiển dọc theo đường chạy.

• Vỏ ray cách điện: Là lớp bảo vệ ngoài cùng, làm bằng nhựa kỹ thuật PVC (hoặc ABS) cao cấp có khả năng chịu nhiệt, chống cháy và chống va đập tốt. Lớp vỏ nhựa được thiết kế dạng rãnh kín bao bọc 6 lõi đồng, ngăn ngừa nguy cơ rò điện, chống bụi bẩn, ẩm mốc và giữ cho bộ lấy điện luôn dẫn hướng thẳng hàng, không bị chệch khỏi rãnh.
• Thanh dẫn điện (6 lõi đồng): Gồm 6 thanh đồng thanh tinh khiết (đạt 99.99% Electrolytic Copper) đặt song song trong 6 rãnh nhựa riêng biệt. Tiết diện đồng được sản xuất chuẩn hóa tương ứng với từng dải dòng tải (50A, 75A, 100A), bảo đảm khả năng truyền tải điện tối ưu, hạn chế hiện tượng nóng dây hay phát sinh nhiệt khi vận hành liên tục.

Phụ kiện đồng bộ đi kèm ray điện 6P

Một tuyến ray điện chỉ có thể vận hành an toàn và đạt tiêu chuẩn đăng kiểm khi đi kèm trọn bộ phụ kiện định vị, cấp nguồn và chống giãn nở nhiệt dưới đây:

• Bộ lấy điện 6P (Tay lấy điện): Gắn trực tiếp vào dầm biên hoặc xe con, sở hữu 6 nhánh lá than carbon nén bằng lò xo giúp trượt êm và bám sát 6 rãnh đồng, thu dòng điện truyền về tủ điều khiển.
• Bộ cấp nguồn 6P: Hộp đấu nối chuyên dụng đưa dây nguồn từ tủ điện tổng nhà xưởng vào 6 thanh dẫn của ray.
• Khớp nối & Hộp nối ray 6P: Dùng để liên kết các đoạn ray 3m hoặc 4m lại với nhau, bảo đảm bề mặt tiếp xúc phẳng mịn và liên tục về điện.
• Kẹp treo ray 6P: Cố định thanh ray lên giá đỡ (Bracket) bắt vào dầm nhà xưởng với khoảng cách tiêu chuẩn từ 1,2m đến 1,5m/kẹp.
• Nắp bịt đầu ray 6P: Bịt kín hai đầu cuối đường chạy để bảo vệ cách điện và giữ tay lấy điện không bị văng ra ngoài.
• Bộ kéo căng ray 6P: Giúp cố định và kéo thẳng toàn bộ tuyến ray, triệt tiêu độ võng khi thi công.
• Khớp giãn nở nhiệt: Bộ phận bắt buộc cho các tuyến ray dài trên 50m nhằm triệt tiêu sự co giãn cơ học của đồng và nhựa khi nhiệt độ môi trường thay đổi.

Theo đánh giá của Tuấn Cầu Trục, việc lựa chọn đầy đủ và đồng bộ các phụ kiện giúp hệ thống ray điện 6P hoạt động ổn định, đồng thời tạo thuận lợi cho công tác kiểm tra, bảo dưỡng và thay thế trong quá trình sử dụng.

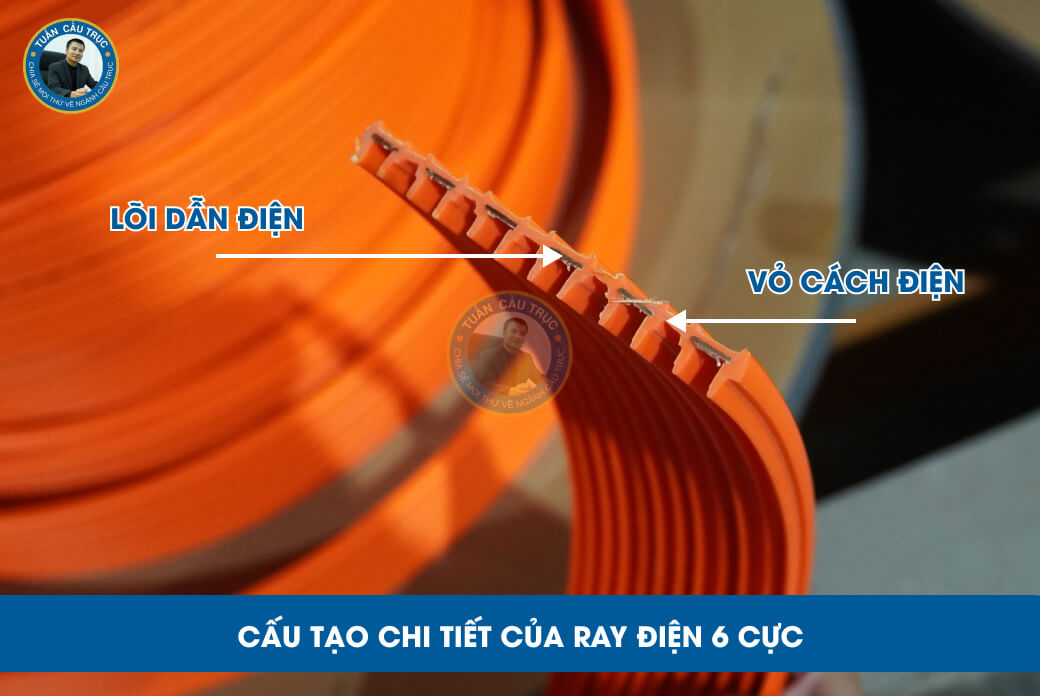

Cấu tạo chi tiết của ray điện 6 cực

Nguyên lý hoạt động của ray điện 6 cực

Dù với kết cấu 6 cực, dòng ray điện chuyên dụng này vẫn hoạt động theo nguyên lý chủ đạo của các dòng thanh ray an toàn là lấy điện nhờ cơ chế tiếp xúc trượt. Việc hiểu rõ cách thức hoạt động này là cơ sở để các đơn vị vận hành, bảo trì hệ thống hiệu quả, tăng độ bền cho cả hệ điện.

Truyền điện liên tục qua tiếp điểm trượt

Ray điện 6 cực hoạt động theo nguyên lý truyền điện liên tục thông qua tiếp điểm trượt giữa bộ lấy điện và 6 lõi đồng bên trong ray. Nguồn điện 3 pha (hoặc nhiều mạch điều khiển) từ tủ điều khiển được cấp vào 6 thanh dẫn đồng thông qua đầu cấp điện 6P.

Trong quá trình cầu trục di chuyển, 6 chổi than của bộ lấy điện sẽ trượt dọc theo 6 rãnh của thanh ray, duy trì tiếp xúc với lõi đồng để nhận nguồn điện và truyền đến động cơ nâng, hạ và di chuyển. Nhờ cấu tạo đặc biệt, 6 thanh dẫn được bảo vệ khỏi bụi bẩn và các tác động từ môi trường, góp phần duy trì khả năng truyền điện ổn định trong suốt hành trình làm việc.

Phân phối điện cho nhiều mạch điều khiển

Một trong những ưu điểm nổi bật của ray điện 6 cực so với các dòng 3P hay 4P là khả năng phân phối điện cho nhiều mạch điều khiển cùng lúc. Theo thiết kế tiêu chuẩn, 6 lõi đồng có thể được sử dụng cho các mục đích sau:

• 3 lõi cho nguồn 3 pha (L1, L2, L3): Cấp nguồn chính cho động cơ di chuyển ngang hoặc dọc.
• 2 lõi cho nguồn điều khiển: Truyền tín hiệu điều khiển từ tủ điện đến các cảm biến, công tắc hành trình hoặc biến tần.
• 1 lõi cho dây tiếp địa (PE) hoặc trung tính (N): Đảm bảo an toàn điện và cân bằng điện áp.

Tuy nhiên, tùy theo yêu cầu của từng hệ thống, sơ đồ phân phối 6 lõi có thể thay đổi linh hoạt. Ví dụ, trong các dây chuyền tự động hóa phức tạp, 6 lõi có thể được dùng để truyền đồng thời 2 nguồn 3 pha độc lập cho 2 động cơ khác nhau, hoặc kết hợp nguồn chính, nguồn dự phòng và tín hiệu giám sát.

Hạn chế đánh lửa và mất điện cục bộ

Nhờ kết cấu ray chỉ hở một phần và bộ lấy điện được thiết kế đồng bộ, quá trình tiếp xúc giữa 6 chổi than và 6 thanh dẫn diễn ra khá ổn định. Điều này góp phần hạn chế hiện tượng phát tia lửa điện khi cầu trục vận hành, đặc biệt trong điều kiện làm việc liên tục hoặc môi trường nhiều bụi.

Tuấn Cầu Trục luôn nhấn mạnh rằng việc căn chỉnh đúng khoảng cách giữa chổi than và rãnh đồng, vệ sinh định kỳ bề mặt tiếp xúc sẽ giúp giảm thiểu hiện tượng đánh lửa, kéo dài độ bền của bộ lấy điện và duy trì khả năng cấp điện ổn định.

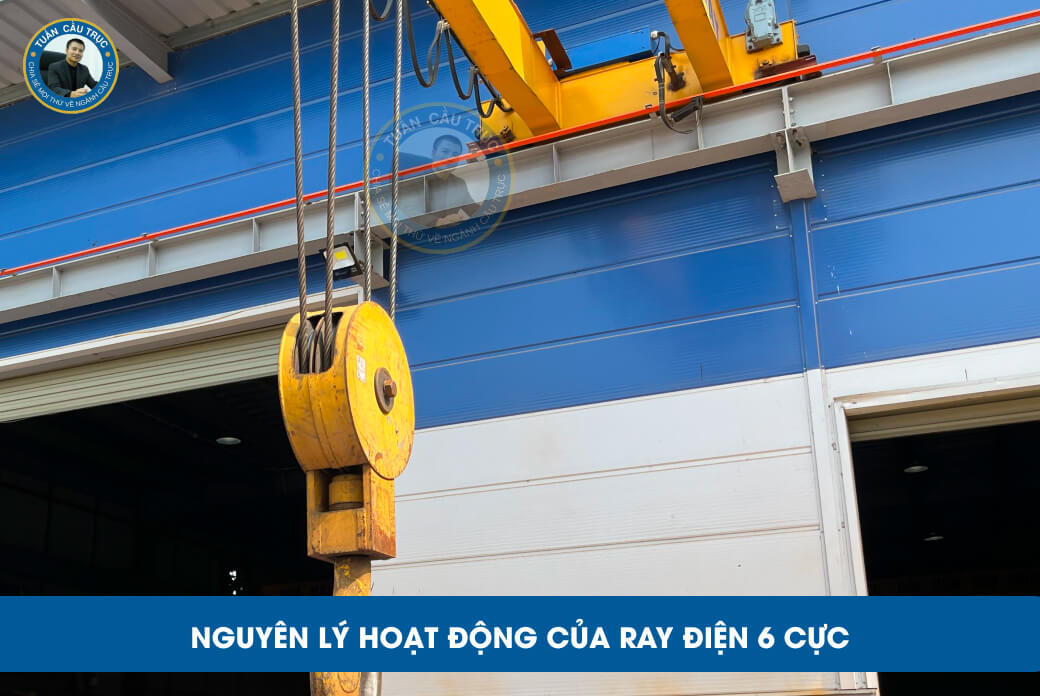

Nguyên lý hoạt động của ray điện 6 cực

Các loại ray điện 6 cực phổ biến trên thị trường

Khi tìm hiểu về ray điện 6 cực, người dùng nên đi sâu vào từng phiên bản cụ thể theo thương hiệu, số dòng tải để lựa chọn sản phẩm phù hợp. Dưới đây là những cách phân loại ray 6 cực thường gặp trên thị trường hiện nay:

Theo dòng điện định mức (Dòng tải)

Tùy vào tổng công suất tiêu thụ của hệ thống động cơ nâng hạ và di chuyển, bạn có thể lựa chọn dải dòng tải phù hợp để tránh lãng phí hoặc quá tải nhiệt:

• Dòng tải nhẹ (35A – 50A): Dùng cho các dòng cầu trục nhỏ (từ 1 đến 3 tấn) có tổng công suất động cơ thấp.
• Dòng tải trung bình (75A – 100A): Phổ biến nhất hiện nay, đáp ứng tốt cho các hệ cầu trục tiêu chuẩn từ 5 đến 15 tấn hoạt động liên tục.
• Dòng tải nặng (>150A): Dùng cho các hệ thống cổng trục lớn hoặc xưởng chế tạo máy công nghiệp nặng.

Theo kết cấu (Dạng kín và dạng hở)

Căn cứ vào đặc thù môi trường vận hành (bụi bẩn, độ ẩm hay nhiệt độ), kết cấu vỏ ray sẽ quyết định độ bền và mức độ an toàn của hệ thống:

• Ray 6P dạng kín (Hộp nhựa kín): 6 lõi đồng bọc gọn trong một thân vỏ PVC, phía ngoài là vỏ kín toàn bộ. Thiết kế này nhỏ gọn, tính thẩm mỹ cao, an toàn chống rò điện và ngăn ngừa bụi bẩn hiệu quả.
• Ray 6P dạng hở: Thiết kế truyền thống, không có vỏ hộp kín bọc ngoài. Sản phẩm chuyên dụng cho môi trường nhiệt độ cao, xưởng đúc hoặc các hệ thống cần tản nhiệt nhanh và chịu tải trọng cực lớn.

Theo thương hiệu xuất xứ

Việc lựa chọn thương hiệu uy tín đảm bảo tính đồng bộ của vật tư, chất lượng đồng nguyên chất và khả năng thay thế phụ kiện dễ dàng sau này. Tại thị trường Việt Nam, có nhiều dòng ray điện đến từ Nhật Bản, Hàn Quốc, Đài Loan,… Tuy nhiên, dưới đây là 2 thương hiệu Tuấn Cầu Trục đánh giá cao về chất lượng và chi phí đầu tư:

• Kyec (Đài Loan): Thương hiệu cao cấp được tin dùng bởi giá thành tốt, chất lượng phù hợp. Lớp vỏ nhựa PVC siêu dày, khả năng chịu nhiệt cao, ruột đồng tinh khiết truyền điện ổn định, độ bền chổi than đạt thời gian sử dụng tối đa.
• Hardwork (Đài Loan): Dòng sản phẩm quốc dân với chi phí đầu tư vô cùng hợp lý, mẫu mã đa dạng, phụ kiện đồng bộ dễ dàng tìm kiếm và thay thế tận xưởng.

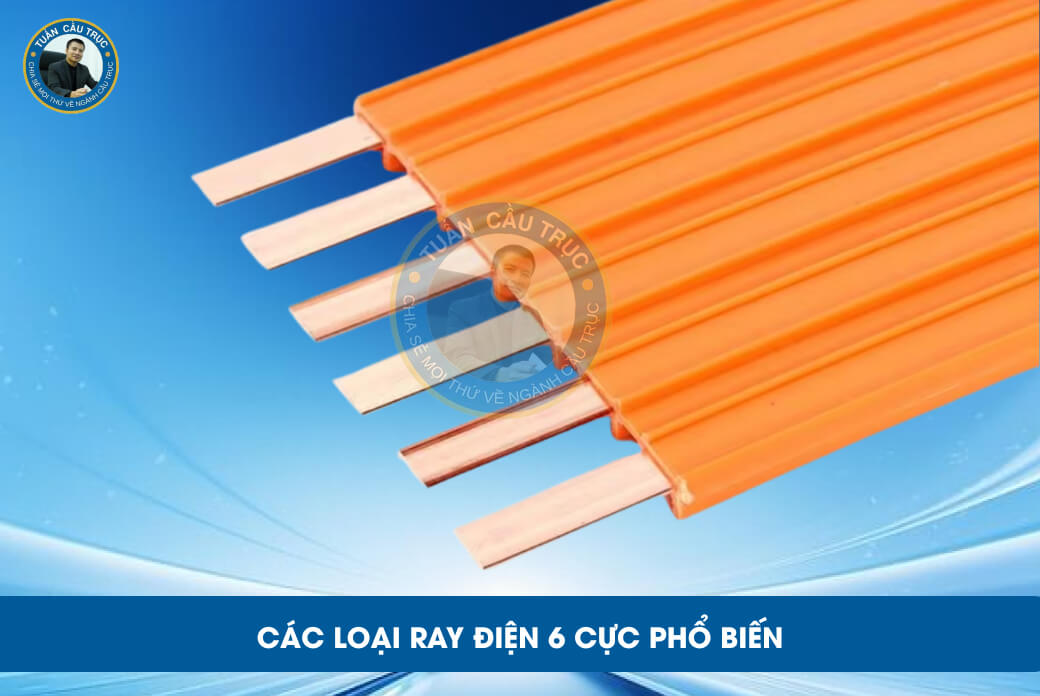

Các loại ray điện 6 cực phổ biến

So sánh ray điện 6P với ray điện 3P và 4P

Ray 3P – 4P – 6P là những tên gọi quen thuộc khi nói đến hệ điện cho pa lăng, cầu trục. Mỗi loại ray điện có số cực và cấu hình cấp điện khác nhau. Bảng dưới đây giúp bạn nhanh chóng xác định loại ray phù hợp với nhu cầu sử dụng và thiết kế hệ thống.

Nên chọn ray điện 3P, 4P hay 6P?

Tuấn Cầu Trục gợi ý một số lựa chọn ray điện an toàn đơn giản phù hợp từng nhu cầu truyền tải nguồn điện động lực/ điều khiển và vận hành của cơ cấu nâng hạ như sau:

• Ray 3P: Phù hợp với hệ thống chỉ cần 3 pha động lực và mạch điện có cấu hình đơn giản.
• Ray 4P: Thích hợp khi cần thêm một đường dẫn điện cho PE hoặc trung tính, tùy thiết kế hệ thống.
• Ray 6P: Phù hợp với hệ thống cần nhiều đường dẫn điện hơn để phục vụ mạch điều khiển hoặc tín hiệu phụ trợ.

Gợi ý trên chỉ mang tính chất tham khảo cho nhà xưởng. Trường hợp cần tính toán chi tiết phương án cho hệ điện cầu trục, đừng ngại ngần liên hệ Hotline: 0968.655.438 Tuấn Cầu Trục để nhận tư vấn miễn phí ngay hôm nay.

Hướng dẫn lắp đặt ray điện 6 cực đúng kỹ thuật

Để việc lắp ray điện 6 cực diễn ra nhanh chóng, thuận lợi, an toàn và hiệu quả, chủ đầu tư nên tham khảo quy trình 6 bước tiêu chuẩn dưới đây. Nội dung này được Tuấn Cầu Trục đúc kết từ hành trình thực tế hơn 17 năm tư vấn, thiết kế, lắp đặt và sửa chữa hệ điện cầu trục, cổng trục.

Bước 1: Khảo sát và tính toán chiều dài tuyến ray

Trước khi lắp đặt, cần khảo sát thực tế hành trình di chuyển của cầu trục để tính toán chính xác số mét ray 6P cần sử dụng. Theo kinh nghiệm từ Tuấn Cầu Trục, nên dự phòng thêm 5 – 10% chiều dài để bù cho các đoạn nối, cong hoặc sai lệch trong quá trình thi công. Đồng thời, cần xác định vị trí lắp đặt đầu cấp điện, khớp nối, giá treo và bộ căng kéo để đảm bảo phân phối điện đồng đều và độ thẳng của tuyến ray.

Bước 2: Hàn pát đỡ ray và lắp kẹp treo

Sử dụng sắt V hoặc sắt la để làm pát đỡ cho ray điện, khoảng cách 1,2m–1,5m/clamp tùy theo tải trọng và chiều dài tuyến ray. Khoan lỗ M10 trên pát để bắt bulong cố định kẹp treo ray. Tuấn Cầu Trục khuyến nghị thợ kỹ thuật đảm bảo các pát đỡ được hàn chắc chắn vào dầm hoặc kết cấu nhà xưởng, thẳng hàng và cùng cao độ để tránh lệch ray trong quá trình vận hành.

Bước 3: Lắp ray điện 6P vào kẹp treo

Lắp từng thanh ray 6P vào kẹp treo, đảm bảo các thanh ray thẳng hàng và khớp nối kín. Sử dụng khớp nối 6P chuyên dụng để liên kết các thanh ray, đảm bảo tính liên tục của đường dẫn điện. Tôi khuyên bạn nên chú ý lắp rãnh đồng úp xuống để hạn chế bụi bẩn bám vào, đồng thời kiểm tra kỹ các điểm nối để đảm bảo tiếp xúc điện tốt.

Bước 4: Lắp bộ căng kéo ray

Trước khi lắp căng ray, cần định vị ngay tâm đường ray điện rồi khoan lỗ, siết bulong để cố định bộ căng kéo. Sử dụng tăng đơ hoặc bộ căng chuyên dụng để căng ray, đảm bảo độ thẳng và giảm ứng suất nhiệt khi tuyến ray dài. Việc căng ray đúng kỹ thuật giúp tránh hiện tượng võng, lệch ray trong quá trình vận hành, đồng thời kéo dài độ bền của hệ thống.

Bước 5: Lắp bộ lấy điện 6P

Lắp bộ lấy điện 6P vào xe con của cầu trục, căn chỉnh sao cho 6 lá than tiếp xúc vừa đủ với 6 rãnh đồng của ray. Theo kinh nghiệm từ Tuấn Cầu Trục, không nên lắp quá chặt hoặc quá lỏng, vì sẽ làm ảnh hưởng đến khả năng tiếp điện và độ bền thực tế của chổi than. Đồng thời, cần kiểm tra lò xo ép của bộ lấy điện để đảm bảo lực đàn hồi đủ, tránh hiện tượng tiếp xúc không ổn định.

Bước 6: Đấu điện nguồn và kiểm tra an toàn

Đấu điện nguồn vào đuôi của bộ căng ray hoặc đầu cấp điện 6P, đảm bảo đúng sơ đồ pha và tiếp địa. Sử dụng đồng hồ vạn năng để kiểm tra điện áp, thông mạch giữa các lõi đồng trước khi vận hành. Kỹ thuật điện cần chú ý kiểm tra kỹ các điểm nối, đầu cấp điện để đảm bảo không có hiện tượng rò điện, chập cháy trước khi đưa vào sử dụng.

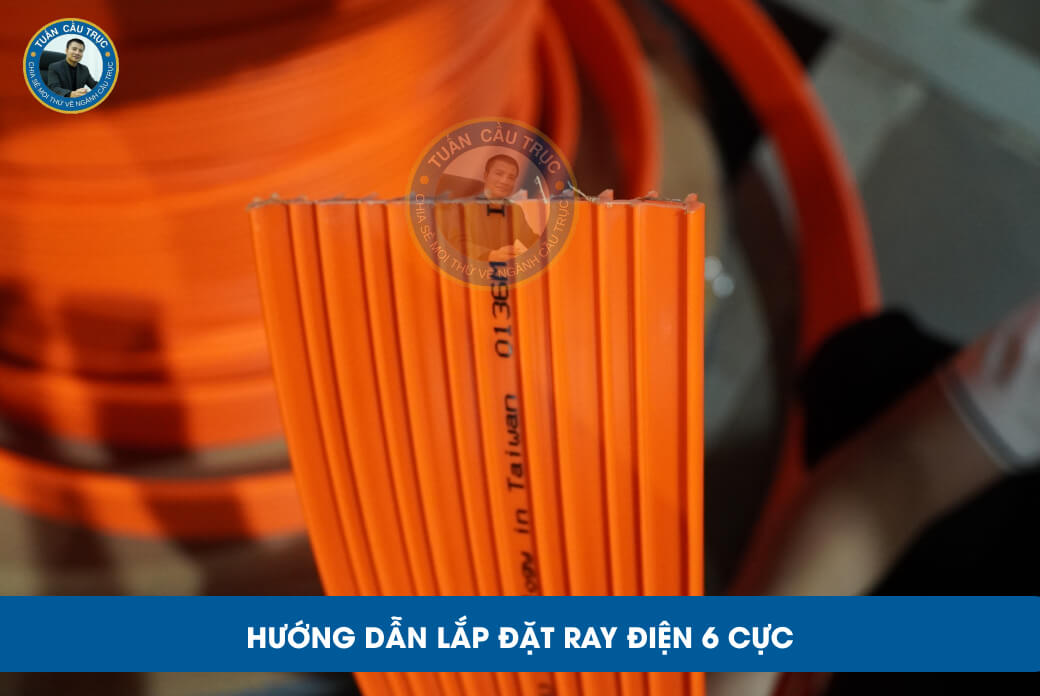

Hướng dẫn lắp đặt ray điện 6 cực

Các lỗi thường gặp khi sử dụng ray điện 6 cực và cách khắc phục

Truyền tải đồng thời nguồn điện động lực và điều khiển trong môi trường nhà xưởng nhiều bụi bẩn, ẩm thấp, ray điện 6 cực dễ gặp sự cố nếu không sử dụng hàng chính hãng, lắp đúng kỹ thuật và bảo dưỡng định kỳ.

Dưới đây, Tuấn Cầu Trục tổng hợp những lỗi thường gặp ở hệ thống này và hướng dẫn bạn cách khắc phục cơ bản:

Mòn chổi tiếp điện

Chổi tiếp điện là bộ phận tiếp xúc trực tiếp với 6 thanh dẫn đồng bên trong ray nên sẽ mòn dần theo thời gian. Khi chổi than mòn quá giới hạn, khả năng tiếp điện giảm, dễ xảy ra hiện tượng mất điện cục bộ hoặc phát sinh tia lửa điện tại điểm tiếp xúc.

Cách khắc phục: Kiểm tra độ mòn định kỳ (3 – 6 tháng/lần) và thay thế chổi tiếp điện khi không còn đạt tiêu chuẩn làm việc. Tuấn Cầu Trục lưu ý các đơn vị nên sử dụng chổi than chính hãng, đồng bộ với ray 6P để đảm bảo khả năng tiếp điện ổn định và độ bền cao.

Thanh ray lệch khớp nối

Nếu các thanh ray không được lắp thẳng hàng hoặc khớp nối bị xô lệch sau thời gian sử dụng, bộ lấy điện có thể di chuyển không êm, gây va chạm hoặc tiếp xúc không đều với 6 thanh dẫn.

Cách khắc phục: Kiểm tra vị trí khớp nối, căn chỉnh lại tuyến ray và siết chặt các điểm liên kết theo đúng yêu cầu kỹ thuật. Ngoài ra, kỹ thuật viên nên sử dụng khớp nối chuyên dụng và kiểm tra định kỳ để đảm bảo độ thẳng hàng của toàn bộ tuyến ray.

Tiếp xúc điện không ổn định

Hiện tượng tiếp điện chập chờn thường xuất phát từ chổi tiếp điện mòn, lò xo ép suy giảm lực đàn hồi, đầu cấp điện lỏng hoặc bề mặt thanh dẫn bị oxy hóa. Điều này có thể khiến cầu trục hoạt động không ổn định hoặc dừng đột ngột.

Cách khắc phục: Kiểm tra toàn bộ hệ thống tiếp điện, vệ sinh bề mặt 6 thanh dẫn và thay thế các phụ kiện đã xuống cấp. Đặc biệt, bạn nên vệ sinh ray điện định kỳ bằng dung dịch chuyên dụng, tránh sử dụng hóa chất ăn mòn hoặc vật nhọn làm xước bề mặt đồng.

Ray bị bám bụi hoặc dầu mỡ

Trong môi trường cơ khí, luyện kim hoặc sản xuất vật liệu xây dựng, bụi kim loại, dầu mỡ và tạp chất có thể bám vào khe ray hoặc bề mặt 6 thanh dẫn. Lớp bám này làm giảm chất lượng tiếp xúc giữa bộ lấy điện và 6 lõi đồng.

Cách khắc phục: Vệ sinh ray điện theo chu kỳ phù hợp với môi trường làm việc, sử dụng dụng cụ và dung dịch vệ sinh đúng kỹ thuật để tránh ảnh hưởng đến vỏ cách điện. Tuấn Cầu Trục khuyến nghị các đơn vị nên vệ sinh ray 6P ít nhất 1 – 2 lần/năm trong môi trường bình thường, và 3 – 4 lần/năm trong môi trường nhiều bụi, dầu mỡ.

Phụ kiện xuống cấp sau thời gian vận hành

Các phụ kiện như bộ lấy điện 6P, đầu cấp điện, khớp nối, giá treo hoặc nắp bịt đầu ray có thể bị mài mòn, lỏng liên kết hoặc hư hỏng sau thời gian dài sử dụng. Nếu không được kiểm tra kịp thời, những hư hỏng này có thể ảnh hưởng đến khả năng cấp điện của toàn hệ thống.

Cách khắc phục: Thực hiện kiểm tra định kỳ, thay thế phụ kiện khi có dấu hiệu hư hỏng và ưu tiên sử dụng phụ kiện đồng bộ với ray điện 6P để đảm bảo khả năng tương thích và vận hành ổn định. Các chủ xưởng nên chủ động lập kế hoạch bảo trì định kỳ 6 tháng/lần để kiểm tra toàn bộ hệ thống ray 6P và phụ kiện.

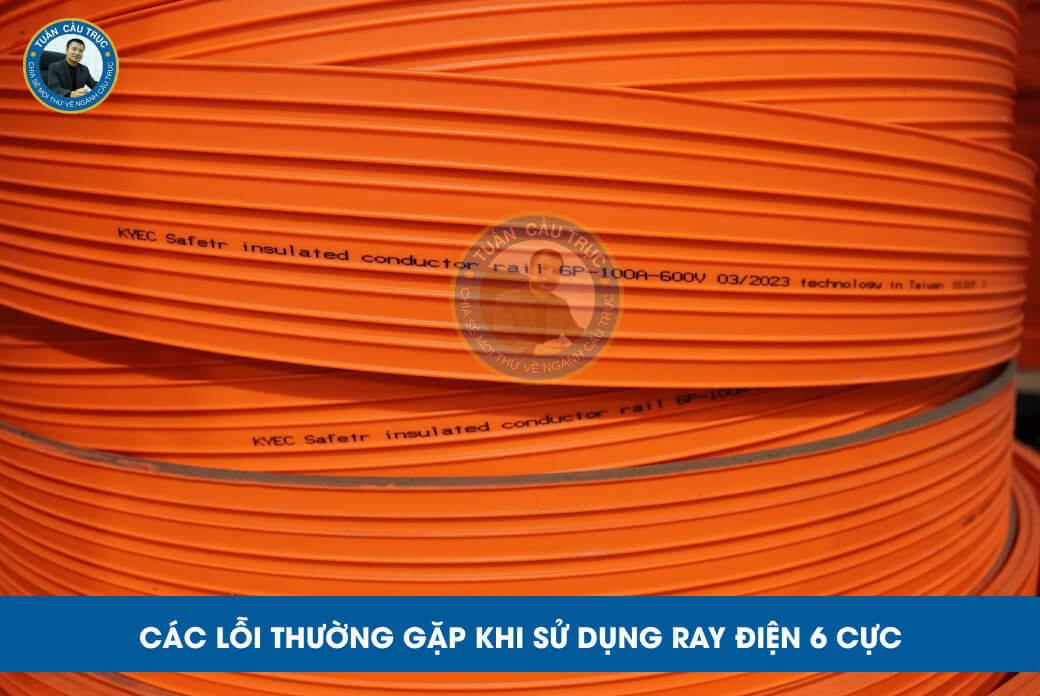

Các lỗi thường gặp khi sử dụng ray điện 6 cực

Bảng báo giá tham khảo ray điện 6 cực và phụ kiện đồng bộ

Để giúp bạn dễ dàng lập dự toán chi phí cho nhà xưởng, Tuấn Cầu Trục xin gửi tới bảng tổng hợp báo giá tham khảo mới nhất cho hệ ray điện 6 cực và trọn bộ phụ kiện đồng bộ đi kèm:

Bảng giá thanh ray điện an toàn 6P (Đồng nguyên bản)

Giá thanh ray điện 6 cực tham khảo nhìn chung nằm trong khoảng sau đây:

Bảng giá phụ kiện đồng bộ ray 6P đi kèm

Một hệ ray điện chỉ hoạt động ổn định khi có các hệ thống linh kiện đồng bộ. Tuấn Cầu Trục cập nhật giá tham khảo các sản phẩm này như sau:

Lưu ý:

• Báo giá trên mang tính chất tham khảo, chưa bao gồm thuế VAT và chi phí kẹp treo ray (kẹp ray sẽ được tính linh hoạt tùy theo phương án lấy kèm thanh ray hoặc lấy riêng).
• Đơn giá thực tế có thể điều chỉnh tùy thuộc vào tổng số lượng mét ray, thương hiệu vật tư (Kyec/Hardwork) và vị trí thi công lắp đặt thực tế của nhà xưởng.
• Liên hệ Tuấn Cầu Trục theo Zalo/ Hotline: 0968.655.438

Tuấn Cầu Trục – Tổng kho phân phối ray điện 6 cực và phụ kiện đồng bộ

Hơn 17 năm kinh nghiệm trực tiếp thiết kế, chế tạo và thi công thiết bị nâng hạ, Tuấn Cầu Trục tự hào là đối tác cung cấp giải pháp cấp điện cầu trục chuyên nghiệp, an toàn và tối ưu chi phí cho mọi nhà xưởng. Không ngừng nỗ lực theo phương châm “Cải tiến mỗi ngày”, Tuấn Cầu Trục mang lại giá trị tương xứng với chi phí đầu tư của khách hàng. Chúng tôi luôn tự tin cung ứng ray điện 6 cực với:

• Sẵn kho vật tư chính hãng: Phân phối trực tiếp các dòng ray 6P (50A, 75A, 100A) từ các thương hiệu Đài Loan uy tín (Kyec, Hardwork). Cung cấp đầy đủ giấy tờ CO/CQ chứng nhận nguồn gốc xuất xứ.
• Trọn bộ phụ kiện đồng bộ 100%: Cung cấp đầy đủ cụm tay lấy điện 6P, hộp nối cấp nguồn, kẹp treo ray, bộ kéo căng và khớp nối giãn nở. Tất cả linh kiện thay thế (lá than, kẹp nhựa) luôn sẵn kho tận xưởng.
• Tư vấn & Tính toán Ampe chuẩn xác: Hỗ trợ tính toán dòng tải (Ampe) và chọn cấu hình ray 6P dựa trên tổng công suất động cơ, chiều dài đường chạy và đặc thù môi trường, giúp bạn tránh lãng phí hoặc mua nhầm vật tư không đủ tải.
• Dịch vụ khảo sát & Lắp đặt trọn gói: Hỗ trợ khảo sát trực tiếp tại xưởng, thi công lắp mới, thay thế hoặc cải tạo lại hệ ray cũ với đội ngũ kỹ thuật chuyên nghiệp.

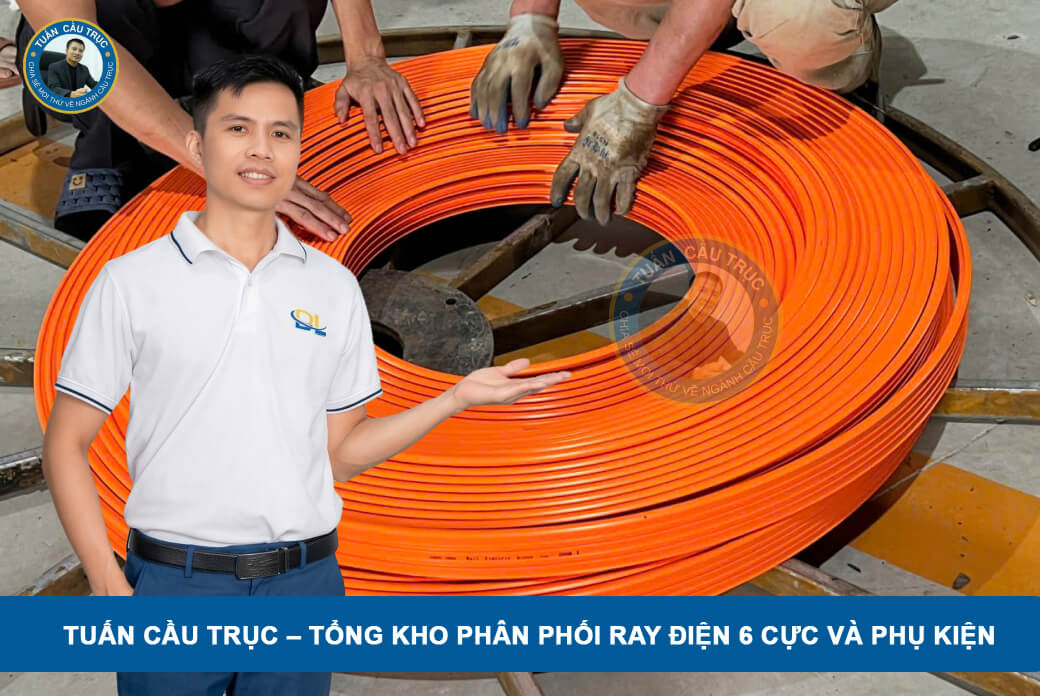

Tuấn Cầu Trục – Tổng kho phân phối ray điện 6 cực và phụ kiện

Câu hỏi thường gặp (FAQ) về ray điện 6 cực

Những băn khoăn chưa lời giải của khách hàng về dòng ray điện 6 cực sẽ được Tuấn Cầu Trục tổng hợp và giải đáp chi tiết trong phần dưới đây. Toàn bộ nội dung này được tôi tóm lược từ những ví dụ thực tiễn trên hành trình đồng hành cùng khách hàng triển khai giải pháp điện cho cơ cấu nâng hạ.

Câu 1: Ray điện 6 cực khác gì so với ray 3P, 4P?

Trả lời:

Ray điện 6 cực có 6 lõi đồng, phù hợp với các hệ thống cầu trục yêu cầu cấp đồng thời nhiều nguồn điện hoặc tín hiệu điều khiển. Trong khi đó, ray 3P có 3 lõi (chỉ cấp nguồn 3 pha), ray 4P có 4 lõi (3 pha + 1 trung tính/tiếp địa). Ray 6P thường được sử dụng trong các hệ thống tự động hóa phức tạp, cần tích hợp nhiều mạch điều khiển.

Câu 2: Ray điện 6P-50A, 6P-75A, 6P-100A khác nhau như thế nào?

Trả lời:

Các dòng ray 6P-50A, 6P-75A, 6P-100A khác nhau về dòng điện định mức và tiết diện lõi đồng. Ray 6P-50A phù hợp với cầu trục công suất nhỏ (dưới 5 tấn), ray 6P-75A phù hợp với công suất trung bình (5 – 10 tấn), ray 6P-100A phù hợp với công suất lớn (trên 10 tấn). Việc lựa chọn dòng điện phù hợp giúp đảm bảo khả năng tải điện ổn định và tránh hiện tượng quá tải.

Câu 3: Ray điện 6 cực có dùng được ngoài trời không?

Trả lời:

Có, ray điện 6 cực có thể lắp đặt ngoài trời nếu lựa chọn đúng cấu hình và sử dụng đầy đủ phụ kiện phù hợp với điều kiện môi trường. Tuy nhiên, để hạn chế ảnh hưởng của mưa, bụi và độ ẩm, hệ thống cần được lắp đặt đúng kỹ thuật, đồng thời kiểm tra và vệ sinh định kỳ nhằm duy trì khả năng cấp điện ổn định. Bạn cũng nên sử dụng thêm nắp che mưa hoặc lắp đặt trong mái che để bảo vệ hệ thống.

Câu 4: Bao lâu nên kiểm tra ray điện 6P một lần?

Trả lời:

Tần suất kiểm tra phụ thuộc vào cường độ sử dụng và môi trường làm việc. Đối với các hệ thống vận hành liên tục, nên kiểm tra tổng thể từ 3 – 6 tháng/lần, bao gồm thanh ray, bộ lấy điện, khớp nối, đầu cấp điện và các phụ kiện liên quan. Nếu làm việc trong môi trường nhiều bụi hoặc độ ẩm cao, chu kỳ kiểm tra có thể cần rút ngắn hơn (1 – 2 tháng/lần).

Câu 5: Khi nào cần thay bộ lấy điện của hệ ray điện 6P?

Trả lời:

Bộ lấy điện nên được thay thế khi xuất hiện các dấu hiệu như:

• Chổi than mòn vượt giới hạn.
• Lò xo ép mất lực đàn hồi.
• Tiếp xúc điện không ổn định.
• Phát sinh tia lửa điện bất thường.
• Vỏ bộ lấy điện bị nứt hoặc biến dạng.

Việc thay thế kịp thời giúp duy trì khả năng tiếp điện và hạn chế ảnh hưởng đến hoạt động của cầu trục. Theo kinh nghiệm từ Tuấn Cầu Trục, nên kiểm tra bộ lấy điện định kỳ 3 – 6 tháng/lần và thay thế khi chổi than mòn còn 1/3 so với ban đầu.

Câu 6: Có thể thay riêng phụ kiện mà không cần thay toàn bộ ray 6P không?

Trả lời:

Có, trong nhiều trường hợp, doanh nghiệp chỉ cần thay thế các phụ kiện như bộ lấy điện 6P, đầu cấp điện, khớp nối, giá treo hoặc nắp bịt đầu ray nếu thanh ray và 6 lõi dẫn điện vẫn còn đáp ứng yêu cầu sử dụng. Tuy nhiên, trước khi thay thế, nên kiểm tra tổng thể hệ thống để đánh giá mức độ hao mòn và lựa chọn phương án phù hợp.

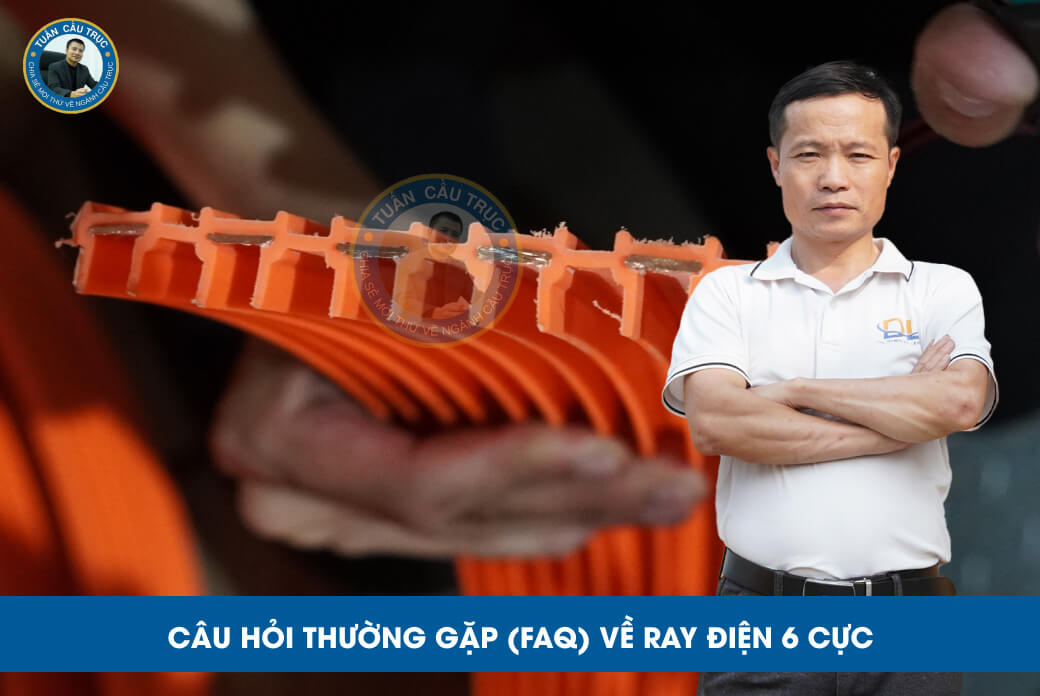

Câu hỏi thường gặp (FAQ) về ray điện 6 cực

Kết luận

Ray điện 6 cực là thiết bị dẫn điện an toàn, chuyên dụng trong cơ cấu nâng hạ hiện đại. Với khả năng truyền tải nhiều mạch điện cùng lúc, linh kiện này đáp ứng yêu cầu điều khiển phức tạp của dây chuyền tự động hóa trong các nhà máy cơ khí, luyện kim và kho logistics. Nếu bạn đang có nhu cầu triển khai giải pháp cấp điện nhiều cực cho pa lăng, cầu trục, đừng ngại ngần liên hệ Tuấn Cầu Trục để được lên phương án kỹ thuật tối ưu và báo giá ưu đãi!
