Lắp Đặt Cẩu Trục Nhà Xưởng: Quy Trình, Tiêu Chuẩn

Lắp đặt cẩu trục nhà xưởng là một trong những công đoạn kỹ thuật quan trọng bậc nhất trong quá trình vận hành thiết bị nâng hạ. Một hệ thống được lắp đặt đúng chuẩn không chỉ giúp tăng năng suất vận hành mà còn đảm bảo an toàn lao động cho nhà xưởng. Bài viết này, Tuấn Cầu Trục sẽ cung cấp cho bạn cái nhìn toàn diện, chuyên sâu về chủ đề này. Hãy cùng tìm hiểu chi tiết để đưa ra quyết định đúng đắn trước khi đầu tư lắp đặt cẩu trục cho nhà xưởng của bạn.

Cẩu trục nhà xưởng là gì? Các loại cầu trục phổ biến

Cẩu trục nhà xưởng (hay cầu trục công nghiệp) là thiết bị nâng hạ cơ giới lắp đặt cố định trong không gian nhà xưởng, thường vận hành theo đường ray để di chuyển hàng hóa, vật liệu nặng theo chiều ngang và chiều đứng. Cùng với sự phát triển của các ngành công nghiệp sản xuất, cẩu trục dần trở thành một giải pháp không thể thay thế tại các nhà máy sản xuất, kho bãi, xưởng cơ khí, luyện kim và nhiều lĩnh vực khác.

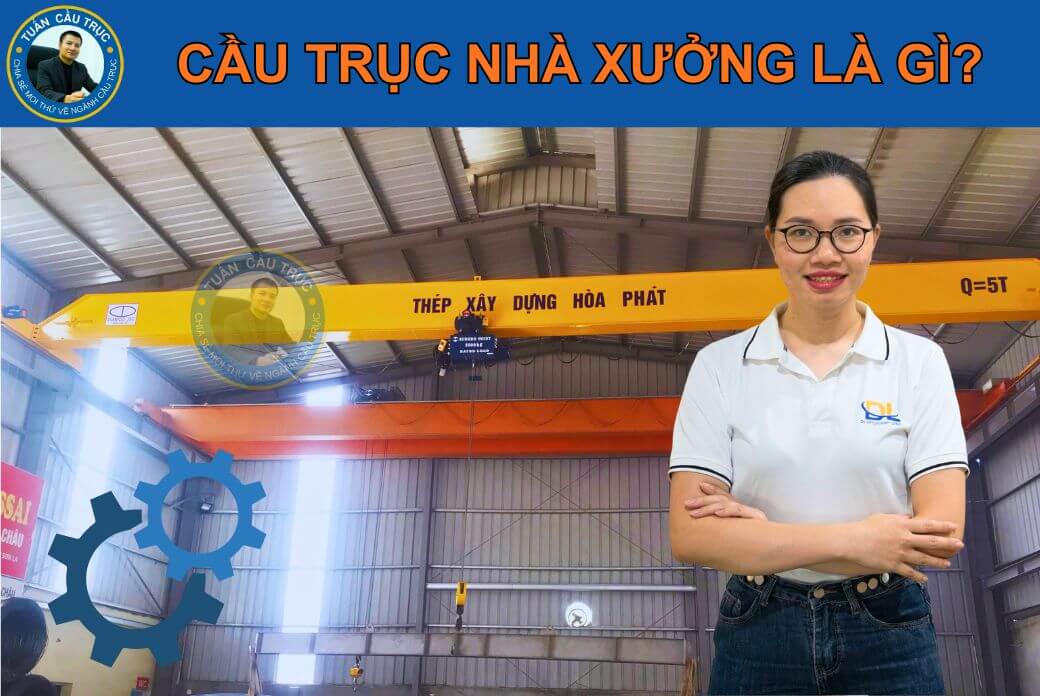

Cẩu trục nhà xưởng là gì?

Các loại cẩu trục nhà xưởng phổ biến nhất hiện nay

Ngày nay, thị trường thiết bị nâng hạ nước ta có nhiều loại biến thể của cầu trục, trong đó phải kể đến những dòng sản phẩm điển hình như sau:

• Cầu trục dầm đơn: Sử dụng một dầm chính chịu lực, palang treo di chuyển dọc cánh dưới dầm. Tải trọng phổ biến từ 1–20 tấn. Ưu điểm là kết cấu nhẹ, chi phí thấp, dễ lắp đặt – phù hợp với xưởng có tải trọng vừa và tần suất làm việc trung bình.
• Cầu trục dầm đôi: Hai dầm chính song song, xe con di chuyển trên ray đặt ở đỉnh dầm. Tải trọng từ 2 tấn đến hàng trăm tấn. Độ cứng vững cao, chiều cao nâng móc lớn hơn dầm đơn – lựa chọn bắt buộc cho các ứng dụng tải nặng, nhiều ca liên tục như luyện kim, cán thép, chế tạo khuôn mẫu.
• Cầu trục dầm treo: Toàn bộ hệ thống treo ngược dưới dầm mái thay vì tựa lên cột. Phù hợp với nhà xưởng có trần thấp, cần giải phóng toàn bộ không gian mặt sàn cho dây chuyền sản xuất và xe nâng lưu thông.
• Cầu trục quay (jib crane): Vận hành theo bán kính hình quạt 180°–360°, phục vụ thao tác lặp lại tại một vị trí cố định. Có hai dạng: gắn cột độc lập hoặc gắn tường. Thường dùng để cấp phôi cho máy CNC, trạm lắp ráp, xưởng sửa chữa.
• Cầu trục Monorail: Di chuyển đơn làn theo ray đơn treo trần, tuyến ray có thể uốn cong, rẽ nhánh hoặc khép kín theo sơ đồ công nghệ. Tối ưu cho dây chuyền sơn tĩnh điện, xi mạ, giết mổ công nghiệp hoặc vận chuyển bán thành phẩm liên tục giữa các công đoạn.
• Cầu trục dầm giàn: Kết cấu dầm từ các thanh thép đan chéo thay vì tấm hộp đặc, giúp giảm trọng lượng đáng kể ở các nhịp lớn. Thường dùng tại kho bãi ngoài trời, bến cảng, nhà máy bê tông đúc sẵn.
• Cổng trục (gantry crane): Không tựa vào kết cấu nhà mà tự đứng độc lập trên hai chân cổng, di chuyển dọc theo ray đặt trên nền. Có thể triển khai cả trong nhà lẫn ngoài trời, đặc biệt phù hợp với các bãi tập kết vật liệu, xưởng tiền chế, cảng bốc dỡ hàng hóa hoặc những nhà xưởng chưa có kết cấu chịu lực sẵn để gá đặt cầu trục truyền thống. Tải trọng đa dạng từ vài tấn đến hàng trăm tấn tùy cấu hình dầm đơn hoặc dầm đôi.

Lợi ích thiết thực khi lắp đặt cầu trục trong nhà xưởng sản xuất

Tại sao lắp đặt cẩu trục nhà xưởng đang trở thành xu thế của ngành công nghiệp nước ta? Điều này bắt nguồn từ chính những lợi ích rõ ràng mà hệ thống này mang lại đối với mọi đơn vị sản xuất.

• Tăng năng suất lao động từ 40% đến 70%: Cầu trục giúp đẩy nhanh tốc độ bốc dỡ, luân chuyển phôi và cấu kiện nặng giữa các công đoạn sản xuất. Chu kỳ nâng hạ diễn ra liên tục, rút ngắn thời gian chờ đợi so với việc vận chuyển thủ công hoặc dùng xe nâng thông thường.
• Tiết kiệm chi phí nhân công và giảm thiểu sự cố: Hệ thống chỉ cần một công nhân bấm điều khiển từ xa để di dời khối hàng nhiều tấn một cách nhẹ nhàng. Điều này giúp cắt giảm số lượng lao động phổ thông tham gia bê vác trực tiếp, triệt tiêu các nguy cơ gây mất an toàn lao động trong xưởng.
• Tối ưu hóa 100% không gian mặt bằng xưởng: Do toàn bộ kết cấu dầm chính, đường ray và pa lăng đều di chuyển ở khoảng không trên cao, mặt sàn nhà xưởng sẽ được giải phóng. Bạn có thể tận dụng diện tích trống này để bố trí máy móc sản xuất hoặc làm lối đi lại thông thoáng cho xe cộ.
• Nâng cao độ chính xác khi định vị hàng hóa: Cơ cấu phanh điện từ kết hợp với biến tần điều khiển tốc độ giúp cụm móc cẩu dịch chuyển tịnh tiến cực kỳ mịn. Người thợ dễ dàng căn chỉnh và đặt các cấu kiện, khuôn đúc hoặc máy móc nặng vào đúng tâm vị trí lắp đặt mà không bị rung lắc.
• Bảo vệ an toàn cho hàng hóa và thiết bị: Quá trình nâng hạ và di chuyển tải trọng được kiểm soát trên hệ thống ray cố định, triệt tiêu hiện tượng va đập, rơi rớt đột ngột, giúp bề mặt hàng hóa không bị trầy xước hay móp méo trong suốt chu kỳ vận chuyển.
• Đáp ứng trọn vẹn các tiêu chuẩn an toàn pháp lý: Lắp đặt cầu trục tiêu chuẩn giúp doanh nghiệp dễ dàng hoàn thiện hồ sơ kiểm định kỹ thuật an toàn thiết bị nâng theo quy định nghiêm ngặt của Bộ Lao động – Thương binh và Xã hội, nâng cao uy tín khi đối tác kiểm tra nhà xưởng.

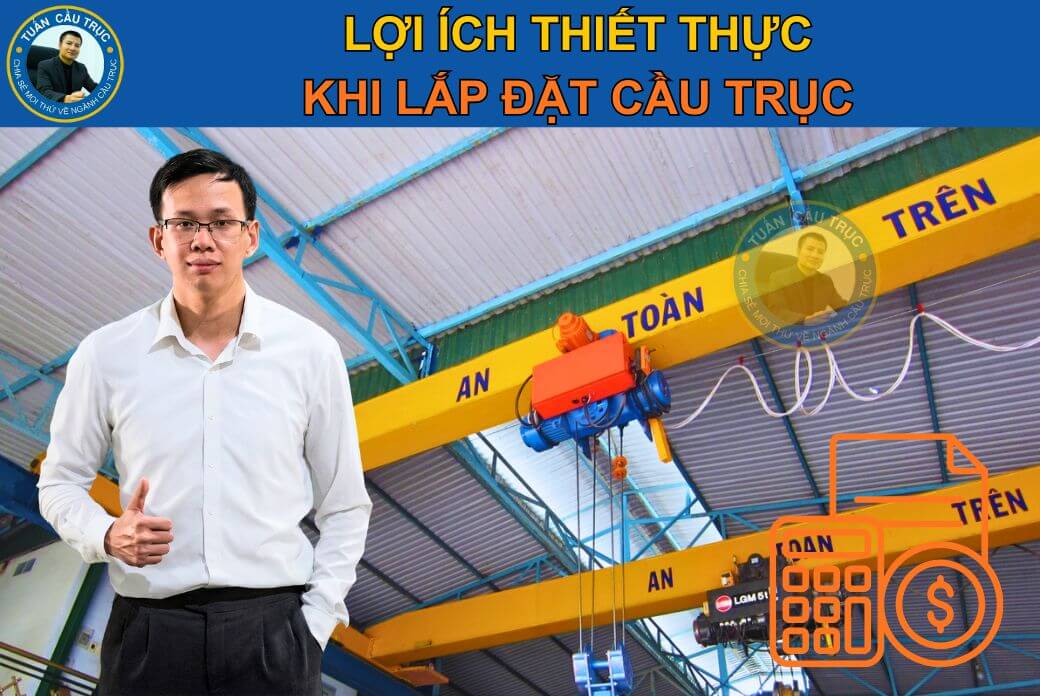

Lợi ích thiết thực khi lắp đặt cầu trục

Khảo sát và thiết kế trước khi lắp đặt cầu trục nhà xưởng

Để việc lắp đặt cẩu trục nhà xưởng diễn ra nhanh chóng, hiệu quả, chính xác, việc khảo sát và thiết kế đóng vai trò nền tảng quan trọng. Nếu bước chuẩn bị không được thực hiện tỉ mỉ, chuẩn kỹ thuật, có thể xảy ra tình trạng chọn sai tải hay quá kết cấu chịu lực,…

Từ kinh nghiệm hơn 15 năm triển khai trọn gói giải pháp nâng hạ đa tải trọng, Tuấn Cầu Trục khuyến nghị những bước chính cần lưu ý khi khảo sát và thiết kế hệ thống này như sau:

Khảo sát hiện trạng nhà xưởng và yêu cầu vận hành

Trước khi bắt tay vào tính toán, kỹ sư tư vấn phải trực tiếp đo đạc và thu thập số liệu hiện trường thông qua các hạng mục chính gồm có:

• Đo đạc kích thước hình học nhà xưởng: Xác định chính xác chiều dài tổng thể hành trình chạy ray, chiều rộng lọt lòng giữa các tim cột, khoảng cách giữa các bước cột và đặc biệt là chiều cao tĩnh không (headroom) – khoảng cách từ mặt sàn đến điểm thấp nhất của vì kèo mái để tính toán kích thước phủ bì của dầm chính.
• Đánh giá khả năng chịu lực của kết cấu hiện hữu: Kiểm tra móng, cột bê tông cốt thép hoặc cột thép tiền chế. Xác định xem hệ thống cột và dầm đỡ có đủ khả năng chịu thêm tải trọng của cầu trục kết hợp với tải trọng nâng tối đa (SWL) hay không. Nếu nhà xưởng chưa có vai cột cố định, cần tính toán phương án dựng thêm cột chịu lực độc lập.
• Xác định thông số nâng hạ cơ bản: Định hình tải trọng nâng lớn nhất dựa trên khối lượng vật tư nặng nhất trong xưởng, xác định khẩu độ cầu trục (span) và chiều cao nâng hạ thực tế (tính từ mặt sàn đến lòng mỏ móc cẩu ở vị trí cao nhất).
• Phân tích tần suất và môi trường làm việc: Đánh giá chu kỳ hoạt động (số lần nâng hạ trong một giờ, thời gian làm việc liên tục của thiết bị trong một ca). Đồng thời, ghi nhận các yếu tố môi trường như nhiệt độ cao, độ ẩm lớn, nhiều bụi mịn hoặc hơi hóa chất để lựa chọn cấp bảo vệ (IP) phù hợp cho hệ thống động cơ và tủ điện.

Thiết kế kỹ thuật và lựa chọn thông số cầu trục phù hợp

Dựa trên dữ liệu khảo sát thực tế, đội ngũ kỹ thuật tiến hành lập bản vẽ thiết kế chi tiết. Toàn bộ quy trình tính toán kết cấu thép và cơ cấu truyền động phải tuân thủ nghiêm ngặt tiêu chuẩn Việt Nam TCVN 4244:2005 cùng các tiêu chuẩn quốc tế liên quan như FEM, ISO hoặc DIN.

Các thông số kỹ thuật bắt buộc phải chuẩn hóa trong hồ sơ thiết kế bao gồm:

• Tải trọng nâng danh nghĩa (Q): Trọng lượng tối đa mà cầu trục được phép nâng. Thông số này thường được tính toán biên độ an toàn, lấy cao hơn từ 10% đến 20% so với khối lượng vật tư thực tế lớn nhất trong xưởng để tránh thiết bị luôn phải vận hành ở ngưỡng tới hạn.
• Chế độ làm việc (Nhóm cơ cấu): Lựa chọn chế độ làm việc từ A3 đến A6 (theo tiêu chuẩn TCVN hoặc ISO 4301-1) phù hợp với cường độ sử dụng. Nhà xưởng nâng hạ ít, nhẹ chọn chế độ A3; các xưởng đúc bê tông, luyện kim hoặc nâng hạ liên tục phải chọn chế độ từ A5 đến A6.
• Tốc độ vận hành hệ thống: Xác định cụ thể vận tốc nâng hạ của pa lăng, vận tốc di chuyển xe con (xe lớn) trên dầm chính và vận tốc di chuyển dọc của toàn bộ hệ thống cầu trục dọc nhà xưởng. Các cơ cấu di chuyển này nên tích hợp biến tần để khởi động và dừng mềm, tránh rung lắc hàng hóa.
• Kết cấu thép và vật liệu chế tạo: Lựa chọn quy cách loại ray (ray vuông hoặc ray P chuyên dụng), tính toán kích thước hình học của dầm chính (dầm hộp hoặc dầm chữ I), chiều dày tấm thép vách, tấm thép đáy và mác thép chịu lực phù hợp với nhịp khẩu độ.
• Hệ thống điện và cơ cấu an toàn: Thiết kế chi tiết sơ đồ tủ điện điều khiển, lựa chọn công suất động cơ, hệ thống phanh điện từ, bảo vệ quá tải, công tắc hành trình giới hạn không gian di chuyển, và hệ cấp điện thanh quẹt an toàn dọc nhà xưởng.
• Hồ sơ bản vẽ kỹ thuật: Xuất đầy đủ bộ bản vẽ bao gồm bản vẽ bố trí tổng thể cầu trục, bản vẽ chi tiết kết cấu dầm biên, dầm chính, bản vẽ lắp đặt hệ thống ray chạy và các chi tiết liên kết (mối nối bu lông cường độ cao hoặc đường hàn chịu lực) với vai cột hiện hữu của nhà xưởng.

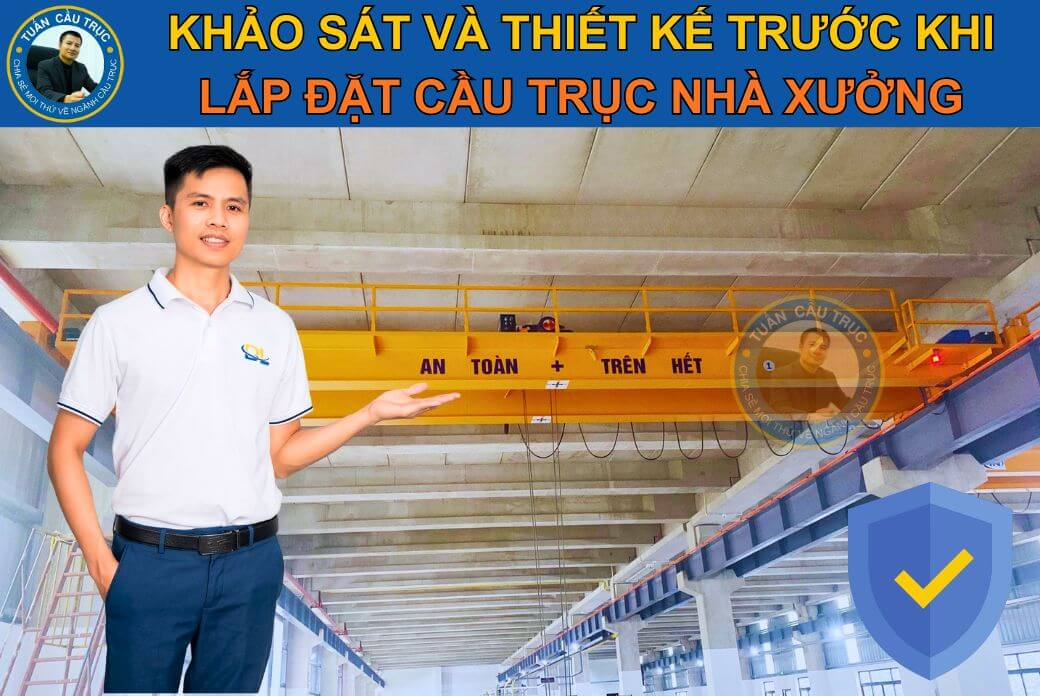

Khảo sát và thiết kế trước khi lắp đặt cầu trục nhà xưởng

Quy trình lắp đặt cầu trục nhà xưởng đúng kỹ thuật

Để việc lắp đặt cẩu trục nhà xưởng đảm bảo độ chính xác, an toàn cao, Tuấn Cầu Trục khuyến nghị thợ kỹ thuật lưu ý quy trình lắp dựng tiêu chuẩn với 7 bước chính sau đây. Quy trình này đòi hỏi sự phối hợp đồng bộ giữa đội ngũ kỹ sư thiết kế, nhóm thi công lắp đặt và bộ phận kiểm tra chất lượng.

Bước 1: Chuẩn bị mặt bằng và vật tư thiết bị

Trước khi đưa thiết bị vào lắp đặt, cần dọn dẹp và chuẩn bị mặt bằng thi công, đảm bảo không gian đủ rộng để thao tác. Kiểm tra và nghiệm thu toàn bộ vật tư, thiết bị theo danh sách kỹ thuật: dầm chính, dầm cuối, xe con, palang, ray, bộ dẫn điện, tủ điện, phụ kiện lắp đặt. Mọi thiết bị cần có chứng chỉ xuất xứ, chứng nhận chất lượng từ nhà sản xuất.

Bước 2: Lắp đặt hệ thống ray dầm chạy (runway rail)

Ray dầm chạy là nền tảng của toàn bộ hệ thống cầu trục. Do đó, thợ cơ khí khi lắp đặt ray phải đảm bảo các yêu cầu kỹ thuật nghiêm ngặt:

• Độ thẳng của ray theo chiều dọc: sai lệch không quá ±1mm trên 2m chiều dài.
• Độ cao giữa hai ray song song: chênh lệch không quá ±5mm.
• Khoảng cách giữa hai ray (gauge): sai lệch không quá ±3mm so với thiết kế.
• Các mối nối ray phải thẳng, hở khe không quá 2mm.
• Bu-lông neo ray phải được siết đúng lực mô-men theo yêu cầu thiết kế.
• Cần kiểm tra độ thăng bằng của ray bằng máy đo thủy bình chuyên dụng.

Bước 3: Lắp đặt dầm cầu trục (bridge girder)

Dầm cầu trục (gồm dầm chính và dầm biên) được lắp ráp hoặc đưa vào vị trí bằng thiết bị nâng hạ phụ trợ. Đây là công đoạn đòi hỏi kỹ năng cao và tuân thủ nghiêm ngặt quy trình an toàn vì làm việc trên cao. Tại bước này, Tuấn Cầu Trục lưu ý khi lắp đặt nhà xưởng, thợ cơ khí cần đặc biệt lưu ý:

• Kiểm tra độ vồng dầm đúng thiết kế trước khi lắp.
• Hàn hoặc bắt bu-lông cường độ cao kết nối dầm chính và dầm cuối đúng kỹ thuật.
• Lắp bánh xe cuối đúng đường kính, đúng vị trí, căn chỉnh song song với ray.
• Kiểm tra độ vuông góc của khung dầm: chênh lệch đường chéo không quá 3mm.

Bước 4: Lắp đặt pa lăng

Pa lăng di chuyển dọc theo dầm chính để định vị tải theo chiều ngang. Đây cũng chính là cơ cấu nâng hạ trực tiếp. Do đó việc lắp đặt bộ phận quan trọng này cần phải được thực hiện tỉ mỉ, chính xác với các lưu ý chính như sau:

• Pa lăng điện phải được cân bằng, móc nâng di chuyển mượt mà không rung giật.
• Kiểm tra giới hạn hành trình nâng trên, nâng dưới hoạt động chính xác.
• Kiểm tra phanh hãm của động cơ nâng: phải giữ tải an toàn khi mất điện.
• Căn chỉnh bánh xe xe con song song với ray dầm chính, không bị lệch.

Bước 5: Lắp đặt hệ thống điện và điều khiển

Hệ thống điện của cầu trục bao gồm nhiều hạng mục phức tạp, đòi hỏi thợ điện có chuyên môn cao:

• Lắp đặt hệ điện dọc, cấp điện cho dầm biên cầu trục di chuyển.
• Lắp đặt hệ điện ngang để pa lăng di chuyển và nâng tải.
• Đấu nối tủ điện điều khiển, lắp biến tần (inverter) cho các động cơ để điều chỉnh tốc độ mượt mà.
• Lắp đặt hệ thống bảo vệ: cầu dao tự động (MCB/MCCB), rơ-le bảo vệ quá tải, quá nhiệt.
• Lắp hệ thống điều khiển: hộp nút nhấn treo, remote điều khiển không dây hoặc cabin điều khiển.
• Lắp đặt thiết bị an toàn: còi điện, đèn cảnh báo, công tắc hành trình.

Bước 6: Chạy thử không tải và có tải – kiểm tra kỹ thuật toàn diện

Sau khi hoàn thành lắp đặt cơ khí và điện, thợ cơ khí cần tiến hành chạy thử theo quy trình bắt buộc những bước chính sau đây:

• Chạy thử không tải: kiểm tra tất cả các chuyển động, đảm bảo không có tiếng ồn bất thường, rung động quá mức.
• Chạy thử 25% tải: kiểm tra hoạt động của phanh, giới hạn hành trình.
• Chạy thử 100% tải danh nghĩa: kiểm tra toàn diện tải trọng làm việc.
• Thử tải tĩnh 125% (theo TCVN 4244:2005): treo tải, giữ nguyên 10 phút, kiểm tra biến dạng dầm, khe hở bánh xe.
• Thử tải động 110%: nâng hạ, di chuyển với tải, kiểm tra phanh, độ trơn mượt.
• Đo điện trở cách điện, kiểm tra tiếp địa an toàn toàn hệ thống.

Bước 7: Nghiệm thu, bàn giao và đăng kiểm theo quy định nhà nước

Sau khi chạy thử thành công, đơn vị tiến hành nghiệm thu bàn giao gồm: lập biên bản nghiệm thu có chữ ký của đại diện hai bên, bàn giao hồ sơ kỹ thuật đầy đủ (bản vẽ hoàn công, lý lịch thiết bị, biên bản thử tải, hướng dẫn vận hành bảo dưỡng).

Điều đặc biệt, Tuấn Cầu Trục luôn nhấn mạnh thiết bị cần được đăng ký và kiểm định tại cơ quan đăng kiểm có thẩm quyền theo Thông tư 54/2016/TT-BLĐTBXH và các quy định hiện hành của Bộ Lao động – Thương binh và Xã hội trước khi đưa vào sử dụng chính thức.

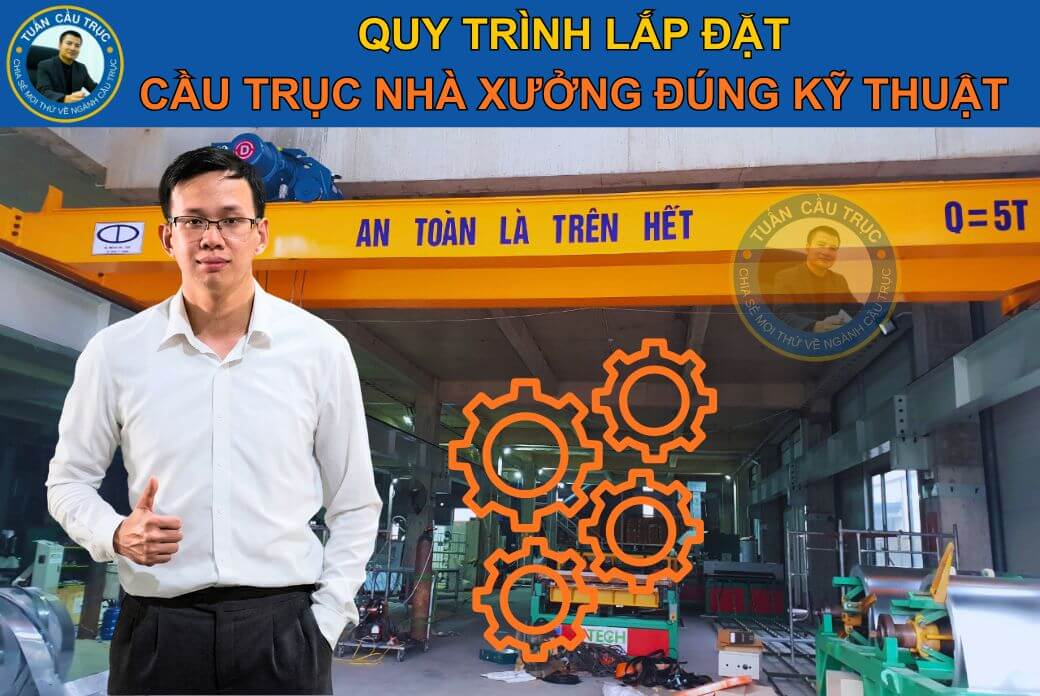

Quy trình lắp đặt cầu trục nhà xưởng đúng kỹ thuật

Tiêu chuẩn kỹ thuật và an toàn trong lắp đặt cầu trục nhà xưởng

Cầu trục, cổng trục là thiết bị nâng hạ nằm trong danh mục bắt buộc cấp phép vận hành theo TCVN. Do đó, việc lắp đặt sản phẩm này cũng cần tuân thủ chặt chẽ hệ thống tiêu chuẩn kỹ thuật và pháp lý hiện hành tại Việt Nam. Điều này đảm bảo thiết bị vận hành ổn định, hạn chế tối đa rủi ro mất an toàn cho người lao động và hàng hóa.

Các tiêu chuẩn Việt Nam (TCVN) và Quy chuẩn quốc gia áp dụng

Hiện nay, một số hệ thống văn bản pháp lý và tiêu chuẩn chính dùng làm căn cứ thiết kế, chế tạo, lắp đặt và kiểm định hệ thống cầu trục thường được liệt kê gồm:

• TCVN 4244:2005 (Thiết bị nâng): Tiêu chuẩn nền tảng quy định toàn diện về yêu cầu thiết kế, tính toán kết cấu thép, chế tạo và kiểm tra kỹ thuật an toàn trong quá trình sử dụng.
• QCVN 7-2012/BLĐTBXH: Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với thiết bị nâng (văn bản này đã thay thế và cập nhật các nội dung an toàn chung của dòng TCVN 5206 và TCVN 5207 cũ).
• TCVN 9358:2012: Tiêu chuẩn bắt buộc về lắp đặt hệ thống nối đất (tiếp địa) an toàn cho các thiết bị điện trong công trình xây dựng.
• Thông tư 36/2019/TT-BLĐTBXH: Danh mục các loại máy, thiết bị, vật tư có yêu cầu nghiêm ngặt về an toàn lao động, trong đó có cầu trục, cổng trục và pa lăng.

Quy định kiểm định và đăng kiểm cẩu trục trước khi vận hành

Theo quy định của pháp luật hiện hành, tất cả thiết bị nâng hạ tải trọng nâng từ 1.000 kg trở lên bắt buộc phải được kiểm định kỹ thuật an toàn nghiêm ngặt trước khi đưa vào vận hành chính thức.

• Đơn vị thực hiện: Các trung tâm kiểm định độc lập được Bộ Lao động – Thương binh và Xã hội cấp phép hoạt động.
• Chu kỳ kiểm định: Định kỳ 03 năm/lần đối với thiết bị mới sử dụng dưới 12 năm; 01 năm/lần đối với thiết bị đã qua sử dụng trên 12 năm hoặc tùy theo khuyến cáo đặc biệt của nhà sản xuất. Lưu ý: Chu kỳ có thể ngắn hơn nếu có khuyến cáo đặc biệt của nhà sản xuất hoặc theo yêu cầu bằng văn bản của kiểm định viên dựa trên thực tế xuống cấp của thiết bị.
• Thành phần hồ sơ kiểm định bàn giao: Lý lịch thiết bị nâng, hồ sơ kỹ thuật xuất xưởng (CO, CQ của pa lăng, chứng chỉ vật liệu thép dầm chính), bản vẽ hoàn công lắp đặt, biên bản thử tải thực tế (tải tĩnh 125%, tải động 110%) và biên bản kết quả đo điện trở tiếp địa.

Các thiết bị an toàn bắt buộc phải có trên cầu trục nhà xưởng

Để đảm bảo kiểm định an toàn, hệ thống cầu trục hiện đại phải tích hợp các phụ kiện bảo vệ cơ bản như sau:

• Bộ hạn chế tải trọng: Thiết bị cảm biến điện tử giúp tự động ngắt nguồn cấp tín hiệu nâng của pa lăng khi phát hiện trọng lượng khối hàng vượt quá 110% tải trọng danh nghĩa của cầu trục.
• Công tắc hành trình giới hạn nâng hạ: Cơ cấu chặn hành trình nâng trên và nâng dưới, tự động ngắt điện motor cuộn cáp trước khi cụm puly móc cẩu va chạm vào bụng dầm chính hoặc trước khi cáp bị nhả hết khỏi tang cuốn.
• Công tắc hành trình giới hạn di chuyển: Bố trí tại các điểm cuối của hệ ray chạy dọc (ray đường chạy) và ray chạy ngang (trên lưng dầm chính) để ngắt nguồn motor di chuyển trước khi xe lớn hoặc pa lăng va chạm vào vách nhà xưởng.
• Phanh hãm điện từ (Phanh đuôi motor): Tích hợp trên tất cả các cụm động cơ nâng hạ và di chuyển, tự động khóa chặt trục truyền động ngay lập tức khi ngắt tay bấm điều khiển hoặc khi xưởng xảy ra sự cố mất điện đột ngột.
• Khóa an toàn mỏ móc (Safety latch): Lẫy chặn bằng thép lò xo gắn trên miệng móc cẩu, ngăn ngừa nguy cơ khuyên cáp hoặc mã khóa bị tuột ra ngoài khi dây cáp bị chùng.
• Cục giảm chấn cao su (Buffer): Lắp đặt cố định tại 4 góc của dầm biên và 2 đầu hành trình xe con để tiêu tán xung lực, giảm chấn động cơ học nếu cầu trục lỡ va chạm vào chốt chặn cuối tia ray.
• Hệ thống đèn chớp và còi cảnh báo: Tự động kích hoạt hú còi và nháy đèn khi cầu trục đang dịch chuyển dọc nhà xưởng để cảnh báo cho công nhân phía dưới mặt sàn chủ động tránh né.
• Hệ thống tiếp địa bảo vệ: Toàn bộ kết cấu kim loại của dầm chính, dầm biên và vỏ tủ điện phải được đấu nối liên hoàn về cọc tiếp địa của nhà xưởng, đảm bảo điện trở nối đất không quá 4Ω để triệt tiêu nguy cơ rò rỉ điện gây nguy hiểm.

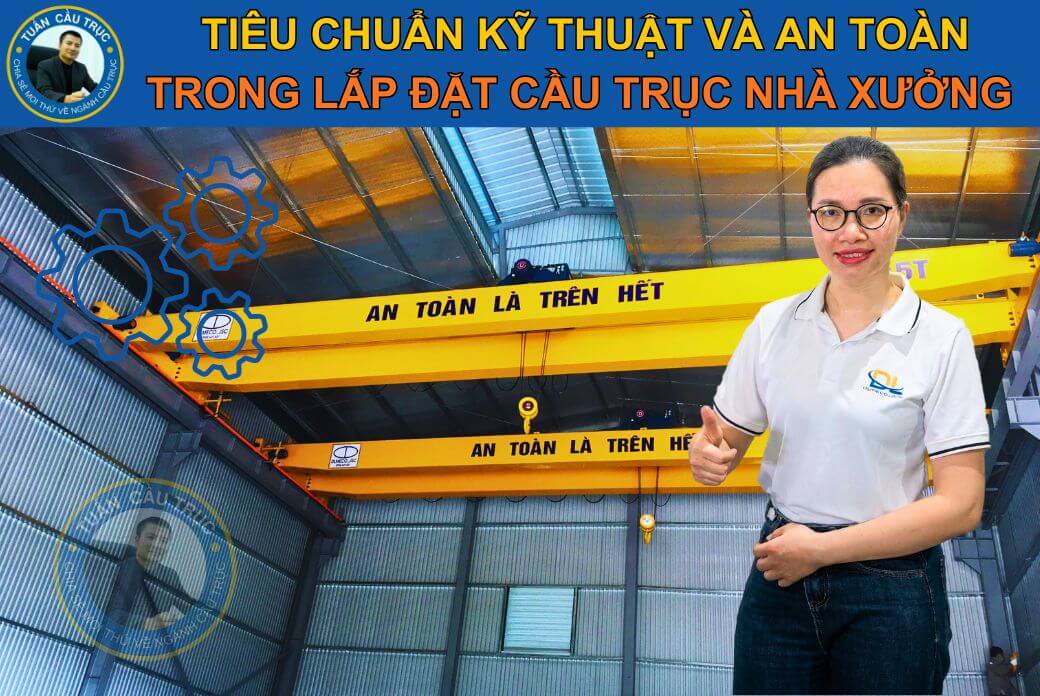

Tiêu chuẩn kỹ thuật và an toàn trong lắp đặt cầu trục nhà xưởng

Chi phí lắp đặt cầu trục nhà xưởng trọn gói: Bảng giá tham khảo mới nhất 2026

Giá lắp đặt trọn gói một hệ thống cầu trục nhà xưởng thường biến động theo nhiều yếu tố như đặc tính kỹ thuật, thương hiệu thiết bị, không gian nhà xưởng,… Dưới đây là khoảng giá tham khảo tôi xây dựng dựa trên cấu hình tiêu chuẩn, pa lăng cáp điện Hàn Quốc để bạn có góc nhìn sơ qua về kinh phí đầu tư cầu trục, cổng trục.

Bảng giá tham khảo lắp đặt cẩu trục dầm đơn (2026)

Cầu trục dầm đơn sử dụng một dầm chính chữ I hoặc dầm hộp, pa lăng treo chạy dưới cánh dầm, phù hợp cho các nhà xưởng có không gian vừa và nhỏ, tải trọng nâng hạ nhẹ đến trung bình:

Bảng giá tham khảo lắp đặt cẩu trục dầm đôi (2026)

Cầu trục dầm đôi sử dụng hai dầm chính song song, cụm pa lăng đôi (hoặc xe con) ngồi chạy trên đỉnh dầm, chuyên dùng cho các nhà xưởng cơ khí hạng nặng, đúc bê tông hoặc tôn thép có cường độ làm việc cao:

Các yếu tố cấu thành và ảnh hưởng trực tiếp đến chi phí lắp đặt

Để bạn hiểu rõ lý do vì sao cùng một tải trọng nâng nhưng tổng chi phí đầu tư giữa hai nhà xưởng lại có sự chênh lệch lớn, tôi xin phân tích cụ thể dựa trên các thông số chính sau đây:

• Khẩu độ dầm chính và chiều dài đường chạy: Đây là hai thông số quyết định khối lượng thép chế tạo dầm chính, dầm biên và hệ ray. Khẩu độ càng rộng, chiều dài nhà xưởng càng lớn thì chi phí vật tư và nhân công gia công kết cấu thép chịu lực càng tăng cao.
• Thương hiệu pa lăng và thiết bị điện đồng bộ: Thiết bị quyết định đến hơn 50% giá trị hợp đồng. Nếu bạn chọn các dòng pa lăng, linh kiện nhập khẩu chính hãng từ các thương hiệu lớn như Sungdo (Hàn Quốc), giá thành sẽ cao hơn so với hàng phổ thông không rõ nguồn gốc, nhưng đổi lại hệ thống có độ tin cậy cao, chạy êm và linh kiện thay thế luôn sẵn có.
• Chiều cao nâng hạ thực tế: Chiều cao nâng lớn đòi hỏi tang cuốn cáp trên pa lăng phải dài hơn, sợi cáp thép chịu lực phải lớn và dài hơn, dẫn đến giá thành pa lăng tăng và đòi hỏi hệ khung cột đỡ, vách nhà xưởng phải gia cố vững chắc hơn.
• Điều kiện và biện pháp thi công tại công trường: Lắp đặt cầu trục cho một nhà xưởng mới bao giờ chi phí cũng tối ưu hơn. Nếu lắp đặt trong nhà xưởng đang hoạt động (không gian chật hẹp, vách ngăn nhiều, phải thi công ban đêm để không gián đoạn sản xuất), chi phí thuê xe cẩu tự hành hạng nặng và nhân công lắp dựng sẽ tăng lên.
• Các yêu cầu kỹ thuật đặc biệt (Nếu có): Những môi trường nhà xưởng đặc thù như xưởng hóa chất (yêu cầu sơn chống ăn mòn gia cường), nhà máy nhiệt độ cao (đòi hỏi pa lăng phòng nổ, xích chịu nhiệt), hoặc phòng sạch (clean room) sẽ đòi hỏi thiết bị cấu hình cao, đẩy chi phí đầu tư lên đáng kể.
• Chi phí hoàn thiện hồ sơ kiểm định pháp lý: Bao gồm chi phí thử tải thực tế tại công trường, chi phí thuê đơn vị kiểm định độc lập cấp phép và dán tem đăng kiểm an toàn theo quy định của Bộ Lao động – Thương binh và Xã hội trước khi đưa vào chạy chính thức.

Tư vấn từ Tuấn Cầu Trục: Bảng giá trên là khoảng dao động trung bình để bạn ước tính ngân sách ban đầu. Đối với từng kết cấu nhà xưởng cụ thể (đã có vai cột bê tông hay phải dựng thêm cột thép độc lập), tôi cần trực tiếp khảo sát hiện trường để đưa ra phương án tối ưu. Quý khách hàng cần lên phương án lắp đặt cầu trục nhà xưởng chi tiết, liên hệ Tuấn Cầu Trục để được tư vấn chi tiết và báo giá ưu đãi!

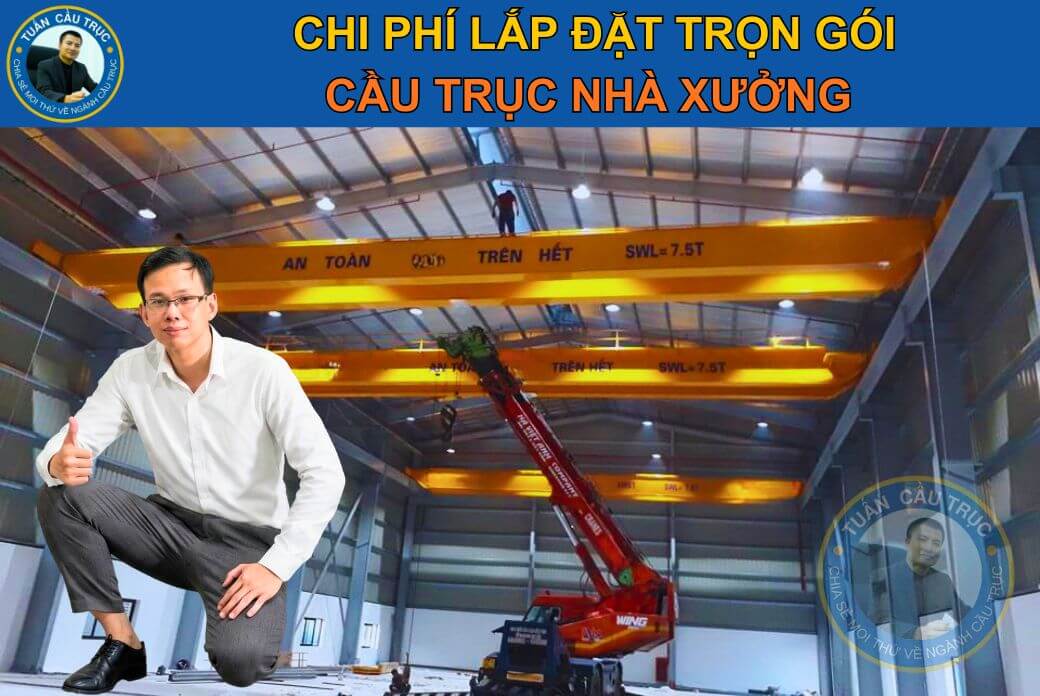

Chi phí lắp đặt cầu trục nhà xưởng trọn gói

Những lỗi phổ biến cần tránh khi lắp đặt cẩu trục nhà xưởng

Để tránh gây lãng phí, đồng thời phòng ngừa các nguy cơ sự cố đáng tiếc, Tuấn Cầu Trục khuyến nghị kỹ thuật viên khi lắp đặt cẩu trục nhà xưởng cần lưu ý tránh những lỗi cơ bản sau:

Lỗi kỹ thuật nghiêm trọng trong thi công lắp đặt

Các sai sót trong quá trình gia công và lắp ráp cơ điện sẽ ảnh hưởng trực tiếp đến độ bền thiết bị và an toàn vận hành.

• Lắp ray chạy lệch tâm, không thăng bằng: Sai lệch cao độ và độ thẳng của hệ ray dẫn đến hiện tượng gặm ray, mòn vẹt bánh xe dầm biên cực nhanh, gây tiếng ồn lớn và làm tăng tải động có hại lên hệ cột đỡ nhà xưởng.
• Không căn chỉnh bánh xe song song với ray: Lỗi này tạo ra hiện tượng xe lớn bị chạy chéo, khiến cầu trục di chuyển sượng sùng, gây quá tải cho motor chạy dọc và có thể làm kẹt bánh xe trên đường chạy.
• Bỏ qua hoặc cài đặt sai các thiết bị an toàn: Không hiệu chỉnh công tắc hành trình chặn trên/chặn dưới hoặc bộ hạn chế tải trọng sẽ dẫn đến nguy cơ mỏ móc đập thẳng vào tang cuốn gây đứt cáp rơi hàng, hoặc làm vỡ kết cấu khi nâng quá tải.
• Chọn sai chế độ làm việc (Nhóm cơ cấu A3 – A6): Việc ham rẻ chọn cấu hình thiết bị nâng hạ loại nhẹ (nhóm A3) cho nhà xưởng có tần suất bốc xếp liên tục (yêu cầu nhóm A5, A6) sẽ khiến pa lăng bị quá tải nhiệt, gây cháy cuộn hút phanh và hỏng biến tần trước thời hạn.
• Hệ thống điện đấu nối sai, thiếu tiếp địa: Việc đấu nối điện cẩu thả, không đo điện trở cách điện động cơ và bỏ qua hệ thống cọc tiếp địa bảo vệ kết cấu thép sẽ tiềm ẩn nguy cơ rò rỉ điện ra vỏ máy, gây nguy hiểm trực tiếp đến công nhân bấm tay điều khiển.

Sai lầm khi lựa chọn đơn vị cơ khí thi công

Việc hợp tác với các nhà thầu không đủ năng lực thường để lại những hệ lụy lâu dài về mặt pháp lý và kỹ thuật.

• Ưu tiên chọn bên giá rẻ nhất, thiếu năng lực chuyên môn: Những tổ đội thợ cơ khí nhỏ lẻ, không có kỹ sư chuyên ngành thường chỉ bắt chước kiểu dáng kết cấu mà không biết tính toán biểu đồ mô-men chịu lực của dầm hộp, dẫn đến dầm chính bị võng vĩnh viễn sau vài lần thử tải.
• Bỏ qua bước phê duyệt bản vẽ thiết kế chi tiết: Ký hợp đồng khi chưa có bản vẽ tổng thể, chưa kiểm tra thông số tĩnh không thực tế của xưởng dẫn đến tình trạng thiết bị va chạm với kèo mái hoặc hệ thông gió khi lắp lên cao.
• Chọn đơn vị không có khả năng hoàn thiện hồ sơ pháp lý: Nhiều đơn vị gia công thô sơ không thể xuất được chứng chỉ mác thép dầm chính, lý lịch thiết bị hoặc không hỗ trợ quy trình thử tải tĩnh/tải động để cơ quan chức năng dán tem kiểm định an toàn.
• Hợp đồng mập mờ về điều khoản bảo hành và linh kiện thay thế: Thiếu thông tin rõ ràng về thời gian hỗ trợ kỹ thuật khi xảy ra sự cố khẩn cấp, hoặc sử dụng pa lăng bãi, pa lăng cũ không có sẵn linh kiện thay thế. Điều này có thể làm gián đoạn tiến độ sản xuất của nhà xưởng.

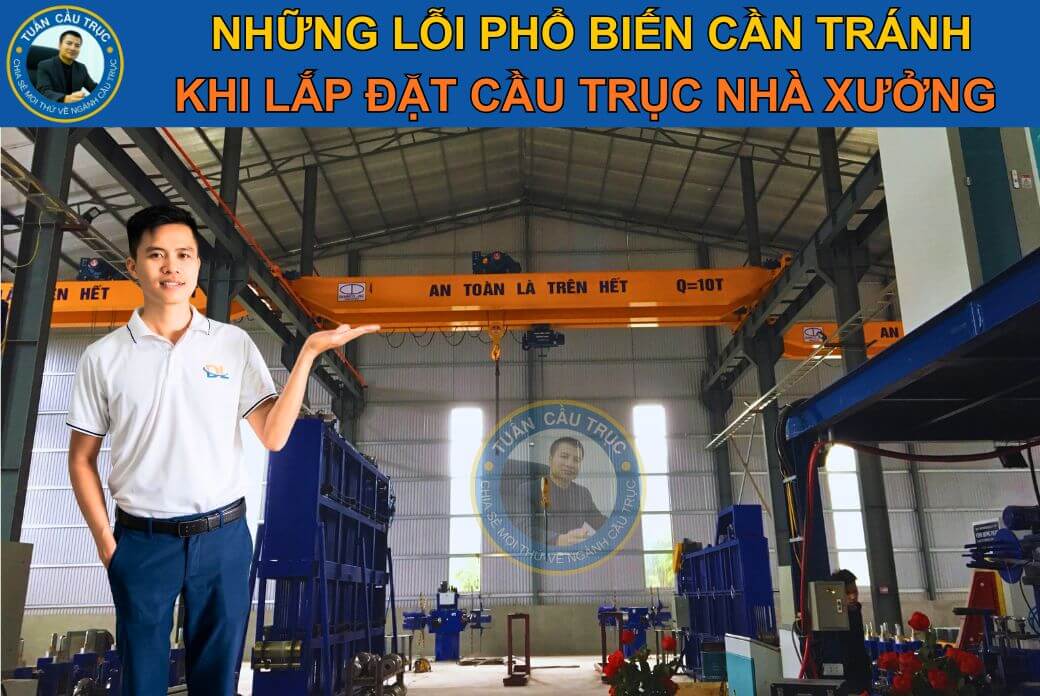

Những lỗi phổ biến cần tránh khi lắp đặt cầu trục nhà xưởng

Các câu hỏi thường gặp khi lắp đặt cầu trục nhà xưởng (FAQ)

Những băn khoăn thường trực của các đơn vị về việc lắp đặt cẩu trục nhà xưởng kèm giải đáp kỹ thuật ngắn gọn sẽ được tôi tổng hợp chi tiết trong phần dưới đây. Tôi mong rằng những thông tin ngắn gọn này sẽ phần nào giúp bạn tối ưu phương án lắp đặt thiết bị nâng hạ, tăng hiệu suất vận hành cho đơn vị.

Câu 1. Khảo sát hiện trạng nhà xưởng cũ không có vai cột bê tông thì có lắp được cầu trục không?

Trả lời:

Được. Tôi sẽ thiết kế hệ thống khung cột đỡ và dầm đỡ độc lập bằng thép hình (cột đứng tự do hoặc gá vách) có móng riêng. Hệ khung này giúp truyền toàn bộ tải trọng nâng hạ thẳng xuống nền sàn, không lực đẩy lên kết cấu mái xưởng cũ.

Câu 2. Thời gian gia công kết cấu thép và lắp đặt hoàn thiện một bộ cầu trục mất bao lâu?

Trả lời:

Tổng thời gian trọn gói thường từ 20 đến 30 ngày. Cụ thể:

• Chế tạo và gia công dầm chính, dầm biên tại xưởng: 15 – 20 ngày.
• Vận chuyển, lao dầm lên cao và đấu nối hệ điện tại công trường: 3 – 5 ngày.
• Vận hành thử tải và chờ cơ quan chức năng kiểm định cấp phép: 2 – 3 ngày.

Câu 3. Nhà xưởng đang hoạt động sản xuất thì việc lắp đặt cầu trục có gây gián đoạn không?

Trả lời:

Có thể không gây gián đoạn. Toàn bộ công đoạn chế tạo, sơn cắt dầm đều được hoàn thiện trước tại xưởng của tôi. Biện pháp thi công lao dầm và chạy xe cẩu trên cao tại công trường sẽ được đội ngũ kỹ thuật chủ động thực hiện vào ban đêm hoặc ngày nghỉ cuối tuần để bảo toàn tiến độ sản xuất của bạn.

Câu 4. Nên chọn pa lăng cáp điện hay pa lăng xích điện cho cầu trục tải trọng 5 tấn?

Trả lời:

Nên chọn pa lăng cáp điện (như dòng Sungdo đồng bộ). Đối với tải trọng 5 tấn, pa lăng cáp vượt trội về tốc độ nâng hạ, độ vận hành êm ái, chu kỳ làm việc liên tục cường độ cao và độ bền linh kiện tốt hơn nhiều so với pa lăng xích.

Câu 5. Chi phí kiểm định an toàn và dán tem đăng kiểm lần đầu do bên nào chi trả?

Trả lời:

Toàn bộ chi phí thuê trung tâm kiểm định của Nhà nước, chi phí chuẩn bị tải trọng thử nghiệm (125% tải tĩnh, 110% tải động) và hồ sơ lý lịch máy đều được tôi tính trọn gói trong báo giá ban đầu. Bạn không phải chi trả thêm bất kỳ khoản phí ẩn nào để nhận bàn giao thiết bị đã dán tem an toàn.

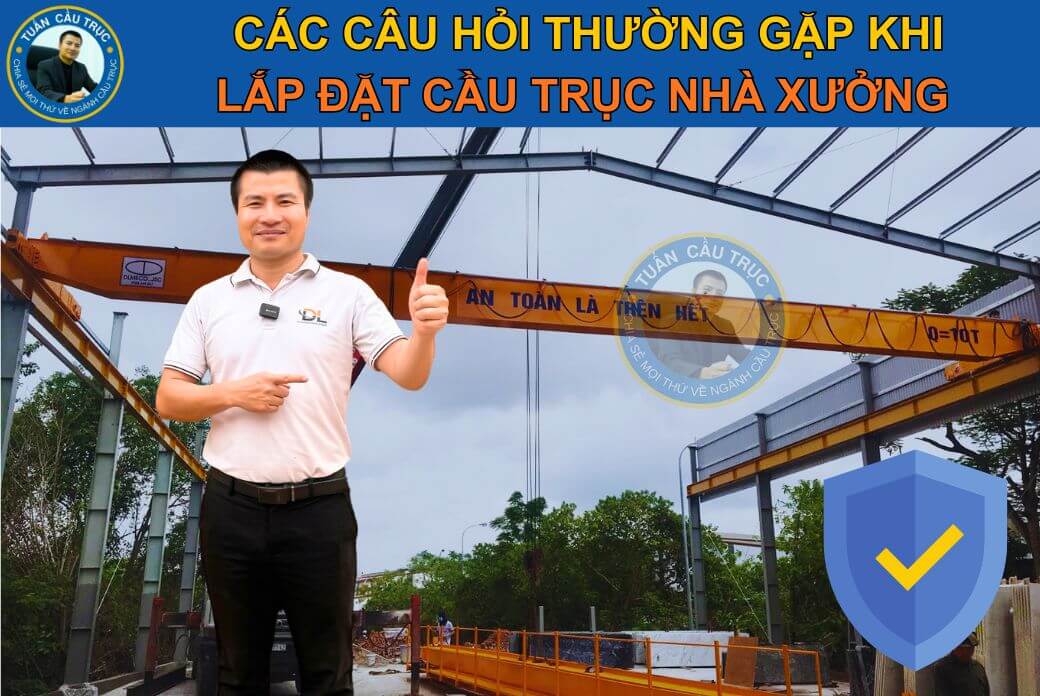

Các câu hỏi thường gặp khi lắp đặt cầu trục nhà xưởng (FAQ)

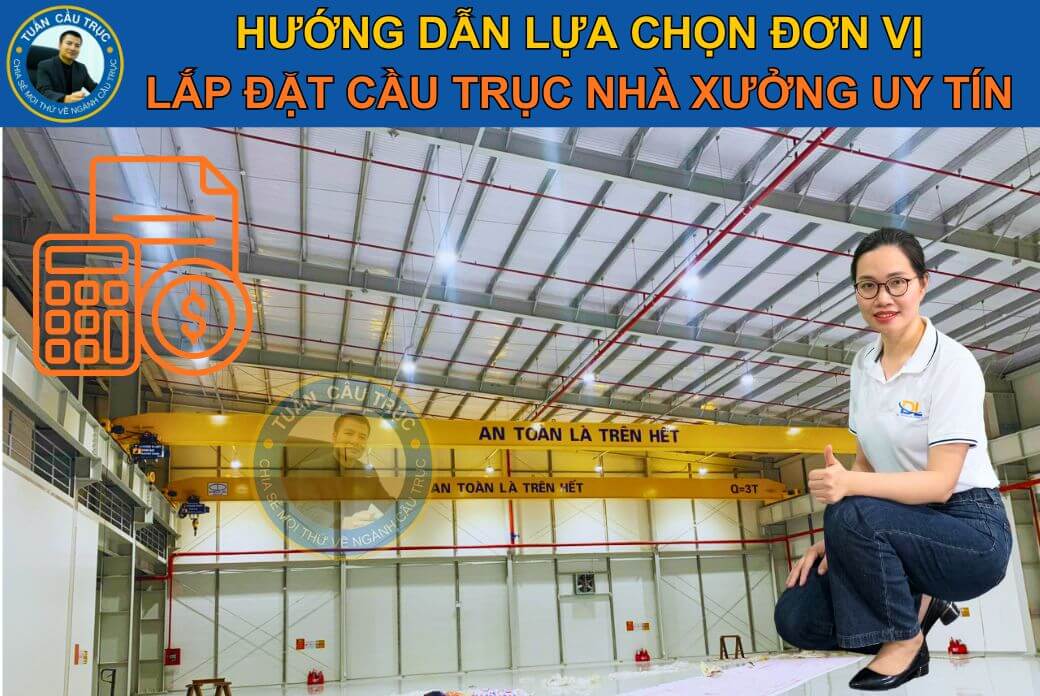

Hướng dẫn lựa chọn đơn vị lắp đặt cầu trục nhà xưởng uy tín

Thị trường cung ứng dịch vụ lắp đặt cẩu trục nhà xưởng tại Việt Nam hiện phong phú với đa dạng thương hiệu. Việc lựa chọn đơn vị đồng hành đủ năng lực chuyên môn, giàu kinh nghiệm thực tế là yếu tố cốt lõi đảm bảo chất lượng công trình. Dưới đây là các tiêu chí đánh giá cơ bản giúp bạn dễ dàng chọn đơn vị đồng hành tận tâm, tận lực.

5 tiêu chí chọn đơn vị lắp đặt cầu trục đáng tin cậy

Để tránh rủi ro “tiền mất tật mang”, bạn nên đánh giá nhà thầu dựa trên tổng thể các tiêu chí như sau:

• Năng lực chuyên môn chuyên ngành: Đơn vị phải sở hữu đội ngũ kỹ sư cơ khí chế tạo và kỹ sư điện được đào tạo bài bản, có kinh nghiệm thực tế chuyên sâu về kết cấu nâng hạ để tính toán chính xác biểu đồ mô-men chịu lực của dầm.
• Hồ sơ sản xuất và công trình thực tế: Ưu tiên những đơn vị có nhà xưởng gia công cơ khí cụ thể, sở hữu các thiết bị hiện đại (máy cắt plasma, máy hàn cổng trục tự động) và có danh sách các dự án cầu trục đã đi vào vận hành để kiểm chứng chất lượng.
• Quy trình thiết kế bài bản, minh bạch: Nhà thầu phải cung cấp đầy đủ bản vẽ kỹ thuật tổng thể, bản vẽ chi tiết các mối nối bu-lông và tính toán tải trọng truyền xuống móng xưởng trước khi tiến hành chế tạo.
• Dịch vụ kỹ thuật trọn gói: Lựa chọn đơn vị có khả năng tự thực hiện từ khâu khảo sát, thiết kế, gia công kết cấu thép đến lắp đặt, thử tải và hoàn thiện trọn gói hồ sơ kiểm định an toàn của Nhà nước.
• Chính sách bảo hành và linh kiện thay thế: Đơn vị phải có điều khoản bảo hành rõ ràng, thời gian có mặt xử lý sự cố khẩn cấp trong vòng vài giờ để không làm gián đoạn chuỗi sản xuất của nhà máy.

Dịch vụ lắp đặt cầu trục chuyên nghiệp tại Tuấn Cầu Trục

Với kinh nghiệm hơn 15 năm trong lĩnh vực thiết kế, chế tạo, lắp đặt cẩu trục, Tuấn Cầu Trục mang đến những giải pháp đồng bộ, an toàn và tối ưu chi phí cho từng nhà xưởng. Mọi sản phẩm, dịch vụ tại Tuấn Cầu Trục đều đảm bảo:

• Khảo sát miễn phí tận nơi: Trực tiếp đến hiện trường đo đạc thông số tĩnh không (headroom), kiểm tra kết cấu vai cột và tư vấn giải pháp tải trọng phù hợp miễn phí.
• Thiết kế chuẩn kỹ thuật: Toàn bộ kết cấu dầm hộp, dầm chữ I và cơ cấu truyền động được tính toán nghiêm ngặt theo tiêu chuẩn TCVN 4244:2005.
• Thiết bị nhập khẩu chính hãng: Tích hợp các dòng pa lăng cáp điện, pa lăng xích đồng bộ chất lượng cao từ các thương hiệu lớn như Sungdo (Hàn Quốc), đảm bảo độ bền vượt trội.
• Chế độ bảo hành dài hạn: Bảo hành kỹ thuật toàn diện cho hệ thống, hỗ trợ xử lý sự cố cơ điện nhanh chóng để nhà xưởng vận hành liên tục.
• Hồ sơ pháp lý hoàn chỉnh: Chịu trách nhiệm thực hiện quy trình thử tải tĩnh 125%, thử tải động 110% và bàn giao đầy đủ hồ sơ kiểm định, dán tem đăng kiểm an toàn trước khi đưa vào bàn giao sử dụng.

Hướng dẫn lựa chọn đơn vị lắp đặt cầu trục nhà xưởng uy tín

Kết luận:

Lắp đặt cẩu trục nhà xưởng đúng kỹ thuật là yêu cầu quan trọng đảm bảo hiệu suất nâng hạ và an toàn của nhà xưởng. Đó là lý do tại sao tôi – Tuấn Cầu Trục – luôn khuyến nghị khách hàng không nên tự lắp hoặc thuê đội thợ non kinh nghiệm.  Để được tư vấn chi tiết về kỹ thuật nâng hạ, liên hệ Tuấn Cầu Trục ngay hôm nay tại địa chỉ:

TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY

🌐 Website: https://tuancautruc.com/

 Hotline: 09 686 55 438

📺 Youtube: https://www.youtube.com/@tuancautruc

👍Facebook: https://www.facebook.com/tuancautruc

 Linkedin: https://www.linkedin.com/in/tuancautruc1980

 Blogspot: https://tuancautrucdl.blogspot.com/

 Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.

 Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.
