Đĩa Sắt Cầu Trục: Hướng Dẫn Chọn, Lắp Đặt Và Bảo Dưỡng

Đĩa sắt cầu trục là chi tiết cơ khí quan trọng trong cụm phanh điện từ của pa lăng, cầu trục. Trong bài viết này, tôi – Tuấn Cầu Trục sẽ trình bày chi tiết về cấu tạo, cách chọn, lắp đặt, kiểm tra, bảo dưỡng và xử lý sự cố để giúp bạn vận hành an toàn và hiệu quả.

Đĩa sắt cầu trục là gì? Vai trò quan trọng trong cụm phanh điện từ

Trong cấu tạo cụm phanh điện từ của pa lăng, cầu trục, đĩa sắt cầu trục (hay còn gọi là đĩa phanh sắt / đĩa sắt răng trong) là một chi tiết cơ khí truyền động trọng yếu. Cùng Tuấn Cầu Trục phân tích chi tiết về bản chất kỹ thuật, vị trí lắp đặt và vai trò của linh kiện này ngay trong phần sau đây.

Định nghĩa và vị trí kết cấu đĩa sắt trong cụm phanh pa lăng

Đĩa sắt cầu trục là chi tiết cơ khí dạng bản tròn phẳng, bên trong lòng moay-ơ được gia công hệ thống rãnh răng hoa phân bố đều.

• Cơ chế truyền động: Phần rãnh răng trong của đĩa sắt ăn khớp trực tiếp với trục phanh (trục răng hoa dẫn hướng) nối vào đầu vào hộp giảm tốc. Khi động cơ quay hoặc khi ngắt điện hãm phanh, trục phanh truyền mô-men trực tiếp qua khớp răng này, khiến đĩa sắt quay cùng tốc độ với trục.
• Vật liệu chế tạo tiêu chuẩn: Đĩa sắt được đúc và gia công chính xác từ kim loại chịu lực cao như thép cacbon (C45), thép hợp kim (40Cr) hoặc gang cầu. Bề mặt phẳng của đĩa được xử lý nhiệt tôi cao tần để chịu ma sát va đập, chống mài mòn và chịu ứng suất xoắn liên tục.
• Vị trí lắp ghép thực tế trong cụm phanh palang (theo chuẩn Sungdo – Hàn Quốc): Cụm phanh điện từ bao gồm nhiều lớp đĩa xếp chồng tuần tự trên các trục dẫn hướng và lò xo hãm. Đĩa sắt được bố trí xen kẽ làm bề mặt tiếp xúc ma sát chính giữa các đĩa ma sát.

Ở cụm phanh một cấp tốc độ từ 2 tấn trở lên, thứ tự lắp đặt các bộ phận được sắp xếp như sau: Cuộn hút –  Đĩa cách từ (ngăn bụi và truyền từ tính) – Đĩa Moving Core – Đĩa sắt thứ nhất – Đĩa phanh B – Đĩa sắt thứ hai – Đĩa phanh A – Đĩa chỉnh phanh. Đối với dòng một cấp 1 tấn hoặc dòng 2 cấp tốc độ nhanh, vị trí đĩa sắt sẽ có sự điều chỉnh nhẹ, nhằm đảm bảo sự phối hợp đồng bộ với các linh kiện khác, cùng tham gia vào chức năng hãm tải cho phanh cầu trục.

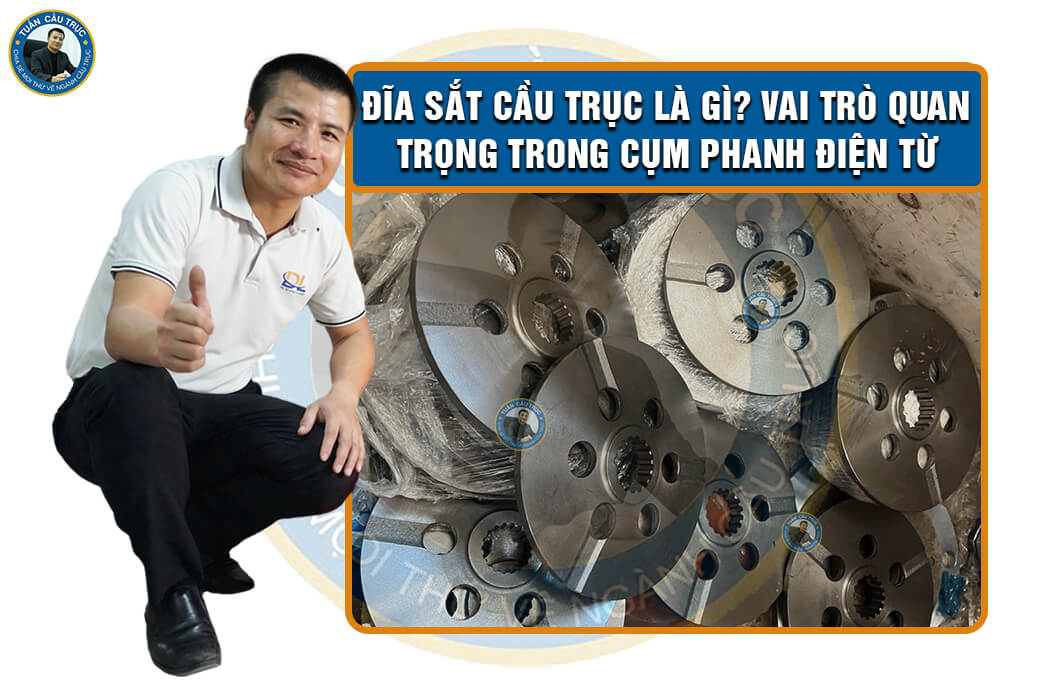

Đĩa sắt cầu trục là gì? Vai trò quan trọng trong cụm phanh điện từ

Chức năng vận hành của đĩa sắt cầu trục trong cụm phanh điện từ

Trong chu trình hoạt động của cụm phanh điện từ, đĩa sắt đảm nhận 3 chức năng kỹ thuật không thể thay thế:

• Tạo lực ma sát hãm dừng: Khi ngắt nguồn điện cấp vào cuộn hút, lực nén của các lò xo phanh đẩy các đĩa ép chặt đĩa sắt áp sát vào bề mặt các lá phíp phanh. Ma sát sinh ra trên bề mặt đĩa sắt sẽ triệt tiêu động năng, giữ không cho động cơ và trục hộp giảm tốc quay.
• Truyền mô-men hãm an toàn: Nhờ hệ thống răng trong ăn khớp chắc chắn với trục phanh, toàn bộ mô-men hãm từ cụm phanh được truyền thẳng tới hộp giảm tốc, giữ tải trọng treo lơ lửng trên cao mà không bị trôi.
• Hỗ trợ mở phanh linh hoạt: Khi cấp điện, từ trường cuộn hút kéo đĩa ép lùi lại, giải phóng đĩa sắt khỏi trạng thái bị kẹp ma sát. Đĩa sắt quay tự do cùng trục phanh, giúp động cơ khởi động êm, không bị giật hay kẹt phanh.

Tầm quan trọng của đĩa sắt cầu trục đối với hệ thống nâng hạ

Vì sao đĩa sắt có răng là linh kiện không thể thiếu trong tất cả các dòng phanh điện từ hiện đại? Điều này bắt nguồn từ vai trò quan trọng của linh kiện này đối với hệ thống nâng hạ:

• Đảm bảo an toàn vận hành: Một chiếc đĩa sắt cầu trục bị mòn rãnh răng, mòn vẹt bề mặt, nứt ngầm hoặc cong vênh sẽ làm mất lực bám ma sát với lá phíp phanh. Điều này gây ra sự cố rơi tải tự do, trôi tải khi đang cẩu hàng hoặc gãy vỡ trục phanh, gây nguy hiểm nghiêm trọng cho người và thiết bị.
• Ổn định và chính xác khi di chuyển tải trọng: Nếu rãnh răng trong bị rơ lắc hoặc mặt phẳng đĩa sắt bị đảo tâm, khi hãm phanh sẽ gây ra lực giật cục, rung lắc dữ dội trên dầm chính. Đĩa sắt đạt chuẩn giúp giữ tải trọng ổn định, dừng chính xác tại vị trí yêu cầu.
• Tối ưu chi phí bảo trì và giảm thời gian dừng máy: Sử dụng đĩa sắt cầu trục gia công đúng kích thước và độ cứng tiêu chuẩn giúp các lớp đĩa phít ăn khớp trơn tru, giảm tốc độ mòn, bảo vệ tốt trục dẫn hướng và cụm cuộn hút. Điều này giúp kéo dài thời gian sử dụng toàn bộ pa lăng và giảm chi phí sửa chữa thay thế phụ tùng.

Tìm hiểu cấu tạo và nguyên lý hoạt động của đĩa sắt cầu trục

Là đĩa động quay cùng trục phanh khi có điện, đĩa sắt được cấu thành từ những bộ phận nào và hoạt động theo nguyên tắc ra sao? Cùng Tuấn Cầu Trục phân tích chi tiết ngay trong phần tiếp theo của bài viết.

Nguyên tắc vận hành chung

Đĩa sắt phanh cầu trục là chi tiết dạng bản tròn, trong lòng moay-ơ có gia công hệ thống rãnh răng hoa. Linh kiện này thực hiện đồng thời các chức năng chính trong cụm phanh điện từ cầu trục:

• Truyền mô-men: Răng trong của đĩa sắt ăn khớp với trục phanh, liên kết với trục dẫn hướng hộp giảm tốc hoặc trục động cơ. Khi mô-mô quay, đĩa sắt quay cùng tốc độ với trục.
• Tạo lực hãm: Khi ngắt điện, lò xo đẩy các lá phíp ép chặt vào bề mặt phẳng của đĩa sắt. Lực ma sát sinh ra giữa đĩa sắt và lá phíp triệt tiêu động năng, hãm dừng trục quay tức thì.

Các thành phần cấu tạo chính

Một đĩa sắt cầu trục tiêu chuẩn thường được cấu thành bởi 5 bộ phận chính sau đây, kết hợp đồng bộ để hoàn thiện tốt vai trò tạo lực ma sát cho phanh hãm tải:

• Thân đĩa: Phần khối chịu lực chính, tiện CNC hoặc đúc nguyên khối từ thép C45 hoặc 40Cr chịu ứng suất xoắn lớn.
• Bề mặt ma sát: Mặt phẳng hai bên đĩa được mài tinh, làm bề mặt tiếp xúc trực tiếp với lá phít phanh để sinh lực hãm.
• Lỗ tâm răng trong (Moay-ơ): Nằm chính giữa đĩa, gia công rãnh răng chuẩn xác cao để ôm sát trục motor. Chi tiết này truyền mô-men xoắn và ngăn trượt tròn giữa đĩa và trục.
• Lớp xử lý bề mặt: Bề mặt đĩa được tôi cao tần tăng độ cứng, chống mài mòn và chịu nhiệt ma sát cao khi phanh liên tục.
• Hệ thống lỗ và rãnh thoát mạt / tản nhiệt:
  • Các lỗ thoát mạt (thường gồm 6 lỗ): Đẩy mạt bụi ma sát ra ngoài tránh kẹt phanh, đồng thời lưu thông khí nóng, ngăn hiện tượng đệm khí gây trượt phanh.
  • Rãnh thoát mạt (rãnh bề mặt): Dẫn hướng đẩy dầu mỡ, bụi bẩn văng khỏi bề mặt tiếp xúc khi đĩa quay, giúp lá phít bám chặt vào đĩa sắt, đảm bảo lực hãm tối đa.

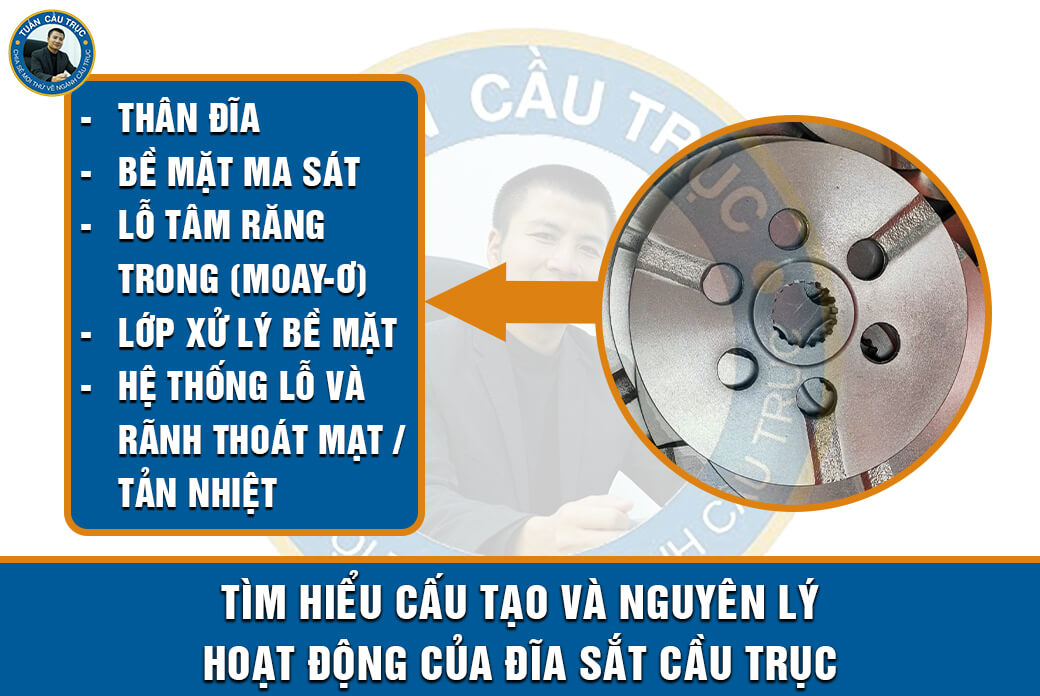

Tìm hiểu cấu tạo và nguyên lý hoạt động của đĩa sắt cầu trục

Đĩa sắt cầu trục gồm những loại nào?

Để lựa chọn đúng đĩa sắt cầu trục, tránh tình trạng mua nhầm, bạn cần nắm rõ chi tiết các phiên bản phân chia của thiết bị này. Thông thường, đĩa sắt được biết đến với những sản phẩm chính sau đây:

Phân loại theo tải trọng sử dụng

Tải trọng nâng của cầu trục quyết định trực tiếp đến đường kính, độ dày và số lượng răng trong của đĩa sắt:

• Đĩa sắt cho palang tải trọng nhẹ (1 tấn – 3 tấn): Kích thước nhỏ, đường kính đĩa gọn, số lượng răng trong thường từ 12 – 18 răng. Bề mặt ma sát chịu lực ép nhỏ, tối ưu cho các xưởng cơ khí nhẹ.
• Đĩa sắt cho palang tải trọng trung bình (5 tấn – 10 tấn): Dòng phổ biến nhất trên thị trường (như palang Sungdo, Hitachi). Đĩa có đường kính lớn hơn, thân đĩa dầy, được đục sẵn các lỗ thoát mạt sắt và tản nhiệt xung quanh.
• Đĩa sắt cho cẩu trục tải trọng nặng (15 tấn – 50 tấn trở lên): Thiết kế dầy dặn, răng trong dạng modul lớn để chịu mô-men xoắn cực cao. Thường sử dụng kết hợp nhiều đĩa sắt xếp chồng xen kẽ với các đĩa phít ma sát để tăng diện tích hãm.

Phân loại theo cấp tốc độ làm việc

Vị trí lắp đặt đĩa sắt trên trục động cơ sẽ quyết định cấp tốc độ và lực hút phanh tương ứng:

• Đĩa sắt cho cuộn hút cấp tốc độ chậm (Gắn vào động cơ):
  • Lắp trực tiếp trên trục động cơ nâng hạ hoặc di chuyển.
  • Đĩa có thiết kế nhỏ hơn, phù hợp việc điều khiển di chuyển tốc độ rùa bò..
• Đĩa sắt cho cuộn hút 2 cấp tốc độ nhanh (Gắn vào trục dẫn hướng / Hộp giảm tốc):
  • Được gắn vào trục dẫn hướng, trục dẫn hướng này nối thẳng vào hộp giảm tốc (khác với loại cấp tốc độ chậm gắn trên động cơ).
  • Làm việc ở tốc độ quay thấp hơn nhưng chịu mô-men hãm xoắn cực kỳ lớn. Đĩa loại này đòi hỏi phần răng trong phải gia công siêu chuẩn và tôi cứng bề mặt để tăng độ bền.

Phân loại theo vật liệu chế tạo

Vật liệu đĩa sắt quyết định độ bền mỏi, khả năng chịu nhiệt ma sát và độ bền của cả cụm phanh:

• Đĩa sắt bằng thép Cacbon (C45 / C50): Là loại tiêu chuẩn phổ biến nhất. Thép C45 có độ bền kéo tốt, dẻo dai, chịu va đập cơ học cao, phù hợp cho hầu hết các loại cẩu trục tiêu chuẩn nhà xưởng.
• Đĩa sắt bằng thép hợp kim (40Cr / 40CrNi): Được bổ sung Crom và Niken, chuyên dùng cho cẩu trục làm việc cường độ cao (A5 – A7) hoặc cẩu tải nặng. Loại này chịu nhiệt ma sát cực tốt, không bị cong vênh khi hãm phanh liên tục.
• Đĩa sắt bằng gang cầu / gang xám chịu lực: Giá thành rẻ, chống ăn mòn ma sát khá tốt và giảm tiếng ồn khi hãm phanh. Tuy nhiên, đĩa gang chịu va đập kém hơn thép nên chỉ dùng cho các dòng palang tải nhẹ hoặc chế độ làm việc nhẹ.

Phân loại theo thương hiệu sản xuất

Mỗi hãng sản xuất phanh điện từ cho pa lăng, cầu trục sẽ có tiêu chuẩn kỹ thuật riêng, kích thước, số răng và độ dày đĩa phanh khác nhau. Tại thị trường Việt Nam hiện nay, có những dòng đĩa sắt phổ thông là:

• Đĩa sắt phanh pa lăng Sungdo (Hàn Quốc): Đây là dòng đĩa sắt chuẩn hóa phổ biến tại thị trường Việt Nam hiện nay. Đĩa sắt Sungdo được chế tạo từ thép C45 tôi cao tần, răng trong gia công chính xác, thiết kế chuẩn các lỗ thoát mạt và tản nhiệt. Phụ tùng Sungdo chính hãng luôn sẵn có, dễ tìm kiếm thay thế và có độ bền vượt trội so với các thương hiệu khác.
• Đĩa sắt phanh các hãng khác (Hitachi, KG, Verlinde…): Mỗi thương hiệu Hàn Quốc, Nhật Bản hay Châu Âu có quy chuẩn module răng riêng. Khi thay thế bắt buộc phải đo chuẩn thông số răng trong và độ dày đĩa để tránh kẹt phanh.

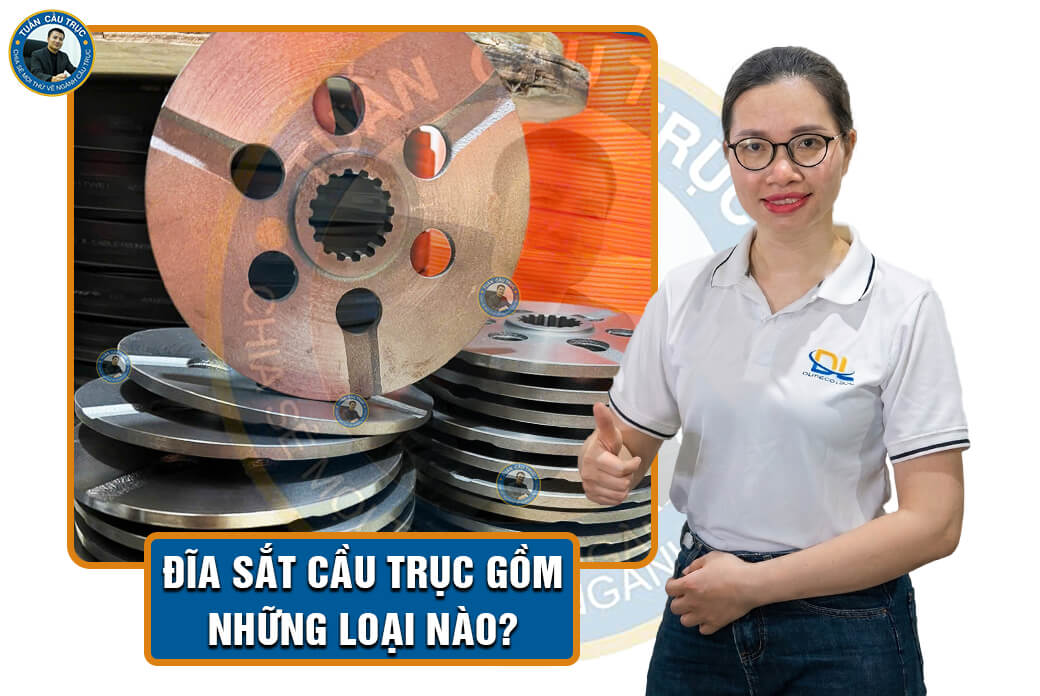

Đĩa sắt cầu trục gồm những loại nào?

Tiêu chuẩn kỹ thuật và an toàn áp dụng cho đĩa sắt cầu trục

Mọi dòng đĩa sắt cầu trục chất lượng đều được thiết kế theo quy chuẩn kỹ thuật khắt khe, đảm bảo độ bền, độ ổn định và trạng thái an toàn cho nhà xưởng.

Tiêu chuẩn tham chiếu chế tạo và kiểm định

Một sản phẩm đĩa sắt cầu trục đạt chuẩn bắt buộc phải đáp ứng 3 hệ thống tiêu chuẩn kỹ thuật chính bao gồm:

• Tiêu chuẩn TCVN 4244:2005 & TCVN 7549 (Việt Nam): Quy định an toàn kỹ thuật về thiết bị nâng, chế tạo và nghiệm thu các chi tiết cơ khí, hệ thống phanh an toàn cho cầu trục hoạt động tại Việt Nam.
• Tiêu chuẩn ISO / DIN (Quốc tế): Quy định dung sai lắp ghép, kích thước độ vuông góc, độ phẳng bề mặt ma sát và độ chính xác của rãnh răng hoa.
• Tiêu chuẩn ASTM / EN (Vật liệu): Quy định thành phần hóa học, cơ tính chịu lực, độ bền kéo và độ dẻo dai của phôi thép đầu vào (như thép C45, 40Cr).

Yêu cầu an toàn kỹ thuật bắt buộc

Khi sản xuất và nghiệm thu cụm phanh điện từ tại nhà xưởng, đĩa sắt phanh cầu trục phải đạt 4 điều kiện an toàn chính như sau:

• Chất lượng bề mặt: Không có vết nứt, rạn ngầm, bọt khí hay rỗ khí trên bề mặt ma sát và chân răng trong.
• Dung sai hình học: Đường kính ngoài, độ dầy đĩa, đường kính lỗ moay-ơ và bước răng phải chuẩn theo bản vẽ thiết kế; độ đảo mặt đầu không vượt quá tiêu chuẩn.
• Cấp bền chi tiết liên kết: Bu lông khóa, trục dẫn hướng và then liên kết phải đạt cấp bền tiêu chuẩn (8.8 hoặc 10.9), siết đúng lực mô-men quy định bằng cờ-lê lực.
• Kiểm tra không phá hủy (NDT): Đối với cầu trục làm việc cường độ cao (chế độ làm việc A5 – A7), đĩa sắt cần được kiểm tra kỹ hoặc thẩm thấu từ tính định kỳ để phát hiện sớm các vết nứt mỏi ngầm bên trong.

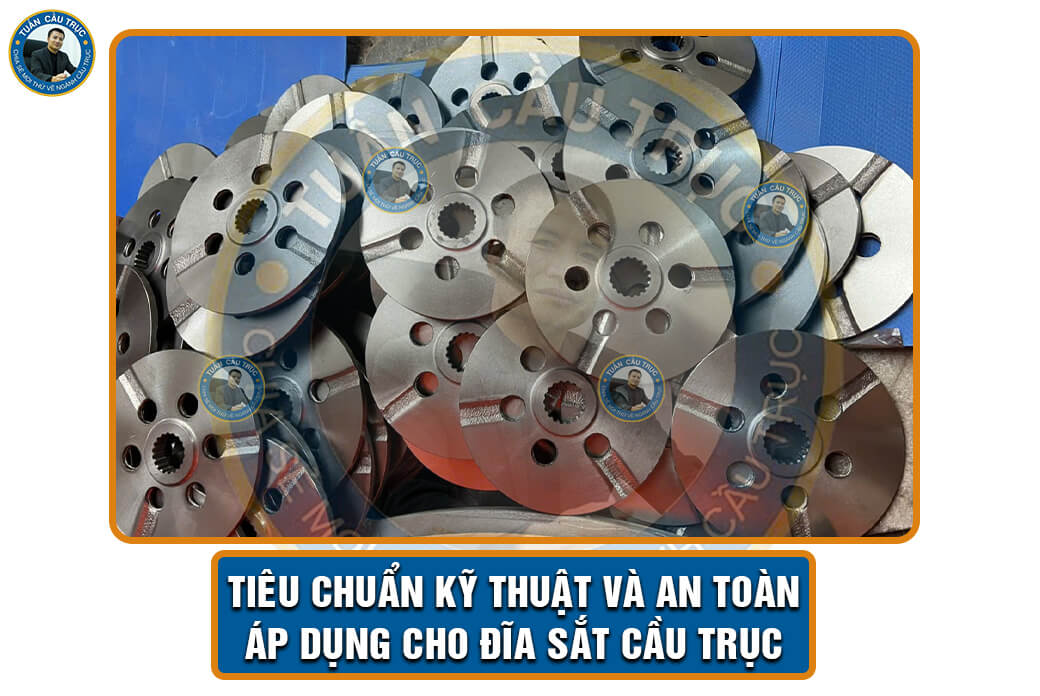

Tiêu chuẩn kỹ thuật và an toàn áp dụng cho đĩa sắt cầu trục

Hướng dẫn chọn đĩa sắt cầu trục phù hợp

Để chọn đúng đĩa sắt cầu trục, tránh sai quy cách gây lãng phí và kéo dài thời gian dừng máy, Tuấn Cầu Trục khuyến nghị các đơn vị cần lưu ý những điểm chính như sau:

Các thông số cần xác định trước khi đặt mua

Trước khi xuống đơn chọn mua đĩa sắt cầu trục, kỹ thuật viên cần đo đạc, xác minh chính xác các thông số cơ bản sau đây. Nếu bỏ qua bước này, bạn có thể chọn sản phẩm không tương thích với cấu hình cụm phanh hiện có, dẫn tới vô hiệu hóa hiệu quả vận hành cụm phanh.

• Tải trọng nâng hạ: ghi rõ tải danh định của pa lăng (ví dụ 1 tấn, 3 tấn, 5 tấn, 10 tấn).
• Kích thước moay-ơ và rãnh răng: đo đường kính lỗ trục, bề dày đĩa và đếm số răng trong chính xác.
• Vị trí lắp đặt: xác định đĩa gắn trên trục motor, trục hộp giảm tốc hay trục dẫn hướng.
• Tốc độ và tần suất làm việc: vòng/phút của trục và số chu kỳ/ngày.
• Môi trường vận hành: khô ráo, nhiều bụi, ẩm ướt hay có hơi ăn mòn (muối/hoá chất).

Tiêu chí lựa chọn vật liệu chế tạo đĩa sắt

Chọn vật liệu phải phù hợp điều kiện vận hành để đảm bảo bền, an toàn và tối ưu chi phí. Theo đó, Tuấn Cầu Trục luôn khuyến nghị các đơn vị chú trọng điều kiện thực tiễn như sau:

• Tải nặng, va đập nhiều: ưu tiên thép cacbon (C45) hoặc thép hợp kim (40Cr) đã xử lý nhiệt bề mặt (tôi cao tần). Những vật liệu này chịu mỏi và va đập tốt.
• Tải nhẹ, xưởng nhỏ: có thể cân nhắc đĩa gang cầu đúc chịu lực để tiết kiệm chi phí, nếu môi trường ít va đập và không ăn mòn.
• Môi trường ăn mòn (cảng biển, hóa chất): chọn thép hợp kim phủ mạ kẽm hoặc sơn epoxy; với yêu cầu cao, dùng chi tiết inox ở những vị trí nhạy cảm.

Lưu ý bắt buộc khi chọn mua đĩa sắt cầu trục

Từ kinh nghiệm hơn 17 năm trong nghề, Tuấn Cầu Trục luôn nhấn mạnh các đơn vị khi lựa chọn đĩa sắt cầu trục cần xác định các vấn đề chính sau đây:

• Yêu cầu nhà cung cấp cung cấp chứng nhận nguồn gốc vật liệu (CO/CQ) và thông tin xử lý nhiệt bề mặt.
• Không chấp nhận chi tiết không rõ nguồn gốc hoặc vật liệu tái chế không kiểm định.
• Nếu nghi ngờ, yêu cầu kiểm tra vật liệu (phân tích quang phổ hoặc thử cơ tính) trước khi lắp.

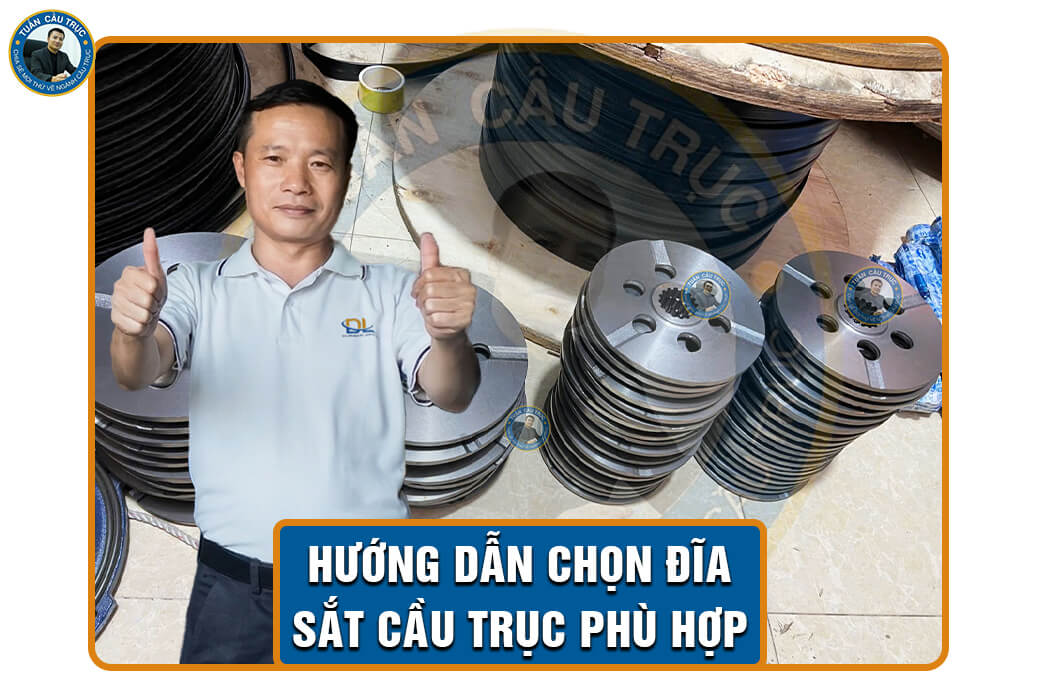

Hướng dẫn chọn đĩa sắt cầu trục phù hợp

Quy trình lắp đặt đĩa sắt cầu trục đạt chuẩn

Để cụm phanh điện từ của pa lăng, cầu trục vận hành nhanh nhạy, an toàn và hiệu quả, việc lắp đặt các linh kiện, trong đó có đĩa sắt cầu trục là một trong những yếu tố quyết định. Dưới đây là 4 giai đoạn lắp đặt chuẩn kỹ thuật mà kỹ thuật viên không nên bỏ qua:

Chuẩn bị và kiểm tra thiết bị trước khi lắp đặt

Trước khi tiến hành lắp đặt đĩa sắt, kỹ thuật viên không thể bỏ qua bước kiểm tra sơ bộ, vệ sinh tổng thể toàn bộ cụm phanh:

• Vệ sinh thiết bị: Dùng dung dịch tẩy rửa công nghiệp làm sạch dầu mỡ, mạt sắt cũ trên trục phanh và lòng cuộn hút.
• Kiểm tra ngoại quan: Đảm bảo đĩa sắt mới không bị cong vênh, rãnh răng trong không sứt mẻ và các lỗ thoát mạt sắt thông thoáng.
• Thử khớp răng: Đưa đĩa sắt vào thử trên trục phanh; đĩa phải trượt dọc trục trơn tru, không bị rơ lắc quá mức hoặc bị kẹt.

Các bước tiến hành lắp đặt cụm phanh

Sau bước làm sạch ban đầu, kỹ thuật viên tiến hành việc lắp đặt hoàn thiện cụm phanh theo các bước tiêu chuẩn sau đây:

• Lắp đĩa cách từ và đĩa Moving coil: Đưa đĩa cách từ và đĩa Moving coil vào đúng vị trí trên các trục dẫn hướng.
• Lắp đĩa sắt xen kẽ: Đưa đĩa sắt thứ nhất vào sao cho các rãnh răng trong ăn khớp với răng của trục phanh. Tiếp tục xếp tuần tự đĩa phít ma sát (đĩa phanh B) và đĩa sắt thứ hai (nếu là cụm phanh hai đĩa).
• Lắp đĩa phanh A và đĩa chỉnh: Lắp đĩa phanh A cùng đĩa chỉnh phanh vào phía ngoài để ép cố định cụm đĩa.
• Siết ốc cố định: Siết đều các ốc hãm theo đường chéo để đảm bảo lực ép đồng đều trên bề mặt đĩa.

Căn chỉnh khe hở phanh (Air gap)

Căn chỉnh khe hở chính xác là bước kỹ thuật bắt buộc để cụm phanh đóng mở ổn định:

• Đo khe hở: Dùng thước lá (thước căn lá) kiểm tra khe hở giữa đĩa sắt và các bề mặt phít ma sát (thông thường từ 0.5mm – 1.0mm tùy theo catalogue của hãng như Sungdo, Hitachi).
• Căn chỉnh: Xoay đĩa chỉnh phanh để đưa khe hở về đúng tiêu chuẩn. Khe hở quá lớn sẽ làm giảm lực hút từ trường (gây nóng cuộn hút), khe hở quá nhỏ sẽ gây bó phanh khi vận hành.

Chạy thử và nghiệm thu hệ thống

Để đánh giá toàn diện hiệu quả hoạt động của đĩa sắt mới, bước kiểm tra thực tế dưới các chế độ tải sẽ kết thúc quy trình lắp đặt:

• Chạy không tải: Cấp điện cho motor quay, kiểm tra xem đĩa sắt có quay êm, không bị đảo tâm hay phát ra tiếng kêu lạ.
• Chạy có tải: Cẩu thử tải trọng danh định, ngắt điện đột ngột để kiểm tra lực hãm phanh. Đảm bảo tải dừng ngay lập tức, không có hiện tượng trôi tải hay sinh nhiệt bất thường tại cụm phanh.

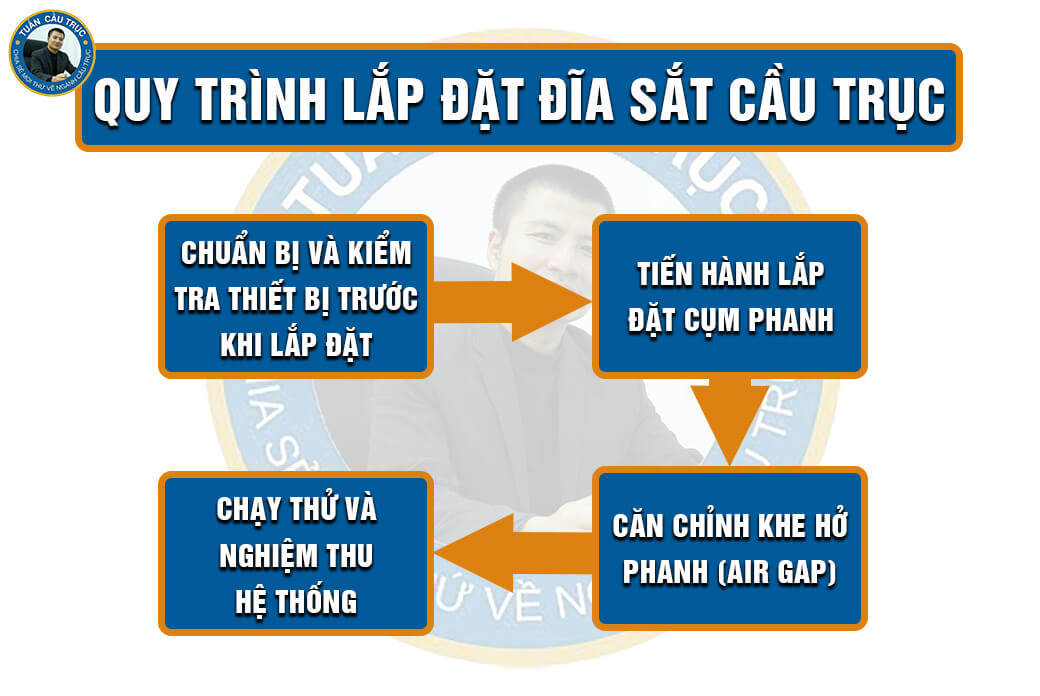

Quy trình lắp đặt đĩa sắt cầu trục

Kiểm tra, bảo dưỡng định kỳ đĩa sắt cầu trục

Chủ động kiểm tra đĩa sắt cầu trục định kỳ là thao tác kỹ thuật không thể bỏ qua, giúp cụm phanh vận hành êm ái. Đồng thời, quy trình này cũng giúp các đơn vị hạn chế rủi ro khi hoạt động nhà xưởng, góp phần tăng năng suất hoạt động cho đơn vị.

Lịch trình kiểm tra định kỳ khuyến nghị

Toàn bộ quy trình bảo trì đĩa sắt cầu trục thường được Tuấn Cầu Trục chia thành 3 mốc thời gian rõ ràng như sau:

• Kiểm tra hàng tuần (Quan sát trực quan): Lắng nghe âm thanh khi phanh đóng/mở. Nếu xuất hiện tiếng rít kim loại, tiếng va đập cạch cạch hoặc hiện tượng giật cục khi dừng tải, cần cho dừng cầu trục để kiểm tra ngay.
• Kiểm tra hàng tháng (Đo đạc khe hở): Mở nắp bảo vệ cụm phanh, dùng thước căn lá kiểm tra khe hở phanh (air gap). Nếu khe hở vượt quá 1.0mm, đĩa sắt và các lá phít đã bị mòn và cần được căn chỉnh lại.
• Đại tu hàng năm (Tháo lắp & vệ sinh toàn bộ): Tháo rời toàn bộ cụm phanh, làm sạch bụi mạt sắt, kiểm tra độ mòn rãnh răng trong và đo lại độ dầy của đĩa sắt.

Các dấu hiệu cảnh báo đĩa sắt cần thay thế

Trong quá trình vận hành, nếu nhận thấy một trong những dấu hiệu điển hình sau đây, kỹ thuật viên cần kiểm tra lại đĩa sắt và tiến hành thay mới nếu cần:

• Rãnh răng trong bị rơ lắc: Lỗ moay-ơ bị mòn vẹt, các rãnh răng không còn ăn khớp khít khao với trục phanh, tạo ra độ rơ lớn khi đảo chiều quay.
• Đĩa sắt bị cong vênh hoặc nứt rạn: Do hoạt động ở nhiệt độ cao liên tục khi phanh gấp, bề mặt đĩa sắt có thể bị biến dạng nhiệt, mất độ phẳng hoặc xuất hiện các vết nứt chân chim.
• Bề mặt ma sát mòn quá giới hạn: Độ dầy đĩa sắt bị mòn giảm quá 15% – 20% so với kích thước ban đầu theo tiêu chuẩn của nhà sản xuất (như Sungdo, Hitachi).
• Các lỗ tản nhiệt/thoát mạt bị kẹt cứng: Mạt sắt kết hợp với hơi ẩm tạo thành vón cục lấp đầy các lỗ và rãnh thoát mạt, làm mất khả năng tự làm mát của đĩa.

Mẹo kéo dài độ bền cho đĩa sắt và cụm phanh điện từ

Từ kinh nghiệm hơn 17 năm trong ngành nâng hạ, Tuấn Cầu Trục chia sẻ một số bí quyết thực chiến sau nhằm tăng độ bền cho cụm phanh điện từ:

• Luôn giữ cụm phanh khô ráo, sạch sẽ: Định kỳ dùng khí nén khô thổi sạch bụi mạt sắt tích tụ bên trong lòng cuộn hút.
• Không để dầu mỡ dính vào đĩa: Khi bảo dưỡng hộp giảm tốc hay tra mỡ màng xích, hãy cẩn trọng không để mỡ bắn vào bề mặt đĩa sắt và đĩa phít.
• Vận hành đúng tải trọng: Tránh thói quen cẩu quá tải hay “nhấp nhả” nút bấm liên tục (thao tác nhấp phanh quá nhiều lần trong thời gian ngắn) làm nhiệt độ cụm phanh tăng đột ngột, gây mòn đĩa siêu tốc.

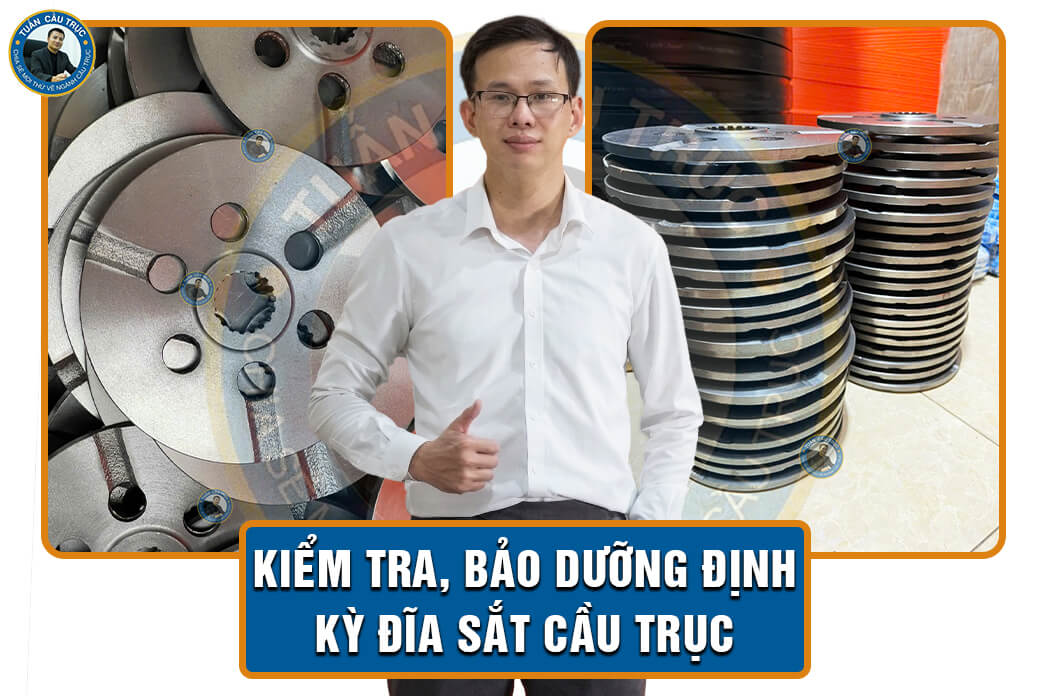

Kiểm tra, bảo dưỡng định kỳ đĩa sắt cầu trục

Báo giá tham khảo đĩa sắt cầu trục Hàn Quốc

Giá đĩa sắt cầu trục phụ thuộc trực tiếp vào tải trọng thiết kế và cấp tốc độ làm việc (1 cấp tốc độ, 2 cấp tốc độ). Dưới đây, Tuấn Cầu Trục tổng hợp mức giá tham khảo mới nhất cho các dòng đĩa sắt Sungdo Hàn Quốc phổ biến trên thị trường:

Bảng tổng hợp giá đĩa sắt phanh Sungdo theo tải trọng & cấp tốc độ

Lưu ý từ Tuấn Cầu Trục: Bảng giá trên mang tính chất tham khảo tại thời điểm hiện tại. Đơn giá thực tế có thể biến động tùy thuộc vào số lượng đặt hàng, chi phí vận chuyển hoặc thời điểm đặt hàng. Để nhận báo giá chính xác và ưu đãi bạn vui lòng liên hệ trực tiếp Tuấn Cầu Trục qua Hotline/Zalo: 0968.655.438.

Hướng dẫn khắc phục lỗi thường gặp ở đĩa sắt cầu trục

Khi cụm phanh điện từ đóng nhả liên tục, đĩa sắt cầu trục phải thực hiện nhiệm vụ tạo ma sát. Do vận hành tần suất cao, linh kiện này thường hao mòn nhanh theo thời gian. Để khắc phục tạm thời lỗi vận hành đĩa sắt, các đơn vị cần chú ý dấu hiệu nhận diện và hướng xử lý nhanh trong các trường hợp sau đây:

Đĩa sắt bị trượt phanh, tải có hiện tượng trôi

Nguyên nhân chủ yếu là bề mặt đĩa sắt bám dầu mỡ hoặc khe hở phanh quá lớn làm giảm lực ép. Cần vệ sinh sạch bề mặt ma sát, xử lý điểm rò rỉ dầu và điều chỉnh khe hở phanh về khoảng 0,5–1,0 mm để khôi phục hiệu quả hãm phanh.

Cụm phanh phát ra tiếng kêu hoặc va đập khi đóng, mở

Tiếng kêu thường xuất hiện khi rãnh then của đĩa sắt bị mòn hoặc bụi, mạt kim loại tích tụ trong cụm phanh. Hãy vệ sinh sạch cụm phanh, kiểm tra mức độ mài mòn và thay mới đĩa sắt nếu rãnh then đã vượt giới hạn cho phép.

Phanh bị bó, đĩa sắt và cuộn hút nóng bất thường

Nguyên nhân có thể do khe hở phanh nhỏ hơn 0,3 mm hoặc đĩa sắt bị cong vênh sau thời gian sử dụng. Cần điều chỉnh lại khe hở phanh đúng thông số và thay mới đĩa sắt nếu phát hiện cong, nứt hoặc biến dạng.

Đĩa sắt mòn không đều

Đĩa sắt mòn lệch thường do lò xo phanh mất lực, bu lông lắp đặt bị lệch hoặc cụm phanh không đồng tâm với trục động cơ. Nên siết lại bu lông, kiểm tra lò xo và căn chỉnh lại cụm phanh để hạn chế hiện tượng mòn không đều.

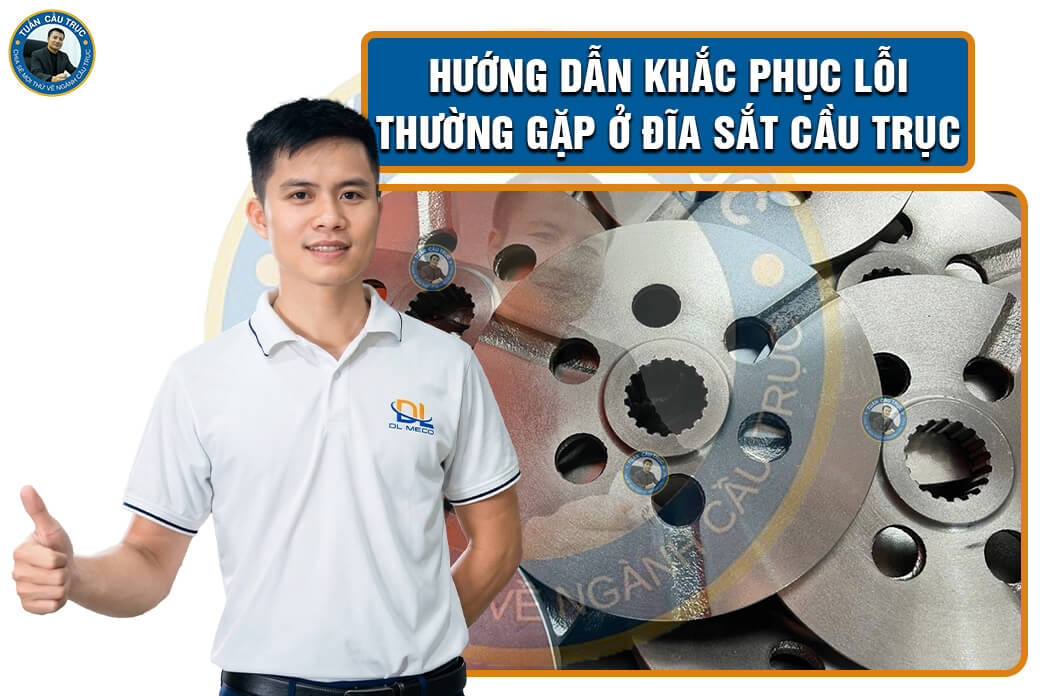

Hướng dẫn khắc phục lỗi thường gặp ở đĩa sắt cầu trục

Câu hỏi thường gặp (FAQ) về đĩa sắt cầu trục

Để bạn đọc hiểu tường tận hơn về đĩa sắt cầu trục, tôi – Tuấn Cầu trục sẽ tổng hợp và giải đáp nhanh những câu hỏi thực tế mà bộ phận mua hàng và kỹ thuật nhà máy thường gửi cho tôi. Tôi tin rằng nội dung tóm lược này sẽ giúp  bạn hiểu rõ hơn để chọn đúng, dùng chuẩn, tăng hiệu quả cho cụm phanh điện từ.

Câu 1. Đĩa sắt cầu trục nên được kiểm tra bao lâu một lần?

Trả lời:

Kiểm tra hàng ngày bằng mắt và nghe âm thanh vận hành; kiểm tra độ siết bu lông hàng tháng; kiểm tra siêu âm NDT định kỳ 1 năm/lần hoặc theo cường độ làm việc của nhà máy.

Câu 2. Có thể sửa chữa đĩa sắt cầu trục bị nứt bằng phương pháp hàn không?

Trả lời:

Việc hàn có thể thực hiện trong một số trường hợp cấp bách nhưng bắt buộc phải có quy trình hàn kỹ thuật chuyên dụng, tôi xử lý nhiệt sau hàn và kiểm tra NDT. Tuy nhiên, thay mới luôn là phương án an toàn nhất cho chi tiết chịu tải.

Câu 3. Làm sao biết khi nào cần thay đĩa sắt cầu trục mới?

Trả lời:

Bạn cần thay mới ngay khi: xuất hiện vết nứt bề mặt, độ mòn rãnh/bề mặt vượt ngưỡng $10\%$ độ dầy ban đầu, bị biến dạng uốn cong, hoặc kết quả siêu âm NDT cho thấy có khuyết tật ngầm.

Câu 4. Loại đĩa sắt nào phù hợp nhất cho môi trường cảng biển, muối mặn?

Trả lời:

Ưu tiên sử dụng đĩa thép hợp kim có phủ mạ chống ăn mòn chuyên dụng hoặc dùng đĩa inox tại các vị trí tiếp xúc trực tiếp với hơi muối.

Câu 5. Có tiêu chuẩn Việt Nam nào quy định cho đĩa sắt cầu trục không?

Trả lời:

Có. Bạn cần tham khảo các quy định trong TCVN 4244:2005 (Chế tạo, lắp đặt và sử dụng thiết bị nâng) và các tiêu chuẩn TCVN liên quan đến chi tiết máy và dung sai gia công.

Câu 6. Làm thế nào để kiểm tra độ đồng tâm của đĩa sắt sau khi lắp?

Trả lời:

Gá đồng hồ đo so lên chân đế cố định, cho đầu đo tiếp xúc với bề mặt ngoài hoặc mặt đầu của đĩa sắt, quay trục chậm bằng tay và đọc trị số lệch tâm trên mặt đồng hồ để hiệu chỉnh.

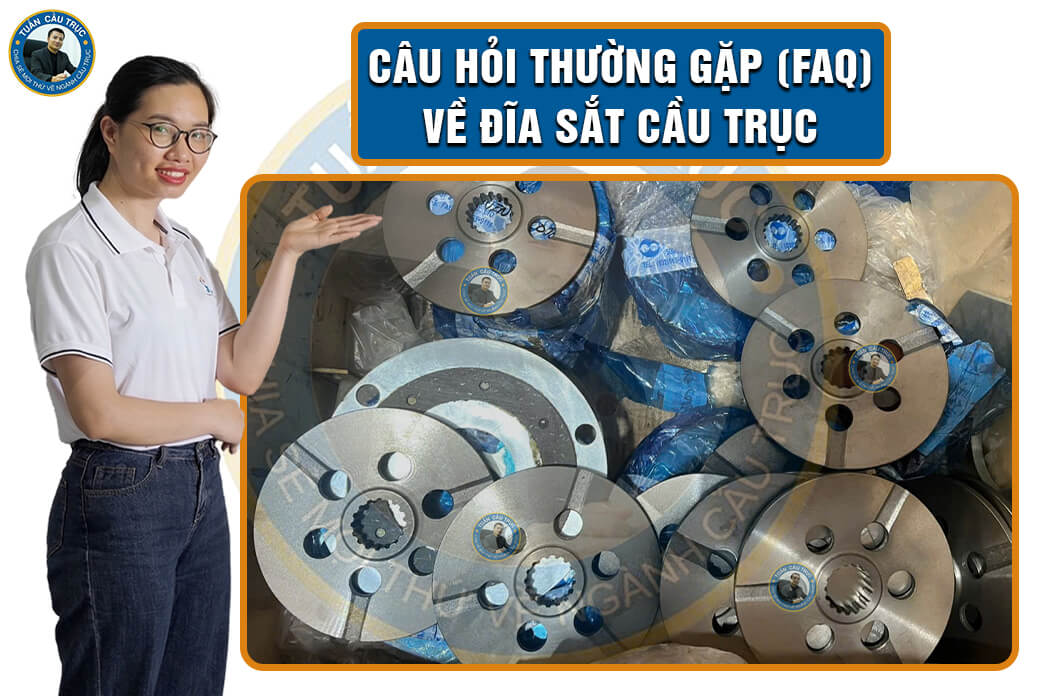

Câu hỏi thường gặp (FAQ) về đĩa sắt cầu trục

Mua đĩa sắt cầu trục ở đâu uy tín, chất lượng?

Đĩa sắt cầu trục là linh kiện quan trọng trong cụm phanh điện từ. Việc mua nhầm hàng trôi nổi hoặc không tương thích với cấu hình phanh sẵn có có thể ảnh hưởng trực tiếp đến hiệu quả phanh hãm, tăng chi phí bảo trì, thậm chí đe dọa an toàn nhà xưởng.

Nếu bạn đang tìm đơn vị cung cấp đĩa sắt cụm phanh chính hãng, Tuấn Cầu Trục là địa chỉ được nhiều doanh nghiệp lựa chọn trong 17 năm qua.

Cung cấp đĩa sắt phanh Sungdo chính hãng

Tuấn Cầu Trục phân phối các dòng phụ tùng pa lăng Sungdo với nhiều lựa chọn phù hợp cho hệ thống cầu trục và pa lăng.

• Đúng thông số kỹ thuật: Cung cấp đầy đủ các dòng đĩa sắt cho pa lăng Sungdo, gia công đúng kích thước và rãnh then theo từng model.
• Vật liệu chất lượng: Sản phẩm được chế tạo từ thép C45 hoặc 40Cr, xử lý nhiệt nhằm tăng khả năng chống mài mòn, có sẵn các lỗ tản nhiệt và thoát mạt.
• Nguồn hàng sẵn kho: Có sẵn đĩa sắt cho cụm phanh 1 cấp và 2 cấp tốc độ, đáp ứng nhu cầu thay thế nhanh.

Vì sao nên chọn Tuấn Cầu Trục?

Đồng hành cùng Tuấn Cầu Trục, ngoài việc sở hữu sản phẩm chính hãng, đầy đủ giấy tờ nhà sản xuất với giá tận gốc, quý khách hàng còn được ưu đãi:

• Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật tư vấn lựa chọn đúng chủng loại, hướng dẫn tháo lắp và căn chỉnh khe hở phanh khi thay thế.
• Giá trực tiếp từ đơn vị cung cấp: Phụ tùng được phân phối không qua nhiều khâu trung gian, giúp tối ưu chi phí cho doanh nghiệp.
• Chính sách bảo hành: Hỗ trợ kiểm tra, đổi sản phẩm theo chính sách đối với các trường hợp phát sinh lỗi từ quá trình sản xuất.

Mua đĩa sắt cầu trục ở đâu?

Kết luận:

Nếu bạn đang cần báo giá hoặc tư vấn thay thế đĩa sắt cầu trục, đừng ngại ngần liên hệ Tuấn Cầu Trục ngay hôm nay. Với kho hàng sẵn có, chúng tôi luôn sẵn sàng hỗ trợ giao ngay toàn quốc, giảm thời gian dừng máy của đơn vị. Ngoài ra, đội ngũ kỹ thuật chúng tôi cũng kiểm tra thông số, tư vấn đúng chủng loại và đề xuất phương án phù hợp với nhu cầu sử dụng, giúp bạn lựa chọn phụ tùng đúng kỹ thuật và tối ưu thời gian bảo trì thiết bị.

TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY

🌐 Website: https://tuancautruc.com/

📺 Youtube: https://www.youtube.com/@tuancautruc

👍Facebook: https://www.facebook.com/tuancautruc

 Linkedin: https://www.linkedin.com/in/tuancautruc1980

 Blogspot: https://tuancautrucdl.blogspot.com/
