Đĩa Phanh B Pa Lăng: Cấu Tạo, Thông Số Kỹ Thuật Và Báo Giá

Đĩa phanh B pa lăng là chi tiết quan trọng, ảnh hưởng trực tiếp đến khả năng dừng tải, giữ an toàn cho hệ thống nâng hạ. Với thiết kế đặc trưng hai mặt phíp, linh kiện này tăng độ ma sát trong cụm phanh, giúp hệ thống vận hành ổn định, bền bỉ hơn. Trong bài viết này, tôi – Tuấn Cầu Trục sẽ hướng dẫn bạn từ khái niệm đến cách chọn mua, lắp đặt, bảo trì, kèm theo báo giá mới nhất để bạn quyết định chính xác.

Khái niệm và phân biệt cơ bản về đĩa phanh B pa lăng

Trong hoạt động chung của tổng thể cụm phanh pa lăng, đĩa phanh B chịu trách nhiệm tạo lực ma sát để hãm chuyển động, giữ tải đứng yên khi dừng, và bảo vệ hệ truyền động khỏi trượt hoặc rơi tải. Kinh nghiệm hơn 17 năm của tôi cho thấy, nhiều sự cố pa lăng bắt nguồn từ việc chọn sai hay lắp nhầm đĩa B, dẫn tới việc đĩa bị mòn nhanh, kêu, hoặc mất an toàn nghiêm trọng.

Nhằm giúp bạn đọc hiểu chi tiết về sản phẩm, không chọn nhầm hay lắp lẫn linh kiện, trong phần đầu của bài viết, tôi sẽ sơ lược về định nghĩa, vị trí lắp cũng như vai trò của linh kiện này.

Định nghĩa: Đĩa phanh B pa lăng là gì?

Về cơ bản, đĩa phanh B pa lăng là loại đĩa hai mặt phíp ma sát. Cấu tạo cốt lõi của linh kiện gồm một tấm cốt thép nền chịu lực dạng vành khăn ở giữa, hai mặt bên được đúc hoặc tán đinh định vị tấm phíp ma sát (vật liệu ma sát chuyên dụng chịu nhiệt và chống mài mòn cao).

Lưu ý kỹ thuật quan trọng: Khác với một số dòng má phanh có răng trong ăn khớp vào trục, đĩa phanh B cấu tạo lòng trong trơn phẳng. Phần vành thép bên ngoài được đột sẵn các lỗ tròn đối xứng để xỏ dọc theo hệ thống trục dẫn hướng của cụm phanh.

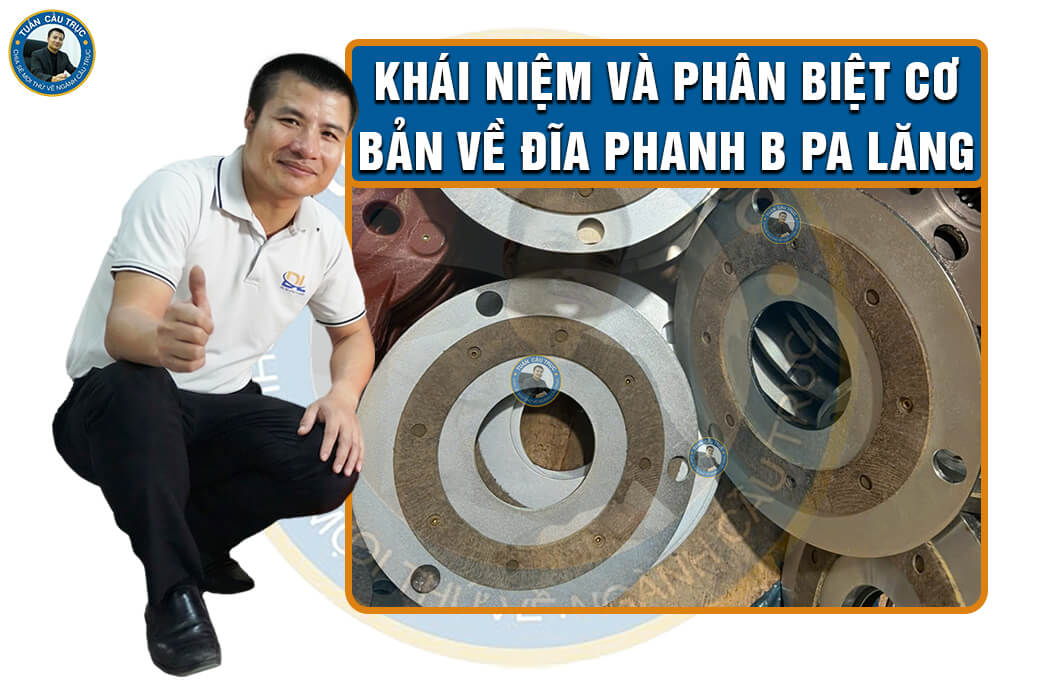

Khái niệm và phân biệt cơ bản về đĩa phanh B pa lăng

Vị trí lắp đặt của đĩa phanh B trong cụm phanh

Trong cụm phanh nâng hạ, đĩa phanh B chỉ xuất hiện ở các cấu trúc phanh chịu tải trọng lớn hoặc dòng phanh hai cấp tốc độ nhanh, cụ thể như sau:

• Phanh 1 cấp tốc độ (tải trọng từ 2 – 30 tấn): Đĩa phanh B được đặt giữa hai đĩa sắt trung gian trong cụm phanh nhiều lớp, giúp tăng diện tích ma sát và lực hãm.
• Phanh 2 cấp tốc độ nhanh: Đĩa phanh B cũng nằm giữa hai đĩa sắt, nhưng kết hợp với đĩa Moving có rãnh bi biến tốc và má phanh loại C để đáp ứng chế độ làm việc tốc độ cao.

Vai trò của đĩa phanh B trong vận hành pa lăng

Nhiều năm trong nghề cầu trục, trực tiếp lắp đặt, sửa chữa hàng nghìn cụm phanh, tôi luôn nhấn mạnh với thợ kỹ thuật rằng đĩa phanh B đóng vai trò là “trọng tâm ma sát” của toàn bộ cụm phanh đuôi động cơ với 3 chức năng cốt lõi:

• Tạo lực ma sát giữ tải an toàn: Khi pa lăng ngắt điện, lực ép lò xo tịnh tiến ngay lập tức ép chặt đĩa phanh B vào giữa các đĩa sắt trung gian. Do diện tích tiếp xúc lớn từ cả hai mặt phíp trơn, cụm cơ cấu tạo ra momen ma sát giữ tối ưu, hãm cứng hệ thống mà không gây trượt tải.
• Chịu nhiệt và bảo vệ cụm phanh cơ khí: Là bộ phận trực tiếp tiêu tán động năng thành nhiệt năng khi dừng hành trình, vật liệu phíp đặc chủng trên đĩa B giúp ngăn tình trạng quá nhiệt, bảo vệ các đĩa sắt và đĩa chỉnh phanh (Armature) xung quanh không bị cào xước hay biến dạng.
• Ổn định hành trình khi chuyển đổi tốc độ: Trong hệ thống phanh 2 cấp tốc độ nhanh, đĩa B phối hợp cùng má phanh chịu nhiệt loại C giúp cơ cấu nâng hạ phản hồi dứt khoát ngay khi đổi trạng thái vận hành, triệt tiêu hiện tượng giật lắc cơ học.

Đĩa phanh B pa lăng thường có những loại nào?

Việc lựa chọn đĩa phanh B đúng nhu cầu sử dụng, phù hợp môi trường thực tế tùy thuộc vào việc người dùng hiểu rõ những phân loại chi tiết của linh kiện này. Thông thường, đĩa B được biết tới với những phiên bản chuyên dụng sau đây:

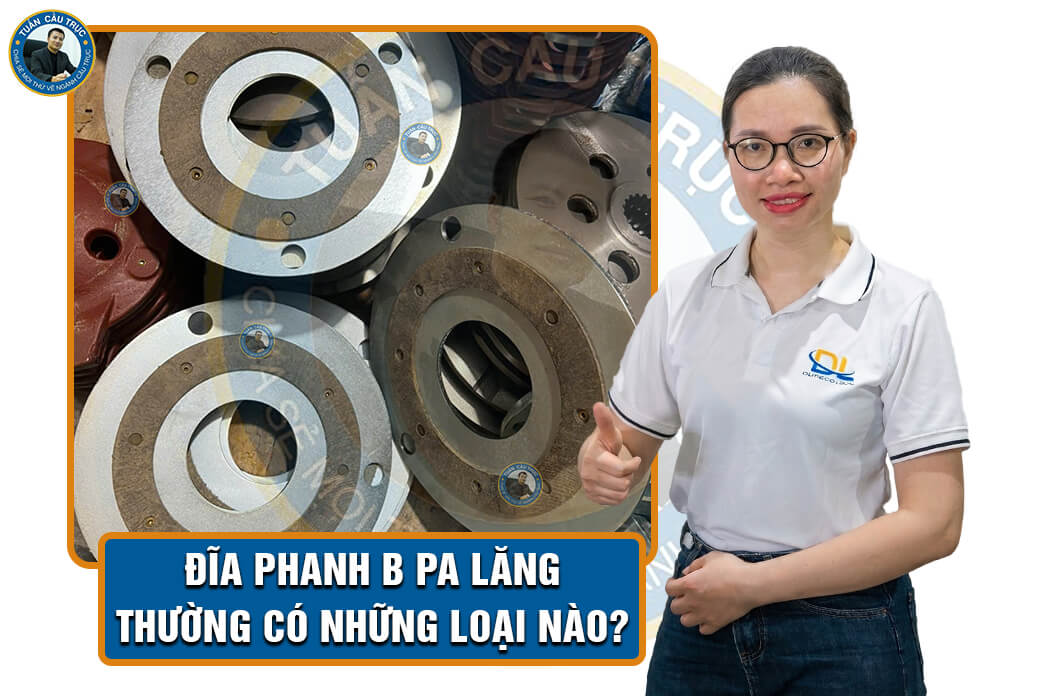

Đĩa phanh B pa lăng thường có những loại nào?

Phân loại theo tải trọng nâng hạ

Sức nâng của pa lăng quyết định trực tiếp đến kích thước (đường kính ngoài, độ dày) của đĩa phanh nhằm đảm bảo đủ momen hãm:

• Dòng tải trọng trung bình (Từ 2 tấn đến 5 tấn): Kích thước đĩa nhỏ gọn, phíp ma sát tiêu chuẩn.
• Dòng tải trọng lớn (Từ 10 tấn đến 30 tấn): Phôi thép dày hơn, đường kính và vành phíp lớn để chịu lực ép lò xo cường độ cao.

Phân loại theo cấp tốc độ của động cơ

Kết cấu buồng phanh thay đổi tùy theo chế độ làm việc của mô tơ di chuyển hoặc nâng hạ:

• Loại dùng cho phanh 1 cấp tốc độ: Thiết kế tiêu chuẩn, kết hợp cùng má phanh loại A cho các ứng dụng nâng hạ thông thường.
• Loại dùng cho phanh 2 cấp tốc độ nhanh: Yêu cầu kỹ thuật cao hơn, kết hợp với má phanh chịu nhiệt loại C để đáp ứng tần suất đóng ngắt liên tục dải tốc độ lớn.

Phân loại theo môi trường làm việc

Vật liệu đĩa phanh được tùy biến để tương thích với điều kiện vận hành tại nhà xưởng, đảm bảo hoạt động ổn định và độ bền cao.

• Môi trường tiêu chuẩn: Sử dụng đĩa phanh cốt thép carbon và phíp ma sát thông thường cho các nhà xưởng cơ khí, kho bãi khô ráo.
• Môi trường đặc thù (Hóa chất, nhiệt độ cao, ngoài trời): Mặt phíp được bổ sung phụ gia chịu nhiệt, cốt thép sơn phủ chống gỉ sét để tránh bị bó kẹt phanh.

Phân loại theo chất lượng vật liệu phíp ma sát

Chất lượng mặt phíp quyết định độ bền và độ an toàn, tránh tình trạng trượt tải. Thông thường, đĩa phanh B pa lăng được biết tới với 2 dòng chính gồm có:

• Hàng tiêu chuẩn (Phổ thông): Giá thành rẻ, nhanh mòn, phù hợp cho các cơ cấu nâng hạ tần suất thấp.
• Hàng cao cấp (Chống mài mòn): Sử dụng phíp đúc đặc chủng chịu nhiệt, hạt ma sát phân bố đều, không bị bong tróc đinh tán khi phanh gấp.

Phân loại theo thương hiệu sản xuất

Trên thị trường linh phụ kiện ngành nâng hạ hiện nay, có nhiều thương hiệu uy tín từ các quốc gia khác nhau. Tuy nhiên, có những cái tên được đánh giá cao về chất lượng và giá thành, điển hình như:

• Đĩa phanh B pa lăng Sungdo (Hàn Quốc): Đây là dòng sản phẩm tôi đánh giá cao về độ đồng bộ kỹ thuật. Là đối tác chiến lược của hãng từ năm 2019, tôi khẳng định phôi thép và mặt phíp của Sungdo đạt tiêu chuẩn khắt khe, lắp đặt vừa vặn vào cụm phanh một cấp hoặc hai cấp tốc độ nhanh của hãng, giúp pa lăng vận hành êm ái và bền bỉ vượt trội.
• Đĩa phanh B pa lăng KG Cranes (Hàn Quốc): Thương hiệu đồng hương với Sungdo, dòng đĩa phanh này có chất lượng phíp ma sát tốt, tính ổn định cao và chịu nhiệt khá tốt trong môi trường công nghiệp. Tuy nhiên, hiện nay, nhiều dòng đĩa KG không có sẵn ở Việt Nam, phải đặt hàng nên thời gian chờ đợi bị kéo dài.
• Đĩa phanh B pa lăng Stahl / Demag (Đức): Thuộc phân khúc cao cấp châu Âu. Đĩa phanh có độ chính xác cơ khí, thời gian sử dụng phíp dài nhưng giá thành cao và thời gian đặt hàng linh kiện thay thế thường lâu hơn.
• Đĩa phanh B pa lăng Trung Quốc: Sản phẩm có giá thành rẻ, lượng hàng có sẵn trên thị trường dồi dào, dễ mua và dễ thay thế. Tuy nhiên, khi chọn dòng này, bạn cần kiểm tra kỹ độ dày tấm phíp để tránh mua phải hàng gia công kém chất lượng, dễ gây trượt tải.

So sánh đĩa phanh B chính hãng và hàng trôi nổi không rõ nguồn gốc

Nhiều năm trong ngành nâng hạ, tôi luôn trăn trở với trường hợp nhiều đơn vị vì giá rẻ mà chọn mua đĩa B hàng gia công trôi nổi, kém chất lượng. Dòng linh kiện này thường có kết cấu cốt thép mỏng, đinh tán lỏng lẻo, phíp ma sát dính tạp chất nên nhanh mòn vẹt, thậm chí gây vỡ đĩa khi cẩu tải nặng.

Để bạn có góc nhìn tổng quát khi so sánh hai sản phẩm đĩa B chính hãng – trôi nổi, tôi lập bảng chi tiết như sau:

Lời khuyên của Tuấn Cầu Trục: Đừng vì tiết kiệm chi phí linh kiện ban đầu mà đánh đổi bằng sự an toàn của toàn bộ hàng hóa và con người trong nhà xưởng. Hãy luôn ưu tiên chọn mua đĩa phanh B từ các đơn vị phân phối chính ngạch để được đảm bảo về chất lượng.

Cấu tạo chi tiết đĩa phanh B pa lăng

Để đánh giá đĩa phanh B pa lăng có đạt chuẩn kỹ thuật hay không, tôi luôn kiểm tra kỹ 4 thành phần cấu tạo cơ bản dưới đây:

Thân đĩa (Cốt đĩa)

Thân đĩa là phần chính, đảm nhận việc chịu lực. Chi tiết này nằm ở chính giữa linh kiện, được gia công định hình dạng vành khăn phẳng từ phôi thép carbon chịu lực chất lượng cao. Bộ phận này có nhiệm vụ chịu toàn bộ lực ép lò xo tịnh tiến từ phía sau và lực vặn momen động cơ khi quá trình phanh diễn ra. Thân đĩa được đột sẵn các lỗ tròn đối xứng ở vành ngoài để xỏ dọc cố định vào hệ thống trục dẫn hướng của buồng phanh.

Hai mặt phíp ma sát

Đây là lớp vật liệu trực tiếp thực hiện nhiệm vụ khóa chuyển động cơ học. Hai tấm vành khăn phíp ma sát đặc chủng được đúc ép hoặc dán chặt song song vào hai mặt bên của thân đĩa thép. Lớp phíp này được cấu tạo từ các hợp chất chịu nhiệt, sợi thủy tinh và hạt ma sát phân bố đều, giúp tăng hệ số ma sát tối đa, tiêu tán nhiệt năng nhanh chóng khi phanh gấp và ngăn ngừa tình trạng cào xước các đĩa sắt trung gian xung quanh.

Đinh tán đồng định vị

Để liên kết cố định giữa lớp phíp ma sát và cốt thép bên trong, nhà sản xuất sử dụng các đinh tán bằng đồng bố trí đối xứng xung quanh bề mặt vành khăn. Đồng là vật liệu có độ dẻo cao, chịu nhiệt tốt và không gây tổn hại, cào xước mâm phanh hay đĩa sắt nếu phanh bị mòn sâu. Các đầu đinh tán được dập chìm sâu xuống dưới bề mặt phíp để đảm bảo không làm giảm diện tích tiếp xúc ma sát khi đĩa còn mới.

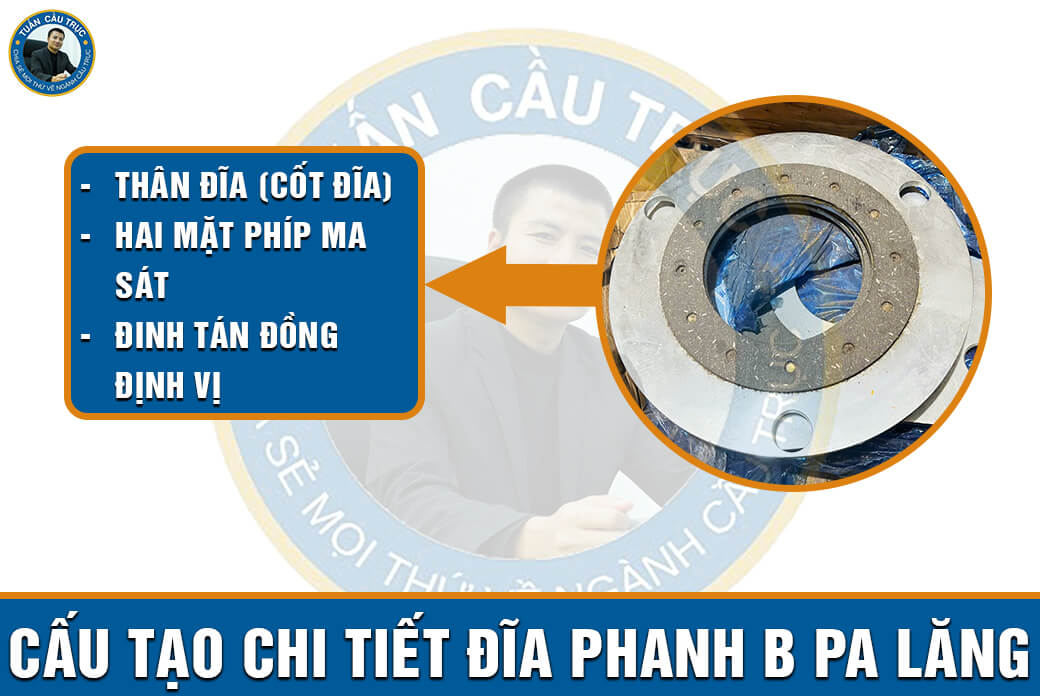

Cấu tạo chi tiết đĩa phanh B pa lăng

Thông số kỹ thuật quan trọng của đĩa hai mặt phíp

Khi tìm mua mới hay thay thế đĩa B, kỹ thuật viên cần nắm chi tiết thiết kế, kích thước hình học của linh kiện này. Dựa trên thông số thực tế tại nhà xưởng, tôi hệ thống hóa bảng thông số kỹ thuật chi tiết của đĩa phanh B từ phân khúc 2 tấn đến 30 tấn để bạn đối chiếu:

Bảng tra cứu thông số đĩa phanh B chi tiết

Lưu ý kỹ thuật khi đo đạc thông số đĩa phanh B

Khi tiến hành đo đạc trực tiếp tại nhà xưởng để đặt hàng thay thế, tôi khuyên bạn nên tập trung vào các thông số cốt lõi sau:

• Đường kính ngoài và Khoảng cách lỗ trục: Hai thông số này quyết định việc xỏ đĩa phanh vào hệ thống thanh dẫn hướng có trơn tru hay không. Nếu lệch dù chỉ 1mm, đĩa sẽ bị kẹt hoặc không thể đưa vào buồng phanh.
• Độ dày tổng thể (Độ dày đĩa sắt và phíp): Kích thước này ảnh hưởng trực tiếp đến việc căn chỉnh khe hở phanh. Đĩa phanh mới phải đạt độ dày tiêu chuẩn (ví dụ dòng 2-5 tấn dao động quanh mức 13mm, dòng 15-30 tấn đạt 18.90mm) để đảm bảo hành trình ép tịnh tiến của lò xo hoạt động chính xác.
• Sự đồng bộ của các phân khúc tải trọng lớn: Bạn có thể thấy các dòng tải trọng như 5 tấn – 7.5 tấn hoặc 20 tấn – 30 tấn có nhiều thông số kích thước hình học trùng nhau. Điều này cho phép sử dụng chung mã phôi đĩa cho cùng một form động cơ, giúp tối ưu hóa lượng linh kiện dự phòng tại xưởng.

Hướng dẫn lắp đặt và vận hành đĩa hai mặt phíp pa lăng an toàn

Để đảm bảo cụm phanh hoạt động chính xác, ổn định và tuân thủ nghiêm ngặt tiêu chuẩn an toàn kỹ thuật TCVN 4244:2005, tôi – Tuấn Cầu Trục sẽ hướng dẫn tuần tự 5 bước lắp đặt chi tiết chuẩn kỹ thuật như sau:

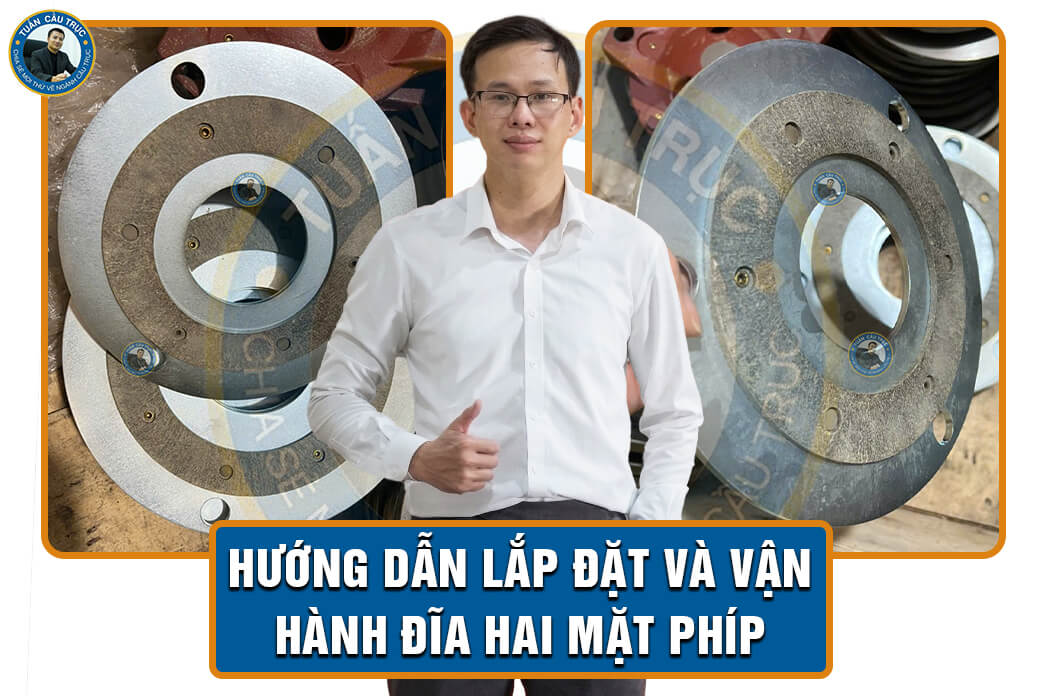

Hướng dẫn lắp đặt và vận hành đĩa hai mặt phíp

Bước 1: Công tác chuẩn bị kỹ thuật

Trước khi tiến hành thay thế, việc chuẩn bị tại nhà xưởng phải tối thiểu đáp ứng các tiêu chí:

• Đo đạc kích thước thực tế: Bạn dùng thước kẹp kỹ thuật để đo lại chính xác đường kính ngoài, đường kính trong và độ dày tổng thể của đĩa phanh B mới xem đã khớp với thông số của cụm động cơ hay chưa.
• Làm sạch bề mặt ghép: Sử dụng chất tẩy rửa chuyên dụng hoặc khăn sạch để loại bỏ bụi phíp cũ, dầu mỡ bám dính trên các bề mặt đĩa sắt trung gian và mâm phanh xung quanh. Bề mặt tiếp xúc phải khô ráo.
• Kiểm tra linh kiện đi kèm: Quan sát kỹ trạng thái của hệ thống bu lông định vị, lò xo ép và các vòng bi (ổ bi) đuôi động cơ. Nếu phát hiện lò xo bị mỏi hoặc ổ bi bị rơ lắc, bạn phải thay mới đồng bộ.

Bước 2: Trình tự lắp đặt đĩa phanh B vào buồng phanh

Quy trình đưa đĩa phanh vào cụm cơ cấu cần thực hiện đúng kỹ thuật cơ khí với các yêu cầu cơ bản gồm có:

• Đặt đĩa đúng tư thế: Bạn xỏ đĩa phanh B dọc theo các trục dẫn hướng của buồng phanh, đảm bảo đĩa nằm phẳng, không bị nghiêng lệch hay kẹt cứng tại các lỗ xỏ thanh dẫn hướng.
• Bắt bu lông đối xứng (bắt chéo): Khi lắp mâm ép và đĩa chỉnh phanh (Armature), bạn gá toàn bộ bu lông vào trước. Tiến hành vặn chặt các bu lông theo hình ngôi sao hoặc đối xứng chéo nhau để lực ép được phân bổ đều lên toàn bộ bề mặt đĩa.
• Siết bu lông theo momen lực: Sử dụng cờ lê lực để siết chặt các bu lông theo đúng tiêu chuẩn lực (momen khuyến nghị) của nhà sản xuất, tránh việc siết quá tay gây cháy ren hoặc siết lỏng làm lới ốc khi pa lăng rung lắc.

Bước 3: Hiệu chỉnh khe hở phanh

Công đoạn này quyết định cụm phanh có bị bó hay trượt sau khi lắp hay không, yêu cầu kỹ thuật viên phải thực hiện đồng bộ các giải pháp:

• Kiểm tra độ đồng tâm: Bạn sử dụng thước đo chuyên dụng hoặc đồng hồ so để kiểm tra độ đồng tâm giữa đĩa phanh B, đĩa sắt và trục động cơ pa lăng. Độ lệch phải nằm trong phạm vi cho phép của nhà sản xuất.
• Chạy thử không tải: Sau khi căn chỉnh cơ cơ cấu xong, bạn cấp điện và cho cụm động cơ chạy không tải từ 1 đến 2 phút. Quá trình này giúp bạn quan sát trực quan, lắng nghe xem buồng phanh có phát ra tiếng kêu bất thường hay bị rung lắc cơ học hay không.

Bước 4: Kiểm tra và thử tải sau khi lắp đặt

Sau khi kiểm tra không tải ổn định, bạn bắt buộc phải tiến hành thử tải thực tế với các bước chính bao gồm:

• Thử phanh với tải thử: Bạn đưa pa lăng vào khu vực an toàn, tiến hành nâng hạ các khối tải thử theo từng nấc tải trọng từ thấp đến cao để kiểm tra hành trình phanh.
• Đo lực phanh và hiệu chỉnh: Nếu xưởng của bạn có thiết bị đo chuyên dụng, hãy đo momen hãm thực tế. Nếu phát hiện hiện tượng trượt tải hoặc tải trọng bị trôi sâu sau khi buông nút bấm, bạn phải dừng thiết bị ngay lập tức để điều chỉnh lại các lò xo ép và ốc chỉnh phanh.

Các lưu ý an toàn bắt buộc khi thực hiện

An toàn lao động luôn là ưu tiên trên hết tại xưởng sản xuất của tôi. Theo đó, mọi đơn vị cần tuân thủ theo 3 nguyên tắc cơ bản trong ngành nâng hạ như sau:

• Ngắt và khóa nguồn điện: Luôn luôn ngắt aptomat tổng và khóa nguồn điện cấp vào pa lăng cầu trục, treo biển cảnh báo sửa chữa trước khi mở buồng phanh.
• Sử dụng dụng cụ chuẩn kích cỡ: Dùng đúng size cờ lê, mỏ lết, không dùng dụng cụ quá cỡ hoặc dùng búa đóng trực tiếp vào vành đĩa phanh gây nứt vỡ mặt phíp ma sát.
• Không tái sử dụng bu lông hỏng: Không dùng lại các bu lông đã bị mờ ren, móp méo hoặc gỉ sét để bắt cụm phanh vì chúng dễ bị đứt gãy dưới áp lực ép liên tục của lò xo.

Tip chuyên gia (Từ kinh nghiệm thực tế của Tuấn Cầu Trục): Khi tiến hành thay thế đĩa phanh B, tôi khuyên bạn luôn luôn phải kiểm tra toàn diện cả cặp đĩa sắt trung gian và má phanh (loại A hoặc loại C) xung quanh. Nếu bạn chỉ thay đĩa B trong khi các má phanh bên cạnh đã mòn vẹt hoặc cong vênh, cụm cơ cấu sẽ bị mất cân bằng lực ép tịnh tiến. Điều này không chỉ làm giảm 50% hiệu quả hãm của phanh mà còn khiến đĩa phanh B mới thay bị mòn vẹt cực kỳ nhanh chóng, gây lãng phí chi phí sửa chữa.

Kinh nghiệm bảo trì, bảo dưỡng và xử lý sự cố ở đĩa phanh B pa lăng

Để cơ cấu nâng hạ hoạt động ổn định, an toàn, công tác kiểm tra định kỳ và phát hiện lỗi sớm ở cụm phanh, đặc biệt ở đĩa phanh B pa lăng là điều kiện bắt buộc. Tại Tuấn Cầu Trục, chúng tôi xây dựng quy trình bảo dưỡng và phương án xử lý sự cố ở bộ phận này với các điểm chính sau đây:

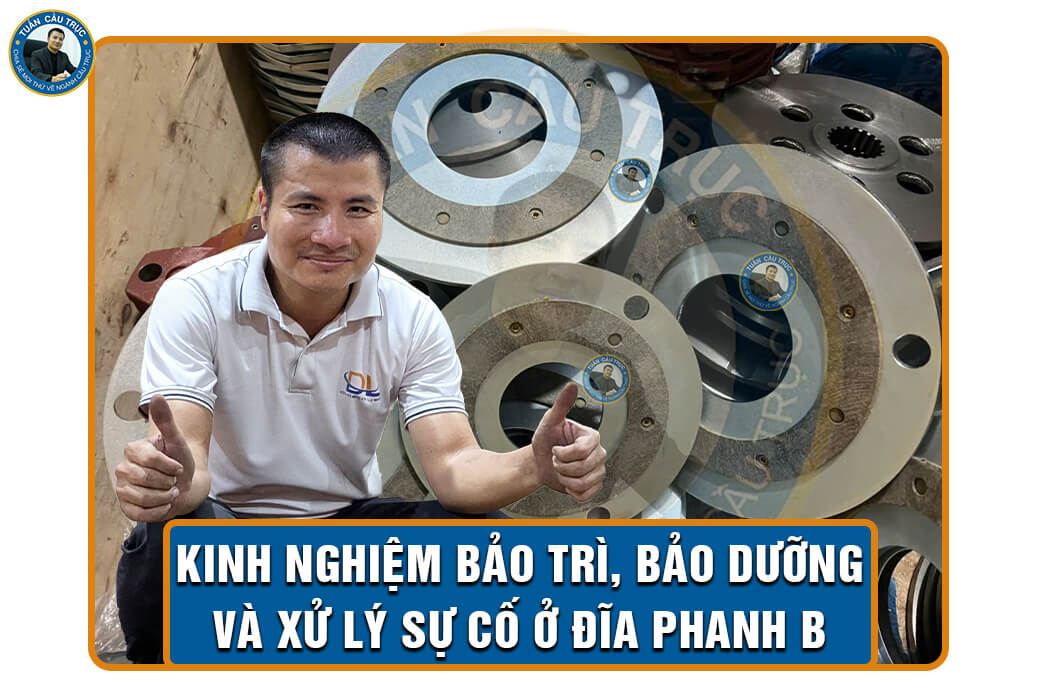

Kinh nghiệm bảo trì, bảo dưỡng và xử lý sự cố ở đĩa phanh B

Lịch trình bảo trì định kỳ

Tần suất kiểm tra cụm phanh phụ thuộc vào chế độ làm việc (nhẹ hay nặng) của nhà xưởng. Tuy nhiên, tôi luôn khuyến nghị tần suất tiêu chuẩn gồm có:

• Kiểm tra hàng tháng: Bạn phải mở nắp đuôi phanh định kỳ mỗi tháng một lần để quan sát trực quan. Nội dung kiểm tra gồm: phát hiện sớm các vết nứt trên bề mặt phíp, dấu hiệu gỉ sét của phôi thép và tốc độ mài mòn cơ học.
• Bảo dưỡng tổng thể: Thực hiện định kỳ từ 6 đến 12 tháng tùy theo tần suất nâng hạ thực tế của pa lăng. Tiến hành tháo rời cụm phanh, vệ sinh toàn bộ bụi phíp và căn chỉnh lại lực ép lò xo.

Cách kiểm tra độ mòn tiêu chuẩn

Bạn không nên ước lượng độ mòn bằng mắt thường mà phải dùng công cụ đo chuẩn xác để tính toán chi tiết:

• Đo bề dày còn lại: Sử dụng thước kẹp để đo độ dày tổng thể của đĩa phanh B (bao gồm cả cốt thép và hai mặt phíp ma sát).
• Đối chiếu giới hạn an toàn: So sánh số liệu đo được với bảng thông số kỹ thuật tiêu chuẩn của nhà sản xuất. Nếu độ dày tổng thể giảm sâu vượt quá giới hạn cho phép (thường mòn quá 2mm), bạn phải thay đĩa phanh mới ngay lập tức để tránh nguy cơ trượt tải.

Các sự cố thường gặp và nguyên nhân

Trong thực tế sửa chữa, tôi thường xử lý 3 hiện tượng hỏng hóc phổ biến sau:

• Cụm phanh phát ra tiếng kêu két két dữ dội: Nguyên nhân do bề mặt phíp ma sát bị mòn lệch, buồng phanh tích tụ quá nhiều bụi phíp cũ hoặc đĩa phanh bị dính dầu mỡ rò rỉ từ hộp giảm tốc.
• Cụm phanh bị rung lắc mạnh khi đóng ngắt: Hiện tượng này xảy ra do đĩa phanh B bị mất cân bằng động, phôi thép bị cong vênh do quá nhiệt hoặc các trục dẫn hướng bị rơ lắc.
• Mất lực phanh (Pa lăng bị trôi tải, trượt tải): Nguyên nhân chủ yếu do bề mặt phíp ma sát bị trơ cứng, mất đi hệ số ma sát cần thiết do làm việc quá tải, hoặc lực ép của hệ thống lò xo tịnh tiến phía sau bị suy giảm.

Phương án xử lý và giải pháp khắc phục

Tùy vào mức độ hư hại của đĩa phanh B, bạn áp dụng phương án xử lý cơ khí phù hợp:

• Vệ sinh và mài phẳng: Nếu mặt phíp chỉ bị bám bẩn hoặc lệch nhẹ ở mức độ cho phép, bạn dùng dung dịch tẩy rửa làm sạch dầu mỡ, sau đó dùng giấy nhám mịn mài phẳng lại bề mặt tiếp xúc.
• Thay mới linh kiện: Nếu đĩa phanh B xuất hiện các vết nứt vỡ, phôi thép bị bẹp, cong vênh hoặc độ mòn tổng thể đã vượt giới hạn an toàn, bắt buộc phải loại bỏ và thay thế đĩa mới.
• Giải pháp nâng cấp khi thay mới: Đối với các ứng dụng cầu trục có tần suất khởi động và dừng liên tục (chu kỳ làm việc nặng), tôi khuyên bạn nên lựa chọn các dòng đĩa phanh B cao cấp có phôi thép hợp kim được nhiệt luyện kỹ lưỡng và mặt phíp đúc chịu nhiệt cao để kéo dài độ bền thiết bị.

Báo giá tham khảo đĩa phanh B pa lăng

Để thuận tiện cho việc hoạch định chi phí bảo dưỡng của bạn, tôi cập nhật bảng giá đĩa phanh B pa lăng tham chiếu mới nhất năm 2026 cho cả hai dòng phanh 1 cấp tốc độ và 2 cấp tốc độ nhanh tại xưởng:

Lưu ý từ Tuấn Cầu Trục: Mức giá thực tế có thể thay đổi tùy thuộc vào model động cơ cụ thể của từng hãng pa lăng. Bạn hãy đo trước các thông số kích thước rồi liên hệ trực tiếp Hotline: 0968.655.438, tôi sẽ báo giá chính xác kèm chính sách chiết khấu riêng cho từng dự án.

Bạn hỏi – Tuấn Cầu Trục trả lời về đĩa phanh B pa lăng (FAQs)

Dưới đây là phần giải đáp ngắn gọn, trực diện tôi đã tổng hợp chi tiết về chủ đề đĩa phanh B pa lăng để bạn đọc hiểu hơn về sản phẩm quan trọng này trong cụm phanh nâng hạ.

Bạn hỏi – Tuấn Cầu Trục trả lời về đĩa phanh B pa lăng

Câu hỏi 1: Khi nào bắt buộc phải thay đĩa phanh B mới?

Tuấn Cầu Trục trả lời:

Bạn phải tiến hành thay thế ngay khi pa lăng xuất hiện hiện tượng trượt tải hoặc tải trọng bị trôi sâu sau khi buông nút bấm. Ngoài ra, khi bảo trì định kỳ, nếu dùng thước kẹp đo độ dày tổng thể của đĩa sắt và phíp thấy mòn giảm sâu vượt giới hạn cho phép của nhà sản xuất (thường mòn quá 2mm) thì bắt buộc phải thay mới để đảm bảo an toàn.

Câu hỏi 2: Tại sao cụm phanh mới lắp đĩa B vào lại bị nóng và có mùi khét?

Tuấn Cầu Trục trả lời:

Hiện tượng này xảy ra do thợ kỹ thuật căn chỉnh khoảng cách khe hở phanh chưa đều giữa các bên. Khi cấp điện mở phanh, lực hút cuộn từ không giải phóng được đĩa phanh, khiến các đĩa sắt vẫn tì nhẹ liên tục vào hai mặt phíp ma sát trong lúc động cơ quay, gây bó phanh và sinh nhiệt lớn. Bạn cần dừng thiết bị và nhả đều các ốc chỉnh phanh ở đuôi động cơ.

Câu hỏi 3: Đĩa phanh B của hãng Sungdo có lắp chung cho các hãng pa lăng khác được không?

Tuấn Cầu Trục trả lời:

Có thể lắp chung được cho các thương hiệu khác nhưng phải kiểm tra độ tương thích kỹ thuật. Do đĩa phanh B cấu tạo lòng trong trơn phẳng và được định vị bằng các trục dẫn hướng xỏ qua vành ngoài, nên chỉ cần đĩa mới có thông số đường kính ngoài, đường kính lỗ trục và khoảng cách giữa các lỗ xỏ thanh dẫn hướng trùng khớp với đĩa cũ là có thể lắp đặt đồng bộ.

Câu hỏi 4: Có thể dùng lẫn đĩa Moving của phanh 1 cấp sang cụm phanh 2 cấp tốc độ nhanh không?

Tuấn Cầu Trục trả lời:

Không được dùng lẫn. Cụm phanh 2 cấp tốc độ nhanh bắt buộc phải sử dụng đĩa Moving đặc chủng có rãnh chứa bi biến tốc để điều khiển cơ chế cơ học đặc thù. Nếu bạn lắp đĩa Moving của phanh 1 cấp sang, hệ thống sẽ thiếu rãnh bi biến tốc, làm sai lệch vị trí ép của đĩa B và khiến cụm phanh không hoạt động được.

Câu hỏi 5: Tại sao cuộn hút điện từ của cụm phanh hay bị cháy sau khi thay đĩa mới?

Tuấn Cầu Trục trả lời:

Lý do chủ yếu là do việc căn chỉnh lực ép lò xo tịnh tiến quá chặt hoặc lắp bu lông lệch lực, khiến cuộn hút phải làm việc quá tải để thắng lực cơ học nhằm mở phanh. Dòng điện qua cuộn coil tăng cao liên tục trong thời gian dài sẽ dẫn đến hiện tượng cháy cuộn hút. Luôn nhớ siết bu lông đối xứng chéo nhau và dùng cờ lê lực kiểm tra theo đúng momen khuyến nghị.

Địa chỉ mua đĩa phanh B pa lăng uy tín, chất lượng toàn quốc

Nếu bạn đang tìm kiếm một địa chỉ uy tín để mua đĩa phanh B pa lăng chính hãng, bảo đảm các tiêu chuẩn an toàn kỹ thuật nghiêm ngặt, liên hệ Tuấn Cầu Trục để được tư vấn chi tiết. Với bề dày kinh nghiệm hơn 17 năm trong ngành, Tuấn Cầu Trục mang lại cho bạn những giá trị nổi bật về cả sản phẩm và dịch vụ, điển hình như sau:

• Đối tác chiến lược thương hiệu Sungdo: Từ năm 2019, tôi tự hào là đối tác chiến lược và là nhà phân phối chính thức dòng pa lăng cũng như linh kiện thay thế của hãng Sungdo (Hàn Quốc) tại Việt Nam. Do đó, kho hàng của tôi luôn có sẵn đĩa phanh B Sungdo chính hãng đầy đủ các phân khúc tải trọng, chuẩn xác 100% về thông số kỹ thuật và độ bền phíp ma sát.
• Năng lực cung ứng tại xưởng: Với hệ thống nhà xưởng lắp ráp rộng 1.000m² tại Hà Nội, tôi không chỉ cung cấp linh kiện bán lẻ mà còn hỗ trợ tư vấn giải pháp kỹ thuật, hướng dẫn thợ của bạn cách căn chỉnh khe hở phanh chuẩn xác nhất sau khi mua hàng.
• Chính sách giao hàng toàn quốc: Toàn bộ đĩa phanh B trước khi xuất xưởng đều được bộ phận kỹ thuật của tôi kiểm tra kỹ lưỡng về độ phẳng phôi thép và chất lượng đinh tán đồng. Chúng tôi hỗ trợ giao hàng nhanh tận nơi trên toàn quốc để kịp tiến độ sản xuất của nhà xưởng của bạn.

Địa chỉ mua đĩa phanh B pa lăng

Kết luận:

Hy vọng những chia sẻ kỹ thuật thực tế trên đây đã giúp bạn đọc tường tận hơn về đĩa phanh B pa lăng. Tại xưởng Tuấn Cầu Trục, chúng tôi luôn sẵn hàng các sản phẩm đa dạng tải trọng, giao hàng nhanh toàn quốc. Cần tư vấn chi tiết về đĩa B hay cụm phanh pa lăng, liên hệ để được hỗ trợ miễn phí 24/7 tại:
