Dây Cáp Điều Khiển Cầu Trục: Cấu Tạo, Phân Loại Và Cách Chọn

Trong hệ thống cầu trục, cổng trục, dây cáp điện điều khiển đóng vai trò truyền tín hiệu điều khiển nâng hạ, di chuyển ngang, di chuyển dọc giữa tủ điện trung tâm và các thiết bị chấp hành. Vì cầu trục là thiết bị vận hành liên tục, cáp điều khiển phải chịu được chuyển động kéo – uốn hàng nghìn lần mỗi ngày mà không được phép đứt gãy hay chập chờn tín hiệu. Bài viết dưới đây, Tuấn Cầu Trục sẽ khái quát thông tin về linh kiện này, giúp bạn hiểu rõ cấu tạo, phân loại và cách chọn dây cáp điện điều khiển dạng tròn phù hợp với từng hệ thống dẫn cáp.

Dây cáp điện điều khiển cầu trục là gì?

Dây cáp điện điều khiển cầu trục là loại cáp tròn nhiều lõi, tiết diện nhỏ, được thiết kế chuyên dụng để truyền tín hiệu điều khiển. Tín hiệu này có thể truyền từ tủ điện, nút bấm điều khiển, bộ thu phát vô tuyến với các động cơ nâng hạ, động cơ di chuyển ngang, phanh điện từ và các công tắc hành trình lắp trên pa lăng, cầu trục.

Khác với dây cáp động lực dùng để cấp nguồn động lực cho động cơ nâng, dây cáp điện điều khiển cầu trục chủ yếu truyền tín hiệu dòng điện nhỏ. Tuy nhiên, sản phẩm này phải hoạt động trong điều kiện khắc nghiệt như: cáp liên tục bị kéo căng, uốn cong, xoắn vặn theo chuyển động qua lại của xe con trên đường ray, hoặc bị cuốn – nhả liên tục trên rulo. Chính vì vậy, cáp điều khiển dùng cho cầu trục bắt buộc phải là cáp động (flexible cable) với lõi đồng nhiều sợi nhỏ, độ mềm dẻo cao và vỏ bọc chịu mài mòn tốt hơn hẳn cáp điều khiển tĩnh thông thường dùng trong tủ điện cố định.

Dây cáp điện tròn điều khiển cầu trục là gì?

Cấu tạo dây cáp điện điều khiển dạng tròn dùng cho cầu trục

Một sản phẩm dây cáp điện điều khiển pa lăng, cầu trục thông thường sẽ gồm 05 thành phần cơ bản như sau:

• Lõi đồng: Là phần dẫn tín hiệu chính, thường làm từ đồng ủ mềm, bện nhiều sợi nhỏ để tăng độ dẻo, chịu uốn tốt khi cáp di chuyển liên tục cùng cầu trục.
• Vỏ bảo vệ lõi đồng: Lớp bọc sát lõi đồng, giúp cố định các sợi đồng bện lại với nhau, hạn chế xô lệch, đồng thời tăng độ bền cơ học cho từng lõi trước khi bọc cách điện.
• Lớp cách điện màng mỏng: Bọc quanh mỗi lõi để ngăn dòng điện rò rỉ giữa các lõi với nhau, thường có màu sắc riêng để dễ phân biệt khi đấu nối tín hiệu điều khiển.
• Lõi chịu lực (nếu có): Đặt ở tâm cáp, làm nhiệm vụ chịu lực kéo chính, giúp giảm tải trọng tác động lên các lõi dẫn tín hiệu, đặc biệt cần thiết với cáp dùng cho rulo cuốn cáp và trolley treo ray I.
• Lớp vỏ bảo vệ ngoài cùng: Bọc toàn bộ cáp, chống mài mòn, chống dầu mỡ và tác động môi trường, quyết định trực tiếp độ bền cáp khi tiếp xúc với máng cáp, mắt xích hoặc rulo trong quá trình vận hành.

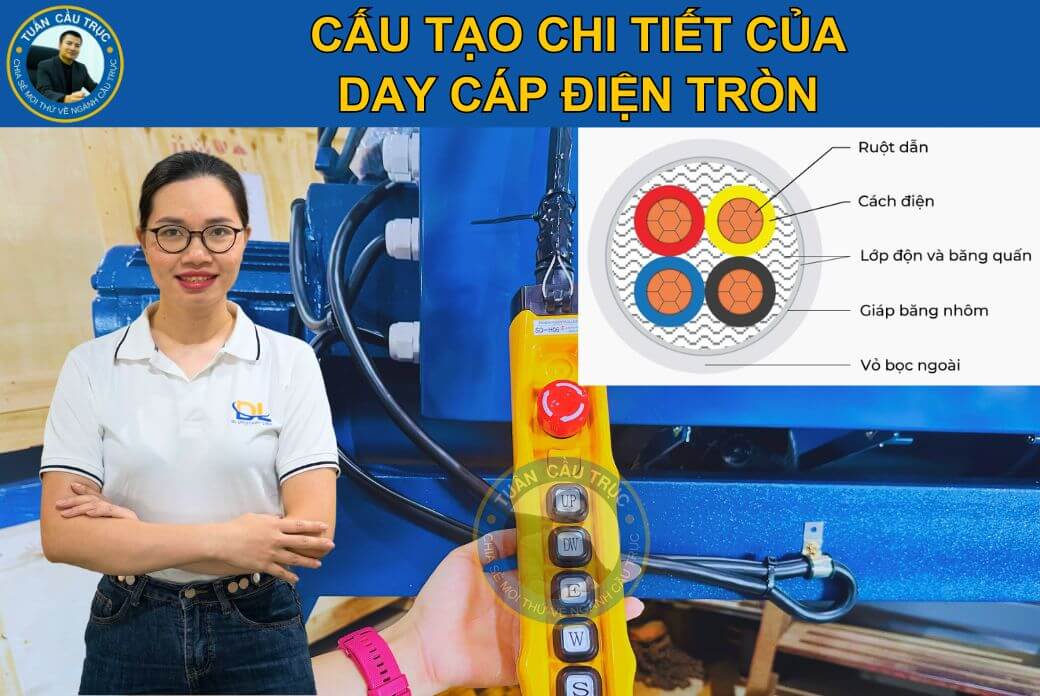

Cấu tạo dây cáp điện điều khiển dạng tròn

Ứng dụng của dây cáp điện điều khiển tròn trong hệ thống điện cầu trục

Trong ngành cầu trục và thiết bị nâng hạ, dây cáp điện điều khiển lõi tròn là thành phần bắt buộc để truyền nhận tín hiệu từ tay bấm điều khiển (hoặc tủ nhận sóng remote) đến tủ điện chính palang và hệ thống động cơ di chuyển dầm biên. Tùy thuộc vào kết cấu nhà xưởng và tải trọng nâng hạ, cáp điều khiển lõi tròn sẽ được phân bổ cho hai hệ thống động lực chính: hệ điện dọc (chạy dọc đường ray nhà xưởng) và hệ điện ngang (chạy dọc dầm chính cầu trục).

Hệ thống máng C

Đây là phương pháp cấp điện phổ biến nhất trên cầu trục dầm đơn và dầm đôi. Cáp điện điều khiển lõi tròn được treo trên các con chạy (festoon trolley) và di chuyển dọc theo thanh máng chữ C khi pa lăng hoạt động.

Để hệ thống vận hành ổn định, cáp cần có độ mềm dẻo cao, khả năng chịu uốn lặp lại nhiều lần mà không gãy lõi. Khi thiết kế, nên dự phòng chiều dài cáp khoảng 10–15% so với chiều dài máng C nhằm tránh hiện tượng căng cáp khi pa lăng di chuyển đến cuối hành trình.

Rulo cuốn cáp

Hệ thống rulo cuốn cáp thường được sử dụng trên cổng trục, bán cổng trục hoặc các thiết bị phải di chuyển quãng đường dài ngoài trời. Cáp được quấn quanh tang cuốn và tự động nhả hoặc thu hồi theo chuyển động của thiết bị thông qua cơ cấu lò xo hoặc động cơ.

Đối với phương thức này, nên sử dụng cáp điều khiển lõi tròn có vỏ cao su hoặc Polyurethane (PU), kết hợp lõi gia cường chống xoắn để chịu được lực kéo liên tục và quá trình cuốn – nhả nhiều chu kỳ. Hình dạng tròn cũng giúp cáp xếp đều trên tang cuốn, hạn chế chồng chéo và biến dạng.

Xích dẫn cáp

Đây là giải pháp cấp điện hiện đại, phù hợp với các dây chuyền tự động hóa hoặc cầu trục làm việc liên tục trong môi trường nhiều bụi và tần suất cao. Toàn bộ cáp điều khiển và cáp nguồn được đặt bên trong xích nhựa kỹ thuật, giúp bảo vệ cáp khỏi va đập và kiểm soát bán kính uốn trong suốt quá trình chuyển động.

Để đạt hiệu quả cao, nên chọn loại cáp mềm chuyên dụng cho xích dẫn cáp. Đồng thời, cần bố trí khoảng hở phù hợp trong từng mắt xích để cáp có thể dịch chuyển tự nhiên, giảm ứng suất uốn và kéo dài độ bền.

Hệ thống con lăn trên ray chữ I

Đối với cầu trục tải trọng lớn hoặc cẩu giàn tại cảng biển, cáp thường được treo trên các con lăn chạy dọc cánh dưới của dầm thép chữ I.

Do cụm con lăn có khối lượng lớn và thường làm việc trong điều kiện khắc nghiệt, cáp cần có lớp vỏ chịu mài mòn, chịu va đập và khả năng chống kéo tốt. Với môi trường ngoài trời hoặc tải trọng lớn, nên ưu tiên các loại cáp có kết cấu gia cường để tăng độ bền và đảm bảo vận hành ổn định trong thời gian dài.

Ứng dụng của dây cáp điện điều khiển tròn

Phân loại dây cáp tròn điều khiển cầu trục

Để hệ thống nâng hạ vận hành ổn định và bền bỉ, việc phân loại dây cáp điện điều khiển lõi tròn cần dựa trên kết cấu cơ học, khả năng chống nhiễu và phương thức làm việc thực tế của từng hệ thống cầu trục. Tuấn Cầu Trục thường tư vấn tới khách hàng những dòng cáp điện tròn điều khiển pa lăng, cầu trục như sau:

Phân loại theo khả năng chống nhiễu

Môi trường cầu trục thường tồn tại nhiều nguồn nhiễu điện từ do biến tần, động cơ và thiết bị công suất lớn. Vì vậy, cáp điều khiển lõi tròn được chia thành hai nhóm chính:

• Cáp điều khiển không chống nhiễu: Chỉ gồm ruột dẫn bằng đồng mềm, lớp cách điện và vỏ PVC. Loại cáp này có độ mềm cao, giá thành hợp lý, phù hợp với các mạch tín hiệu On/Off như nút bấm điều khiển, đèn báo, còi báo động hoặc công tắc hành trình.
• Cáp điều khiển chống nhiễu: Được bổ sung lớp lá nhôm và lưới đồng chống nhiễu với độ che phủ khoảng 70% đến 85%. Loại cáp này thích hợp cho các mạch truyền tín hiệu analog như 0-10 V, 4-20 mA, tín hiệu encoder hoặc các hệ thống điều khiển biến tần yêu cầu độ ổn định cao.

Phân loại theo phương thức vận hành

Tùy theo hệ thống cấp điện, cáp điều khiển lõi tròn sẽ có kết cấu khác nhau.

• Cáp cho hệ máng C (Festoon Cable): Được thiết kế để chịu uốn liên tục khi pa lăng di chuyển trên dầm chính. Vỏ PVC có độ đàn hồi tốt, hạn chế nứt gãy sau thời gian dài sử dụng.
• Cáp cho xích dẫn cáp (Drag Chain Cable): Là dòng cáp mềm, sử dụng ruột đồng nhiều sợi mảnh (Class 6) kết hợp vỏ PUR có khả năng chống mài mòn, chống dầu và chịu được hàng triệu chu kỳ uốn.
• Cáp cho hệ con lăn treo ray I (Trolley Cable): Chuyên dùng cho các hệ thống cầu trục tải trọng lớn hoặc cẩu giàn ngoài cảng. Sợi cáp tròn dòng này có cấp điện áp chịu tải cao, vỏ bọc dày tích hợp lớp lưới thép bện để chịu được lực kéo giật quán tính lớn và sức gió khi cụm con lăn nặng dịch chuyển trên cánh ray chữ I.
• Cáp cho rulo cuốn cáp (Cable Reel Cable): Thường dùng trên cổng trục và bán cổng trục. Bên trong tích hợp lõi gia cường bằng sợi Kevlar hoặc cáp thép chịu lực nhằm chống giãn và chống đứt ruột dẫn trong quá trình cuốn – nhả liên tục.

Phân loại theo kết cấu bảo vệ

Tùy vào điều kiện môi trường thực tế tại vị trí đi dây – dù là lắp cố định vách tĩnh, đi trên máng treo hay luồn ngầm dưới sàn xưởng – bạn cần lựa chọn đúng lớp vỏ bảo vệ bên ngoài:

• Cáp điều khiển vỏ PVC tiêu chuẩn: Phù hợp với các vị trí lắp đặt cố định trong tủ điện, máng cáp hoặc khu vực ít chịu tác động cơ học.
• Cáp điều khiển bọc giáp thép (SWA hoặc STA): Được bổ sung lớp giáp bằng sợi thép hoặc băng thép giữa lớp cách điện và vỏ ngoài. Thường sử dụng khi đi cáp ngầm, đi trong hào kỹ thuật hoặc khu vực có nguy cơ bị va đập và chuột cắn.

Phân loại theo số lõi và tiết diện

Để đáp ứng chính xác sơ đồ đấu nối tủ điện cầu trục từ các mạch động lực rơ-le cho đến mạch điều khiển liên động, sợi cáp tròn được chia nhỏ thành các quy cách kỹ thuật sau:

Theo số lượng lõi

• 2-7 lõi: Dùng cho các mạch điều khiển độc lập như cuộn hút phanh, công tắc hành trình hoặc mạch giới hạn chiều cao.
• 10-40 lõi: Thường dùng làm cáp điều khiển chính giữa tủ điện và pa lăng, phục vụ các hệ thống điều khiển nhiều tín hiệu.

Theo tiết diện ruột dẫn

Các kích thước phổ biến gồm:

• 0.5-0.75 mm²: Dùng cho cảm biến, encoder và tín hiệu điều khiển.
• 1.0-1.5 mm²: Dùng cho nút bấm, rơ-le, khởi động từ.
• 2.5-4.0 mm²: Dùng cho cuộn hút phanh điện từ hoặc các mạch điều khiển có dòng điện lớn.

Phân loại theo thương hiệu và nguồn gốc xuất xứ

Bên cạnh kết cấu kỹ thuật, thương hiệu và xuất xứ cũng là tiêu chí quan trọng khi lựa chọn dây cáp điện điều khiển lõi tròn cho cầu trục. Trên thị trường hiện nay, cáp điều khiển cầu trục được chia thành ba nhóm chính:

• Cáp sản xuất trong nước: Có ưu điểm về giá thành, thời gian giao hàng nhanh và phù hợp với các hệ thống cầu trục có cường độ làm việc trung bình. Tuy nhiên, chất lượng giữa các nhà sản xuất có sự khác biệt nên cần lựa chọn thương hiệu uy tín.
• Cáp nhập khẩu từ Trung Quốc, Đài Loan: Đây là phân khúc được sử dụng khá phổ biến nhờ mức giá hợp lý và đa dạng quy cách. Trong đó, thương hiệu ECHU được nhiều đơn vị chế tạo và bảo trì cầu trục lựa chọn nhờ chất lượng ổn định, độ mềm cao và có đầy đủ các dòng cáp chuyên dụng.
• Cáp nhập khẩu từ châu Âu và các nước công nghiệp phát triển: Các thương hiệu đến từ Đức, Ý hoặc Nhật Bản thường có chất lượng cao, khả năng chịu uốn và độ bền vượt trội, phù hợp với những dây chuyền tự động hóa hoặc cầu trục làm việc với cường độ lớn. Tuy nhiên, giá thành của nhóm sản phẩm này cũng cao hơn đáng kể so với các dòng cáp phổ thông.

Phân loại dây cáp tròn điều khiển cầu trục

Ưu điểm của dây cáp điện điều khiển tròn khi lắp đặt trên cầu trục

Dây cáp điện điều khiển lõi tròn được sử dụng rộng rãi trong hệ thống cầu trục nhờ khả năng đáp ứng tốt các yêu cầu về độ bền cơ học, tính ổn định của tín hiệu và khả năng làm việc trong môi trường công nghiệp. Từ góc nhìn của người làm nghề lâu năm, Tuấn Cầu Trục đánh giá những lợi ích thực tế của sản phẩm này như sau:

Chịu uốn động tốt, phù hợp với chuyển động liên tục

Đặc điểm nổi bật của cáp điều khiển lõi tròn là ruột dẫn được bện từ nhiều sợi đồng mềm, giúp tăng khả năng chịu uốn và chịu kéo trong quá trình làm việc.

Khi lắp trên hệ máng C, xích dẫn cáp hoặc rulo cuốn, cáp phải liên tục co, duỗi và thay đổi bán kính uốn theo chuyển động của pa lăng và cầu trục. Nhờ kết cấu mềm dẻo, cáp có thể làm việc qua số lượng lớn chu kỳ uốn mà vẫn duy trì tính ổn định, giảm nguy cơ đứt ngầm ruột dẫn và hạn chế gián đoạn sản xuất.

Tiết diện tròn giúp cáp vận hành ổn định

Hình dạng tròn đồng đều giúp cáp phân bố lực đều trên toàn bộ chu vi, từ đó hạn chế hiện tượng xoắn, gập hoặc biến dạng trong quá trình sử dụng.

Đây là ưu điểm quan trọng khi cáp được lắp trên rulo cuốn, máng C hoặc xích dẫn cáp. Cáp có thể cuộn và nhả đều, di chuyển trơn tru qua các con lăn, giảm nguy cơ kẹt cáp hoặc mài mòn cục bộ trong quá trình vận hành.

Vỏ bọc có khả năng chống mài mòn và dầu mỡ

Môi trường làm việc của cầu trục thường có nhiều bụi kim loại, dầu bôi trơn, độ ẩm và các tác động cơ học từ thiết bị nâng hạ.

Vì vậy, cáp điều khiển lõi tròn thường được trang bị lớp vỏ PVC, cao su hoặc PUR có khả năng chống mài mòn, chống dầu và chịu va đập tốt. Điều này giúp bảo vệ lớp cách điện bên trong, kéo dài thời gian sử dụng cáp và giảm chi phí bảo trì trong quá trình sử dụng.

Đảm bảo tín hiệu điều khiển ổn định

Đối với các hệ thống sử dụng biến tần, encoder hoặc cảm biến, cáp điều khiển chống nhiễu đóng vai trò quan trọng trong việc duy trì độ chính xác của tín hiệu.

Lớp chống nhiễu bằng lá nhôm hoặc lưới đồng giúp giảm ảnh hưởng của nhiễu điện từ khi cáp điều khiển đi chung tuyến với cáp động lực. Nhờ đó, các tín hiệu điều khiển nâng hạ, giới hạn hành trình và tín hiệu an toàn được truyền ổn định, góp phần hạn chế lỗi vận hành và dừng máy ngoài ý muốn.

Đa dạng quy cách, đáp ứng nhiều hệ thống cầu trục

Dây cáp điện điều khiển lõi tròn được sản xuất với nhiều cấu hình khác nhau về số lõi, tiết diện và vật liệu vỏ bọc, đáp ứng đa dạng yêu cầu sử dụng.

Tùy từng loại cầu trục, người dùng có thể lựa chọn:

• Cáp ít lõi cho các mạch điều khiển đơn giản như nút bấm, công tắc hành trình hoặc phanh điện từ.
• Cáp đa lõi cho hệ thống điều khiển tích hợp biến tần, encoder, cảm biến tải trọng, cảm biến vị trí và các thiết bị tự động hóa.

Nhờ sự đa dạng này, cáp điều khiển lõi tròn có thể đáp ứng từ các hệ thống cầu trục tiêu chuẩn đến những dây chuyền sản xuất hiện đại yêu cầu độ ổn định và độ tin cậy cao.

Ưu điểm của dây cáp điện điều khiển tròn

Thông số kỹ thuật cần biết khi chọn dây cáp điện điều khiển cầu trục

Để đảm bảo dây cáp điện điều khiển phát huy hết những ưu điểm như tôi vừa kể trên, khi lựa chọn sản phẩm này, bạn nên chú trọng các thông số kỹ thuật chính như sau:

Số chu kỳ uốn động

Đây là thông số quan trọng nhất khi chọn cáp cho rulo cuốn cáp và cáp xích. Cáp chất lượng tốt thường được nhà sản xuất công bố rõ số triệu chu kỳ uốn đạt được trước khi lõi dẫn có dấu hiệu mỏi kim loại. Với cầu trục hoạt động tần suất cao, nên ưu tiên loại cáp có số chu kỳ uốn công bố càng lớn càng tốt.

Bán kính uốn cong cho phép

Mỗi loại cáp có bán kính uốn tối thiểu khi lắp đặt tĩnh và khi vận hành động khác nhau (thường bán kính uốn động lớn hơn uốn tĩnh 2-3 lần). Cần đối chiếu thông số này với kích thước thực tế của máng cáp, đường kính rulo hoặc bán kính cong của mắt xích để tránh ép cáp uốn quá giới hạn cho phép.

Số lõi và tiết diện dây

Cần tính toán dựa trên số lượng tín hiệu điều khiển thực tế (nút nâng/hạ, tiến/lùi, còi báo, đèn tín hiệu, công tắc hành trình, tín hiệu tải trọng…), nên dự phòng thêm 15-20% số lõi để thuận tiện nâng cấp hệ thống sau này mà không phải thay toàn bộ tuyến cáp.

Vật liệu vỏ bọc

Vỏ bọc cao su tổng hợp (EPR, CR) hoặc PUR cho độ bền cơ học và độ bền cao hơn đáng kể so với PVC thông thường khi lắp trên các hệ thống dẫn cáp động, đặc biệt là rulo cuốn cáp và cáp xích, nơi cáp chịu ma sát liên tục.

Tiêu chuẩn sản xuất

Cáp điều khiển cầu trục chất lượng thường tuân theo các tiêu chuẩn quốc tế phổ biến như IEC 60245, DIN VDE 0250, hoặc các tiêu chuẩn tương đương của các thương hiệu cáp chuyên dụng cho ứng dụng cẩu trục (crane cable), đảm bảo cáp đã được kiểm định về độ bền uốn động trước khi đưa ra thị trường.

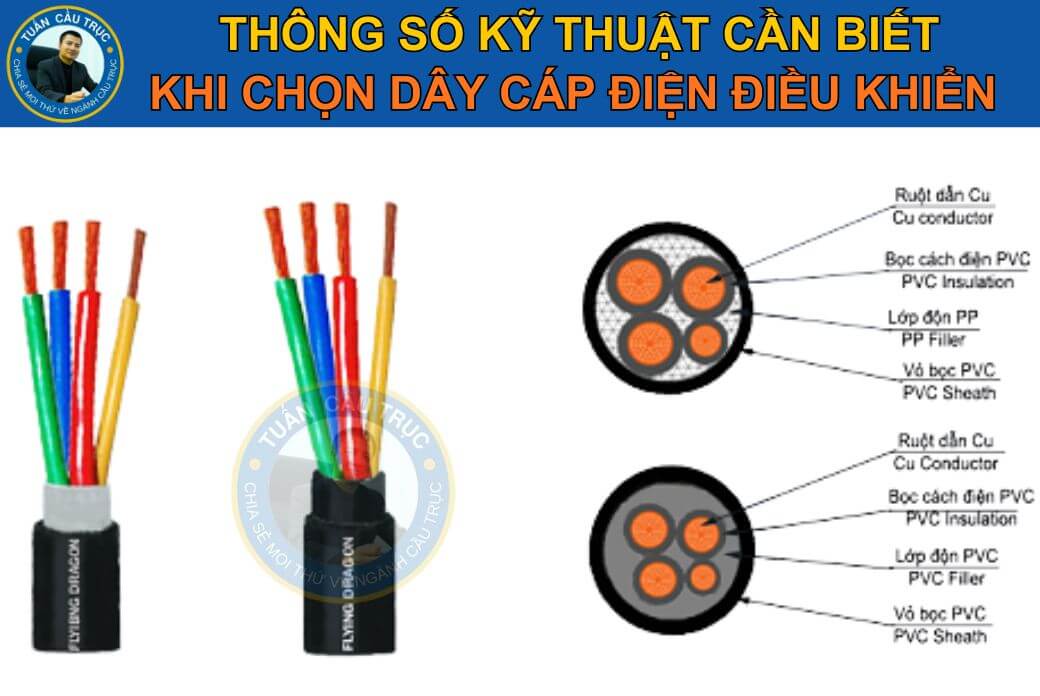

Thông số kỹ thuật cần biết khi chọn dây cáp điện điều khiển

Những lỗi thường gặp khi lắp đặt cáp điều khiển trên hệ thống dẫn cáp cầu trục

Chất lượng của dây cáp điện điều khiển không chỉ phụ thuộc vào sản phẩm mà còn chịu ảnh hưởng lớn từ quá trình thi công lắp đặt. Trong thực tế bảo trì cầu trục, nhiều sự cố mất tín hiệu, đứt cáp hoặc dừng máy đột ngột xuất phát từ những lỗi thi công tưởng chừng nhỏ. Nhiều năm trong ngành nâng hạ, Tuấn Cầu Trục nhận thấy các đơn vị thường vấp phải nhiều lỗi sai khi lắp dây cáp điện điều khiển cầu trục như sau:

Sử dụng cáp điều khiển tĩnh cho hệ thống dẫn cáp động

Đây là lỗi thường gặp nhất khi thay thế hoặc cải tạo hệ thống điện cầu trục. Cáp điều khiển thông thường chỉ phù hợp với các vị trí lắp đặt cố định trong tủ điện hoặc máng cáp, không được thiết kế để chịu uốn và kéo liên tục.

Khi sử dụng loại cáp này cho hệ máng C, rulo cuốn hoặc xích dẫn cáp, các sợi đồng bên trong sẽ nhanh chóng bị mỏi và đứt ngầm dù lớp vỏ ngoài vẫn còn nguyên vẹn. Ban đầu, cầu trục có thể chỉ xuất hiện hiện tượng mất tín hiệu ngắt quãng hoặc hoạt động chập chờn, nhưng nếu không xử lý kịp thời sẽ dẫn đến dừng máy hẳn.

Lắp cáp bị xoắn khi đưa lên rulo cuốn

Một sai sót khác là lắp cáp lên tang cuốn khi cáp vẫn còn xoắn nội lực. Trong quá trình rulo liên tục cuốn và nhả cáp, lực xoắn sẽ tích lũy ngày càng lớn, làm biến dạng kết cấu ruột dẫn và gây nứt hoặc phồng lớp vỏ bảo vệ.

Sau một thời gian, cáp không còn cuốn đều trên tang mà dễ chồng chéo, kẹt rulo hoặc đứt lõi bên trong. Để hạn chế hiện tượng này, cáp cần được xả đúng chiều của cuộn và không kéo trực tiếp từ mặt bên của lô cáp.

Bố trí cáp trên hệ trolley hoặc máng C không hợp lý

Đối với hệ trolley ray I hoặc máng C, khoảng cách giữa các con chạy cần được tính toán đồng đều để tải trọng được phân bố đều trên toàn bộ tuyến cáp. Nếu khoảng võng giữa các trolley quá lớn hoặc không đồng nhất, cáp sẽ bị căng cục bộ tại một số vị trí, trong khi các đoạn khác lại võng quá mức.

Điều này làm tăng ma sát, đẩy nhanh quá trình mài mòn và rút ngắn đáng kể thời gian sử dụng của cáp. Sau khi hoàn thành lắp đặt, nên cho pa lăng chạy hết hành trình để kiểm tra độ võng và điều chỉnh lại vị trí các con chạy nếu cần.

Chọn sai bán kính uốn của xích dẫn cáp

Mỗi loại cáp đều có bán kính uốn tối thiểu do nhà sản xuất quy định. Nếu lắp cáp vào xích dẫn có bán kính cong nhỏ hơn yêu cầu, cáp sẽ luôn phải làm việc trong trạng thái bị uốn ép quá mức. Theo thời gian, lớp vỏ cách điện dễ bị nứt, ruột dẫn bị đứt ngầm và độ mềm của cáp giảm rõ rệt, khiến độ bền của toàn bộ hệ thống suy giảm nhanh chóng. Vì vậy, trước khi lựa chọn xích dẫn cáp, cần kiểm tra sự tương thích giữa đường kính cáp và bán kính uốn của từng loại xích.

Không cố định đầu cáp đúng kỹ thuật

Nhiều đơn vị chỉ đấu nối cáp vào tủ điện hoặc xe con mà không sử dụng đầu siết cáp chuyên dụng. Khi đó, toàn bộ lực kéo phát sinh trong quá trình vận hành sẽ tác động trực tiếp lên các lõi đồng thay vì được giữ lại bởi lớp vỏ ngoài.

Sau nhiều chu kỳ làm việc, các đầu cos dễ bị lỏng, ruột dẫn bị đứt ngay tại vị trí đấu nối và tín hiệu điều khiển trở nên chập chờn. Việc sử dụng đúng đầu kẹp hoặc khớp siết cáp là giải pháp đơn giản nhưng hiệu quả để bảo vệ các điểm đấu nối khỏi hư hỏng do lực kéo.

Không để dư đủ chiều dài dự phòng cho cáp

Một số đơn vị thi công có xu hướng cắt cáp vừa đủ nhằm tiết kiệm vật tư. Tuy nhiên, khi pa lăng hoặc cầu trục di chuyển đến cuối hành trình, cáp sẽ bị kéo căng liên tục, làm tăng ứng suất lên ruột dẫn và các đầu đấu nối. Về lâu dài, hiện tượng này dễ gây đứt ngầm hoặc gãy cáp ngay tại những vị trí chịu lực lớn.

Đối với hệ máng C, trolley hoặc các hệ thống dẫn cáp động khác, nên bố trí chiều dài dự phòng phù hợp để cáp có thể co giãn tự nhiên trong suốt quá trình vận hành, từ đó nâng cao độ bền và giảm nguy cơ phát sinh sự cố.

Những lỗi thường gặp khi lắp đặt cáp điều khiển

Hướng dẫn bảo trì dây cáp điện điều khiển trên cầu trục

Do đặc thù vận hành liên tục, hệ thống cáp điều khiển trên cầu trục cần được kiểm tra định kỳ thường xuyên hơn so với cáp lắp đặt tĩnh. Với cáp điện tròn trong máng cáp và cáp xích, nên kiểm tra định kỳ tình trạng vỏ bọc bên ngoài để phát hiện sớm các vết nứt, mài mòn do ma sát với thành máng hoặc mắt xích.

Với cáp trên rulo cuốn, cần theo dõi tình trạng cuốn – nhả có đều hay không, phát hiện sớm hiện tượng cáp bị xoắn, chồng lớp bất thường trên trục rulo. Với cáp trên hệ thống trolley treo ray I, cần kiểm tra độ võng giữa các trolley, đảm bảo lực căng phân bố đều trên toàn tuyến, tránh tình trạng một số đoạn cáp bị kéo căng quá mức trong khi các đoạn khác lại chùng.

Ngoài ra, nên lập kế hoạch thay thế định kỳ cáp điều khiển trên các hệ thống dẫn cáp động (rulo cuốn cáp, cáp xích) theo khuyến cáo số chu kỳ uốn của nhà sản xuất. Điều này nên được thực hiện định kỳ thay vì chờ đến khi xảy ra sự cố đứt tín hiệu mới thay thế, nhằm tránh gián đoạn sản xuất và đảm bảo an toàn vận hành cho cầu trục.

Hướng dẫn bảo trì dây cáp điện điều khiển trên cầu trục

Báo giá dây cáp điện điều khiển cầu trục mới nhất

Giá dây cáp điện điều khiển dùng cho cầu trục biến động tùy theo thương hiệu, đặc tính kỹ thuật, số lượng đơn hàng. Ngoài ra, giá còn phụ thuộc vào biến động giá đồng nguyên liệu trên thị trường theo từng thời điểm.

Dưới đây là bảng giá tham khảo dành cho dòng cáp điện điều khiển tròn lõi chịu lực ECHU (Trung Quốc), một trong những dùng cáp điều khiển thông dụng nhất thị trường nước ta hiện nay. Giá chỉ mang tính tham khảo và có thể thay đổi theo thời điểm, số lượng đặt hàng cũng như biến động giá đồng nguyên liệu.

Để nhận báo giá chính xác, phù hợp với hệ thống dẫn cáp cụ thể đang sử dụng trên cầu trục của mình, quý khách nên liên hệ trực tiếp với Tuấn Cầu Trục để được tư vấn và báo giá cập nhật theo thời điểm thực tế.

Báo giá dây cáp điện điều khiển cầu trục

Mua dây cáp điện điều khiển cầu trục chính hãng ở đâu uy tín?

Vì cáp điều khiển dùng cho cầu trục là loại cáp chuyên dụng đòi hỏi độ bền uốn động cao, khách hàng nên lựa chọn đơn vị cung cấp có kinh nghiệm trong lĩnh vực thiết bị cầu trục, hiểu rõ đặc thù kỹ thuật của từng hệ thống dẫn cáp. Một số tiêu chí cần lưu ý khi chọn nhà cung cấp:

• Có đầy đủ chứng nhận nguồn gốc xuất xứ (CO, CQ) và thông số kỹ thuật rõ ràng, bao gồm cả số chu kỳ uốn động nếu có.
• Đội ngũ tư vấn kỹ thuật hiểu rõ về cầu trục và các hệ thống dẫn cáp, có thể tư vấn đúng loại cáp phù hợp với từng ứng dụng cụ thể.
• Có sẵn nhiều chủng loại cáp chuyên dụng cho từng hệ thống, đáp ứng được cả nhu cầu lắp mới lẫn thay thế bảo trì.
• Chính sách bảo hành, đổi trả minh bạch và giá cả cạnh tranh, cập nhật theo thị trường.

Tuancautruc.com là đơn vị chuyên cung cấp thiết bị cầu trục và các loại dây cáp điện điều khiển tròn chuyên dụng cho máng cáp, trolley treo ray I, rulo cuốn cáp và cáp xích. Ngoài sản phẩm chuẩn chất lượng, chúng tôi còn có đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng tư vấn giải pháp phù hợp nhất cho từng công trình, đảm bảo hệ thống cầu trục vận hành ổn định, an toàn và bền bỉ theo thời gian.

Mua dây cáp điện điều khiển cầu trục chính hãng ở đâu

Câu hỏi thường gặp (FAQ) về dây cáp điện điều khiển cầu trục

Dưới đây là những câu hỏi thường gặp nhất mà Tuấn Cầu Trục tổng hợp trong quá trình tư vấn, lắp đặt và bảo trì thực tế dây cáp điều khiển cầu trục. Tôi mong rằng những thông tin này sẽ giúp bạn có thêm cơ sở để lựa chọn và sử dụng dây cáp điều khiển hiệu quả, an toàn và bền bỉ.

Câu 1. Dây cáp điện điều khiển cầu trục có khác gì cáp điện thông thường?

Trả lời:

Có. Dây cáp điện điều khiển cầu trục được thiết kế để làm việc trong điều kiện uốn, kéo và chuyển động liên tục, trong khi cáp điện thông thường chủ yếu dùng cho lắp đặt cố định. Ruột dẫn của cáp điều khiển cầu trục sử dụng nhiều sợi đồng mềm, kết hợp với lớp vỏ có khả năng chịu mài mòn và chịu uốn tốt, giúp hạn chế hiện tượng đứt ngầm trong quá trình vận hành.

Câu 2. Khi nào nên sử dụng cáp điều khiển chống nhiễu?

Trả lời:

Nên sử dụng cáp chống nhiễu khi hệ thống cầu trục có biến tần, encoder, cảm biến tải trọng, cảm biến vị trí hoặc các thiết bị truyền tín hiệu analog như 0-10 V và 4-20 mA. Lớp chống nhiễu giúp giảm ảnh hưởng của sóng điện từ, đảm bảo tín hiệu truyền ổn định và hạn chế lỗi điều khiển.

Câu 3. Cầu trục sử dụng hệ máng C nên chọn loại cáp nào?

Trả lời:

Đối với hệ máng C (Festoon), nên sử dụng cáp điều khiển lõi tròn có độ mềm cao, chịu uốn động tốt và phù hợp với chuyển động co – duỗi liên tục. Nếu cầu trục làm việc với tần suất lớn hoặc trong môi trường khắc nghiệt, nên ưu tiên các dòng cáp chuyên dụng có khả năng chống mài mòn và độ bền cao.

Câu 4. Cáp điều khiển lõi tròn có dùng được cho xích dẫn cáp không?

Trả lời:

Có, nhưng phải là loại cáp chuyên dụng cho xích dẫn cáp (Drag Chain Cable). Loại cáp này được thiết kế với ruột đồng mềm và lớp vỏ có khả năng chịu uốn lặp lại nhiều lần. Không nên sử dụng cáp điều khiển thông thường vì dễ đứt lõi sau thời gian ngắn vận hành.

Câu 5. Bao nhiêu lõi cáp là đủ cho hệ thống cầu trục?

Trả lời:

Không có quy chuẩn cố định vì số lõi phụ thuộc vào sơ đồ điều khiển của từng hệ thống.

• Cầu trục điều khiển đơn giản thường sử dụng cáp từ 2 đến 7 lõi.
• Hệ thống tích hợp biến tần, cảm biến, giới hạn hành trình hoặc điều khiển từ xa có thể sử dụng cáp từ 10 đến hơn 40 lõi.

Khi lựa chọn, nên dự phòng một số lõi để thuận tiện cho việc nâng cấp thiết bị sau này.

Câu 6. Có thể sử dụng cáp điều khiển thông thường để thay thế cáp cầu trục không?

Trả lời:

Không nên. Cáp điều khiển thông thường chỉ phù hợp với lắp đặt tĩnh và không được thiết kế để chịu uốn liên tục. Nếu sử dụng cho hệ máng C, xích dẫn cáp hoặc rulo cuốn, cáp dễ bị đứt ngầm ruột dẫn, gây mất tín hiệu điều khiển và phát sinh chi phí sửa chữa.

Câu 7. Bao lâu nên kiểm tra hoặc thay thế dây cáp điều khiển?

Không có thời gian thay thế cố định vì độ bền cáp phụ thuộc vào tần suất sử dụng, tải trọng và môi trường làm việc. Tuy nhiên, nên kiểm tra định kỳ trong quá trình bảo dưỡng cầu trục, đặc biệt tại các vị trí thường xuyên uốn hoặc chịu lực kéo. Nếu phát hiện lớp vỏ nứt, cáp bị cứng, mất tín hiệu hoặc đứt ngầm ruột dẫn thì cần thay thế ngay để đảm bảo an toàn.

Câu 8. Làm sao nhận biết cáp điều khiển bị đứt ngầm?

Trả lời:

Một số dấu hiệu thường gặp gồm:

• Pa lăng hoặc cầu trục hoạt động lúc được lúc không.
• Tín hiệu điều khiển bị mất ngắt quãng khi xe con di chuyển.
• Biến tần hoặc tủ điều khiển báo lỗi không rõ nguyên nhân.
• Đo thông mạch phát hiện một hoặc nhiều lõi bị đứt mặc dù vỏ cáp vẫn còn nguyên.

Đây là hiện tượng khá phổ biến ở các hệ thống sử dụng sai chủng loại cáp hoặc cáp đã làm việc quá thời gian sử dụng theo thiết kế.

Kết luận

Một hệ thống cầu trục hoạt động bền bỉ luôn bắt đầu từ chọn đúng từ những linh kiện, vật tư nhỏ nhất. Đầu tư vào dây cáp điều khiển cầu trục chất lượng sẽ giúp hạn chế sự cố đứt ngầm, mất tín hiệu điều khiển và giảm thời gian dừng máy trong quá trình sản xuất. Với 17 năm kinh nghiệm trong ngành nâng hạ, Tuấn Cầu Trục tự tin mang đến giải pháp cáp điều khiển phù hợp với từng điều kiện vận hành, giúp doanh nghiệp tối ưu hiệu quả đầu tư lâu dài. Mọi thông tin chi tiết về sản phẩm và giải pháp kỹ thuật nâng hạ, Quý khách hàng vui lòng liên hệ:
