Cụm Phanh Sungdo Hàn Quốc – Giải Pháp Phanh Nâng Hạ An Toàn

Cụm phanh Sungdo Hàn Quốc là bộ phận quan trọng trong hệ thống nâng hạ của pa lăng cầu trục, giúp giữ tải ổn định và kiểm soát quá trình dừng động cơ khi vận hành. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn cụm phanh phù hợp sẽ giúp doanh nghiệp duy trì hiệu quả làm việc của thiết bị và thuận tiện hơn trong quá trình bảo dưỡng, thay thế linh kiện.  Mời bạn đọc tìm hiểu chi tiết với Tuấn Cầu Trục qua bài viết dưới đây!

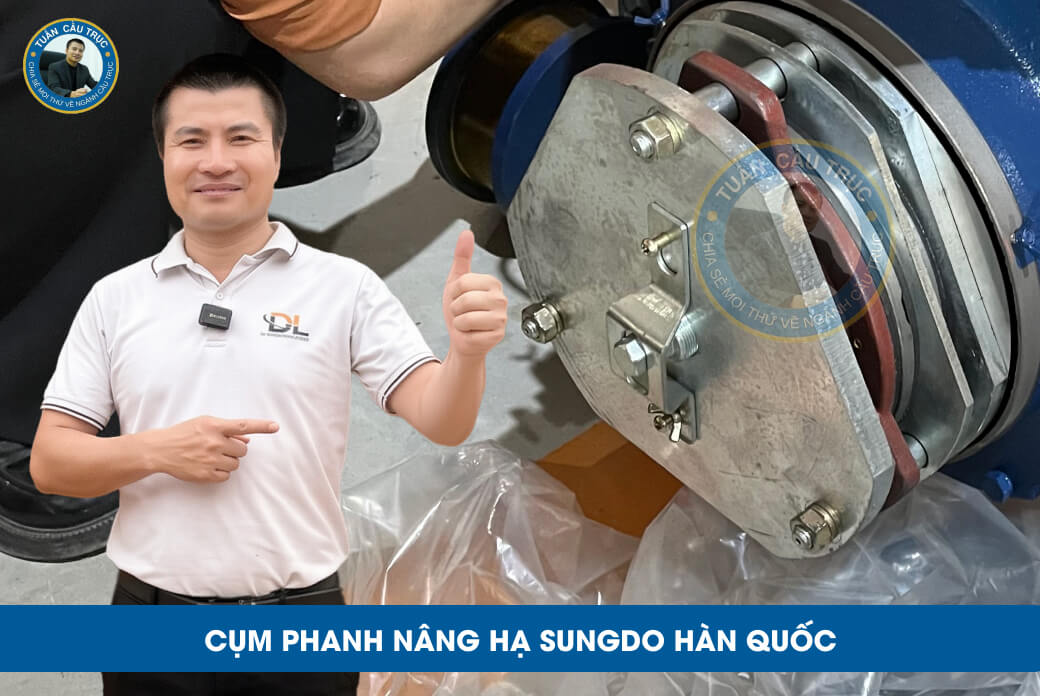

Cụm phanh Sungdo Hàn Quốc là gì?

Cụm phanh Sungdo Hàn Quốc là một trong những bộ phận quan trọng của pa lăng cầu trục, có chức năng kiểm soát trạng thái dừng và giữ tải trong suốt quá trình nâng hạ. Thiết bị được thiết kế theo nguyên lý phanh điện từ thường đóng, phối hợp giữa lực ép của lò xo và lực hút điện từ để khóa hoặc giải phóng trục động cơ.

Khái niệm cụm phanh nâng hạ Sungdo Hàn Quốc

Trong phạm vi bài viết, Tuấn Cầu Trục sẽ chuyên về cụm phanh Sungdo Hàn Quốc hay còn gọi là cụm phanh nâng hạ, là cơ cấu phanh điện từ thường đóng được lắp trực tiếp trên động cơ nâng hạ. Khi động cơ không được cấp điện, lò xo tạo lực ép để khóa trục động cơ, giữ tải ở trạng thái đứng yên. Khi nhận lệnh điều khiển, cuộn hút sinh ra lực từ để kéo đĩa Moving Core, giải phóng lực ép và cho phép động cơ quay thực hiện thao tác nâng hoặc hạ.

Đối với pa lăng 1 cấp tốc độ, cụm phanh được thiết kế tương ứng với cơ cấu vận hành một tốc độ. Trong khi đó, pa lăng 2 cấp tốc độ sử dụng cụm phanh được chia thành hai cơ cấu riêng cho 2 cấp tốc độ nhanh và 2 cấp tốc độ chậm, đáp ứng yêu cầu điều khiển ở từng chế độ làm việc. Thiết bị thường phù hợp với các ngành cần đặt chính xác vị trí vật.

Vai trò của cụm phanh trong hệ thống nâng hạ

Trong hệ thống pa lăng cầu trục, cụm phanh không chỉ thực hiện chức năng đóng và nhả phanh mà còn phối hợp với động cơ nâng hạ để kiểm soát quá trình vận hành. Khi cụm phanh hoạt động đúng thông số kỹ thuật, thiết bị có thể duy trì trạng thái giữ tải và hỗ trợ quá trình nâng hạ diễn ra ổn định.

Vai trò của cụm phanh Sungdo Hàn Quốc gồm:

• Giữ tải đứng yên khi động cơ ngừng hoạt động hoặc mất nguồn điện.
• Khóa trục động cơ bằng lực ép của lò xo khi không cấp điện.
• Giải phóng trục động cơ khi cuộn hút được cấp điện để thực hiện nâng hoặc hạ tải.
• Hỗ trợ dừng tải theo lệnh điều khiển của người vận hành.
• Phối hợp với động cơ và hộp giảm tốc trong quá trình truyền động nâng hạ.
• Góp phần duy trì sự ổn định của hệ thống pa lăng trong quá trình làm việc.

Cụm phanh Sungdo Hàn Quốc là bộ phận cần được kiểm tra định kỳ vì làm việc liên tục trong mỗi chu kỳ nâng hạ. Khi các chi tiết như đĩa phanh, cuộn hút, lò xo hoặc đĩa Moving Core bị mòn, lực phanh có thể thay đổi, ảnh hưởng đến khả năng giữ tải và quá trình vận hành của pa lăng.

Do đó, Tuấn Cầu Trục luôn khuyến nghị người dùng lựa chọn đúng cụm phanh theo tải trọng, đúng dòng 1 cấp tốc độ hoặc 2 cấp tốc độ phù hợp với hàng hóa và nhu cầu sử dụng của mình. Đồng thời, thay thế các linh kiện của cụm phanh đúng quy cách sẽ giúp hệ thống nâng hạ duy trì trạng thái làm việc ổn định và thuận tiện hơn trong quá trình bảo dưỡng.

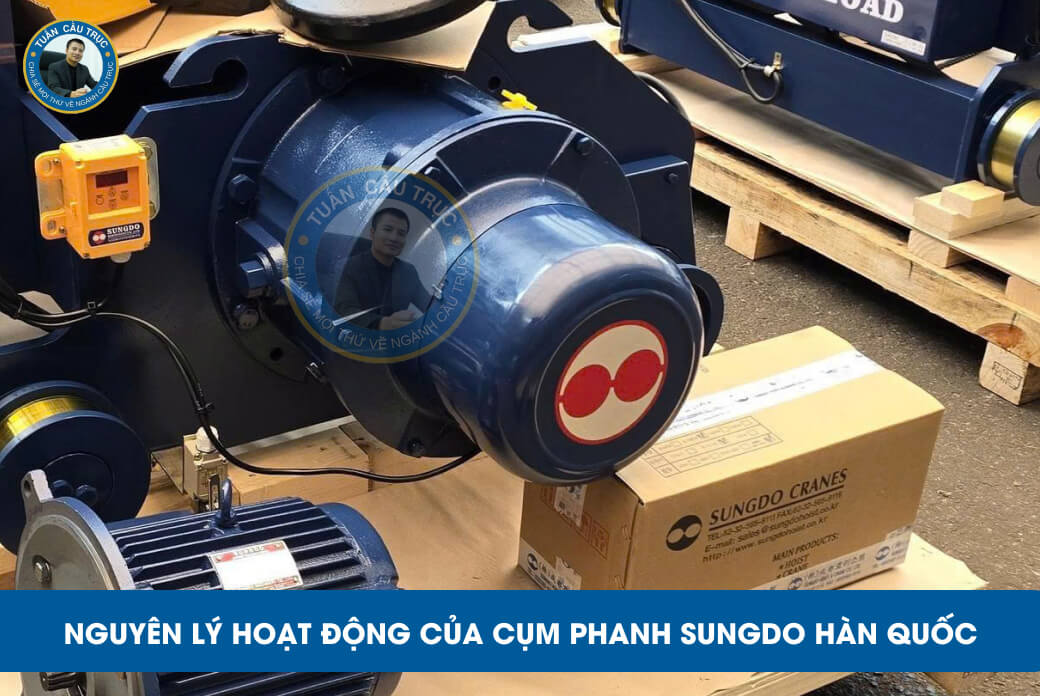

Nguyên lý hoạt động của cụm phanh Sungdo Hàn Quốc

Cụm phanh Sungdo Hàn Quốc hoạt động theo nguyên lý phanh điện từ thường đóng, sử dụng đồng thời lực ép của lò xo và lực hút điện từ để điều khiển trạng thái đóng hoặc nhả phanh. Trong suốt quá trình vận hành pa lăng, cụm phanh luôn chuyển đổi giữa hai trạng thái là không cấp điện và cấp điện, giúp kiểm soát chuyển động của động cơ nâng hạ.

Trạng thái không cấp điện

Ở trạng thái không cấp điện, cuộn hút không tạo ra từ trường nên không tác động lên cụm phanh. Lúc này, lò xo sẽ tạo lực ép lên các đĩa phanh, làm các bề mặt ma sát ép chặt vào nhau và khóa cứng trục động cơ.

Khi trục động cơ được giữ cố định, động cơ không thể quay, đồng thời tải nâng cũng được giữ nguyên tại vị trí hiện tại. Đây là trạng thái mặc định của cụm phanh, được duy trì khi pa lăng dừng hoạt động hoặc nguồn điện bị ngắt.

Trạng thái cấp điện

Khi người vận hành thực hiện lệnh nâng hoặc hạ, dòng điện được cấp vào cuộn hút phanh. Cuộn hút sinh ra lực từ, kéo đĩa Moving Core dịch chuyển về phía cuộn hút và làm giảm lực ép của lò xo lên các đĩa phanh.

Sau khi lực ép được giải phóng, trục động cơ có thể quay để truyền động đến hộp giảm tốc và cơ cấu nâng hạ. Khi kết thúc thao tác hoặc nguồn điện bị ngắt, cuộn hút dừng hoạt động, lò xo tiếp tục tạo lực ép lên cụm đĩa phanh và đưa cụm phanh trở về trạng thái đóng ban đầu.

Tuấn Cầu Trục nhận định rằng nguyên lý làm việc của cụm phanh Sungdo khá đơn giản nhưng đòi hỏi các chi tiết như cuộn hút, lò xo, đĩa Moving Core và các đĩa phanh phải hoạt động đồng bộ. Chỉ cần một bộ phận bị mòn hoặc sai thông số, khả năng đóng hoặc nhả phanh có thể bị ảnh hưởng, vì vậy Tuấn Cầu Trục khuyến nghị doanh nghiệp nên kiểm tra định kỳ để kịp thời phát hiện và thay thế linh kiện phù hợp.

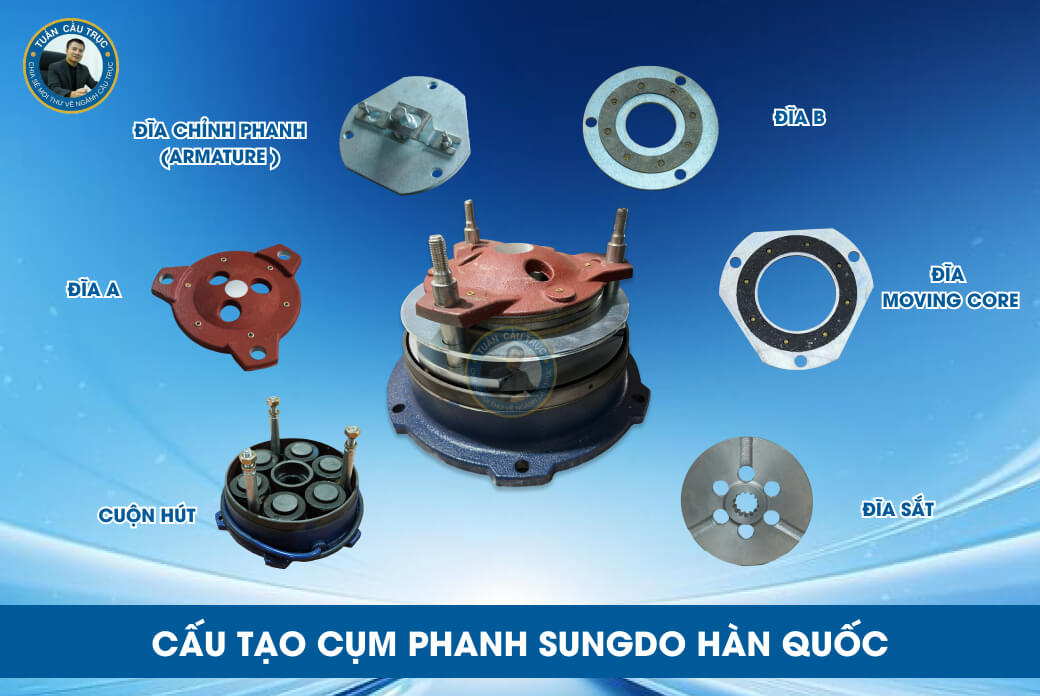

Cấu tạo cụm phanh Sungdo Hàn Quốc

Cụm phanh Sungdo Hàn Quốc gồm nhiều chi tiết cơ khí và điện từ được lắp ráp thành một cơ cấu hoàn chỉnh, đảm nhiệm chức năng đóng và nhả phanh trong quá trình nâng hạ. Mỗi bộ phận đều có vai trò riêng nhưng hoạt động đồng bộ để tạo lực phanh, giữ tải và giải phóng trục động cơ khi có lệnh điều khiển.

Cấu tạo cụm phanh Sungdo 1 cấp tốc độ

Cụm phanh Sungdo 1 cấp tốc độ được sử dụng trên các dòng pa lăng chỉ có một tốc độ vận hành, không phân chế độ nhanh và chậm. Cụm phanh được lắp trực tiếp trên động cơ nâng hạ, phối hợp với hộp giảm tốc để giữ tải khi dừng và giải phóng trục động cơ khi động cơ hoạt động. Với dòng 1 tấn thì cụm phanh Sungdo có kết cấu đơn giản hơn so với dòng trên 2 tấn. Với dòng 1 tấn thì không có đĩa phanh B trong cơ cấu cụm phanh Sungdo. Dưới đây,Tuấn Cầu Trục sẽ đi chi tiết cấu tạo của cụm phanh Sungdo Hàn Quốc dòng 2 tấn trở lên gồm các bộ phận sau:

Đĩa phanh A

Đĩa phanh A là một trong những bề mặt ma sát chính của cụm phanh. Khi cụm phanh đóng, đĩa phanh A kết hợp với các đĩa còn lại để tạo lực ma sát, giúp khóa trục động cơ và giữ tải ở vị trí cố định.

Cuộn hút phanh

Cuộn hút phanh là bộ phận tạo lực từ khi được cấp điện. Lực hút điện từ sẽ kéo đĩa Moving Core dịch chuyển, làm giảm lực ép của lò xo và đưa cụm phanh từ trạng thái đóng sang trạng thái nhả.

Đĩa phanh B

Đĩa phanh B hay là đĩa 2 mặt phíp làm việc đồng thời với đĩa phanh A để tạo lực ma sát trong quá trình phanh. Chi tiết này chịu tác động trực tiếp của lực ép từ lò xo nên cần đảm bảo độ phẳng và độ dày theo tiêu chuẩn kỹ thuật.

Đĩa sắt

Đĩa sắt có nhiệm vụ truyền lực ép giữa các chi tiết trong cụm phanh, đồng thời giúp phân bố lực đều lên các bề mặt ma sát. Đây là chi tiết góp phần duy trì sự ổn định khi cụm phanh hoạt động liên tục.

Đĩa Moving Core

Đĩa Moving Core là bộ phận chuyển động của cụm phanh. Khi cuộn hút được cấp điện, đĩa sẽ dịch chuyển theo lực từ để giải phóng lực ép của lò xo. Khi ngắt điện, chi tiết này trở về vị trí ban đầu dưới tác động của lò xo.

Đĩa chỉnh phanh

Đĩa chỉnh phanh được sử dụng để điều chỉnh khe hở làm việc và lực ép của cụm phanh. Việc căn chỉnh đúng thông số giúp cụm phanh đóng, nhả ổn định và hạn chế hiện tượng mòn không đều giữa các đĩa phanh.

Tấm cách từ

Tấm cách từ được bố trí giữa các chi tiết điện từ nhằm hạn chế ảnh hưởng của từ trường và hỗ trợ quá trình hút, nhả của cuộn hút diễn ra ổn định hơn.

Lò xo

Lò xo tạo lực ép lên toàn bộ cụm đĩa phanh khi không cấp điện. Đây là bộ phận quyết định khả năng khóa trục động cơ và giữ tải của cụm phanh.

Trục phanh

Trục phanh là chi tiết liên kết trực tiếp với động cơ nâng hạ, truyền chuyển động giữa động cơ và cụm phanh. Độ đồng tâm và độ chính xác của trục phanh ảnh hưởng trực tiếp đến khả năng làm việc của toàn bộ cơ cấu.

Cấu tạo cụm phanh Sungdo 2 cấp tốc độ

Cụm phanh Sungdo 2 cấp tốc độ được sử dụng trên các dòng pa lăng có hai chế độ vận hành, gồm 2 cấp tốc độ nhanh và 2 cấp tốc độ chậm. So với cụm phanh 1 cấp tốc độ, phần lớn các chi tiết vẫn giữ nguyên về chức năng và nguyên lý hoạt động. Sự khác biệt chủ yếu nằm ở một số bộ phận được thiết kế riêng cho từng chế độ vận hành.

2 cấp tốc độ nhanh

Cơ cấu 2 cấp tốc độ nhanh có cấu tạo tương tự cụm phanh 1 cấp tốc độ, gồm cuộn hút phanh, đĩa phanh B, đĩa sắt, đĩa Moving Core, đĩa chỉnh phanh, lò xo và trục phanh.

Điểm khác biệt nằm ở đĩa phanh C, đây là chi tiết thay thế cho đĩa phanh A trong cụm phanh 1 cấp tốc độ. Đĩa phanh C được thiết kế phù hợp với cơ cấu vận hành của pa lăng 2 cấp tốc độ, tạo bề mặt ma sát khi cụm phanh đóng và phối hợp với các chi tiết còn lại để khóa trục động cơ. Hình dạng và kết cấu của đĩa phanh C được tính toán phù hợp với chế độ vận hành nhanh, giúp cụm phanh đóng và nhả theo đúng yêu cầu của hệ thống.

2 cấp tốc độ chậm

Cơ cấu 2 cấp tốc độ chậm có các bộ phận gồm cuộn hút phanh, lò xo, đĩa Moving Core, tấm cách từ, đĩa sắt và đĩa phanh A. Chức năng của các chi tiết này tương tự như trên cụm phanh 1 cấp tốc độ, vì vậy nguyên lý đóng và nhả phanh không thay đổi.

Điểm khác biệt của cơ cấu này là sử dụng trục hướng phanh qua bộ lai. Trục hướng phanh có nhiệm vụ định hướng chuyển động của các chi tiết trong quá trình hút và nhả, giúp cơ cấu 2 cấp tốc độ chậm vận hành ổn định và đồng bộ với chế độ điều khiển của pa lăng. Theo kinh nghiệm của Tuấn Cầu Trục, khi kiểm tra hoặc thay thế cụm phanh 2 cấp tốc độ, cần xác định đúng cơ cấu 2 cấp tốc độ nhanh hoặc 2 cấp tốc độ chậm để lựa chọn linh kiện tương thích với từng model pa lăng Sungdo.

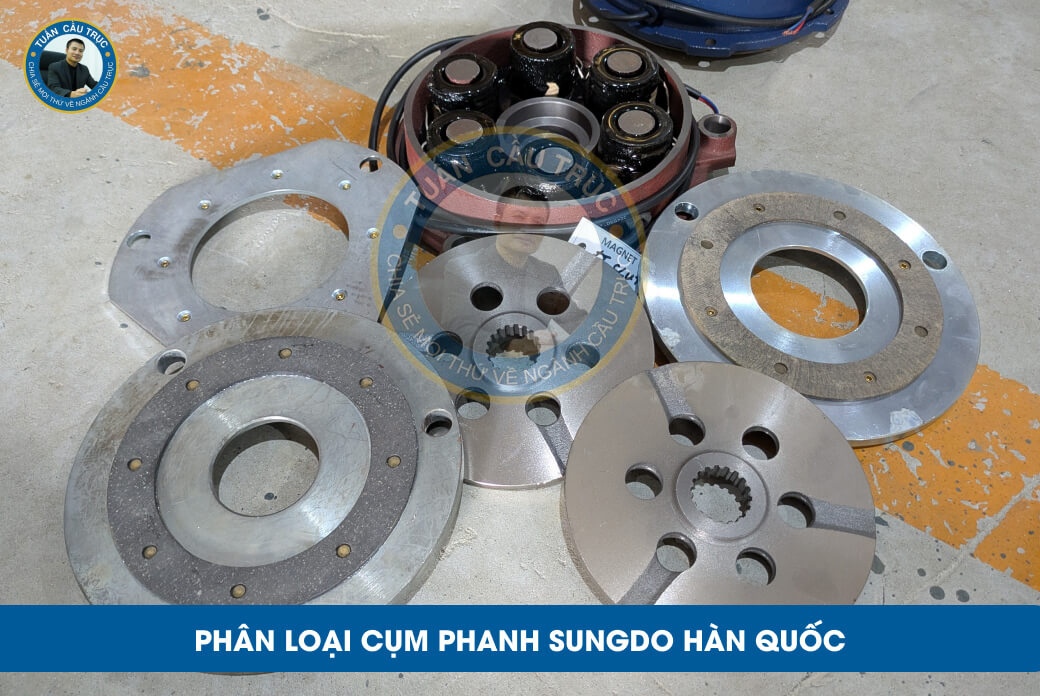

Phân loại cụm phanh Sungdo Hàn Quốc

Cụm phanh Sungdo Hàn Quốc được sản xuất với nhiều phiên bản khác nhau nhằm đáp ứng yêu cầu của từng hệ thống pa lăng và điều kiện làm việc thực tế. Việc phân loại theo tải trọng, cấp tốc độ và môi trường sử dụng giúp doanh nghiệp lựa chọn đúng cụm phanh, đảm bảo khả năng lắp đặt đồng bộ với thiết bị.

Phân loại theo tải trọng

Tải trọng của pa lăng là yếu tố quan trọng khi lựa chọn cụm phanh. Mỗi mức tải sẽ sử dụng cụm phanh có kích thước, lực phanh và kết cấu phù hợp để đáp ứng yêu cầu vận hành.

• Cụm phanh Sungdo 1 tấn: Đây là dòng cụm phanh có kết cấu nhỏ gọn, được sử dụng trên pa lăng nâng hạ tải nhẹ. Các chi tiết được thiết kế phù hợp với mô-men phanh của thiết bị, thuận tiện cho quá trình lắp đặt, bảo dưỡng và thay thế linh kiện.

• Cụm phanh Sungdo từ 2 tấn đến 30 tấn: Đối với các dòng pa lăng từ 2 tấn đến 30 tấn, cụm phanh được tăng cường về kích thước và lực phanh để đáp ứng tải trọng lớn hơn. Mặc dù nguyên lý hoạt động vẫn giống nhau, kích thước của cuộn hút, đĩa phanh, lò xo, trục phanh và các chi tiết liên quan sẽ thay đổi theo từng model và tải trọng của pa lăng.

Phân loại theo cấp tốc độ

Bên cạnh tải trọng, cụm phanh Sungdo còn được phân loại theo cấp tốc độ của pa lăng nhằm đáp ứng yêu cầu vận hành của từng thiết bị.

• Cụm phanh 1 cấp tốc độ: Được sử dụng trên các dòng pa lăng chỉ có một tốc độ nâng hạ, không phân chế độ nhanh và chậm. Cụm phanh có một cơ cấu phanh, thực hiện chức năng giữ tải và giải phóng trục động cơ trong suốt quá trình vận hành.

• Cụm phanh 2 cấp tốc độ: Được sử dụng trên các dòng pa lăng có hai chế độ vận hành, gồm 2 cấp tốc độ nhanh và 2 cấp tốc độ chậm. Cụm phanh được thiết kế với hai cơ cấu tương ứng để đáp ứng đặc điểm làm việc của từng chế độ, góp phần duy trì khả năng điều khiển và dừng tải theo yêu cầu. Với những ngành nghề cần độ chính xác cao thì Tuấn Cầu Trục khuyến nghị nên ưu tiên sử dụng cụm phanh 2 cấp tốc độ.

Phân loại theo môi trường làm việc

Ngoài tải trọng và cấp tốc độ, cụm phanh Sungdo cũng được lựa chọn dựa trên điều kiện làm việc của nhà máy để phù hợp với môi trường vận hành thực tế.

• Môi trường công nghiệp thông thường: Áp dụng cho các nhà xưởng cơ khí, sản xuất, lắp ráp và kho bãi có điều kiện làm việc ổn định, ít chịu tác động của nhiệt độ hoặc hóa chất.

• Môi trường chịu nhiệt: Sử dụng trong các khu vực có nhiệt độ làm việc cao như nhà máy thép, lò nung hoặc xưởng đúc. Các chi tiết của cụm phanh cần có khả năng làm việc ổn định trong điều kiện nhiệt độ lớn.

• Môi trường chống cháy nổ: Được lựa chọn cho các khu vực có yêu cầu kiểm soát nguy cơ phát sinh tia lửa điện hoặc hơi khí dễ cháy. Khi sử dụng trong môi trường này, cụm phanh cần đáp ứng các tiêu chuẩn kỹ thuật của toàn bộ hệ thống pa lăng.

• Nhà máy luyện kim: Đây là môi trường có cường độ làm việc lớn, nhiệt độ cao và bụi kim loại nhiều. Cụm phanh cần được kiểm tra và bảo dưỡng định kỳ để duy trì khả năng vận hành ổn định.

• Cảng biển: Trong môi trường ven biển, hơi muối và độ ẩm có thể ảnh hưởng đến các chi tiết kim loại của cụm phanh. Do đó, doanh nghiệp nên lựa chọn vật liệu phù hợp và thực hiện bảo dưỡng thường xuyên để hạn chế hiện tượng ăn mòn.

Bằng kinh nghiệm trên 17 năm trong ngành cầu trục, Tuấn Cầu Trục khuyến nghị rằng khi lựa chọn cụm phanh Sungdo Hàn Quốc, doanh nghiệp không nên chỉ dựa vào tải trọng của pa lăng mà cần đối chiếu thêm cấp tốc độ, model thiết bị và môi trường làm việc. Việc lựa chọn đúng ngay từ đầu sẽ giúp quá trình lắp đặt thuận lợi hơn và đảm bảo các chi tiết trong cụm phanh hoạt động đồng bộ với hệ thống nâng hạ.

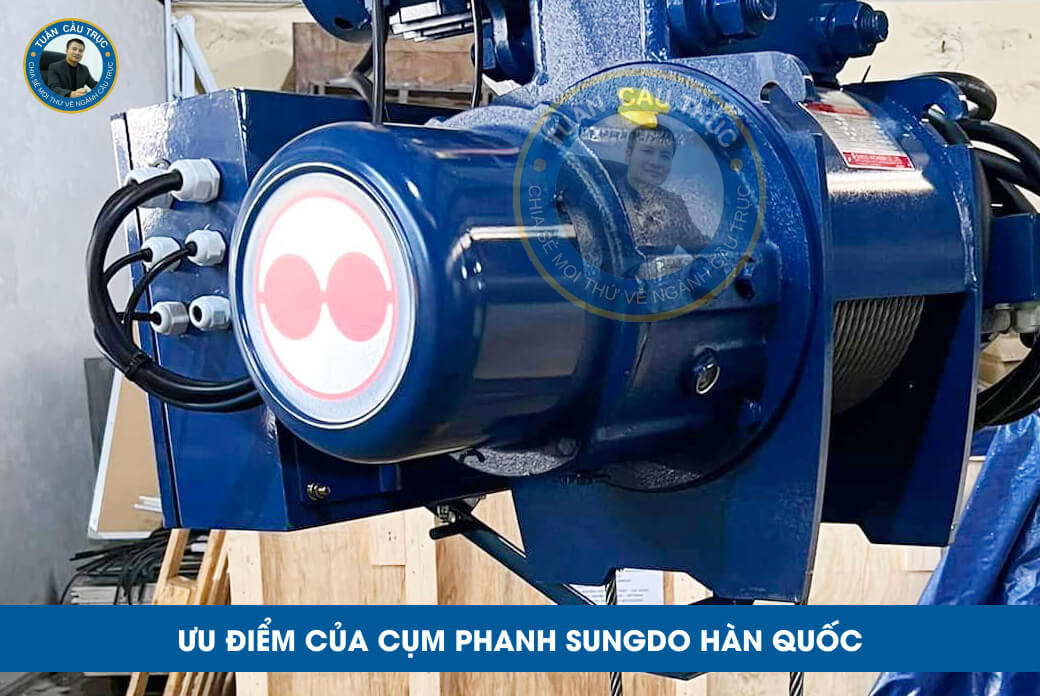

Ưu điểm của cụm phanh Sungdo Hàn Quốc

Cụm phanh Sungdo Hàn Quốc được ứng dụng trên nhiều dòng pa lăng nhờ kết cấu đồng bộ giữa các chi tiết cơ khí và điện từ. Thiết bị hoạt động theo nguyên lý phanh điện từ thường đóng, hỗ trợ quá trình nâng hạ diễn ra ổn định và thuận tiện trong công tác kiểm tra, bảo dưỡng cũng như thay thế linh kiện khi cần thiết.

Giữ tải khi ngắt nguồn điện

Cụm phanh Sungdo được thiết kế theo nguyên lý thường đóng nên khi nguồn điện bị ngắt, lò xo sẽ tạo lực ép lên các đĩa phanh để khóa trục động cơ. Cơ cấu này giúp tải được giữ tại vị trí đang nâng cho đến khi hệ thống tiếp tục nhận lệnh vận hành.

Nhờ hoạt động bằng cơ cấu cơ khí kết hợp điện từ, cụm phanh có thể chuyển đổi trạng thái đóng và nhả phanh theo đúng nguyên lý thiết kế của pa lăng.

Đóng và nhả phanh ổn định

Trong quá trình vận hành, cuộn hút tạo lực từ để tác động lên đĩa Moving Core, giúp giải phóng lực ép của lò xo và mở cụm phanh. Khi ngắt điện, lực ép được khôi phục và cụm phanh trở về trạng thái đóng.

Sự phối hợp giữa cuộn hút, lò xo, đĩa Moving Core và các đĩa phanh giúp cơ cấu hoạt động đồng bộ với động cơ nâng hạ ở cả dòng 1 cấp tốc độ và 2 cấp tốc độ.

Kết cấu chắc chắn, độ bền sử dụng cao

Các chi tiết như đĩa phanh, đĩa sắt, trục phanh và đĩa Moving Core được gia công theo kích thước phù hợp với từng model pa lăng Sungdo. Khi lắp đặt và bảo dưỡng đúng kỹ thuật, cụm phanh có thể duy trì khả năng làm việc ổn định trong thời gian dài.

Ngoài ra, từng linh kiện đều có thể kiểm tra mức độ mài mòn để chủ động lên kế hoạch bảo dưỡng hoặc thay thế khi cần.

Thuận tiện khi thay thế và bảo dưỡng

Cụm phanh Sungdo được thiết kế theo từng cụm chi tiết riêng biệt, vì vậy nhiều linh kiện như cuộn hút, đĩa phanh A, đĩa phanh B, đĩa phanh C, đĩa Moving Core, lò xo hay đĩa chỉnh phanh có thể thay thế độc lập khi phát sinh hư hỏng.

Điều này giúp việc kiểm tra, tháo lắp và bảo dưỡng diễn ra thuận tiện hơn, đồng thời hạn chế việc phải thay mới toàn bộ cụm phanh nếu chỉ một số chi tiết bị mòn.

Phù hợp với nhiều dòng pa lăng Sungdo

Cụm phanh Sungdo được sản xuất cho nhiều model pa lăng với tải trọng từ 1 tấn đến 30 tấn, đáp ứng cả dòng 1 cấp tốc độ và 2 cấp tốc độ. Mỗi model sẽ có kích thước và thông số riêng để phù hợp với động cơ nâng hạ tương ứng.

Theo kinh nghiệm của Tuấn Cầu Trục, trước khi thay thế cụm phanh hoặc từng linh kiện, doanh nghiệp nên đối chiếu model pa lăng, tải trọng và cấp tốc độ để lựa chọn đúng chủng loại, giúp quá trình lắp đặt diễn ra thuận lợi và các chi tiết làm việc đồng bộ với hệ thống.

Giá bán của cụm phanh Sungdo Hàn Quốc

Giá cụm phanh Sungdo Hàn Quốc phụ thuộc vào nhiều yếu tố như tải trọng pa lăng, cấp tốc độ, cấu tạo của cụm phanh và model thiết bị. Ngoài ra, giá bán cũng có thể thay đổi theo thời điểm nhập hàng, tình trạng sẵn kho và yêu cầu thay thế nguyên cụm hoặc từng linh kiện riêng lẻ. Vì vậy, Tuấn Cầu Trục khuyến nghị doanh nghiệp nên đối chiếu đúng thông số kỹ thuật trước khi lựa chọn để đảm bảo phù hợp với pa lăng đang sử dụng.

Các yếu tố ảnh hưởng đến giá bán cụm phanh Sungdo Hàn Quốc

Giá bán của cụm phanh Sungdo Hàn Quốc thường được quyết định bởi các yếu tố sau:

• Tải trọng pa lăng: Tải trọng càng lớn thì kích thước cụm phanh, lực phanh và số lượng chi tiết cũng tăng theo, dẫn đến mức giá cao hơn.
• Cấp tốc độ: Cụm phanh 1 cấp tốc độ và 2 cấp tốc độ có sự khác nhau về cấu tạo. Trong đó, 2 cấp tốc độ nhanh và 2 cấp tốc độ chậm sử dụng một số chi tiết riêng nên giá bán thường khác dòng 1 cấp tốc độ.
• Model pa lăng Sungdo: Mỗi model có kích thước và thông số kỹ thuật riêng, vì vậy không phải các cụm phanh đều có thể thay thế lẫn nhau.
• Tình trạng thay thế: Giá nguyên bộ sẽ khác với trường hợp chỉ thay cuộn hút, đĩa phanh, lò xo hoặc các linh kiện riêng.
• Thời điểm mua hàng: Giá có thể thay đổi theo từng đợt nhập hàng và nguồn cung linh kiện.

Cập nhật bảng giá cụm phanh Sungdo Hàn Quốc (tham khảo)

Bảng dưới đây tổng hợp mức giá tham khảo của cụm phanh Sungdo theo từng tải trọng. Đối với 2 cấp tốc độ nhanh và 2 cấp tốc độ chậm, giá thường cao hơn do có sự khác biệt về cấu tạo và một số chi tiết chuyên dụng.

STT	Tải trọng nâng	1 cấp tốc độ	2 cấp tốc độ nhanh	2 cấp tốc độ chậm
1	1 tấn	8.120.000 – 8.500.000	8.800.000 – 9.300.000	8.650.000 – 9.100.000
2	2 tấn	10.360.000 – 10.900.000	11.100.000 – 11.700.000	10.950.000 – 11.500.000
3	3 tấn	11.200.000 – 11.800.000	12.000.000 – 12.600.000	11.800.000 – 12.400.000
4	5 tấn	13.860.000 – 14.500.000	14.800.000 – 15.500.000	14.600.000 – 15.300.000
5	7.5 tấn	14.280.000 – 15.000.000	15.300.000 – 16.000.000	15.100.000 – 15.800.000
6	10 tấn	17.920.000 – 18.800.000	19.200.000 – 20.200.000	19.000.000 – 19.900.000
7	15 tấn	28.560.000 – 29.500.000	30.200.000 – 31.500.000	29.900.000 – 31.200.000
8	20 tấn	28.560.000 – 29.500.000	30.500.000 – 31.800.000	30.200.000 – 31.500.000
9	30 tấn	28.560.000 – 30.000.000	31.000.000 – 32.500.000	30.800.000 – 32.000.000

Lưu ý: Bảng giá trên chỉ mang tính tham khảo. Mức giá thực tế có thể thay đổi theo model pa lăng, cấp tốc độ, thời điểm nhập hàng và cấu hình cụm phanh.

Nếu doanh nghiệp chưa xác định được cụm phanh Sungdo Hàn Quốc phù hợp với pa lăng đang sử dụng, Tuấn Cầu Trục sẽ hỗ trợ đối chiếu model, tải trọng và cấp tốc độ để lựa chọn đúng sản phẩm. Đội ngũ kỹ thuật cũng hỗ trợ tư vấn thay thế nguyên cụm hoặc từng linh kiện như cuộn hút, đĩa phanh, đĩa Moving Core, lò xo và các phụ kiện liên quan, giúp quá trình lắp đặt diễn ra thuận lợi và phù hợp với cấu hình của thiết bị.

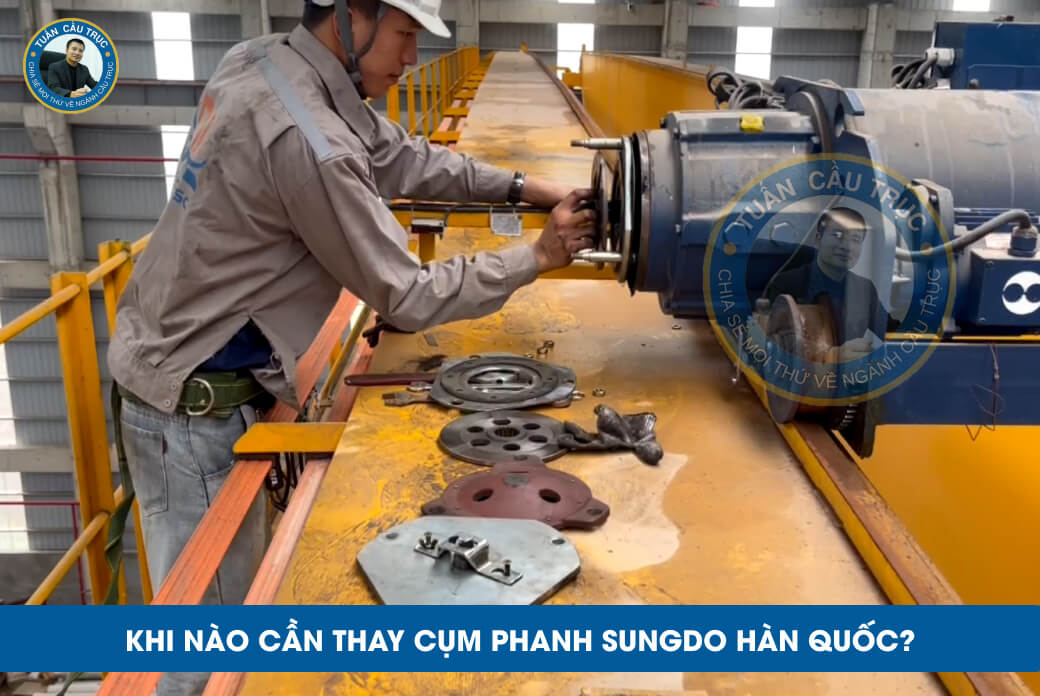

Khi nào cần thay cụm phanh Sungdo Hàn Quốc?

Trong quá trình vận hành pa lăng, cụm phanh là bộ phận làm việc liên tục ở mỗi chu kỳ nâng và hạ tải. Sau một thời gian sử dụng, một số chi tiết có thể bị mài mòn hoặc giảm khả năng làm việc, ảnh hưởng đến hoạt động của toàn bộ cơ cấu nâng hạ. Việc nhận biết sớm các dấu hiệu dưới đây sẽ giúp doanh nghiệp chủ động kiểm tra và thay thế cụm phanh hoặc từng linh kiện phù hợp.

Phanh bị trượt tải

Trượt tải là hiện tượng tải nâng không giữ được đúng vị trí sau khi người vận hành dừng thao tác nâng hoặc hạ. Dấu hiệu này thường xuất hiện khi lực ma sát của cụm phanh không còn đáp ứng yêu cầu làm việc.

Nguyên nhân có thể đến từ đĩa phanh bị mòn, lò xo giảm lực ép hoặc khe hở cụm phanh chưa được điều chỉnh đúng thông số. Khi phát hiện hiện tượng này, nên kiểm tra toàn bộ cụm phanh để xác định chi tiết cần thay thế hoặc căn chỉnh.

Cuộn hút không nhả phanh

Cuộn hút là bộ phận tạo lực từ để mở cụm phanh khi động cơ hoạt động. Nếu cuộn hút không hoạt động hoặc lực từ không đủ, đĩa Moving Core sẽ không dịch chuyển, khiến cụm phanh vẫn giữ trạng thái đóng dù đã cấp điện.

Tình trạng này có thể xuất phát từ cuộn hút hư hỏng, nguồn điện cấp không ổn định hoặc bề mặt tiếp xúc của các chi tiết điện từ bị ảnh hưởng. Việc kiểm tra điện áp cấp và tình trạng cuộn hút nên được thực hiện trước khi quyết định thay mới.

Đĩa phanh mòn vượt giới hạn

Đĩa phanh là chi tiết ma sát nên sẽ mòn dần theo thời gian sử dụng. Khi bề mặt ma sát bị mòn nhiều, xuất hiện vết cháy, nứt hoặc độ dày không còn đạt thông số kỹ thuật, khả năng giữ tải của cụm phanh sẽ bị ảnh hưởng.

Đối với cụm phanh Sungdo, doanh nghiệp nên kiểm tra định kỳ các đĩa phanh A, đĩa phanh B hoặc đĩa phanh C (đối với 2 cấp tốc độ nhanh) để kịp thời thay thế khi cần thiết.

Lò xo yếu hoặc gãy

Lò xo là bộ phận tạo lực ép để cụm phanh duy trì trạng thái đóng khi không cấp điện. Sau thời gian dài làm việc, lò xo có thể bị giảm độ đàn hồi, biến dạng hoặc gãy, làm lực ép không còn đồng đều.

Khi lò xo xuất hiện dấu hiệu hư hỏng, doanh nghiệp nên thay thế đúng chủng loại và thông số kỹ thuật để cụm phanh tiếp tục hoạt động theo đúng thiết kế của nhà sản xuất.

Cụm phanh phát tiếng ồn hoặc rung bất thường

Trong điều kiện vận hành bình thường, cụm phanh sẽ đóng và nhả theo chu kỳ ổn định. Nếu xuất hiện tiếng va đập, tiếng ma sát lớn hoặc rung bất thường, đây có thể là dấu hiệu cho thấy một hoặc nhiều chi tiết bên trong cụm phanh đang làm việc không đồng bộ.

Hiện tượng này thường liên quan đến đĩa phanh bị mòn không đều, đĩa Moving Core dịch chuyển không ổn định, lò xo suy giảm lực ép hoặc khe hở cụm phanh chưa được căn chỉnh đúng. Bởi vậy, Tuấn Cầu Trục luôn nhắc nhở khách hàng của mình rằng việc kiểm tra sớm sẽ giúp xác định chính xác bộ phận cần xử lý, hạn chế ảnh hưởng đến quá trình vận hành của pa lăng.

Kinh nghiệm lựa chọn cụm phanh Sungdo Hàn Quốc phù hợp từ Tuấn Cầu Trục

Việc lựa chọn cụm phanh Sungdo Hàn Quốc không chỉ dựa vào tải trọng pa lăng mà còn cần đối chiếu nhiều thông số kỹ thuật khác để đảm bảo khả năng lắp đặt và vận hành đồng bộ. Dưới đây là một số kinh nghiệm được Tuấn Cầu Trục tổng hợp trong quá trình tư vấn và thay thế phụ tùng pa lăng Sungdo cho nhiều doanh nghiệp.

Chọn đúng tải trọng pa lăng

Mỗi cụm phanh Sungdo được thiết kế theo từng mức tải trọng cụ thể như 1 tấn, 2 tấn, 3 tấn, 5 tấn, 10 tấn hay 30 tấn. Kích thước của đĩa phanh, cuộn hút, lò xo và các chi tiết bên trong sẽ thay đổi tương ứng với từng model.

Trước khi lựa chọn, doanh nghiệp nên kiểm tra tải trọng ghi trên pa lăng hoặc tem thông số của thiết bị để xác định đúng loại cụm phanh cần sử dụng. Việc lựa chọn đúng ngay từ đầu sẽ giúp quá trình lắp đặt thuận lợi hơn và hạn chế phải điều chỉnh nhiều trong quá trình vận hành.

Kiểm tra điện áp cuộn hút

Cuộn hút phanh là bộ phận hoạt động bằng điện từ nên cần sử dụng đúng điện áp thiết kế của nhà sản xuất. Nếu điện áp không phù hợp, cuộn hút có thể không tạo đủ lực từ để mở cụm phanh hoặc phát sinh hiện tượng hoạt động không ổn định.

Theo kinh nghiệm của Tuấn Cầu Trục, trước khi thay thế cụm phanh hoặc riêng cuộn hút, doanh nghiệp nên kiểm tra điện áp điều khiển, mã cuộn hút và thông số kỹ thuật trên thiết bị để lựa chọn đúng chủng loại.

Phân biệt dòng 1 cấp tốc độ và 2 cấp tốc độ

Đây là yếu tố thường bị nhầm lẫn khi thay thế cụm phanh. 1 cấp tốc độ là dòng pa lăng chỉ có một tốc độ vận hành, trong khi 2 cấp tốc độ là dòng pa lăng có hai chế độ làm việc, gồm 2 cấp tốc độ nhanh và 2 cấp tốc độ chậm.

Hai dòng này có sự khác nhau về một số chi tiết trong cụm phanh như đĩa phanh và cơ cấu dẫn hướng. Vì vậy, doanh nghiệp cần xác định đúng loại pa lăng đang sử dụng để lựa chọn cụm phanh tương thích.

Ưu tiên cụm phanh đồng bộ theo thiết kế của nhà sản xuất

Đối với các dòng pa lăng Sungdo, cụm phanh được thiết kế đồng bộ với động cơ nâng hạ và hộp giảm tốc. Khi thay thế, nên lựa chọn cụm phanh có thông số và cấu tạo phù hợp với model thiết bị để các chi tiết làm việc đồng nhất với toàn bộ hệ thống.

Trong trường hợp chỉ thay từng linh kiện như cuộn hút, đĩa phanh, đĩa Moving Core hoặc lò xo, cũng cần đối chiếu đúng kích thước và mã sản phẩm nhằm tránh sai khác trong quá trình lắp đặt.

Lựa chọn đơn vị cung cấp có kinh nghiệm kỹ thuật

Ngoài chất lượng sản phẩm, khả năng tư vấn kỹ thuật cũng là yếu tố cần được quan tâm khi lựa chọn đơn vị cung cấp cụm phanh Sungdo Hàn Quốc. Một đơn vị có kinh nghiệm sẽ hỗ trợ đối chiếu model pa lăng, tải trọng, cấp tốc độ và các thông số liên quan trước khi đề xuất phương án thay thế.

Với kinh nghiệm cung cấp phụ tùng pa lăng và cầu trục, Tuấn Cầu Trục hỗ trợ khách hàng kiểm tra thông số thiết bị, tư vấn lựa chọn cụm phanh phù hợp, đồng thời cung cấp đầy đủ các linh kiện như cuộn hút phanh, đĩa phanh A, đĩa phanh B, đĩa phanh C, đĩa Moving Core, lò xo và các phụ kiện liên quan. Điều này giúp doanh nghiệp thuận tiện hơn trong quá trình sửa chữa, bảo dưỡng và thay thế phụ tùng.

Tuấn Cầu Trục – Đơn vị cung cấp cụm phanh Sungdo Hàn Quốc

Việc lựa chọn đúng cụm phanh Sungdo Hàn Quốc không chỉ giúp quá trình thay thế diễn ra thuận lợi mà còn đảm bảo các chi tiết trong hệ thống nâng hạ hoạt động đồng bộ. Là đại lý chính hãng của pa lăng Sungdo – Hàn Quốc từ 2016, Tuấn Cầu Trục luôn sẵn sàng hỗ trợ khách hàng từ khâu đối chiếu thông số, lựa chọn sản phẩm đến tư vấn lắp đặt và bảo dưỡng phù hợp với từng model thiết bị.

Đầy đủ cụm phanh và linh kiện thay thế

Tuấn Cầu Trục cung cấp cụm phanh Sungdo Hàn Quốc nguyên bộ cho nhiều dòng pa lăng từ 1 tấn đến 30 tấn, đáp ứng cả 1 cấp tốc độ và 2 cấp tốc độ.

Bên cạnh cụm phanh hoàn chỉnh, doanh nghiệp cũng có thể lựa chọn từng linh kiện riêng khi cần thay thế như đĩa phanh A, đĩa phanh B, đĩa phanh C, đĩa Moving Core, cuộn hút phanh, đĩa chỉnh phanh, đĩa sắt, lò xo, trục phanh, trục hướng phanh, tấm cách từ và các phụ kiện liên quan. Việc cung cấp đầy đủ linh kiện giúp khách hàng chủ động hơn trong công tác bảo dưỡng và sửa chữa.

Tư vấn theo đúng model pa lăng

Mỗi model pa lăng Sungdo sẽ có thông số và cấu tạo cụm phanh khác nhau. Trước khi lựa chọn sản phẩm, đội ngũ kỹ thuật của Tuấn Cầu Trục sẽ hỗ trợ khách hàng kiểm tra model, tải trọng nâng, cấp tốc độ và điện áp cuộn hút để xác định đúng chủng loại cần sử dụng.

Đối với những trường hợp thiết bị đã sử dụng nhiều năm hoặc mất tem thông số, khách hàng có thể gửi hình ảnh hoặc kích thước thực tế của cụm phanh để được hỗ trợ đối chiếu và tư vấn phương án thay thế phù hợp.

Hỗ trợ kỹ thuật và chính sách bảo hành

Ngoài việc cung cấp sản phẩm, Tuấn Cầu Trục còn hỗ trợ khách hàng trong quá trình lắp đặt và kiểm tra cụm phanh sau khi thay thế. Đội ngũ kỹ thuật sẽ tư vấn cách căn chỉnh khe hở phanh, kiểm tra điện áp cuộn hút, đánh giá tình trạng đĩa phanh, lò xo và các chi tiết liên quan nhằm giúp cụm phanh hoạt động theo đúng thông số kỹ thuật.

Đối với các sản phẩm do Tuấn Cầu Trục cung cấp, chính sách bảo hành được áp dụng theo từng nhóm sản phẩm và điều kiện của nhà sản xuất, giúp khách hàng thuận tiện trong quá trình sử dụng và theo dõi sau khi lắp đặt.

Nếu doanh nghiệp đang cần tìm cụm phanh Sungdo Hàn Quốc hoặc các linh kiện thay thế cho pa lăng, hãy liên hệ Tuấn Cầu Trục để được hỗ trợ đối chiếu model, tải trọng và cấp tốc độ của thiết bị. Chúng tôi sẽ tư vấn giải pháp phù hợp, cung cấp báo giá theo từng cấu hình và hỗ trợ lựa chọn cụm phanh tương thích với hệ thống nâng hạ đang sử dụng.

Câu hỏi thường gặp về cụm phanh Sungdo Hàn Quốc (FAQ)

Trong quá trình lựa chọn, lắp đặt và thay thế cụm phanh Sungdo Hàn Quốc, nhiều doanh nghiệp thường có những thắc mắc liên quan đến khả năng tương thích, thời điểm kiểm tra, cấu tạo và chi phí sản phẩm. Dưới đây là những câu hỏi thường gặp được Tuấn Cầu Trục tổng hợp và giải đáp dựa trên kinh nghiệm thực tế trong quá trình tư vấn và cung cấp phụ tùng pa lăng.

Câu 1: Cụm phanh Sungdo có dùng cho pa lăng khác hãng được không?

Trả lời:

Trong một số trường hợp, cụm phanh Sungdo có thể lắp trên pa lăng của hãng khác nếu các thông số như tải trọng, kích thước lắp đặt, đường kính trục, điện áp cuộn hút và kết cấu cụm phanh tương thích. Tuy nhiên, không nên lựa chọn chỉ dựa trên tải trọng vì mỗi nhà sản xuất có thể sử dụng thiết kế và thông số kỹ thuật khác nhau.

Để đảm bảo phù hợp với thiết bị, doanh nghiệp nên đối chiếu model pa lăng hoặc thông số của cụm phanh trước khi thay thế.

Câu 2: Bao lâu nên kiểm tra cụm phanh một lần?

Trả lời:

Tần suất kiểm tra phụ thuộc vào cường độ sử dụng của pa lăng và môi trường làm việc. Đối với các thiết bị hoạt động thường xuyên, doanh nghiệp nên kiểm tra cụm phanh định kỳ kết hợp với kế hoạch bảo dưỡng của toàn bộ hệ thống nâng hạ.

Trong quá trình kiểm tra, cần đánh giá tình trạng của đĩa phanh, cuộn hút, lò xo, đĩa Moving Core, khe hở phanh và các chi tiết liên quan để phát hiện dấu hiệu mài mòn hoặc hư hỏng.

Câu 3:  Cụm phanh 1 cấp tốc độ và 2 cấp tốc độ khác nhau như thế nào?

Trả lời:

1 cấp tốc độ là dòng cụm phanh sử dụng trên pa lăng chỉ có một tốc độ nâng hạ, không phân chế độ nhanh và chậm.

Trong khi đó, 2 cấp tốc độ được sử dụng trên pa lăng có hai chế độ vận hành, gồm 2 cấp tốc độ nhanh và 2 cấp tốc độ chậm. So với 1 cấp tốc độ, cụm phanh 2 cấp tốc độ có một số khác biệt về cấu tạo như sử dụng đĩa phanh C ở cơ cấu 2 cấp tốc độ nhanh và trục hướng phanh ở cơ cấu 2 cấp tốc độ chậm và nhanh.

Câu 4: Có thể thay riêng từng linh kiện hay phải thay cả cụm phanh Sungdo Hàn Quốc?

Trả lời:

Điều này phụ thuộc vào tình trạng thực tế của cụm phanh sau khi kiểm tra. Nếu chỉ một số chi tiết như cuộn hút, đĩa phanh, lò xo hoặc đĩa Moving Core bị mài mòn, doanh nghiệp có thể thay thế riêng từng linh kiện có cùng thông số kỹ thuật.

Trường hợp nhiều chi tiết cùng hư hỏng hoặc cụm phanh đã làm việc trong thời gian dài, việc thay nguyên bộ sẽ giúp các bộ phận đồng bộ hơn trong quá trình vận hành.

Câu 5: Giá cụm phanh Sungdo Hàn Quốc phụ thuộc vào những yếu tố nào?

Trả lời:

Giá bán cụm phanh Sungdo Hàn Quốc thường thay đổi theo tải trọng pa lăng, 1 cấp tốc độ hoặc 2 cấp tốc độ, model thiết bị, điện áp cuộn hút và cấu hình của từng cụm phanh.

Ngoài ra, mức giá cũng có thể khác nhau giữa trường hợp thay nguyên cụm và thay từng linh kiện riêng. Để nhận báo giá phù hợp, doanh nghiệp nên cung cấp model pa lăng hoặc hình ảnh cụm phanh đang sử dụng để đối chiếu chính xác thông số kỹ thuật.

Kết luận về cụm phanh Sungdo Hàn Quốc

Cụm phanh Sungdo Hàn Quốc là bộ phận quan trọng trong hệ thống nâng hạ, đảm nhiệm chức năng giữ tải và điều khiển quá trình đóng, nhả phanh của pa lăng. Việc lựa chọn đúng 1 cấp tốc độ hoặc 2 cấp tốc độ, đúng tải trọng và đúng model thiết bị sẽ giúp cụm phanh hoạt động đồng bộ với động cơ nâng hạ, đồng thời thuận tiện hơn trong quá trình kiểm tra, bảo dưỡng và thay thế linh kiện.

Với kinh nghiệm cung cấp phụ tùng pa lăng và cầu trục, Tuấn Cầu Trục hỗ trợ khách hàng tư vấn lựa chọn cụm phanh Sungdo Hàn Quốc phù hợp với từng model thiết bị, đồng thời cung cấp đầy đủ cụm phanh hoàn chỉnh và các linh kiện như cuộn hút phanh, đĩa phanh, đĩa Moving Core, lò xo, trục phanh cùng nhiều phụ kiện liên quan, đáp ứng nhu cầu sửa chữa và bảo dưỡng của doanh nghiệp.
