Cụm Phanh Nâng Hạ: Cấu Tạo, Nguyên Lý Và Báo Giá

Trong bất kỳ hệ thống cầu trục, pa lăng hay tời nâng nào, cụm phanh nâng hạ luôn được xem là bộ phận đảm bảo an toàn cho cả hệ thống. Đây là bộ phận chính chịu trách nhiệm giữ tải trọng đứng yên trên không trung, ngăn chặn hiện tượng rơi tự do và bảo vệ an toàn cho con người, hàng hóa. Bài viết dưới đây, Tuấn Cầu Trục sẽ cung cấp cho bạn cái nhìn toàn diện và chuyên sâu nhất về cụm phanh nâng hạ, từ định nghĩa cơ bản đến những lưu ý kỹ thuật khi bảo trì, thay thế.

Cụm phanh nâng hạ là gì?

Cụm phanh nâng hạ (còn được gọi là phanh điện từ đuôi mô tơ, phanh pa lăng hay củ phanh) là một cơ cấu cơ – điện tử được lắp đặt trực tiếp ở đuôi trục động cơ nâng hạ của pa lăng. Chức năng cốt lõi của cụm phanh nâng hạ là khóa cứng trục động cơ ngay khi mất điện hoặc khi người vận hành ngừng thao tác, nhờ đó giữ khối hàng đứng yên tại vị trí mong muốn.

Điểm đặc biệt khiến cụm phanh nâng hạ khác biệt so với các loại phanh cơ khí thông thường nằm ở nguyên lý “phanh thường đóng”. Nói một cách dễ hiểu, ở trạng thái tự nhiên khi không có dòng điện, hệ thống lò xo bên trong cụm phanh luôn ở trạng thái ép chặt, khóa trục động cơ lại. Phanh chỉ được “mở” ra – tức là giải phóng trục động cơ để mô tơ quay tự do – khi có dòng điện được cấp vào cuộn hút điện từ.

Nhờ nguyên lý hoạt động này, cụm phanh nâng hạ được xếp vào nhóm thiết bị an toàn thụ động: dù hệ thống điện có gặp sự cố, mất pha, sụt áp hay đứt dây đột ngột, phanh vẫn tự động đóng lại để giữ tải, thay vì bung ra gây rơi hàng như các cơ cấu phanh thường mở khác.

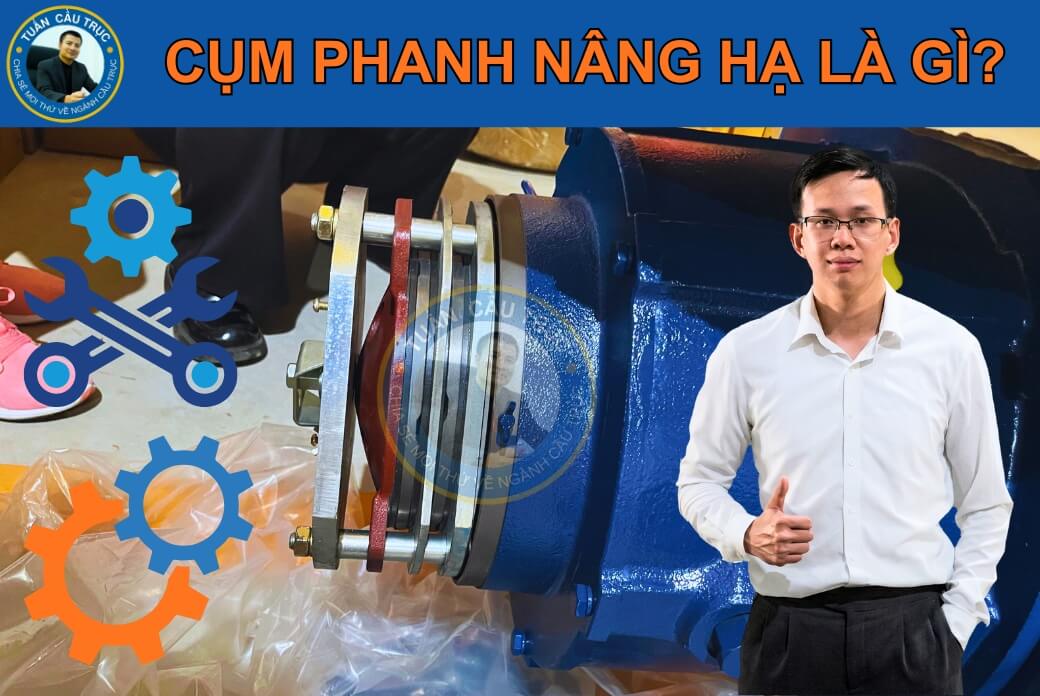

Cụm phanh nâng hạ là gì?

Sơ đồ vị trí lắp đặt cụm phanh nâng hạ

Trong hệ thống truyền động nâng hạ, các bộ phận phanh – hộp giảm tốc – tang cuốn cáp – động cơ được bố trí lắp đặt theo một sơ đồ nghiêm ngặt để tối ưu hóa momen hãm và đảm bảo an toàn. Sơ đồ vị trí lắp đặt và dòng truyền động được thiết lập cụ thể như sau:

Phanh ──> Hộp Giảm Tốc ──> Tang Cuốn Cáp ──> Động Cơ

Bảng phân tích chi tiết vị trí lắp đặt các bộ phận

Phân tích chi tiết sơ đồ lắp ráp cụm phanh nâng hạ

Sơ đồ bố trí theo chuỗi liên kết phanh – hộp giảm tốc – tang cuốn – động cơ mang lại những đặc tính vận hành vượt trội cho pa lăng cầu trục:

• Tối ưu hóa momen hãm: Việc cụm phanh tác động trực tiếp vào trục nhanh của hộp giảm tốc giúp tận dụng triệt để tỷ số truyền. Lực phanh cơ học nhỏ từ phanh sẽ được hộp giảm tốc nhân lên gấp hàng chục lần khi truyền đến tang cáp, triệt tiêu rủi ro trôi tải tự do.
• Kết cấu cơ khí gọn gàng, cân bằng tải trọng: Động cơ và cụm phanh được đưa ra hai đầu ngoài cùng, ôm trọn lấy hộp giảm tốc và tang cuốn ở giữa. Thiết kế này giúp phân bổ đều trọng lượng của pa lăng lên hệ thống bánh xe di chuyển xe con, giảm hiện tượng lệch tâm kết cấu.
• Hiệu suất giải nhiệt và bảo dưỡng độc lập: Do cụm phanh được tách biệt ở một đầu riêng (không bị ảnh hưởng bởi nhiệt lượng sinh ra từ cuộn dây động cơ), má phanh và cuộn hút điện từ có độ bền cao hơn, giải nhiệt ma sát nhanh hơn. Kỹ thuật viên cũng dễ dàng tháo cabo đuôi phanh để căn chỉnh khoảng hở không khí kỹ thuật (air-gap) định kỳ mà không ảnh hưởng đến cụm mô tơ.

Nguyên lý hoạt động của cụm phanh nâng hạ

Để hiểu đúng bản chất kỹ thuật của cụm phanh nâng hạ trong các dòng phanh điện từ hiện đại, chúng ta cần phân tích chi tiết hai trạng thái vận hành của sản phẩm này. Theo đó, hai trạng thái chính của cụm linh kiện này bao gồm:

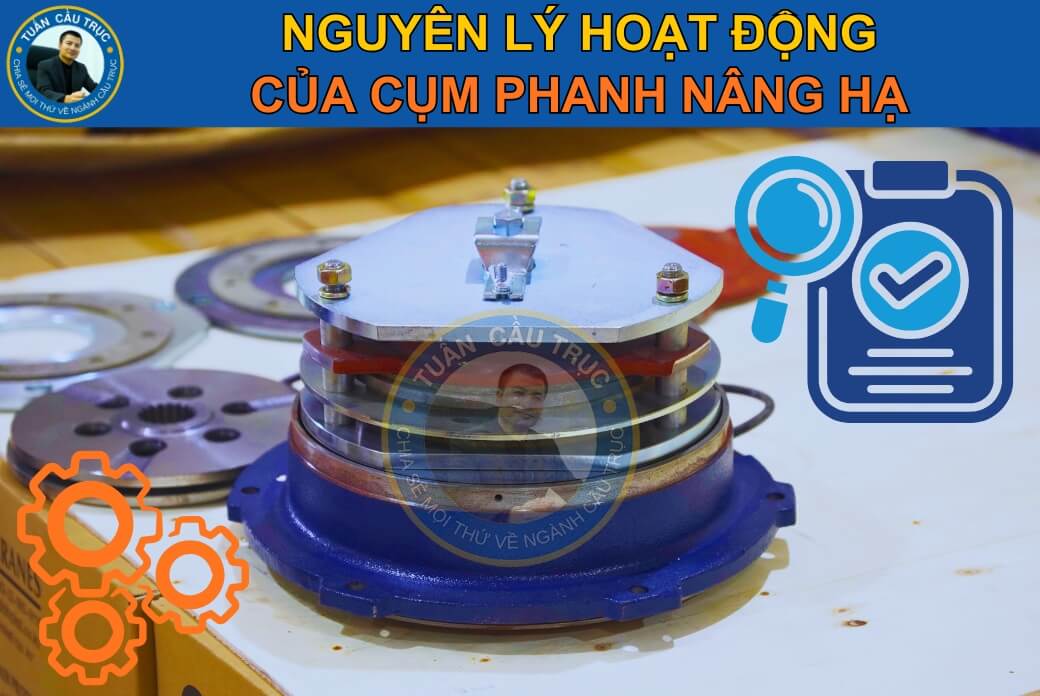

Nguyên lý hoạt động của cụm phanh nâng hạ

Trạng thái đóng phanh (không cấp điện)

Khi động cơ nâng hạ ngừng hoạt động hoặc người vận hành nhả nút bấm trên tay điều khiển, nguồn điện cấp vào cuộn hút (coil phanh) ngay lập tức bị cắt. Từ trường sinh ra bởi cuộn dây biến mất tức thời, không còn lực hút giữ đĩa Armature (đĩa chỉnh phanh). Lúc này, hệ thống lò xo nén bên trong cụm phanh – vốn luôn tích trữ một lực đàn hồi cực lớn – sẽ bung ra, đẩy đĩa phanh ép chặt vào bề mặt má phanh ma sát. Lực ép cơ học này tạo ra mô-men hãm đủ lớn để khóa cứng trục động cơ, giữ khối hàng đứng yên tại chỗ.

Trạng thái mở phanh (có cấp điện)

Ngược lại, khi người vận hành nhấn nút điều khiển nâng hoặc hạ, dòng điện được cấp đồng thời vào mô tơ và cuộn hút của cụm phanh. Cuộn hút sinh ra từ trường đủ mạnh để thắng lực đàn hồi của lò xo, hút đĩa Moving Core (lõi động) áp sát vào thân cuộn hút. Khoảng hở kỹ thuật (air-gap) được hình thành, giải phóng má phanh khỏi đĩa sắt, cho phép trục động cơ quay tự do để thực hiện thao tác nâng hoặc hạ tải.

Chu kỳ đóng – mở này lặp lại liên tục hàng trăm, thậm chí hàng nghìn lần trong mỗi ca làm việc tùy theo tần suất sử dụng thiết bị. Đây cũng chính là lý do khiến các chi tiết ma sát bên trong cụm phanh nâng hạ chịu hao mòn cơ học lớn theo thời gian, đòi hỏi phải có chế độ kiểm tra, bảo dưỡng định kỳ nghiêm ngặt.

Vai trò của cụm phanh nâng hạ đối với an toàn thiết bị

Do đặc thù của ngành nâng hạ, an toàn luôn là tiêu chuẩn được các đơn vị đặc biệt quan tâm. Trong đó, cụm phanh nâng hạ là bộ phận trực tiếp đảm nhận nhiệm vụ bảo vệ an toàn cho con người, hàng hóa. Cùng Tuấn Cầu Trục tìm hiểu những vai trò cụ thể của sản phẩm này qua 3 điểm chính sau đây:

Dừng và giữ tải trọng cố định trên không trung

Đây là chức năng quan trọng nhất và cũng là lý do cụm phanh nâng hạ tồn tại. Khi người vận hành nhả nút bấm trên tay điều khiển từ xa, dòng điện cấp vào cuộn hút lập tức bị ngắt. Hệ thống phanh thường đóng ngay tức khắc kích hoạt lực ép lò xo, khóa cứng trục động cơ nâng hạ và tang cuốn cáp.

Nhiệm vụ này đảm bảo khối hàng nặng nhiều tấn được giữ cố định phẳng phắc trên không trung một cách dứt khoát, triệt tiêu rủi ro rơi tự do hay trượt cáp ngoài tầm kiểm soát. Nhờ đó, cụm phanh giúp loại trừ một trong những nguyên nhân gây sự cố lao động nghiêm trọng nhất trong ngành nâng chuyển.

Hãm động năng và triệt tiêu lực quán tính nhanh chóng

Khi pa lăng di chuyển xe con hoặc toàn bộ hệ thống cầu trục vận hành ở tốc độ cao, quán tính của khối lượng cơ khí và tải trọng mang theo là vô cùng lớn. Lúc này, cụm phanh nâng hạ đảm nhận vai trò hấp thụ và triệt tiêu động năng thông qua quá trình ma sát giữa các mặt đĩa phanh.

Việc hãm phanh chính xác giúp toàn bộ cơ cấu dừng đúng vị trí kỹ thuật yêu cầu, thông thường dưới thời gian tiêu chuẩn 0,15 giây, ngăn chặn hiện tượng xe con bị lao quá hành trình hoặc va đập vào chốt chặn cơ khí ở cuối đường ray.

Đảm bảo vận hành êm ái, chống giật cục và lệch tâm kết cấu

Một cụm phanh nâng hạ hoạt động chuẩn xác, được căn chỉnh đối xứng tâm sẽ giúp quá trình đóng hãm diễn ra mượt mà, không gây sốc cơ khí. Lực phanh được phân bổ đồng đều trên toàn bộ bề mặt má phanh, giúp triệt tiêu hiện tượng giật cục, vặn xoắn trục hoặc lắc lư khối hàng khi phanh đột ngột.

Điều này gián tiếp bảo vệ hệ thống bánh răng, hộp giảm tốc và các mối hàn chịu lực trên dầm chính của cầu trục khỏi hiện tượng mỏi vật liệu do xung lực mạnh lặp lại nhiều lần gây ra.

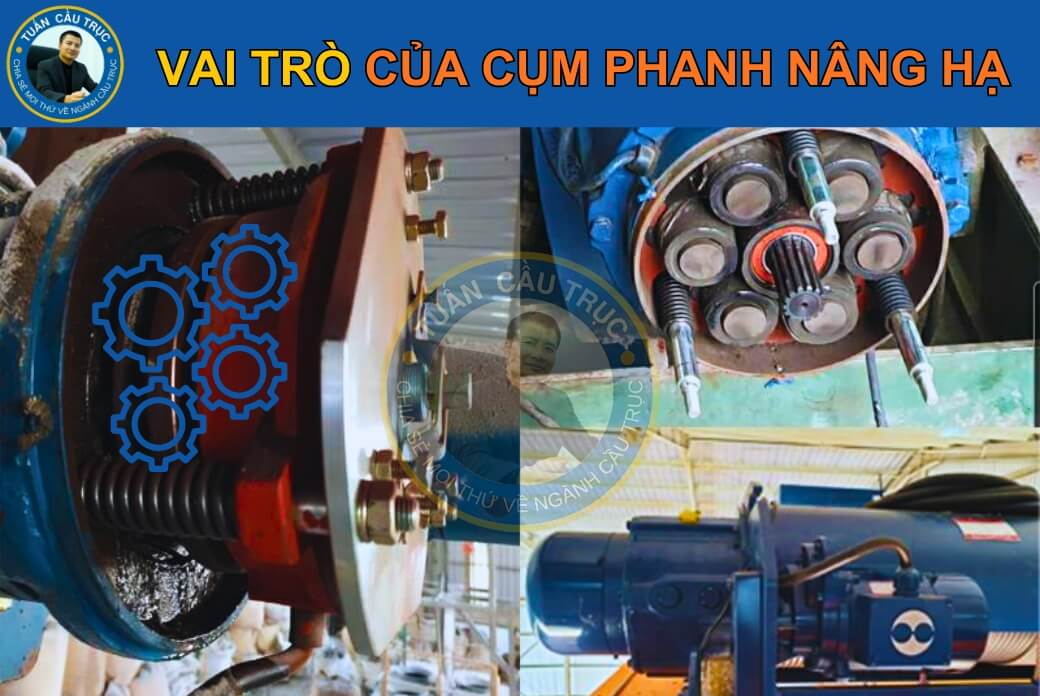

Vai trò của cụm phanh nâng hạ

Cấu tạo cụm phanh nâng hạ và các chi tiết cần lưu ý

Để đảm bảo khả năng hãm tải nhanh chóng, an toàn, chính xác, mỗi chi tiết trong cụm phanh nâng hạ đều được tối ưu về mặt cơ khí và chức năng. Tùy thuộc  tải trọng nâng và cấp tốc độ của thiết bị, cấu trúc thành phần bên trong cụm phanh sẽ có sự điều chỉnh kỹ thuật khác nhau. Dưới đây là sơ đồ cấu tạo của các dòng phanh nâng hạ phổ biến nhất trên thị trường hiện nay (tham chiếu theo tiêu chuẩn hãng Sungdo – Hàn Quốc).

Cấu tạo dòng phanh nâng hạ một cấp tốc độ

Đây là dòng phanh tiêu chuẩn trong các loại pa lăng cáp điện và pa lăng xích. Cơ cấu chuyển động tịnh tiến dọc theo hệ thống lò xo và trục dẫn hướng ổn định. Thành phần cấu tạo được chia thành hai phân khúc theo tải trọng:

• Đối với loại tải trọng nhỏ (khoảng 1 tấn): Cấu trúc xếp tầng bao gồm cuộn hút, tấm cách từ, đĩa Moving (lõi động), đĩa sắt, má phanh loại A, đĩa chỉnh phanh (Armature), trục dẫn hướng và hệ thống lò xo nén.
• Đối với loại tải trọng lớn (từ 2 đến 30 tấn): Để đáp ứng mô-men hãm cực đại cần thiết cho tải trọng lớn, cấu trúc được nâng cấp mạnh mẽ hơn, bao gồm: cuộn hút, tấm cách từ, đĩa Moving, má phanh loại B, hai đĩa sắt, má phanh loại A, đĩa chỉnh phanh (Armature), trục dẫn hướng và hệ thống lò xo nén. Việc bổ sung thêm một lớp má phanh và đĩa sắt giúp tăng diện tích tiếp xúc ma sát, từ đó tăng mô-men hãm phù hợp với khối lượng tải nặng hơn.

Cấu tạo dòng phanh nâng hạ hai cấp tốc độ

Dòng phanh này được thiết kế chuyên biệt cho các cơ cấu nâng hạ có yêu cầu đặc thù: có thể nâng nhanh khi không tải hoặc tải nhẹ hay nâng chậm chính xác khi tải nặng hoặc cần định vị chính xác. Ở loại phanh này, cấu trúc đĩa sắt và má phanh được tinh chỉnh lại để phù hợp với hai chế độ tốc độ khác nhau.

• Hệ thống phanh hai cấp tốc độ nhanh: Thành phần lắp ráp gồm cuộn hút, tấm cách từ, đĩa Moving, má phanh loại B, hai đĩa sắt, má phanh loại C và đĩa chỉnh phanh (Armature).
• Một lưu ý kỹ thuật quan trọng đối với dòng này: đĩa sắt và má phanh loại B sẽ giữ nguyên kích thước đồng bộ như dòng phanh một cấp thông thường. Tuy nhiên, đĩa Moving bắt buộc phải có rãnh chứa bi chuyên dụng để phục vụ cơ chế chuyển tốc giữa hai chế độ nhanh – chậm.
• Hệ thống phanh hai cấp tốc độ chậm: Thành phần lắp ráp tinh giản hơn, bao gồm cuộn hút, tấm cách từ, đĩa Moving, đĩa sắt, má phanh loại A và đĩa chỉnh phanh (Armature).
• Điểm cần đặc biệt lưu ý: dòng hai cấp tốc độ chậm có kích thước phôi tổng thể nhỏ hơn hẳn so với dòng phanh một cấp và dòng hai cấp tốc độ nhanh. Kỹ thuật viên cần chú ý chi tiết này khi đo đạc để tránh mua nhầm linh kiện thay thế không tương thích, gây lãng phí chi phí và thời gian sửa chữa.

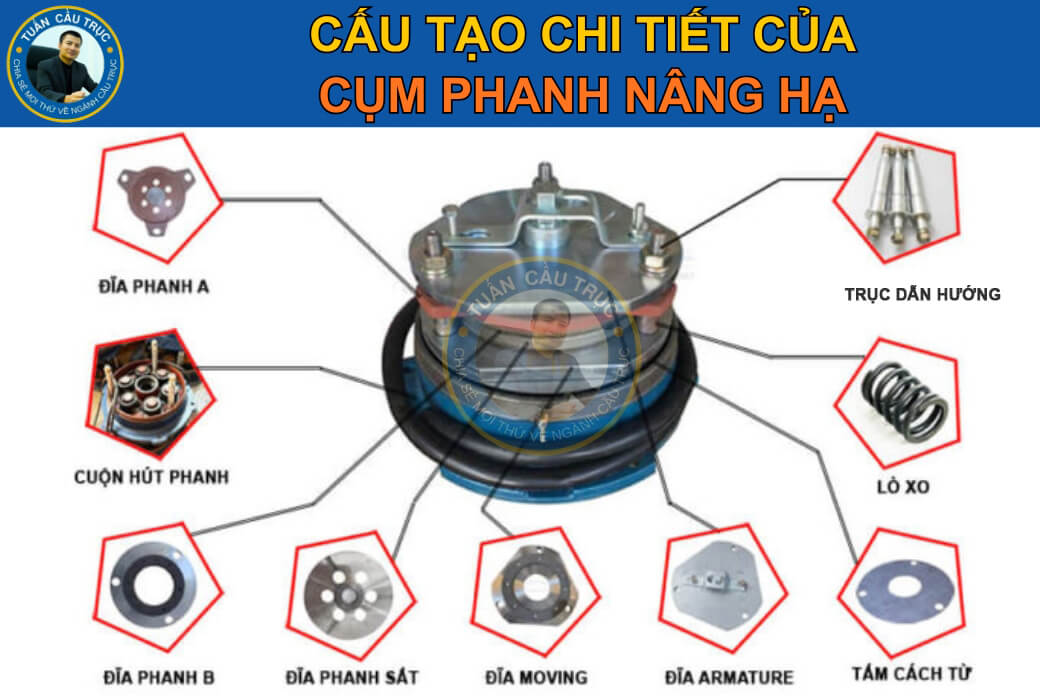

Cấu tạo cụm phanh nâng hạ

Vì sao phải bảo dưỡng cụm phanh nâng hạ định kỳ?

Như đã phân tích ở phần nguyên lý hoạt động, cụm phanh nâng hạ vận hành dựa trên sự tương tác liên tục giữa lực ép lò xo cơ khí và lực hút điện từ. Chu kỳ đóng – ngắt lặp lại hàng trăm, hàng nghìn lần mỗi ca làm việc chắc chắn sẽ gây ra những hao mòn tích lũy theo thời gian, dù thiết bị có chất lượng tốt đến đâu.

Với đặc thù vận hành này, xây dựng quy trình bảo dưỡng cụm phanh nâng hạ là bắt buộc đối với mọi loại phanh, mọi mức tải trọng, nhằm duy trì độ ổn định và an toàn của toàn hệ thống. Tại các nhà xưởng hiện đại, công tác bảo trì cần thực hiện định kỳ nhằm mang lại những lợi ích chính như sau:

Chống hiện tượng trôi tải tự do

Má phanh bị mòn hoặc lò xo bị mỏi theo thời gian sử dụng sẽ làm suy giảm mô-men hãm của cụm phanh. Khi người vận hành nhả nút bấm, thay vì đứng yên, khối hàng nặng nhiều tấn sẽ bị tụt dần xuống theo từng đợt – hiện tượng mà kỹ thuật viên trong ngành thường gọi là “trôi tải” hoặc “tuột tải”. Đây là một trong những sự cố nguy hiểm nhất, đe dọa trực tiếp đến an toàn của công nhân vận hành bên dưới cũng như gây hư hỏng nghiêm trọng cho hàng hóa.

Tránh hiện tượng bó phanh gây cháy mô tơ

Khi khe hở kỹ thuật bị sai lệch so với thông số tiêu chuẩn, hoặc lò xo phanh bị kẹt bẩn do bụi kim loại, dầu mỡ tích tụ lâu ngày, đĩa phanh sẽ không thể mở ra hết ngay cả khi cuộn hút đã được cấp điện. Hiện tượng “bó phanh” này khiến mô tơ phải hoạt động trong tình trạng bị cản trở cơ học liên tục, làm tăng đáng kể dòng điện tiêu thụ, sinh nhiệt cực lớn tại các cuộn dây stato, và cuối cùng dẫn đến cháy hỏng cuộn dây mô tơ nâng hạ – một hư hỏng có chi phí sửa chữa tốn kém.

Chống cháy cuộn hút đuôi phanh

Nếu khoảng hở không khí kỹ thuật quá rộng do lớp phíp ma sát trên má phanh bị mòn quá mức cho phép, cuộn hút điện từ sẽ phải làm việc với cường độ lớn hơn bình thường để tạo đủ lực hút kéo đĩa sắt về vị trí mở phanh. Khi lực hút từ trường không đủ lớn so với khoảng cách vật lý cần kéo, cuộn hút sẽ sinh nhiệt cao bất thường, dẫn đến hiện tượng “om dây” và cháy hỏng chỉ sau một thời gian ngắn vận hành. Việc thay thế cuộn hút cháy thường đòi hỏi chi phí không nhỏ và làm gián đoạn tiến độ sản xuất.

Đáp ứng tiêu chuẩn kiểm định an toàn thiết bị nâng

Theo quy định nghiêm ngặt của tiêu chuẩn Việt Nam TCVN 4244:2005 về thiết bị nâng, cụm phanh hãm của pa lăng và cầu trục phải đảm bảo hệ số an toàn cao, cùng với thời gian đóng phanh dứt khoát dưới 0,15 giây. Việc bảo dưỡng định kỳ, đo đạc lại khe hở kỹ thuật và thay thế các chi tiết hao mòn là điều kiện tiên quyết để thiết bị có thể vượt qua các kỳ kiểm định an toàn cầu trục hàng năm theo quy định của cơ quan chức năng.

Vì sao phải bảo dưỡng cụm phanh nâng hạ định kỳ?

Dấu hiệu nhận biết cụm phanh nâng hạ cần bảo dưỡng hoặc thay thế

Quá trình vận hành cơ cấu nâng hạ, người quản lý thiết bị có thể chủ động phát hiện sớm các dấu hiệu bất thường ở cụm phanh nâng hạ, đưa ra phương án xử lý kịp thời, hạn chế rủi ro cho hệ thống. Dưới đây là một số dấu hiệu cảnh báo phổ biến Tuấn Cầu Trục đúc rút từ nhiều năm sửa chữa, bảo dưỡng bộ phận đặc thù này:

• Tiếng động lạ khi đóng/mở phanh: Nếu nghe thấy tiếng “cạch” quá lớn, tiếng rít hoặc tiếng ma sát bất thường mỗi khi phanh đóng ngắt, có thể má phanh đã bị mòn hoặc đĩa phanh bị cong vênh.
• Hiện tượng trôi tải nhẹ: Khi treo tải và nhả nút bấm, nếu khối hàng có xu hướng tụt xuống dù chỉ vài milimet, đây là dấu hiệu cảnh báo sớm cần kiểm tra ngay lập tức.
• Mô tơ nóng bất thường: Nếu vỏ động cơ nóng lên nhanh hơn bình thường dù tần suất vận hành không đổi, khả năng cao cụm phanh đang bị bó, cản trở trục quay tự do.
• Mùi khét hoặc khói nhẹ từ khu vực đuôi mô tơ: Đây là dấu hiệu nguy hiểm cho thấy cuộn hút hoặc má phanh đang bị quá nhiệt, cần ngừng vận hành ngay để kiểm tra.
• Độ rung lắc tăng bất thường khi phanh: Nếu quá trình dừng xe con hoặc tang cuốn cáp gây rung lắc mạnh hơn trước, có thể lực phanh đang phân bổ không đều do lò xo hoặc đĩa phanh bị lệch tâm.

Khi phát hiện bất kỳ dấu hiệu nào kể trên, đơn vị vận hành cần lập tức tạm dừng thiết bị và liên hệ đội ngũ kỹ thuật chuyên môn để kiểm tra, tránh để sự cố tiến triển nghiêm trọng hơn.

Dấu hiệu nhận biết cụm phanh nâng hạ cần bảo dưỡng hoặc thay thế

Quy trình bảo dưỡng cụm phanh nâng hạ chuẩn kỹ thuật

Thay vì chờ cụm phanh hỏng toàn bộ mới tìm phương án thay thế, việc xây dựng và áp dụng quy trình bảo dưỡng chuẩn kỹ thuật sẽ giúp đơn vị tối ưu chi phí và hạn chế thời gian dừng máy để sửa chữa. Tại Tuấn Cầu Trục, chúng tôi khuyến nghị các đơn vị áp dụng quy trình đúng tiêu chuẩn với các bước chính như sau:

• Bước 1 – Ngắt nguồn điện và đảm bảo an toàn: Trước khi thao tác trên cụm phanh, kỹ thuật viên bắt buộc phải ngắt nguồn điện cấp cho thiết bị, treo biển cảnh báo và hạ tải (nếu có) xuống vị trí an toàn thấp nhất.
• Bước 2 – Tháo vỏ bảo vệ và vệ sinh tổng thể: Tháo nắp che cụm phanh, dùng khí nén hoặc dụng cụ chuyên dụng để làm sạch bụi kim loại, dầu mỡ bám trên các chi tiết như đĩa phanh, má phanh, lò xo.
• Bước 3 – Đo khe hở kỹ thuật (air-gap): Sử dụng thước lá chuyên dụng để đo khoảng cách giữa đĩa Moving và cuộn hút, đối chiếu với thông số tiêu chuẩn của nhà sản xuất để xác định mức độ hao mòn.
• Bước 4 – Kiểm tra độ dày má phanh: Đo độ dày còn lại của lớp phíp ma sát trên má phanh. Nếu độ dày dưới ngưỡng cho phép (thường dưới 1mm so với ban đầu tùy loại), cần thay thế má phanh mới ngay lập tức.
• Bước 5 – Kiểm tra lực đàn hồi lò xo: Quan sát và đo lực nén của hệ thống lò xo, đảm bảo lò xo không bị gãy, nứt hoặc mất đàn hồi so với thông số ban đầu.
• Bước 6 – Kiểm tra điện trở cuộn hút: Dùng đồng hồ đo VOM để kiểm tra điện trở cuộn dây, phát hiện sớm hiện tượng chập hoặc đứt cuộn trước khi cuộn hút bị cháy.
• Bước 7 – Lắp ráp, hiệu chỉnh và chạy thử: Sau khi thay thế các chi tiết hao mòn (nếu có), tiến hành lắp ráp lại cụm phanh theo đúng thứ tự, hiệu chỉnh lại khe hở kỹ thuật, sau đó cấp điện chạy thử không tải và có tải để kiểm tra thời gian đóng phanh, độ êm ái và mô-men hãm thực tế.

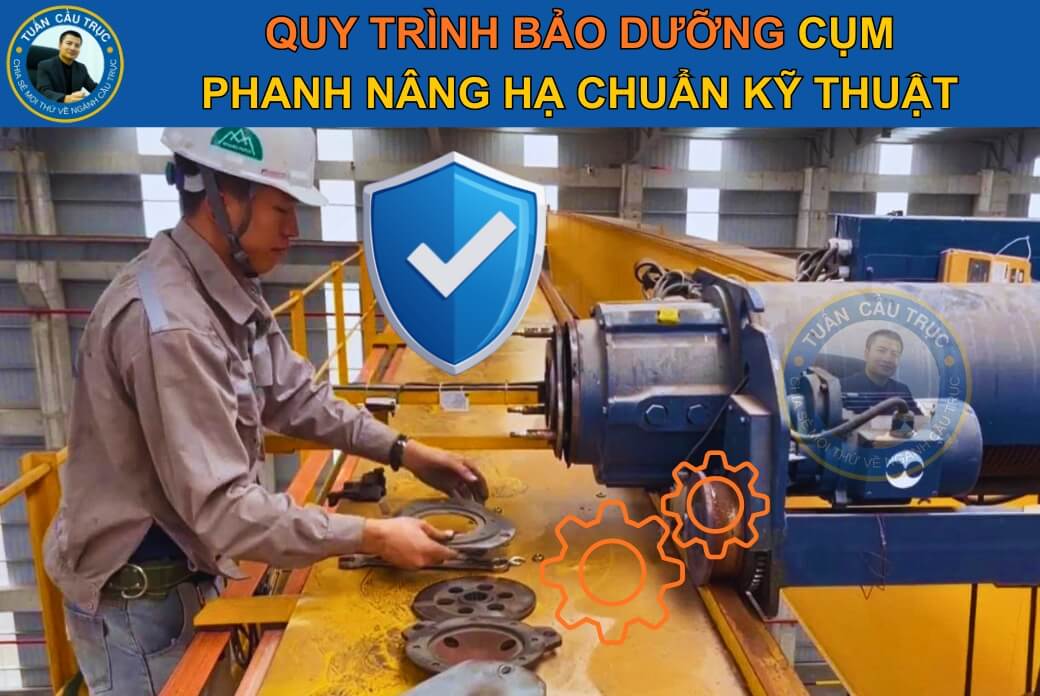

Quy trình bảo dưỡng cụm phanh nâng hạ chuẩn kỹ thuật

Những lưu ý quan trọng khi lựa chọn và thay thế cụm phanh nâng hạ

Khi cần thay thế cụm phanh nâng hạ, chủ đầu tư và kỹ thuật viên cần lưu ý một số điểm sau để đảm bảo hiệu quả đầu tư và độ an toàn lâu dài cho thiết bị:

• Xác định đúng tải trọng và cấp tốc độ: Như đã phân tích ở phần cấu tạo, mỗi dòng phanh (một cấp hoặc hai cấp tốc độ) có kích thước và thông số kỹ thuật riêng biệt. Việc lắp nhầm cụm phanh không tương thích với tải trọng thiết kế của pa lăng có thể gây ra hậu quả nghiêm trọng như mô-men hãm không đủ, dẫn đến trôi tải.
• Ưu tiên linh kiện chính hãng, có nguồn gốc rõ ràng: Cụm phanh nâng hạ là chi tiết an toàn tối quan trọng, không nên vì tiết kiệm chi phí ban đầu mà lựa chọn các sản phẩm trôi nổi, không rõ xuất xứ. Linh kiện chính hãng đảm bảo đúng dung sai kỹ thuật, độ bền vật liệu và thời gian sử dụng lâu dài.
• Kiểm tra tương thích với mô tơ hiện có: Kích thước trục, đường kính lắp ghép và điện áp hoạt động của cuộn hút cần tương thích với động cơ nâng hạ đang sử dụng trên thiết bị.
• Lựa chọn đơn vị cung cấp có bảo hành, hỗ trợ kỹ thuật rõ ràng: Một đơn vị cung cấp uy tín không chỉ bán linh kiện mà còn hỗ trợ tư vấn kỹ thuật, hướng dẫn lắp đặt và có chính sách bảo hành minh bạch, giúp khách hàng yên tâm trong suốt quá trình sử dụng.

Những lưu ý quan trọng khi lựa chọn và thay thế cụm phanh nâng hạ

Báo giá cụm phanh nâng hạ chính hãng mới nhất

Dưới đây là thông tin tổng hợp các khoảng giá bán lẻ tham khảo cho cụm phanh pa lăng Sungdo (Hàn Quốc), áp dụng trọn bộ gồm đầy đủ linh kiện đồng bộ như cuộn hút, lò xo, đĩa phanh và má phanh.

• Dòng một cấp tốc độ: Đây là dòng tiêu chuẩn cho pa lăng dầm đơn và dầm đôi thông dụng. Khoảng giá dao động từ 8.000.000 đến 11.500.000 VNĐ cho nhóm tải trọng nhỏ (1 – 3 Tấn); từ 13.500.000 đến 18.000.000 VNĐ cho nhóm tải trọng trung bình (5 – 10 Tấn); và từ 23.500.000 đến 29.000.000 VNĐ cho nhóm tải trọng lớn (15 – 30 Tấn).
• Dòng hai cấp tốc độ – Cấp nhanh: Dòng sản phẩm này trang bị đĩa Moving có rãnh chứa bi và má phanh chịu nhiệt. Mức giá tham khảo từ 24.000.000 đến 32.000.000 VNĐ với tải trọng nhỏ (1 – 3 Tấn); từ 37.000.000 đến 44.500.000 VNĐ với tải trọng trung bình (5 – 10 Tấn); và từ 51.500.000 đến 72.500.000 VNĐ với tải trọng lớn (15 – 30 Tấn).
• Cụm mô tơ phanh phụ dòng hai cấp tốc độ – Cấp chậm: Hệ thống tinh giản giúp duy trì momen hãm ổn định ở tốc độ chậm. Khoảng giá từ 11.500.000 đến 12.500.000 VNĐ cho nhóm tải nhỏ (1 – 2 Tấn); từ 15.000.000 đến 16.000.000 VNĐ cho nhóm tải trung bình (3 – 7.5 Tấn); và từ 19.500.000 đến 31.000.000 VNĐ cho nhóm tải lớn (10 – 30 Tấn).

Lưu ý: Giá trên mang tính chất tham khảo, chưa bao gồm thuế VAT và sẽ điều chỉnh định kỳ tùy thuộc vào model cụ thể cũng như điều kiện lắp đặt thực tế. Bạn vui lòng liên hệ trực tiếp Hotline của Tuancautruc.com để nhận báo giá chuẩn xác.

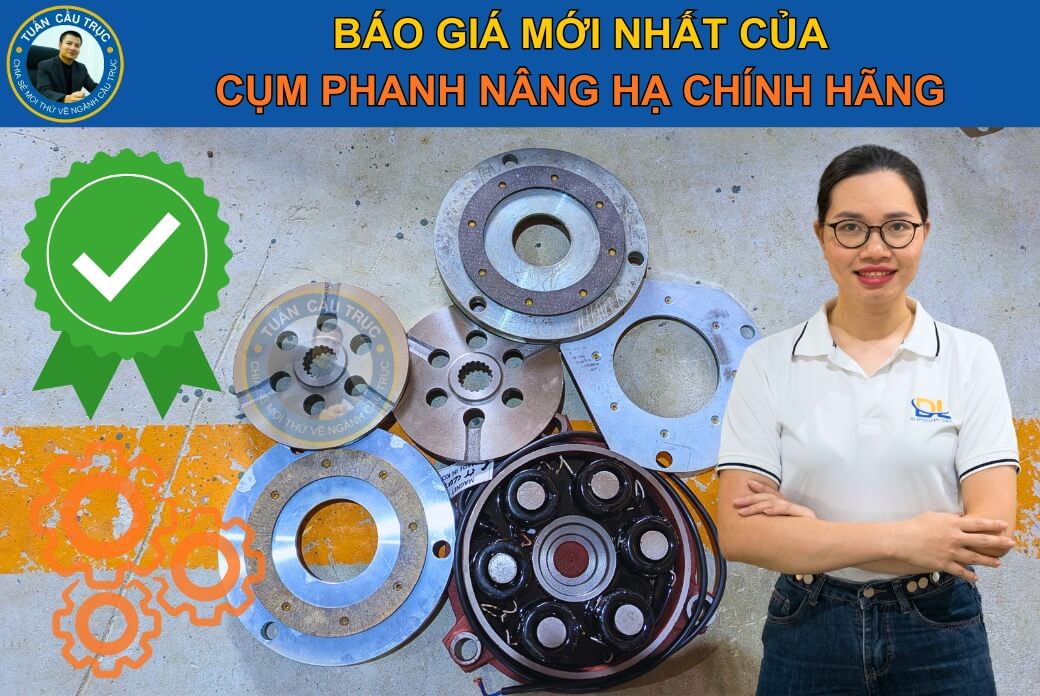

Báo giá cụm phanh nâng hạ chính hãng

Tuấn Cầu Trục khuyến nghị tần suất bảo dưỡng cụm phanh nâng hạ

Nhiều năm kinh nghiệm trong ngành nâng hạ, Tuấn Cầu Trục cho rằng không có một mốc thời gian cố định áp dụng cho mọi hệ thống. Tần suất bảo dưỡng cụm phanh nâng hạ thường được xây dựng dựa trên cường độ làm việc của pa lăng, tải trọng nâng, môi trường vận hành và khuyến cáo từ nhà sản xuất.

Đối với hệ thống vận hành liên tục

Các nhà máy sản xuất thép, cơ khí, kết cấu thép, kho logistics hoặc dây chuyền sản xuất hoạt động 2 – 3 ca/ngày khiến cụm phanh phải đóng – nhả hàng nghìn lần trong mỗi ca làm việc. Trong điều kiện này, nên thực hiện kiểm tra định kỳ 1 – 3 tháng/lần, tập trung vào các hạng mục như:

• Đo và điều chỉnh khe hở kỹ thuật (Air Gap) theo thông số của nhà sản xuất.
• Kiểm tra độ mòn của má phanh và bề mặt đĩa phanh.
• Kiểm tra lực đàn hồi của lò xo phanh.
• Đo điện trở cuộn hút, kiểm tra hiện tượng quá nhiệt hoặc cháy xém.
• Vệ sinh bụi kim loại, dầu mỡ và các tạp chất bám trên bề mặt cụm phanh.
• Kiểm tra độ đồng tâm của các chi tiết chuyển động và siết chặt các bu lông liên kết.

Việc kiểm tra thường xuyên giúp phát hiện sớm các dấu hiệu bất thường trước khi ảnh hưởng đến khả năng hãm tải của hệ thống.

Đối với hệ thống vận hành thông thường

Những pa lăng sử dụng với tần suất thấp hơn, như trong kho hàng, xưởng bảo trì hoặc khu vực nâng hạ không liên tục, có thể thực hiện bảo dưỡng theo chu kỳ 3 – 6 tháng/lần. Mặc dù số lần đóng ngắt của cụm phanh ít hơn, các chi tiết như lò xo, má phanh và cuộn hút vẫn có thể bị lão hóa theo thời gian hoặc chịu ảnh hưởng từ độ ẩm, bụi bẩn và điều kiện môi trường.

Trong mỗi lần bảo dưỡng, kỹ thuật viên nên đánh giá tổng thể tình trạng của cụm phanh thay vì chỉ thay thế khi xảy ra hư hỏng.

Kiểm định định kỳ theo quy định

Bên cạnh kế hoạch bảo dưỡng nội bộ, doanh nghiệp cần thực hiện kiểm định an toàn thiết bị nâng định kỳ theo quy định hiện hành. Trong quá trình kiểm định, cụm phanh nâng hạ là một trong những hạng mục được kiểm tra kỹ lưỡng nhằm đánh giá khả năng giữ tải, thời gian tác động của phanh và tình trạng hoạt động của toàn bộ cơ cấu nâng.

Việc kết hợp giữa bảo dưỡng định kỳ và kiểm định theo quy định giúp doanh nghiệp chủ động phát hiện các nguy cơ tiềm ẩn, giảm thời gian dừng máy và duy trì hoạt động ổn định của thiết bị.

Thực hiện kiểm tra nhanh trước mỗi ca làm việc

Ngoài lịch bảo dưỡng theo tháng hoặc theo quý, doanh nghiệp nên xây dựng quy trình kiểm tra nhanh trước mỗi ca vận hành. Đây là bước đơn giản nhưng mang lại hiệu quả cao trong việc phát hiện sớm các dấu hiệu bất thường.

Một số nội dung cần kiểm tra gồm:

• Quan sát xem pa lăng có hiện tượng trôi tải sau khi dừng nâng hay không.
• Lắng nghe tiếng kêu bất thường phát ra từ cụm phanh khi đóng hoặc nhả.
• Kiểm tra xem phanh có nhả khi động cơ hoạt động không.
• Quan sát nhiệt độ và mùi bất thường tại khu vực đuôi mô tơ sau quá trình vận hành.
• Kiểm tra tình trạng dây điện, đầu nối và bu lông cố định cụm phanh.

Nếu phát hiện các hiện tượng như phanh đóng chậm, lực hãm suy giảm, cuộn hút nóng bất thường hoặc pa lăng có dấu hiệu trôi tải, cần ngừng thiết bị để kiểm tra và xử lý ngay, tránh tiếp tục vận hành khi chưa xác định rõ nguyên nhân.

Tuấn Cầu Trục khuyến nghị tần suất bảo dưỡng cụm phanh nâng hạ

Câu hỏi thường gặp về cụm phanh nâng hạ (FAQ)

Nếu bạn đang tìm hiểu hoặc chuẩn bị thay thế cụm phanh nâng hạ, đừng bỏ qua những câu hỏi dưới đây. Nội dung được Tuấn Cầu Trục tổng hợp ngắn gọn, kèm giải đáp cơ bản giúp bạn nhanh chóng nắm được các thông tin cần thiết.

Câu 1. Cụm phanh nâng hạ có chức năng gì?

Trả lời:

Cụm phanh nâng hạ có nhiệm vụ hãm và giữ tải khi pa lăng dừng hoạt động. Đây là cơ cấu an toàn giúp khóa trục động cơ, hạn chế hiện tượng trôi tải và đảm bảo quá trình nâng hạ ổn định.

Câu 2. Bao lâu nên bảo dưỡng cụm phanh nâng hạ?

Trả lời:

Thông thường nên kiểm tra định kỳ 1 – 3 tháng đối với thiết bị hoạt động liên tục và 3 – 6 tháng với hệ thống sử dụng ít hơn. Chu kỳ cụ thể phụ thuộc vào cường độ làm việc và môi trường vận hành.

Câu 3. Dấu hiệu nhận biết cụm phanh nâng hạ bị hỏng là gì?

Trả lời:

Một số dấu hiệu phổ biến gồm pa lăng bị trôi tải, phanh phát tiếng kêu bất thường, động cơ nóng nhanh, phanh đóng hoặc nhả chậm và xuất hiện mùi khét tại cụm phanh.

Câu 4. Có thể thay riêng từng linh kiện của cụm phanh không?

Trả lời:

Có. Các chi tiết như cuộn hút, má phanh, lò xo hoặc đĩa phanh đều có thể thay thế riêng nếu còn đáp ứng yêu cầu kỹ thuật và các bộ phận khác vẫn hoạt động bình thường.

Câu 5. Làm thế nào để chọn đúng cụm phanh nâng hạ?

Trả lời:

Cần dựa vào tải trọng pa lăng, công suất động cơ, điện áp cuộn hút, model thiết bị và kích thước lắp đặt. Việc đối chiếu đúng thông số sẽ giúp cụm phanh hoạt động tương thích.

Câu 6. Cụm phanh nâng hạ có dùng chung cho mọi loại pa lăng không?

Trả lời:

Không. Mỗi hãng và mỗi model pa lăng có thiết kế cụm phanh khác nhau về kích thước, mô-men hãm và kết cấu lắp đặt nên cần lựa chọn đúng chủng loại.

Câu 7. Có cần điều chỉnh khe hở sau khi thay má phanh không?

Trả lời:

Có. Sau khi thay má phanh hoặc các chi tiết liên quan, cần điều chỉnh lại khe hở kỹ thuật theo hướng dẫn của nhà sản xuất để đảm bảo phanh đóng và nhả chính xác.

Câu 8. Mua cụm phanh nâng hạ ở đâu?

Trả lời:

Nên lựa chọn đơn vị có kinh nghiệm trong lĩnh vực cầu trục, cung cấp đúng model, hỗ trợ tư vấn kỹ thuật và bảo hành để đảm bảo cụm phanh phù hợp với hệ thống hiện có.

Câu hỏi thường gặp về cụm phanh nâng hạ (FAQ)

Mua cụm phanh nâng hạ ở đâu uy tín, giá tốt?

Việc lựa chọn đúng đơn vị cung cấp cụm phanh nâng hạ không chỉ giúp linh kiện tương thích tốt với pa lăng mà còn đảm bảo doanh nghiệp được hỗ trợ lắp đặt, căn chỉnh và bảo dưỡng thiết bị. Nếu bạn đang tìm kiếm địa chỉ mua thiết bị chính hãng tại Việt Nam, Tuancautruc.com chính là sự lựa chọn tin cậy nhờ những lợi thế vượt trội dưới đây:

• Sản phẩm chính hãng: Toàn bộ cụm phanh pa lăng bàn giao luôn đầy đủ giấy tờ chính hãng. Tôi là đối tác chiến lược và là nhà phân phối chính thức từ năm 2019 của thương hiệu pa lăng và phụ kiện Sungdo (Hàn Quốc).
• Kinh nghiệm kỹ thuật chuyên sâu: Với 17 năm kinh nghiệm trong ngành thiết kế, chế tạo cầu trục, tôi tư vấn chính xác chủng loại má phanh (loại A, B, hay C) phù hợp với từng model thiết bị của bạn. Nhờ đó, các đơn vị có thể loại bỏ rủi ro mua sai mã hàng. Các giải pháp kỹ thuật luôn bám sát tiêu chuẩn Việt Nam TCVN 4244:2005 về thiết bị nâng.
• Kho hàng sẵn có, giao hàng hỏa tốc: Tại kho hàng rộng lớn, tôi luôn lưu kho sẵn số lượng lớn cụm phanh trọn bộ bao gồm cuộn hút, lò xo, đĩa Moving, má phanh cho các dải tải trọng từ 1 Tấn đến 30 Tấn. Tuấn Cầu Trục cũng sẵn sàng giao nhanh toàn quốc để giảm thiểu tối đa thời gian dừng máy của nhà xưởng.
• Giá ưu đãi, rõ ràng, minh bạch: Là nhà phân phối chính thức cụm phanh Sungdo, Tuấn Cầu Trục luôn có giá tốt, nhiều ưu đãi cho từng dự án riêng biệt.
• Chính sách bảo hành và hậu mãi vượt trội: Bảo hành chính hãng từ 6 đến 12 tháng đối với toàn bộ cụm phanh và linh kiện thay thế. Đội ngũ kỹ sư tại xưởng sản xuất cầu trục của tôi luôn sẵn sàng hỗ trợ, hướng dẫn kỹ thuật viên của bạn quy trình tháo dỡ, vệ sinh và căn chỉnh khoảng hở kỹ thuật (air-gap) đúng tiêu chuẩn của hãng.

Thông tin liên hệ đặt hàng chính hãng:

Nếu cụm phanh pa lăng của bạn đang gặp sự cố hoặc đến chu kỳ bảo dưỡng định kỳ, hãy liên hệ ngay với tôi để nhận giải pháp kỹ thuật an toàn và báo giá ưu đãi:

• Website chính thức: Tuancautruc.com
• Xưởng sản xuất: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.

Mua cụm phanh nâng hạ ở đâu uy tín, giá tốt?

Kết luận:

Với Tuấn Cầu Trục, việc hiểu tường tận về cụm phanh nâng hạ không chỉ giúp các đơn vị chọn đúng sản phẩm mà còn góp phần xây dựng quy trình vận hành, bảo trì, bảo dưỡng khoa học. Khi thiết bị được chăm sóc đúng cách, doanh nghiệp sẽ chủ động hơn trong sản xuất, giảm gián đoạn và nâng cao hiệu quả khai thác trong suốt quá trình sử dụng. Liên hệ Tuấn Cầu Trục ngay hôm nay để được tư vấn sản phẩm chính hãng và nhận báo giá ưu đãi cho dự án của bạn.
