[Giải Đáp] Cấu Tạo Cuộn Hút Phanh Gồm Những Bộ Phận Nào?

Cấu tạo cuộn hút phanh gồm những bộ phận nào và mỗi chi tiết đảm nhiệm vai trò gì trong cơ cấu phanh điện từ? Đây là câu hỏi được nhiều kỹ thuật viên và doanh nghiệp quan tâm khi sửa chữa hoặc thay thế linh kiện cầu trục, pa lăng. Hãy cùng Tuấn Cầu Trục tìm câu trả lời chi tiết cũng như giải đáp thắc mắc về cuộn hút phanh trong bài viết dưới đây.

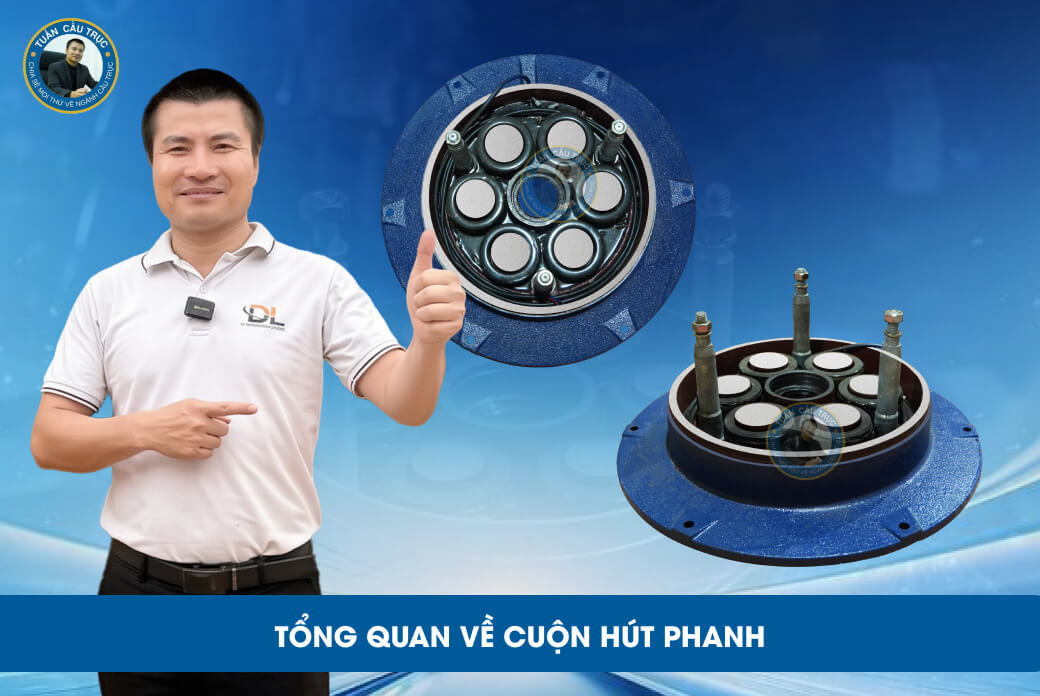

Tổng quan về cuộn hút phanh

Cuộn hút phanh là cụm điện từ quan trọng trong hệ thống phanh của pa lăng và cầu trục, có nhiệm vụ điều khiển quá trình đóng – nhả phanh thông qua lực hút điện từ. Mặc dù có kết cấu khá nhỏ gọn, bộ phận này lại ảnh hưởng trực tiếp đến khả năng vận hành, độ chính xác và an toàn của toàn bộ thiết bị nâng hạ.

Chức năng của cuộn hút phanh

• Tạo lực hút điện từ: Khi được cấp điện, cuộn dây đồng sinh ra từ trường để hút lõi từ hoặc đĩa từ, tạo lực tác động lên cơ cấu phanh.
• Điều khiển quá trình nhả phanh: Lực hút điện từ thắng lực đàn hồi của lò xo, kéo má phanh tách khỏi bề mặt phanh, giúp động cơ quay tự do và thực hiện các chuyển động nâng hạ hoặc di chuyển.
• Tự động hãm khi mất điện: Khi nguồn điện bị ngắt, từ trường biến mất, lò xo sẽ ép má phanh trở lại vị trí ban đầu để hãm động cơ và giữ tải an toàn.
• Bảo vệ hệ thống nâng hạ: Cơ chế “cấp điện để nhả phanh, mất điện để hãm phanh” giúp hạn chế nguy cơ tải rơi ngoài ý muốn, đồng thời nâng cao độ an toàn cho pa lăng, cầu trục và người vận hành.
• Đảm bảo vận hành ổn định: Việc đóng – nhả phanh chính xác giúp giảm rung giật khi khởi động hoặc dừng động cơ, góp phần duy trì hiệu suất và độ ổn định của toàn bộ hệ thống truyền động.

Vì sao cần hiểu cấu tạo cuộn hút phanh?

Việc nắm rõ cấu tạo cuộn hút phanh giúp kỹ thuật viên dễ dàng kiểm tra, chẩn đoán nguyên nhân hư hỏng và lựa chọn đúng linh kiện thay thế. Đồng thời, điều này cũng giúp thợ kỹ thuật nâng cao hiệu quả bảo dưỡng và hạn chế các sự cố phát sinh trong quá trình vận hành. Dưới đây là những lợi ích Tuấn Cầu Trục nhận thấy nếu các đơn vị hiểu rõ về từng thành phần của cuộn hút:

• Chẩn đoán hư hỏng chính xác: Hiểu rõ chức năng của từng bộ phận như cuộn dây đồng, vỏ thép từ tính, lò xo hay lớp keo cách điện giúp xác định nhanh nguyên nhân gây mất lực hút, cháy cuộn dây hoặc phanh không nhả.
• Lựa chọn đúng linh kiện thay thế: Nắm được cấu tạo cuộn hút phanh giúp kỹ thuật viên lựa chọn đúng model, điện áp, kích thước và thông số kỹ thuật, đảm bảo khả năng lắp đặt và vận hành đồng bộ với hệ thống.
• Nâng cao hiệu quả bảo dưỡng: Việc kiểm tra định kỳ từng chi tiết trong cuộn hút giúp phát hiện sớm các dấu hiệu xuống cấp, từ đó có kế hoạch bảo dưỡng hoặc thay thế trước khi xảy ra hư hỏng nghiêm trọng.
• Giảm thời gian dừng thiết bị: Khi xác định đúng vị trí và nguyên nhân sự cố ngay từ đầu, quá trình sửa chữa được thực hiện nhanh hơn, hạn chế ảnh hưởng đến tiến độ sản xuất và hoạt động của doanh nghiệp.
• Đảm bảo vận hành an toàn: Hiểu rõ nguyên lý và cấu tạo của cuộn hút phanh giúp hạn chế các lỗi lắp đặt hoặc thay thế sai kỹ thuật, góp phần duy trì khả năng hãm phanh ổn định và đảm bảo an toàn cho hệ thống nâng hạ.

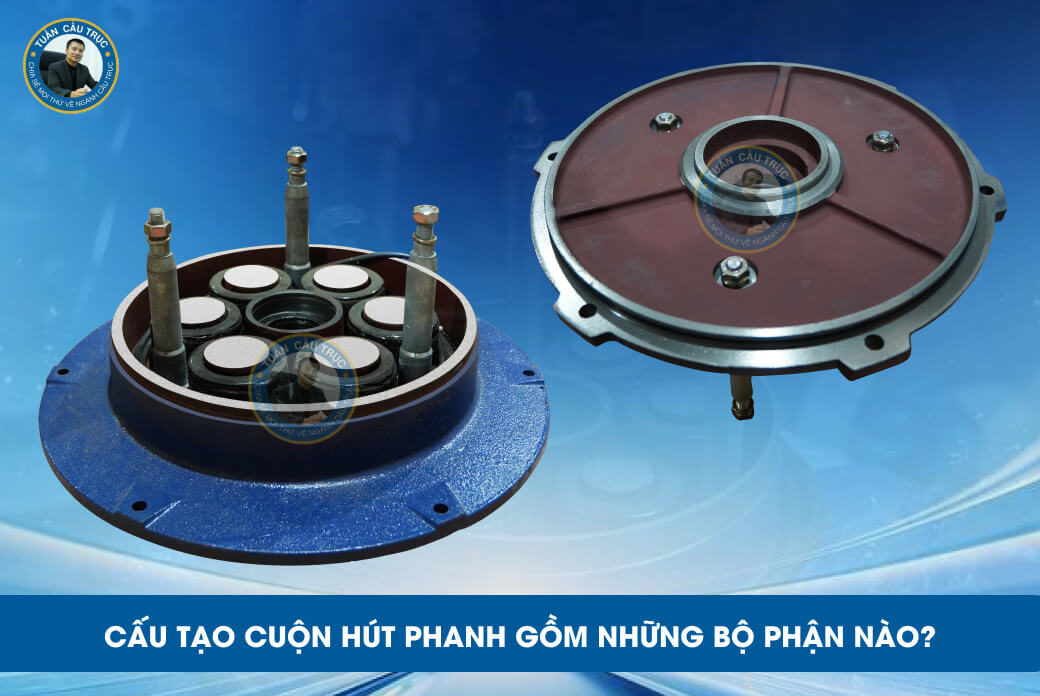

Cấu tạo cuộn hút phanh gồm những bộ phận nào?

Cuộn hút phanh (hay còn gọi là coil phanh điện từ) là bộ phận quan trọng, ảnh hưởng trực tiếp đến khả năng hãm, giữ tải an toàn và độ tin cậy của toàn bộ hệ thống truyền động. Một cuộn hút phanh được chế tạo đúng tiêu chuẩn, lắp đặt chính xác và bảo dưỡng định kỳ sẽ đảm bảo phanh hoạt động êm ái, không bị trượt tải, không phát sinh tiếng ồn và có độ bền cao trong môi trường công nghiệp khắc nghiệt.

Về cơ bản, cuộn hút phanh bao gồm bốn bộ phận chính, mỗi bộ phận đảm nhận một chức năng riêng biệt nhưng lại liên kết chặt chẽ với nhau để tạo nên nguyên lý hoạt động hoàn chỉnh: vỏ thép từ tính, cuộn dây đồng nguyên chất, hệ thống lò xo đàn hồi và lớp keo cách điện epoxy. Dưới đây, Tuấn Cầu Trục sẽ phân tích chi tiết từng bộ phận, từ kết cấu, vật liệu, nguyên lý hoạt động cho đến các lỗi thường gặp và cách nhận biết dưới góc nhìn thợ kỹ thuật lành nghề.

Vỏ thép từ tính – Bộ phận dẫn từ và bảo vệ cuộn hút

Vỏ thép từ tính là lớp bao bên ngoài đồng thời cũng là một trong những chi tiết quan trọng nhất trong cấu tạo cuộn hút phanh. Bộ phận này vừa có nhiệm vụ bảo vệ cuộn dây khỏi bụi bẩn, độ ẩm và va đập trong quá trình làm việc, vừa tham gia trực tiếp vào việc dẫn từ và tập trung từ thông để tạo lực hút điện từ.

Vỏ cuộn hút thường được chế tạo từ thép kỹ thuật điện hoặc thép từ có khả năng dẫn từ cao, gia công chính xác nhằm đảm bảo khe hở từ phù hợp giữa cuộn hút và đĩa phanh. Khi cuộn dây được cấp điện, từ trường sẽ truyền qua vỏ thép, tạo thành mạch từ khép kín giúp lực hút tập trung hơn, từ đó kéo đĩa phanh nhanh và ổn định.

Nếu vỏ thép bị biến dạng, gỉ sét hoặc mòn tại bề mặt tiếp xúc, lực hút sẽ suy giảm, khiến phanh nhả chậm hoặc không nhả. Vì vậy, trong quá trình bảo dưỡng, kỹ thuật viên cần kiểm tra tình trạng bề mặt và độ đồng tâm của vỏ thép để đảm bảo hiệu quả làm việc của cuộn hút.

Cuộn dây đồng nguyên chất – Bộ phận tạo ra từ trường

Trong cấu tạo cuộn hút phanh pa lăng, cuộn dây đồng là bộ phận trực tiếp tạo ra lực hút điện từ. Cuộn dây thường được quấn từ đồng nguyên chất có độ dẫn điện cao và phủ lớp men cách điện chịu nhiệt nhằm đảm bảo khả năng làm việc liên tục trong điều kiện tải nặng.

Khi nguồn điện được cấp vào cuộn dây, dòng điện chạy qua các vòng dây sẽ sinh ra từ trường. Từ trường này kết hợp với vỏ thép từ tính để tạo lực hút kéo đĩa phanh, giúp má phanh tách khỏi bề mặt ma sát và động cơ bắt đầu hoạt động.

Độ bền của cuộn dây phụ thuộc vào chất lượng dây đồng, lớp cách điện và khả năng tản nhiệt của toàn bộ cụm cuộn hút. Nếu cuộn dây bị cháy, chập vòng hoặc xuống cấp do nhiệt độ cao, lực hút sẽ giảm đáng kể, dẫn đến hiện tượng phanh không nhả hoặc nhả không dứt điểm.

Hệ thống lò xo đàn hồi – Cơ cấu tạo lực hãm khi mất điện

Lò xo đàn hồi là bộ phận tạo lực ép trong cấu tạo cuộn hút phanh điện từ, giúp cơ cấu phanh luôn duy trì trạng thái an toàn khi không có điện. Đây là chi tiết quyết định khả năng giữ tải của pa lăng và cầu trục khi dừng vận hành hoặc xảy ra sự cố mất nguồn.

Khi cuộn hút được cấp điện, lực từ sinh ra sẽ thắng lực đàn hồi của lò xo để kéo đĩa phanh, giải phóng cơ cấu hãm. Ngược lại, khi ngắt điện, lò xo lập tức đẩy đĩa phanh trở về vị trí ban đầu, ép má phanh vào đĩa phanh nhằm giữ tải và hãm động cơ.

Do phải làm việc với tần suất đóng – nhả liên tục, lò xo thường được chế tạo từ thép đàn hồi chất lượng cao và tính toán lực ép phù hợp với từng tải trọng. Nếu lò xo bị mỏi, gãy hoặc giảm lực đàn hồi, hiệu quả hãm phanh sẽ suy giảm và ảnh hưởng trực tiếp đến khả năng giữ tải của thiết bị.

Lớp keo cách điện – Bảo vệ cuộn dây và nâng cao độ bền

Lớp keo cách điện là chi tiết không thể thiếu trong cấu tạo cuộn hút phanh động cơ, có nhiệm vụ bảo vệ cuộn dây đồng khỏi tác động của nhiệt độ, độ ẩm, rung động và môi trường làm việc khắc nghiệt.

Thông thường, cuộn dây được phủ hoặc tẩm keo epoxy chịu nhiệt nhằm cố định các vòng dây, tăng khả năng cách điện và hạn chế hiện tượng chập cháy khi nhiệt độ tăng cao. Đồng thời, lớp keo còn ngăn hơi ẩm, bụi bẩn và dầu mỡ xâm nhập vào bên trong cuộn hút, góp phần kéo dài thời gian sử dụng của linh kiện.

Trong quá trình kiểm tra, nếu phát hiện lớp keo bị nứt, bong tróc hoặc đổi màu do quá nhiệt, doanh nghiệp nên tiến hành kiểm tra toàn bộ cuộn dây để tránh nguy cơ chập điện hoặc hư hỏng lan sang các bộ phận khác.

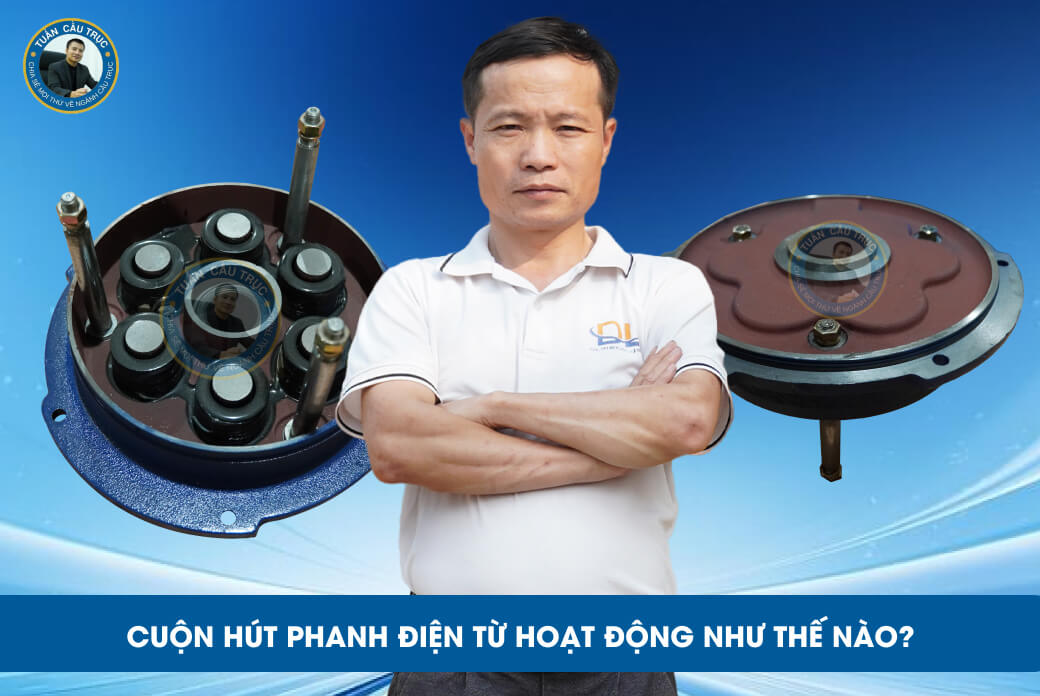

Cuộn hút phanh điện từ hoạt động như thế nào?

Sau khi tìm hiểu cấu tạo cuộn hút phanh điện từ, việc nắm rõ nguyên lý hoạt động sẽ giúp kỹ thuật viên hiểu được cách các bộ phận phối hợp với nhau để điều khiển quá trình đóng – nhả phanh. Để bạn đọc dễ dàng hiểu về quy trình vận hành này, Tuấn Cầu Trục sẽ phân tích chi tiết qua hai trạng thái cấp điện – đóng điện dưới nay.

Nguyên lý hoạt động khi được cấp điện

Khi cấp nguồn điện cho cuộn hút, dòng điện chạy qua cuộn dây đồng sẽ sinh ra từ trường. Từ trường được dẫn qua vỏ thép từ tính và tập trung tại lõi từ, tạo lực hút kéo đĩa từ về phía thân cuộn hút. Lực hút này thắng lực đàn hồi của lò xo, giúp má phanh tách khỏi đĩa phanh để động cơ hoạt động bình thường.

Quá trình diễn ra theo trình tự: Cấp điện → Cuộn dây sinh từ trường → Lõi từ bị hút → Lò xo bị nén → Má phanh tách khỏi đĩa phanh → Động cơ quay.

Khi má phanh được giải phóng khỏi bề mặt ma sát, trục động cơ có thể quay tự do để thực hiện các chuyển động nâng hạ hoặc di chuyển. Đây là trạng thái làm việc bình thường của cấu tạo cuộn hút phanh điện từ pa lăng trong quá trình vận hành.

Nguyên lý hoạt động khi mất điện

Khi nguồn điện bị ngắt hoặc xảy ra sự cố mất điện, cuộn dây không còn sinh ra từ trường nên lực hút điện từ biến mất. Lúc này, hệ thống lò xo đàn hồi sẽ tự động đưa cơ cấu phanh trở về trạng thái ban đầu, ép má phanh vào đĩa phanh để hãm động cơ và giữ tải.

Quy trình hoạt động: Mất điện → Từ trường biến mất → Lò xo đẩy lõi từ trở về vị trí ban đầu → Má phanh ép vào đĩa phanh → Động cơ dừng và giữ tải an toàn.

Nhờ cơ chế này, tải trọng luôn được giữ ổn định ngay cả khi nguồn điện bị gián đoạn, góp phần hạn chế hiện tượng trôi tải và nâng cao mức độ an toàn cho hệ thống cầu trục, pa lăng điện.

Vì sao cơ chế này được sử dụng phổ biến trên pa lăng và cầu trục?

Cơ chế hoạt động của cấu tạo cuộn hút phanh điện từ mang lại nhiều ưu điểm cho hệ thống nâng hạ, đặc biệt trong môi trường công nghiệp có tần suất làm việc cao:

• Nhả phanh nhanh ngay khi cấp điện, giúp động cơ khởi động và vận hành ổn định.
• Tự động hãm phanh khi mất điện, góp phần giữ tải an toàn và giảm rủi ro trong quá trình nâng hạ.
• Đóng – nhả phanh chính xác, giảm hiện tượng rung giật khi khởi động hoặc dừng động cơ.
• Kết cấu đơn giản, độ tin cậy cao, thuận tiện cho việc kiểm tra, bảo dưỡng và thay thế linh kiện.
• Phù hợp với nhiều loại động cơ, từ pa lăng điện, cầu trục đến các thiết bị truyền động công nghiệp sử dụng phanh điện từ.

Nhờ nguyên lý làm việc này, cấu tạo cuộn hút phanh điện từ trở thành giải pháp được ứng dụng rộng rãi trong các hệ thống pa lăng và cầu trục hiện đại, đáp ứng yêu cầu vận hành ổn định, chính xác và an toàn trong nhiều điều kiện làm việc khác nhau.

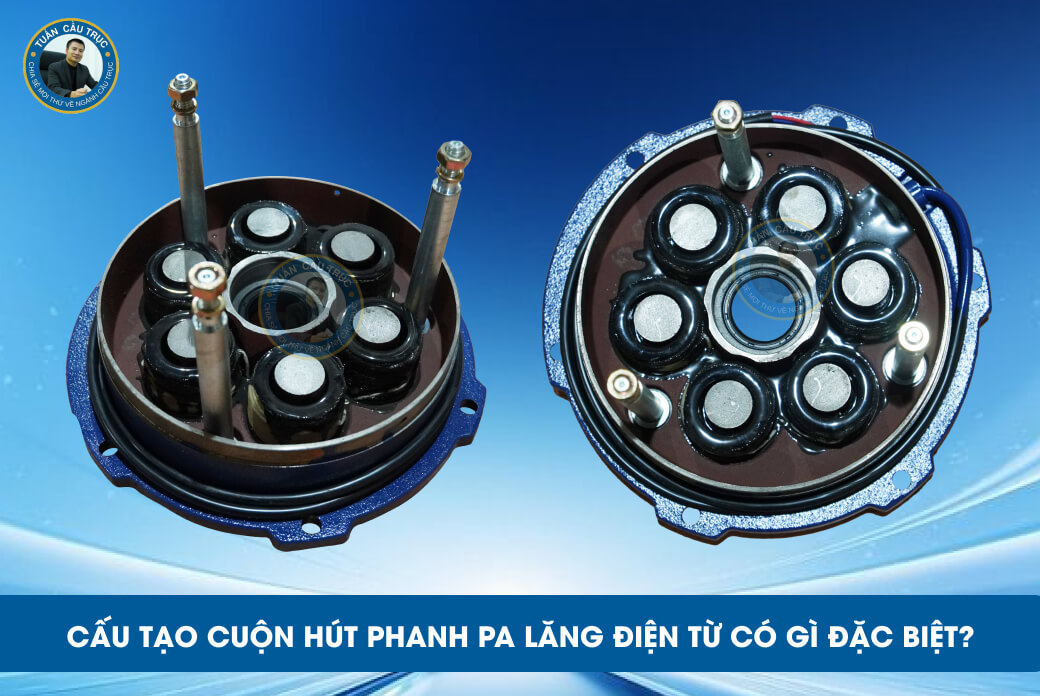

Cấu tạo cuộn hút phanh pa lăng điện từ có gì đặc biệt?

Mặc dù có nguyên lý hoạt động tương tự các loại cuộn hút điện từ khác, cấu tạo cuộn hút phanh pa lăng vẫn có nhiều đặc điểm riêng để đáp ứng yêu cầu làm việc trong hệ thống nâng hạ. Thiết bị không chỉ phải tạo lực hút đủ lớn để nhả phanh nhanh mà còn phải hoạt động ổn định trong điều kiện đóng ngắt liên tục, chịu tải trọng lớn và môi trường công nghiệp khắc nghiệt.

Từ góc nhìn của người làm nghề lâu năm, Tuấn Cầu Trục nhận thấy đặc điểm cấu tạo của cuộn hút phanh pa lăng có nhiều điểm dễ nhận diện như:

Thiết kế nhỏ gọn, dễ tích hợp với động cơ

Một trong những đặc điểm nổi bật của cấu tạo cuộn hút phanh pa lăng là kích thước nhỏ gọn nhưng được thiết kế tối ưu để lắp trực tiếp vào cụm phanh của động cơ nâng hạ. Kết cấu này giúp tiết kiệm không gian lắp đặt, giảm khối lượng toàn bộ hệ thống và thuận tiện cho công tác bảo trì hoặc thay thế khi cần thiết.

Lực hút điện từ lớn, nhả phanh nhanh

Mặc dù có kích thước không lớn, cuộn hút phanh pa lăng vẫn tạo ra lực hút điện từ mạnh nhờ sự kết hợp giữa cuộn dây đồng nguyên chất và vỏ thép từ tính có độ dẫn từ cao. Khi được cấp điện, lực hút đủ để thắng lực đàn hồi của lò xo, giúp má phanh tách khỏi đĩa phanh nhanh chóng và động cơ khởi động ổn định.

Chịu được chu kỳ đóng – ngắt liên tục

Trong quá trình vận hành, pa lăng điện thường xuyên thực hiện các thao tác nâng, hạ, dừng và khởi động nhiều lần trong ngày. Vì vậy, cấu tạo cuộn hút phanh pa lăng được thiết kế để chịu được tần suất đóng – ngắt điện cao mà vẫn duy trì lực hút ổn định, hạn chế hiện tượng quá nhiệt hoặc suy giảm hiệu suất sau thời gian dài sử dụng.

Thiết kế phù hợp với từng tải trọng pa lăng

Mỗi dòng pa lăng sẽ sử dụng cuộn hút có lực hút, điện áp và kích thước khác nhau nhằm đáp ứng tải trọng làm việc tương ứng. Ví dụ, cuộn hút dùng cho pa lăng 1 tấn sẽ có kết cấu khác với pa lăng 5 tấn, 10 tấn hoặc 20 tấn. Việc lựa chọn đúng chủng loại giúp cơ cấu phanh đóng – nhả chính xác, đảm bảo khả năng giữ tải và vận hành ổn định.

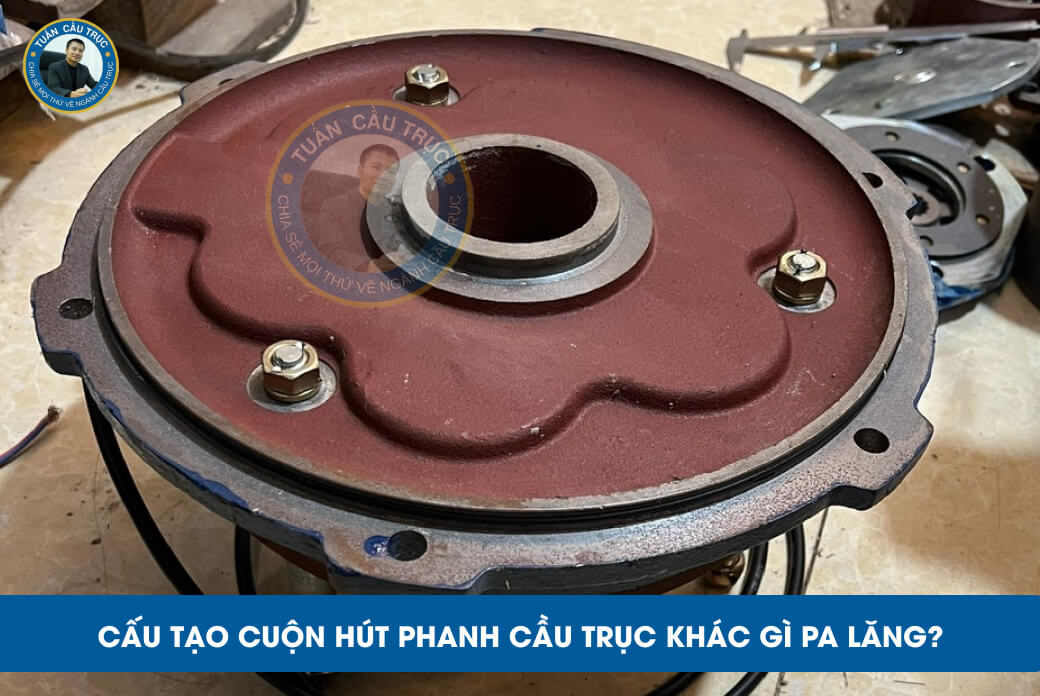

Cấu tạo cuộn hút phanh cầu trục khác gì pa lăng?

Do khác nhau về công suất động cơ, tải trọng làm việc và điều kiện vận hành nên cấu tạo, kích thước cũng như thông số kỹ thuật của hai loại cuộn hút có nhiều điểm khác biệt. Việc phân biệt đúng từng loại cuộn hút sẽ giúp doanh nghiệp lựa chọn linh kiện phù hợp, đảm bảo khả năng lắp đặt đồng bộ và duy trì hiệu quả vận hành của hệ thống.

Mặc dù có cùng nguyên lý tạo lực hút điện từ, cấu tạo cuộn hút phanh cầu trục và cuộn hút phanh pa lăng được thiết kế cho hai cơ cấu làm việc khác nhau. Trong khi phanh pa lăng phục vụ chủ yếu cơ cấu nâng hạ thì phanh cầu trục đảm nhận nhiệm vụ giúp dầm biên dừng đúng vị trí, vận hành ổn định. Do khác nhau về chức năng nên lực hút, kích thước và thông số kỹ thuật của hai loại cuộn hút cũng được tính toán phù hợp với từng chế độ làm việc.

• Cuộn hút phanh pa lăng: Ưu tiên khả năng giữ tải: Cuộn hút phanh pa lăng được lắp trên động cơ nâng hạ và làm việc trực tiếp với tải trọng của hàng hóa. Khi mất điện, hệ thống phải lập tức hãm phanh để giữ vật nâng ở trạng thái an toàn, vì vậy cuộn hút thường có lực hút lớn, khả năng làm việc ổn định và chịu được chu kỳ đóng – ngắt liên tục.
• Cuộn hút phanh cầu trục : Ưu tiên điều khiển chuyển động: Khác với pa lăng, cấu tạo cuộn hút phanh cầu trục được thiết kế cho động cơ di chuyển xe con hoặc xe cầu. Chức năng chính là điều khiển quá trình đóng – nhả phanh khi cầu trục chạy ngang hoặc chạy dọc, giúp thiết bị dừng chính xác, giảm quán tính và hạn chế rung lắc trong quá trình vận hành.

So sánh cuộn hút phanh cầu trục và cuộn hút phanh pa lăng

Dưới đây là những khác biệt cơ bản giữa cuộn hút phanh pa lăng và cầu trục:

Tiêu chí	Cuộn hút phanh cầu trục	Cuộn hút phanh pa lăng
Vị trí lắp đặt	Động cơ di chuyển dầm biên	Động cơ nâng hạ
Chức năng chính	Hãm và dừng chuyển động khi di chuyển	Nhả phanh và giữ tải khi nâng hạ
Đặc điểm lực hút	Phù hợp với mô-men quán tính của cơ cấu di chuyển	Lực hút lớn để thắng lực ép phanh và đảm bảo giữ tải
Kích thước	Thường nhỏ hoặc trung bình, tùy công suất động cơ	Đa dạng, thường lớn hơn ở các pa lăng tải trọng cao
Điện áp sử dụng	24VDC, 110VAC, 220VAC hoặc 380VAC tùy thiết kế	24VDC, 110VAC, 220VAC hoặc 380VAC tùy model pa lăng
Môi trường làm việc	Làm việc liên tục theo chuyển động của cầu trục trong nhà xưởng, kho bãi	Làm việc liên tục trong cơ cấu nâng hạ, chịu tải trọng lớn
Yêu cầu kỹ thuật	Dừng êm, hạn chế rung lắc, định vị chính xác	Giữ tải an toàn, nhả phanh nhanh và ổn định

Có thể sử dụng cuộn hút phanh pa lăng – cầu trục thay thế cho nhau không?

Mặc dù có nhiều điểm tương đồng về cấu tạo cuộn hút phanh cầu trục và cuộn hút phanh pa lăng, hai loại này không nên thay thế lẫn nhau nếu chưa đối chiếu đầy đủ model, điện áp, kích thước lắp đặt và lực hút. Việc sử dụng sai chủng loại có thể khiến phanh hoạt động không đúng thiết kế, ảnh hưởng đến khả năng giữ tải hoặc điều khiển chuyển động của thiết bị. Với các hệ thống cầu trục, pa lăng đang vận hành, doanh nghiệp nên lựa chọn đúng cuộn hút theo khuyến nghị của nhà sản xuất hoặc đơn vị kỹ thuật để đảm bảo hiệu quả và an toàn.

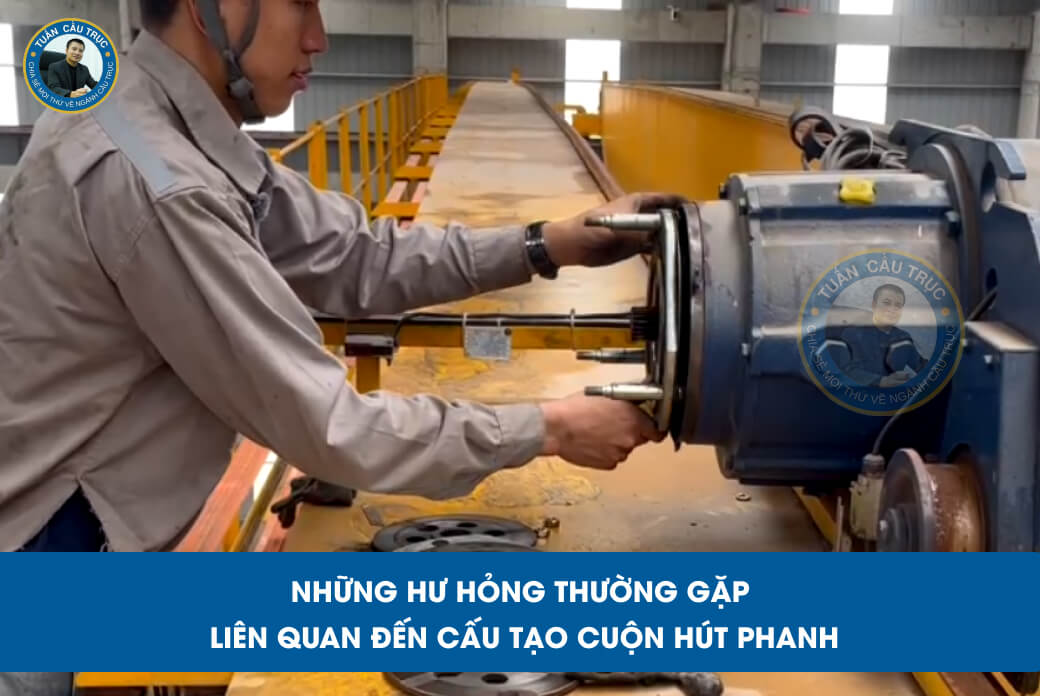

Những hư hỏng thường gặp liên quan đến cấu tạo cuộn hút phanh

Do đặc thù làm việc liên tục dưới tác động của dòng điện, nhiệt độ, rung động và môi trường nhiều bụi bẩn hoặc độ ẩm cao, phanh pa lăng, cầu trục được tính toán thiết kế kỹ càng từng chi tiết. Theo thời gian, một số thành phần trong cấu tạo cuộn hút phanh có thể xuống cấp, làm giảm lực hút điện từ và ảnh hưởng đến khả năng đóng – nhả phanh của hệ thống. Dưới đây là những hư hỏng Tuấn Cầu Trục thường gặp ở bộ phận này.

Cháy cuộn dây đồng

Cháy cuộn dây thường xảy ra do cấp sai điện áp, làm việc quá tải, tản nhiệt kém hoặc lớp cách điện bị lão hóa. Khi gặp sự cố này, cuộn hút sẽ không tạo được lực hút hoặc hoạt động yếu. Dấu hiệu rõ ràng là cuộn hút không hút khi cấp điện, có mùi khét, lớp sơn cách điện đổi màu hoặc đo điện trở thấy cuộn dây bị đứt.

Chập vòng dây

Chập vòng dây xuất hiện khi lớp cách điện giữa các vòng dây bị hư hỏng khiến các vòng dây tiếp xúc với nhau. Sự cố này làm lực hút suy giảm và cuộn hút nhanh nóng hơn bình thường. Khi xảy ra sự cố này, cuộn hút nóng nhanh, phanh nhả chậm hoặc không nhả hết, dòng điện tiêu thụ tăng bất thường.

Gãy hoặc mỏi lò xo đàn hồi

Sau thời gian dài làm việc với tần suất đóng – nhả liên tục, lò xo có thể bị mỏi hoặc gãy làm giảm lực ép phanh khi mất điện, ảnh hưởng đến khả năng giữ tải. Lúc này, phanh giữ tải không chắc, má phanh ép không đều hoặc động cơ vẫn có hiện tượng trôi nhẹ sau khi dừng.

Nứt hoặc bong lớp keo cách điện epoxy

Lớp keo epoxy có nhiệm vụ cố định cuộn dây và bảo vệ khỏi nhiệt độ, độ ẩm cũng như rung động. Khi lớp keo bị nứt hoặc bong tróc, khả năng cách điện giảm và nguy cơ chập cháy sẽ tăng lên. Cùng lúc đó, keo bị nứt, đổi màu, bong khỏi cuộn dây, cuộn hút rung mạnh hoặc xuất hiện hiện tượng chập điện cục bộ.

Vỏ thép từ tính bị rỉ sét hoặc biến dạng

Vỏ thép từ tính vừa bảo vệ cuộn dây vừa dẫn từ để tạo lực hút. Nếu bị rỉ sét, ăn mòn hoặc biến dạng, hiệu quả dẫn từ sẽ giảm và lực hút điện từ không còn đạt như thiết kế. Thời điểm này, phanh nhả chậm, lực hút yếu dù điện áp ổn định hoặc bề mặt vỏ xuất hiện gỉ sét, nứt, móp méo.

Khe hở từ không đúng tiêu chuẩn

Khe hở giữa lõi từ và đĩa từ ảnh hưởng trực tiếp đến lực hút điện từ. Nếu khe hở quá lớn do mòn chi tiết hoặc lắp đặt sai kỹ thuật, cuộn hút sẽ hoạt động kém hiệu quả. Dấu hiệu nhận biết là cuộn hút phát tiếng kêu khi làm việc, má phanh không tách khỏi đĩa phanh hoặc động cơ khởi động nặng, phanh bị rà trong quá trình vận hành.

Cách hạn chế hư hỏng cuộn hút phanh

Để cấu tạo cuộn hút phanh luôn hoạt động ổn định, doanh nghiệp nên thực hiện bảo dưỡng định kỳ và chú ý:

• Kiểm tra đúng điện áp cấp cho cuộn hút.
• Vệ sinh bụi bẩn, dầu mỡ và hơi ẩm trên cụm phanh.
• Kiểm tra cuộn dây, lò xo, lớp keo epoxy và vỏ thép từ tính.
• Điều chỉnh khe hở từ theo đúng thông số kỹ thuật.
• Thay thế linh kiện khi phát hiện dấu hiệu xuống cấp.

Việc kiểm tra và xử lý sớm các hư hỏng sẽ giúp cụm phanh hoạt động ổn định, giảm chi phí sửa chữa và hạn chế thời gian dừng máy ngoài kế hoạch.

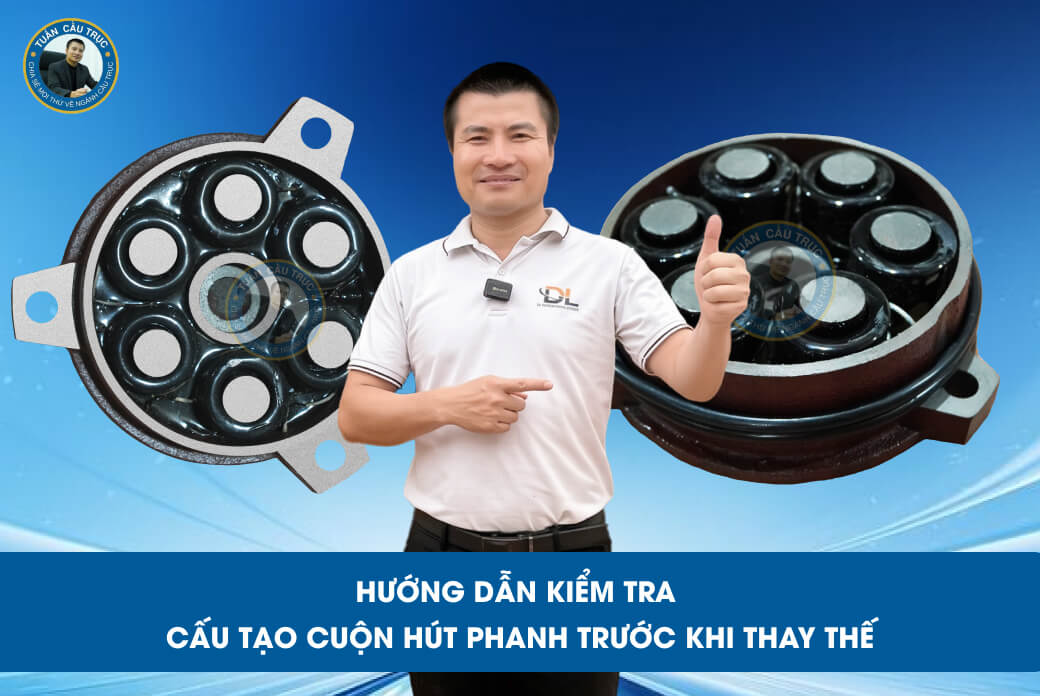

Hướng dẫn kiểm tra cấu tạo cuộn hút phanh trước khi thay thế

Trước khi tiến hành thay thế tổng thể cuộn hút, kỹ thuật viên cần kiểm tra kỹ cấu tạo cuộn hút phanh, đánh giá chi tiết từng bộ phận để xác định đúng nguyên nhân hư hỏng. Việc kiểm tra từng hạng mục sẽ giúp các đơn vị nhận định tổng thể, tránh thay nhầm linh kiện, rút ngắn thời gian dừng máy để sửa chữa.

Kiểm tra điện trở cuộn dây

Điện trở cuộn dây phản ánh trực tiếp tình trạng của cuộn hút. Đây là bước đầu tiên cần thực hiện khi kiểm tra.

• Đo điện trở bằng đồng hồ vạn năng.
• So sánh với thông số kỹ thuật của nhà sản xuất.
• Nếu điện trở bằng 0 Ω hoặc ∞ Ω, cuộn dây có thể đã chập hoặc đứt.

Kiểm tra điện áp cấp vào cuộn hút

Điện áp không đúng định mức sẽ làm lực hút suy giảm hoặc khiến cuộn dây nhanh hư hỏng.

• Đo điện áp khi cuộn hút đang làm việc.
• Kiểm tra có đúng điện áp định mức (24VDC, 110VAC, 220VAC hoặc 380VAC).
• Đảm bảo nguồn điện ổn định, không sụt áp.

Kiểm tra khe hở từ

Khe hở từ ảnh hưởng trực tiếp đến lực hút điện từ và khả năng nhả phanh của hệ thống.

• Đo khe hở giữa lõi từ và đĩa từ.
• Đối chiếu với thông số kỹ thuật của nhà sản xuất.
• Điều chỉnh nếu khe hở vượt quá giới hạn cho phép.

Kiểm tra hệ thống lò xo đàn hồi

Lò xo quyết định khả năng ép phanh khi mất điện, vì vậy cần được kiểm tra định kỳ.

• Quan sát tình trạng gãy, cong hoặc rỉ sét.
• Kiểm tra độ đàn hồi của lò xo.
• Thay thế nếu lò xo bị mỏi hoặc mất lực ép.

Kiểm tra lực hút điện từ

Đây là bước đánh giá tổng thể khả năng làm việc của cuộn hút sau khi cấp điện.

• Quan sát lực hút của lõi từ hoặc đĩa từ.
• Kiểm tra hành trình đóng – nhả phanh.
• Lắng nghe tiếng kêu bất thường và đánh giá khả năng nhả phanh.

Lưu ý khi kiểm tra trước khi thay thế

Để việc kiểm tra đạt hiệu quả và đảm bảo an toàn, kỹ thuật viên nên tuân thủ một số nguyên tắc cơ bản sau đây khi thay thế từng thành phần trong cấu tạo cuộn hút phanh động cơ:

• Ngắt nguồn điện trước khi thao tác.
• Sử dụng thiết bị đo đạt chuẩn.
• Đối chiếu thông số với catalogue của nhà sản xuất.
• Chỉ thay thế khi đã xác định đúng nguyên nhân hư hỏng.
• Lựa chọn đúng model, điện áp và thông số kỹ thuật của cuộn hút mới.

Thực hiện đầy đủ các bước trên sẽ giúp đánh giá chính xác tình trạng cấu tạo cuộn hút phanh, từ đó đưa ra phương án sửa chữa hoặc thay thế phù hợp, góp phần nâng cao độ tin cậy và an toàn cho hệ thống pa lăng, cầu trục.

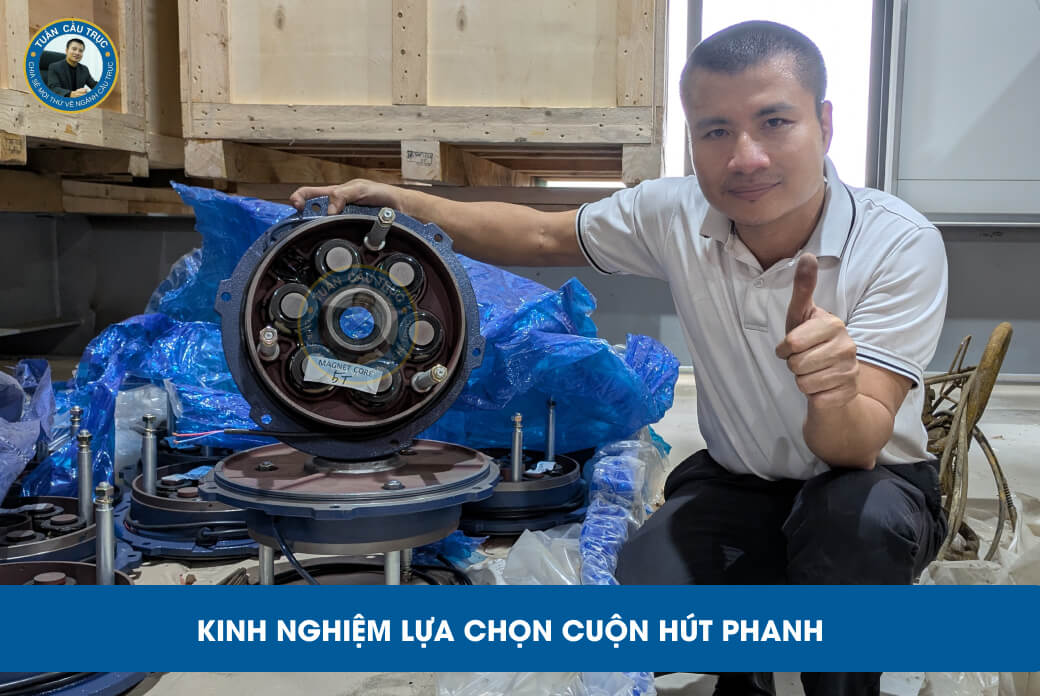

Kinh nghiệm lựa chọn cuộn hút phanh phù hợp

Từ những thông tin chi tiết về sơ đồ cấu tạo cuộn hút phanh cũng như nguyên lý vận hành của bộ phận này, Tuấn Cầu Trục hy vọng rằng bạn đọc đã có thông tin đầy đủ để chọn sản phẩm phù hợp. Dưới góc độ thợ làm nghề lâu năm, tôi cho rằng Quý doanh nghiệp nên lưu ý những điểm sau để đảm bảo cuộn hút chuẩn hãng, phù hợp với pa lăng và vận hành ổn định, an toàn.

Lựa chọn đúng điện áp làm việc

Điện áp là thông số đầu tiên cần kiểm tra trước khi thay thế cuộn hút. Mỗi cuộn phanh được thiết kế cho một mức điện áp nhất định như 24VDC, 110VAC, 220VAC hoặc 380VAC. Nếu sử dụng sai điện áp, cuộn hút có thể không đủ lực để nhả phanh, hoạt động quá nhiệt hoặc cháy cuộn dây. Vì vậy, doanh nghiệp nên kiểm tra tem thông số hoặc catalogue của nhà sản xuất trước khi lắp đặt.

Chọn lực hút phù hợp với cụm phanh

Lực hút điện từ phải tương ứng với lực ép của lò xo và kích thước cụm phanh. Cuộn hút có lực hút quá nhỏ sẽ không thắng được lực đàn hồi của lò xo, trong khi lực hút quá lớn có thể làm các chi tiết cơ khí chịu tải không cần thiết. Đối với phanh điện từ cho pa lăng, cầu trục, lực hút thường được tính toán theo từng model pa lăng nhằm đảm bảo cơ cấu đóng – nhả phanh hoạt động chính xác và ổn định.

Lựa chọn theo tải trọng của thiết bị

Mỗi tải trọng pa lăng hoặc cầu trục sẽ sử dụng loại cuộn hút có thông số kỹ thuật khác nhau. Cuộn hút dành cho pa lăng 1 tấn sẽ không phù hợp với pa lăng 5 tấn, 10 tấn hay 20 tấn, thậm chí hàng trăm tấn. Khi lựa chọn, doanh nghiệp nên căn cứ vào tải trọng thiết kế, công suất động cơ và mô-men phanh thay vì chỉ dựa trên kích thước bên ngoài của sản phẩm.

Đối chiếu đúng model và kích thước lắp đặt

Ngay cả khi hai cuộn hút có cùng điện áp, chúng vẫn có thể khác nhau về kích thước, hành trình làm việc hoặc vị trí lắp đặt. Vì vậy, cần kiểm tra chính xác model, mã sản phẩm và các kích thước cơ khí trước khi thay thế. Nếu có sẵn sơ đồ cấu tạo cuộn hút phanh hoặc bản vẽ kỹ thuật của nhà sản xuất, kỹ thuật viên sẽ dễ dàng đối chiếu từng chi tiết để lựa chọn đúng linh kiện tương thích với cụm phanh hiện có.

Ưu tiên sản phẩm từ nhà sản xuất uy tín

Cuộn hút phanh từ các nhà sản xuất uy tín thường được chế tạo bằng dây đồng nguyên chất, thép từ tính có độ dẫn từ cao và vật liệu cách điện chịu nhiệt đạt tiêu chuẩn. Điều này giúp lực hút ổn định, hạn chế hiện tượng quá nhiệt và nâng cao độ bền trong quá trình sử dụng. Ngoài chất lượng sản phẩm, doanh nghiệp cũng nên ưu tiên đơn vị cung cấp có đầy đủ catalogue, thông số kỹ thuật, chính sách bảo hành và hỗ trợ tư vấn lựa chọn đúng chủng loại.

Lựa chọn theo môi trường làm việc

Môi trường vận hành cũng ảnh hưởng trực tiếp đến thời gian sử dụng thực tế của cuộn hút. Với các nhà máy thép, xi măng, hóa chất hoặc khu vực có độ ẩm, bụi và nhiệt độ cao, nên lựa chọn cuộn hút có lớp keo epoxy chịu nhiệt, vỏ thép chống ăn mòn và cấp cách điện phù hợp.

Đối với cấu tạo cuộn hút phanh cầu trục hoặc cấu tạo cuộn hút phanh động cơ làm việc liên tục trong môi trường công nghiệp nặng, việc lựa chọn đúng cấp bảo vệ và vật liệu chế tạo sẽ giúp cụm phanh duy trì lực hút ổn định, giảm hư hỏng và kéo dài thời gian khai thác.

Tham khảo ý kiến kỹ thuật trước khi thay thế

Trong trường hợp không xác định được model hoặc thông số của cuộn hút cũ, các đơn vị nên chủ động cung cấp hình ảnh, kích thước, điện áp hoặc model động cơ cho đơn vị kỹ thuật để được tư vấn đúng chủng loại.

Việc lựa chọn đúng ngay từ đầu không chỉ giúp doanh nghiệp chọn sản phẩm với cấu tạo cuộn hút phanh điện từ pa lăng đúng thiết kế mà còn hạn chế thời gian dừng máy, giảm chi phí sửa chữa và đảm bảo an toàn cho toàn bộ hệ thống pa lăng, cầu trục.

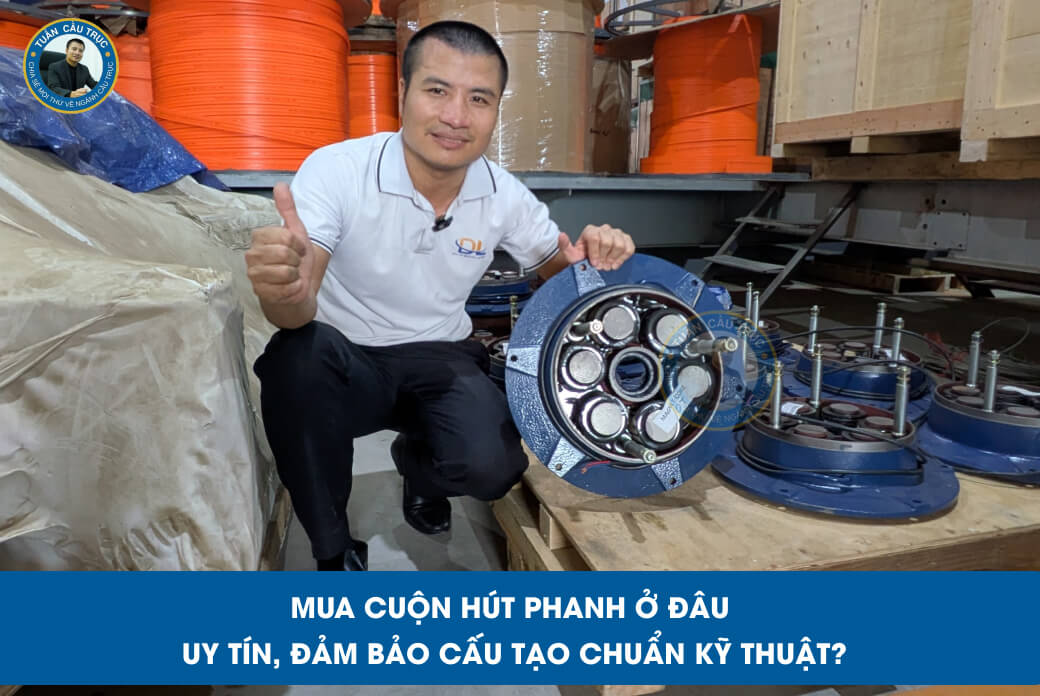

Mua cuộn hút phanh ở đâu uy tín, đảm bảo cấu tạo chuẩn kỹ thuật?

Cấu tạo cuộn hút phanh chính hãng, chuẩn kỹ thuật là nhân tố đặc biệt quan trọng, ảnh hưởng trực tiếp đến hiệu suất hoạt động của cuộn hút. Một sản phẩm có cấu tạo đúng chuẩn sẽ tạo lực hút ổn định, đóng – nhả phanh chính xác và tương thích với cụm phanh của pa lăng hoặc cầu trục.

Để đáp ứng điều này, các đơn vị cần chọn nhà cung cấp cuộn hút uy tín, minh bạch thông tin về nguồn gốc xuất xứ, cấu tạo cũng như có chế độ hỗ trợ kỹ thuật tối ưu.

Tiêu chí chọn nhà cung cấp

Khi lựa chọn đơn vị cung cấp cuộn hút phanh, doanh nghiệp nên ưu tiên những đơn vị am hiểu đặc điểm của từng cấu tạo cuộn hút phanh điện từ. Một nhà cung cấp giàu kinh nghiệm phải đáp ứng đầy đủ các tiêu chí sau đây:

• Cung cấp sản phẩm có nguồn gốc, xuất xứ và model rõ ràng.
• Thông số kỹ thuật đầy đủ: điện áp, lực hút, kích thước lắp đặt, tải trọng tương thích.
• Có catalogue, bản vẽ hoặc tài liệu kỹ thuật để đối chiếu khi thay thế.
• Hỗ trợ kiểm tra khả năng tương thích với pa lăng hoặc cầu trục đang sử dụng.
• Có chính sách bảo hành và hỗ trợ sau bán hàng rõ ràng.

Vì sao nên chọn Tuấn Cầu Trục?

Hơn 17 năm hoạt động trong lĩnh vực cầu trục, pa lăng và linh kiện thay thế, Tuấn Cầu Trục cung cấp nhiều chủng loại cuộn hút phanh phù hợp với các hệ thống nâng hạ trong công nghiệp. Đội ngũ kỹ thuật có kinh nghiệm thực tế sẽ hỗ trợ doanh nghiệp lựa chọn đúng model theo điện áp, tải trọng và cụm phanh đang sử dụng.

Bên cạnh việc cung cấp sản phẩm, Tuấn Cầu Trục còn hỗ trợ đối chiếu thông số kỹ thuật, kiểm tra khả năng tương thích với cấu tạo cuộn hút phanh pa lăng, cấu tạo cuộn hút phanh cầu trục và nhiều dòng động cơ nâng hạ, di chuyển khác. Điều này giúp hạn chế tình trạng chọn sai linh kiện hoặc phải thay đổi kết cấu khi lắp đặt.

Đặc biệt, Tuấn Cầu Trục có đội ngũ kỹ sư chuyên môn cao, giàu kinh nghiệm luôn sẵn sàng hỗ trợ kỹ thuật trọn đời cho mọi giải pháp nâng hạ đặc thù. Với kinh nghiệm trong lĩnh vực cầu trục và pa lăng, Tuấn Cầu Trục không chỉ cung cấp linh kiện mà còn đồng hành cùng doanh nghiệp trong quá trình lựa chọn, lắp đặt và bảo hành, bảo trì sản phẩm.

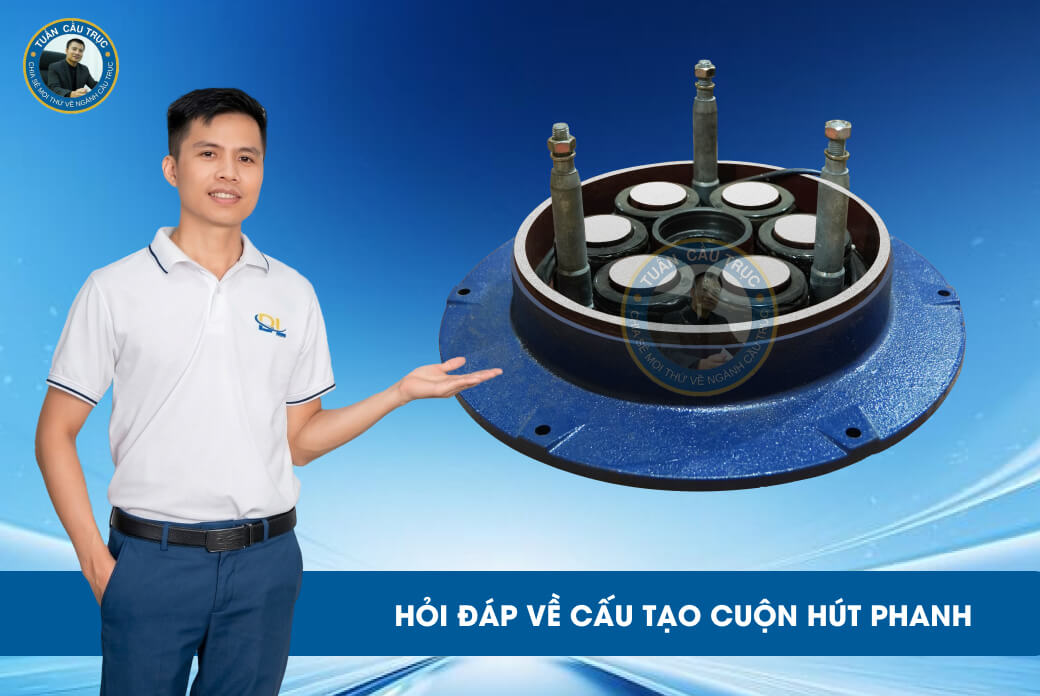

(FAQ) Hỏi đáp về cấu tạo cuộn hút phanh

Để giúp doanh nghiệp tường tận hơn về cấu tạo cuộn hút phanh, Tuấn Cầu Trục tổng hợp những câu hỏi thường gặp trong quá trình lựa chọn, kiểm tra, sửa chữa và thay thế. Mỗi câu trả lời được tôi đúc rút từ chính những trải nghiệm thực tế trong lĩnh vực pa lăng và cầu trục.

Câu 1: Cấu tạo cuộn hút phanh gồm những bộ phận nào?

Trả lời:

Một cuộn hút phanh tiêu chuẩn thường gồm bốn bộ phận chính: vỏ thép từ tính, cuộn dây đồng nguyên chất, hệ thống lò xo đàn hồi và lớp keo cách điện epoxy. Mỗi bộ phận đảm nhận một chức năng riêng nhưng phối hợp với nhau để tạo lực hút điện từ và điều khiển quá trình đóng – nhả phanh.

Câu 2: Cuộn hút phanh hoạt động theo nguyên lý nào?

Trả lời:

Khi được cấp điện, cuộn dây đồng sinh ra từ trường để hút lõi từ, thắng lực lò xo và nhả má phanh, giúp động cơ hoạt động. Khi mất điện, từ trường biến mất, lò xo sẽ ép má phanh trở lại vị trí ban đầu để hãm động cơ và giữ tải an toàn.

Câu 3: Khi nào cần thay cuộn hút phanh?

Trả lời:

Nên thay cuộn hút khi cuộn dây bị cháy, chập vòng dây, lực hút suy giảm, vỏ thép từ tính biến dạng hoặc lớp keo cách điện xuống cấp nghiêm trọng. Trước khi thay thế, cần kiểm tra điện áp cấp, điện trở cuộn dây và khe hở từ để xác định đúng nguyên nhân hư hỏng.

Câu 4: Có thể thay cuộn hút khác model không?

Trả lời:

Không nên. Mỗi model được thiết kế theo điện áp, lực hút, kích thước lắp đặt và cụm phanh riêng. Việc sử dụng sai model có thể khiến phanh không nhả hết, không giữ được tải hoặc ảnh hưởng đến độ bền của động cơ.

Câu 5: Làm sao để nhận biết cuộn hút bị cháy?

Trả lời:

Một số dấu hiệu thường gặp gồm cuộn hút không tạo lực hút khi cấp điện, có mùi khét, lớp sơn cách điện đổi màu hoặc điện trở cuộn dây bất thường. Trong nhiều trường hợp, cuộn hút cũng sẽ nóng nhanh và phát ra tiếng kêu bất thường khi hoạt động.

Câu 6: Cuộn hút phanh có sửa chữa được không?

Trả lời:

Tùy mức độ hư hỏng. Một số lỗi như vệ sinh bề mặt từ, điều chỉnh khe hở hoặc thay lò xo có thể khắc phục được. Tuy nhiên, nếu cuộn dây bị cháy, chập nhiều vòng hoặc vỏ từ biến dạng, giải pháp phù hợp thường là thay mới để đảm bảo hiệu quả và độ ổn định.

Câu 7: Bao lâu nên kiểm tra cuộn hút phanh một lần?

Trả lời:

Đối với hệ thống làm việc liên tục, nên kiểm tra định kỳ từ 3–6 tháng/lần hoặc theo kế hoạch bảo dưỡng của doanh nghiệp. Riêng các môi trường có nhiệt độ cao, nhiều bụi hoặc độ ẩm lớn nên rút ngắn chu kỳ kiểm tra để phát hiện sớm các dấu hiệu xuống cấp.

Câu 8: Khi thay cuộn hút phanh cần lưu ý những gì?

Trả lời:

Cần đối chiếu đầy đủ điện áp, model, lực hút, kích thước lắp đặt và hãng sản xuất trước khi thay thế. Sau khi lắp xong, nên kiểm tra lại khe hở từ, hành trình đóng – nhả phanh và khả năng giữ tải để đảm bảo hệ thống hoạt động đúng kỹ thuật.

Câu 9: Mua cuộn hút phanh ở đâu để đảm bảo đúng cấu tạo và thông số kỹ thuật?

Trả lời:

Doanh nghiệp nên lựa chọn các đơn vị chuyên về cầu trục và pa lăng, có đầy đủ catalogue, thông số kỹ thuật và đội ngũ tư vấn am hiểu sản phẩm. Điều này giúp lựa chọn đúng model, đúng điện áp và đảm bảo cuộn hút tương thích với hệ thống đang vận hành, hạn chế rủi ro trong quá trình sử dụng.

Kết luận

Việc nắm rõ cấu tạo cuộn hút phanh không chỉ giúp đơn vị lựa chọn đúng linh kiện mà còn giúp doanh nghiệp có cơ chế vận hành, bảo trì, bảo dưỡng phù hợp. Mỗi chi tiết, từ cuộn dây đồng, vỏ thép từ tính đến lò xo đàn hồi hay lớp keo cách điện, đều góp phần tạo nên khả năng vận hành ổn định của pa lăng và cầu trục. Với kinh nghiệm nhiều năm trong ngành nâng hạ, Tuấn Cầu Trục luôn sẵn sàng tư vấn, kiểm tra và cung cấp giải pháp phù hợp để hệ thống nâng hạ vận hành bền bỉ, an toàn và đúng yêu cầu kỹ thuật.

TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY

🌐 Website: https://tuancautruc.com/

 Hotline: 09 686 55 438

📺 Youtube: https://www.youtube.com/@tuancautruc

👍Facebook: https://www.facebook.com/tuancautruc

 Linkedin: https://www.linkedin.com/in/tuancautruc1980

 Blogspot: https://tuancautrucdl.blogspot.com/

 Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.

 Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.
