Cấu Tạo Cổng Trục: Bóc Tách 4 Thành Phần Chính

Để vận hành an toàn, bảo trì đúng cách việc thấu hiểu cấu tạo cổng trục là yêu cầu cần thiết đối với các chủ xưởng. Dưới góc nhìn của đơn vị có 15 năm kinh nghiệm thiết kế, chế tạo và lắp đặt cổng trục, tôi – Tuấn Cầu Trục sẽ bóc tách toàn bộ sơ đồ cấu tạo của hệ thống này trong bài viết sau đây.

Tổng quan về cổng trục và cấu tạo cổng trục

Trong phần đầu tiên của bài viết, tôi sẽ khái quát tới bạn đọc về định nghĩa cổng trục cũng như sơ đồ cấu tạo cơ bản của dòng sản phẩm này.

Về cơ bản, cổng trục (Gantry Crane) là thiết bị nâng hạ có kết cấu khung dạng cổng chịu lực dùng để nâng hạ và di chuyển hàng hóa, vật tư trong không gian làm việc của nhà xưởng hoặc bãi tập kết. Khác với cầu trục truyền thống, ở cổng trục, toàn bộ hệ thống dầm chịu lực không cần gá lên dầm đường chạy treo trên cao của tường xưởng, mà nó tự đứng vững qua chân cổng và di chuyển tịnh tiến trên hệ ray cố định đặt trực tiếp trên nền móng bê tông dưới mặt đất.

Thiết bị có kết cấu khung vững chắc gồm dầm chính đặt ngang, được đỡ bởi các chân cổng bằng thép và di chuyển dọc theo đường chạy nhờ các cụm dầm biên (dầm đầu) đặt áp sát nền mặt đất của nhà xưởng hoặc bãi tập kết ngoài trời.

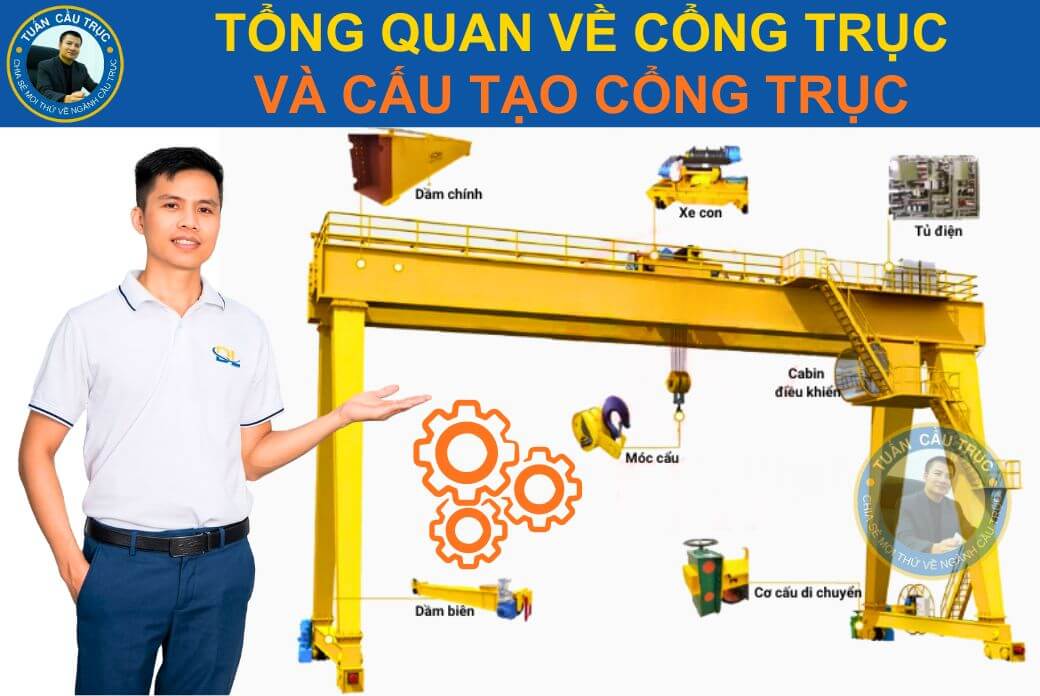

Tổng quan đôi nét về cổng trục như thế nào?

Sơ đồ mô tả cấu tạo tổng thể của hệ thống cổng trục:

Nhìn chung, một hệ thống cổng trục tiêu chuẩn sẽ gồm có các thành phần chính như sau:

• Bộ phận trên cao: Pa lăng nâng hạ di chuyển ngang
• Thanh ngang chịu lực: Dầm chính cổng trục
• Hệ thống cột đỡ đối xứng: Chân cổng trục (Bên Trái) – Chân cổng trục (Bên Phải)
• Cơ cấu dịch chuyển đáy: [Dầm biên + Bánh xe] – [Dầm biên + Bánh xe]
• Tâm tải trọng mặt đất: Hệ ray chạy cố định trên móng bê tông

Về mặt cơ học, hệ thống kết cấu hình học này cho phép cổng trục chịu được hai dạng tải trọng chính trong suốt chu trình làm việc:

• Tải trọng đứng: Bao gồm trọng lượng bản thân của toàn bộ kết cấu thép thiết bị và khối lượng thực tế của kiện hàng khi được nhấc lên khỏi mặt đất.
• Tải trọng ngang: Lực quán tính sinh ra khi bắt đầu khởi động hoặc phanh hãm cơ cấu di chuyển dọc, kết hợp cùng áp lực gió tác động cực lớn khi thiết bị vận hành tại các bãi ngoài trời.

Sự kết hợp đồng bộ giữa các thành phần này giúp cổng trục đảm nhiệm tốt vai trò nâng hạ khối hàng hóa tải trọng tới hàng trăm tấn trong điều kiện kho bãi đặc thù.

Cấu tạo cổng trục chi tiết – Bóc tách từng bộ phận

Dù ở mức tải trọng vài tấn hay đến cả hàng trăm tấn, mỗi hệ thống cổng trục tiêu chuẩn đều được cấu thành từ các bộ phận cơ khí và điện tiêu chuẩn, liên kết chặt chẽ với nhau theo sơ đồ bóc tách dưới đây:

Dầm chính (Kết cấu chịu lực thượng tầng)

Dầm chính là kết cấu chịu lực chính để pa lăng hoặc cụm xe con mang hàng chạy trên đó. Tại xưởng sản xuất của tôi, dầm chính luôn được tính toán chi tiết và chế tạo nghiêm ngặt theo tiêu chuẩn an toàn Việt Nam TCVN 4244:2005. Vật liệu sử dụng bắt buộc phải là các mác thép chuyên dụng chịu lực cường độ cao như SS400, CT3, Q235 hoặc Q345 nhằm đảm bảo độ cứng, độ bền và độ võng nằm trong giới hạn cho phép.

Cụ thể, độ võng của dầm chính khi chịu tải tối đa (f) không được vượt quá 1/700 hoặc 1/800 chiều dài khẩu độ (L) tùy thuộc vào kết cấu dầm đơn hay dầm đôi. Thông thường, dầm chính thường được thiết kế theo một trong hai dạng chính như sau:

• Dầm hộp: Được tổ hợp hàn từ các tấm thép đỉnh, thép thành và thép đáy bằng công nghệ hàn tự động hoặc bán tự động. Bên trong lòng dầm hộp luôn được bố trí các tấm vách ngăn ngang và vách ngăn dọc để chống biến dạng tấm thành, chống mất ổn định cục bộ và tăng khả năng chịu mô-men xoắn.
• Dầm giàn không gian: Kết cấu từ các thanh thép hình, thép góc, thép ống liên kết đan xen với nhau theo tính toán hình học. Dạng dầm này giúp giảm tối đa hệ số cản gió, giảm tải trọng bản thân nên cực kỳ tối ưu khi cổng trục phải làm việc liên tục ở các bãi ngoài trời lộng gió như bến cảng, bãi cấu kiện bê tông.

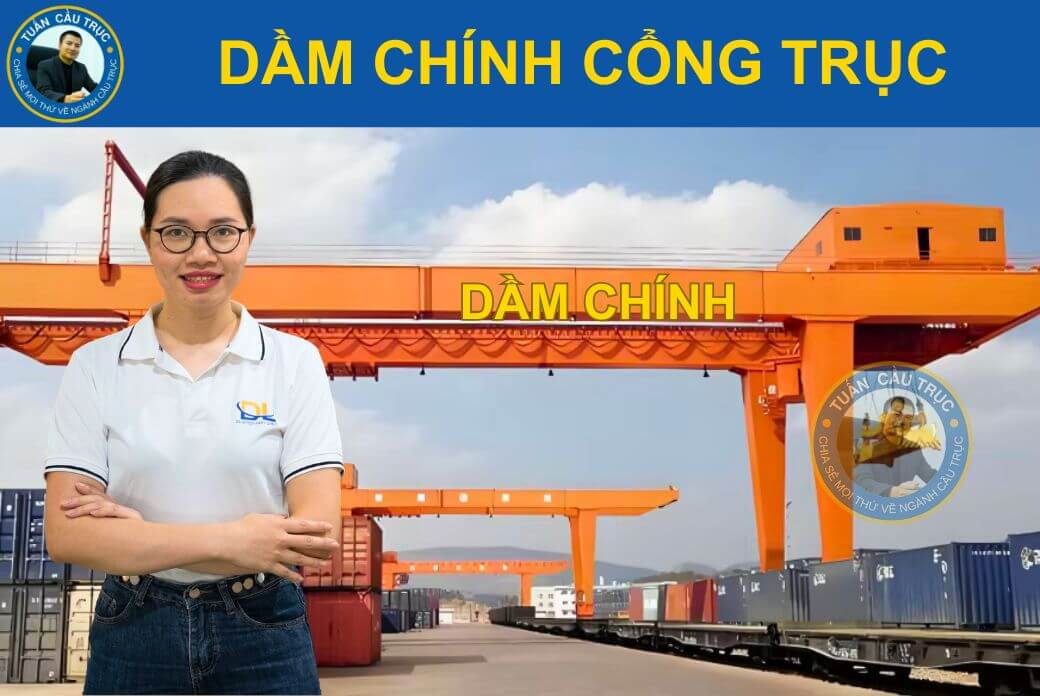

Dầm chính cổng trục

Chân cổng (Bộ phận đỡ khung dầm và truyền lực)

Về mặt kết cấu, chân cổng được chế tạo linh hoạt từ thép tấm hàn thành dạng hộp lớn, thép ống tròn cường độ cao hoặc thép hình liên kết dạng khung giàn không gian. Trong quá trình thực tế triển khai giải pháp nâng hạ tải lớn, tôi thường thiết kế chân cổng theo hai dạng liên kết cốt lõi như sau:

• Kết cấu cứng (Chân cứng): Chân được liên kết ngàm cố định chắc chắn với dầm chính bằng hệ thống mặt bích dày và bulông cường độ cao (mác bulông 8.8 hoặc 10.9). Liên kết này đảm bảo khung cổng trục vững chắc, không bị biến dạng hình học hay lệch phom khi thiết bị chịu tải trọng ngang lớn lúc khởi động hoặc phanh hãm.
• Kết cấu mềm (Chân mềm): Chân liên kết với dầm chính thông qua một khớp gối tựa (khớp bản lề tự do). Cấu trúc chân mềm này cực kỳ quan trọng đối với các dòng cổng trục khẩu độ dài, giúp bù đắp tự động các sai lệch cao độ hoặc sai lệch khoảng cách giữa hai đường ray ngoài bãi, đồng thời giải phóng ứng suất nhiệt sinh ra do thời tiết nắng mưa co giãn.

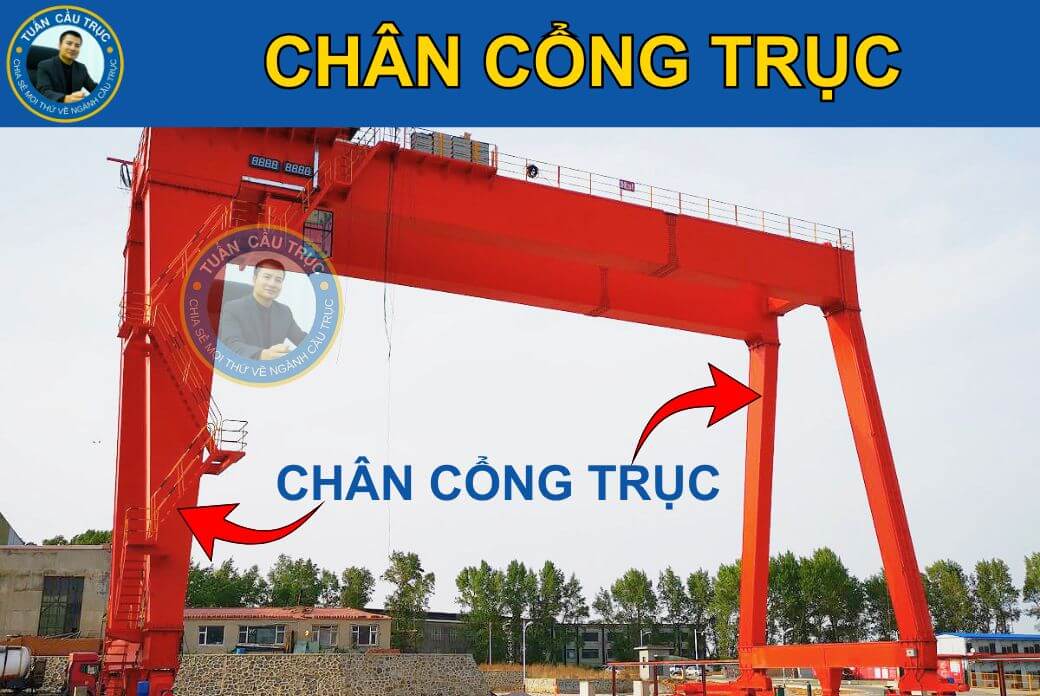

Chân cổng

Dầm biên và Hệ thống bánh xe di chuyển

Dầm biên là bộ phận lắp bánh xe và động cơ để di chuyển toàn bộ cổng trục dọc theo đường ray bê tông. Tại Tuấn Cầu Trục, bộ phận này được tối ưu với các đặc điểm chính sau đây:

• Bánh xe cổng trục: Chịu toàn bộ tải trọng của kết cấu thép và hàng hóa đè nặng lên nền đất. Bánh xe thường được rèn hoặc đúc từ thép hợp kim cao cấp 65Mn, tôi thể tích và bề mặt để đạt độ cứng từ 300 đến 380 HB nhằm giảm thiểu mài mòn vách bánh xe. Bánh xe cổng trục thường có thiết kế gờ kép (hai gờ bên) để ôm chặt lấy thanh ray, chống trật bánh khỏi đường chạy.
• Động cơ dầm biên (Mô tơ chân chạy): Để không làm cản trở không gian làm việc và bốc dỡ hàng hóa dưới mặt đất, động cơ dầm biên thường được thiết kế tích hợp hộp giảm tốc gọn gàng. Tùy vào vị trí lắp đặt và yêu cầu không gian trống của kho bãi, người dùng có thể lựa chọn kiểu động cơ loại A, C hoặc L, Z để tối ưu diện tích xếp dỡ hàng hóa xung quanh chân cổng, giúp xe tải hoặc xe nâng dễ dàng tiếp cận kiện hàng mà không sợ va quệt.

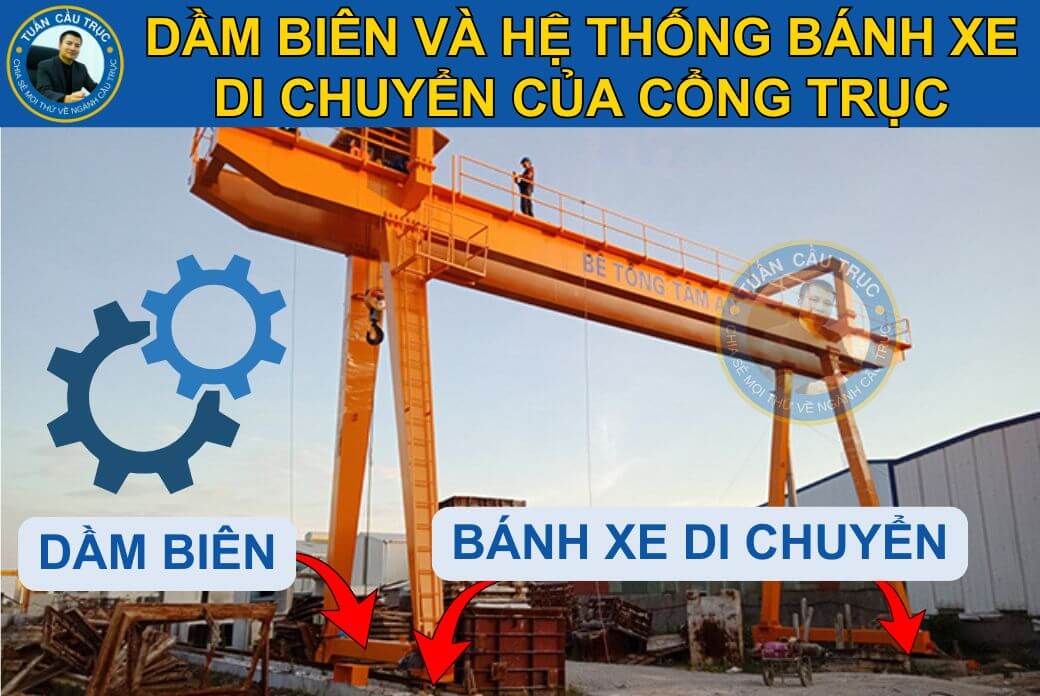

Dầm biên và Hệ thống bánh xe di chuyển

Hệ thống cấp điện dọc (Cơ cấu rulo cuốn nhả cáp)

Do đặc thù cổng trục thường di chuyển trên đường ray dưới đất với hành trình dài ngoài trời, phương án cấp nguồn dọc phổ biến Tuấn Cầu Trục thường sử dụng là rulo cuốn nhả cáp tự động. Thiết bị này đảm bảo cáp nguồn luôn được thu gọn hoặc nhả ra theo vị trí thực tế của cổng trục, triệt tiêu nguy cơ rách cáp, vướng cáp hoặc kẹt cáp vào đường ray. Tùy vào chiều dài cáp điện và điều kiện làm việc, rulo được chia thành 3 loại cơ bản:

• Rulo cuốn bằng lò xo: Phù hợp cho hành trình ngắn (thường dưới 30 mét) và cáp điện có tiết diện nhỏ.
• Rulo cuốn bằng đối trọng: Sử dụng sức nặng của đối trọng cơ khí để thu cáp, vận hành đơn giản, bền bỉ và dễ bảo trì.
• Rulo cuốn bằng động cơ: Phương án tối ưu cho các dòng cổng trục nâng hạ hàng nặng, sử dụng động cơ có tích hợp ly hợp từ để cuốn cáp điện tiết diện lớn với chiều dài đường chạy dọc dài hàng trăm mét.

Về phương án bố trí vị trí cấp nguồn trên mặt đất, hệ thống chia làm 2 cách:

• Cấp nguồn từ đầu đường chạy: Áp dụng khi tổng chiều dài đường chạy ngắn hơn dung lượng chứa cáp tối đa trên quả rulo.
• Cấp nguồn từ điểm giữa đường chạy: Đây là giải pháp thông minh giúp tăng gấp đôi phạm vi hoạt động của cổng trục ngoài bãi với cùng một chiều dài cáp điện quấn trên rulo (cổng trục chạy sang hai bên từ điểm tâm nguồn).

Lưu ý kỹ thuật từ Tuấn Cầu Trục: Trong trường hợp không sử dụng rulo, doanh nghiệp có thể lựa chọn hệ thống máng C treo cáp dẹt. Tuy nhiên, phương án này bắt buộc phải lắp đặt thêm hệ thống cột đỡ và thanh đỡ máng C chạy dọc suốt đường ray để đảm bảo cao độ an toàn kỹ thuật, tránh vướng víu xe nâng, xe tải di chuyển phía dưới mặt sàn bãi.

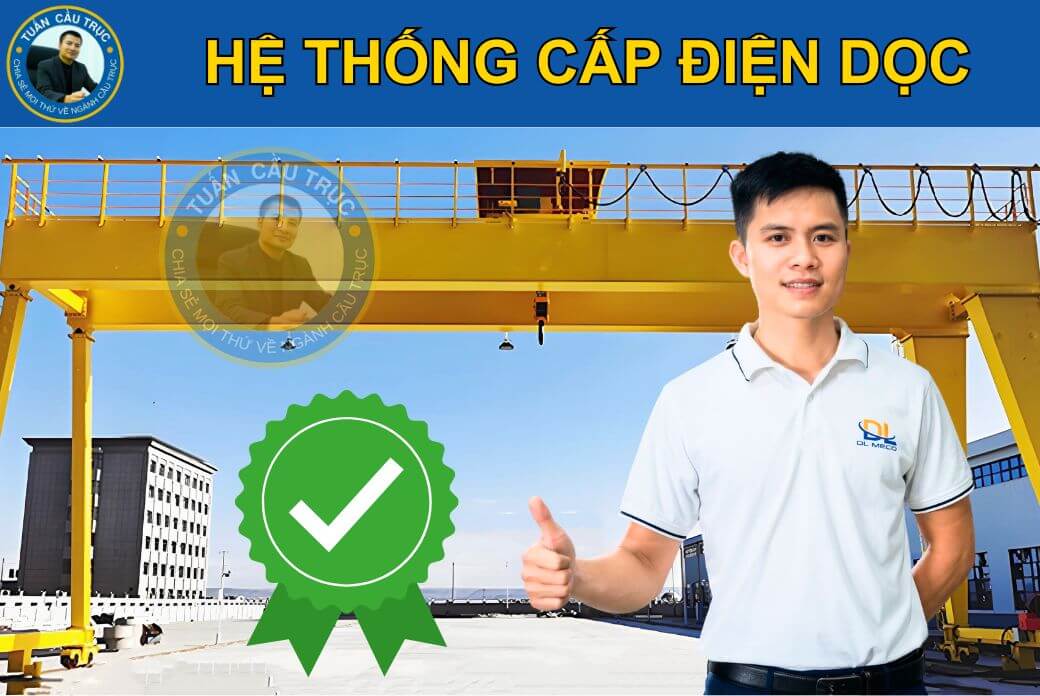

Hệ thống cấp điện dọc

Pa lăng, móc cẩu và thiết bị điều khiển tiêu chuẩn

Đây chính là cơ cấu chấp hành trực tiếp thực hiện chức năng nâng, hạ và định vị vị trí kiện hàng trong không gian. Tại Tuấn Cầu Trục, nhóm bộ phận này được chúng tôi tối ưu chức năng với những đặc tính được tùy chỉnh ở từng thành phần như sau:

• Pa lăng (Thiết bị nâng): Sử dụng pa lăng cáp điện hoặc pa lăng xích điện để thực hiện việc nâng hạ và di chuyển ngang dưới (hoặc trên) dầm chính. Đối với các dự án cần độ bền, độ bền cao và hoạt động liên tục trong môi trường công nghiệp nặng, tôi luôn tư vấn khách hàng sử dụng pa lăng Sungdo nhập khẩu chính hãng của Hàn Quốc. Trường hợp doanh nghiệp cần tối ưu chi phí đầu tư ban đầu, pa lăng Weihua của Trung Quốc sẽ là một phương án cân đối ngân sách hợp lý.
• Móc cẩu và Lẫy an toàn: Cụm móc cẩu được chế tạo từ thép hợp kim rèn hoặc đúc nguyên khối chịu lực uốn kéo cực tốt. Đặc biệt, mỏ móc bắt buộc phải tích hợp khóa an toàn (lưỡi gà) bằng thép hợp kim kết hợp lò xo xoắn chịu mỏi. Chi tiết nhỏ này giúp chống tuột cáp vải, tuột xích tải khi kiện hàng gặp hiện tượng chao đảo, gió lùa hoặc chùng dây đột ngột.
• Tủ điện và Thiết bị điều khiển: Tủ điện tổng chứa các thiết bị đóng cắt bảo vệ (Aptomat, khởi động từ, rơ-le) và biến tần. Biến tần giúp động cơ chân chạy dầm biên khởi động và dừng lại êm ái, ngắt hiện tượng giật cục cho kết cấu chân cổng trục khi đóng ngắt dòng điện. Người vận hành sẽ điều khiển các chuyển động thông qua tay bấm có dây gắn theo pa lăng, điều khiển từ xa (như dòng Remote Juuko của Đài Loan) hoặc tay gạt điều khiển (Joystick) đặt trong cabin treo trên cao.
• Hệ thống đường ray chạy dưới đất: Thường dùng loại ray P (ray xe lửa từ P24, P38 đến P43) hoặc ray vuông bằng thép đặc hàn đính, được lắp cố định trên hệ thống móng bê tông cốt thép dưới nền bãi bằng hệ kẹp ray tiêu chuẩn.

Nhìn chung, cấu tạo của một hệ thống cổng trục tiêu chuẩn là sự phối hợp hài hòa giữa dầm chính, dầm biên, chân cổng, pa lăng, hệ điện,… Mỗi bộ phận đảm nhận một nhiệm vụ riêng biệt, kết hợp với nhau để giúp cổng trục di chuyển trên hành trình dài và dễ dàng nâng hạ khối hàng hóa lên tới hàng trăm tấn.

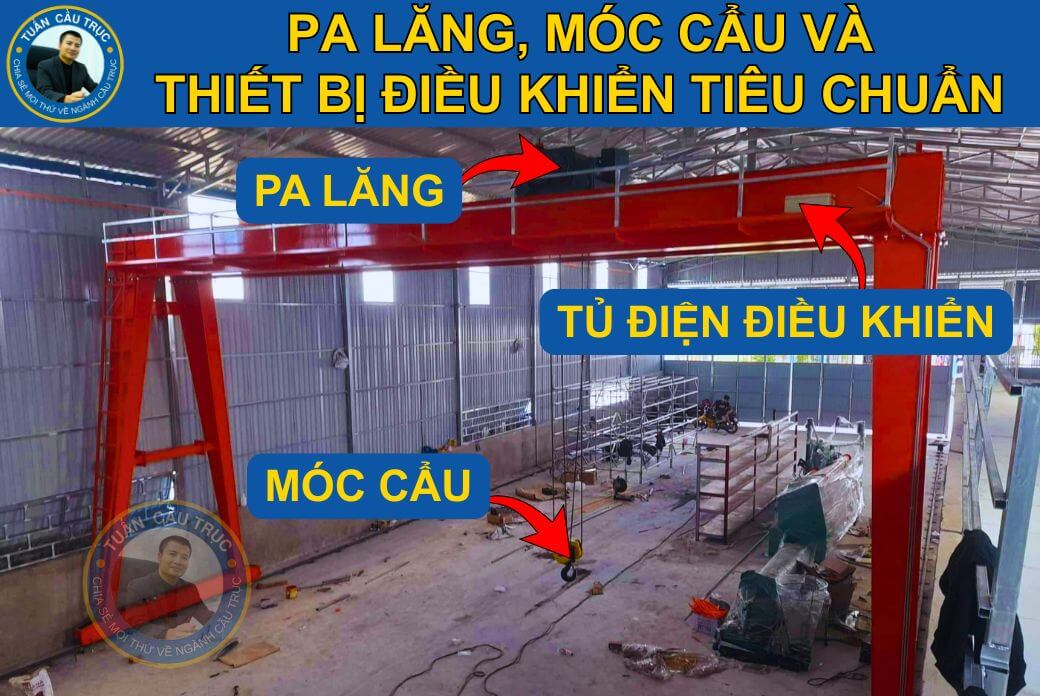

Pa lăng, móc cẩu và thiết bị điều khiển tiêu chuẩn

Phân tích cấu tạo cổng trục theo tải trọng thực tế áp dụng

Để tối ưu chi phí đầu tư ban đầu cũng như đảm bảo hiệu suất an toàn và vận hành, tùy từng dải tải trọng sẽ yêu cầu phương án thiết kế cổng trục chuyên biệt. Thông thường, việc phân tích chi tiết cấu tạo cổng trục theo tải trọng chính là tiêu chí phân loại cơ bản mà kỹ sư cơ khí bắt buộc phải tính toán kỹ lưỡng.

Tùy thuộc vào khối lượng hàng hóa cần nâng hạ thực tế, kết cấu chịu lực của khung thép và các thiết bị cơ điện đi kèm cổng trục sẽ có sự thay đổi rõ rệt như sau:

Cấu tạo cổng trục tải trọng nhỏ (Từ 1 tấn đến 5 tấn)

Đây là giải pháp nâng hạ có tính cơ động cao, linh hoạt, chuyên phục vụ cho các nhà xưởng gia công cơ khí nhỏ, kho thành phẩm hoặc các bãi vật liệu có tần suất làm việc ở mức trung bình và thấp.

• Đặc điểm kết cấu thép: Với dải tải trọng nhỏ từ 1 tấn, 2 tấn đến 5 tấn, dầm chính của cổng trục thường sử dụng trực tiếp các loại thép hình cán nóng tiêu chuẩn chữ I (như mã hiệu I250, I300, I400 tùy thuộc vào khoảng cách khẩu độ) hoặc dầm hộp hàn mỏng nhẹ. Chân cổng trục trong phân khúc này chủ yếu dùng kết cấu thép ống tròn chịu lực hoặc thép hộp vuông tổ hợp bố trí theo biên dạng chữ A đơn giản để giảm trọng lượng bản thân thiết bị.

Đặc biệt, nhiều hệ cổng trục mini đẩy tay trong phân khúc này còn cấu tạo cụm bánh xe dầm biên bằng chất liệu nhựa PU hoặc cao su đúc chịu lực có tích hợp khóa hãm xoay tự do, cho phép thiết bị di chuyển linh hoạt trên mặt sàn phẳng mà không cần lắp đặt hệ ray thép cố định.

• Thiết bị nâng hạ và cấp điện: Cổng trục phân khúc nhỏ có thể sử dụng dòng pa lăng xích điện chạy bằng xích tải hoặc pa lăng cáp điện dầm đơn loại treo, di chuyển dọc bằng cách ôm vào cánh dưới của thanh thép I dầm chính. Hệ thống cấp điện ngang cho pa lăng sử dụng phương án con lăn chạy trong máng C dẫn cáp dẹt loại nhỏ, giúp tối ưu chi phí lắp đặt, kết cấu đơn giản và dễ dàng cho anh em thợ tự bảo trì, tháo lắp thay thế nhanh tại xưởng.

Cấu tạo hệ thống cổng trục tầm trung (Từ 10 tấn đến 20 tấn)

Cổng trục tải từ 10 – 20 tấn được xem là nhóm thiết bị nâng hạ phổ biến, thường được dùng cho việc bốc dỡ các cấu kiện bê tông đúc sẵn, phôi đúc cơ khí hạng trung và vận hành tại các tổng kho bãi quản lý thép tấm, thép hình ngoài trời.

• Đặc điểm kết cấu thép: Khi bước sang dải tải trọng lớn hơn từ 10 tấn, 15 tấn đến 20 tấn, dầm chính bắt buộc phải chuyển dịch sang dạng dầm hộp tổ hợp dày dặn. Dầm được hàn liên kết từ các tấm thép đỉnh, tấm thành và tấm đáy có độ dày tính toán kỹ lưỡng, bên trong lòng hộp được gia cường gia tải bằng các xương chữ V hoặc vách ngăn chống móp vách dầm.

Bộ phận chân cổng trục lúc này là kết cấu thép hộp lách lớn, được liên kết xuống cụm dầm biên ở mặt đất thông qua hệ thống mặt bích dày và bulông cường độ cao (mác bulông 8.8 hoặc 10.9) nhằm chống lại lực cắt và lực vặn xoắn cực tốt khi cổng trục mang tải.

• Thiết bị nâng hạ và vận hành chạy dọc: Phân khúc tầm trung sử dụng dòng pa lăng cáp điện dầm đơn loại lớn chạy treo dưới đáy dầm hộp, hoặc bắt đầu chuyển hẳn sang dòng cổng trục dầm đôi sử dụng cụm xe con chạy trên thanh ray đặt trên đỉnh dầm. Toàn bộ hệ di chuyển dọc dầm biên dưới đất bắt buộc phải dùng cụm mô tơ giảm tốc có tích hợp phanh đĩa điện từ dứt khoát, lăn bánh bằng hệ thống bánh xe thép tôi cứng trên đường ray P (ray xe lửa mác P24 hoặc P30) được định vị kiên cố trên hệ móng bê tông sâu.

Cấu tạo cổng trục hạng nặng và siêu trường siêu trọng (Từ 30 tấn đến hơn 100 tấn)

Tại các công trường xây dựng đặc thù như thủy điện, dây chuyền đóng tàu biển, cảng container hoặc các nhà máy luyện kim cán thép quy mô lớn, dòng cổng trục tải nặng tới hàng trăm tấn thường được sử dụng. Đối với dòng này, Tuấn Cầu Trục thường lên phương án thiết kế với cấu tạo đặc thù như sau:

• Đặc điểm kết cấu thép: Với tải trọng cực lớn từ 30 tấn, 50 tấn và lên tới hàng trăm tấn, cấu tạo cổng trục bắt buộc phải là hệ dầm đôi (hai thanh dầm hộp chính đặt song song đồng phẳng). Hệ thống chân cổng được bóc tách thiết kế bao gồm: 1 bên chân cứng dạng hộp kết cấu lớn chịu mô-men xoắn chính và 1 bên chân mềm liên kết dạng khớp bản lề tự do để giải phóng ứng suất uốn phá hủy khung dầm khi hệ ray chạy dọc dưới đất xuất hiện sai lệch hình học nhỏ do lún nền.

Hệ dầm biên dưới đất không còn là một thanh thép đơn thuần mà là một cụm dầm biên cân bằng (kết cấu hệ đòn gánh phân tải), liên kết chuỗi từ 4 bánh xe, 8 bánh xe đến 12 bánh xe trên một góc chân cổng để dàn đều áp lực đè nén xuống mặt ray, ngăn chặn nguy cơ lún nứt, gãy ray bê tông.

• Thiết bị nâng hạ và hệ điều khiển thông minh: Thiết bị sử dụng cụm xe con mang hàng (Trolley) công suất lớn, có thể tích hợp hai cơ cấu nâng độc lập bao gồm: một cơ cấu nâng chính tải trọng lớn (tốc độ chậm, sử dụng cụm móc cẩu hệ móc đôi puly lớn) và một cơ cấu nâng phụ tải trọng nhỏ hơn (tốc độ nhanh để tối ưu năng suất bốc xếp hàng nhẹ).

Hệ thống tủ điện điều khiển bắt buộc phải tích hợp các bộ biến tần công suất lớn (như Yaskawa hoặc Mitsubishi) cho tất cả các chuyển động nâng hạ, dịch ngang và chạy dọc để đảm bảo khởi động mềm mượt, triệt tiêu lực quán tính lắc hàng. Thiết bị được điều khiển trực tiếp từ cabin, tích hợp hệ thống camera giám sát góc mù bên dưới, bộ hạn chế tải trọng điện tử hiển thị số và thiết bị đo tốc độ gió tự động (Anemometer). Hệ thống thiết bị thông minh này giúp ngắt nguồn điện hệ thống, kích hoạt phanh chốt kẹp ray an toàn khi sức gió ngoài bãi vượt ngưỡng nguy hiểm (trên 15 mét/s).

Phân tích cấu tạo cổng trục theo tải trọng

Quy trình kiểm tra đầu ca các bộ phận cấu tạo cổng trục

Nhằm hạn chế tối đa rủi ro khi vận hành cổng trục, Tuấn Cầu Trục luôn khuyến nghị các đơn vị chủ động xây dựng quy trình kiểm tra chi tiết với từng bộ phận chính trước mỗi ca làm việc, Dưới đây, tôi xin chia sẻ quy trình bóc tách chi tiết 4 hạng mục kỹ thuật cốt lõi mà thợ vận hành bắt buộc phải kiểm tra trực quan bằng mắt thường và thử nghiệm không tải đầu mỗi ca:

Bước 1: Kiểm tra hệ thống kết cấu thép và liên kết chân cổng

Việc rà soát bộ kết cấu thép và hệ đường ray giúp thiết bị vận hành tịnh tiến ổn định, không bị kẹt hay vẹo khung. Trong bước đầu này, đội ngũ Tuấn Cầu Trục sẽ tiến hành tuần tự các công việc sau đây:

• Kiểm tra đường chạy mặt đất: Thợ vận hành phải đi dọc hai bên đường ray chạy dưới nền đất để kiểm tra xem có vật cản, gạch đá, sắt vụn hay cát bụi rơi vào lòng rãnh ray hay không. Các vật cản này nếu không được dọn dẹp sẽ dễ dẫn đến hiện tượng kẹt bánh xe dầm biên, gây quá tải động cơ chân chạy hoặc làm trật bánh xe khỏi ray.
• Kiểm tra liên kết cơ khí: Quan sát kỹ các vị trí nối mặt bích bằng bulông cường độ cao nối giữa chân cứng/chân mềm với dầm chính trên cao, và giữa chân cổng với cụm dầm biên mặt đất. Đảm bảo các đai ốc không bị lỏng, không có bulông nào bị biến dạng đứt gãy hoặc rỉ sét nặng. Đồng thời, kiểm tra trực quan các đường hàn tổ hợp xem có xuất hiện vết nứt chân chim bóc tách cơ học hay không.

Bước 2: Kiểm tra kỹ thuật cụm mỏ móc cẩu và lẫy an toàn

Hạng mục này quyết định trực tiếp đến khả năng giữ chắc tải, loại bỏ nguy cơ tuột dây cáp vải hay xích cẩu. Tại đây, chuyên gia Tuấn Cầu Trục khuyến nghị thợ vận hành cần lưu ý:

• Kiểm tra cơ cấu khóa ngậm: Người vận hành dùng tay ấn thử trực tiếp vào lưỡi gà (lẫy an toàn) của mỏ móc cẩu xem lò xo xoắn hồi vị còn lực bung tốt hay không. Lẫy an toàn đạt chuẩn bắt buộc phải tự động bật trả về vị trí cũ và ép sát khít vào mũi mỏ móc cẩu, không tạo ra khe hở rơ lắc lớn hơn 2 milimét.
• Kiểm tra thân móc và puly: Quan sát vách trong của họng móc cẩu xem có bị mòn khuyết do ma sát với khuyên cáp quá 10% độ dày ban đầu hay không. Kiểm tra cụm puly chia tải gắn trên đầu móc xem bánh xe puly có quay trơn đều không, vách ngăn cáp có bị sứt mẻ và trục puly có bị rơ lắc hướng tâm hay không.

Bước 3: Kiểm tra hệ thống cáp thép chịu lực và tang cuốn cáp

Quá trình kiểm tra thành phần cấu tạo cáp thép này sẽ giúp đảm bảo sợi cáp luôn trong trạng thái ổn định và cuộn nhả chuẩn xác trong rãnh tang, tránh đứt cáp đột ngột.

• Kiểm tra khuyết tật sợi cáp: Trực tiếp quan sát bề mặt sợi cáp thép dọc theo hành trình nâng hạ. Thợ vận hành cần đếm số sợi thép bị đứt trong một bước bện cáp; nếu số sợi đứt vượt quá tiêu chuẩn cho phép theo tiêu chuẩn TCVN 4244:2005 (thường là quá 10% tổng số sợi), bắt buộc phải báo cáo dừng cẩu để thay cáp mới. Kiểm tra xem cáp có bị các hiện tượng dập nát, thắt nút, xoắn vặn hay mòn trơ lõi hay không.
• Kiểm tra tang cuốn và hướng dẫn cáp: Đảm bảo sợi cáp nằm đúng vào các rãnh định vị trên lô tang cuốn, không bị chồng cáp hoặc nhảy ra khỏi rãnh tang. Kiểm tra xem vành dẫn cáp (vòng xếp cáp) có bị vỡ hay kẹt hay không và bề mặt cáp có được duy trì một lớp mỡ bôi trơn chuyên dụng đều đặn để chống han rỉ môi trường ngoài trời.

Bước 4: Thử nghiệm không tải hệ thống điều khiển và cụm phanh điện từ

Chu trình chạy thử giúp xác nhận các lệnh điện tử nhạy bén và hệ thống phanh cơ khí hãm dừng dứt khoát. Đây là một bước Tuấn Cầu Trục yêu cầu thợ vận hành không được bỏ qua trước mỗi ca sản xuất.

• Kiểm tra thiết bị phát lệnh: Bật nguồn tủ điện tổng, kiểm tra hoạt động của nút dừng khẩn cấp (Emergency Stop). Bấm thử các nút chức năng trên tay bấm điều khiển từ xa (Remote Juuko) để kiểm tra độ nhạy và đảm bảo các nút bấm không bị kẹt hay mất lệnh điều khiển.
• Thử nghiệm vận hành không tải: Cho pa lăng hoặc xe con chạy nâng lên, hạ xuống và dịch chuyển ngang không tải từ 2 đến 3 chu kỳ. Chạy tịnh tiến toàn bộ cổng trục dọc theo đường ray mặt đất với khoảng cách từ 5 đến 10 mét. Trong quá trình chạy thử, thợ vận hành phải lắng nghe xem có tiếng động lạ, tiếng hú phát ra từ hộp giảm tốc động cơ hay không.
• Thử hiệu năng cụm phanh: Khi ngắt tay bấm, cơ cấu nâng và cơ cấu chạy dọc bắt buộc phải dừng lại dứt khoát. Phanh đĩa điện từ hoặc phanh thủy lực phải ngậm chặt, không có hiện tượng trôi tải hoặc trôi hành trình do quán tính trước khi bước vào ca làm việc chính thức với hàng hóa nặng.

Quy trình kiểm tra đầu ca các bộ phận cấu tạo cổng trục

Câu hỏi thường gặp (FAQ) về cấu tạo cổng trục

Dưới đây là cẩm nang giải đáp nhanh các bài toán kỹ thuật về cấu tạo cổng trục được tôi đúc kết từ những lần trực tiếp lắp đặt, sửa chữa hệ thống nâng hạ đặc thù này.

Câu 1. Tại sao cấu tạo cổng trục ngoài trời lại ưu tiên dùng chân cứng kết hợp chân mềm?

Trả lời:

Khi cổng trục làm việc ngoài trời với khẩu độ (khoảng cách giữa 2 đường ray) lớn, dưới tác động trực tiếp của nhiệt độ môi trường, kết cấu thép dầm chính sẽ xảy ra hiện tượng co giãn nhiệt. Nếu cấu tạo cả hai bên chân đều là chân cứng liên kết ngàm chặt vào dầm chính, lực co giãn này sẽ sinh ra một ứng suất uốn cực lớn bẻ cong bản cánh chân cổng và phá hủy vòng bi của hệ bánh xe dầm biên. Việc cấu tạo một bên chân mềm (liên kết dạng khớp xoay tự do) cho phép dầm chính co giãn thoải mái, đồng thời triệt tiêu lực cưỡng bức phá hoại khi hai đường ray chạy dọc xảy ra sai lệch khoảng cách nhẹ.

Câu 2. Biến tần trong tủ điện cấu tạo cổng trục có thực sự bắt buộc không?

Trả lời:

CÓ. Đặc biệt là đối với cơ cấu di chuyển dọc của toàn bộ cổng trục dầm đôi vận hành ngoài trời. Cổng trục có khối lượng bản thân và tải trọng nâng lớn, nếu động cơ dầm biên khởi động trực tiếp bằng dòng điện lưới, thiết bị sẽ bị giật mạnh và giằng xé do quán tính đột ngột. Biến tần giúp động cơ tăng tốc từ từ (khởi động mềm) và dừng lại một cách êm ái, bảo vệ kết cấu thép bền bỉ và đảm bảo an toàn cho thợ móc tải bên dưới mặt bãi.

Câu 3. Nên chọn cấu tạo dầm chính dạng hộp hàn hay dạng giàn không gian?

Trả lời:

Lựa chọn này phụ thuộc vào môi trường làm việc thực tế và vị trí địa lý nơi bạn lắp đặt thiết bị:

• Dầm hộp hàn: Có ưu điểm là độ cứng vững cao, chế tạo nhanh, dễ bảo trì sơn chống gỉ định kỳ, che chắn bụi bẩn và nước mưa tốt cho hệ thống pa lăng. Dòng này phù hợp dùng trong nhà xưởng hoặc các bãi ngoài trời có tường che chắn gió tốt.
• Dầm giàn không gian (kết cấu thanh): Có ưu điểm lớn là hệ số cản gió cực thấp vì gió có thể thổi xuyên qua các khe hở của giàn thép. Đây là cấu tạo bắt buộc cho các hệ cổng trục chân dê, cổng trục cảng biển hoạt động tại những vùng lộng gió hoặc ven biển, giúp giảm thiểu tối đa tải trọng gió tác động lên móng ray và tránh nguy cơ lật đổ cẩu khi gặp giông bão lớn.

Câu 4. Tại sao bánh xe cổng trục nhanh bị mài mòn vách gờ và cách xử lý là gì?

Trả lời:

Hiện tượng bánh xe cổng trục bị mài mòn vách gờ (gặm ray) thường xuất phát từ hai nguyên nhân cấu tạo và lắp đặt:

• Khoảng cách giữa hai đường ray mặt đất không song song (bị loe hoặc bóp vào)
• Tốc độ của hai động cơ dầm biên không đồng bộ dẫn đến một bên chạy nhanh, một bên chạy chậm làm chéo khung cổng.
• Để xử lý triệt để, kỹ sư bắt buộc phải dùng máy kinh vĩ căn chỉnh lại độ thẳng và độ song song của hai đường ray theo tiêu chuẩn. Đồng thời, phải cài đặt lại thông số biến tần điều khiển chung cho hai động cơ chân chạy để đảm bảo hai bên chuyển động tịnh tiến với tốc độ đồng nhất.

Câu 5. Quy định về khoảng cách an toàn từ điểm thấp nhất của cổng trục đến các vật tĩnh dưới mặt đất như thế nào?

Trả lời:

Theo tiêu chuẩn kỹ thuật an toàn TCVN 4244:2005, cấu tạo và hành trình của cổng trục phải đảm bảo khoảng cách an toàn tối thiểu với môi trường xung quanh. Cụ thể, khoảng cách thông thủy từ điểm thấp nhất của cổng trục đến các chướng ngại vật cố định dưới mặt đất không được nhỏ hơn 500 milimét theo phương thẳng đứng.

Đối với phương ngang, khoảng cách từ các phần chuyển động của cổng trục đến lan can, tường bao hoặc chướng ngại vật trên đường chạy không được nhỏ hơn 100 milimét để tránh nguy cơ va quệt, kẹt người trong quá trình máy trục lăn bánh.

Câu hỏi thường gặp (FAQ) về cấu tạo cổng trục

Tuấn Cầu Trục – đơn vị thiết kế và chế tạo cổng trục uy tín

Cổng trục là hệ thống nâng hạ thường hoạt động ngoài trời, tải lớn. Do đó, thiết bị này đòi hỏi độ cứng vững, tính ổn định cao. Để hệ thống vận hành bền bỉ, cổng trục yêu cầu sự đồng bộ nghiêm ngặt từ khâu tính toán phôi thép đến việc lựa chọn các linh kiện phụ trợ như pa lăng Sungdo Hàn Quốc, biến tần hay hệ điện, thiết bị an toàn thông minh.

Nếu đơn vị của bạn đang lên phương án đầu tư, cần tư vấn bản vẽ kỹ thuật chi tiết hoặc tìm kiếm giải pháp lắp đặt cổng trục, cầu trục hạng nặng đạt tiêu chuẩn an toàn Việt Nam TCVN 4244:2005, hãy liên hệ trực tiếp với Tuấn Cầu Trục. Tại nhà xưởng rộng 1.000m² ở Hà Nội, Tuấn Cầu Trục luôn sẵn sàng đồng hành, mang kinh nghiệm thực chiến hơn 15 năm chuyên biệt hóa giải pháp cổng trục cho nhà xưởng của bạn.

THÔNG TIN LIÊN HỆ ĐỒNG HÀNH CÙNG DOANH NGHIỆP:

Để được tư vấn trọn gói giải pháp nâng hạ với những thành phần cấu tạo cổng trục phù hợp, quý khách hàng vui lòng liên hệ:

• Thương hiệu chế tạo: Tuấn Cầu Trục (Tuấn Crane) – Chuyên gia 15 năm kinh nghiệm thiết kế, chế tạo và lắp đặt máy trục công nghiệp nặng.
• Quy mô năng lực: Nhà xưởng sản xuất và lắp ráp thiết bị nâng hạ diện tích 1.000m² đạt chuẩn chất lượng kỹ thuật.
• Lĩnh vực phục vụ: Tư vấn giải pháp, thiết kế kết cấu thép dầm hộp/giàn không gian, phân phối chính hãng pa lăng, phụ kiện từ thương hiệu lớn như Sungdo, Fuji, Juuko, Echu,… Chúng tôi cũng hỗ trợ kiểm định an toàn trọn gói hệ thống cầu trục, cổng trục từ 1 tấn đến hơn 100 tấn.

Tuấn Cầu Trục – đơn vị thiết kế và chế tạo cổng trục uy tín

Kết luận

Việc nắm rõ cấu tạo cổng trục chi tiết từ A – Z luôn là bước nền tảng giúp chủ đầu tư kiểm soát chất lượng, tối ưu chi phí ngay từ khâu thiết kế. Nếu bạn đang tìm giải pháp nâng hạ đáp ứng nhu cầu chuyên biệt của nhà xưởng, hãy để Tuấn Cầu Trục đồng hành cùng bạn. Từ kinh nghiệm hơn 15 năm trong ngành, tôi luôn sẵn sàng khảo sát, tư vấn, lên phương án thiết kế cổng trục riêng biệt cho từng nhà xưởng với chi phí phù hợp nhất.
