Cáp Điện Tròn Cầu Trục: Cách Chọn Hàng Chất Lượng, Giá Tốt

Cáp điện tròn cầu trục là dòng cáp điện chuyên dụng, được sử dụng trong nhiều giải pháp hệ điện ngang, dọc của cơ cấu nâng hạ. Làm sao để chọn lựa sản phẩm giá tốt, đúng nhu cầu truyền tải điện năng? Cùng Tuấn Cầu Trục phân tích chi tiết bài toán kinh tế – kỹ thuật này trong phần bài viết chuyên sâu dưới đây!

Cáp điện tròn cầu trục là gì?

Cáp điện tròn cầu trục là cáp điện nhiều lõi, mặt cắt ngang hình tròn. Ruột dẫn được bện từ nhiều sợi đồng nhỏ để cáp uốn cong được, phù hợp thiết bị thường xuyên chuyển động, và bên ngoài là lớp vỏ cách điện, chống mài mòn. Cáp có thể dùng để:

• Cấp điện cho động cơ nâng hạ (palăng điện, tời điện).
• Cấp điện cho động cơ di chuyển xe con và di chuyển cầu.
• Truyền tín hiệu điều khiển từ tay điều khiển hoặc hộp điều khiển xuống palăng.
• Cấp nguồn cho các thiết bị phụ như đèn báo, còi, cảm biến giới hạn hành trình.

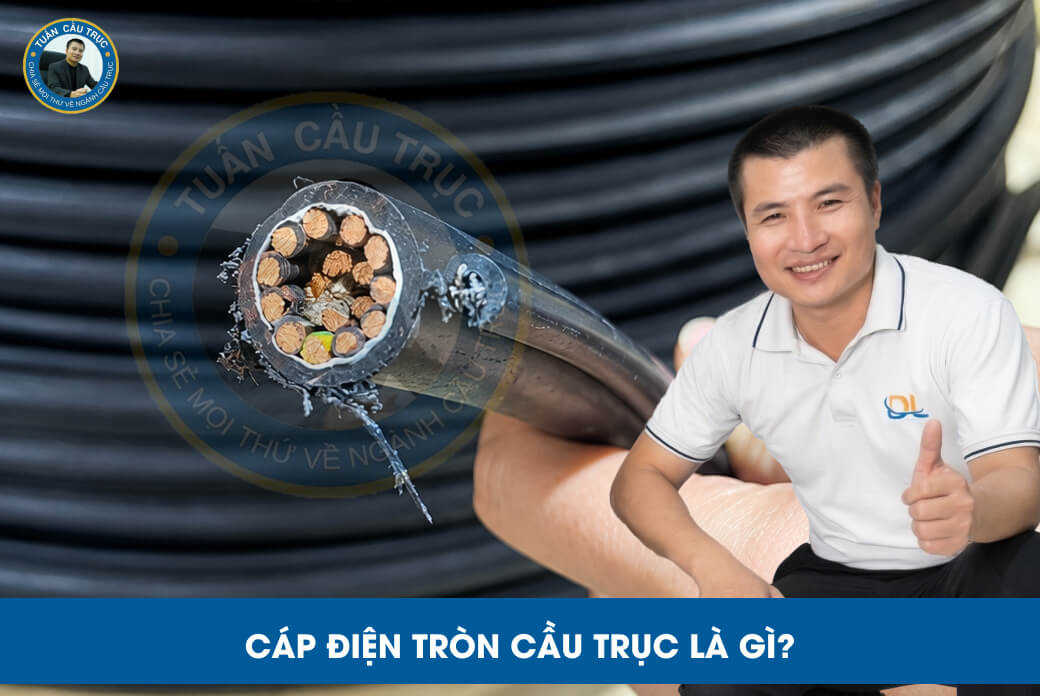

Cáp điện tròn cầu trục là gì?

Vì sao cầu trục cần loại cáp riêng?

Khác với cáp lắp cố định trong nhà xưởng, cáp cầu trục phải chịu chuyển động liên tục: bị kéo, uốn, treo, cuốn vào tang hoặc trượt theo đường ray. Nếu dùng cáp điện thông thường (ruột cứng, vỏ giòn), chỉ sau thời gian ngắn ruột đồng sẽ bị mỏi, gãy sợi rồi đứt, vỏ nứt và rò điện.

Không giống như cáp dân dụng thông thường, cáp tròn điều khiển phải có 4 đặc tính nổi trội như sau để đáp ứng nhu cầu chuyên dụng trong cơ cấu nâng hạ:

• Độ mềm dẻo cao, ruột đồng nhiều sợi nhỏ (thường theo cấp 5 theo tiêu chuẩn IEC 60228).
• Vỏ bọc bền cơ học, chịu kéo, mài mòn, va đập.
• Chịu được môi trường xưởng: dầu mỡ, hóa chất nhẹ, bụi, độ ẩm, dải nhiệt độ rộng.
• Cách điện an toàn ở điện áp làm việc, thường 0,6/1 kV cho mạch động lực.

Cấu tạo của cáp tròn cầu trục

Đáp ứng nhu cầu truyền tải nguồn điện liên tục, ổn định cho cầu trục, cổng trục, các sản phẩm cáp tròn chuyên dụng này đều được thiết kế đúng tiêu chuẩn với các thành phần cơ bản sau đây:

Lõi đồng

Đây là phần dẫn điện chính của cáp. Lõi được bện từ nhiều sợi đồng nhỏ (đồng điện phân) theo cấp mềm, giúp cáp uốn cong linh hoạt và hạn chế gãy sợi khi cầu trục di chuyển thường xuyên. Sợi đồng càng nhỏ, càng nhiều thì cáp càng mềm và càng bền khi chịu uốn liên tục. Với cầu trục, tôi luôn ưu tiên lõi đồng mềm, không dùng lõi đặc hoặc bện thô.

Vỏ bảo vệ lõi đồng

Mỗi lõi đồng được bọc một lớp vỏ riêng bằng PVC hoặc cao su. Lớp này giữ cho các sợi đồng gọn trong một bó, chống ẩm, chống oxy hóa và bảo vệ lõi trước va chạm cơ học nhẹ. Cáp cao su thường mềm và chịu dầu, chịu nhiệt tốt hơn cáp PVC.

Lớp cách điện màng mỏng

Bên ngoài lõi đồng là lớp cách điện dạng màng mỏng, có nhiệm vụ ngăn dòng điện rò giữa các lõi và ra bên ngoài, đảm bảo an toàn cho người vận hành và thiết bị. Các lõi thường được phân biệt bằng màu sắc để dễ đấu nối, trong đó lõi vàng-xanh dùng làm dây tiếp địa. Chất lượng lớp cách điện quyết định trực tiếp độ an toàn và độ bền của cáp.

Lõi chịu lực (nếu có)

Một số loại cáp dùng cho tang cuốn hoặc hành trình dài có thêm lõi chịu lực ở trung tâm, làm từ sợi tổng hợp hoặc thép. Lõi này gánh lực kéo thay cho các sợi đồng, tránh việc ruột đồng bị kéo dãn rồi đứt ngầm bên trong. Cáp thông thường dùng cho đoạn ngắn, ít chịu kéo có thể không cần lớp này.

Vỏ bảo vệ bên ngoài cùng

Đây là lớp bảo vệ ngoài cùng của cáp, thường làm từ PVC hoặc cao su tổng hợp. Vỏ ngoài có nhiệm vụ chống mài mòn, chống dầu mỡ, chống thấm nước và bảo vệ toàn bộ các lõi bên trong trước bụi bẩn, va đập. Với cầu trục hoạt động ngoài trời, nên chọn vỏ cao su chịu thời tiết và tia UV để cáp bền hơn.

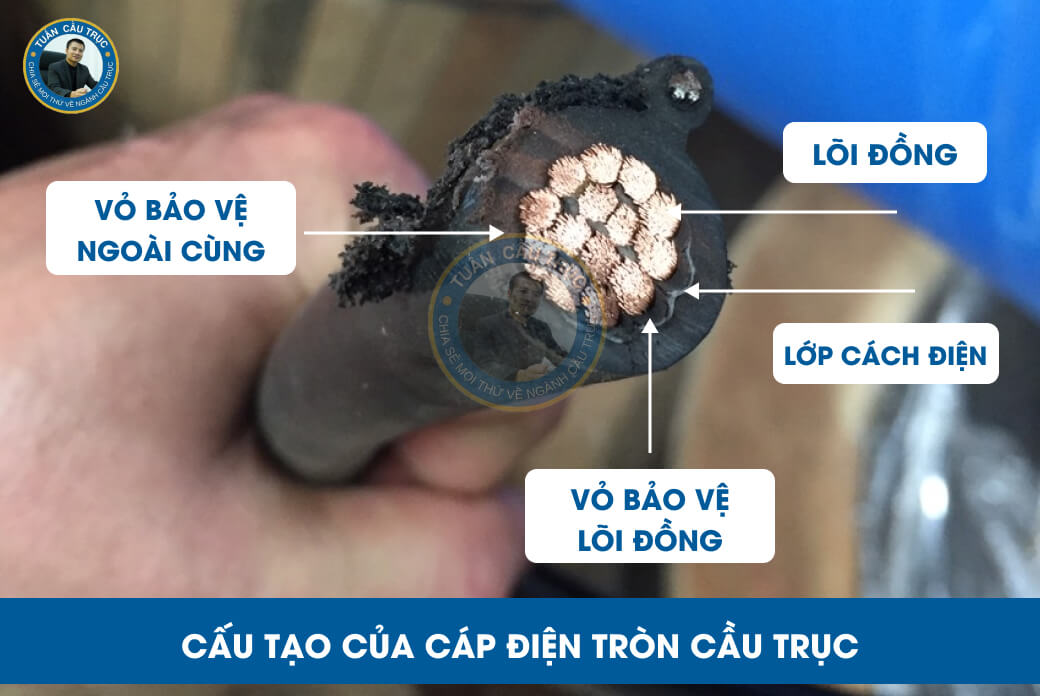

Cấu tạo của cáp điện tròn cầu trục

Các loại cáp điện tròn dùng cho cầu trục

Tùy thuộc vào vị trí lắp đặt, công suất thiết bị và môi trường làm việc thực tế, cáp điện tròn cầu trục được phân chia thành nhiều chủng loại khác nhau. Tuấn Cầu Trục sẽ phân tích cơ bản những điểm khác biệt giữa các dòng cáp tròn này để bạn dễ dàng chọn lựa, tối ưu chi phí và đảm bảo an toàn vận hành.

Phân loại theo tiết diện và số lõi

Tiết diện dây và số lượng lõi dẫn quyết định trực tiếp đến khả năng chịu tải điện áp cũng như nhiệm vụ truyền tải năng lượng hay tín hiệu của cáp.

• Cáp động lực: Tiết diện lõi lớn (từ 2.5mm2 đến 50mm2 hoặc lớn hơn), số lõi thường là 3 lõi + 1 lõi tiếp địa (3C+1E) hoặc 4 lõi đồng đều. Dùng để cấp nguồn cho các động cơ công suất lớn.
• Cáp điều khiển: Tiết diện lõi nhỏ (thường từ 0.75mm2 đến 1.5mm2), số lõi nhiều (từ 5 đến 30 lõi). Dùng để truyền tín hiệu điều khiển từ tay bấm, tủ điện đến các thiết bị.

Phân loại theo khả năng chống nhiễu

Tùy thuộc vào việc mạch điện có sử dụng các thiết bị nhạy cảm với sóng điện từ như biến tần hay cảm biến hay không, cáp sẽ được thiết kế có hoặc không có lớp màng chắn chống nhiễu.

• Cáp không chống nhiễu: Cấu tạo gồm ruột đồng, lớp cách điện và vỏ bọc ngoài. Phù hợp cho mạch động lực hoặc mạch điều khiển thông thường không chịu ảnh hưởng từ trường.
• Cáp có chống nhiễu: Cấu tạo có thêm lớp lưới đồng bện hoặc lớp băng nhôm bọc quanh các lõi. Dùng cho đường truyền tín hiệu biến tần, cảm biến, hoặc hệ thống điều khiển tự động để tránh nhiễu sóng điện từ.

Phân loại theo chất liệu lớp vỏ

Chất liệu vỏ bọc bên ngoài quyết định độ bền, khả năng chịu uốn gập liên tục và độ co giãn của dây cáp trong quá trình di chuyển.

• Vỏ PVC: Lớp vỏ tiêu chuẩn, có độ mềm dẻo tốt, chống mài mòn cơ học mức trung bình. Giá thành tối ưu cho các ứng dụng phổ thông.
• Vỏ cao su: Độ mềm dẻo cao, chịu lực uốn gập liên tục, kháng xé tốt, thích hợp cho các chuyển động tần suất cao.
• Vỏ PUR: Khả năng chống mài mòn, chống va đập, chịu lực kéo cực tốt và kháng hóa chất vượt trội so với vỏ PVC.

Phân loại theo môi trường sử dụng

Điều kiện nhiệt độ, độ ẩm và sự tác động của hóa chất tại nhà xưởng đòi hỏi lớp vỏ cáp phải có các chất phụ gia bảo vệ tương ứng.

• Sử dụng trong nhà: Làm việc trong môi trường nhà xưởng tiêu chuẩn, nhiệt độ ổn định, không chịu tác động trực tiếp của tia UV hay thời tiết.
• Sử dụng ngoài trời: Vỏ cáp có chất phụ gia chống tia UV, chịu nhiệt độ cao, kháng nước và sự thay đổi thời tiết.
• Môi trường đặc biệt: Cáp chuyên dụng chịu dầu mỡ, hóa chất nhẹ, hoặc làm việc trong môi trường nhiệt độ cao (xưởng đúc, xưởng luyện kim).

Phân loại theo thương hiệu và nguồn gốc xuất xứ

Xuất xứ và thương hiệu sản xuất là yếu tố quan trọng ảnh hưởng trực tiếp đến tiêu chuẩn kỹ thuật, độ bền và mức chi phí đầu tư cáp điện. Tại thị trường Việt Nam hiện nay, Tuấn Cầu Trục nhận thấy có một số dòng cáp tròn cầu trục tiêu biểu như:

• Cáp điện Châu Âu: Chất lượng thuộc phân khúc cao cấp, độ bền vượt trội và tuân thủ các tiêu chuẩn kỹ thuật khắt khe, phù hợp cho hệ thống cầu trục hạng nặng.
• Cáp điện Hàn Quốc: Độ hoàn thiện tốt, vận hành ổn định, đáp ứng tiêu chí kỹ thuật tầm trung và cao cấp.
• Cáp điện Đài Loan/Khác: Mẫu mã đa dạng, đáp ứng tốt nhu cầu sử dụng tiêu chuẩn trong các nhà xưởng vừa và nhỏ.
• Cáp điện tròn Echu (Trung Quốc): Dòng cáp chuyên dụng nâng hạ phổ biến hiện nay nhờ sự cân bằng giữa chất lượng và chi phí:
  • Chất lượng đạt chuẩn: Sản xuất chuyên dụng cho thiết bị nâng hạ, ruột đồng nhiều sợi mảnh mềm dẻo, khả năng chịu uốn và co giãn tốt.
  • Đa dạng quy cách: Cung cấp đầy đủ các loại cáp động lực, cáp điều khiển từ ít lõi đến nhiều lõi, đáp ứng chính xác thông số kỹ thuật của từng loại pa lăng và cầu trục.
  • Tối ưu chi phí: Giá thành hợp lý, độ bền cao, giúp giảm chi phí đầu tư và bảo trì cho nhà xưởng.

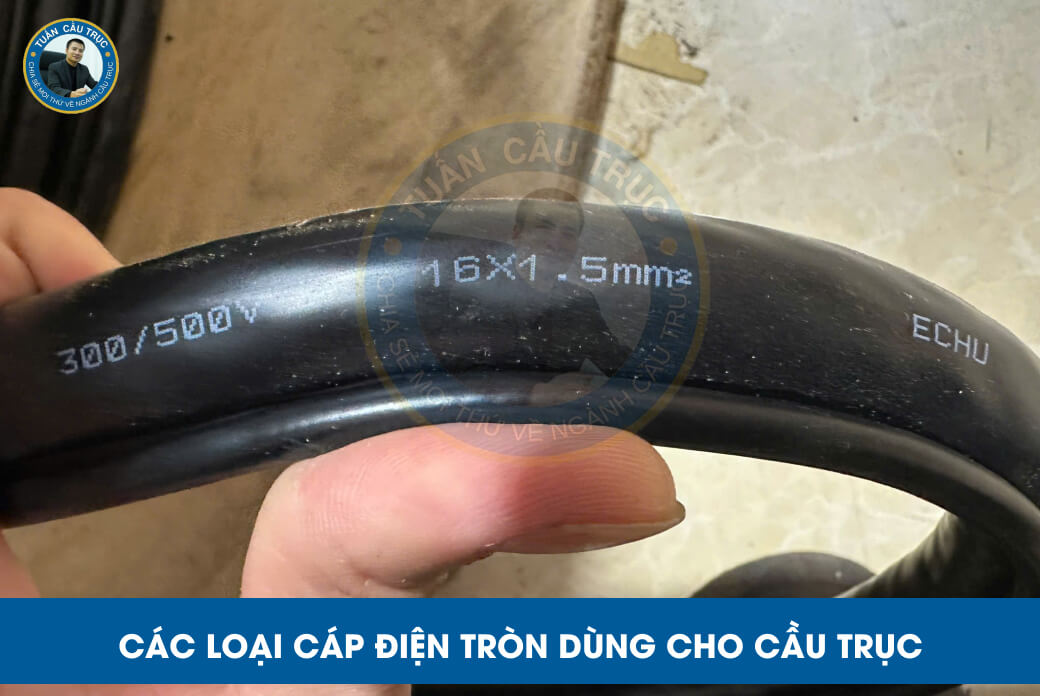

Các loại cáp điện tròn dùng cho cầu trục

Tiêu chí chọn cáp tròn cầu trục đúng kỹ thuật

Để hệ thống cầu trục hoạt động ổn định, tránh nguy cơ chập cháy hay đứt gãy dây trong quá trình di chuyển, việc lựa chọn cáp điện cần được tính toán cẩn thận, cân đối hài hòa giữa các tiêu chí kỹ thuật chính sau đây:

Chọn theo chức năng và công suất thiết bị

Cáp điện cần phân định rõ theo mục đích truyền dẫn. Mạch động lực đòi hỏi cáp có tiết diện lõi đủ lớn để chịu tải dòng điện từ động cơ nâng hạ và di chuyển, tránh quá tải sinh nhiệt làm hỏng lớp cách điện.

Đối với mạch điều khiển, bạn nên ưu tiên cáp nhiều lõi với tiết diện phù hợp. Điều này đảm bảo truyền tải chính xác, đầy đủ mọi tín hiệu lệnh từ tay bấm hoặc tủ điện đến các cơ cấu chấp hành.

Chọn theo đặc tính kết cấu và độ mềm dẻo

Cáp cầu trục phải chịu uốn gập và di chuyển liên tục, nên bắt buộc chọn ruột dẫn bện từ nhiều sợi đồng mảnh. Kết cấu dẻo dai này giúp cáp chống mỏi đồng và tránh đứt ngầm khi co gập với tần suất cao.

Bên cạnh đó, các lõi cáp cần được phân màu hoặc đánh số rõ ràng. Đặc điểm này giúp quá trình đấu nối, kiểm tra và bảo trì hệ thống điện diễn ra nhanh chóng, chính xác.

Chọn theo khả năng chống nhiễu tín hiệu

Với hệ thống điều khiển thông thường, bạn có thể dùng cáp tròn tiêu chuẩn không chống nhiễu để tối ưu chi phí. Trường hợp hệ thống có sử dụng biến tần hoặc cảm biến, bạn bắt buộc chọn cáp có lớp lưới đồng bện hoặc băng nhôm chống nhiễu. Lớp chắn này giúp tín hiệu điều khiển không bị sai lệch do ảnh hưởng của sóng điện từ.

Chọn theo điều kiện môi trường làm việc

Nhà xưởng tiêu chuẩn trong nhà chỉ cần sử dụng cáp vỏ PVC chuyên dụng có độ đàn hồi tốt. Khi lắp đặt ngoài trời, cáp cần có vỏ bọc chống tia UV, chịu nhiệt và kháng nước tốt.

Trong môi trường khắc nghiệt như xưởng đúc hay hóa chất, bạn nên chọn cáp vỏ cao su hoặc PUR. Các chất liệu này giúp cáp kháng dầu mỡ, chịu va đập, chống mài mòn và chịu nhiệt độ cao.

Chọn theo phương thức lắp đặt và cơ cấu di chuyển

Nếu cáp treo trượt trên hệ sâu đo (Festoon), bạn cần chọn loại cáp có độ mềm dẻo cao và chịu được bán kính uốn cong nhỏ. Trường hợp cáp cuốn vào tang rulo, ưu tiên khả năng chịu lực kéo dọc trục tốt. Đồng thời, vỏ cáp phải có độ chống mài mòn cao để chịu được ma sát liên tục.

Chọn theo thương hiệu và nguồn gốc xuất xứ

Bạn nên ưu tiên cáp điện từ các thương hiệu uy tín, xuất xứ rõ ràng và đạt tiêu chuẩn chuyên dụng cho thiết bị nâng hạ. Lựa chọn này đảm bảo thông số kỹ thuật chuẩn xác, độ bền cao và đầy đủ chứng nhận an toàn.

Trong đó, cáp điện Echu là một trong những dòng cáp chuyên dụng được giới thợ cầu trục tay nghề cao đánh giá cao bởi chất lượng ổn định, đa dạng mẫu mã, độ bền tốt và chi phí phải chăng. Dòng cáp này hiện được phân phối rộng rãi tại nhiều đại lý chính thức ở Việt Nam nên dễ dàng mua mới hay thay thế.

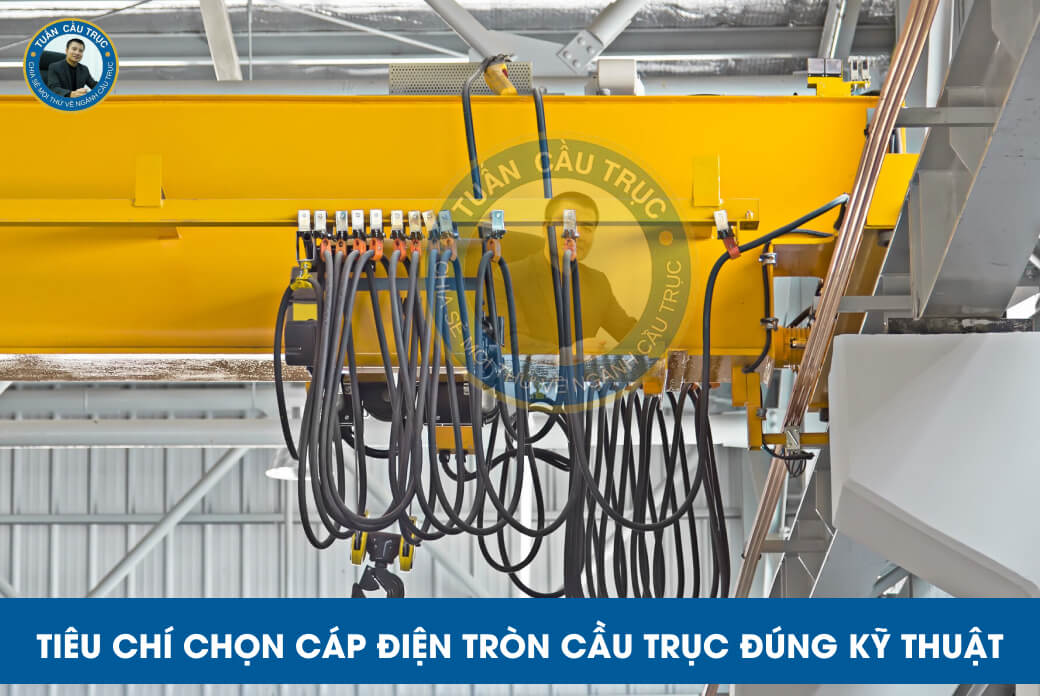

Tiêu chí chọn cáp điện tròn cầu trục đúng kỹ thuật

Hướng dẫn lắp đặt cáp tròn cầu trục

Việc lắp đặt cáp điện tròn đúng kỹ thuật giúp hệ thống vận hành an toàn, hạn chế tối đa sự cố chập cháy và kéo dài độ bền cho dây cáp. Tại Tuấn Cầu Trục, chúng tôi áp dụng quy trình tiêu chuẩn với các điểm chính như sau:

Chuẩn bị trước khi lắp đặt

Công tác chuẩn bị chu đáo giúp quá trình thi công diễn ra an toàn và hạn chế tối đa các rủi ro kỹ thuật phát sinh. Tuấn Cầu Trục khuyến nghị các đơn vị chú trọng các bước kiểm tra sau đây:

• An toàn điện: Ngắt nguồn điện, treo biển cảnh báo và dùng thiết bị đo xác nhận hệ thống đã mất điện trước khi thao tác.
• Kiểm tra cáp mới: Đối chiếu chủng loại, tiết diện, chiều dài; kiểm tra vỏ cáp không bị trầy xước, phồng rộp và tiến hành đo điện trở cách điện.
• Chuẩn bị vật tư phụ: Chuẩn bị sẵn đầu cốt, kẹp cáp, vòng bảo vệ, ống gen cách điện cùng xích hoặc dây cáp thép chịu lực hỗ trợ.

Các bước lắp đặt cơ bản

Quy trình thi công cần tuân thủ đúng trình tự kỹ thuật để đảm bảo cáp điện vận hành êm ái trên toàn bộ hành trình. Tùy vào từng cấu hình hệ điện, như rulo cuốn cáp, cáp xích hay ray I, việc lắp đặt sẽ được tùy chỉnh linh hoạt. Tuy nhiên nhìn chung việc lắp đặt cáp tròn tuân thủ theo các bước chính gồm có:

• Xác định lộ trình đi cáp: Lựa chọn đường đi của cáp tránh xa nguồn nhiệt cao, cạnh kim loại sắc nhọn và các cơ cấu truyền động quay.
• Lắp hệ thống giá đỡ: Định vị hệ thống giá đỡ, kẹp cáp hoặc con lăn trượt (trolley) đúng khoảng cách kỹ thuật tiêu chuẩn.
• Điều chỉnh độ chùng cáp: Cân chỉnh độ dài cáp vừa đủ để cầu trục chạy hết hành trình, tránh hiện tượng quá căng gây đứt hoặc quá chùng gây vướng.
• Đấu nối đầu cáp: Tuốt vỏ vừa đủ, bấm đầu cốt đúng kích cỡ, siết chặt các điểm tiếp xúc và bọc cách điện cẩn thận. Dây tiếp địa phải được bắt chắc chắn.
• Cố định vị trí treo: Cố định cáp tại các điểm treo bằng kẹp có đệm cao su, tránh siết quá chặt làm dập lớp vỏ và lõi bên trong.
• Kiểm tra vận hành thử: Chạy thử không tải, sau đó nâng tải thực tế để quan sát chuyển động và độ co dẻo của cáp.

Những lưu ý quan trọng giúp tăng độ bền cáp

Bên cạnh thao tác lắp đặt, bạn cần tuân thủ nghiêm ngặt các nguyên tắc vận hành cơ học của cáp điện chuyên dụng. Những lưu ý dưới đây giúp ngăn ngừa tình trạng đứt gầm và hỏng vỏ sớm:

• Bán kính uốn cong: Tuân thủ bán kính uốn tối thiểu theo khuyến cáo nhà sản xuất, tránh gập góc làm gãy các sợi đồng mảnh.
• Chống xoắn dây: Nắn thẳng cáp khi rải và treo, không để cáp bị xoắn khi cuốn vào tang hoặc trượt trên đường ray.
• Tránh chịu lực kéo: Cáp chỉ làm nhiệm vụ dẫn điện. Khi treo hệ sâu đo hành trình dài, bắt buộc phải dùng xích hoặc dây cáp thép chịu lực chạy song song.
• Chống nhiễu tín hiệu: Đi riêng đường cáp động lực và cáp điều khiển để tránh ảnh hưởng của từ trường.
• Bảo vệ điểm đầu cuối: Tại các vị trí cáp đi vào tủ điện hay động cơ, cần trang bị phễu cao su, cổ ngỗng hoặc ống gen bảo vệ để tránh cáp bị gập gãy tập trung.

Hướng dẫn lắp đặt cáp tròn cầu trục

Hướng dẫn bảo trì, kiểm tra và dấu hiệu cần thay cáp điện tròn

Khi tư vấn, thiết kế, thi công và sửa chữa hệ điện nâng hạ, Tuấn Cầu Trục luôn nhấn mạnh vai trò của công tác bảo trì, bảo dưỡng thiết bị. Đây là giải pháp đơn giản, tối ưu thời gian và chi phí để duy trì hiệu suất truyền tải điện của các dòng cáp tròn cầu trục.

Quy trình kiểm tra và bảo trì định kỳ

Việc kiểm tra theo lịch trình giúp phát hiện sớm các tổn hại về cơ học cũng như suy giảm chất lượng cách điện. Bạn nên duy trì các bước kiểm tra tiêu chuẩn sau:

• Kiểm tra trực quan vỏ ngoài: Quan sát toàn bộ chiều dài cáp để phát hiện kịp thời các vết nứt, mài mòn, phồng rộp hoặc biến dạng.
• Đo điện trở cách điện: Định kỳ dùng đồng hồ đo chuyên dụng để kiểm tra độ cách điện giữa các lõi dây và giữa lõi với vỏ/tiếp địa, đảm bảo chỉ số đạt ngưỡng an toàn.
• Kiểm tra các điểm cố định: Siết lại các kẹp treo, kiểm tra lớp đệm cao su xem có bị lão hóa hay làm móp dập vỏ cáp hay không.
• Đánh giá độ chùng và chuyển động: Quan sát cáp khi cầu trục chạy hết hành trình để đảm bảo dây không bị xoắn vặn, vướng mắc hoặc quá căng.
• Vệ sinh bề mặt vỏ: Lau sạch bụi bẩn, dầu mỡ và hóa chất bám trên bề mặt để tránh làm lão hóa, bục mục lớp vỏ bọc.

Dấu hiệu cảnh báo cần thay thế cáp mới

Khi cáp xuất hiện một trong các dấu hiệu kỹ thuật dưới đây, bạn cần tiến hành thay thế ngay lập tức để đảm bảo an toàn cho người và thiết bị:

• Vỏ bọc bị hư hỏng nặng: Lớp vỏ cách điện bị chai cứng, nứt nẻ, biến màu do quá nhiệt hoặc bục mục lộ lõi đồng bên trong.
• Dây cáp bị biến dạng: Xuất hiện các nếp gập nhọn, xoắn vặn hình ruột gà hoặc phồng rộp bất thường tại một vị trí.
• Xảy ra hiện tượng đứt ngầm: Thiết bị chập chờn, mất nguồn hoặc mất tín hiệu điều khiển khi cầu trục di chuyển đến một vị trí nhất định (dấu hiệu ruột đồng bị mỏi đứt).
• Suy giảm độ cách điện: Chỉ số đo điện trở cách điện giảm xuống dưới mức tiêu chuẩn, gây nguy cơ rò điện ra kết cấu thép cầu trục.

Hướng dẫn bảo trì, kiểm tra và dấu hiệu cần thay cáp tròn

Những lỗi thường gặp khi dùng cáp điện tròn cầu trục và hướng khắc phục

Quá trình vận hành cầu trục, việc cáp điện tròn gặp sự cố là điều khó tránh khỏi nếu lắp đặt sai kỹ thuật hoặc môi trường làm việc quá khắc nghiệt. Nhiều năm trong ngành nâng hạ, Tuấn Cầu Trục gặp nhiều lỗi phổ biến sau đây:

Cáp bị xoắn vặn hoặc biến dạng

Hiện tượng cáp bị xoắn, vặn xoắn thành các vòng gập nhọn làm mất thẩm mỹ và rất dễ gây gập gãy ruột đồng bên trong trong quá trình di chuyển.

• Nguyên nhân: Khi rải cáp mới từ rulo/cuộn ra để lắp đặt, kỹ thuật viên kéo xả không đúng cách làm cáp bị tích tụ ứng suất xoắn. Ngoài ra, việc chọn kẹp treo không có khớp xoay linh hoạt cũng khiến cáp bị xoắn dần theo thời gian.
• Cách khắc phục: Tháo rời hai đầu cáp, rải thẳng toàn bộ chiều dài dây trên mặt sàn phẳng để xả hết ứng suất xoắn trước khi treo lại. Khi lắp đặt mới, xả cáp theo chiều lăn của cuộn thay vì kéo giật ngang.

Ruột đồng bị mỏi và đứt ngầm bên trong

Thiết bị bị mất nguồn, mất tín hiệu điều khiển chập chờn khi cầu trục di chuyển đến một vị trí nhất định, dù vỏ cáp bên ngoài trông vẫn nguyên vẹn.

• Nguyên nhân: Sử dụng cáp điện thông thường (ruột đồng cứng) thay vì cáp chuyên dụng có ruột dẻo cấp 5/cấp 6. Một nguyên nhân khác là bán kính uốn cong tại các điểm treo, con lăn quá nhỏ khiến các sợi đồng bị uốn gập vượt giới hạn đàn hồi.
• Cách khắc phục: Dùng đồng hồ đo thông mạch để xác định vị trí đứt ngầm và tiến hành thay thế đoạn cáp hỏng hoặc thay mới toàn bộ. Bắt buộc lựa chọn cáp chuyên dụng có kết cấu ruột đồng gồm nhiều sợi mảnh dẻo và điều chỉnh bán kính uốn đúng tiêu chuẩn kỹ thuật.

Vỏ bọc cáp bị mòn, nứt gãy hoặc bục mục

Lớp vỏ cách điện ngoài cùng bị trầy xước, nứt nẻ, biến màu chai cứng hoặc bục mục làm hở lớp cách điện bên trong.

• Nguyên nhân: Cáp bị ma sát liên tục với kết cấu thép, góc nhọn của nhà xưởng hoặc bị ảnh hưởng bởi hóa chất, dầu mỡ, tia UV mà không dùng đúng chủng loại vỏ bảo vệ (như chọn vỏ PVC thay vì Rubber hay PUR).
• Cách khắc phục: Bọc bảo vệ tạm thời bằng băng keo cách điện chuyên dụng nếu vết xước nhẹ, hoặc thay mới nếu vỏ đã nứt hở lõi. Kiểm tra lại toàn bộ đường đi của cáp, loại bỏ các vật cản cơ học và chuyển sang dùng dòng cáp có chất liệu vỏ phù hợp với môi trường thực tế (kháng dầu, chịu nhiệt, chống UV).

Cáp bị dập vỏ do kẹp treo siết quá chặt

Tại các vị trí kẹp cố định hoặc con lăn trượt (trolley), vỏ cáp bị móp dập, đứt lõi hoặc chập cháy ngay tại điểm kẹp.

• Nguyên nhân: Thao tác siết kẹp cáp quá tay, dùng kẹp kim loại trực tiếp không có đệm cao su bảo vệ, hoặc chọn kích thước kẹp quá nhỏ so với đường kính ngoài của cáp.
• Cách khắc phục: Thay thế đoạn cáp bị dập hỏng. Lắp thêm lớp đệm cao su mềm tại tất cả các kẹp treo và điều chỉnh lực siết vừa đủ để giữ cáp mà không làm biến dạng vỏ bọc.

Tín hiệu điều khiển bị nhiễu chập chờn

Cầu trục hoạt động không chính xác, tín hiệu từ biến tần hoặc cảm biến bị chập chờn, vô hiệu hóa hoặc phản hồi sai lệch.

• Nguyên nhân: Lắp chung cáp điều khiển và cáp động lực vào cùng một đường ống/máng cáp mà không có khoảng cách cách ly, hoặc dùng cáp điều khiển loại không có lớp màng chắn chống nhiễu.
• Cách khắc phục: Đi riêng đường ống/máng cho cáp động lực và cáp điều khiển. Thay thế dòng cáp điều khiển sang loại có lớp lưới đồng bện chống nhiễu và tiến hành nối đất lớp lưới chống nhiễu đúng kỹ thuật.

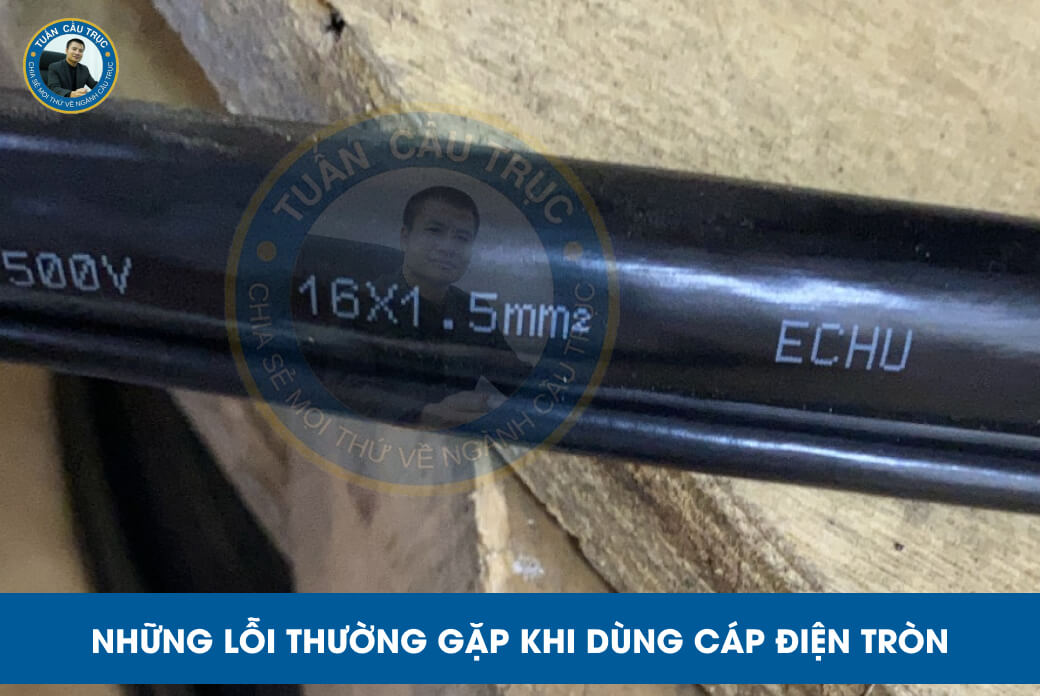

Những lỗi thường gặp khi dùng cáp điện tròn

Báo giá cáp điện tròn cầu trục và các yếu tố ảnh hưởng giá

Giá cáp điện tròn cầu trục phụ thuộc vào quy cách sản phẩm, số lượng đặt hàng, biến động giá nguyên liệu đồng trên thị trường. Ngoài ra, chi phí này cũng bị ảnh hưởng bởi các yếu tố kỹ thuật như: số lượng lõi, tiết diện dây dẫn, kết cấu chịu lực (lõi thép/lưới chống nhiễu), chất liệu vỏ bọc (PVC, Cao su, PUR) và thương hiệu xuất xứ (Châu Âu, Hàn Quốc, Trung Quốc).

Dưới đây là bảng giá tham khảo cho một số quy cách cáp tròn lõi thép phổ biến hiện nay:

Bảng giá cáp tròn có lõi thép chịu lực

Với đặc tính có lõi thép chịu lực ở giữa, dòng cáp tròn chuyên dụng này có giá nhỉnh hơn các loại cáp điện tròn cầu trục thông thường.

Bảng giá cáp tròn không lõi chịu lực

Ở quy cách không có lõi chịu lực tại vị trí trung tâm, giá tham khảo cáp tròn cầu trục thường nằm trong khoảng sau đây:

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo tại thời điểm hiện tại. Đơn giá thực tế sẽ thay đổi tùy thuộc vào khối lượng mua cụ thể, chi phí vận chuyển và biến động giá vật tư theo từng thời điểm. Liên hệ Tuấn Cầu Trục theo Zalo/ Hotline: 0968.655.438.

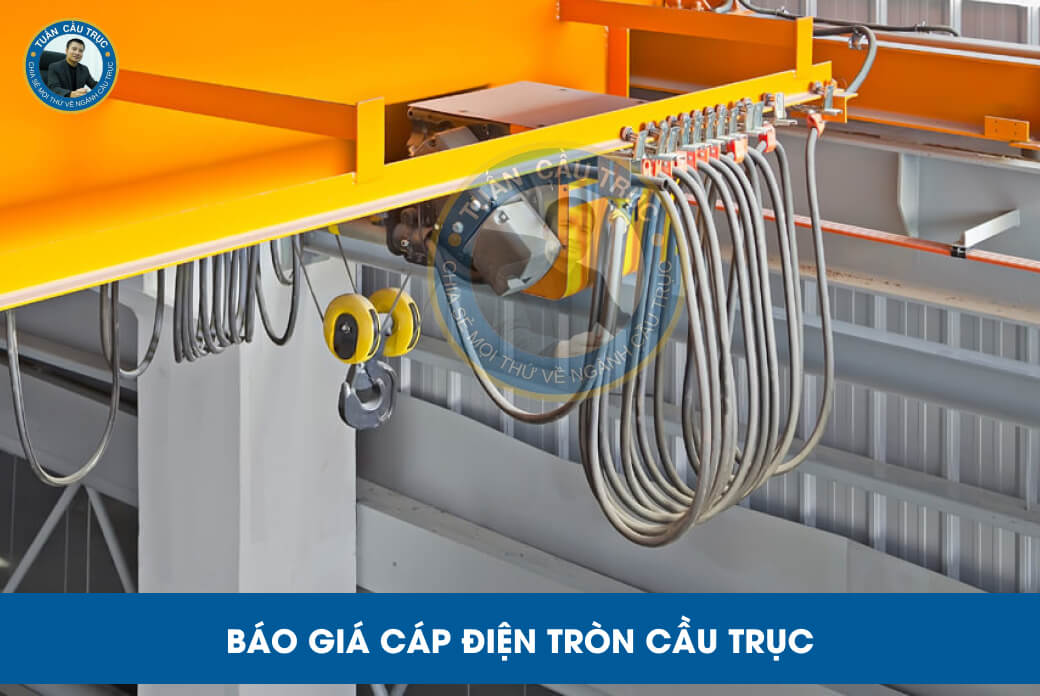

Báo giá cáp điện tròn cầu trục

Vì sao nên mua cáp điện tròn tại Tuấn Cầu Trục?

Tuấn Cầu Trục là đơn vị phân phối cáp điện tròn chuyên dụng nâng hạ uy tín trên thị trường Việt Nam nhờ các ưu thế vượt trội:

• Hàng chính hãng 100%: Nhập khẩu trực tiếp từ các thương hiệu lớn (điển hình như Echu – Trung Quốc), đầy đủ chứng nhận CO/CQ chuẩn kỹ thuật.
• Kho hàng sẵn có, đa dạng: Luôn sẵn kho đủ chủng loại cáp động lực, cáp điều khiển và cáp tròn lõi thép chịu lực, đáp ứng ngay lập tức.
• Giá cạnh tranh, chiết khấu tốt: Phân phối trực tiếp không qua trung gian giúp tối ưu chi phí đầu tư cho nhà xưởng.
• Tư vấn kỹ thuật tận tâm: Đội ngũ am hiểu sâu về cầu trục hỗ trợ chọn đúng dòng cáp theo công suất và môi trường làm việc. Chúng tôi cũng sẵn sàng đồng hành suốt quá trình sử dụng thiết bị.
• Giao hàng nhanh toàn quốc: Do lợi thế hàng sẵn kho, chúng tôi luôn sẵn sàng vận chuyển tận nơi tới mọi tỉnh thành trên cả nước.

Vì sao nên mua cáp điện tròn tại Tuấn Cầu Trục?

Câu hỏi thường gặp về cáp điện tròn cầu trục (FAQ)

Dưới đây là giải đáp chi tiết cho những thắc mắc phổ biến của các chủ xưởng, nhà máy, kỹ thuật viên khi tìm hiểu, lựa chọn và sử dụng cáp tròn cầu trục.

Câu 1. Cáp điện tròn và cáp điện dẹt cầu trục khác nhau ở điểm nào?

Trả lời:

Cáp tròn có kết cấu các lõi xoắn đều quanh tâm, chịu uốn đa hướng tốt hơn và thích hợp cho cơ cấu cuốn rulo hoặc chạy trên con lăn. Trong khi đó, cáp dẹt xếp song song các lõi, chỉ uốn gập tốt trên một mặt phẳng và thường dùng cho hệ trượt sâu đo.

Câu 2. Có thể dùng cáp điện dân dụng thông thường thay cho cáp tròn cầu trục được không?

Trả lời:

Không nên dùng cáp dân dụng cho cầu trục. Cáp dân dụng có ruột đồng cứng và vỏ giòn, khi chịu chuyển động co gập liên tục sẽ rất nhanh bị mỏi gãy sợi đồng bên trong, gây nứt vỏ và rò rỉ điện nguy hiểm.

Câu 3. Làm sao để chọn đúng số lõi và tiết diện cáp cho hệ thống cầu trục?

Trả lời:

Bạn cần căn cứ vào công suất động cơ để tính toán tiết diện dòng tải cho cáp động lực, và căn cứ vào số lượng nút bấm/mạch điều khiển để chọn số lõi cho cáp điều khiển. Nên chọn thừa 1 đến 2 lõi dự phòng để thuận tiện cho việc sửa chữa sau này.

Câu 4. Bán kính uốn cong tối thiểu của cáp điện tròn cầu trục là bao nhiêu?

Trả lời:

Thông thường, bán kính uốn cong tối thiểu của cáp tròn chuyển động liên tục nằm trong khoảng từ 10 đến 12 lần đường kính ngoài của dây cáp. Việc uốn cáp quá gấp sẽ làm đứt ngầm các sợi đồng dẻo bên trong.

Câu 5. Cáp điện tròn Echu xuất xứ từ đâu và dùng có tốt không?

Trả lời:

Cáp điện tròn Echu có xuất xứ từ Trung Quốc, là dòng cáp chuyên dụng nâng hạ rất được ưa chuộng nhờ ruột đồng bện dẻo cấp 5, độ bền cơ học cao và dải quy cách đa dạng. Đây là giải pháp tối ưu giúp tiết kiệm chi phí nhưng vẫn đảm bảo đầy đủ tiêu chuẩn kỹ thuật.

Câu hỏi thường gặp về cáp điện tròn cầu trục

Kết luận

Cáp điện tròn cầu trục tuy là linh kiện nhỏ nhưng quyết định trực tiếp đến khả năng truyền tải nguồn điện, hiệu suất vận hành ổn định và an toàn của cơ cấu nâng hạ. Nếu bạn cần tư vấn chọn cáp cho cầu trục, cổng trục hoặc pa lăng, hãy gửi thông số thiết bị và điều kiện làm việc cho Tuấn Cầu Trục. Tôi sẽ cùng bạn tìm ra phương án phù hợp và tiết kiệm cho hệ thống của bạn.
