Cách Lắp Đặt Ray Điện Cầu Trục Đúng Kỹ Thuật, An Toàn

Cách lắp đặt ray điện cầu trục đúng kỹ thuật là yếu tố quyết định trực tiếp đến tính an toàn, độ bền và hiệu suất vận hành của toàn bộ hệ thống cầu trục trong nhà xưởng. Với kinh nghiệm hơn 17 năm trong nghề, tôi – Tuấn Cầu Trục đã xây dựng bộ tiêu chuẩn lắp đặt ray đúng chuẩn áp dụng đồng bộ với các dự án của tôi. Đồng thời, tôi cũng muốn chỉ ra những sai lầm phổ biến khi lắp hệ điện này cũng như hướng khắc phục để các nhà xưởng vận hành an toàn, ổn định. Cùng theo dõi bài viết sau để tổng hợp tất cả thông tin chính này nhé!

Ray điện cầu trục là gì? Thường được sử dụng ở hệ điện nào?

Ray điện cầu trục (hay còn gọi là ray cấp điện, thanh dẫn điện cầu trục) là hệ thống thanh dẫn được lắp đặt dọc theo đường chạy của cầu trục hoặc pa lăng. Sản phẩm này có nhiệm vụ cấp nguồn điện liên tục cho xe con (pa lăng), động cơ di chuyển dầm biên và các thiết bị điều khiển trên cầu trục trong suốt quá trình di chuyển.

Ray điện thường được sử dụng ở hệ điện nào?

Về mặt lý thuyết, ray điện an toàn có thể ứng dụng linh hoạt khi cấp điện cho hệ điện dọc (dầm biên) hay hệ điện ngang (pa lăng nâng hạ). Tuy nhiên, trên thực tế, hệ ray này thường được sử dụng phổ biến trên hệ điện dọc cầu trục.

• Hệ điện dọc (Đường chạy dầm biên): Đây là ứng dụng phổ biến. Ray điện được lắp cố định dọc theo nhà xưởng (song song với dầm đỡ ray) để cấp nguồn cho toàn bộ cầu trục di chuyển. Chiều dài đường chạy lớn (từ vài chục đến hàng trăm mét) giúp ray điện phát huy tối đa ưu điểm không bị võng, không rối dây và tiết kiệm không gian so với hệ cáp sâu đo.
• Hệ điện ngang (Dầm chính cấp cho pa lăng/xe con): Về lý thuyết có thể dùng ray điện, nhưng thực tế ít khi sử dụng. Lý do là pa lăng di chuyển qua lại liên tục với tần suất cao, hành trình ngắn, bụi bẩn dễ bám vào rãnh ray làm nhanh mòn chổi than hoặc gây mất pha. Hệ điện ngang hiện nay ưu tiên dùng hệ cáp dẹt sâu đo (Festoon Cable) chạy trên thanh C-Track để bảo đảm độ ổn định.

Ray điện cầu trục là gì?

Cấu tạo chi tiết một hệ thống ray điện an toàn hoàn chỉnh

Về cấu tạo đơn giản, một thanh ray điện chỉ gồm 2 bộ phận chính là lõi dẫn đồng và vỏ bọc bảo vệ. Tuy nhiên, để đảm bảo việc truyền điện liên tục và hoạt động ổn định trên hệ điện cầu trục, thanh ray cần được lắp đặt cùng với một hệ phụ kiện đồng bộ với các linh kiện như chổi điện, kẹp ray, kéo căng,… Cùng Tuấn Cầu Trục tìm hiểu chi tiết các bộ phận chính của hệ thống này ngay trong phần sau đây.

Thanh ray điện (Bộ phận truyền dẫn chính)

Thanh ray điện cầu trục tiêu chuẩn được cấu thành bởi hai thành phần chính sau đây:

• Lõi dẫn điện (Ruột đồng): Làm bằng đồng thanh nguyên chất có độ tinh khiết cao, đảm bảo khả năng truyền tải điện năng tối ưu và giảm thiểu sụt áp. Lõi đồng được chia theo số cực/số pha như 3P, 4P, 6P (phổ biến nhất là 3P và 4P cho điện lưới 3 pha 380V) hoặc dòng đơn cực 1P chuyên dùng cho các hệ thống cầu trục tải trọng lớn (dòng tải từ 100A trở lên đến hàng nghìn Ampe).
• Vỏ bọc cách điện: Bao bọc bên ngoài lõi đồng, làm bằng nhựa PVC kỹ thuật chuyên dụng (hoặc chất liệu ABS chịu nhiệt cao). Lớp vỏ này có chức năng cách điện, chống rò rỉ điện, chống ăn mòn hóa chất nhẹ và bảo vệ người vận hành khi va chạm vô tình.

Các bộ phận phụ trợ & Phụ kiện lắp đặt

Để thanh ray lắp đặt cứng vững, thẳng theo đường chạy và thực hiện cấp điện ổn định, hệ thống cần có các phụ kiện đồng bộ gồm có:

• Chổi lấy điện (Tay lấy điện / Collector): Được gắn cố định vào dầm biên cầu trục và di chuyển song song với thanh ray. Bên trong tay lấy điện có các đầu chổi than (Carbon) chà xát liên tục vào rãnh đồng để thu dòng điện truyền về tủ điều khiển. Hệ thống lò xo nén trên tay kẹp giúp giữ áp lực tiếp xúc luôn ổn định, tránh tình trạng xóc nảy gây mất pha.
• Kẹp ray (Hanger Clamp): Dùng để ôm chặt và treo thanh ray điện lên giá đỡ, giữ khoảng cách cố định giữa thanh ray và dầm nhà xưởng.
• Giá đỡ ray (Bracket / Angle Iron): Thường làm bằng thép V hàn hoặc bắt bu-lông cố định vào dầm I (dầm đỡ ray) hoặc dầm bê tông nhà xưởng, làm điểm tựa vững chắc để lắp kẹp ray.
• Hộp nối ray & Cặp kẹp nối (Joint Cover & Joint Keeper): Dùng để ghép nối cơ học và dẫn điện liên tục giữa các đoạn ray ngắn (thường dài 3 mét hoặc 4 mét/thanh) thành một đường chạy dài hàng chục đến hàng trăm mét.
• Bộ cấp nguồn (Power Feed): Hộp đấu nối chuyên dụng để đưa nguồn điện tổng từ tủ phân phối nhà xưởng vào thanh ray điện. Tùy thuộc vào chiều dài đường chạy, bộ cấp nguồn có thể lắp tại đầu đường ray (cho hành trình ngắn) hoặc lắp ở giữa đường ray (để cân bằng và giảm sụt áp cho toàn hệ thống).
• Nắp chụp đầu ray (End Cap): Bịt kín hai đầu cuối của thanh ray điện nhằm bảo đảm an toàn cách điện, ngăn ngừa bụi bẩn xâm nhập và chặn không cho chổi lấy điện bị trượt văng ra khỏi đường ray.
• Bộ căng ray (Kéo căng ray / Kéo đít / Tensioner): Lắp ở cuối đường chạy để kéo thẳng thanh ray, giữ cho hệ thống luôn căng phẳng, chống võng hoặc biến dạng do sự co giãn nhiệt của kim loại khi nhiệt độ môi trường thay đổi.

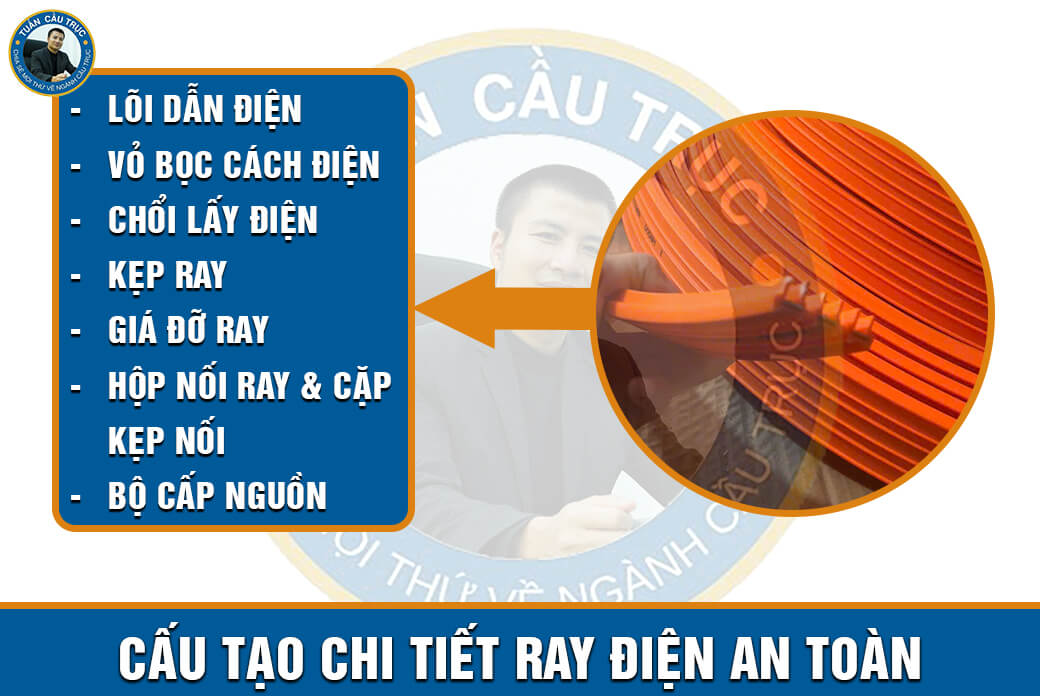

Cấu tạo chi tiết ray điện an toàn

Phân loại ray điện cầu trục phổ biến hiện nay

Trên thị trường hiện nay, ray điện cầu trục được sản xuất với nhiều mẫu mã và thông số khác nhau, đáp ứng nhu cầu lắp đặt cho các hệ điện chuyên dụng trong ngành nâng hạ. Việc phân loại theo kết cấu, số cực, dòng tải và thương hiệu sẽ giúp bạn chọn đúng sản phẩm phù hợp với hệ thống đang sử dụng.

• Theo kết cấu: Ray điện gồm hai dạng phổ biến là ray điện kín và ray điện hở. Ray kín có vỏ bảo vệ thanh dẫn điện, trong khi ray hở phù hợp với một số hệ thống chuyên dụng và điều kiện lắp đặt riêng.
• Theo số cực: Các quy cách thông dụng gồm 3P, 4P và 6P. Số cực quyết định số đường cấp điện và khả năng tích hợp dây tiếp địa hoặc mạch điều khiển theo yêu cầu của từng hệ thống.
• Theo dòng tải: Ray điện được sản xuất với nhiều mức dòng định mức như 50A, 75A, 100A, 150A, 200A, 315A và 500A. Việc chọn đúng dòng tải giúp hệ thống vận hành ổn định và phù hợp với công suất cầu trục.
• Theo thương hiệu: Trong số các thương hiệu phổ biến trên thị trường, Hardwork (Đài Loan) và Kyec (Trung Quốc) là hai dòng ray điện được nhiều doanh nghiệp lựa chọn nhờ đa dạng quy cách, dễ thay thế linh kiện và phù hợp với nhiều loại cầu trục, cổng trục.

Phân loại ray điện cầu trục

Vì sao phải thực hiện cách lắp đặt ray điện cầu trục đúng kỹ thuật?

Gần 2 thập kỷ hoạt động trong ngành nâng hạ, không ít lần thực tế thi công, sửa chữa hệ điện, tôi gặp không ít trường hợp hệ ray này bị lắp sai chuẩn. Điều này có thể dẫn đến những hệ quả khôn lường như: cầu trục bị vấp giật khi di chuyển, chổi than mài mòn vẹt mép, mất pha liên tục gây cháy khởi động từ, hay thậm chí hiện tượng phóng điện rò rỉ ra kết cấu nhà xưởng gây nguy hiểm trực tiếp cho công nhân.

Do đó, trong nguyên tắc làm việc của Tuấn Cầu Trục, tuân thủ cách lắp đặt ray điện cầu trục là yêu cầu bắt buộc. Điều này mang lại những lợi ích rõ rệt cho các doanh nghiệp như:

• Bảo đảm nguồn điện truyền tải liên tục, ổn định: Thanh ray được kéo thẳng, các khớp nối phẳng mịn giúp chổi lấy điện tiếp xúc liên tục với thanh đồng. Cầu trục vận hành êm ái, không bị mất pha đột ngột hay tụt áp khi tăng tốc mang tải nặng.
• Tối đa hóa thời gian sử dụng vật tư & Giảm chi phí sửa chữa: Lắp đặt đúng khoảng cách kẹp ray và căn chỉnh chổi lấy điện vuông góc giúp chổi than trượt đều trong rãnh, hạn chế tình trạng rỗ mặt đồng, giảm độ mài mòn cơ học cho cả thanh ray lẫn tay lấy điện.
• Tăng cường an toàn lao động & Chống cháy nổ: Hệ thống được cố định chắc chắn, vỏ nhựa cách điện PVC không bị biến dạng hay xô lệch, loại bỏ rủi ro rò điện ra dầm I nhà xưởng hoặc sự cố chập cháy do phóng tia lửa điện.
• Dễ dàng đáp ứng tiêu chuẩn kiểm định an toàn (TCVN 4244:2005): Hệ thống cấp nguồn hoàn chỉnh, đáp ứng đầy đủ khoảng cách an toàn, bộ căng ray và tiếp địa đạt chuẩn sẽ giúp hồ sơ kiểm định kỹ thuật an toàn thiết bị nâng hạ được duyệt nhanh chóng.
• Tối ưu hiệu suất làm việc của nhà xưởng: Hạn chế tối đa các sự cố hỏng hóc vặt, tránh tình trạng gián đoạn dây chuyền sản xuất và tiết kiệm chi phí dừng máy không đáng có cho doanh nghiệp.

Vì sao phải lắp đặt ray điện cầu trục đúng kỹ thuật?

Chuẩn bị trước khi lắp ray điện cầu trục

Để quy trình lắp ray điện cầu trục diễn ra nhanh chóng, an toàn và chính xác, khâu chuẩn bị cần được các đơn vị thực hiện cẩn thận. Đây cũng là bước mà nhiều thợ non tay nghề thường bỏ qua hoặc làm sơ sài. Tại Tuấn Cầu Trục, chúng tôi luôn thực hiện đầy đủ các bước tiền đề như sau:

Khảo sát mặt bằng và hệ dầm đỡ

Tôi luôn yêu cầu đội kỹ thuật khảo sát thực tế chiều dài nhịp, độ cao lắp đặt, kết cấu dầm nhà xưởng (dầm thép, dầm bê tông), khoảng cách giữa các cột kèo để lựa chọn loại giá đỡ và khoảng cách bố trí phù hợp. Việc khảo sát sai lệch dù chỉ vài centimet cũng có thể khiến ray bị lệch tim, gây khó khăn khi lắp đặt con trượt sau này.

Chuẩn bị vật tư, dụng cụ lắp đặt

Vật tư cần chuẩn bị đầy đủ bao gồm: thanh ray điện đúng chủng loại và chiều dài, giá đỡ, đầu nối, hộp cấp nguồn, con trượt, dây cáp điện, thiết bị bảo vệ (aptomat, rơ le nhiệt). Dụng cụ thi công gồm máy khoan, máy hàn, thước laser đo cao độ, dây dọi, cờ lê, kìm bấm cos, đồng hồ đo điện.

Đọc bản vẽ kỹ thuật và tính toán tải trọng

Trước khi lắp, kỹ thuật viên cần đọc kỹ bản vẽ thiết kế để xác định vị trí chính xác của từng giá đỡ, điểm đấu nối, hộp cấp nguồn. Đồng thời tính toán dòng điện định mức của động cơ cầu trục để lựa chọn tiết diện ray và dây dẫn phù hợp, tránh tình trạng quá tải gây nóng chảy ray điện.

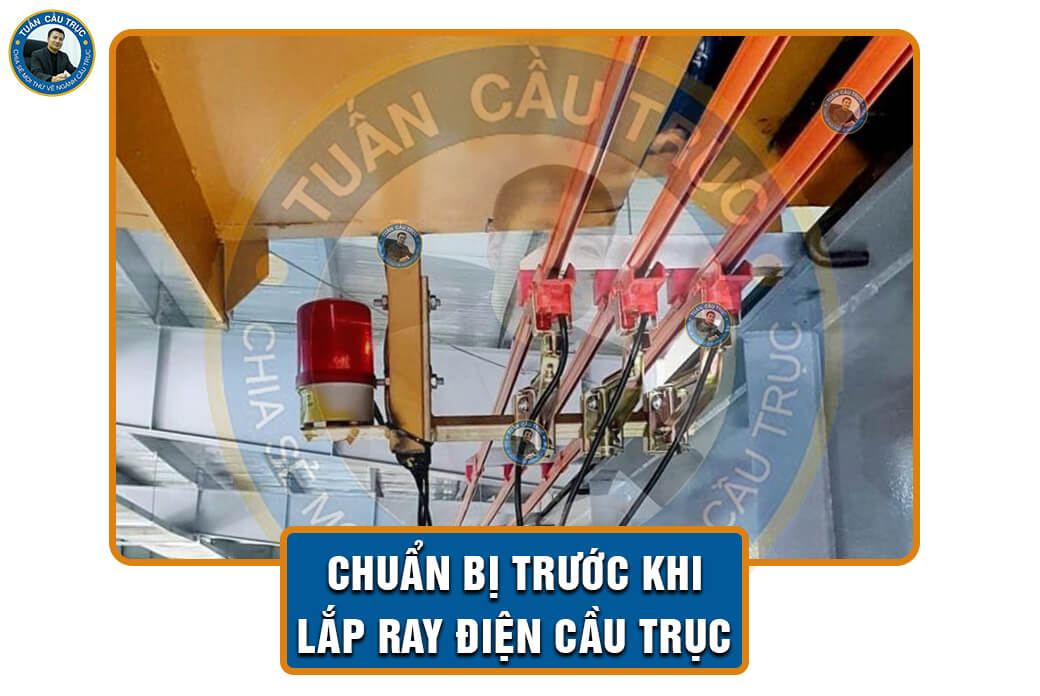

Chuẩn bị trước khi lắp ray điện cầu trục

Tuấn Cầu Trục hướng dẫn cách lắp đặt ray điện cầu trục chuẩn quy trình

Sau khi khảo sát và chuẩn bị đầy đủ các điều kiện trước khi lắp đặt, đội ngũ Tuấn Cầu Trục thực hiện cách lắp đặt ray điện cầu trục theo 6 bước chuẩn kỹ thuật sau đây. Tôi lưu ý rằng đây là nội dung quan trọng, kỹ thuật viên cần chú trọng để đảm bảo lắp chuẩn, thi công nhanh và an toàn.

Bước 1: Lắp đặt giá đỡ ray điện

Giá đỡ được lắp cố định vào dầm biên nhà xưởng hoặc kết cấu thép đỡ ray bằng bulong hoặc hàn trực tiếp, tùy theo thiết kế. Khoảng cách tiêu chuẩn giữa các giá đỡ thường dao động từ 1,5m đến 3m, tùy thuộc vào loại ray và tải trọng cầu trục. Tôi khuyến nghị nên dùng thước laser để đánh dấu vị trí từng giá đỡ theo đường thẳng, tránh lắp bằng mắt thường vì dễ gây lệch tuyến.

Bước 2: Căn chỉnh khoảng cách và độ cao ray điện

Sau khi lắp giá đỡ, cần căn chỉnh để đảm bảo toàn bộ hệ ray nằm trên cùng một mặt phẳng ngang, không bị vênh, lệch cao độ. Sai số cho phép về độ cao thường không vượt quá 3-5mm trên toàn tuyến ray để đảm bảo con trượt tiếp xúc đều, không bị nảy hoặc kẹt khi di chuyển.

Bước 3: Lắp thanh ray dẫn điện

Các đoạn ray được lắp nối tiếp nhau trên giá đỡ, sử dụng đầu nối chuyên dụng để đảm bảo tính liên tục về điện và cơ khí. Tại các điểm nối, cần siết chặt bulong đúng lực momen quy định, tránh siết quá lỏng gây tiếp xúc kém hoặc quá chặt gây nứt vỡ vật liệu ray. Khoảng hở giãn nở nhiệt giữa các đoạn ray cũng cần được chừa đúng khoảng cách theo khuyến cáo của nhà sản xuất, đặc biệt với nhà xưởng có chiều dài nhịp lớn.

Bước 4: Đấu nối nguồn điện và tủ cấp điện

Đây là bước đòi hỏi kỹ thuật viên có chuyên môn điện, tuân thủ quy định an toàn điện. Nguồn điện tổng được đấu vào hộp cấp nguồn đầu vào của ray thông qua aptomat bảo vệ, rơ le chống rò, đảm bảo ngắt điện tự động khi có sự cố quá tải hoặc rò rỉ điện. Dây trung tính, dây tiếp địa (nối đất) phải được đấu nối đúng chuẩn để đảm bảo an toàn cho người vận hành.

Bước 5: Lắp con trượt (chổi) lấy điện

Con trượt được gắn lên khung xe con hoặc dầm biên cầu trục, tiếp xúc trực tiếp với ray điện để truyền dòng điện. Cần điều chỉnh lực ép của con trượt vừa đủ, không quá chặt gây mòn nhanh ray và chổi than, cũng không quá lỏng gây tiếp xúc chập chờn, phát sinh tia lửa điện trong quá trình vận hành.

Bước 6: Kiểm tra chạy thử và nghiệm thu

Sau khi hoàn tất lắp đặt, cần đo kiểm điện trở cách điện, điện trở tiếp địa bằng đồng hồ chuyên dụng trước khi cấp điện chính thức. Tiếp theo, cho cầu trục chạy thử không tải, sau đó chạy có tải ở các mức tải trọng khác nhau để kiểm tra độ ổn định của dòng điện, độ êm ái khi di chuyển, tiếng ồn phát sinh tại điểm tiếp xúc con trượt. Chỉ khi mọi thông số đạt yêu cầu mới tiến hành nghiệm thu và bàn giao đưa vào sử dụng.

06 bước lắp đặt ray điện cầu trục

Các tiêu chuẩn kỹ thuật chú ý khi lắp đặt ray điện cầu trục

Lắp đặt ray điện cầu trục là công việc đặc thù, cần được thực hiện bởi thợ điện chuyên ngành. Quá trình thi công cần tuân thủ chặt chẽ tiêu chuẩn kỹ thuật sau đây:

Khoảng cách giữa các giá đỡ ray

Khoảng cách giá đỡ cần tuân theo khuyến cáo kỹ thuật của từng loại ray, thông thường với ray điện an toàn dạng hộp là khoảng 2-3m, với ray điện trần hoặc ray tròn có thể dao động từ 1,5-2,5m. Việc bố trí giá đỡ quá thưa sẽ khiến ray bị võng, rung lắc khi con trượt di chuyển qua, lâu ngày gây nứt gãy hoặc lệch tuyến ray.

Độ song song và cao độ ray điện

Toàn bộ hệ thống ray điện phải được lắp song song với đường ray chạy của cầu trục (ray chính), sai số cho phép thường không vượt quá 5mm trên toàn tuyến. Nếu ray điện bị lệch so với ray chính, con trượt sẽ bị kéo lệch khi cầu trục di chuyển, gây mòn không đều và giảm độ bền thiết bị.

Tiêu chuẩn cách điện, an toàn điện

Hệ thống ray điện cầu trục cần đảm bảo chỉ số điện trở cách điện tối thiểu theo quy chuẩn kỹ thuật an toàn điện, có lắp đặt hệ thống tiếp địa đầy đủ, các điểm đấu nối phải được bọc cách điện kín, tránh nước, bụi bẩn xâm nhập gây rò điện. Với các nhà xưởng có yêu cầu phòng chống cháy nổ cao (kho hóa chất, xưởng sơn), bắt buộc phải sử dụng loại ray điện an toàn dạng hộp kín, có chứng nhận kiểm định phù hợp.

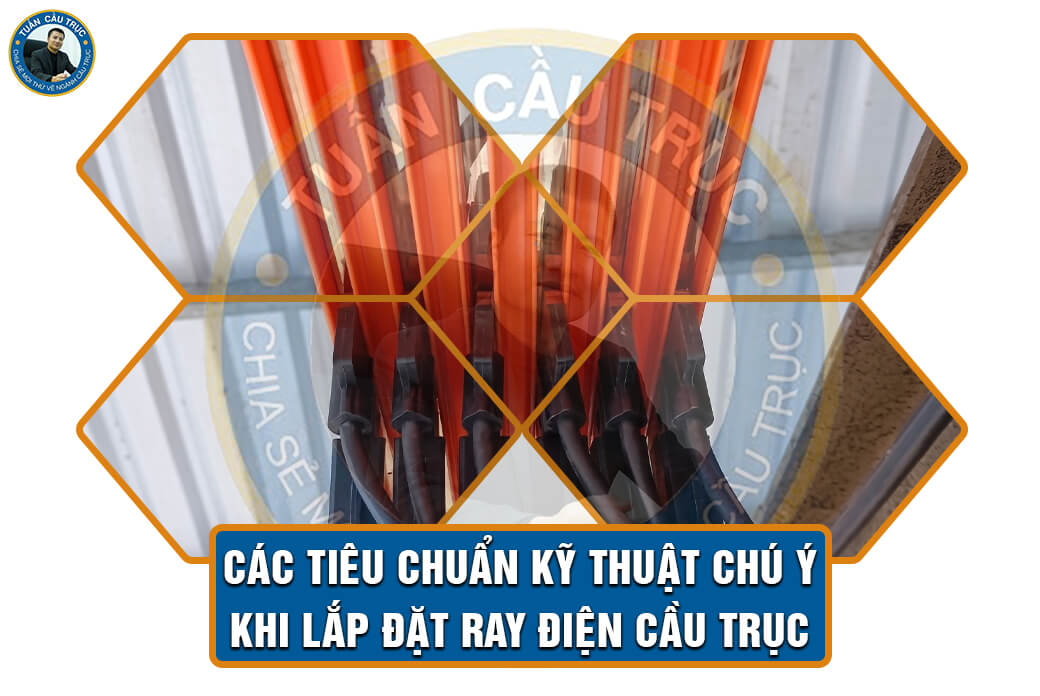

Các tiêu chuẩn kỹ thuật chú ý khi lắp đặt ray điện cầu trục

Những lỗi thường gặp khi lắp ray điện cầu trục và hướng khắc phục

Hơn 17 năm kinh nghiệm trong ngành cầu trục, tôi nhận thấy cách lắp đặt ray điện cầu trục của một số đơn vị tồn tại nhiều lỗi về khoảng cách giá đỡ, khe giãn nở, tiếp địa và căn chỉnh chổi lấy điện có thể ảnh hưởng đến khả năng cấp điện. Tuấn Cầu Trục luôn khuyến nghị các đơn vị kiểm tra từng hạng mục theo đúng thông số của nhà sản xuất giúp hạn chế rung lắc, tiếp xúc điện không ổn định và hao mòn linh kiện.

Lắp giá đỡ quá xa nhau

Khoảng cách giữa các giá đỡ quá lớn có thể khiến ray bị võng hoặc rung khi chổi lấy điện di chuyển. Với nhiều hệ thống, khoảng cách giá đỡ thường được bố trí khoảng 1,2 – 1,5 m, nhưng cần ưu tiên theo hướng dẫn của nhà sản xuất. Nếu ray bị võng, cần bổ sung giá đỡ và dùng thiết bị căn chỉnh để kiểm tra lại độ thẳng của toàn tuyến.

Không chừa khe hở giãn nở nhiệt giữa các đoạn ray

Các đoạn ray cần có khe giãn nở phù hợp để bù sự thay đổi kích thước do nhiệt độ. Nếu lắp nối quá kín, ray có thể bị cong hoặc biến dạng khi nhiệt độ thay đổi, ảnh hưởng đến chuyển động của chổi lấy điện. Khi lắp đặt, cần kiểm tra khe nối theo thông số kỹ thuật của từng loại ray và sử dụng bộ bù giãn nở nếu hệ thống yêu cầu.

Đấu nối tiếp địa (PE) sai quy cách hoặc bỏ qua tiếp địa

Hệ thống ray điện cần được đấu nối tiếp địa đúng thiết kế để tăng khả năng bảo vệ khi xảy ra sự cố rò điện. Dây PE phải được kết nối chắc chắn từ vị trí tiếp địa của hệ thống về mạng tiếp địa của nhà xưởng. Sau khi hoàn thiện, nên kiểm tra liên tục mạch PE và điện trở tiếp địa theo yêu cầu thiết kế, tiêu chuẩn áp dụng.

Căn chỉnh lực ép chổi lấy điện sai lệch

Chổi lấy điện cần tiếp xúc ổn định với thanh dẫn nhưng không được tạo lực ép quá lớn. Lực ép không phù hợp có thể làm chổi than mòn nhanh, tiếp xúc chập chờn hoặc phát sinh tia lửa trong quá trình vận hành. Khi căn chỉnh, cần đặt chổi đúng vị trí trong rãnh dẫn và điều chỉnh cơ cấu lò xo theo thông số của nhà sản xuất.

Không đo điện trở cách điện trước khi đóng điện

Sau khi lắp đặt, cần kiểm tra điện trở cách điện để phát hiện sớm tình trạng ẩm, bám bụi kim loại hoặc chạm giữa các pha. Có thể sử dụng Megohmmeter (Mê-gôm mét) để đo giữa các pha và giữa pha với vỏ hoặc kết cấu kim loại. Chỉ cấp điện khi kết quả đo đạt yêu cầu kỹ thuật của thiết bị và hệ thống điện, thay vì áp dụng một giá trị cố định cho mọi loại ray.

Những lỗi thường gặp khi lắp ray điện cầu trục

Lưu ý an toàn khi thi công lắp đặt ray điện cầu trục

Với Tuấn Cầu Trục, an toàn lao động luôn là tiêu chí trong mọi hạng mục triển khai giải pháp nâng hạ. Đặc biệt, với thi công ray điện, công việc kết hợp giữa làm việc trên cao, lắp đặt cơ khí và đấu nối điện 3 pha, tiêu chí an toàn càng được đề cao.

Tại Tuấn Cầu Trục, chúng tôi tuân thủ chặt chẽ các lưu ý bảo vệ đội ngũ thi công bao gồm:

Cắt điện và thực hiện quy trình LOTO

Trước khi lắp đặt hoặc sửa chữa, cần ngắt nguồn điện cấp cho khu vực thi công và thực hiện LOTO (Lockout/Tagout). Khóa thiết bị đóng cắt, treo biển cảnh báo “Đang thi công – Cấm đóng điện” và kiểm soát chìa khóa bởi người được phân công. Không tự ý cấp điện trở lại khi chưa hoàn tất kiểm tra và xác nhận khu vực đã an toàn.

Trang bị đầy đủ bảo hộ khi làm việc trên cao

Nhân sự thi công trên sàn thao tác, xe nâng người hoặc giàn giáo cần sử dụng đầy đủ mũ bảo hộ, giày chống trượt và dây đai an toàn phù hợp. Dây an toàn phải được kết nối với điểm neo đạt yêu cầu hoặc hệ thống dây cứu sinh độc lập, không móc vào các bộ phận chưa được kiểm tra khả năng chịu lực. Khu vực bên dưới cũng cần được rào chắn và đặt biển cảnh báo để hạn chế người không có nhiệm vụ đi vào.

Kiểm tra và xác nhận hệ thống đã mất điện

Không chỉ dựa vào trạng thái của aptomat để xác định nguồn đã được ngắt. Trước khi tiếp xúc với thanh dẫn, chổi lấy điện hoặc các bộ phận kim loại liên quan, cần sử dụng thiết bị đo phù hợp để xác nhận không còn điện áp giữa các pha và giữa pha với đất. Việc đo kiểm phải được thực hiện bởi người có chuyên môn và theo đúng quy trình an toàn điện của công trình.

Kiểm soát điều kiện thi công và khu vực làm việc

Không nên thi công ngoài trời hoặc tại khu vực bị ảnh hưởng bởi mưa, giông, nước rò rỉ hoặc độ ẩm cao khi điều kiện không bảo đảm an toàn điện. Khu vực thi công cần được khoanh vùng, bố trí biển cảnh báo và kiểm soát người ra vào. Đồng thời, vật tư, dụng cụ và thiết bị nâng người phải được sắp xếp gọn để hạn chế nguy cơ rơi vật hoặc cản trở quá trình di chuyển.

Bố trí nhân sự có chuyên môn phù hợp

Các công việc liên quan đến đấu nối điện, kiểm tra hệ thống và chạy thử cần được thực hiện bởi nhân sự có chuyên môn, được huấn luyện an toàn điện và làm việc trên cao theo yêu cầu của công trình. Người phụ trách cần nắm rõ sơ đồ cấp điện, phương án cô lập nguồn và quy trình xử lý khi phát sinh bất thường. Trước khi vận hành thử, toàn bộ hệ thống cần được kiểm tra lại về đấu nối, cách điện, tiếp địa và cơ cấu chổi lấy điện.

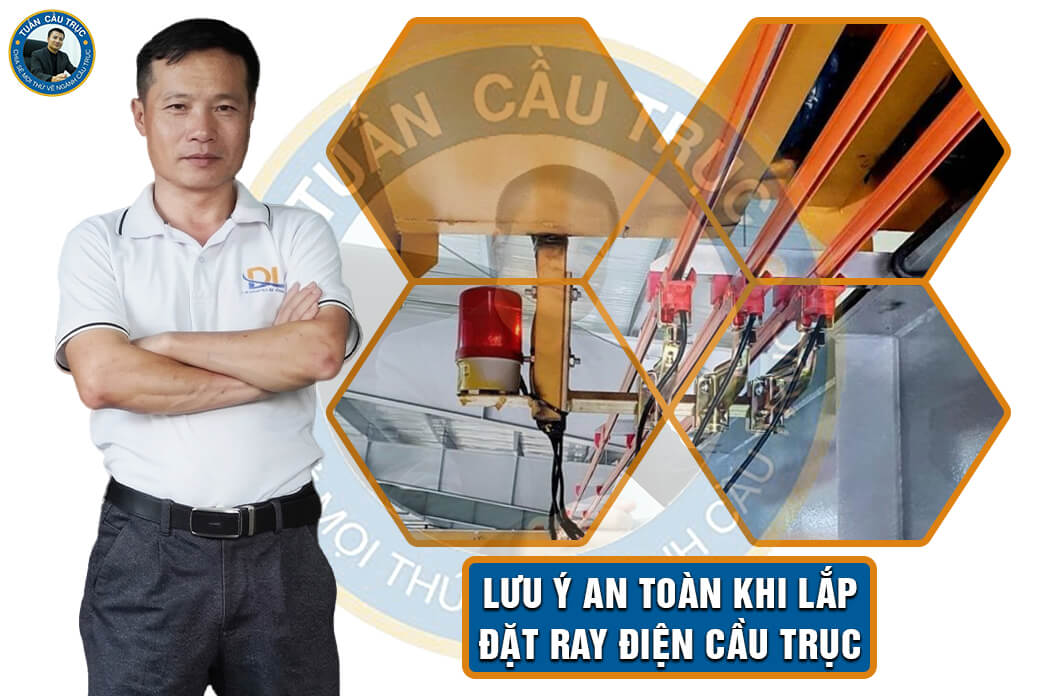

Lưu ý an toàn khi lắp đặt ray điện cầu trục

Chi phí lắp đặt ray điện cầu trục bao nhiêu?

Chi phí đầu tư hệ thống ray điện cho các hệ điện dọc/ ngang cầu trục thường cố định mà phụ thuộc vào 4 yếu tố chính: loại ray chọn sử dụng (ray 3P, 4P hay 1P; hãng Kyec hay Hardwork), chiều dài đường chạy, độ cao thi công và chi phí nhân công/thiết bị nâng (xe cẩu, xe nâng người).

Một dự toán chi phí lắp đặt hoàn chỉnh sẽ bao gồm 2 phần chính:

• Chi phí vật tư đồng bộ: Thanh ray điện, chổi lấy điện, kẹp ray, giá đỡ (Bracket), hộp nối, bộ cấp nguồn và kéo căng ray.
• Chi phí thi công & Vận chuyển: Nhân công lắp đặt trên cao, vật tư phụ (bu-lông, dây điện) và cước vận chuyển đến công trình.

Lời khuyên: Giá vật tư ray điện chỉ chiếm một phần nhỏ trong tổng giá trị cầu trục. Để có phương án tối ưu, bạn nên yêu cầu đơn vị thi công khảo sát thực tế nhà xưởng để lập dự toán chính xác. Tránh sử dụng vật tư trôi nổi kém chất lượng, bởi chi phí khắc phục sự cố chập cháy và dừng máy sau này sẽ tốn kém hơn nhiều.

Để có tính toán kỹ thuật chuẩn xác và báo giá chi tiết lắp ray điện cầu trục cho từng dự án, vui lòng liên hệ Tuấn Cầu Trục theo Zalo/ Hotline: 0968.655.438

Chi phí lắp đặt ray điện cầu trục bao nhiêu?

Tuấn Cầu Trục – Đơn vị thi công lắp đặt ray điện cầu trục uy tín

Với bề dày kinh nghiệm hơn 17 năm trực tiếp thiết kế, chế tạo và thi công thiết bị nâng hạ, tôi – Tuấn Cầu Trục cùng đội ngũ kỹ sư tại xưởng luôn mang đến cho quý khách hàng giải pháp cấp điện an toàn, bền bỉ và tối ưu chi phí cho mọi dòng cầu trục, cổng trục.

Sau đây là những giá trị vàng mà Tuấn Cầu Trục tự tin mang lại cho mọi đơn vị:

• Tư vấn & Khảo sát tận nơi miễn phí: Khảo sát trực tiếp mặt bằng nhà xưởng, tính toán chính xác dòng Ampe và số cực (3P, 4P, 6P) phù hợp với tải trọng động cơ.
• Vật tư chính hãng 100%: Cung cấp thanh ray và phụ kiện đồng bộ nhập khẩu từ các thương hiệu uy tín (Kyec, Hardwork), đầy đủ CO/CQ, đạt tiêu chuẩn kỹ thuật TCVN 4244:2005.
• Thi công chuẩn kỹ thuật & An toàn: Đội ngũ thợ lành nghề có chứng chỉ an toàn điện và làm việc trên cao; thi công đúng tiến độ, kéo ray thẳng, không võng, không nẩy chổi.
• Bảo hành dài hạn & Đồng hành trọn đời: Bảo hành chính hãng 12 tháng, hỗ trợ kiểm tra định kỳ và sẵn sàng vật tư thay thế (chổi than, kẹp ray) tận xưởng 24/7.

Tuấn Cầu Trục – Đơn vị lắp đặt ray điện cầu trục uy tín

(FAQ) Câu hỏi thường gặp về cách lắp đặt ray điện cầu trục

Cách lắp đặt ray điện cầu trục làm sao để đúng chuẩn, nhanh chóng, an toàn mà vẫn tối ưu chi phí? Đây luôn là băn khoăn lớn của doanh nghiệp sở hữu cơ cấu nâng hạ. Những thắc mắc chính đã được tôi tổng hợp và giải đáp cơ bản dưới đây, giúp kỹ thuật viên hiểu thêm về quy trình lắp đặt và vận hành linh hoạt, phù hợp đặc thù nhà xưởng!

Câu 1. Khoảng cách tiêu chuẩn để lắp kẹp ray là bao nhiêu?

Trả lời:

Khoảng cách tối ưu và an toàn nhất giữa 2 điểm kẹp ray là từ 1,2m đến 1,5m. Nếu khoảng cách này lớn hơn 1,5m, thanh ray sẽ bị võng ở giữa. Khi chổi lấy điện trượt qua khu vực võng sẽ bị nảy, gây ra hiện tượng mất pha chập chờn và phóng tia lửa điện làm rỗ mặt đồng.

Câu 2. Hai cầu trục có thể dùng chung một tuyến ray điện được không?

Trả lời:

Có thể được. Tuy nhiên, bạn phải tính tổng dòng định mức (Ampe) của tất cả các động cơ trên cả 2 cầu trục hoạt động cùng lúc. Thay vì dùng ray 50A cho 1 cầu trục, bạn sẽ phải nâng lên cỡ 100A, 150A hoặc cao hơn để tránh quá tải dòng làm om nhiệt và nóng chảy vỏ nhựa.

Câu 3. Khi nào cần đấu nguồn điện ở giữa tuyến ray thay vì ở đầu ray?

Trả lời:

Đối với đường chạy dưới 50m, việc đấu nguồn ở đầu cuối tuyến ray đáp ứng tốt. Nhưng với chiều dài xưởng trên 50m, kỹ thuật viên bắt buộc phải lắp bộ cấp nguồn (Power Feed) ở vị trí chính giữa đường chạy để giảm sụt áp (điện áp rơi) cho vị trí xa tủ điện nhất, giúp động cơ cầu trục không bị yếu.

Câu 4. Chổi than (lá than) trên tay lấy điện bao lâu phải thay mới?

Trả lời:

Độ bền chổi than phụ thuộc vào tần suất làm việc của xưởng và độ phẳng của đường ray. Trung bình nên kiểm tra 6 tháng/lần. Khi má than carbon bị mài mòn sát tới vạch giới hạn (cách phần ngàm kim loại khoảng 2-3mm), bạn phải thay lá than mới ngay lập tức. Nếu để má kim loại cọ xát trực tiếp sẽ cào rách toàn bộ rãnh đồng của thanh ray.

Câu 5. Có bắt buộc phải lắp bộ kéo căng ray ở 2 đầu không?

Trả lời:

Gần như là bắt buộc, đặc biệt với các hệ ray dài trên 15m. Nhựa PVC và ruột đồng bị co giãn liên tục theo nhiệt độ môi trường và nhiệt lượng tỏa ra khi truyền điện. Bộ kéo căng (Tensioner) lắp ở hai đầu sẽ đóng vai trò như một lò xo giữ hệ ray luôn căng phẳng, triệt tiêu sự lượn sóng cong vênh.

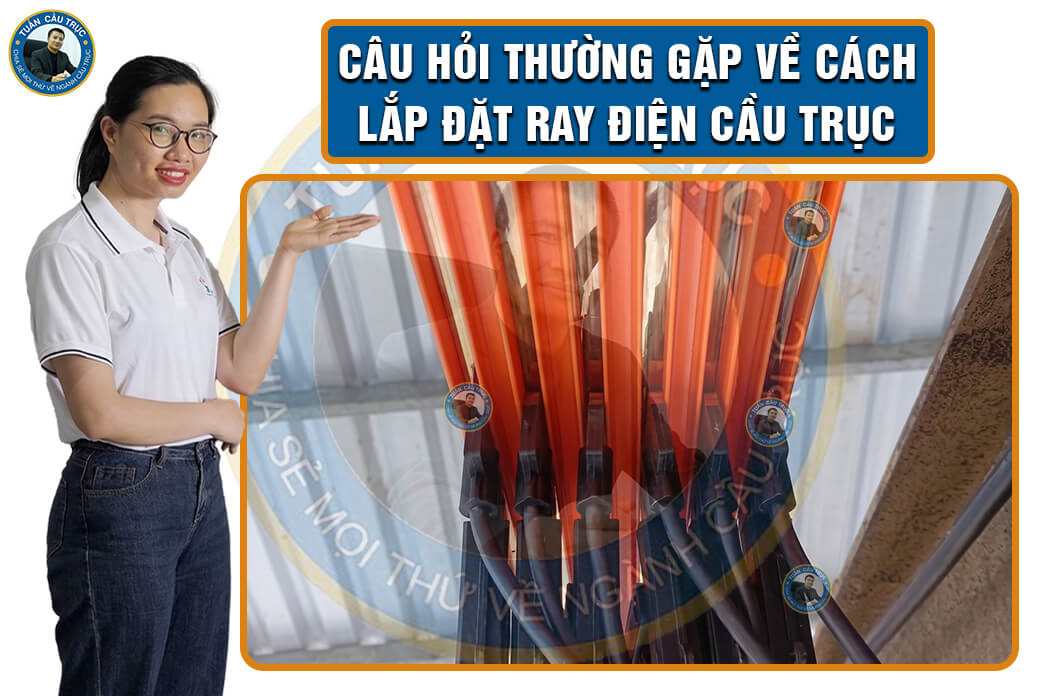

Câu hỏi thường gặp về cách lắp đặt ray điện cầu trục

Kết luận

Cách lắp đặt ray điện cầu trục đúng kỹ thuật không đơn thuần là công việc lắp ráp cơ khí mà đòi hỏi sự am hiểu sâu sắc về kết cấu, tải trọng và an toàn điện công nghiệp. Tôi mong rằng những chia sẻ chi tiết trong bài viết trên từ góc nhìn thực tế của người làm nghề gần 2 thập kỷ đã giúp bạn đọc có cái nhìn tổng quan từ bước chuẩn bị, thi công đến lựa chọn giải pháp điện phù hợp. Nếu cần tư vấn thêm, hãy liên hệ trực tiếp với tôi – Tuấn Cầu Trục để được hỗ trợ nhanh chóng và chính xác nhất.
