Cách Kiểm Tra Lỗi Cáp Điện Cầu Trục: Nhận Biết Và Xử Lý Đúng

Cáp điện cầu trục làm việc liên tục trong quá trình cấp nguồn, điều khiển hoặc di chuyển nên có thể phát sinh các lỗi như nứt vỏ, xoắn rối, đứt lõi, chập chờn hoặc suy giảm cách điện. Tuy nhiên, không phải lỗi nào cũng có thể nhận biết bằng mắt thường. Cách kiểm tra lỗi cáp điện cầu trục cần kết hợp quan sát ngoại quan, kiểm tra đường đi của cáp, đo thông mạch và đánh giá tình trạng khi vận hành. Trong bài viết này, Tuấn Cầu Trục chia sẻ các bước kiểm tra thực tế và những thông số cần đối chiếu trước khi sửa chữa hoặc thay cáp.

Tổng quan về cáp điện cầu trục

Trước khi kiểm tra lỗi, Tuấn Cầu Trục khuyến nghị người dùng cần hiểu sơ bộ về cấu tạo và nguyên lý làm việc của cáp điện cầu trục. Đây là cơ sở để nhận biết vị trí bất thường và xác định nguyên nhân phù hợp.

Khái niệm về cáp điện cầu trục

Cáp điện cầu trục là loại cáp được sử dụng để truyền điện hoặc tín hiệu cho các thiết bị trên cầu trục, cổng trục và hệ thống máy nâng. Tùy vị trí lắp đặt, cáp có thể được bố trí trong máng cáp, xích dẫn cáp hoặc cuộn trên rulo. Trong quá trình làm việc, cáp thường chịu tác động của uốn, kéo, di chuyển và ma sát nên yêu cầu về kết cấu và bán kính uốn cần được tính đến khi lựa chọn.

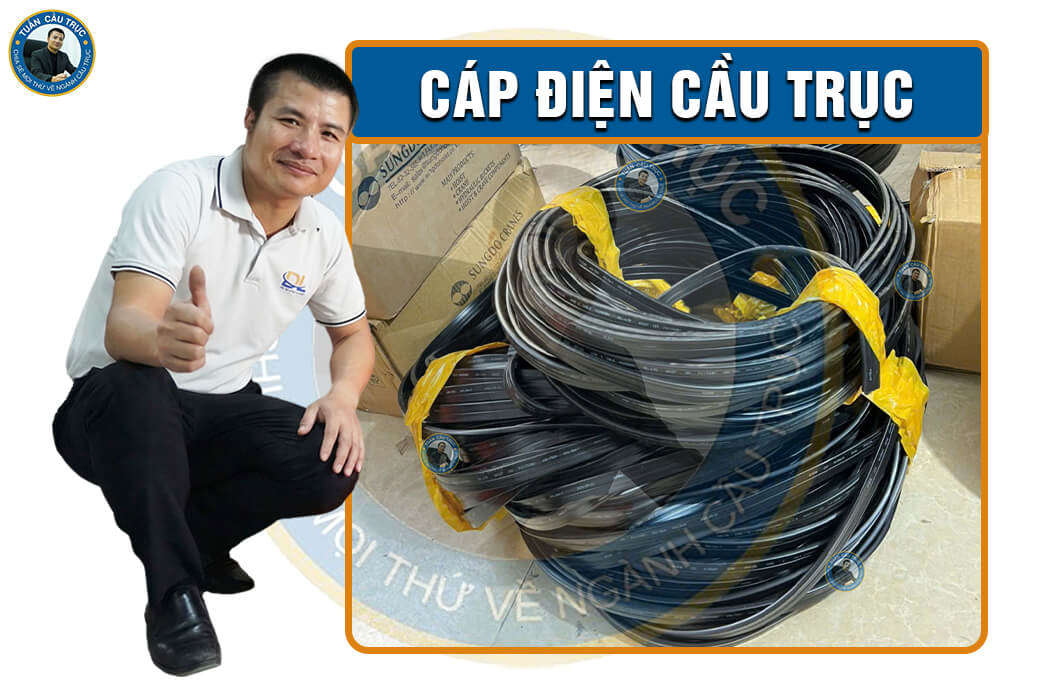

Cáp điện cầu trục

Cấu tạo của cáp điện cầu trục

Tùy loại cáp, kết cấu có thể khác nhau, nhưng một sợi cáp điện cầu trục thường gồm các thành phần chính:

• Lõi dẫn điện: Thường sử dụng đồng, có nhiệm vụ dẫn điện hoặc truyền tín hiệu. Số lõi và tiết diện được lựa chọn theo công suất, điện áp và chức năng sử dụng.
• Lớp cách điện: Bao quanh từng lõi dẫn điện, giúp hạn chế tiếp xúc giữa các lõi và bảo đảm đặc tính cách điện của cáp.
• Lớp vỏ bảo vệ: Bao bọc bên ngoài, giúp bảo vệ lõi và lớp cách điện trước tác động cơ học, bụi bẩn, dầu hoặc điều kiện môi trường.
• Kết cấu cáp: Có thể là cáp dẹt hoặc cáp tròn tùy phương thức lắp đặt. Với hệ thống phải di chuyển liên tục, kết cấu cáp cần phù hợp với bán kính uốn và số lần uốn lặp lại.

Khi kiểm tra cáp điện cầu trục, Tuấn Cầu Trục luôn khuyến nghị khách hàng của mình không nên chỉ nhìn vào tình trạng lớp vỏ bên ngoài. Một sợi cáp chưa rách vỏ vẫn có thể phát sinh vấn đề ở lõi dẫn điện, cách điện hoặc điểm đấu nối. Vì vậy, cần kết hợp kiểm tra cấu tạo cáp, đường đi, bán kính uốn và tình trạng vận hành thực tế để xác định đúng nguyên nhân.

Những lỗi thường gặp ở cáp điện cầu trục

Trong thực tế sử dụng, cáp điện cầu trục có thể phát sinh nhiều dạng lỗi khác nhau tùy theo cách lắp đặt, tần suất di chuyển và điều kiện môi trường. Nhận biết đúng biểu hiện ban đầu sẽ giúp khoanh vùng nguyên nhân và lựa chọn phương pháp kiểm tra phù hợp.

Cáp bị nứt, rách hoặc biến dạng vỏ

Đây là dạng lỗi có thể nhận biết khá sớm bằng kiểm tra ngoại quan. Một số biểu hiện thường gặp gồm:

• Vỏ cáp bị nứt hoặc rách: Có thể xuất hiện tại vị trí thường xuyên uốn, kéo hoặc ma sát.
• Vỏ bị phồng, chai cứng hoặc biến dạng: Có thể liên quan đến nhiệt độ, tác động cơ học hoặc điều kiện môi trường.
• Cáp bị trầy xước nhiều: Thường xuất hiện khi cáp tiếp xúc với thành máng, kết cấu thép hoặc các bộ phận chuyển động.
• Vị trí cần kiểm tra kỹ: Các đoạn cáp thường xuyên chuyển hướng, thay đổi bán kính uốn hoặc đi qua điểm dẫn hướng.

Cáp bị xoắn, rối hoặc chạy lệch

Cáp bị xoắn hoặc chạy lệch thường liên quan đến cách bố trí và dẫn hướng cáp trong quá trình vận hành. Các dấu hiệu cần chú ý gồm:

• Cáp không nằm đúng vị trí trong máng hoặc xích dẫn cáp.
• Cáp bị xoắn lặp lại sau mỗi chu kỳ di chuyển của cầu trục.
• Cáp bị kéo lệch, chồng lên nhau hoặc mắc vào kết cấu xung quanh.
• Cần kiểm tra thêm máng/xích dẫn cáp, con lăn, điểm treo hoặc rulo cuốn cáp nếu hệ thống có sử dụng.

Nếu chỉ tháo phần cáp bị xoắn mà không kiểm tra nguyên nhân, tình trạng này có thể tiếp tục xuất hiện trong quá trình vận hành.

Cáp chập chờn, mất tín hiệu hoặc mất pha

Đây là nhóm lỗi cần kiểm tra kỹ hơn vì nguyên nhân có thể không biểu hiện rõ trên lớp vỏ bên ngoài. Một số dấu hiệu thường gặp:

• Thiết bị hoạt động chập chờn hoặc mất điện theo từng thời điểm.
• Một pha bị mất khiến động cơ không hoạt động đúng trạng thái.
• Tín hiệu điều khiển bị gián đoạn khi cầu trục di chuyển.
• Có thể liên quan đến đứt ngầm lõi dẫn điện, đầu nối tiếp xúc kém hoặc suy giảm cách điện.

Với trường hợp này, nên kết hợp kiểm tra ngoại quan với đo thông mạch, kiểm tra cách điện và kiểm tra các đầu đấu nối để xác định chính xác vị trí lỗi.

Lỗi thường gặp ở cáp điện cầu trục

Cách kiểm tra lỗi cáp điện cầu trục theo từng bước

Theo kinh nghiệm thực tế của Tuấn Cầu Trục với hơn 17 năm trong lĩnh vực cầu trục, khi kiểm tra cáp điện không nên chỉ nhìn vào phần vỏ rồi kết luận cáp còn dùng được hay phải thay. Cần kiểm tra theo trình tự từ ngoại quan, cách lắp đặt đến khả năng dẫn điện và tình trạng cáp trong lúc cầu trục di chuyển. Cách làm này giúp phân biệt lỗi nằm ở bản thân sợi cáp hay ở hệ thống dẫn cáp.

Bước 1 – Kiểm tra ngoại quan toàn bộ chiều dài cáp

Trước tiên, ngắt nguồn và kiểm tra toàn bộ chiều dài cáp, đặc biệt tại những vị trí thường xuyên chuyển động.

• Quan sát vỏ cáp có nứt, trầy xước, rách, phồng, chai cứng hoặc biến dạng hay không.
• Kiểm tra kỹ các đoạn cáp thường xuyên uốn, kéo hoặc tiếp xúc với bề mặt khác.
• Không bỏ qua phần cáp nằm trong máng cáp, xích dẫn cáp hoặc khu vực cuốn trên rulo.
• Nếu chỉ một đoạn cáp bị hư, cần đánh dấu vị trí để kiểm tra nguyên nhân trước khi quyết định xử lý.

Bước 2 – Kiểm tra đường đi và bán kính uốn

Với cáp cầu trục, cách bố trí đường đi ảnh hưởng trực tiếp đến khả năng làm việc của cáp. Một sợi cáp phù hợp về thông số nhưng lắp đặt không đúng vẫn có thể nhanh chóng phát sinh lỗi.

• Kiểm tra cáp có bị ép, gập, kéo căng hoặc chèn giữa các bộ phận hay không.
• Đối chiếu bán kính uốn thực tế với yêu cầu của loại cáp đang sử dụng.
• Kiểm tra vị trí cáp đi qua con lăn, máng hoặc xích dẫn có bị kẹt không.
• Quan sát xem cáp có cọ vào kết cấu thép, ray, khung máy hoặc các chi tiết chuyển động hay không.

Nếu cáp liên tục bị xoắn hoặc mòn đúng một vị trí, nên kiểm tra đường đi và điểm dẫn hướng trước. Không ít trường hợp nguyên nhân nằm ở cách bố trí cáp chứ không phải do bản thân cáp.

Bước 3 – Kiểm tra lõi và đầu nối

Khi ngoại quan không phát hiện bất thường nhưng thiết bị vẫn chập chờn, cần chuyển sang kiểm tra phần dẫn điện và các điểm kết nối.

• Đối chiếu số lõi, tiết diện và cấu hình cáp với hệ thống đang sử dụng.
• Kiểm tra đầu cos, đầu cáp, hộp đấu nối và các vị trí tiếp xúc.
• Quan sát dấu hiệu lỏng, oxy hóa, cháy xém hoặc tiếp xúc không ổn định tại đầu nối.
• Nếu thiết bị mất điện chập chờn khi cầu trục di chuyển, cần chú ý cả đầu nối trước khi kết luận cáp bị hỏng.

Bước 4 – Đo kiểm bằng thiết bị

Một số lỗi nằm bên trong cáp không thể xác định bằng quan sát bên ngoài. Khi đó cần sử dụng thiết bị đo phù hợp.

• Kiểm tra thông mạch từng lõi để phát hiện tình trạng đứt hoặc mất kết nối.
• Đo điện trở cách điện theo phương pháp và mức điện áp kiểm tra phù hợp.
• Kiểm tra từng lõi khi cần xác định chính xác vị trí hoặc dạng lỗi.
• Kết quả đo nên được đối chiếu với yêu cầu kỹ thuật của loại cáp và hệ thống đang sử dụng.

Việc đo kiểm điện cần được thực hiện bởi người có chuyên môn, sau khi cô lập nguồn và tuân thủ quy trình an toàn điện. Không nên tự ý đo trên hệ thống vẫn đang mang điện.

Bước 5 – Theo dõi cáp khi cầu trục vận hành

Sau khi kiểm tra ở trạng thái tĩnh, Tuấn Cầu Trục lưu ý người dùng cần quan sát cách cáp làm việc trong chu kỳ di chuyển thực tế.

• Theo dõi độ võng, hướng chạy và khả năng thu hồi của cáp.
• Quan sát cáp có bị kéo lệch, xoắn, chồng lên nhau hoặc mắc vào kết cấu hay không.
• Kiểm tra những vị trí mà cáp thay đổi hướng hoặc thường xuyên uốn.
• Nếu lỗi chỉ xuất hiện khi cầu trục di chuyển, cần kiểm tra cả máng/xích dẫn cáp, con lăn, điểm treo hoặc rulo tùy cấu hình.

Khi kiểm tra cáp điện cầu trục, điều quan trọng không chỉ là xác định “cáp có lỗi hay không” mà còn phải tìm được vì sao lỗi xuất hiện. Nếu cáp bị xoắn do đường dẫn không phù hợp hoặc bán kính uốn không đúng, thay một sợi cáp mới mà không xử lý nguyên nhân thì tình trạng tương tự có thể lặp lại. Đây cũng là cơ sở Tuấn Cầu Trục thường dùng để đối chiếu cáp cũ, hệ thống dẫn cáp và thông số lắp đặt trước khi tư vấn phương án thay thế.

Cách kiểm tra lỗi cáp điện cầu trục

Dấu hiệu nào cho thấy cáp điện cầu trục cần thay?

Không phải cứ cáp có dấu hiệu xuống cấp là phải thay ngay. Quyết định thay nên dựa trên mức độ hư hỏng, kết quả kiểm tra và điều kiện làm việc thực tế. Một số dấu hiệu dưới đây cho thấy cáp cần được đánh giá để thay thế:

• Vỏ cáp nứt, rách hoặc biến dạng nghiêm trọng: Đặc biệt khi phần lõi bên trong đã có nguy cơ bị tác động bởi môi trường hoặc va chạm cơ học.
• Cách điện có dấu hiệu suy giảm: Kết quả đo không đạt yêu cầu kỹ thuật hoặc xuất hiện hiện tượng rò điện, chập chờn trong quá trình sử dụng.
• Một hoặc nhiều lõi bị đứt: Cáp không còn đảm bảo khả năng dẫn điện hoặc truyền tín hiệu theo yêu cầu của hệ thống.
• Cáp bị xoắn, gập lặp lại: Đã kiểm tra và xử lý đường dẫn nhưng cáp vẫn không thể trở về trạng thái làm việc phù hợp.
• Lỗi tiếp tục xuất hiện: Sau khi đã kiểm tra đầu nối, điểm tiếp xúc và hệ thống dẫn cáp nhưng tình trạng mất điện, mất tín hiệu vẫn tái diễn.

Theo kinh nghiệm kiểm tra thực tế hơn 17 năm trong ngành cầu trục, Tuấn Cầu Trục nhận thấy thay cáp chỉ là một phần của quá trình xử lý. Nếu nguyên nhân nằm ở bán kính uốn không phù hợp, máng/xích dẫn cáp bị kẹt, điểm treo bố trí chưa đúng hoặc cáp bị kéo lệch, sợi cáp mới vẫn có thể gặp lại tình trạng tương tự. Vì vậy, trước khi thay nên kiểm tra cả cáp và hệ thống dẫn cáp để xác định đúng nguyên nhân.

Dấu hiệu cho thấy cáp điện cầu trục cần thay?

Kiểm tra gì trước khi thay cáp điện cầu trục?

Khi cần thay cáp điện cầu trục, không nên chỉ dựa vào tên gọi hoặc kích thước cáp cũ. Việc đối chiếu thông số kỹ thuật với điều kiện lắp đặt thực tế giúp lựa chọn đúng loại cáp và hạn chế tình trạng cáp mới nhanh xuống cấp.

Với cáp thay thế, Tuấn Cầu Trục thường khuyến nghị đối chiếu thêm ảnh cáp cũ, tem thông số, đầu cáp và hệ thống dẫn cáp. Nếu có thể xác định được nguyên nhân khiến cáp cũ hư hỏng, việc lựa chọn cáp mới sẽ sát với điều kiện làm việc hơn thay vì chỉ thay theo đúng quy cách của sợi cáp cũ.

Cáp điện cầu trục bị lỗi có nên tiếp tục sử dụng?

Mức độ lỗi là yếu tố quan trọng để quyết định có thể tiếp tục sử dụng hay cần dừng thiết bị để kiểm tra. Không nên chỉ dựa vào việc cáp vẫn còn dẫn điện mà bỏ qua tình trạng cách điện và khả năng làm việc khi cáp di chuyển.

• Lỗi ngoại quan nhẹ: Trầy xước nhỏ hoặc dấu hiệu xuống cấp chưa ảnh hưởng đến lõi và cách điện cần được theo dõi, kiểm tra thêm trước khi quyết định thay.
• Hư cách điện: Nếu vỏ hoặc lớp cách điện bị nứt, rách, phồng hoặc có kết quả đo bất thường, cần đánh giá kỹ thuật trước khi tiếp tục vận hành.
• Đứt hoặc lỗi lõi dẫn điện: Cáp mất khả năng dẫn điện, mất pha hoặc chập chờn không nên tiếp tục sử dụng khi chưa xác định và xử lý nguyên nhân.
• Cáp bị xoắn hoặc rối: Không nên chỉ tháo xoắn, quấn lại rồi đưa vào vận hành lâu dài. Cần kiểm tra thêm đường đi và hệ thống dẫn cáp.
• Lỗi tái diễn: Nếu cáp tiếp tục hư sau khi xử lý đầu nối hoặc điểm ma sát, cần tìm nguyên nhân từ bán kính uốn, máng/xích dẫn cáp hoặc cách bố trí lắp đặt.
• Ưu tiên kiểm tra nguyên nhân: Trước khi thay cáp mới, nên xác định nguyên nhân khiến cáp cũ xuống cấp để tránh tình trạng tương tự lặp lại.

Tuấn Cầu Trục khuyến nghị khách hàng không nên đánh giá cáp điện cầu trục chỉ dựa vào việc cáp còn dẫn điện hay chưa. Với các dấu hiệu liên quan đến cách điện, lõi dẫn điện hoặc lỗi chập chờn khi di chuyển, cần kiểm tra kỹ trước khi tiếp tục vận hành. Đồng thời, nên xác định nguyên nhân gây hư cáp như bán kính uốn, điểm ma sát, máng/xích dẫn cáp hoặc cách bố trí đường cáp. Đây là cơ sở để quyết định sửa chữa hay thay mới phù hợp.

Cáp điện cầu trục bị lỗi có nên sử dụng?

Tuấn Cầu Trục cung cấp cáp điện chính hãng

Với hơn 17 năm kinh nghiệm trong lĩnh vực cầu trục và thiết bị nâng, Tuấn Cầu Trục cung cấp cáp điện phục vụ cầu trục, cổng trục và các hệ thống di chuyển thiết bị. Không chỉ dựa vào tên gọi “cáp cầu trục”, Tuấn Cầu Trục tập trung đối chiếu số lõi, tiết diện, kết cấu cáp, phương thức dẫn cáp và điều kiện lắp đặt để tư vấn đúng loại sản phẩm khách hàng cần thay thế.

Cáp điện đa dạng cấu hình

Tuấn Cầu Trục cung cấp các dòng cáp với nhiều cấu hình khác nhau, đáp ứng nhu cầu cấp nguồn và điều khiển cho thiết bị. Tùy hệ thống, kỹ thuật có thể đối chiếu cáp dẹt, cáp tròn, số lõi và tiết diện theo thông số đang sử dụng.

Đối chiếu cáp cũ trước khi thay thế

Với trường hợp không có bản vẽ hoặc không xác định được model, khách hàng có thể gửi ảnh cáp cũ, tem thông số, đầu cáp và hệ thống dẫn cáp. Kỹ thuật sẽ kiểm tra thêm bán kính uốn, không gian lắp đặt và cách cáp di chuyển để hạn chế chọn sai cấu hình.

Hỗ trợ tư vấn từ thông số thực tế

Cáp mới cần phù hợp với điều kiện làm việc thực tế mới có thể phát huy đúng đặc tính thiết kế. Vì vậy, Tuấn Cầu Trục hỗ trợ khách hàng kiểm tra cả đường đi cáp, máng/xích dẫn cáp, điểm ma sát và bán kính uốn, đặc biệt với các hệ thống cáp phải di chuyển liên tục.

Quý khách hàng cần thay cáp điện cầu trục? Hãy gửi ảnh cáp cũ + tem/thông số trên vỏ cáp + ảnh hệ thống dẫn cáp cho Tuấn Cầu Trục. Kỹ thuật sẽ đối chiếu cấu hình và tư vấn loại cáp phù hợp trước khi báo giá. HOTLINE: 09 686 55 438

Câu hỏi thường gặp về kiểm tra lỗi cáp điện cầu trục

Mỗi dạng lỗi ở cáp điện cầu trục có thể xuất phát từ nguyên nhân khác nhau, vì vậy cần kiểm tra đúng vị trí và đúng thông số thay vì xử lý theo biểu hiện bên ngoài. Dưới đây là những câu hỏi Tuấn Cầu Trục thấy khách hàng thường gặp khi kiểm tra và thay thế cáp điện cầu trục.

Câu 1: Cáp điện cầu trục bị nứt vỏ có cần thay ngay không?

Trả lời:

Không phải trường hợp nào cũng cần thay ngay. Nếu chỉ trầy xước nhẹ, cần kiểm tra thêm mức độ ảnh hưởng đến lớp cách điện và lõi dẫn điện. Nếu vỏ bị nứt, rách sâu, phồng hoặc đã ảnh hưởng đến cách điện, nên dừng kiểm tra và đánh giá để có phương án thay thế phù hợp.

Câu 2: Làm sao kiểm tra cáp cầu trục có bị đứt lõi bên trong?

Trả lời:

Có thể kiểm tra thông mạch từng lõi bằng thiết bị đo phù hợp khi đã cô lập nguồn. Nếu cáp bị mất tín hiệu, mất pha hoặc hoạt động chập chờn nhưng bên ngoài không có dấu hiệu rõ ràng, cần kiểm tra từng lõi và các đầu nối để xác định vị trí lỗi.

Câu 3: Vì sao cáp điện cầu trục thường xuyên bị xoắn?

Trả lời:

Nguyên nhân có thể liên quan đến đường đi cáp, điểm dẫn hướng, bán kính uốn, máng/xích dẫn cáp hoặc cách bố trí cáp. Nếu cáp bị xoắn lặp lại, không nên chỉ tháo xoắn rồi tiếp tục sử dụng mà cần kiểm tra cả hệ thống dẫn cáp.

Câu 4: Có thể dùng đồng hồ đo điện để kiểm tra cáp cầu trục không?

Trả lời:

Có thể sử dụng thiết bị đo phù hợp để kiểm tra thông mạch hoặc xác định một số lỗi điện cơ bản. Tuy nhiên, kiểm tra cách điện cần sử dụng thiết bị chuyên dụng và thực hiện đúng quy trình. Không nên đo trực tiếp trên hệ thống đang mang điện.

Câu 5: Khi thay cáp điện cầu trục cần đo những thông số nào?

Trả lời:

Nên đối chiếu số lõi, tiết diện lõi, điện áp, kiểu cáp, chiều dài, bán kính uốn và phương thức dẫn cáp. Ngoài ra, cần kiểm tra không gian lắp đặt và điều kiện môi trường để lựa chọn cấu hình phù hợp.

Câu 6: Cáp dẹt cầu trục có cần kiểm tra bán kính uốn không?

Trả lời:

Có. Đây là thông số cần quan tâm đối với cáp dẹt thường xuyên di chuyển. Nếu cáp bị uốn với bán kính không phù hợp trong thời gian dài, lớp vỏ và lõi bên trong có thể chịu tác động cơ học nhiều hơn. Vì vậy, khi thay cáp cần đối chiếu bán kính uốn của cáp với cách bố trí thực tế.

Câu hỏi thường gặp về kiểm tra lỗi cáp điện cầu trục

Kết luận

Kiểm tra lỗi cáp điện cầu trục cần kết hợp ngoại quan, đường đi cáp, lõi dẫn điện, cách điện và tình trạng khi vận hành để xác định đúng nguyên nhân. Không nên chỉ xử lý biểu hiện như xoắn, gập, nứt vỏ mà bỏ qua các yếu tố gây lỗi như kéo lệch, ma sát hoặc bán kính uốn không phù hợp. Khi thay cáp, cần đối chiếu số lõi, tiết diện, kết cấu, bán kính uốn và hệ thống dẫn cáp để chọn đúng cấu hình.
