Bảo Dưỡng Cáp Điện Cầu Trục: Hướng Từ Chuyên Gia

Bảo dưỡng cáp điện cầu trục định kỳ là một quy trình quan trọng, giúp ngăn ngừa nguy cơ chập cháy, đứt cáp gây mất an toàn lao động và tối ưu hóa hiệu suất thiết bị. Bài viết này từ chuyên gia Tuấn Cầu Trục sẽ cung cấp cho bạn cái nhìn toàn diện, thực tế và đúng kỹ thuật nhất về quy trình, phương pháp cũng như các lưu ý quan trọng khi chăm sóc hệ thống dây cáp điện của cầu trục.

Tổng quan về vai trò và cấu tạo cáp điện cầu trục

Trước khi đi sâu vào chi tiết kỹ thuật, chúng ta cần hiểu rõ cáp điện cầu trục là gì và tại sao bộ phận này lại được ví như đường truyền chính, cung cấp năng lượng cho toàn bộ cơ cấu nâng hạ.

Vai trò của cáp điện trong hệ thống cầu trục

Cáp điện cầu trục giữ vai trò đặc biệt quan trọng trong việc truyền tải năng lượng điện từ nguồn cấp của nhà xưởng đến tủ điện tổng, từ đó phân phối đến các động cơ di chuyển và nâng hạ. Không chỉ truyền dòng điện động lực (3 pha 380V) để sinh công suất kéo tải, cáp điện còn chịu trách nhiệm truyền dẫn các tín hiệu điều khiển (dòng điện yếu hoặc tín hiệu xung) từ tay bấm hoặc điều khiển từ xa đến các khởi động từ, biến tần.

Nếu cáp điện gặp sự cố, toàn bộ chuỗi cung ứng và sản xuất của nhà xưởng sẽ bị tê liệt ngay lập tức. Do đó, việc duy trì trạng thái ổn định của cáp là điều kiện tiên quyết để đảm bảo an toàn và tiến độ công việc.

Tổng quan về vai trò và cấu tạo cáp điện cầu trục

Phân loại cáp điện cầu trục theo hình dáng và ứng dụng

Trong ngành thiết bị nâng hạ, dựa vào kết cấu hình học của tiết diện dây, người ta chia cáp điện cầu trục thành hai loại chính:

• Cáp điện dẹt: Là loại cáp có các lõi dẫn đồng được xếp xếp hàng ngang song song với nhau và bọc chung một lớp vỏ nhựa PVC hoặc cao su dẹt. Kết cấu này giúp sợi cáp có biên độ uốn cong cực tốt theo một trục mà không bị vặn xoắn. Cáp dẹt chủ yếu được ứng dụng trong hệ cấp điện ngang (chạy dọc theo dầm chính để cấp nguồn cho pa lăng) thông qua hệ thống máng C và con chạy Festoon.
• Cáp điện tròn: Là loại cáp truyền thống có các lõi dây quấn xoắn quanh một tâm chịu lực. Lớp vỏ bọc bên ngoài dạng hình trụ tròn dày dặn, thường có thêm sợi lõi gia cường bằng dù hoặc thép để tăng khả năng chịu lực kéo căng. Cáp tròn thường được ứng dụng phổ biến trong hệ cấp điện dọc (cấp nguồn dọc theo chiều dài nhà xưởng thông qua rulo quấn nhả cáp tự động) hoặc dùng làm dây thả treo cho tay bấm điều khiển độc lập.

Trong nhiều trường hợp đặc thù, cáp dẹt cũng có thể dùng cho cấp điện dọc hoặc ngược lại. Các phương án thiết kế hệ cấp điện này sẽ được kỹ sư cơ điện DLMECO lên phương án riêng biệt phù hợp từng kết cấu và nhu cầu nâng hạ của nhà xưởng.

Tại sao phải bảo dưỡng cáp điện cầu trục định kỳ?

Do đặc thù vận hành liên tục trong môi trường công nghiệp, hệ thống cáp điện (bao gồm cả cáp nguồn dẹt, cáp tròn và cáp điều khiển) luôn phải di chuyển, co giãn liên tục, chịu lực kéo căng và ma sát cơ học cao. Thiết bị sẽ nhanh chóng xuống cấp, ảnh hưởng trực tiếp đến việc truyền dẫn năng lượng của toàn bộ hệ thống nếu không có kế hoạch bảo trì, bảo dưỡng đúng cách.

Ngăn ngừa nguy cơ ngắn mạch và sự cố rò rỉ điện

Sau một thời gian sử dụng, lớp vỏ cách điện bọc PVC hoặc cao su của cáp dễ bị lão hóa, nứt nẻ do nhiệt độ môi trường nhà xưởng hoặc bị mài mòn do ma sát liên tục với con lăn của con chạy Festoon. Nếu không được kiểm tra và phát hiện kịp thời, những vết nứt, hở này gặp môi trường ẩm ướt sẽ dẫn đến hiện tượng rò rỉ điện trực tiếp ra kết cấu thép của cầu trục. Điều này cực kỳ nguy hiểm đến an toàn của công nhân vận hành dưới sàn và gây ra hiện tượng ngắn mạch, làm nhảy aptomat nguồn liên tục.

Tối ưu hóa hiệu suất và độ bền thiết bị

Trong quá trình hoạt động, môi trường nhà xưởng sinh ra nhiều bụi bẩn, hơi ẩm hoặc hóa chất bám vào các điểm đấu nối (cầu đấu, đầu cốt). Lâu ngày, hiện tượng oxy hóa và gỉ sét sẽ xảy ra làm tăng điện trở tiếp xúc tại các điểm nút này.

Điện trở tăng cao là nguyên nhân trực tiếp dẫn đến hiện tượng kiểm tra độ sụt áp cáp điện cầu trục vượt mức cho phép. Khi dòng điện bị sụt áp, động cơ pa lăng và động cơ di chuyển cầu trục sẽ bị nóng lên nhanh do phải bù dòng, làm giảm đáng kể hiệu suất nâng hạ và nguy cơ cao gây cháy cuộn dây stator của motor. Việc bảo dưỡng định kỳ giúp toàn bộ hệ thống điện luôn đạt trạng thái dẫn truyền lý tưởng nhất.

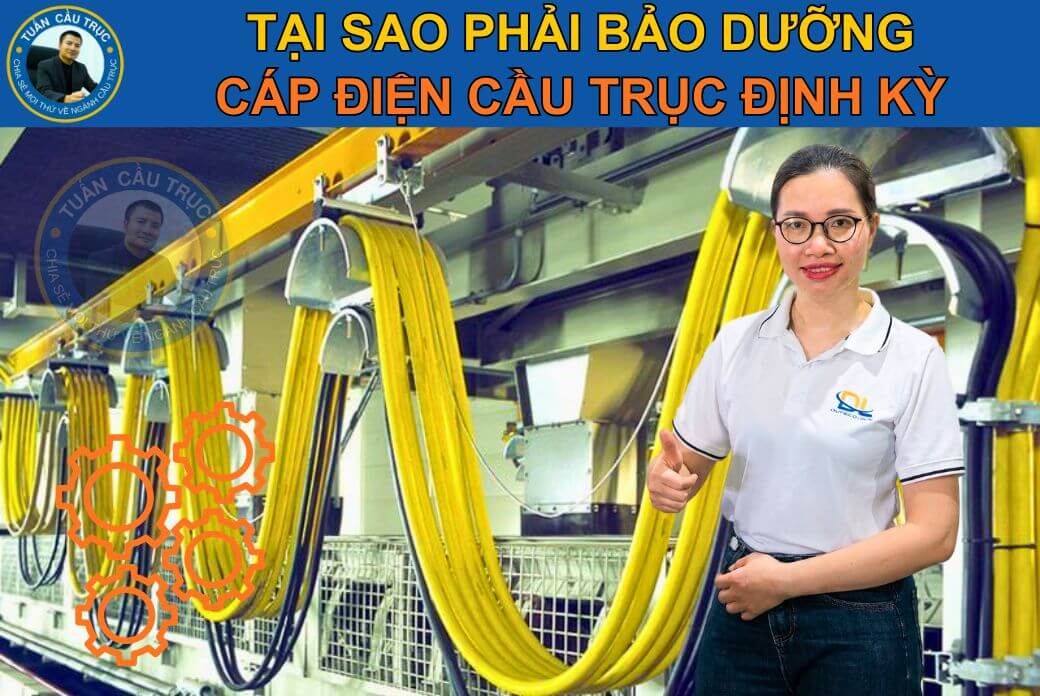

Tại sao phải bảo dưỡng cáp điện cầu trục định kỳ?

Bao lâu cần bảo dưỡng cáp điện cầu trục một lần?

Để trả lời chính xác cho câu hỏi bao lâu cần bảo dưỡng cáp điện cầu trục một lần, tôi luôn khẳng định với khách hàng rằng không có một mốc thời gian cố định chung cho mọi hệ thống nâng hạ. Tần suất này phụ thuộc vào hai yếu tố cốt lõi: Tải trọng, tần suất làm việc của cầu trục (chế độ làm việc từ M3 đến M8 theo tiêu chuẩn ISO) và đặc thù môi trường của từng nhà xưởng.

Một bộ cầu trục 3 tấn hoạt động trong xưởng cơ khí sạch sẽ, chạy 2 tiếng/ngày sẽ có chu kỳ bảo dưỡng cáp điện khác so với một bộ cổng trục 10 tấn bốc dỡ cốt thép ngoài trời hoặc trong nhà xưởng hóa chất chạy liên tục 3 ca/ngày.

Chu kỳ kiểm tra và quy trình định kỳ theo tiêu chuẩn kỹ thuật

Dựa trên kinh nghiệm 17 năm trực tiếp thiết kế, chế tạo và xử lý sự cố thiết bị nâng hạ, tôi khuyến nghị các đơn vị vận hành cần tuân thủ nghiêm ngặt chu trình kiểm tra và quy trình bảo dưỡng cáp điện cầu trục theo các mốc thời gian sau:

• Kiểm tra trực quan hằng ngày (Trước mỗi ca làm việc):
  • Công việc này do trực tiếp công nhân vận hành cầu trục thực hiện trước khi bấm nút mở nguồn tổng.
  • Nội dung: Quan sát bằng mắt toàn bộ chiều dài hệ cáp dẹt dọc dầm chính và cáp tròn dọc nhà xưởng. Kiểm tra xem dây cáp có bị vướng vào kết cấu thép, tôn mái nhà xưởng, hoặc bị rối, kẹt giữa các con chạy với nhau hay không. Đảm bảo dây thả tay bấm điều khiển (nếu có) không bị xoắn gập.
• Bảo dưỡng định kỳ hằng tháng:
  • Công việc do đội ngũ kỹ thuật bảo trì của nhà xưởng thực hiện định kỳ vào ngày cuối tháng.
  • Nội dung: Tiến hành ngắt điện, thực hiện cách vệ sinh cáp điện cầu trục để loại bỏ lớp bụi bẩn bám dính trên vỏ dây. Kiểm tra vòng bi, bánh xe của các con chạy treo cáp (con chạy Festoon), tra thêm mỡ bôi trơn dầm biên và con chạy nếu thấy có hiện tượng kẹt rít. Sử dụng tua vít chuyên dụng siết lại toàn bộ hệ thống ốc vít tại các cầu đấu (terminal) bên trong tủ điện tổng và tủ điện pa lăng để tránh lỏng chân dắt gây phóng điện.
• Bảo dưỡng và đại tu chuyên sâu (Từ 6 tháng đến 1 năm):
  • Công việc đòi hỏi kỹ sư cơ điện có chuyên môn cao hoặc thuê các đơn vị cung cấp dịch vụ bảo dưỡng cáp điện cầu trục chuyên nghiệp thực hiện.
  • Nội dung: Sử dụng đồng hồ Megohmmeter để đo điện trở cách điện của từng lõi cáp xem vỏ nhựa có bị lão hóa, rò rỉ điện hay không. Thực hiện biện pháp kỹ thuật nhằm kiểm tra độ sụt áp cáp điện cầu trục khi pa lăng mang tải đỉnh ở vị trí xa nhất. Tháo và xử lý bề mặt tiếp xúc của toàn bộ các đầu cốt bằng dung dịch làm sạch mạch điện chuyên dụng, đánh giá mức độ lão hóa tổng thể của vỏ cáp để lập phương án thay mới chủ động trước khi cáp bị đứt ngầm.

Các dấu hiệu cảnh báo nguy hiểm cần dừng máy để bảo dưỡng ngay lập tức

Bên cạnh chu kỳ định kỳ, các đơn vị phải đặc biệt lưu ý dừng cầu trục, cắt nguồn điện và tiến hành cách bảo dưỡng cáp điện cầu trục khẩn cấp nếu phát hiện các hiện tượng bất thường sau:

• Cầu trục di chuyển giật cục hoặc pa lăng mất tín hiệu đột ngột: Hiện tượng này xảy ra khi hệ thống cáp dẹt điều khiển bị đứt ngầm một hoặc vài lõi đồng bên trong do lực kéo căng quá mức, khiến dòng tín hiệu bị chập chờn khi con chạy di chuyển qua lại.
• Xuất hiện mùi khét, tiếng phóng điện lách tách hoặc tia lửa điện: Dấu hiệu này cảnh báo lớp vỏ cách điện PVC hoặc cao su đã bị rách, hở vách ngăn giữa các pha, dẫn đến hiện tượng phóng điện hồ quang giữa các dây dẫn hoặc phóng điện trực tiếp ra máng C và kết cấu thép cầu trục. Nếu xưởng của bạn là bảo dưỡng cáp điện cầu trục môi trường nhiều bụi gỗ hoặc bụi sơn, dấu hiệu này cực kỳ nguy hiểm vì dễ kích hoạt một vụ hỏa hoạn cháy nổ nhà xưởng.
• Aptomat bảo vệ tự động ngắt liên tục (Nhảy át không rõ nguyên nhân): Đây là phản ứng của hệ thống an toàn khi dòng điện bị ngắn mạch (chập pha) hoặc dòng rò xuống đất vượt mức cho phép do dây điện bị dập nát, ngấm nước mưa hoặc ngấm hóa chất.
• Dây cáp điện bị vặn xoắn thành nút, chồng chéo lên nhau trên hệ thống con chạy: Hiện tượng lỗi cơ học này do quá trình lắp đặt xả cáp sai kỹ thuật hoặc con kẹp cáp trên con chạy bị lỏng làm sợi cáp bị lật úp. Nếu không dừng máy để thực hiện cách căn chỉnh cáp điện cầu trục lại kịp thời, các con chạy khi dồn về một phía sẽ chèn ép vặn gãy lõi đồng của cáp dẹt.

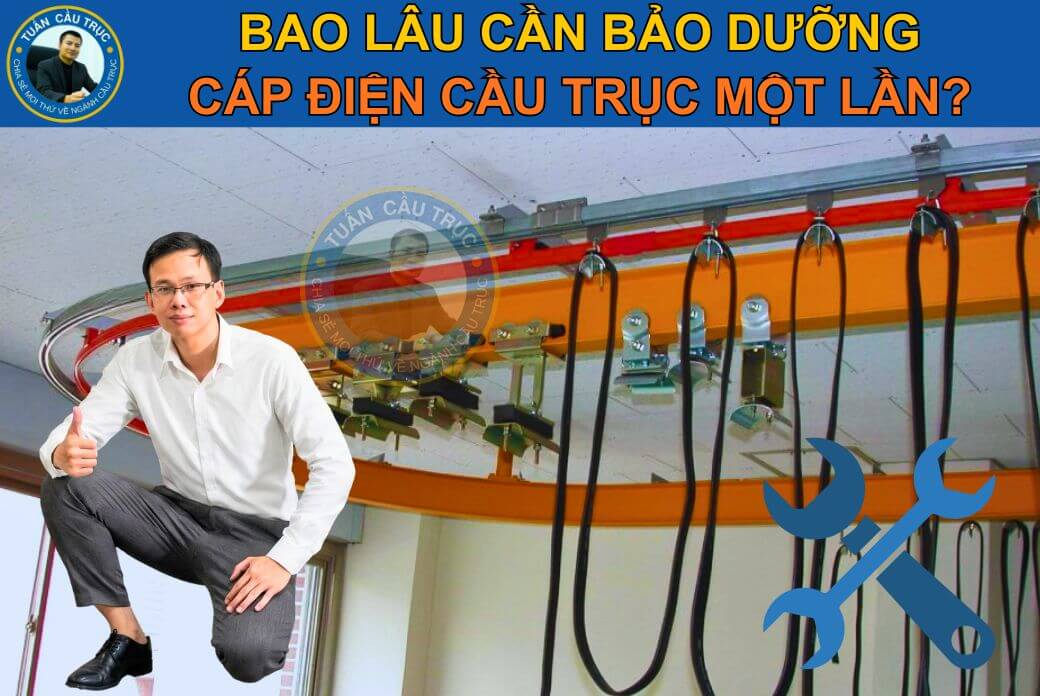

Bao lâu cần bảo dưỡng cáp điện cầu trục một lần?

Quy trình bảo dưỡng cáp điện cầu trục đúng tiêu chuẩn kỹ thuật

Tại Tuấn Cầu Trục, quy trình bảo dưỡng cáp điện cầu trục phải được thực hiện bởi kỹ thuật viên có chứng chỉ an toàn điện và am hiểu sâu về thiết bị nâng hạ. Dù với dòng cầu trục nào, quy trình chuẩn luôn được thực hiện cơ bản với 6 bước chính như sau:

Bước 1: Chuẩn bị và ngắt nguồn điện tổng (Lockout/Tagout)

Đây là bước bắt buộc để bảo vệ nhân công trong nhà xưởng.

• Di chuyển cầu trục về vị trí bảo trì an toàn.
• Ngắt dao cách ly hoặc aptomat nguồn tổng cấp điện cho cầu trục.
• Treo biển cảnh báo: “Khu vực đang bảo trì – Nghiêm cấm đóng điện”.
• Dùng đồng hồ vạn năng hoặc bút thử điện kiểm tra lại để chắc chắn không còn điện áp tồn dư trên kết cấu trục và hệ thống cáp.

Bước 2: Kiểm tra trực quan toàn bộ hệ thống cáp

Bước này giúp kỹ thuật viên dùng mắt thường phát hiện nhanh các biến dạng vật lý trước khi can thiệp sâu vào hệ thống.

• Xem xét toàn bộ chiều dài của cáp điện từ lô quấn cáp, hệ cáp dẹt máng C đến cáp điều khiển từ xa hoặc tay bấm nối dài.
• Phát hiện các vết nứt, rách, dập nát vỏ nhựa bảo vệ do va đập cơ học.

Bước 3: Cách vệ sinh cáp điện cầu trục

Sau các bước đánh giá sơ bộ ban đầu, kỹ thuật viên xác định cách thức phù hợp để vệ sinh cáp điện bên ngoài.

• Sử dụng giẻ lau khô, sạch để loại bỏ bụi bẩn, dầu mỡ bám trên bề mặt dây cáp.
• Đối với các vết bẩn cứng đầu hoặc hóa chất bám dính, sử dụng dung dịch tẩy rửa chuyên dụng cho ngành điện (loại khô nhanh, không dẫn điện). Không dùng nước hoặc các dung dịch chứa axit/kiềm mạnh làm ăn mòn vỏ nhựa cách điện.

Bước 4: Kiểm tra và siết chặt các điểm đấu nối

Việc kiểm tra này nhằm khắc phục hiện tượng nới lỏng cơ học do lực quán tính và độ rung lắc của cầu trục tạo ra khi đóng ngắt động cơ.

• Mở nắp tủ điện tổng, tủ điện pa lăng và các hộp đấu nối động cơ.
• Sử dụng tua vít, cờ lê lực để siết chặt lại tất cả các đầu cốt (cosse). Việc rung lắc liên tục khi cầu trục chạy dễ làm lỏng các điểm kết nối này.

Bước 5: Đo đạc thông số kỹ thuật điện

Đây là bước định lượng cụ thể để đánh giá chính xác chất lượng cách điện và khả năng truyền tải của hệ thống dây dẫn.

• Sử dụng đồng hồ đo điện trở cách điện để kiểm tra độ an toàn của lớp vỏ bọc. Điện trở cách điện giữa các pha với nhau và giữa pha với đất phải đạt mức an toàn tối thiểu.
• Kiểm tra độ sụt áp cáp điện cầu trục: Cho cầu trục nâng tải tối đa và di chuyển ra điểm xa nhất của nhà xưởng, dùng đồng hồ đo điện áp tại tủ điện pa lăng. Nếu độ sụt áp vượt quá 5% so với điện áp nguồn cấp định mức (ví dụ nguồn 380V thì sụt áp không được quá 19V), bạn cần phải kiểm tra lại tiết diện dây dẫn hoặc chất lượng điểm tiếp xúc.

Bước 6: Thử nghiệm vận hành không tải và có tải

Ở bước 6, bước cuối cùng nhằm nghiệm thu toàn bộ quá trình bảo dưỡng trước khi bàn giao cầu trục cho bộ phận sản xuất, kỹ thuật viên tiến hành thử có tải và không tải.

• Đóng điện nguồn, tiến hành chạy thử không tải để quan sát chuyển động của hệ cáp.
• Tiến hành nâng hạ tải để đánh giá độ ổn định dòng điện. Ghi chép thông số vào nhật ký bảo dưỡng.

Quy trình bảo dưỡng cáp điện cầu trục

Hướng dẫn bảo dưỡng cáp điện cầu trục cho từng ứng dụng cụ thể

Để quá trình bảo trì đạt hiệu quả cao, thợ kỹ thuật thường có phương pháp chuyên biệt cho từng loại cáp, từng vị trí sử dụng. Dưới đây, Tuấn Cầu Trục hướng dẫn bảo dưỡng chi tiết, giúp bạn dễ dàng theo dõi và áp dụng trực tiếp vào hệ thống thiết bị tại nhà xưởng của mình:

Bảo dưỡng hệ thống cáp điện dẹt

Khi thực hiện bảo dưỡng hạng mục này, kỹ thuật viên cần tập trung kiểm tra độ thẳng phẳng của thân cáp, lực kẹp cơ học nhằm tránh lực kéo phân bổ không đều làm rách vỏ vách ngăn.

• Kiểm tra độ mài mòn cơ học và lão hóa vỏ cáp: Kỹ thuật viên tiến hành rà soát kỹ dọc theo toàn bộ chiều dài sợi cáp dẹt. Tập trung quan sát các vị trí nếp gấp vách ngăn, nơi cáp bị chùng xuống khi pa lăng thu dây về xem vỏ nhựa PVC hoặc cao su có bị rạn nứt hay không. Việc phát hiện sớm các vết trầy xước do ma sát với thành máng C sẽ giúp ngăn ngừa nguy cơ chạm chập điện.
• Áp dụng cách căn chỉnh cáp điện cầu trục: Thợ bảo trì phải kiểm tra kỹ các má kẹp cao su giữ cáp trên từng con chạy Festoon. Nếu ốc siết kẹp bị lỏng, cáp dẹt sẽ bị trượt dẫn đến tình trạng khoảng cách giữa các con chạy không đều, gây kéo căng quá mức khi dãn cáp ra biên. Chiều dài vòng thòng (độ võng tự nhiên) của sợi cáp dẹt tiêu chuẩn nên duy trì trong khoảng từ 300mm đến 500mm. Nếu cáp có dấu hiệu bị vặn hoặc vẹo nghiêng, phải nới lỏng kẹp cao su để chỉnh phẳng bề mặt dây.
• Kiểm tra hệ thống dây kéo tăng tải phụ trợ: Kỹ thuật viên cần rà soát các sợi dây đay hoặc dây cáp thép chịu lực nhỏ được nối bắt giữa các tai của con chạy cáp dẹt. Sợi dây kéo này bắt buộc phải có chiều dài ngắn hơn đoạn cáp điện dẹt từ 3cm đến 5cm để gánh toàn bộ lực kéo cơ học khi pa lăng chạy ra biên. Nếu dây kéo tăng tải bị đứt hoặc bị chùng hơn cáp điện, lực giật quán tính sẽ tác động trực tiếp vào dây cáp dẹt. Hiện tượng này lâu ngày làm dãn vỏ nhựa và gây đứt ngầm các lõi dây tín hiệu dòng yếu.

Bảo dưỡng hệ thống cáp điện tròn (Hệ cáp điều khiển tay bấm thả sàn)

Bảo dưỡng cáp điện tròn điều khiển đòi hỏi phải kiểm tra nghiêm ngặt cơ cấu chịu lực độc lập bên ngoài và độ kín của các điểm làm kín ở hai đầu giắc cắm nhằm bảo vệ lõi truyền tín hiệu bên trong.

• Kiểm tra sợi xích hoặc dây cáp thép chịu lực gia cường độc lập: Đây là bộ phận cốt lõi đi song song bên cạnh sợi cáp điện tròn điều khiển từ tủ điện dầm chính xuống mặt đất. Sợi xích chịu lực này có nhiệm vụ gánh toàn bộ trọng lượng của cụm tay bấm và chịu lực kéo lê, giật hướng của công nhân. Bạn phải kiểm tra và đảm bảo sợi xích chịu lực luôn được căng và ngắn hơn dây cáp điện từ 5cm đến 10cm. Nếu xích bị trùng hoặc tuột, lực kéo cơ học sẽ tác động thẳng vào phần đồng đấu nối gây đứt ngầm lõi cáp.
• Kiểm tra biến dạng vặn xoắn (Hiện tượng lồng chim): Cáp tròn do bị xoay vặn nhiều hướng khi công nhân di chuyển dễ bị xoắn thắt nút lại với nhau. Quá trình bảo dưỡng cần tiến hành vuốt thẳng lại dây và loại bỏ các điểm vặn thắt cơ học này. Nếu lớp vỏ bọc bên ngoài của cáp tròn đã xuất hiện các vết lồi lõm bất thường, chứng tỏ cấu trúc bên trong đã hỏng. Các lõi dây đồng lúc này đã bị xê dịch, chồng chéo lên nhau và cần được lên phương án thay thế sớm.
• Bảo dưỡng điểm đấu nối và làm sạch đầu cuối: Kỹ thuật viên tiến hành tháo vỏ hộp nút bấm điều khiển thả sàn và hộp đấu nối trung gian trên dầm. Kiểm tra gioăng cao su bọc cổ dây (ốc siết cáp tròn) xem có bị nứt hở làm nước mưa hoặc bụi bẩn lọt vào hay không. Sử dụng tua vít nhỏ siết chặt lại các chân vít kẹp cốt dây tín hiệu nút bấm. Cuối cùng, áp dụng giải pháp xịt rửa tiếp điểm bằng dung dịch làm sạch mạch điện khô chuyên dụng để nút bấm luôn nhạy.

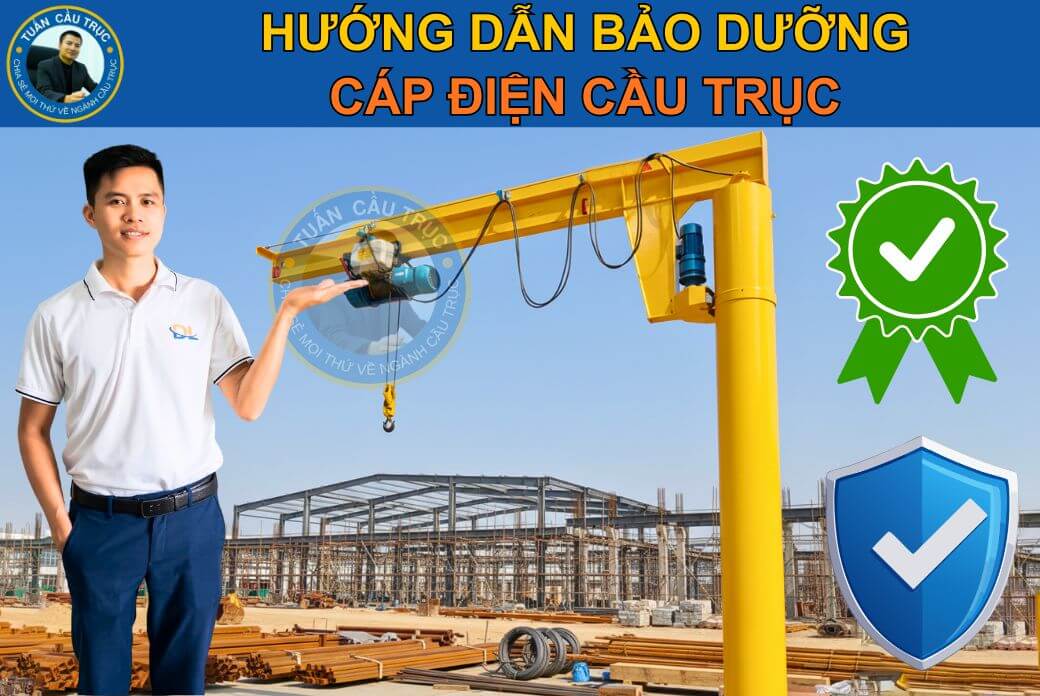

Hướng dẫn bảo dưỡng cáp điện cầu trục

Phương pháp bảo dưỡng cáp điện cầu trục trong các môi trường đặc thù

Nhằm đảm bảo độ bền cao cho hệ thống cáp điện cầu trục, trong quá trình bảo dưỡng, kỹ thuật viên cần lưu ý đặc biệt về môi trường vận hành. Đây là một trong những yếu tố ảnh hưởng trực tiếp đến thời gian sử dụng của hệ cáp điện từ đó gián tiếp quyết định phương thức, chu kỳ bảo trì, bảo dưỡng cáp điện.

Từ kinh nghiệm nhiều năm trong ngành nâng hạ, Tuấn Cầu Trục khuyến nghị các giải pháp kỹ thuật nên áp dụng khi chăm sóc hệ thống cáp điện trong hai dạng môi trường công nghiệp phức tạp phổ biến hiện nay:

Bảo dưỡng cáp điện cầu trục trong nhà xưởng hóa chất

Đối với các nhà xưởng như xi mạ, sản xuất phân bón, lưu trữ hóa chất hoặc xử lý nước thải, nồng độ hơi axit và kiềm tồn tại trong không khí cao.

• Đánh giá nguy cơ hư hỏng từ môi trường hóa chất: Hơi hóa chất có tính ăn mòn cực mạnh đối với phần lõi đồng và các đầu cốt điện bên trong hộp nối. Tác nhân này cũng làm mục nát, mủn lớp vỏ bọc bằng cao su hoặc nhựa PVC thông thường chỉ sau vài tháng vận hành. Hiện tượng này dễ dẫn đến rò rỉ dòng điện động lực ra kết cấu cơ khí của cầu trục.
• Cách xử lý và quy trình bảo dưỡng chi tiết: Khi tiến hành bảo dưỡng, kỹ thuật viên bắt buộc phải kiểm tra và ưu tiên sử dụng loại cáp chuyên dụng có lớp vỏ bọc bằng chất liệu kháng hóa chất cao (như Polyurethane – PUR hoặc bọc Silicon). Trong quá trình bảo trì định kỳ, thợ kỹ thuật cần bôi một lớp mỡ silicone chuyên dụng phủ kín lên các đầu cốt và cầu đấu điện. Biện pháp này giúp cách ly bề mặt tiếp xúc của kim loại với không khí chứa axit. Đối với hệ thống giá đỡ cơ học, cần tư vấn chủ đầu tư thay thế máng C bằng thép cacbon sang dạng máng inox 304 để tránh gỉ sét bong tróc.

Bảo dưỡng cáp điện cầu trục môi trường nhiều bụi

Các nhà máy sản xuất xi măng, chế biến thức ăn chăn nuôi, xưởng xẻ gỗ hoặc xưởng đúc thép luôn đối mặt với lượng bụi mịn công nghiệp phát tán liên tục.

• Đánh giá nguy cơ hư hỏng từ môi trường nhiều bụi: Lớp bụi mịn bám dày dặn trên bề mặt dây cáp điện hoạt động như một lớp cách nhiệt tự nhiên, cản trở quá trình tản nhiệt tự nhiên của lõi đồng khi mang tải. Bụi bẩn lọt vào bên trong lòng máng C sẽ bám chặt vào vòng bi, gây kẹt cứng hệ thống con chạy Festoon dầm chính. Nguy hiểm hơn, bụi mịn khi lọt vào tủ điện điều khiển gặp độ ẩm cao sẽ tạo thành lớp màng dẫn điện, kích hoạt hiện tượng phóng điện hồ quang giữa các pha.
• Cách xử lý và quy trình bảo dưỡng chi tiết: Tại các khu vực này, tần suất thực hiện cách vệ sinh cáp điện cầu trục cần được đẩy cao lên định kỳ 2 tuần một lần thay vì hằng tháng. Kỹ thuật viên bảo trì sử dụng máy hút bụi công nghiệp kết hợp với máy nén khí áp lực vừa phải để thổi sạch bụi bẩn trong tủ điện và trên bề mặt các sợi cáp. Khi dùng khí nén, bắt buộc phải qua bộ lọc để đảm bảo dòng khí khô, không lẫn hơi nước và dầu máy. Cuối cùng, cần rà soát kỹ độ kín của các gioăng cao su bọc quanh cửa tủ điện, tiến hành thay thế ngay nếu thấy gioăng bị nứt cứng nhằm ngăn chặn bụi mịn xâm nhập.

Phương pháp bảo dưỡng cáp điện cầu trục trong các môi trường đặc thù

Cách căn chỉnh và xử lý các lỗi thường gặp ở cáp điện cầu trục

Trong quá trình trực tiếp chế tạo và bảo trì thiết bị nâng hạ, tôi nhận thấy kỹ thuật viên thường lúng túng khi đối mặt với các sự cố của cáp điện. Các lỗi này nếu không được xử lý kịp thời sẽ nhanh chóng phá hủy cấu trúc lõi đồng bên trong dây cáp.

Dưới đây, Tuấn Cầu Trục khái quát các lỗi thường gặp ở hệ thống cáp điện cùng phương pháp khắc phục chính để sớm đưa cầu trục trở về trạng thái vận hành ổn định.

Hiện tượng cáp bị xoắn, vặn nơ (Hiện tượng lồng chim)

Sự cố vặn xoắn cơ học này thường xảy ra đối với hệ thống cáp dẹt cấp nguồn cho pa lăng, cầu trục.

• Nguyên nhân gây ra hiện tượng vặn xoắn cáp: Hiện tượng này phần lớn xuất phát từ việc lắp đặt sai quy trình kỹ thuật ngay từ giai đoạn xả cuộn dây mới, người thợ không xả theo vòng quay mà kéo tuột trực tiếp từ lõi ra gây xoắn vặn nội tại. Ngoài ra, việc các con chạy treo cáp Festoon bị nghiêng lệch, lật úp trong quá trình di chuyển dọc dầm cũng là tác nhân trực tiếp ép sợi cáp bị vặn nơ. Lâu ngày, ứng suất xoắn tích tụ sẽ làm vặn rách lớp vỏ bảo vệ bên ngoài.
• Cách căn chỉnh và khắc phục chi tiết: Kỹ thuật viên cần tiến hành hạ toàn bộ hệ thống cáp dẹt dọc dầm chính xuống mặt sàn nhà xưởng. Thực hiện tháo rời tất cả các má kẹp cố định cáp nằm trên các con chạy treo dây. Tiến hành vuốt thẳng sợi cáp theo chiều dọc và để dây ở trạng thái “thư giãn” tự nhiên từ 2 đến 3 tiếng nhằm giải phóng hết ứng suất xoắn bên trong. Cuối cùng, lắp lại dây lên kẹp con chạy và căn chỉnh lại khoảng cách phân bổ giữa các con chạy sao cho đồng đều.

Hiện tượng cáp bị căng quá mức khi pa lăng di chuyển ra biên

Đây là lỗi tính toán hình học nguy hiểm, trực tiếp đe dọa đến độ bền của các điểm đấu nối dây dẫn trong tủ điện pa lăng. Dưới góc nhìn của thợ làm nghề lâu năm, Tuấn Cầu Trục đánh giá nguyên nhân và hướng dẫn khắc phục như sau:

• Nguyên nhân gây ra hiện tượng căng cáp: Sự cố này xảy ra do đơn vị thiết kế hoặc thợ lắp đặt tính toán chiều dài tổng thể của sợi cáp dẹt bị thiếu so với hành trình di chuyển thực tế của xe con pa lăng. Một nguyên nhân phụ khác là do phân bổ thiếu số lượng con chạy Festoon dẫn đến khoảng cách giữa các điểm treo quá xa, làm mất đi độ võng dự phòng của tuyến dây. Khi xe con chạy ra kịch biên dầm, sợi cáp sẽ bị kéo căng như một sợi dây đàn.
• Cách căn chỉnh và khắc phục chi tiết: Thợ bảo trì tiến hành đo đạc chính xác lại tổng chiều dài hành trình di chuyển ngang của dầm chính cầu trục. Chiều dài tiêu chuẩn của sợi cáp dẹt phải được tính toán chính xác theo công thức sau:

Chiều dài cáp = [(Hành trình di chuyển x 1.15) + với Chiều dài đoạn đấu nối dư vào bên trong tủ điện]

Nếu kết quả tính toán cho thấy sợi cáp hiện tại bị thiếu hụt chiều dài, bạn bắt buộc phải tiến hành nối thêm dây bằng hộp nối chuyên dụng chống nước hoặc thay mới sợi cáp. Không được cố tình vận hành hệ thống khi dây thiếu kích thước vì lực giật biên sẽ làm đứt phăng các đầu cốt điện.

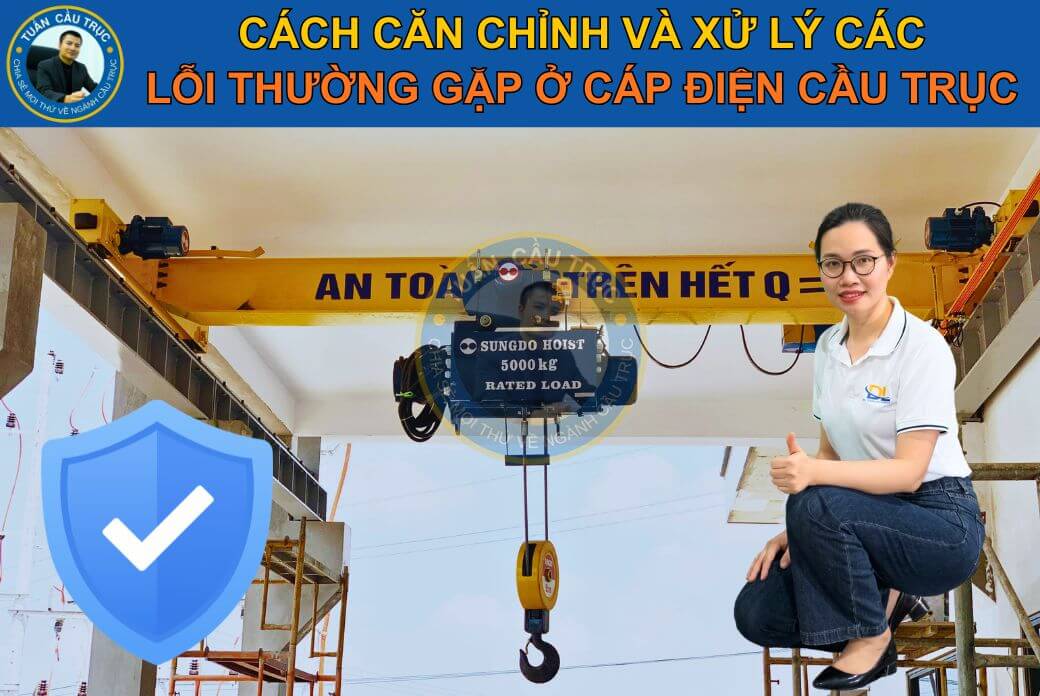

Cách căn chỉnh và xử lý các lỗi thường gặp ở cáp điện cầu trục

Chi phí bảo dưỡng cáp điện cầu trục tham khảo năm 2026

Chi phí bảo dưỡng cáp điện cầu trục trên thị trường hiện nay không có một mức giá cố định chung cho mọi thiết bị. Trên thực tế, mức giá này phụ thuộc vào nhiều yếu tố như: Tải trọng, chiều dài khẩu độ dầm chính, tổng chiều dài nhà xưởng và chủng loại cáp sử dụng (cáp điện dẹt truyền nguồn ngang hay cáp điện tròn truyền tín hiệu điều khiển).

Vậy, mức giá chung cho mỗi lượt bảo trì, bảo dưỡng cáp điện cầu trục được tính toán như thế nào? Tuấn Cầu Trục gợi ý khoảng giá tham khảo sau để bạn dự trù chi phí cho hạng mục này khi vận hành thiết bị nâng hạ.

Bảng giá dịch vụ bảo dưỡng cáp điện cầu trục chi tiết năm 2026

Dưới đây là bảng tổng hợp chi phí nhân công kỹ thuật cho từng hạng mục bảo dưỡng cáp điện dẹt và cáp điện tròn phổ biến trong nhà xưởng:

Các lưu ý quan trọng về chi phí khi thuê dịch vụ ngoài

Chủ doanh nghiệp cần nắm rõ cấu trúc cấu thành của đơn giá bảo trì để làm việc với các đơn vị dịch vụ một cách minh bạch.

• Phạm vi áp dụng của bảng báo giá dịch vụ: Mức chi phí được liệt kê ở bảng trên là chi phí dành cho nhân công kỹ thuật chuyên ngành. Mức giá này bao gồm các công việc: Khảo sát an toàn, vệ sinh công nghiệp bề mặt cáp, căn chỉnh cao độ vòng thòng cáp dẹt và sử dụng máy móc chuyên dụng để đo đạc các thông số điện trở, sụt áp.

• Chi phí vật tư phát sinh ngoài gói bảo dưỡng: Báo giá nhân công bảo dưỡng chưa bao gồm chi phí mua sắm vật tư thay thế nếu phát hiện hư hỏng trong quá trình kiểm tra. Các loại vật tư thường phải thay thế bao gồm: Sợi cáp dẹt mới khi dây cũ bị nứt vỏ, bánh xe con chạy Festoon bị vỡ bi, hoặc các mã kẹp cao su giữ cáp bị bể. Khi phát hiện lỗi cấu kiện, đơn vị kỹ thuật sẽ lập biên bản hiện trạng và gửi bảng báo giá vật tư tách riêng để khách hàng phê duyệt.

Giá trên cũng chưa bao gồm chi phí đi lại. Do vậy, tùy đặc thù nhà xưởng, hiện trạng dây cáp, Tuấn Cầu Trục sẽ có phương án hỗ trợ kỹ thuật phù hợp và cung cấp dịch vụ bảo dưỡng cáp điện cầu trục với mức giá cạnh tranh.

Chi phí bảo dưỡng cáp điện cầu trục tham khảo

So sánh phương pháp bảo dưỡng cáp điện cầu trục tự thực hiện và thuê dịch vụ

Khi cáp điện cầu trục xuống cấp, nhiều doanh nghiệp thường phân vân giữa phương án đội ngũ nội bộ  bảo trì hay thuê đơn vị chuyên nghiệp bên ngoài. Trên thực tế, việc lựa chọn phương án nào thường tùy thuộc tình trạng hư hỏng thực tế, năng lực nhân sự của đơn vị cũng như mức chi phí dự định đầu tư và yêu cầu tiến độ dự án.

Dưới đây là bảng đối chiếu chi tiết giữa hai phương thức thực hiện, giúp bạn có cái nhìn khách quan để đưa ra quyết định phù hợp với điều kiện thực tế của nhà xưởng:

Bảng đối chiếu năng lực bảo dưỡng nội bộ và dịch vụ chuyên nghiệp

Trong bảng so sánh trực quan dưới đây, Tuấn Cầu Trục phân tích chi tiết ưu nhược điểm của hai phương án dựa trên 4 tiêu chí cốt lõi trong công tác quản lý thiết bị nâng hạ:

Lời khuyên lựa chọn từ chuyên gia:

Chủ doanh nghiệp nên dựa vào năng lực thực tế của đội ngũ kỹ thuật tại nhà xưởng để đưa ra quyết định đầu tư chính xác.

• Trường hợp nên ưu tiên sử dụng thợ nội bộ: Doanh nghiệp có thể tự thực hiện đối với các hạng mục bảo dưỡng cơ bản thường nhật như lau chùi bụi bẩn bề mặt vỏ cáp hoặc siết lại ốc kẹp con chạy Festoon. Điều kiện tiên quyết là các kỹ thuật viên nhà xưởng phải được đào tạo cơ bản về an toàn điện công nghiệp. Phương án này giúp tối ưu hóa chi phí vận hành cho các dòng cầu trục dầm đơn tải trọng nhỏ từ 1 tấn đến 3 tấn hoạt động trong môi trường ít độc hại.

• Trường hợp bắt buộc phải thuê dịch vụ ngoài: Đối với các dòng cầu trục dầm đôi tải trọng lớn, hệ thống cáp điện dẹt phức tạp hoặc thiết bị làm việc trong môi trường hóa chất, bụi mịn, việc thuê ngoài là bắt buộc. Các đơn vị chuyên nghiệp với đầy đủ máy đo chuyên dụng sẽ phát hiện chính xác các điểm đứt ngầm hoặc hiện tượng sụt áp trên tuyến dây. Việc này giúp doanh nghiệp có đầy đủ hồ sơ kiểm định an toàn điện để xuất trình cho các cơ quan chức năng khi có đợt kiểm tra định kỳ.

So sánh phương pháp bảo dưỡng cáp điện cầu trục tự thực hiện và thuê dịch vụ

(FAQ) Góc chuyên gia: Giải đáp thắc mắc về bảo dưỡng cáp điện cầu trục

Hệ thống dây dẫn điện được xem như trung tâm truyền dẫn của hệ thống nâng hạ. Để giúp các đơn vị vận hành đúng, bảo dưỡng chuẩn, Tuấn Cầu Trục gợi ý cẩm nang giải đáp 5 câu hỏi chính giúp bạn tự tin làm chủ và vận hành hệ thống cáp điện cầu trục an toàn, bền bỉ:

Câu 1: Làm sao để phát hiện sớm sợi cáp điện dẹt sắp bị đứt ngầm bên trong lõi?

Trả lời:

Bạn có thể dùng ampe kìm đo dòng điện ở các đầu pha khi pa lăng chạy không tải ra biên. Nếu thấy dòng điện trồi sụt thất thường hoặc động cơ bị giật cục, đó là dấu hiệu lõi đồng đã bị rạn nứt. Một cách khác là dùng máy đo nhiệt độ hồng ngoại quét dọc vỏ cáp; vị trí nào có nhiệt độ cao bất thường chính là điểm lõi đồng bị co hẹp và sắp đứt.

Câu 2: Tại sao tôi đã thay cáp điện tròn điều khiển mới nhưng tay bấm thả sàn vẫn bị kẹt lệnh?

Trả lời:

Hiện tượng này phần lớn không phải do sợi cáp mới mà xuất phát từ việc bụi bẩn bám dính vào tiếp điểm nút bấm gây cách điện. Hoặc trong quá trình đấu nối, thợ kỹ thuật chưa siết chặt vít kẹp cốt dây tín hiệu khiến dòng điện bị chập chờn. Bạn cần xịt rửa sạch bằng dung dịch làm sạch mạch điện khô chuyên dụng để xử lý dứt điểm.

Câu 3: Tần suất thực hiện cách vệ sinh cáp điện cầu trục như thế nào là chuẩn nhất?

Trả lời:

Trong môi trường cơ khí thông thường, bạn chỉ cần thực hiện vệ sinh định kỳ từ 3 đến 6 tháng một lần. Tuy nhiên, nếu cầu trục hoạt động tại các nhà xưởng đặc thù như sản xuất xi măng, xưởng đúc hoặc hóa chất, tần suất bắt buộc phải đẩy cao lên 2 tuần một lần. Việc duy trì lịch này giúp ngăn bụi mịn tích tụ gây bó kẹt con chạy máng C.

Câu 4: Sử dụng dây cáp điện thông thường thay cho cáp dẹt chuyên dụng dầm chính được không?

Trả lời:

Trong trường hợp này, Tuấn Cầu Trục thường khuyến nghị lựa chọn cáp dẹt. Cáp điện cầu trục loại dẹt được thiết kế với biên dạng phẳng giúp phân bổ đều ứng suất uốn khi pa lăng co gập liên tục. Do khả năng xếp chồng tốt, cáp dẹt hạn chế tình trạng vặn xoắn và tiết kiệm diện tích khi thu hẹp cáp.

Câu 5: Khoảng cách giữa các con chạy Festoon treo cáp dẹt bao nhiêu là hợp lý?

Trả lời:

Khoảng cách tiêu chuẩn giữa các con chạy treo cáp dẹt nên duy trì đều đặn từ 1 mét đến 1.2 mét. Khoảng cách này đảm bảo chiều dài vòng thòng (độ võng tự nhiên) của sợi cáp rơi vào khoảng 300mm đến 500mm. Nếu xếp các con chạy quá xa, cáp sẽ bị căng và giật đứt đầu cốt điện khi pa lăng di chuyển ra kịch biên dầm.

(FAQ): Giải đáp thắc mắc về bảo dưỡng cáp điện cầu trục

Đơn vị cung cấp dịch vụ bảo dưỡng cáp điện cầu trục uy tín toàn quốc

Nếu doanh nghiệp của bạn không có sẵn đội ngũ kỹ thuật chuyên trách về thiết bị nâng hạ, bạn cần một đơn vị cung cấp dịch vụ bảo dưỡng cáp điện cầu trục chuyên nghiệp, Tuấn Cầu Trục là lựa chọn phù hợp.

Với kinh nghiệm 17 năm trong lĩnh vực sản xuất, lắp đặt và bảo trì thiết bị nâng hạ tại Việt Nam, chúng tôi tự tin cung cấp sản phẩm và dịch vụ có:

• Đội ngũ kỹ sư am hiểu sâu sắc tiêu chuẩn an toàn TCVN 4244:2005.
• Trang thiết bị đo đạc dòng điện, điện trở, độ sụt áp hiện đại, độ chính xác cao.
• Cung cấp vật tư thay thế chính hãng 100%, bảo hành dài hạn (Hệ thống con chạy, cáp dẹt chịu nhiệt, chổi tiếp điện…).
• Hỗ trợ xử lý sự cố 24/7, giảm thiểu tối đa thời gian dừng máy của nhà xưởng.

Đơn vị cung cấp dịch vụ bảo dưỡng cáp điện cầu trục

Kết luận:

Tôi mong rằng những thông tin chi tiết trong bài viết đã giúp bạn đọc có cái nhìn tổng quát về quy trình bảo dưỡng cáp điện cầu trục một cách khoa học, an toàn và tiết kiệm. Nếu hệ thống cầu trục của bạn đang gặp sự cố về điện hoặc đã đến lịch bảo trì định kỳ, hãy liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật chuyên sâu và báo giá chi tiết nhất!
