Bánh xe di chuyển cầu trục là bộ phận trực tiếp tiếp xúc với ray, vừa chịu tải vừa đảm bảo cầu trục di chuyển ổn định trong quá trình vận hành. Tùy theo cấu tạo cơ cấu di chuyển, bánh xe được phân thành bánh chủ động và bánh bị động. Trong đó bánh chủ động có liên quan trực tiếp đến hệ thống truyền động và có thể sử dụng bánh răng rời hoặc bánh răng liền. Vậy hai loại bánh này khác nhau như thế nào, cách nhận biết ra sao và cần lưu ý gì khi thay thế? Trong bài viết này, Tuấn Cầu Trục chia sẻ những thông tin kỹ thuật quan trọng giúp doanh nghiệp hiểu đúng và lựa chọn bánh xe phù hợp với hệ thống cầu trục thực tế.
Bánh xe di chuyển cầu trục là gì?
Bánh xe di chuyển là một trong những bộ phận quan trọng thuộc cơ cấu di chuyển, trực tiếp tiếp xúc với ray và làm việc dưới tải trọng của cầu trục. Để hiểu rõ sự khác nhau giữa bánh chủ động và bánh bị động, trước tiên cần nắm được cấu tạo, chức năng và vai trò của bộ phận này trong toàn bộ hệ thống.
Khái niệm bánh xe di chuyển cầu trục
Bánh xe di chuyển cầu trục là bộ phận được lắp trên cụm dầm biên của cầu trục hoặc cụm di chuyển xe con, có nhiệm vụ tiếp xúc và lăn trên đường ray. Tùy theo thiết kế, bánh xe có thể đảm nhiệm chức năng truyền động hoặc chỉ hỗ trợ tải trọng và chuyển động của toàn hệ thống.
Về cấu tạo, một cụm bánh xe có thể bao gồm thân bánh xe, trục, ổ bi, bích liên kết và bánh răng đối với bánh chủ động. Các chi tiết này được thiết kế đồng bộ để bánh có thể quay ổn định, chịu tải và truyền lực trong quá trình vận hành.

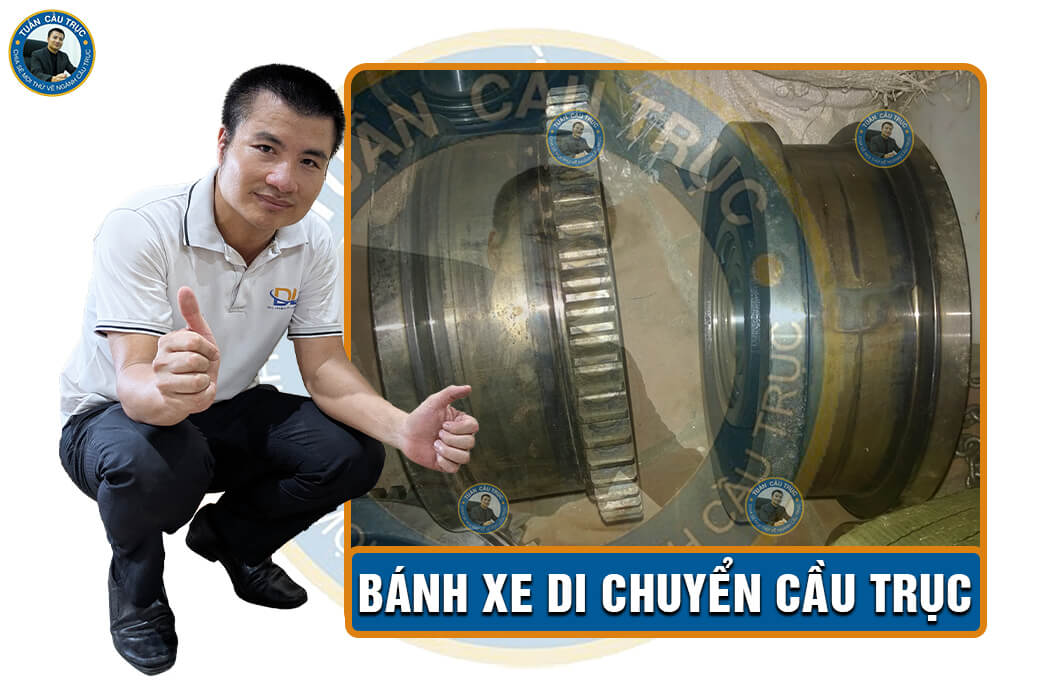

Bánh xe di chuyển cầu trục
Vai trò của bánh xe di chuyển cầu trục
Không chỉ đơn thuần là bộ phận tiếp xúc với ray, bánh xe còn liên quan trực tiếp đến khả năng di chuyển và độ ổn định của cầu trục. Một cụm bánh được lựa chọn và lắp đặt phù hợp sẽ giúp cơ cấu di chuyển làm việc êm, hạn chế rung giật và giảm hiện tượng mài mòn bất thường.
Một số vai trò chính của bánh xe di chuyển cầu trục gồm:
- Đỡ tải trọng: Tiếp nhận và truyền tải trọng từ kết cấu cầu trục hoặc xe con xuống hệ thống ray.
- Tạo chuyển động: Bánh chủ động nhận mô-men từ cơ cấu truyền động để tạo lực kéo giúp cầu trục di chuyển.
- Dẫn hướng: Vành bánh phối hợp với ray để duy trì hướng di chuyển của cầu trục.
- Phân bố tải: Các bánh xe cùng tham gia phân bố tải trọng, giúp hạn chế tình trạng tập trung tải tại một vị trí.
- Duy trì sự ổn định: Bánh xe, ray và cụm di chuyển hoạt động đồng bộ giúp cầu trục vận hành ổn định trong quá trình nâng hạ và di chuyển.
Tuấn Cầu Trục khuyến nghị người dùng khi đánh giá một bánh xe cầu trục, không nên chỉ nhìn vào đường kính hoặc tải trọng nâng của thiết bị. Cần xem xét đồng thời thân bánh, trục, ổ bi, bích liên kết và bánh răng đối với bánh chủ động. Đặc biệt, việc xác định đúng bánh chủ động hay bị động, bánh răng rời hay bánh răng liền sẽ giúp quá trình lựa chọn và thay thế chính xác hơn, hạn chế tình trạng bánh mới không tương thích với cơ cấu di chuyển hiện hữu.
Bánh xe di chuyển cầu trục chủ động và bị động là gì?
Trong cơ cấu di chuyển cầu trục, bánh xe không phải tất cả đều đảm nhiệm cùng một chức năng. Tùy theo thiết kế, hệ thống sẽ sử dụng bánh chủ động và bánh bị động để phối hợp truyền lực, chịu tải và duy trì chuyển động trên ray. Việc phân biệt đúng hai loại bánh này đặc biệt quan trọng khi kiểm tra, bảo dưỡng hoặc thay thế bánh xe.
Bánh xe chủ động là gì?
Bánh xe chủ động là bánh được kết nối với cơ cấu truyền động và nhận mô-men từ động cơ thông qua hộp giảm tốc, trục truyền hoặc cơ cấu bánh răng. Khi bánh quay, lực kéo được truyền xuống ray, tạo chuyển động cho cầu trục hoặc xe con.
Một đặc điểm dễ nhận biết của bánh chủ động là có liên kết với cơ cấu truyền động. Tùy thiết kế, bánh có thể được gia công bánh răng liền với thân bánh hoặc sử dụng bánh răng rời để nhận và truyền mô-men. Vì vậy, khi thay bánh chủ động cần kiểm tra thêm các thông số liên quan đến bánh răng, không nên chỉ đối chiếu đường kính bánh.
Bánh xe bị động là gì?
Bánh xe bị động là bánh không trực tiếp nhận mô-men từ động cơ mà quay theo chuyển động của toàn bộ cơ cấu di chuyển. Bộ phận này chủ yếu đảm nhiệm việc đỡ tải, tiếp xúc với ray và hỗ trợ cầu trục duy trì chuyển động ổn định.
So với bánh chủ động, cấu tạo bánh bị động thường không có bộ phận bánh răng truyền động. Tuy nhiên, bánh vẫn phải đảm bảo sự phù hợp về đường kính, chiều rộng mặt lăn, trục, ổ bi và bích liên kết để có thể làm việc đồng bộ với bánh chủ động và đường ray.
Vì sao cầu trục cần kết hợp bánh chủ động và bánh bị động?
Việc kết hợp hai loại bánh giúp cơ cấu di chuyển vừa truyền được lực kéo, vừa phân bố tải trọng trên hệ thống bánh và ray. Bánh chủ động tạo chuyển động, trong khi bánh bị động hỗ trợ chịu tải và duy trì sự ổn định của cầu trục trong suốt quá trình di chuyển.
Sự phối hợp này mang lại một số lợi ích:
- Truyền lực: Bánh chủ động tiếp nhận mô-men từ cơ cấu truyền động và tạo lực kéo trên ray.
- Phân bố tải trọng: Bánh chủ động và bị động cùng tham gia đỡ tải, hạn chế tập trung tải lên một vị trí.
- Duy trì hướng di chuyển: Các bánh phối hợp với ray giúp cầu trục di chuyển đúng hướng.
- Tăng độ ổn định: Cụm bánh được bố trí phù hợp giúp giảm hiện tượng rung, giật hoặc di chuyển không đều.
- Hạn chế mài mòn bất thường: Khi bánh, ray và cơ cấu truyền động được đồng bộ, áp lực tác động lên từng bánh được phân bố hợp lý hơn.

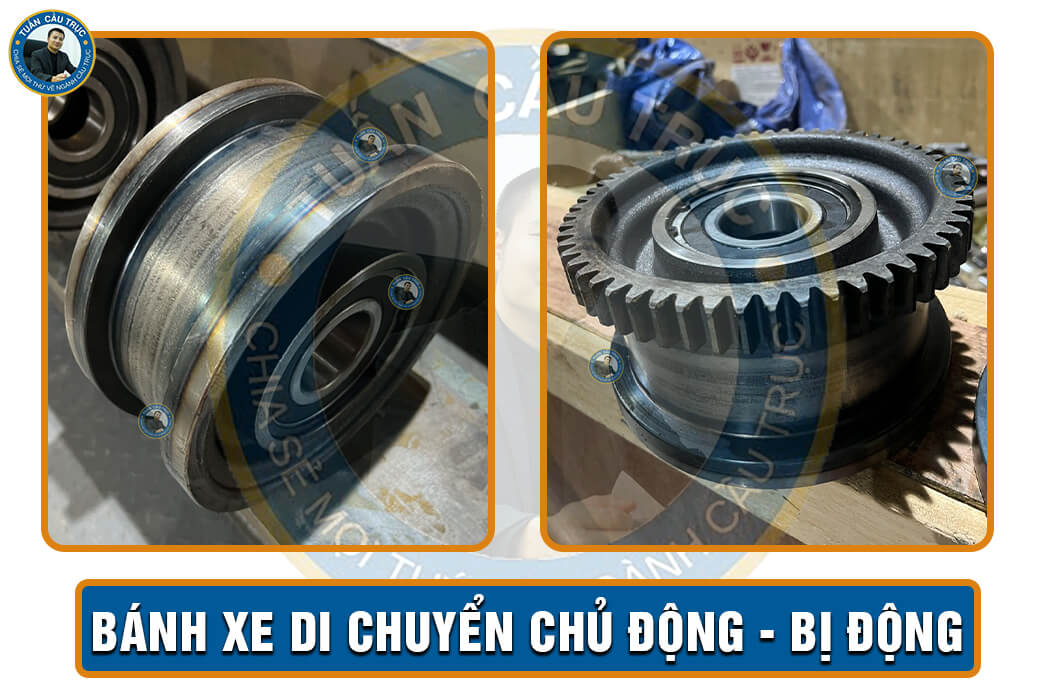

Bánh xe di chuyển chủ động – bị động
Cấu tạo bánh xe di chuyển cầu trục chủ động và bị động
Về cơ bản, bánh xe di chuyển cầu trục chủ động và bị động có nhiều thành phần cấu tạo tương đồng như thân bánh, trục, ổ bi và bích liên kết. Điểm khác biệt đáng chú ý nằm ở bộ phận bánh răng trên bánh chủ động, giúp kết nối bánh xe với cơ cấu truyền động. Khi kiểm tra hoặc thay thế, cần đánh giá đồng thời các chi tiết trong cụm để đảm bảo bánh xe làm việc ổn định và đồng bộ với hệ thống.
Thân bánh xe
Thân bánh xe là bộ phận chính, trực tiếp tiếp xúc với ray và chịu tải trọng trong quá trình cầu trục hoặc xe con di chuyển. Bề mặt làm việc của bánh chịu ma sát và mài mòn liên tục, do đó cần kiểm tra định kỳ tình trạng mặt lăn và vành bánh.
Khi lựa chọn hoặc thay thế, cần đối chiếu các thông số như đường kính bánh, chiều rộng mặt lăn, kích thước vành bánh và mức độ mòn của bánh cũ. Nếu mặt lăn bị mòn không đều hoặc vành bánh có dấu hiệu biến dạng, cần kiểm tra thêm tình trạng ray để xác định nguyên nhân.
Trục bánh xe
Trục bánh xe có nhiệm vụ tạo tâm quay và liên kết bánh với các bộ phận của cụm di chuyển. Trục phải đảm bảo độ cứng và độ chính xác cần thiết để bánh quay ổn định, hạn chế hiện tượng rung hoặc đảo bánh khi vận hành.
Khi thay thế, cần kiểm tra đường kính, chiều dài trục, vị trí lắp ổ bi và các kích thước liên quan. Trục bị mòn, cong hoặc sai kích thước có thể khiến bánh xe mới không đạt độ đồng tâm cần thiết.
Ổ bi
Ổ bi được lắp giữa trục và cụm bánh, giúp bánh xe quay quanh trục với ma sát phù hợp. Đây là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến độ êm và khả năng vận hành của bánh xe.
Một số dấu hiệu cần chú ý khi kiểm tra ổ bi gồm có độ rơ, phát tiếng kêu, nóng bất thường hoặc bánh quay không trơn. Nếu chỉ thay thân bánh mà giữ lại ổ bi đã xuống cấp, hiệu quả của việc thay thế có thể không đạt như mong muốn.
Bích liên kết
Bích liên kết là bộ phận dùng để kết nối và cố định cụm bánh xe với kết cấu của cầu trục hoặc xe con. Bích cần đảm bảo đúng vị trí và kích thước để cụm bánh được lắp chắc chắn, đúng tâm.
Khi thay bánh hoặc thay cả cụm, cần đối chiếu kích thước bích, đường kính, số lượng và vị trí các lỗ liên kết với cụm bánh hiện hữu. Sai lệch tại vị trí này có thể gây khó khăn khi lắp đặt hoặc ảnh hưởng đến độ đồng tâm của bánh.
Bánh răng trên bánh chủ động
Bánh răng là thành phần tạo nên sự khác biệt rõ rệt giữa bánh chủ động và bánh bị động trong nhiều thiết kế. Bộ phận này nhận mô-men từ cơ cấu truyền động và truyền lực đến bánh xe, từ đó tạo chuyển động cho cầu trục hoặc xe con trên ray.
Tùy cấu tạo, bánh chủ động có thể sử dụng bánh răng rời hoặc bánh răng liền. Khi thay thế, Tuấn Cầu Trục khuyến nghị người dùng ngoài kích thước thân bánh cần kiểm tra thêm module, số răng, kích thước bánh răng và khả năng ăn khớp với bánh răng truyền động. Đây là những thông số không nên bỏ qua nếu muốn bánh mới tương thích với cơ cấu di chuyển hiện hữu.

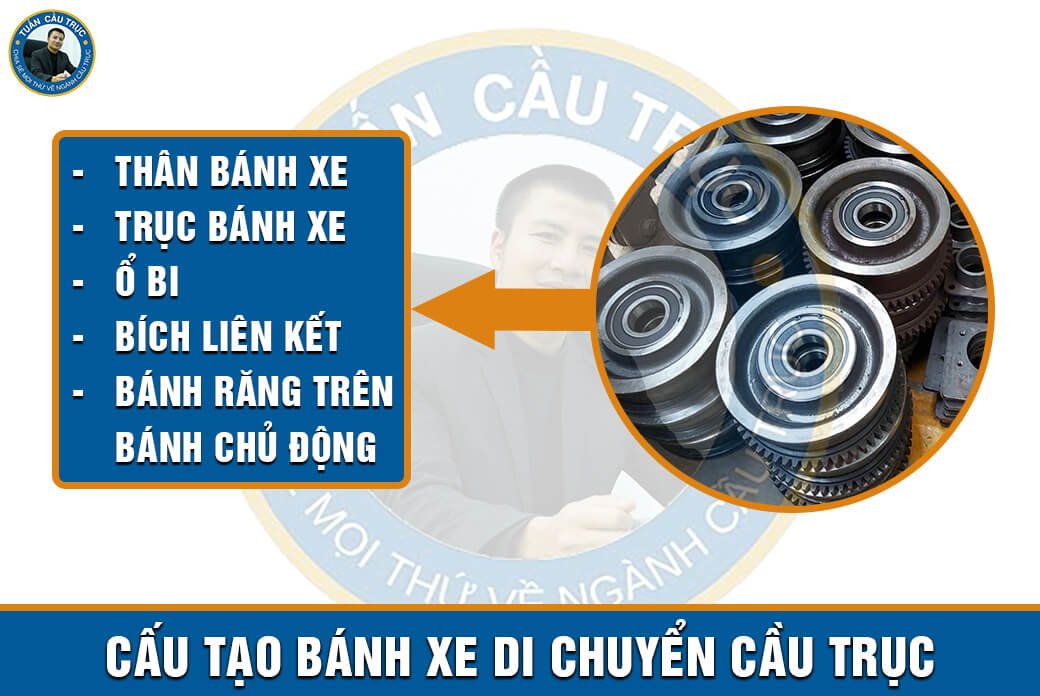

Cấu tạo bánh xe di chuyển cầu trục
Bánh xe chủ động và bị động khác nhau như thế nào?
Trong thực tế, bánh chủ động và bánh bị động đều nằm trong cơ cấu di chuyển cầu trục, nhưng nhiệm vụ và cách kết nối với hệ thống truyền động có sự khác biệt. Việc phân biệt hai loại bánh này giúp doanh nghiệp xác định đúng linh kiện khi bảo trì, đặc biệt trong trường hợp cần thay thế bánh xe hoặc kiểm tra nguyên nhân cầu trục di chuyển không ổn định.
| Tiêu chí | Bánh xe chủ động | Bánh xe bị động |
| Chức năng | Nhận lực truyền động và tạo lực kéo để cầu trục di chuyển | Đỡ tải và quay theo chuyển động của hệ thống |
| Liên kết truyền động | Có liên kết trực tiếp hoặc gián tiếp với cơ cấu truyền động | Không trực tiếp nhận mô-men từ cơ cấu truyền động |
| Bánh răng | Có thể sử dụng bánh răng tùy thiết kế | Thông thường không có bánh răng truyền động |
| Cấu tạo | Thường phức tạp hơn do có thêm bộ phận truyền động | Đơn giản hơn, tập trung vào khả năng chịu tải và quay ổn định |
| Vị trí lắp đặt | Phụ thuộc vào thiết kế cụm cơ cấu di chuyển | Phụ thuộc vào thiết kế cụm cơ cấu di chuyển |
| Khi thay thế | Cần kiểm tra thân bánh, trục, ổ bi, bích và thông số bánh răng | Tập trung kiểm tra kích thước bánh, trục, ổ bi, bích và khả năng tương thích với ray |
Tuấn Cầu Trục lưu ý người dùng không nên mặc định mọi bánh chủ động đều có cùng một kiểu bánh răng. Tùy thiết kế, bánh chủ động có thể sử dụng bánh răng rời hoặc bánh răng liền. Vì vậy, khi thay thế cần đối chiếu trực tiếp với cấu tạo của bánh đang sử dụng và cơ cấu truyền động thực tế, thay vì chỉ dựa vào tải trọng của cầu trục.
Răng rời và bánh răng liền trên bánh xe chủ động
Trên bánh xe chủ động của cầu trục, bánh răng có thể được thiết kế theo dạng bánh răng rời hoặc bánh răng liền với thân bánh xe. Hai kiểu cấu tạo này khác nhau về cách chế tạo, lắp ghép và phương án thay thế. Vì vậy, khi đặt bánh xe mới, doanh nghiệp cần xác định đúng cấu hình đang sử dụng để tránh sai lệch khi lắp vào cơ cấu di chuyển.
Bánh xe chủ động sử dụng bánh răng rời
Với kiểu bánh răng rời, bánh răng và thân bánh xe được chế tạo thành hai chi tiết riêng biệt, sau đó lắp ghép với nhau theo thiết kế của cụm di chuyển. Cách kết cấu này cho phép từng bộ phận có thể được kiểm tra và xử lý riêng khi phát sinh hao mòn.
Ưu điểm đáng chú ý là khả năng tháo lắp, kiểm tra và thay thế từng bộ phận tương đối thuận tiện khi thiết kế cho phép. Trong trường hợp thân bánh vẫn đạt yêu cầu nhưng bánh răng bị mòn, doanh nghiệp có thể xem xét thay riêng bánh răng thay vì thay toàn bộ bánh xe. Tuy nhiên, phương án này phải dựa trên đúng kết cấu và kích thước lắp ghép ban đầu.
Bánh xe chủ động sử dụng bánh răng liền
Với bánh răng liền, phần bánh răng được gia công cùng với thân bánh xe, tạo thành một cụm thống nhất. Kết cấu này giúp việc lắp đặt đồng bộ giữa bánh xe và bánh răng, nhưng khi thay thế thường phải xử lý cả cụm theo đúng thiết kế.
Do đó, người dùng không nên chỉ cung cấp đường kính bánh xe khi đặt hàng. Cần đối chiếu đồng thời đường kính bánh, kích thước bánh răng, module, số răng, đường kính trong, bề rộng bánh và các kích thước lắp đặt liên quan. Chỉ cần sai một thông số của phần bánh răng cũng có thể khiến bánh mới không ăn khớp chính xác với cơ cấu truyền động.
Bánh răng rời và bánh răng liền nên chọn loại nào?
Không nên đánh giá đơn thuần bánh răng rời hay bánh răng liền loại nào tốt hơn. Lựa chọn phù hợp nhất là lựa chọn đúng với thiết kế ban đầu của cầu trục và cơ cấu truyền động đang sử dụng.
Khi thay thế, doanh nghiệp nên kiểm tra đồng thời thân bánh xe, trục, ổ bi, bích liên kết và phần bánh răng, đồng thời đối chiếu với bánh cũ hoặc bản vẽ kỹ thuật nếu có. Việc xác định đúng loại bánh răng ngay từ đầu sẽ giúp hạn chế tình trạng đặt sai bánh, phải gia công lại hoặc không thể lắp đồng bộ với cơ cấu di chuyển.

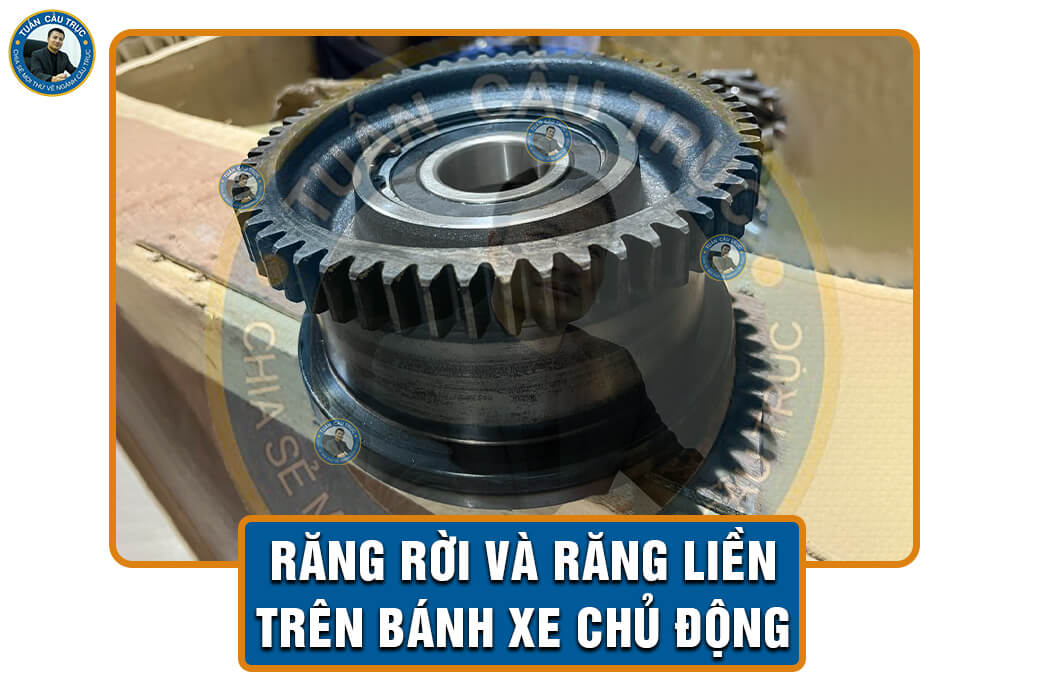

Răng rời và răng liền trên bánh xe chủ động
Cách nhận biết bánh xe chủ động và bánh xe bị động
Để phân biệt bánh xe chủ động và bánh xe bị động, Tuấn Cầu Trục khuyến nghị người dùng nên quan sát đồng thời bánh răng, vị trí lắp đặt và mối liên kết với cơ cấu truyền động. Đây là những yếu tố giúp xác định đúng chức năng của từng bánh, đặc biệt khi cần đặt bánh xe thay thế.
Kiểm tra bánh răng
Bánh xe có liên kết với hệ thống truyền động thông qua bánh răng thường là dấu hiệu quan trọng để xác định bánh chủ động. Phần bánh răng có nhiệm vụ nhận và truyền lực từ cơ cấu di chuyển đến bánh xe, tạo lực kéo để cầu trục hoặc xe con chuyển động.
Tuy nhiên, cần kiểm tra đúng kiểu kết cấu vì bánh chủ động có thể sử dụng bánh răng rời hoặc bánh răng liền tùy thiết kế.
Kiểm tra vị trí lắp đặt
Quan sát vị trí bánh xe trong cụm di chuyển và mối liên kết giữa bánh xe, trục, hộp bánh và cơ cấu truyền động. Bánh chủ động thường nằm ở vị trí có kết nối với hệ thống truyền lực, trong khi bánh bị động chủ yếu thực hiện chức năng đỡ tải và quay theo chuyển động.
Không nên chỉ xác định dựa vào vị trí bên trái, bên phải, phía trước hay phía sau, bởi cách bố trí bánh xe có thể thay đổi theo từng thiết kế cầu trục.
Đối chiếu bản vẽ hoặc model cầu trục
Nếu có bản vẽ kỹ thuật, catalogue, model cầu trục hoặc tài liệu của nhà sản xuất, đây là cơ sở đáng tin cậy để xác định chính xác bánh chủ động và bánh bị động. Tài liệu có thể thể hiện rõ sơ đồ cụm di chuyển, vị trí bánh, cơ cấu truyền động và thông số của từng chi tiết.
Trong trường hợp không có tài liệu, có thể đối chiếu trực tiếp bánh đang sử dụng với hình ảnh, kích thước và cấu tạo thực tế trước khi đặt hàng.
Không nên nhận biết chỉ bằng hình dáng bên ngoài
Bánh chủ động và bánh bị động có thể tương đồng về đường kính và hình dáng tổng thể, nhưng vẫn khác nhau ở bích, lỗ trục, kích thước lắp đặt hoặc phần bánh răng. Vì vậy, chỉ nhìn bằng mắt thường hoặc đo riêng đường kính bánh chưa đủ để xác định chính xác loại bánh.
Khi cần thay thế, nên kiểm tra tổng thể các thông số và đối chiếu với bánh cũ để đảm bảo đúng loại, đúng kích thước và đúng vị trí lắp đặt. Đây cũng là cách hạn chế tình trạng đặt nhầm bánh chủ động thành bánh bị động hoặc ngược lại.
Cách nhận biết bánh xe chủ động và bị động
Khi nào cần thay bánh xe di chuyển cầu trục?
Bánh xe di chuyển làm việc trực tiếp với ray và chịu tải trong quá trình cầu trục vận hành nên có thể bị mòn theo thời gian. Tuy nhiên, không phải mọi trường hợp bánh xe có dấu hiệu bất thường đều bắt buộc phải thay ngay toàn bộ bánh. Doanh nghiệp cần kiểm tra mức độ hư hỏng và các chi tiết liên quan để xác định đúng nguyên nhân trước khi đưa ra phương án sửa chữa hoặc thay thế.
Mặt lăn bị mòn
Mặt lăn tiếp xúc trực tiếp với ray nên là vị trí dễ phát sinh hao mòn. Khi mặt lăn bị mòn nhiều, xuất hiện rãnh, mòn không đều hoặc đường kính bánh giảm đáng kể, khả năng tiếp xúc với ray có thể bị ảnh hưởng. Đây là dấu hiệu cần kiểm tra để đánh giá khả năng tiếp tục sử dụng hoặc thay bánh mới.
Vành bánh bị mòn hoặc biến dạng
Vành bánh có nhiệm vụ định hướng bánh xe trên ray. Nếu vành bị mòn quá mức, cong, méo hoặc biến dạng, bánh có thể bị lệch khi di chuyển, gây tiếng ồn và làm tăng lực tác động lên cả bánh xe và ray. Trường hợp hư hỏng không thể khắc phục phù hợp thì nên thay bánh.
Bánh xe bị nứt hoặc hư hỏng bề mặt
Các dấu hiệu như nứt thân bánh, nứt vành, bong tróc hoặc hư hỏng nghiêm trọng trên bề mặt làm việc cần được kiểm tra kỹ. Đây không còn là vấn đề hao mòn thông thường mà có thể ảnh hưởng trực tiếp đến độ an toàn và khả năng chịu tải của bánh xe. Với các hư hỏng nghiêm trọng, không nên tiếp tục sử dụng chỉ dựa trên đánh giá bằng mắt thường.
Ổ bi bị rơ, kêu hoặc phát nhiệt
Ổ bi bị rơ, phát ra tiếng kêu bất thường hoặc nóng lên trong quá trình vận hành có thể khiến bánh xe quay không ổn định. Tuy nhiên, dấu hiệu này chưa đồng nghĩa với việc phải thay thân bánh. Nếu thân bánh vẫn đạt yêu cầu, có thể cần kiểm tra và thay ổ bi hoặc các chi tiết liên quan theo đúng kết cấu của cụm bánh.
Trục bánh bị mòn hoặc biến dạng
Trục bánh bị mòn tại vị trí lắp ổ bi, cong hoặc biến dạng có thể làm bánh xe quay lệch và gây mòn không đều. Khi kiểm tra cần đối chiếu kích thước trục, vị trí lắp ổ bi và độ đồng tâm. Nếu trục không còn đảm bảo yêu cầu kỹ thuật, cần xử lý hoặc thay thế phù hợp thay vì chỉ thay thân bánh.
Bánh răng bị mòn, sứt hoặc ăn khớp bất thường
Đối với bánh xe chủ động, bánh răng là bộ phận cần kiểm tra thêm. Các dấu hiệu như mòn răng, sứt răng, biến dạng hoặc ăn khớp không đều có thể ảnh hưởng đến quá trình truyền lực. Nếu sử dụng bánh răng rời, có thể xem xét thay riêng bộ phận này khi thiết kế cho phép; với bánh răng liền, thường phải đánh giá cả cụm bánh xe.
Tuấn Cầu Trục lưu ý không phải lúc nào bánh xe có vấn đề cũng chỉ cần thay thân bánh. Trước khi thay thế nên kiểm tra đồng thời mặt lăn, vành bánh, trục, ổ bi, bích liên kết, bánh răng và tình trạng ray. Việc xác định đúng chi tiết gây hư hỏng sẽ giúp lựa chọn phương án thay thế phù hợp và hạn chế tình trạng bánh mới tiếp tục bị mòn nhanh sau khi đưa vào vận hành.

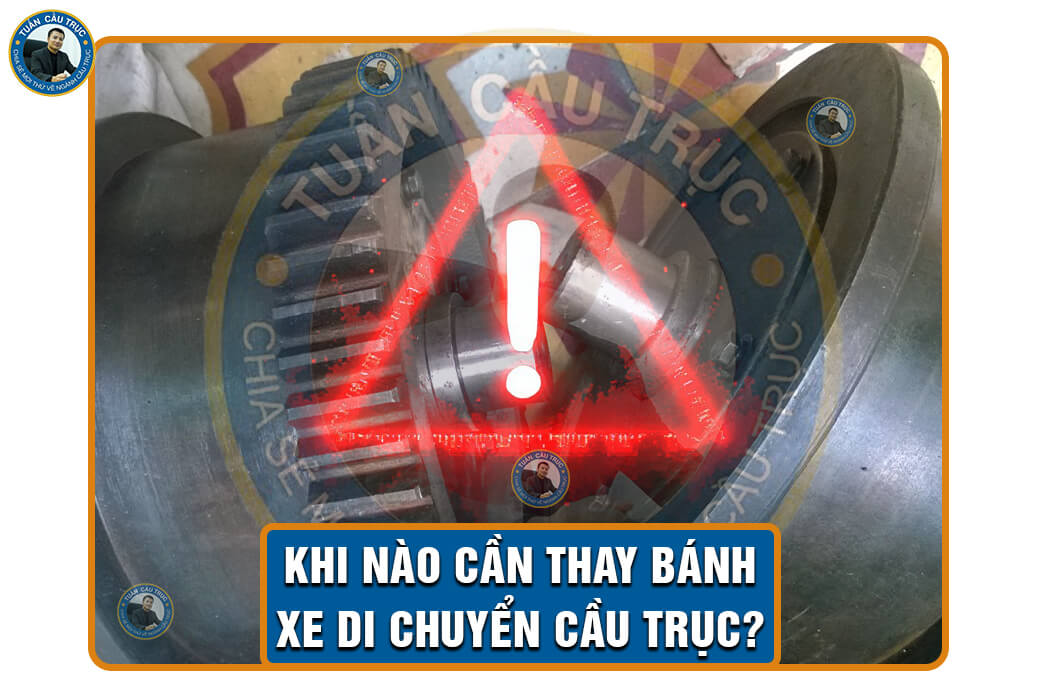

Khi nào cần thay bánh xe di chuyển cầu trục?
Những thông số cần kiểm tra trước khi thay bánh xe cầu trục
Trước khi thay bánh xe di chuyển cầu trục, Tuấn Cầu Trục lưu ý doanh nghiệp cần kiểm tra đầy đủ kích thước và cấu tạo của bánh cũ. Chỉ cần sai một thông số như đường kính, kích thước trục, ổ bi hoặc bánh răng cũng có thể khiến bánh mới không lắp vừa hoặc không làm việc đồng bộ với cơ cấu di chuyển.
Đường kính bánh xe
Đường kính bánh xe là thông số cơ bản cần kiểm tra, được đo trên phần thân bánh theo vị trí quy định của thiết kế. Kích thước này cần phù hợp với ray, tải trọng và cơ cấu di chuyển hiện tại. Không nên tự chọn đường kính lớn hoặc nhỏ hơn chỉ dựa trên mong muốn tăng khả năng chịu tải.
Chiều rộng mặt lăn
Chiều rộng mặt lăn quyết định phạm vi tiếp xúc giữa bánh xe và ray. Khi thay thế cần đo chính xác phần mặt lăn, đồng thời kiểm tra tình trạng mòn của bánh cũ để tránh lấy kích thước đã bị hao mòn làm kích thước đặt hàng.
Đường kính và chiều dài trục
Trục bánh cần được kiểm tra cả đường kính, chiều dài và các vị trí lắp ghép. Đặc biệt, phần trục lắp với ổ bi phải phù hợp với kích thước ổ và kết cấu cụm bánh. Nếu trục không đúng kích thước, bánh mới có thể không lắp được dù đường kính thân bánh phù hợp.
Kích thước bích liên kết
Bích liên kết cần được đối chiếu về đường kính, chiều dày, đường kính vòng lỗ, số lượng lỗ và vị trí lỗ theo thiết kế thực tế. Đây là thông số dễ bị bỏ qua khi đặt bánh xe nhưng lại ảnh hưởng trực tiếp đến khả năng lắp bánh vào cụm di chuyển.
Kích thước ổ bi
Cần xác định đúng model hoặc kích thước ổ bi đang sử dụng, bao gồm đường kính trong, đường kính ngoài và chiều rộng ổ. Trong một số trường hợp, ổ bi vẫn còn sử dụng được và chỉ cần thay thân bánh; nhưng nếu ổ đã rơ, kêu hoặc phát nhiệt thì nên đánh giá cả ổ trước khi lắp bánh mới.
Module và số răng của bánh chủ động
Đối với bánh xe chủ động có bánh răng, cần kiểm tra thêm module, số răng và các kích thước liên quan đến khả năng ăn khớp với bánh răng truyền động. Không nên chỉ đo đường kính ngoài của bánh răng vì hai bánh có thể có đường kính gần giống nhau nhưng module hoặc số răng khác nhau.
Bánh răng rời hay bánh răng liền
Cuối cùng, cần xác định bánh chủ động đang sử dụng bánh răng rời hay bánh răng liền với thân bánh. Nếu là bánh răng rời, cần kiểm tra kết cấu và kích thước lắp ghép giữa hai chi tiết. Nếu là bánh răng liền, các thông số của thân bánh và bánh răng phải được đối chiếu đồng thời để đảm bảo đúng cụm thay thế.
Tuấn Cầu Trục khuyến nghị khách hàng không nên chỉ gửi thông tin “cầu trục 5 tấn” để đặt bánh xe. Cùng một tải trọng 5 tấn nhưng cầu trục có thể sử dụng bánh xe khác nhau về đường kính, chiều rộng mặt lăn, trục, ổ bi, bích liên kết hoặc cấu hình bánh răng. Khi cần thay thế, nên cung cấp hình ảnh bánh cũ, model thiết bị và các kích thước thực tế để có cơ sở đối chiếu chính xác trước khi gia công hoặc cung cấp bánh mới.

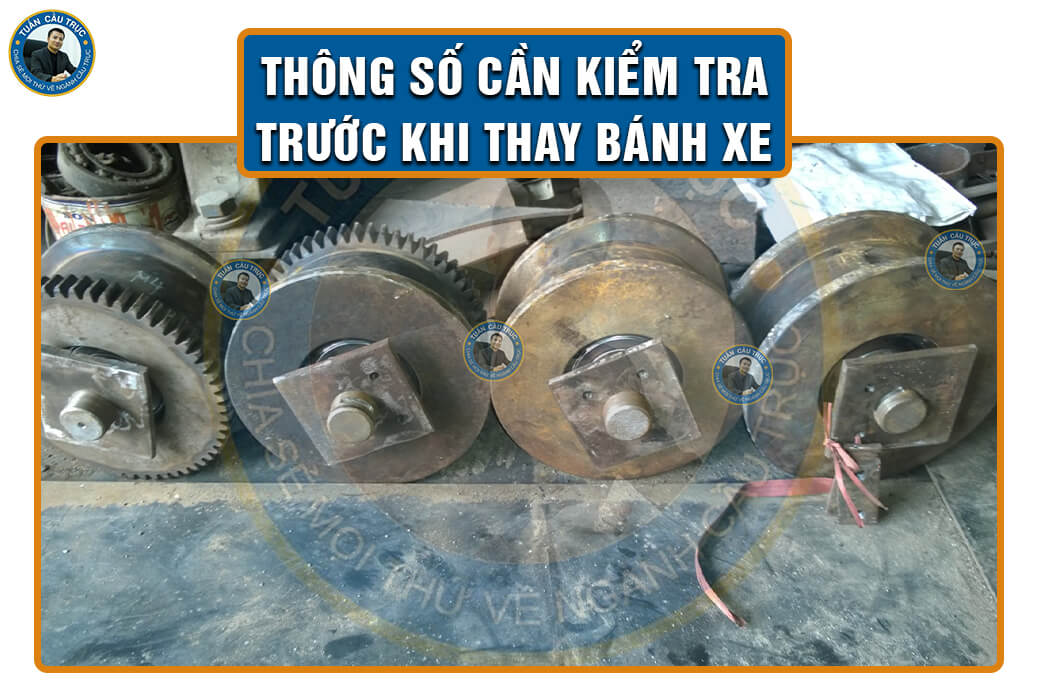

Thông số cần kiểm tra trước khi thay bánh xe
Những lỗi thường gặp khi thay bánh xe cầu trục
Thay bánh xe di chuyển cầu trục tưởng như là công việc đơn giản nhưng thực tế cần đối chiếu nhiều thông số và chi tiết liên quan. Một bánh xe mới có kích thước gần giống bánh cũ vẫn có thể không lắp được hoặc nhanh chóng phát sinh hao mòn nếu lựa chọn sai cấu hình.
Nhầm bánh chủ động với bánh bị động
Đây là lỗi thường gặp khi chỉ dựa vào hình dáng hoặc đường kính bánh xe. Bánh chủ động có liên kết với cơ cấu truyền động và có thể có bánh răng, trong khi bánh bị động chủ yếu thực hiện chức năng đỡ tải và quay theo chuyển động.
Nếu thay nhầm hai loại bánh, cụm di chuyển có thể không lắp đúng hoặc không đảm bảo khả năng truyền lực. Vì vậy, cần xác định rõ chức năng của bánh trước khi đặt hàng.
Chọn đúng đường kính nhưng sai kích thước lắp đặt
Đường kính bánh xe chỉ là một trong nhiều thông số cần kiểm tra. Trường hợp bánh có đúng đường kính nhưng sai chiều rộng mặt lăn, đường kính trục, chiều dài trục, kích thước bích hoặc vị trí lỗ liên kết vẫn có thể khiến bánh không lắp vừa cụm di chuyển. Do đó, khi thay thế cần đối chiếu tổng thể kích thước thay vì chỉ cung cấp một thông số.
Không kiểm tra bánh răng
Đối với bánh chủ động, bỏ qua phần bánh răng có thể dẫn đến tình trạng bánh mới không ăn khớp với cơ cấu truyền động. Cần kiểm tra các thông số như module, số răng, kích thước bánh răng và kết cấu lắp ghép.
Đặc biệt, không nên chỉ nhìn đường kính bánh xe để lựa chọn bánh chủ động vì phần truyền động có thể khác nhau giữa các thiết kế.
Nhầm bánh răng rời với bánh răng liền
Bánh chủ động sử dụng bánh răng rời có kết cấu khác với loại bánh răng liền với thân bánh. Nếu không xác định đúng cấu hình, bánh thay thế có thể không tương thích với cụm đang sử dụng.
Trước khi đặt hàng nên kiểm tra trực tiếp bánh cũ hoặc bản vẽ để xác định bánh răng được chế tạo rời hay liền với thân bánh.
Không kiểm tra trục và ổ bi
Thay thân bánh nhưng giữ lại trục hoặc ổ bi đã bị mòn, rơ có thể khiến bánh mới tiếp tục quay lệch, phát tiếng ồn hoặc chịu tải không đều. Khi kiểm tra cần đánh giá đồng thời tình trạng trục, vị trí lắp ổ bi và độ rơ của ổ.
Trong trường hợp các chi tiết này đã vượt quá mức sử dụng phù hợp, cần xử lý hoặc thay thế đồng bộ thay vì chỉ thay thân bánh.
Chỉ thay bánh nhưng không kiểm tra ray
Một trong những nguyên nhân khiến bánh mới nhanh mòn là ray bị lệch, không đồng tâm, sai khoảng cách hoặc bề mặt ray không đảm bảo. Khi bánh xe và ray không làm việc đúng vị trí, tải trọng có thể phân bố không đều và tạo lực ngang bất thường lên bánh.
Khi bánh xe mới vẫn nhanh mòn sau một thời gian ngắn, Tuấn Cầu Trục khuyến nghị người dùng không nên vội kết luận chất lượng bánh không đảm bảo. Cần kiểm tra toàn bộ hệ thống, bao gồm ray, độ đồng tâm của cụm bánh, trục, ổ bi và cơ cấu truyền động. Xác định đúng nguyên nhân gốc mới giúp xử lý triệt để và tránh tình trạng thay bánh nhiều lần nhưng lỗi vẫn tái diễn.
Lỗi thường gặp khi thay bánh xe cầu trục
Kinh nghiệm lựa chọn bánh xe di chuyển cầu trục từ Tuấn Cầu Trục
Theo kinh nghiệm của Tuấn Cầu Trục, khi lựa chọn bánh xe thay thế, doanh nghiệp nên xác định đúng cấu hình cụm bánh trước khi quan tâm đến giá. Đặc biệt, với bánh chủ động, cần kiểm tra kỹ phần bánh răng và mối liên kết với cơ cấu truyền động để đảm bảo bánh mới có thể lắp đặt và làm việc đồng bộ với hệ thống hiện tại.
Kiểm tra bánh cũ trước khi đặt hàng
Trước khi đặt bánh xe mới, nên kiểm tra trực tiếp bánh đang sử dụng và ghi nhận các kích thước quan trọng. Khách hàng có thể cung cấp hình ảnh thực tế, đường kính bánh, chiều rộng mặt lăn, kích thước lỗ trục, bích liên kết và thông tin về bánh răng nếu là bánh chủ động.
Những dữ liệu này giúp đối chiếu chính xác hơn so với việc chỉ cung cấp tải trọng cầu trục. Trong trường hợp bánh đã mòn hoặc khó đo chính xác, hình ảnh kết hợp với model thiết bị và các kích thước còn xác định được sẽ là cơ sở hữu ích để kiểm tra cấu hình.
Đối chiếu bánh chủ động và bánh bị động
Bánh chủ động và bánh bị động có thể có hình dáng tương đối giống nhau nhưng chức năng và kết cấu lắp đặt khác nhau. Vì vậy, cần xác định bánh đang cần thay thuộc loại nào dựa trên cấu tạo, bánh răng và vị trí liên kết với cơ cấu truyền động.
Tuấn Cầu Trục có thể hỗ trợ khách hàng đối chiếu loại bánh dựa trên thông tin và hình ảnh thực tế, từ đó hạn chế tình trạng đặt nhầm bánh chủ động thành bánh bị động hoặc lựa chọn sai cấu hình.
Kiểm tra đồng bộ cả cụm bánh
Khi thay bánh xe, không nên chỉ quan tâm đến thân bánh. Cần kiểm tra đồng thời trục, ổ bi, bích liên kết và bánh răng đối với bánh chủ động để đánh giá tình trạng của toàn bộ cụm.
Nếu thân bánh mới nhưng trục hoặc ổ bi đã bị mòn, bánh vẫn có thể quay lệch và nhanh chóng phát sinh hao mòn. Tương tự, bánh chủ động có bánh răng không đúng module hoặc số răng có thể không ăn khớp phù hợp với cơ cấu truyền động. Vì vậy, kiểm tra đồng bộ ngay từ đầu sẽ giúp doanh nghiệp lựa chọn đúng phương án thay thế và hạn chế phát sinh chi phí sửa chữa sau khi lắp đặt.

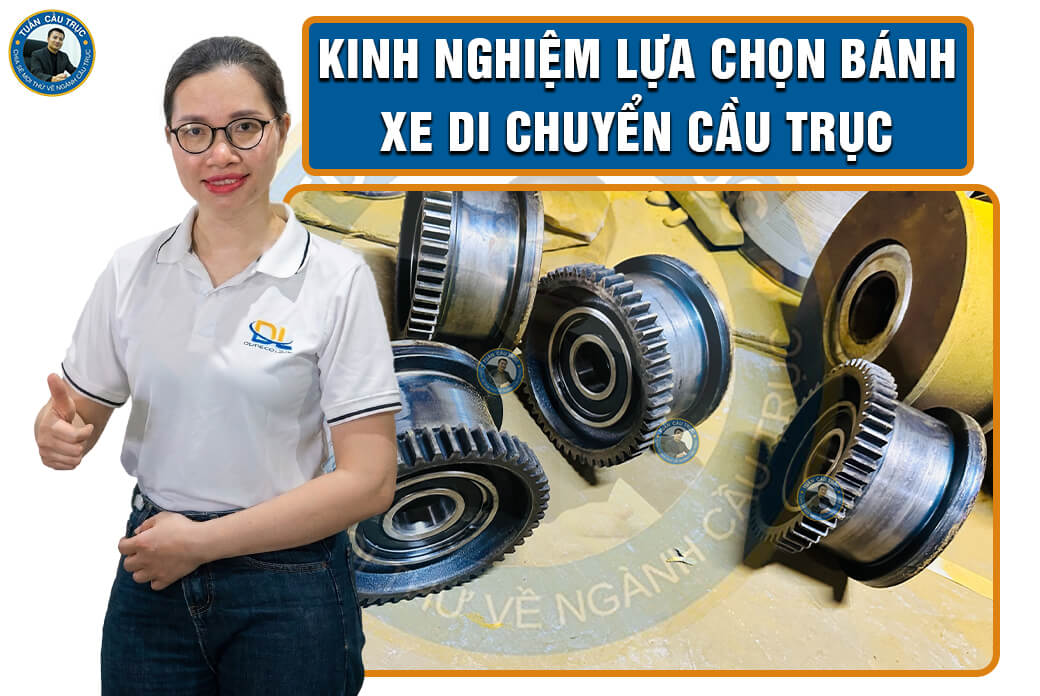

Kinh nghiệm lựa chọn bánh xe di chuyển cầu trục
Tuấn Cầu Trục cung cấp bánh xe di chuyển cầu trục chính hãng, giá tốt
Với kinh nghiệm 17 năm trong lĩnh vực thiết bị nâng hạ, Tuấn Cầu Trục cung cấp bánh xe di chuyển cầu trục phục vụ nhu cầu thay thế, sửa chữa và bảo trì cho nhiều hệ thống cầu trục, cổng trục và xe con. Sản phẩm được lựa chọn theo đúng cấu hình thực tế của cụm bánh, bao gồm bánh chủ động, bánh bị động, loại bánh răng rời hoặc bánh răng liền, thay vì chỉ xác định theo tải trọng cầu trục.
Ưu đãi khi mua bánh xe di chuyển cầu trục
Khi mua bánh xe di chuyển cầu trục tại Tuấn Cầu Trục, doanh nghiệp được hỗ trợ kiểm tra cấu hình và lựa chọn sản phẩm phù hợp với thiết bị thực tế:
- Kiểm tra thông số: Đối chiếu kích thước bánh, trục, ổ bi, bích liên kết và bánh răng.
- Tư vấn đúng loại bánh: Phân biệt bánh chủ động, bánh bị động và bánh răng rời hoặc liền.
- Cung cấp linh hoạt: Đáp ứng từ thay thế từng bánh đến cung cấp đồng bộ cả cụm.
- Hỗ trợ gia công: Nhận gia công theo kích thước thực tế dựa trên bánh cũ hoặc bản vẽ kỹ thuật.
- Phù hợp nhiều nhu cầu: Phục vụ doanh nghiệp bảo trì, nhà máy, đơn vị cơ khí và dự án thiết bị nâng hạ.
Vì sao khách hàng chọn mua hàng tại Tuấn Cầu Trục?
17 năm kinh nghiệm trong ngành cầu trục và thiết bị nâng hạ giúp Tuấn Cầu Trục có lợi thế trong việc tư vấn bánh xe dựa trên cấu tạo và điều kiện vận hành thực tế, thay vì chỉ dựa vào một thông số đơn lẻ. Đặc biệt, với bánh chủ động, đội ngũ kỹ thuật chú trọng kiểm tra cả bánh răng, cơ cấu truyền động và kích thước lắp đặt để tăng khả năng đồng bộ khi thay thế.
Khách hàng được tư vấn đúng loại trước khi mua, hỗ trợ đối chiếu hình ảnh và thông số, từ đó giảm rủi ro đặt nhầm bánh chủ động, bánh bị động hoặc sai kích thước lắp đặt. Với các trường hợp bánh xe đã mòn, Tuấn Cầu Trục cũng có thể hỗ trợ đánh giá các chi tiết liên quan như ray, trục, ổ bi và cơ cấu truyền động, giúp doanh nghiệp tìm đúng nguyên nhân thay vì chỉ thay bánh mới.
Bên cạnh đó, Tuấn Cầu Trục hướng đến việc cung cấp sản phẩm đúng cấu hình, thông tin rõ ràng và hỗ trợ kỹ thuật trong quá trình lựa chọn. Đây là yếu tố đặc biệt quan trọng với bánh xe cầu trục bởi một sản phẩm có giá thấp nhưng sai kích thước hoặc không tương thích với cụm di chuyển vẫn có thể làm phát sinh thêm chi phí gia công, lắp đặt và dừng máy.
Nếu doanh nghiệp đang cần thay bánh xe di chuyển cầu trục, hãy gửi cho Tuấn Cầu Trục hình ảnh bánh cũ, model cầu trục/pa lăng và các kích thước đang có. Đội ngũ kỹ thuật sẽ dựa trên thông tin thực tế để đối chiếu loại bánh, cấu hình bánh răng và kích thước lắp đặt, từ đó tư vấn phương án phù hợp trước khi đặt hàng. HOTLINE LIÊN HỆ: 09 686 55 438.
Tuấn Cầu Trục cung cấp bánh xe chính hãng
Câu hỏi thường gặp về bánh xe di chuyển cầu trục
Phần dưới đây tổng hợp những câu hỏi Tuấn Cầu Trục thấy khách hàng thường gặp khi lựa chọn, kiểm tra và thay thế bánh xe di chuyển cầu trục. Đặc biệt là các vấn đề liên quan đến bánh chủ động, bánh bị động và cấu tạo bánh răng.
Câu 1: Bánh xe chủ động và bánh xe bị động khác nhau thế nào?
Trả lời:
Bánh xe chủ động có liên kết với cơ cấu truyền động và nhận lực để tạo chuyển động cho cầu trục hoặc xe con. Bánh xe bị động không trực tiếp truyền lực mà chủ yếu thực hiện chức năng đỡ tải và quay theo chuyển động. Hai loại bánh có thể có hình dáng tương tự nhau nhưng khác về cấu tạo và vị trí lắp đặt.
Câu 2: Bánh chủ động cầu trục có bắt buộc phải có bánh răng giống nhau không?
Trả lời:
Không nên mặc định mọi bánh chủ động đều có một kiểu bánh răng giống nhau. Tùy thiết kế cơ cấu di chuyển, bánh chủ động có thể sử dụng bánh răng rời hoặc bánh răng liền. Khi thay thế cần đối chiếu với cụm bánh thực tế và cơ cấu truyền động để xác định đúng cấu hình.
Câu 3: Bánh răng rời và bánh răng liền khác nhau thế nào?
Trả lời:
Bánh răng rời được chế tạo thành chi tiết riêng và lắp ghép với thân bánh xe, trong khi bánh răng liền được gia công cùng thân bánh thành một cụm thống nhất. Với bánh răng rời, trong một số thiết kế có thể thay riêng bánh răng; còn bánh răng liền thường phải thay theo cả cụm bánh khi phần bánh răng hoặc thân bánh bị hư hỏng.
Câu 4: Có thể thay bánh chủ động bằng bánh bị động không?
Trả lời:
Người dùng không nên tự ý thay thế hai loại bánh cho nhau. Bánh chủ động có chức năng nhận và truyền lực từ cơ cấu di chuyển, trong khi bánh bị động không đảm nhiệm chức năng này. Việc thay đổi loại bánh chỉ có thể thực hiện khi có thiết kế kỹ thuật phù hợp và đảm bảo toàn bộ cơ cấu truyền động vẫn hoạt động đúng.
Câu 5: Khi mua bánh xe cầu trục cần cung cấp những thông số nào?
Trả lời:
Nên cung cấp đường kính bánh, chiều rộng mặt lăn, đường kính và chiều dài trục, kích thước bích, thông số ổ bi và các kích thước lắp đặt liên quan. Nếu là bánh chủ động, cần bổ sung module, số răng và xác định bánh răng rời hay bánh răng liền. Hình ảnh bánh cũ và model thiết bị cũng giúp quá trình đối chiếu chính xác hơn.
Câu 6: Bánh xe cầu trục bị mòn có cần thay cả cụm không?
Trả lời:
Không phải trường hợp nào cũng cần thay toàn bộ cụm bánh. Nếu chỉ thân bánh bị mòn nhưng trục, ổ bi, bích liên kết và bánh răng vẫn đạt yêu cầu thì có thể xem xét thay riêng bộ phận phù hợp. Ngược lại, nếu nhiều chi tiết cùng bị mòn hoặc hư hỏng, thay đồng bộ có thể là phương án phù hợp hơn.
Quan trọng nhất là xác định nguyên nhân gây mòn trước khi thay. Nếu bánh nhanh mòn do ray lệch, ổ bi bị rơ, trục không đồng tâm hoặc cơ cấu truyền động có vấn đề thì chỉ thay bánh mới sẽ không giải quyết được nguyên nhân gốc.

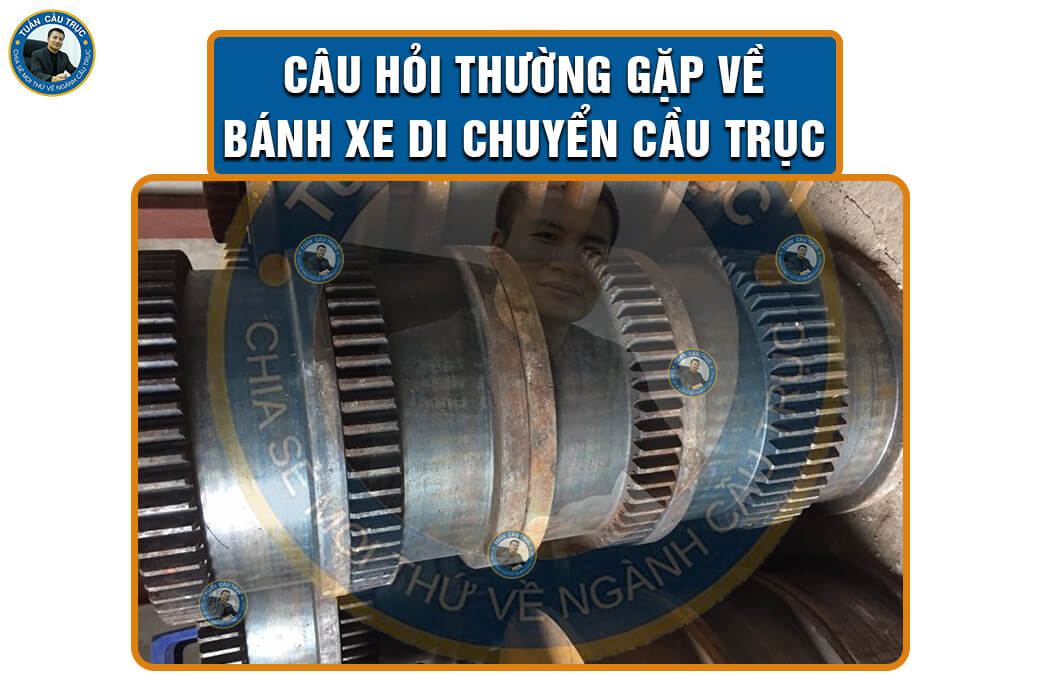

Câu hỏi thường gặp về bánh xe di chuyển cầu trục
Kết luận về bánh xe di chuyển cầu trục
Bánh xe chủ động và bị động đều quan trọng trong cơ cấu di chuyển cầu trục nhưng khác nhau về chức năng và cấu hình truyền động. Khi thay thế, doanh nghiệp cần đối chiếu bánh cũ, trục, ổ bi, bích liên kết và bánh răng thay vì chỉ dựa vào tải trọng. Tuấn Cầu Trục có thể hỗ trợ kiểm tra thông số và tư vấn đúng cấu hình bánh xe.
TUẤN CẦU TRỤC – CẢI TIẾN MỖI NGÀY
🌐 Website: https://tuancautruc.com/
Hotline: 09 686 55 438
📺 Youtube: https://www.youtube.com/@tuancautruc
👍Facebook: https://www.facebook.com/tuancautruc
Linkedin: https://www.linkedin.com/in/tuancautruc1980
Blogspot: https://tuancautrucdl.blogspot.com/
Văn phòng: DG07-14 Khu Đấu Giá QSD đất khu tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội.
Nhà máy: Cụm công nghiệp Phương Trung, Thanh Oai, Hà Nội.
