Khi cần thay bánh xe dầm biên cầu trục Trung Quốc, nhiều trường hợp khách hàng chỉ còn bánh cũ nhưng không có bản vẽ hoặc mã sản phẩm. Lúc này, không nên chọn bánh mới chỉ dựa vào đường kính như D200, D250, D300, D350, D400… Từ bánh xe đang sử dụng, có thể xác định khá nhiều thông tin quan trọng như đường kính ngoài, lỗ trục, bề rộng, vành bánh, loại bánh chủ động hay bị động và thông số bánh răng nếu có. Việc đo và đối chiếu đúng các kích thước này giúp khoanh vùng mẫu bánh phù hợp với cụm dầm biên, trục và ray đang sử dụng.
Tổng quan về bánh xe dầm biên cầu trục Trung Quốc
Bánh xe dầm biên là bộ phận thuộc cơ cấu di chuyển, có nhiệm vụ đưa toàn bộ dầm biên cùng cầu trục chuyển động dọc theo đường ray. Trên thị trường, bánh xe dầm biên cầu trục Trung Quốc có nhiều cấu hình khác nhau, phục vụ nhu cầu lắp mới, thay thế hoặc cải tạo thiết bị. Để xác định đúng mẫu bánh đang sử dụng, cần hiểu rõ cấu tạo, chức năng và mối liên hệ giữa bánh xe với các bộ phận trong cụm di chuyển.
Khái niệm bánh xe dầm biên cầu trục Trung Quốc
Bánh xe dầm biên cầu trục Trung Quốc là loại bánh xe được sản xuất tại Trung Quốc, sử dụng trong cụm dầm biên của cầu trục hoặc cổng trục. Bánh có nhiệm vụ tiếp xúc với ray và chịu tác động của tải trọng truyền xuống từ kết cấu cầu trục trong quá trình di chuyển.
Tùy thiết kế, bánh xe có thể là bánh chủ động hoặc bánh bị động. Bánh chủ động liên kết với cơ cấu truyền động để tạo chuyển động, trong khi bánh bị động hỗ trợ nâng đỡ và dẫn hướng cụm dầm biên. Ngoài ra, bánh xe còn có thể được phân chia thành loại liền răng và rời răng theo cấu tạo truyền động.
Khi tìm mua bánh xe dầm biên cầu trục Trung Quốc để thay thế, Tuấn Cầu Trục khuyến nghị người dùng cần xác định đúng loại bánh và cấu hình lắp đặt. Tên gọi hoặc đường kính bánh chỉ là thông tin ban đầu, chưa đủ để lựa chọn sản phẩm tương thích.

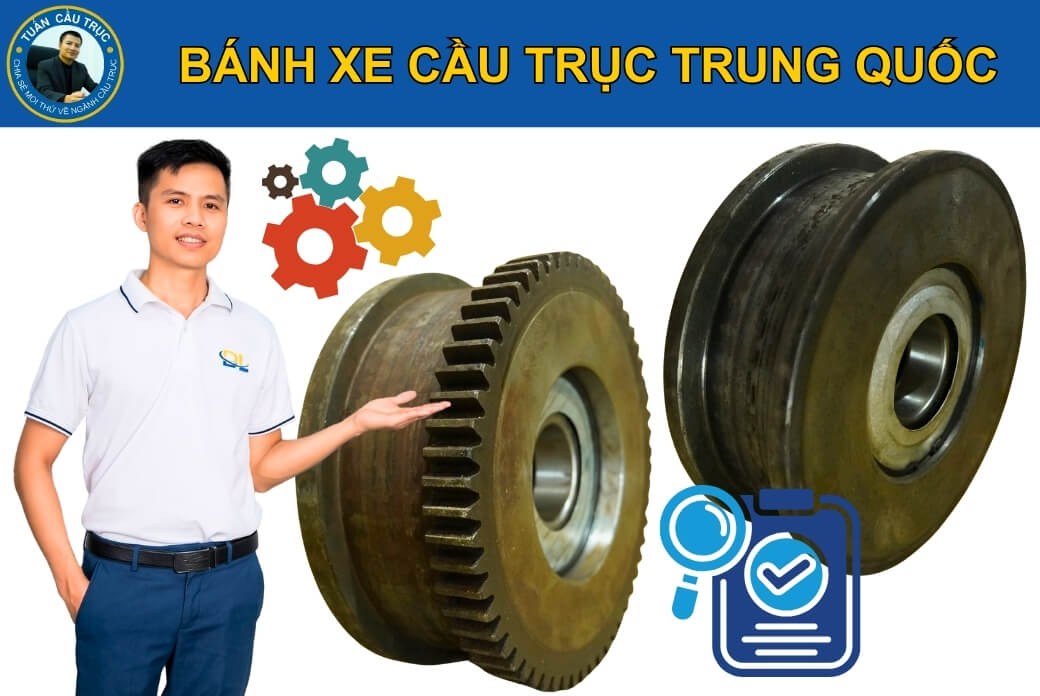

Bánh xe cầu trục Trung Quốc
Cấu tạo của bánh xe cầu trục Trung Quốc
Bánh xe dầm biên thường được gia công từ thép, có hình dạng và kích thước thay đổi tùy theo tải bánh, loại ray và thiết kế cụm di chuyển. Một số bộ phận, đặc điểm cần quan sát trên bánh cũ gồm:
- Thân bánh: Phần kết cấu chính, trực tiếp chịu tải và tiếp xúc với ray trong quá trình vận hành.
- Mặt lăn: Bề mặt tiếp xúc với ray, cần được kiểm tra đường kính, độ mòn và tình trạng biến dạng.
- Vành bánh: Phần nhô ra ở mép bánh, có tác dụng hỗ trợ dẫn hướng và duy trì vị trí bánh trên ray.
- Lỗ trục và moay-ơ: Khu vực lắp với trục bánh, cần đối chiếu đường kính lỗ, chiều dài phần lắp và các bậc chặn.
- Bộ phận bánh răng: Xuất hiện ở một số bánh chủ động, có thể được chế tạo liền với thân bánh hoặc tách rời tùy cấu hình.
Với bánh xe dầm biên cầu trục Trung Quốc đã qua sử dụng, không nên chỉ đo đường kính ngoài. Các kích thước như lỗ trục, bề rộng, vành bánh và phần truyền động cũng cần được ghi nhận để phục vụ việc xác định mẫu thay thế.
Vai trò của bánh xe dầm biên cầu trục Trung Quốc
Bánh xe là bộ phận trực tiếp truyền tải trọng từ cụm dầm biên xuống đường ray và tạo điều kiện cho cầu trục di chuyển. Trong hệ thống nâng hạ sử dụng bánh xe Trung Quốc, vai trò của bộ phận này thể hiện qua các yếu tố sau:
- Hỗ trợ di chuyển: Bánh xe chủ động nhận lực từ cơ cấu truyền động, giúp dầm biên di chuyển dọc theo ray.
- Truyền tải trọng: Mặt lăn và thân bánh chịu tải trọng tác dụng lên cụm dầm biên trong quá trình làm việc.
- Dẫn hướng: Vành bánh phối hợp với ray để duy trì vị trí chuyển động của cụm bánh.
- Phối hợp với cơ cấu di chuyển: Bánh xe, trục, ổ đỡ, hộp giảm tốc và ray cần có sự tương thích về kích thước, kết cấu và điều kiện làm việc.
Vì vậy, khi xác định bánh xe dầm biên cầu trục Trung Quốc từ bánh cũ, cần xem xét cả tình trạng bánh và các bộ phận liên quan. Đây là cơ sở để lựa chọn bánh thay thế phù hợp với cụm dầm biên đang sử dụng.
Có thể xác định bánh xe dầm biên Trung Quốc chỉ từ bánh cũ không?
Người dùng có thể xác định được khá nhiều thông tin của bánh xe dầm biên cầu trục Trung Quốc từ mẫu bánh cũ, ngay cả khi không còn bản vẽ hoặc mã sản phẩm. Tuy nhiên, cần phân biệt giữa việc xác định kích thước tương đương và xác định đúng cấu hình bánh thay thế. Hai bánh cùng đường kính ngoài vẫn có thể khác lỗ trục, bề rộng, chiều cao vành hoặc kết cấu bánh răng. Đặc biệt, bánh chủ động và bánh bị động không thể chỉ dựa vào đường kính để lựa chọn thay thế.
Nếu bánh cũ đã mòn nhiều, nên đo những vị trí còn giữ được hình dạng ban đầu và đối chiếu thêm với trục bánh, ray và cụm dầm biên. Cách này giúp hạn chế sai lệch khi xác định kích thước bánh mới.
6 thông số cần đo trên bánh xe dầm biên cầu trục Trung Quốc cũ
Khi cần xác định bánh xe dầm biên cầu trục Trung Quốc từ bánh đang sử dụng, khách hàng nên đo theo một nhóm thông số thay vì chỉ lấy đường kính bánh. Các kích thước dưới đây Tuấn Cầu Trục đã tổng hợp giúp đối chiếu từ hình dạng tổng thể đến phần lắp đặt và truyền động của bánh.

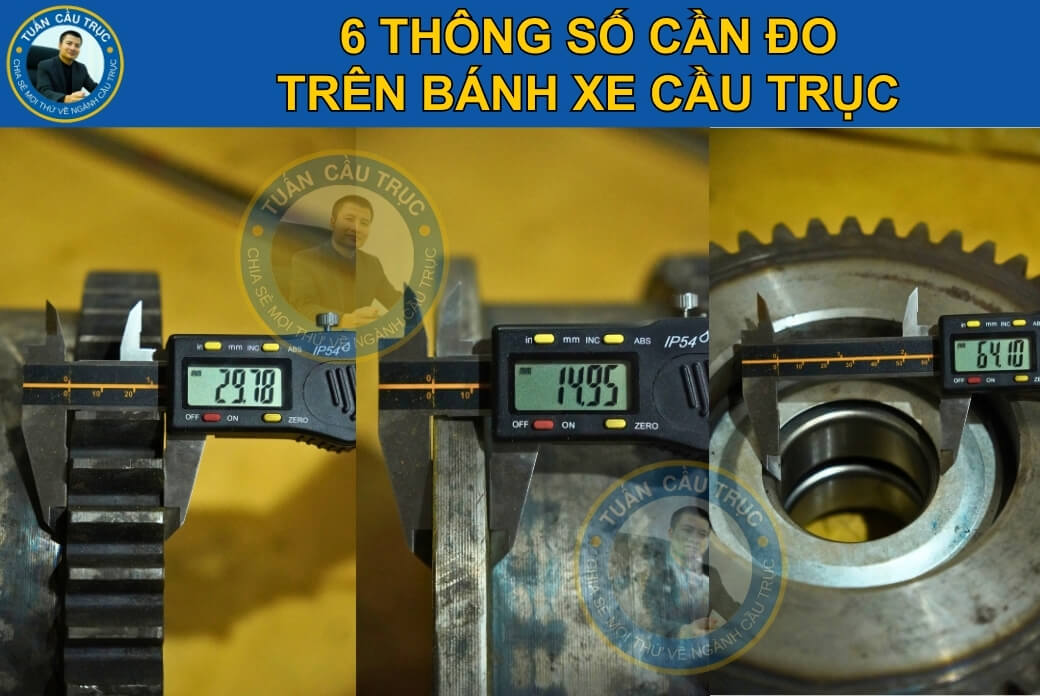

6 thông số cần đo trên bánh xe cầu trục
Đường kính ngoài bánh xe
Đây là kích thước đầu tiên cần xác định. Dùng thước cặp lớn hoặc thước dây phù hợp để đo đường kính lớn nhất của bánh, sau đó ghi lại bằng mm. Cần phân biệt đường kính ngoài với đường kính tại mặt lăn, bởi phần mặt lăn có thể đã bị mòn sau thời gian làm việc. Ký hiệu như D200, D250, D300, D350, D400 thường chỉ giúp nhận diện sơ bộ kích thước bánh, chưa đủ để xác định mẫu thay thế.
Đường kính lỗ trục
Đo trực tiếp đường kính lỗ ở tâm bánh và đối chiếu với đường kính trục bánh đang sử dụng. Ngoài kích thước lỗ, nên kiểm tra xem bên trong có bậc, rãnh hoặc vị trí lắp bạc/ổ bi hay không. Hai bánh cùng đường kính ngoài nhưng khác lỗ trục sẽ không thể lắp thay thế trực tiếp nếu không thay đổi kết cấu liên quan.
Bề rộng bánh
Nên đo cả bề rộng tổng thể của bánh và bề rộng phần mặt lăn, đồng thời ghi nhận kích thước tại những vị trí có sự thay đổi về tiết diện. Thông số này liên quan đến vị trí bánh trên ray và khoảng lắp trong cụm dầm biên. Nếu bánh có hai vành, cần đo thêm phần bề rộng giữa các vành để có cơ sở đối chiếu chính xác hơn.
Kích thước vành bánh
Vành bánh ảnh hưởng trực tiếp đến khả năng dẫn hướng trên ray nên cần đo tương đối đầy đủ. Các kích thước nên ghi nhận gồm chiều cao vành, bề rộng vành và khoảng cách giữa hai vành nếu có. Đồng thời quan sát hình dạng phần rãnh hoặc mặt dẫn hướng. Với bánh cũ đã mòn, nên chụp ảnh phần vành từ nhiều góc để kỹ thuật có thêm cơ sở nhận diện cấu hình.
Số răng và module nếu là bánh chủ động
Nếu bánh cũ có phần bánh răng, cần đếm chính xác số răng, kiểm tra module và đo kích thước phần bánh răng. Đồng thời xác định bánh răng được gia công liền với thân bánh hay là dạng rời.
Đây là thông tin quan trọng khi thay bánh chủ động, bởi cùng một đường kính D200 hoặc D250 nhưng khác số răng, module hoặc kết cấu truyền động thì không thể mặc nhiên xem là cùng một mẫu.
Kích thước phần lắp với cụm dầm biên
Cuối cùng, cần đo phần bánh trực tiếp liên kết với cụm dầm biên như chiều dài moay-ơ, đường kính các bậc lắp, vị trí bậc chặn và kích thước liên quan đến bạc hoặc ổ bi. Nếu có thể, nên chụp cả bánh sau khi tháo khỏi cụm để nhìn rõ hai mặt bánh. Nhóm kích thước này giúp kiểm tra bánh mới có phù hợp với trục và kết cấu cụm dầm biên hiện tại hay không, thay vì chỉ xác định được một bánh có cùng đường kính.
Khi khách hàng chỉ có bánh cũ, không nên gửi mỗi thông tin “bánh D200” hoặc “bánh D250” để đặt hàng. Kinh nghiệm thực tế cho thấy cần đối chiếu đồng thời đường kính, lỗ trục, bề rộng, vành bánh và cấu hình truyền động. Với bánh đã mòn, nên kết hợp ảnh bánh, kích thước còn lại, trục và ray để xác định mẫu thay thế sát với cụm dầm biên đang sử dụng.
Phân biệt bánh chủ động và bánh bị động
Quan sát bánh cũ là một trong những cách nhanh để xác định cấu hình bánh xe dầm biên cầu trục Trung Quốc trước khi tìm mẫu thay thế. Tuy nhiên, Tuấn Cầu Trục luôn khuyến nghị khách hàng nên kiểm tra thêm vị trí lắp và cơ cấu truyền động để tránh nhầm loại bánh.
Bánh chủ động
Bánh chủ động thường có bánh răng hoặc kết cấu liên kết với cơ cấu truyền động, nhận chuyển động từ motor giảm tốc để đưa dầm biên chạy trên ray. Khi thay bánh, ngoài kích thước thân bánh cần kiểm tra số răng, model, đường kính phần răng và kiểu răng liền hay rời để đảm bảo phù hợp với cơ cấu truyền động hiện tại.
Bánh bị động
Bánh bị động thường có dạng bánh trơn, không trực tiếp nhận truyền động. Khi xác định loại này, cần tập trung vào đường kính, lỗ trục, bề rộng, mặt lăn, vành bánh và phần lắp với cụm dầm biên.

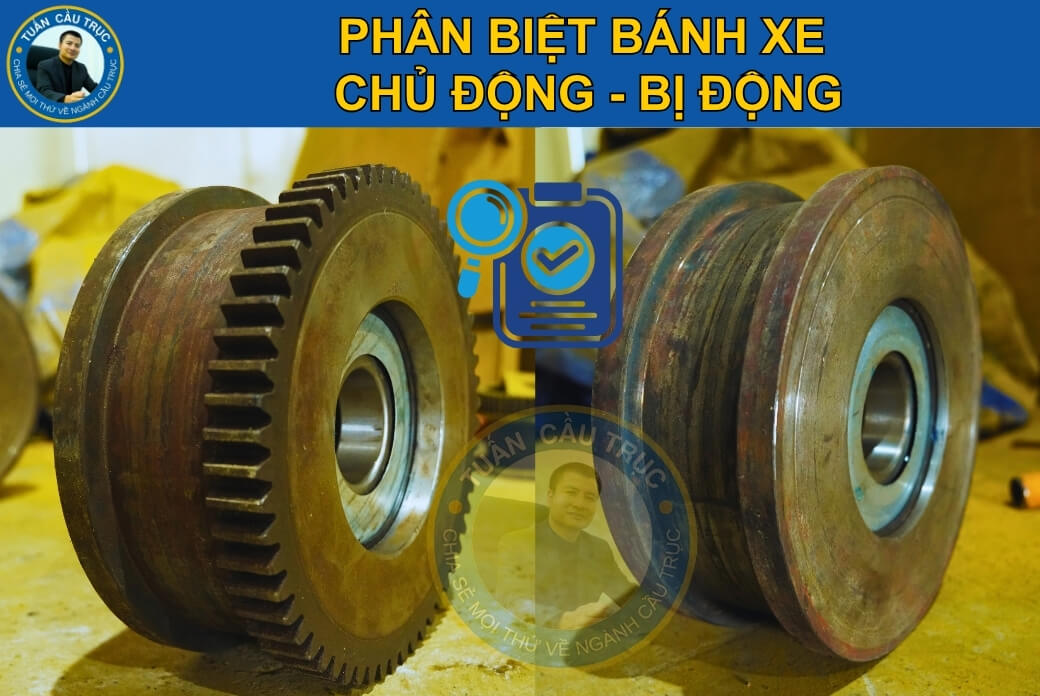

Phân biệt bánh xe chủ động – bị động
Đừng chỉ đo bánh – cần kiểm tra cả cụm dầm biên
Đo bánh cũ là bước quan trọng nhưng chưa đủ để xác định đúng bánh xe dầm biên cầu trục Trung Quốc. Bánh xe làm việc đồng thời với trục, ray và cơ cấu truyền động, vì vậy các bộ phận này cũng cần được kiểm tra trước khi chọn bánh thay thế. Đặc biệt với bánh đã qua thời gian sử dụng, kích thước thực tế có thể thay đổi do mài mòn.
Kiểm tra trục bánh
Cần đối chiếu đường kính trục, chiều dài phần lắp, vị trí các bậc chặn và bạc/ổ bi. Nếu lỗ bánh và trục không tương thích, bánh mới dù có cùng đường kính ngoài vẫn không thể lắp đúng vào cụm hiện tại.
Kiểm tra ray
Kiểm tra loại ray, kích thước ray và bề mặt tiếp xúc với bánh. Nếu ray bị mòn, lệch hoặc có dấu hiệu bất thường, nên xác định nguyên nhân trước khi thay bánh để tránh tình trạng bánh mới tiếp tục mòn không đều.
Kiểm tra cơ cấu truyền động
Với bánh chủ động, cần kiểm tra motor giảm tốc, bánh răng truyền động, số răng, module và kiểu liên kết với bánh. Thông tin này đặc biệt quan trọng với bánh liền răng hoặc bánh rời răng.
Khi thay bánh xe dầm biên, nên đối chiếu bánh – trục – ray – cơ cấu truyền động như một cụm hoàn chỉnh. “Đúng đường kính” mới chỉ là điều kiện ban đầu, chưa đảm bảo bánh mới phù hợp với hệ thống đang sử dụng.

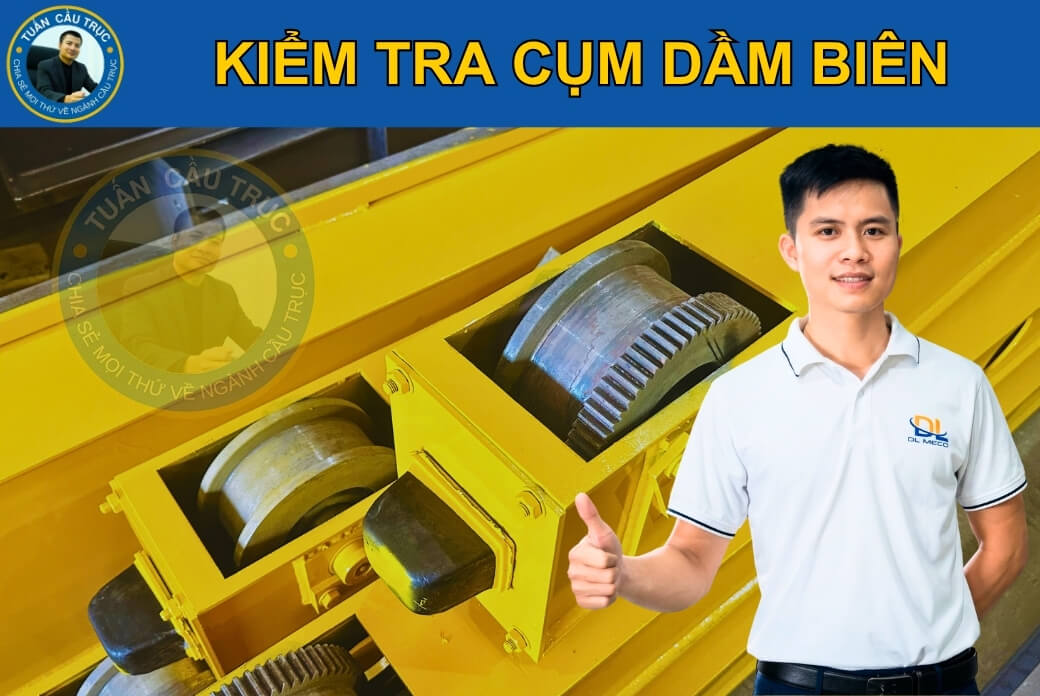

Kiểm tra cụm dầm biên
Nếu bánh cũ bị mòn thì lấy kích thước nào làm chuẩn?
Khi bánh đã qua thời gian sử dụng, việc đo trực tiếp bánh cũ cần được thực hiện cẩn thận vì một số kích thước có thể đã thay đổi do mài mòn. Với bánh xe dầm biên cầu trục Trung Quốc, không nên lấy riêng đường kính ngoài hoặc một kích thước bất kỳ trên bánh cũ để xác định mẫu thay thế.
Không nên lấy một kích thước trên bánh mòn làm chuẩn
Trước tiên cần xác định vị trí nào còn giữ được hình dạng ban đầu và vị trí nào đã bị biến dạng hoặc mòn nhiều. Có thể kiểm tra:
- Đường kính ngoài: Có thể đã giảm so với kích thước ban đầu do mặt lăn bị mòn.
- Mặt lăn: Có thể xuất hiện mòn lệch, mòn cục bộ hoặc thay đổi biên dạng.
- Vành bánh: Có thể bị mòn, vát hoặc biến dạng sau thời gian làm việc.
- Lỗ trục: Thường ít thay đổi hơn nhưng vẫn nên kiểm tra độ rơ và tình trạng bề mặt lắp ghép.
Đối chiếu thêm các thông tin liên quan
Để xác định kích thước bánh mới sát với thiết kế ban đầu, nên kết hợp nhiều dữ liệu thay vì chỉ dựa vào bánh đã mòn:
- Bánh còn lại trong cùng cụm: Có thể dùng để đối chiếu kích thước và cấu hình.
- Trục bánh: Kiểm tra đường kính, chiều dài phần lắp và vị trí bạc/ổ bi.
- Ray: Đối chiếu loại ray, kích thước và bề mặt tiếp xúc với bánh.
- Bản vẽ hoặc hồ sơ cũ: Nếu còn, đây là cơ sở hữu ích để kiểm tra kích thước thiết kế.
- Ảnh bánh và cụm dầm biên: Giúp nhận diện bánh chủ động, bị động và kết cấu truyền động.
Với bánh đã mòn nhiều, càng có nhiều dữ liệu đối chiếu thì khả năng xác định đúng bánh thay thế càng cao, đặc biệt khi bánh có răng hoặc cụm dầm biên không còn hồ sơ kỹ thuật.

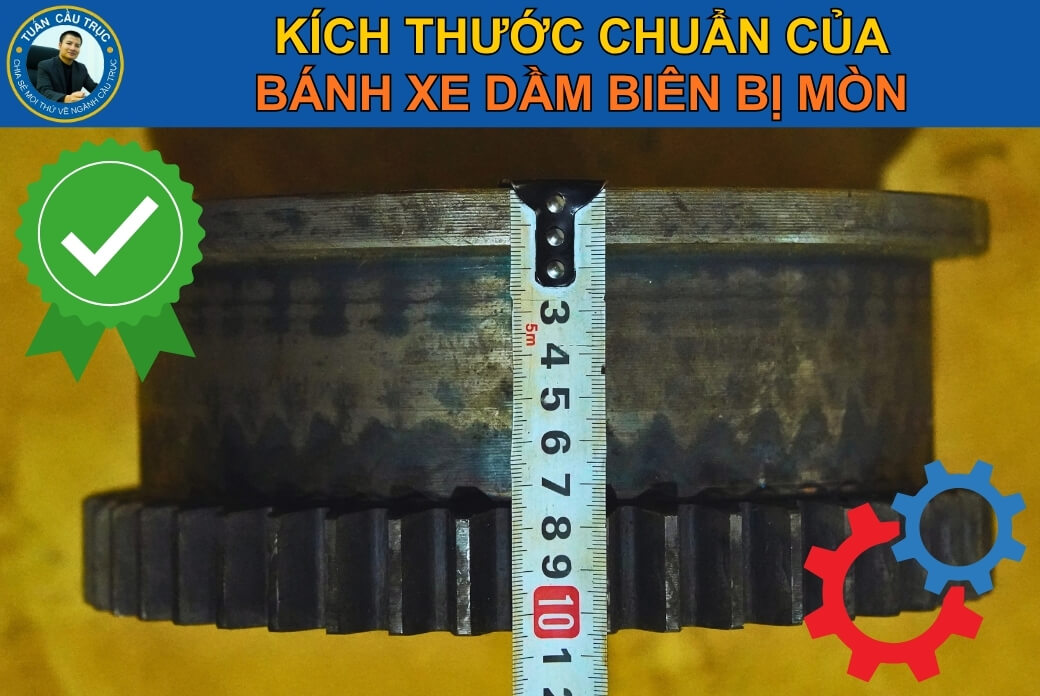

Kích thước chuẩn của bánh xe dầm biên bị mòn
Quy trình xác định bánh xe dầm biên cầu trục Trung Quốc từ bánh cũ
Nếu không còn bản vẽ hoặc mã sản phẩm, Tuấn Cầu Trục khuyến nghị người dùng có thể xác định bánh xe dầm biên cầu trục Trung Quốc theo trình tự từ bánh cũ đến cụm lắp đặt. Làm theo từng bước giúp tránh bỏ sót các thông số quan trọng trước khi chọn bánh thay thế.
Bước 1: Chụp toàn bộ bánh cũ và cụm dầm biên
Trước khi tháo hoặc đo, nên chụp bánh cũ từ nhiều góc để ghi lại hình dạng và cấu hình thực tế. Đặc biệt cần chụp rõ phần vành, mặt lăn, lỗ trục và bánh răng nếu có. Một vài ảnh của cụm dầm biên, trục bánh và cơ cấu truyền động cũng giúp xác định bánh chủ động hay bị động chính xác hơn.
Bước 2: Đo các kích thước chính của bánh
Tiến hành đo đường kính ngoài, đường kính lỗ trục, bề rộng bánh và kích thước vành. Các số đo nên ghi bằng mm và đánh dấu rõ từng vị trí để tránh nhầm giữa đường kính ngoài, mặt lăn hoặc bề rộng tổng thể. Nếu bánh đã mòn, cần kết hợp các kích thước này với bánh còn lại hoặc tài liệu kỹ thuật nếu có.
Bước 3: Kiểm tra bánh răng nếu là bánh chủ động
Với bánh có phần truyền động, cần kiểm tra số răng, module và kiểu kết cấu bánh răng. Đồng thời xác định bánh răng được gia công liền với thân bánh hay sử dụng dạng rời. Đây là nhóm thông số quan trọng vì bánh cùng đường kính nhưng khác cấu hình răng có thể không phù hợp với motor giảm tốc và cơ cấu truyền động hiện tại.
Bước 4: Đối chiếu với trục, ray và cơ cấu truyền động
Sau khi có thông số của bánh, cần kiểm tra thêm các bộ phận liên quan. Trục cần được đối chiếu về đường kính và phần lắp; ray cần kiểm tra loại, kích thước và bề mặt tiếp xúc; còn bánh chủ động cần đối chiếu với motor giảm tốc và bộ truyền bánh răng. Việc kiểm tra này giúp xác định bánh mới có phù hợp với toàn bộ cụm dầm biên hay không.
Bước 5: So sánh với mẫu bánh dự kiến trước khi đặt hàng
Cuối cùng, tổng hợp các kích thước và đặc điểm đã đo để so sánh với mẫu bánh dự kiến. Không nên chỉ dựa vào thông tin như D200, D250 hoặc D300, mà cần kiểm tra đồng thời lỗ trục, bề rộng, vành, phần truyền động và kích thước lắp đặt. Nếu các thông số chưa rõ, nên gửi ảnh bánh cũ và cụm dầm biên để đối chiếu trước khi chốt mẫu.
Quy trình xác định bánh xe dầm biên Trung Quốc
Những sai lầm thường gặp khi đặt bánh xe từ bánh cũ
Khi đặt bánh xe dầm biên cầu trục Trung Quốc dựa trên mẫu bánh cũ, nhiều trường hợp sai lệch không nằm ở chất lượng bánh mà bắt đầu từ việc cung cấp thiếu thông số. Chỉ một kích thước không chính xác hoặc bỏ qua cấu hình truyền động cũng có thể khiến bánh mới không phù hợp với cụm dầm biên hiện tại.
Chỉ báo đường kính bánh
Một cách đặt hàng khá phổ biến là chỉ cung cấp thông tin như “cho tôi bánh D200” hoặc “bánh D250”. Tuy nhiên, cùng một đường kính ngoài có thể có nhiều lựa chọn khác nhau về lỗ trục, bề rộng, vành bánh và kết cấu truyền động. Vì vậy, D200 hay D250 chỉ nên được xem là thông tin ban đầu, chưa đủ để xác định mẫu bánh thay thế.
Nhầm đường kính ngoài với đường kính mặt lăn
Bánh đã qua sử dụng thường có dấu hiệu mòn trên mặt lăn nên kích thước đo được có thể không còn giống kích thước ban đầu. Nếu nhầm giữa đường kính ngoài và đường kính mặt lăn, thông số gửi đi có thể bị sai ngay từ bước đầu. Khi đo nên xác định rõ vị trí đo và ghi chú cụ thể để tránh nhầm lẫn.
Không xác định bánh chủ động hay bị động
Bánh chủ động và bánh bị động có thể có hình dạng tương đối giống nhau nhưng chức năng trong cụm di chuyển khác nhau. Bánh chủ động thường liên kết với cơ cấu truyền động, trong khi bánh bị động chủ yếu đảm nhiệm việc đỡ và dẫn hướng. Vì vậy, cần xác định đúng loại bánh trước khi tìm mẫu thay thế.
Không kiểm tra bánh răng
Đối với bánh chủ động, bỏ qua số răng, modun, đường kính phần răng và kiểu bánh răng là một sai sót đáng chú ý. Hai bánh cùng đường kính ngoài nhưng khác thông số răng có thể không ăn khớp với bánh răng truyền động hiện tại. Đặc biệt cần phân biệt bánh liền răng và bánh sử dụng bánh răng rời.
Không đo lỗ trục và bề rộng
D ngoài phù hợp nhưng lỗ trục hoặc bề rộng bánh không đúng thì vẫn có thể không lắp được vào cụm dầm biên. Khi đo bánh cũ, nên ghi đầy đủ đường kính lỗ trục, bề rộng tổng thể và các vị trí bậc, vai hoặc phần lắp liên quan đến trục.
Bỏ qua tình trạng ray
Bánh xe làm việc trực tiếp với ray nên không nên chỉ kiểm tra bánh mà bỏ qua ray. Ray bị mòn, lệch hoặc bề mặt tiếp xúc bất thường có thể liên quan đến tình trạng mòn của bánh cũ. Khi thay bánh, nên kiểm tra đồng thời bánh – ray – trục – cụm dầm biên để xác định nguyên nhân và lựa chọn kích thước thay thế phù hợp.
Sai lầm khi đặt bánh xe Trung Quốc
Tuấn Cầu Trục cung cấp bánh xe Trung Quốc chất lượng
Với nhu cầu thay thế bánh xe dầm biên cầu trục Trung Quốc, việc chọn đúng nguồn cung không chỉ nằm ở kích thước bánh mà còn cần đảm bảo khả năng đối chiếu thông số và hỗ trợ kỹ thuật trong quá trình thay thế. Tuấn Cầu Trục hiện cung cấp các dòng bánh xe cầu trục Trung Quốc theo cấu hình thực tế, phục vụ nhu cầu thay thế và đồng bộ cho hệ thống cầu trục, cổng trục.
Kinh nghiệm trên 17 năm trong ngành cầu trục
Tuấn Cầu Trục có hơn 17 năm kinh nghiệm trong lĩnh vực cầu trục, thường xuyên xử lý các nhu cầu thay thế bánh xe, cụm bánh dầm biên và phụ tùng liên quan. Với những trường hợp không còn bản vẽ, kỹ thuật có thể bắt đầu từ ảnh bánh cũ, kích thước thực tế và thông tin cụm di chuyển để đối chiếu cấu hình. Đây là cơ sở giúp việc xác định bánh thay thế sát với hệ thống đang sử dụng hơn.
Kho hàng lớn tại Thanh Oai – Hà Nội
Kho hàng tại Thanh Oai – Hà Nội giúp Tuấn Cầu Trục chủ động hơn trong việc tiếp nhận, kiểm tra và cung cấp phụ tùng cầu trục. Các mẫu bánh có thể được đối chiếu theo đường kính, lỗ trục, bề rộng, vành bánh, bánh chủ động hoặc bị động và cấu hình bánh răng. Với khách hàng cần thay thế theo mẫu cũ, việc có thông tin và hình ảnh thực tế sẽ giúp quá trình xác định hàng phù hợp thuận tiện hơn.
Hỗ trợ kỹ thuật 24/7 cho khách hàng
Trong quá trình thay bánh xe, nếu chưa xác định được đầy đủ thông số, khách hàng có thể gửi ảnh bánh cũ, ảnh cụm dầm biên, trục bánh, ray và các kích thước đã đo. Kỹ thuật Tuấn Cầu Trục hỗ trợ đối chiếu các thông tin này để xác định cấu hình bánh, đặc biệt với bánh chủ động có bánh răng hoặc các mẫu cần thay thế theo hàng đang sử dụng.
Nếu đang cần thay bánh xe dầm biên cầu trục Trung Quốc, khách hàng có thể gửi ảnh bánh cũ kèm đường kính ngoài, lỗ trục, bề rộng, vành bánh và thông tin ray. Tuấn Cầu Trục sẽ hỗ trợ đối chiếu thông số thực tế, xác định mẫu bánh phù hợp và báo giá theo cấu hình. HOTLINE LIÊN HỆ: 09 686 55 438.
Tuấn Cầu Trục cung cấp bánh xe Trung Quốc chất lượng
Câu hỏi thường gặp về bánh xe dầm biên cầu trục Trung Quốc
Khi lựa chọn bánh xe dầm biên cầu trục Trung Quốc từ mẫu bánh cũ, khách hàng thường gặp một số thắc mắc về cách đo, xác định cấu hình và thông số thay thế. Dưới đây là những câu hỏi Tuấn Cầu Trục thấy khách hàng thường thắc mắc, tôi sẽ trả lời chi tiết nhằm giúp làm rõ các trường hợp này.
Câu 1: Bánh xe dầm biên cầu trục Trung Quốc có thể xác định chỉ bằng D200, D250 hoặc D300 không?
Trả lời:
Không nên. D200, D250 hay D300 thường chỉ thể hiện đường kính ngoài và chưa đủ để xác định đúng mẫu bánh. Khi đặt bánh thay thế cần đối chiếu thêm lỗ trục, bề rộng, vành bánh, loại bánh chủ động hoặc bị động và thông số bánh răng nếu có.
Câu 2: Bánh chủ động và bánh bị động có cùng đường kính không?
Trả lời:
Có thể có cùng đường kính nhưng không nhất thiết có cùng cấu hình. Bánh chủ động thường có phần bánh răng hoặc kết cấu liên kết với cơ cấu truyền động, trong khi bánh bị động không trực tiếp truyền động. Vì vậy, không nên xác định loại bánh chỉ dựa vào D ngoài.
Câu 3: Bánh xe cũ bị mòn có đo để đặt bánh mới được không?
Trả lời:
Có thể đo để làm cơ sở đối chiếu, nhưng không nên lấy toàn bộ kích thước hiện tại làm kích thước thiết kế ban đầu. Với bánh đã mòn, cần kết hợp D ngoài, lỗ trục, bề rộng, vành bánh cùng thông tin từ bánh còn lại, trục, ray hoặc bản vẽ cũ nếu có.
Câu 4: Không có bản vẽ thì có thể đặt bánh xe dầm biên Trung Quốc không?
Trả lời:
Có. Trong trường hợp không còn bản vẽ, có thể bắt đầu từ ảnh bánh cũ, kích thước thực tế và ảnh cụm dầm biên. Với bánh chủ động, cần bổ sung số răng, module và thông tin cơ cấu truyền động để có cơ sở xác định mẫu thay thế.
Câu 5: Khi thay bánh xe có cần cung cấp thông số ray không?
Trả lời:
Nên cung cấp. Ray liên quan trực tiếp đến bề mặt tiếp xúc, bề rộng vành và quá trình làm việc của bánh. Thông tin về loại ray, kích thước ray và tình trạng mặt ray sẽ giúp đối chiếu bánh mới sát với cụm di chuyển hiện tại hơn.
Câu 6: Khách hàng cần gửi những ảnh nào để xác định bánh xe dầm biên?
Trả lời:
Khách hàng nên gửi ảnh toàn bộ bánh cũ, mặt bên bánh, mặt lăn, lỗ trục và phần bánh răng nếu có. Ngoài ra, nên chụp cụm dầm biên, trục bánh, ray và vị trí lắp bánh. Kèm theo các kích thước như D ngoài, lỗ trục và bề rộng sẽ giúp quá trình đối chiếu thuận lợi hơn.
Câu hỏi thường gặp về bánh xe dầm biên cầu trục Trung Quốc
Kết luận về bánh xe dầm biên cầu trục Trung Quốc
Với bánh xe dầm biên cầu trục Trung Quốc, bánh cũ là nguồn thông tin hữu ích để xác định mẫu thay thế nhưng không nên chỉ dựa vào đường kính. Cần kết hợp đường kính ngoài, lỗ trục, bề rộng, vành bánh, cấu hình chủ động/bị động và thông số truyền động. Khi chưa có bản vẽ, ảnh thực tế cùng các kích thước chính là cơ sở để kỹ thuật đối chiếu và khoanh vùng mẫu phù hợp. Quý khách hàng hãy gửi ảnh bánh cũ, ảnh cụm dầm biên cùng kích thước đường ngoài, lỗ trục, bề rộng và vành bánh để Tuấn Cầu Trục hỗ trợ đối chiếu mẫu bánh phù hợp.
