Bánh Xe Cổng Trục Hàn Quốc D160, D200, D250, D315, D400

Bánh xe di chuyển cổng trục Hàn Quốc có nhiều quy cách theo đường kính mặt lăn như D160, D200, D250, D315 và D400. Mỗi kích thước được sử dụng cho những cấu hình cụm di chuyển khác nhau, liên quan đến tải bánh, loại ray, trục bánh và bộ truyền động. Vì vậy, khi thay thế không nên chỉ căn cứ vào tải trọng nâng của cổng trục để chọn đường kính bánh. Trong bài viết này, Tuấn Cầu Trục phân tích sự khác nhau giữa các quy cách bánh xe Hàn Quốc và cập nhật giá theo một bộ gồm 02 bánh chủ động, 02 bánh bị động, 04 trục, căn bạc đỡ và bích động cơ kèm theo.

Chi tiết về bánh xe di chuyển cổng trục Hàn Quốc

Bánh xe di chuyển cổng trục Hàn Quốc là bộ phận thuộc cụm di chuyển, đảm nhiệm việc truyền chuyển động và đưa toàn bộ kết cấu cổng trục di chuyển dọc theo hệ thống ray. Tùy thiết kế, bánh xe được chia thành bánh chủ động và bánh bị động, trong đó bánh chủ động thường kết hợp với bộ truyền động để tạo lực kéo. Với các quy cách D160, D200, D250, D315 và D400, việc lựa chọn cần dựa trên kích thước bánh và điều kiện làm việc thực tế của cụm di chuyển.

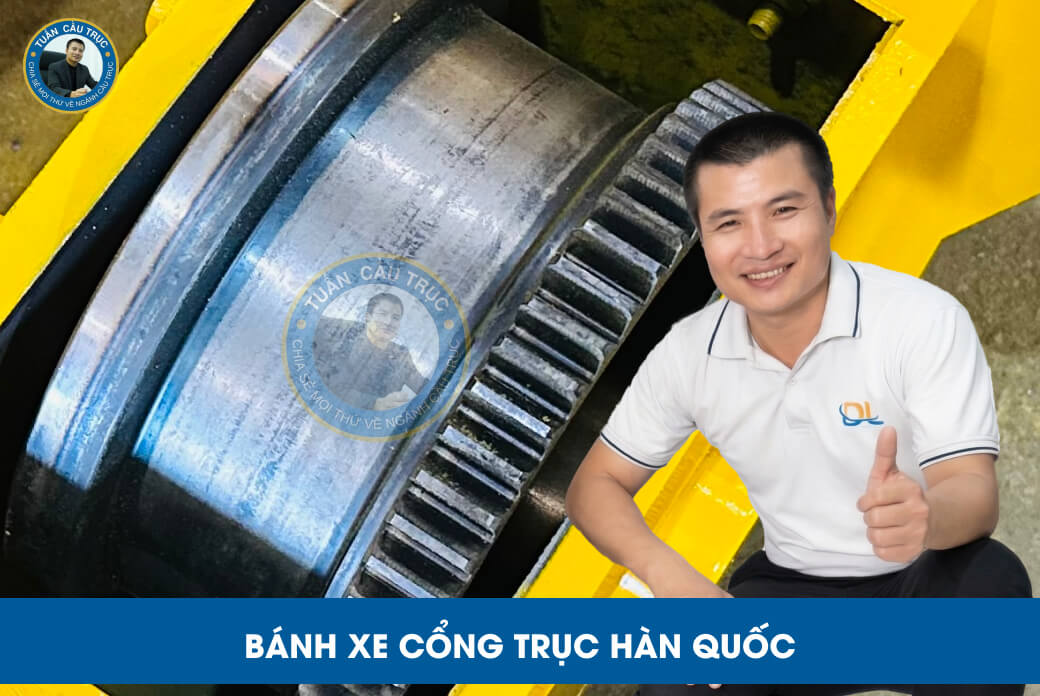

Bánh xe cổng trục Hàn Quốc

Khái niệm về bánh xe cổng trục Hàn Quốc

Bánh xe cổng trục Hàn Quốc là bánh xe được sử dụng trong cơ cấu di chuyển của cổng trục, có nhiệm vụ tiếp xúc với ray, chịu tải và truyền chuyển động. Sản phẩm có nhiều đường kính mặt lăn khác nhau. Trong đó D160, D200, D250, D315 và D400 là các quy cách có thể lựa chọn tùy theo thiết kế cụm bánh.

Đối với bánh chủ động dạng liền răng, phần bánh và bánh răng truyền động được gia công đồng bộ. Khi lựa chọn cần đối chiếu thêm module, số răng và bộ truyền động đi kèm.

Bộ sản phẩm tiêu chuẩn gồm: một bộ bánh xe di chuyển cổng trục Hàn Quốc gồm 02 bánh chủ động, 02 bánh bị động, 04 trục, căn bạc đỡ và bích động cơ đi kèm, được cấu hình đồng bộ để lắp đặt cho cụm di chuyển cổng trục.

Cấu tạo của bánh xe cổng trục Hàn Quốc

Bánh xe di chuyển cổng trục Hàn Quốc không chỉ gồm phần bánh mà còn liên kết với nhiều chi tiết trong cụm di chuyển. Tùy cấu hình, các bộ phận cần được đồng bộ về kích thước và khả năng lắp đặt.

• Bánh chủ động: Nhận mô-men từ động cơ, hộp giảm tốc và truyền lực xuống ray.
• Bánh bị động: Hỗ trợ chịu tải và duy trì chuyển động của cụm dầm biên.
• Trục bánh: Liên kết bánh với cụm dầm biên, truyền và chịu tải trong quá trình di chuyển.
• Căn bạc đỡ: Hỗ trợ định vị, tạo khoảng cách và giữ bánh làm việc đúng vị trí.
• Bích động cơ: Chi tiết liên kết cụm truyền động với kết cấu bánh chủ động.

Vai trò của bánh xe cổng trục Hàn Quốc

Trong cơ cấu di chuyển cổng trục, bánh xe vừa chịu tải vừa đảm nhiệm việc truyền chuyển động xuống ray. Tình trạng của bánh và độ đồng bộ với ray ảnh hưởng trực tiếp đến khả năng di chuyển của toàn bộ cổng trục.

• Chịu tải: Tiếp nhận tải trọng truyền từ kết cấu cổng trục xuống hệ thống ray.
• Truyền chuyển động: Bánh chủ động truyền lực kéo để đưa cổng trục di chuyển.
• Dẫn hướng: Vành bánh giúp bánh chạy đúng trên ray trong quá trình vận hành.
• Phân bố tải: Cụm bánh phân bổ tải trọng giữa các điểm tiếp xúc với ray.
• Duy trì chuyển động ổn định: Bánh có kích thước và cấu hình phù hợp giúp cụm di chuyển làm việc đồng bộ.
• Kết nối với cơ cấu truyền động: Bánh chủ động liền răng phối hợp với động cơ, hộp giảm tốc và các chi tiết truyền động để tạo chuyển động.

Theo Tuấn Cầu Trục, bánh xe là một bộ phận quan trọng trong cụm di chuyển cổng trục, vừa chịu tải từ kết cấu vừa phối hợp với ray và hệ truyền động để tạo chuyển động. Với bánh xe cổng trục Hàn Quốc, cần nhìn sản phẩm dưới dạng một cụm cơ khí đồng bộ, gồm bánh chủ động, bánh bị động, trục, căn bạc đỡ và các chi tiết liên kết đi kèm.

Đặc biệt, bánh chủ động liền răng cần làm việc đồng bộ với động cơ, hộp giảm tốc và cơ cấu truyền động. Vì vậy, việc đánh giá bánh xe không chỉ dựa trên đường kính mặt lăn mà cần xem xét toàn bộ cấu tạo và vai trò của bánh trong cụm di chuyển.

Bánh xe di chuyển cổng trục Hàn Quốc gồm những loại nào?

Trên thực tế, bánh xe được phân loại theo nhiều tiêu chí, trong đó chức năng và đường kính mặt lăn là hai cách phân loại dễ sử dụng khi lựa chọn sản phẩm. Tuy nhiên, đường kính bánh chỉ là thông số ban đầu; để xác định đúng bộ bánh còn cần đối chiếu với ray, tải bánh và kết cấu cụm di chuyển.

Phân loại theo chức năng của bánh xe Hàn Quốc

Dựa trên vị trí và nhiệm vụ trong cơ cấu di chuyển, bánh xe di chuyển cổng trục Hàn Quốc thường gồm bánh chủ động và bánh bị động.

• Bánh xe chủ động: Nhận mô-men truyền từ động cơ và hộp giảm tốc, tạo lực kéo để đưa cổng trục di chuyển dọc theo ray.
• Bánh xe bị động: Không trực tiếp nhận truyền động từ động cơ, có nhiệm vụ hỗ trợ chịu tải và duy trì chuyển động của cụm dầm biên.

Phân loại theo đường kính mặt lăn

Bánh xe cổng trục Hàn Quốc được cung cấp với nhiều đường kính khác nhau. Trong nhóm sản phẩm này, Tuấn Cầu Trục đang cung cấp các quy cách:

• D160: Đường kính mặt lăn 160 mm.
• D200: Đường kính mặt lăn 200 mm.
• D250: Đường kính mặt lăn 250 mm.
• D315: Đường kính mặt lăn 315 mm.
• D400: Đường kính mặt lăn 400 mm.

Các quy cách trên có sự khác biệt về kích thước bánh và khả năng bố trí trong cụm di chuyển. Vì vậy, khi lựa chọn giữa D160 đến D400, cần đối chiếu thêm tải bánh, loại ray, kích thước trục, bề rộng bánh và kết cấu dầm biên thay vì chỉ dựa vào tải trọng nâng của cổng trục.

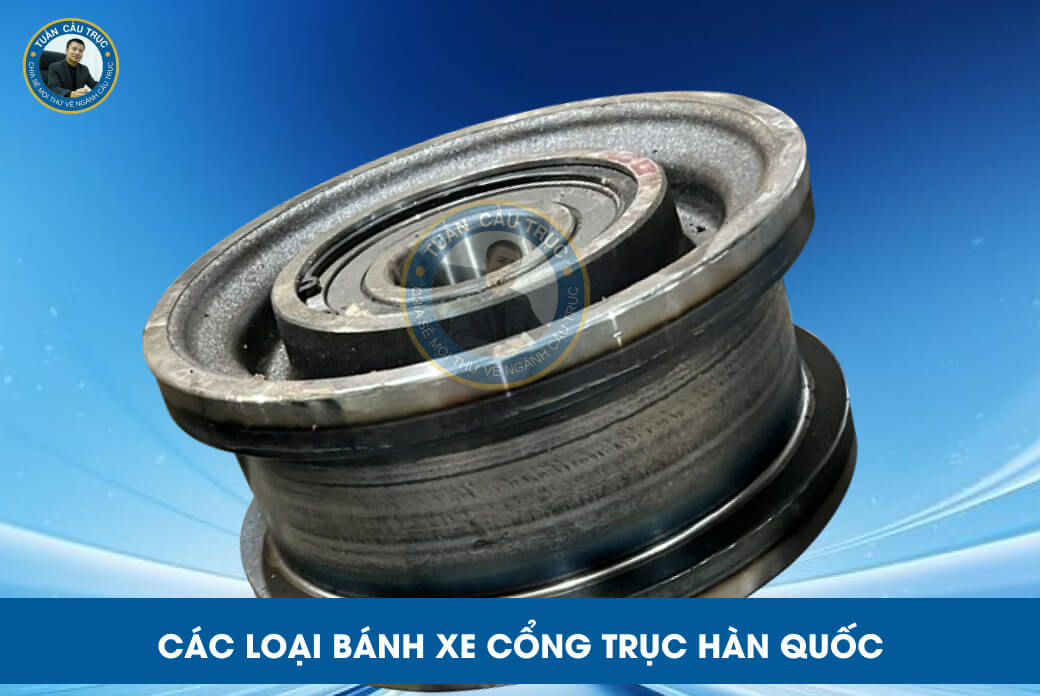

Các loại bánh xe cổng trục Hàn Quốc

Bánh xe di chuyển cổng trục Hàn Quốc D160, D200, D250, D315, D400 khác nhau thế nào?

Điểm khác biệt dễ nhận thấy giữa các quy cách là đường kính mặt lăn, từ D160 đến D400. Khi đường kính thay đổi, cách bố trí bánh trong cụm di chuyển, khả năng phối hợp với ray và các thông số lắp đặt cũng cần được xem xét tương ứng.

Tuy nhiên, Tuấn Cầu Trục khuyến nghị khách hàng không nên dùng đường kính bánh để quy đổi trực tiếp thành tải trọng nâng của cổng trục; cần căn cứ thêm vào tải bánh và thiết kế thực tế của cụm di chuyển.

Đối với bánh chủ động liền răng, ngoài các thông số trên cần kiểm tra thêm module, số răng và kích thước ăn khớp với hệ truyền động. Vì vậy, khi thay thế bánh xe cổng trục Hàn Quốc, không nên chỉ cung cấp đường kính D160, D200, D250, D315 hoặc D400 mà nên đối chiếu cả kích thước bánh cũ và cụm di chuyển.

Giá bánh xe cổng trục Hàn Quốc D160, D200, D250, D315, D400

Giá bánh xe không chỉ phụ thuộc vào đường kính mặt lăn mà còn liên quan đến cấu hình bộ bánh và các chi tiết đi kèm. Với sản phẩm đang cung cấp, Tuấn Cầu Trục tổng hợp bảng giá dưới đây được tính theo một bộ hoàn chỉnh gồm 02 bánh chủ động, 02 bánh bị động, 04 trục, căn bạc đỡ và bích động cơ kèm theo.

Bảng giá bánh xe cổng trục Hàn Quốc

Chú ý: Giá bán mang tính tham khảo và có thể thay đổi theo cấu hình, kích thước thực tế và yêu cầu lắp đặt của từng hệ thống.

Nếu cần báo giá đúng quy cách, khách hàng có thể gửi ảnh bánh xe cũ, ảnh cụm dầm biên cùng các kích thước đường kính ngoài, lỗ trục, bề rộng bánh và thông số phần răng. Tuấn Cầu Trục sẽ đối chiếu cấu hình thực tế để xác định đúng loại bánh và bộ phụ kiện đi kèm trước khi báo giá. HOTLINE LIÊN HỆ: 09 686 55 438.

Chọn bánh xe di chuyển cổng trục Hàn Quốc theo đường kính có đủ không?

Không. Đường kính mặt lăn chỉ là một trong những thông số ban đầu khi xác định bánh xe cổng trục Hàn Quốc. Hai bánh cùng D200 vẫn có thể khác nhau về lỗ trục, bề rộng, vành bánh hoặc cấu hình răng.

Đặc biệt với bánh chủ động liền răng, thông số phần răng phải tương thích với bộ truyền động. Vì vậy, khi lựa chọn hoặc thay thế bánh D160, D200, D250, D315, D400, nên đối chiếu đồng thời các thông số của bánh, ray và cụm dầm biên để tránh chọn sai quy cách.

Những thông số cần đối chiếu trước khi chọn bánh:

• Đường kính mặt lăn: D160, D200, D250, D315, D400…
• Đường kính lỗ/trục bánh: Phải phù hợp với trục và kết cấu lắp đặt.
• Bề rộng bánh: Đối chiếu với kích thước ray và cụm bánh.
• Kích thước vành bánh: Phù hợp với loại ray đang sử dụng.
• Loại ray: Xác định hình dạng và kích thước ray thực tế.
• Tải trọng tác dụng lên bánh: Là cơ sở quan trọng để xác định quy cách bánh.
• Khoảng cách tâm bánh: Phải phù hợp với kết cấu dầm biên.
• Bánh chủ động hay bị động: Hai loại có cấu tạo và chức năng khác nhau.
• Module và số răng: Cần kiểm tra đối với bánh chủ động liền răng.
• Kích thước cụm dầm biên: Đảm bảo bánh và các chi tiết đi kèm lắp đặt đúng vị trí.

Tuấn Cầu Trục khuyến nghị người dùng không nên chọn D160, D200 hay D250 chỉ dựa vào tải trọng nâng của cổng trục. Khi xác định bánh thay thế, tải bánh và kích thước thực tế của toàn bộ cụm di chuyển mới là những cơ sở quan trọng để lựa chọn đúng quy cách.

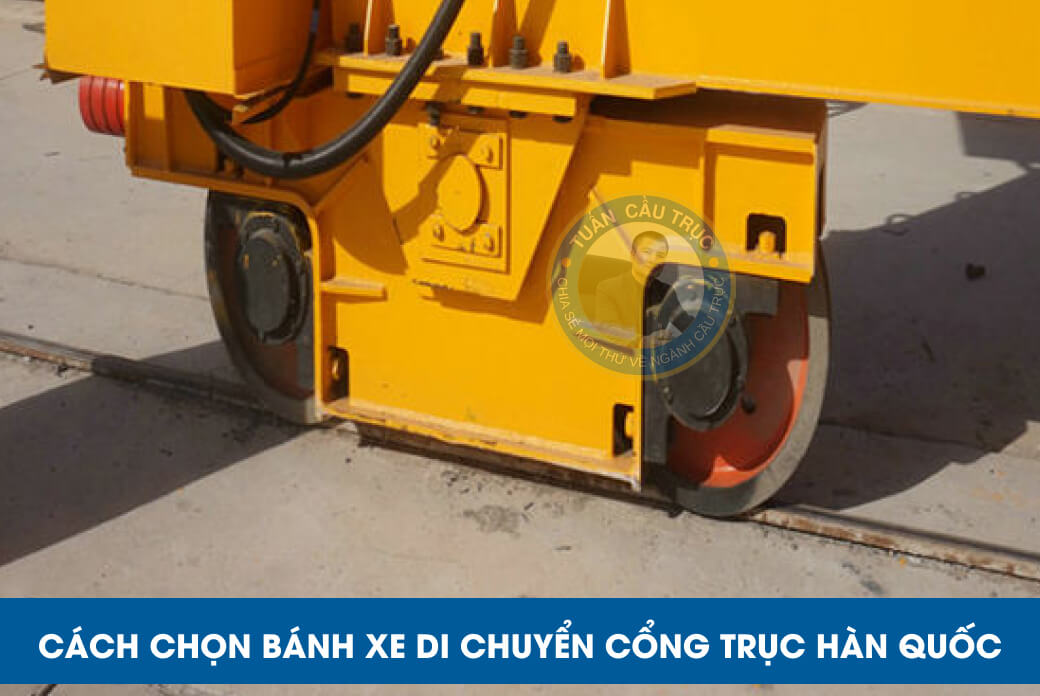

Cách chọn bánh xe di chuyển cổng trục Hàn Quốc

Khi nào cần thay bánh xe cổng trục Hàn Quốc?

Bánh xe cổng trục làm việc liên tục trên ray nên sau thời gian vận hành có thể xuất hiện mòn mặt lăn, mòn vành hoặc ảnh hưởng đến phần truyền động. Không phải mọi trường hợp mòn đều phải thay ngay, nhưng nếu mức độ hư hỏng đã ảnh hưởng đến khả năng tiếp xúc với ray, độ ổn định của cụm di chuyển hoặc truyền động, cần kiểm tra và có phương án xử lý. Một số dấu hiệu thường được kỹ thuật kiểm tra gồm:

• Mặt lăn bị mòn đáng kể: Đường kính và biên dạng mặt lăn thay đổi so với ban đầu, có thể làm giảm diện tích tiếp xúc giữa bánh và ray. Nếu mòn không đều, cần kiểm tra thêm tình trạng ray và độ đồng tâm của cụm bánh.
• Vành bánh bị mòn hoặc biến dạng: Vành có nhiệm vụ giữ bánh chạy đúng hướng trên ray. Khi vành bị mòn nhiều, biến dạng hoặc có dấu hiệu cạ bất thường, cần kiểm tra cả bánh và ray trước khi tiếp tục vận hành.
• Bánh chạy không đều trên ray: Cổng trục có thể xuất hiện hiện tượng chạy lệch, giật hoặc di chuyển không đồng đều. Nguyên nhân không chỉ nằm ở bánh mà còn có thể liên quan đến ray, khoảng cách tâm bánh hoặc cụm truyền động.
• Bánh chủ động bị mòn phần răng: Với bánh liền răng, cần kiểm tra độ mòn của mặt răng, tình trạng ăn khớp và sự tương thích với bánh răng truyền động. Nếu răng bị mòn nhiều hoặc hư hỏng, có thể cần thay bánh hoặc xử lý lại cụm truyền động.
• Lỗ trục bị rơ: Lỗ lắp trục bị mòn làm tăng độ rơ giữa bánh và trục, ảnh hưởng đến khả năng giữ bánh đúng vị trí. Trường hợp này nên kiểm tra đồng thời bánh, trục và bạc đỡ.
• Bánh có vết nứt hoặc hư hỏng cơ khí: Đây là dấu hiệu cần kiểm tra ngay để xác định tình trạng bánh và khả năng tiếp tục sử dụng.
• Xuất hiện tiếng ồn, rung bất thường: Tiếng va đập, rung hoặc âm thanh khác thường khi cổng trục di chuyển có thể liên quan đến bánh, ray, ổ đỡ hoặc bộ truyền động.

Khi cần thay bánh xe cổng trục Hàn Quốc, khách hàng không nên chỉ đo đường kính mặt lăn rồi đặt bánh mới. Tuấn Cầu Trục khuyến nghị đối chiếu bánh cũ cùng lỗ trục, bề rộng, vành bánh, loại ray, bánh chủ động/bị động, phần răng và kích thước cụm dầm biên để xác định đúng quy cách trước khi đặt hàng.

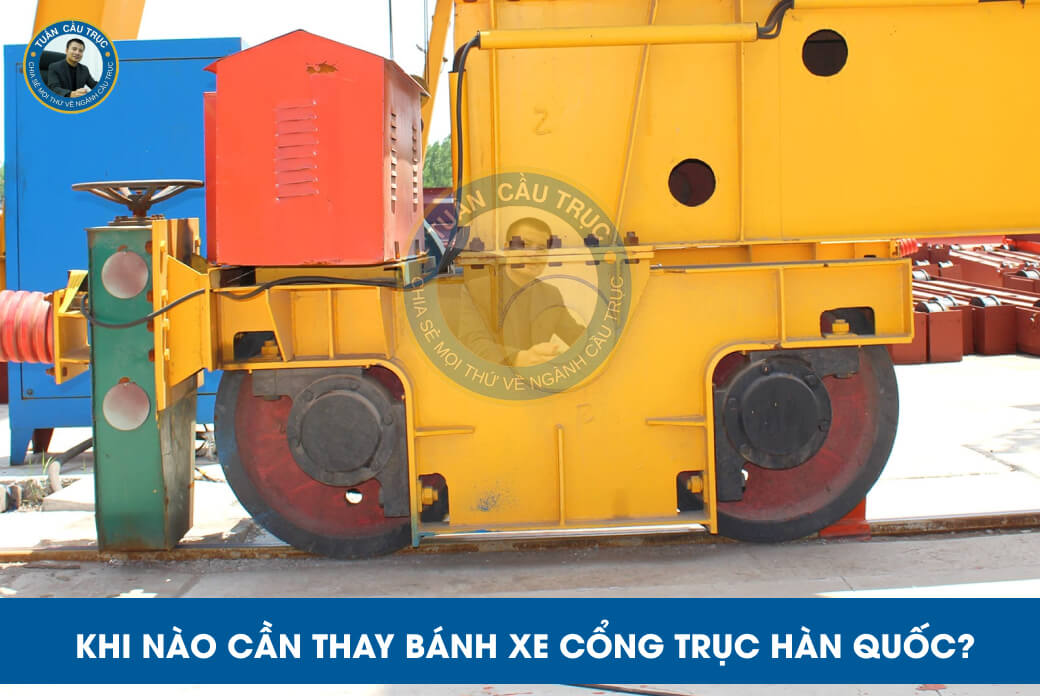

Khi nào cần thay bánh xe cổng trục Hàn Quốc?

Tuấn Cầu Trục cung cấp bánh xe cổng trục Hàn Quốc theo bộ hoàn chỉnh

Với hơn 17 năm kinh nghiệm trong lĩnh vực cầu trục, Tuấn Cầu Trục cung cấp bánh xe di chuyển cổng trục Hàn Quốc theo các quy cách D160, D200, D250, D315 và D400. Sản phẩm tập trung vào cấu hình bánh chủ động liền răng và bộ bánh đồng bộ, phù hợp cho nhu cầu thay thế hoặc lắp đặt cụm di chuyển cổng trục. Trước khi báo giá, khách hàng có thể cung cấp thông tin thực tế để đội ngũ kỹ thuật đối chiếu quy cách, hạn chế tình trạng chọn bánh chỉ dựa vào đường kính mặt lăn.

Bánh xe cổng trục Hàn Quốc D160–D400

Tuấn Cầu Trục cung cấp các dòng bánh xe Hàn Quốc D160, D200, D250, D315 và D400, trong đó bánh chủ động được gia công dạng liền răng. Tùy thiết kế, từng quy cách cần được đối chiếu với tải bánh, loại ray, kích thước trục, bề rộng bánh và thông số phần răng. Đây là cơ sở để xác định bánh phù hợp với cụm dầm biên và hệ thống truyền động đang sử dụng.

Cung cấp bộ bánh xe hoàn chỉnh

Thay vì chỉ cung cấp bánh rời, Tuấn Cầu Trục có thể cung cấp một bộ bánh xe cổng trục hoàn chỉnh, gồm:

• 02 bánh xe chủ động.
• 02 bánh xe bị động.
• 04 trục bánh.
• Căn bạc đỡ.
• Bích động cơ kèm theo.

Cấu hình theo bộ giúp thuận tiện khi thay thế cụm bánh đã xuống cấp và dễ kiểm tra sự tương thích giữa bánh, trục, dầm biên và hệ truyền động.

Hỗ trợ đối chiếu thông số bánh trước khi báo giá

Với những hệ thống không còn đầy đủ bản vẽ, khách hàng có thể gửi ảnh bánh cũ, ảnh cụm dầm biên, đường kính bánh, đường kính lỗ trục, bề rộng bánh, số răng/module và thông tin ray. Kỹ thuật Tuấn Cầu Trục sẽ dựa trên các dữ liệu thực tế để đối chiếu quy cách D160–D400, xác định bánh chủ động hoặc bị động và kiểm tra các chi tiết đi kèm trước khi báo giá.
Quý khách hàng đang cần thay bánh xe cổng trục Hàn Quốc? Hãy gửi ảnh bánh cũ, cụm dầm biên và các kích thước đang có cho Tuấn Cầu Trục. Đội ngũ kỹ thuật sẽ hỗ trợ đối chiếu quy cách, kiểm tra cấu hình bộ bánh và tư vấn phương án phù hợp trước khi báo giá. HOTLINE LIÊN HỆ: 09 686 55 438.

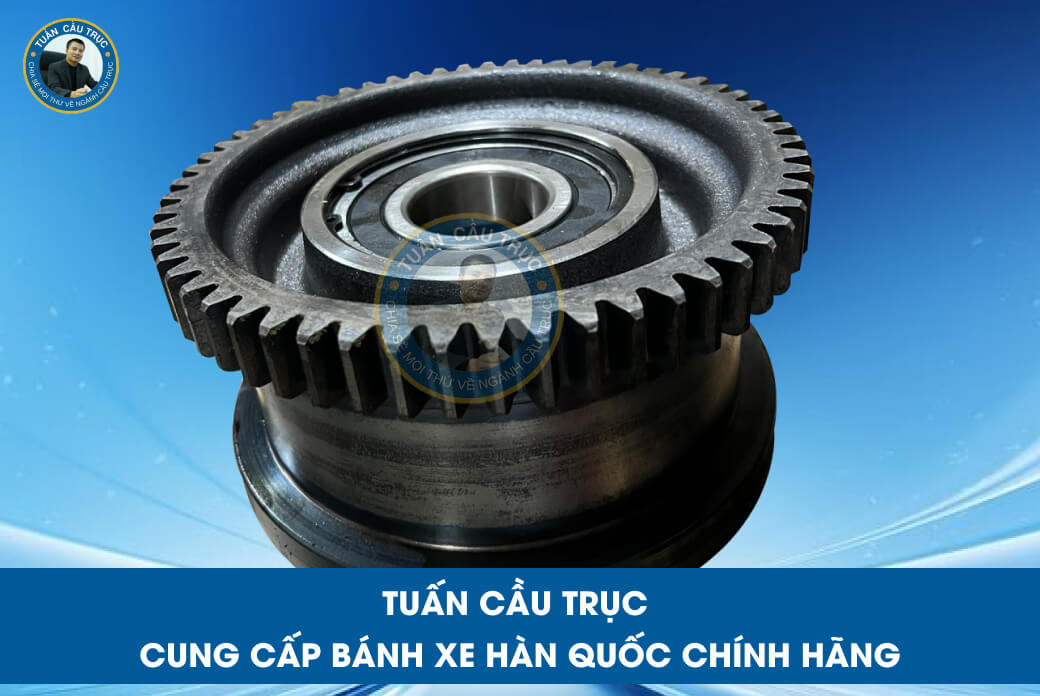

Tuấn Cầu trục cung cấp bánh xe Hàn Quốc chính hãng

Câu hỏi thường gặp về bánh xe cổng trục Hàn Quốc

Bánh xe di chuyển cổng trục Hàn Quốc D160, D200, D250, D315 và D400 có nhiều điểm khác nhau về kích thước, cấu hình và yêu cầu lắp đặt. Dưới đây là những câu hỏi đội ngũ kỹ thuật của Tuấn Cầu Trục thường gặp khi khách hàng lựa chọn, thay thế và sử dụng các quy cách bánh xe này.

Câu 1: Bánh xe Hàn Quốc D160 và D200 khác nhau ở điểm nào?

Trả lời:

Khác biệt cơ bản nằm ở đường kính mặt lăn: D160 có đường kính 160 mm, còn D200 là 200 mm. Tuy nhiên, không nên chỉ dựa vào đường kính để đánh giá khả năng chịu tải. Khi lựa chọn cần đối chiếu thêm tải bánh, loại ray, đường kính trục, bề rộng bánh và kết cấu cụm di chuyển.

Câu 2: Bánh xe D250 có dùng thay cho D200 được không?

Trả lời:

Không nên mặc định D250 có thể thay trực tiếp cho D200. Hai quy cách có đường kính khác nhau nên có thể khác về kích thước lắp đặt, tải bánh, khoảng cách tâm và khả năng phối hợp với ray. Khi thay thế, cần kiểm tra bánh cũ, trục, ray và cụm dầm biên để xác định khả năng sử dụng D250.

Câu 3: Bánh xe di chuyển cổng trục Hàn Quốc D315 dùng cho tải bao nhiêu?

Trả lời:

Không thể xác định một mức tải trọng nâng cố định chỉ từ thông số D315. Khả năng làm việc của bánh còn phụ thuộc vào tải tác dụng lên từng bánh, số lượng bánh, kết cấu cổng trục, loại ray và điều kiện vận hành. Vì vậy, khi chọn D315 cần tính hoặc xác định tải bánh thực tế thay vì quy đổi trực tiếp từ tải trọng nâng.

Câu 4: Bánh xe D400 có phải luôn dùng cho cổng trục tải lớn không?

Trả lời:

Không nhất thiết. D400 có đường kính mặt lăn 400 mm và thuộc nhóm kích thước lớn, nhưng đường kính bánh không phải là tiêu chí quan trọng để xác định tải trọng của cổng trục. Cần xem xét đồng thời tải bánh, ray, trục, khoảng cách tâm bánh và kết cấu cụm dầm biên.

Câu 5: Một bộ bánh xe Hàn Quốc gồm những gì?

Trả lời:

Theo cấu hình sản phẩm đang cung cấp, một bộ gồm 02 bánh chủ động, 02 bánh bị động, 04 trục, căn bạc đỡ và bích động cơ kèm theo. Với bánh chủ động liền răng, cần kiểm tra thêm module và số răng để bảo đảm phù hợp với hệ thống truyền động.

Câu 6: Có thể đặt bánh xe Hàn Quốc theo bánh cũ không?

Trả lời:

Có. Đây là phương án phù hợp khi hệ thống không còn đầy đủ bản vẽ kỹ thuật. Khách hàng có thể cung cấp ảnh bánh cũ, ảnh cụm dầm biên, đường kính mặt lăn, lỗ trục, bề rộng bánh, vành bánh, số răng/module và thông tin ray. Từ các dữ liệu này có thể đối chiếu quy cách bánh và các chi tiết đi kèm trước khi báo giá.

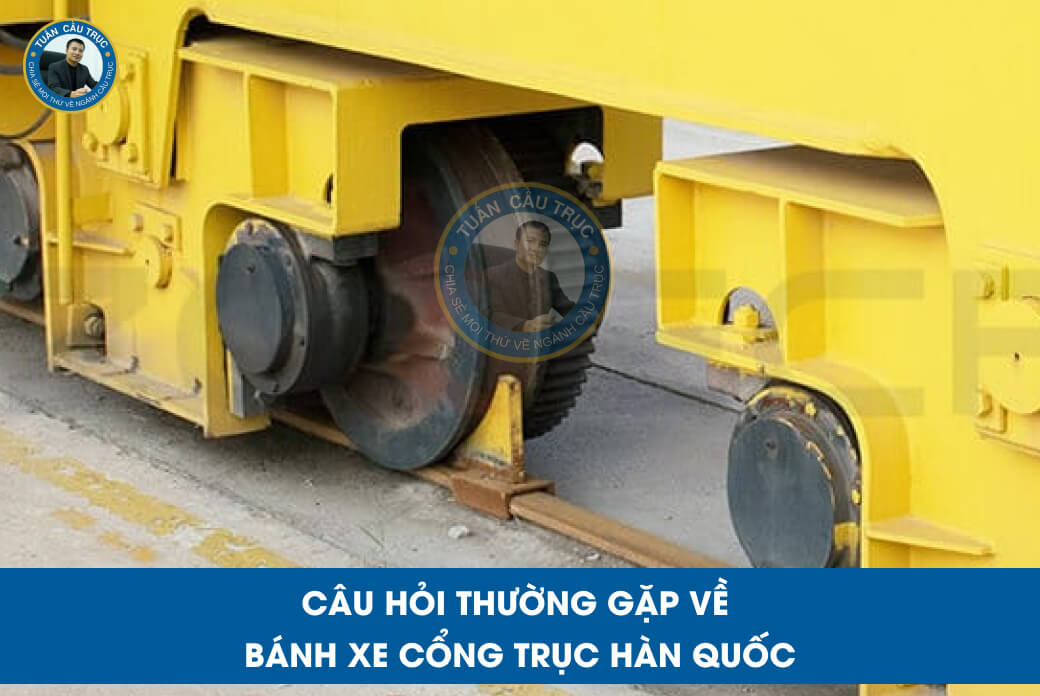

Câu hỏi thường gặp về bánh xe cổng trục Hàn Quốc

Kết luận

Bánh xe di chuyển cổng trục Hàn Quốc D160, D200, D250, D315 và D400 khác nhau trước hết ở đường kính mặt lăn, nhưng không nên chọn bánh chỉ dựa vào thông số đường kính. Tải bánh, loại ray, đường kính trục, bề rộng, vành bánh và bộ truyền động đều cần được đối chiếu để xác định đúng quy cách. Với bánh thay thế, kiểm tra trực tiếp bánh cũ và cụm dầm biên sẽ giúp xác định chính xác cấu hình trước khi đặt hàng.

Nếu cần thay bánh xe cổng trục Hàn Quốc D160, D200, D250, D315 hoặc D400, khách hàng có thể gửi ảnh bánh cũ, ảnh cụm dầm biên cùng các kích thước thực tế. Tuấn Cầu Trục sẽ hỗ trợ đối chiếu bánh chủ động, bánh bị động, phần răng và các chi tiết đi kèm để tư vấn đúng cấu hình bộ bánh.
