Bánh Xe Chủ Động Có Răng Để Làm Gì? Nguyên Lý Truyền Động

Bánh xe chủ động có răng là bộ phận quan trọng trong cơ cấu di chuyển cầu trục, vừa chịu tải vừa truyền lực để bánh xe quay và đưa thiết bị di chuyển trên đường ray. Khác với bánh xe bị động, bánh chủ động có sự liên kết với cơ cấu truyền động và phải làm việc đồng bộ với các chi tiết liên quan. Vậy bánh xe chủ động có răng hoạt động như thế nào và cần lưu ý gì khi lựa chọn, thay thế? Cùng tìm hiểu chi tiết với Tuấn Cầu Trục qua bài viết dưới đây!

Bánh xe chủ động có răng là gì?

Để hiểu rõ vai trò của bánh xe chủ động có răng trong cơ cấu di chuyển cầu trục, trước tiên cần phân biệt khái niệm, cấu tạo và cách phân biệt bánh chủ động khác với bánh bị động. Đây là cơ sở quan trọng khi kiểm tra, lựa chọn hoặc thay thế bánh xe trong quá trình vận hành thiết bị.

Khái niệm về bánh xe chủ động có răng

Bánh xe chủ động có răng là bánh xe được kết nối với cơ cấu truyền động để nhận mô-men xoắn và tạo lực kéo, giúp cầu trục di chuyển trên đường ray. Phần răng trên bánh có nhiệm vụ ăn khớp với bánh răng hoặc bộ phận truyền động tương ứng, truyền chuyển động quay từ động cơ đến bánh xe.

Tùy thiết kế, bánh chủ động có răng được bố trí trong cụm bánh xe di chuyển, kết hợp với bánh bị động và các chi tiết như trục, ổ bi, hộp giảm tốc. Vì vậy, khi xác định hoặc thay thế bánh, cần dựa trên cấu tạo thực tế của cả cụm thay vì chỉ căn cứ vào hình dáng bên ngoài.

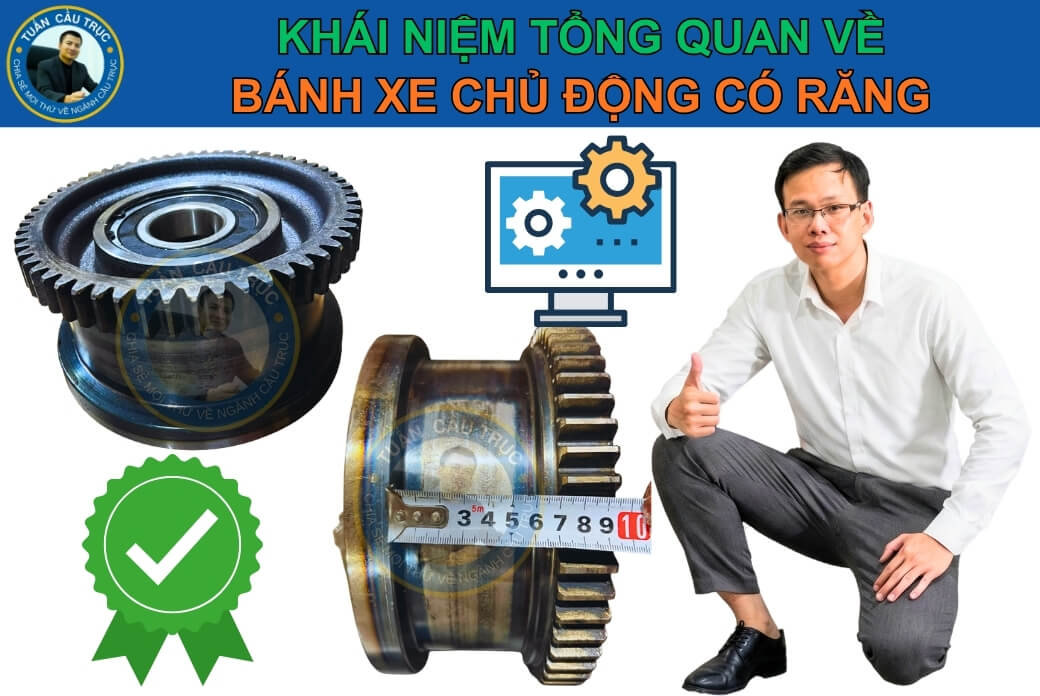

Bánh xe chủ động có răng

Cấu tạo của bánh xe chủ động có răng

Bánh xe chủ động có răng được gia công với nhiều bộ phận đảm nhiệm các chức năng khác nhau, từ chịu tải, tiếp xúc với ray đến truyền mô-men từ cơ cấu di chuyển. Các thành phần chính gồm:

• Vành bánh: Phần kết cấu chính tạo nên thân bánh, chịu tải trọng truyền từ cầu trục xuống bánh và ray.
• Mặt lăn: Bề mặt trực tiếp tiếp xúc với ray, chịu ma sát và tải trọng trong quá trình cầu trục di chuyển.
• Gờ bánh: Phần nhô lên ở mép bánh, có tác dụng giữ bánh chạy đúng vị trí và hạn chế bánh trượt khỏi ray. Tùy thiết kế có thể là bánh một vành hoặc hai vành.
• Phần răng: Có trên bánh chủ động có răng, dùng để ăn khớp với bánh răng hoặc cơ cấu truyền động, giúp truyền mô-men làm bánh quay.
• Lỗ lắp trục: Vị trí liên kết bánh xe với trục, cần đảm bảo đúng đường kính và dung sai để bánh lắp chắc chắn, đồng tâm.
• Moay-ơ/bầu bánh: Phần trung tâm bao quanh lỗ trục, có nhiệm vụ liên kết thân bánh với trục và chịu lực trong quá trình làm việc.
• Mép bánh và các bề mặt gia công: Các vị trí này cần đảm bảo độ chính xác về kích thước, độ đồng tâm và độ phẳng theo yêu cầu thiết kế.

Tuấn Cầu Trục lưu ý người dùng không phải bánh xe cầu trục nào cũng có đầy đủ các đặc điểm trên. Cấu tạo thực tế phụ thuộc vào kiểu bánh, kết cấu cụm di chuyển, phương án truyền động và thiết kế của từng loại cầu trục.

Bánh xe chủ động có răng khác gì bánh xe bị động?

Điểm khác biệt chính giữa hai loại bánh nằm ở chức năng truyền động. Bánh chủ động trực tiếp nhận mô-men từ cơ cấu truyền động để tạo lực kéo, còn bánh bị động quay theo chuyển động của cầu trục và chủ yếu thực hiện nhiệm vụ đỡ tải, dẫn hướng trên ray.

Tuy nhiên, khách hàng không nên chỉ dựa vào việc bánh có răng hay không để xác định bánh chủ động. Quan trọng hơn là phải kiểm tra mối liên kết giữa bánh với trục, hộp giảm tốc và cơ cấu truyền động của cầu trục. Điều này đặc biệt cần lưu ý khi thay bánh xe, bởi lựa chọn sai loại có thể khiến bánh không tương thích với cụm truyền động hiện tại.

Theo Tuấn Cầu Trục, bánh xe chủ động có răng cần được lựa chọn dựa trên sự đồng bộ giữa bánh xe, phần răng, trục, cơ cấu truyền động và đường ray, không nên chỉ căn cứ vào đường kính bánh. Khi thay thế, cần đối chiếu chính xác kích thước, kết cấu răng và vị trí lắp đặt để đảm bảo khả năng truyền lực, hạn chế rung giật và giúp cầu trục vận hành ổn định, bền hơn.

Vì sao bánh xe chủ động lại có răng?

Phần răng trên bánh xe chủ động không chỉ có tác dụng về mặt kết cấu mà giữ vai trò quan trọng trong truyền lực và tạo chuyển động cho cầu trục. Nhờ sự ăn khớp giữa răng bánh xe và bộ phận truyền động, mô-men từ động cơ được truyền đến bánh, giúp bánh tạo lực kéo trên đường ray.

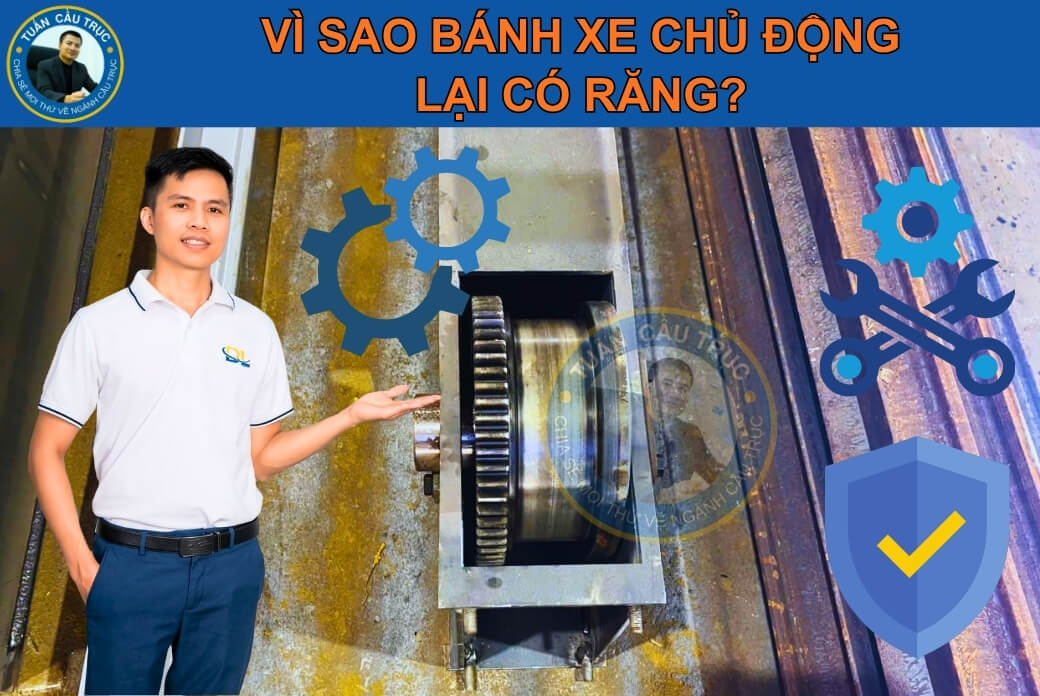

Vì sao bánh xe chủ động lại có răng?

Răng bánh xe dùng để nhận lực truyền động

Ở những cơ cấu di chuyển sử dụng bánh xe chủ động có răng, phần răng được thiết kế để ăn khớp với bánh răng truyền động. Khi động cơ hoạt động, chuyển động quay được truyền qua hộp giảm tốc đến bánh răng, sau đó tiếp tục truyền sang phần răng của bánh xe chủ động.

Có thể hình dung quá trình truyền động theo chuỗi: Động cơ → Hộp giảm tốc → Bánh răng truyền động → Răng bánh xe → Bánh xe quay → Cầu trục di chuyển. Nhờ kết cấu này, bánh xe chủ động nhận được mô-men cần thiết để tạo chuyển động thay vì chỉ quay tự do dưới tác động của cầu trục.

Răng giúp truyền mô-men đến bánh xe

Khi các răng ăn khớp chính xác, lực từ bánh răng truyền động được truyền trực tiếp sang bánh xe, tạo ra mô-men quay tại bánh. Mô-men này được chuyển thành lực kéo tại vị trí tiếp xúc giữa mặt lăn của bánh và đường ray, từ đó đưa cầu trục di chuyển.

Vì vậy, tình trạng của phần răng có ảnh hưởng trực tiếp đến khả năng vận hành. Răng bị mòn, sứt, biến dạng hoặc ăn khớp không đúng có thể làm tăng tiếng ồn, gây rung giật và khiến quá trình truyền động kém ổn định. Khi kiểm tra bánh xe chủ động có răng, cần đánh giá đồng thời phần răng, trục, bánh răng truyền động và các chi tiết liên quan.

Không phải bánh xe cầu trục nào cũng cần có răng

Cần lưu ý rằng bánh chủ động không đồng nghĩa với việc bắt buộc phải có răng. Kết cấu bánh xe và phương án truyền động được lựa chọn tùy theo thiết kế của cơ cấu di chuyển. Một số hệ thống sử dụng truyền động bánh răng, trong khi các thiết kế khác có thể sử dụng hộp giảm tốc tích hợp hoặc phương án truyền động khác để đưa mô-men đến bánh xe.

Do đó, khi thay thế bánh xe, không nên tự ý chuyển từ bánh có răng sang bánh không răng hoặc ngược lại chỉ vì kích thước bên ngoài tương đồng. Cần kiểm tra kết cấu truyền động thực tế để đảm bảo bánh mới tương thích và cầu trục vẫn vận hành đúng thiết kế.

Nguyên lý truyền động của bánh xe chủ động có răng

Để hiểu vì sao bánh xe chủ động có răng có thể đưa cầu trục di chuyển, cần nhìn vào toàn bộ quá trình truyền lực từ động cơ đến bánh xe. Mỗi bộ phận trong chuỗi truyền động đảm nhiệm một vai trò riêng và phải làm việc đồng bộ để thiết bị vận hành ổn định.

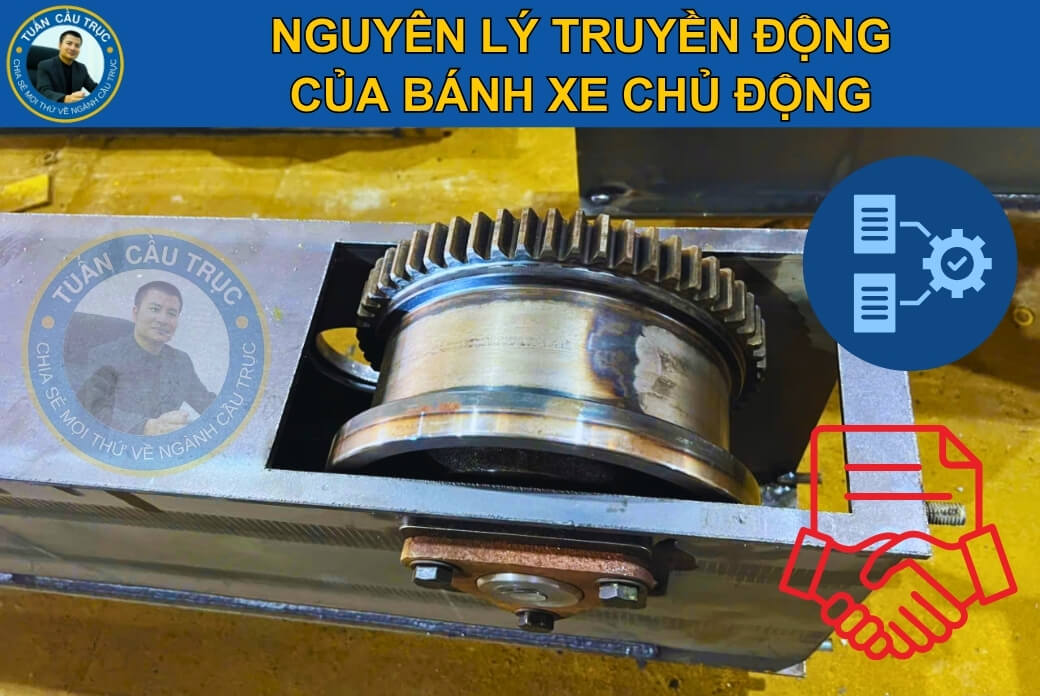

Nguyên lý truyền động của bánh xe chủ động

Mô-men từ động cơ được truyền như thế nào?

Khi động cơ điện hoạt động, động cơ tạo ra chuyển động quay. Chuyển động này được truyền đến hộp giảm tốc để giảm tốc độ quay và tăng mô-men xoắn phù hợp với yêu cầu di chuyển của cầu trục. Sau đó, mô-men được truyền qua bánh răng hoặc cơ cấu truyền động đến phần răng của bánh xe chủ động.

Có thể hình dung quá trình này theo trình tự: Động cơ điện → Hộp giảm tốc → Bánh răng truyền động → Răng bánh xe → Bánh xe quay → Cầu trục di chuyển. Khi các răng ăn khớp đúng, lực được truyền từ bánh răng sang bánh xe một cách liên tục, giúp bánh chủ động quay và tạo chuyển động cho toàn bộ cụm cầu trục.

Bánh xe tạo lực kéo để cầu trục di chuyển

Bánh xe chủ động không chỉ có nhiệm vụ đỡ trọng lượng cầu trục mà còn trực tiếp tham gia tạo lực kéo. Khi mô-men xoắn được truyền đến bánh, bánh quay và tạo lực tại vị trí tiếp xúc giữa mặt lăn của bánh và đường ray.

Về nguyên lý, với cùng một mô-men truyền đến bánh, bán kính bánh càng lớn thì lực kéo tại vành bánh có xu hướng giảm, trong khi bán kính nhỏ hơn có thể tạo lực kéo lớn hơn nhưng lại ảnh hưởng đến tốc độ và kết cấu làm việc của bánh. Vì vậy, đường kính bánh, tốc độ quay, mô-men động cơ và tải trọng đều cần được tính toán đồng bộ.

Điều này cũng lý giải tại sao việc lựa chọn bánh xe chủ động không nên chỉ dựa vào kích thước bên ngoài. Bánh phải phù hợp với mô-men truyền động, tải trọng, đường ray và kết cấu cụm di chuyển.

Điều gì xảy ra nếu bánh răng ăn khớp không chính xác?

Phần răng của bánh chủ động phải ăn khớp chính xác với bánh răng truyền động. Nếu khoảng cách, độ đồng tâm hoặc tình trạng bề mặt răng không đảm bảo, quá trình truyền lực có thể bị ảnh hưởng và tạo ra nhiều dấu hiệu bất thường.

Một số hiện tượng thường gặp gồm:

• Phát ra tiếng ồn khi cầu trục di chuyển.
• Rung hoặc giật do quá trình ăn khớp không đều.
• Răng bánh xe mòn nhanh, sứt hoặc biến dạng.
• Tăng tải lên bánh răng và hộp giảm tốc, làm các chi tiết liên quan nhanh xuống cấp.
• Chuyển động không ổn định, đặc biệt khi cầu trục khởi động, dừng hoặc thay đổi chiều di chuyển.

Do đó, khi phát hiện cầu trục di chuyển bất thường, không nên chỉ kiểm tra bánh xe mà cần kiểm tra đồng bộ phần răng, bánh răng truyền động, trục, hộp giảm tốc, ổ bi và đường ray để xác định đúng nguyên nhân.

Bánh xe chủ động có răng quyết định sự di chuyển cầu trục

Khả năng di chuyển của cầu trục không chỉ phụ thuộc vào động cơ hay hộp giảm tốc mà còn liên quan trực tiếp đến bánh xe chủ động có răng. Đây là chi tiết nhận mô-men từ cơ cấu truyền động và chuyển thành lực kéo tại vị trí tiếp xúc giữa bánh xe với ray. Vì vậy, kích thước bánh, kết cấu răng, vật liệu chế tạo và sự đồng bộ với các bộ phận khác đều ảnh hưởng đến khả năng vận hành thực tế.

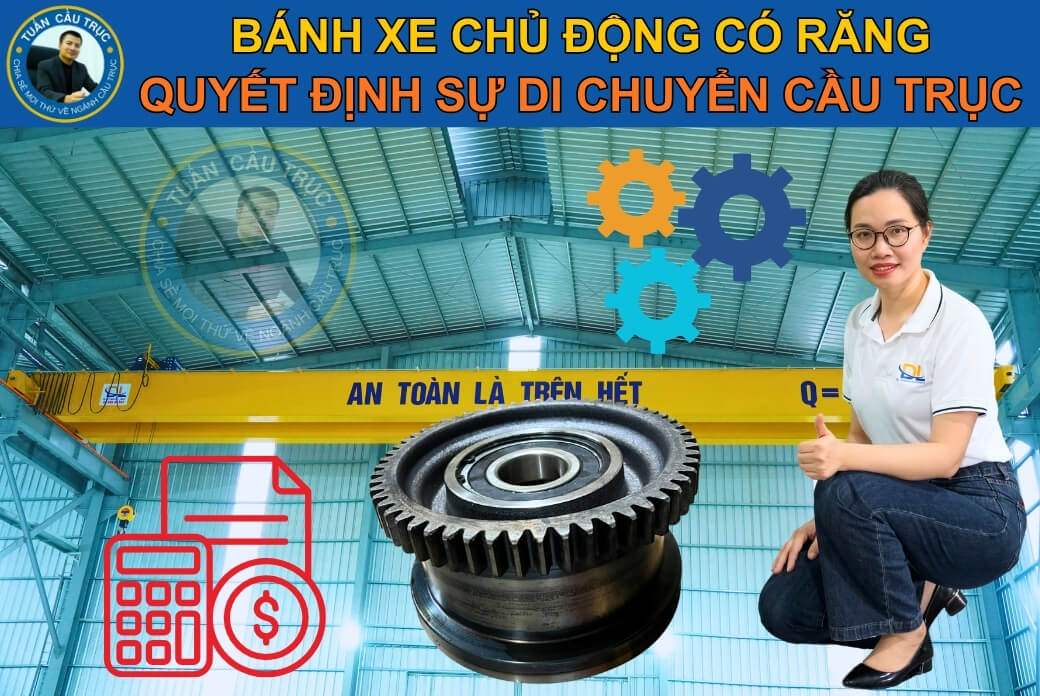

Bánh xe chủ động có răng quyết định sự di chuyển cầu trục

Khả năng truyền lực và kéo tải

Bánh xe chủ động có răng phải đảm bảo khả năng nhận và truyền mô-men từ cơ cấu truyền động xuống bánh xe. Kích thước bánh, đường kính vành lăn, bề rộng mặt lăn cùng thông số của phần răng cần được tính toán phù hợp với tải trọng và kết cấu cơ cấu di chuyển.

Bên cạnh đó, vật liệu và độ cứng bánh xe, kết cấu răng và khả năng chịu tải của bộ truyền cũng ảnh hưởng đến độ bền khi làm việc. Nếu bánh quá nhỏ, răng không phù hợp hoặc khả năng truyền mô-men không đáp ứng yêu cầu, bánh có thể chịu tải lớn hơn, nhanh mòn và ảnh hưởng đến khả năng kéo tải của cầu trục.

Ảnh hưởng đến độ ổn định khi cầu trục chạy

Bánh chủ động không làm việc độc lập mà phải phối hợp với bánh bị động, đường ray và cơ cấu truyền động. Khi các bộ phận này không đồng bộ, cầu trục có thể xuất hiện hiện tượng chạy lệch, rung giật, phát sinh tiếng ồn hoặc chuyển động không đều.

Đặc biệt, nếu phần răng của bánh chủ động ăn khớp không chính xác với bánh răng truyền động, lực truyền xuống bánh có thể không ổn định. Vì vậy, khi cầu trục có dấu hiệu rung hoặc chạy không đều, không nên chỉ tập trung kiểm tra bánh xe mà cần kiểm tra cả cơ cấu truyền động và đường chạy.

Bánh chủ động phải làm việc đồng bộ với đường ray

Trong thực tế, không thể đánh giá khả năng di chuyển chỉ dựa trên tình trạng của bánh xe chủ động. Bánh, ray, trục, ổ bi, hộp giảm tốc và các chi tiết truyền động phải có sự tương thích về kích thước, vị trí lắp đặt và khả năng chịu tải.

Khi kiểm tra hoặc thay bánh chủ động có răng, cần đối chiếu đồng thời đường kính bánh, bề rộng mặt lăn, kích thước lỗ trục, kết cấu và thông số răng, tình trạng ray, trục – ổ bi và cơ cấu truyền động. Cách kiểm tra đồng bộ giúp xác định đúng nguyên nhân khi cầu trục chạy lệch, rung hoặc phát sinh tiếng ồn, đồng thời hạn chế tình trạng thay bánh mới nhưng sự cố vẫn tái diễn.

Khi nào bánh xe chủ động có răng cần được kiểm tra hoặc thay thế?

Trong quá trình vận hành, bánh xe chủ động có răng phải chịu tải trọng, lực truyền động và ma sát liên tục với đường ray nên không tránh khỏi hao mòn theo thời gian. Tuy nhiên, không phải mọi dấu hiệu bất thường đều đồng nghĩa với việc phải thay bánh ngay. Tuấn Cầu Trục khuyến nghị người vận hành cần dựa vào tình trạng thực tế của bánh, phần răng và toàn bộ cơ cấu di chuyển để xác định nguyên nhân và phương án xử lý phù hợp.

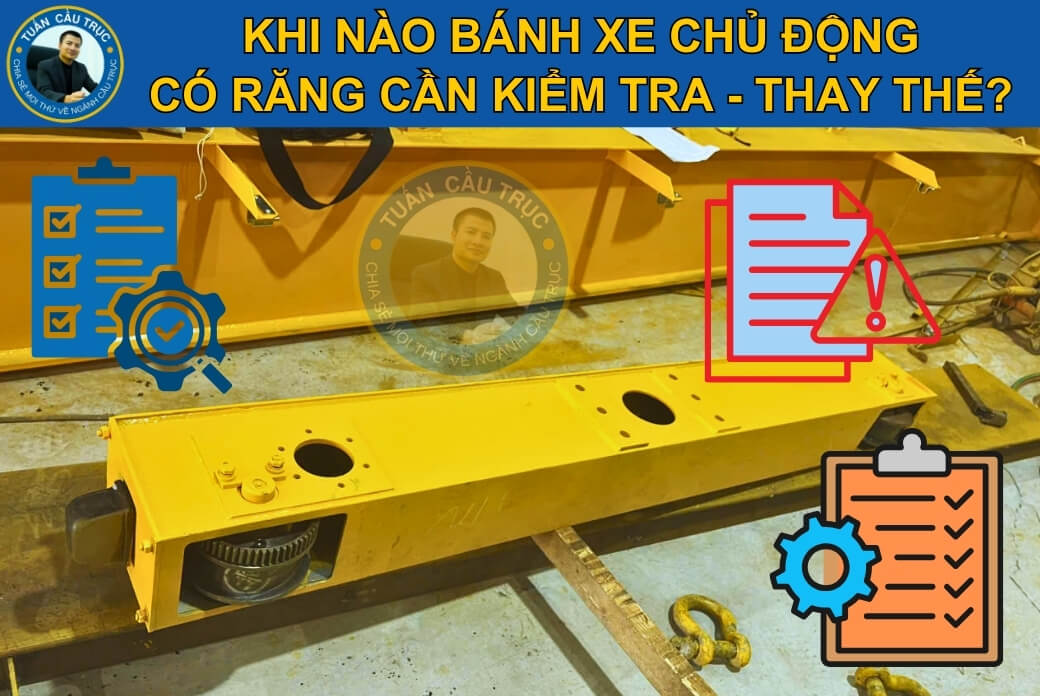

Khi nào bánh xe chủ động có răng cần kiểm tra – thay thế?

Bánh xe có dấu hiệu mòn bất thường

Một số dấu hiệu có thể nhận biết bằng quan sát và kiểm tra trực tiếp như mặt lăn, gờ bánh bị mòn hoặc biến dạng, răng bị mòn, sứt hoặc biến dạng, thậm chí xuất hiện vết nứt trên bánh. Khi mức độ mòn làm thay đổi kích thước hoặc hình dạng bánh vượt quá giới hạn cho phép, khả năng tiếp xúc với ray và truyền lực có thể bị ảnh hưởng.

Đặc biệt, phần răng của bánh chủ động cần được kiểm tra kỹ vì đây là vị trí trực tiếp nhận lực từ cơ cấu truyền động. Răng bị mòn không đều, sứt mẻ hoặc biến dạng có thể làm quá trình ăn khớp không chính xác, gây tiếng ồn, rung giật và làm tăng tải cho các chi tiết truyền động.

Cầu trục phát ra tiếng ồn hoặc rung khi di chuyển

Khi cầu trục xuất hiện tiếng kêu bất thường, rung, giật hoặc chạy không đều, không nên kết luận ngay nguyên nhân nằm ở bánh xe chủ động. Hiện tượng này có thể liên quan đến nhiều bộ phận trong cùng cơ cấu di chuyển.

Cần kiểm tra đồng thời bánh chủ động, bánh bị động, bánh răng truyền động, trục, ổ bi, hộp giảm tốc và đường ray. Nếu ray bị lệch, ổ bi có vấn đề hoặc các bánh không làm việc đồng bộ, cầu trục vẫn có thể rung hoặc phát tiếng ồn dù bánh chủ động chưa hư hỏng nghiêm trọng.

Thay bánh chủ động cần đối chiếu những thông số nào?

Khi cần thay bánh xe chủ động có răng, không nên chỉ cung cấp đường kính bánh để đặt hàng. Hai bánh có cùng đường kính vẫn có thể khác nhau về kết cấu và không lắp thay thế trực tiếp cho nhau.

Các thông số cần đối chiếu gồm đường kính bánh, bề rộng mặt lăn, đường kính lỗ/trục, kích thước vành – gờ, thông số phần răng, vật liệu và độ cứng bánh, cùng vị trí của bánh chủ động trong cụm bánh. Với bánh có răng, cần kiểm tra thêm sự tương thích giữa phần răng của bánh với bánh răng hoặc cơ cấu truyền động hiện tại.

Trong trường hợp bánh đã qua sử dụng, không còn bản vẽ hoặc không xác định được đầy đủ thông số, nên đối chiếu từ bánh thực tế, cụm bánh và cơ cấu truyền động. Cách này giúp hạn chế tình trạng đặt đúng đường kính nhưng sai lỗ trục, bề rộng, gờ hoặc thông số răng, dẫn đến không thể lắp đặt hoặc phải gia công lại.

Có nên thay bánh xe chủ động có răng bằng bánh không răng?

Việc thay bánh xe chủ động cần dựa trên nguyên lý truyền động và kết cấu thực tế của cầu trục, không nên chỉ căn cứ vào hình dạng hoặc đường kính bánh. Đặc biệt, bánh có răng và bánh không răng có thể đảm nhiệm vai trò khác nhau trong cơ cấu di chuyển.

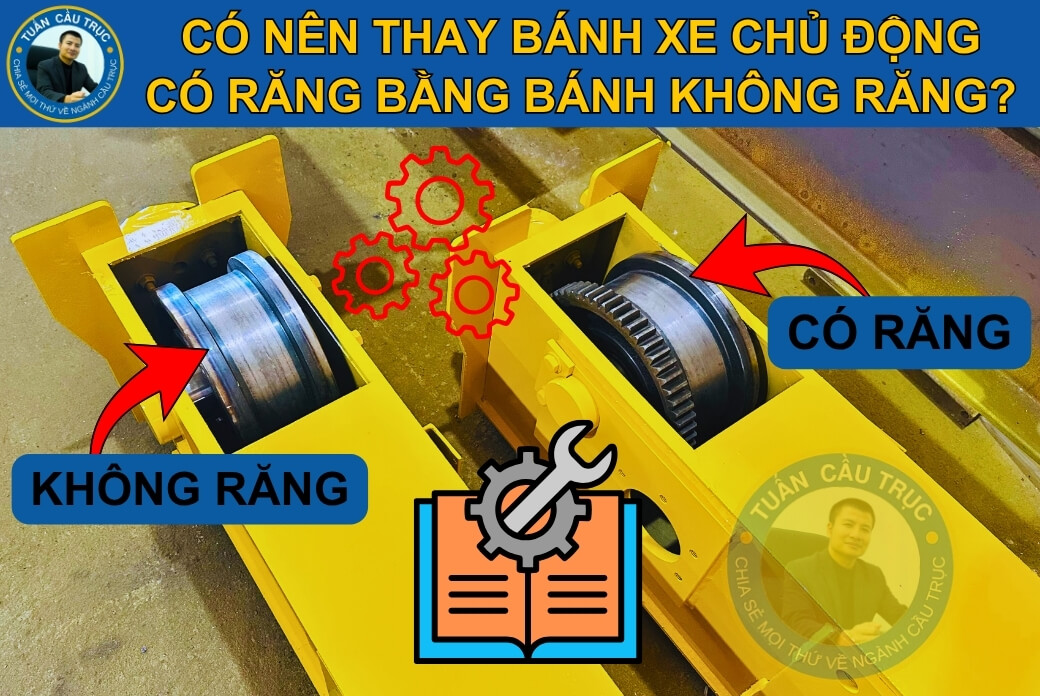

Nên thay bánh xe chủ động có răng bằng bánh không răng?

Có thể thay bánh xe chủ động có răng bằng bánh không răng không?

Không nên tự ý thay bánh xe chủ động có răng bằng bánh không răng nếu chưa kiểm tra toàn bộ cơ cấu di chuyển. Bánh có răng thường liên kết với cơ cấu truyền động để nhận mô-men và tạo lực kéo, trong khi bánh không răng không sử dụng phần răng để truyền lực theo cách này. Nếu hệ thống ban đầu được thiết kế cho bánh có răng, việc thay sang bánh không răng có thể khiến phương thức truyền động không còn phù hợp.

Ngoài ra, trục, vị trí lắp bánh, hộp giảm tốc và các chi tiết truyền động có thể được thiết kế đồng bộ với từng loại bánh. Hai bánh có cùng đường kính nhưng khác lỗ trục, bề rộng mặt lăn, kết cấu gờ hoặc phương thức truyền động vẫn không thể xem là tương đương.

Vì vậy, trước khi thay đổi kết cấu bánh, cần kiểm tra đồng thời cụm bánh, trục, ổ bi, hộp giảm tốc, cơ cấu truyền động và đường ray. Nếu chỉ thay theo kích thước bên ngoài, cầu trục có thể không truyền lực đúng thiết kế hoặc phát sinh rung, trượt và tiếng ồn khi vận hành.

Lưu ý khi lựa chọn bánh xe chủ động có răng

Để bánh xe mới làm việc ổn định sau khi thay thế, cần đối chiếu đầy đủ các thông số kỹ thuật và điều kiện lắp đặt thực tế, trong đó nên chú ý:

• Đường kính bánh: Đảm bảo phù hợp với tải trọng, tốc độ di chuyển và thiết kế cơ cấu.
• Bề rộng mặt lăn: Phải tương thích với khổ ray và điều kiện tiếp xúc thực tế.
• Đường kính lỗ trục: Cần đúng với trục hiện tại, tránh tình trạng phải gia công lại làm ảnh hưởng độ đồng tâm.
• Kích thước vành, gờ bánh: Phải phù hợp với kết cấu đường ray và vị trí lắp đặt.
• Thông số phần răng: Kiểm tra kích thước, bước răng và khả năng ăn khớp với bánh răng truyền động.
• Vật liệu và độ cứng: Cần phù hợp với tải trọng, tần suất làm việc và điều kiện vận hành.
• Vị trí bánh chủ động: Xác định đúng bánh chủ động trong cụm, tránh nhầm với bánh bị động có kích thước tương tự.
• Tính đồng bộ của cụm bánh: Kiểm tra cùng trục, ổ bi, hộp giảm tốc, bánh răng truyền động và đường ray trước khi thay thế.
• Không chỉ dựa vào đường kính bánh: Đây là thông số quan trọng nhưng không đủ để xác định một bánh có thể thay thế cho bánh hiện tại.

Tuấn Cầu Trục cung cấp bánh xe cầu trục chính hãng, giá tốt

Trong thực tế, bánh xe chủ động có răng không phải là phụ tùng có thể lựa chọn chỉ dựa trên đường kính hoặc hình dáng bên ngoài. Việc xác định đúng bánh thay thế cần đối chiếu với cụm bánh, trục, cơ cấu truyền động và đường ray đang sử dụng. Với kinh nghiệm trong lĩnh vực cầu trục, thiết bị nâng hạ và phụ tùng cầu trục, Tuấn Cầu Trục hỗ trợ khách hàng kiểm tra thông số và lựa chọn phương án phù hợp với thiết bị thực tế.

Tuấn Cầu Trục cung cấp bánh xe cầu trục

Tuấn Cầu Trục – Đơn vị cung cấp bánh xe cầu trục chuyên nghiệp

Tuấn Cầu Trục chuyên cung cấp và tư vấn các loại bánh xe cầu trục, bánh xe chủ động, bánh xe bị động và cụm bánh xe cầu trục phục vụ nhu cầu thay thế, sửa chữa và nâng cấp thiết bị.

Với 17 năm kinh nghiệm trong lĩnh vực cầu trục và thiết bị nâng hạ, đội ngũ kỹ thuật của Tuấn Cầu Trục có khả năng hỗ trợ xác định loại bánh phù hợp dựa trên kết cấu cụm bánh và cơ cấu di chuyển thực tế. Đặc biệt với bánh chủ động có răng, kỹ thuật sẽ chú trọng đối chiếu phần răng với cơ cấu truyền động để hạn chế tình trạng đặt sai bánh hoặc không tương thích khi lắp đặt.

Thay vì chỉ báo giá theo một kích thước có sẵn, Tuấn Cầu Trục hướng đến việc xác định đúng chủng loại – đúng thông số – đúng kết cấu lắp đặt, giúp khách hàng giảm thời gian thử sai và hạn chế chi phí phát sinh trong quá trình thay thế.

Cung cấp bánh xe chủ động có răng theo thông số thực tế

Tuấn Cầu Trục có thể hỗ trợ cung cấp bánh xe theo mẫu thực tế hoặc thông số kỹ thuật của thiết bị đang sử dụng. Với những trường hợp bánh đã qua sử dụng, không còn bản vẽ hoặc không xác định được mã sản phẩm, việc đối chiếu từ mẫu thực tế giúp kỹ thuật có thêm cơ sở để xác định kết cấu bánh.

Các thông số được kiểm tra có thể gồm đường kính bánh, bề rộng mặt lăn, đường kính lỗ trục, kích thước gờ, thông số phần răng, vật liệu, độ cứng và vị trí bánh chủ động trong cụm bánh. Trường hợp cần thiết, kỹ thuật có thể đối chiếu thêm trục, ổ bi, bánh răng truyền động và hộp giảm tốc để đảm bảo bánh mới phù hợp với toàn bộ cơ cấu.

Khi cần thay bánh xe chủ động có răng, khách hàng có thể gửi hình ảnh bánh đang sử dụng cùng các thông tin hiện có như kích thước bánh, thông số trục, hình ảnh cụm bánh, tem thiết bị hoặc thông tin cầu trục.

Từ những dữ liệu này, kỹ thuật Tuấn Cầu Trục sẽ đối chiếu kết cấu, xác định các thông số quan trọng và tư vấn loại bánh phù hợp trước khi báo giá. Cách làm này đặc biệt hữu ích với các mẫu bánh không có mã hàng rõ ràng hoặc đã sử dụng lâu năm. HOTLINE LIÊN HỆ: 09 686 55 438.

Câu hỏi thường gặp về bánh xe chủ động có răng

Trong quá trình sử dụng và thay thế bánh xe chủ động có răng, nhiều vấn đề thường phát sinh liên quan đến cấu tạo, khả năng truyền động và cách lựa chọn bánh phù hợp. Dưới đây là những câu hỏi Tuấn Cầu Trục thấy khách hàng thường thắc mắc, tôi sẽ giúp người vận hành có thêm cơ sở khi kiểm tra và thay thế bánh xe cầu trục.

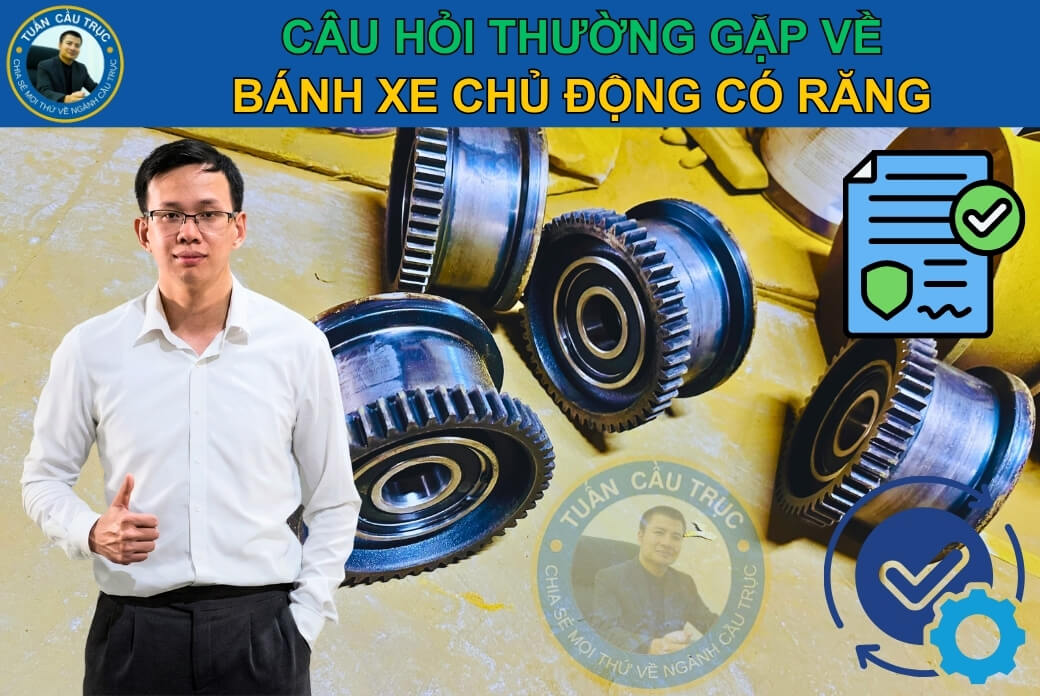

Câu hỏi thường gặp về bánh xe chủ động có răng

Câu 1: Bánh xe chủ động có bắt buộc phải có răng không?

Trả lời:

Không. Bánh xe chủ động không bắt buộc phải có răng mà phụ thuộc vào thiết kế cơ cấu di chuyển của từng loại cầu trục. Với hệ thống sử dụng bánh có răng, phần răng tham gia nhận và truyền mô-men từ cơ cấu truyền động. Một số thiết kế khác có thể sử dụng phương thức truyền động khác mà không cần răng trên bánh. Vì vậy, cần xác định nguyên lý truyền động thực tế trước khi lựa chọn hoặc thay thế bánh.

Câu 2: Bánh xe chủ động có răng khác bánh xe bị động như thế nào?

Trả lời:

Điểm khác biệt chính nằm ở vai trò trong cơ cấu di chuyển. Bánh chủ động có răng được liên kết với cơ cấu truyền động để nhận mô-men và tạo lực kéo giúp cầu trục di chuyển, trong khi bánh bị động chủ yếu đảm nhiệm việc đỡ tải và quay theo chuyển động của cầu trục. Do đó, bánh chủ động cần kiểm tra thêm phần răng và sự ăn khớp với cơ cấu truyền động, còn bánh bị động chủ yếu tập trung vào mặt lăn, gờ bánh, trục và ổ bi.

Câu 3: Răng bánh xe chủ động ăn khớp với bộ phận nào?

Trả lời:

Tùy thiết kế, răng trên bánh xe chủ động ăn khớp với bánh răng hoặc chi tiết truyền động liên kết với hộp giảm tốc. Mô-men từ động cơ được truyền qua hộp giảm tốc và cơ cấu bánh răng đến bánh chủ động, sau đó chuyển thành chuyển động quay của bánh trên ray. Vì vậy, thông số răng của bánh phải phù hợp với bộ phận truyền động tương ứng.

Câu 4: Bánh xe chủ động có răng bị mòn có cần thay cả cụm bánh không?

Trả lời:

Không phải trường hợp nào cũng cần thay cả cụm. Nếu chỉ bánh xe hoặc phần răng bị mòn nhưng trục, ổ bi, gối đỡ và các chi tiết khác vẫn đạt yêu cầu, có thể xem xét thay riêng bánh. Ngược lại, nếu nhiều chi tiết trong cụm cùng bị mòn, biến dạng hoặc không còn đảm bảo độ đồng tâm, thay cả cụm có thể là phương án phù hợp hơn. Cần kiểm tra thực tế trước khi quyết định để tránh thay thiếu hoặc thay thế không cần thiết.

Câu 5: Có thể thay bánh xe chủ động có răng bằng bánh không răng không?

Trả lời:

Không nên tự ý thay thế nếu chưa kiểm tra cơ cấu truyền động. Bánh có răng và bánh không răng có phương thức truyền lực khác nhau, đồng thời kết cấu trục, hộp giảm tốc và các chi tiết liên quan có thể được thiết kế đồng bộ với từng loại bánh. Việc hai bánh có cùng đường kính không có nghĩa chúng có thể thay thế trực tiếp cho nhau.

Câu 6: Làm sao xác định đúng kích thước bánh xe chủ động có răng?

Trả lời:

Không nên chỉ dựa vào đường kính bánh. Cần đối chiếu tối thiểu đường kính bánh, bề rộng mặt lăn, đường kính lỗ trục, kích thước gờ bánh, thông số phần răng, vật liệu, độ cứng và vị trí bánh trong cụm. Ngoài ra, cần kiểm tra sự tương thích với trục, ổ bi, bánh răng truyền động, hộp giảm tốc và đường ray. Với bánh không còn bản vẽ hoặc mã sản phẩm, có thể sử dụng hình ảnh và kích thước thực tế để kỹ thuật đối chiếu trước khi đặt bánh thay thế.

Kết luận

Bánh xe chủ động có răng không đơn thuần là chi tiết chịu tải và tiếp xúc với đường ray mà còn tham gia trực tiếp vào quá trình truyền mô-men và tạo lực kéo cho cầu trục. Vì vậy, khi lựa chọn, kiểm tra hoặc thay thế, cần đánh giá đồng bộ bánh xe, phần răng, trục, ổ bi, cơ cấu truyền động và đường ray, thay vì chỉ căn cứ vào đường kính bánh. Việc lựa chọn đúng kết cấu và thông số giúp đảm bảo khả năng truyền lực, hạn chế rung giật, tiếng ồn và góp phần duy trì sự ổn định, an toàn trong quá trình vận hành cầu trục.
